Láser Nd:YAG Picosegundo
Modelo Oficial: PICOLaser® • Categoría: Equipos Láser y Luz Pulsada (IPL)
Portada e Índice
MANUAL CLíNICO Y PROTOCOLOS DE TRATAMIENTO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del PICOLaser® y Accesorios Incluidos
- Fundamentación Física, Efecto Fotoacústico y Biomecánica Tisular
- Aplicaciones Clínicas, Indicaciones Dermatológicas y Selección del Paciente

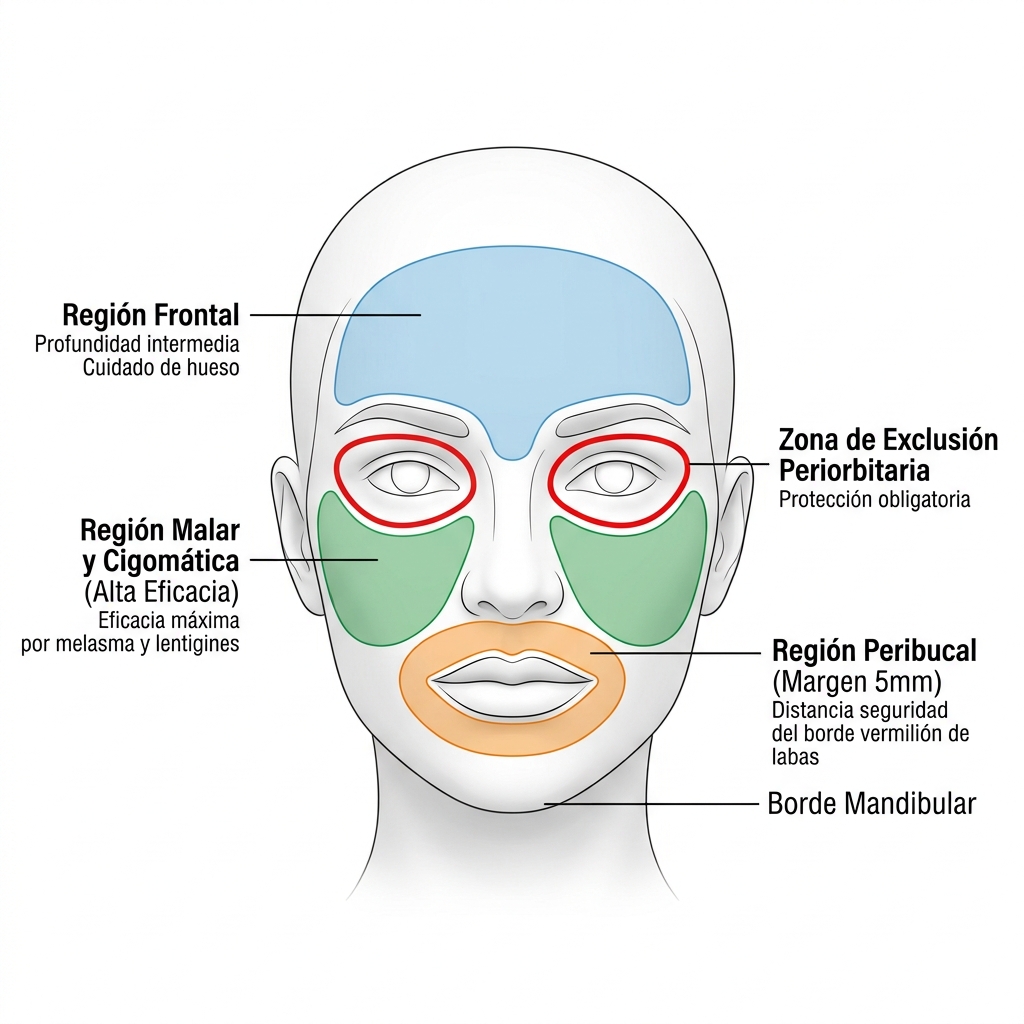

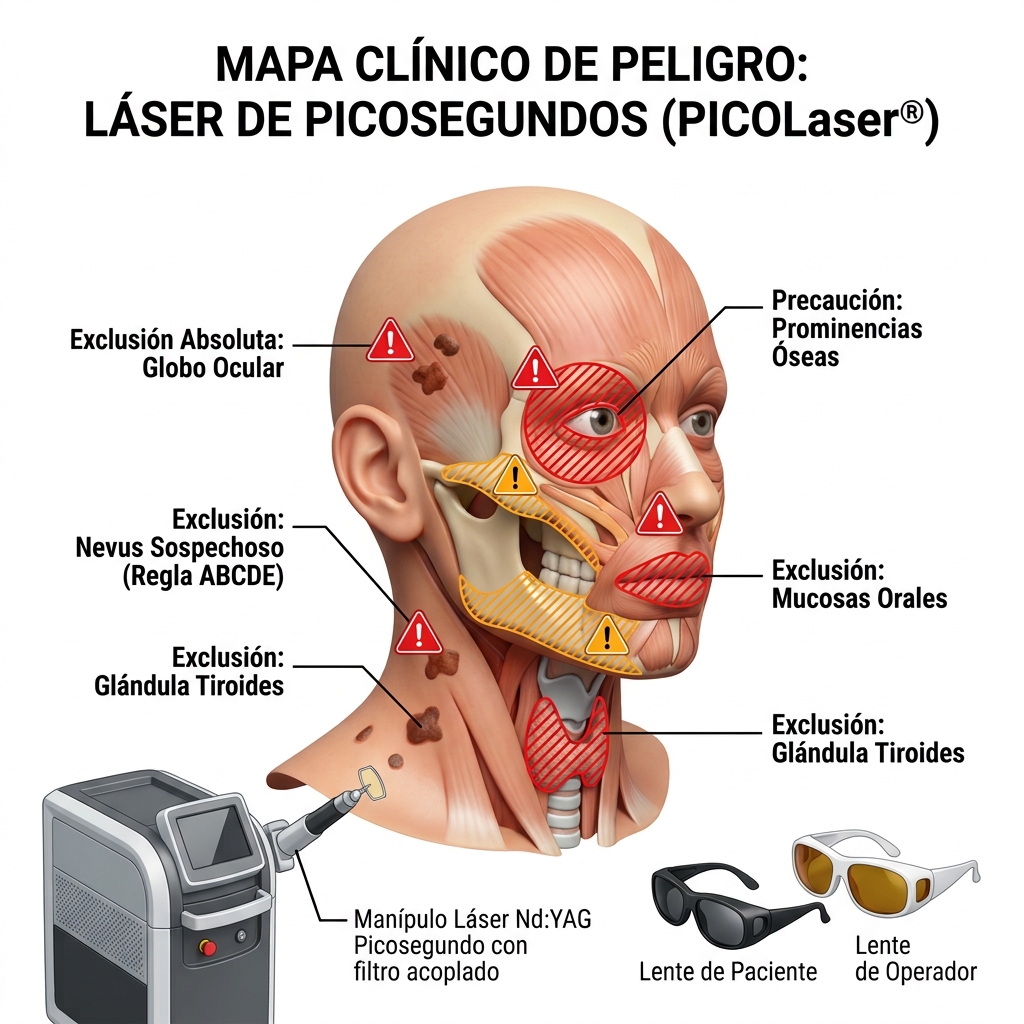

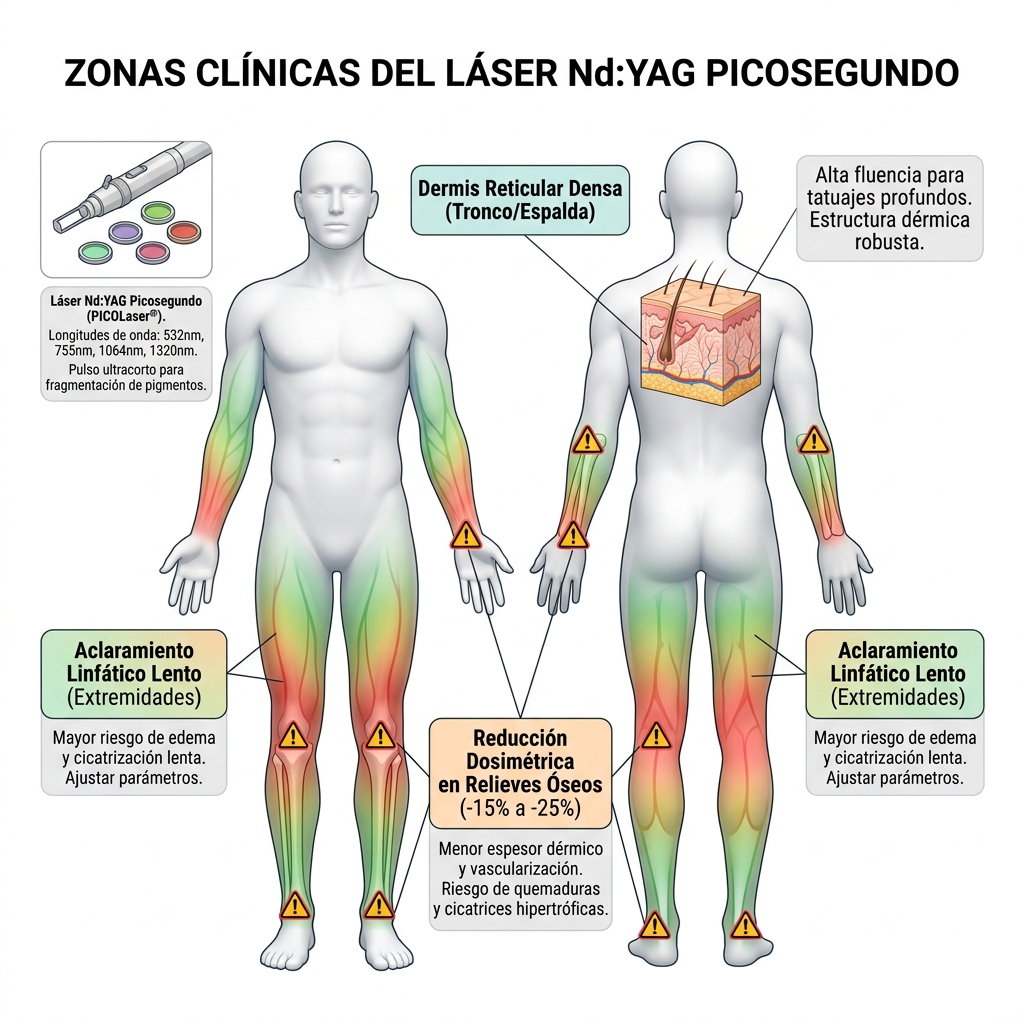

- Cartografía Anatómica Clínica: Zonas Tratables y Áreas Críticas/Prohibidas

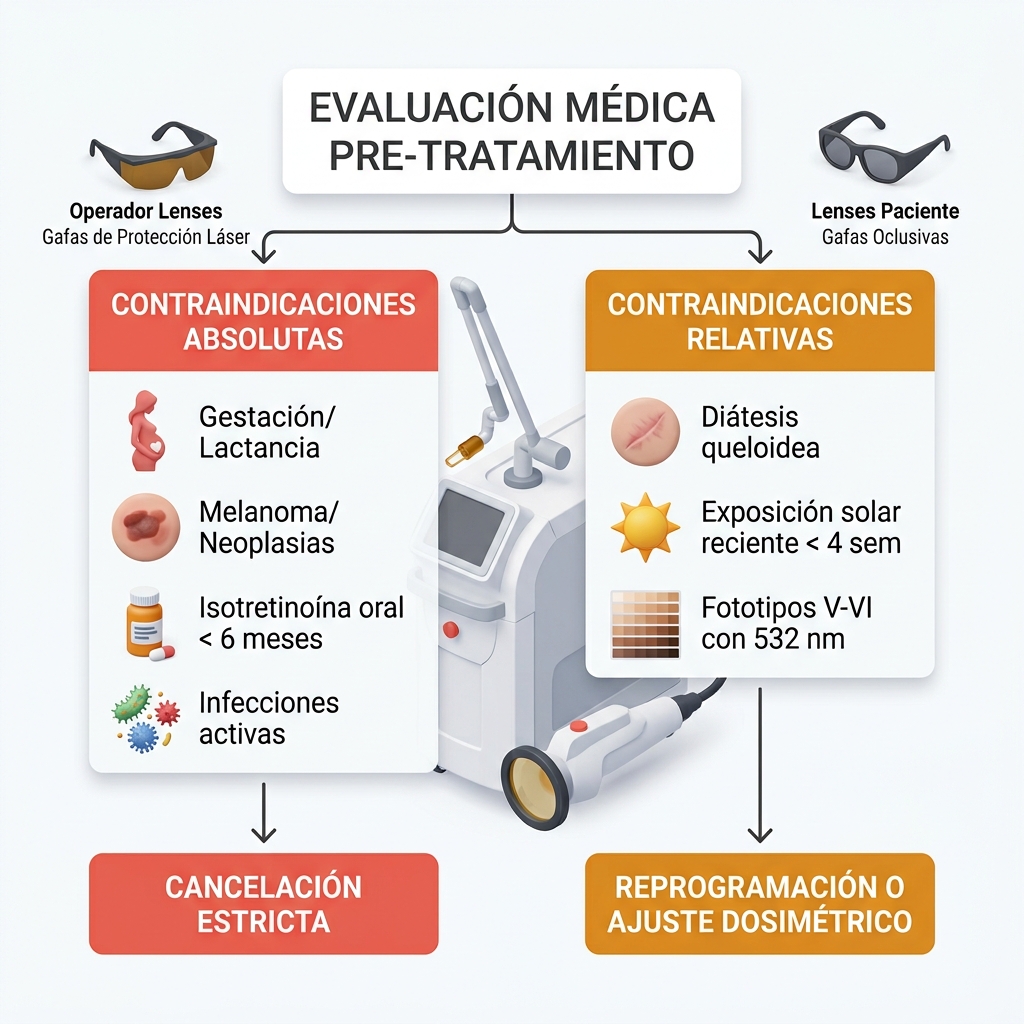

- Criterios de Seguridad Láser, Contraindicaciones y Evaluación Pre-Tratamiento
- Metodología de Aplicación, Dosimetría Clínica y Protocolos Paso a Paso

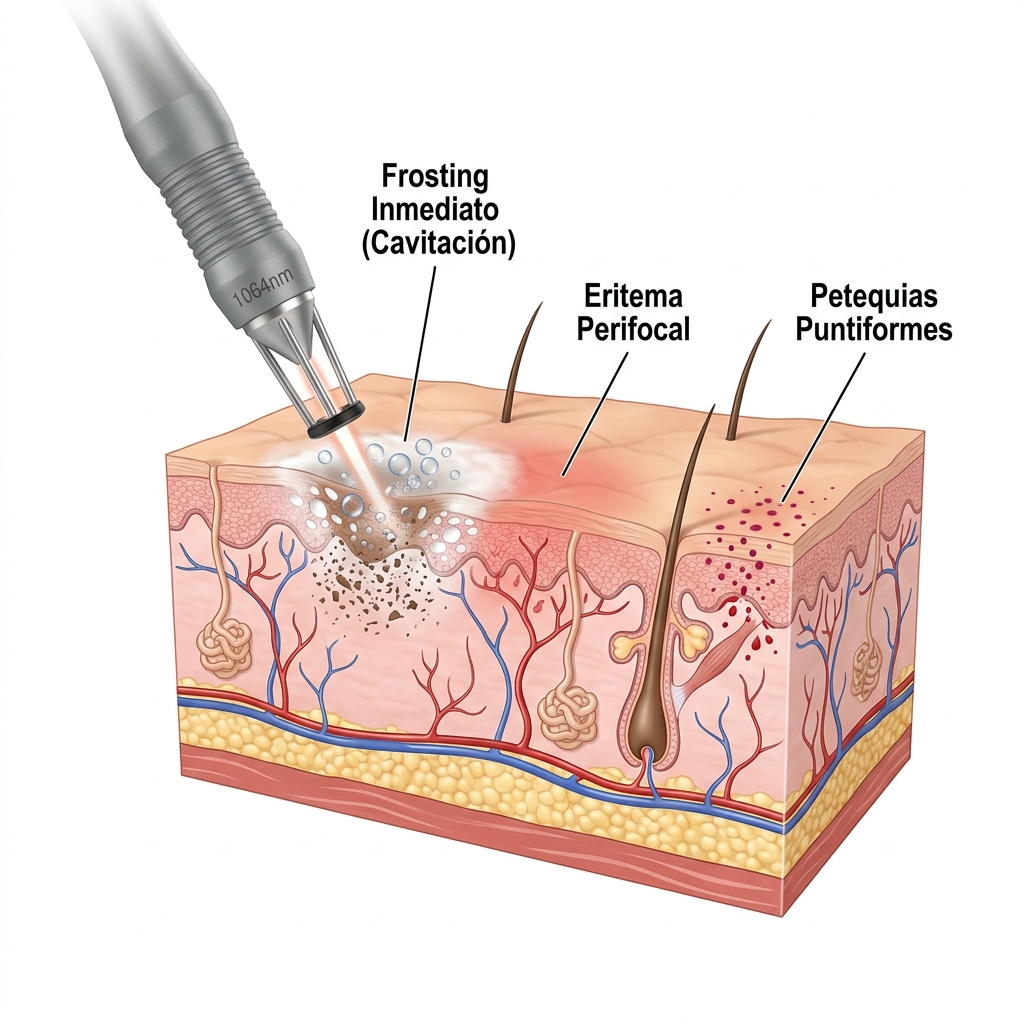

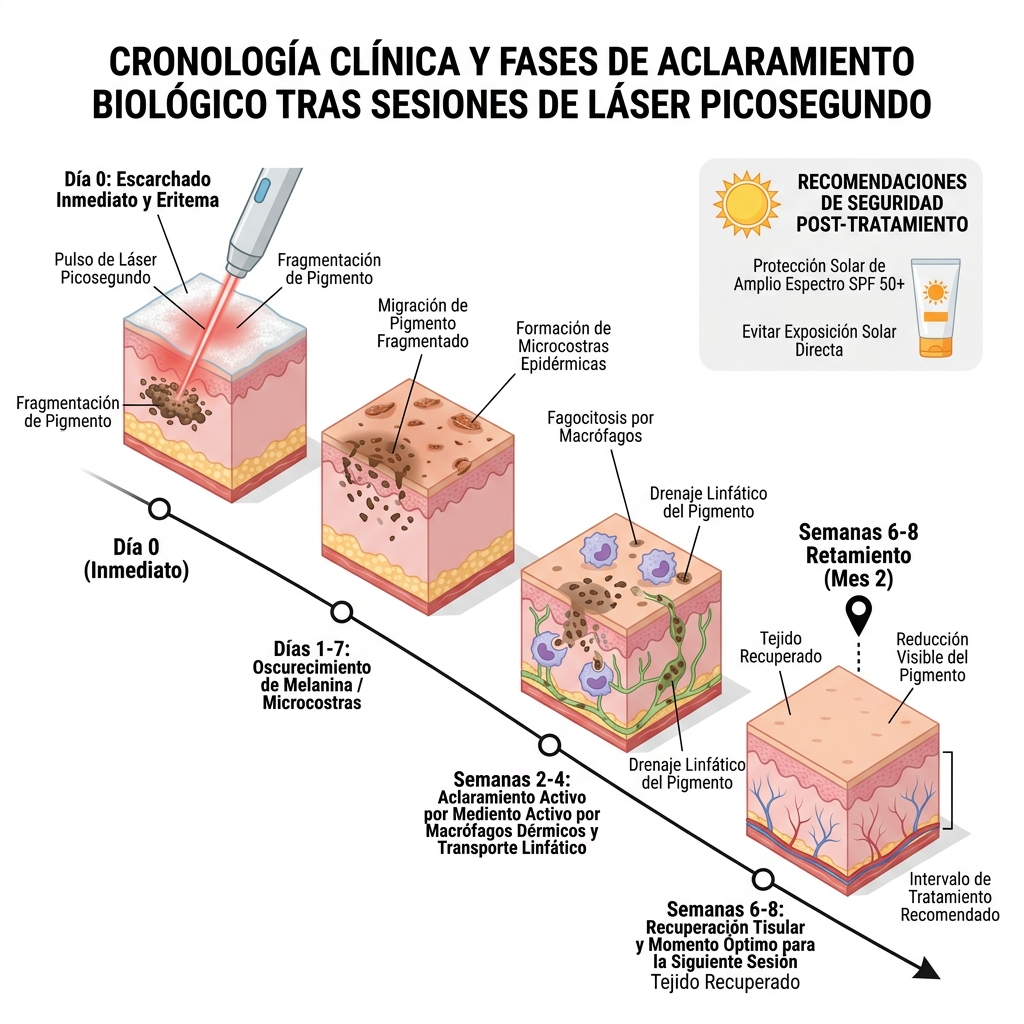

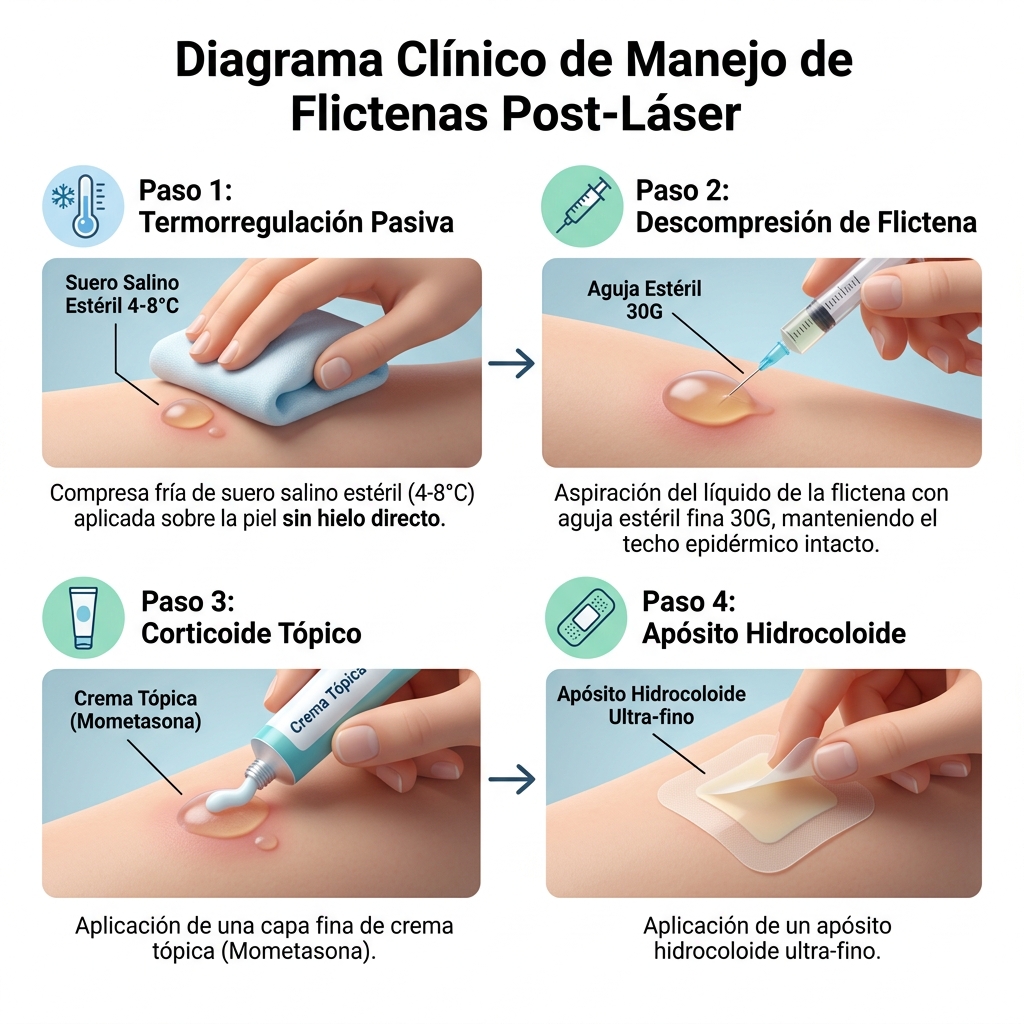

- Reacciones Esperadas, Manejo de Complicaciones y Farmacoterapia de Rescate

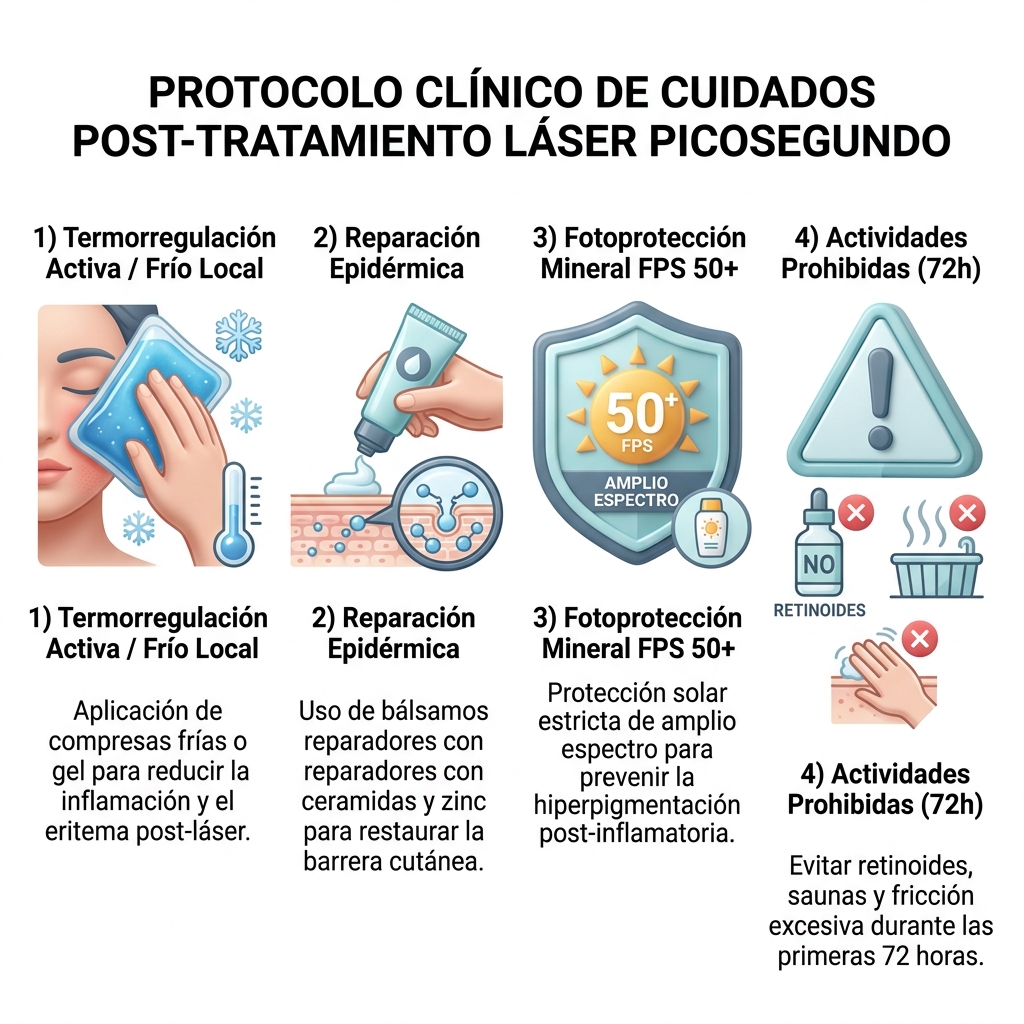

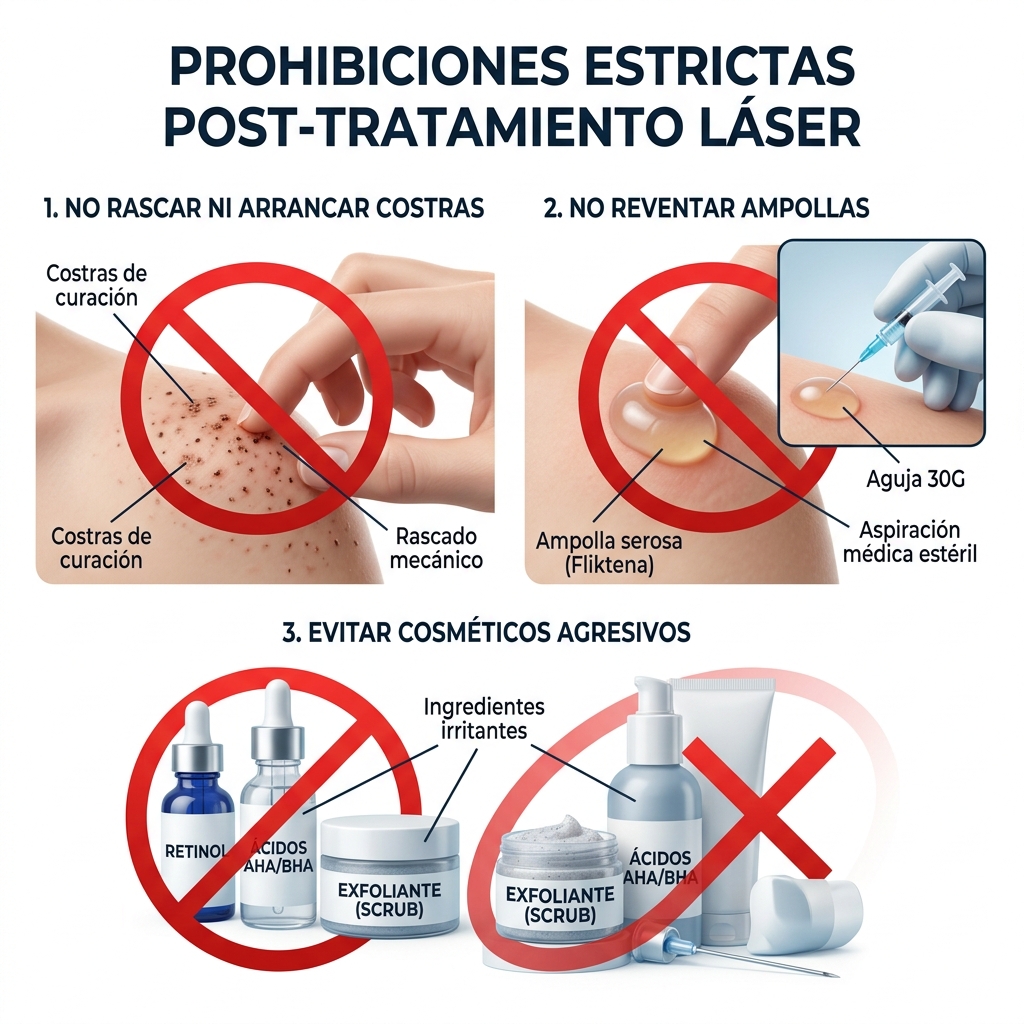

- Cuidados Post-Tratamiento, Régimen de Fotoprotección y Seguimiento Clínico
Ficha Técnica Oficial, Especificaciones del PICOLaser® y Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del PICOLaser® y Accesorios Incluidos
Fundamentación Biofísica y Arquitectura del Sistema PICOLaser®
El sistema PICOLaser® constituye una plataforma electro-óptica avanzada basada en el medio activo de Nd:YAG (granate de itrio y aluminio dopado con neodimio), configurada para generar pulsos ultracortos de alta densidad energética. La interacción biofísica fundamental de este dispositivo se rige por el principio de la fototermólisis selectiva avanzada, evolucionando hacia un mecanismo predominantemente fotoacústico o fotomecánico. Al confinar la emisión de energía en duraciones de pulso en el orden de los picosegundos (550 a 750 picosegundos), la tasa de entrega energética supera ampliamente el tiempo de relajación térmica (TRT) y el tiempo de relajación acústica (TRA) de los cromóforos diana, tales como los gránulos de melanina endógena y las partículas exógenas de tinta de tatuajes.
Esta velocidad de entrega genera ondas de choque mecánicas y un fenómeno de cavitación microscópica en el plano intracelular o dérmico, fragmentando los agregados de pigmento en partículas infinitesimales sin permitir la disipación térmica hacia el tejido perilesional. Como consecuencia, se minimiza el daño térmico residual a los queratinocitos adyacentes, reduciendo significativamente el riesgo de hiperpigmentación postinflamatoria (HPI), hipopigmentación o cicatrización anómala. El residuo fragmentado presenta una granulometría significativamente menor a la generada por sistemas tradicionales Q-Switched, optimizando la posterior fagocitosis por macrófagos tisulares y su eliminación a través del sistema linfático.

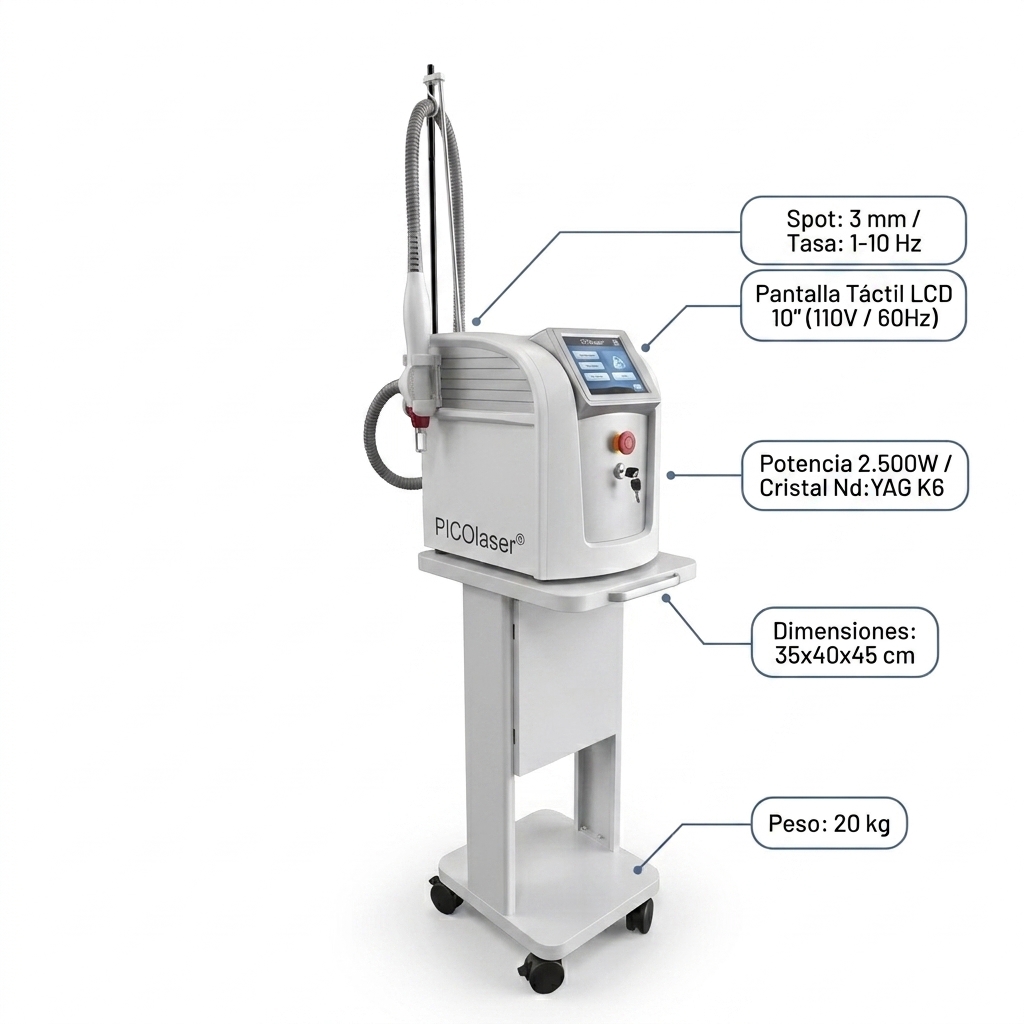

Especificaciones Técnicas y Parámetros Operativos
El profesional médico y el operador técnico deberán conocer con precisión las características operativas y dimensionales de la consola para garantizar una dosimetría exacta y un desempeño electromecánico seguro:
- Nombre comercial del equipo: PICOLaser®.
- Tipo de emisor láser: Nd:YAG Picosegundo de estado sólido.
- Cristal resonador óptico: Cristal K6 de alta pureza.
- Potencia pico del láser: 0.40 a 0.70 Gigavatios (GW).
- Potencia total de consumo de la consola: 2.500 W.
- Ancho de pulso ultracorto: 550 us a 750 us (expresado en régimen de sub-nanosegundo/picosegundo).
- Rango de energía y fluencia: 100 mJ a 2.500 mJ/cm².
- Tamaño de spot óptico estándar: 3 mm.
- Frecuencia de repetición de pulsos: 1 Hz a 10 Hz ajustable de forma continua.
- Longitudes de onda disponibles: 532 nm, 755 nm, 1064 nm y 1320 nm.
- Haz guía de puntería: Láser diodo visible de 650 nm (luz roja colimada).
- Vida útil certificada del módulo de emisión: Hasta 1.000.000 de disparos.
- Interfaz de usuario: Pantalla táctil resistiva LCD de 10 pulgadas a color.
- Requerimiento eléctrico de alimentación: 110 VAC a 60 Hz.
- Sistema de enfriamiento interno: Circuito cerrado híbrido de agua desionizada y flujo de aire forzado.
- Peso neto de la unidad de sobremesa: 20 kg.
- Dimensiones volumétricas de la consola: 35 cm de ancho por 40 cm de profundidad por 45 cm de altura.
Arquitectura Física y Ergonomía del Conjunto Clínico
El sistema PICOLaser® se presenta como una unidad de sobremesa de alta resistencia, complementada por un carro de transporte clínico diseñado a medida para optimizar los flujos de trabajo en el quirófano o cabina médica.

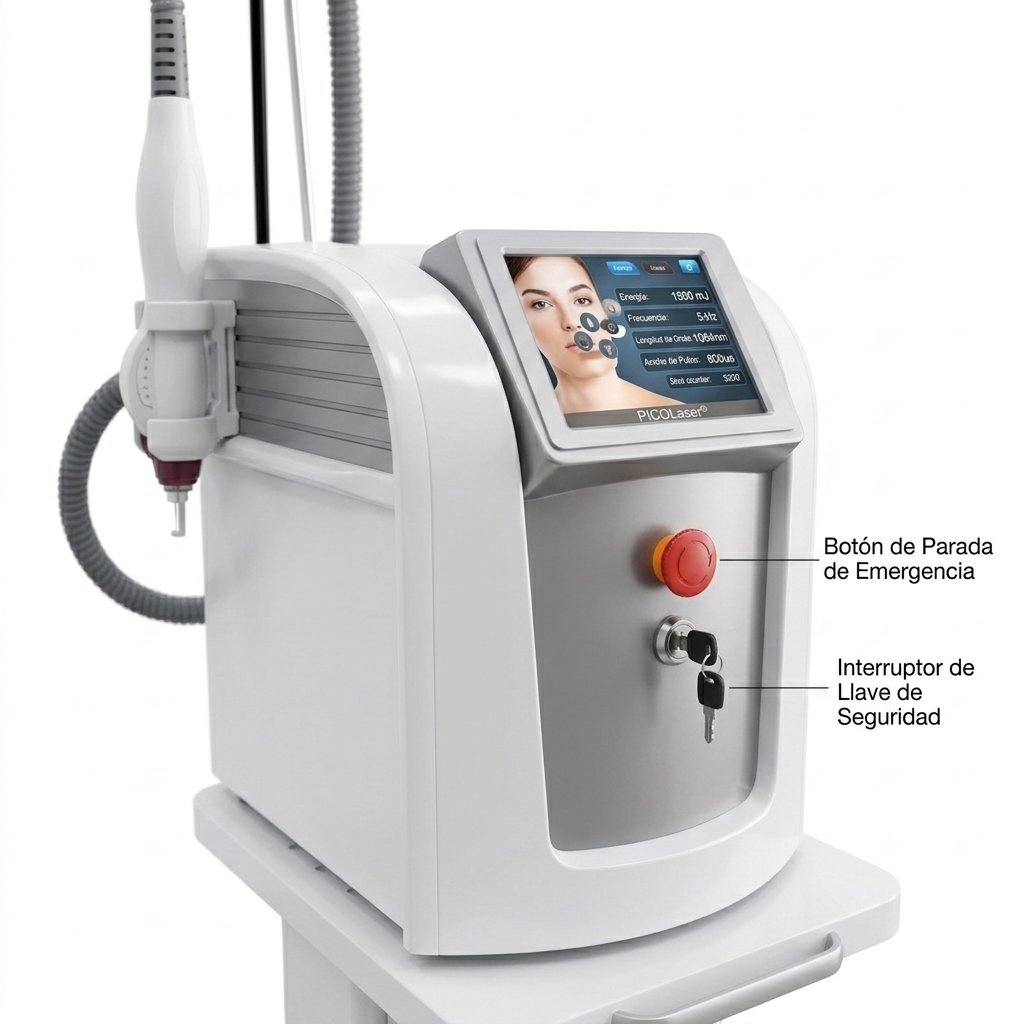

Unidad Central y Panel de Control
La consola central está fabricada en polímero médico termomoldeado de alta resistencia con acabado blanco óptico y paneles de contraste gris metálico. Presenta una inclinación frontal de 45 grados en su tercio superior donde se aloja la pantalla táctil de 10 pulgadas. En la sección media vertical del panel frontal se localizan los sistemas de control de seguridad mandatorios:
- Botón de parada de emergencia: Dispositivo pulsador tipo hongo en color rojo con aro de contraste de seguridad, diseñado para cortar de manera inmediata la alimentación eléctrica de alta tensión hacia los bancos de condensadores.
- Interruptor de encendido por llave: Mecanismo de bloqueo físico para restringir el uso del equipo exclusivamente a personal médico y técnico autorizado.

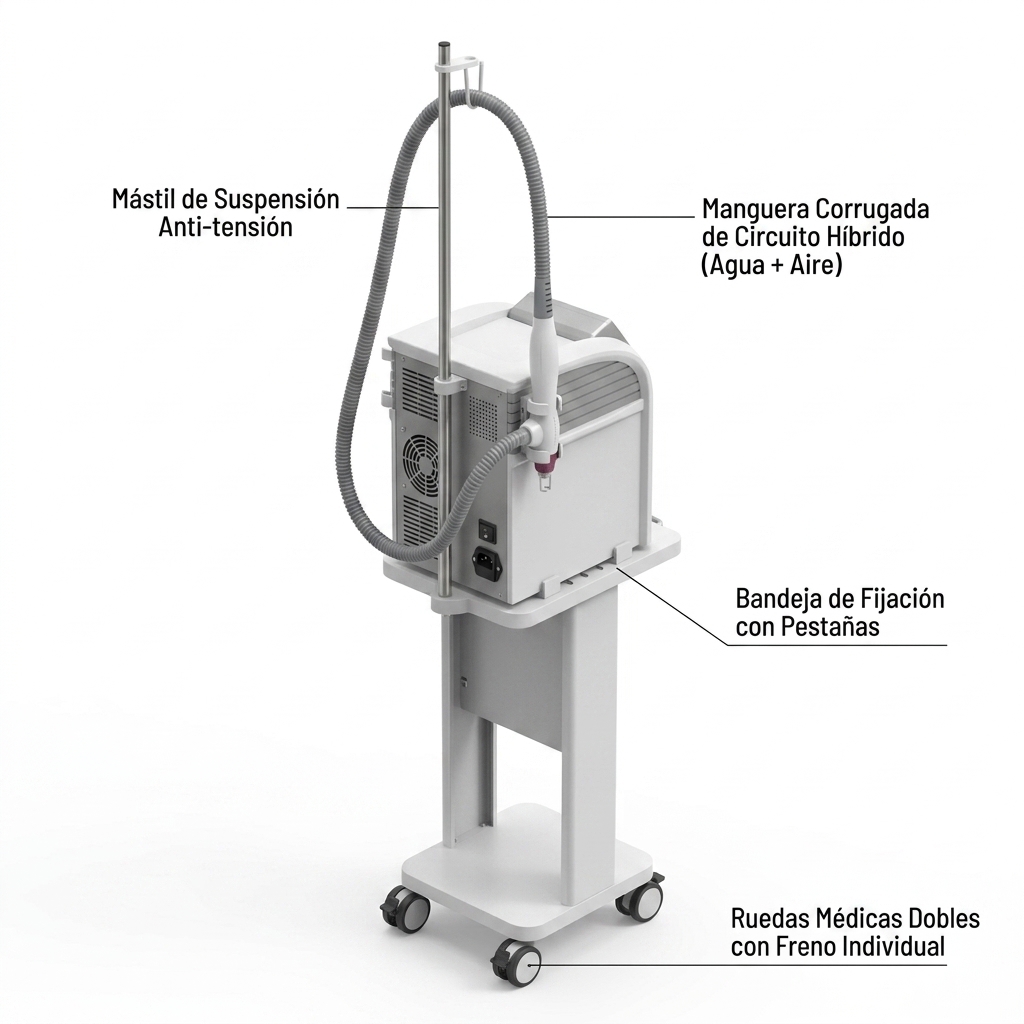

Sistema de Soporte y Distribución de Tensión
Para evitar microfracturas en la línea de transmisión óptica o dobleces que comprometan el flujo de refrigeración, el sistema incorpora un mástil metálico vertical posterior dotado de una horquilla superior de suspensión. Este componente distribuye el peso de la manguera corrugada de grueso calibre y mantiene la curvatura adecuada del cableado y los ductos hidráulicos durante los desplazamientos del operador.
El carro o trolley clínico cuenta con dos columnas verticales de perfil plano, un compartimento semisaliente central y una bandeja superior con pestañas perimetrales que fijan la consola. En su base dispone de cuatro ruedas dobles multidireccionales de grado médico elaboradas en goma negra con sistema de freno individual, absorbiendo vibraciones y garantizando un traslado suave.
Inventario Completo de Accesorios y Ópticas Incluidas
Para garantizar la cobertura terapéutica en lesiones dérmicas, epidérmicas, rejuvenecimiento y remoción de pigmentos, el sistema se entrega con el siguiente conjunto de componentes:
[Consola Principal PICOLaser®]
│
├── [Línea de Transmisión / Mástil de Suspensión]
│ └── [Manípulo Óptico Ergonómico K6]
│ ├── Filtro 1064 nm (Dérmico / Negro-Azul)
│ ├── Filtro 532 nm (Epidérmico / Rojo-Cálido)
│ ├── Filtro 755 nm Honeycomb (Fraccional / Rejuvenecimiento)
│ └── Filtro 1320 nm Black Doll (Carbon Peel)
│
├── [Módulos de Seguridad y Control]
│ ├── Pedal de Activación Neumático/Eléctrico
│ ├── Lentes de Protección para Operador (OD5+)
│ └── Protectores Oculares para Paciente (Opacos)
│
└── [Trolley Clínico Rodable con Freno]Manípulo Óptico Principal de Alta Precisión

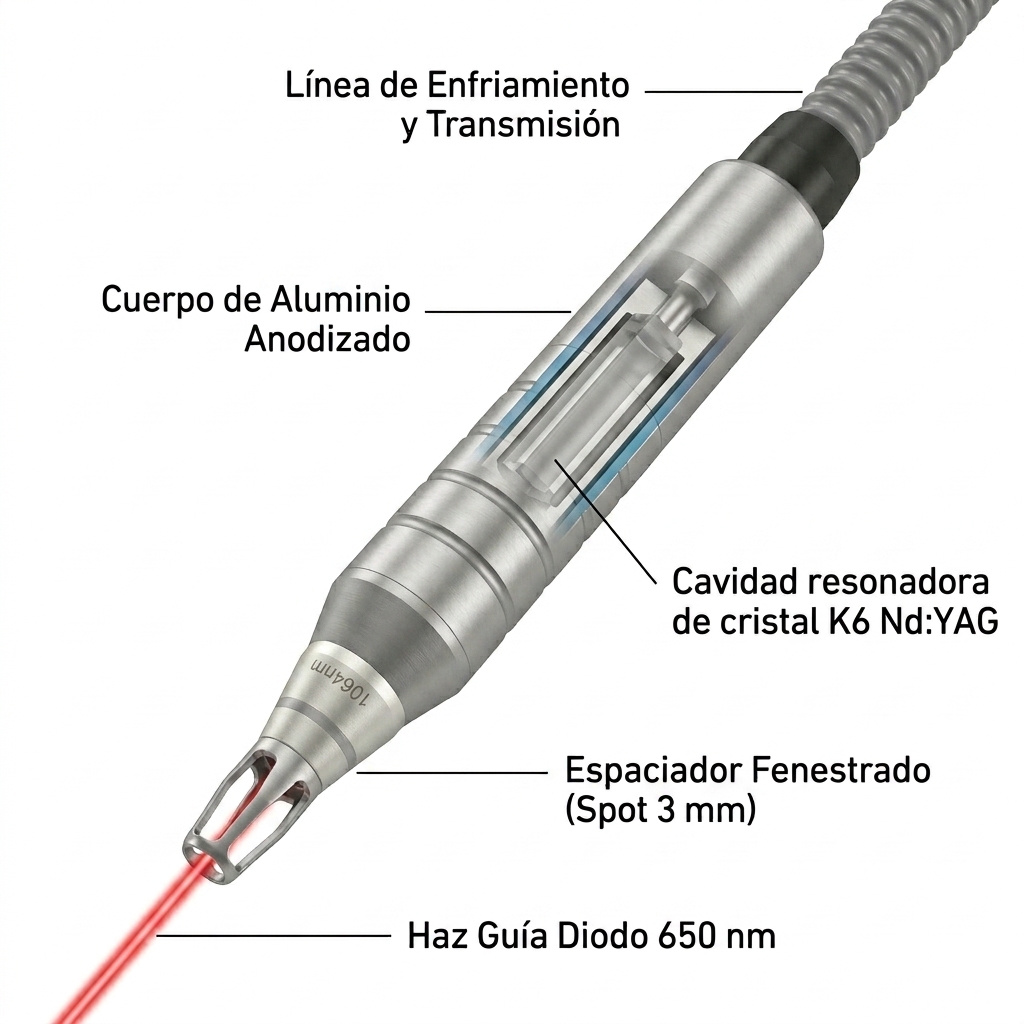

El manípulo láser consiste en un ensamble optomecánico de precisión con estructura tubular mecanizada en aleación de aluminio anodizado de grado aeroespacial, con acabado gris mate cepillado y anillos horizontales acanalados antideslizantes para favorecer una sujeción ergonómica.
En su interior aloja la cavidad de resonancia óptica con cristal Nd:YAG K6, lámpara de bombeo, espejos de alineación dieléctrica y el diodo del haz guía de 650 nm. La base del manípulo se conecta a la consola mediante una manguera corrugada flexible que transporta el cableado de alta potencia y las líneas de agua del circuito cerrado. El extremo distal dispone de una rosca mecanizada para el acople seguro de los filtros intercambiables y termina en una puntera cónica fenestrada con columnas abiertas. Estas aberturas permiten la ventilación continua, disipan la micropluma de vaporización generada por la ablación fotomecánica y actúan como espaciador mecánico para asegurar un tamaño de spot exacto de 3 mm sobre la piel diana.

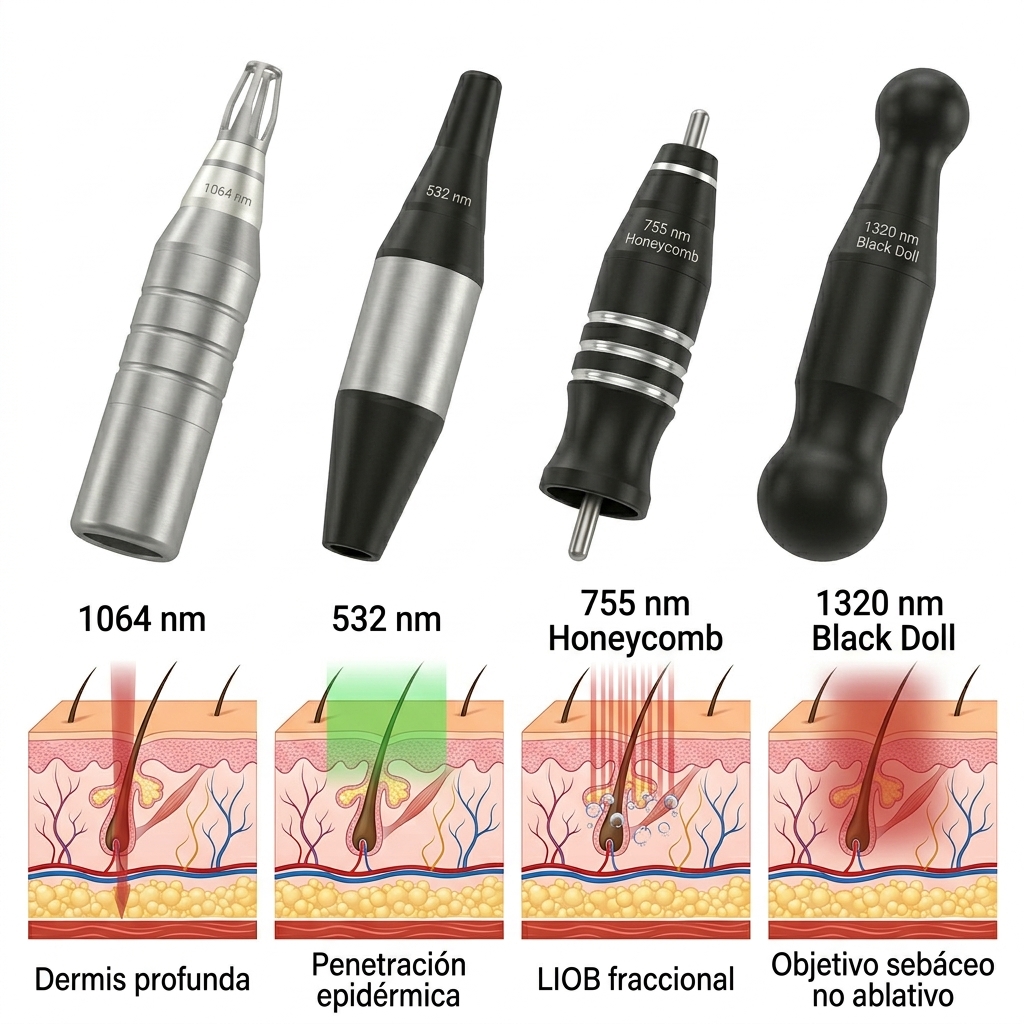

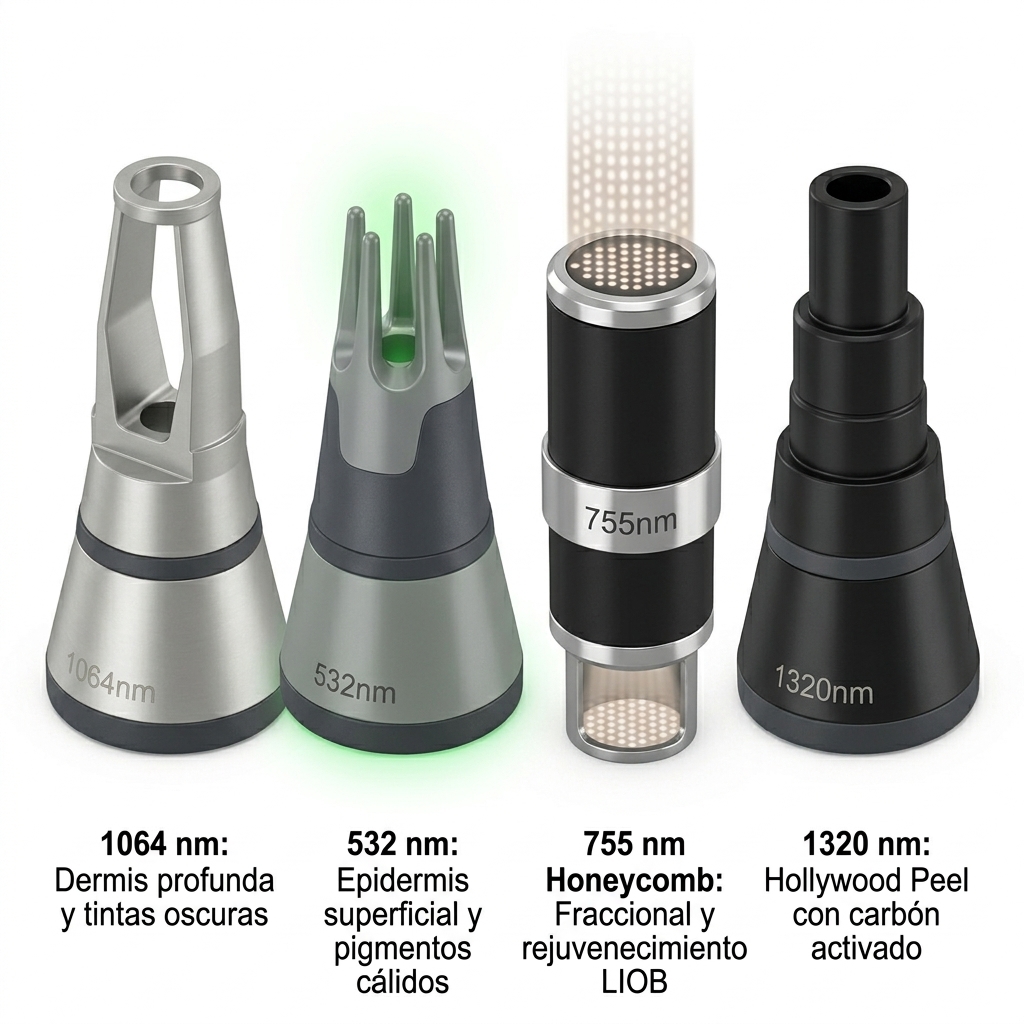

Set de Filtros Ópticos Intercambiables
El sistema incorpora cuatro punteros ópticos calibrados para modular la longitud de onda y el patrón de entrega:
- Filtro de 1064 nm: Diseñado para actuar sobre cromóforos profundos en la dermis. Presenta una afinidad selectiva por tintas oscuras (negras, azules oscuras y grises) y pigmentaciones melánicas profundas como el nevus de Ota. Ofrece una penetración profunda con un coeficiente de dispersión bajo en la epidermis.
- Filtro de 532 nm: Generado mediante el doblaje de frecuencia del cristal (KTP). Emite en el espectro verde visible y cuenta con alta afinidad por la oxihemoglobina y la melanina superficial. Está indicado para tratar lesiones pigmentadas epidérmicas (pecas, lentigos solares) y pigmentos de tatuaje cálidos (rojos, naranjas, marrones claros).
- Filtro de 755 nm Honeycomb (Matriz Fraccionada): Incorpora una lente con micro-arrays hexagonales que subdivide el haz principal en decenas de micro-haces de alta densidad. Genera zonas de ruptura óptica inducida por láser (LIOB) en la dermis papilar, induciendo una respuesta de neocolagénesis y elastogénesis sin romper la barrera epidérmica. Indicado para melasma recalcitrante, atenuación de arrugas finas y cicatrices atróficas de acné.
- Filtro de 1320 nm (Black Doll / Hollywood Peel): Configurado para trabajar en conjunto con una emulsión tópica de carbón activado coloidal. Se enfoca en la interfaz entre el carbón y la epidermis para realizar una exfoliación controlada, reducción del tamaño de los poros, control de la secreción sebácea y homogeneización del tono cutáneo.

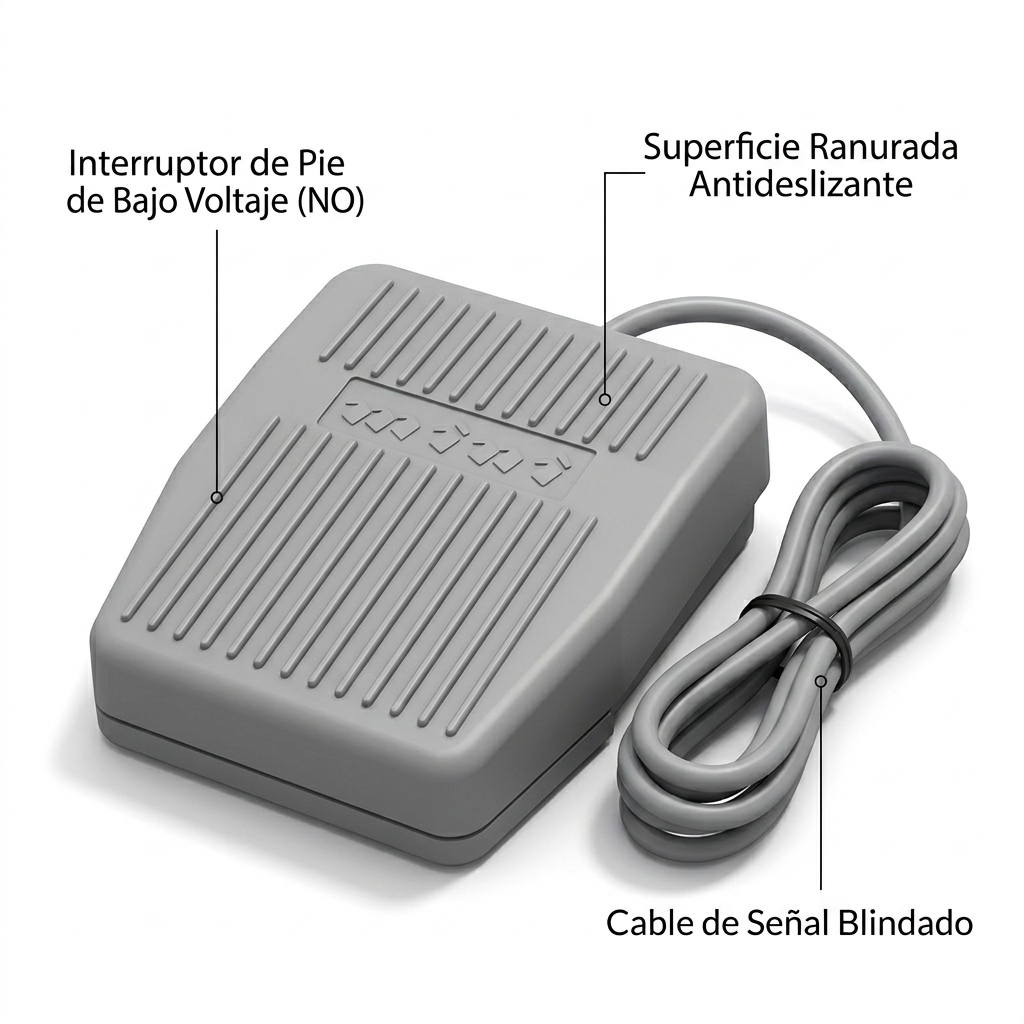

Pedal de Activación Remota
El actuador de pie corresponde a un interruptor de contacto de bajo voltaje normalmente abierto (NO), con retorno por resorte de alta durabilidad mecánica. Está encapsulado en una carcasa termoplástica de polímero ABS/policarbonato de color gris de alto impacto con sellado contra polvo y salpicaduras. Presenta estrías longitudinales y texturas de pisada en su superficie superior para evitar desplazamientos accidentales del pie del profesional durante la emisión repetitiva.

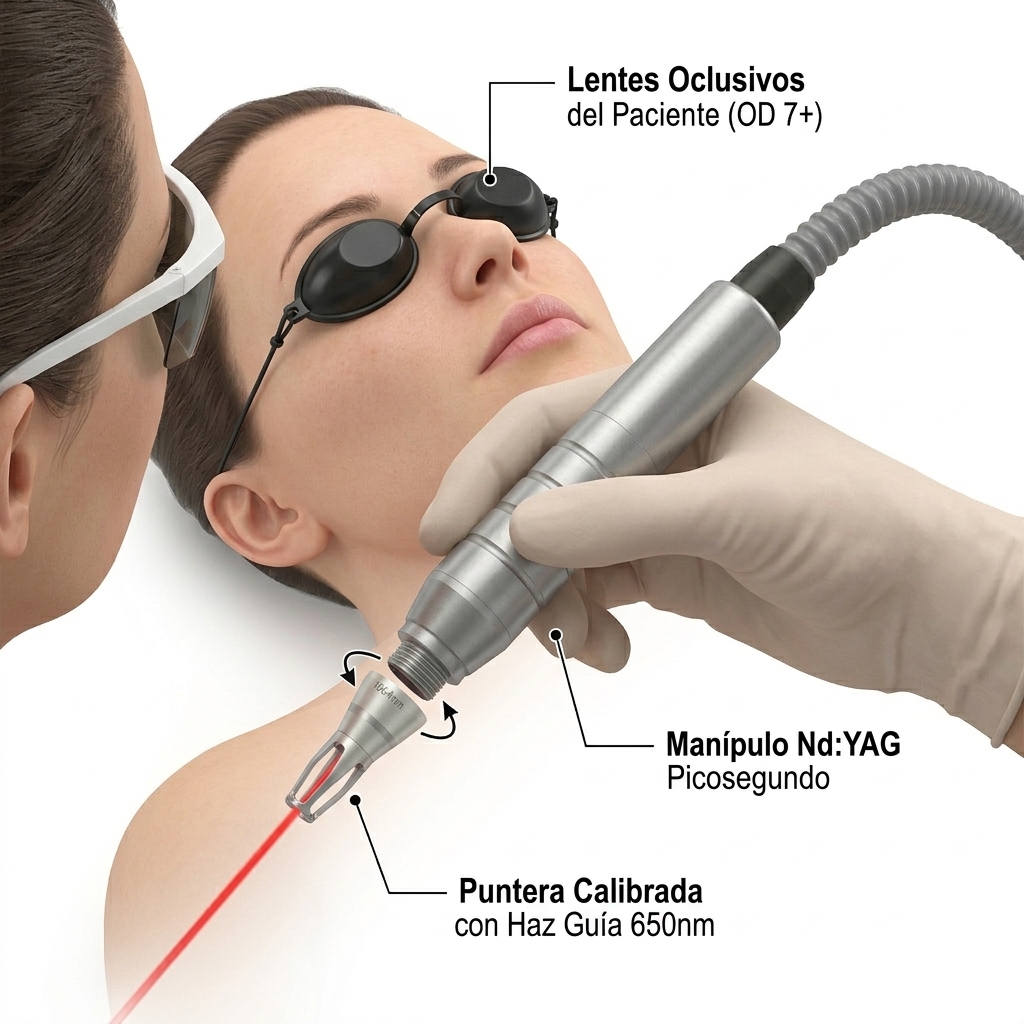

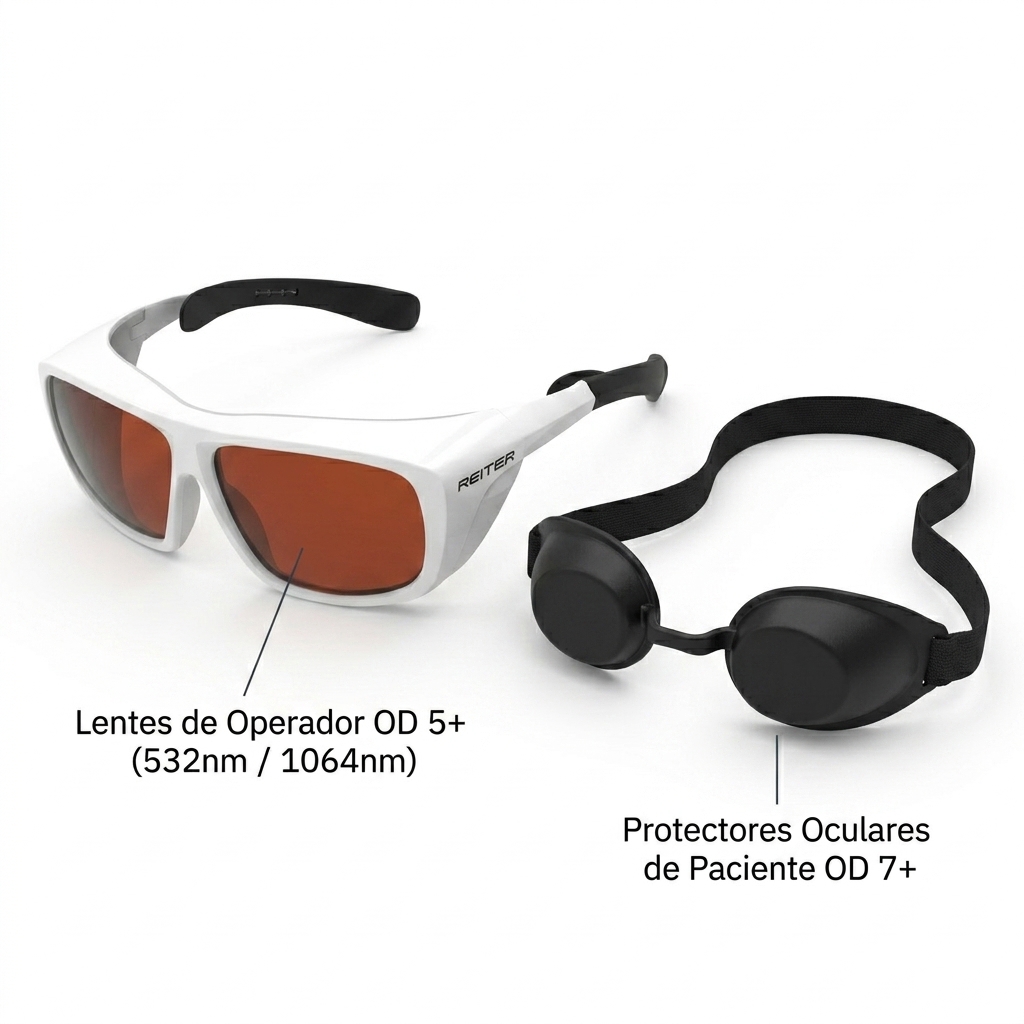

Elementos de Protección Ocular Certificada
La radiación láser emitida en el espectro del infrarrojo cercano y visible demanda protección ocular obligatoria conforme a normas internacionales de bioseguridad:

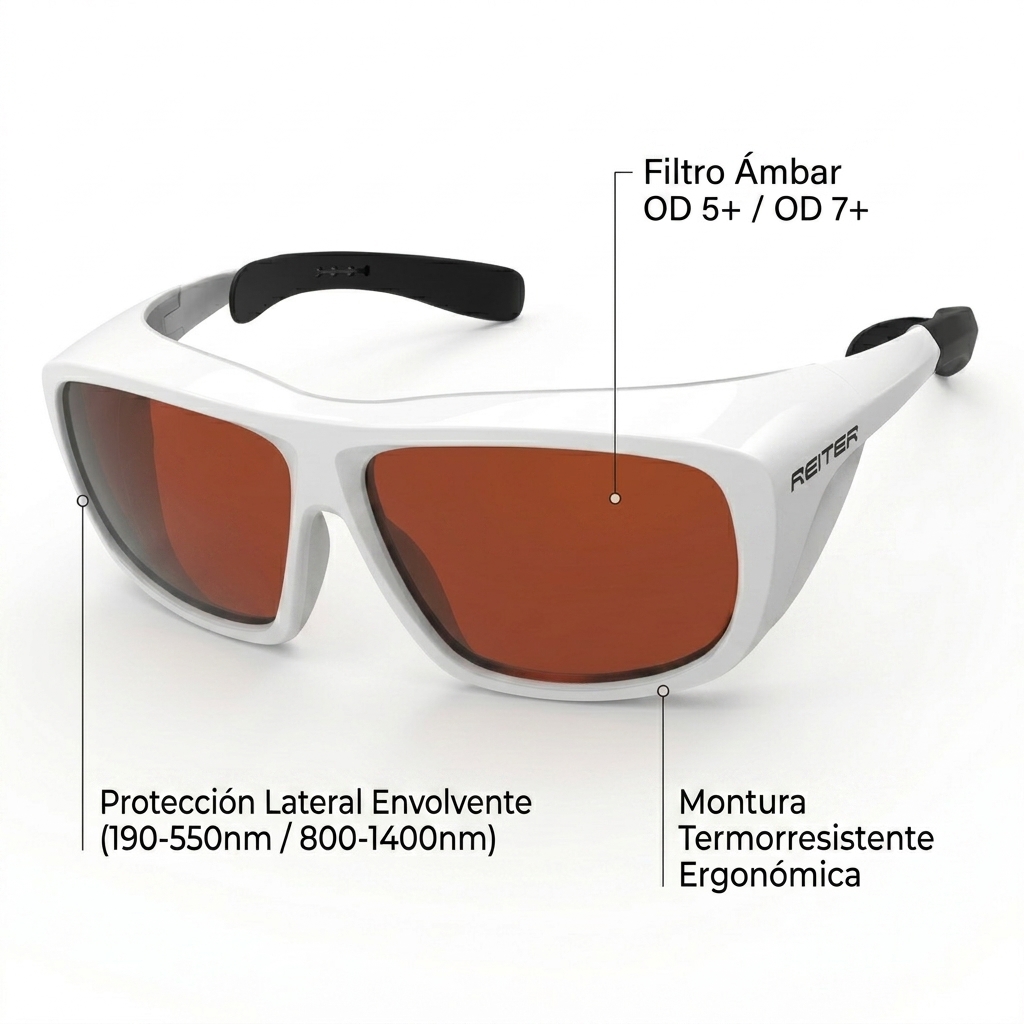

- Lente para el operador: Gafa ergonómica con filtros de absorción óptica calibrados con una Densidad Óptica superior a 5 (OD 5+) para las longitudes de onda de 532 nm y 1064 nm, diseñada para filtrar la radiación reflejada y dispersa sin anular la visibilidad del haz guía rojo de 650 nm.

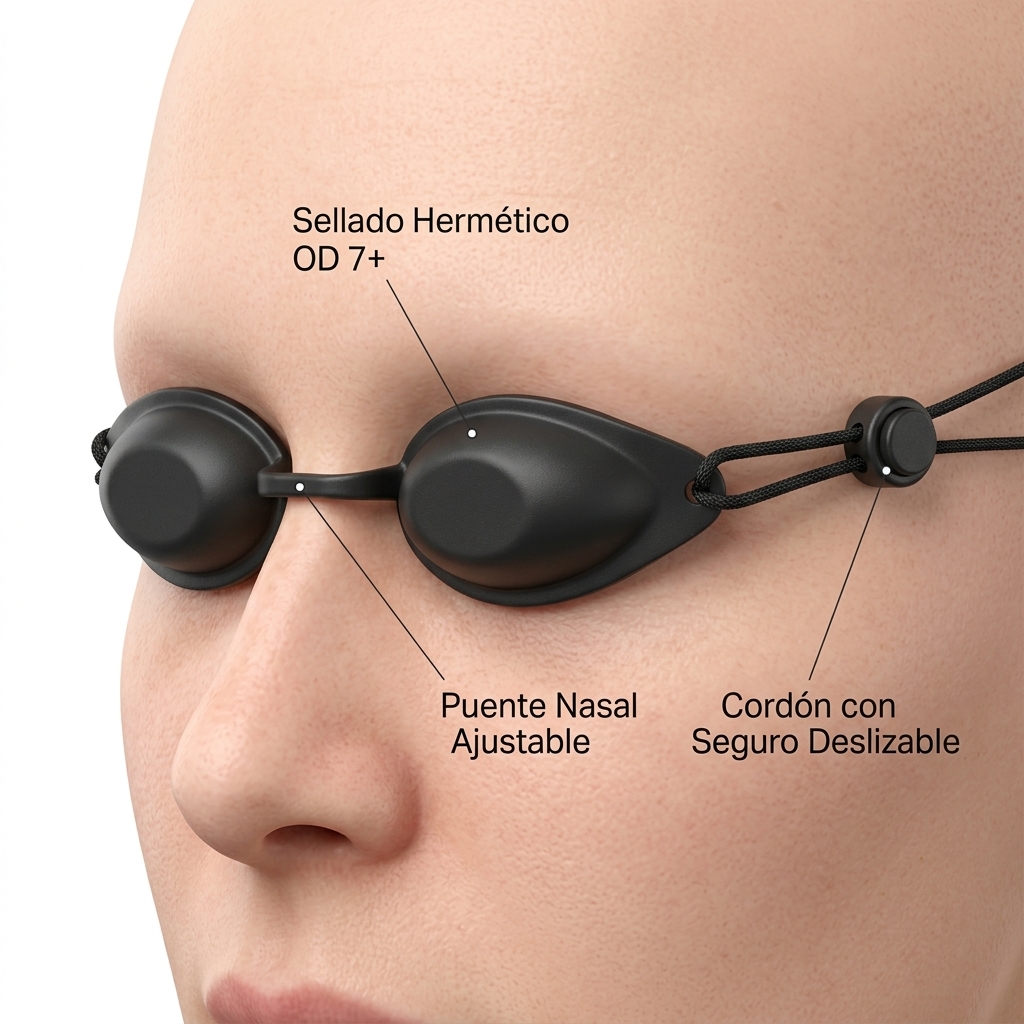

- Lente para el paciente: Protector ocular metálico u opaco de ajuste anatómico periorbitario hermético, libre de látex, diseñado para bloquear totalmente el paso de energía fotónica durante tratamientos en el área facial.
¿El profesional ha verificado la correcta inserción del filtro de longitud de onda requerido y la alineación del haz guía de 650 nm antes de iniciar la calibración de fluencia en pantalla?
El equipo deberá instalarse en un ambiente clínico con control de temperatura (entre 18 y 24 grados Celsius) y humedad relativa inferior al 70%, asegurando que las ranuras de ventilación laterales permanezcan despejadas con un margen mínimo de 30 cm respecto a cualquier pared o estructura fija.
Fundamentación Física, Efecto Fotoacústico y Biomecánica Tisular
2. Fundamentación Física, Efecto Fotoacústico y Biomecánica Tisular

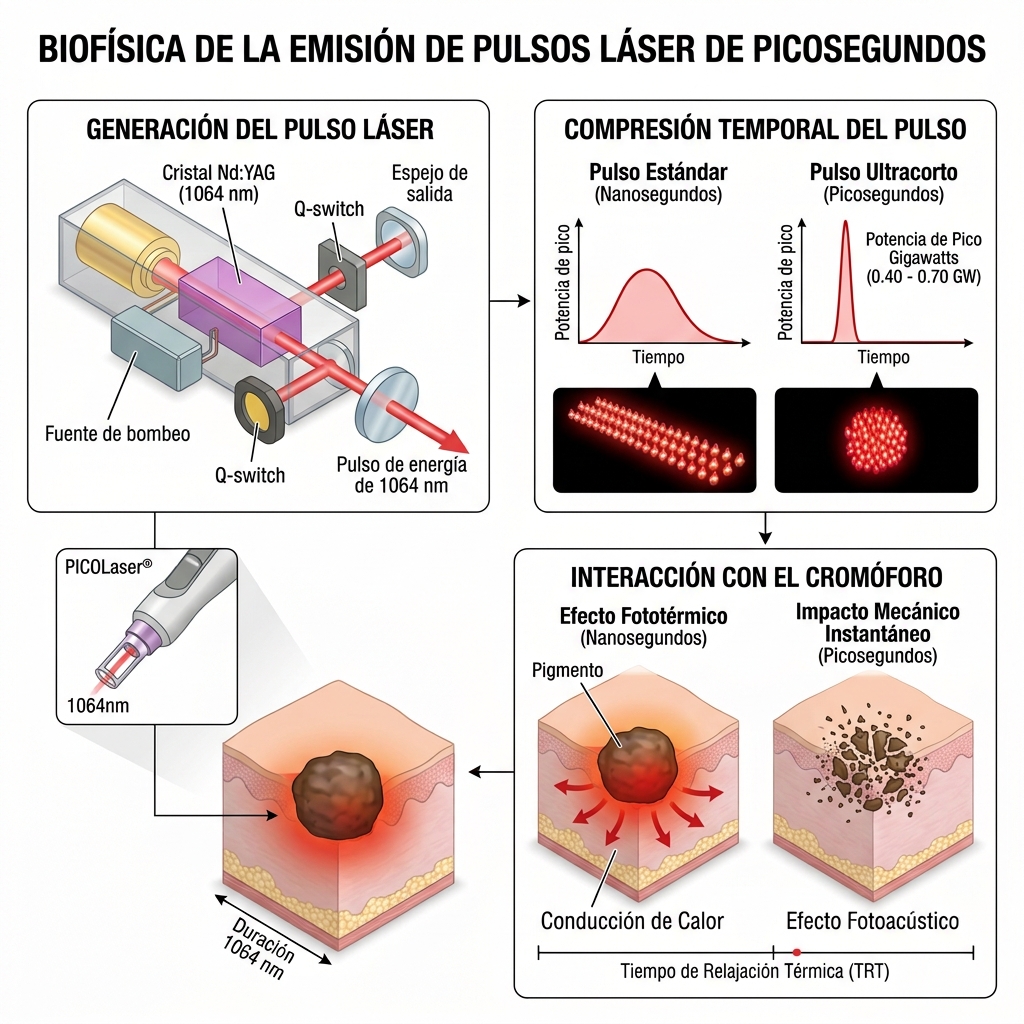

2.1 Biofísica de la Emisión Láser Nd:YAG en Régimen de Picosegundos

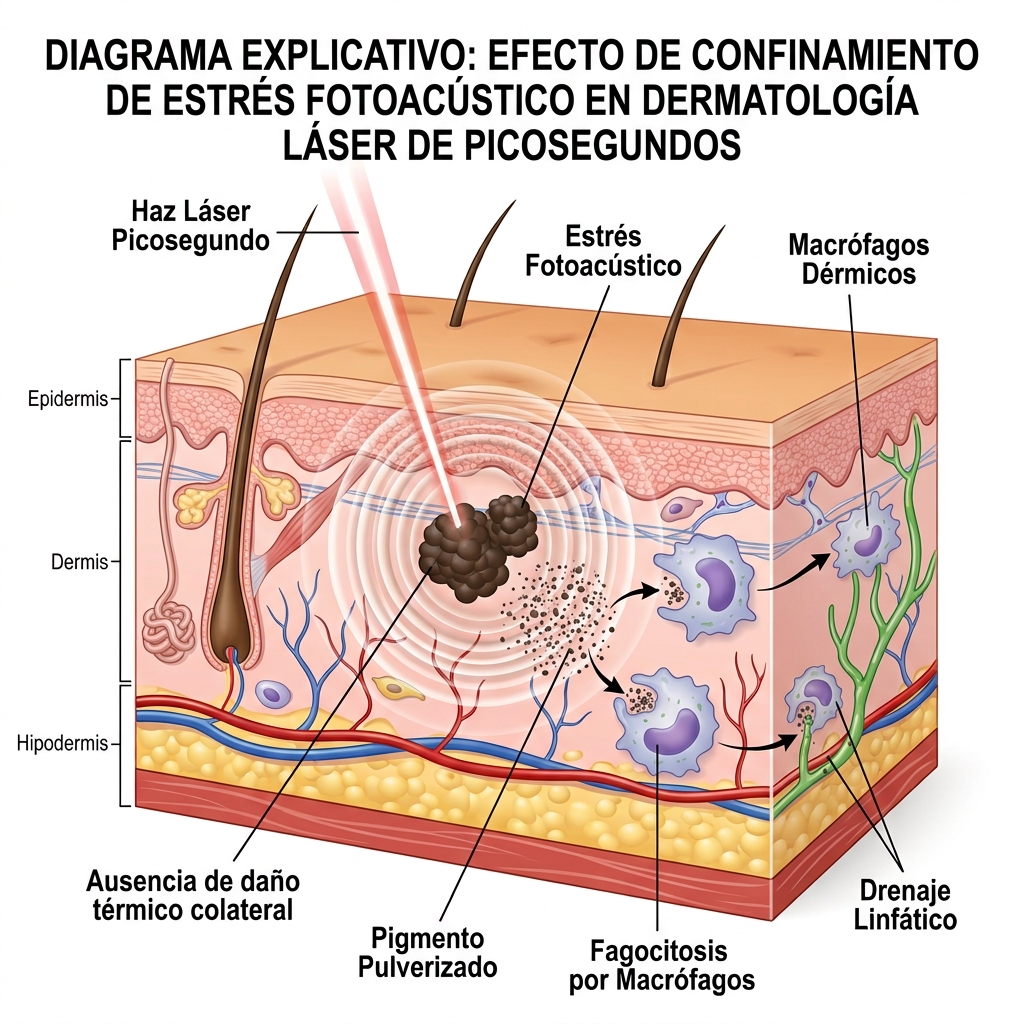

La interacción entre la radiación láser y el tejido biológico responde a leyes fundamentales de la fotobiología y la física cuántica aplicada a medios resonadores de estado sólido. En el sistema PICOLaser®, el medio activo está constituido por un cristal de Granate de Itrio y Aluminio dopado con iones de Neodimio (Nd:YAG, por sus siglas en inglés: Neodymium-doped Yttrium Aluminum Garnet, con configuración óptica de cristal K6). Este resonador genera una emisión coherente fundamental en el espectro infrarrojo cercano a una longitud de onda de 1064 nm.
La transición de los pulsos convencionales de nanosegundos (tecnología Q-Switched estándar) hacia el régimen de pulsos ultracortos de picosegundos transforma drásticamente el mecanismo de ruptura del cromóforo diana. Al comprimir la energía lumínica en una ventana temporal sumamente estrecha, el equipo genera una potencia de pico descomunal (alcanzando rangos operativos de 0.40 a 0.70 GigaWatts).
Esta densidad de potencia instantánea altera el orden de magnitud en la interacción biofísica: la energía se transfiere al cromóforo diana antes de que este pueda transferir calor a las estructuras celulares adyacentes por conducción térmica, alterando las propiedades termoelásticas del tejido e induciendo una ruptura predominantemente mecánica.

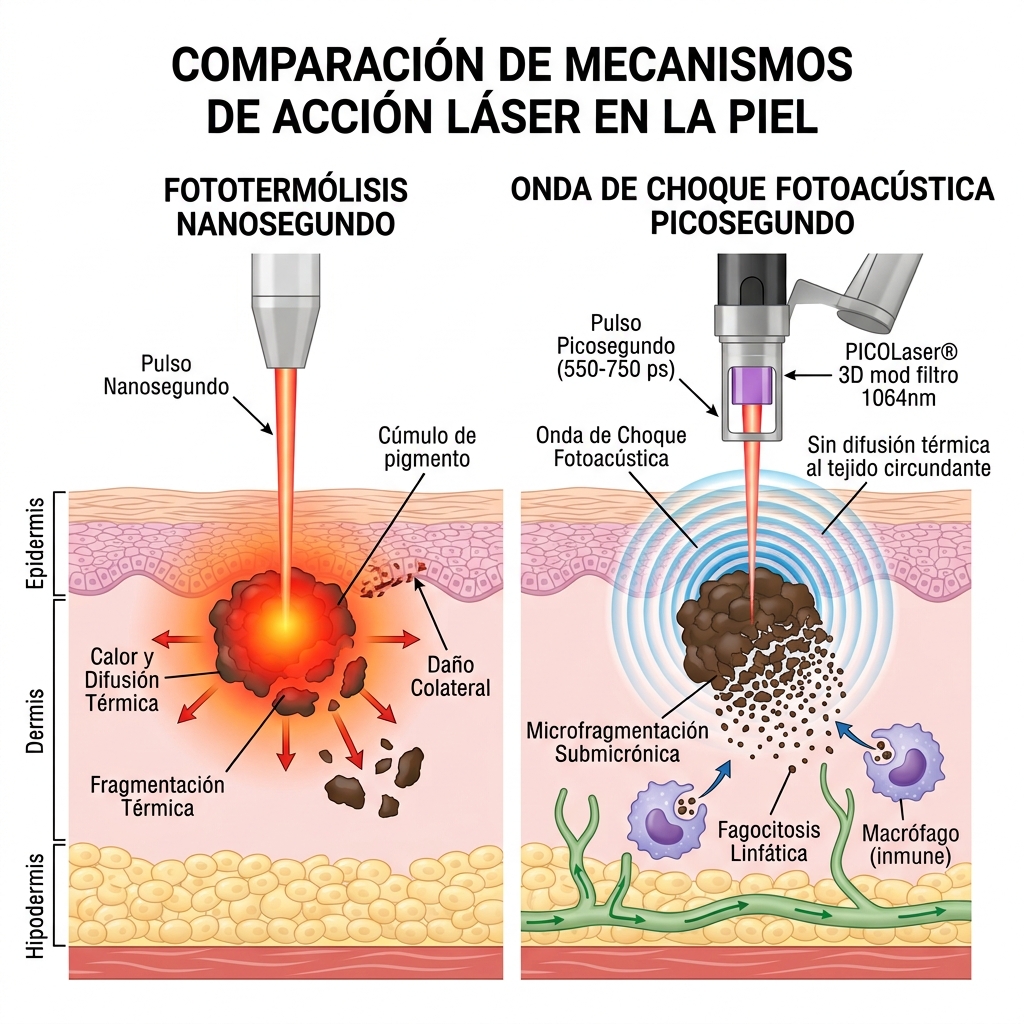

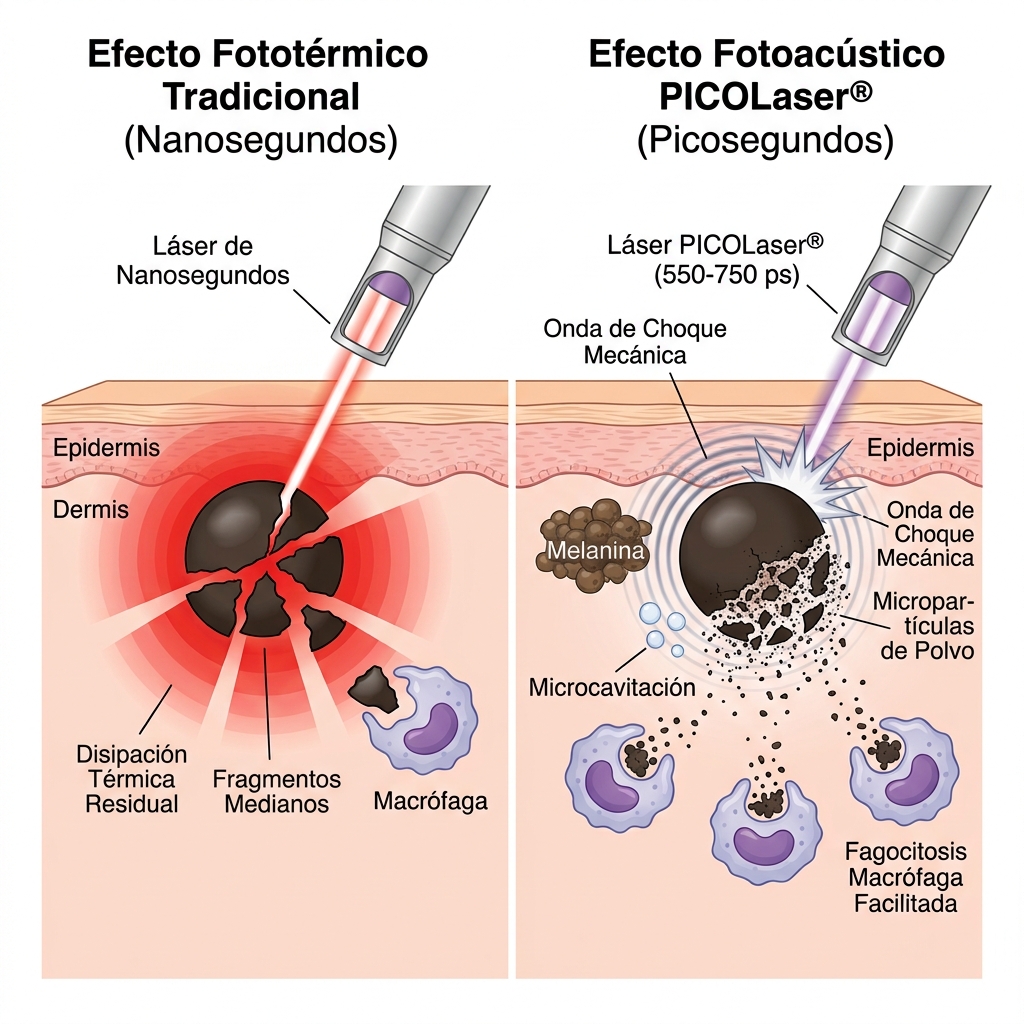

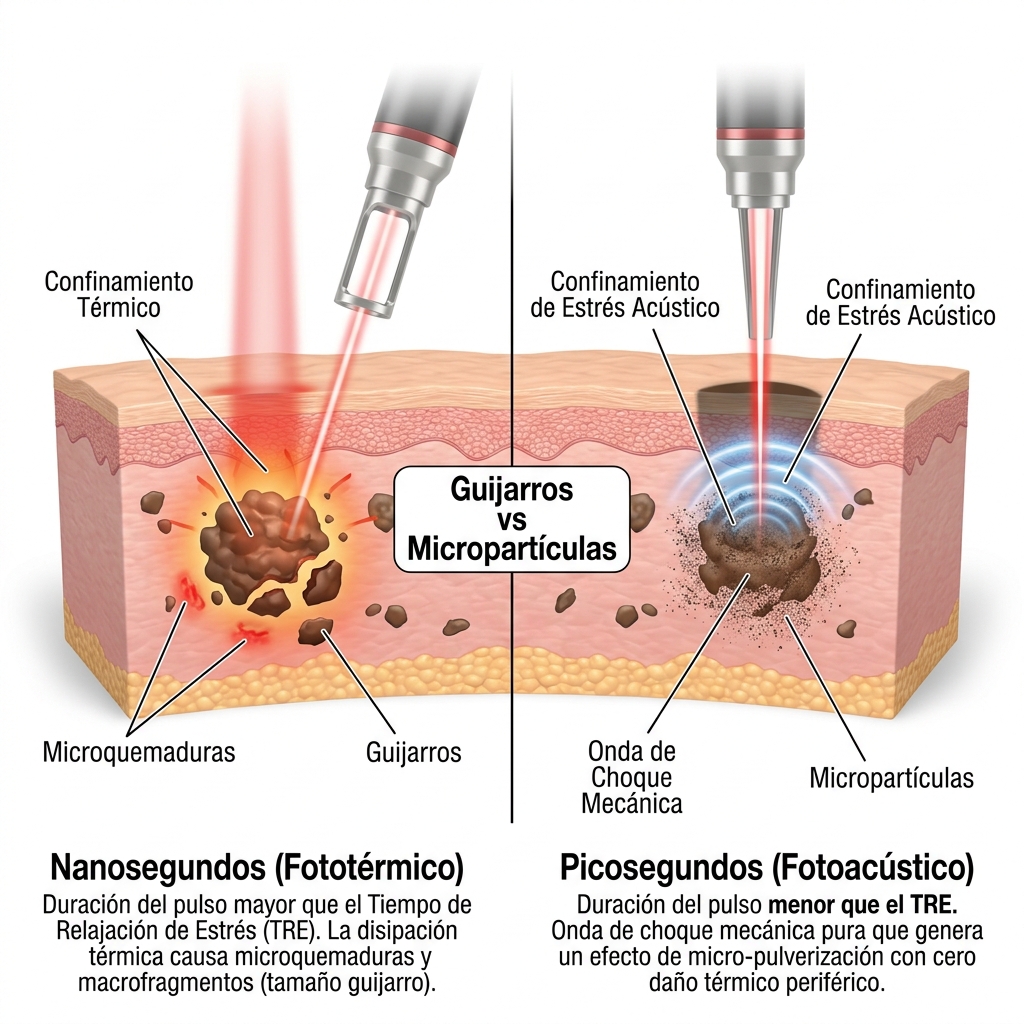

2.2 Confinamiento Térmico versus Confinamiento de Estrés Acústico
Para comprender la superioridad terapéutica y la reducción del daño tisular colateral en la tecnología de picosegundos, el profesional médico deberá distinguir con precisión dos conceptos biofísicos determinantes:
- Tiempo de Relajación Térmica (TRT): Es el tiempo requerido para que una estructura calentada por un pulso láser pierda el 50% de su energía térmica mediante conducción hacia el tejido circundante. La teoría clásica de la fototermólisis selectiva estipula que la duración del pulso láser debe ser menor o igual al TRT del objetivo para evitar quemaduras térmicas adyacentes.
- Tiempo de Relajación de Estrés (TRE): Es el tiempo que tarda una onda de presión o choque acústico en propagarse y atravesar la dimensión mecánica de la partícula de pigmento diana. El TRE se calcula dividiendo el diámetro del cromóforo entre la velocidad del sonido en dicho medio (aproximadamente 1500 m/s en tejido blando). Para partículas de tinta de tatuaje y melanosomas (cuyos diámetros oscilan entre 10 y 100 nanómetros), el TRE se sitúa invariablemente por debajo de un nanosegundo (entre 10 y 500 picosegundos).
EMISIÓN LÁSER TRADICIONAL (Nanosegundos)
┌──────────────────────────────────────────────────┐
│ Duración de Pulso > TRE │
│ Confinamiento: Únicamente Térmico │
│ Mecanismo: Fototérmico (Calor extremo) │
│ Fragmentación: Macropedazos / Guijarros │
│ Riesgo: Disipación térmica, ampolla, cicatriz │
└──────────────────────────────────────────────────┘
▼
EMISIÓN PICOSEGUNDOS - PICOLaser® (Picosegundos)
┌──────────────────────────────────────────────────┐
│ Duración de Pulso ≤ TRE │
│ Confinamiento: Térmico + Estrés Inercial │
│ Mecanismo: Fotoacústico Puro (Onda de choque) │
│ Fragmentación: Micropartículas / Polvo fino │
│ Ventaja: Mínimo calor colateral, rápida fagocitosis │
└──────────────────────────────────────────────────┘Al operar dentro del confinamiento de estrés, la tasa de absorción de energía supera la velocidad de expansión térmica del cuerpo del cromóforo. Se genera una acumulación de gradientes de presión interna que sobrepasa el límite elástico del pigmento, desencadenando una fractura fotomecánica sin requerir la elevación térmica descontrolada que caracteriza a los pulsos más largos.

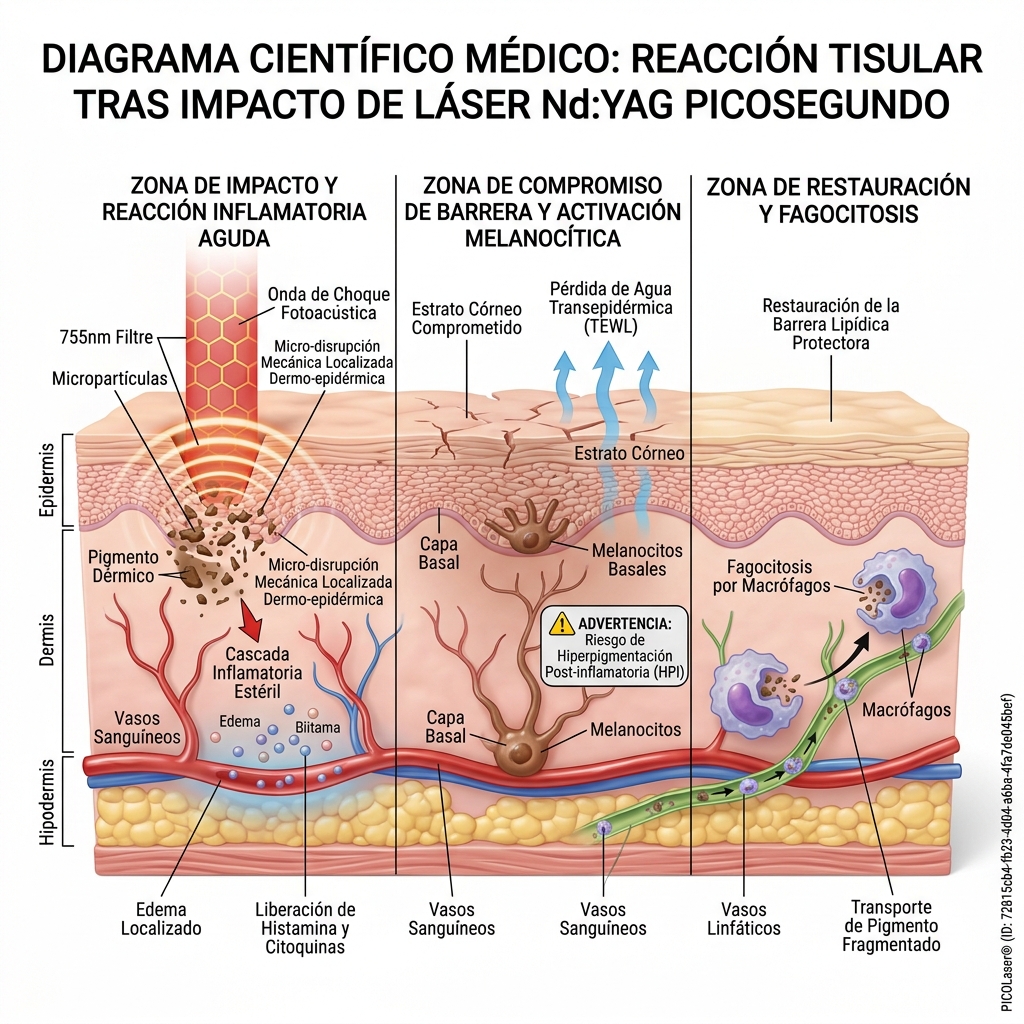

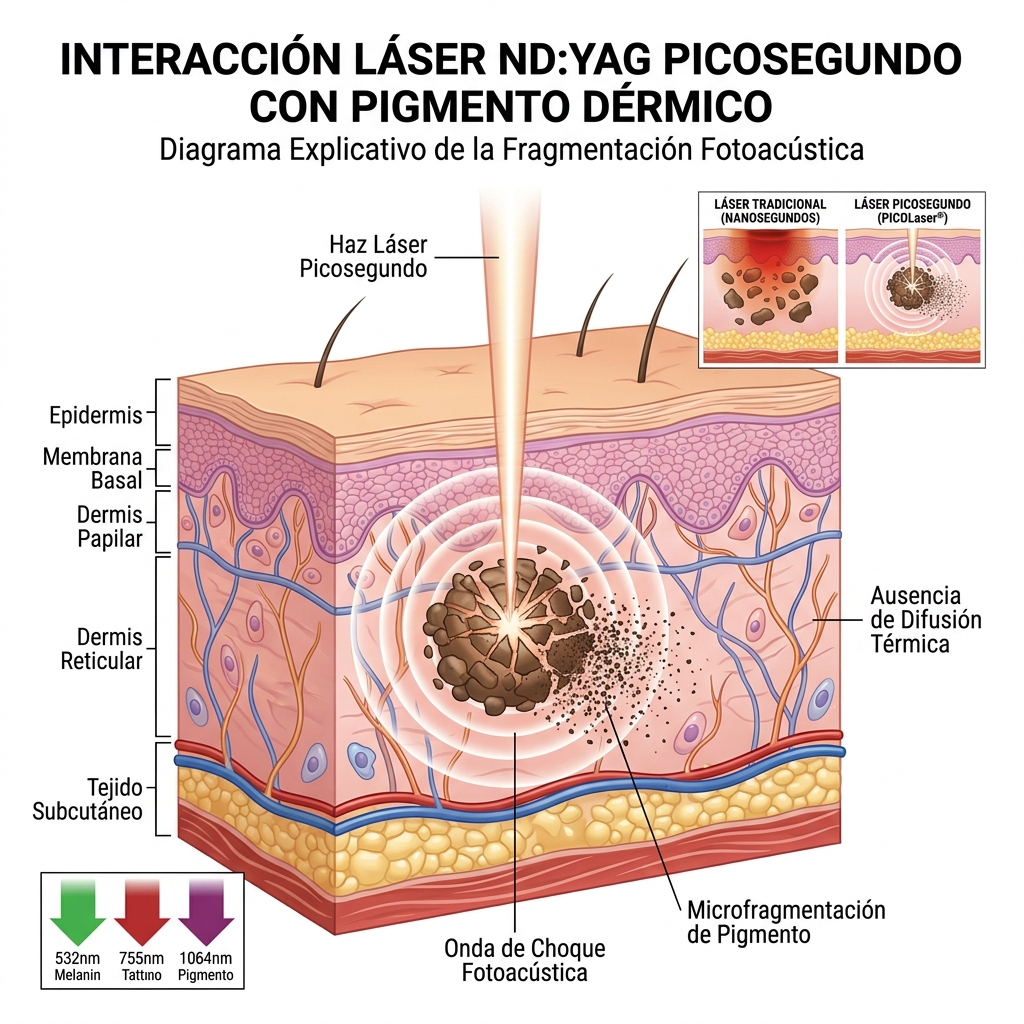

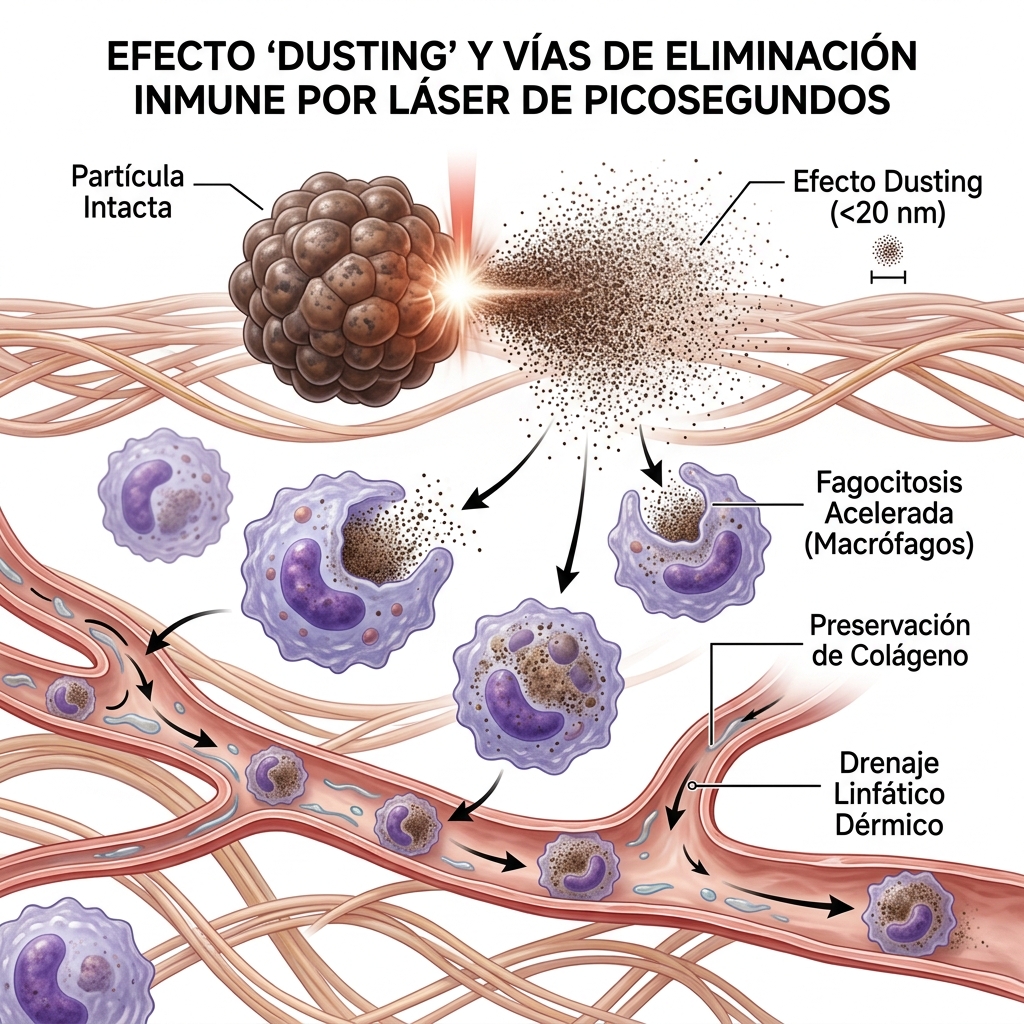

2.3 Biomecánica Tisular: El Fenómeno de Microfragmentación (Dusting Effect) y Vías de Aclaramiento Inmunológico
La fragmentación del pigmento bajo el régimen fotoacústico no genera residuos densos ni macrofragmentos (comparables a "guijarros" o piedras pequeñas resultantes del impacto por nanosegundos), sino que pulveriza la tinta y la melanina en partículas microscópicas de tamaño nanométrico, fenómeno conocido en dermatología física como efecto de pulverización (dusting effect).
Partícula de Pigmento Dérmica Intacta (~100 nm - 1 µm)
│
│ [Impacto Fotoacústico Ultracorto]
▼
Pulverización Tisular (Dusting Effect)
· . · : · . : · . · : . · (Partículas < 20 nm)
│
┌──────────────────┴──────────────────┐
▼ ▼
Fagocitosis Acelerada Drenaje Microlinfático
(Macrófagos tisulares / CD68+) (Capilares linfáticos dérmicos)
│ │
└──────────────────┬──────────────────┘
▼
Eliminación Sistémica y Aclaramiento ClínicoFisiopatología de la Fagocitosis y Respuesta Inmunitaria
- Captación Celular Facilitada: Los macrófagos tisulares (células presentadoras de antígenos y fagocitos mononucleares residentes) engullen con mayor facilidad y velocidad partículas cuyo tamaño sea inferior a 20 nanómetros. Los macrofragmentos generados por láseres convencionales suelen ser demasiado voluminosos, induciendo la muerte celular del macrófago por sobrecarga y el redepósito del pigmento in situ.
- Migración y Drenaje Microlinfático: Las micropartículas ultrafinas son transportadas pasivamente por el fluido intersticial directamente hacia las redes terminales de los vasos linfáticos dérmicos superficiales y profundos, canalizándose hacia los ganglios linfáticos regionales sin saturar la respuesta celular local.
- Preservación de la Matriz Extracelular: Debido a que no ocurre difusión térmica periférica, las fibras elásticas, el colágeno tipo I y III, y las uniones dermoepidérmicas adyacentes permanecen íntegras. Esto suprime drásticamente la tasa de complicaciones como la hiperpigmentación postinflamatoria (PIH), el hipopigmento atrófico y la fibrosis dérmica cicatrizal.
¿Se observa una comprensión clara de la diferencia biomecánica entre la fragmentación fototérmica y la pulverización fotoacústica antes de analizar cada longitud de onda óptica?

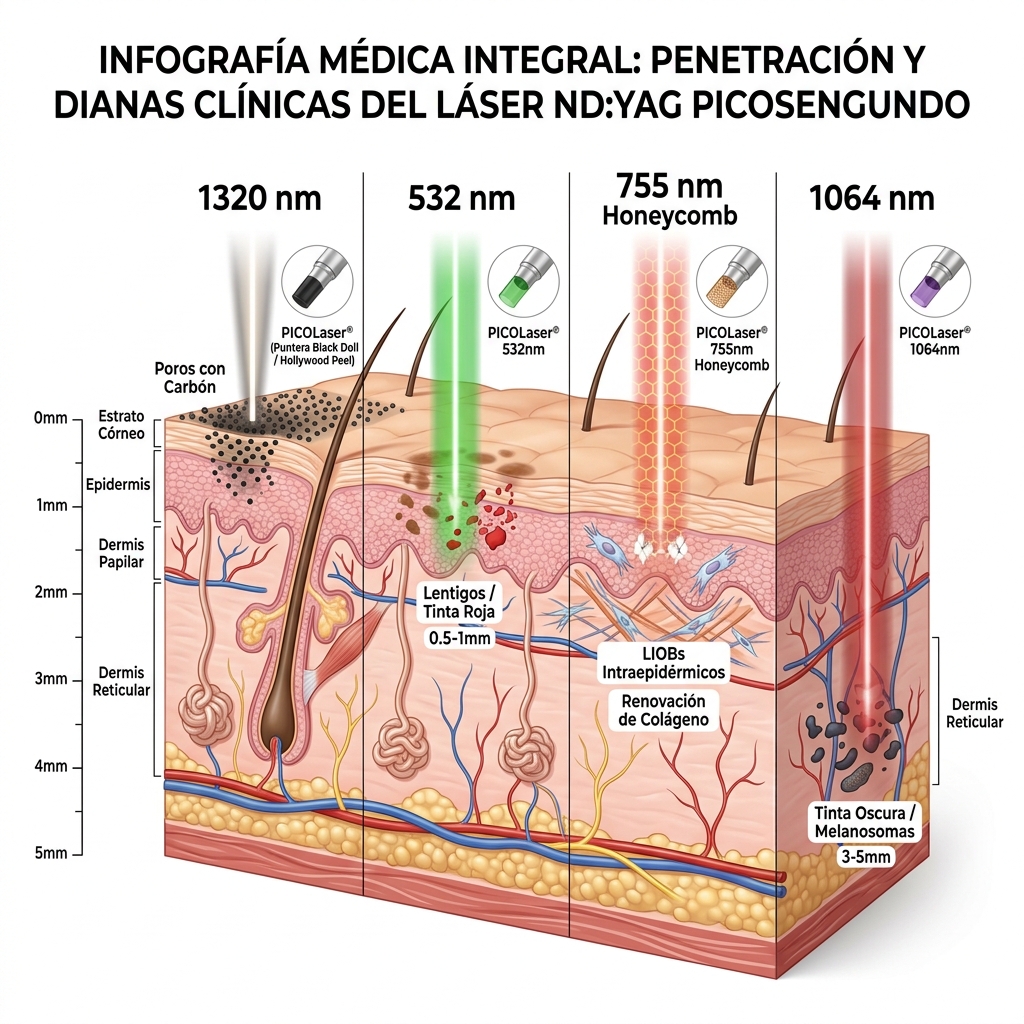

2.4 Análisis Óptico, Mecanismos Biológicos y Óptica Terminal por Filtro
El equipo dispone de cuatro módulos ópticos terminales intercambiables, diseñados meticulosamente con especificaciones de acople roscado, distanciadores mecánicos y recubrimientos antirreflectantes (AR Coating) para modular la interacción según la cromatografía y profundidad del tejido.
Longitud de Onda │ Espectro │ Cromóforo Diana Principal │ Penetración Tisular
──────────────────┼────────────────────────┼──────────────────────────────┼─────────────────────
1064 nm │ Infrarrojo Cercano │ Melanina profunda, Carbón, │ Dérmica Profunda
│ │ Tintas Negras / Azules │ (~3.0 - 5.0 mm)
──────────────────┼────────────────────────┼──────────────────────────────┼─────────────────────
532 nm │ Luz Visible (Verde) │ Oxihemoglobina, Melanina │ Epidérmica / Unión
│ │ superficial, Tintas Rojas │ (~0.5 - 1.0 mm)
──────────────────┼────────────────────────┼──────────────────────────────┼─────────────────────
755 nm Honeycomb │ Rojo Profundo │ Melanina dérmica/epidérmica, │ Microfocos Dérmicos
│ Fraccionado │ Matriz colágena (vía LIOBs) │ Variables
──────────────────┼────────────────────────┼──────────────────────────────┼─────────────────────
1320 nm │ Infrarrojo Medio │ Carbón exógeno activado, │ Epidermis superficial /

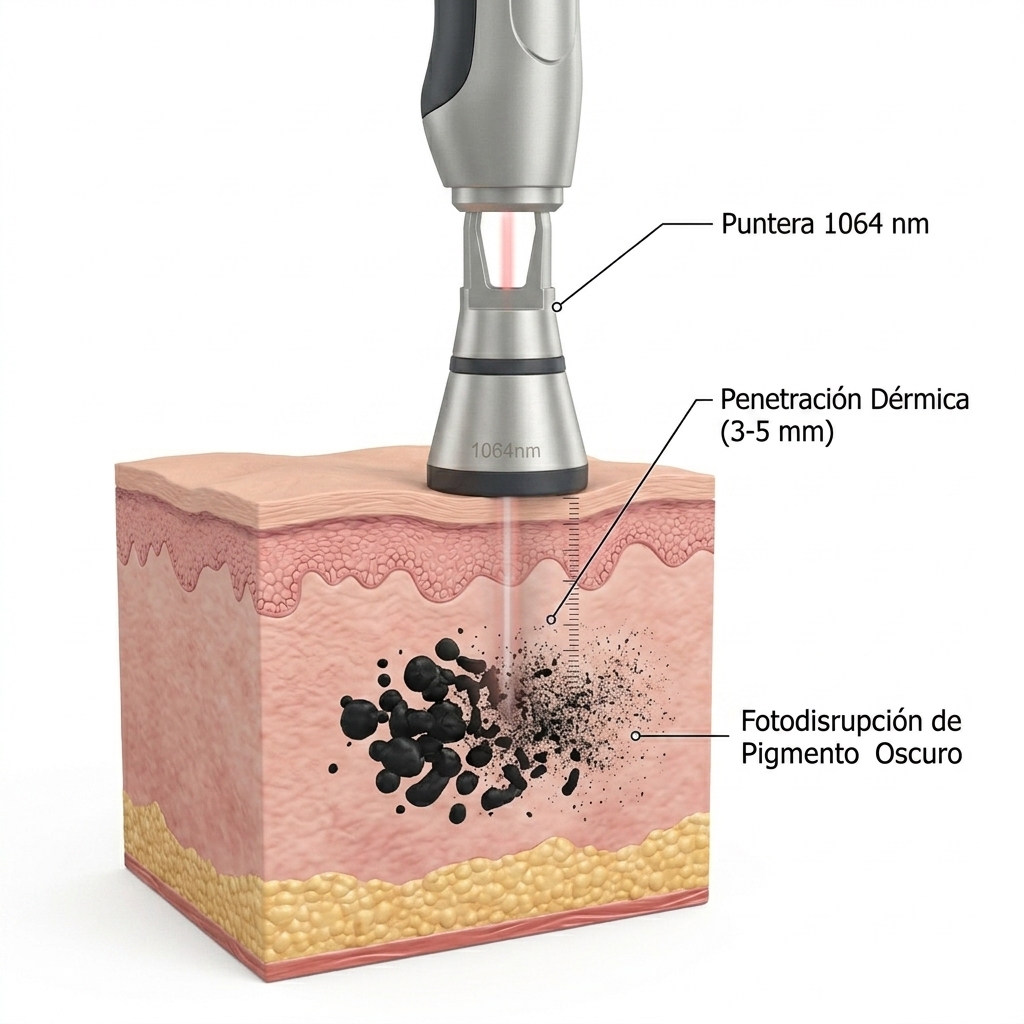

│ │ Agua tisular secundaria │ Complejo pilosebáceo2.4.1 Filtro de 1064 nm: Interacción en Pigmentos Profundos y Melanina Dérmica
┌─────────────────────────────────────┐
│ PUNTERA METÁLICA MATE 1064 nm │
│ (Horquilla abierta de doble brazo) │
└──────────────────┬──────────────────┘
│
┌─────────────────────┴─────────────────────┐
▼ ▼
ÓPTICA Y ABSORCIÓN IMPACTO CLÍNICO
• Baja afinidad epidérmica • Fototipos de Fitzpatrick altos (IV-VI)
• Dispersión tisular reducida • Tatuajes negros, azules oscuros, grafito
• Máxima penetración dérmica • Nevus de Ota, Nevus de Ito, melanocitosis- Fundamentación Biofísica: La longitud de onda de 1064 nm se sitúa en una ventana del espectro electromagnético donde la absorción por parte de la melanina epidérmica competitiva es reducida, minimizando el coeficiente de dispersión (scattering) tisular. Esto permite que los fotones alcancen profundidades de hasta 3 a 5 milímetros en la dermis reticular.
- Mecanismo Biológico: Los fotones son absorbidos selectivamente por acúmulos densos de tinta oscura (carbón vegetal, óxidos de hierro negro) y melanosomas hiperactivos ectópicos en la dermis. La onda de choque fotoacústica pulveriza las estructuras celulares que albergan el pigmento sin comprometer la epidermis basal suprayacente.
- Construcción Mecánica: La pieza presenta una arquitectura cónica estilizada en aleación de aluminio anodizado mate y acero inoxidable, con grabado de base '1064nm'. Su extremo distal incorpora un espaciador rígido de doble brazo que estandariza la distancia focal y entrega un tamaño de punto (spot) calibrado de 3 mm, facilitando a su vez la evacuación de la pluma de ablación.

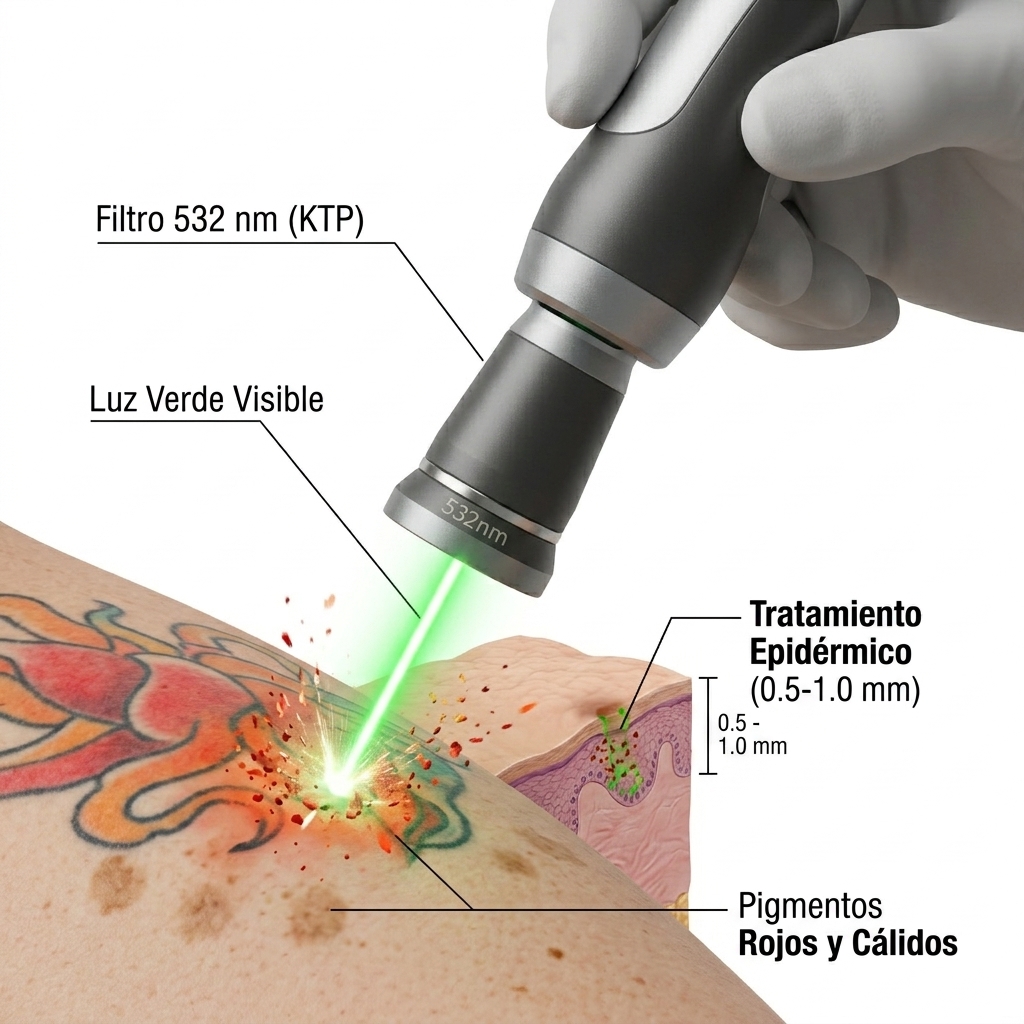

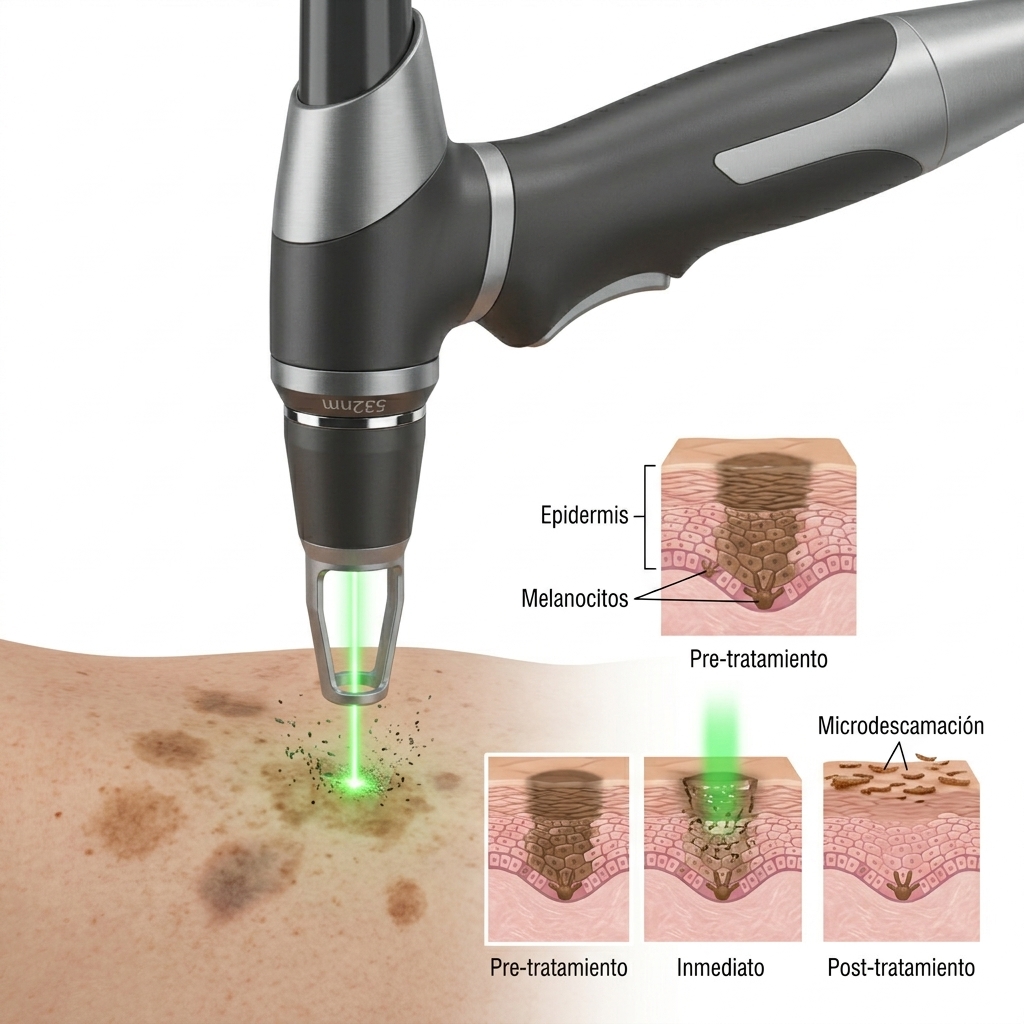

2.4.2 Filtro de 532 nm: Lesiones Pigmentadas Epidérmicas y Cromóforos Cálidos
┌─────────────────────────────────────┐
│ PUNTERA BICOLOR/ANTRACITA 532 nm │
│ (Horquilla abierta con aro distal) │
└──────────────────┬──────────────────┘
│
┌─────────────────────┴─────────────────────┐
▼ ▼
ÓPTICA Y ABSORCIÓN IMPACTO CLÍNICO
• Cristal doblador no lineal (KTP) • Lentigos solares, efélides, queratosis
• Pico de absorción en melanina • Tatuajes rojos, anaranjados y amarillos
• Alta captación por hemoglobina • Manchas café con leche superficiales- Fundamentación Biofísica: Mediante un proceso de óptica no lineal dentro de la pieza de mano, la frecuencia de la radiación de 1064 nm se duplica al atravesar un cristal de Titanil Fosfato de Potasio (KTP), reduciendo la longitud de onda a la mitad exacta: 532 nm (luz verde visible).

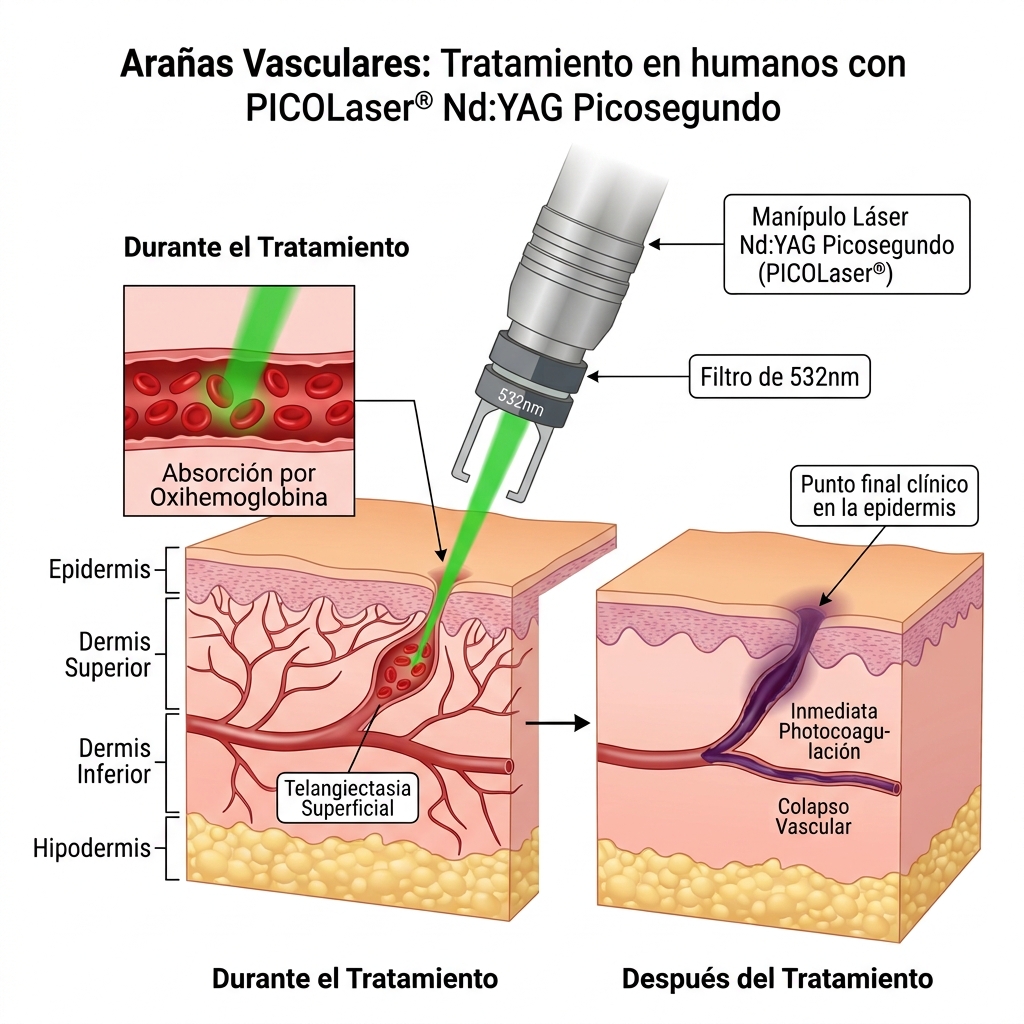

- Mecanismo Biológico: A 532 nm, el coeficiente de absorción por parte de la melanina y de la oxihemoglobina es extraordinariamente elevado, confinando la liberación de energía a los estratos más superficiales (epidermis y unión dermoepidérmica). La onda acústica rompe las agrupaciones compactas de melanina en lentigos solares y despolimeriza los pigmentos orgánicos e inorgánicos de tonalidades cálidas (rojos, naranjas y amarillos) que son refractarios al haz de 1064 nm.
- Construcción Mecánica: El módulo exhibe un cuerpo cilindro-cónico mecanizado en acabado bicolor (aluminio plata y antracita satinado) con la inscripción '532nm'. Su guía distanciadora frontal mantiene la alineación focal estricta para evitar dispersiones de densidad de energía en capas dérmicas no deseadas.

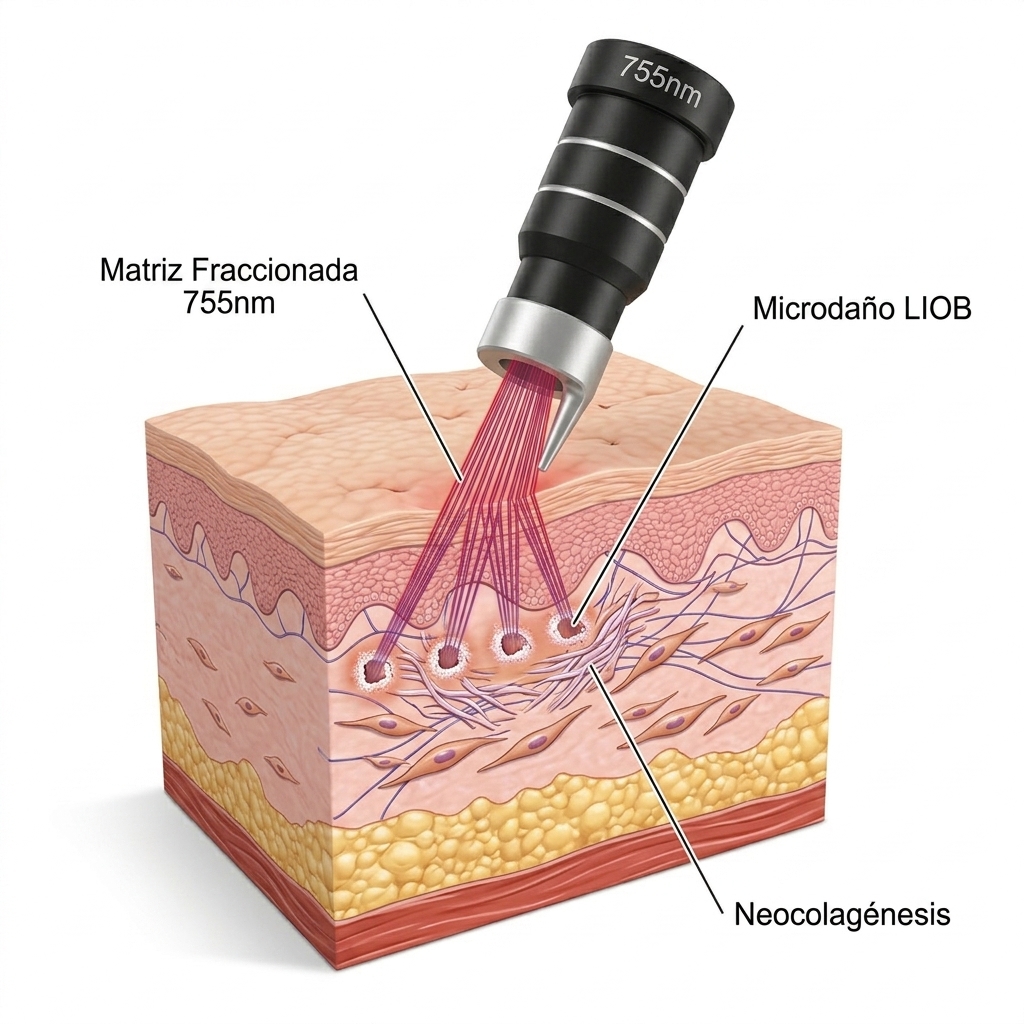

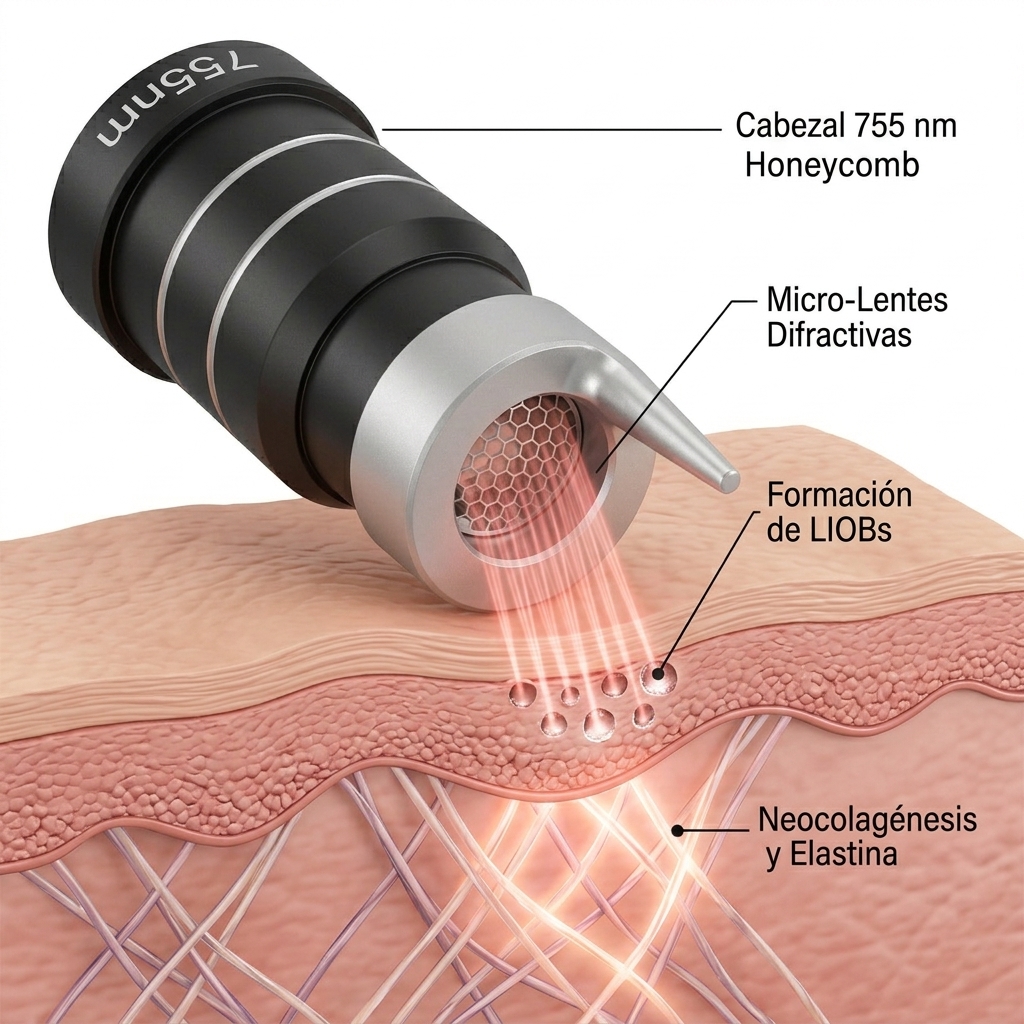

2.4.3 Filtro de 755 nm Honeycomb: Generación de LIOBs, Rejuvenecimiento y Melasma Fraccionado
┌───────────────────────────────────────────────┐
│ CABEZAL NEGRO FRACCIONADO 755 nm │
│ (Matriz de Micro-Lentes Difractivas) │
└───────────────────────┬───────────────────────┘
│
▼
┌─────────────────────────────────────────────┐
│ Concentración de Energía en Micro-Focos │
│ Irradiancia Localizada > Umbral de Ruptura │
└──────────────────────┬──────────────────────┘
│
▼
┌─────────────────────────────────────────────┐
│ Ruptura Óptica Inducida por Láser (LIOBs) │
│ Cavitaciones intraepidérmicas no ablativas │
└──────────────────────┬──────────────────────┘
│
┌─────────────────────────┴─────────────────────────┐
▼ ▼
SEÑALIZACIÓN CELULAR PARÁCRINA NEOCOLAGÉNESIS Y REMODELACIÓN
• Liberación de citoquinas y quimiocinas • Activación fibroblástica
• Aclaramiento pigmentario en melasma • Síntesis de colágeno y elastina
• Sin daño a la membrana basal • Atenuación de arrugas y cicatrices- Fundamentación Biofísica y Formación de LIOBs: El filtro de 755 nm incorpora una matriz de microlentes difractivas (tecnología Honeycomb o panal de abejas). Esta óptica redistribuye el haz homogéneo de entrada en decenas de microhaces colimados de altísima densidad energética. Al incidir en el tejido, la irradiancia en cada microfoco supera el umbral de ionización del medio biológico sin elevar la temperatura global de la piel, produciendo el fenómeno denominado Ruptura Óptica Inducida por Láser (Laser-Induced Optical Breakdown, o LIOB).
- Mecanismo Biológico y Remodelación Tisular:
- Formación de Vacuolas: Los LIOBs generan microcavitaciones o vacuolas de plasma intraepidérmicas localizadas.
- Mecanotransducción: La onda expansiva mecánica generada por la vacuola viaja a través de la epidermis hacia la dermis papilar sin romper la membrana basal ni causar ablación de la capa córnea.
- Cascada Inflamatoria Estéril: Las células sometidas a esta tensión mecánica liberan factores de crecimiento celular, interleucinas y citoquinas que estimulan a los fibroblastos dérmicos a sintetizar nuevo colágeno tipo I, fibras elásticas y glicosaminoglicanos.
- Aplicación en Melasma Fraccionado: Permite fragmentar el pigmento melánico patológico de manera sutil y progresiva sin activar los receptores inflamatorios del melanocito, minimizando el temido efecto rebote.
- Construcción Mecánica: Carcasa cilíndrica de aluminio médico negro mate con dos ranuras circulares plateadas antideslizantes, rematada por un collarín superior con un puntero vertical metálico unipolar que sirve como distanciómetro milimétrico sobre el plano cutáneo.

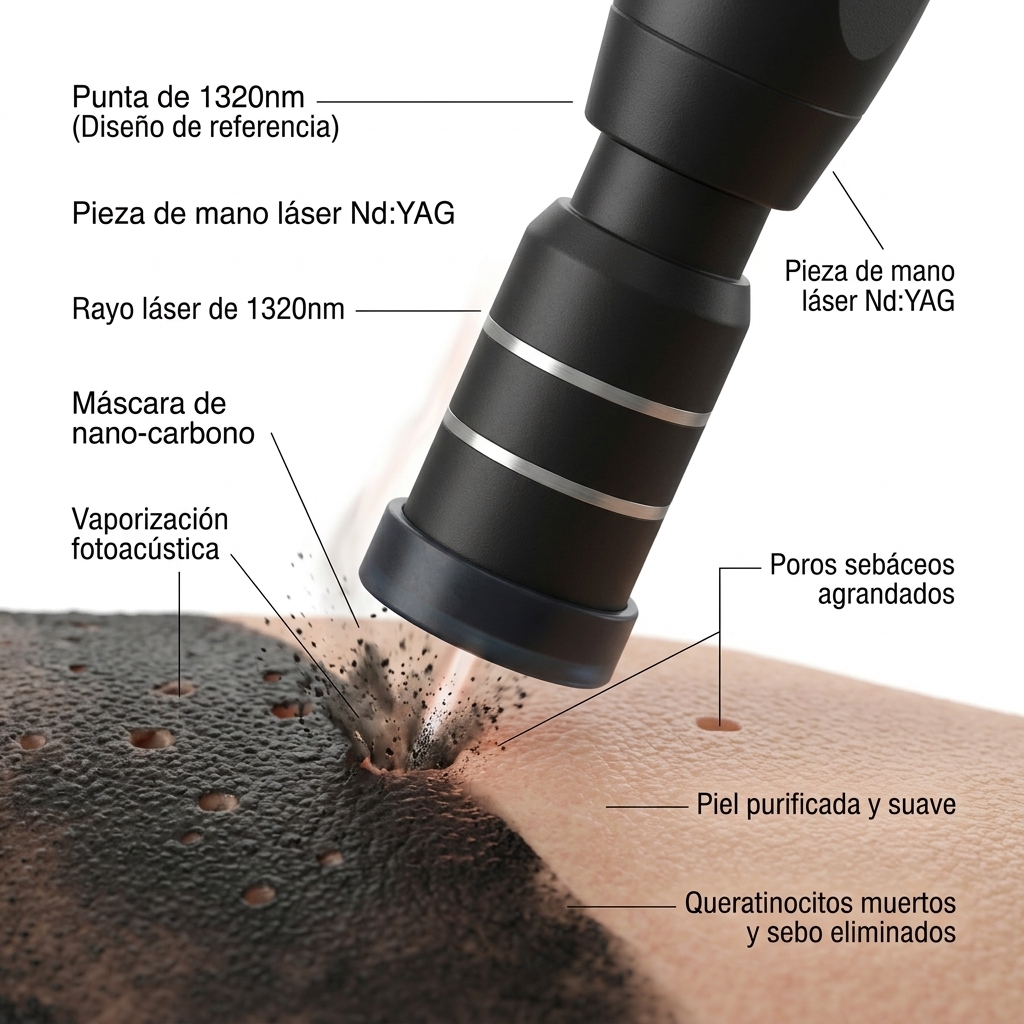

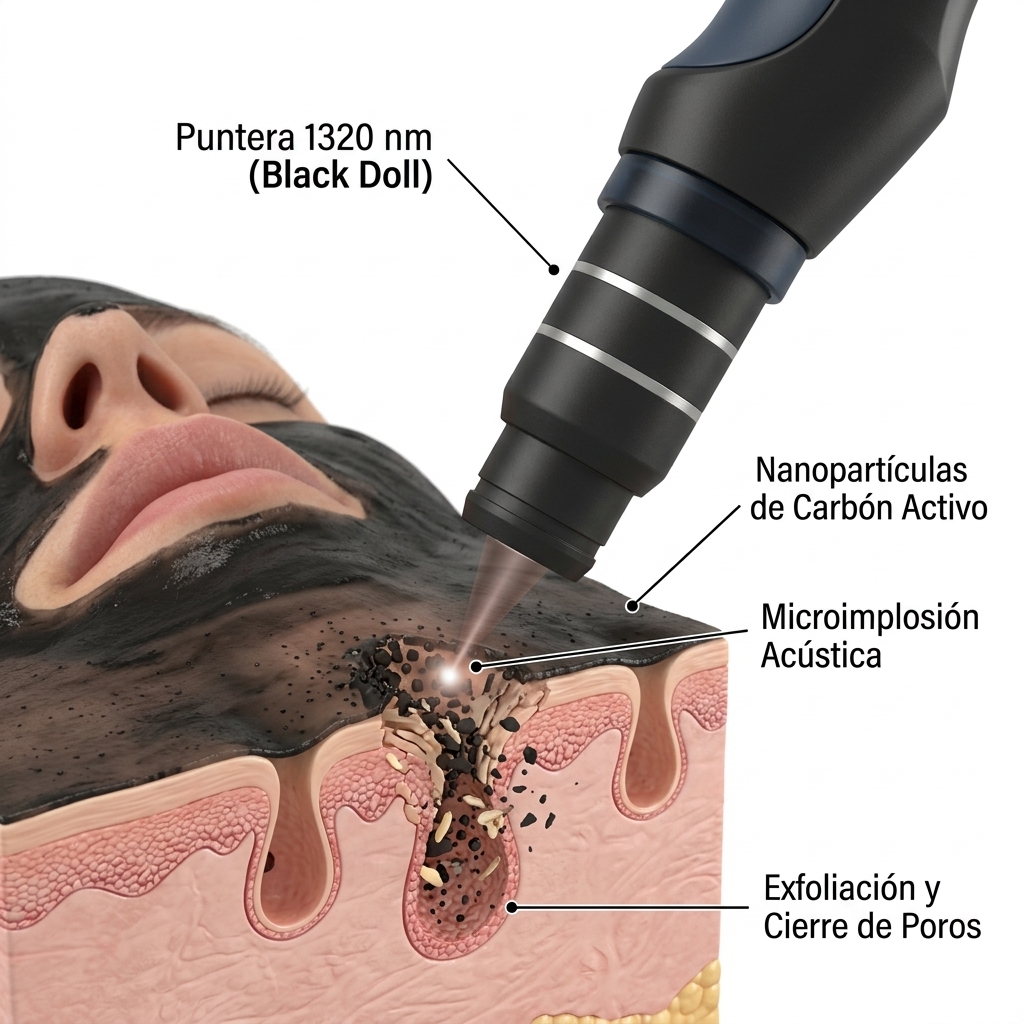

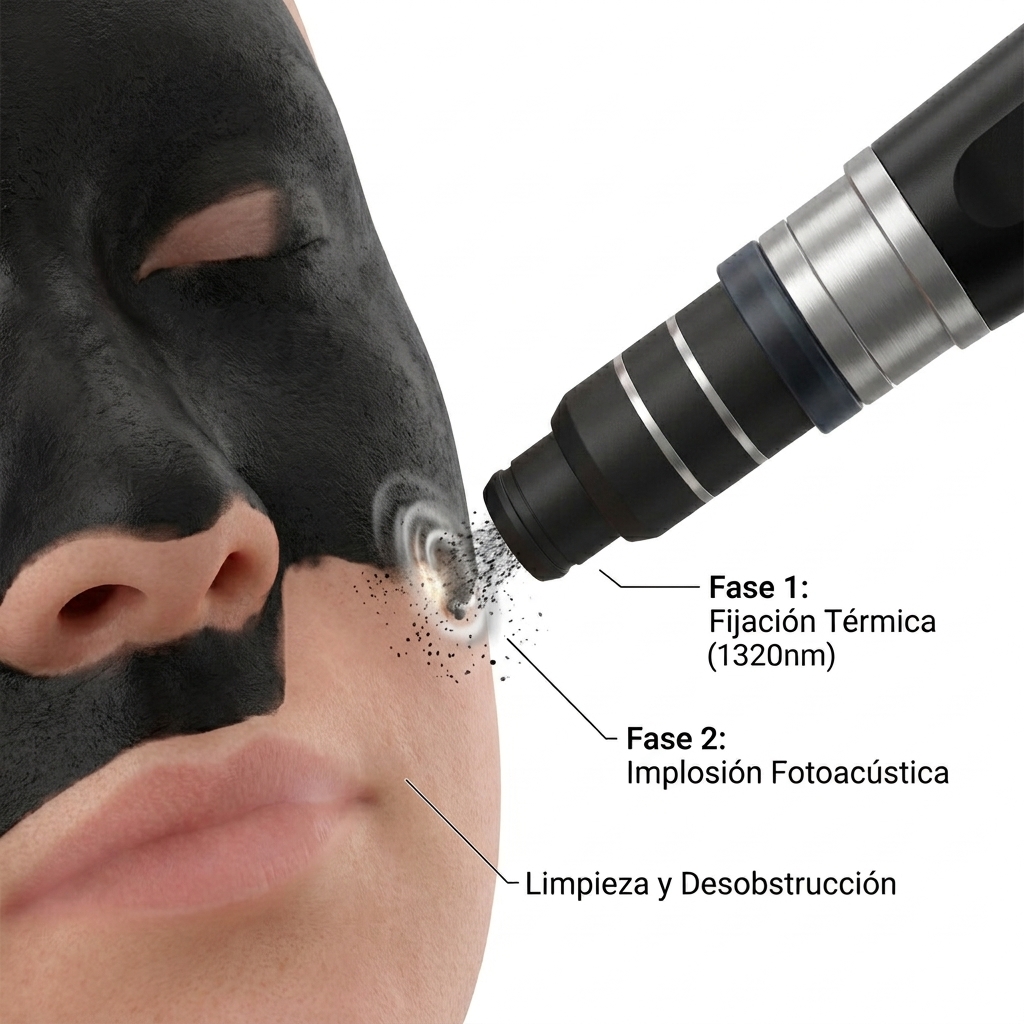

2.4.4 Filtro de 1320 nm: Terapia Combinada con Nanopartículas de Carbón (Hollywood Peel)
┌──────────────────────────────────────────────┐
│ CABEZAL BLACK DOLL / 1320 nm │
│ (Cilindro negro macizo / Cuello escalonado) │
└──────────────────────┬───────────────────────┘
│
▼
┌──────────────────────────────────────────────┐
│ Aplicación Tópica de Carbón Activado │
│ Penetración en poros y folículos pilosos │
└──────────────────────┬──────────────────────┘
│
▼
┌──────────────────────────────────────────────┐
│ Vaporización Fotoacústica del Nanocarbón │
│ Implosión localizada de micropartículas │
└──────────────────────┬──────────────────────┘
│
┌────────────────────────────┴────────────────────────────┐
▼ ▼
EXFOLIACIÓN EPIDÉRMICA MECÁNICA FOTOTERMIA CONTROLADA
• Remoción del estrato córneo residual • Reducción de la glándula sebácea
• Limpieza y desobstrucción folicular • Estímulo térmico suave en dermis
• Unificación inmediata de la textura • Cierre ostial evidente- Fundamentación Biofísica: La emisión a 1320 nm posee una absorción moderada en el agua tisular y baja afinidad por la melanina endógena aislada. Sin embargo, al integrarse con un cromóforo exógeno altamente afín (loción de carbón activado coloidal con partículas de orden nanométrico), el coeficiente de absorción en la superficie cutánea se incrementa exponencialmente.
- Mecanismo Biológico y Efecto Clínico:
- Penetración Foliocelular: La loción de carbón penetra activamente en los orificios foliculares y microrelieves del estrato córneo.
- Microimplosión Acústica: Al disparar el láser de picosegundos, las partículas de carbón absorben instantáneamente la radiación e implosionan fotoacústicamente.
- Exfoliación Mecánica Selectiva: La implosión remueve los corneocitos queratinizados superficiales, bacterias intraluminares (Cutibacterium acnes) y el tapón sebáceo de forma no ablativa.
- Efecto Térmico Secundario: La disipación térmica controlada resultante genera una estimulación subyacente en la pared del folículo pilosebáceo, favoreciendo la contracción de los poros dilatados y homogeneizando la textura dérmica superficial.
- Construcción Mecánica: Puntera tubular robusta fabricada en aleación de aluminio negro satinado con un cuello distal escalonado y ranuras de agarre, identificada en configuración clínica para protocolos Black Doll o Carbon Peel.
2.5 Resumen Comparativo de Interacción Óptica y Biomecánica
El profesional médico deberá evaluar exhaustivamente la siguiente matriz de correlación clínica para seleccionar el accesorio adecuado antes de iniciar cualquier protocolo en el sistema PICOLaser®:
- Longitud de Onda 1064 nm:
- Profundidad de Penetración: Dermis profunda y tejido celular subcutáneo superficial (3.0 a 5.0 mm).
- Cromóforos Primarios: Tinta negra, azul profundo, carbón y melanina dérmica.
- Objetivo Terapéutico: Tatuajes oscuros, nevus de Ota, nevus de Ito, melanocitosis dérmica e hiperpigmentaciones profundas en fototipos de Fitzpatrick I al VI.
- Longitud de Onda 532 nm:
- Profundidad de Penetración: Epidermis y dermis papilar superficial (0.5 a 1.0 mm).
- Cromóforos Primarios: Melanina epidérmica, oxihemoglobina y tintas cálidas (rojo, naranja, amarillo).
- Objetivo Terapéutico: Efélides, lentigos solares, manchas café con leche y tatuajes multicolores cálidos.
- Longitud de Onda 755 nm (Matriz Fraccionada Honeycomb):
- Profundidad de Penetración: Epidermis y dermis papilar mediante microzonas focales de plasma.
- Cromóforos Primarios: Agua intracelular/tejido diana a nivel microscópico y melanina.
- Objetivo Terapéutico: Rejuvenecimiento facial no ablativo, inducción de neocolagénesis mediante LIOBs, tratamiento delicado de melasma y remodelación de cicatrices de acné y ritidosis superficial.
- Longitud de Onda 1320 nm (Protocolo Nanocarbón):
- Profundidad de Penetración: Estrato córneo y conducto folicular superficial.
- Cromóforos Primarios: Suspensión tópica de carbón exógeno activado.
- Objetivo Terapéutico: Exfoliación mecánica superficial, regulación sebácea, disminución del diámetro de los poros (ostia foliculares) y tratamiento de fotorejuvenecimiento Hollywood Peel.
Aplicaciones Clínicas, Indicaciones Dermatológicas y Selección del Paciente
3. Aplicaciones Clínicas, Indicaciones Dermatológicas y Selección del Paciente
Fundamentación Anatómica, Biofotónica y Mecanismos de Interacción Tisular
El tratamiento mediante tecnología de picosegundos con el sistema PICOLaser® fundamenta su eficacia en el principio de la fototermólisis selectiva avanzada y el efecto fotoacústico dominante. A diferencia de los sistemas de pulso largo o nanosegundos convencionales, la emisión de energía ultracorta en el rango de los picosegundos suministra una densidad de potencia de 0.4 a 0.70 GigaWatts directamente sobre los cromóforos diana.
Cuando la radiación electromagnética colisiona con partículas exógenas de tinta o acúmulos endógenos de melanina, la tasa de absorción de energía supera con creces el tiempo de relajación térmica y el tiempo de relajación acústica del objetivo microestructural. En consecuencia, se genera un gradiente de presión mecánico interno denominado confinamiento de estrés fotoacústico. Dicho fenómeno fragmenta los depósitos macromoleculares de pigmento en micropartículas subcelulares de tamaño pulverizado, facilitando una fagocitosis altamente eficiente por parte del sistema reticuloendotelial y los macrófagos tisulares dérmicos, eliminándolos posteriormente a través de las vías linfáticas periféricas sin inducir daño térmico colateral en el estroma circundante.
+-----------------------------------------------------------------------------------+
| CONFINAMIENTO DE ESTRÉS FOTOACÚSTICO (PICOSECOND) |
| |
| Pulso Láser Ultracorto (Picosegundos) |
| │ |
| ▼ |
| Absorción Selectiva en Cromóforo (Melanina / Tinta) |
| │ |
| ▼ |
| Onda de Choque Mecánica Instantánea (Picoacústica) |
| │ |
| ▼ |
| Pulverización Microparticular del Pigmento |
| │ |
| ▼ |
| Fagocitosis Acelerada por Macrófagos Tisulares Dérmicos |
| │ |
| ▼ |
| Drenaje Linfático y Aclaramiento sin Daño Térmico Perilesional |
+-----------------------------------------------------------------------------------+Indicaciones Clínicas Dermatológicas y Selección de Filtros Ópticos
El equipo PICOLaser® dispone de cuatro filtros intercambiables adaptados a la pieza de mano para abordar un espectro integral de patologías y condiciones estéticas:
1. Eliminación de Tatuajes Monocromáticos, Multicolores y Micropigmentación Cosmética
- Filtro 1064 nm: Selección obligatoria para tintas oscuras, pigmentos negros densos, azules profundos, grises y micropigmentación correctiva en cejas o delineados dérmicos. Presenta la penetración cutánea más profunda y la menor interferencia con la melanina epidérmica, minimizando el riesgo de discromías en fototipos altos.
- Filtro 532 nm: Indicado para tintas cálidas de absorción superficial a media, tales como rojo, naranja, amarillo y tonos violáceos.
- Filtro 755 nm: Diseñado específicamente para pigmentos recalcitrantes verdes, turquesas, cian y azul cielo, altamente resistentes a las longitudes de onda tradicionales.

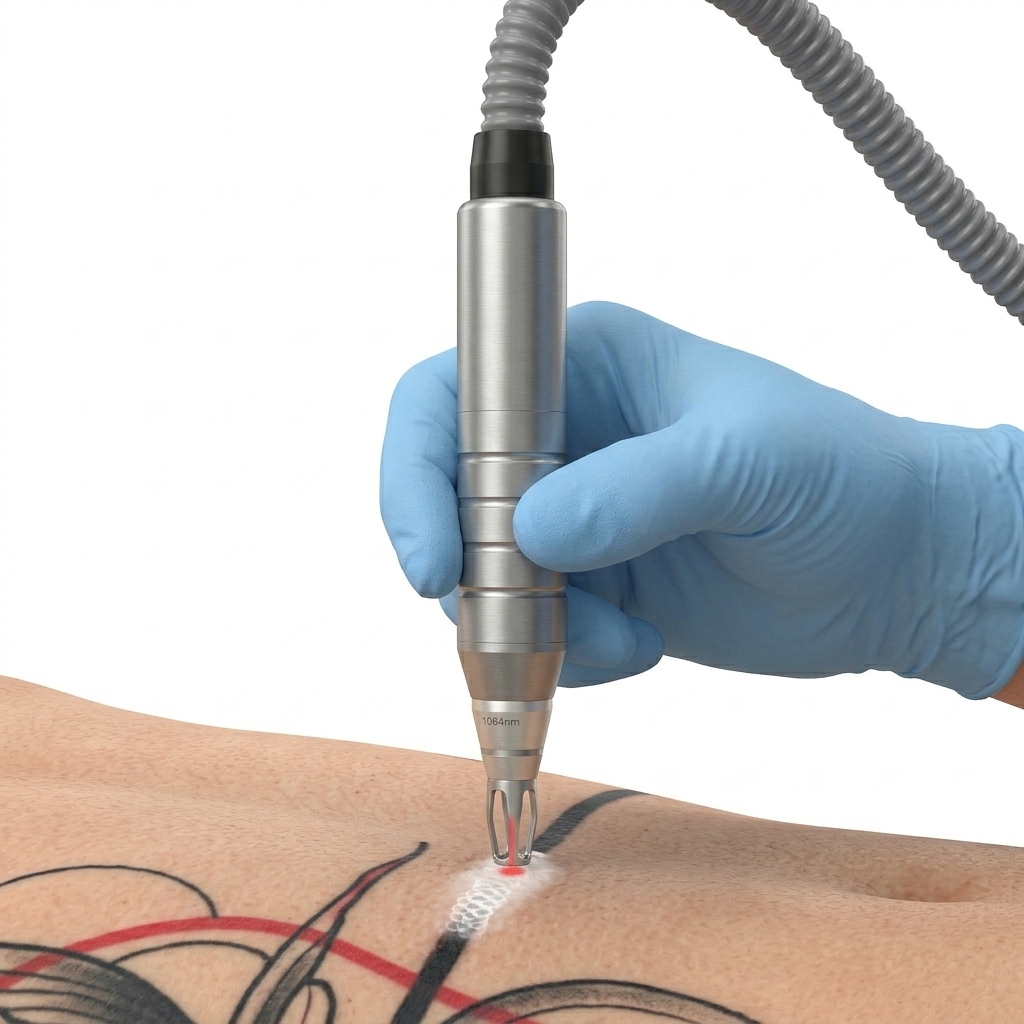

- Checkpoint Clínico Inmediato: El operador deberá observar el blanqueamiento inmediato o efecto de escarcha epidérmica (frosting), producto de la liberación submicroscópica de vapor y gas dentro de los queratinocitos y la dermis papilar tras la fragmentación de la tinta.
2. Lesiones Pigmentadas Benignas Epidérmicas y Dérmicas
- Léntigos Solares, Efélides y Manchas Seniles: Se utilizará el filtro de 532 nm para lesiones netamente epidérmicas superficiales o el filtro de 755 nm/1064 nm según el fototipo del paciente. El objetivo terapéutico reside en el oscurecimiento transitorio de la lesión dentro de las primeras horas, seguido de una microdescamación seca en un periodo de 7 a 14 días.
- Nevo de Ota y Nevo de Ito: Se implementará el filtro de 1064 nm debido a la localización de los melanocitos dendríticos en los tercios medio y profundo de la dermis. La energía picoacústica permite tratar estas discromías congénitas sin comprometer la epidermis basal.

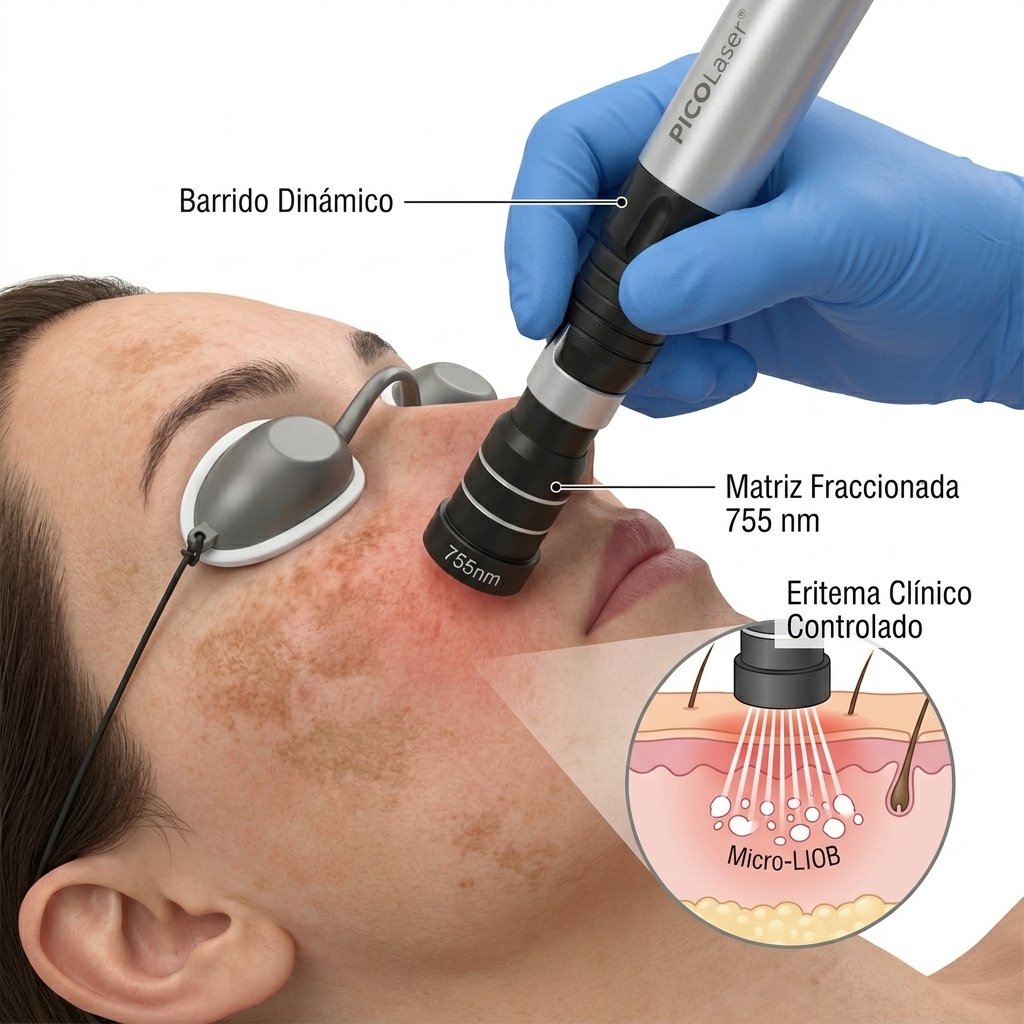

- Melasma Recalcitrante: Se aplicará la técnica de Laser Toning con el filtro de 1064 nm en modalidades de baja fluencia y alta frecuencia. Se busca disgregar los melanosomas hiperactivos sin desencadenar una respuesta inflamatoria mediada por prostaglandinas, previniendo el rebote pigmentario o la hiperpigmentación postinflamatoria (HPI).

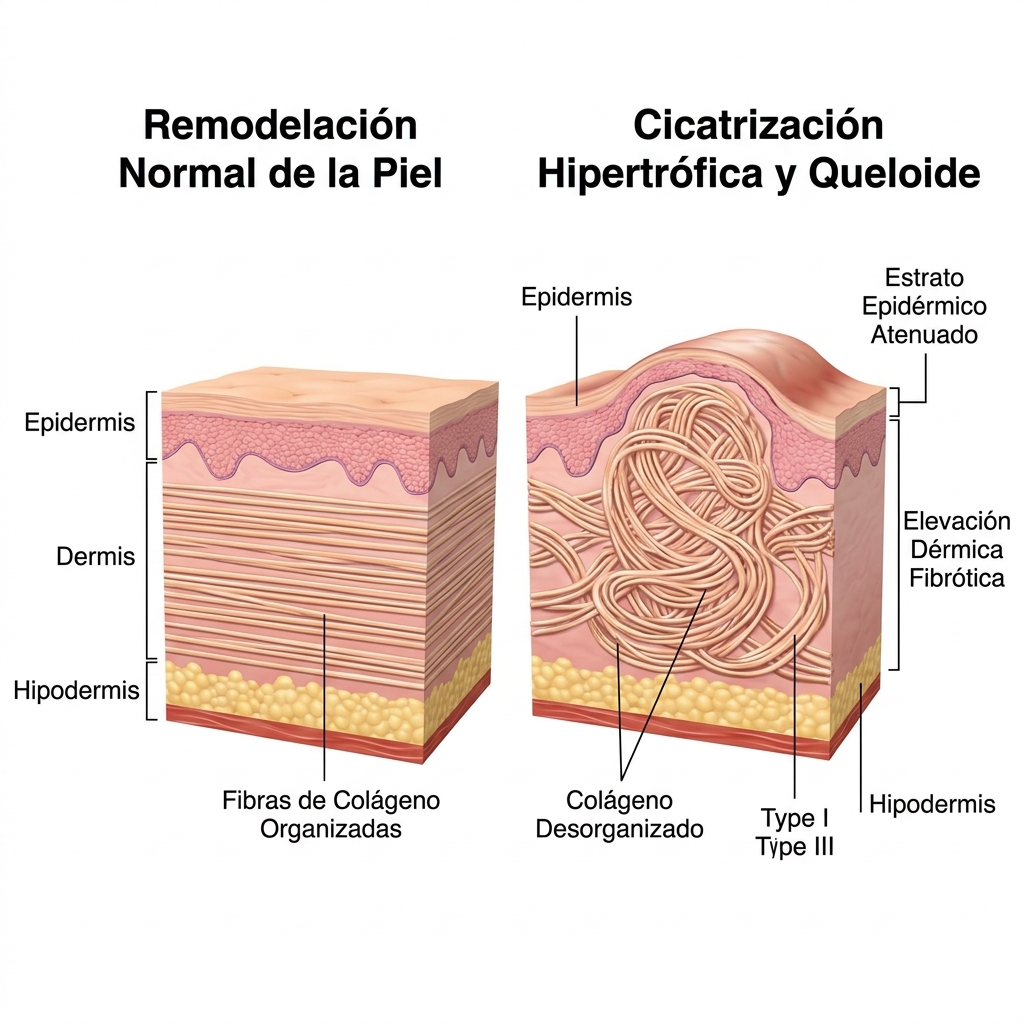

3. Rejuvenecimiento Cutáneo No Ablativo, Cicatrices de Acné y Atenuación de Arrugas
- Mediante el uso de fluencias controladas con longitudes de onda de 1064 nm y 755 nm, se inducen fenómenos de ruptura óptica inducida por láser (LIOB, por sus siglas en inglés: Laser-Induced Optical Breakdown) en la unión dermoepidérmica. Dicho microdaño mecánico no térmico estimula de forma inmediata la cascada biológica de reparación, activando a los fibroblastos dérmicos para la neocolagénesis (colágeno tipo I y III) y neoelastogénesis progresiva.
4. Tratamiento Complementario de Arañas Vasculares Superficiales
- Se empleará la longitud de onda de 532 nm o 1064 nm según el calibre y profundidad de las telangiectasias faciales o corporales, basándose en la absorción pico de la oxihemoglobina. El endpoint consiste en el colapso vascular visible o cambio de coloración a tono violáceo oscuro inmediato.
5. Limpieza Profunda, Control de Poros Dilatados y Tono Cutáneo (Protocolo Hollywood Peel)
- Filtro 1320 nm: Diseñado para utilizarse en combinación con una mascarilla de carbón activado tópico de grado nanométrico. Las partículas de carbón penetran profundamente en los ostia foliculares; al ser impactadas por la radiación de 1320 nm, el carbón implosiona fotoacústicamente, vaporizando las impurezas sebáceas, exfoliando las capas queratinizadas superficiales y provocando una termocontracción de las paredes de los poros dilatados.

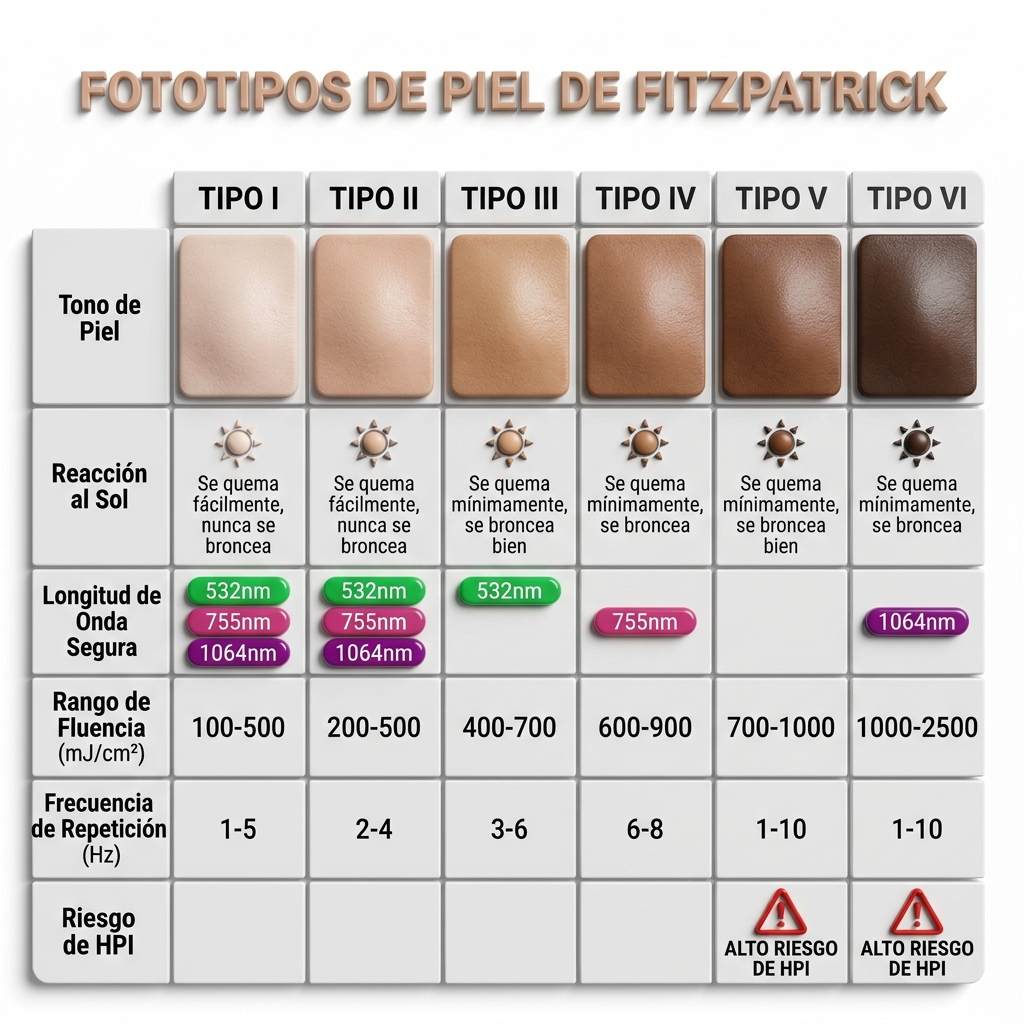

Selección y Criterios según la Escala de Fototipos de Fitzpatrick
La personalización de los parámetros en el PICOLaser® deberá regirse de manera estricta por el fototipo cutáneo del paciente para garantizar un perfil de seguridad óptimo:
- Fototipos I y II (Piel muy clara a blanca nórdica / quema fácil, no broncea o mínimo bronceado):
- Tolerancia biológica: Alta resistencia a la energía fotónica; riesgo basal mínimo de hiperpigmentación postinflamatoria.
- Selección de longitud de onda: Se podrá utilizar 532 nm, 755 nm y 1064 nm sin restricciones directas de melanina competitiva epidérmica.
- Rango de Fluencia: 800 a 2.500 mJ/cm² en remoción de tatuajes; 300 a 800 mJ/cm² en lesiones pigmentadas.
- Frecuencia de Disparo: 2 a 6 Hz según la destreza del operador.
- Fototipos III y IV (Piel blanca caucásica a morena clara / quema moderadamente, broncea con facilidad):
- Tolerancia biológica: Reactividad moderada de los melanocitos basales. Se requiere precaución con el filtro de 532 nm.
- Selección de longitud de onda: Preferencia de 1064 nm y 755 nm. La longitud de 532 nm se limitará estrictamente a lesiones epidérmicas individuales o tintas rojas puntuales.
- Rango de Fluencia: 400 a 1.200 mJ/cm² en tatuajes; 200 a 500 mJ/cm² en lesiones pigmentadas superficiales.
- Frecuencia de Disparo: 2 a 5 Hz.
- Fototipos V y VI (Piel morena oscura a negra / rara vez quema, broncea profusamente):

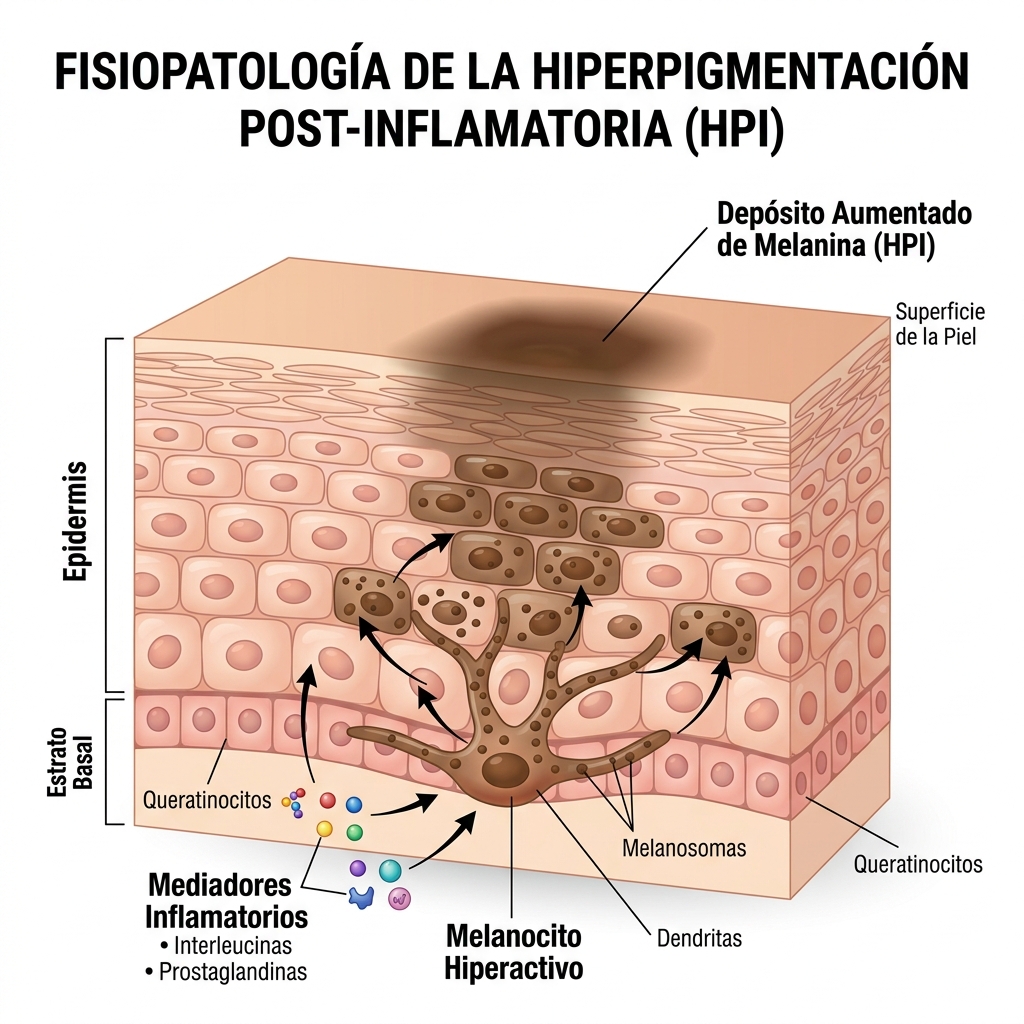

- Tolerancia biológica: Elevadísimo riesgo de hiperpigmentación postinflamatoria (HPI) y acromías o hipopigmentaciones irreversibles por daño a la melanina basal.
- Selección de longitud de onda: Uso casi exclusivo del filtro de 1064 nm. Queda contraindicado el uso del filtro de 532 nm en áreas amplias debido a la alta competencia melánica.
- Rango de Fluencia: Fluencias bajas a moderadas, de 100 a 600 mJ/cm².
- Frecuencia de Disparo: 1 a 3 Hz para evitar acumulación térmica perilesional.

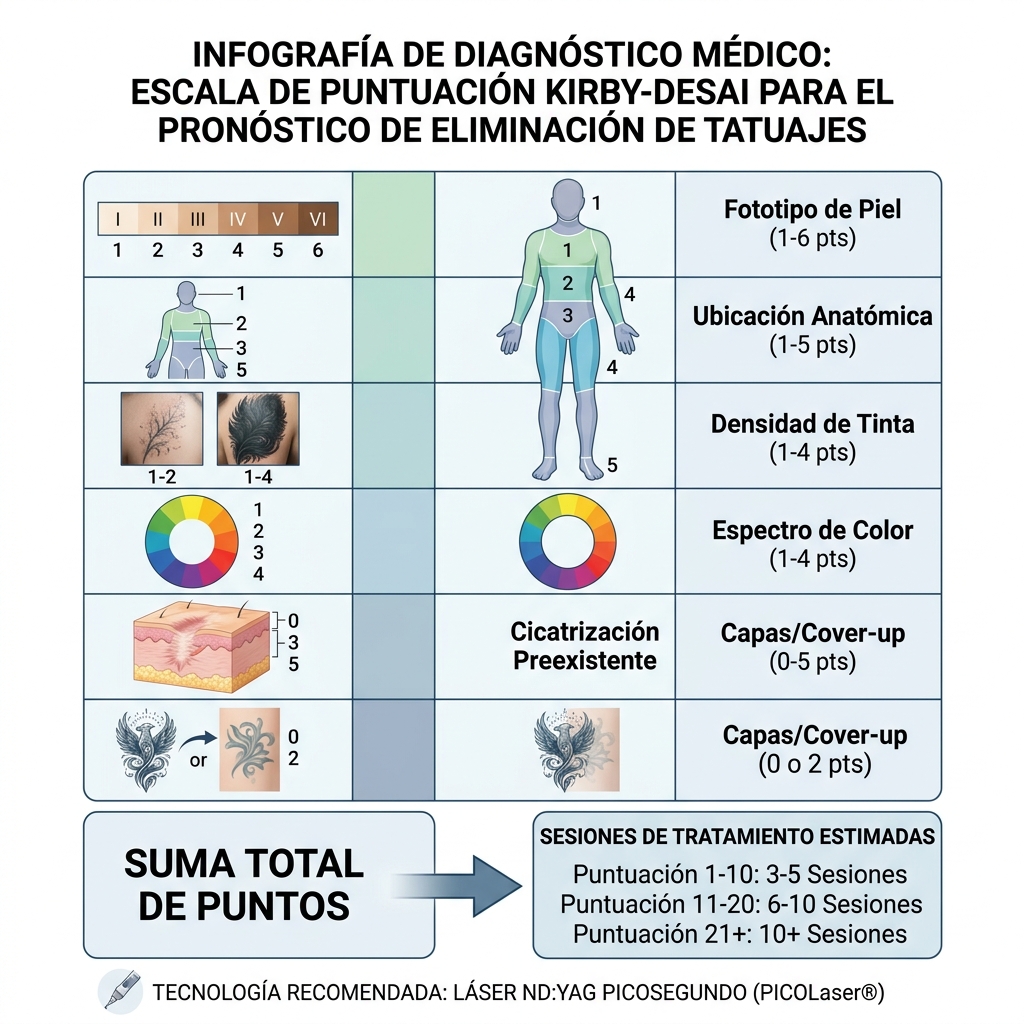

Evaluación Pronóstica de Tatuajes Mediante la Escala Kirby-Desai
Para determinar con precisión científica el número de sesiones requeridas en la eliminación de tatuajes, el profesional médico deberá aplicar y documentar la escala Kirby-Desai, la cual asigna un valor numérico a seis factores determinantes:
+-----------------------------------------------------------------------------------+
| ESTRUCTURA DE PUNTUACIÓN KIRBY-DESAI |
| |
| 1. FOTOTIPO (Fitzpatrick I-VI) Puntos: 1 a 6 |
| 2. UBICACIÓN ANATÓMICA (Cabeza a Extremidades) Puntos: 1 a 5 |
| 3. CANTIDAD DE TINTA (Sombra a Cobertura Densa) Puntos: 1 a 4 |
| 4. SUPERPOSICIÓN DE COLORES (Monocromo a >4) Puntos: 1 a 4 |
| 5. PRESENCIA DE CICATRIZ PREVIA (Ninguna a Severa) Puntos: 0 a 5 |
| 6. CAPAS / COVER-UP (Original vs Retatuado) Puntos: 0 o 2 |
| |
| TOTAL ESTIMADO = SUMATORIA DIRECTA DE PUNTOS = NÚMERO DE SESIONES BASE |
+-----------------------------------------------------------------------------------+- Tipo de Piel (Escala Fitzpatrick): Fototipo I (1 punto), Fototipo II (2 puntos), Fototipo III (3 puntos), Fototipo IV (4 puntos), Fototipo V (5 puntos), Fototipo VI (6 puntos).
- Ubicación Anatómica: Cabeza y cuello (1 punto; excelente vascularización linfática), Tronco superior y brazos proximales (2 puntos), Tronco inferior y piernas proximales (3 puntos), Extremidades distales / manos y pies (5 puntos; retorno linfático lento).
- Cantidad de Tinta: Sombreado leve/tatuaje aficionado (1 punto), Contorno simple/tinta moderada (2 puntos), Tatuaje profesional denso (3 puntos), Saturación masiva de pigmento (4 puntos).
- Colores Empleados: Solo negro/monocromático (1 punto), Predominio de negro con detalles rojos (2 puntos), Mezcla de negro, rojo y otros pigmentos secundarios (3 puntos), Tatuajes multicolores complejos que incluyen verde, cian, amarillo o blanco (4 puntos).
- Presencia de Cicatrización o Cambios Tisulares Previos: Sin cicatriz (0 puntos), Fibrosis leve o textura irregular (1 punto), Cicatriz hipertrófica moderada (3 puntos), Cicatriz queloidea o daño tisular severo preexistente (5 puntos).
- Capas de Pigmento / Cover-Up: Tatuaje simple original (0 puntos), Tatuaje cubierto sobre otro anterior (cover-up que duplica la densidad de tinta en la dermis) (2 puntos).
Interpretación: La sumatoria total de puntos otorga el número de sesiones clínicas estimadas requeridas para una remoción superior al 90% del pigmento.

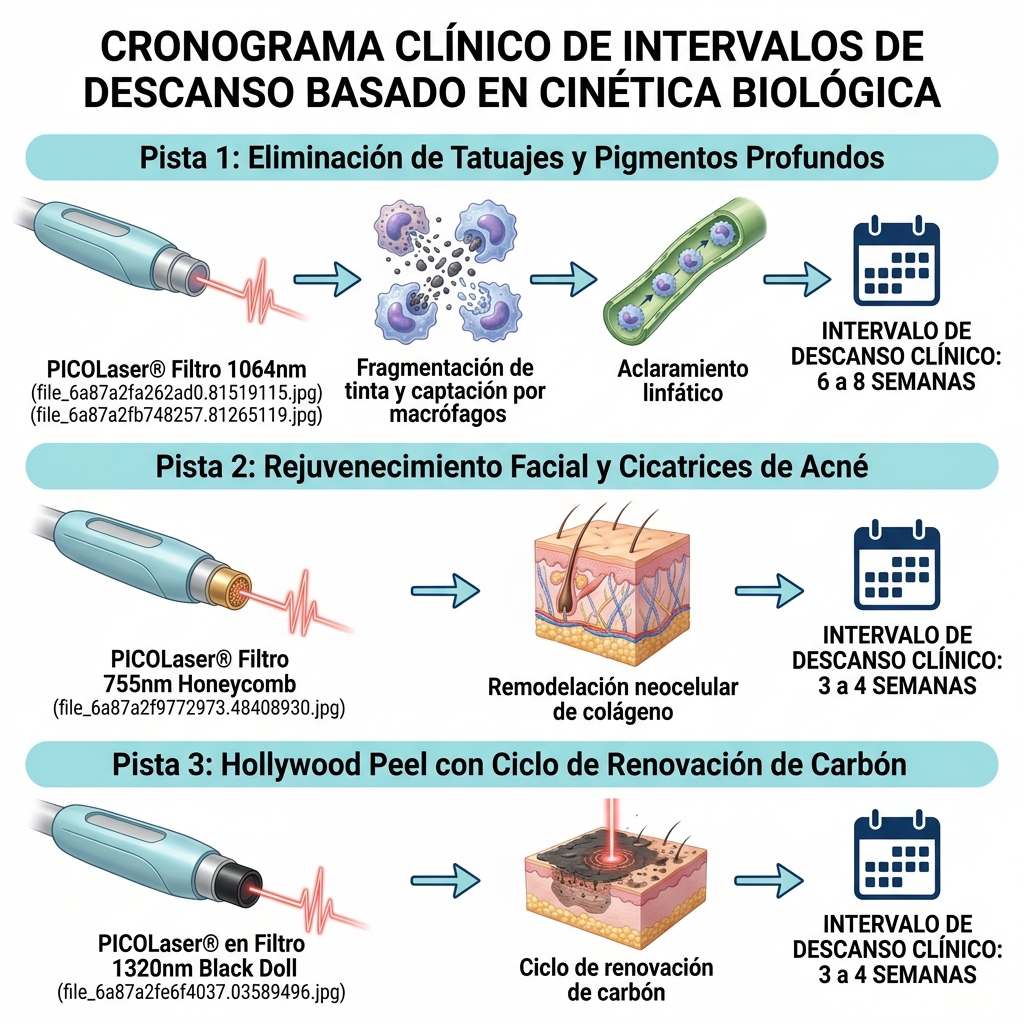

Intervalos de Tratamiento y Manejo de Expectativas
- Eliminación de Tatuajes: El intervalo obligatorio entre sesiones será de 6 a 8 semanas como mínimo. Reducir este intervalo no acelera el proceso, ya que la lisis y eliminación macrofágica del pigmento alcanza su pico de actividad entre las semanas 4 y 6 posteriores al impacto picoacústico. En fototipos V y VI, el intervalo se extenderá a 8 a 10 semanas para monitorear la estabilidad pigmentaria epidérmica.
- Lesiones Pigmentadas Benignas: Intervalo de 3 a 4 semanas entre sesiones, requiriendo generalmente de 1 a 3 sesiones para léntigos y de 4 a 8 sesiones para melasma bajo régimen no ablativo.
- Protocolo Hollywood Peel y Rejuvenecimiento Facial: Intervalo de 2 a 3 semanas entre sesiones, recomendándose ciclos de 4 a 6 sesiones para alcanzar máxima luminosidad, refinamiento de poros y remodelación dérmica.
- Manejo de Expectativas: El profesional deberá informar formalmente al paciente que la remoción completa de un tatuaje o el aclaramiento de un melasma no es un procedimiento de sesión única. Se explicará detalladamente la posibilidad de hipopigmentación transitoria, eritema postratamiento de 24 a 48 horas y la necesidad imperativa del uso estricto de fotoprotección de amplio espectro (FPS 50+) para evitar complicaciones pigmentarias secundarias.
Cartografía Anatómica Clínica: Zonas Tratables y Áreas Críticas/Prohibidas
4. Cartografía Anatómica Clínica: Zonas Tratables y Áreas Críticas/Prohibidas
Fundamentación Anatomo-Histológica y Mecanismos de Interacción Tisular en Picosegundos
El abordaje con láser Nd:YAG Picosegundo (PICOLaser®) exige un conocimiento tridimensional riguroso de las estructuras dérmicas, epidérmicas, vasculares y nerviosas del cuerpo humano. Al operar con longitudes de onda de 532 nm, 755 nm, 1064 nm y 1320 nm, y fluencias que oscilan entre 100 mJ/cm² y 2500 mJ/cm² con un tamaño de haz focalizado de 3 mm y potencias pico de 0.4 a 0.70 GW, la interacción sobre los tejidos se rige principalmente por el efecto fotoacústico y fotomecánico, minimizando la difusión térmica periférica. No obstante, la densidad energética concentrada en pulsos de ultracorta duración puede inducir daño irreversible por cavitación acústica si se aplica sobre estructuras biológicas no diana o tejidos con escasa tolerancia mecánica.
La cartografía clínica no es una delimitación superficial, sino un marco preventivo que evalúa el espesor del estrato córneo, la densidad de anejos cutáneos, la presencia de plexos vasculares superficiales, el plano óseo subyacente y la distribución de cromóforos biológicos (melanina, hemoglobina) frente a pigmentos exógenos (tintas de tatuaje).
Mapeo Facial: Zonas de Alta Eficacia y Delimitación Anatómica
El rostro presenta variaciones críticas en cuanto a grosor dérmico, vascularización y presencia de estructuras anexiales. Se delimitan las siguientes áreas topográficas:
[ ZONA FRONTAL / GLABELA ]
(Tratamiento seguro / Cuidado óseo)
|
[ REGIÓN PERIORBITARIA ] ---- [ REBORDE ORBITARIO ]
(Protección Escleral OBLIGATORIA) (Zona de Exclusión Estricta)
|
[ REGIÓN MALAR Y CIGOMÁTICA ]
(Alta respuesta: Melasma, Léntigos)
|
[ REGIÓN PERIBUCAL ]
(Cuidado bermellón / Evitar mucosas)
|
[ BORDE MANDIBULAR Y MENTÓN ]
(Ajuste dosimétrico en hueso)1. Región Frontal y Glabelar
- Características anatómicas: Piel de grosor intermedio firmemente adherida al periostio subyacente mediante el músculo frontal y gálea aponeurótica. Escasa presencia de tejido celular subcutáneo amortiguador.
- Indicaciones clínicas: Léntigos solares, manchas seniles, secuelas de acné y rejuvenecimiento no ablativo (Protocolo Hollywood Peel con 1320 nm).
- Precauciones y dosimetría: Al emitir el pulso sobre la zona frontal, las ondas de choque fotoacústicas rebotan contra la tabla ósea frontal, incrementando la percepción sensitiva del paciente. Se deberá traccionar suavemente la piel perpendicular al hueso o angular la pieza de mano de forma controlada para disipar el estrés mecánico.
2. Región Malar, Cigomática y Mejillas
- Características anatómicas: Cojinetes grasos malares profundos y superficiales, dermis rica en vascularización y glándulas sebáceas. Representa la zona con mayor volumen tisular amortiguador del rostro.
- Indicaciones clínicas: Área de máxima eficacia terapéutica para melasma epidérmico y dérmico, Nevus de Ota, efélides y aclaramiento de pigmentos con 1064 nm o 755 nm.
- Endpoint clínico: Generación de un eritema leve a moderado y edema transitorio perifocal sin disrupción de la barrera epidérmica (blanqueamiento o frosting inmediato sutil y reversible en lesiones pigmentadas epidérmicas).
3. Región Nasal y Peribucal
- Características anatómicas: Transición a epitelios glandulares en el dorso/alas nasales y presencia del músculo orbicular de los labios con microvascularización superficial.
- Indicaciones clínicas: Arañas vasculares superficiales, hiperpigmentación peribucal y poro dilatado.
- Precauciones: El operador deberá mantener una distancia de seguridad mínima de 5 mm respecto al borde del bermellón labial al utilizar longitudes de onda con alta afinidad por melanina o carbón, previniendo quemaduras en la mucosa labial.
Mapeo Corporal: Tórax, Espalda, Abdomen y Extremidades
La piel corporal exhibe un recambio celular epidérmico más lento y una menor concentración de unidades pilosebáceas en comparación con el rostro, lo que impacta directamente en los tiempos de cicatrización y eliminación macrofágica de pigmentos fragmentados.
1. Región Dorsal y Torácica
- Características anatómicas: Dermis reticular densa con abundante colágeno tipo I. Alta densidad de melanina en lesiones actínicas en la parte superior de la espalda y hombros.
- Indicaciones clínicas: Eliminación de tatuajes de gran calibre, léntigos en áreas fotoexpuestas y lesiones pigmentadas benignas.
- Protocolo de aplicación: Se deberá realizar un barrido homogéneo manteniendo el spot de 3 mm perpendicular (90°) respecto a la superficie cutánea. La energía se modulará progresivamente desde 500 mJ/cm² hasta alcanzar el frosting óptico deseado en tatuajes, o sub-frosting en patología pigmentaria melánica difusa.
2. Extremidades Superiores e Inferiores
- Características anatómicas: Gradiente de vascularización decreciente en dirección distal. La circulación linfática en antebrazos, manos, piernas y pies es más lenta, prolongando el aclaramiento del pigmento fragmentado.
- Consideraciones clínicas: En antebrazos y piernas, la proximidad de relieves óseos (cresta tibial, cúbito, radio, maléolos) requiere reducir la fluencia entre un 15% y un 25% para evitar equimosis o hematomas subcutáneos inducidos por el impacto fotoacústico directo sobre el periostio.
Mapeo de Zonas de Riesgo Crítico y Áreas Prohibidas
El operador médico deberá interiorizar las áreas anatómicas de exclusión absoluta y relativa con el fin de garantizar la integridad del paciente y evitar complicaciones médico-legales.
+-----------------------------------------------------------+
| ZONAS DE EXCLUSIÓN ABSOLUTA / CRÍTICA |
+-----------------------------------------------------------+
| 1. Globo Ocular y Reborde Orbitario Interno |
| 2. Glándula Tiroides y Cartílago Tiroides |
| 3. Lesiones Melanocíticas Sospechosas / Nevus Displásicos |
| 4. Mucosas Oral, Nasal, Genital y Ocular |
| 5. Piel con Pérdida de Integridad / Infección Activa |
| 6. Zonas con Rellenos Dérmicos Recientes (< 30 días) |
+-----------------------------------------------------------+1. Región Intraorbitaria y Reborde Orbitario Interno
- Nivel de riesgo: Daño ocular irreversible, ceguera, coagulación retiniana y perforación del iris.
- Fundamento: La melanina del epitelio pigmentario de la retina y la hemoglobina coroidea absorben intensamente las longitudes de onda de 532 nm, 755 nm y 1064 nm. Incluso los párpados cerrados no ofrecen protección frente a la radiación láser de picosegundos.
- Criterio de seguridad: Queda estrictamente prohibido realizar disparos dentro del reborde óseo orbitario si no se cuenta con protectores oculares oclusivos intraoculares (escudos esclerales) de grado médico fabricados en acero inoxidable o titanio, colocados bajo anestesia tópica oftálmica. Las gafas de protección externa del paciente (incluidas en los accesorios) solo son aptas para tratamientos en regiones extraorbitarias.
2. Proyección Anatómica de la Glándula Tiroides
- Nivel de riesgo: Estimulación térmica/mecánica del parénquima glandular tiroideo y plexos vasculares cervicales profundos.
- Fundamento: En la cara anterior del cuello, entre las vértebras C5 y T1, la glándula tiroides se encuentra en un plano superficial protegida únicamente por los músculos infrahioideos y la fascia cervical superficial.
- Criterio de seguridad: Se prohíbe el disparo directo con fluencias terapéuticas sobre el itsmo y lóbulos tiroideos en tratamientos corporales o de escote. El abordaje del cuello debe limitarse a la región submandibular lateral y zonas laterales periféricas, evitando la línea media traqueo-tiroidea.
3. Nevus Displásicos y Lesiones Melanocíticas Sospechosas
- Nivel de riesgo: Alteración histopatológica, retraso diagnóstico de melanoma maligno y diseminación atípica.
- Fundamento: La fragmentación fotoacústica de un melanoma primario o de un nevus atípico no erradica el clon celular maligno y destruye la arquitectura dérmica necesaria para el análisis histopatológico reglamentario.
- Criterio de seguridad: El facultativo deberá realizar una dermatoscopia previa obligatoria. Ante cualquier asimetría, bordes irregulares, variabilidad de color, diámetro mayor a 6 mm o evolución sospechosa (regla ABCDE), se prohíbe aplicar el láser sobre la lesión, debiendo derivar a biopsia escisional quirúrgica.
4. Mucosas y Semimucosas No Queratinizadas
- Nivel de riesgo: Necrosis tisular epitelial, ulceración profunda y cicatrización retráctil anómala.
- Fundamento: Las mucosas carecen de la capa de queratina protectora y presentan una densidad vascular y de humedad celular que amplifica destructivamente la cavitación mecánica del haz.
- Criterio de seguridad: Queda vetada la emisión sobre mucosa labial interna, mucosa nasal, anal o genital.
5. Prominencias Óseas Directas sin Amortiguación Tisular
- Nivel de riesgo: Periostitis fotoacústica, dolor agudo intolerable, edema óseo reactivo y púrpura traumática local.
- Fundamento: Zonas como el arco cigomático superficial, reborde mandibular inferior, apófisis estiloides, crestas ilíacas y caras tibiales anteriores reflejan la onda expansiva del pulso de picosegundo contra el tejido conectivo perióstico.
- Criterio de manejo: Se deberá reducir la fluencia a niveles basales (100–300 mJ/cm²), utilizar el indicador guía de 650 nm para delimitar con exactitud milimétrica la trayectoria del disparo y elevar manualmente el pliegue cutáneo con la mano libre protegida (maniobra de pinzamiento traccional) para interponer un cojín de tejido celular subcutáneo durante el impacto.
6. Áreas con Solución de Continuidad, Infecciones o Implantes Dérmicos Recientes
- Soluciones de continuidad: No se aplicará el láser sobre heridas abiertas, quemaduras previas, eccemas activos ni brotes de acné inflamatorio en fase pustular o noduloquística para evitar el riesgo de sobreinfección bacteriana y cicatrización hipertrófica.
- Implantes dérmicos y bioestimuladores: En pacientes que hayan recibido rellenos de ácido hialurónico, hidroxiapatita cálcica o hilos tensores en los últimos 30 a 45 días, se prohíbe el disparo en el plano anatómico tratado, ya que la onda acústica y el calor residual pueden degradar o desnaturalizar el material polimérico/reticulado.
Guía Dosimétrica y Parámetros Clínicos por Topografía Anatómica
A continuación, se establecen los rangos dosimétricos y configuraciones estandarizadas para optimizar la seguridad según el mapa corporal del paciente tratado con PICOLaser®:
- Rostro - Región Malar/Mejillas (Melasma / Rejuvenecimiento): Longitud de onda: 1064 nm o 755 nm - Fluencia: 200 a 600 mJ/cm² - Frecuencia: 2 a 5 Hz - Spot: 3 mm - Objetivo clínico: Eritema transitorio difuso, aclaramiento progresivo en múltiples sesiones.
- Rostro - Protocolo Peeling Hollywood: Longitud de onda: 1320 nm (acoplado a mascarilla de carbón vegetal activado) - Fluencia: 400 a 800 mJ/cm² - Frecuencia: 3 a 5 Hz - Spot: 3 mm - Objetivo clínico: Remoción fotoacústica de partículas de carbón, vaporización de impurezas sebáceas y estimulación térmica dérmica superficial.
- Rostro - Lesiones Pigmentadas Aisladas (Léntigos Faciales): Longitud de onda: 532 nm (fototipos bajos I-III) o 755 nm - Fluencia: 150 a 400 mJ/cm² - Frecuencia: 1 a 2 Hz - Spot: 3 mm - Objetivo clínico: Frosting blanco grisáceo sutil localizado exclusivamente sobre el diámetro de la lesión.
- Tronco - Espalda y Tórax (Remoción de Tatuajes Negros/Oscuros): Longitud de onda: 1064 nm - Fluencia: 800 a 2000 mJ/cm² - Frecuencia: 3 a 7 Hz - Spot: 3 mm - Objetivo clínico: Fenómeno de cavitación blanquecina (frosting opaco instantáneo) por liberación de gas intratisular.
- Tronco - Espalda y Tórax (Tatuajes Rojos / Cálidos): Longitud de onda: 532 nm - Fluencia: 300 a 1000 mJ/cm² - Frecuencia: 2 a 4 Hz - Spot: 3 mm - Objetivo clínico: Aclaramiento inmediato del cromóforo sin generación de ampolla epidérmica dermoepidérmica profunda.
- Extremidades - Antebrazos, Manos y Piernas: Longitud de onda: 1064 nm o 755 nm - Fluencia: 400 a 1200 mJ/cm² - Frecuencia: 2 a 4 Hz - Spot: 3 mm - Objetivo clínico: Fragmentación progresiva con mínima extravasación eritrocitaria.
Protocolo de Ejecución Clínica Secuencial y Control de Seguridad
El procedimiento de abordaje anatómico se divide en fases operativas indispensables para resguardar la seguridad biológica y la eficacia del sistema:

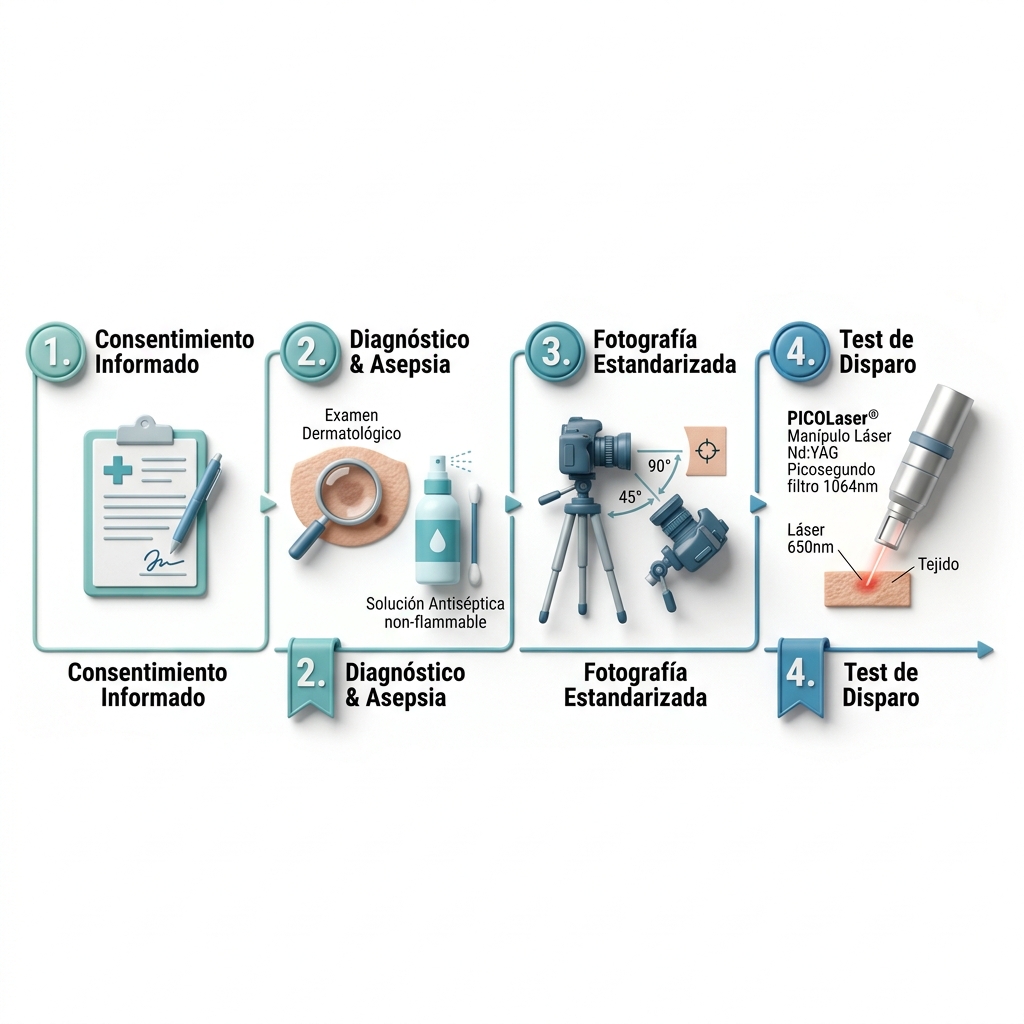

Paso 1: Exploración Dermatológica, Desinfección y Demarcación de Seguridad
- Contexto: Paciente colocado en la camilla clínica en posición decúbito supino o prono según el área a intervenir.
- Maniobra clínica: El profesional deberá realizar una inspección táctil y visual de la piel. Limpiará exhaustivamente el campo con una solución antiséptica no alcohólica (ej. clorhexidina acuosa al 2%), evitando sustancias inflamables que puedan entrar en combustión con el haz láser. Utilizando un lápiz dérmico quirúrgico blanco o de tono neutro libre de carbón, delimitará las fronteras anatómicas exactas, rodeando las áreas prohibidas (nevus sospechosos, prominencias óseas agudas o tatuajes adyacentes no deseados a tratar).
- Pregunta de anclaje de la IA: ¿Se han excluido visualmente todas las lesiones atípicas y se ha delimitado el perímetro de seguridad con marcador quirúrgico no reflectante?
Paso 2: Colocación de Protección Ocular y Calibración de la Puntera
- Contexto: Preparación física del equipo y los ocupantes de la sala de tratamiento.
- Maniobra clínica: Se deberá verificar que todo el personal dentro de la cabina use los lentes de operador correspondientes al rango de emisión específico del láser. Se colocarán las gafas de protección de alta densidad óptica al paciente, asegurando un sellado periorbitario hermético. El operador seleccionará la puntera intercambiable en el manípulo ergonómico (532 nm, 755 nm, 1064 nm o 1320 nm), asegurando su enrosque preciso y comprobando la activación del indicador guía de 650 nm.
- Justificación biomecánica: La correcta alineación del cristal K6 y la colimación de la puntera previenen la dispersión aberrante de energía fotoacústica y garantizan que la fluencia programada en la pantalla táctil de 10 pulgadas corresponda a la densidad real recibida en el tejido.

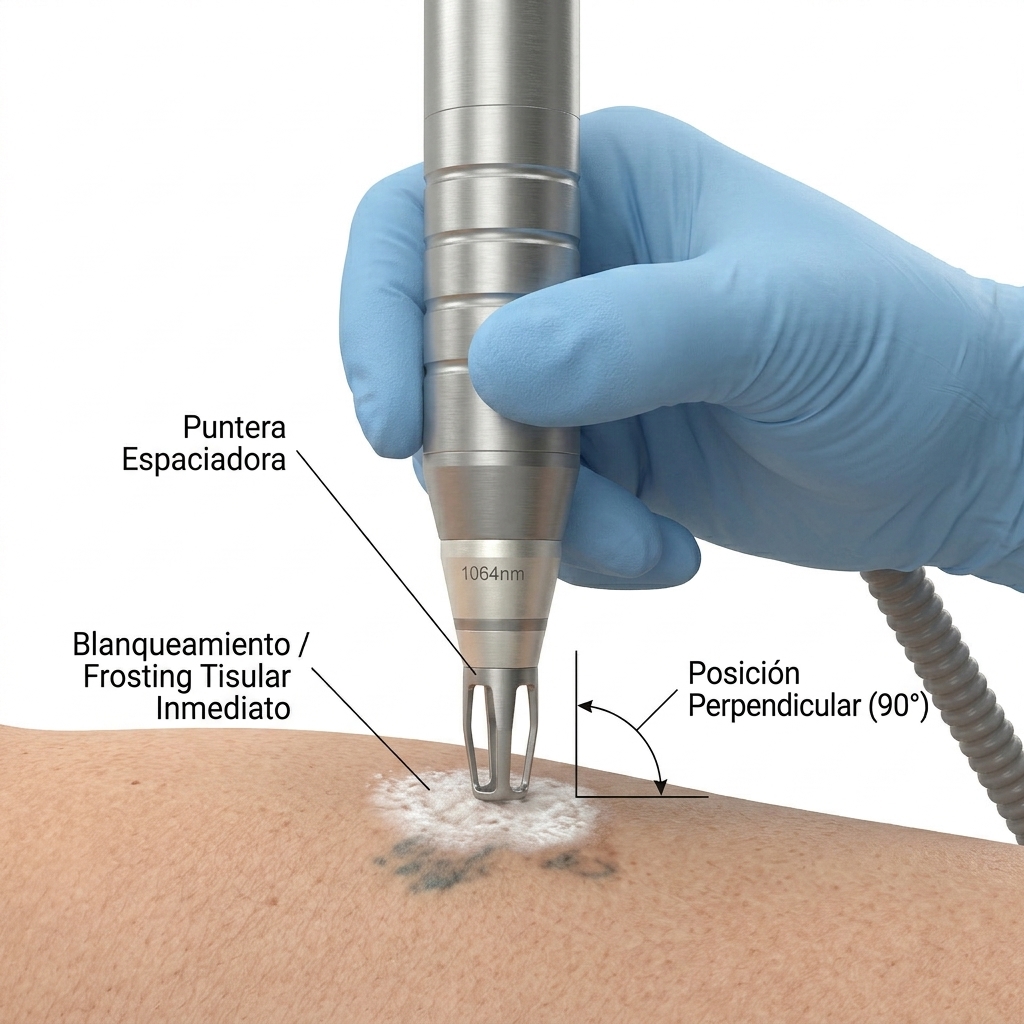

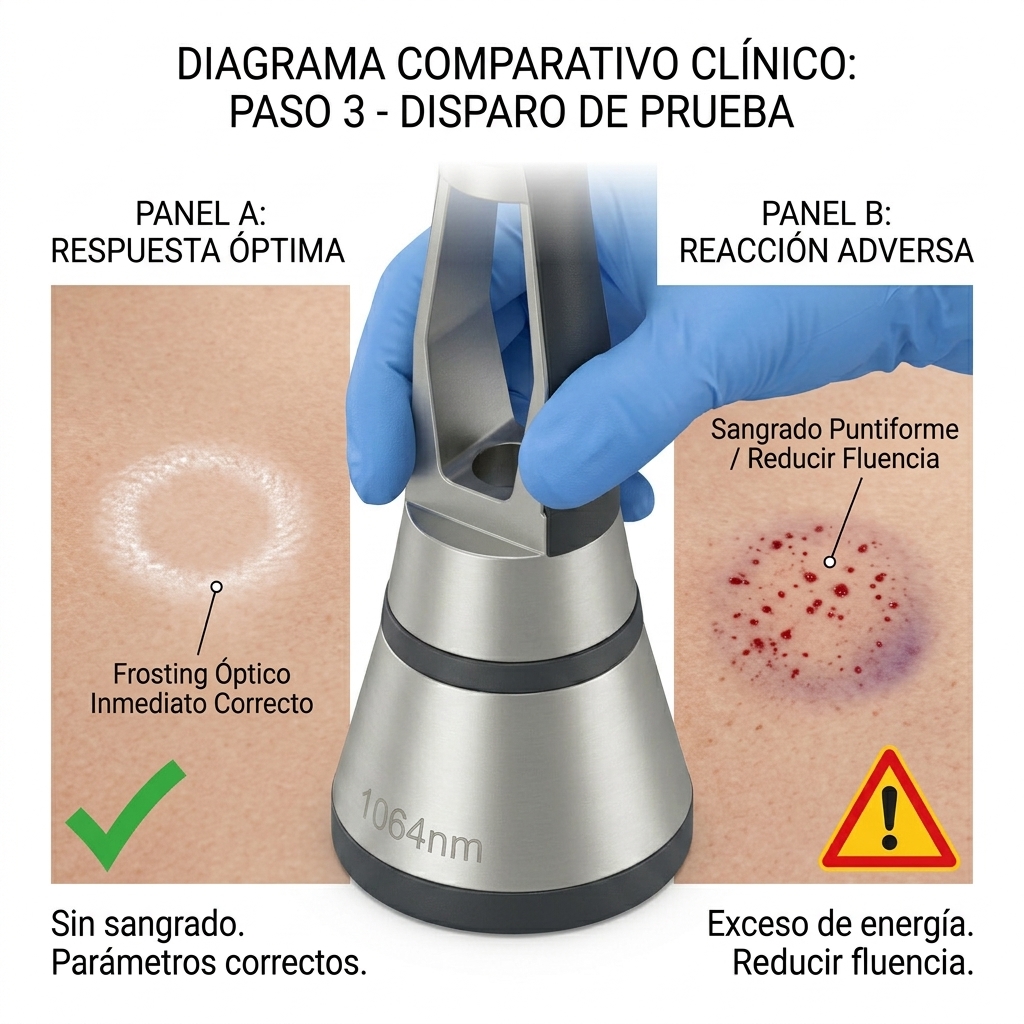

Paso 3: Disparo de Prueba y Evaluación de la Respuesta Tisular (Test Spot)
- Contexto: Determinación del umbral de tolerancia dérmica y respuesta cromófora antes del barrido general.
- Maniobra clínica: El profesional deberá situar la pieza de mano perpendicular a la piel en una zona marginal del área de tratamiento. Activará el pedal de disparo emitiendo un único pulso dosimétrico basal. Esperará un tiempo de observación clínica de 60 a 90 segundos.
- Endpoint clínico: Evaluación del tejido tratado:
- En pigmento melánico: formación de eritema reactivo o frosting sutil y transitorio.
- En tinta de tatuaje: cambio inmediato a tonalidad blanquecina ceniza sin sangrado en napa inmediato.
- Si se evidencia sangrado puntiforme intenso o hematoma franco instantáneo, el operador deberá descender inmediatamente la energía en la interfaz del equipo antes de continuar.
- Pregunta de anclaje de la IA: ¿El punto de prueba ha generado el blanqueamiento óptico esperado sin comprometer la integridad mecánica de la lámina basal?

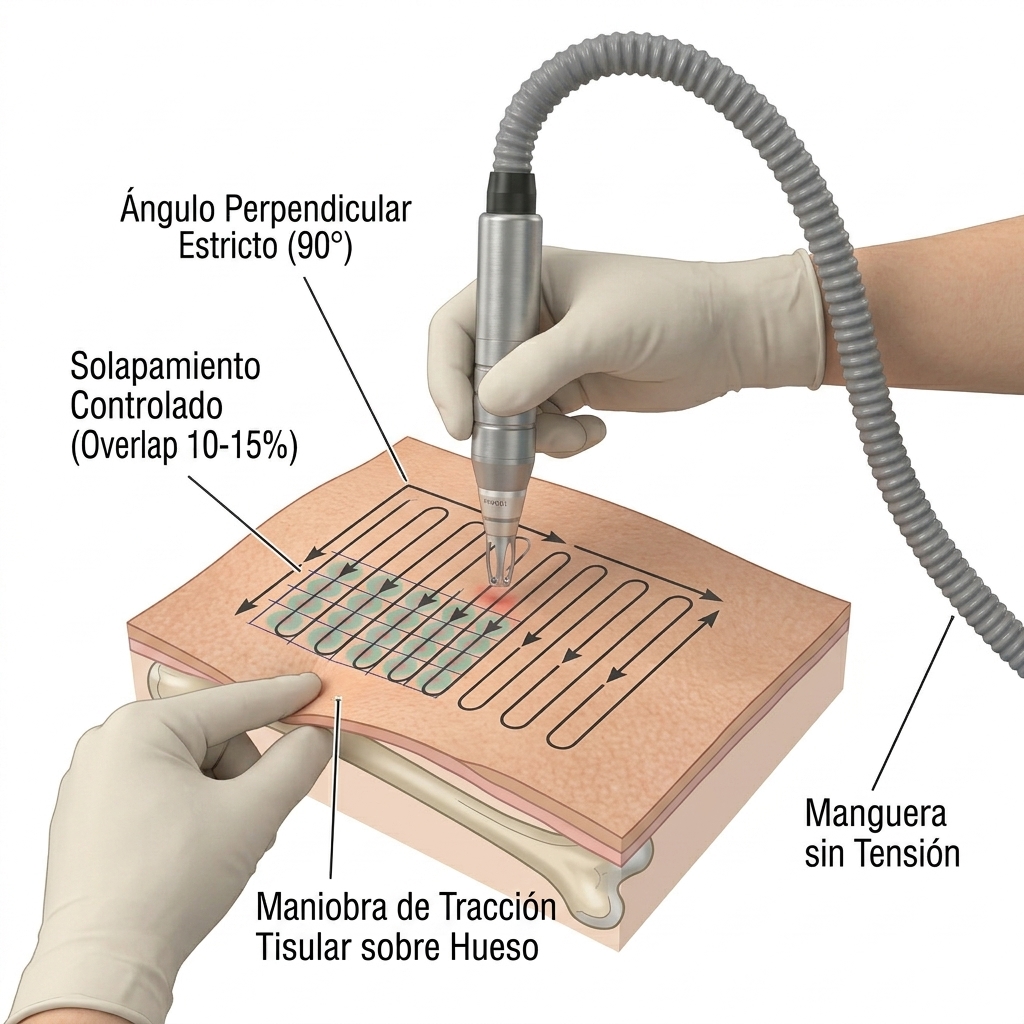

Paso 4: Barrido Terapéutico Homogéneo y Modulación Dinámica
- Contexto: Cobertura de la zona anatómica diana.
- Maniobra clínica: Se deberá desplazar el manípulo de manera ordenada en patrones lineales paralelos, manteniendo un solapamiento (overlap) estricto no mayor al 10-15%. Durante el tránsito sobre zonas limítrofes con relieve óseo, el profesional traccionará la piel para evitar el impacto perióstico. El brazo guía de suspensión del equipo debe conservar la manguera de transmisión sin dobleces para mantener la estabilidad del haz.
- Monitoreo continuo: Durante toda la emisión, el operador observará las reacciones cutáneas locales: edema perifocal, aclaramiento del pigmento y calor residual. En caso de tratar un tatuaje con pigmentos combinados, cambiará el filtro de longitud de onda de acuerdo con la diana cromófora (ej. 532 nm para tintas rojas; 1064 nm para pigmentos negros/azules).

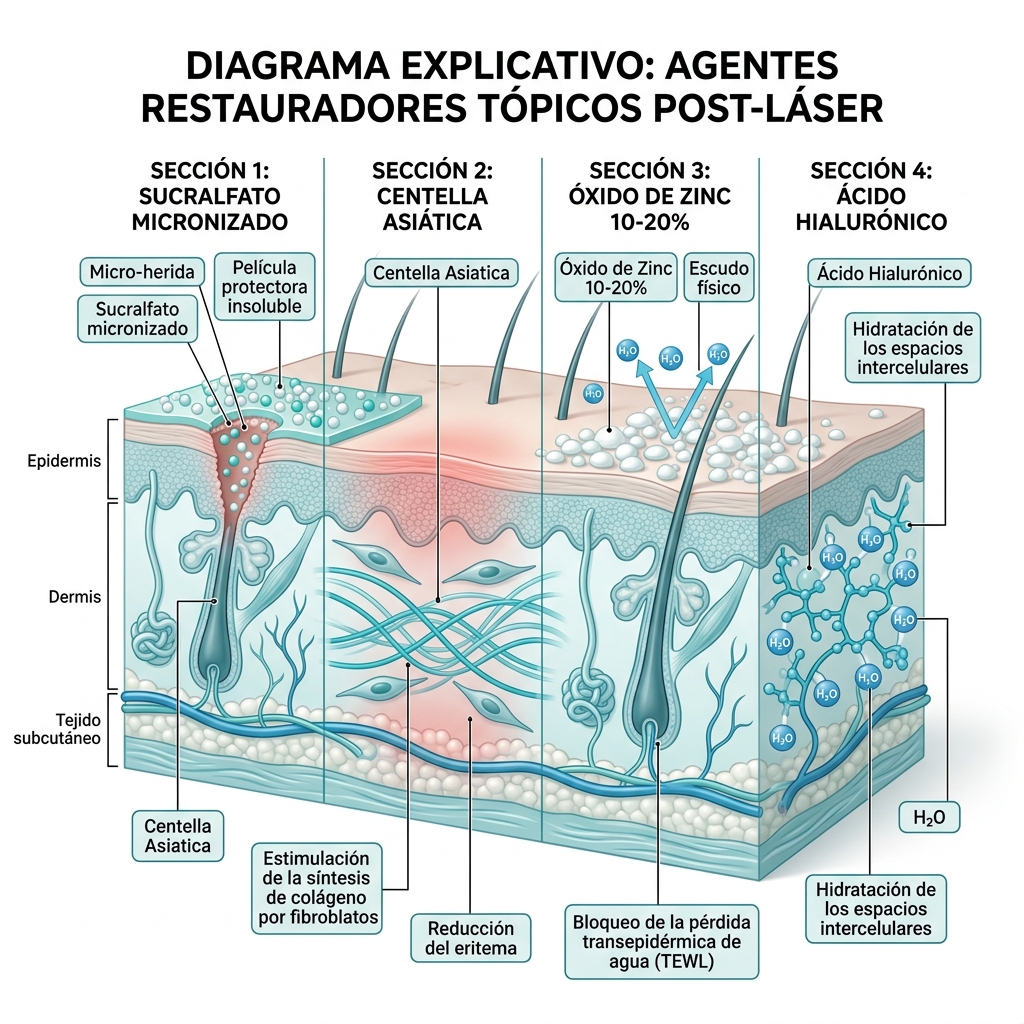

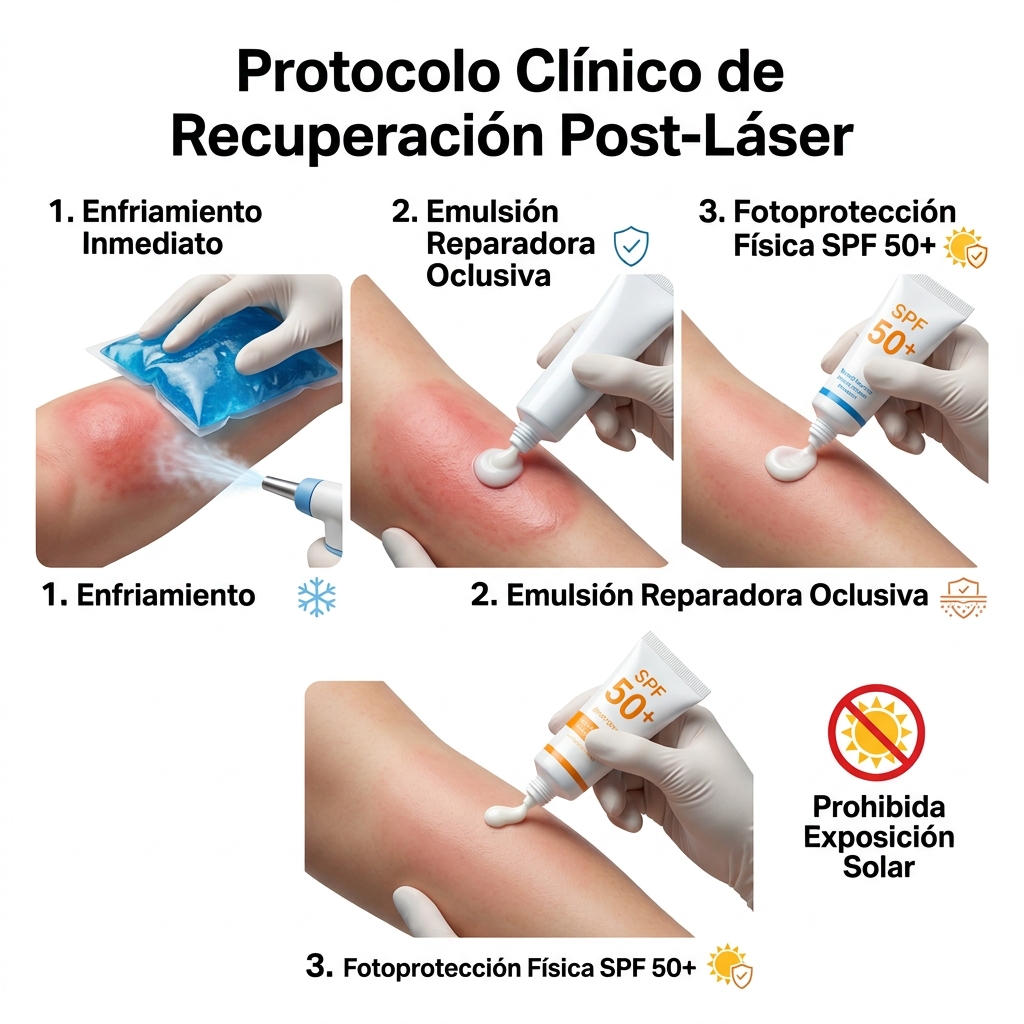

Paso 5: Desactivación, Cuidado Post-Impacto Inmediato y Sellado de Barrera
- Contexto: Finalización de la emisión lumínica y estabilización de la homeostasis cutánea.
- Maniobra clínica: El operador deberá presionar el botón de suspensión en la interfaz gráfica, colocar el manípulo en su soporte lateral de descanso y retirar el pie del pedal. Aplicará de forma inmediata compresas frías estériles o sistemas de enfriamiento por aire para reducir la sensación de calor y calmar la inflamación fotoacústica. Posteriormente, aplicará una emulsión reparadora epitelial oclusiva estéril y una pantalla de fotoprotección física de amplio espectro (SPF 50+ contra radiación UVA/UVB).

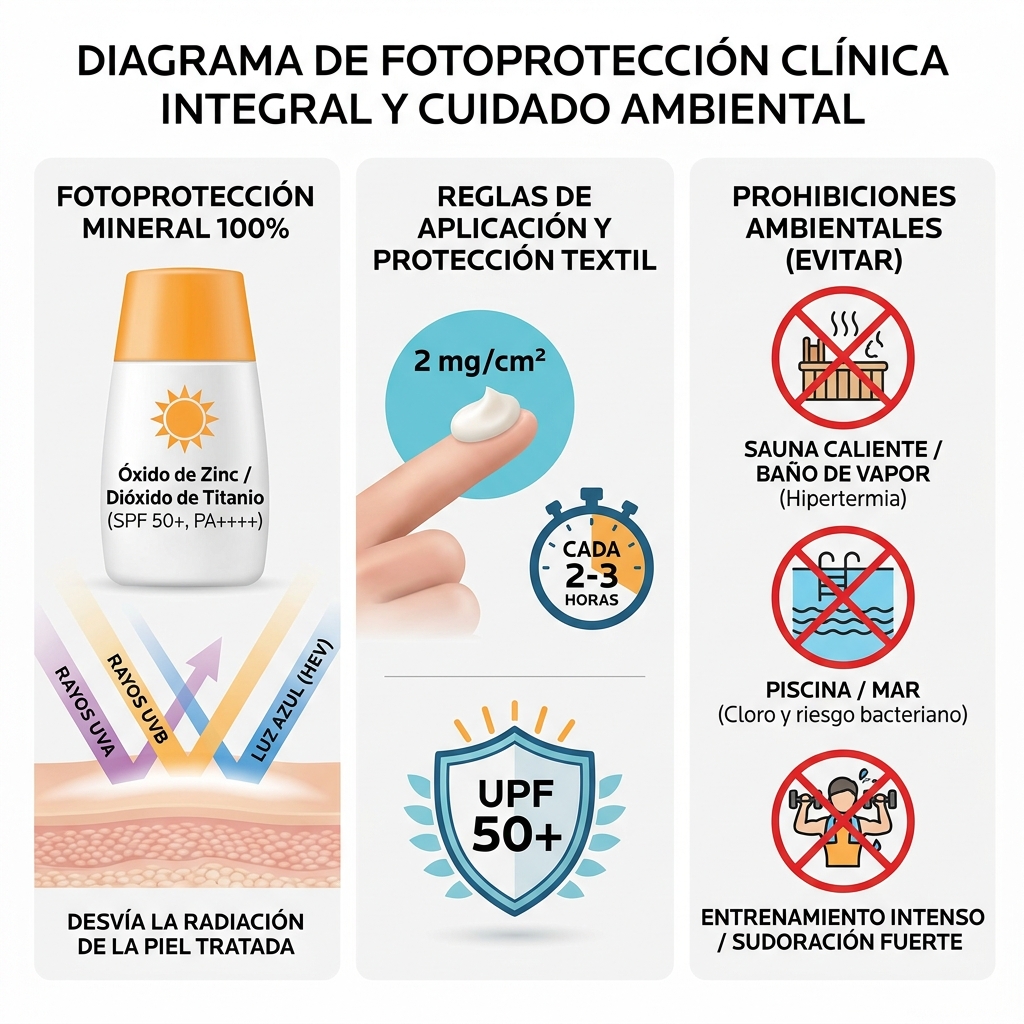

- Instrucción al paciente: Se advertirá la prohibición estricta de exposición solar directa, la necesidad de mantener la zona limpia e hidratada y la orden de no retirar costras residuales que pudieran formarse durante el proceso normal de descamación celular.
Criterios de Seguridad Láser, Contraindicaciones y Evaluación Pre-Tratamiento
5. Criterios de Seguridad Láser, Contraindicaciones y Evaluación Pre-Tratamiento
5.1 Bioseguridad Radiológica y Protección Ocular en Sistemas Láser Clase 4
El sistema láser de picosegundos emite pulsos de ultra-corta duración con densidades de potencia instantánea que alcanzan rangos de gigavatios. Estas características clasifican al equipo como un dispositivo Láser Clase 4, conforme a la normativa internacional de seguridad radiológica. La exposición ocular directa, especular o difusa a estas emisiones representa un riesgo inminente de daño tisular permanente e irreversible, que abarca desde fotoqueratitis y cataratas inducidas por radiación en el segmento anterior, hasta fotocoagulación macular, hemorragias vítreas y ceguera central retiniana instantánea en el segmento posterior. Por tal motivo, el establecimiento de una Zona de Control Láser delimitada y el uso estricto de elementos de protección personal constituyen un requisito médico mandatorio antes de retirar el sistema del estado de reposo (Standby).
5.1.1 Protocolo de Protección Ocular del Paciente (Lente Oclusivo OD 7+)
Durante toda la sesión clínica, el paciente deberá portar de forma obligatoria las gafas oclusivas de grado médico/estético provistas con el sistema.
- Fundamentación Técnica y Densidad Óptica: Las copas oculares están fabricadas en polímero opaco de alta densidad y aleación con recubrimiento de bloqueo láser total, certificadas con una Densidad Óptica OD 7+ (atenuación de factor diez elevado a la menos siete sobre la radiación incidente). Esta capacidad de atenuación cubre de forma impenetrable todo el espectro emitido por la plataforma: 532 nm, 755 nm, 1064 nm, 1320 nm, así como el haz colimado de guía de 650 nm.
- Procedimiento de Colocación y Ajuste Anatómico:
- El profesional deberá verificar visualmente la integridad física de las copas oculares, descartando fisuras, deformidades perimetrales o desprendimientos en el material de sellado.
- Se deberán posicionar las copas ovaladas y abombadas de perfil bajo directamente sobre los rebordes orbitarios del paciente, verificando que la convexidad interna no ejerza contacto ni presión mecánica directa sobre los globos oculares.
- El profesional deberá modelar el puente nasal flexible integrado para adaptar la distancia interpupilar exacta del paciente, impidiendo fugas de radiación en el canto interno ocular.
- Se procederá a ajustar el cordón elástico posterior mediante el pasador o freno circular deslizable, tensándolo hasta obtener un sellado hermético perimétrico continuo. No se deberán iniciar las descargas si existe cualquier holgura en el reborde de contacto.
5.1.2 Protocolo de Protección Ocular del Operador y Personal Clínico
Todo el personal médico, técnico o de asistencia presente dentro de la cabina de tratamiento deberá llevar colocadas las gafas de protección de diseño envolvente antes de encender el interruptor de llave del equipo.
- Especificación de Filtros y Cobertura Espectral: Los lentes del operador integran filtros poliméricos con absorbentes selectivos en tono ámbar o marrón rojizo traslúcido. Están calibrados específicamente para proporcionar una Densidad Óptica OD 5+ a OD 7+ en los intervalos de longitud de onda de 190 nm a 550 nm (bloqueando de forma selectiva la emisión doblada en frecuencia de 532 nm) y de 800 nm a 1400 nm (bloqueando la emisión fundamental Nd:YAG en 1064 nm y su armónico de 1320 nm).
- Ajuste y Control de Fugas: La montura ergonómica de polímero termorresistente cuenta con protección superior y laterales biselados integrados. El operador deberá regular la longitud de las patillas para asegurar que la montura descanse firmemente sobre el puente nasal y los laterales de las órbitas, eliminando cualquier ángulo de entrada para la radiación retrodispersada o reflexión indirecta proveniente de superficies reflectantes en la sala.
5.2 Criterios Clínicos de Exclusión: Contraindicaciones Absolutas y Relativas
La evaluación diagnóstica del paciente exige un triaje sistemático para identificar factores fisiológicos, farmacológicos o patológicos que contraindiquen la administración de pulsos fotoacústicos de alta fluencia.
+----------------------------------------------------------------------------------------------------+
| EVALUACIÓN MÉDICA PREVIA |
+----------------------------------------------------------------------------------------------------+
|
+------------------------------------------+------------------------------------------+
| |
v v
[ CONTRAINDICACIONES ABSOLUTAS ] [ CONTRAINDICACIONES RELATIVAS ]
* Gestación y período de lactancia * Tendencia a cicatrización queloidea / hipertrófica
* Melanoma activo o neoplasias cutáneas en la zona * Exposición solar o bronceado en últimas 4 semanas
* Isotretinoína oral sistémica (últimos 6 meses) * Fototipos oscuros (V-VI) tratados con 532 nm
* Infecciones activas locales (Herpes simple) * Tratamientos anticoagulantes o antiagregantes
* Fotosensibilidad patológica o fármacos fotosensibilizantes * Nevus displásicos o lesiones pigmentadas sospechosas
| |
v v
[ CANCELACIÓN ESTRICTA DEL TRATAMIENTO ] [ REPROGRAMACIÓN O AJUSTE DOSIMÉTRICO ]5.2.1 Contraindicaciones Absolutas (Cancelación Estricta del Procedimiento)
- Embarazo y Lactancia: Ausencia de ensayos clínicos de seguridad biológica sobre la respuesta fotoacústica y el estrés oxidativo sistémico inducido por la fragmentación de pigmentos exógenos o melanina en el binomio madre-hijo.
- Melanoma y Neoplasias Cutáneas Activas: Prohibición absoluta de irradiar lesiones malignas, premalignas o áreas cutáneas circundantes con antecedentes de melanoma, carcinoma basocelular o carcinoma espinocelular, debido al riesgo de alterar la morfología celular diagnóstica o inducir proliferación celular no controlada.
- Isotretinoína Oral Sistémica: Tratamientos activos o finalizados en un período menor a seis meses previos. El fármaco inhibe la diferenciación sebácea, altera la reepitelización folicular normal y compromete la síntesis de colágeno, conllevando un riesgo crítico de cicatrización atrófica, hipertrófica o desepitelización profunda ante el estrés dérmico.
- Procesos Infecciosos Cutáneos Activos: Presencia de brotes de Herpes Simple (fuegos/vesículas) en la zona facial o peribucal a tratar, piodermitis, impétigo o foliculitis bacteriana. El impacto del láser puede diseminar el patógeno a nivel epidérmico y desencadenar un cuadro infeccioso diseminado severo.
- Fotosensibilidad Patológica o Farmacológica Severa: Pacientes diagnosticados con colagenopatías fotosensibles (Lupus Eritematoso Sistémico, Porfiria Cutánea Tardía) o bajo tratamiento farmacológico activo con agentes fotosensibilizantes mayores (doxiciclina, minociclina, tetraciclinas, amiodarona, hidroclorotiazida, tiazidas o fluoroquinolonas).
5.2.2 Contraindicaciones Relativas (Postergación o Ajuste Dosimétrico de Precaución)
- Diátesis Queloidea o Cicatrización Hipertrófica: Historial de cicatrización exuberante ante traumatismos físicos. Se deberá evitar el uso de densidades de energía supraterapéuticas y realizar obligatoriamente pruebas de parche con períodos de observación prolongados (mínimo cuatro semanas).
- Exposición a Radiación UV o Bronceado Reciente: Exposición solar activa, uso de cabinas de rayos ultravioleta o aplicación de autobronceadores en un intervalo menor a cuatro semanas previas. La activación aguda de los melanocitos epidérmicos eleva exponencialmente el riesgo de hipermelanosis postinflamatoria (HPI), quemaduras dérmicas superficiales o despigmentación en gota.
- Fototipos Cutáneos Oscuros (Fitzpatrick V y VI) Frente a Longitud de Onda de 532 nm: La longitud de onda verde de 532 nm presenta un coeficiente de absorción extremadamente alto por la eumelanina epidérmica basal. Su aplicación en fototipos altos produce una competencia cromófora indeseada, induciendo flictenas epidérmicas, necrosis tisular focal e hipopigmentación residual irreversible. En estos biotipos cutáneos, el tratamiento deberá limitarse a 1064 nm o ejecutarse con fluencias mínimas tras una evaluación diagnóstica rigurosa.
5.3 Protocolo Clínico Estandarizado de Evaluación y Registro Pre-Tratamiento
Para garantizar la reproducibilidad técnica, la seguridad medicolegal y el control evolutivo del paciente, se deberá ejecutar una secuencia estandarizada de pre-tratamiento en cada sesión.
+----------------------------------------------------------------------------------------------------+
| SECUENCIA PROTOCOLIZADA DE PRE-TRATAMIENTO |
+----------------------------------------------------------------------------------------------------+
[PASO 1: Consentimiento] --> Diligenciamiento, explicación de riesgos y firma informada.
[PASO 2: Diagnóstico] --> Limpieza profunda, desengrase y tipificación de Fitzpatrick.
[PASO 3: Fotografía] --> Tomas frontales y oblicuas (45°) con iluminación no reflectiva.
[PASO 4: Test de Disparo] --> Spot de prueba periférico, evaluación de blanqueamiento y eritema.Paso 1: Diligenciamiento y Firma del Consentimiento Informado Médico
El profesional deberá explicar detalladamente el mecanismo fotomecánico del láser de picosegundos, los objetivos reales del tratamiento, los tiempos biológicos de aclaramiento fagocítico (entre 4 y 8 semanas) y los efectos secundarios esperados (eritema local, edema periférico, formación de microcostras y discromías transitorias). El documento de consentimiento informado deberá ser firmado en duplicado por el paciente y el médico tratante antes de cualquier procedimiento físico.
Paso 2: Preparación Dermatológica y Diagnóstico Visual
Se deberá retirar meticulosamente cualquier traza de cosméticos, protectores solares, aceites o anestésicos tópicos mediante el uso de una solución antiséptica no inflamable (clorhexidina acuosa al 2% o solución salina estéril). Se prohíbe el uso de alcohol o soluciones volátiles inflamables justo antes del disparo láser. El profesional determinará el fototipo según la clasificación de Fitzpatrick y evaluará la densidad del pigmento o la morfología de la lesión diana.
Paso 3: Registro Fotográfico Clínico Estandarizado
El operador deberá capturar fotografías digitales de alta resolución en ángulo perpendicular (90°) y oblicuo (45°) respecto a la zona anatómica a tratar. Se mantendrán idénticas condiciones de iluminación ambiental, distancia focal y balance de blancos en todas las sesiones para documentar objetivamente el porcentaje de degradación del pigmento y descartar cambios texturales indeseados.
Paso 4: Ejecución del Test de Disparo (Prueba de Parche)
En tratamientos iniciales, pieles con fototipos intermedios o altos (III a VI), o tatuajes con tintas complejas/recalcitrantes, se deberá realizar obligatoriamente un disparo de prueba en un área periférica y discreta de la lesión:
- Maniobra Clínica de Prueba: Se seleccionará la puntera adecuada (ej. 1064 nm para pigmentos oscuros o 532 nm para pigmentos rojos en fototipos bajos), ajustando la energía en el rango basal mínimo (100 mJ/cm² a 300 mJ/cm² con spot de 3 mm). Se emitirá un pulso único manteniendo el manípulo estrictamente perpendicular a la superficie cutánea.
- Checkpoint Clínico Inmediato: El operador deberá observar el desprendimiento óptico inmediato denominado frosting blanco-cenizo (cavitación intraepidérmica transitoria producida por microburbujas de vapor de agua) sin sangrado puntiforme excesivo ni desepitelización franca.
- Tiempo de Observación Diagnóstica: Se deberá esperar un lapso de 10 a 15 minutos en fototipos I-III, o extender la valoración a 24-48 horas en fototipos IV-VI, para confirmar la ausencia de ampollas, edema desproporcionado o respuesta hiperreactiva antes de proceder al tratamiento de la totalidad del área.
Pausa de Verificación Operativa: ¿Se ha verificado la oclusión total de los lentes del paciente y la coincidencia de longitud de onda en las gafas del operador antes de desarmar el bloqueo de seguridad de la consola?
Metodología de Aplicación, Dosimetría Clínica y Protocolos Paso a Paso
6. Metodología de Aplicación, Dosimetría Clínica y Protocolos Paso a Paso
Fundamentación Biofísica y Mecanismos de Interacción Tisular en Picosegundos
El sistema PICOLaser® emite pulsos de energía ultracortos comprendidos en un intervalo de 550 a 750 picosegundos, con una potencia pico de 0.4 a 0.70 GigaWatts. Esta tasa de entrega energética es significativamente inferior al Tiempo de Relajación Térmica (TRT) de los cromóforos diana habituales (melanosomas y partículas exógenas de tinta), cuyo tiempo de confinamiento ronda entre 10 y 100 nanosegundos. En consecuencia, el mecanismo de acción predominante no es la fototermólisis convencional, sino el efecto fotomecánico o fotoacústico puro.
La absorción casi instantánea de la radiación por el cromóforo genera un incremento abrupto de presión termoelástica. Este fenómeno induce ondas de choque acústicas que fracturan las partículas de pigmento en microfragmentos de tamaño submicrónico, facilitando su fagocitosis y depuración por el sistema linfático y los macrófagos tisulares, sin transferir calor deletéreo a la matriz extracelular adyacente.
Módulos Ópticos, Punteras y Selección de Longitudes de Onda
Para la ejecución de cada protocolo, el operador clínico seleccionará el cabezal óptico correspondiente según el cromóforo objetivo y la profundidad dérmica:
- Filtro de 1064 nm: Puntera cónica de aleación de aluminio anodizado mate con grabado láser 1064nm y espaciador distal de doble brazo fenestrado. Entrega la longitud de onda fundamental del cristal K6 con baja absorción por melanina epidérmica y alta penetración dérmica, indicada para pigmentos negros, azules oscuros y lesiones pigmentadas dérmicas profundas.
- Filtro de 532 nm: Cabezal cilíndrico-cónico con cristal doblador de frecuencia (KTP), acabado bicolor y grabado 532nm. Emite luz verde altamente absorbida por la oxihemoglobina y la melanina superficial, indicado para pigmentos rojos, anaranjados, marrones claros y léntigos solares epidérmicos.
- Filtro de 755 nm (Honeycomb / Matriz Fraccionada): Cabezal cilíndrico negro con anillos plateados, grabado 755nm y distanciómetro vertical integrado. Incorpora una matriz difractiva que subdivide el haz colimado en microhaces concentrados de alta densidad energética, induciendo Vacuolización Óptica Inducida por Láser (LIOB) en la epidermis y dermis papilar.
- Filtro de 1320 nm (Black Doll): Cabezal cilíndrico negro con ranuras metálicas y cuello escalonado sin horquilla abierta. Optimizado para interactuar de forma no ablativa con la suspensión de carbón activado, transfiriendo calor controlado a la dermis para remodelación del colágeno y ablación fotoacústica de impurezas.
Protocolo 1: Remoción de Pigmentos Exógenos y Tatuajes Multicolores
Fundamentación y Criterios Dosimétricos
La remoción de tatuajes mediante PICOLaser® requiere ajustar la longitud de onda en función del espectro de absorción espectrofotométrico de la tinta, así como calibrar la fluencia de forma inversamente proporcional a la densidad del pigmento en cada sesión sucesiva.
Parámetros Dosimétricos por Color de Pigmento y Profundidad
- Tinta Negra, Gris o Azul Oscura Profunda:
- Cabezal óptico: Filtro de 1064 nm con espaciador fenestrado.
- Fluencia inicial recomendada: 400 - 800 mJ/cm² en las primeras sesiones; incrementos progresivos hasta 1.200 - 1.800 mJ/cm² en sesiones avanzadas.
- Frecuencia de repetición: 1 - 3 Hz para máxima precisión anatómica; hasta 5 Hz en áreas extensas homogéneas.
- Tamaño de spot: 3 mm fijo determinado por el distanciómetro.
- Tinta Roja, Naranja, Púrpura o Marrón Superficial:
- Cabezal óptico: Filtro de 532 nm.
- Fluencia inicial recomendada: 150 - 300 mJ/cm².
- Frecuencia de repetición: 1 - 2 Hz.
- Tamaño de spot: 3 mm.
Técnica de Aplicación Paso a Paso
- Asepsia y Marcación del Campo:
El operador limpiará minuciosamente la zona con solución de clorhexidina acuosa al 2%, retirando restos de cosméticos o detritos celulares. Se secará la piel por completo con gasa estéril. - Protección Ocular Obligatoria:
El paciente deberá colocarse los lentes protectores opacos específicos para láser de picosegundo, y el operador utilizará gafas de protección certificada con densidad óptica (OD) 5+ para 532 nm y 1064 nm. - Posicionamiento Espacial del Manípulo:
Se sostendrá el manípulo perpendicular a la superficie cutánea (ángulo de 90° estricto). La horquilla espaciadora distal deberá apoyarse de manera uniforme y sin ejercer presión excesiva contra el tejido, garantizando que el punto focal de 3 mm coincida exactamente con la superficie del pigmento. - Emisión y Técnica de Solapamiento:
El operador activará el haz de guía de 650 nm para delimitar el área y accionará el pedal de disparo. La técnica consistirá en disparos estáticos adyacentes manteniendo un solapamiento geométrico constante del 10% al 15% entre impactos, evitando solapamientos excesivos que puedan concentrar calor en el estrato basal. - Evaluación del Endpoint Clínico Inmediato:
El punto final clínico esperado es la aparición instantánea de frosting (blanqueamiento ceniciento o blanquecino sobre el trazo de tinta).
Pausa de confirmación clínica: ¿Se ha observado el blanqueamiento inmediato (frosting) sin presencia de sangrado en napa o púrpura epidérmica profunda antes de continuar con la siguiente zona?
Este blanqueamiento se debe a la formación de microburbujas de vapor y gas liberadas por la cavitación fotoacústica rápida intra y extracelular. El frosting remitirá espontáneamente entre 15 y 30 minutos posteriores a la aplicación. En caso de detectarse microhemorragia puntual (pinpoint bleeding), el operador reducirá de inmediato la fluencia un 15-20% y verificará la perpendicularidad del cabezal.
Protocolo 2: Tratamiento de Melasma, Nevus de Ota y Lesiones Pigmentadas
Criterios de Abordaje en Melasma y Melanodermias Complejas
El melasma presenta hiperreactividad melanocítica con compromiso de la membrana basal y endotelio vascular subyacente. Queda estrictamente contraindicado el uso de fluencias ablativas o térmicas altas que puedan desencadenar Hiperpigmentación Postinflamatoria (HPI). Se utilizará la técnica de Laser Toning en picosegundos o el modo fraccionado con óptica difractiva.
Parámetros Dosimétricos Estandarizados
- Melasma Facial (Técnica Toning Suave):
- Cabezal óptico: Filtro de 1064 nm.
- Fluencia: 100 - 250 mJ/cm² (baja fluencia sub-fototermolítica).
- Frecuencia: 5 - 8 Hz.
- Número de pases: 2 a 3 pases cruzados rápidos sin superposición estática.
- Melasma Recidivante o Rejuvenecimiento Fraccionado:
- Cabezal óptico: Filtro de 755 nm (Puntera Honeycomb).
- Fluencia: 200 - 450 mJ/cm².
- Frecuencia: 2 - 4 Hz.
- Número de pases: 1 a 2 pases con distanciómetro vertical en contacto ligero.
- Léntigos Solares y Pecas (Fototipos I - III):
- Cabezal óptico: Filtro de 532 nm.
- Fluencia: 150 - 250 mJ/cm².
- Frecuencia: 1 - 2 Hz (disparo puntual sobre la lesión individual).
- Nevus de Ota / Pigmentaciones Dérmicas:
- Cabezal óptico: Filtro de 1064 nm.
- Fluencia: 600 - 1.000 mJ/cm².
- Frecuencia: 2 - 3 Hz.
Técnica de Aplicación Paso a Paso
- Preparación Dermatológica:
Se efectuará una doble limpieza con emulsión lipofílica suave seguida de solución micelar, verificando la indemnidad de la barrera cutánea. No se aplicará anestesia tópica oclusiva en melasma para no dilatar el plexo vascular ni falsear la respuesta eritematosa. - Desplazamiento del Manípulo (Toning / Honeycomb):
El operador mantendrá un barrido dinámico constante y homogéneo a lo largo de las unidades estéticas faciales (frente, mejillas, dorso nasal y mentón), manteniendo el manípulo estrictamente a 90°. - Monitoreo del Endpoint Tisular:
Para melasma con 1064 nm o 755 nm fraccionado, el punto final clínico será un eritema leve a moderado homogéneo, acompañado de un edema perifolicular sutil y sensación de calor tolerable referida por el paciente. No deberá producirse frosting ni petequias dérmicas. Para léntigos solares aislados tratados con 532 nm, el endpoint será un oscurecimiento inmediato de la mancha o blanqueamiento muy tenue y transitorio.
Pausa de confirmación clínica: ¿El tejido presenta eritema leve difuso sin indicios de eritema violáceo o daño térmico localizado en las zonas tratadas?
Protocolo 3: Rejuvenecimiento Dérmico No Ablativo (Hollywood Peel / Black Doll)
Fundamentación del Procedimiento
El protocolo combina una crema tópica a base de nano-partículas de carbón mineral con la emisión fotoacústica y fototérmica del sistema PICOLaser®. La emulsión de carbón penetra en los poros y orificios pilosebáceos, actuando como un cromóforo artificial exógeno de alta densidad óptica para las longitudes de onda del infrarrojo cercano.
Parámetros Dosimétricos
- Fase 1: Fijación y Calentamiento Térmico Controlado:
- Cabezal óptico: Filtro de 1320 nm (Puntera Black Doll).
- Fluencia: 300 - 600 mJ/cm².
- Frecuencia: 2 - 4 Hz.
- Fase 2: Implosión Fotoacústica y Pulido Epidérmico:
- Cabezal óptico: Filtro de 1064 nm (o mantenimiento de puntera 1320 nm con ajuste de fluencia).
- Fluencia: 800 - 1.400 mJ/cm².
- Frecuencia: 5 - 8 Hz.
Técnica de Aplicación Paso a Paso
- Aplicación de la Capa de Carbón Activado:
El operador extenderá una capa fina, continua y translúcida de loción de carbón sobre la superficie cutánea facial, evitando el área periorbital interna, cejas, labios y fosas nasales. - Tiempo de Imbibición y Secado:
Se dejará reposar la película de carbón durante un período de 10 a 15 minutos cronometrados, asegurando la evaporación de los vehículos líquidos y la penetración de las partículas en el infundíbulo folicular. El carbón deberá estar completamente seco y con acabado mate al tacto antes de iniciar la emisión láser. - Primer Pase (Foto-Térmico / Fijación):
Con el cabezal de 1320 nm a una distancia de trabajo de 2 a 3 cm de la piel, se realizará un escaneo dinámico continuo. Esta maniobra transfiere calor a la dermis papilar, licua el sebo glandular y une las partículas de carbón a los corneocitos queratinizados. El paciente experimentará una sensación de calor profundo y uniforme. - Segundo Pase (Ablación Fotoacústica y Decapado de Carbón):
Se configurará el equipo a alta frecuencia (5 - 8 Hz) y fluencia intermedia-alta. El operador realizará pasadas lineales continuas con solapamiento del 10%. El haz láser vaporizará instantáneamente las partículas de carbón mediante microimplosiones sónicas. - Endpoint Clínico:
La remoción del 100% de la película de carbón de la superficie cutánea, revelando una piel con eritema transitorio leve, retracción visible de los poros y textura suave al tacto.
Pausa de confirmación clínica: ¿Se ha completado la remoción total del pigmento de carbón en toda la superficie tratada sin dejar residuos visibles en la superficie del poro?
- Higiene y Descontaminación Posterior:
Se retirarán los microresiduos con una gasa estéril humedecida en solución fisiológica isotónica fría.
Cuidados Posteriores Inmediatos y Monitoreo de Seguridad
Finalizada la sesión con el sistema PICOLaser®, el profesional implementará las siguientes medidas de bioseguridad y restablecimiento epidérmico:
- Termorregulación Activa: Se aplicará compresa de frío local o máscara hidroplástica calmante estéril durante 10 a 15 minutos para disminuir el calor residual y calmar la sensación de ardor.
- Aislamiento y Reparación Epidérmica: Se aplicará una capa de crema cicatrizante emoliente rica en ceramidas y óxido de zinc o sucralfato sobre el área tratada.
- Fotoprotección Estricta: Se indicará el uso obligatorio de protector solar mineral de amplio espectro (FPS 50+ con protección UVA/UVB/Luz Azul) cada 3 horas, restringiendo la exposición solar directa durante los 30 días posteriores al procedimiento.
- Restricciones de Uso: El paciente evitará el uso de retinoides, alfa-hidroxiácidos, exfoliantes físicos, saunas, baños de inmersión y actividad física de alta intensidad durante las 48 a 72 horas posteriores a la sesión.
Reacciones Esperadas, Manejo de Complicaciones y Farmacoterapia de Rescate
7. Reacciones Esperadas, Manejo de Complicaciones y Farmacoterapia de Rescate
Fundamentación Tisular y Respuestas Clínicas Esperadas
La interacción biológica de los pulsos ultracortos generados por el láser Nd:YAG Picosegundo (PICOLaser®) se fundamenta en el principio de la fototermólisis selectiva llevada a su extremo fotoacústico o fotomecánico. Al confinar densidades de potencia que oscilan entre 0.4 y 0.70 GigaWatts dentro de un intervalo temporal ultracorto, la energía lumínica es absorbida casi instantáneamente por los cromóforos diana (melanosomas intraepidérmicos o partículas de tinta exógena en la dermis). Esta absorción ultrarrápida genera una onda de choque fotoacústica y una cavitación intracelular que fragmenta las partículas macromoleculares en detritos microscópicos sin inducir daño térmico colateral masivo hacia el tejido circundante.
Durante la aplicación de este procedimiento clínico, el operador observará una serie de respuestas tisulares fisiológicas y mecánicas inmediatas que representan puntos de control indispensables para validar la eficacia del tratamiento:
- Fenómeno de Blanqueamiento Inmediato (Frosting): Constituye el objetivo clínico visual primario durante la remoción de pigmentos o tatuajes. Se manifiesta como una coloración blanca opaca inmediata y bien delimitada sobre el área tratada. Fisiológicamente, este efecto no representa una quemadura térmica por coagulación, sino una cavitación subepidérmica donde la rápida expansión de vapor acústico y microvacuolas de gas refracta la luz. Este signo cede de manera espontánea en un período de diez a treinta minutos a medida que el gas generado se reabsorbe a través de los tejidos dérmicos.
- Eritema Perifocal y Edema Reaccional Leve: Es una respuesta vascular transitoria secundaria a la onda de choque acústica que estimula la liberación local de histamina, prostaglandinas y óxido nítrico endotelial. Debe limitarse estrictamente a los bordes de la lesión tratada, manifestándose como un leve relieve inflamatorio que suele remitir de forma progresiva dentro de las primeras dos a seis horas posteriores a la sesión.
- Petequias Puntiformes y Microvaciado Purpúrico Leve: En tratamientos realizados con longitudes de onda cortas como 532 nm para lesiones pigmentadas epidérmicas superficiales, o ante el uso de fluencias altas en el rango de 100 mJ a 2.500 mJ/cm² en dermis vascularizada, es esperable la ruptura de capilares superficiales adyacentes al cromóforo. Esto genera un punteado petequial o una leve púrpura mecánica que se reabsorberá por vía fagocitaria en un lapso de cinco a siete días.
¿Se observa con claridad cómo la formación de vacuolas por cavitación acústica genera el blanqueamiento inmediato sin requerir una difusión térmica profunda en el tejido? Esta distinción resulta crucial para no sobretratar la zona.
Diagnóstico Diferencial de Complicaciones Adversas
El profesional tratante deberá diferenciar de forma rigurosa las respuestas mecánicas normales de las lesiones térmicas no deseadas originadas por sobredosis de energía, solapamiento excesivo de pulsos, mala selección de la longitud de onda (532 nm, 755 nm, 1064 nm o 1320 nm) o un fototipo cutáneo incompatible con los parámetros configurados.
EVALUACIÓN DEL ENDPOINT TISULAR
│
┌───────────────────────┴───────────────────────┐
▼ ▼
[ RESPUESTA ESPERADA ] [ COMPLICACIÓN ADVERSA ]
- Frosting inmediato - Flictenas / Ampollas
- Eritema perifocal leve - Quemadura epidérmica
- Petequias puntiformes - HPI / Hipopigmentación
│ │
▼ ▼
Crioterapia pasiva suave Activación de Protocolo

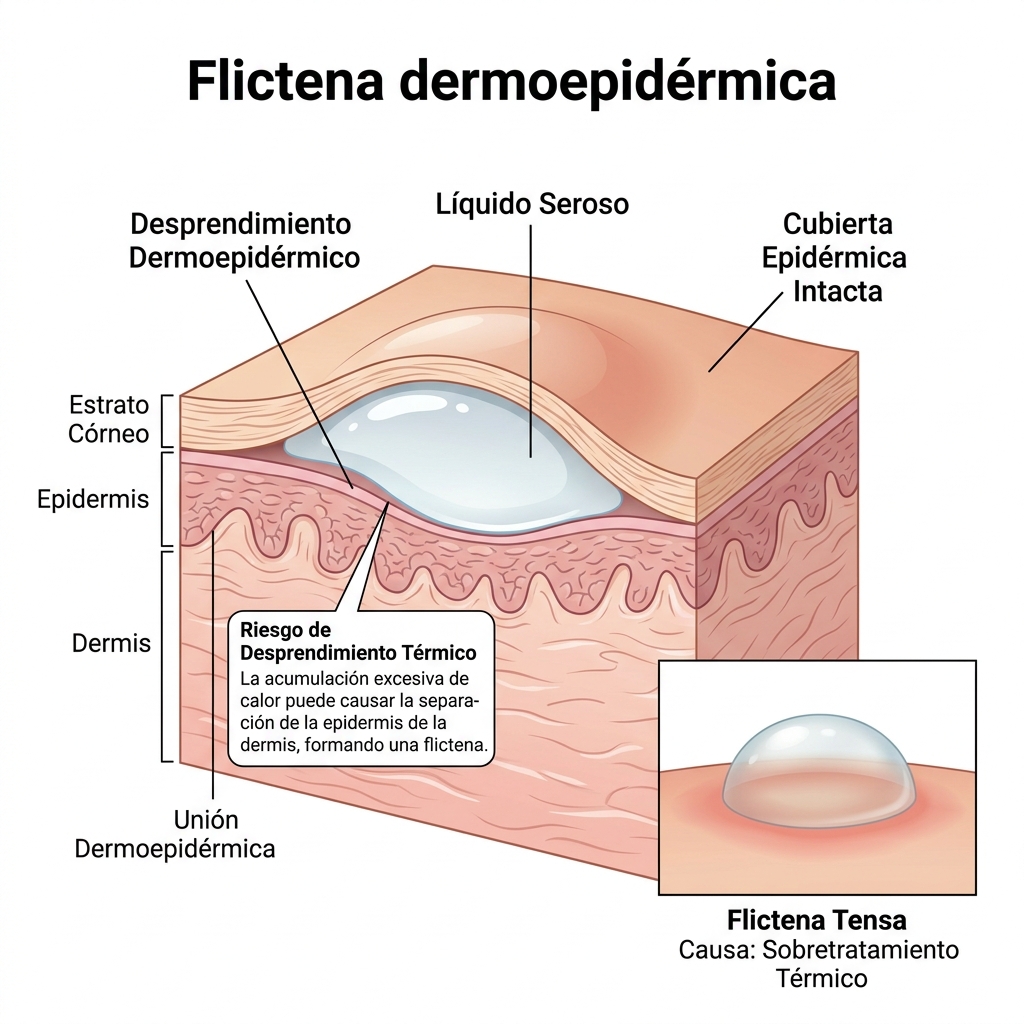

y barrera regeneradora Médico de Rescate InmediatoFlictenas y Ampollas de Gran Tamaño
Aparecen por un desprendimiento dermoepidérmico traumático o térmico severo cuando la densidad de energía excede el umbral de tolerancia o existe una absorción competitiva excesiva de melanina en la capa basal epidérmica. Su contenido puede ser seroso o hemorrágico y conllevan un elevado riesgo de sobreinfección bacteriana secundaria y fibrosis cicatrizal si la cubierta epidérmica es retirada de manera prematura.

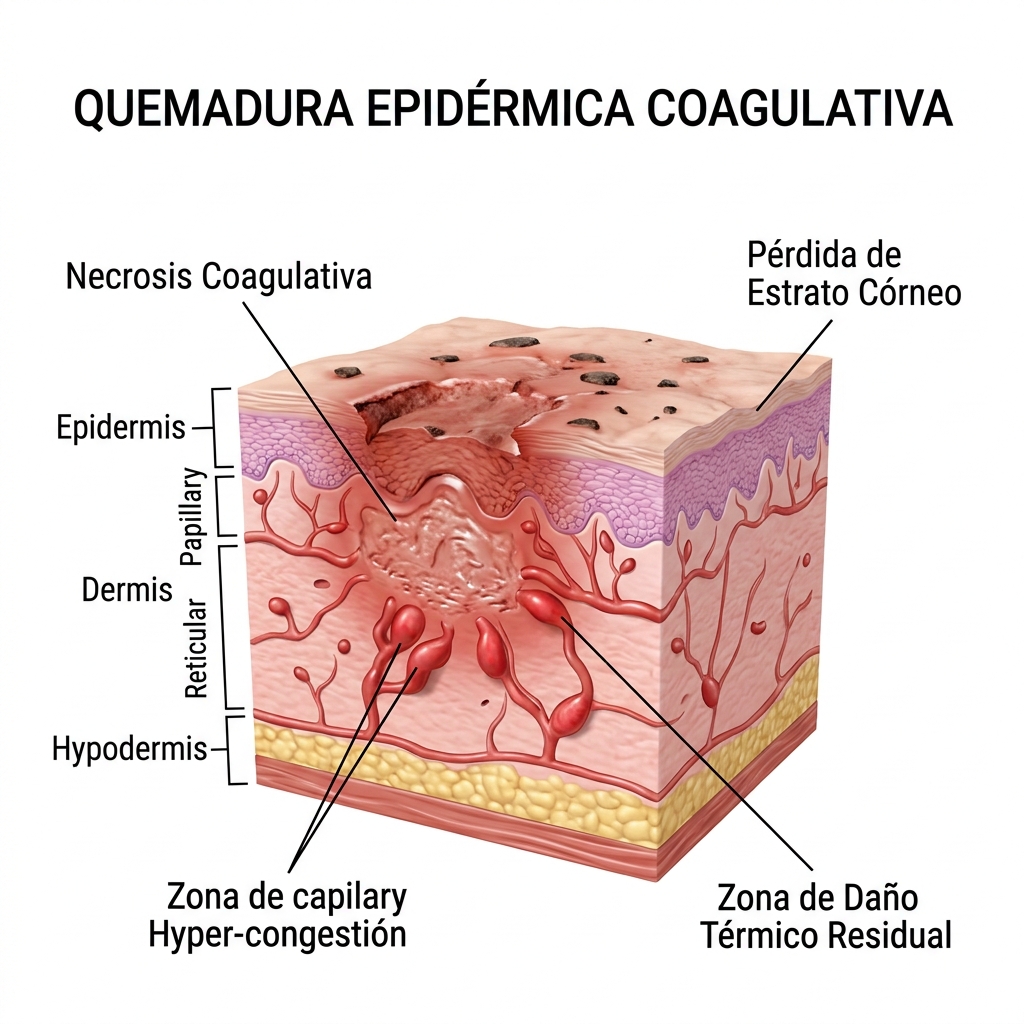

Quemaduras Epidérmicas Coagulativas
Se presentan como lesiones eritematosas intensas, húmedas, con pérdida de la continuidad del estrato córneo o formación de costras gruesas de aspecto necrótico. Ocurren habitualmente por acumulación de calor residual debida a una frecuencia de disparo excesivamente alta para la zona sin el enfriamiento fisiológico intermedio necesario.
Hiperpigmentación Posinflamatoria (HPI)
Corresponde a una hiperactividad reactiva de los melanocitos en respuesta a mediadores inflamatorios (interleucinas, leucotrienos y prostaglandinas) liberados tras un daño dérmico excesivo. Es notablemente más prevalente en fototipos cutáneos elevados de la escala de Fitzpatrick (tipos III a VI) o ante la exposición solar temprana postratamiento sin fotoprotección estricta.

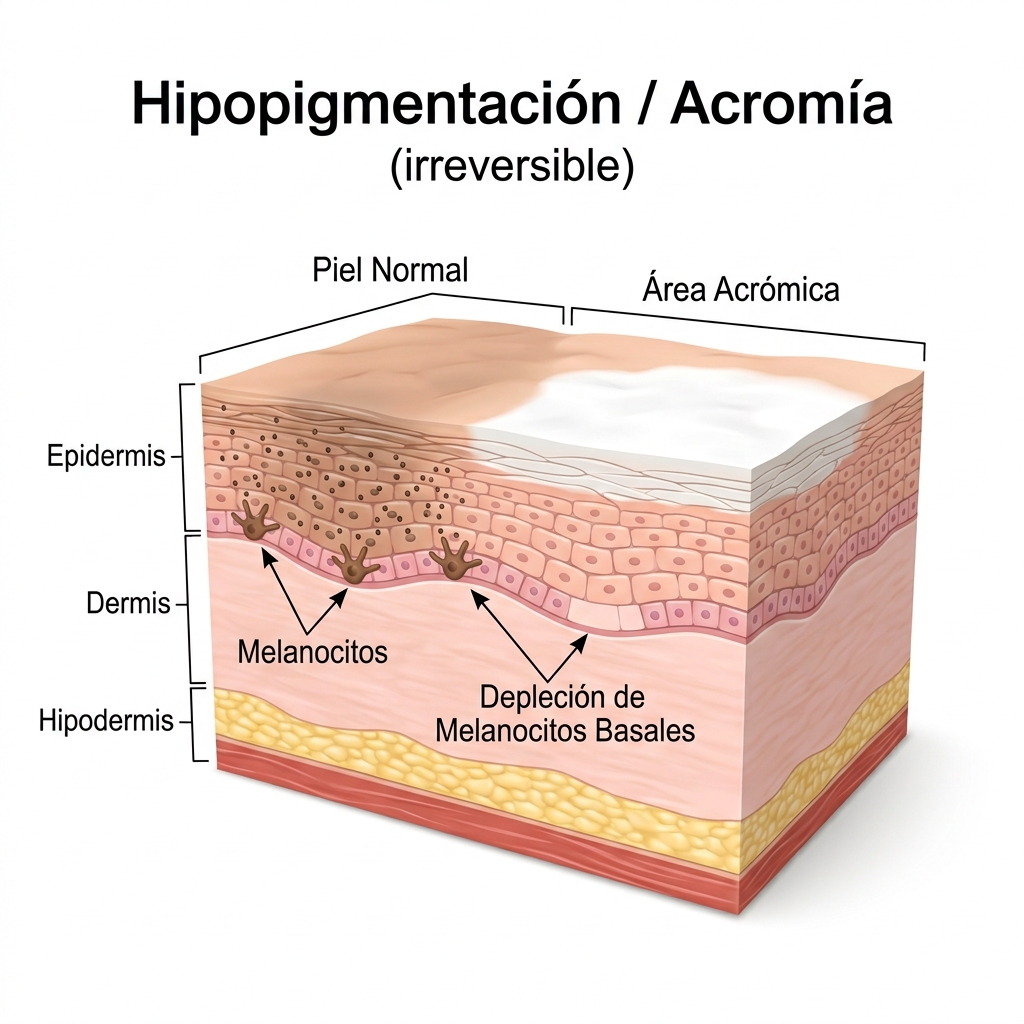

Hipopigmentación o Acromía Irreversible
Es consecuencia de la destrucción térmica o fotomecánica irreversible de los melanocitos en la capa basal o de la erradicación del reservorio de células madre melanocíticas en el folículo piloso. Se manifiesta como áreas blanquecinas permanentes que carecen de respuesta al estímulo lumínico.
Cicatrización Hipertrófica y Queloides
Se originan por una respuesta fibroproliferativa aberrante con síntesis descontrolada de colágeno tipo I y tipo III, secundaria a daño térmico profundo no controlado o manipulación traumática de las costras por parte del paciente.
Protocolo Médico de Rescate Inmediato
Ante la detección intraoperatoria o postratamiento inmediato de una respuesta tisular desproporcionada, el médico deberá implementar de forma secuencial y obligatoria el siguiente algoritmo terapéutico de estabilización dérmica:
+─────────────────────────────────────────────────────────────────────────+
| PROTOCOLO DE RESCATE POST-IMPACTO |
+─────────────────────────────────────────────────────────────────────────+
| PASO 1: Termorregulación Pasiva (Compresas frías 10-15 min, sin hielo) |
| PASO 2: Estabilización Antiinflamatoria (Corticoides tópicos 3-5 días) |
| PASO 3: Aislamiento Hidrocoloide / Apósitos de Silicona |
| PASO 4: Regeneración Epidérmica con Apoyo Cicatrizante Avanzado |
+─────────────────────────────────────────────────────────────────────────+- Termorregulación y Crioterapia Pasiva Suave: Inmediatamente después de interrumpir el tratamiento con la pieza de mano del equipo PICOLaser®, el operador deberá colocar compresas de gasa estéril humedecidas en solución salina fisiológica fría (entre cuatro y ocho grados Celsius) sobre la superficie dérmica comprometida. La aplicación se realizará en ciclos continuos de cinco minutos por dos minutos de descanso durante un período total de diez a quince minutos. Se evitará de forma estricta la colocación directa de hielo sin aislamiento para prevenir quemaduras por congelación o vasoespasmo reflejo severo.
- Estabilización de la Membrana Epidérmica y Manejo de Ampollas: Si se observa la formación de flictenas a tensión, el profesional deberá realizar una punción estéril en la porción más declive de la ampolla utilizando una aguja hipodérmica de calibre fino (27G o 30G), aspirando el contenido seroso mediante suave presión hidrostática, pero manteniendo la cubierta epidérmica íntegra para que actúe como un apósito biológico natural.
- Manejo Farmacológico Tópico Antiinflamatorio Agudo: Para yugular la cascada de citoquinas inflamatorias y disminuir el riesgo de extravasación plasmática, el médico deberá prescribir un corticoide tópico de potencia media a moderada:
- Furoato de Mometasona al 0.1% en crema o Aceponato de Metilprednisolona al 0.1% en emulsión, aplicando una capa fina sobre la zona afectada cada doce horas durante un período restringido de tres a cinco días consecutivos. No se extenderá su uso más allá de este período para evitar atrofia dérmica inducida por esteroides.
- Protección Mecánica y Cobertura Oclusiva: En áreas desepitelizadas o con pérdida de barrera, se aplicarán apósitos hidrocoloides estériles ultrafinos o láminas de gel de silicona médica pura, los cuales retendrán la humedad fisiológica y optimizarán la migración queratinocítica, reduciendo el riesgo de contaminación microbiana ambiental.
¿Se ha confirmado la descompresión aséptica de cualquier ampolla manteniendo la cúpula epidérmica intacta antes de colocar el vendaje hidrocoloide? Este paso es indispensable para salvaguardar la arquitectura de la matriz extracelular.

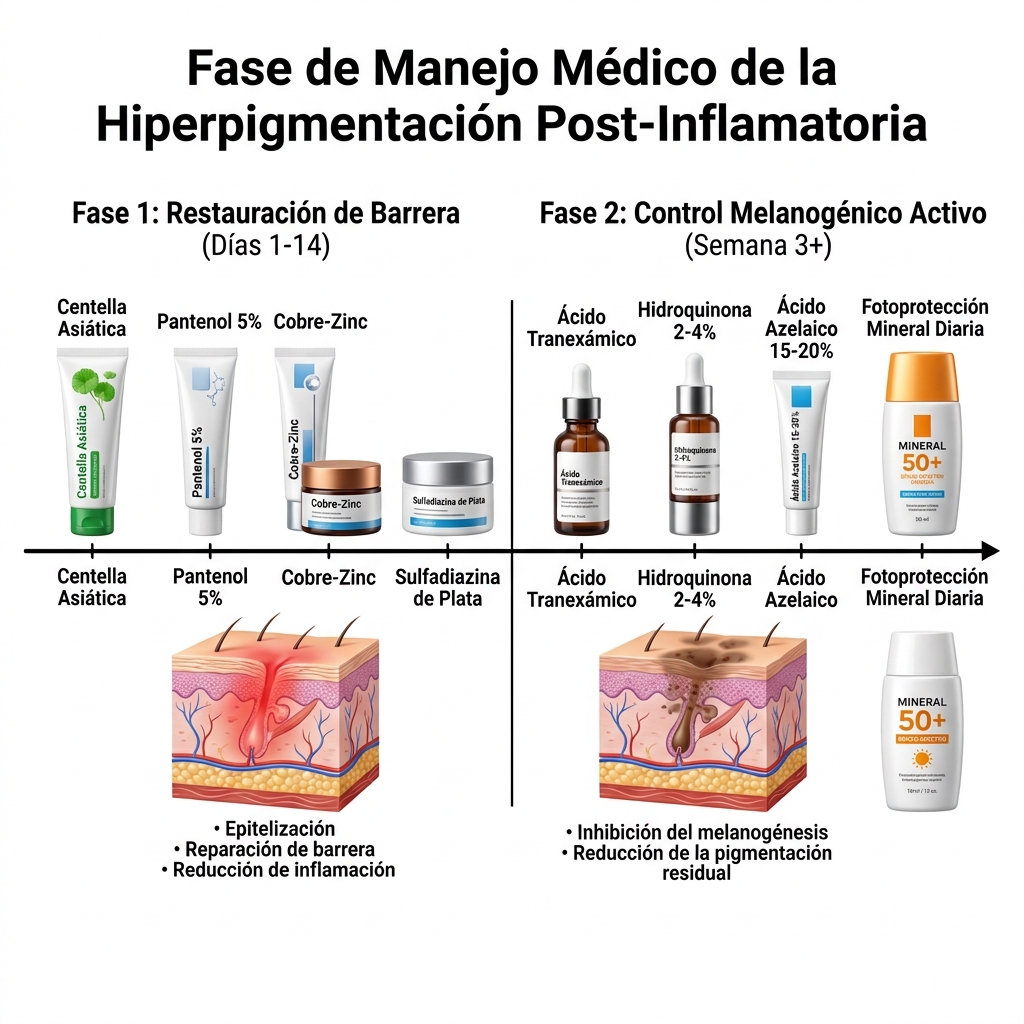

Farmacoterapia de Rescate y Abordaje de la Hiperpigmentación Posinflamatoria (HPI)
Cuando el paciente desarrolle eritema persistente mayor a cuarenta y ocho horas o evolucione hacia una hiperpigmentación posinflamatoria, el médico tratante deberá instaurar un esquema escalonado de agentes despigmentantes y reparadores celulares:
- Fase de Epitelización y Restauración de Barrera (Días 1 a 14):
- Sulfadiazina de Plata al 1% con Nitrato de Cerio (en casos de quemaduras epidérmicas exudativas) o pomadas basadas en Centella Asiática, Madecasósido, Pantenol al 5% y Cobre-Zinc, aplicadas dos a tres veces al día hasta lograr el cierre epitelial completo.
- Fase de Control Melanogénico Activo y Aclaramiento (A partir de la 3ª o 4ª Semana Post-Lesión):
- Ácido Tranexámico Tópico (3% a 5%) o Vía Oral: El médico evaluará la administración oral de 250 mg a 500 mg de ácido tranexámico cada doce horas durante un ciclo de ocho a doce semanas (previa confirmación de la ausencia de factores de riesgo protrombótico), debido a su capacidad para inhibir el sistema plasminógeno-plasmina y bloquear las señales pro-melanogénicas entre queratinocitos y melanocitos.
- Hidroquinona al 2% o 4% combinada con Ácido Kójico al 1%: Se aplicará exclusivamente de forma nocturna y focalizada sobre las manchas pigmentarias resultantes, descansando al cumplir tres meses continuos para prevenir ocronosis exógena.
- Ácido Azelaico al 15% o 20% en gel o crema: Alternativa de alta seguridad para fototipos cutáneos altos, aplicada dos veces al día para inhibir de forma competitiva a la enzima tirosinasa.
- Fotoprotección de Grado Médico de Espectro Ultra-Amplio: Se indicará el uso mandatorio y continuo de protectores solares minerales a base de Óxido de Zinc y Dióxido de Titanio no micronizados con FPS 50+ y protección UVA/luz visible mediante filtros enriquecidos con óxidos de hierro, aplicados cada tres horas mientras dure la exposición a la luz ambiental diurna.
Cuidados Post-Tratamiento, Régimen de Fotoprotección y Seguimiento Clínico
8. Cuidados Post-Tratamiento, Régimen de Fotoprotección y Seguimiento Clínico
8.1. Fisiopatología de la Reparación Tisular Post-Láser Picosegundo
La interacción de la radiación fotoacústica generada por el sistema Nd:YAG Picosegundo (PICOLaser®) induce una onda de choque mecánica confinada que fragmenta el pigmento exógeno o endógeno en micropartículas submicrométricas, desencadenando simultáneamente una disrupción controlada en la epidermis o dermis papilar. Este fenómeno induce una cascada de respuesta inflamatoria estéril mediada por histamina, prostaglandinas, interleucinas proinflamatorias y factor de necrosis tumoral alfa, lo cual se traduce clínicamente en eritema transitorio, edema perifolicular, micropunteado purpúrico o la formación de flictenas subepidérmicas por despegamiento dermoepidérmico en áreas de alta densidad de pigmento.
Durante la fase proliferativa y de remodelación, la barrera lipídica y el estrato córneo se encuentran biológicamente comprometidos, manifestando un incremento drástico en la Pérdida Transepidérmica de Agua (TEWL). La activación concomitante de los melanocitos basales residuales genera una ventana de vulnerabilidad extrema para el desarrollo de Hiperpigmentación Postinflamatoria (HPI), especialmente prevalente en fototipos cutáneos intermedios y altos (Fitzpatrick III a VI).
Por lo tanto, la instauración de una terapia restauradora tópica inmediata no constituye un paso optativo, sino un mandato fisiológico orientado a reponer la función de barrera, modular la respuesta inflamatoria, prevenir infecciones secundarias y asegurar el aclaramiento biológico de las partículas de tinta y melanina mediante la migración macrofágica por vía linfática.
+-------------------------------------------------------------------------+
| CASCADA FISIOLÓGICA POST-PICOSEGUNDO |
| |
| [ Impacto Fotoacústico ] -> [ Lisis Celular / Despegamiento Dérmico ] |
| | |
| v |
| [ Elevación de TEWL e Inflamación ] -> [ Activación Melanocítica ] |
| | |
| v |
| [ Prescripción de Barrera ] ---------> [ Prevención de HPI y Cicatriz] |
+-------------------------------------------------------------------------+8.2. Régimen Domiciliario de Restauración y Terapia de Barrera
El profesional médico deberá entregar por escrito y explicar detalladamente al paciente las directrices farmacológicas y cosmecéuticas a seguir durante la fase aguda post-procedimiento (días 1 a 10). La pauta terapéutica se enfocará en el sellado biológico, la regeneración del estrato córneo y la inhibición de estímulos mecánicos lesivos.
===========================================================================
PROTOCOLO FARMACOLÓGICO DOMICILIARIO: FASE DE REPARACIÓN CUTÁNEA (DÍAS 1-10)
===========================================================================A. Agentes Tópicos Cicatrizantes y Reparadores de Barrera
- Sucralfato Micronizado: Se deberá indicar en crema o emulsión cada 8 a 12 horas sobre la zona tratada. Su mecanismo de acción promueve la formación de un complejo insoluble con las proteínas del exudado tisular, generando una película protectora que aísla la microherida dérmica frente a contaminantes externos y estimula la síntesis de factores de crecimiento fibroblásticos (FGF).
- Centella Asiática (Madecasósido y Ácido Asiático): Se prescribirá formulada en gel crema o bálsamo reparador, aplicada dos a tres veces al día. Actúa estimulando la síntesis de colágeno tipo I y III, acelerando la reepitelización y mitigando el eritema residual por su actividad antiinflamatoria intrínseca.
- Óxido de Zinc (al 10% - 20%): Se aplicará como agente de barrera física con propiedades astringentes, antisépticas suaves y descongestivas. Contribuye a estabilizar la membrana lipídica celular y a regular la pérdida transepidérmica de agua.
- Ácido Hialurónico de Alto y Bajo Peso Molecular: Se reservará para protocolos faciales (como el Hollywood Peel con filtro de 1320 nm), aplicándose tras la higienización para rehidratar el tejido sin ocluir las unidades pilosebáceas.
B. Restricciones y Prohibiciones Terapéuticas Absolutas
- Manipulación de Costras y Microdescamación: El paciente tendrá estrictamente prohibido raspar, traccionar o retirar de forma forzada las microcostras superficiales formadas durante los días posteriores a la sesión. La avulsión mecánica prematura despoja al lecho dérmico de su cubierta biológica protectora, induciendo discromías permanentes, hipopigmentación en confeti o cicatrices atróficas.
- Manejo de Flictenas y Ampollas Serosas: En caso de desarrollarse flictenas producto de una alta concentración de fluencia en tatuajes densos, queda absolutamente prohibido que el paciente las rompa, desteche o puncione en el domicilio. El techo epidérmico de la ampolla actúa como un apósito biológico estéril perfecto. Si la tensión vesicular genera dolor intolerable, el paciente deberá acudir al centro clínico donde el médico realizará un drenaje aséptico evacuador por aspiración con aguja fina calibre 30G, preservando intacta la cubierta epidérmica.
- Suspensión Estricta de Activos Irritantes: El paciente suspenderá el uso de retinoides tópicos (tretinoína, adapaleno, retinaldehído), alfahidroxiácidos (ácido glicólico, ácido láctico, ácido mandélico), betahidroxiácidos (ácido salicílico), ácido ascórbico puro en concentraciones superiores al 10% y cualquier forma de exfoliante químico o físico/mecánico (scrubs, cepillos faciales) por un período mínimo de 7 a 10 días posteriores a la emisión láser.
8.3. Protocolo Riguroso de Fotoprotección y Manejo de Factores Ambientales
El tejido cutáneo sometido a la energía del láser picosegundo entra en una fase transitoria de hipersensibilidad actínica. La radiación ultravioleta (UVA, UVB) y la luz visible de alta energía (HEV/Luz Azul) desencadenan la activación aberrante del receptor de melanocortina-1 (MC1R) y la enzima tirosinasa en los melanocitos fotosensibilizados, consolidando depósitos hipercrómicos irreversibles si no se instaura un bloqueo fotobiológico riguroso.
Especificaciones del Régimen Fotoprotector
- Tipología del Filtro Solar: Se deberá prescribir obligatoriamente un protector solar de muy amplio espectro contra radiación UVA (con factor PPD superior a 16 o PA++++), UVB (SPF 50+ real certificado), infrarrojos (IR-A) y luz visible. Se priorizarán formulaciones de base 100% mineral o física a base de Dióxido de Titanio micronizado y Óxido de Zinc, formuladas sin perfumes ni conservantes irritantes, dado que los filtros químicos orgánicos pueden inducir dermatitis por contacto sobre piel con disrupción de barrera.
- Posología y Frecuencia de Reaplicación: La aplicación del fotoprotector deberá realizarse 20 minutos antes de la exposición ambiental diurna, con una cantidad mínima recomendada de 2 mg/cm² de superficie corporal tratada. La reaplicación se efectuará rigurosamente cada dos a tres horas de manera continua, independientemente de que el paciente permanezca en interiores o días nublados.
- Fotoprotección Pasiva Textil y Conductual: En remoción de tatuajes corporales, la zona tratada deberá permanecer cubierta con prendas textiles de trama cerrada o con certificación UPF 50+. Queda terminantemente prohibida la exposición solar directa recreativa, bronceado en solárium o camas de radiación UVA artificial durante al menos 4 semanas posteriores al tratamiento.
Control Térmico y Prevención de Infecciones Secundarias (Primeras 48 a 72 Horas)
- Evitación de Ambientes Hipertérmicos: El paciente deberá abstenerse de ingresar a saunas secos, baños de vapor (turcos), jacuzzis o tomar duchas con agua excesivamente caliente durante un período de 48 a 72 horas. La vasodilatación térmica reactiva intensifica el edema local y perpetúa el eritema inflamatorio.
- Prohibición de Inmersión Acuática: Queda contraindicada la inmersión en piscinas, cuerpos de agua natural (mar, lagos, ríos) y bañeras durante 72 horas. La exposición al cloro, químicos alguicidas y patógenos bacterianos oportunistas (como Pseudomonas aeruginosa o Staphylococcus aureus) incrementa exponencialmente el riesgo de sobreinfección dérmica.
- Restricción de Ejercicio Físico Intenso: Se deberá suspender la actividad deportiva de alta intensidad, entrenamiento cardiovascular pesado y deportes de contacto por un lapso de 48 a 72 horas. La diaforesis copiosa (sudoración ácida rica en sales) y la fricción mecánica inducen prurito severo, maceración epidérmica y mayor riesgo de reactivación inflamatoria.
8.4. Cronograma de Seguimiento Clínico e Intervalos entre Sesiones
La calendarización de los tratamientos con tecnología picosegundo no responde a criterios arbitrarios, sino a la cinética celular del sistema fagocítico mononuclear y a los tiempos fisiológicos de recambio de la matriz extracelular. Tratar un tejido antes de que se complete el aclaramiento biológico satura la capacidad macrofágica, incrementa el daño térmico acumulativo en la piel sana y eleva de manera crítica la incidencia de fibrosis y cicatrices anómalas.
===========================================================================
CALENDARIZACIÓN CLÍNICA BASADA EN CINÉTICA BIOLÓGICA
===========================================================================- Eliminación de Tatuajes y Pigmentos Exógenos Multicolores:
- Intervalo Requerido: 6 a 8 semanas entre cada sesión (ampliable a 10-12 semanas en fototipos IV-VI o en zonas distales de extremidades).
- Fundamentación Médica: Tras la fragmentación fotoacústica de la tinta, los macrófagos tisulares requieren semanas para fagocitar los residuos y transportarlos a través del drenaje linfático hacia los ganglios regionales. Realizar sesiones con intervalos más cortos no incrementa la tasa de aclaramiento final del tatuaje, sino que expone la dermis a un estrés acústico innecesario sobre fragmentos que aún se encuentran en tránsito de degradación.
- Rejuvenecimiento Facial, Cicatrices de Acné y Melasma:
- Intervalo Requerido: 3 a 4 semanas entre sesiones.
- Fundamentación Médica: Las microlesiones dérmicas inducidas ópticamente activan a los fibroblastos para la síntesis ordenada de neocápsulas de colágeno y elastina. Este proceso de remodelación del colágeno requiere un ciclo biológico mínimo de 21 a 28 días para su estabilización histológica.
- Peeling Hollywood (Carbón Activado con Filtro de 1320 nm):
- Intervalo Requerido: 3 a 4 semanas entre sesiones.
- Fundamentación Médica: Al ser un tratamiento enfocado en el pulido epidérmico, reducción del sebo glandular y cierre del poro mediante termólisis de las partículas de carbón, el intervalo debe coincidir con la fase completa de queratinización y renovación celular del estrato córneo.
+-------------------------------------------------------------------------+
| MATRIZ DE INTERVALOS SEGÚN INDICACIÓN |
| |
| [ Tatuajes / Pigmentos Profundos ] -> Espera: 6 a 8 Semanas |
| [ Rejuvenecimiento / Cicatrices ] -> Espera: 3 a 4 Semanas |
| [ Hollywood Peel / Carbón Tópico ] -> Espera: 3 a 4 Semanas |
+-------------------------------------------------------------------------+8.5. Monitoreo Clínico de Signos de Alarma y Registro Evolutivo
Durante el período de seguimiento, el profesional médico y el paciente deberán mantener una comunicación protocolizada para detectar tempranamente desviaciones del curso fisiológico normal. El profesional deberá verificar en cada consulta de control la integridad del manto cutáneo y documentar mediante registro fotográfico estandarizado la evolución del aclaramiento.
===========================================================================
GUÍA DE EVALUACIÓN DE RESPUESTA CUTÁNEA: NORMALIDAD VS. ALERTA
===========================================================================Manifestaciones Esperadas (Respuesta Fisiológica Controlada)
- Eritema moderado a intenso en las primeras 24 a 48 horas.
- Edema leve o localizado perilesional que cede dentro de las 72 horas.
- Presencia de microcostras milimétricas de color marrón o grisáceo entre los días 3 y 7.
- Sensación leve a moderada de calor o prurito transitorio atribuible a la histaminoliberación local.
Signos de Alarma que Requieren Evaluación Médica Inmediata
- Sospecha de Infección Bacteriana: Dolor pulsátil progresivo que se intensifica después de las primeras 24 horas, eritema periférico expansivo con elevación térmica local marcada, o presencia de exudado purulento amarillento o verdoso. Ante este cuadro, se deberá indicar toma de cultivo y prescripción de antibioticoterapia tópica (como ácido fusídico o mupirocina) o sistémica según el compromiso clínico.
- Reacción Alérgica a Pigmentos Fragmentados: Aparición de edema indurado intenso, eccema perilesional difuso o urticaria generalizada, provocada por el reconocimiento inmunológico de sales metálicas (frecuente en tintas rojas con sulfuro de mercurio o amarillas con sulfuro de cadmio) liberadas masivamente al torrente linfático. Requiere manejo con corticoides tópicos de potencia media-alta o antihistamínicos orales.
- Discromías y Cambios Texturales Anómalos: Presencia de hipopigmentación persistente o signos tempranos de elevación cicatrizal hipertrófica en los controles a partir de la cuarta semana, lo cual obligará a espaciar los tratamientos, reducir las fluencias operativas o implementar terapia complementaria moduladora de la cicatrización.
8.6. Protocolo de Evaluación y Checkpoints Didácticos (Live AI Training)
Para garantizar la correcta asimilación técnica del módulo por parte del médico u operador biomédico durante la sesión de entrenamiento interactivo, el sistema Live AI formulará puntos de parada clínica y preguntas de anclaje contextuales antes de habilitar los módulos de dosimetría avanzada.
- Checkpoint de Seguridad 1: ¿Ha comprendido el operador la justificación fisiopatológica por la cual se prohíbe el retiro prematuro de costras y el drenaje no aséptico de flictenas tras una sesión de emisión con el manípulo picosegundo?
- Checkpoint de Seguridad 2: ¿Se ha validado la instrucción sobre la prescripción de fotoprotectores de base física mineral frente a filtros químicos en presencia de disrupción de la barrera cutánea?
- Checkpoint de Seguridad 3: ¿Confirma el profesional la necesidad de respetar un intervalo de reposo biológico de 6 a 8 semanas en remoción de tatuajes para permitir la fagocitosis macrofágica antes de reaplicar energía láser sobre la misma zona anatómica?
