Analizador Facial Multiespectral con Inteligencia Artificial
Modelo Oficial: Bitmoji K33 • Categoría: Diagnóstico, Fototerapia y Laboratorio Clínico
Portada e Índice
MANUAL DE INSTALACION, MANTENIMIENTO Y USO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
- Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
- Instalación Física y Ensamblaje Secuencial Paso a Paso
- Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
- Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso

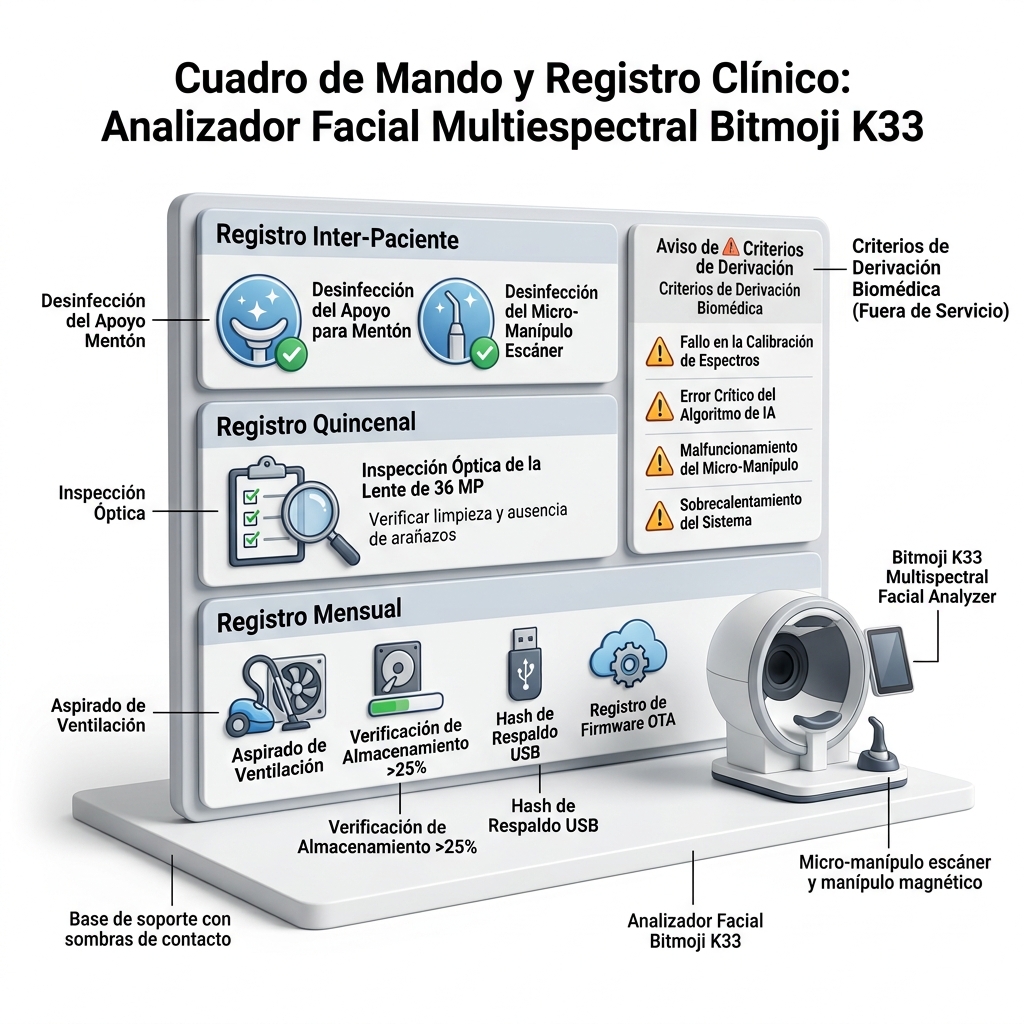

- Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
- Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente)
Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
Fundamentación Biomédica y Principio Operativo Multiespectral del Bitmoji K33
El analizador facial Bitmoji K33 constituye una estación optoelectrónica de diagnóstico dérmico computarizado de alta resolución, diseñada para el mapeo cuantitativo y cualitativo de la superficie cutánea y de las estructuras cromóforas subyacentes. El principio físico del equipo se fundamenta en la adquisición fotométrica multiespectral sincronizada, combinando una cámara oscura de geometría ovoide con una matriz de iluminación de estado sólido de ocho bandas del espectro electromagnético.

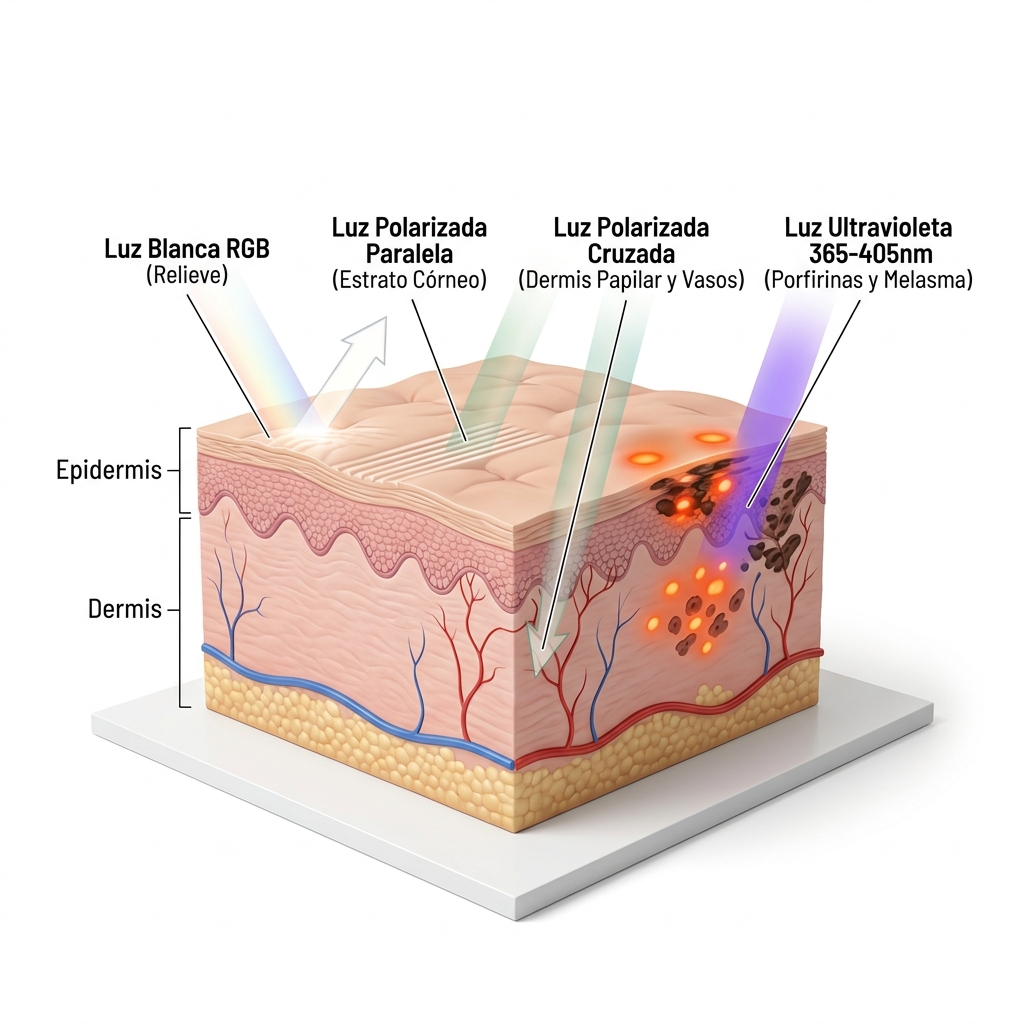

La adquisición multiespectral resuelve la limitación intrínseca de la fotografía dermatológica convencional de luz blanca, la cual sufre de reflectancia especular parásita y saturación lumínica en el estrato córneo. Para sortear estas perturbaciones ópticas, el Bitmoji K33 implementa tres modalidades electromagnéticas principales:
- Luz Blanca Natural RGB: Proporciona un registro cromático estandarizado con un índice de reproducción cromática elevado, permitiendo la evaluación morfológica del relieve cutáneo, la dilatación de poros ostiales y la distribución de rítides superficiales y profundas.
- Luz Polarizada Paralela: Alinea el vector del campo eléctrico incidente en el mismo plano que el filtro receptor del sensor, maximizando la detección de la reflexión especular superficial. Esta propiedad física acentúa la visualización de la descamación, la rugosidad macroscópica, la queratinización y la pérdida de elasticidad epidérmica.
- Luz Polarizada Cruzada (Ortogonal): Introduce un desfase de noventa grados entre el polarizador de emisión y el analizador óptico de recepción. Esta configuración cancela por completo el reflejo del estrato córneo e ingresa de manera no invasiva en la dermis papilar, aislando la dispersión interna de la luz para cuantificar el eritema, las telangiectasias, la rosácea y la concentración de hemoglobina dérmica.
- Fluorescencia y Reflectancia Ultravioleta (Rango 365 a 405 nanómetros): Estimula la fotoluminiscencia inducida de cromóforos específicos. En esta longitud de onda, las porfirinas generadas por la bacteria metabólicamente activa Cutibacterium acnes emiten una fluorescencia rojo-anaranjada característica, mientras que la eumelanina y la feomelanina absorben intensamente la radiación UV, revelando el daño solar acumulativo, lentigos seniles y discromías dérmicas que aún no son visibles en el espectro macroscópico convencional.
El núcleo de digitalización del sistema integra un sensor CMOS de grado médico que oscila dinámicamente entre los 28 y los 36 Megapíxeles Ultra HD. Esta resolución espacial captura detalles microestructurales a nivel micrométrico en un lapso temporal de barrido inferior o igual a 0.8 segundos por secuencia facial completa. La velocidad de disparo es crítica para evitar artefactos cinéticos derivados de micro movimientos involuntarios o fluctuaciones respiratorias del paciente.
Los datos brutos capturados son procesados por una arquitectura de Inteligencia Artificial basada en algoritmos de aprendizaje profundo convolucional. Esta red neuronal ejecuta la segmentación topográfica tridimensional del rostro y evalúa catorce parámetros dermatológicos con una exactitud diagnóstica superior o igual al 94%.

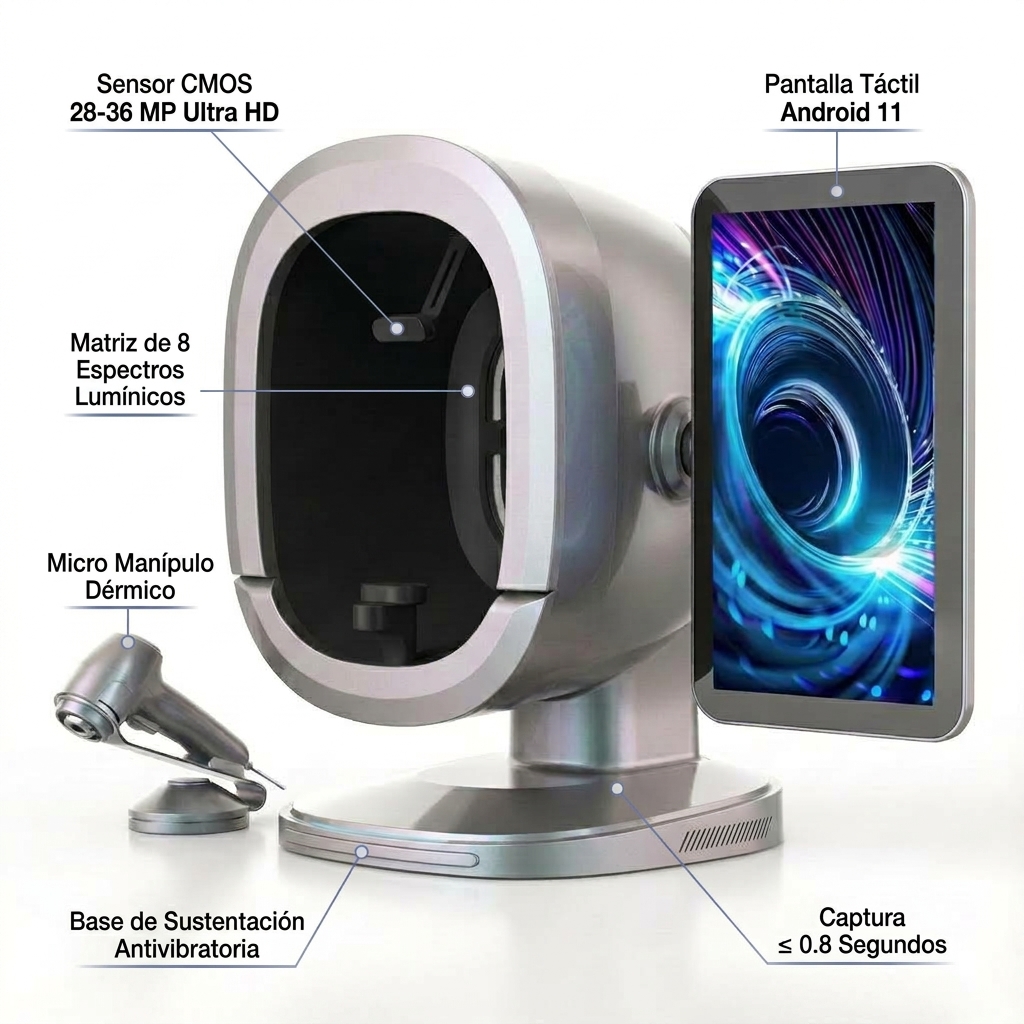

Especificaciones Técnicas Consolidadas del Sistema
A continuación se desglosan los parámetros técnicos, eléctricos, mecánicos y computacionales que gobiernan el funcionamiento de la plataforma Bitmoji K33:
- Identificador de Producto del Sistema: 89252927-fab7-46d6-88c1-47396815ed70.
- Nombre del Modelo Comercial: Analizador Facial Multiespectral con Inteligencia Artificial Bitmoji K33.
- Resolución Nativa del Sensor Óptico: Sensor CMOS de ultra alta definición con un rango efectivo de 28 a 36 Megapíxeles.
- Tecnología de Iluminación y Emisión Espectral: Matriz optoelectrónica de 8 espectros lumínicos programables (RGB luz diurna natural, luz ultravioleta de baja radiación, luz polarizada paralela, luz polarizada cruzada y variaciones espectrales compensadas).
- Tiempo de Captura por Ciclo: Menor o igual a 0.8 segundos para la adquisición facial completa multiespectral.
- Exactitud Diagnóstica de los Modelos de Inteligencia Artificial: Mayor o igual al 94% de concordancia validada contra patrones de referencia clínica.
- Parámetros Dermatológicos Cuantificables: Catorce métricas clínicas simultáneas, incluyendo hidratación superficial, daño solar profundo, nivel de pigmentación/melasma, bacterias de acné (porfirinas), textura y rugosidad, profundidad de rítides, calibre de poros y reactividad vascular.
- Entorno de Sistema Operativo: Plataforma dedicada optimizada basada en Android versión 11, con controlador gráfico nativo y gestión de sincronización remota hacia repositorios de almacenamiento en la nube.
- Módulo de Interfaz Humano-Máquina: Panel táctil vertical de alta resolución con tecnología capacitiva de respuesta múltiple integrado lateralmente al chasis mediante pivote pasamuros.
- Conectividad de Red y Periféricos: Interfaz de red inalámbrica Wi-Fi de doble banda (2.4 GHz y 5 GHz) compatible con los estándares 802.11 b/g/n/ac, puertos de datos USB para transferencia periférica directa y enlace por bus serial para micro manípulo dérmico.
- Requerimientos Eléctricos de Alimentación: Rango universal autoajustable de 110V a 220V en corriente alterna, 50/60 Hertz, con tolerancia de fluctuación de línea y puesta a tierra obligatoria.
- Gestión Térmica del Chasis: Sistema pasivo-activo de disipación térmica por convección con rejilla de escape ranurada en el faldón lateral inferior de la base mecánica.
- Acabado Estructural del Domo Exterior: Carcasa polimérica termoplástica de alta densidad con recubrimiento metalizado anodizado de baja adherencia bacteriana y acabado interno mate ultra negro antirreflectante.

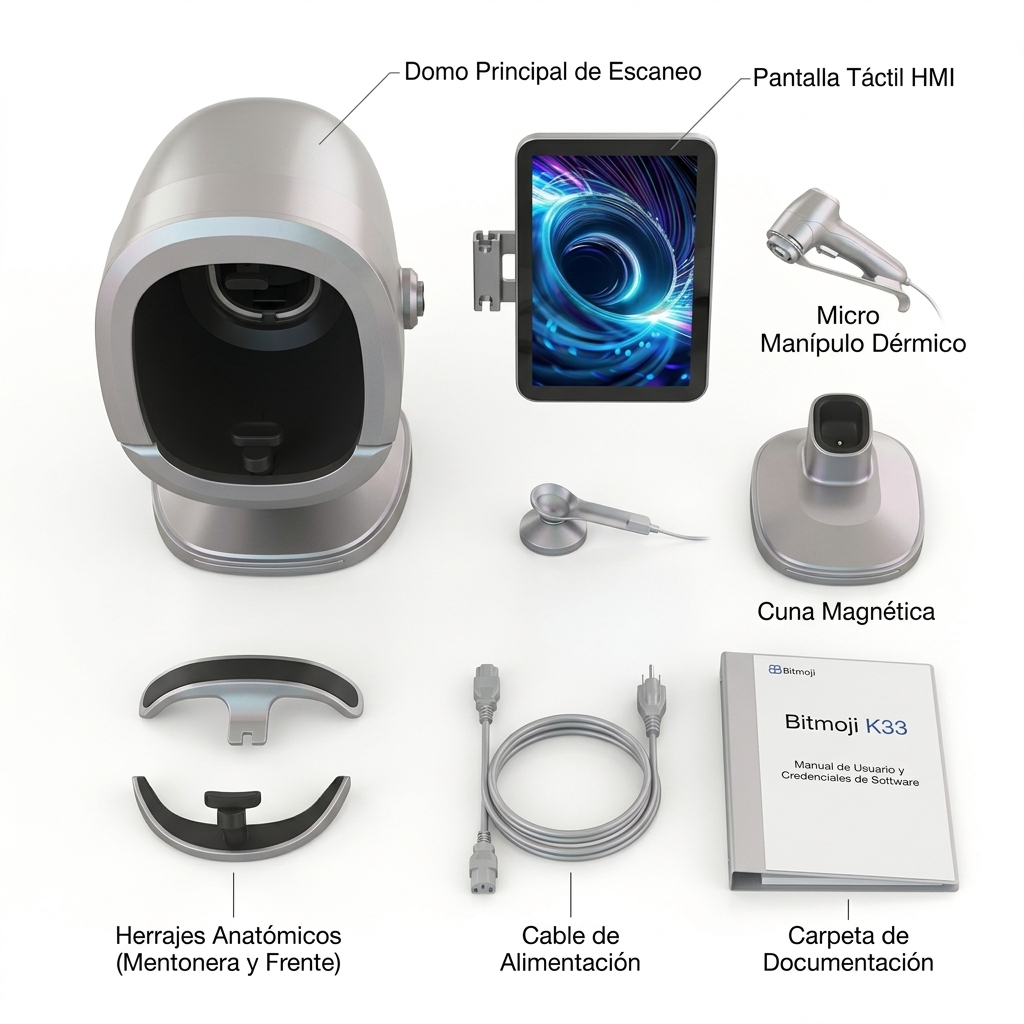

Inventario Técnico y Desglose de Componentes Físicos y Accesorios Incluidos
El equipo Bitmoji K33 se suministra con un conjunto de módulos y componentes de apoyo funcional integrados para garantizar la repetibilidad diagnóstica y la estabilidad del paciente. El personal técnico deberá constatar la presencia y el estado de los siguientes elementos antes de proceder a la puesta en marcha:
1. Unidad Principal de Escaneo Facial Tipo Domo
Estructura envolvente ovoide de sustentación que funciona como cámara oscura fotométrica. Presenta una amplia apertura frontal ergonómica que abarca entre el 65% y el 70% del perfil anterior del cabezal, permitiendo el ingreso facial sin obstruir las vías respiratorias del paciente. En su tabique interno posterior aloja la óptica motorizada de ultra alta definición y los anillos emisores de luz multiespectral. Su revestimiento interno es de textura negra mate profunda antirreflectante, la cual actúa como trampa fotónica para erradicar cualquier contaminación lumínica secundaria. El cuerpo del domo se encuentra sólidamente unido a una columna central apoyada sobre una base de sustentación de bajo centro de gravedad.

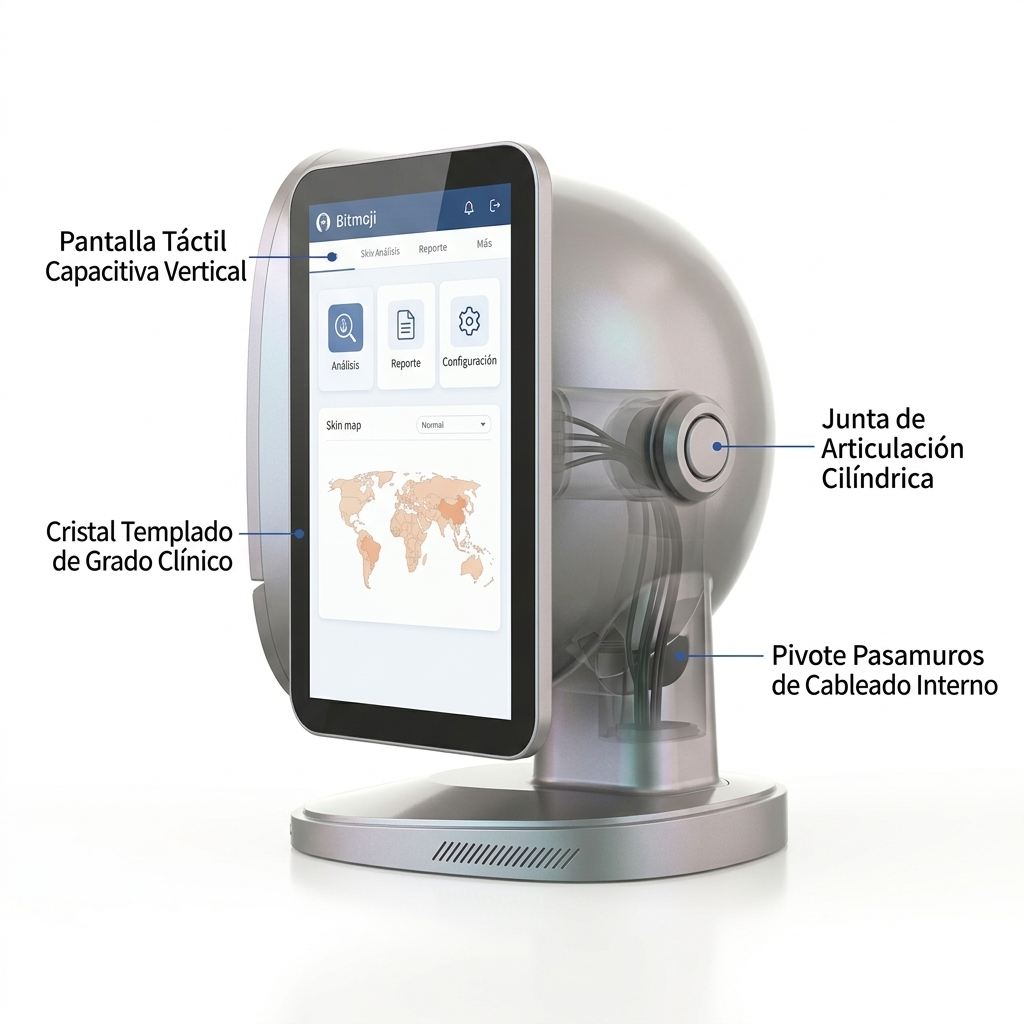

2. Pantalla Táctil Lateral de Operación y Diagnóstico (Monitor HMI)
Monitor táctil vertical montado rígidamente en el costado derecho del domo principal mediante una junta de articulación cilíndrica. Este soporte cumple la doble función de brindar sustentación mecánica contra las fuerzas de accionamiento digital y alojar el pasamuros interno para el cableado de alimentación y señal digital LVDS/HDMI. La pantalla presenta una cubierta frontal de cristal templado de borde redondeado continuo sin biseles prominentes, lo que facilita la desinfección mediante toallitas libres de alcohol. A través de este módulo se gestiona la totalidad de la captura, el cómputo de la inteligencia artificial y la visualización de vórtices espectrales.

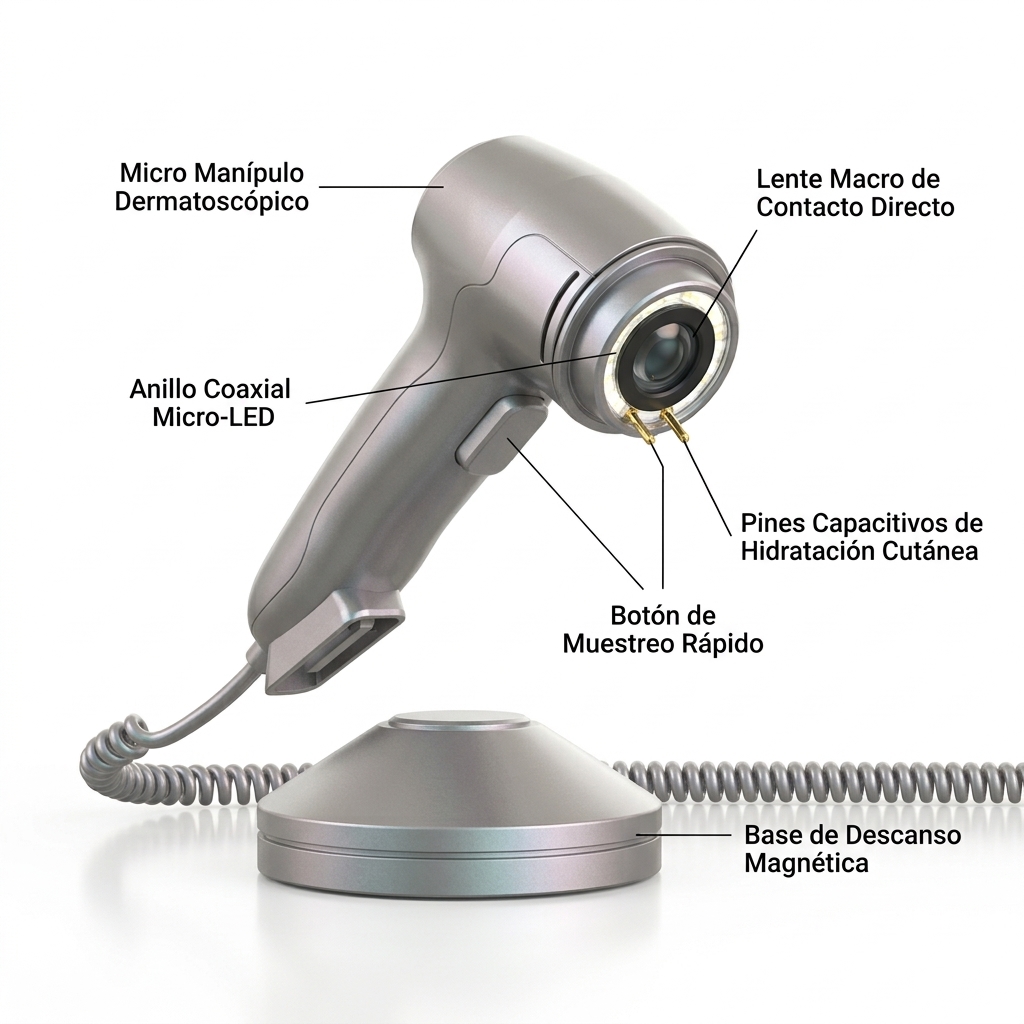

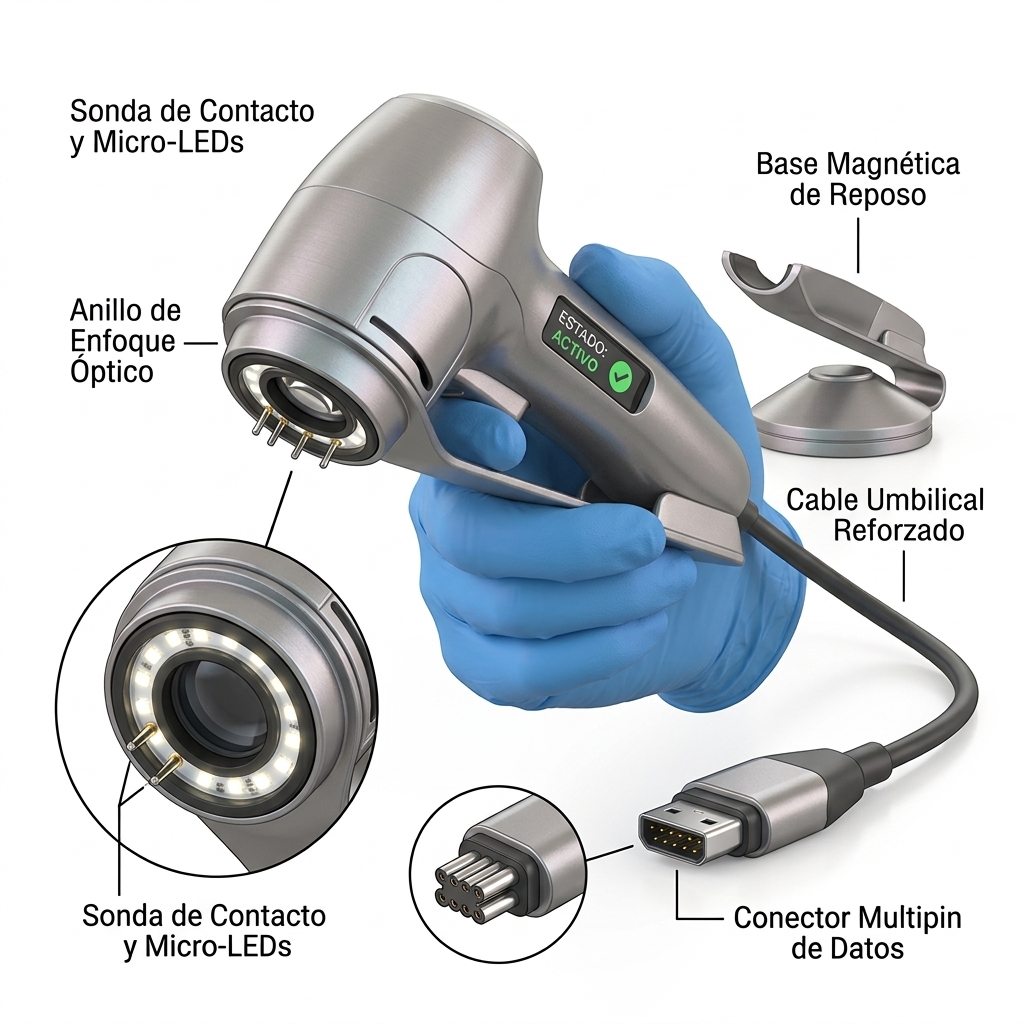

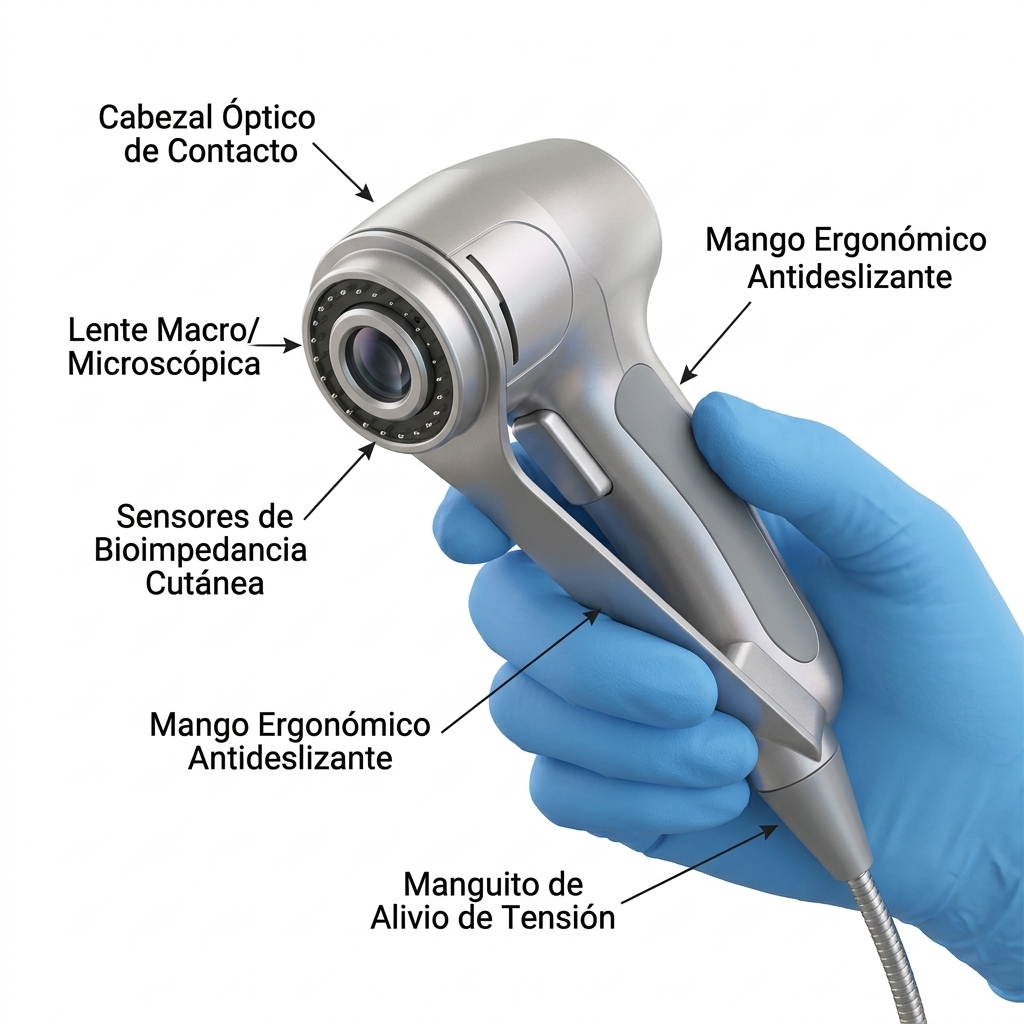

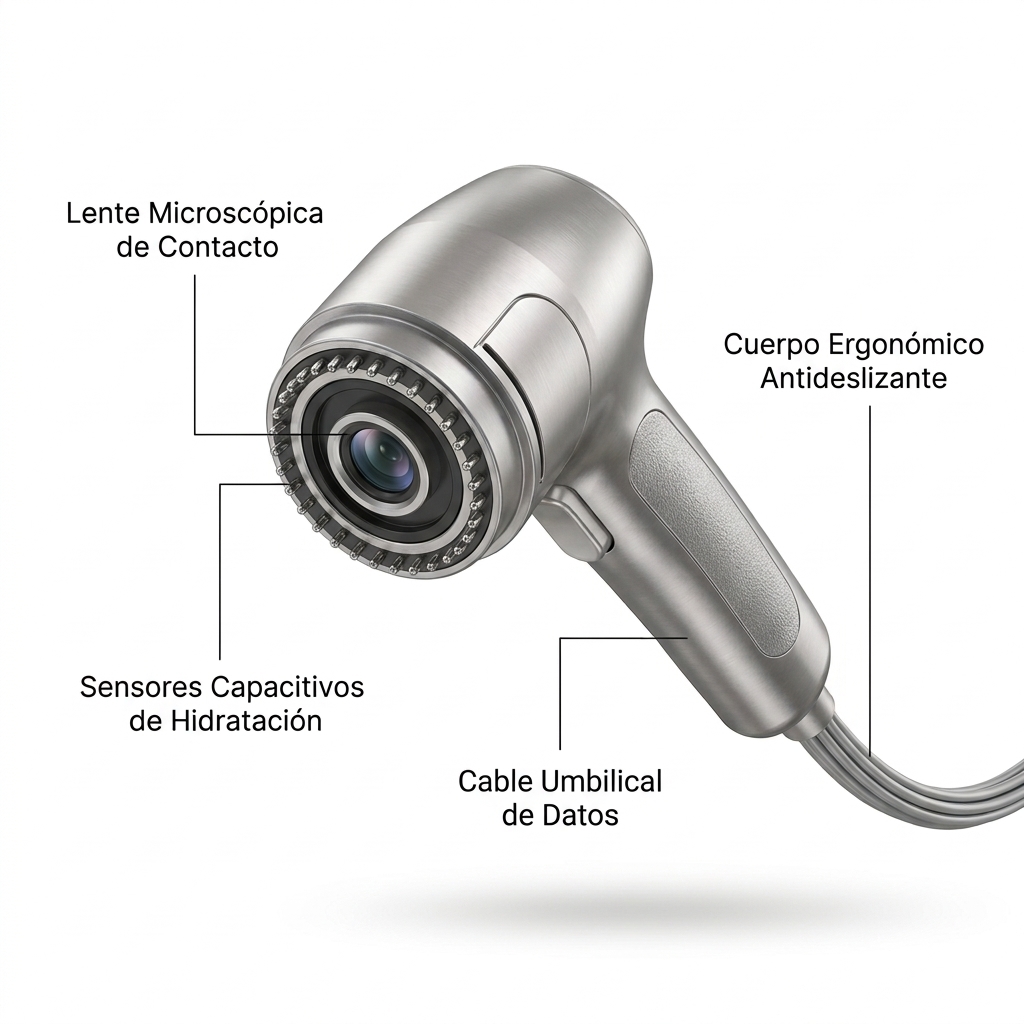

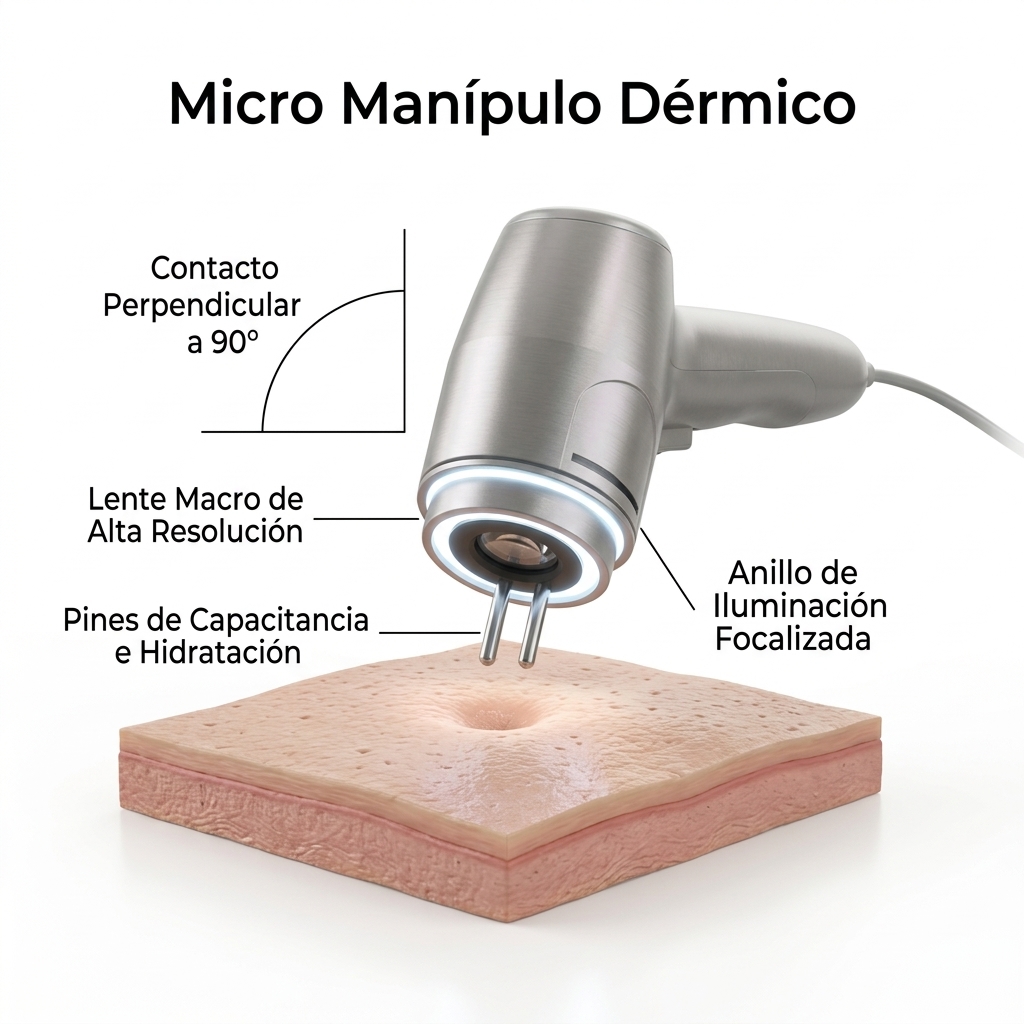

3. Micro Manípulo Escáner de Mano (Micro Handle) con Sonda de Contacto
Periférico manual de contacto directo con la piel, diseñado morfológicamente con un mango anatómico plateado tipo pistola angulada e inserto de sujeción ergonómica antideslizante. La parte distal cuenta con un cabezal óptico microscópico provisto de lentes de enfoque macro y micro, complementado con sensores capacitivos periféricos para el análisis de conductividad hídrica epidérmica, elasticidad y visualización dermoscópica ampliada de áreas específicas (tales como la zona T, surcos nasogenianos o lesiones localizadas). El micro manípulo se conecta al sistema mediante un cable umbilical flexible posterior de datos y alimentación.

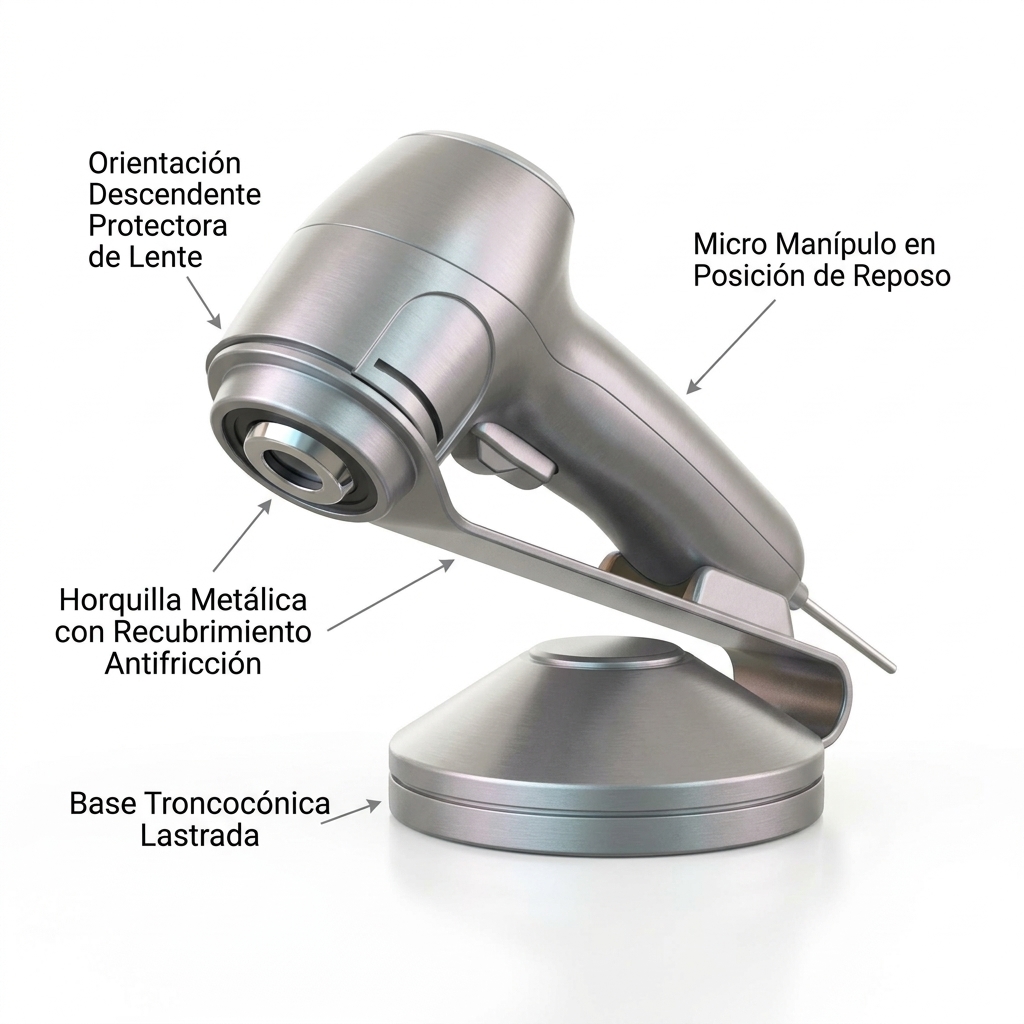

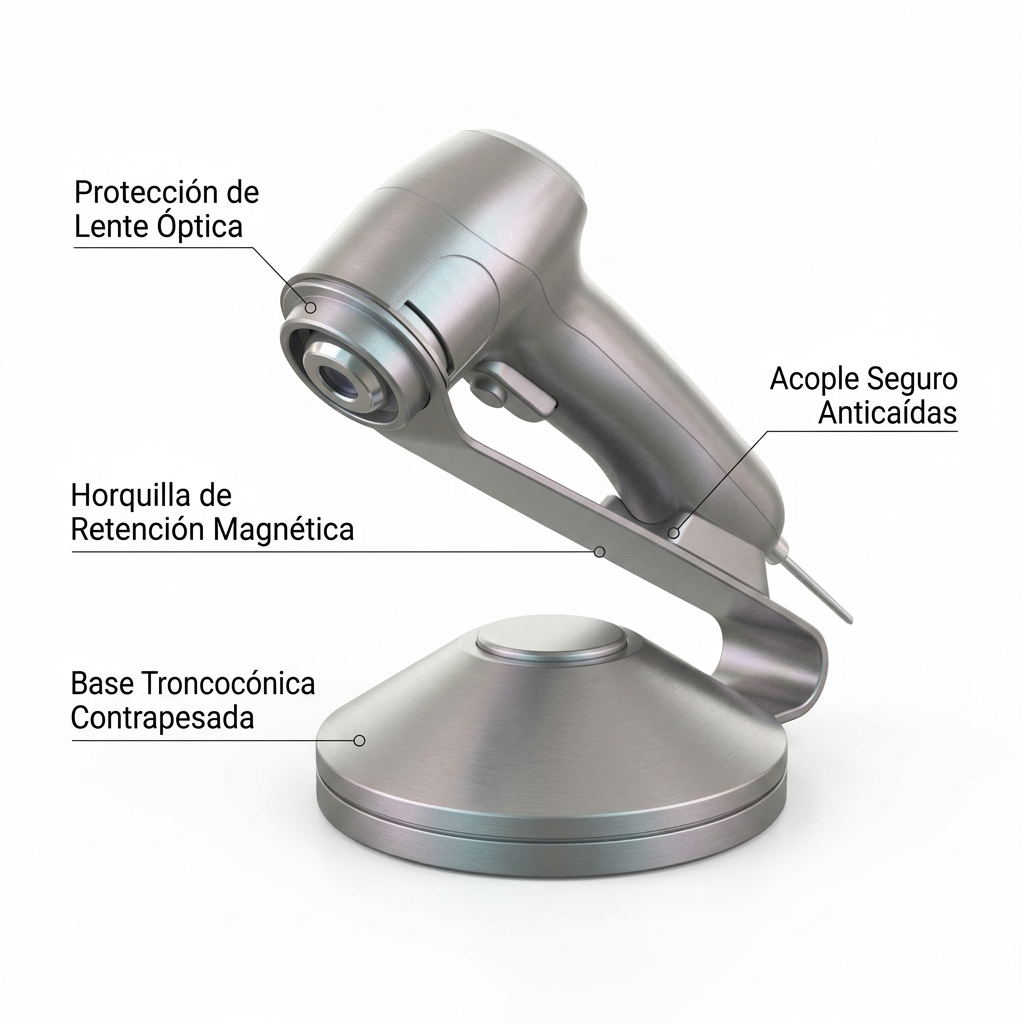

4. Cuna y Base de Soporte Magnética para el Micro Manípulo
Estación de descanso de sobremesa independiente conformada por una base circular troncocónica contrapesada de acabado metálico satinado y una horquilla superior inclinada de acople magnético. Este accesorio previene las caídas accidentales del sensor manual, mantiene la lente macro alejada del contacto abrasivo de las superficies de trabajo y asegura que la sonda permanezca conectada y lista para su accionamiento clínico inmediato.
5. Herrajes Anatómicos Craneofaciales de Posicionamiento
Conjunto interno de estabilización mecánica para estandarizar la distancia focal del rostro respecto al sensor fotográfico:
- Soporte frontal superior: Brazo mecánico articulado descendente, ubicado en la parte cenital interna del domo, dotado de una almohadilla de apoyo fabricada en elastómero de grado médico no poroso, lavable y compatible con desinfectantes hospitalarios neutros.
- Mentonera anatómica inferior: Cuna de fijación vertical y apoyo mandibular que garantiza el centrado axial de la línea media facial. Se encuentra fabricada en polímero termoplástico rígido de fácil desmontaje para su limpieza periódica.

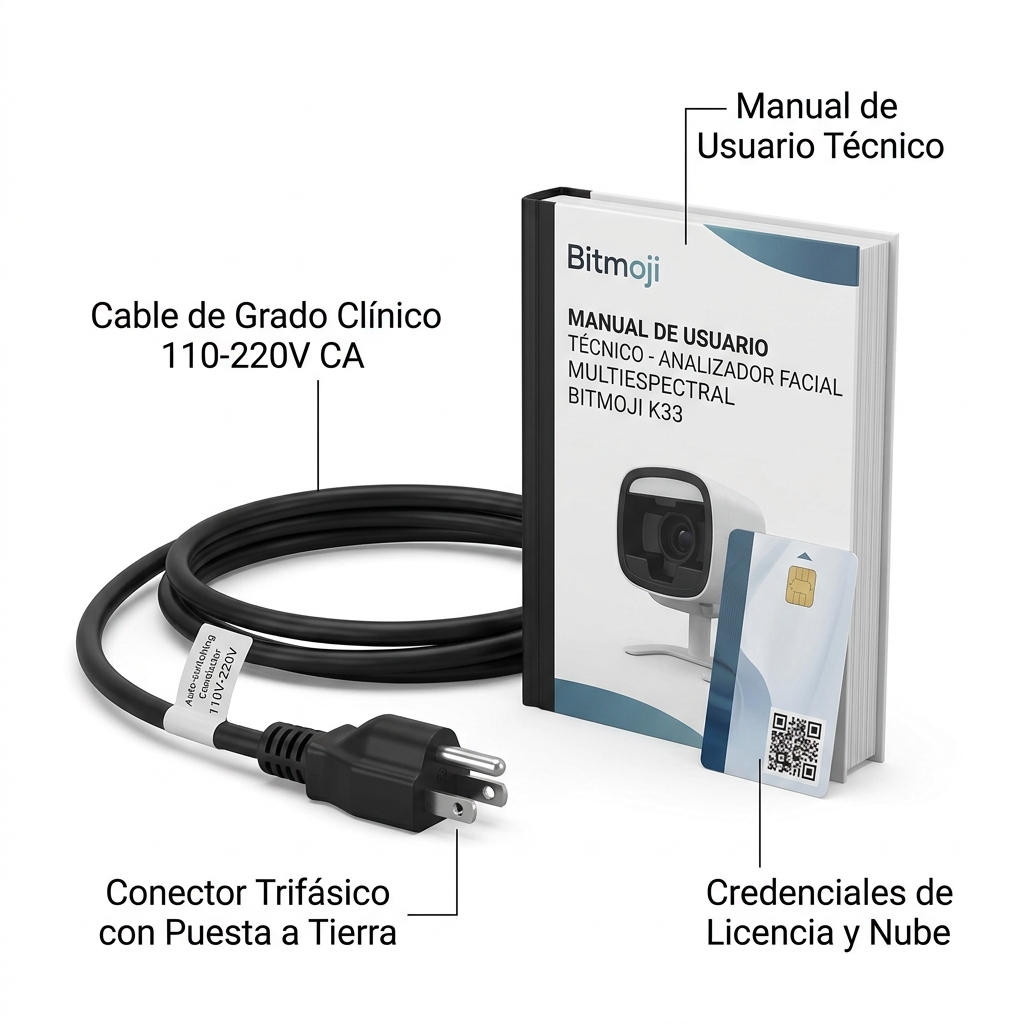

6. Cable de Alimentación de Grado Clínico y Documentación
Cable de suministro eléctrico bifásico con conexión a tierra física, diseñado para soportar rangos de tensión entre 110V y 220V CA sin necesidad de conmutadores manuales externos. Incluye el paquete documental oficial compuesto por el manual de usuario técnico, tablas de calibración óptica de fábrica y el pliego con las credenciales criptográficas de acceso inicial a las licencias de software y al almacenamiento en la nube institucional.

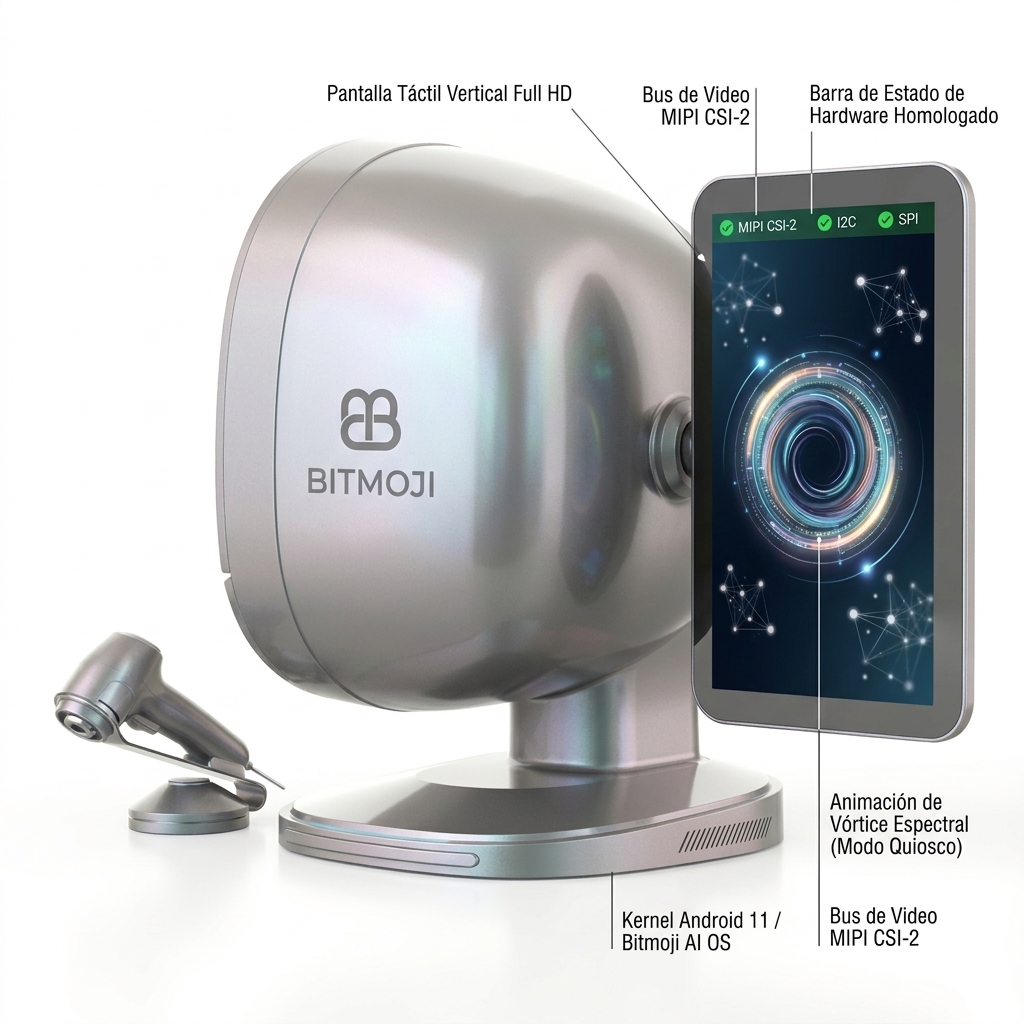

Arquitectura de Hardware, Interfaz HMI y Conectividad
La arquitectura computacional del Bitmoji K33 se encuentra integrada en la base y la columna del chasis principal. El procesador de cálculo trabaja de forma sincrónica con una unidad de procesamiento neuronal que procesa las capturas de 28 a 36 Megapíxeles mediante un bus de datos interno optimizado.

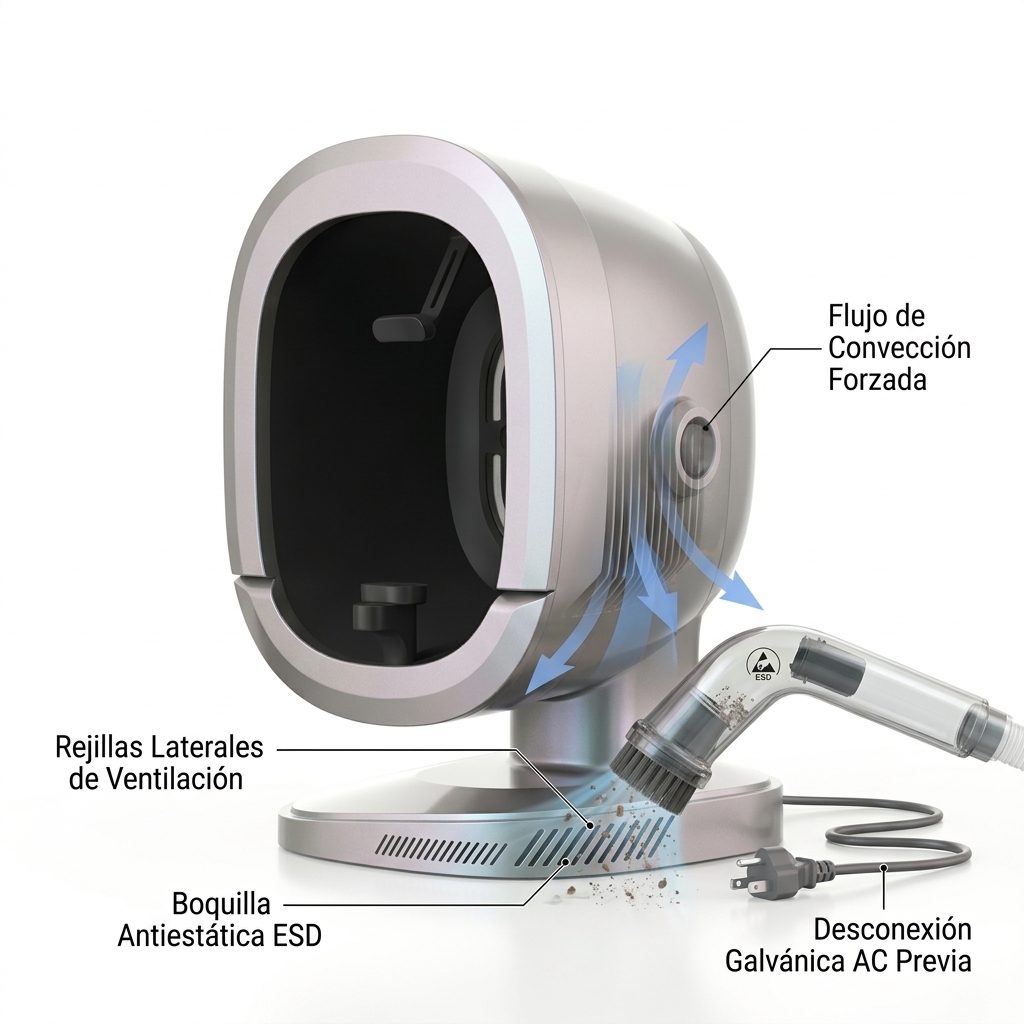

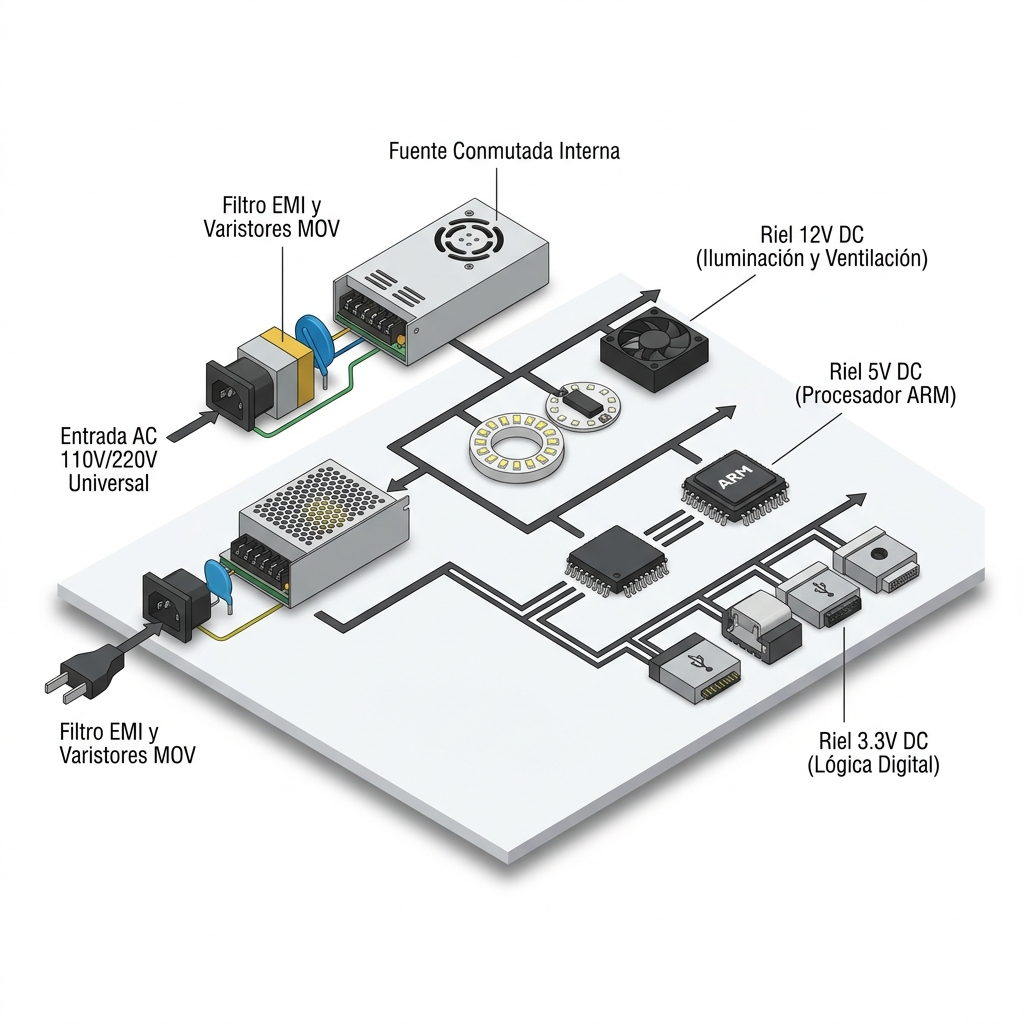

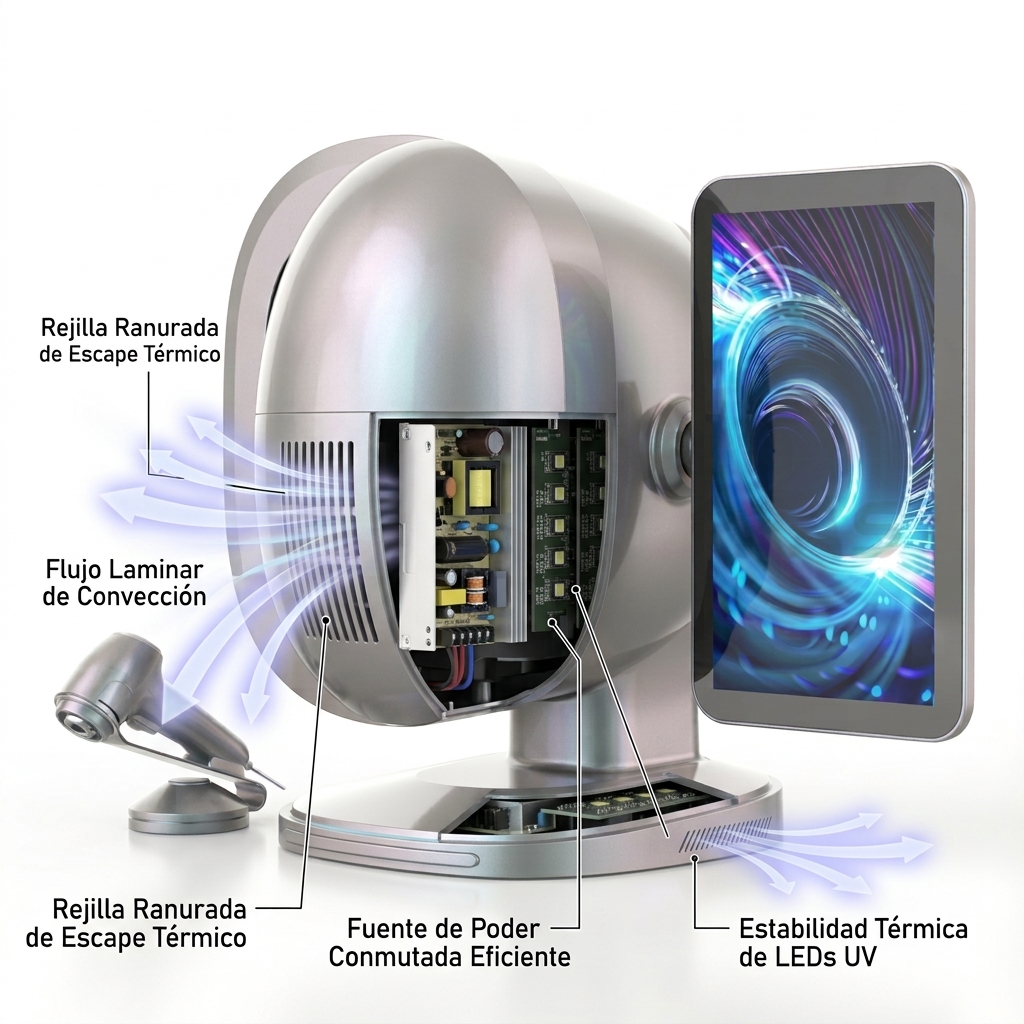

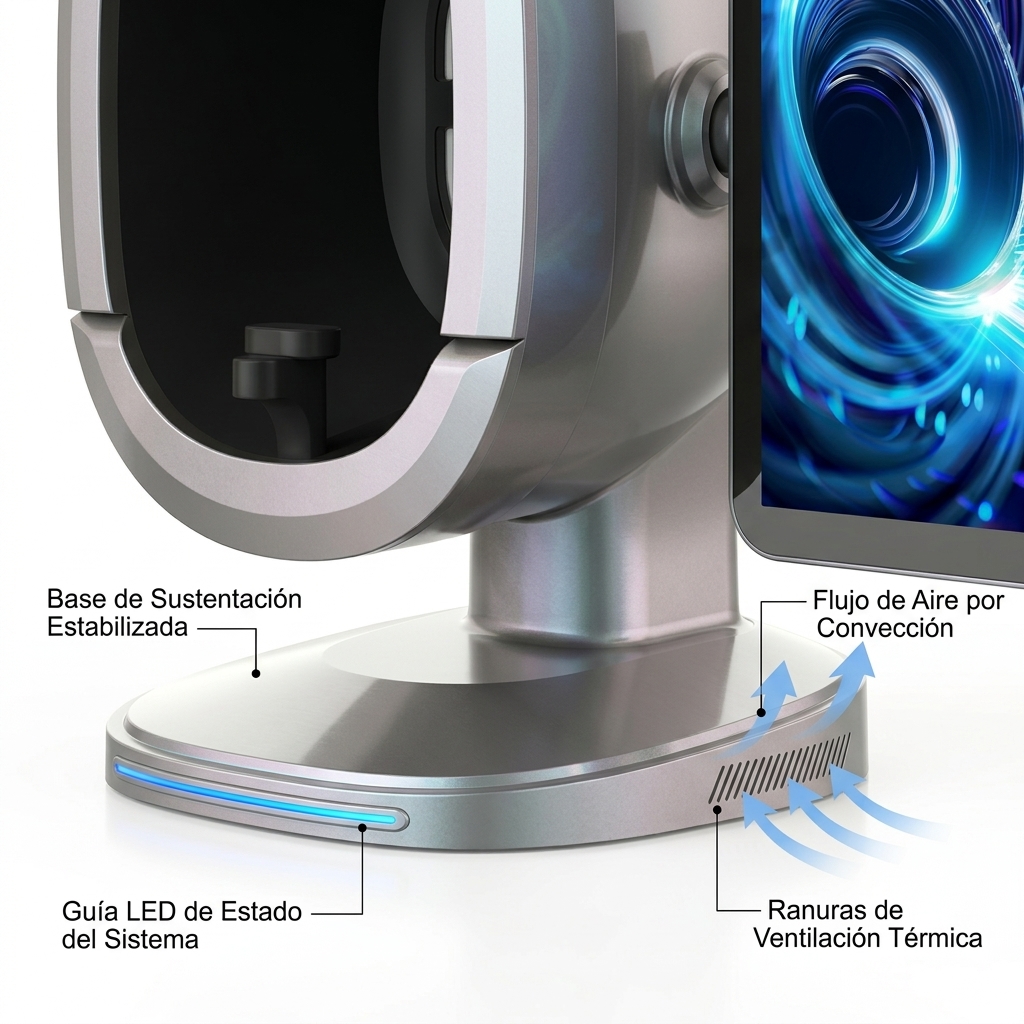

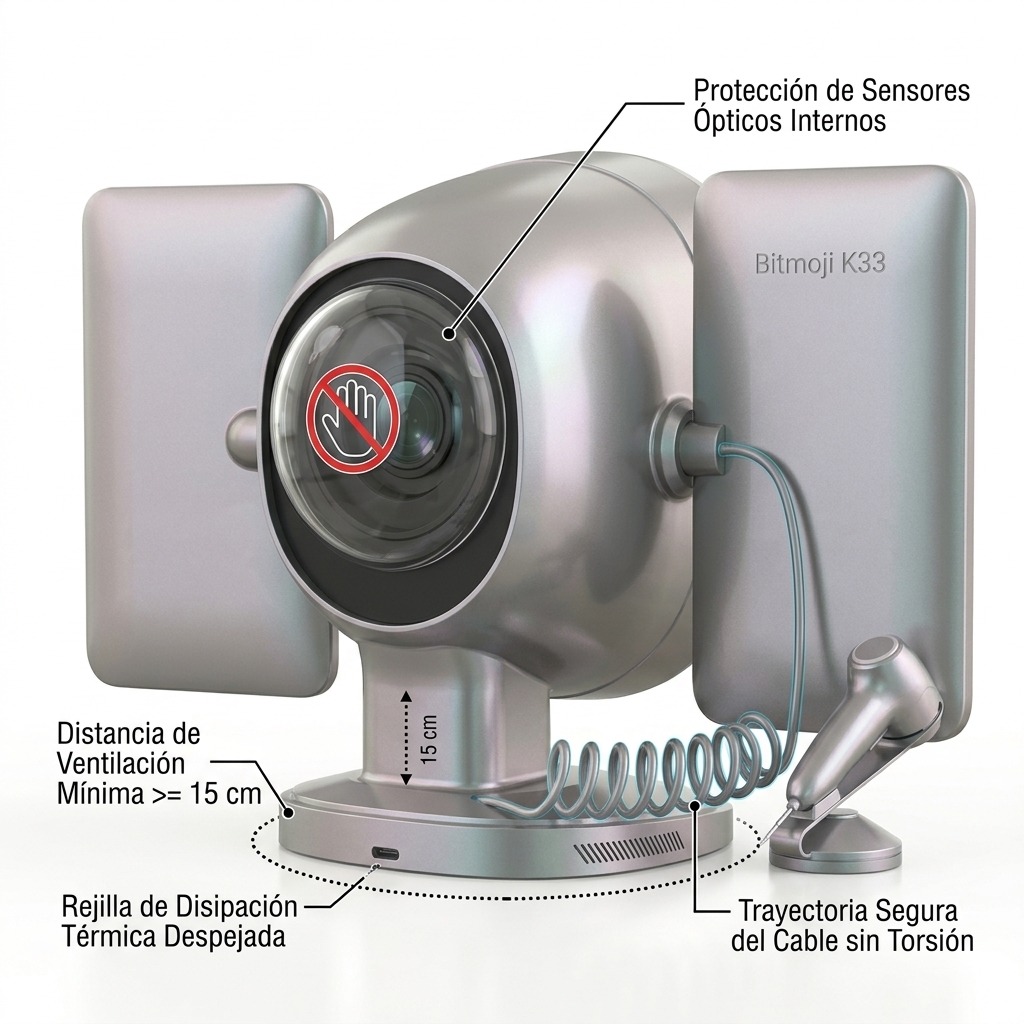

Disipación Térmica y Eficiencia de la Fuente
En la zona inferior derecha del zócalo de la base se ubica un sistema de rejillas ranuradas que permite el flujo laminar de convección térmica. La fuente de alimentación conmutada interna genera una baja tasa de calor residual gracias a su eficiencia de conversión energética. Esta configuración previene el recalentamiento de las tarjetas controladoras de los diodos LED multiespectrales, cuya emisión en longitudes de onda ultravioleta requiere una estabilidad térmica estricta para evitar derivas espectrales o fluctuaciones en la salida luminosa nominal.

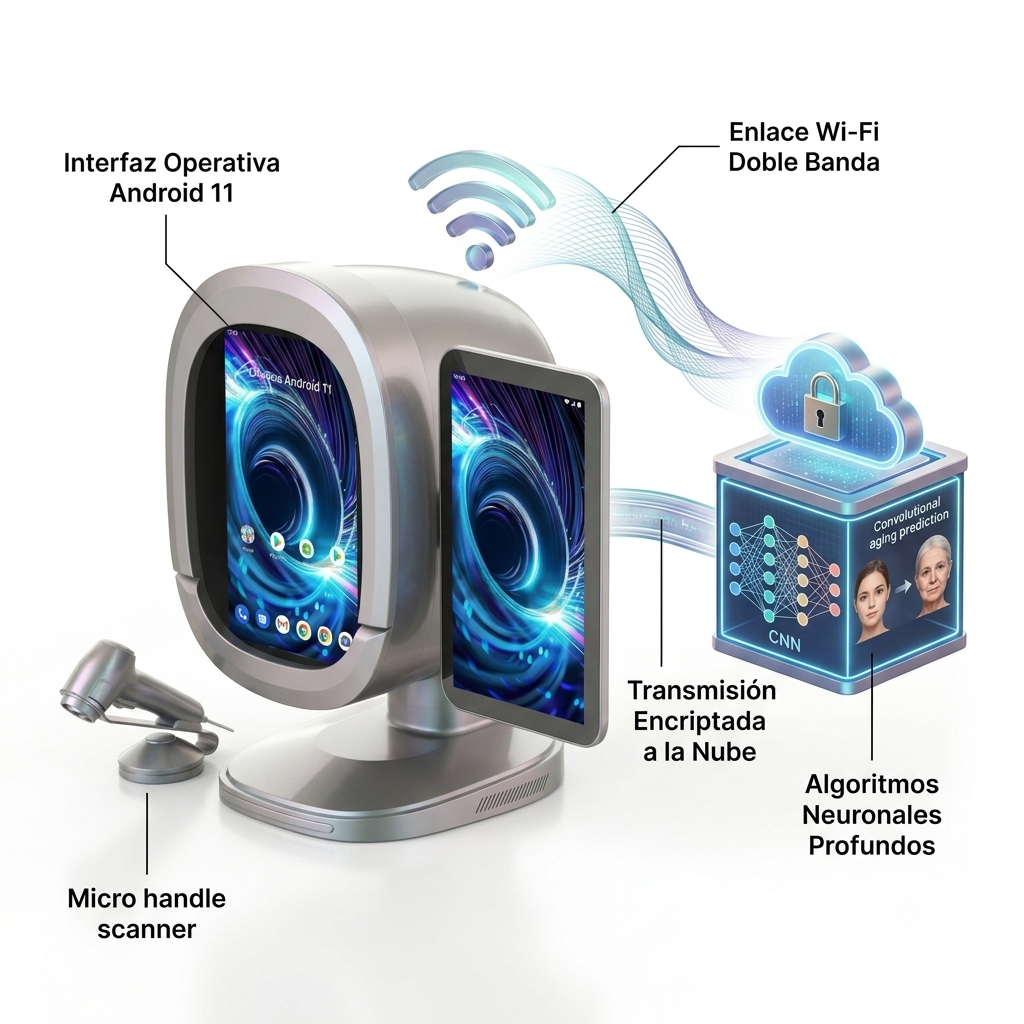

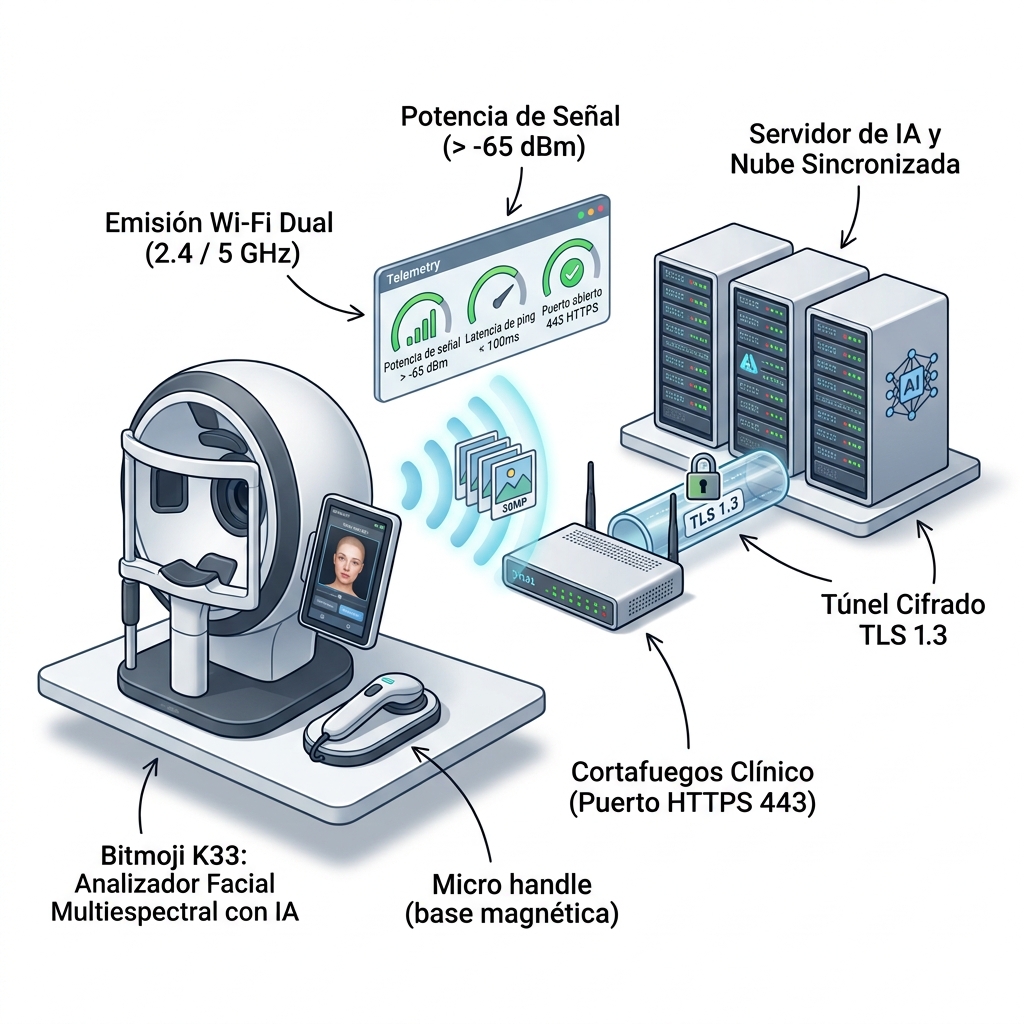

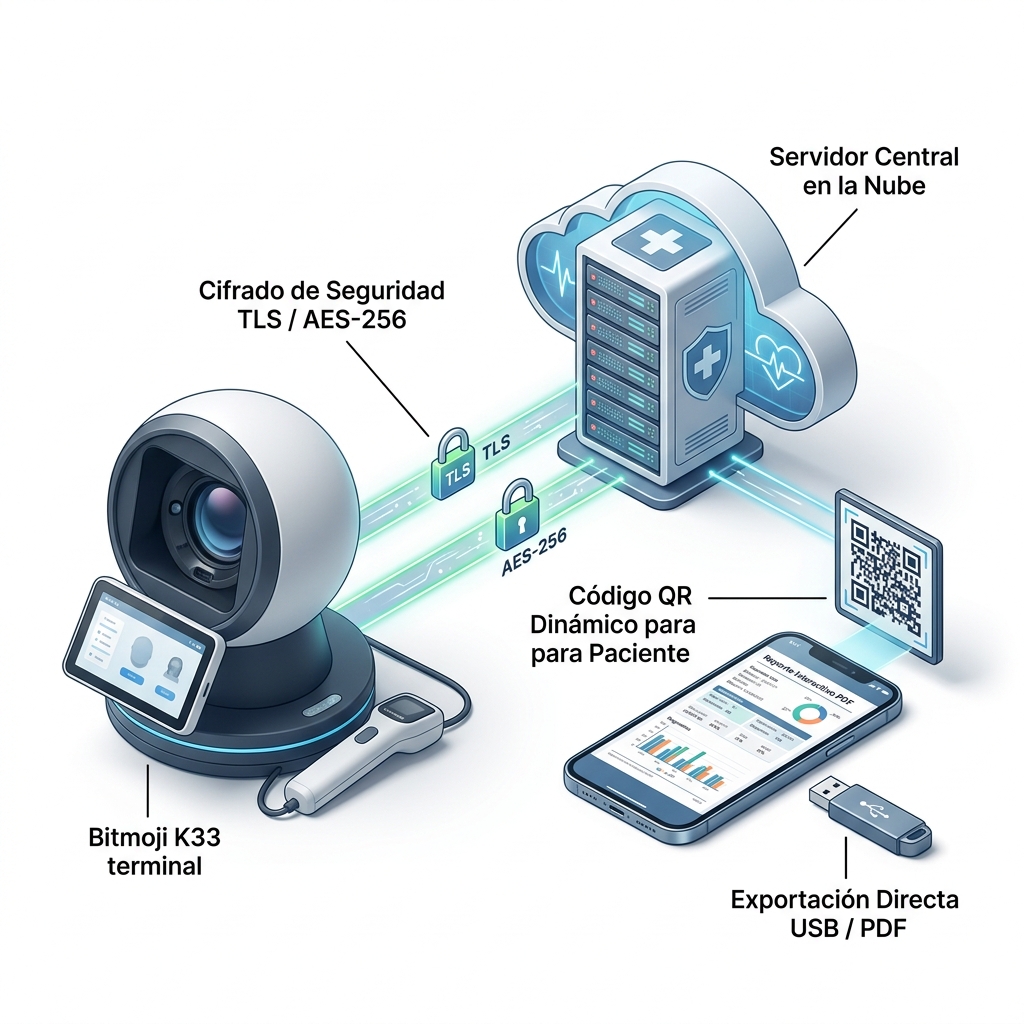

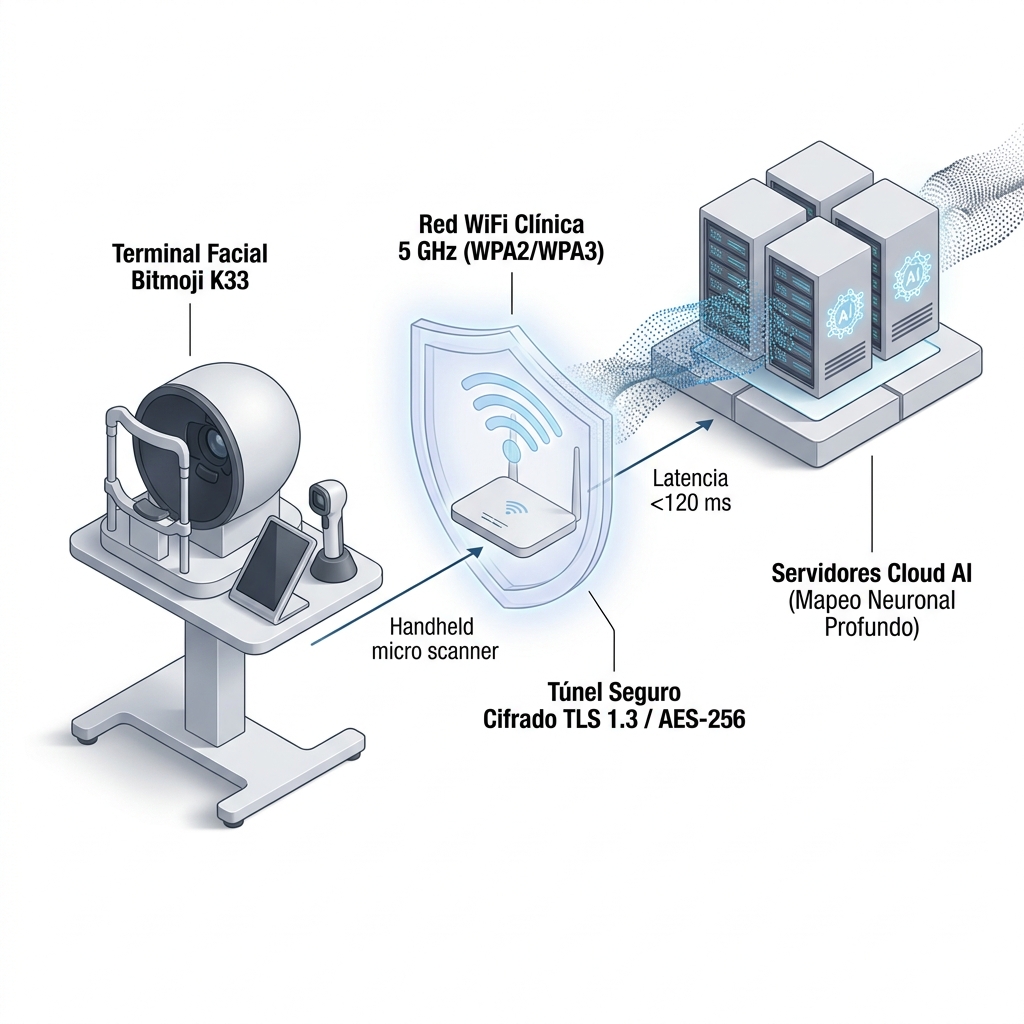

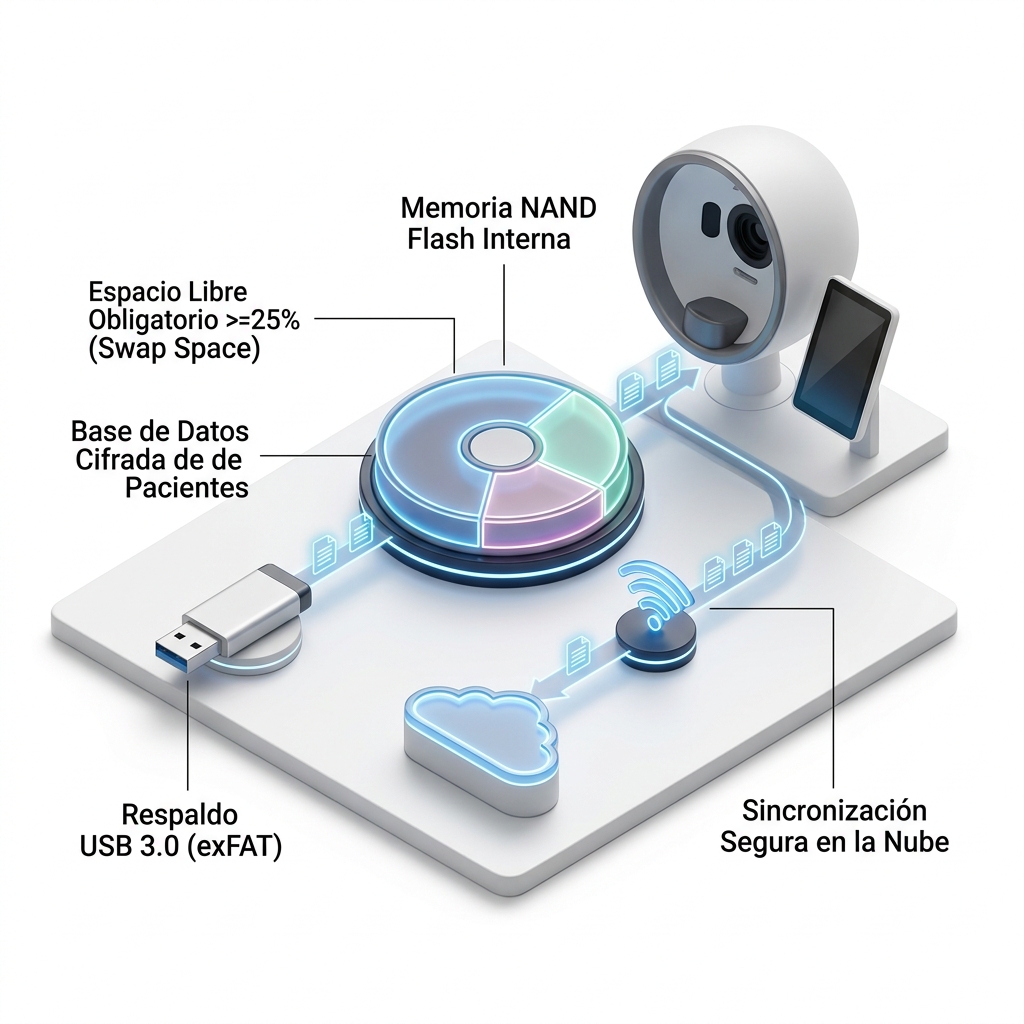

Sistema Operativo e Integración en la Nube
El sistema operativo Android 11 nativo ha sido intervenido a nivel de capa de abstracción de hardware para eliminar procesos en segundo plano irrelevantes, maximizando el rendimiento del motor de renderizado 3D y de los algoritmos de predicción facial. La conectividad inalámbrica Wi-Fi permite:
- Transmitir las matrices de datos encriptados hacia los servidores centrales para el procesamiento pesado de algoritmos de proyección de envejecimiento.
- Descargar automáticamente firmas biométricas actualizadas y nuevos patrones de clasificación diagnóstica emitidos por el fabricante.
- Respaldar los expedientes fotométricos de los pacientes sin saturar la memoria de almacenamiento de estado sólido local del equipo.
Pregunta de Anclaje Pedagógico para Soporte y Asistencia Virtual
Durante el desempaque e inspección física del equipo, el Asistente Virtual Live AI o el instructor a cargo deberá consultar al operador técnico el siguiente punto de confirmación:
- ¿Ha comprobado el operador que la pantalla táctil vertical se encuentra firmemente acoplada al pivote lateral sin vibraciones residuales y que la apertura interna del domo está libre de polvo o partículas antes de realizar el tendido del cable de energía?

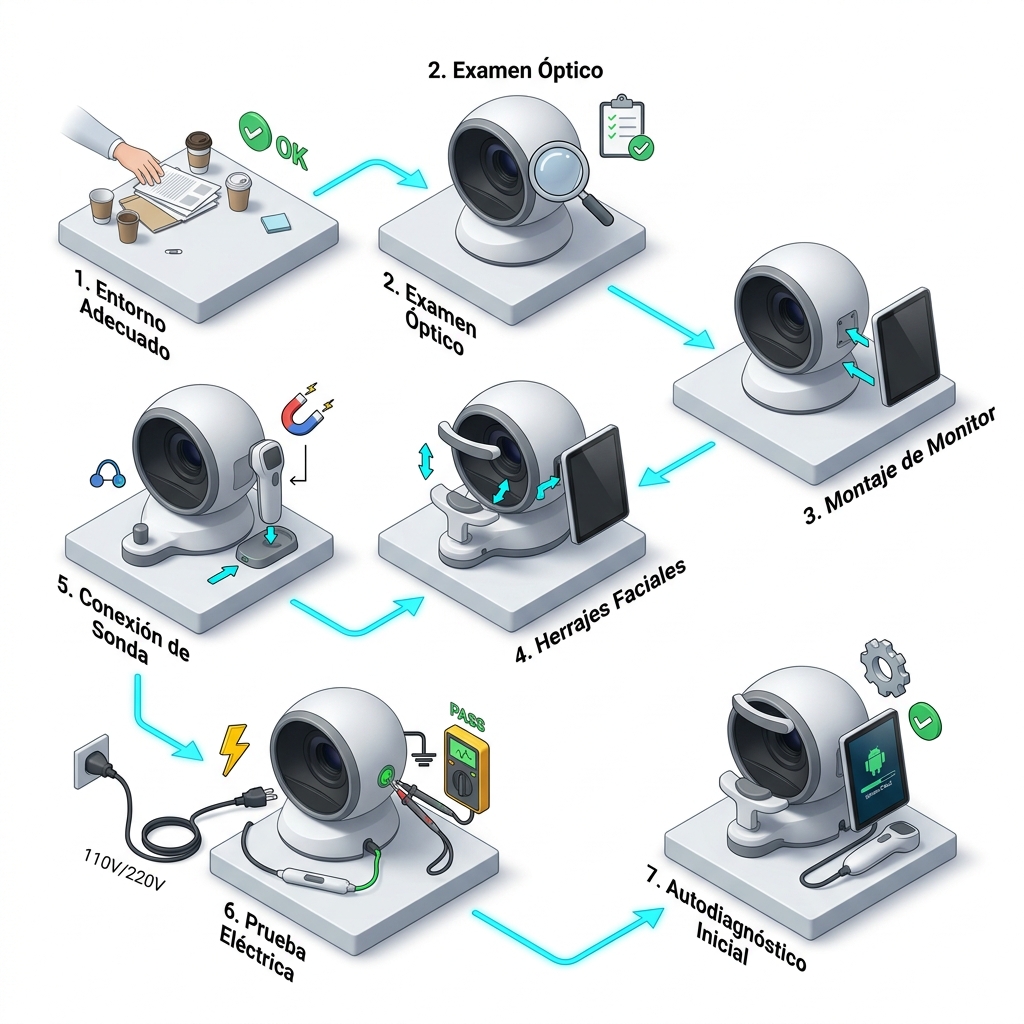

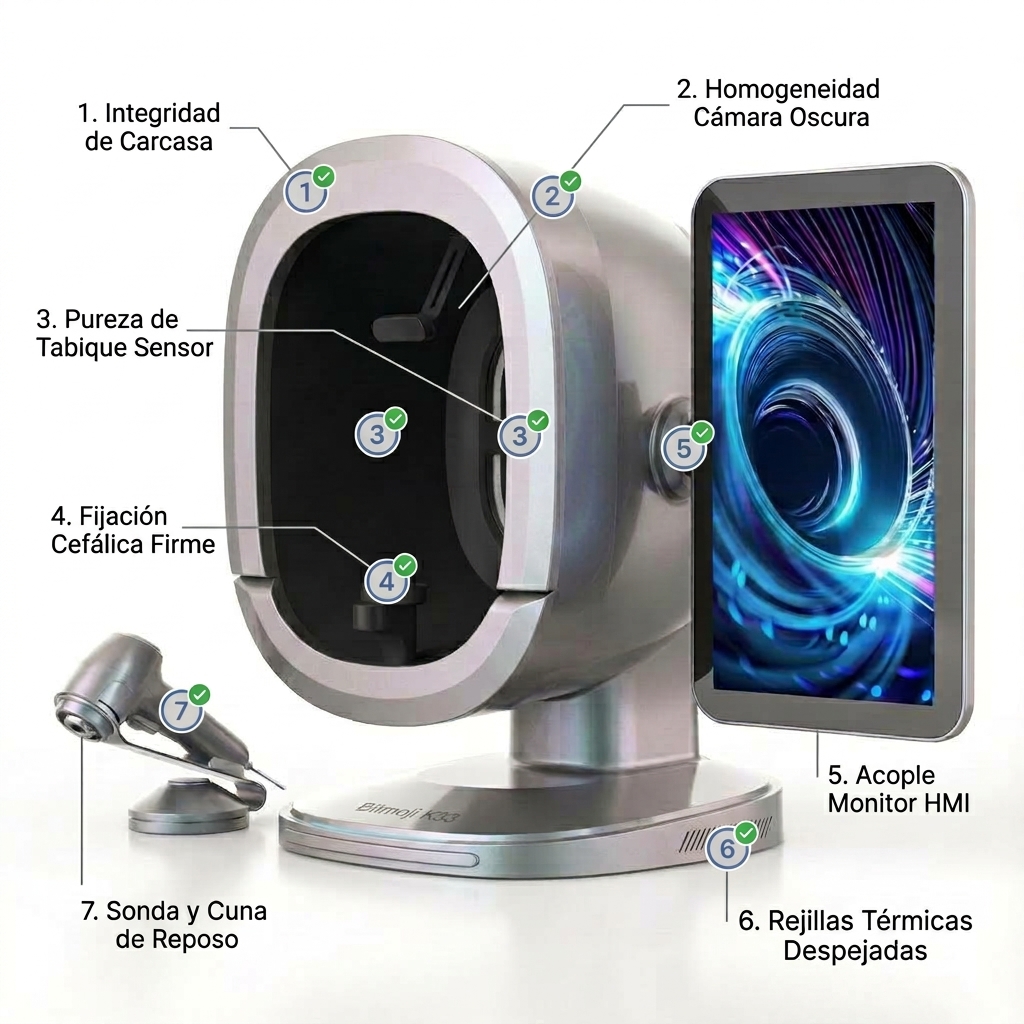

Verificación Inicial de Integridad y Protocolo de Posicionamiento Físico
El personal a cargo de la instalación deberá ejecutar la siguiente secuencia rigurosa para garantizar la adecuada puesta en servicio de la unidad y salvaguardar las tolerancias micrométricas del sistema óptico:
[Área de Instalación Libre]
↓
[Inspección de Cúpula y Domo Óptico]
↓
[Montaje del Monitor HMI Lateral]
↓
[Colocación de Mentonera y Apoyo Frontal]
↓
[Instalación de Sonda y Cuna Magnética]
↓
[Verificación de Línea Eléctrica 110-220V]
↓

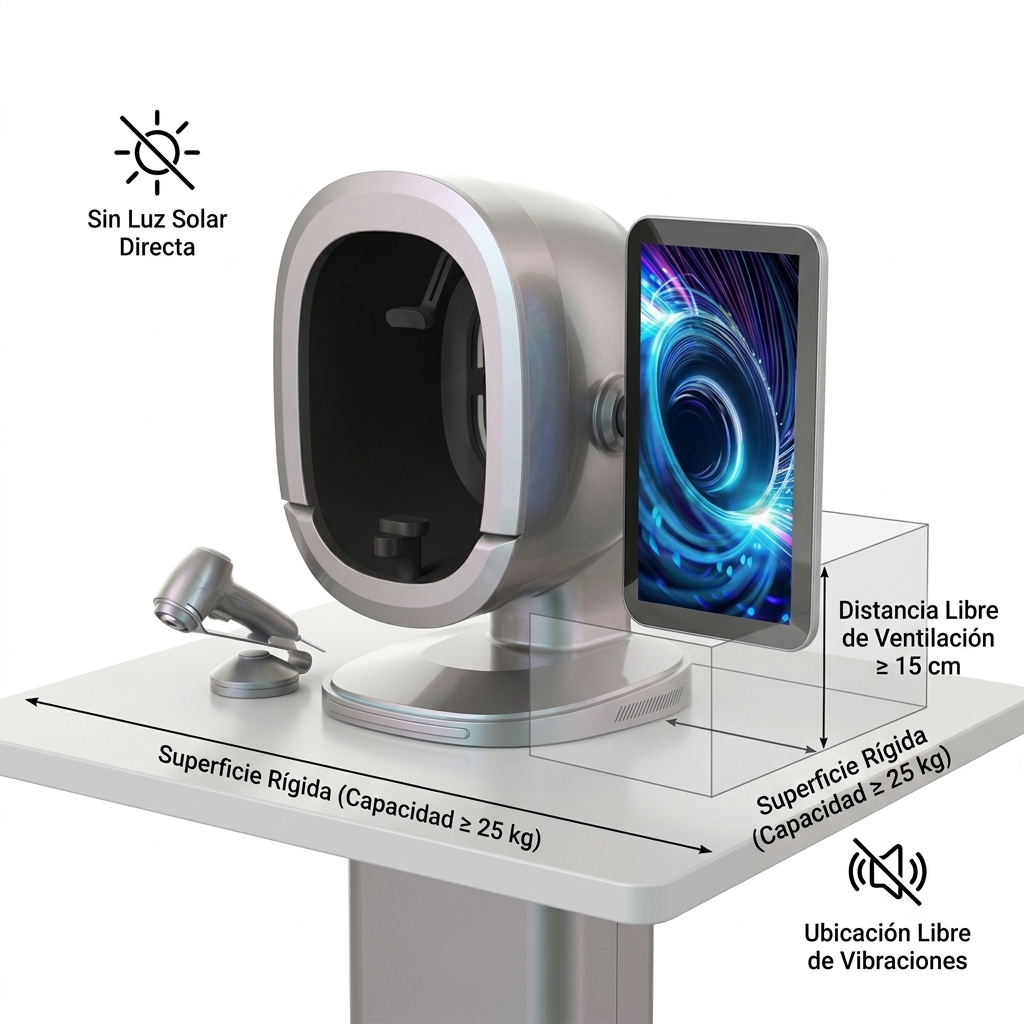

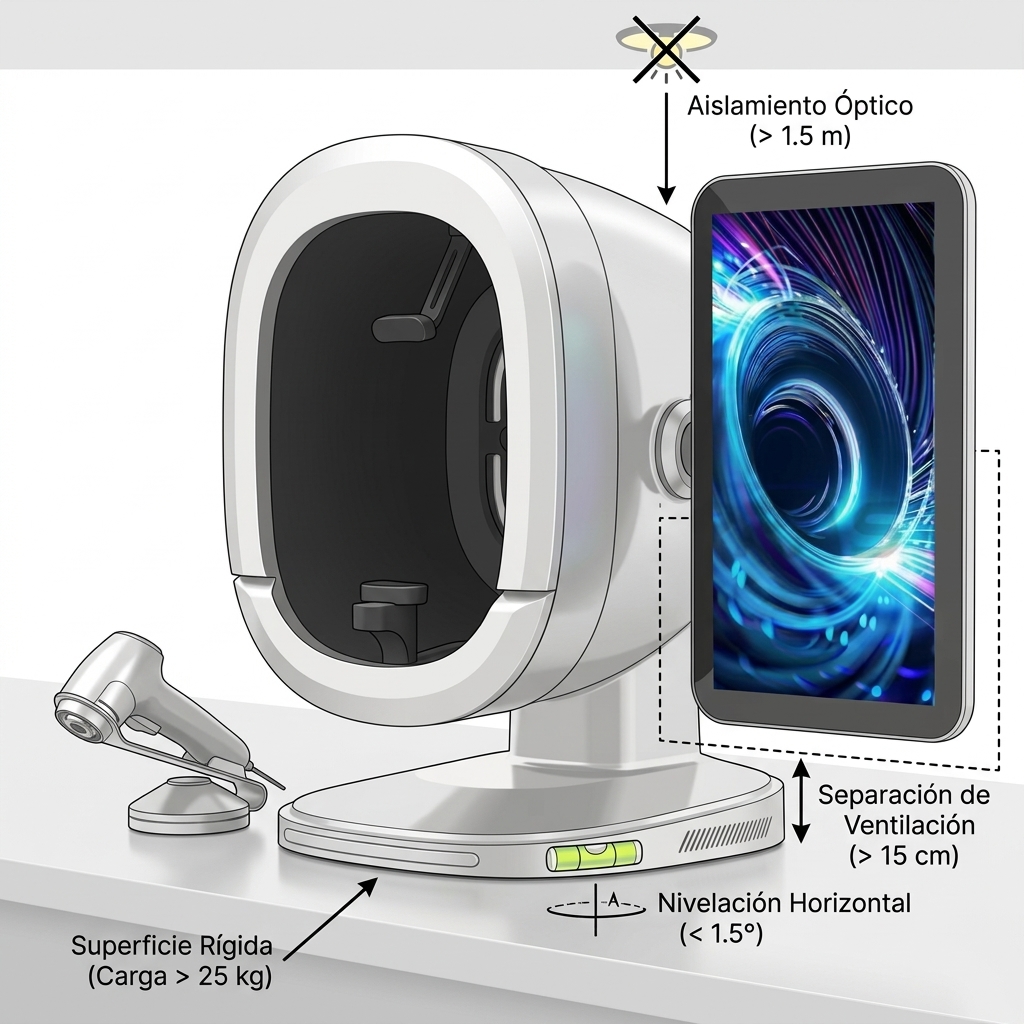

[Conexión e Inicio de Sistema Android 11]Paso 1: Adecuación y Criterios del Entorno de Operación
El operador deberá ubicar el equipo sobre una superficie plana, rígida, libre de vibraciones estructurales y capaz de soportar un peso mínimo continuo de 25 kilogramos. Se asegurará una distancia libre de al menos 15 centímetros respecto a cualquier tabique o pared en la zona de la rejilla de ventilación inferior derecha, impidiendo la recirculación del aire caliente. El área de emplazamiento deberá estar protegida de la luz solar directa o de reflectores halógenos cenitales que puedan proyectar sombras directas hacia el interior del domo.
Paso 2: Examen Visual del Conjunto Óptico y Trampa de Luz
El operador deberá examinar el interior de la cabina de captura fotométrica. Se constatará que el acabado negro mate antirreflectante no presente marcas de abrasión, desprendimientos de material ni acumulación de partículas de polvo. La lente central del sensor CMOS y los diodos periféricos deberán permanecer completamente libres de huellas dactilares o solventes volátiles. En caso de requerirse limpieza, se deberá utilizar únicamente aire seco ionizado o un paño de microfibra óptica con certificación grado fotográfico.

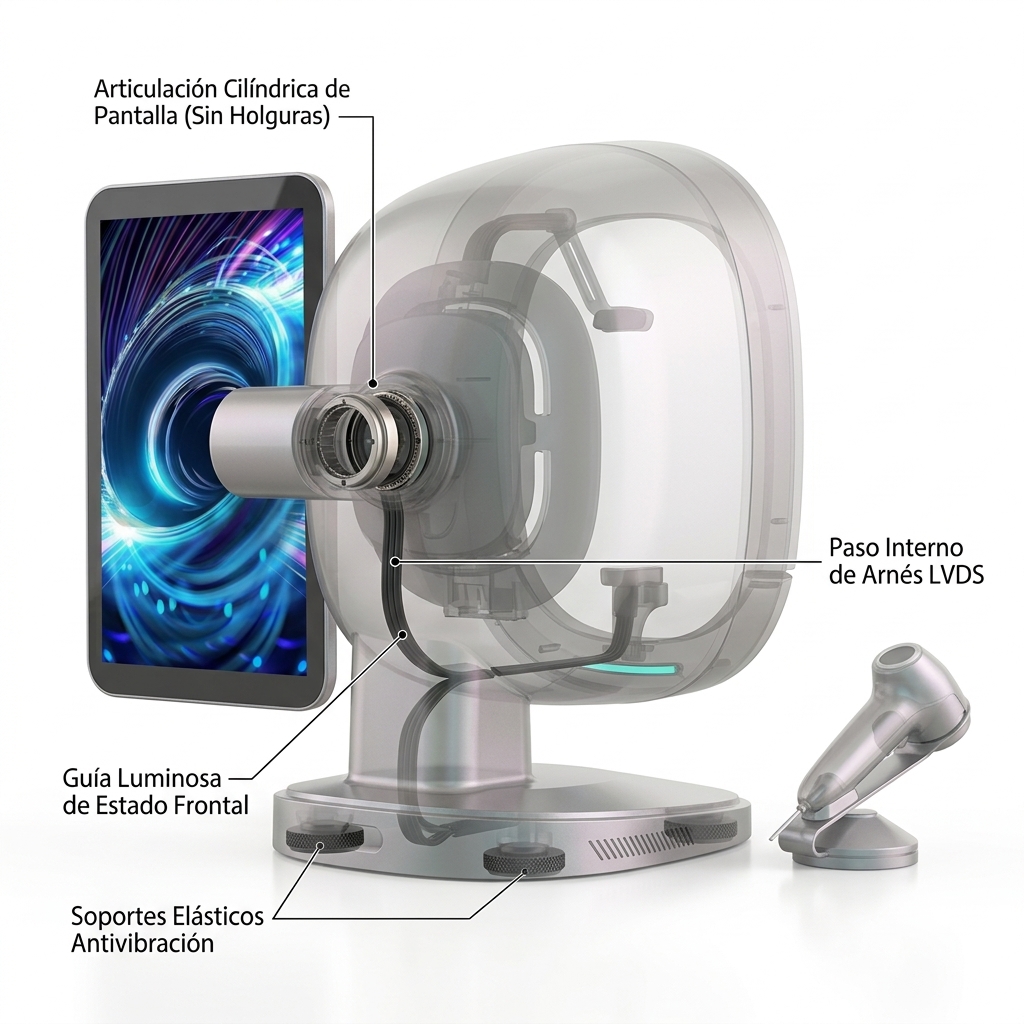

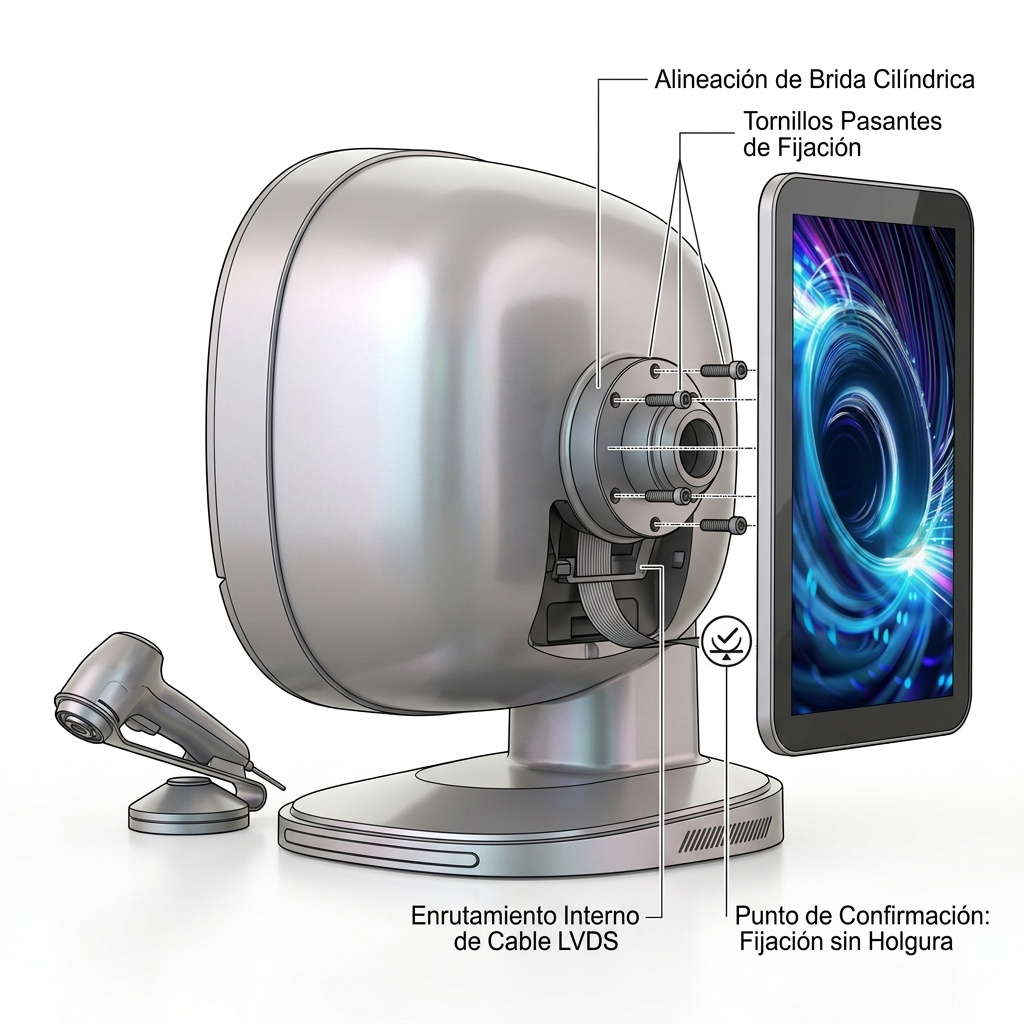

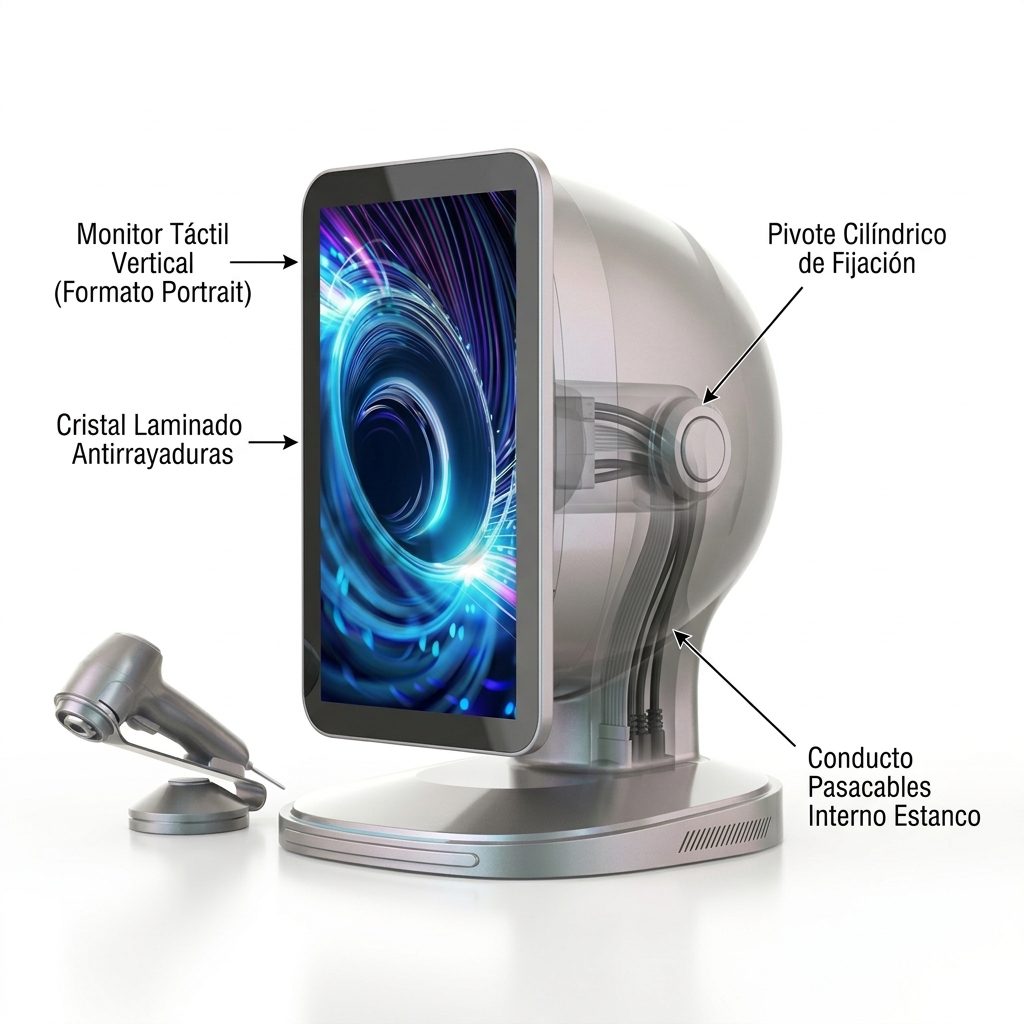

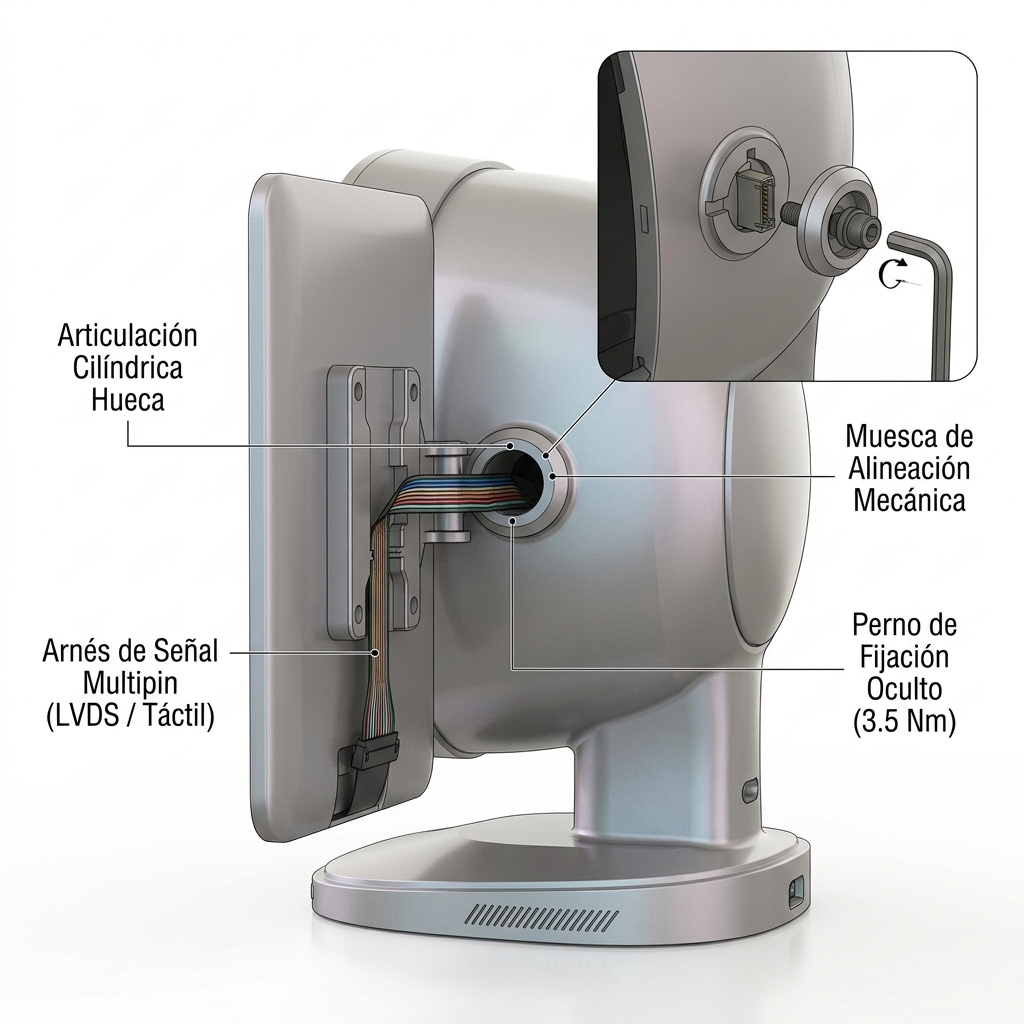

Paso 3: Acoplamiento de la Pantalla Táctil Vertical
El operador deberá verificar el ensamble mecánico del monitor vertical sobre el flanco lateral derecho de la estructura. Se alineará la brida de sustentación cilíndrica y se apretarán los tornillos de fijación pasantes de fábrica hasta eliminar cualquier holgura o juego mecánico, garantizando que el cableado de datos LVDS y de alimentación quede completamente protegido en el interior del canal pasamuros sin dobleces bruscos ni pellizcamientos.
- Checkpoint de confirmación: El monitor no deberá oscilar hacia los lados al aplicar una ligera presión con la yema del dedo sobre los extremos de la pantalla táctil.

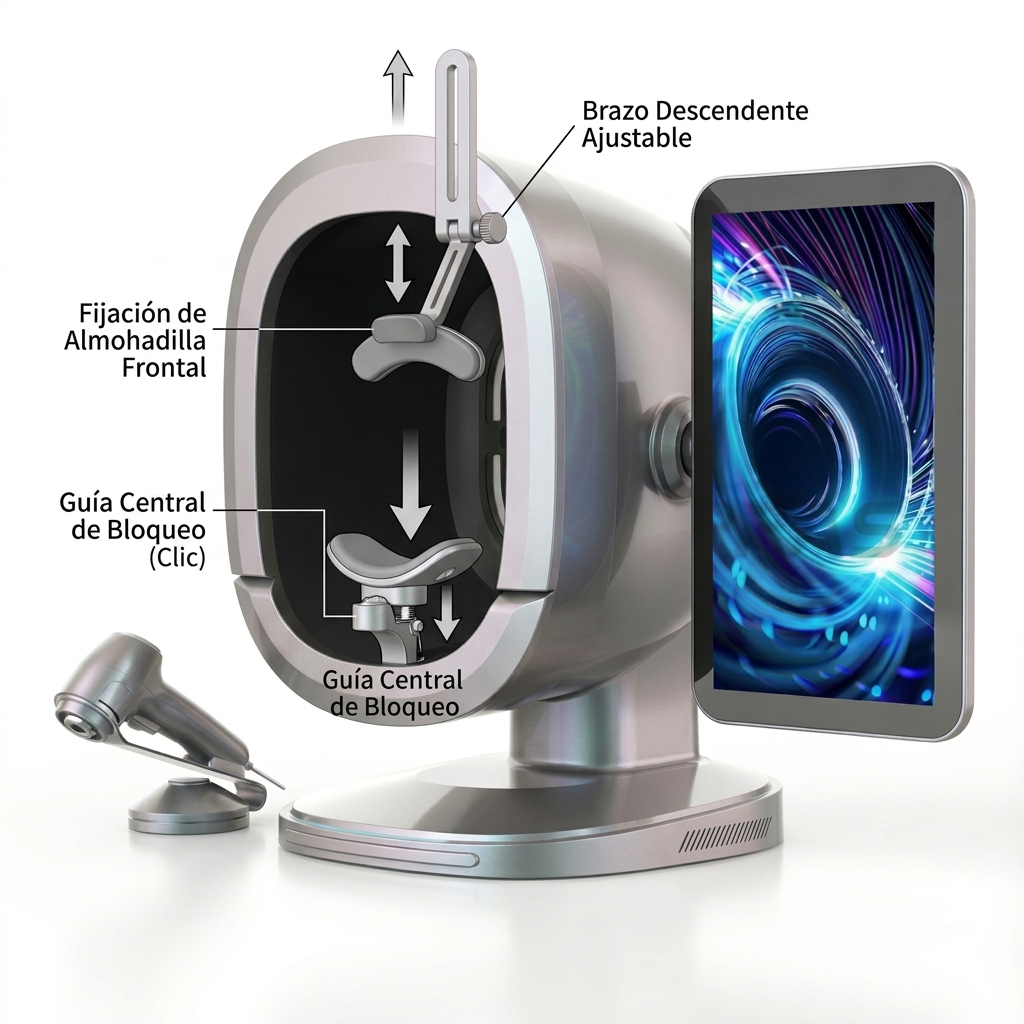

Paso 4: Ajuste de los Herrajes Craneofaciales

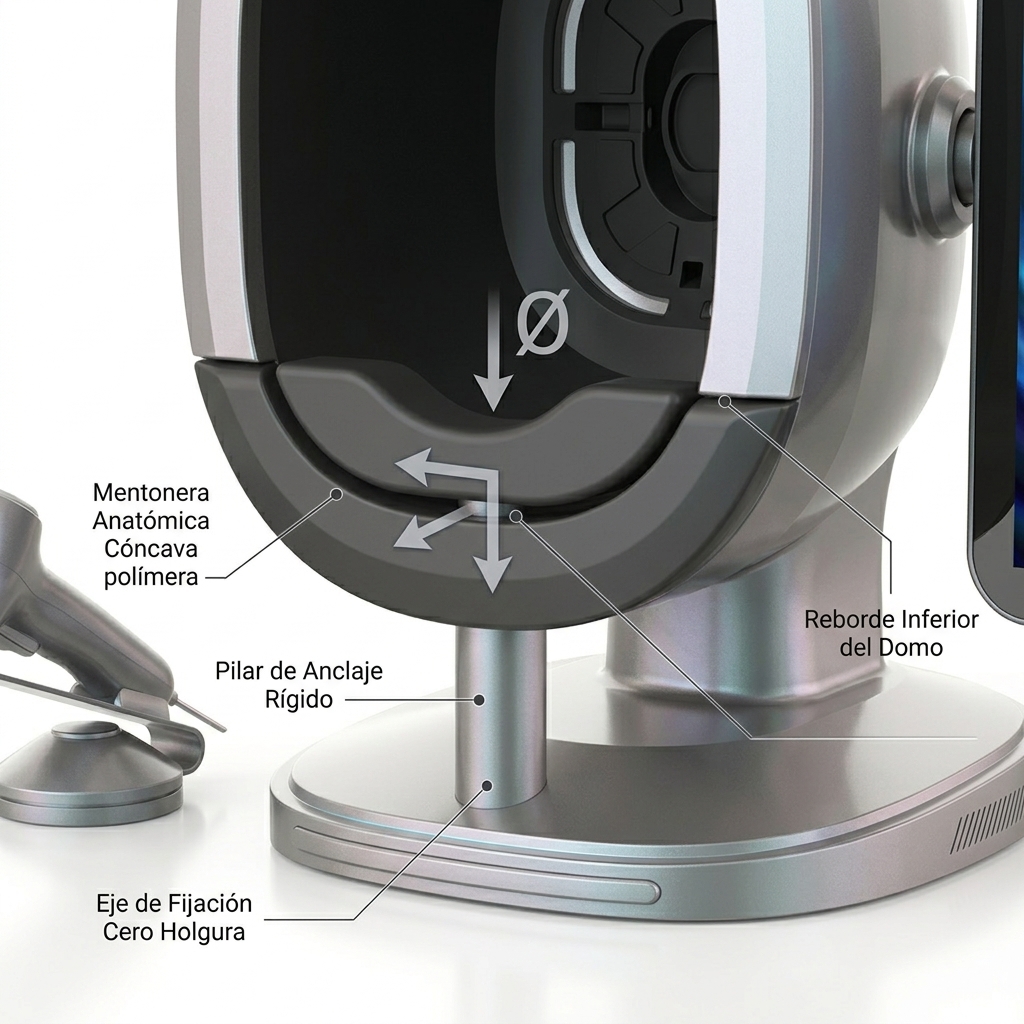

El operador deberá posicionar la mentonera inferior en su guía mecánica central, ejerciendo una presión descendente suave hasta oír el chasquido de enclavamiento de la lengüeta de anclaje. A continuación, el operador deberá verificar que el brazo superior del soporte frontal descienda y ascienda sin atascos, fijándolo temporalmente en una posición intermedia mediante el tornillo de mariposa o tope mecánico de calibración focal.
- Checkpoint de confirmación: La almohadilla frontal y la mentonera deberán presentar un acabado uniforme, sin aristas cortantes y con sus fundas de aislamiento higiénico debidamente montadas.

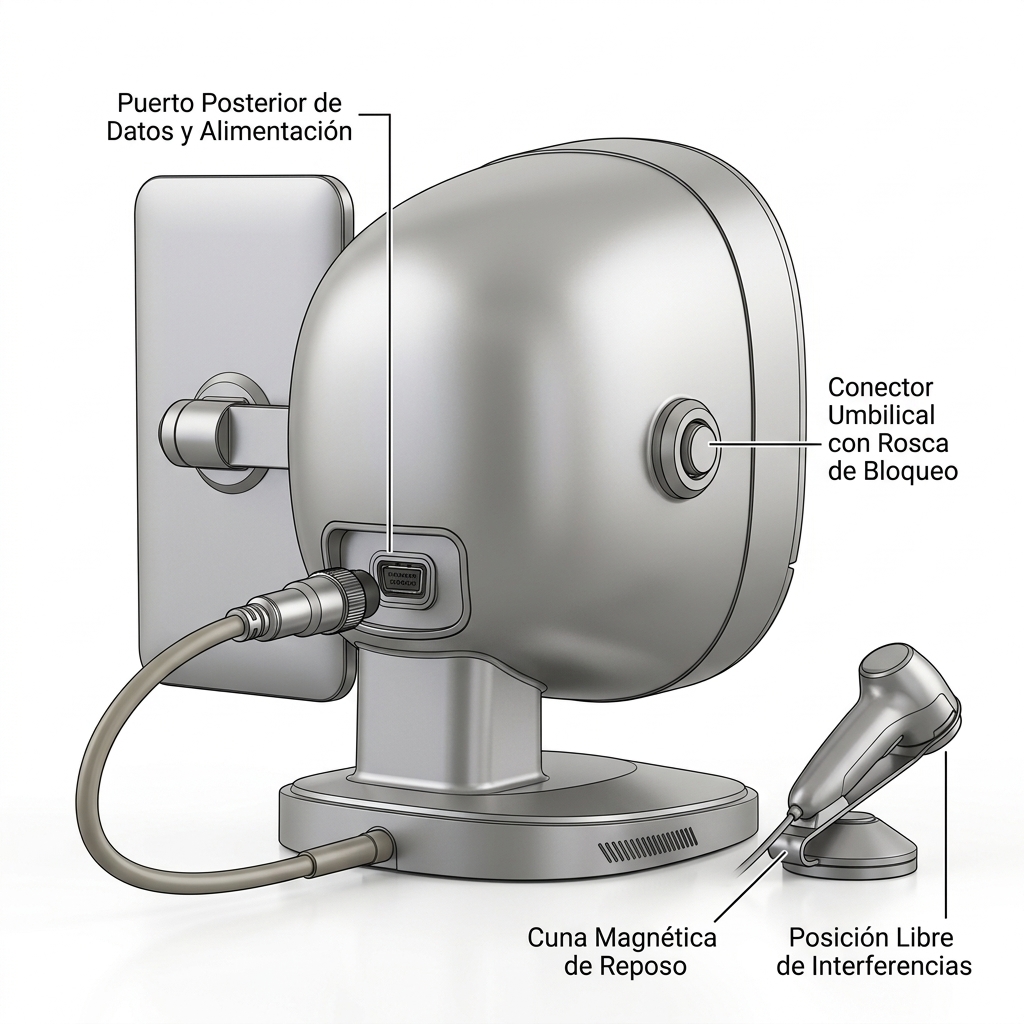

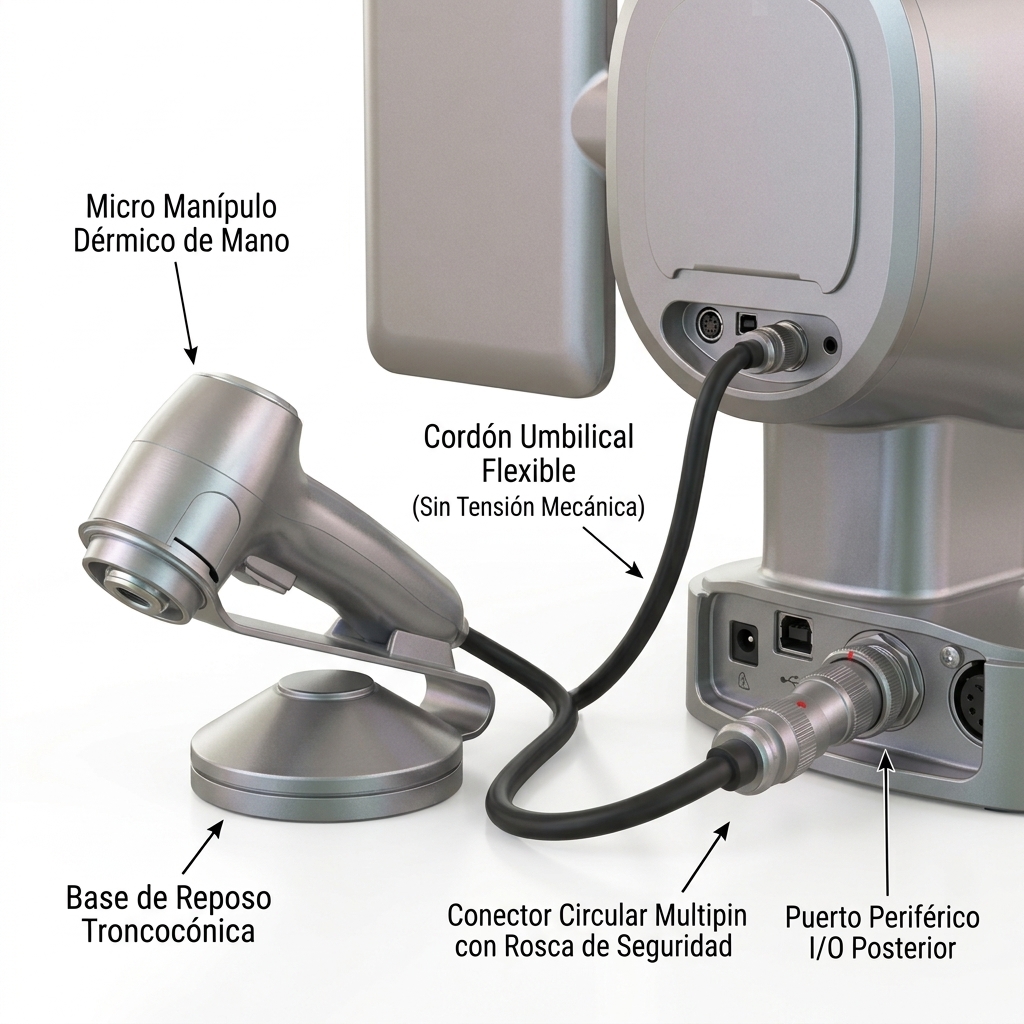

Paso 5: Disposición de la Sonda Dérmica y Cuna Magnética
El operador colocará la base troncocónica de reposo al lado del equipo, en una posición que no interfiera con el ingreso de los hombros del paciente al domo. Se acoplará el conector del cable umbilical del micro manípulo en el puerto de datos correspondiente ubicado en el panel posterior de la unidad, bloqueando el conector con su rosca de seguridad si está presente. El micro manípulo se depositará sobre la horquilla magnética, confirmando que la atracción mantenga estable el mango de escaneo puntual.

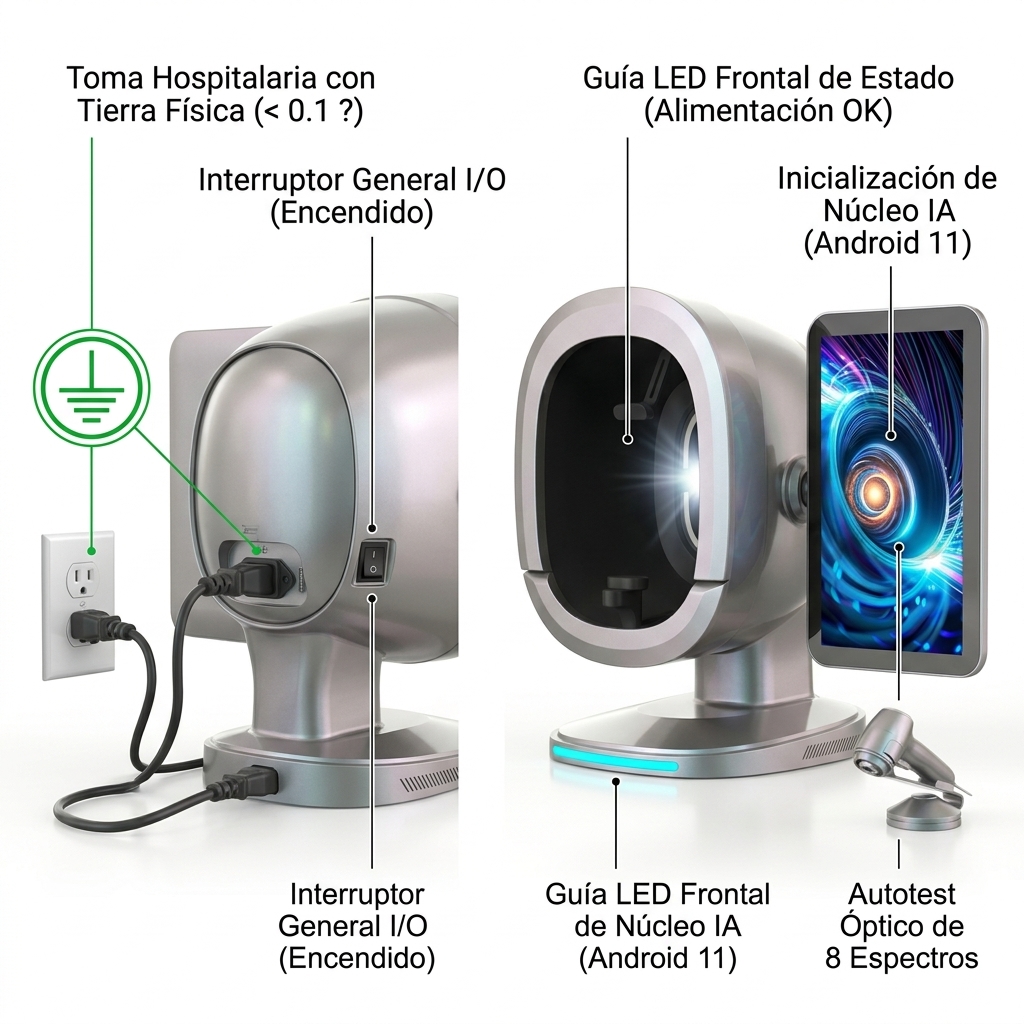

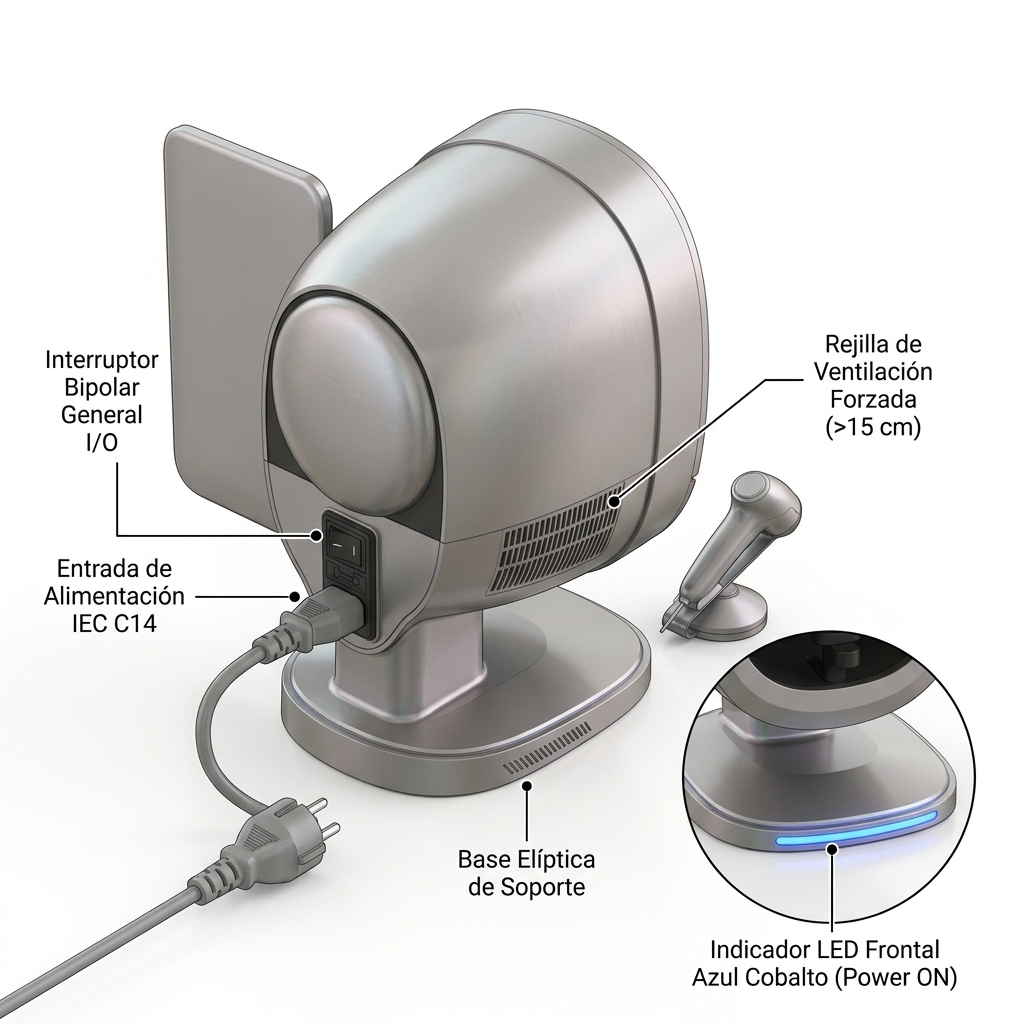

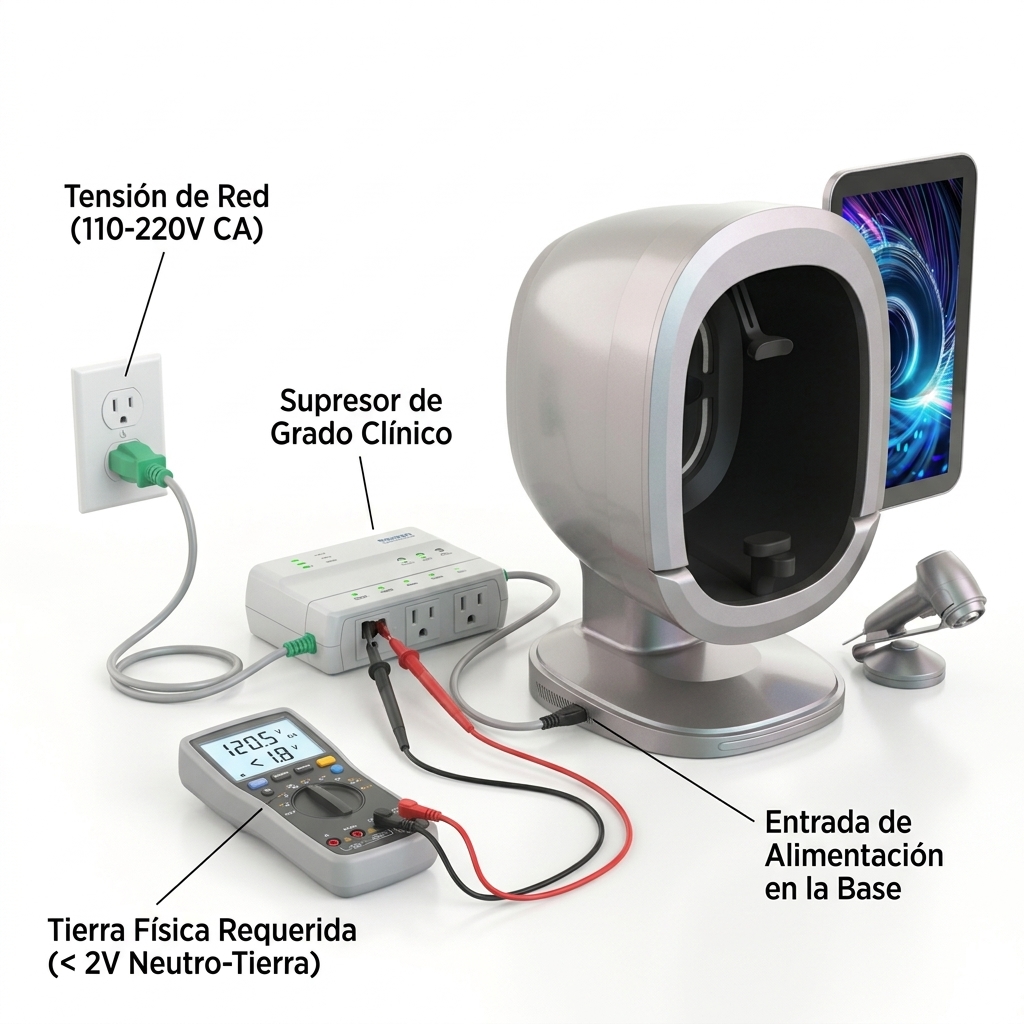

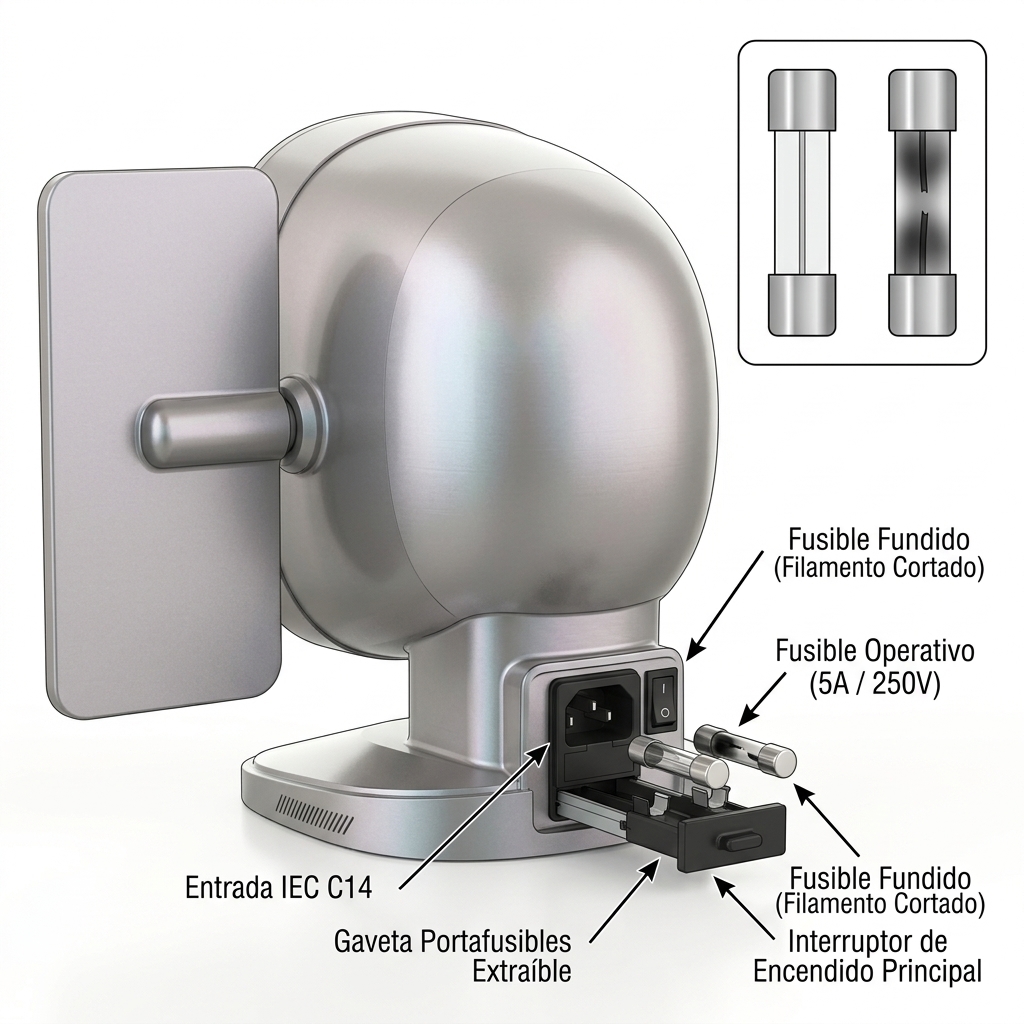

Paso 6: Verificación Eléctrica y Energización del Sistema
El operador comprobará mediante un multímetro calibrado o analizador de redes que la toma de corriente mural proporcione un voltaje estable dentro del rango nominal de 110 a 220 voltios en corriente alterna, con una diferencia de potencial entre el neutro y la tierra física menor a 2 voltios. El operador deberá conectar el extremo de alimentación del equipo a un sistema de alimentación ininterrumpida o supresor de transitorios de grado electromédico, insertando luego el conector trifásico en la toma de la base del Bitmoji K33.
Pregunta de Anclaje Pedagógico para Soporte y Asistencia Virtual
Antes de dar la orden de encendido definitivo mediante el botón de bajo perfil, el Asistente Virtual Live AI formulará la siguiente pregunta de confirmación:
- ¿Se ha comprobado la continuidad de la línea a tierra física y que la rejilla de escape inferior derecha se encuentre despejada de cualquier obstáculo que impida la ventilación activa?

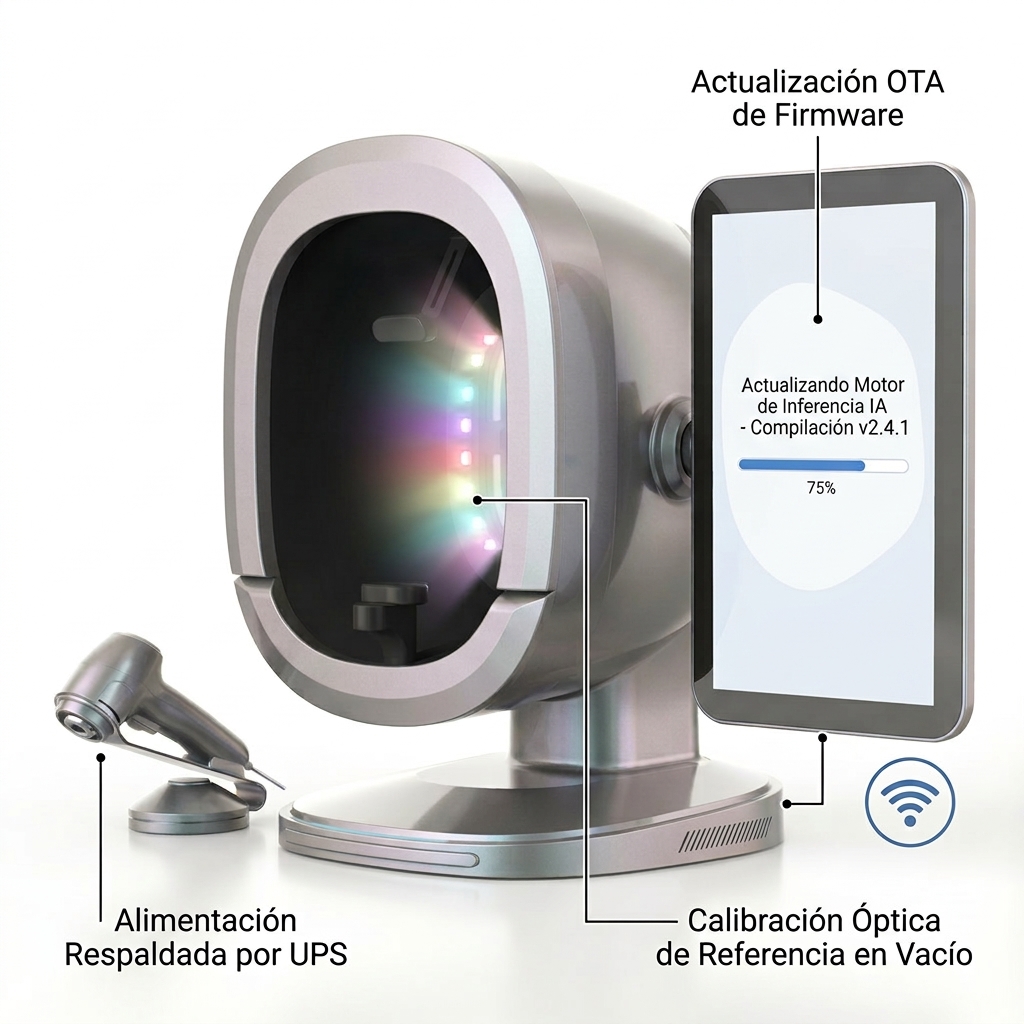

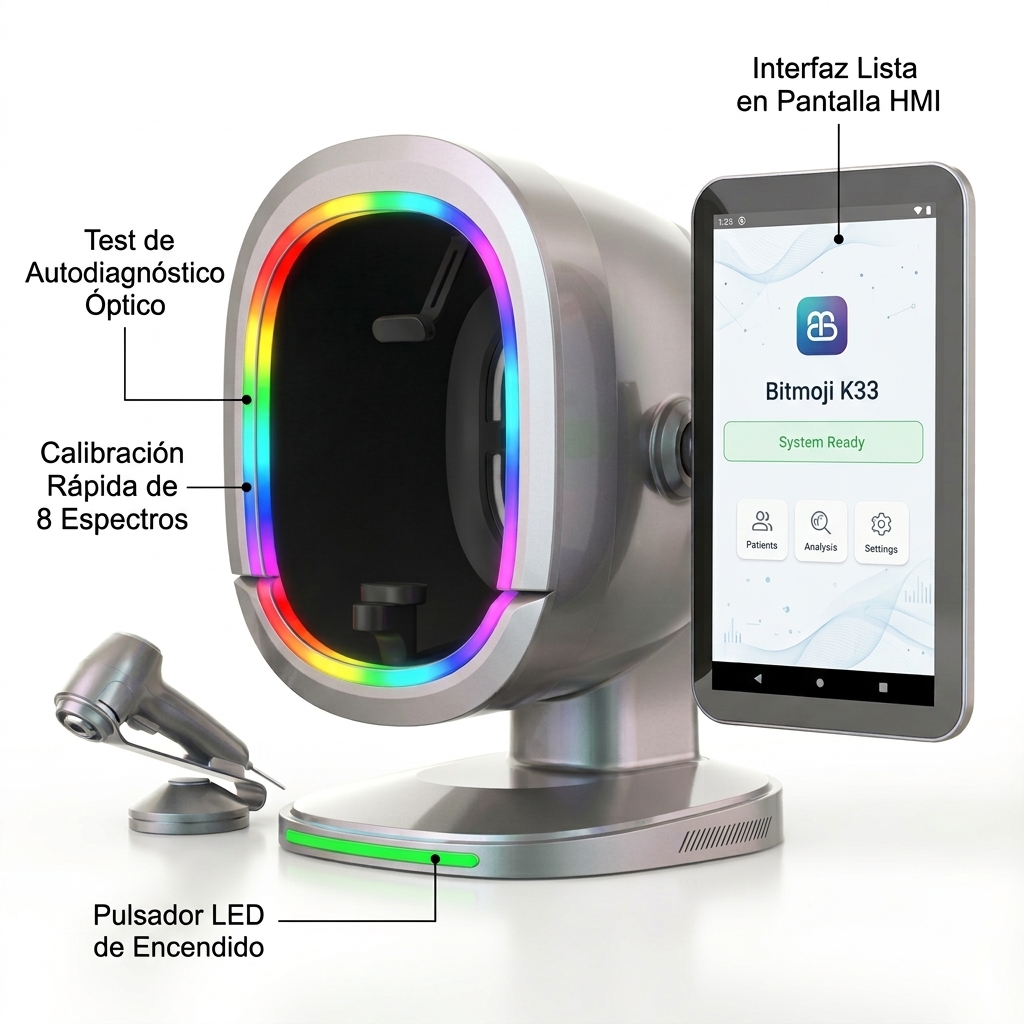

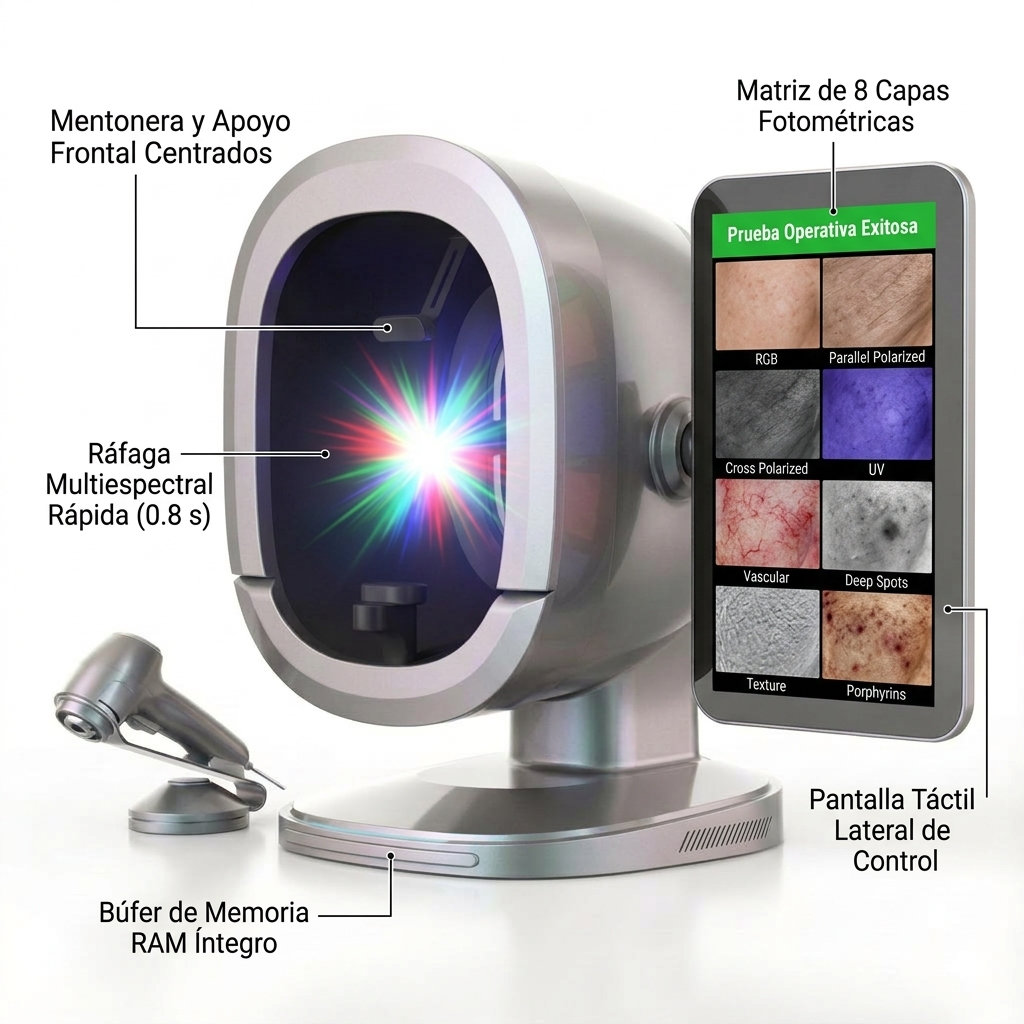

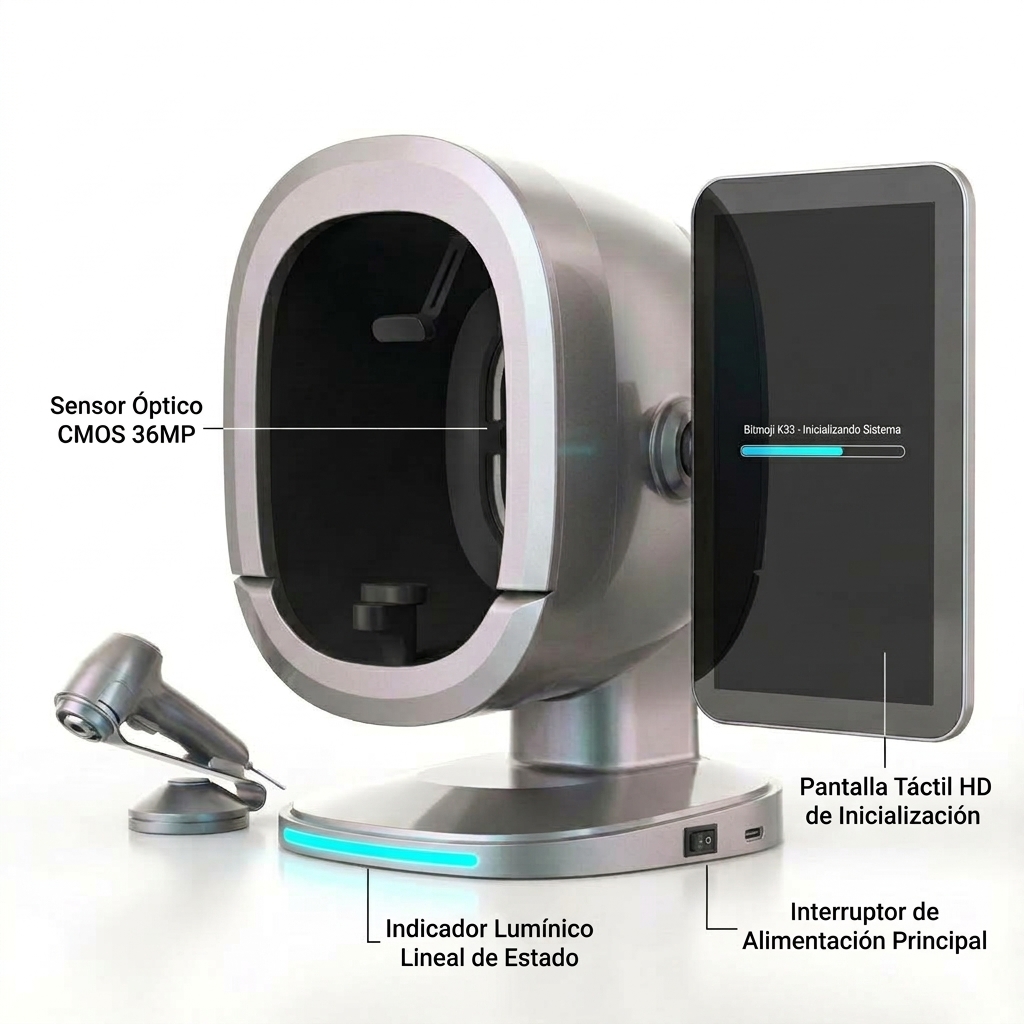

Paso 7: Arranque Inicial del Sistema y Autodiagnóstico
El operador deberá pulsar la hendidura lineal de encendido en el borde anterior de la base o activar el interruptor de control de energía. Se observará la iluminación de la guía LED de encendido, seguida de la inicialización de la pantalla táctil que mostrará el logotipo del sistema operativo Android 11 y el despliegue del software de captura facial Bitmoji K33.
- Checkpoint de confirmación: El sistema emitirá una señal sonora breve, encenderá de manera secuencial y por fracciones de segundo los ocho espectros lumínicos para el test de calibración inicial de la cámara, y habilitará el menú de acceso en la interfaz táctil. No deberán aparecer advertencias de desconexión de hardware en la barra de estado superior.

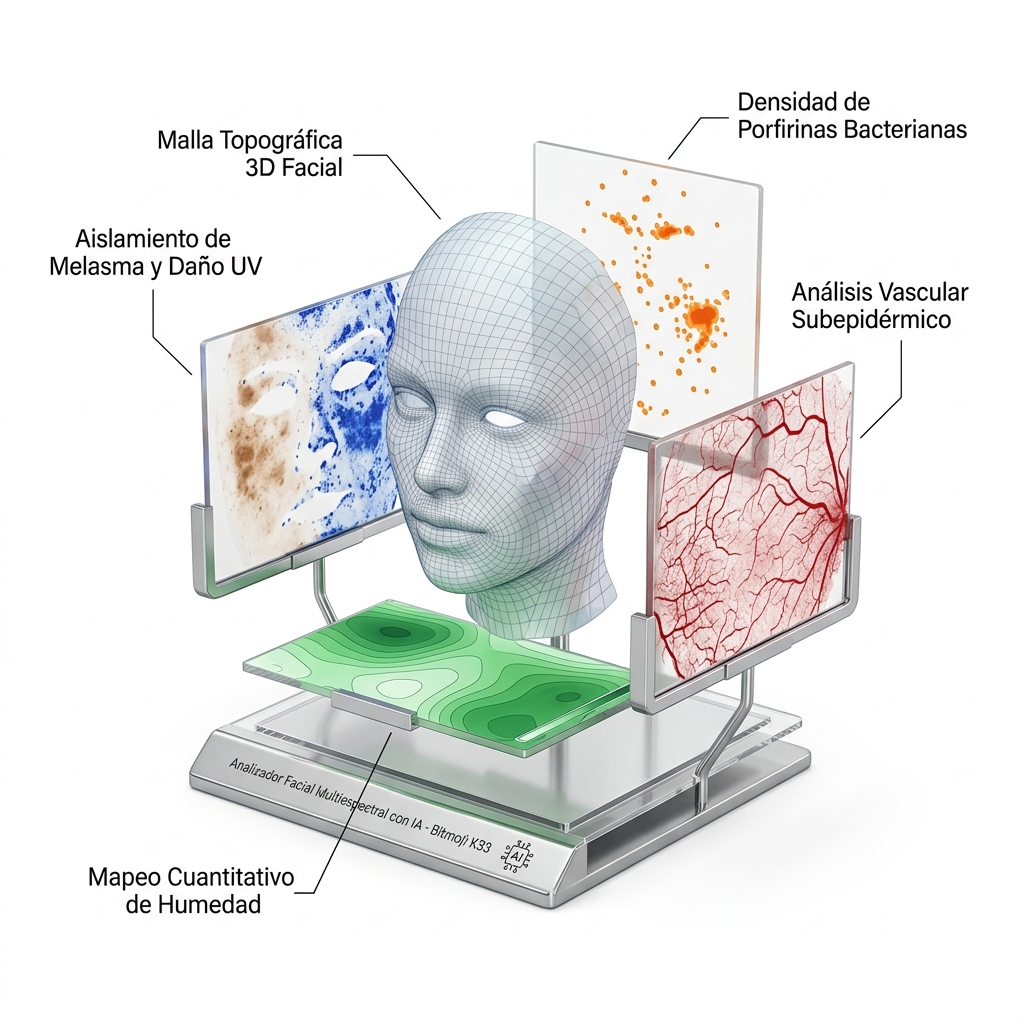

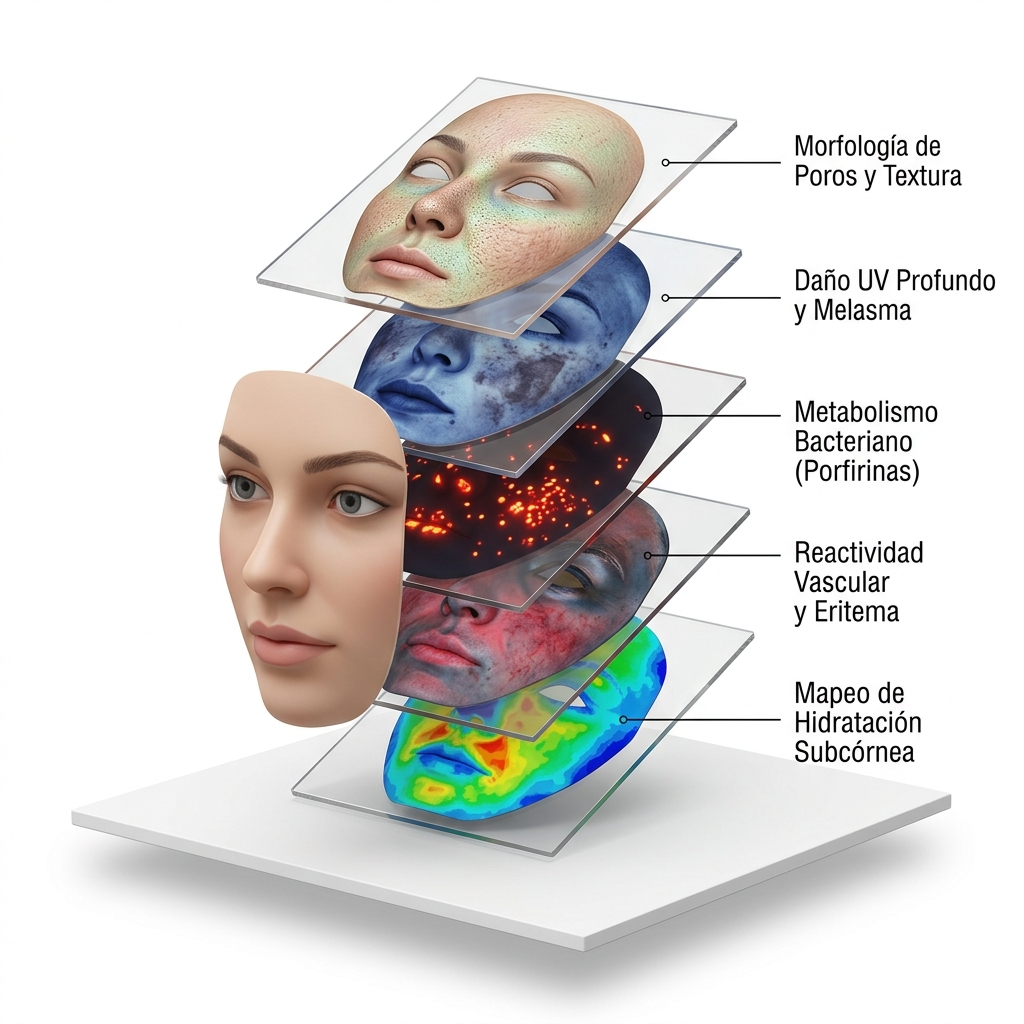

Funciones Diagnósticas de los Algoritmos de Inteligencia Artificial
El software del Bitmoji K33 integra modelos de redes neuronales entrenados para decodificar las capturas multiespectrales y generar un análisis cuantitativo de la piel. Estas funciones determinan la precisión de los tratamientos dermatológicos recomendados:
- Mapeo Cuantitativo de Humedad e Hidratación: Evalúa el gradiente de refracción óptica y los datos transmitidos por el micro manípulo de contacto, estableciendo zonas de hipohidratación epidérmica y pérdida de agua transepidérmica.
- Aislamiento y Medición de Melasma y Discromías: Discrimina entre pigmentación superficial acumulada en los queratinocitos y depósitos melánicos profundos situados en la dermis superficial mediante el contraste de la reflectancia ultravioleta.
- Topografía de Textura y Rugosidad: Realiza una triangulación visual que mide el volumen de concavidad de los poros dilatados y clasifica las arrugas en finas, intermedias o pliegues dinámicos profundos.
- Densidad de Colonización por Porfirinas: Contabiliza las emisiones de fotoluminiscencia bacteriana en el rostro, mapeando las áreas con mayor riesgo de desarrollar brotes inflamatorios de acné vulgar.
- Análisis Vascular Subepidérmico: Separa la señal óptica de la microcirculación capilar papilar del resto de los cromóforos dérmicos utilizando la polarización cruzada, visualizando lesiones inflamatorias, cuperosis y eritemas solares.

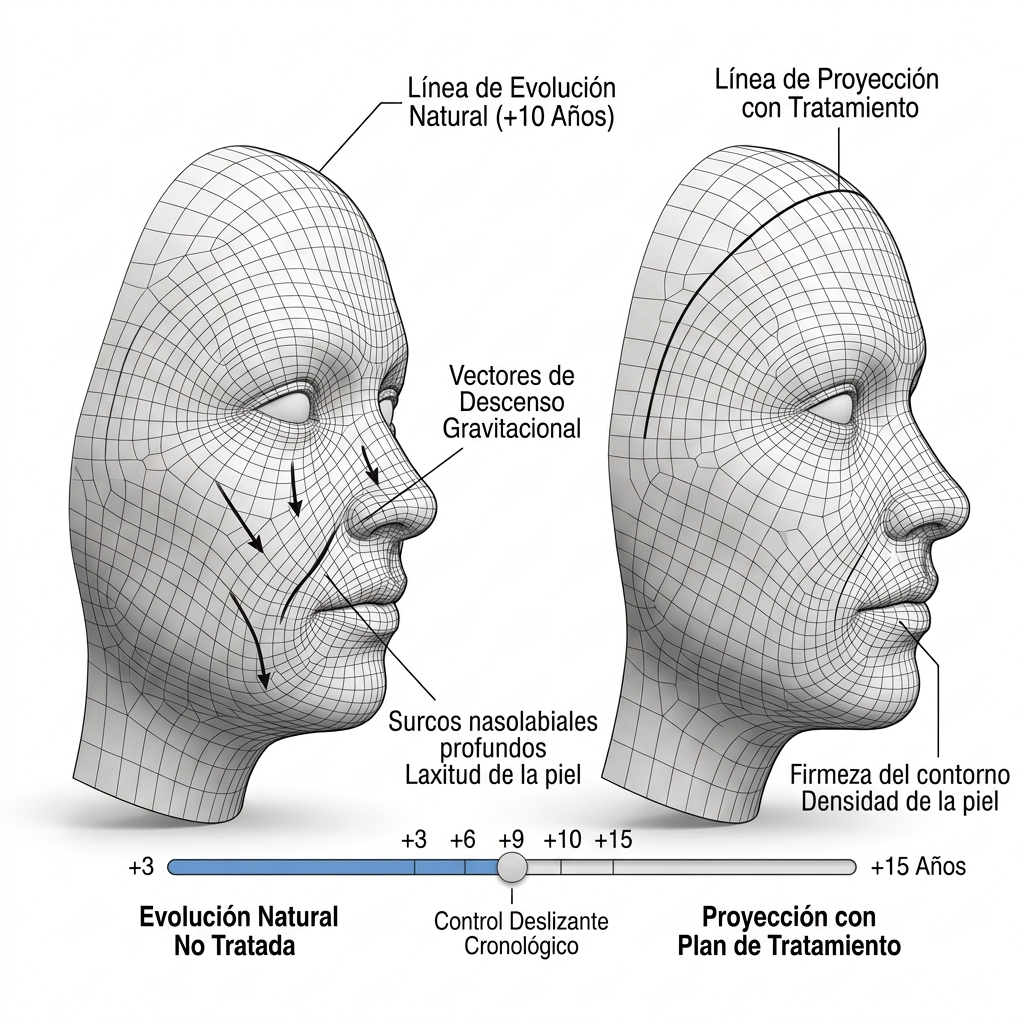

- Simulación Predictiva Tridimensional de Envejecimiento: Emplea algoritmos generativos para calcular el desplazamiento gravitacional progresivo de los paquetes grasos superficiales del rostro, la degradación de fibras colágenas y la proyección cutánea a cinco y diez años vista, tanto en escenarios con tratamiento como sin intervención clínica.
- Generación de Informes Parametrizados: Compila un reporte clínico automatizado con valores porcentuales normalizados que contrastan la edad biológica del paciente con su edad dermatológica real calculada por la Inteligencia Artificial.
Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
2. Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes

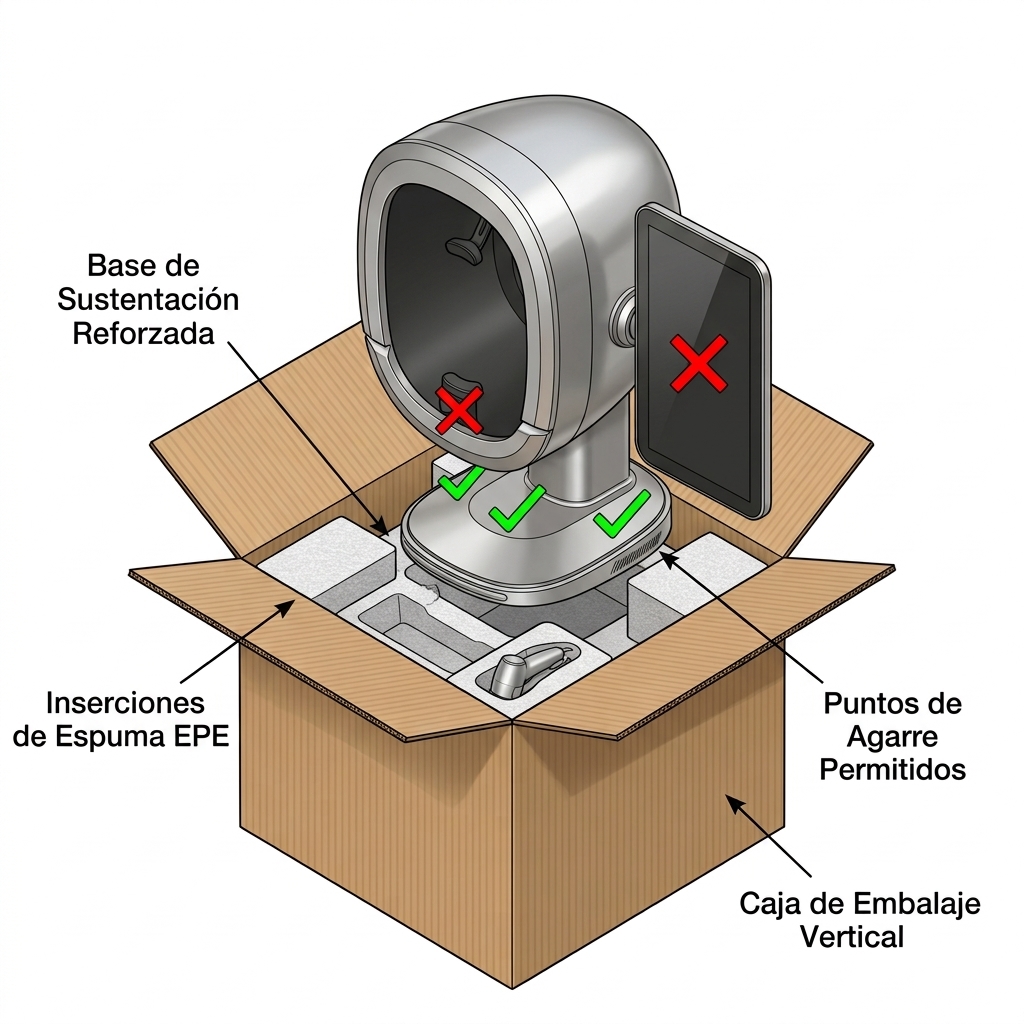

Protocolo de Desembalaje Seguro y Cadena de Custodia del Dispositivo
El analizador facial multiespectral con inteligencia artificial Bitmoji K33 es un sistema optoelectrónico de alta precisión diagnóstica que integra componentes de captura fotométrica calibrada, sensores digitales de ultra alta resolución y un ordenador embebido con procesamiento de red neuronal. Durante las fases de transporte y almacenamiento provisional, el equipo está sujeto a factores ambientales y dinámicos como variaciones higrométricas, aceleraciones inerciales y gradientes térmicos. Por consiguiente, el desembalaje deberá ejecutarse bajo un protocolo estandarizado de ingeniería biomédica para preservar la calibración geométrica de las cámaras y la integridad de los emisores lumínicos multiespectrales.
+-----------------------------------------------------------------------------+
| REGLA TÉCNICA: El embalaje del Bitmoji K33 debe ser abierto exclusivamente |
| en posición vertical sobre una superficie horizontal, seca, limpia y con |
| una capacidad de carga mínima certificada de 25 kilogramos. |
+-----------------------------------------------------------------------------+Secuencia de Apertura y Liberación de Carga
- Aclimatación ambiental del embalaje: El personal técnico deberá ubicar la caja de embalaje en la sala de examen clínico durante un período no inferior a dos horas antes de la apertura mecánica. Este reposo térmico evitará la condensación microscópica de humedad sobre los elementos ópticos internos y las tarjetas lógicas de procesamiento.
- Corte y remoción de flejes de seguridad: Se procederá al seccionamiento de los precintos y cinchas plásticas de fijación perimetral utilizando una herramienta de corte de filo protegido, evitando incisiones profundas que puedan perforar el cartón corrugado estructural.
- Apertura de la cubierta superior: El operador levantará las solapas superiores del contenedor sin forzar los paneles laterales, verificando de inmediato que la barrera interna de amortiguación no presente humedad, perforaciones o deformaciones por aplastamiento.
- Retiro de las inserciones de espuma de polietileno expandido (EPE): Se deberán extraer cuidadosamente los bloques de amortiguación superiores que inmovilizan la cúpula y la pantalla lateral, liberando el acceso directo al cuerpo de la unidad.
- Extracción vertical del chasis principal: Dos personas deberán sujetar la unidad principal introduciendo las manos por la base inferior reforzada y el cuello estructural de sustentación. Queda estrictamente prohibido izar el dispositivo tirando de la pantalla táctil, del soporte del mentón, del apoyo de la frente o del micro manípulo auxiliar, ya que esto induciría un momento de flexión crítico sobre las articulaciones mecánicas.
- Posicionamiento en mesa de servicio: La unidad se asentará de manera firme sobre una superficie plana de trabajo que cuente con un coeficiente de fricción suficiente para impedir deslizamientos accidentales durante la inspección.

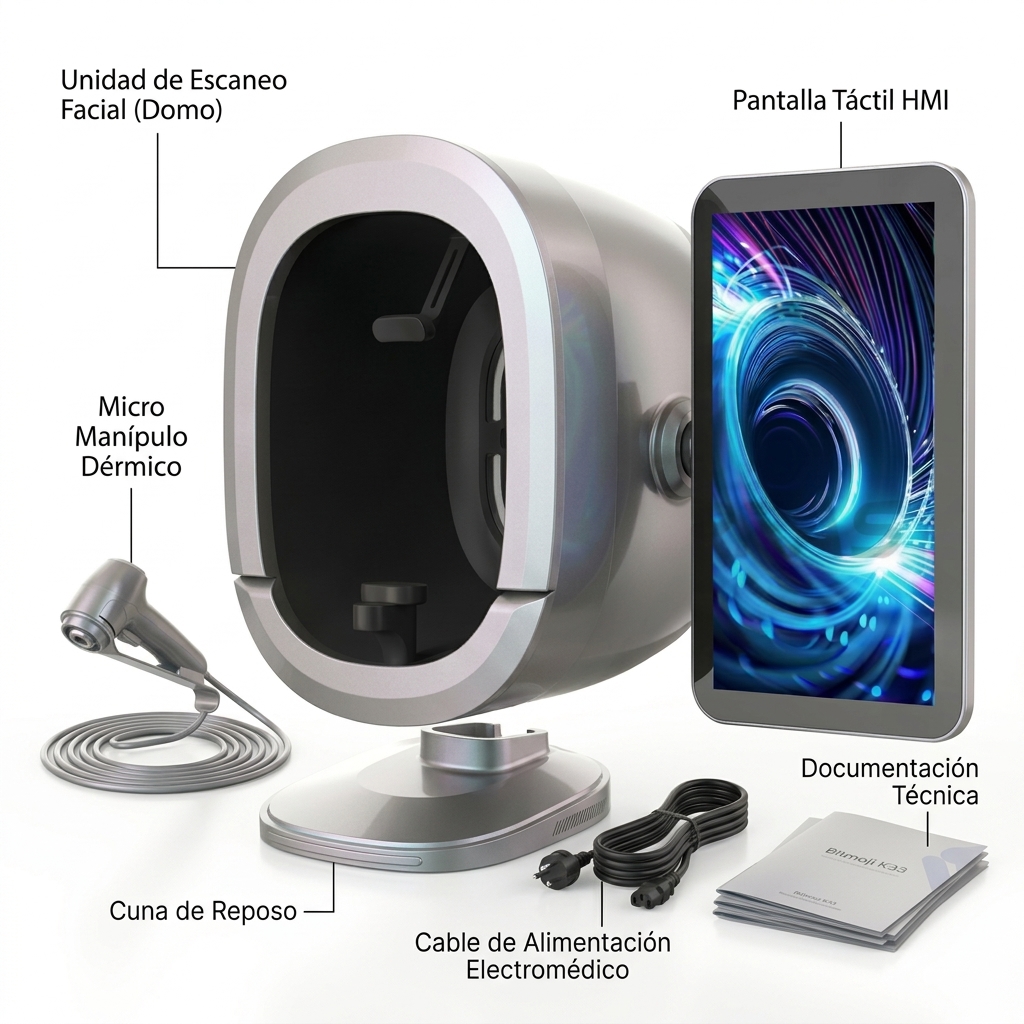

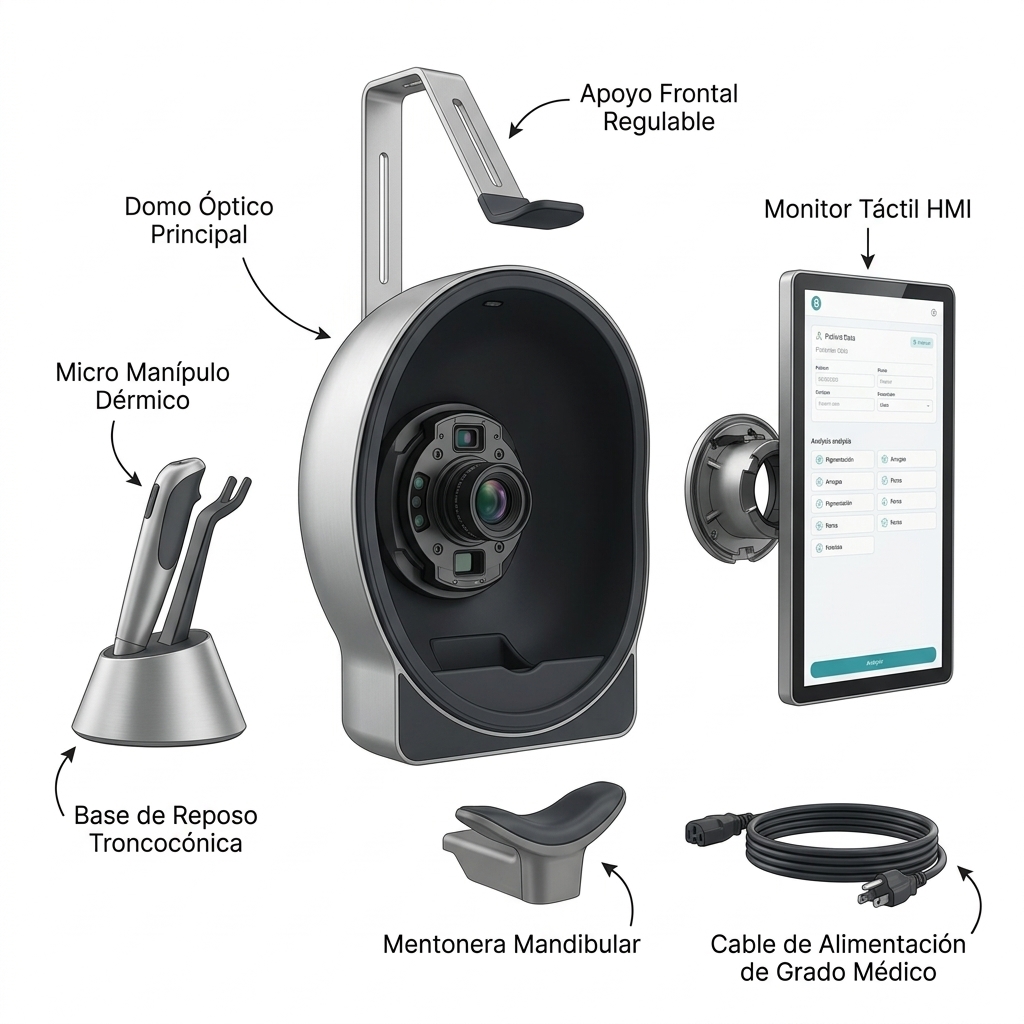

Verificación del Inventario Técnico y Componentes Suministrados
Una vez liberados todos los envoltorios antiestáticos y protectores de burbuja de aire sellada, el operador técnico deberá cotejar de manera exhaustiva la presencia y el estado físico de los elementos detallados en la lista de inventario:
- Unidad principal de escaneo facial: Chasis integral en domo ovoide con tabique sensor posterior y base de sustentación metálica satinada.
- Módulo de interfaz humano-máquina (HMI): Pantalla táctil de alta definición en orientación vertical, montada de fábrica en el flanco lateral derecho mediante articulación cilíndrica.
- Micro manípulo dérmico de mano (Micro handle): Sonda de diagnóstico dérmico de contacto con cable umbilical integrado.
- Cuna de reposo para micro manípulo: Base troncocónica independiente de sobremesa con horquilla metálica de acople.
- Sistemas de fijación cefálica integrados: Almohadilla frontal sobre brazo regulable superior y mentonera anatómica inferior fijada a la entrada del domo.
- Cable de alimentación de grado electromédico: Conductor de potencia tripolar compatible con rangos de tensión eléctrica de 110 V a 220 V de corriente alterna.
- Documentación técnica: Manual de instrucciones operativas, certificado de conformidad de control de calidad y credenciales de activación de la plataforma de software e inteligencia artificial en la nube.
Si el asistente virtual Live AI detecta una interacción en tiempo real durante esta fase, se deberá formular la siguiente pregunta de anclaje pedagógico para validar la entrega:
"¿Se ha verificado que la totalidad de los componentes de la lista de empaque, en particular la cuna de reposo del micro manípulo y la integridad física de la pantalla táctil lateral, se encuentran presentes y libres de daños mecánicos visibles?"
FIGURA 2.2 #### Verificación del Inventario Técnico y Componentes Suministrados
Inspección Visual Estructural del Chasis y Cámara Oscura (Domo Óptico)
La cúpula de adquisición fotométrica conforma el núcleo estructural del analizador Bitmoji K33. Su función principal consiste en aislar completamente la anatomía facial del paciente de las fuentes de iluminación ambiental espuria (luz fluorescente, radiación solar difusa o reflejos de luminarias de techo), creando un entorno de cámara oscura rigurosamente normalizado.
VISTA FRONTAL Y PERFIL TÉCNICO
+--------------------+ +-------------------+
| | | PANTALLA TÁCTIL |
| DOMO ÓPTICO |====O====| HMI VERTICAL |
| (Cámara Oscura) | | (Monitor Lateral) |
| | | |
+---------+----------+ +-------------------+
|
CUELLO ESTRUCTURAL
|
+----------+----------+
| BASE DE SUSTENTACIÓN CON RANURAS TÉRMICAS |

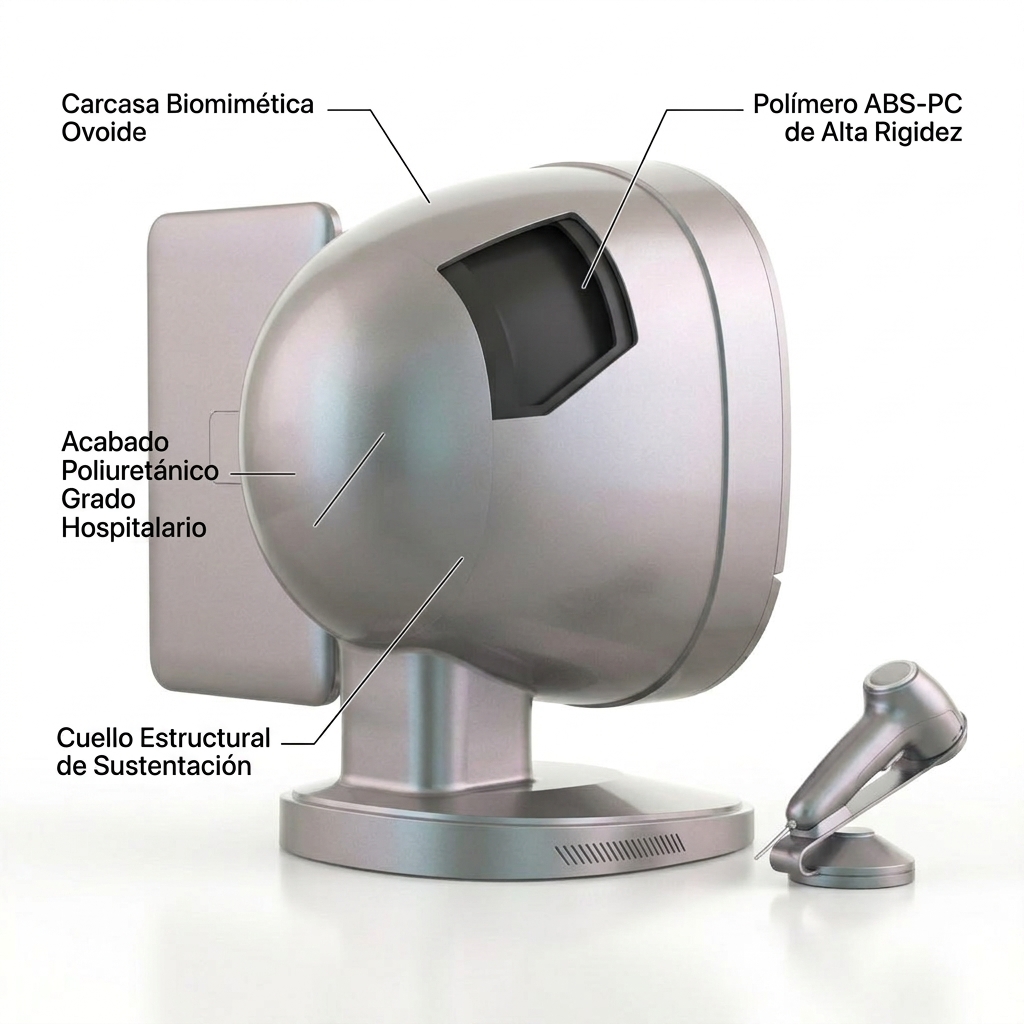

+---------------------------------------------------+Morfología y Propiedades de la Carcasa Exterior
- Geometría envolvente: El chasis exterior adopta una silueta biomimética ovoide continua sin cantos vivos ni esquinas punzantes. Esta configuración minimiza la resistencia aerodinámica en salas de flujo laminar, reduce la acumulación de polvo microscópico y atenúa la respuesta de estrés psicológico en pacientes sometidos al escaneo facial.
- Acabado superficial: El exterior presenta un tratamiento de pintura poliuretánica de grado hospitalario con tono titanio/plateado anodizado, altamente resistente a desinfectantes clínicos con base de alcohol isopropílico al 70%.
- Estabilidad dimensional: La estructura está moldeada en polímeros de ingeniería de alta densidad (terpolímero de acrilonitrilo butadieno estireno con aditivos de policarbonato, ABS-PC), confiriéndole una elevada rigidez torsional y resistencia térmica frente a deformaciones estructurales.

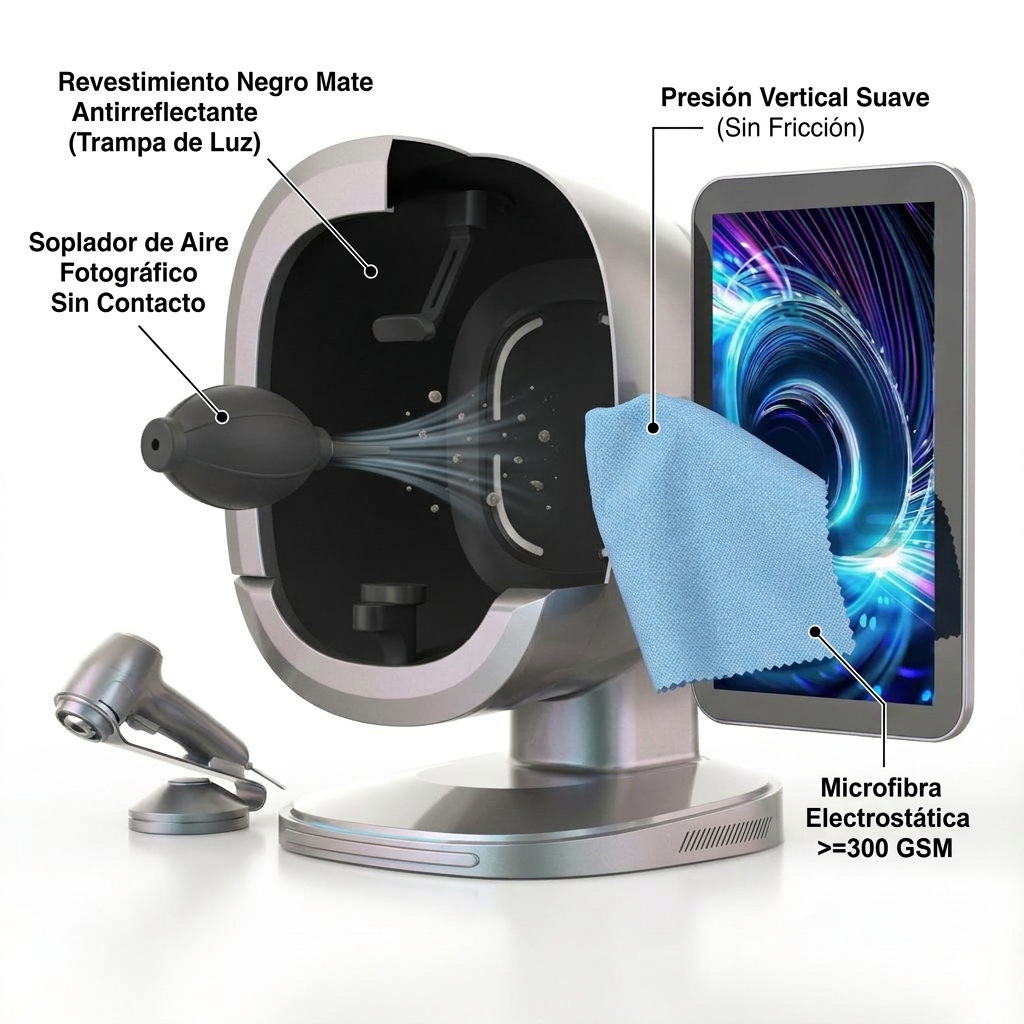

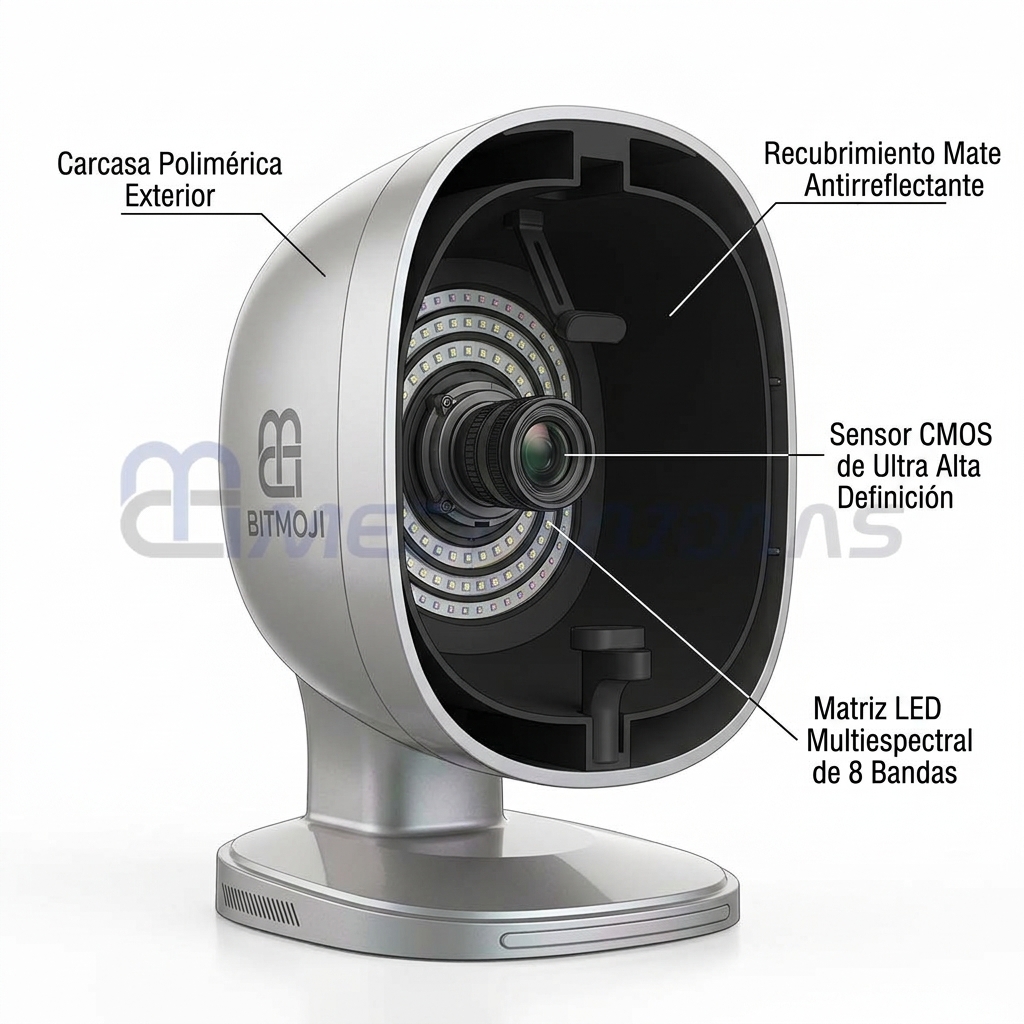

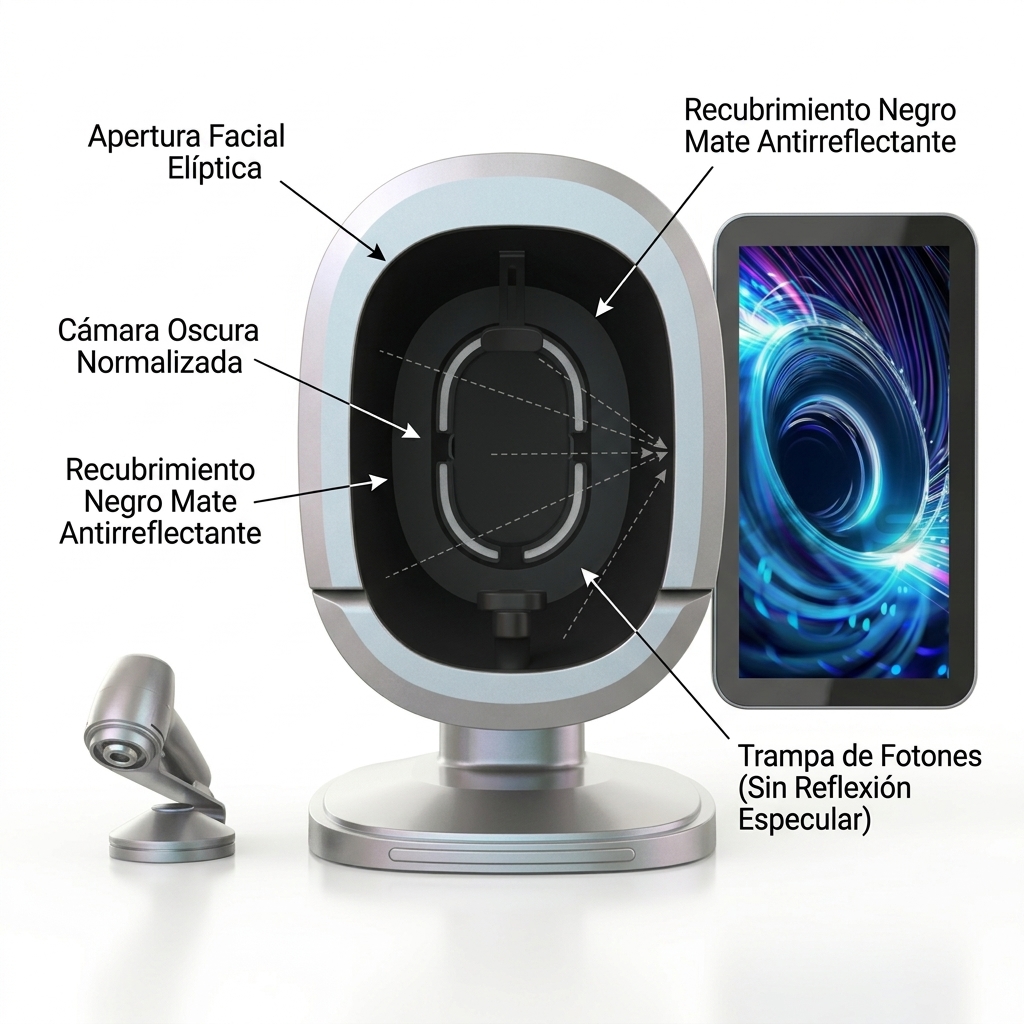

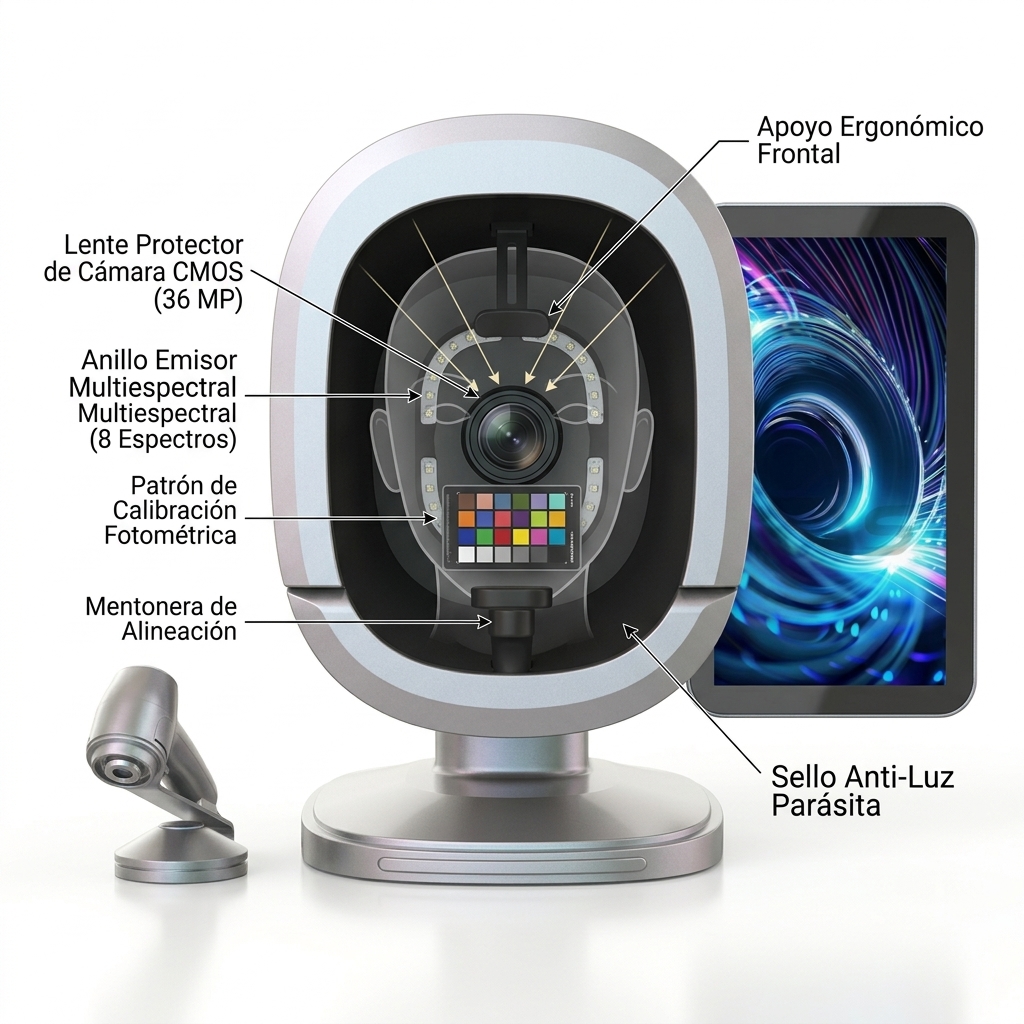

Cámara Oscura Interior y Trampa de Luz
Al asomarse a través de la apertura elíptica frontal, el operador técnico deberá evaluar minuciosamente el estado del revestimiento interior:
- Acabado negro mate de absorción profunda: La superficie interior del domo está tratada con una capa antirreflectante de alta absorción fotométrica. Este acabado actúa como una trampa de luz física que impide el rebote de los fotones emitidos por los destellos del equipo, eliminando reflexiones secundarias en la piel del paciente que falsearían los cálculos del algoritmo de inteligencia artificial.
- Ausencia de imperfecciones: El técnico inspeccionará visualmente que la superficie interna no presente rayones, descascarillamientos de pintura, manchas de grasa o zonas brillantes. Cualquier reflectancia especular residual en el interior de la cavidad degradará de forma directa la pureza de las imágenes polarizadas y ultravioleta.
- Apertura de entrada facial: La abertura elíptica ocupa entre el 65% y el 70% del perfil frontal de la cúpula. El operador confirmará que el reborde de ingreso no posea rebarbas de moldeo o discontinuidades que puedan entrar en contacto con el cabello o la anatomía del usuario. Asimismo, se comprobará que el área de ventilación respiratoria natural del paciente no quede obstruida durante el posicionamiento.

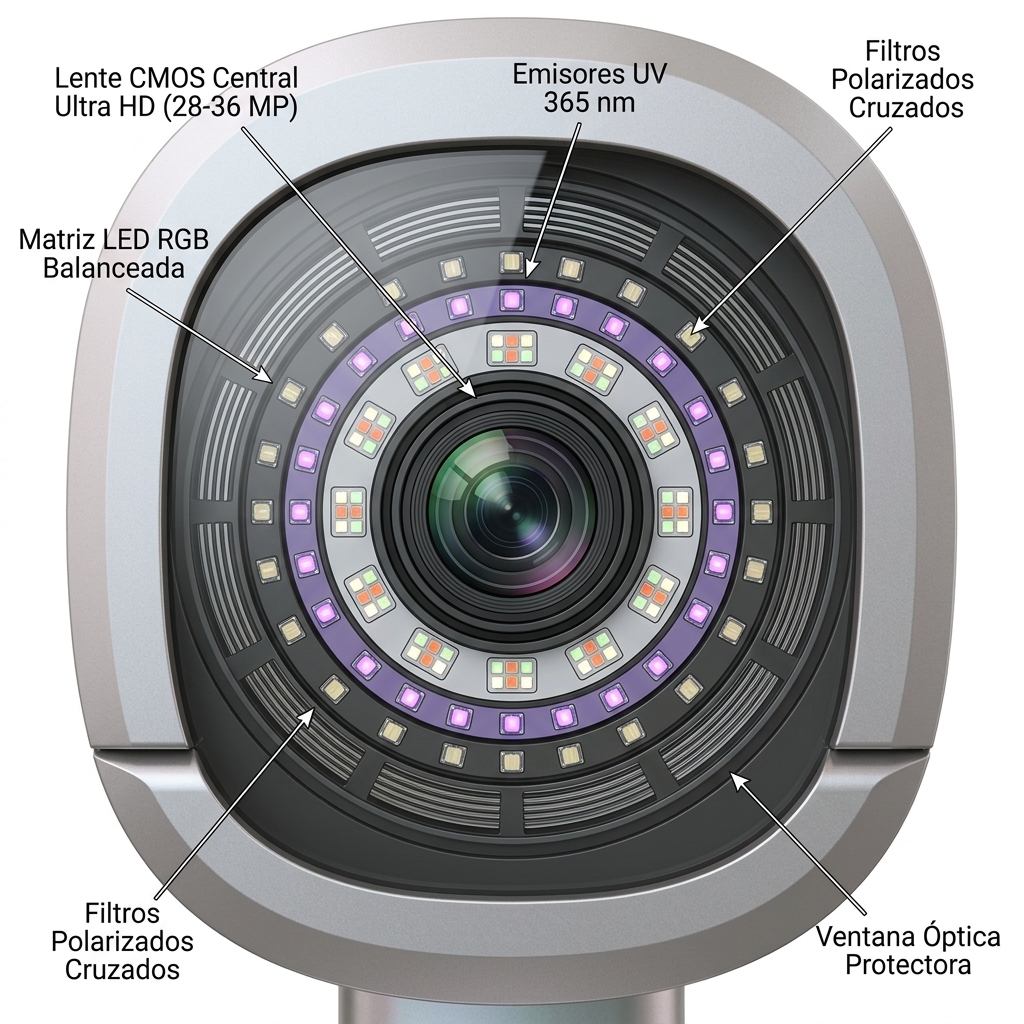

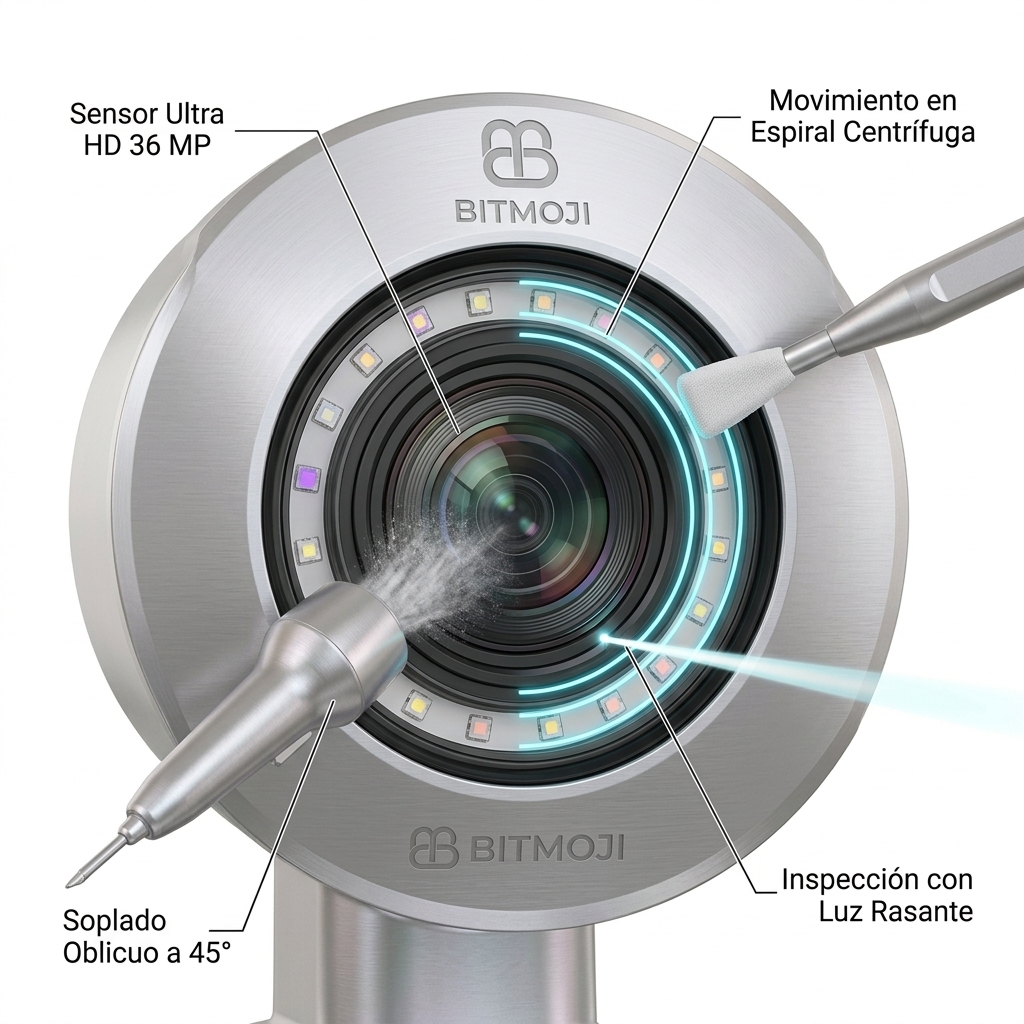

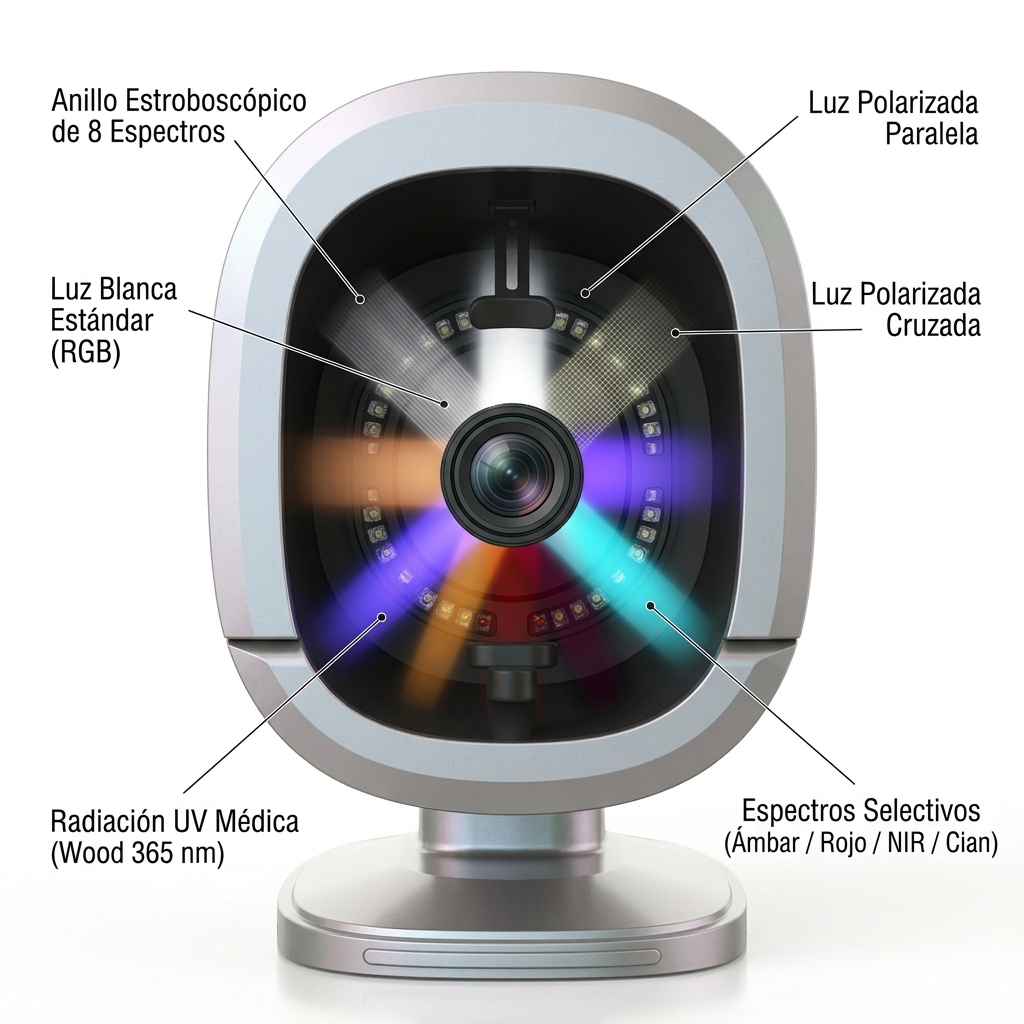

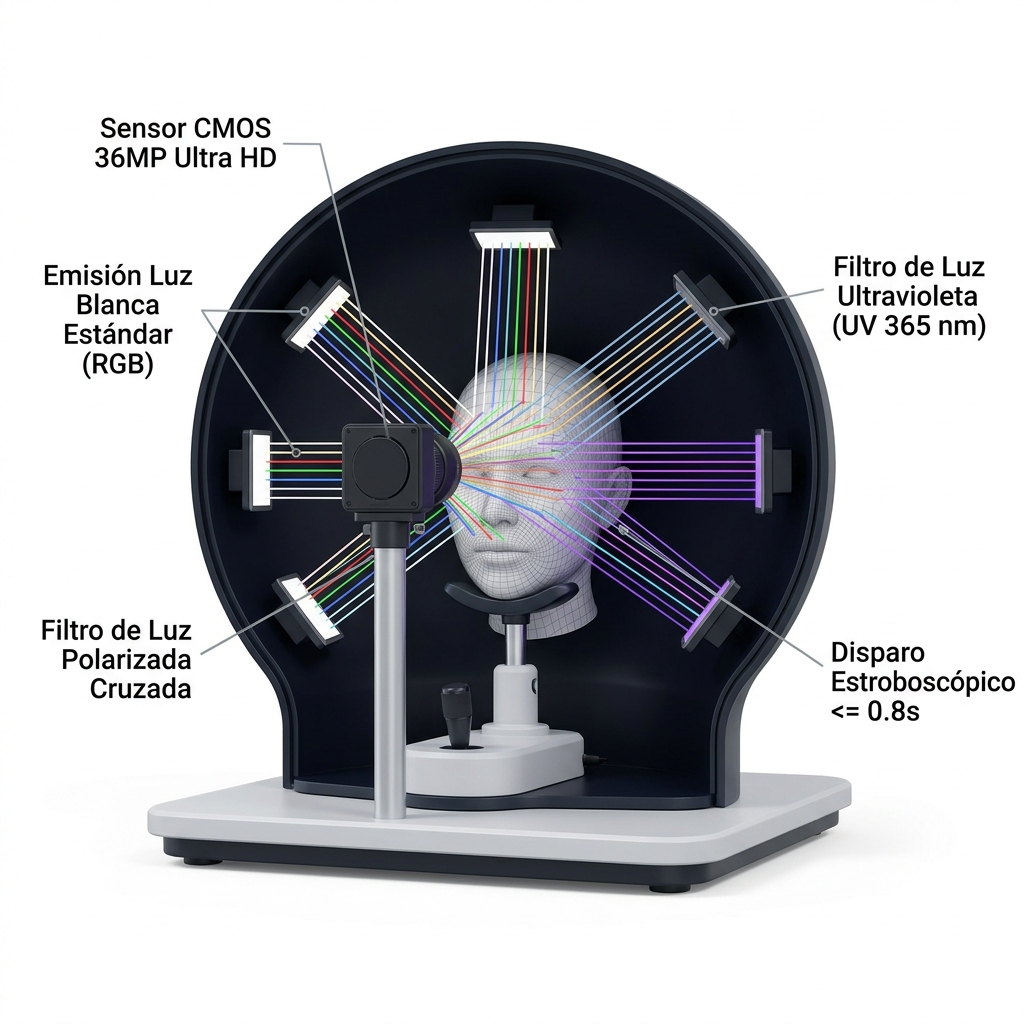

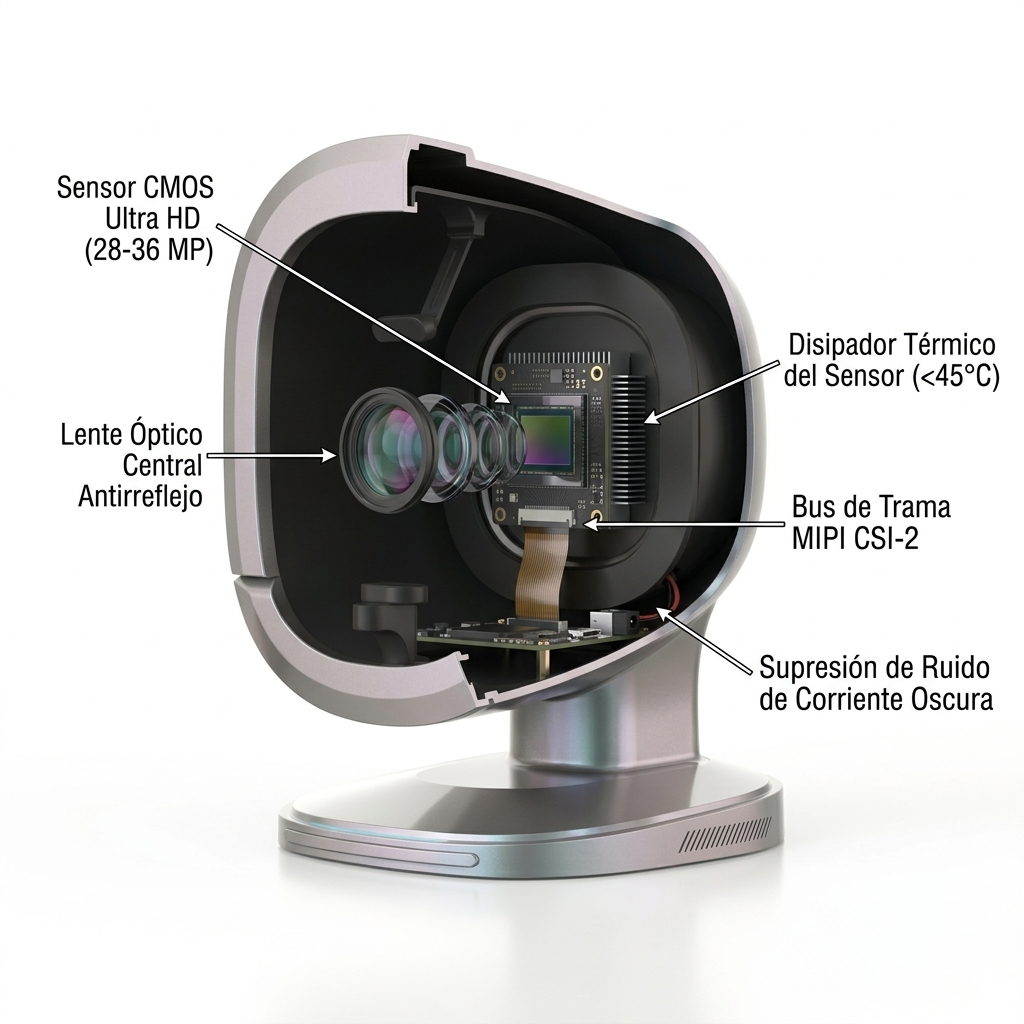

Reconocimiento del Tabique Sensor Posterior y Sistema Optoelectrónico
En la pared de fondo de la cámara oscura se encuentra alojado el tabique sensor posterior. Este conjunto hermético reúne los transductores de captura digital y las fuentes de radiación electromagnética estructurada encargadas del análisis multiespectral en ocho bandas de absorción dérmica.
DISTRIBUCIÓN DEL TABIQUE SENSOR POSTERIOR (FONDO DEL DOMO)
+-------------------------------------------------------+
| |
| [ EMISORES LED ] [ EMISORES LED ] |
| Luz Polarizada Luz Polarizada |
| |
| [ LENTE CENTRAL ] |
| Cámara CMOS 28-36 MP |
| Captura Ultra HD |
| |
| [ EMISORES UV ] [ EMISORES RGB ] |
| Banda 365 nm Luz Blanca Pura |
| |
+-------------------------------------------------------+Arquitectura de Sensores y Emisores Ópticos
El operador técnico deberá inspeccionar visualmente los componentes integrados en el tabique sensor posterior, asegurándose de que la ventana protectora de cuarzo/óptica se encuentre en perfecto estado:
- Módulo de cámara central Ultra HD: Integra un sensor de estado sólido CMOS de 28 a 36 megapíxeles efectivos. La lente cuenta con corrección apocromática para minimizar las aberraciones cromáticas laterales y longitudinales causadas por el cambio de longitud de onda entre el espectro visible y la radiación ultravioleta cercana.
- Matriz de iluminación en 8 espectros: El tabique distribuye de manera concéntrica y simétrica los bancos de diodos emisores de luz (LED) de espectro controlado:
- Luz blanca diurna balanceada (RGB estándar): Proporciona una iluminación uniforme de alto índice de reproducción cromática (CRI > 95) para documentar la textura macroscópica y arrugas de la superficie epidérmica.
- Emisores ultravioleta cercanos (UV calibrado a 365 nm): Diseñados para inducir fluorescencia en las porfirinas generadas por Cutibacterium acnes, así como para revelar la acumulación profunda de melanina y daño solar en la capa basal epidérmica.
- Luz polarizada paralela: Selecciona componentes vectoriales de luz reflejada superficialmente para analizar la descamación cutánea y el relieve de los poros.
- Luz polarizada cruzada: Bloquea la reflexión especular de la superficie lipídica y del estrato córneo mediante filtros polarizadores ortogonales, permitiendo observar la microvasculatura subepidérmica, lesiones eritematosas, telangiectasias y melasma subyacente.

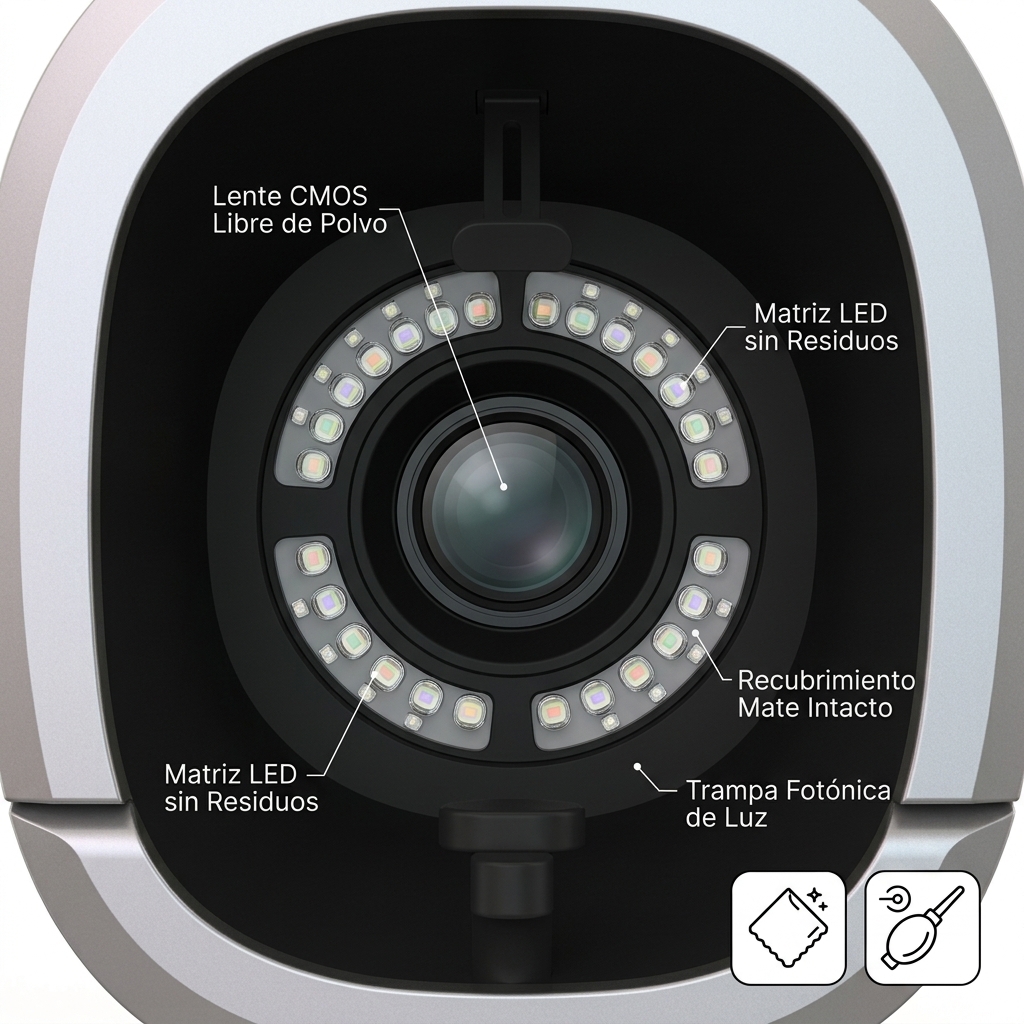

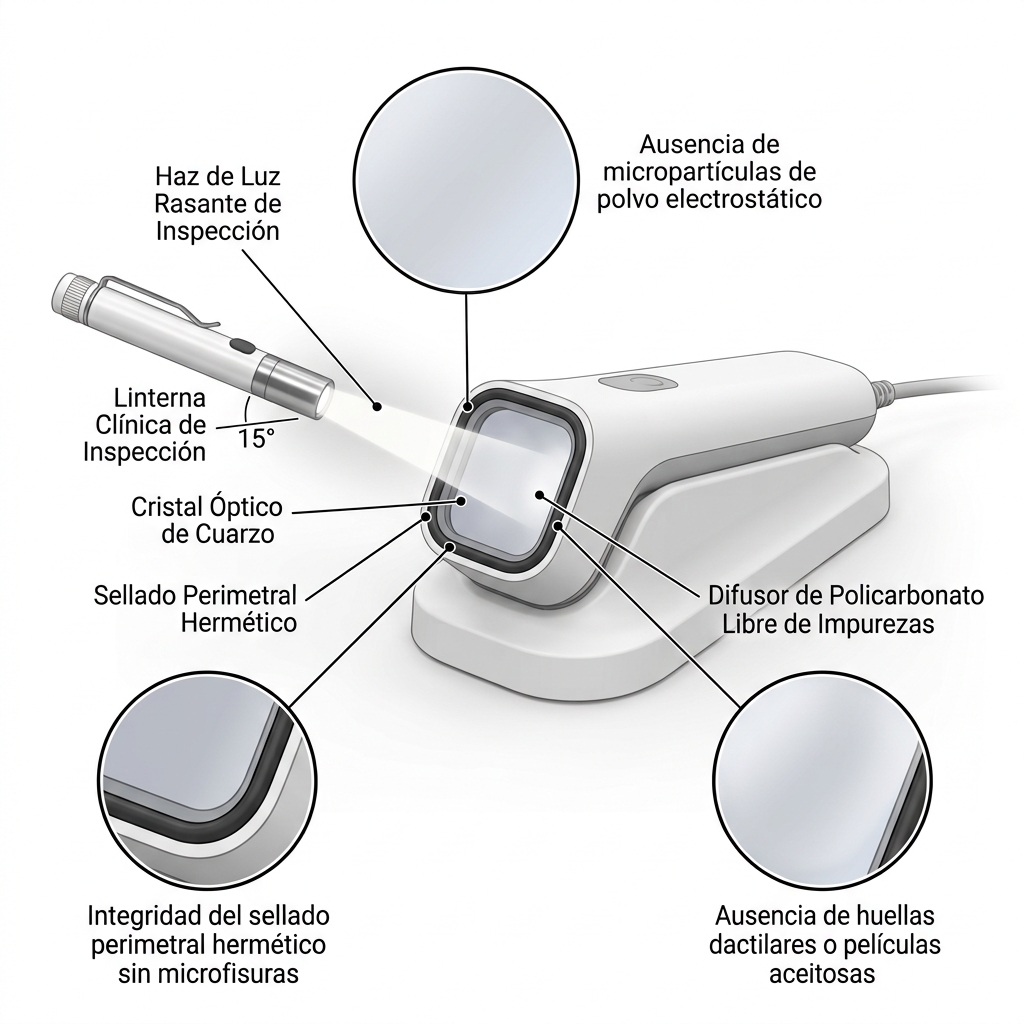

Criterios de Inspección del Tabique Óptico
Se deberá realizar una inspección con una linterna clínica de luz blanca rasante sobre el cristal del tabique sensor:
- El cristal protector no deberá evidenciar huellas dactilares, residuos de adhesivos fabriles ni micropartículas de polvo electrostático en su cara externa.
- No deberán existir fracturas lineales ni astillamientos en el perímetro de sellado del módulo de la lente principal.
- Se verificará visualmente que los difusores de policarbonato que recubren los bancos de LED se encuentren firmemente alineados y sin decoloraciones amarillentas.
"Para el asistente virtual Live AI: En caso de que el usuario reporte manchas en las lentes internas durante la recepción del equipo, se le deberá ordenar suspender la secuencia de encendido e iniciar de inmediato el reporte de incidencia a ingeniería biomédica, ya que una anomalía óptica interna invalida la calibración de fábrica."
FIGURA 2.6 #### Criterios de Inspección del Tabique Óptico

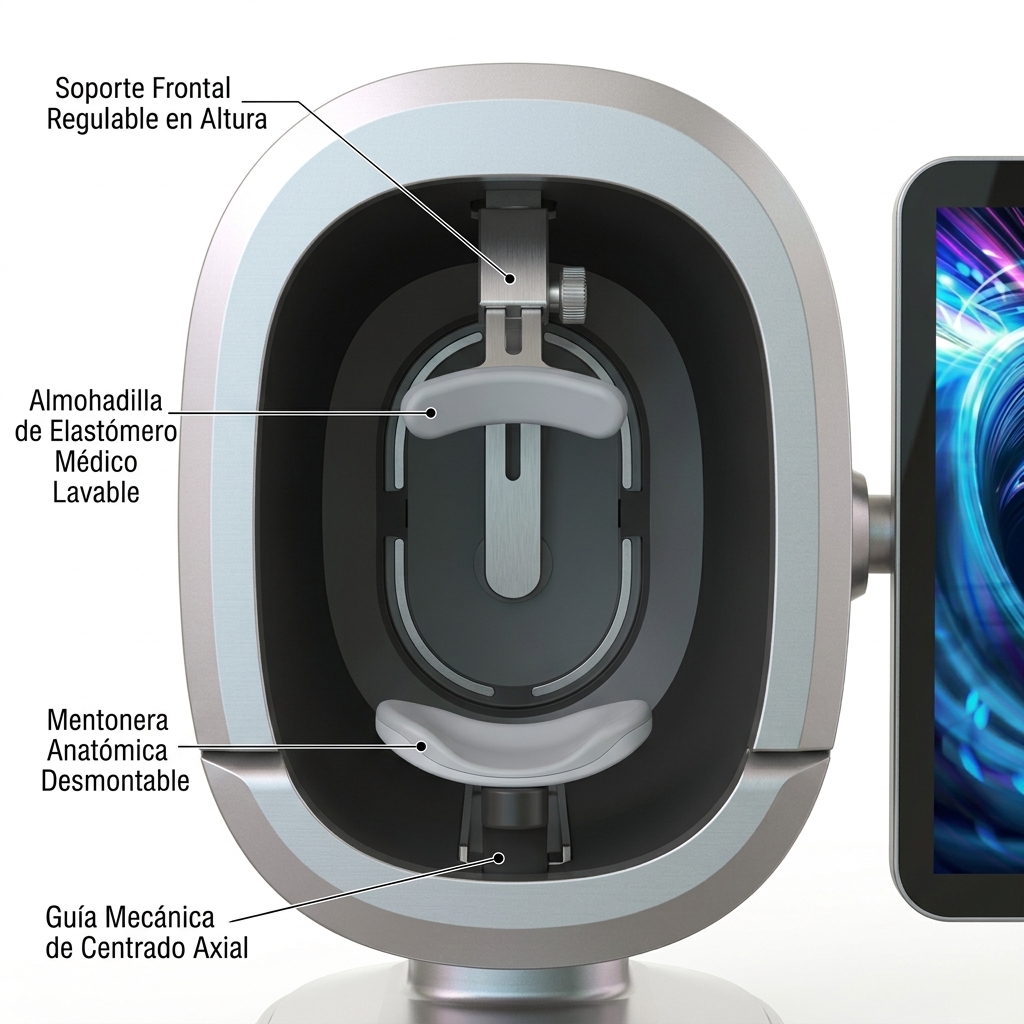

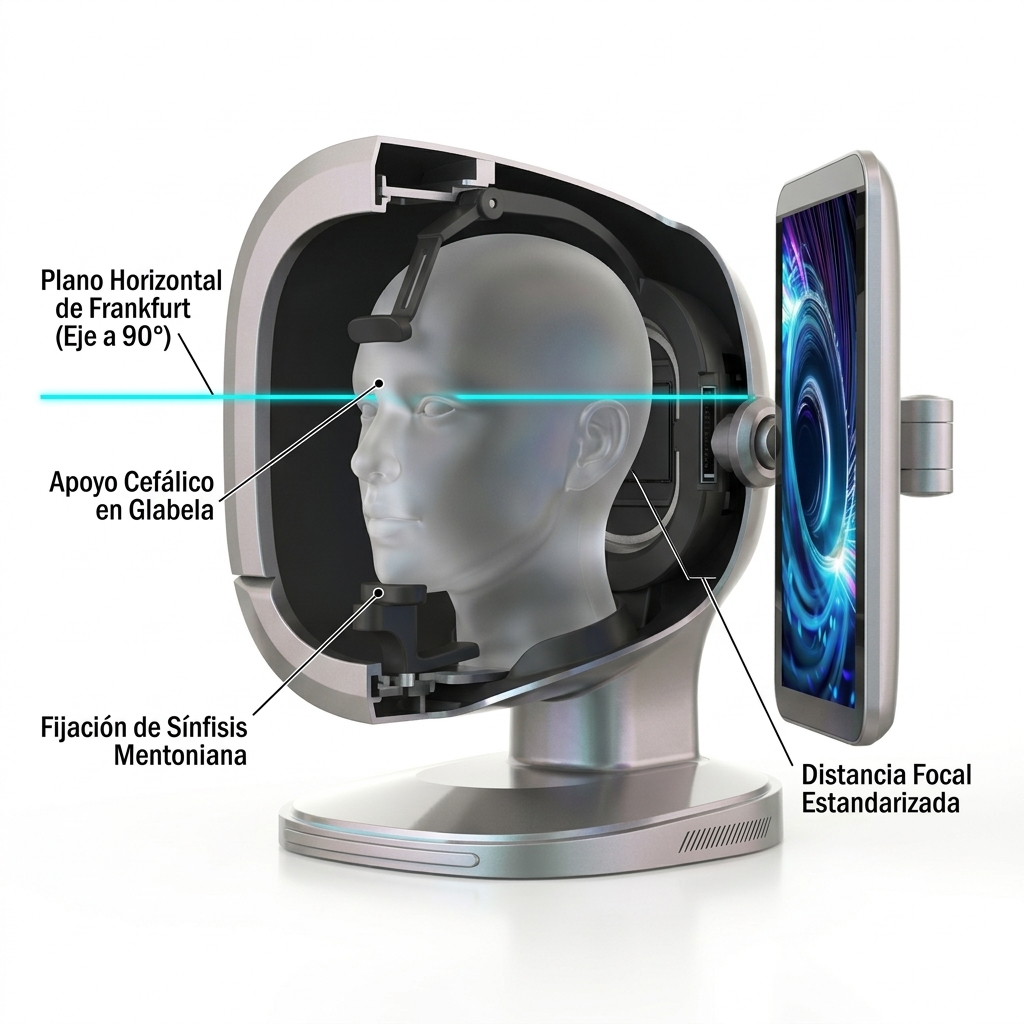

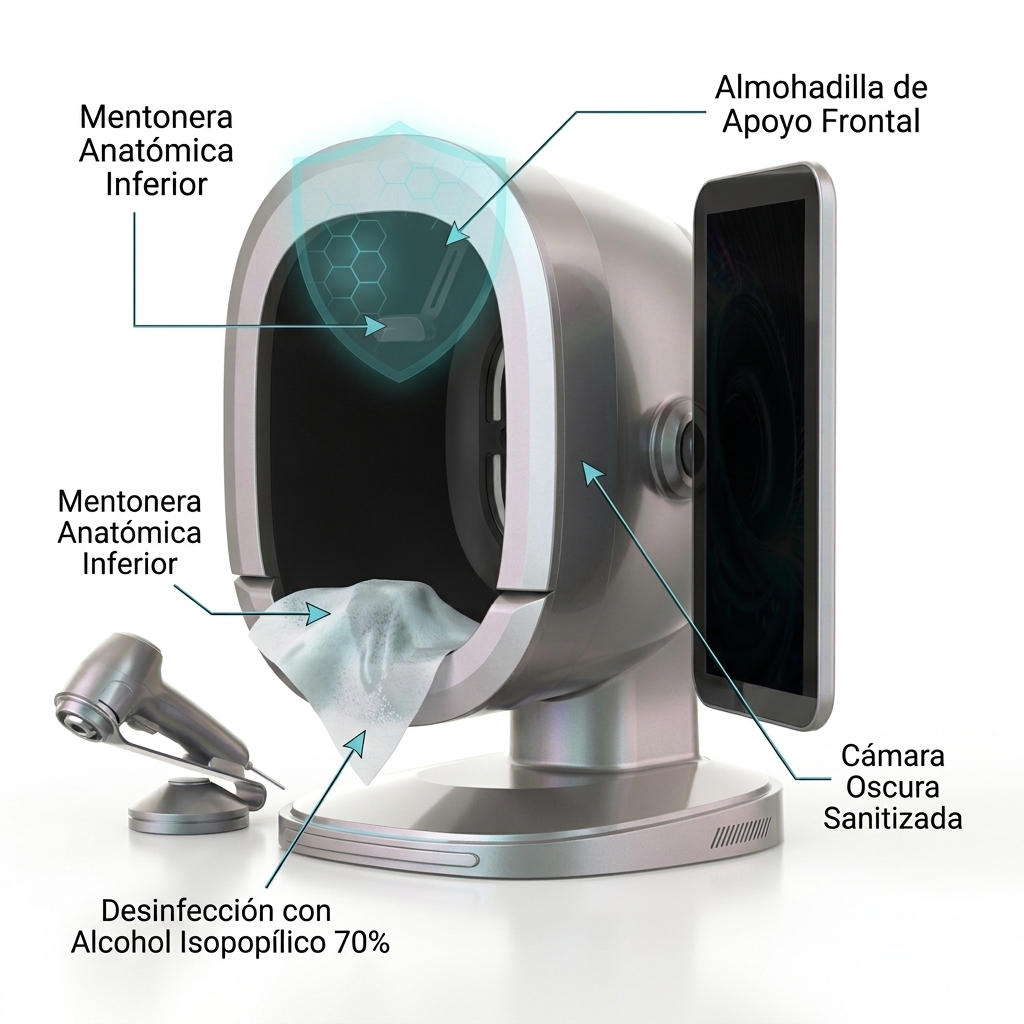

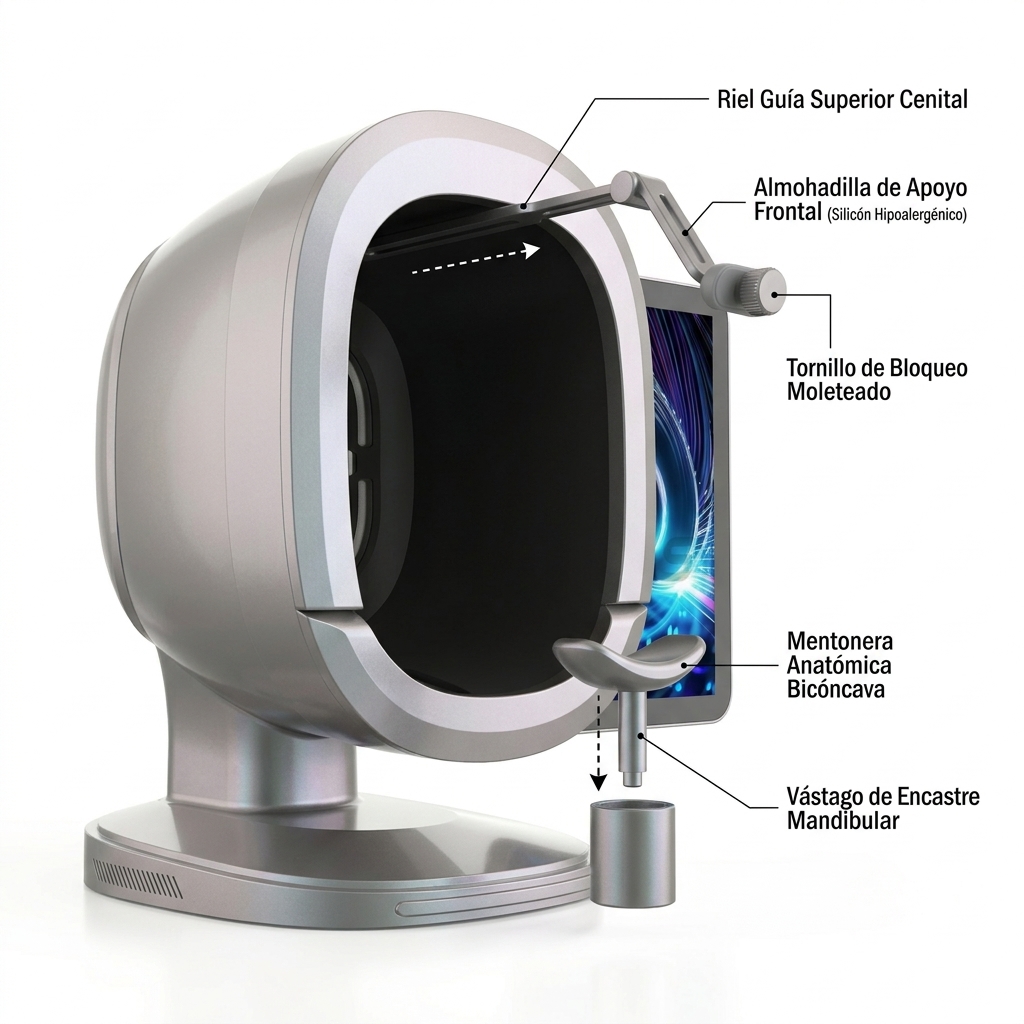

Sistema de Posicionamiento Cefálico y Estandarización Biométrica
Para que los algoritmos de inteligencia artificial del modelo Bitmoji K33 comparen evolutivamente el estado de la piel a lo largo de semanas o meses, es indispensable garantizar una reproducibilidad milimétrica en la distancia focal y el ángulo de incidencia lumínica. Esto se logra mediante el conjunto anatómico de fijación cefálica situado en la entrada del domo.
SISTEMA DE ESTABILIZACIÓN ANATÓMICA
[ Brazo Superior Ranurado ]
|
( Apoyo Frontal )
|
============================= <- Eje Óptico Central
|
( Mentonera Curva )
|

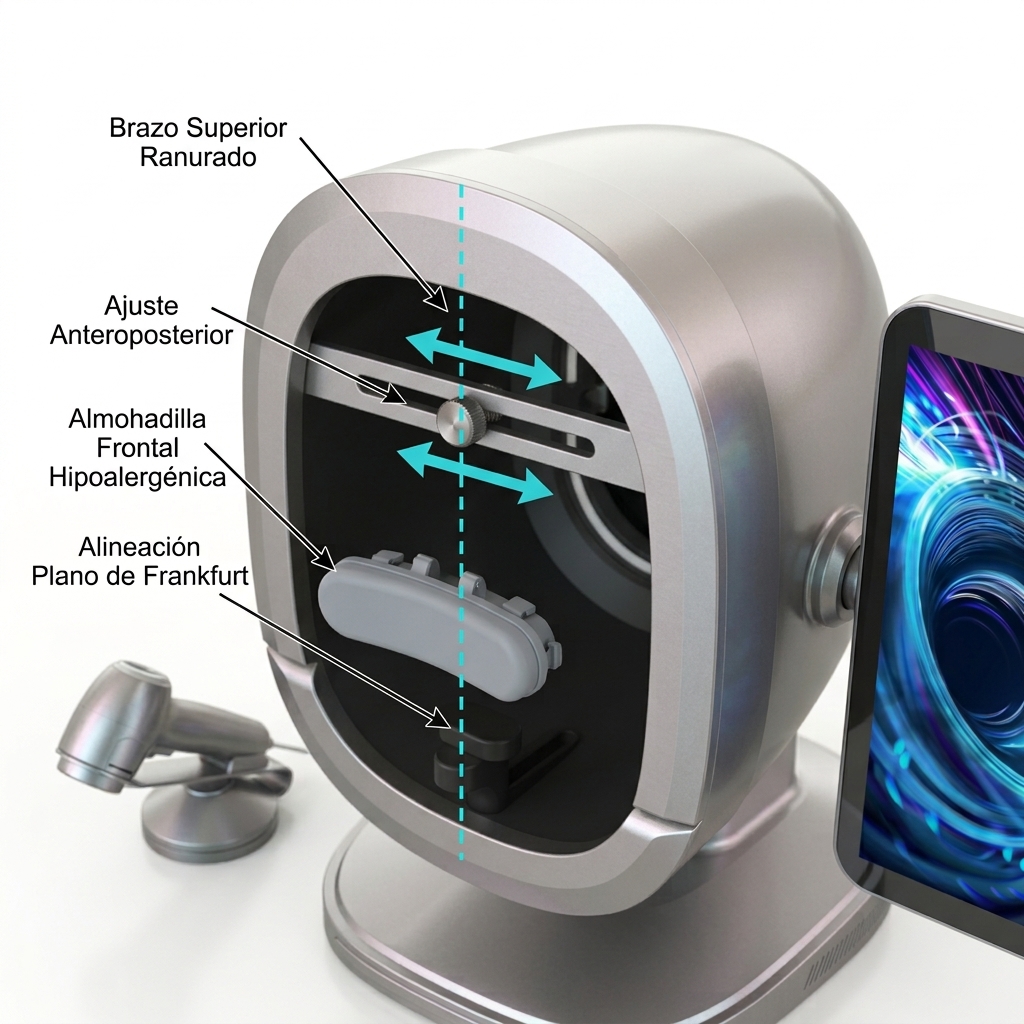

[ Soporte de Fijación ]Apoyo Frontal Superior
- Mecanismo de articulación y ajuste: Consiste en un brazo descendente rígido anclado a la bóveda superior del domo. Posee un sistema de ranura guía que permite graduar la proyección anteroposterior o la inclinación según la morfología craneofacial del paciente.
- Almohadilla de contacto: La superficie de reposo para la frente está fabricada en un elastómero termoplástico de grado médico hipoalergénico. El operador técnico deberá cerciorarse de que dicha pieza encaje a presión de forma segura en su horquilla y no exhiba porosidades donde puedan acumularse secreciones sebáceas o agentes patógenos.
- Función geométrica: Su propósito consiste en fijar el plano de Frankfurt del paciente de manera estrictamente horizontal, asegurando que el eje visual quede perpendicular a la lente del sensor CMOS.
Soporte Mentoniano (Mentonera Inferior)
- Construcción y geometría: Fabricada en polímero rígido termomoldeado con diseño cóncavo ergonómico. Presenta una curvatura calculada biomecánicamente para albergar la sínfisis mentoniana de usuarios de diversas complexiones antropométricas.
- Acople al chasis: Se asienta sobre un pilar central ubicado en el reborde inferior de la entrada del domo. El técnico deberá comprobar manualmente la ausencia de juego mecánico o balanceo transversal en la mentonera. Una oscilación de apenas un milímetro en este punto se traduce en desenfoques perimetrales y lecturas cromáticas erróneas durante el ciclo de captura ultrarrápido de 0.8 segundos.
- Protocolo de verificación mecánica: Se deberá aplicar una ligera presión con la mano hacia abajo y en sentido lateral sobre la mentonera. El componente deberá mantenerse completamente indeformable y solidario al chasis de la base.
Módulo HMI, Brazo Articulado y Distribución Eléctrica de la Base
El control del sistema, la visualización de datos tridimensionales y el procesamiento inmediato de los algoritmos de red neuronal se ejecutan a través del módulo de interfaz humano-máquina (HMI) montado lateralmente, respaldado por la arquitectura electrónica alojada en la base inferior.
CONJUNTO BASE Y PANTALLA HMI
+--------------------+
| | <- Monitor Táctil Vertical
| INTERFAZ GRÁFICA | (80% - 85% altura del domo)
| Capacitiva |
| |
+---------O----------+
|
[ ACOPLE CILÍNDRICO ] <- Pasacables Interno Hermético
|
+-------------+------------------------------------+
| BASE DE SUSTENTACIÓN ESTABILIZADA |
| |
| [=== LED ESTADO ===] [|||||| VENTILACIÓN] | <- Ranuras Térmicas
+--------------------------------------------------+Monitor Táctil Vertical (HMI Portrait)

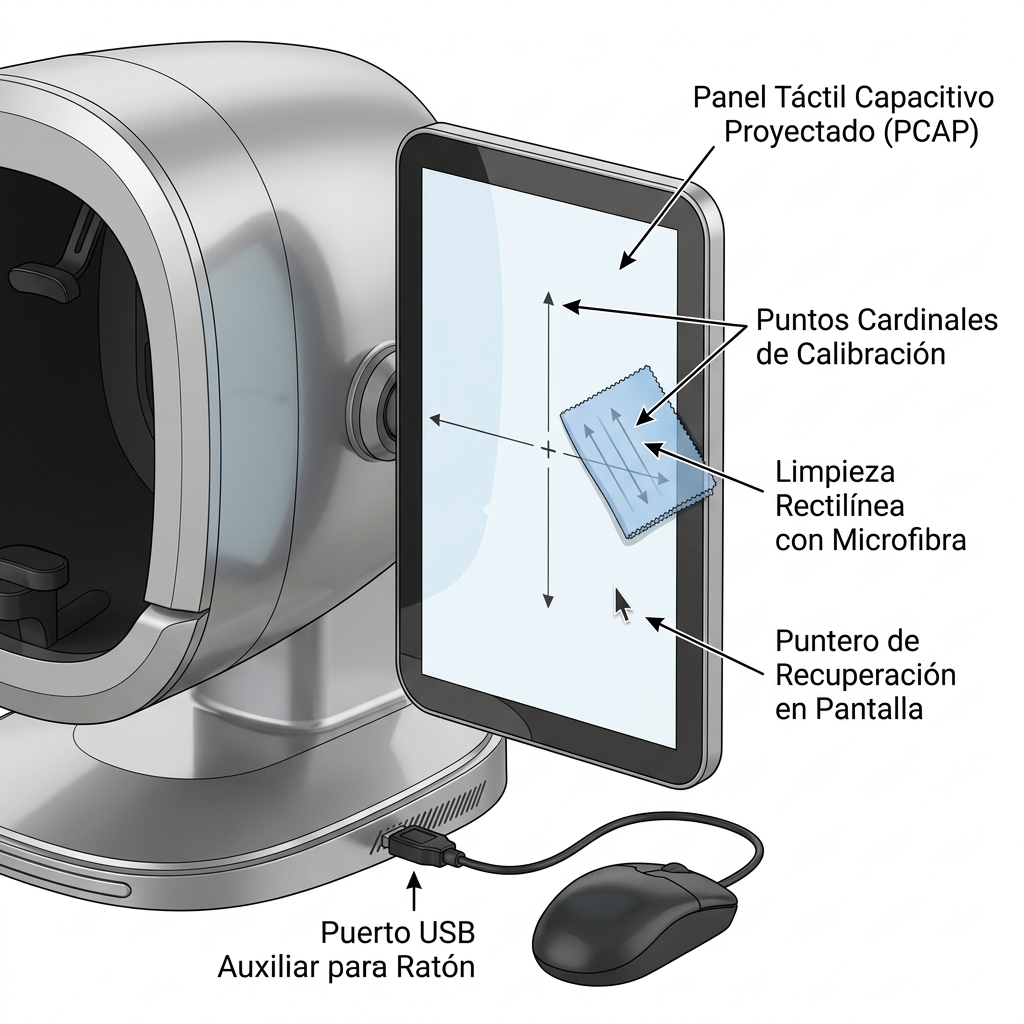

- Proporciones y dimensiones: El monitor adopta una configuración vertical (portrait), con una altura representativa de entre el 80% y el 85% de la cúpula de captura. Esta disposición optimiza la visualización de rostros completos y mapas dérmicos longitudinales sin necesidad de alterar la escala natural de la imagen capturada.
- Tecnología del panel: Pantalla táctil capacitiva multipunto de alta definición, protegida por un cristal laminado de alta resistencia mecánica a rayaduras. El bisel perimetral continuo con bordes redondeados sella la pantalla contra filtraciones accidentales de productos cosméticos o líquidos de limpieza.
- Articulación de fijación cilíndrica: El monitor se une al lateral derecho del domo mediante un pivote cilíndrico de alta resistencia. Este herraje actúa simultáneamente como un conducto interior estanco (pasamuros pasacables) a través del cual transitan los buses digitales de señal (LVDS/MIPI/HDMI) y las líneas de corriente continua, impidiendo la presencia de cableado exterior expuesto que comprometa la seguridad o la estética del área clínica.
Plataforma Base y Gestión Térmica
- Centro de gravedad y estabilidad dinámica: La base inferior posee una huella elíptica aplanada de gran superficie de apoyo, con un ancho ligeramente superior al del domo. Su masa concentrada en la parte inferior contrarresta el momento de palanca inducido por las pulsaciones táctiles en el monitor lateral, garantizando que el equipo no vibre ni se incline durante el manejo continuo del software.
- Ranuras de ventilación térmica: En el faldón lateral inferior derecho de la base se localiza un conjunto de ranuras oblicuas paralelas. Estas aberturas aseguran la circulación de aire por convección para disipar el calor generado por la fuente de conmutación interna y el procesador del sistema operativo Android 11. El técnico deberá verificar que ninguna ranura se encuentre obstruida por rebabas de plástico, cintas de transporte o polvo.
- Indicador frontal de estado: El borde anterior de la base presenta una hendidura lineal horizontal que integra una guía lumínica LED de perfil bajo. Este indicador proporcionará la retroalimentación visual primaria (encendido, reposo, diagnóstico o anomalía de alimentación).

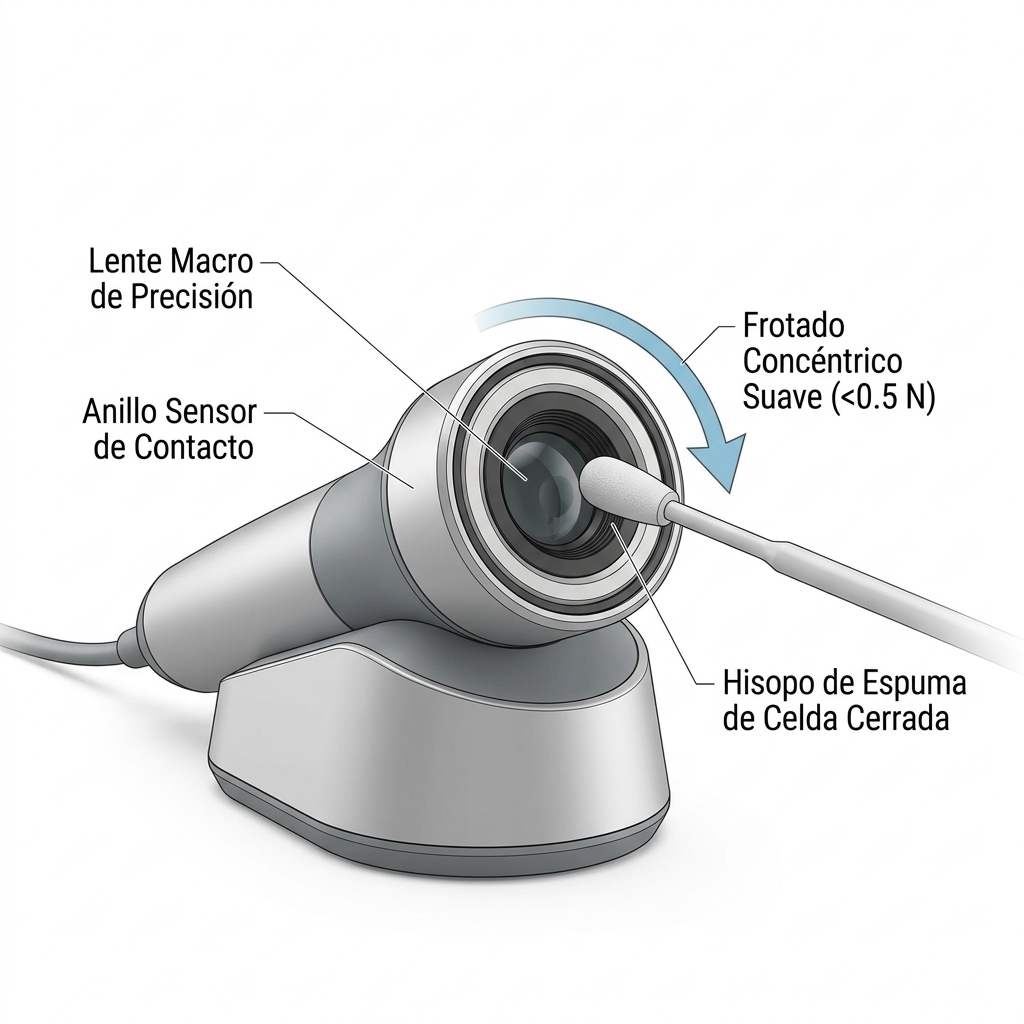

Micro Manípulo Dérmico y Estación de Reposo Periférica
Como complemento al escaneo fotométrico general del rostro, el analizador Bitmoji K33 incluye una sonda de exploración dérmica puntual por contacto directo (micro handle), destinada a la evaluación microscópica focalizada de hidratación, tamaño granular de poros, elasticidad y microrelieve cutáneo.
MICRO MANÍPULO Y ESTACIÓN DE REPOSO
[ CABEZAL ÓPTICO ]
(Lente Macro/Micro)
\
\______ [ MANGO ANATÓMICO ]
(Empuñadura Tipo Pistola)
|
[ CABLE UMBILICAL ]
|
v
Hacia conector posterior en el chasis
+-----------------------+
| HORQUILLA METÁLICA |
| \ |
| +----+----+ |
| | BASE | | <- Base Troncocónica
| | CUNA | | de Sobremesa
| +---------+ |
+-----------------------+Características Anatómicas y Funcionales de la Sonda
- Morfología tipo pistola: El manípulo está diseñado con una angulación ergonómica orientada al operador, facilitando la prensión palmar firme mediante un inserto antideslizante gris que contrasta con el acabado metálico del cuerpo. Esta configuración previene la fatiga muscular durante análisis dérmicos prolongados en múltiples cuadrantes faciales.
- Cabezal óptico frontal: Cilindro metálico de contacto que aloja una lente de microscopía dérmica con enfoque macro/micro calibrado y sensores periféricos integrados de bioimpedancia dérmica para el mapeo localizado de agua transepidérmica.
- Cordón umbilical flexible: A diferencia de la unidad principal que carece de cableado externo visible, el micro manípulo dispone de un cordón flexible apantallado que emerge de la base de la empuñadura con un manguito de alivio de tensión cónico para evitar la rotura interna de los conductores de datos por flexión repetida.
Cuna de Descanso de Sobremesa
- Estructura física: Consta de una peana circular troncocónica de metal denso que confiere estabilidad antivuelco independiente sobre la mesa de exploración, complementada por una horquilla inclinada con tratamiento superficial antifricción.
- Alojamiento seguro: El operador técnico colocará la sonda sobre la horquilla, verificando que el cabezal óptico descanse orientado en ángulo descendente. Esta posición protege la lente de microscopía contra la acumulación de partículas ambientales que caen por gravedad y previene caídas accidentales de la sonda al suelo.
Lista de Verificación para Control Físico de Recepción
Antes de proceder a la conexión de la línea de alimentación y al encendido inicial del equipo, el personal de ingeniería biomédica o el operador clínico responsable deberá ejecutar de forma rigurosa la siguiente lista de verificación técnica, registrando los resultados en la bitácora del equipo:
- Integridad del chasis exterior: Se confirmará la ausencia total de fisuras, grietas, holguras mecánicas o golpes visibles en el domo ovoide y en el cuello estructural.
- Homogeneidad de la cámara oscura: Se verificará que el revestimiento negro mate antirreflectante se encuentre continuo, libre de rayaduras profundas y sin descamaciones.
- Inspección del tabique sensor posterior: Se constatará la transparencia absoluta del cristal protector, asegurando que no existan micropartículas de polvo internas ni huellas grasas sobre los sensores y lentes.
- Estabilidad del soporte cefálico: Se verificará el anclaje sólido de la mentonera inferior y el correcto desplazamiento guiado del brazo frontal superior.
- Acople de la pantalla táctil lateral: Se inspeccionará la firmeza del soporte cilíndrico lateral, comprobando que la pantalla no presente oscilaciones mecánicas indeseadas ni cables expuestos en la unión.
- Permeabilidad de las rejillas de ventilación: Se confirmará que las ranuras térmicas oblicuas de la base se encuentren totalmente despejadas y libres de cualquier película o adhesivo de embalaje.
- Sonda dérmica y cuna de reposo: Se comprobará la integridad del lente frontal del micro manípulo, la continuidad del manguito de alivio de tensión del cable umbilical y la perfecta estabilidad de la base troncocónica sobre la mesa.
Una vez culminada satisfactoriamente la verificación física de todos los elementos anteriores, el dispositivo Bitmoji K33 se considerará formalmente aceptado desde el punto de vista mecánico y estructural, quedando habilitado para la fase de instalación eléctrica y encendido operativo.
Instalación Física y Ensamblaje Secuencial Paso a Paso
3. Instalación Física y Ensamblaje Secuencial Paso a Paso
3.1. Criterios de Selección y Adecuación del Emplazamiento Clínico
La correcta instalación del analizador facial multiespectral con inteligencia artificial modelo Bitmoji K33 exige una evaluación técnica rigurosa del entorno operativo. Al tratarse de un instrumento de metrología óptica y diagnóstico dermatológico de alta precisión, la estabilidad mecánica y la neutralidad lumínica del espacio resultan determinantes para garantizar la repetibilidad de las capturas multiespectrales de 8 bandas y la precisión diagnóstica del 94%.
[Área de Trabajo Clínico]
│
├─► Superficie Rígida (Capacidad de carga > 25 kg, nivelación horizontal)
├─► Ventilación del Chasis (Espacio libre > 15 cm en flanco derecho e inferior)
├─► Aislamiento Óptico (Distancia de luminarias directas > 1.5 m)
└─► Arquitectura 100% Electrónica (Ausencia total de fluidos hidráulicos)Requisitos de la Superficie de Sustentación
- Capacidad de carga mecánica: La mesa o encimera de trabajo deberá soportar un peso estático no inferior a 25 kilogramos, garantizando la absorción de vibraciones procedentes del entorno que pudieran inducir aberraciones por movimiento durante los 0.8 segundos de adquisición fotométrica.
- Nivelación horizontal: La superficie deberá presentar una desviación de nivelación inferior a 1.5 grados en todos los ejes coplanares. Una inclinación excesiva alteraría el centro de gravedad de la base elíptica de bajo perfil, comprometiendo la estabilidad durante el accionamiento de la interfaz táctil lateral.
- Coeficiente de fricción y acabado: Se requerirá una superficie lisa, no porosa, resistente a agentes desinfectantes de grado hospitalario y con un coeficiente de fricción suficiente para evitar el deslizamiento accidental del chasis metálico satinado.
Consideraciones Ambientales y Aislamiento Fotométrico
- Iluminación ambiental: Aunque la cúpula envolvente actúa como una cámara oscura y trampa de luz gracias a su revestimiento interno negro mate antirreflectante, la apertura elíptica frontal no debe orientarse directamente hacia fuentes de radiación solar directa o luminarias de exploración focalizada de alta intensidad. La incidencia de fotones espurios con ángulos oblicuos superiores a 45 grados respecto al eje del domo podría introducir artefactos de dispersión en el análisis subdérmico UV y de polarización cruzada.
- Ventilación y disipación térmica: Se deberá asegurar una distancia libre mínima de 15 centímetros respecto a cualquier pared o barrera física en el flanco lateral derecho de la base. Esta separación garantiza el flujo laminar de aire hacia la rejilla de ventilación activa con ranuras paralelas inclinadas, evitando la acumulación de calor residual proveniente de la fuente conmutada y la placa lógica con procesador de inteligencia artificial.
- Exclusión absoluta de circuitos hidráulicos: El personal técnico y de mantenimiento deberá considerar que el modelo Bitmoji K33 es una plataforma de adquisición optoelectrónica en estado sólido puramente digital. El equipo se encuentra 100% libre de fluidos hidráulicos, circuitos de refrigeración por agua desionizada, aceites dieléctricos o líneas neumáticas. Por consiguiente, queda estrictamente prohibido intentar purgas, acoples de mangueras o introducción de fluidos en cavidades del chasis.
3.2. Protocolo de Desembalaje e Inspección Inicial de Componentes
Antes de iniciar el ensamblaje de la unidad, el personal biomédico deberá realizar la apertura del embalaje en una zona limpia y seca, ejecutando un control visual exhaustivo de la integridad estructural de cada elemento constitutivo.
[Desembalaje e Inspección]
│
┌────────────────┼────────────────┐
▼ ▼ ▼
[Cúpula Principal] [Monitor Táctil] [Micro Manípulo]
(Óptica / Domo) (Arnés interno) (Sonda y base)Lista de Comprobación de Componentes del Sistema
- Unidad principal de escaneo facial: Domo óptico ovoide con base de sustentación integrada, módulo óptico posterior de 28 a 36 megapíxeles y conductos de ventilación inferiores.
- Módulo de visualización táctil HMI: Monitor vertical de alta definición con cubierta de cristal integral y mecanismo de articulación cilíndrica con arnés pasamuros.
- Micro manípulo de diagnóstico dérmico (Micro handle): Sonda de mano anatómica con lente macroscópica de contacto y cordón flexible umbilical integrado.
- Base de descanso para micro manípulo: Soporte troncocónico independiente de sobremesa con horquilla metálica inclinada de reposo.
- Herrajes de posicionamiento craneofacial: Barra superior descendente con almohadilla de apoyo frontal y mentonera inferior anatómica de polímero rígido.
- Cable de alimentación de grado médico: Conductor con clavija de tres polos compatible con rangos nominales de 110V a 220V corriente alterna.
Procedimiento de Extracción y Verificación
- El técnico procederá a retirar los insertos de polietileno expandido de alta densidad, extrayendo verticalmente el domo principal tomándolo firmemente por la base estructural inferior y la parte superior de la cúpula, evitando ejercer tracción sobre la mentonera o el borde de la ventana de escaneo.
- Se deberá inspeccionar el revestimiento interno de la cámara oscura para verificar la total ausencia de microfisuras, desprendimiento del recubrimiento absorbente o partículas en la lente del sensor CMOS de 36 megapíxeles.
- El operador verificará que los conectores eléctricos internos visibles a través de los puertos pasamuros no presenten pines doblados, sulfatación ni holguras mecánicas anormales.
3.3. Montaje Mecánico y Ruteo del Monitor Táctil Lateral
El monitor táctil vertical constituye la interfaz humano-máquina principal para la visualización diagnóstica en tiempo real. Su montaje mecánico en el flanco lateral derecho de la columna estructural debe asegurar tanto la rigidez frente al accionamiento táctil continuo como la protección integral de las líneas de señal digital.
[Flanco Lateral del Domo]
│
▼
[Articulación Cilíndrica Hueca]
│
┌──────────────────┴──────────────────┐
▼ ▼
[Alineación Mecánica] [Paso de Cableado Interno]
(Pasador y estrías) (Alimentación + Bus táctil/LVDS)
│ │
└──────────────────┬──────────────────┘
▼
[Fijación Estructural]
(Tornillería Allen / 3.5 Nm)Fundamento del Diseño con Pasamuros Interno
La articulación de fijación cilíndrica lateral opera como un ducto pasamuros estanco que aloja internamente el cableado de alimentación en corriente continua, las líneas de datos del panel táctil capacitivo y el bus de transmisión diferencial de baja tensión para video. Esta configuración suprime por completo el cableado expuesto en la zona de trabajo clínico, reduciendo a cero el riesgo de desconexiones mecánicas por enganche accidental o deterioro por tracción.
Secuencia de Instalación del Monitor Lateral
- Presentación y desbobinado del arnés: El operador deberá aproximar el módulo de pantalla táctil hacia el cuello lateral derecho de la base, identificando el conector del arnés de señal que emerge por el centro del cilindro pasamuros.
- Interconexión del bus interno: Se procederá a acoplar el conector multipin del monitor con su contraparte proveniente de la placa lógica interna del equipo. El técnico deberá ejercer una presión axial suave y uniforme hasta percibir el bloqueo del mecanismo de retención por pestillo elástico.
- Alineación del pivote cilíndrico: Se introducirá el eje cilíndrico del soporte del monitor en el alojamiento mecanizado del cuello de la estructura, haciendo coincidir las muescas de alineación mecánica que fijan la orientación vertical del panel.
- Aseguramiento mediante tornillería oculta: Utilizando la llave hexagonal provista, se apretarán los pernos de fijación estructural a través del puerto de acceso inferior del soporte cilíndrico. El par de apriete recomendado deberá situarse entre 3.0 y 3.5 Newton metro, evitando sobretensiones mecánicas que pudieran deformar la aleación metálica.
¿Ha confirmado que el pasamuros interno no presenta estrangulamiento ni torsión en el mazo de cables antes de iniciar el apriete de la tornillería lateral?
Checkpoint de confirmación: Se deberá comprobar que el monitor quede firmemente sujeto sin juego angular axial. Al aplicar una ligera presión en las cuatro esquinas del marco de cristal, la articulación no debe ceder ni presentar vibración remanente.
3.4. Integración del Sistema de Posicionamiento Craneofacial
La reproducibilidad de las imágenes multiespectrales depende críticamente de la inmovilización cefálica del paciente. El sistema de posicionamiento craneofacial estandariza la distancia focal entre el plano dérmico y el conjunto optoelectrónico interno.
[Cúpula Óptica Interna]
│
┌────────────────┴────────────────┐
▼ ▼
[Guía Superior Cenital] [Encastre Mandibular Base]
│ │
[Brazo Frontal Ranurado] [Mentonera Anatómica]
│ │
[Ajuste de Profundidad Focal] [Bloqueo por Pasador Central]Especificaciones del Conjunto de Soporte
- Apoyo frontal: Brazo articulado descendente fabricado en polímero técnico con ranura milimétrica de ajuste longitudinal y almohadilla de silicón médico hipoalergénico lavable.
- Mentonera mandibular: Cazoleta con geometría anatómica bicóncava diseñada para distribuir la presión del mentón de manera uniforme sobre el plano horizontal inferior del domo.
Secuencia de Instalación del Apoyo Frontal
- El técnico deberá deslizar la corredera del brazo del apoyo frontal a través del riel guía ubicado en el cenit de la abertura elíptica del domo.
- Se ajustará la posición preliminar de la almohadilla de frente de manera que el plano de apoyo quede paralelo al plano vertical del sensor de imagen.
- Se fijará la mariposa o tornillo moleteado de bloqueo superior ejerciendo torsión manual firme sin herramientas auxiliares.
Secuencia de Instalación de la Mentonera
- Se orientará la cazoleta de la mentonera con su curvatura más profunda dirigida hacia el interior de la cabina oscura.
- Se insertará el vástago inferior de la mentonera en el receptáculo cilíndrico mecanizado en el escalón inferior de la abertura del domo.
- Se empujará hacia abajo hasta que el pasador de encastre asiente completamente en su tope mecánico de fondo, asegurando la inmovilidad lateral del apoyo mandibular.
Checkpoint de confirmación: El operador comprobará que la mentonera no presente cabeceo longitudinal y que la almohadilla frontal mantenga un espaciado equidistante respecto a las paredes laterales del domo.
3.5. Acoplamiento del Micro Manípulo Dérmico y Estación de Reposo
El micro manípulo escáner de mano permite la caracterización microscópica y el análisis puntual de hidratación, poros y secreción sebácea mediante contacto dérmico directo. Su ensamblaje complementa la funcionalidad del domo general.
[Base Troncocónica de Sobremesa]
│
▼
[Horquilla Inclinada de Reposo]
│
┌───────────────────┴───────────────────┐
▼ ▼
[Micro Manípulo (Sonda)] [Cable Umbilical Flexible]
│ │
└───────────────────┬───────────────────┘
▼
[Puerto I/O Posterior]
(Traba de seguridad roscada)Ubicación y Ergonomía de la Estación de Reposo
La base de descanso circular troncocónica deberá emplazarse en el lado de trabajo habitual del especialista, preferentemente a una distancia no superior a 30 centímetros del chasis principal. Su base con peso calibrado y horquilla inclinada de soporte metálico previene caídas accidentales de la lente macroscópica del manípulo.
Conexión del Cable Umbilical
- Desenrollado del cable umbilical: El operador extenderá el cordón flexible que emerge de la base de la empuñadura del micro manípulo, verificando la ausencia de dobleces pronunciados o pliegues plásticos.
- Conexión en el panel posterior de la unidad: Se alineará la muesca de guía del conector del cable umbilical con el puerto de entrada periférica localizado en la sección inferior trasera de la base del equipo.
- Bloqueo de seguridad: Se empujará el conector axialmente y, de contar con anillo roscado de retención, se girará un cuarto de vuelta en sentido horario hasta notar el anclaje firme.
- Reposo en cuna: Se depositará el micro manípulo sobre la horquilla de la estación de descanso, comprobando que el cabezal óptico frontal no contacte directamente con superficies metálicas que puedan degradar la óptica de microescaneo.
¿Se ha verificado que el cable umbilical posea radio de curvatura amplio sin tensiones mecánicas en la salida de la empuñadura del micro manípulo?
Checkpoint de confirmación: La inserción en el puerto posterior debe quedar totalmente enrasada y sin juego radial, evitando desconexiones intermitentes durante la transferencia de datos de alta velocidad.
3.6. Infraestructura Eléctrica, Aterrizaje Físico y Puesta en Marcha Preliminar
El sistema optoelectrónico multiespectral integra cámaras de alta velocidad y un procesador dedicado con sistema operativo Android 11 y algoritmos de inteligencia artificial. Esta arquitectura exige una alimentación de corriente alterna sumamente estable y libre de perturbaciones transitorias.
[Línea de Red 110V - 220V AC]
│
▼
[Toma Hospitalaria con Tierra Física]
(Resistencia de tierra verificada < 0.1 Ω)
│
▼
[Interruptor General I/O]
│
┌───────────────────┴───────────────────┐
▼ ▼
[Barra LED Frontal] [Panel Táctil Lateral]
(Luz tenue / Estado OK) (Arranque Android 11 / Gráfico Vórtice)Parámetros de la Red Eléctrica
- Tensión de entrada admitida: 110 Voltios a 220 Voltios corriente alterna (fuente conmutada de rango automático autorregulada).
- Frecuencia nominal: 50 Hertz / 60 Hertz.
- Requisito mandatorio de puesta a tierra: La toma de corriente de la clínica deberá contar con un conductor de tierra física funcional con impedancia hacia tierra neutra inferior a 0.1 ohmios. Queda estrictamente prohibido el empleo de adaptadores de dos clavijas o la supresión mecánica del borne de tierra.
Secuencia de Conexión y Arranque
- Conexión del cable de alimentación: El operador conectará firmemente el extremo hembra tipo IEC del cable de energía en la toma de entrada de la base del equipo y el enchufe macho de tres contactos en la toma de pared previamente verificada.
- Accionamiento del interruptor de potencia: Se conmutará el interruptor general adyacente a la toma de corriente hacia la posición de encendido encendido (I).
- Verificación de iluminación de estado: La guía luminosa lineal horizontal situada en el borde anterior de la base se iluminará, indicando la presencia de tensión de bus en la etapa primaria de la fuente de poder.
- Inicialización del sistema operativo: La pantalla táctil lateral iniciará la secuencia de arranque cargando la plataforma Android 11, desplegando la animación de inicialización y el gráfico de vórtice que representa el núcleo de inteligencia artificial.

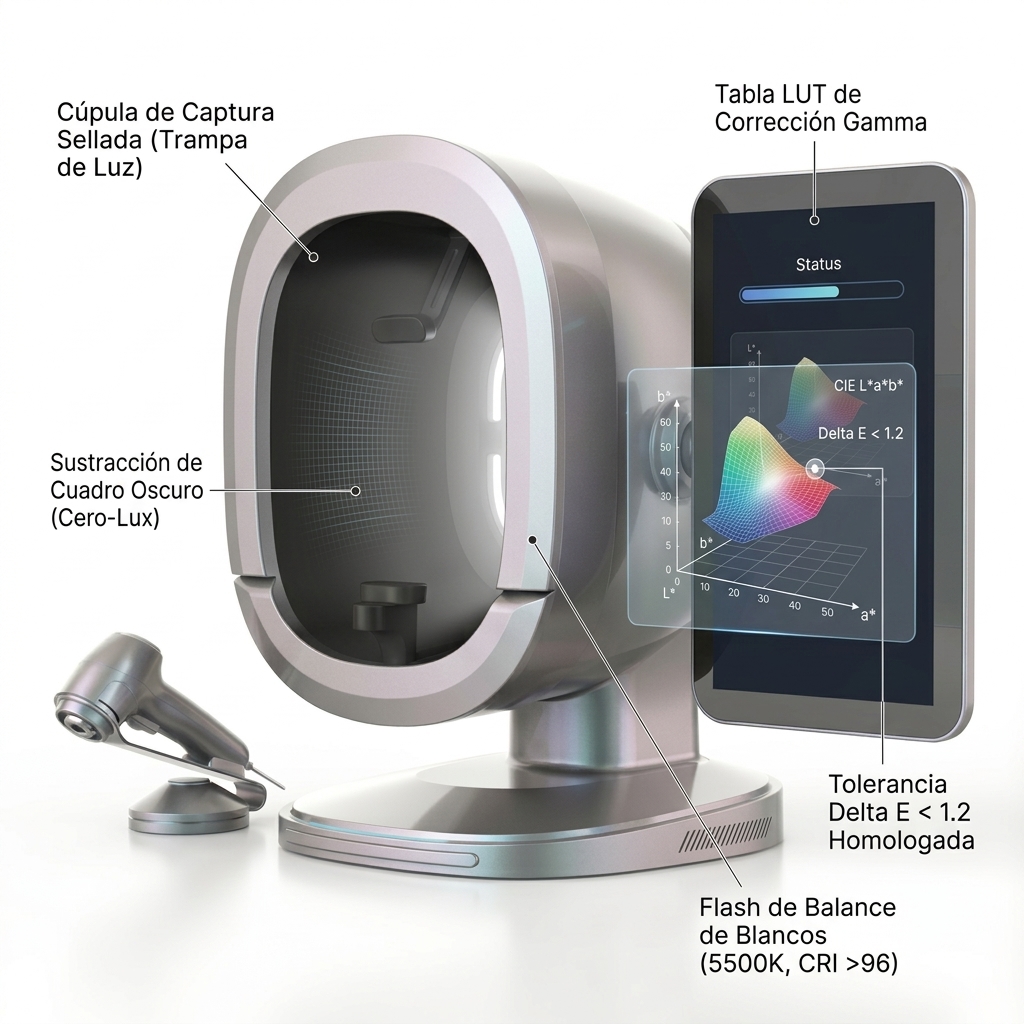

- Calibración óptica interna: Los emisores de luz de 8 espectros ejecutarán un ciclo secuencial de destello de prueba de 0.8 segundos para verificar el balance de blancos, el estado de los diodos ultravioleta y la posición de los filtros de luz polarizada.
Checkpoint de confirmación final: El asistente virtual de la pantalla táctil mostrará la pantalla de inicio del sistema sin alertas de desconexión de hardware, y la barra LED frontal mantendrá una iluminación continua y estable, indicando que el equipo está preparado para su configuración lógica y calibración clínica.
Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4. Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4.1. Fundamentación Energética y Secuencia de Energización Primaria
La operación confiable del analizador facial multiespectral Bitmoji K33 exige un suministro eléctrico rigurosamente estabilizado para proteger la matriz de sensores complementarios de óxido metálico semiconductor (CMOS) y los módulos de emisión luminosa de alta densidad. El sistema integra una fuente conmutada universal autorregulada con rango de entrada de 110V a 220V de corriente alterna a 50/60 Hz, diseñada para absorber fluctuaciones de línea mediante filtrado electromagnético (EMI) y protección contra transitorios de tensión (varistores MOV internos).
Antes de ejecutar la puesta en marcha, el operador técnico deberá constatar que la toma mural proporcione conexión a tierra física efectiva, con una resistencia menor a 5 Ohms. Esto previene ruido electrónico en las etapas de conversión analógica a digital del sensor de captura y elimina el riesgo de descargas electrostáticas hacia la carcasa de acabado metálico satinado.
Parámetros Eléctricos de Entrada y Distribución Interna
- Tensión nominal admisible: 110V a 220V de corriente alterna automática.
- Frecuencia de operación: 50 Hz a 60 Hz sin requerimiento de selector manual.
- Consumo pico durante ráfaga multiespectral: 180 Watts.
- Consumo en estado de reposo operativo (Standby): Menor a 15 Watts.
- Línea de distribución secundaria interna: Rieles estabilizados de 12V de corriente continua para el subsistema de iluminación y ventilación forzada, 5V para la tarjeta de procesamiento central y 3.3V para la lógica digital y sensores periféricos.
Protocolo de Energización Física Paso a Paso
- Inspección visual previa del entorno y cableado:
El operador deberá confirmar que el cable de poder de grado hospitalario esté acoplado firmemente al receptáculo posterior tipo IEC C14 situado en la sección baja del chasis, y que la rejilla de ventilación ubicada en el faldón lateral inferior derecho permanezca libre de obstrucciones a una distancia mínima de 15 centímetros de cualquier pared. - Conmutación del interruptor general de línea:
El operador procederá a presionar el interruptor basculante bipolar ubicado en el panel posterior adyacente a la entrada de alimentación.- Fundamento técnico: Esta acción energiza la etapa primaria de la fuente conmutada, cargando el banco de condensadores y suministrando la tensión de espera hacia el microcontrolador de administración de energía (PMIC).
- Checkpoint de confirmación: Se escuchará un suave chasquido mecánico correspondiente al relé de aislamiento y el zumbido inicial de baja frecuencia del ventilador de extracción.
- Accionamiento del control de arranque frontal:
En el borde anterior de la base elíptica de bajo centro de gravedad, el operador deberá presionar el sensor de contacto capacitivo o pulsar suavemente la guía lineal horizontal.- Fundamento técnico: El circuito lógico interpreta la variación de capacitancia o cierre de contacto seco, enviando la señal de encendido lógico (Power ON) a la placa madre integrada.
- Checkpoint de confirmación: La hendidura lineal horizontal frontal se iluminará de forma continua con un destello LED en color azul cobalto tenue, indicando el tránsito satisfactorio de energía hacia el procesador central.
4.2. Secuencia de Arranque del Sistema Operativo Android 11 y Carga del Kernel de Diagnóstico
Una vez completada la energización del hardware, el sistema inicia una rutina de arranque multinivel controlada por un procesador de arquitectura ARM multinúcleo optimizado para cálculo vectorial. La pantalla táctil vertical de alta definición montada en el flanco lateral derecho de la unidad actúa como interfaz principal entre la máquina y el operador humano (HMI).
[Alimentación AC 110V/220V]
│
▼
[Interruptor Posterior + PMIC Base] ───► [LED Frontal Azul Cobalto Activo]
│
▼
[U-Boot / Kernel Linux] ───► [Inicialización Bus MIPI CSI-2 e I2C]
│
▼
[Carga de Capa HAL Android 11] ───► [Driver Pantalla Vertical + Touch Panel]
│
▼
[Inicialización Bitmoji AI OS] ───► [Gráfico Vórtice / Pantalla Principal]Fases de la Carga de Software y Subsistemas Lógicos
- Inicialización del gestor de arranque (U-Boot) y Kernel: Durante los primeros 8 a 12 segundos, el sistema carga el núcleo de Linux adaptado, configurando los buses de comunicación interna (MIPI CSI-2 para video de alta velocidad, I2C y SPI para el control de iluminación estroboscópica y sensores térmicos).
- Carga del marco de trabajo de Android 11: Se levantan las capas de abstracción de hardware (HAL), reconociendo de manera nativa la orientación vertical (Portrait) del panel táctil capacitivo de grado médico, con resolución nativa Full HD y respuesta táctil simultánea de 10 puntos.
- Carga de la aplicación Bitmoji AI Clinical Interface: El software propietario se ejecuta en modo quiosco prioritario (autostart). El monitor lateral mostrará inicialmente una animación gráfica de calibración dinámica con un vórtice de captura espectral que representa los algoritmos de redes neuronales convolucionales listos para operar.
- Checkpoint de confirmación visual: La pantalla abandonará el gráfico de carga para desplegar el menú principal de adquisición clínica, mostrando en el panel superior el estado de los módulos de hardware en color verde y la indicación de sistema listo para escaneo.
4.3. Protocolo Automatizado de Autodiagnóstico de Hardware (POST - Power-On Self-Test)
De forma totalmente autónoma y simultánea al despliegue del entorno visual, el procesador central ejecuta un riguroso Autodiagnóstico de Encendido (POST) para garantizar que los componentes de captura y los emisores de radiación electromagnética operen dentro de sus tolerancias de calibración de fábrica.
[INICIO DEL PROTOCOLO POST]
│
▼
¿Sensor CMOS responde en bus MIPI? ──── NO ───► [Error E-01: Falla Bus Óptico]
│ SÍ
▼
¿Prueba estroboscópica de 8 espectros OK? ── NO ───► [Error E-02: Falla Driver LED]
│ SÍ
▼
¿Sonda dérmica USB/UART detectada? ──── NO ───► [Aviso W-03: Sonda No Conectada]
│ SÍ
▼
[SISTEMA HOMOLOGADO / LISTO PARA OPERAR]Verificación del Sensor Óptico CMOS Ultra HD (28 a 36 Megapíxeles)
El firmware interroga el bus de datos serie de la cámara montada en el tabique posterior del domo de captura. Se realiza una verificación de integridad de trama para confirmar que la matriz de píxeles no presente caídas de tensión o líneas muertas en el direccionamiento de lectura.
- El sistema mide la temperatura intrínseca del sensor. Si esta supera los 45 grados Celsius antes del disparo, se emitirá una alerta preventiva en pantalla para evitar ruido térmico de corriente oscura (Dark Current Noise).
Verificación Cíclica del Sistema Emisor de 8 Espectros
El controlador de modulación por ancho de pulsos (PWM) ejecuta una ráfaga secuencial inaudible y ultracorrta (microflashes de 5 milisegundos) a través del anillo de iluminación multiespectral ubicado en el tabique posterior del domo oscuro:
- Luz Blanca Estándar (RGB): Evalúa la iluminación diurna difusa para fotometría superficial y balance cromático general.
- Luz Polarizada Paralela: Inspecciona la reflexión especular de la capa córnea para el análisis de rugosidad, relieve cutáneo y poros dilatados.
- Luz Polarizada Cruzada: Anula la reflexión de la barrera externa para penetrar en la dermis papilar, evaluando el plexo vascular, telangiectasias y eritema difuso.
- Radiación Ultravioleta Médica (Wood 365 nm): Excita la fluorescencia dérmica para el registro cuantitativo de porfirinas bacterianas producidas por Cutibacterium acnes y manchas actínicas profundas.
- Espectros de Penetración Diferencial (Longitudes de onda selectivas en ámbar, rojo profundo, infrarrojo cercano y cian): Cuantifican la densidad de melanina epidérmica, la profundidad del fotodaño y la distribución hídrica.
- Checkpoint de confirmación: El operador percibirá un parpadeo ultrarrápido y tenue en el interior del domo. La pantalla mostrará una marca de verificación verde en el ítem denominado Optical Engine Array.
Interrogación de la Sonda Dérmica Auxiliar (Micro Manípulo)
El sistema envía una señal de consulta a través del puerto de datos dedicado para confirmar la presencia del microscopio de contacto manual posicionado en su base de descanso magnética independiente. Se evalúa la respuesta del fotodetector capacitivo de humedad/hidratación y la iluminación micro-LED perimetral del lente focal de contacto. Si la sonda no está presente o su cordón umbilical flexible está desconectado, el software mantendrá el icono del manípulo en color ámbar sin bloquear la operación de la cúpula principal.
4.4. Configuración de Infraestructura de Red y Enlace Cloud AI
La precisión diagnóstica superior o igual al 94% en la clasificación de más de 14 patologías cutáneas se fundamenta en la comunicación bidireccional entre el procesador local y la nube de cálculo neuronal. Por tanto, el enlace de red no es un accesorio secundario, sino un canal clínico crítico.
+-------------------------------------------------------------------------+
| ARQUITECTURA DE ENLACE Y SEGURIDAD |
+-------------------------------------------------------------------------+
| [Bitmoji K33] |
| │ |
| ▼ |
| [Red WiFi Local Clínica] ─── (WPA2/WPA3 Enterprise / 5 GHz) |
| │ |
| ▼ |
| [Cifrado de Capa de Transporte TLS 1.3 / Encriptación AES-256] |
| │ |
| ▼ |
| [Servidores Cloud AI Bitmoji] ───► Mapeo Profundo, Big Data y Modelado |
+-------------------------------------------------------------------------+Protocolo de Vinculación a la Red WiFi de la Clínica
- Acceso a la configuración del sistema:
En la esquina superior derecha del panel táctil, el operador deberá presionar el icono de engranaje de configuración y autenticarse con el perfil de Administrador Técnico. - Selección de la banda de transmisión:
El operador accederá al menú Redes e Internet > WiFi. Se deberá seleccionar obligatoriamente una red de frecuencia 5 GHz para asegurar una tasa de transferencia continua mayor o igual a 54 Mbps. Las redes saturadas de 2.4 GHz son desaconsejadas debido a la latencia que inducen durante la subida de los archivos RAW volumétricos de 36 Megapíxeles. - Establecimiento de parámetros IP y seguridad:
El operador ingresará la contraseña del punto de acceso. Si la infraestructura hospitalaria lo requiere, se configurará una dirección IP estática mediante el submenú de opciones avanzadas, estableciendo la máscara de subred, puerta de enlace y los servidores DNS primario y secundario. - Verificación del túnel de enlace seguro con el servidor de Inteligencia Artificial:
El operador seleccionará la función Comprobar Conexión Cloud. El sistema emitirá tres paquetes ping cifrados hacia el clúster de cómputo médico, verificando el certificado SSL/TLS 1.3 y la compatibilidad con normativas de protección de datos de salud (HIPAA/GDPR).- Pregunta de anclaje para asistente virtual: "¿La pantalla lateral confirma un estado de enlace con la leyenda 'Cloud Engine Online' y una latencia de retorno menor a 120 milisegundos?"
- Checkpoint de confirmación: El icono en forma de nube ubicado en la barra de tareas superior cambiará de gris a azul brillante con una marca de verificación activa.
4.5. Procedimiento de Calibración Óptica de Referencia y Balance de Blancos (White Balance)
Las fuentes emisoras de estado sólido sufren ligeras desviaciones de rendimiento luminoso debido a ciclos de calentamiento y desgaste fotónico a lo largo del tiempo. Para garantizar que los datos de absorción y reflectancia de la piel sean reproducibles clínicamente mes a mes, el operador deberá ejecutar la rutina de calibración óptica antes de admitir al primer paciente de la jornada.
[INICIO DE CALIBRACIÓN ÓPTICA]
│
▼
[Paso 1: Lectura de Trama Oscura (Ruido Térmico CMOS)]
│
▼
[Paso 2: Disparo Espectral sobre Tragaluz de Fondo]
│
▼
[Paso 3: Cálculo de Ganancia RGB y Corrección Gamma]
│
▼
¿Desviación Delta E < 1.2? ──── NO ───► [Limpieza de Domo / Reintento]
│ SÍ
▼
[TABLA LUT ACTUALIZADA / CALIBRACIÓN GUARDADA]Parámetros Técnicos de Tolerancia de Calibración
- Criterio de desviación cromática admisible (Delta E): Menor a 1.2 respecto a la curva de referencia CIE Lab*.
- Umbral de ganancia digital de sensor (Gain Offset): Compensación máxima permitida de más o menos 3%.
- Nivel de señal en oscuridad (Dark Frame Offset): Menor a 12 cuentas LSB (Least Significant Bit) en el convertidor analógico a digital de 14 bits.
Secuencia de Calibración de Blancos y Nivel de Negro Paso a Paso
- Inspección de la trampa de luz del domo:
El operador deberá verificar que la cúpula envolvente interna se encuentre completamente vacía, limpia y sin partículas de polvo sobre la lente central del tabique óptico posterior. La cubierta textil posterior o fuelle de aislamiento (si está instalado) deberá permanecer sellada para evitar la penetración de luz parásita ambiental. - Activación de la rutina de compensación de cuadro oscuro (Dark Frame Subtraction):
En la interfaz de configuración avanzada, el operador deberá pulsar el comando Calibración de Sensor Cero-Lux.- Fundamento técnico: El sensor CMOS captura un cuadro sin activación de luz para medir la corriente residual térmica de cada fotodiodo, almacenando esta matriz en la memoria volátil para sustraerla automáticamente durante las capturas reales con paciente.
- Checkpoint de confirmación: La pantalla mostrará una barra de progreso que alcanzará el 100% en aproximadamente 3 segundos con el mensaje Dark Reference Saved.
- Ejecución del balance de blancos matricial:
El operador seleccionará Calibrar Balance Espectral de Blancos. El sistema encenderá el módulo de luz blanca difusa de alto índice de reproducción cromática (CRI mayor a 96) durante 1.5 segundos, iluminando la superficie de referencia neutra interna.- Fundamento técnico: El procesador analiza la ganancia individual en los canales rojo, verde y azul para estabilizar la temperatura de color en un valor exacto de 5500 Kelvin, garantizando que los tonos de eritema y melanina no presenten sesgos causados por variaciones en la emisión de los diodos emisores de luz.
- Pregunta de anclaje para asistente virtual: "¿Ha constatado el operador que durante el destello de calibración ninguna fuente externa de luz cenital incida de forma directa por la boca de entrada del domo?"
- Checkpoint de confirmación: El sistema emitirá un tono acústico agudo de confirmación y registrará en pantalla los coeficientes de corrección gamma y luminancia con un indicador visual en color verde: White Balance Calibrated Successfully.
4.6. Ejecución del Escaneo Fotométrico de Prueba en Vacío (Dry Run Scan)
Antes de iniciar la recepción clínica de pacientes, se ejecutará una prueba operativa en vacío (Dry Run). Este procedimiento simula el ciclo de escaneo completo a fin de auditar la sincronización estroboscópica, el búfer de captura en memoria RAM, el renderizado tridimensional y la ausencia de fallas en el motor de análisis por inteligencia artificial.
Secuencia Operativa del Escaneo en Vacío Paso a Paso
- Preparación de la cabina de escaneo:
El operador constatará que la almohadilla del soporte frontal superior y la mentonera anatómica inferior de estabilización mandibular se encuentren alineadas en su posición mecánica media. El domo permanecerá desocupado. - Inicio del ciclo de escaneo de validación:
Desde la pantalla táctil lateral, el operador seleccionará la opción Nuevo Análisis > Prueba de Sistema (Dry Run) y presionará el botón virtual Capturar. - Disparo estroboscópico de alta velocidad (0.8 segundos):
El operador observará la ejecución del ciclo multiespectral rápido.- Fundamento técnico: En un lapso menor o igual a 0.8 segundos, el procesador comanda secuencialmente los 8 espectros de emisión, mientras el obturador electrónico global del sensor CMOS captura 8 tramas en resolución completa sin desenfoque de movimiento ni desalineación de píxeles.
- Checkpoint de confirmación: Se percibirá una ráfaga estroboscópica continua y homogénea en el interior del domo, finalizando con un tono audible continuo de término de adquisición.
- Verificación del procesamiento y mapeo preliminar:
El operador comprobará en la pantalla táctil cómo la unidad carga y alinea las 8 capas fotométricas capturadas.- Fundamento técnico: El algoritmo de inteligencia artificial analiza la ausencia de un sujeto biológico, reconociendo el patrón de fondo y procesando las imágenes mediante las redes neuronales para validar que la memoria de búfer no presente desbordamiento de datos (Buffer Overflow).
- Checkpoint de confirmación: La pantalla lateral desplegará las 8 imágenes correspondientes a los espectros individuales (RGB, polarización cruzada, polarización paralela, UV, vascular, manchas profundas, textura y pigmentación simulada). El sistema mostrará la notificación: Prueba Operativa Exitosa - Sistema Listo para Admisión de Pacientes.
- Comprobación del micro manípulo de contacto manual:
Para finalizar la verificación global, el operador retirará la sonda dérmica de su base magnética independiente y presionará el botón de muestreo ubicado en el mango ergonómico.- Fundamento técnico: Se activa la lente macro de dermoscopía directa con iluminación coaxial puntual.
- Checkpoint de confirmación: Se verificará que el monitor cambie momentáneamente a la visualización de aumento microscópico en tiempo real, observando el patrón de prueba proyectado sin latencia en la tasa de cuadros por segundo (frame rate mayor a 30 fps). La sonda se regresará a su cuna magnética, quedando el equipo en régimen de guardia operativa.
Lista de Criterios de Aprobación para Entrada en Servicio Clínico
- Línea de alimentación estabilizada y toma a tierra física dentro de la norma biomédica.
- LED horizontal frontal activo de manera continua en color azul cobalto sin parpadeos de error.
- Sistema operativo Android 11 y software Bitmoji cargados sin excepciones del núcleo.
- POST aprobado en sensor CMOS, los 8 espectros de iluminación y el micro manípulo.
- Enlace Cloud AI verificado con latencia menor a 120 milisegundos y protocolo de cifrado activo.
- Calibración de blancos y cuadro oscuro guardados con una variación cromática Delta E menor a 1.2.
- Ciclo de escaneo en vacío ejecutado en tiempo menor o igual a 0.8 segundos con búfer íntegro.
Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
5. Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
5.1 Inicialización del Sistema, Autocomprobación y Gestión del Expediente Digital
El encendido del analizador facial multiespectral Bitmoji K33 exige un protocolo estandarizado que garantice la estabilidad eléctrica de sus circuitos optoelectrónicos y la calibración automática de sus módulos de captura. La plataforma opera mediante una arquitectura integrada con sistema operativo Android 11, requiriendo un ciclo de arranque ordenado para inicializar los sensores CMOS de alta resolución y los emisores de espectro calibrado.
Procedimiento de Encendido y Autoverificación Optoelectrónica
-
Activación de la Red de Alimentación Primaria:
El operador deberá verificar que el cable de grado médico esté debidamente insertado en el zócalo de entrada de la base del equipo y conectado a una línea estabilizada con suministro de 110V a 220V CA. A continuación, se procederá a accionar el interruptor de encendido general ubicado en la sección inferior de la plataforma estructural.
Fundamento Técnico: La fuente conmutada interna requiere una entrada de corriente libre de transitorios para abastecer con voltajes regulados a la placa madre y a los controladores de emisión multiespectral.
Checkpoint de Confirmación: El indicador lumínico lineal horizontal del borde frontal de la base se iluminará de forma continua y la pantalla táctil de alta definición iniciará la carga gráfica del software del sistema operativo. -
Ejecución del Algoritmo de Autodiagnóstico:
Durante los primeros 15 segundos posteriores al arranque, el sistema ejecutará un barrido de inicialización de periféricos internos. El operador no deberá interactuar con la pantalla durante esta secuencia.
Fundamento Técnico: El firmware verifica la respuesta del sensor óptico principal (28 a 36 Megapíxeles), el enlace interno del micro manípulo de contacto dérmico y la continuidad de las 8 matrices de emisión lumínica.
Checkpoint de Confirmación: La interfaz gráfica presentará la pantalla de inicio de sesión clínico sin registrar alertas de falla de enlace de cámara o error en buses I2C/USB. -
Autenticación e Inicio de Sesión de la Plataforma:
El usuario clínico deberá introducir sus credenciales autorizadas en la interfaz táctil vertical. La pantalla táctil capacitiva registrará las credenciales y conectará la estación local con el repositorio seguro de datos.FIGURA 5.1 #### Procedimiento de Encendido y Autoverificación Optoelectrónica

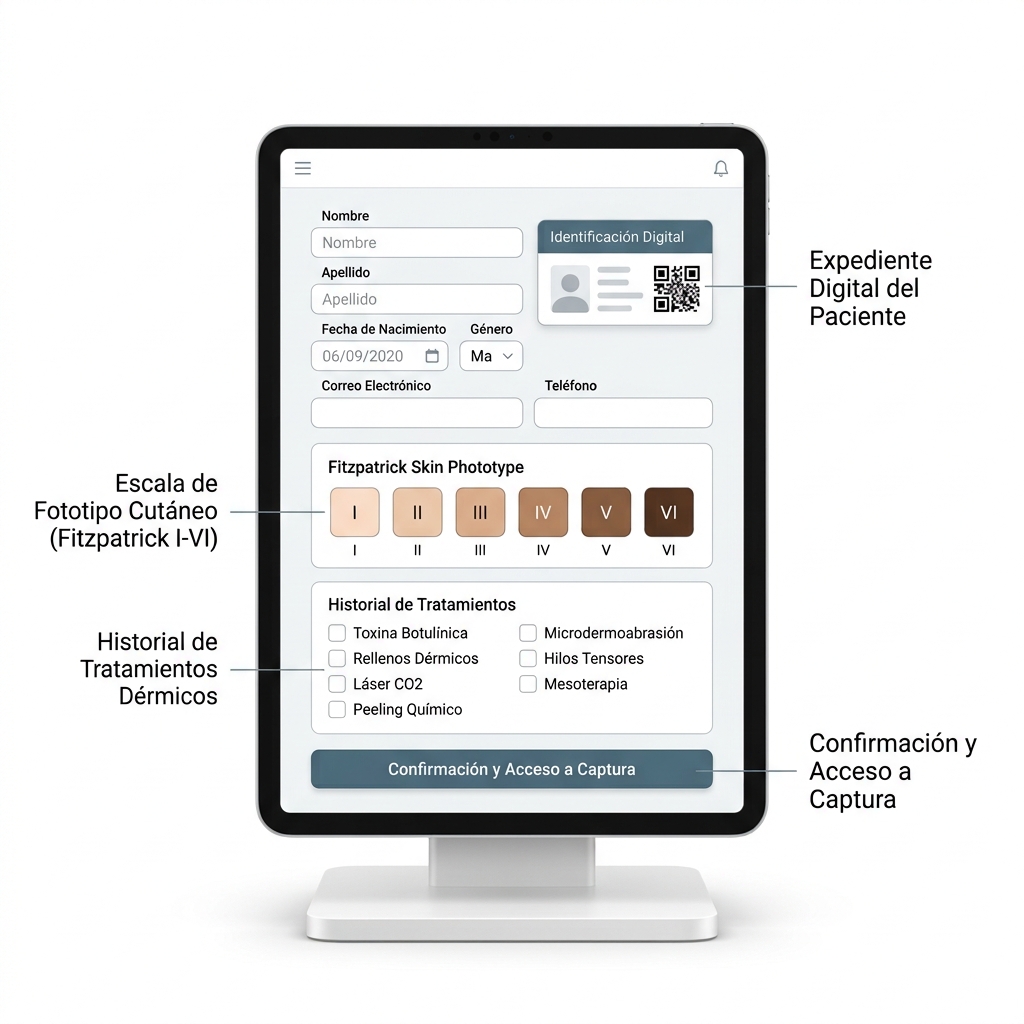

Registro Clínico Estandarizado del Paciente
La precisión de los algoritmos de Inteligencia Artificial depende fundamentalmente de la congruencia entre los datos demográficos ingresados y la caracterización física del individuo analizado:
- Creación de Nuevo Expediente: El operador seleccionará el botón de adición de usuario y completará los campos obligatorios: identificador único hospitalario o clínico, nombre completo, fecha de nacimiento y sexo biológico.
- Asignación del Fototipo Cutáneo de Fitzpatrick: Se deberá categorizar de forma manual el fototipo dérmico del paciente (escalas I a VI). Este parámetro actúa como factor de normalización matemática para evitar falsos positivos en el cálculo de densidad pigmentaria y daño actínico profundo.
- Registro de Condiciones Preexistentes e Historial: Se consignarán tratamientos dérmicos recientes, tales como aplicación de retinoides tópicos, infiltraciones de toxina botulínica, rellenos de ácido hialurónico, exfoliaciones químicas o terapia láser ablativa. La IA tomará estas variables como referencia para contextualizar la respuesta elástica y la reactividad vascular.
¿Ha completado la carga del perfil del paciente verificando que la edad biológica y el fototipo cutáneo coincidan con la evaluación clínica visual previa? Una vez confirmado este paso, la interfaz habilitará la transición al módulo de posicionamiento y adquisición en el domo óptico.
5.2 Bioseguridad, Higiene Clínica y Ajuste Postural Cefálico
La cúpula de captura fotométrica constituye una cámara oscura semi-cerrada orientada a aislar el campo facial de la radiación lumínica ambiental parásita. La correcta reproducibilidad en las evaluaciones de seguimiento temporal radica en que el eje anatómico facial mantenga exactamente la misma distancia focal y el mismo ángulo de incidencia respecto a las ópticas internas en cada sesión.

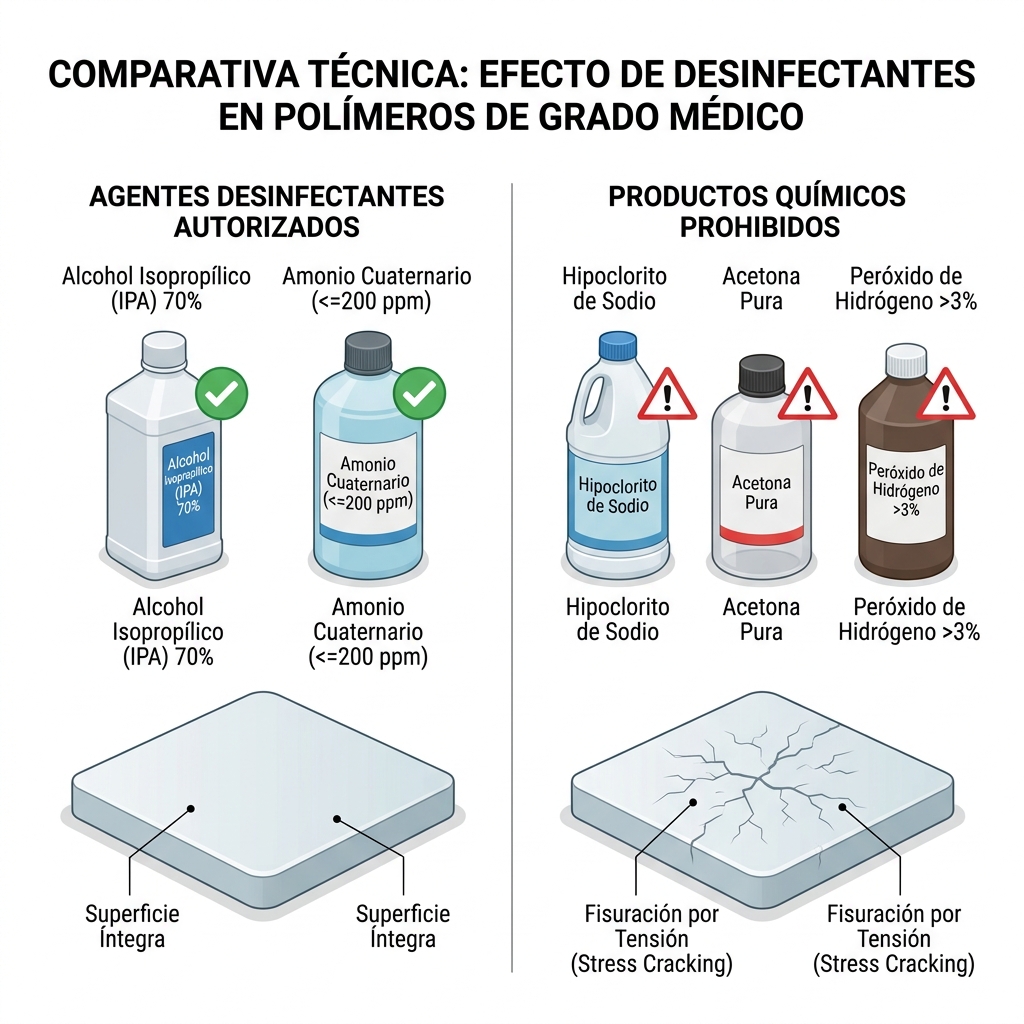

Desinfección de Contacto y Bioseguridad Operatoria
-

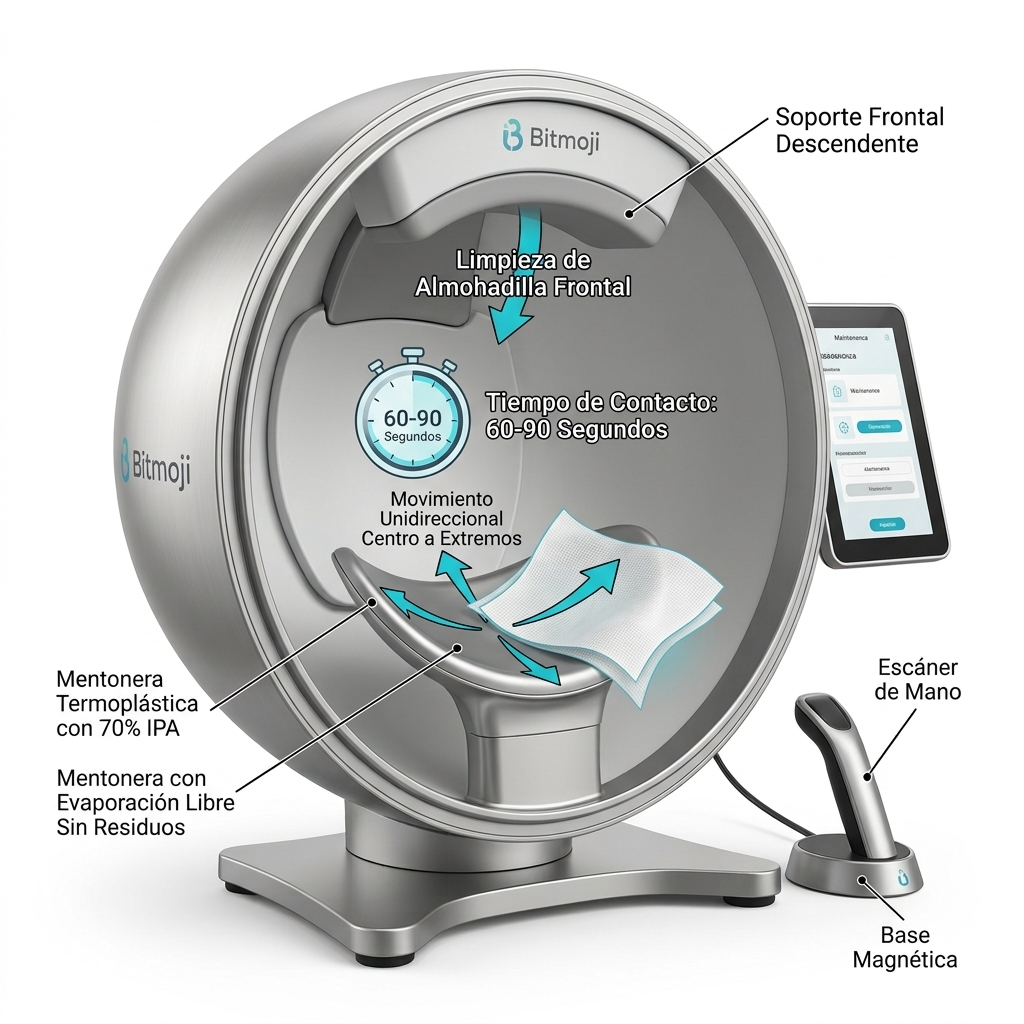

Sanitización de Puntos de Apoyo:
Antes de posicionar al paciente, el operador deberá desinfectar minuciosamente la mentonera anatómica inferior y la almohadilla del brazo articulado frontal utilizando una toallita impregnada con alcohol isopropílico al 70% o solución de amonio cuaternario de quinta generación compatible con polímeros termoplásticos.
Fundamento Técnico: La transferencia cruzada de sebo, microbiota dérmica (Cutibacterium acnes) y detritos celulares altera la pureza óptica del área de apoyo y representa un vector de contaminación biológica entre usuarios.
Checkpoint de Confirmación: Las superficies de polímero deberán lucir secas y libres de velos grasos o partículas antes de que el paciente establezca contacto físico. -
Preparación Cutánea del Sujeto de Estudio:
El operador solicitará al paciente la remoción exhaustiva de maquillaje cosmético, bases con filtros UV, protectores solares físicos/químicos y humectantes densos al menos 15 a 20 minutos antes de la captura.
Fundamento Técnico: Las nanopartículas de óxido de zinc y dióxido de titanio actúan como bloqueadores reflectantes ante el espectro ultravioleta de 365 nm, anulando la capacidad de detección de porfirinas bacterianas y distorsionando las mediciones de luz polarizada cruzada.
Checkpoint de Confirmación: Inspección visual de la superficie facial para asegurar la eliminación total de agentes cosméticos brillantes o reflectantes. -
Control de Accesorios e Interferencias Periféricas:
El operador verificará que el paciente retire gafas, pendientes de gran tamaño, piercings nasales o labiales, y que el cabello quede totalmente retraído detrás de las orejas mediante una banda o cofia elástica descartable, despejando la frente y la línea de implantación pilosa.FIGURA 5.3 #### Desinfección de Contacto y Bioseguridad Operatoria
Protocolo de Posicionamiento Biomecánico y Alineación Focal
-
Calibración de Altura y Ergonomía Sedente:
Se instruirá al paciente para que tome asiento frente a la base del Bitmoji K33. El operador ajustará la altura del taburete hidráulico clínico hasta lograr que el torso permanezca erguido sin hiperextensión cervical ni inclinación lumbar forzada.
Fundamento Técnico: La tensión muscular en la región cervical induce temblores posturales involuntarios que degradan la nitidez de la captura óptica de 36 megapíxeles. -
Inserción en la Cúpula y Asentamiento Mandibular:
El paciente aproximará su rostro introduciéndolo en la apertura elíptica frontal biselada. Se colocará la sínfisis mentoniana directamente sobre el soporte cóncavo de la mentonera plástica fija.
Fundamento Técnico: La base de la mentonera establece el anclaje del tercio inferior facial con el plano de enfoque predeterminado de los sensores internos. -
Ajuste del Brazo Articulado Frontal:
El operador desplazará suavemente la guía superior cenital ranurada hacia abajo hasta que la almohadilla de polímero haga contacto firme, pero confortable, con la zona media de la frente (glabela ósea).
Fundamento Técnico: La doble fijación mentón-frente estandariza el Plano Horizontal de Frankfurt de forma rigurosa, perpendicular al tabique óptico posterior. Esto anula las aberraciones de perspectiva angular entre diferentes tomas temporales.
¿Se encuentra la cabeza del paciente firmemente estabilizada en ambos apoyos, con el rostro centrado de manera uniforme y sin intrusión de cabello sobre la superficie frontal o temporal? Tras constatar esta alineación, se procederá al disparo fotométrico.
5.3 Ejecución del Escaneo Facial Multiespectral Ultrarrápido
La adquisición de datos en el domo óptico se fundamenta en la sincronización estroboscópica entre las 8 fuentes de luz calibradas y el obturador electrónico del sensor CMOS de 28 a 36 MP Ultra HD. Esta secuencia global se ejecuta en una ventana de tiempo inferior o igual a 0.8 segundos, minimizando los artefactos cinéticos provocados por micro-movimientos sacádicos o parpadeo.
Secuencia Operativa de Adquisición
-
Previsualización de Encuadre por Visión Computacional:
El operador observará la pantalla táctil lateral. El software superpondrá una retícula biofisiológica virtual sobre la imagen en tiempo real del paciente.
Fundamento Técnico: El sistema evalúa la simetría facial, la distancia interpupilar y el ángulo de inclinación respecto al eje vertical para dar el visto bueno al disparo.
Checkpoint de Confirmación: El marco perimetral en la pantalla cambiará de tonalidad ámbar a verde, confirmando la posición estandarizada óptima. -
Instrucción Preventiva al Paciente:
El especialista indicará verbalmente al sujeto: "Cierre sus ojos con suavidad, sin apretar los párpados, relaje los músculos de la mandíbula y mantenga la respiración en reposo durante un segundo".
Fundamento Técnico: El cierre forzado de párpados altera los pliegues de la región periocular y periorbitaria, falseando el análisis de arrugas y patas de gallo. -
Disparo Lumínico Estroboscópico Automatizado:
El operador presionará el icono de captura en la interfaz táctil. De forma automática, el domo emitirá la ráfaga secuencial de los 8 espectros lumínicos en menos de 0.8 segundos:- Luz Blanca Estándar (RGB): Registra el color visible natural, simetría cromática y macrotextura superficial.
- Luz Polarizada Paralela: Destaca la refracción corneal y el relieve microepidérmico, evidenciando irregularidades del estrato córneo y tamaño de poros.
- Luz Polarizada Cruzada: Elimina los brillos especulares superficiales, permitiendo captar la microcirculación de la dermis papilar, telangiectasias, eritema difuso y rosácea.
- Luz Ultravioleta (UV 365 nm): Excita la fluorescencia de porfirinas sintetizadas por bacterias foliculares y revela cúmulos de melanina subdérmica y daño solar acumulado no visible a simple vista.
- Espectros Intermedios Calibrados (Infrarrojo cercano y longitudes de onda selectivas): Aportan información volumétrica y propiedades de absorción de agua dérmica.
-
Verificación Inmediata de Calidad Fotométrica:
Al completarse el barrido, el sistema procesará las imágenes en crudo (RAW) y desplegará una miniatura compuesta en el monitor vertical.
Fundamento Técnico: El software analiza si se generaron artefactos de movimiento mediante algoritmos de detección de bordes y enfoque espectral.
Checkpoint de Confirmación: La interfaz mostrará el mensaje de confirmación de captura exitosa. En caso de detectarse parpadeo intempestivo o desviación postural, el sistema sugerirá rechazar la toma y repetir el escaneo de forma instantánea.FIGURA 5.5 #### Secuencia Operativa de Adquisición
5.4 Operación de la Sonda Dérmica Auxiliar (Micro Manípulo de Contacto)
El micro manípulo periférico (Micro Handle) complementa la captura global del domo fotométrico permitiendo el análisis microscópico de contacto focalizado y la evaluación biofísica puntual de hidratación y secreción lipídica.
[ Micro Manípulo Dérmico ]
│
▼
┌────────────────────────────┐
│ 1. Desacople y Verificación│
└─────────────┬──────────────┘
│
▼
┌────────────────────────────┐
│ 2. Aplicación Perpendicular│ (Ángulo exacto de 90°)
└─────────────┬──────────────┘
│
▼
┌────────────────────────────┐
│ 3. Toma de Métricas Dérmicas│ (Poros, lípidos, capacitancia)
└─────────────┬──────────────┘
│
▼
┌────────────────────────────┐
│ 4. Asepsia y Reposo │ (Retorno a la cuna magnética)
└────────────────────────────┘Protocolo de Medición Puntual por Contacto
-
Desacople y Comprobación del Transductor:
El operador retirará la pieza de mano anatómica desde su cuna de descanso magnética independiente. Deberá sostenerla firmemente por la empuñadura plateada sin ejercer tracción sobre el cordón umbilical posterior de datos y energía.
Fundamento Técnico: El cabezal óptico frontal cilíndrico integra una lente de contacto macro con iluminación localizada y pines de medición capacitiva dérmica.
Checkpoint de Confirmación: Se encenderá el anillo de luz auxiliar del cabezal de la sonda, denotando la activación del módulo macro en la interfaz táctil. -
Calibración y Selección de la Región de Interés (ROI):
En la pantalla vertical se seleccionará la función "Análisis Focalizado" y se marcará la zona anatómica a explorar: mejilla derecha/izquierda, zona T (frente/nariz), mentón o surco nasogeniano. -
Contacto Perpendicular sobre la Superficie Cutánea:
El operador apoyará el cabezal óptico cilíndrico de manera totalmente perpendicular (ángulo estricto de 90°) sobre la piel del paciente, aplicando una presión suave y uniforme.
Fundamento Técnico: Una presión excesiva ocluye mecánicamente los capilares sanguíneos subyacentes alterando la microcirculación local; en contraposición, una presión insuficiente impide que los pines capacitivos cierren el circuito dérmico para calcular la hidratación de la barrera córnea.
Checkpoint de Confirmación: El software emitirá un tono acústico breve y congelará la microimagen de los poros y la trama queratínica en la pantalla, calculando de inmediato el índice numérico porcentual de hidratación y sebo. -
Asepsia y Reubicación de la Sonda:
Una vez concluidas las tomas de contacto, se deberá limpiar la lente frontal con un paño de microfibra de grado óptico humedecido en alcohol isopropílico. Posteriormente, el manípulo será devuelto a su horquilla de sustentación metálica.FIGURA 5.6 #### Protocolo de Medición Puntual por Contacto
5.5 Navegación e Interpretación de Reportes Diagnósticos por Inteligencia Artificial
Una vez finalizada la adquisición espectral y las tomas microscópicas de contacto, el motor de Inteligencia Artificial del Bitmoji K33 compilará los datos en un plazo de 3 a 5 segundos, contrastándolos con una base de entrenamiento clínico multirracial mediante aprendizaje profundo. El sistema cuantifica más de 14 patologías y condiciones biomecánicas de la piel con una precisión diagnóstica superior o igual al 94%.
Estructura de Parámetros Clínicos Analizados
- Mapeo de Hidratación Subcórnea: Cuantificación volumétrica del agua transepidérmica combinando los datos capacitivos del micro manípulo y la reflectancia espectral. Permite diferenciar entre una piel deshidratada y una piel alípica.
- Pigmentación Superficial y Manchas Solares: Evaluación en espectro RGB y polarizado paralelo, cuantificando la concentración de melanina en el estrato córneo y basal (léntigos solares, pecas).
- Melasma y Daño UV Profundo: Mapeo mediante fluorescencia UV de 365 nm que descubre pigmento dérmico profundo invisible en superficie, identificando fotodaño crónico acumulado y riesgo potencial de lesiones hiperpigmentarias reactivas.
- Morfología de Poros y Homogeneidad de Textura: Detección automática del calibre medio de los orificios foliculares, profundidad en micrómetros y distribución topográfica en áreas seborreicas.
- Cartografía de Arrugas y Líneas Finas: Reconstrucción tridimensional del microrelieve para medir la longitud, anchura y profundidad de las arrugas dinámicas (frontales, glabelares, periorbitarias) y estáticas.
- Metabolismo Bacteriano y Porfirinas: Detección de colonias de Cutibacterium acnes que emiten una fluorescencia rojo-anaranjada bajo iluminación UV debido a la síntesis de coproporfirinas y protoporfirinas endógenas.
- Reactividad Vascular y Eritema: Identificación de telangiectasias, rosácea subyacente y áreas de hiperemia inflamatoria mediante luz polarizada cruzada, aislando la firma espectral de la oxihemoglobina dérmica.

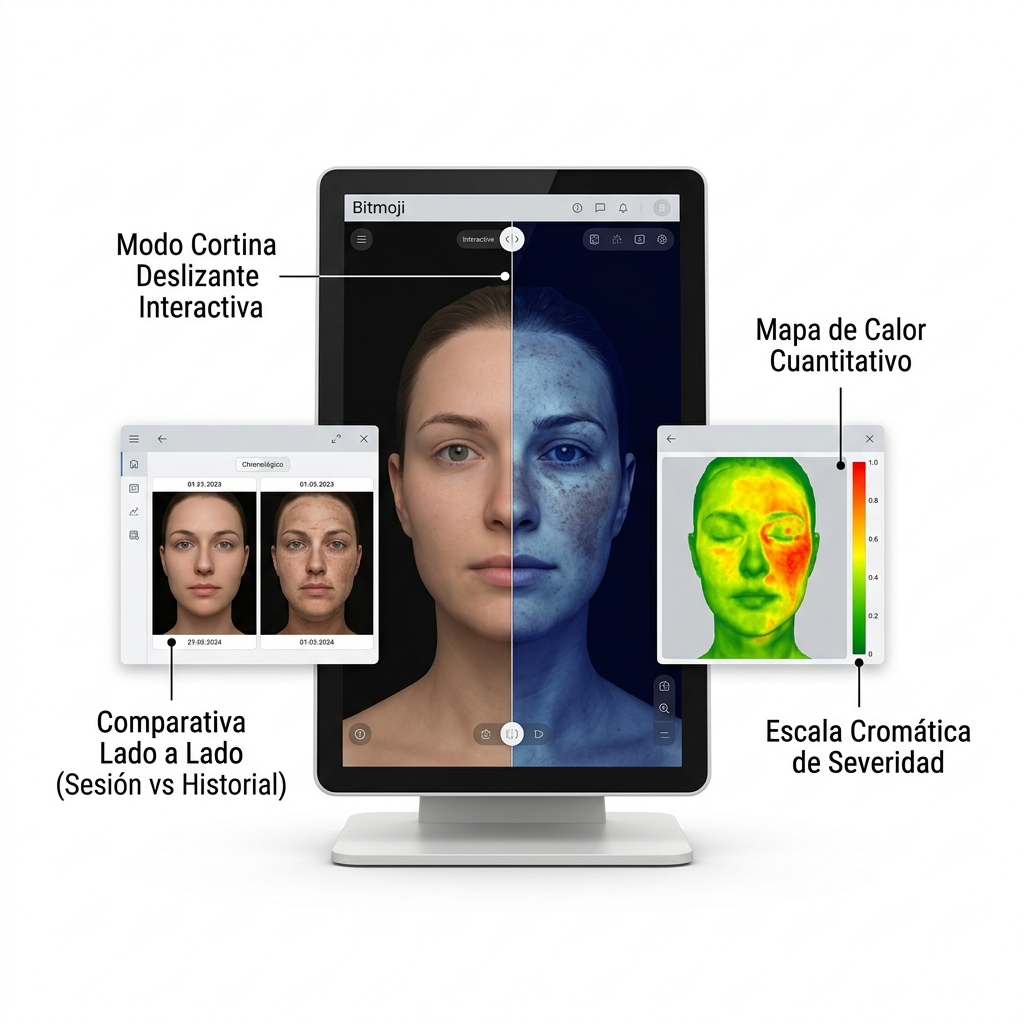

Manejo de Herramientas de Interfaz en la Pantalla HMI
-
Modo Comparativo "Cortina Deslizante" (Curtain Slide):
El operador seleccionará dos capas espectrales simultáneas (por ejemplo, RGB versus Daño UV Profundo). Deslizando horizontalmente el dedo sobre el monitor táctil vertical, se moverá una cortina divisoria interactiva que muestra la correlación exacta entre la piel visualmente sana y las lesiones dérmicas subyacentes. -
Modo "Lado a Lado" (Side-by-Side Dual Display):
Permite colocar dos condiciones clínicas contiguas o comparar la sesión actual con una sesión histórica del mismo paciente. Esta función es fundamental para documentar la evolución de tratamientos con láser, peelings o bioestimuladores de colágeno. -
Mapas de Calor Cuantitativos (Heatmaps):
El operador activará el gradiente de color cromático para visualizar la severidad del parámetro evaluado. Los tonos verdes indican valores óptimos dentro del rango etario y fototipo del paciente; los tonos amarillos alertan sobre deterioro incipiente, y las zonas rojas o púrpuras marcan desviaciones clínicas severas que requieren intervención prioritaria.
¿Ha interpretado junto al paciente los mapas de daño UV y distribución vascular, asegurando que se comprenda la diferencia entre la lesión macroscópica visible y la patología subdérmica? Al verificar este hito, se procederá al módulo predictivo de proyección temporal.
5.6 Simulación Predictiva del Envejecimiento Facial
El analizador Bitmoji K33 integra un algoritmo biofísico de envejecimiento cutáneo que modela los vectores de descenso gravitacional, la pérdida de densidad de la matriz dérmica de colágeno tipos I y III, la fragmentación de la elastina y la resorción de los compartimentos grasos faciales profundos.
Protocolo de Ejecución de la Simulación
-
Selección del Rango de Proyección Cronológica:
El operador ingresará a la pestaña "Simulación Predictiva" en la interfaz vertical. Seleccionará mediante una barra deslizante el lapso de tiempo a proyectar:- Proyección a +3 y +5 años: Simula la pérdida gradual de brillo cutáneo, profundización de líneas dinámicas periorbitarias y disminución del 1% anual de colágeno.
- Proyección a +10 y +15 años: Simula elastosis solar acentuada, ptosis del tercio medio facial, caída del canto comisural de la boca, acentuación marcada de surcos nasogenianos y adelgazamiento dermoepidérmico generalizado.
-
Generación de la Simulación Preventiva versus Reactiva:
La herramienta de software permite al especialista mostrar dos escenarios divergentes:FIGURA 5.9 #### Protocolo de Ejecución de la Simulación
- Línea de Evolución Natural No Tratada: El algoritmo extrapola el avance del daño fotoquímico y la oxidación biológica en función de los niveles basales actuales del paciente.
- Línea de Proyección con Plan de Tratamiento: El operador introducirá en el simulador las intervenciones clínicas recomendadas (por ejemplo: fotoprotección estricta, aplicación de antioxidantes tópicos, micropunción, redensificación dérmica o aparatología de inducción de colágeno). El algoritmo recalculará la tasa de degradación tisular, proyectando un envejecimiento significativamente más atenuado y conservando la firmeza estructural del óvalo facial.
5.7 Sincronización en Servidores en la Nube y Exportación Multiformato
El analizador Bitmoji K33 está equipado con conectividad WiFi de doble banda y puertos de datos USB para la sincronización continua con la nube médica y la exportación ágil de reportes clínicos.
[ Captura Multiespectral Bitmoji K33 ]
│
▼
[ Procesamiento Local y Análisis IA ]
│
┌────────────────┴────────────────┐
▼ ▼
[ Sincronización Nube ] [ Entrega al Paciente ]
(Cifrado TLS/AES-256) (Código QR Inmediato)
│ │
▼ ▼
[ Expediente Centralizado ] [ Reporte PDF Móvil / Correo ]Procedimiento de Sincronización y Respaldo Remoto
-
Envío Cifrado al Servidor Cloud:
Al concluir el análisis, el operador seleccionará el botón de sincronización. El sistema empaquetará las imágenes diagnósticas junto con los cálculos numéricos de los 14 parámetros, transmitiéndolos a través de un canal seguro cifrado mediante protocolos de seguridad TLS y almacenamiento bajo estándar AES-256.
Fundamento Técnico: La sincronización en la nube garantiza el respaldo del expediente dermatológico fuera de la memoria flash local del equipo, permitiendo el acceso multiestación en diferentes consultorios de la clínica y preservando el historial temporal inalterable.
Checkpoint de Confirmación: En la esquina superior derecha del monitor aparecerá el icono de sincronización con marca de verificación verde y la indicación de fecha y hora exacta del respaldo exitoso. -
Generación de Códigos QR para Acceso Móvil Inmediato:
El software generará en pantalla un código QR dinámico cifrado. El paciente podrá escanearlo directamente con la cámara de su dispositivo móvil para acceder de forma instantánea a su reporte diagnóstico digital simplificado, interactivo y personalizado, sin necesidad de emplear soportes físicos en papel. -
Exportación Externa y Emisión de Reportes Clínicos:
En caso de requerir una entrega documental formal o la integración en el software general de gestión hospitalaria de la institución:FIGURA 5.10 #### Procedimiento de Sincronización y Respaldo Remoto
- Vía USB Directo: El operador conectará una unidad de almacenamiento USB formateada en FAT32 o NTFS en el puerto correspondiente. Se seleccionará "Exportar Reporte Completo (PDF de Alta Definición)", descargando el expediente analítico con gráficos espectrales e imágenes comparativas.
- Vía Correo Electrónico Institucional: Desde la misma interfaz, introduciendo la dirección de correo del paciente o médico tratante, el sistema despachará de forma cifrada el documento diagnóstico protegido mediante contraseña clínica basada en la fecha de nacimiento del usuario.
5.8 Mejores Prácticas Clínicas y Prevención de Errores Operativos
Para asegurar la máxima longevidad del sistema, la integridad de sus componentes ópticos y la repetibilidad técnica en los diagnósticos, el personal operador deberá observar rigurosamente las siguientes directrices clínicas de excelencia:
- Estandarización de la Luminosidad Ambiental: Aunque la cúpula oval del domo genera una cámara oscura altamente efectiva, el equipo nunca deberá instalarse bajo haces directos de reflectores de techo, lámparas dicroicas potentes ni ventanas donde incida luz solar sin atenuación. Las filtraciones angulares extremas pueden penetrar por el bisel frontal y degradar los valores de emisión polarizada.
- Aislamiento Térmico y Ventilación de la Base: La rejilla de ventilación situada en el faldón inferior derecho de la base no deberá obstruirse por papeles, toallas clínicas ni paredes adyacentes. El operador garantizará una separación mínima de 15 cm respecto a cualquier obstáculo perimetral para facilitar la disipación térmica de los controladores electrónicos.
- Cuidado Crítico de la Óptica Interna: Bajo ninguna circunstancia se deberá tocar con los dedos o frotar con gasas abrasivas el tabique óptico posterior donde se alojan los lentes de la cámara y las matrices LED. La limpieza de este compartimento interno deberá efectuarse exclusivamente con peras de aire desionizado de grado fotográfico o por el personal de ingeniería biomédica autorizado.
- Manipulación Cuidadosa del Cableado de la Sonda Dérmica: El cable umbilical flexible que emerge de la base del micro manípulo de mano debe descansar libremente en su trayectoria hacia el soporte. Se evitarán torsiones agudas, aplastamientos con las ruedas del taburete clínico o flexiones superiores a 90 grados en el punto de inserción del conector para impedir roturas de los hilos de datos.
- Cierre de Sesión Seguro y Apagado Ordenado: Al finalizar la jornada clínica, se cerrará la sesión de usuario y se apagará el sistema desde el comando táctil "Apagar Equipo" de la interfaz de Android, esperando el cese de los ventiladores internos antes de desconectar o apagar el interruptor de energía general de la base. Esto previene la corrupción de la base de datos local y asegura la integridad de los registros diagnósticos.
Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
6. Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
El mantenimiento preventivo y la gestión higiénico-sanitaria del analizador facial multiespectral Bitmoji K33 constituyen los pilares operativos para preservar la integridad metrológica del sistema óptico, asegurar la bioseguridad del paciente y prolongar la vida útil de los componentes optoelectrónicos y de procesamiento. Debido a que el equipo integra sensores de imagen de ultra alta definición (28 a 36 Megapíxeles), emisores lumínicos en ocho bandas espectrales y una arquitectura computacional basada en Android 11 para inferencia de redes neuronales, cualquier contaminación por micropartículas, acumulación de sebo o degradación térmica afectará de forma directa la exactitud de los diagnósticos dermatológicos. Por tanto, el personal técnico y clínico deberá ejecutar con rigor sistemático los protocolos descritos en este módulo, ajustándose a los intervalos de periodicidad y a las directrices de compatibilidad química establecidas.
6.1. Protocolo de Bioseguridad y Desinfección de Contacto Inter-Paciente
Durante el proceso de captura multiespectral y evaluación puntual, múltiples elementos estructurales y transductores entran en contacto físico directo con el estrato córneo del paciente. La acumulación de queratinocitos desprendidos, sebo cutáneo, flora bacteriana comensal (incluyendo Cutibacterium acnes) y cosméticos residuales representa una vía de potencial contaminación cruzada. Es obligatorio aplicar un ciclo completo de desinfección de nivel bajo a intermedio entre cada paciente evaluado.
6.1.1. Compatibilidad Química y Agentes Autorizados
Las propiedades de los polímeros termoplásticos de grado médico y los recubrimientos superficiales del Bitmoji K33 son vulnerables al ataque químico de solventes aromáticos o clorados agresivos. El operador deberá emplear exclusivamente las soluciones químicas homologadas para evitar la fisuración por tensión ambiental (environmental stress cracking), opacamiento de polímeros o daño en adhesivos estructurales:
- Solución desinfectante autorizada de primera línea: Alcohol isopropílico (IPA) diluido al 70% en agua desmineralizada.
- Solución desinfectante autorizada de segunda línea: Compuestos de amonio cuaternario de quinta generación en dilución no superior a 200 partes por millón (ppm), o toallitas germicidas de uso biomédico libres de alcohol etílico anhidro y acetona.
- Agentes químicos estrictamente prohibidos: Hipoclorito de sodio en cualquier concentración, acetona pura, éter dietílico, cloroformo, soluciones a base de peróxido de hidrógeno en concentraciones superiores al 3%, y detergentes abrasivos con microgránulos. El uso de estos agentes causará la degradación irreversible de la mentonera, el cuarteamiento del soporte frontal y la deslaminación de los recubrimientos protectores.
6.1.2. Procedimiento de Desinfección del Apoyo Frontal y la Mentonera
El conjunto de posicionamiento craneofacial, compuesto por el brazo articulado descendente con almohadilla frontal y la base mentonera fija de polímero termoplástico, requiere una higienización protocolizada tras cada escaneo facial:
- Preparación del material consumible: El operador deberá tomar una gasa estéril de tejido no tejido (TNT) o un paño de microfibra de grado hospitalario y humedecerlo con alcohol isopropílico al 70%. Queda estrictamente prohibido pulverizar aerosoles o líquidos de forma directa sobre la cabina del domo, ya que las gotas en suspensión penetrarán en las hendiduras ópticas traseras.
- Frotado mecánico de la mentonera: El operador procederá a frotar la superficie cóncava de la mentonera con un movimiento unidireccional, partiendo desde el vértice central anatómico hacia los extremos laterales. Se deberá aplicar una presión moderada y uniforme para remover el film hidrolipídico depositado por la región mandibular.
- Higienización de la almohadilla del soporte frontal: Se deberá frotar la almohadilla elastomérica del brazo frontal descendente mediante pases suaves de borde a borde, abarcando tanto la cara de apoyo como sus bordes de sujeción perimetral.
- Tiempo de contacto biocida (Dwell Time): Se dejará actuar la película húmeda de la solución desinfectante durante un lapso de 60 a 90 segundos sin secado forzado manual, garantizando la inactivación completa de patógenos virales y bacterianos conforme al espectro antimicrobiano del compuesto.
- Evaporación y verificación: Una vez cumplido el tiempo de contacto, el operador constatará la evaporación espontánea del alcohol. Si se detectase residuo visible o marcas aceitosas, se repetirá la maniobra con un paño nuevo.
¿Ha completado la desinfección del soporte frontal y mentonera, verificando que la superficie ha secado completamente por evaporación sin dejar halos blanquecinos?
6.1.3. Desinfección y Cuidado del Lente del Micro Manípulo (Dermoscopio Auxiliar)
La sonda de diagnóstico dérmico de mano (micro manípulo) integra un cabezal frontal cilíndrico dotado de una lente de aumento macro, emisores perimetrales y transductores de conductividad superficial para medir hidratación y elasticidad. Su contacto focalizado con la epidermis requiere un cuidado minucioso para no rayar los elementos refractivos ni anegar la electrónica interna:
- Retiro del soporte de reposo: El operador retirará la pieza de mano de su base cónica troncocónica, desprendiéndola suavemente de su acople magnético.
- Limpieza del cuerpo ergonómico: Mediante una toallita desinfectante humedecida en alcohol isopropílico al 70%, se limpiará el mango anatómico plateado y el inserto de agarre gris, desplazando el paño desde el cuello distal hacia la salida del cable umbilical posterior.
- Higienización del extremo óptico y sensores: Se utilizará un hisopo con punta de microfibra o espuma de poliuretano de celda cerrada humedecido ligeramente (sin goteo) en alcohol isopropílico. El operador trazará un movimiento rotacional concéntrico suave sobre el anillo de contacto y el cristal exterior de la lente, evitando ejercer presiones axiales superiores a 0.5 Newton.
- Secado de precisión: Con el extremo seco del hisopo, se absorberá inmediatamente cualquier vestigio de humedad perimetral alrededor del lente, garantizando que el menisco líquido no penetre hacia el cilindro interno de las lentes acromáticas.
- Reintegración a la cuna de descanso: El operador devolverá la sonda a la horquilla de fijación metálica inclinada de su base de sobremesa, asegurando que el cordón umbilical quede tendido libre de dobleces agudos o torsiones mecánicas.
¿Se ha inspeccionado el cristal frontal del micro manípulo para asegurar que no existan microgotas de alcohol retenidas en el bisel perimetral?
6.2. Mantenimiento Óptico Especializado: Cámara Multispectral y Revestimiento Antirreflectante del Domo
El compartimento interior del Bitmoji K33 funciona como una cámara oscura fotométrica rigurosamente calibrada. Su geometría envolvente ovoide presenta un recubrimiento interno negro mate profundo con propiedades de trampa de luz, diseñado para absorber dispersiones parásitas en las ocho bandas espectrales. Asimismo, el tabique posterior aloja el sensor Ultra HD de 28 a 36 Megapíxeles acoplado a filtros dicroicos y polarizadores. Este sistema exige técnicas de limpieza óptica no agresivas que prevengan la alteración del factor de reflectancia y la pérdida de nitidez en los algoritmos de cuantificación diagnóstica.
6.2.1. Cuidado del Revestimiento Negro Mate Antirreflectante del Domo
La superficie interna de la cúpula está tratada con un polímero poroso fotométrico mate. El uso de paños rugosos o líquidos con tensoactivos generará abrillantamiento mecánico (polishing effect) por fricción, creando puntos de reflexión especular que falsearán las capturas del espectro polarizado cruzado y ultravioleta:
- Está terminantemente prohibido el empleo de ceras, siliconas en aerosol, limpiacristales comerciales o toallas de papel de celulosa estándar en el interior del domo.
- Técnica de eliminación de polvo ambiental: El personal técnico utilizará una pera de aire soplador de grado fotográfico con fuelle manual o un ionizador de aire antiestático para remover partículas en suspensión sin contacto físico directo.
- Técnica de remoción de manchas de roce dérmico: Si el paciente tocase accidentalmente las paredes del domo dejando una huella grasa, el operador deberá intervenir únicamente con un paño de microfibra electrostático seco de densidad igual o superior a 300 gramos por metro cuadrado (GSM). Se efectuarán toques de contacto por presión vertical suave sobre la marca, sin frotar en círculos ni aplicar fuerza de arrastre tangencial.
- En casos de adherencia severa de impurezas: Se humedecerá marginalmente la punta del paño de microfibra con agua destilada desionizada ultra pura (resistencia eléctrica mayor a 18 megaohmios por centímetro), retirando el exceso de agua mediante presión manual previa. Se realizará una única pasada rectilínea y se permitirá el secado al aire natural en condiciones de reposo.
6.2.2. Protocolo de Limpieza del Lente Central y Tabique Óptico Posterior
Las micropartículas que se depositan sobre la ventana del sensor de 36 Megapíxeles actúan como centros difractores de la luz polarizada, generando artefactos de difracción (halos oscuros o manchas de aberración) que la Inteligencia Artificial interpretará equívocamente como discromías o pigmentación profunda. La intervención sobre este componente se ejecutará con frecuencia quincenal o ante la detección de anomalías visuales en la prueba de control:
- Condición previa obligatoria: El equipo deberá encontrarse completamente desenergizado, desconectado de la red eléctrica mediante la extracción del cable de alimentación AC para evitar disparos accidentales de los emisores estroboscópicos UV o polarizados.
- Despeje de partículas macroscópicas: El técnico insuflará aire filtrado mediante una pera de soplado manual sobre la superficie del vidrio frontal de la cámara, apuntando con una inclinación oblicua de 45 grados para expulsar el polvo hacia el exterior del domo sin que impacte directamente sobre el sensor.
- Técnica de limpieza por contacto tangencial: El técnico utilizará un pañuelo de papel óptico para lentes (Lens Tissue de fibra de arroz) o una mopa de microfibra para sensores ópticos humedecida con dos gotas de solución especializada para ópticas multicapa (solución de alcohol isopropílico de pureza al 99.9% o éter óptico).
- Ejecución del trazo de limpieza: Se colocará el extremo del elemento de limpieza en el borde del cristal del objetivo y se trazará una espiral suave y continua desde el centro geométrico hacia el perímetro externo. La maniobra se realizará en un único movimiento fluido y constante.
- Control de residuos: Se utilizará una linterna médica de luz rasante para inspeccionar la superficie frontal del cristal. El operador verificará la total ausencia de fibras microscópicas, rayas o vetas de evaporación.
¿Se ha confirmado la eliminación de todo polvo o filamento textil sobre el lente de la cámara antes de energizar la unidad?
6.3. Protocolo de Mantenimiento Periódico Mensual: Hardware y Termodinámica
El chasis del Bitmoji K33 integra en su plataforma base de bajo centro de gravedad la fuente conmutada de potencia multivoltaje (110V a 220V AC), la placa lógica con procesador multieje y la unidad de procesamiento neuronal (NPU). La operación constante genera una carga térmica que debe evacuarse por convección y ventilación forzada para evitar el estrangulamiento térmico (thermal throttling) de los microprocesadores durante las fases de reconstrucción fotogramétrica tridimensional.
6.3.1. Limpieza de las Rejillas de Ventilación y Disipación Térmica
En el faldón lateral inferior derecho de la base estructural se sitúa un arreglo de ranuras paralelas inclinadas, las cuales canalizan el flujo de aire de enfriamiento. La acumulación de pelusa ambiental y polvo sobre estas ranuras obstruye el caudal aerodinámico, elevando la temperatura de unión de los semiconductores:
- Aislamiento galvánico: El operador procederá a apagar el sistema mediante el procedimiento de cierre por software en la pantalla táctil y, a continuación, desconectará físicamente el cable de poder de la toma de corriente mural.
- Tiempo de enfriamiento pasivo: Se aguardará un lapso no inferior a diez minutos para asegurar la descarga completa de los condensadores electrolíticos de la fuente de poder conmutada y la estabilización térmica de los disipadores.
- Aspiración mecánica de sedimentos: Mediante una aspiradora de bajo flujo de vacío equipada con una boquilla plástica de cerdas suaves antiestáticas (homologada contra descargas electrostáticas - ESD), el técnico aspirará meticulosamente cada una de las ranuras inclinadas de la rejilla. Queda terminantemente prohibido utilizar compresores de aire comprimido a presión positiva hacia el interior de las ranuras, dado que la fuerza del chorro incrustará el polvo en los cojinetes de los ventiladores axiales internos o sobre la placa base.
- Inspección del canal de admisión: Con ayuda de una fuente luminosa focalizada, el técnico constatará que los conductos internos transversales entre las aletas de disipación se encuentren despejados y libres de aglomeraciones filamentosas.
6.3.2. Inspección Estructural de Acoples y Chasis
La estabilidad biomecánica de la cúpula y de la pantalla táctil lateral es esencial para garantizar un posicionamiento reproducible en las tomas secuenciales a lo largo del tiempo:
- Inspección de la articulación cilíndrica de la pantalla táctil: Se verificará que el pasamuros metálico lateral que soporta la pantalla mantenga la tensión mecánica adecuada, sin holguras oscilatorias ni balanceos al presionar la interfaz multitáctil.
- Comprobación del cableado interno y conectores: Se confirmará que el conducto interno de los arneses de datos LVDS y de alimentación no presente fricciones ni pellizcos por movimientos forzados de la pantalla.
- Estabilidad de la base: Se comprobará el estado de los soportes elásticos inferiores de la base metálica satinada, garantizando que el equipo no presente balanceos o desnivel sobre la mesa de trabajo clínica.
- Integridad del indicador frontal: Se revisará la hendidura lineal horizontal situada en el borde anterior de la base, limpiando cualquier vestigio de suciedad acumulada para asegurar la visibilidad ininterrumpida de su guía luminosa de encendido y estado.
¿Ha finalizado la aspiración de las rejillas laterales y verificado la rigidez del soporte de la pantalla lateral sin encontrar holguras estructurales?
6.4. Mantenimiento Lógico Mensual: Gestión de Datos, Copias de Seguridad y Actualización de Firmware
El rendimiento del Bitmoji K33 depende de la estabilidad de su entorno operativo bajo Android 11 y de la integridad de las bases de datos locales que gestionan las imágenes de alta densidad (28 a 36 MP por toma) y los historiales evolutivos de los pacientes. La falta de mantenimiento en el software causará fragmentación de la memoria NAND flash interna, saturación del almacenamiento y riesgo de pérdida de información confidencial.
6.4.1. Depuración del Sistema y Respaldo de Base de Datos Local
La gestión de expedientes fotométricos y modelos tridimensionales demanda una estrategia estructurada de depuración y redundancia de datos con frecuencia mensual:
- Verificación de capacidad de almacenamiento: El operador accederá al menú de configuración del sistema en la pantalla táctil lateral y revisará el porcentaje de memoria interna ocupada. El sistema requerirá mantener al menos un 25% de la capacidad de disco libre para garantizar la memoria de intercambio (swap space) necesaria durante la ejecución de los algoritmos de IA.
- Conexión de medios de respaldo: Se insertará una unidad de almacenamiento USB 3.0 de alta velocidad formateada en sistema de archivos exFAT en el puerto de expansión del equipo, o se verificará que la conexión de red WiFi clínica presente un ancho de banda simétrico no menor a 20 Megabits por segundo para respaldo en la nube.
- Ejecución del respaldo local: A través de la interfaz de administración clínica, se seleccionará la función de "Copia de Seguridad Integral", la cual empaquetará de forma cifrada:
- La base de datos relacional de historiales de pacientes y fechas de consulta.
- Los mapas topográficos y archivos de parámetros espectrales cuantificados (porfirinas, melanina, sebo y vascularización).
- Las imágenes brutas y renderizadas del sensor central y del micro manípulo.
- Confirmación de integridad: El operador esperará a que el sistema emita el mensaje de confirmación de fin de proceso ("Respaldo completado con éxito") y verificará visualmente en el explorador de archivos que el tamaño del archivo generado sea coherente con el volumen total de la clínica.
- Extracción segura: Se seleccionará la opción de desmonte lógico del medio USB antes de desconectarlo físicamente de la ranura, evitando la corrupción de tablas de asignación de archivos.
6.4.2. Protocolo de Actualización de Firmware y Redes Neuronales (OTA)
El fabricante suministra parches periódicos de software a través de conectividad Over-The-Air (OTA) para refinar los algoritmos de Inteligencia Artificial (alcanzando tasas de exactitud superiores al 94%), actualizar el mapeo cromático de los ocho espectros lumínicos e incorporar nuevas funciones dermatológicas:
- Condiciones operativas iniciales:
- Alimentación eléctrica asegurada mediante un Sistema de Alimentación Ininterrumpida (UPS) o regulador estabilizado de grado médico para prevenir cortes de tensión en mitad del flasheo de memoria ROM.
- Conexión de red WiFi con intensidad de señal superior a -65 dBm y estabilidad continua.
- Búsqueda y descarga del paquete oficial:
- Se ingresará al módulo de "Configuración del Sistema", navegando hasta el apartado "Información del Dispositivo".
- El operador tocará el comando "Comprobar Actualizaciones del Sistema".
- Al detectarse una nueva versión de compilación de firmware o del motor de inferencia de IA, se procederá a autorizar la descarga del paquete.
- Fase de instalación y flasheo:
- Una vez verificado el hash criptográfico del paquete descargado, se seleccionará "Instalar Actualización Ahora".
- Durante la fase de instalación, el equipo podrá reiniciar automáticamente su subsistema visual. Queda terminantemente prohibido desconectar el cable de red eléctrica, pulsar el botón de encendido frontal o interactuar con la pantalla durante el proceso.
- Verificación y calibración post-instalación:
- Al completarse el reinicio del sistema operativo Android 11, la interfaz gráfica principal desplegará el entorno de trabajo estándar.
- El operador comprobará en los ajustes que el número de compilación coincida con la última versión liberada por el fabricante.
- Se ejecutará un escaneo de calibración de referencia en vacío (sin paciente) para que el módulo optoelectrónico calibre el balance de blancos, la ganancia de los sensores multiespectrales y el encendido secuencial de los emisores RGB y ultravioleta.
¿Se ha verificado la correcta finalización de la actualización del sistema y comprobado que la pantalla táctil responde de forma reactiva y sin retardos en los menús diagnósticos?
6.5. Bitácora Técnica de Mantenimiento y Registro de Parámetros
El responsable del área biomédica o el operador líder de la clínica deberá mantener un registro documental actualizado por cada intervención preventiva ejecutada sobre el Bitmoji K33. La bitácora constituirá el documento técnico de soporte ante inspecciones de calidad, calibraciones metrológicas o reclamos de cobertura técnica:
- Registro diario / inter-paciente: Firma o iniciales del operador que validan la desinfección de la mentonera, soporte frontal y transductor macro del micro manípulo mediante alcohol isopropílico al 70%.
- Registro quincenal: Verificación visual del lente del tabique posterior, confirmando la ausencia de contaminación superficial de polvo en el sensor de 36 Megapíxeles mediante luz rasante.
- Registro mensual: Constancia de aspirado de las rejillas de ventilación de la base de sustentación, medición del espacio libre de almacenamiento interno, fecha y número de serie del archivo de respaldo generado en disco externo/nube, y versión de compilación del firmware de IA tras el ciclo de actualización.

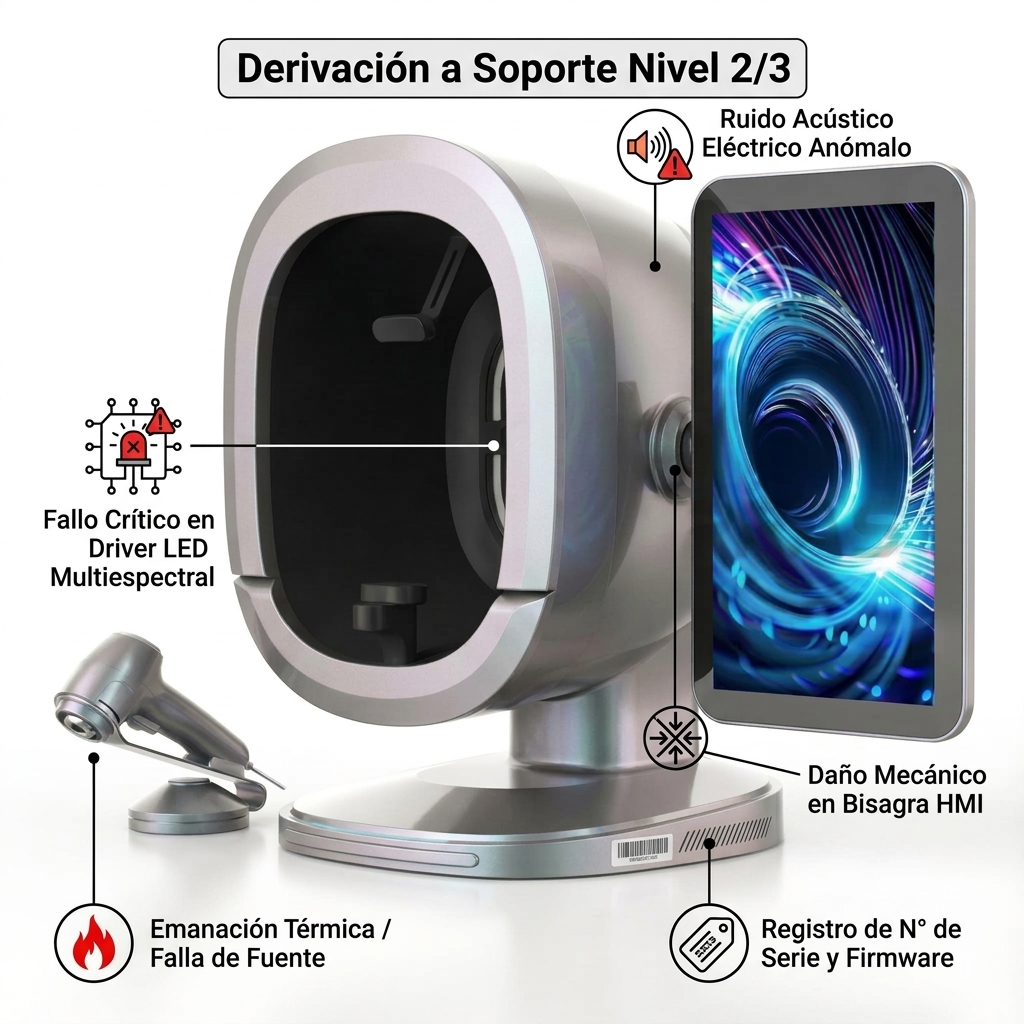

- Criterio de derivación técnica: Si durante la ejecución de las tareas de mantenimiento el operador observase fisuras en el acrílico de soporte, parpadeo anómalo en la luz lineal del chasis, ruidos de fricción mecánica en los ventiladores de la base o errores persistentes en la calibración óptica del domo, el equipo deberá ser puesto fuera de servicio clínico de inmediato y reportado al servicio de soporte técnico especializado para diagnóstico en nivel de ingeniería biomédica.
Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente)
7. Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente)

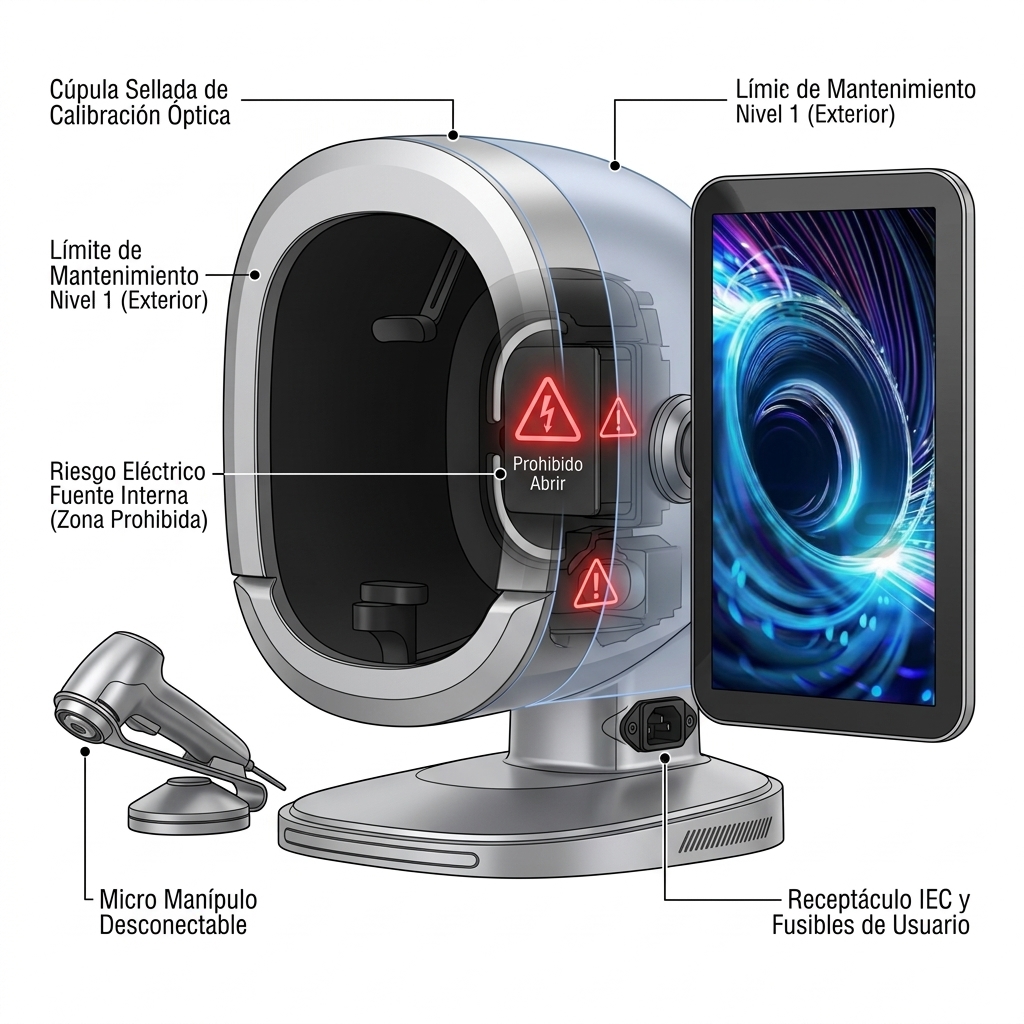

7.1. Filosofía de Mantenimiento de Nivel 1 y Marco de Seguridad Biomédica
El analizador facial multiespectral con inteligencia artificial Bitmoji K33 constituye una plataforma optoelectrónica avanzada que integra adquisición fotométrica multiespectral de ocho bandas, procesamiento digital mediante algoritmos de aprendizaje profundo sobre un entorno de sistema operativo Android 11 y microdermoscopia de contacto en alta resolución. La preservación de su exactitud diagnóstica, la cual alcanza o supera el 94% de precisión clínica, depende de la integridad estructural y la estabilidad operativa de sus subsistemas electro-ópticos.
El protocolo de mantenimiento y resolución de problemas de Nivel 1 (Troubleshooting a nivel de usuario y cliente) está diseñado exclusivamente para intervenciones no invasivas. El operador deberá comprender que el chasis de la unidad principal, que comprende la cúpula de captura en acabado plateado satinado, la trampa de luz interna en acabado negro mate, la columna de sustentación con ranuras de ventilación y el módulo HMI vertical derecho, opera como un ensamble hermético y calibrado micrométricamente en fábrica.
- Riesgo de descarga eléctrica: En el interior de la base y la columna se aloja una fuente conmutada de grado médico conectada a la red de 110V a 220V de corriente alterna. Queda estrictamente prohibida la apertura de los paneles del chasis por parte del usuario, dado que existen condensadores con capacidad de almacenamiento de energía residual potencialmente letal.
- Preservación de la cámara oscura y sensores: La apertura del domo expondrá los sensores de imagen CMOS de 28 a 36 megapíxeles y el conjunto de emisores de luz ultravioleta y polarizada a partículas ambientales microscópicas, lo cual provocará aberraciones de imagen permanentes y la invalidación automática de la garantía del fabricante.
- Límites de la intervención: El operador se limitará a diagnosticar fallas en el suministro eléctrico externo, sustitución de fusibles de acceso superficial en el receptáculo IEC, verificación de cables de enlace, optimización de parámetros del sistema operativo y desinfección óptica externa.
7.2. Diagnóstico Sistemático y Guía Operativa de Resolución de Fallas
A continuación se presentan los procedimientos de diagnóstico rápido organizados de forma descriptiva y secuencial para los cinco escenarios de falla más recurrentes durante la operación clínica del equipo.
7.2.1. Falla Total de Encendido y Ausencia de Energía (Power Delivery Failure)
- Descripción del problema: La unidad no responde a la pulsación del botón de inicio capacitivo frontal, la guía luminosa LED de la base permanece apagada, el monitor vertical no emite señal de retroiluminación y no se percibe flujo de aire en las rejillas de disipación térmica del faldón inferior derecho.
- Fundamentación electromecánica: El sistema incorpora una etapa de entrada de corriente alterna universal (110V - 220V AC, 50/60 Hz) dotada de un módulo de entrada de potencia tipo IEC C14 con portafusibles dual integrado. Una sobretensión transitoria en la red de la clínica o una mala inserción del cable puede disparar el circuito de corte térmico o fundir los elementos de protección galvánica.
- Protocolo de inspección y resolución paso a paso:
- El operador procederá a inspeccionar la toma de corriente mural conectando un equipo auxiliar de comprobación para confirmar la entrega efectiva de voltaje de red estable.
- Se verificará que el extremo hembra del cable de alimentación tipo IEC C13 esté insertado a tope dentro de la toma macho ubicada en la base del equipo, asegurando que no exista holgura mecánica.
- El técnico desconectará el cable de alimentación de la red eléctrica y extraerá la gaveta portafusibles situada directamente en el conector de entrada mediante la inserción de un destornillador plano de precisión.
- Se examinarán los dos fusibles cilíndricos de vidrio de acción rápida (típicamente 5×20 mm, calibrados a 5A / 250V). En caso de evidenciarse filamentos cortados o ennegrecimiento de la ampolla de cristal, se reemplazarán por fusibles nuevos de idénticas especificaciones de amperaje y respuesta térmica.
- Se reinsertará la gaveta portafusibles hasta escuchar un chasquido de bloqueo plástico, se conectará el cable de corriente y se accionará el interruptor de encendido.
- Punto de confirmación: La guía luminosa lineal de la base se iluminará en tono tenue continuo y el ventilador interno emitirá un zumbido sutil de calibración inicial.
- Pregunta de anclaje para Live AI: "¿Ha verificado visualmente si el filamento interno del cartucho de fusible presenta discontinuidad física o si la ampolla de vidrio exhibe depósitos oscuros de metalización?"
7.2.2. Pérdida de Comunicación y Detección del Micro Manípulo Dérmico
- Descripción del problema: Al retirar el micro manípulo de su base de soporte magnética e intentar realizar un diagnóstico puntual de contacto, el software muestra la alerta de dispositivo desconectado o la transmisión de video macroscópico no se despliega en la pantalla lateral.
- Fundamentación técnica: La pieza de mano auxiliar integra un sensor de microscopía digital, emisores LED puntuales y sondas de conductancia dérmica para la evaluación de hidratación. Dicho periférico se comunica con la placa base mediante un bus de datos USB serial de alta velocidad conducido por un cordón flexible umbilical reforzado.
- Protocolo de inspección y resolución paso a paso:
- El operador colocará el micro manípulo en su soporte cónico y apagará la aplicación de diagnóstico mediante la interfaz de salida del software.
- Se inspeccionará el trayecto completo del cable umbilical de la sonda de mano, descartando aplastamientos por la base del equipo, pliegues excesivos o daños mecánicos visibles en su chaqueta de aislamiento.
- Se comprobará que el conector de acople de la sonda a la base esté firmemente enroscado o presionado en su zócalo dedicado, garantizando que los pines dorados de contacto no presenten suciedad o curvaturas anómalas.
- El usuario accederá al menú de configuración periférica en la interfaz de Android 11 y seleccionará la opción de actualización de dispositivos conectados para forzar la reenumeración del bus USB.
- Se levantará el manípulo y se apuntará hacia una superficie neutra comprobando si el anillo de micro-LEDs de la punta se enciende automáticamente al contacto o activación por software.
- Punto de confirmación: El icono del micro manípulo en la esquina superior de la interfaz cambiará de color gris a verde esmeralda y la ventana de vista previa mostrará la señal de video microscópica en tiempo real.
- Pregunta de anclaje para Live AI: "¿Se iluminan los diodos LED circulares de la punta del dermoscopio de mano en cuanto se pulsa el disparador táctil de la aplicación?"
7.2.3. Descalibración, Bloqueo o Falta de Respuesta en la Pantalla Táctil HMI
- Descripción del problema: El panel táctil vertical montado sobre el flanco derecho del domo no registra las pulsaciones dactilares, presenta zonas muertas donde no se reconocen los toques o la interfaz queda congelada en un bucle visual gráfico indefinido.
- Fundamentación electromecánica: El módulo de visualización integra un panel LCD de alta resolución con tecnología táctil capacitiva proyectada (PCAP). La acumulación de cargas electrostáticas, condensación de humedad, residuos grasos en la superficie del cristal o desbordamiento de memoria volátil (RAM) en el kernel de Android 11 pueden desestabilizar el controlador táctil I2C/USB.
- Protocolo de inspección y resolución paso a paso:
- El operador procederá a humedecer levemente un paño de microfibra de grado óptico con alcohol isopropílico al 70% (nunca rociar el líquido directamente sobre la pantalla ni sobre el marco perimetral).
- Se limpiará toda la superficie del cristal vertical mediante movimientos rectilíneos descendentes para remover huellas dactilares, geles conductores o impurezas que generen toques fantasma por conducción parásita.
- Si la pantalla continúa sin responder mecánicamente a los toques pero el sistema operativo sigue en ejecución, se conectará un ratón USB estándar a cualquier puerto auxiliar disponible en la base para verificar el movimiento del cursor en el entorno gráfico.
- Haciendo uso del ratón, el técnico accederá a Configuración, seleccionará Opciones de Pantalla y ejecutará la utilidad interna de calibración del digitalizador capacitivo.
- Punto de confirmación: El sistema completará la calibración de cinco puntos cardinales y el panel responderá con fluidez inmediata a la interacción de deslizamiento dactilar.
- Pregunta de anclaje para Live AI: "¿Al deslizar un ratón convencional conectado al puerto auxiliar de la base, aparece el cursor de flecha operativo sobre la interfaz de Android?"
7.2.4. Anomalías en la Sincronización telemática, Red WiFi y Respaldo en la Nube
- Descripción del problema: Al concluir el análisis facial de un paciente, el sistema muestra mensajes de error en la generación del informe computarizado, falla en el emparejamiento con el servidor de IA remota o imposibilidad de descargar las comparativas históricas.
- Fundamentación técnica: El modelo Bitmoji K33 emplea una arquitectura híbrida de cálculo. Los escaneos en bruto de 36 megapíxeles se envían a través de un canal cifrado TLS 1.3 hacia los centros de datos de inteligencia artificial del fabricante. Caídas en el ancho de banda, bloqueos de cortafuegos clínicos o mala negociación de direcciones IP dinámicas interrumpen el proceso de inferencia de redes neuronales.
- Protocolo de inspección y resolución paso a paso:
- El operador ingresará al panel de Ajustes del Sistema y accederá a la sección Redes e Internet para verificar el estado de la conexión Wi-Fi (banda de 2.4 GHz o 5 GHz).
- Se validará que la intensidad de la señal inalámbrica sea superior a menos sesenta y cinco decibelios por milivatio (-65 dBm); en caso de ser débil, se evaluará la proximidad al punto de acceso más cercano.
- El usuario procederá a apagar el interruptor de red Wi-Fi en el menú de Android, esperará un lapso de quince segundos y volverá a encenderlo para renovar la concesión DHCP de la dirección IP.
- Se verificará que los puertos de comunicación HTTPS estándar (443) y de sincronización de sockets seguros no se encuentren filtrados por el firewall perimetral o la red de invitados de la clínica.
- Se pulsará la opción Diagnóstico de Conexión en la aplicación de Bitmoji K33 para medir la latencia hacia el servidor central.
- Punto de confirmación: El indicador de nube en la barra de tareas pasará a mostrar el mensaje Sincronizado con un tiempo de ping inferior a cien milisegundos.
- Pregunta de anclaje para Live AI: "¿La prueba de diagnóstico de enlace en pantalla reporta un código de error de tiempo de espera agotado (Time Out) o falla de resolución de nombres de dominio (DNS)?"
7.2.5. Degradación Fotométrica: Artefactos, Borrosidad o Sobreexposición Multiespectral
- Descripción del problema: Las imágenes capturadas presentan zonas quemadas por luz blanca, manchas circulares oscuras, desenfoque generalizado del mapa facial o aberraciones de colorimetría en las tomas bajo espectro ultravioleta y polarizado.
- Fundamentación óptica: La cúpula interior actúa como una cámara fotométrica estandarizada. La entrada de luz ambiental espuria por desalineación de la cabeza del paciente o depósitos de aerosoles cosméticos sobre el cristal de protección del objetivo óptico interno alteran los coeficientes de reflectancia calculados por el sensor de imagen.
- Protocolo de inspección y resolución paso a paso:
- El especialista examinará el estado de limpieza del vidrio protector del módulo óptico central ubicado en el tabique de fondo de la cúpula.
- En caso de advertirse partículas de polvo o película grasa, se utilizará una pera de aire comprimido para remover residuos sólidos y posteriormente se frotará con un paño de microfibra humedecido exclusivamente con solución limpiadora para lentes de cámara.
- Se verificará el correcto anclaje mecánico del apoyo ergonómico de la frente y de la mentonera inferior. El paciente deberá colocar la barbilla completamente apoyada en la concavidad plástica y la frente en el tope superior sin inclinaciones laterales.
- Se revisará que la luz ambiental de la sala de diagnóstico no incida frontalmente en el interior del domo. Si existen lámparas dicroicas potentes o luz solar directa sobre la apertura elíptica, se reubicará la estación de trabajo o se atenuará la iluminación del gabinete clínico.
- Se ejecutará un disparo de prueba en vacío utilizando el patrón de calibración fotométrica suministrado con el equipo.
- Punto de confirmación: La captura de prueba exhibirá un histograma simétrico y equilibrado en los canales RGB, con nitidez periférica uniforme y ausencia absoluta de halos circulares periféricos.
- Pregunta de anclaje para Live AI: "¿El paciente tiene el mentón y la frente firmemente asentados en sus topes ergonómicos de manera que su rostro selle adecuadamente la entrada de luz parásita?"
7.3. Protocolos de Reinicio Forzado, Drenaje de Carga y Restablecimiento Lógico
En situaciones donde el sistema no responda a comandos estándar o sufra una degradación de software irrecuperable por fallas de ejecución en segundo plano, se deberán seguir estrictamente los siguientes métodos de restablecimiento sin comprometer la integridad estructural ni abrir el chasis.

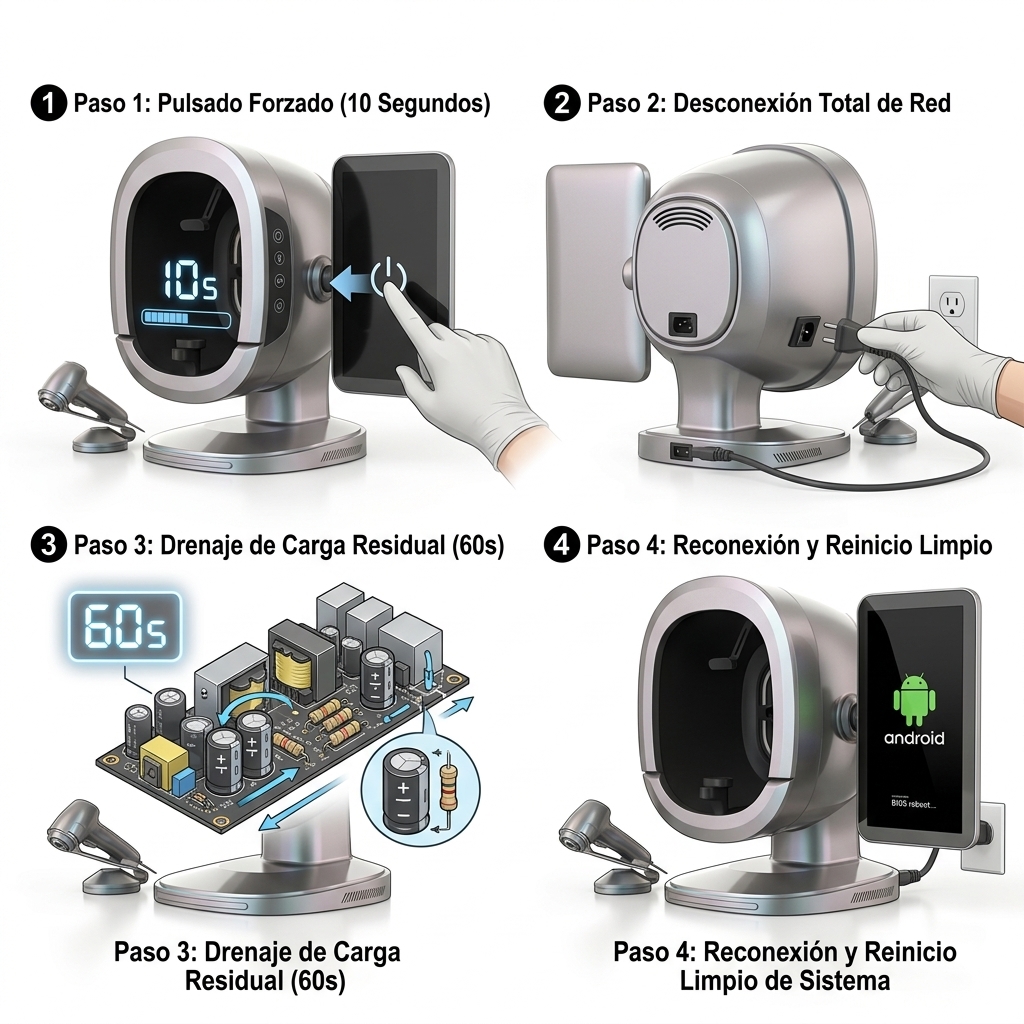

7.3.1. Procedimiento de Purga de Energía Residual y Ciclo de Potencia en Frío (Hard Power Cycle)
Este protocolo es obligatorio cuando la electrónica de control entra en un estado de protección por perturbaciones de la red eléctrica o cuando la pantalla táctil queda completamente congelada.
- El operador procederá a presionar y mantener pulsado el botón capacitivo de encendido en la base durante diez segundos continuos hasta que la unidad se apague por completo.
- Inmediatamente después, se retirará el enchufe del cable de alimentación directamente de la toma eléctrica de la pared.
- Se mantendrá el equipo completamente desconectado de toda fuente eléctrica por un periodo mínimo de sesenta segundos. Durante este intervalo, los condensadores electrolíticos de la fuente de alimentación conmutada interna drenarán su carga residual a través de las resistencias de descarga, forzando un reinicio de hardware en los microcontroladores de iluminación y sensores.
- Transcurrido el tiempo establecido, se reconectará el cable de corriente a la toma mural y se accionará el encendido.
- El operador observará el arranque de la secuencia BIOS/Kernel de Android en la pantalla lateral vertical y esperará a que el sistema complete el montaje de volúmenes en memoria.

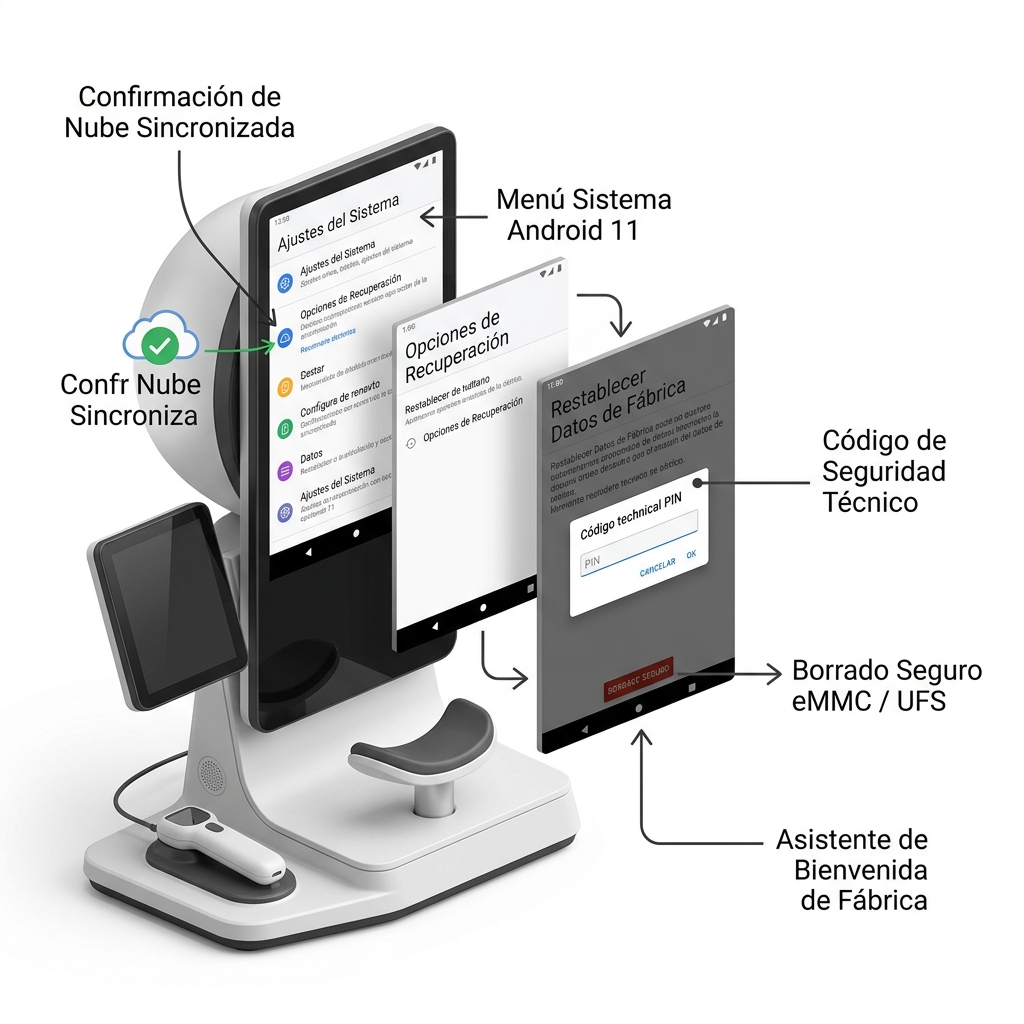

7.3.2. Restablecimiento Lógico a Parámetros de Fábrica (Factory Reset Protegido)
El restablecimiento a valores de fábrica devuelve el software del Bitmoji K33 a su configuración original de ensamblaje, eliminando perfiles de usuario corruptos, bases de datos locales dañadas o archivos temporales residuales.
- Consideración previa crítica: Este proceso no desinstalará la aplicación del fabricante ni revocará las licencias biomédicas, pero sí borrará los registros clínicos locales no sincronizados en la nube. Se deberá certificar que la última sincronización telemática haya concluido satisfactoriamente antes de proceder.
- Secuencia de ejecución:
- En la pantalla de inicio del sistema operativo Android 11, el usuario deslizará hacia arriba el cajón de aplicaciones y seleccionará la opción Ajustes (icono de engranaje).
- Se navegará hasta el apartado Sistema y se seleccionará Opciones de Recuperación.
- Se pulsará la opción Borrar todos los datos (Restablecer datos de fábrica).
- El sistema desplegará una pantalla de confirmación requiriendo el código de seguridad de servicio técnico oficial (predeterminado de fábrica para administradores).
- El operador ingresará el código de seguridad y seleccionará Restablecer Teléfono / Dispositivo.
- La pantalla se tornará negra y el sistema iniciará el borrado seguro del almacenamiento eMMC/UFS, mostrando un indicador de progreso gráfico.
- El equipo se reiniciará automáticamente al cabo de tres a cinco minutos, iniciando el asistente de bienvenida para configuración de idioma, fecha, hora y conexión a la red Wi-Fi de la clínica.
- Una vez conectada la red, el operador introducirá las credenciales de la clínica en la aplicación Bitmoji K33 para descargar automáticamente los historiales de pacientes desde la nube.
7.4. Criterios de Derivación a Soporte de Ingeniería Biomédica (Nivel 2 y 3)
El operador deberá abstenerse de cualquier otra acción y proceder a suspender de inmediato el uso del equipo, desconectando el cable de alimentación, ante la presencia de cualquiera de los siguientes hallazgos críticos de Nivel 2 (Servicio Técnico Autorizado en Taller) o Nivel 3 (Fábrica / Sustitución de Componentes Mayores):
- Presencia de humo, emanación de calor excesivo localizado en la base o en la columna, o percepción de olor característico a material fenólico o baquelita quemada.
- Ruidos acústicos anómalos provenientes de la fuente conmutada interna, tales como chasquidos repetitivos de alta tensión, chirridos piezoeléctricos o zumbidos mecánicos intensos.
- Falla permanente de uno o más de los 8 espectros de emisión luminosa interna (por ejemplo, el disparo de luz UV o polarizada paralela no destella durante el escaneo, evidenciando daño en la placa controladora de corriente constante de los LEDs).
- Daño físico visible, grietas mecánicas en la articulación cilíndrica de fijación de la pantalla HMI o fractura del cristal de captura fotométrica.
- Código de error recurrente en el software que indique Fallo crítico de inicialización de cámara CMOS o Comunicación con sensor de imagen perdida permanentemente tras un ciclo en frío.
Para reportar la falla a soporte técnico oficial, el operador recopilará de forma obligatoria los siguientes datos:
- Número de identificación y serie del equipo (localizado en la etiqueta de la base inferior).
- Versión exacta del firmware y del software instalada (consultable en el menú Información del Sistema).
- Fotografía de alta definición o captura de pantalla donde se visualice el código de error numérico arrojado por la plataforma.
- Descripción cronológica exacta de la maniobra realizada al momento de manifestarse la anomalía técnica.
