Cavitación Ultrasónica con Radiofrecuencia y Lipoláser
Modelo Oficial: Kim8 6en1 • Categoría: Equipos de Radiofrecuencia y Cavitación
Portada e Índice
MANUAL DE INSTALACION, MANTENIMIENTO Y USO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Catálogo de Accesorios
- Desembalaje Seguro, Inspección Inicial y Reconocimiento Físico de Componentes
- Instrucciones de Instalación Física, Montaje Mecánico y Conexión Eléctrica
- Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
- Guía de Manejo, Operación Diaria y Mejores Prácticas de Trabajo Clínico-Técnico
- Mantenimiento Preventivo, Limpieza y Cuidado Integral del Equipo y Accesorios
- Solución y Detección de Fallas Comunes (Troubleshooting Nivel Técnico y Operador)
Ficha Técnica Oficial, Especificaciones del Equipo y Catálogo de Accesorios
1. Ficha Técnica Oficial, Especificaciones del Equipo y Catálogo de Accesorios
Arquitectura Estructural, Chasis y Filosofía de Diseño Biomédico

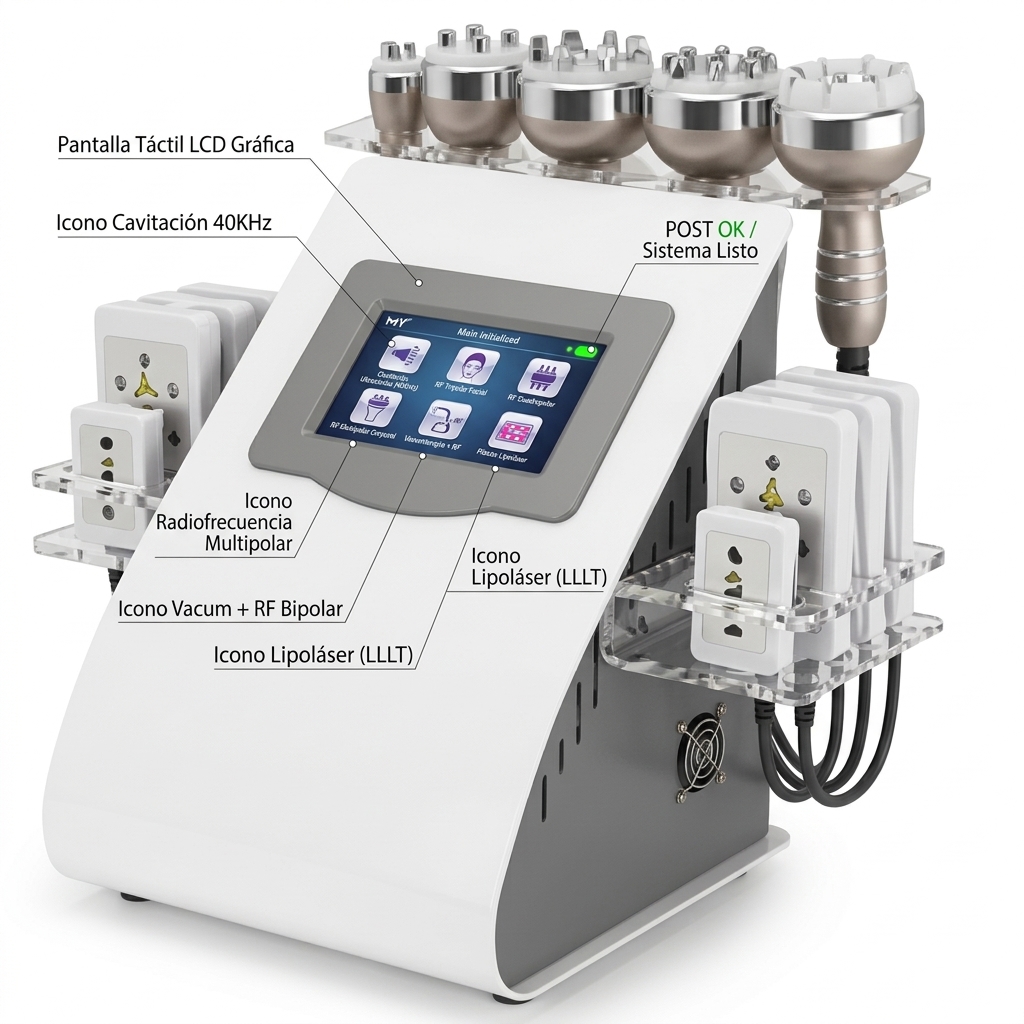

La consola electromédica modular multifuncional Kim8 6en1 ha sido concebida bajo criterios rigurosos de ingeniería biomédica para tratamientos dermoestéticos avanzados no invasivos. Su diseño integra en un único módulo central cuatro vectores físicos complementarios: ondas acústicas de cavitación ultrasónica, campos electromagnéticos de radiofrecuencia resistiva y capacitiva, dinámica de fluidos por presión subatmosférica (vacumterapia) y biofotomodulación mediante láser de baja intensidad (LLLT).
El chasis del equipo presenta una arquitectura híbrida de sobremesa (desktop) dividida estructuralmente en dos secciones principales:
- Carenado frontal y base inferior: Fabricado mediante inyección de polímero termoplástico de acrilonitrilo butadieno estireno (ABS) de alto impacto con terminación superficial blanca brillante. Este componente otorga una resistencia química sobresaliente contra geles conductores acuosos, aceites de masaje y desinfectantes hospitalarios, actuando a la vez como aislamiento dieléctrico primario entre el usuario y la electrónica interna.
- Cuerpo estructural y panel posterior: Construido en chapa de acero electrogalvanizado de 1.2 milímetros, recubierto con pintura termoendurecible de aplicación electrostática en color gris antracita mate. Este bastidor metálico conforma una jaula de Faraday que confina las emisiones radiadas de radiofrecuencia, evitando interferencias electromagnéticas externas y garantizando una sólida masa mecánica conectada al conductor de tierra de protección.
La distribución geométrica del equipo obedece a un prisma truncado con centro de gravedad deliberadamente rebajado. El plano inclinado frontal mantiene una angulación de 48 grados con respecto a la horizontal. Dicha disposición optimiza la visibilidad de la pantalla de cristal líquido y minimiza la fatiga por flexión cervical del operador, tanto en bipedestación como en posición sedente. La estabilidad mecánica en reposo y durante la extracción de los manípulos está asegurada por cuatro apoyos elastoméricos antideslizantes fijados a la base, cuya densidad amortigua las vibraciones mecánicas generadas por la bomba de vacío y las resonancias armónicas del transductor acústico.
En el lateral derecho del cuerpo de acero se aloja un sistema de termorregulación mixta compuesto por cuatro toberas longitudinales de convección pasiva y un puerto activo de evacuación forzada, dotado con un ventilador axial de corriente continua de alta durabilidad protegido por una rejilla metálica de cuatro puntos de anclaje. Este conjunto garantiza que los puentes térmicos de los transistores MOSFET de radiofrecuencia y la fuente de poder interna no superen las curvas críticas de temperatura operativa.

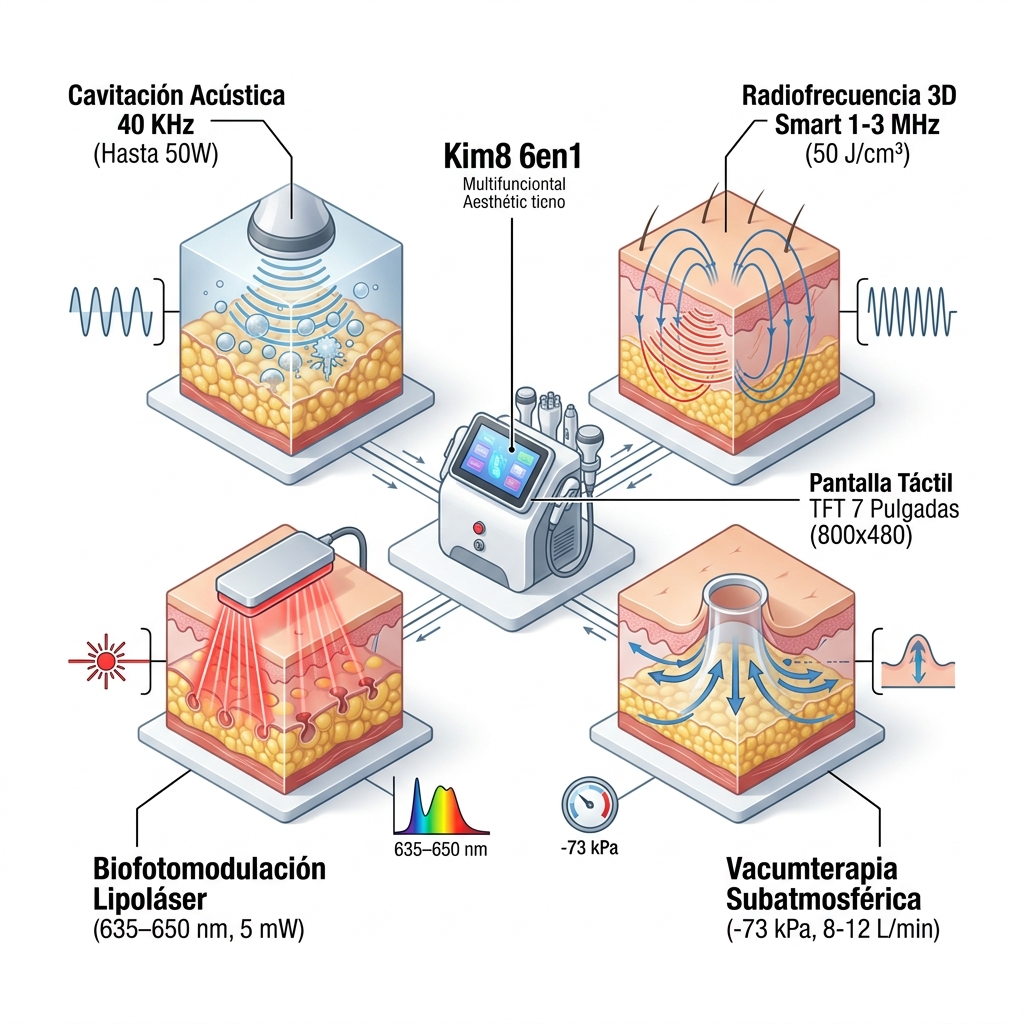

Especificaciones Técnicas Oficiales y Parámetros Operativos del Sistema
A continuación se detallan las especificaciones metrológicas y electromecánicas que gobiernan el funcionamiento de la consola Kim8 6en1:
- Tensión de alimentación eléctrica: Rango universal autoconmutable o seleccionable de 110V a 220V de corriente alterna, con tolerancia de fluctuación de ±10%, frecuencia de red de 50 a 60 Hz.
- Potencia eléctrica total consumida: Consumo nominal variable entre 130 W y 350 W en régimen de carga máxima simultánea.

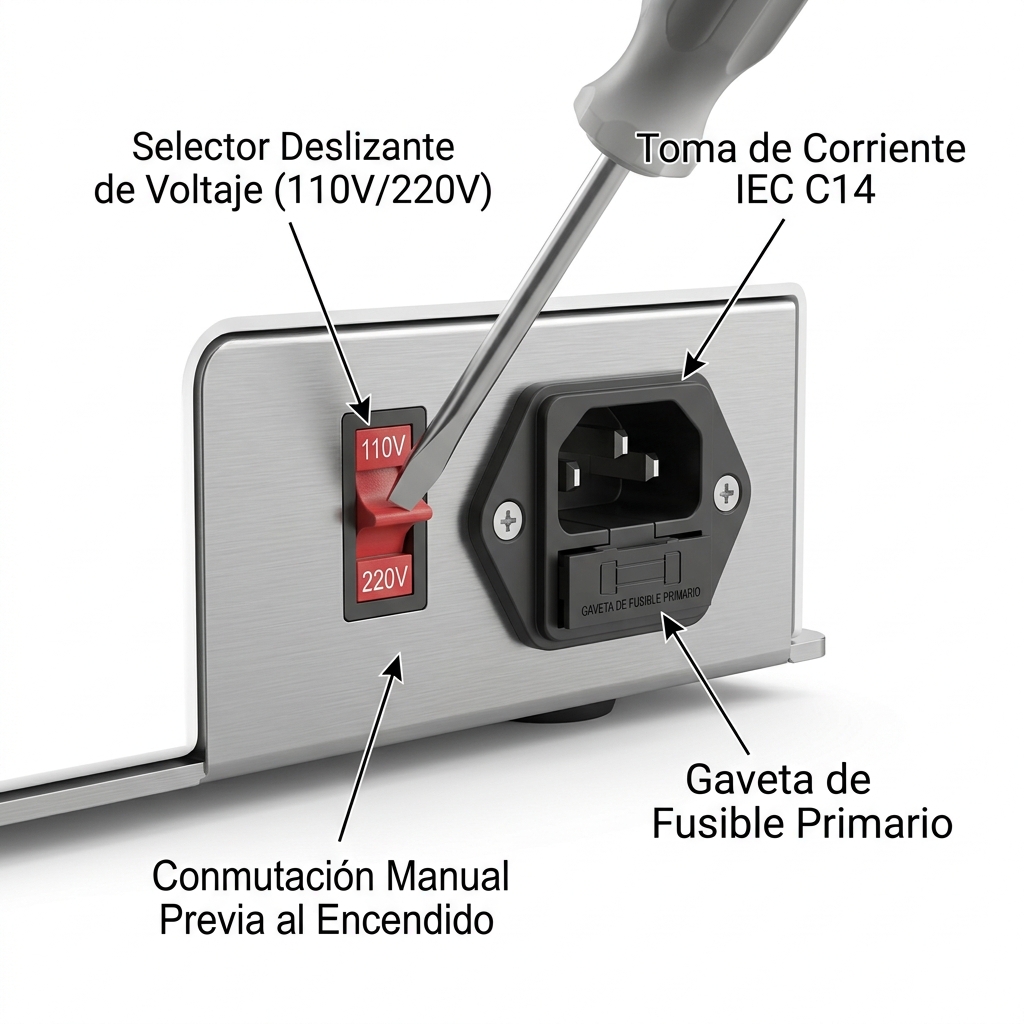

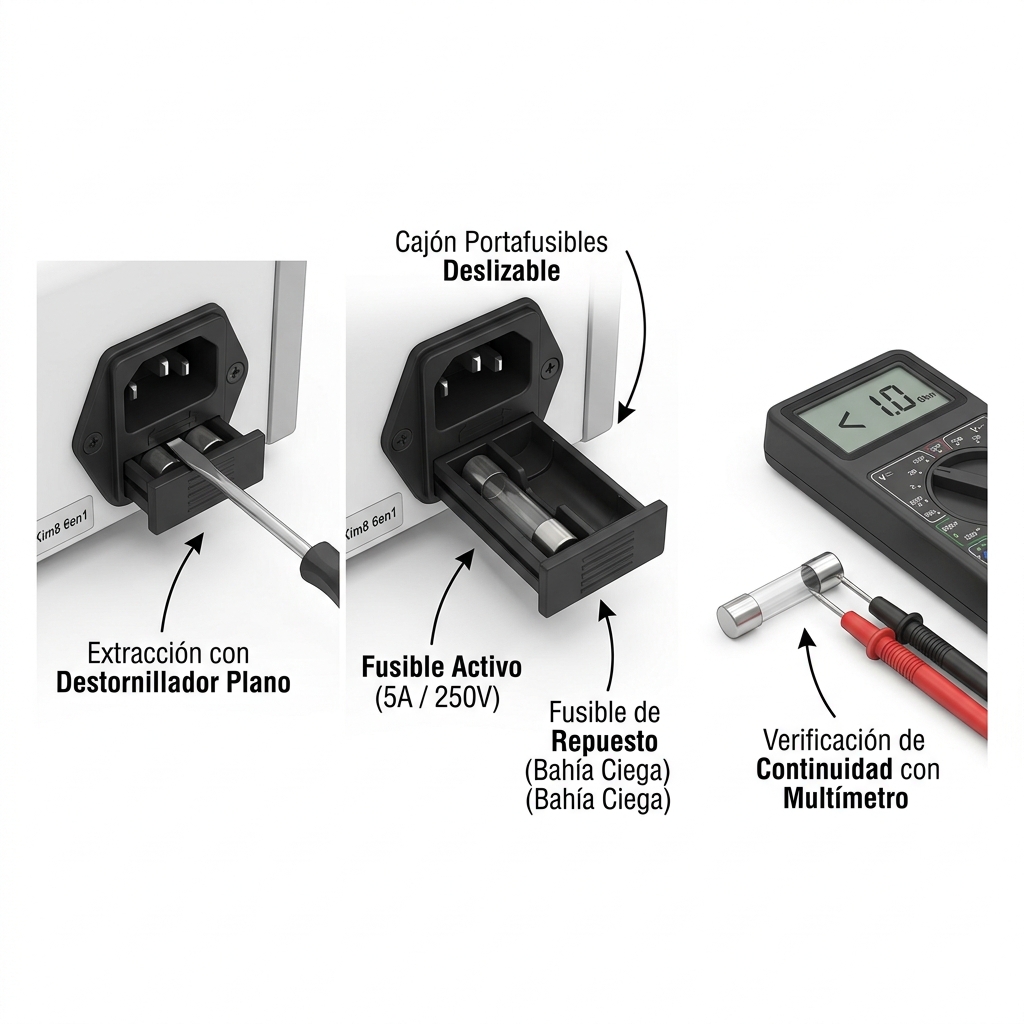

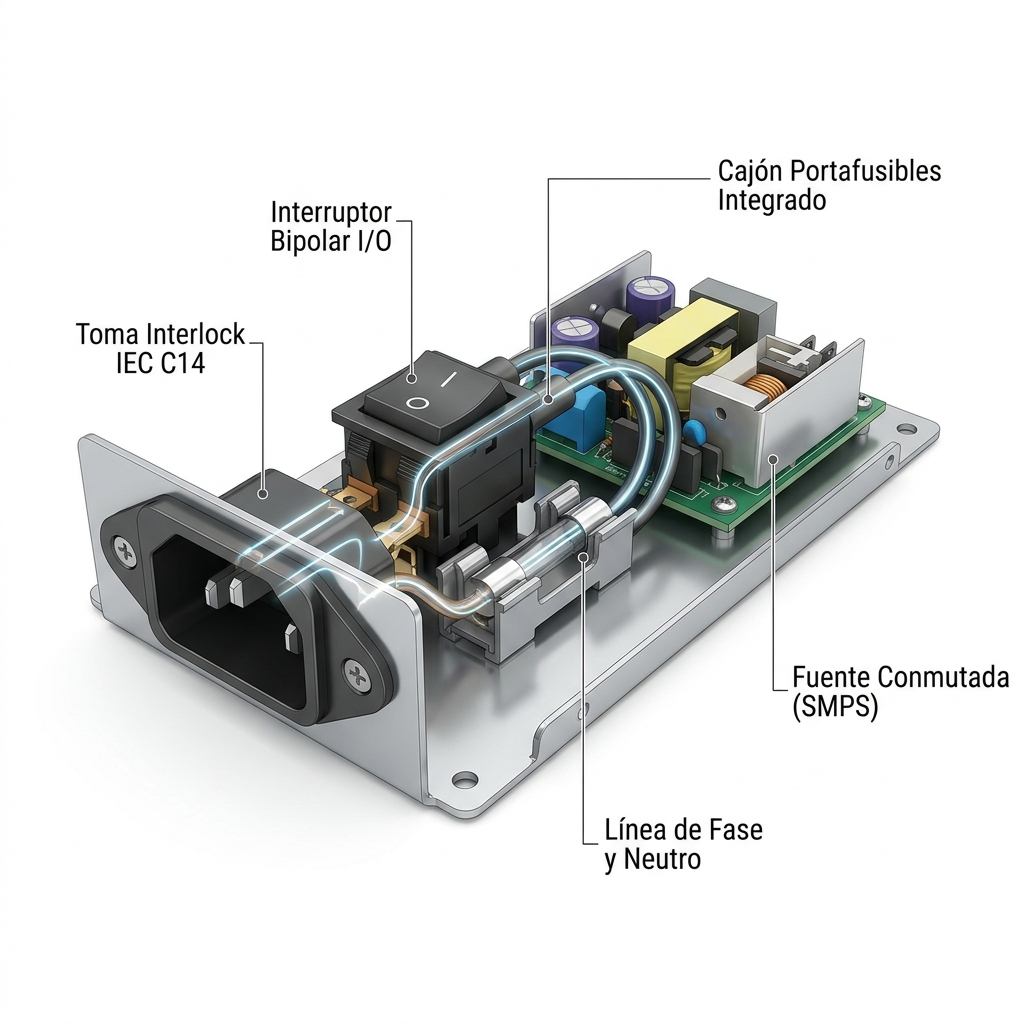

- Sistema de protección eléctrica: Fusible cilíndrico cerámico de acción rápida de 5A/250V (5×20 mm) integrado en la base de entrada de red IEC C14 con toma de tierra activa.
- Módulo de Cavitación Ultrasónica (Tecnología Unoisetion 2.0):
- Frecuencia acústica de emisión: 40 KHz nominales (oscilador sintonizado con variación dinámica de frecuencia para evitar el calentamiento excesivo del cabezal).
- Potencia acústica de salida: Hasta 50 W ajustables.
- Densidad de potencia máxima: 3 W/cm² sobre la superficie del emisor.

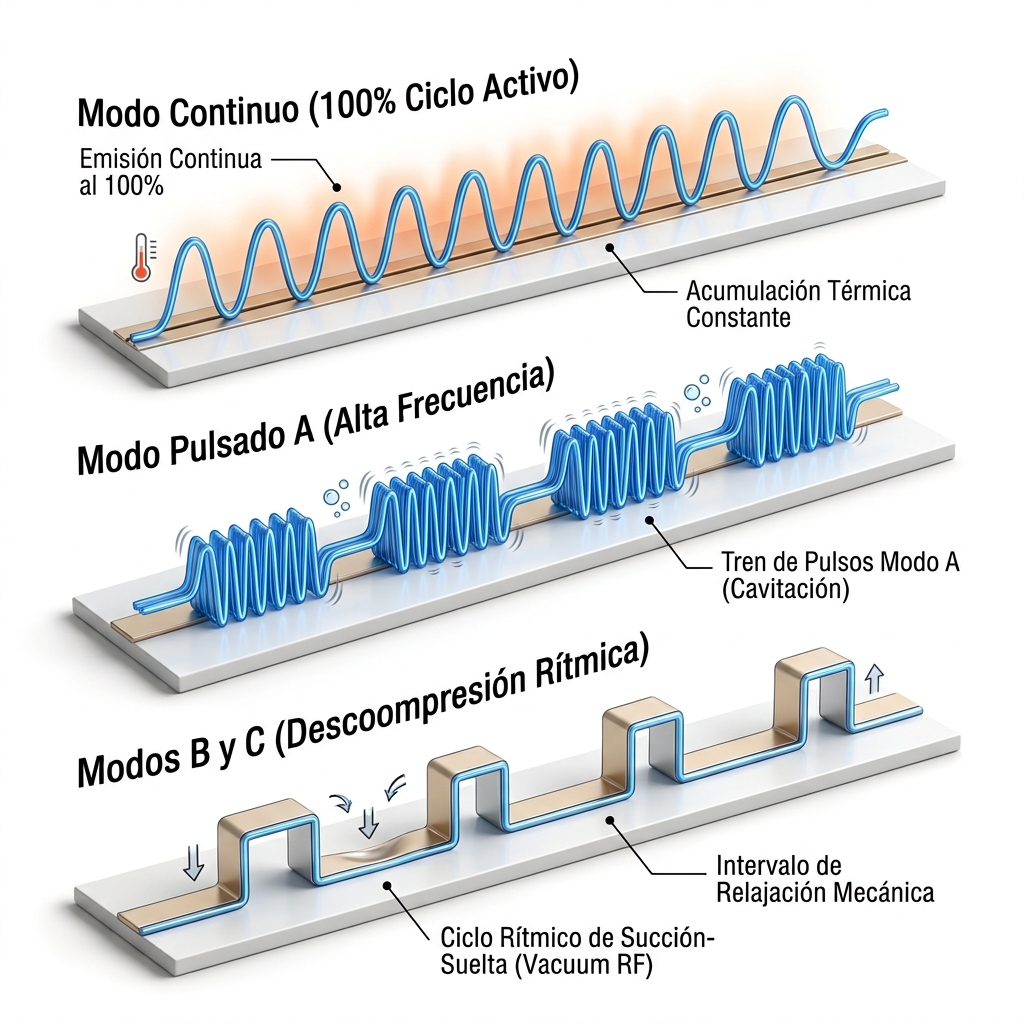

- Modo de emisión: Continuo y pulsado (modulado en baja frecuencia para control de la acumulación térmica tisular).
- Transductor acústico: Cerámica piezoeléctrica PZT (titanato zirconato de plomo) de alta eficiencia acústico-mecánica.
- Módulo de Radiofrecuencia (Tecnología RF 3D Smart):
- Rango de frecuencia portadora: Oscilación electromagnética de 1 MHz a 3 MHz.
- Formas de onda: Senoidal pura sintetizada digitalmente.
- Potencia máxima entregada por canal: Hasta 50 J/cm³ dependiendo de la impedancia del tejido diana.
- Topologías de electrodos: Configuraciones bipolar concéntrica, tripolar planar, cuadrupolar focalizada y sextupolar corporal.
- Densidad de corriente máxima: Limitada electrónicamente para prevenir el efecto de arco eléctrico y quemaduras superficiales.
- Circuito Electro-Neumático de Vacío (Vacumterapia):
- Tipo de generador neumático: Bomba electromecánica de diafragma bicilíndrico libre de aceite (oil-free).
- Presión negativa máxima: Succión manométrica regulable inferior a -73 kPa (aproximadamente -0.73 bar o 550 mmHg).
- Caudal nominal de aspiración: 8 a 12 litros por minuto.

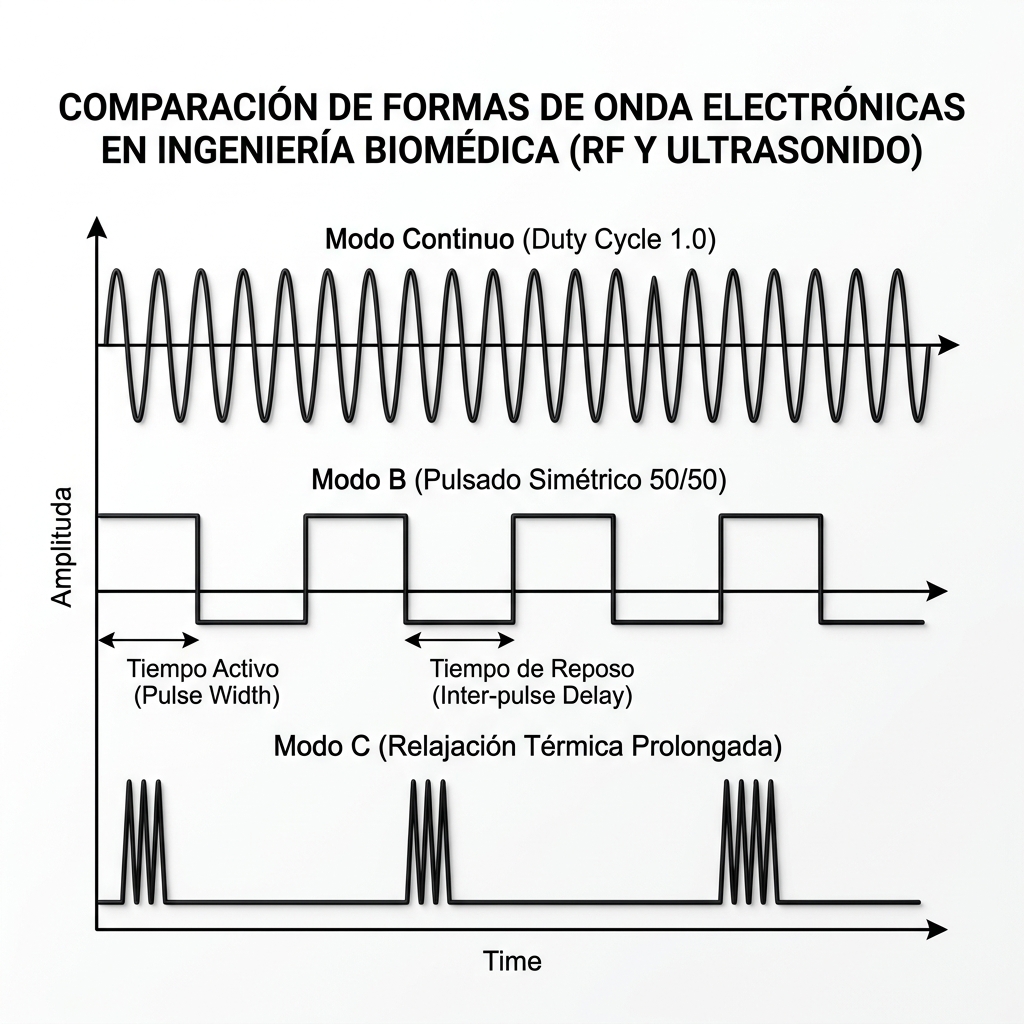

- Modos de pulsación de vacío: Modo continuo y 3 modos alternantes con rampas de descompresión preprogramadas mediante electroválvula de solenoide.
- Módulo de Biofotomodulación Lipoláser (LLLT - Low Level Laser Therapy):
- Longitud de onda óptica de emisión: Espectro visible rojo comprendido entre 635 nm y 650 nm.
- Potencia radiante por emisor diodo: 5 mW por diodo semiconductor de arseniuro de galio y aluminio (GaAlAs).
- Clase de bioseguridad del láser: Láser visible Clase 3R conforme a la norma IEC 60825-1.
- Divergencia del haz óptico: Ángulo de dispersión colimado de 15 a 20 grados para garantizar penetración dérmica y absorción mitocondrial uniforme sin ablación térmica.

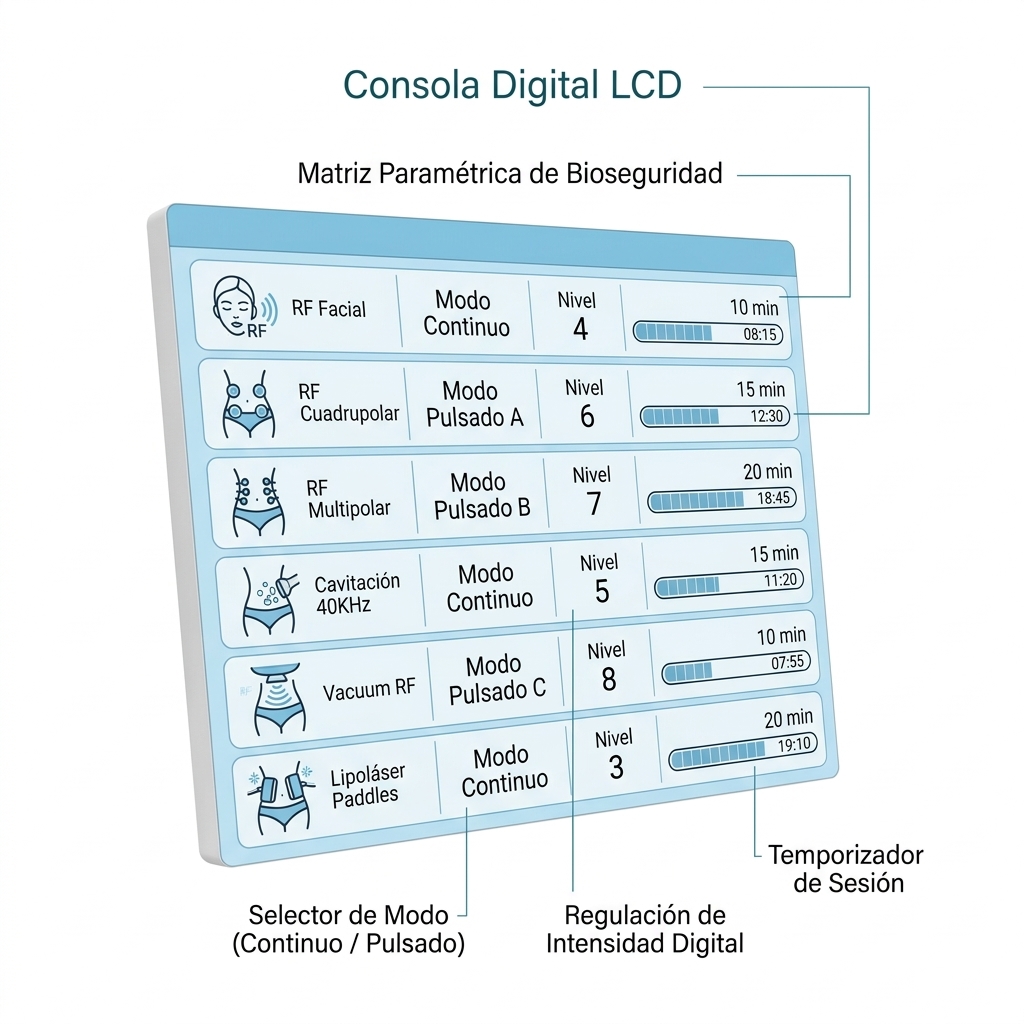

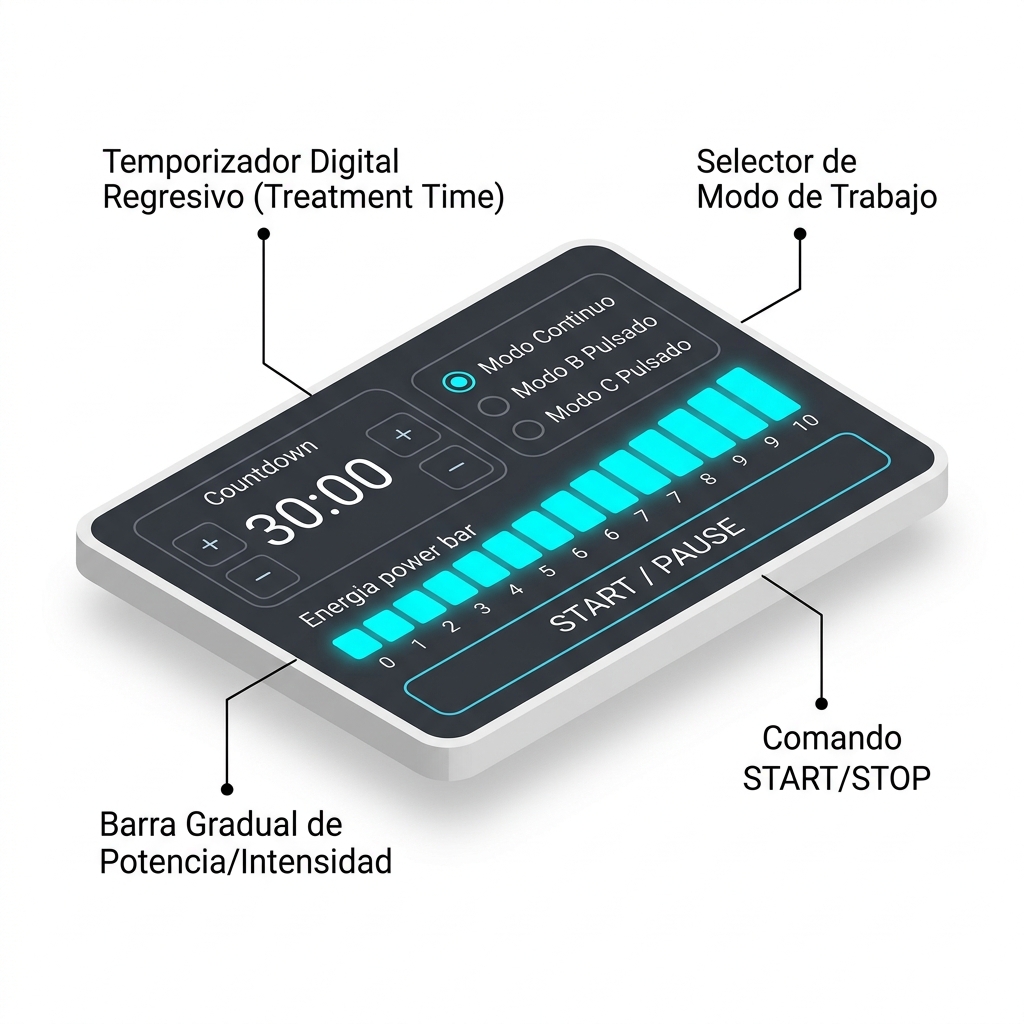

- Interfaz de Control y Visualización:
- Pantalla táctil resistiva / capacitiva a color TFT-LCD de 7 pulgadas.
- Resolución gráfica nativa de 800×480 píxeles.
- Control del ciclo de trabajo, niveles de energía y temporizadores digitales gestionados por arquitectura de microcontrolador integrado de alta velocidad.
- Nivel sonoro ambiental en operación: Inferior a 55 decibeles ponderados en escala A (dBA) a un metro de distancia, atenuado por la tecnología Unoisetion que reduce el zumbido de conducción ósea inducido en el usuario.

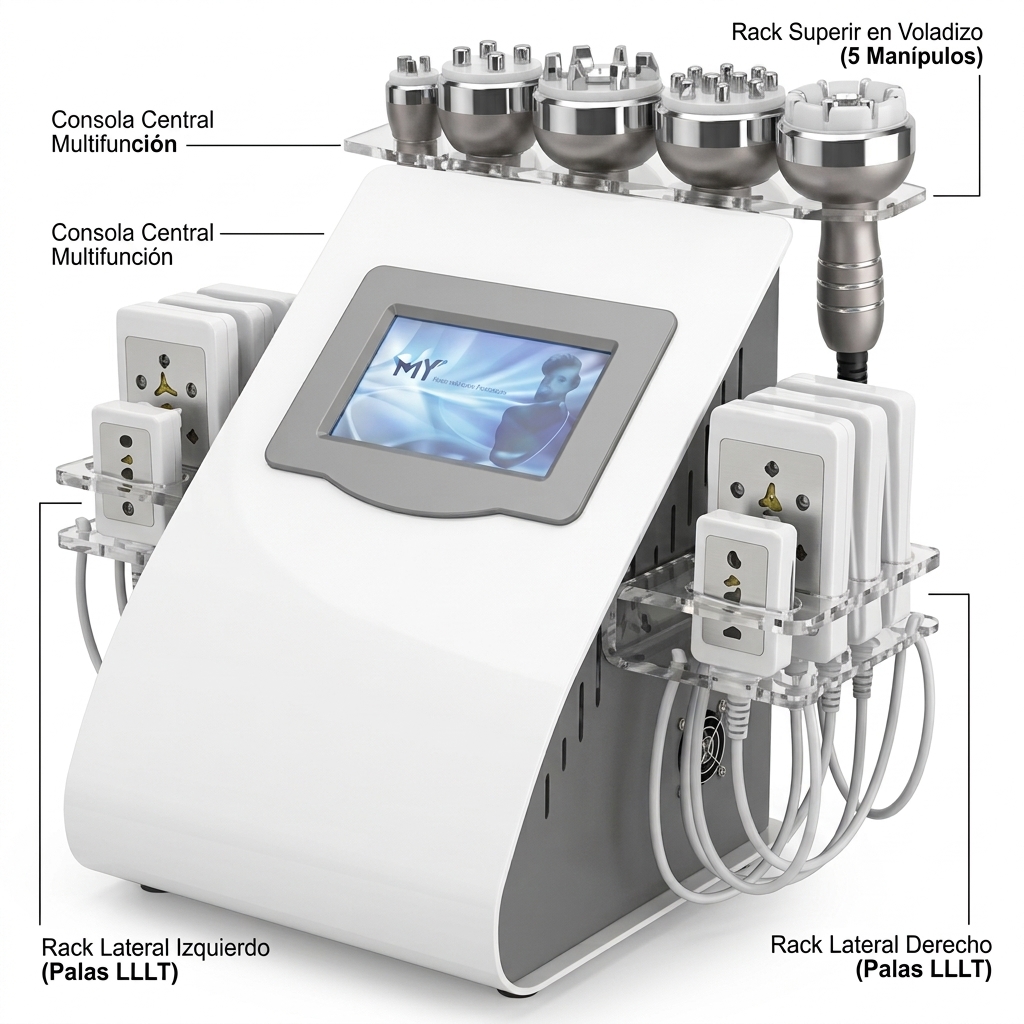

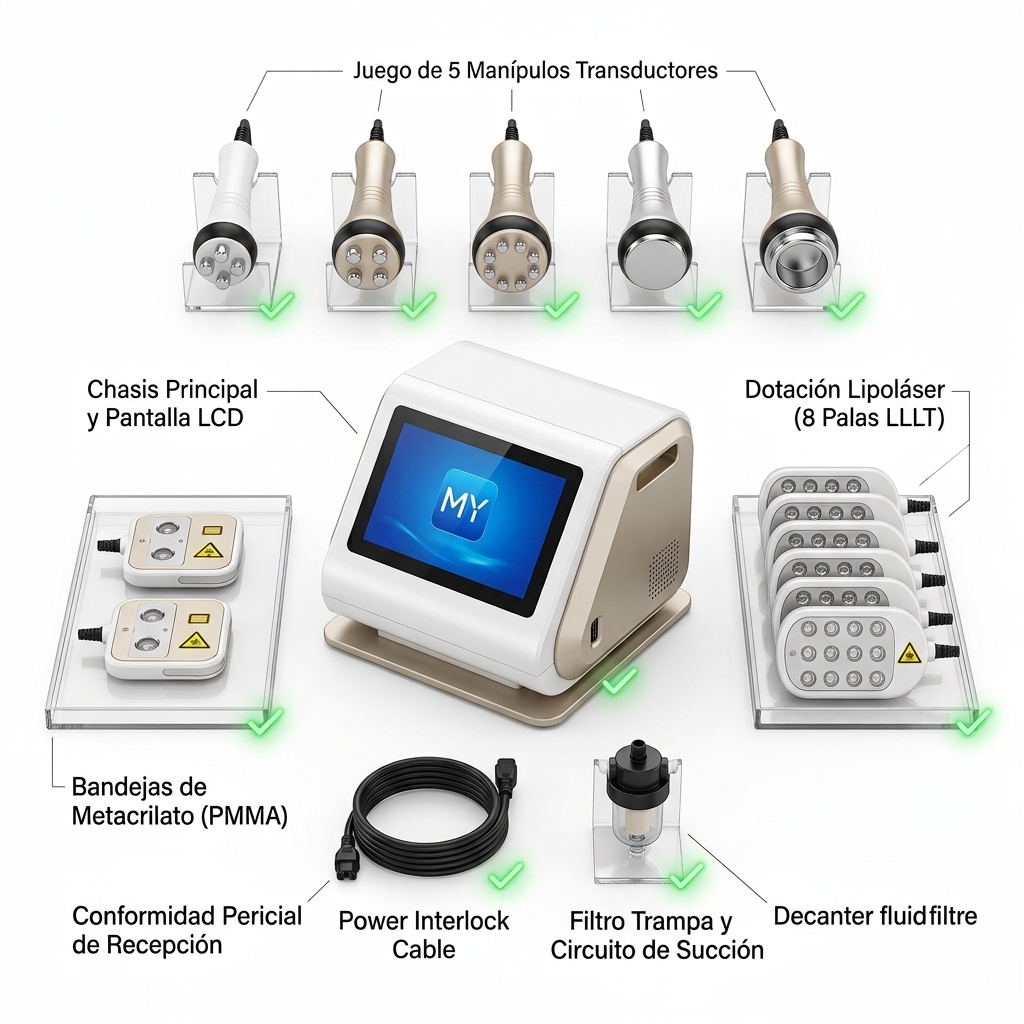

Catálogo Exhaustivo de Accesorios e Instrumental Activo
El sistema integra un repertorio completo de aplicadores electromédicos y accesorios estructurales que deberán ser inventariados minuciosamente por el personal técnico antes de la puesta en marcha inicial.
[ RACK SUPERIOR ]
[RF Bipolar/Tripolar] [RF Cuadrupolar] [RF Vacuum] [RF Sextupolar] [Cavitación 40KHz]
| | | | |
+------------------+--------------+-------------+---------------+
|
[ CONSOLA CENTRAL ]
(Pantalla Táctil)
|
+------------------+------------------+
| |
[ RACK LATERAL IZQ ] [ RACK LATERAL DER ]
- 1 Pala Pequeña (LLLT) - 1 Pala Pequeña (LLLT)

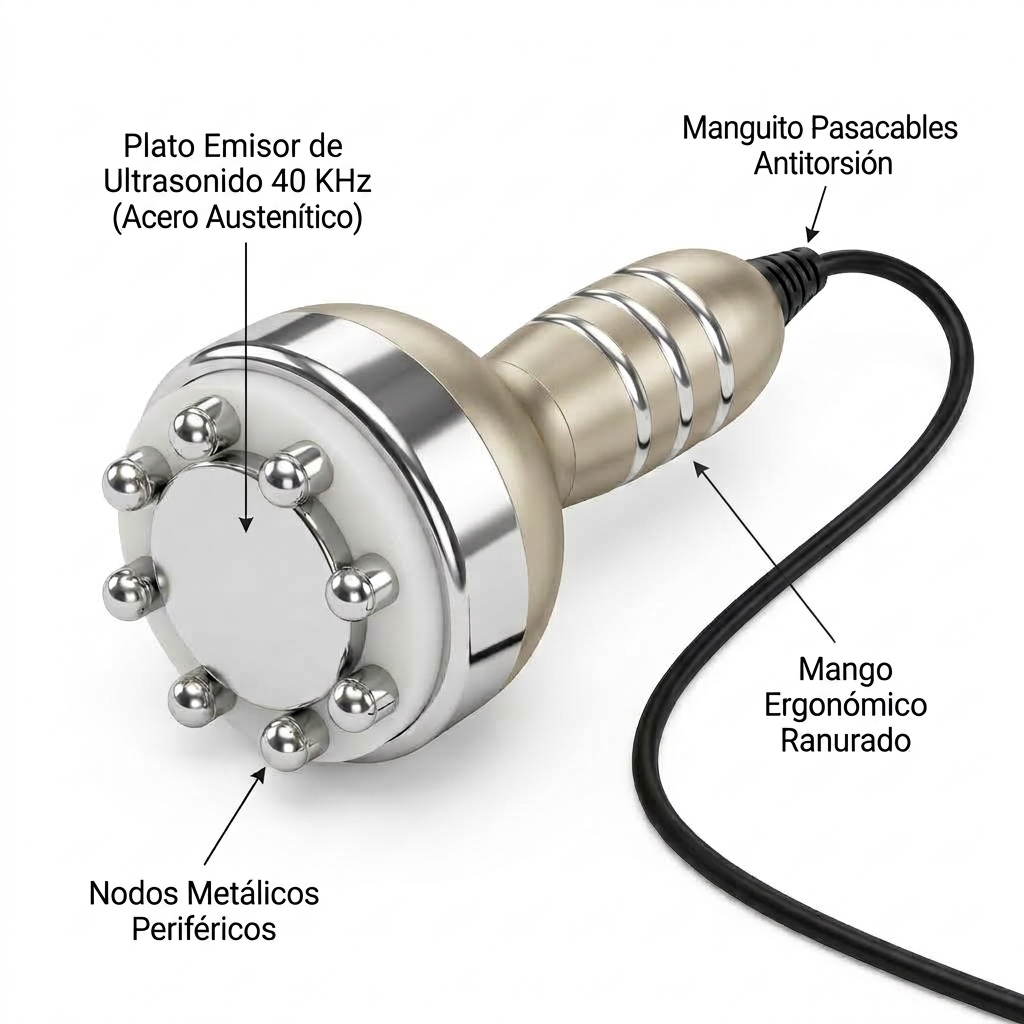

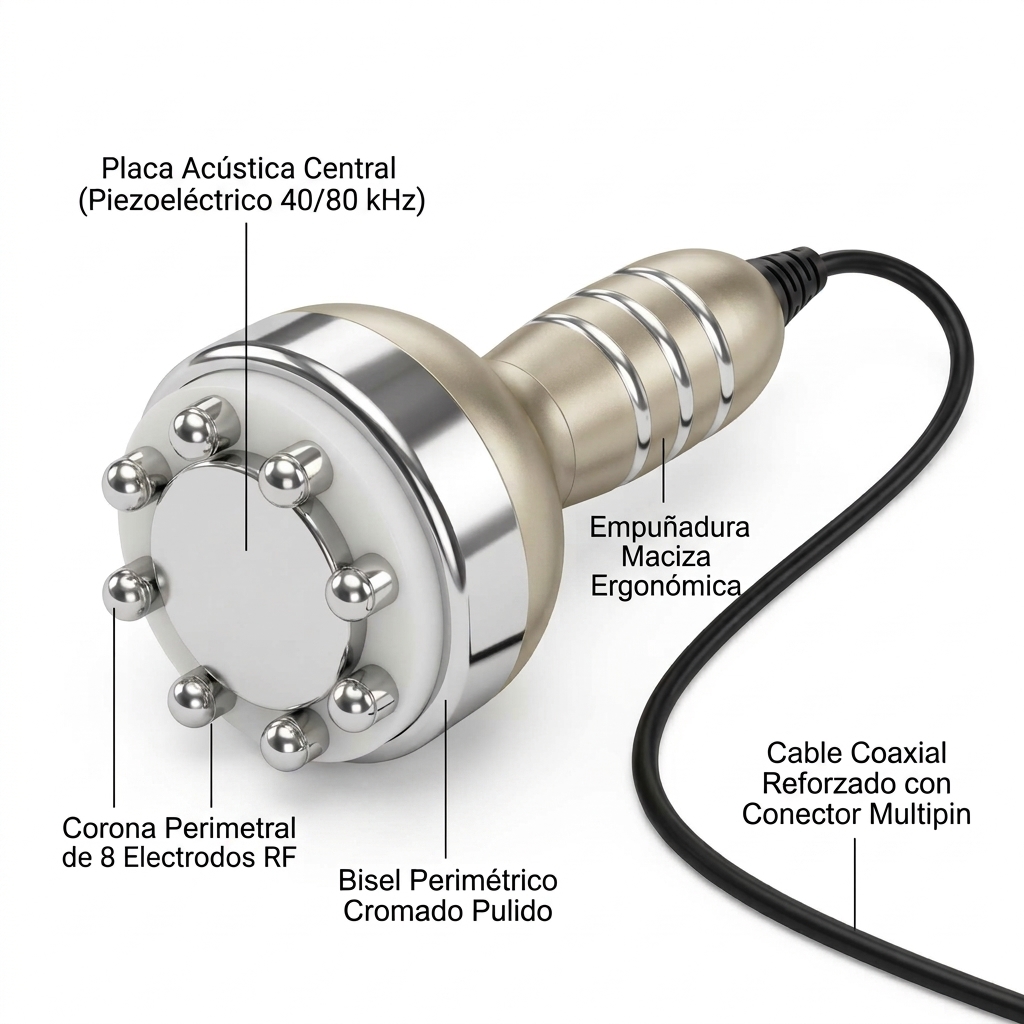

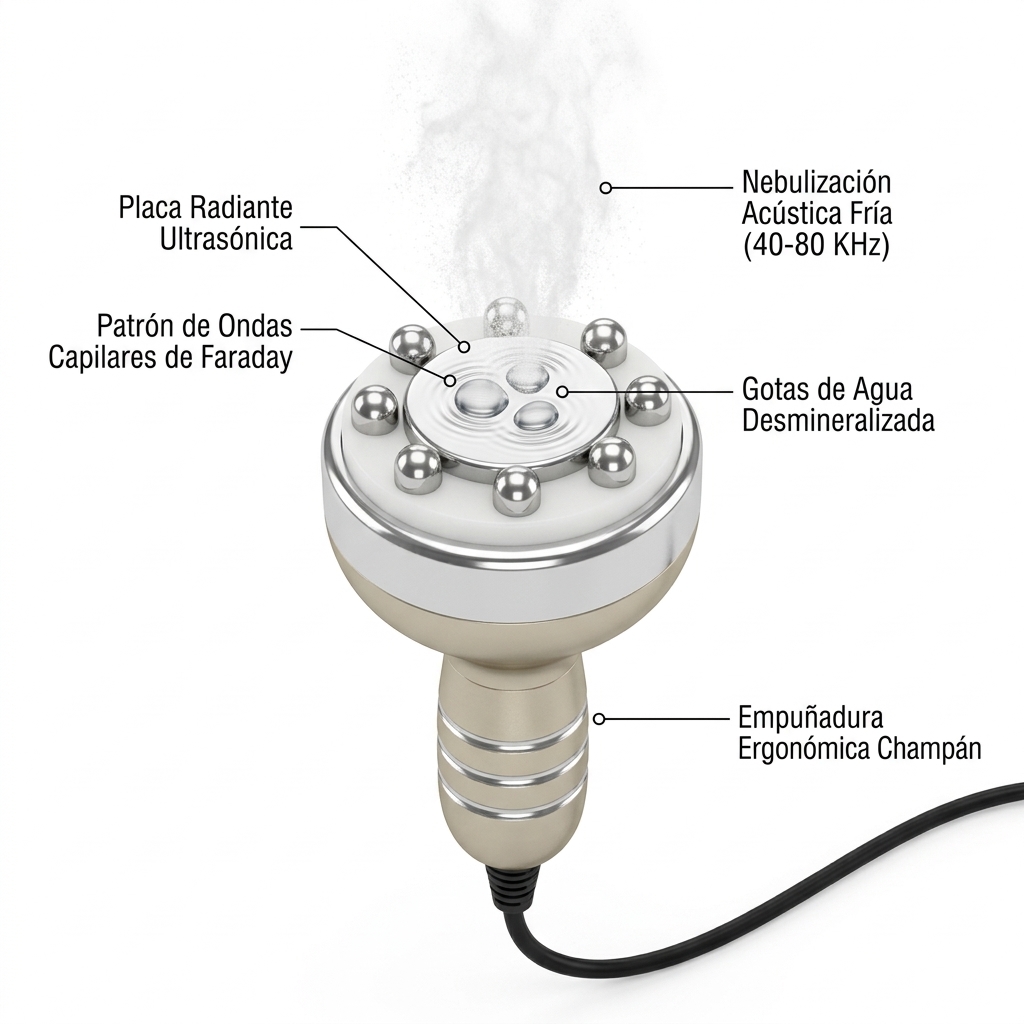

- 3-4 Palas Grandes (LLLT) - 3-4 Palas Grandes (LLLT)1. Cabezal de Cavitación Ultrasónica de 40 KHz

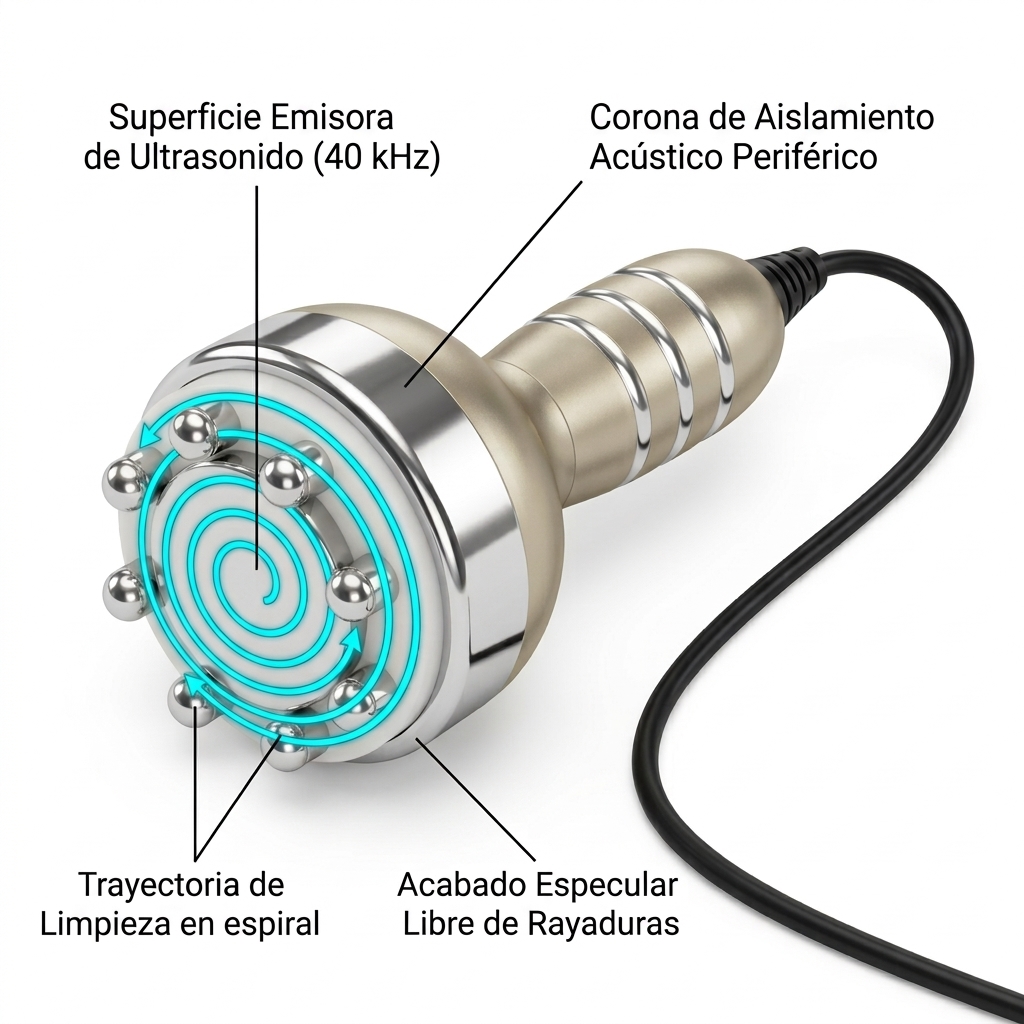

Este aplicador es la pieza de mayor volumen del instrumental activo superior. Cuenta con un mango ergonómico torneado en aleación de aluminio adonizado con estrías de sujeción que evitan el deslizamiento durante el uso de geles viscosos. En su extremo distal se ubica un plato emisor macizo de acero inoxidable austenítico pulido a espejo, acoplado internamente a un transductor piezoeléctrico masivo de 40 KHz.
Rodeando la placa central de emisión ultrasónica se disponen nodos circulares metálicos periféricos que sirven de acoplamiento galvánico para el retorno capacitivo. El cable de conexión sale por la base del mango a través de un manguito elástico de policloropreno (bota de alivio de tensión) que previene el cizallamiento interno de los conductores coaxiales ante flexiones repetidas.

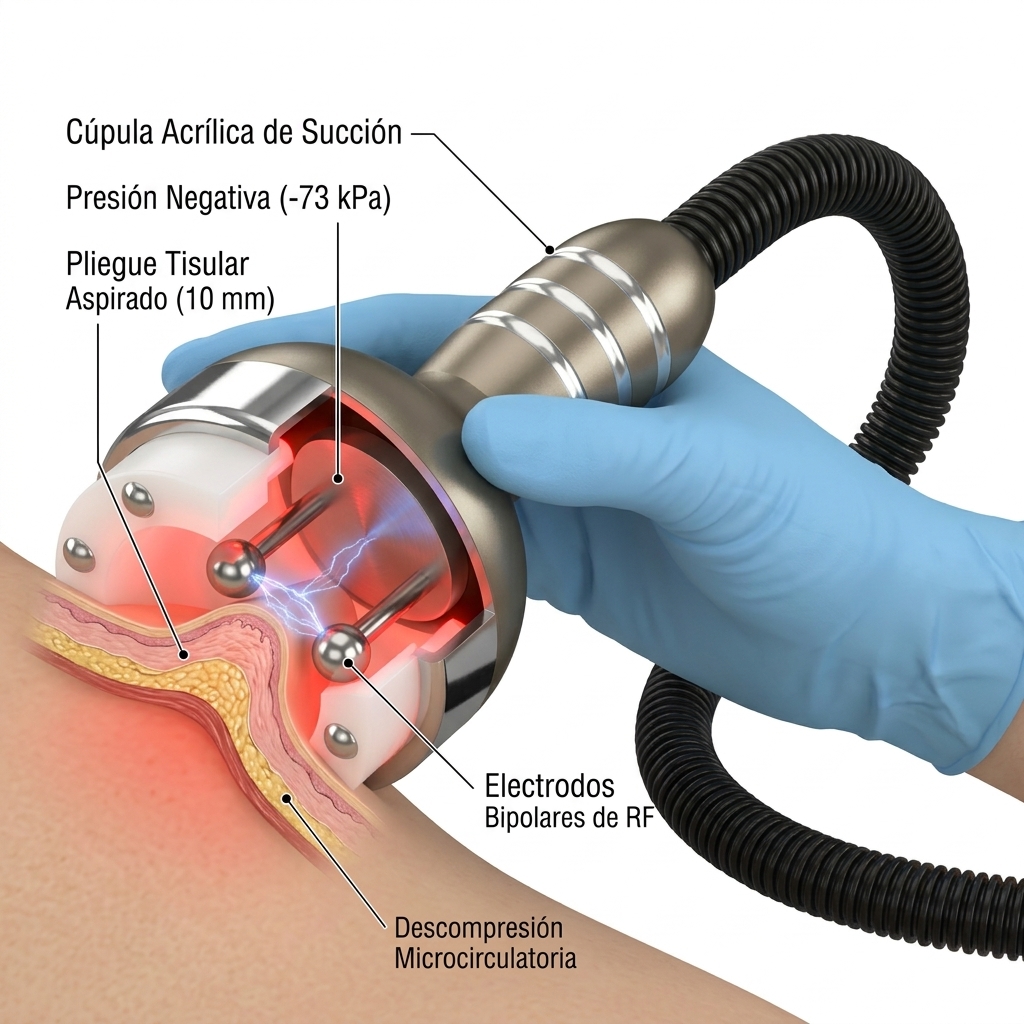

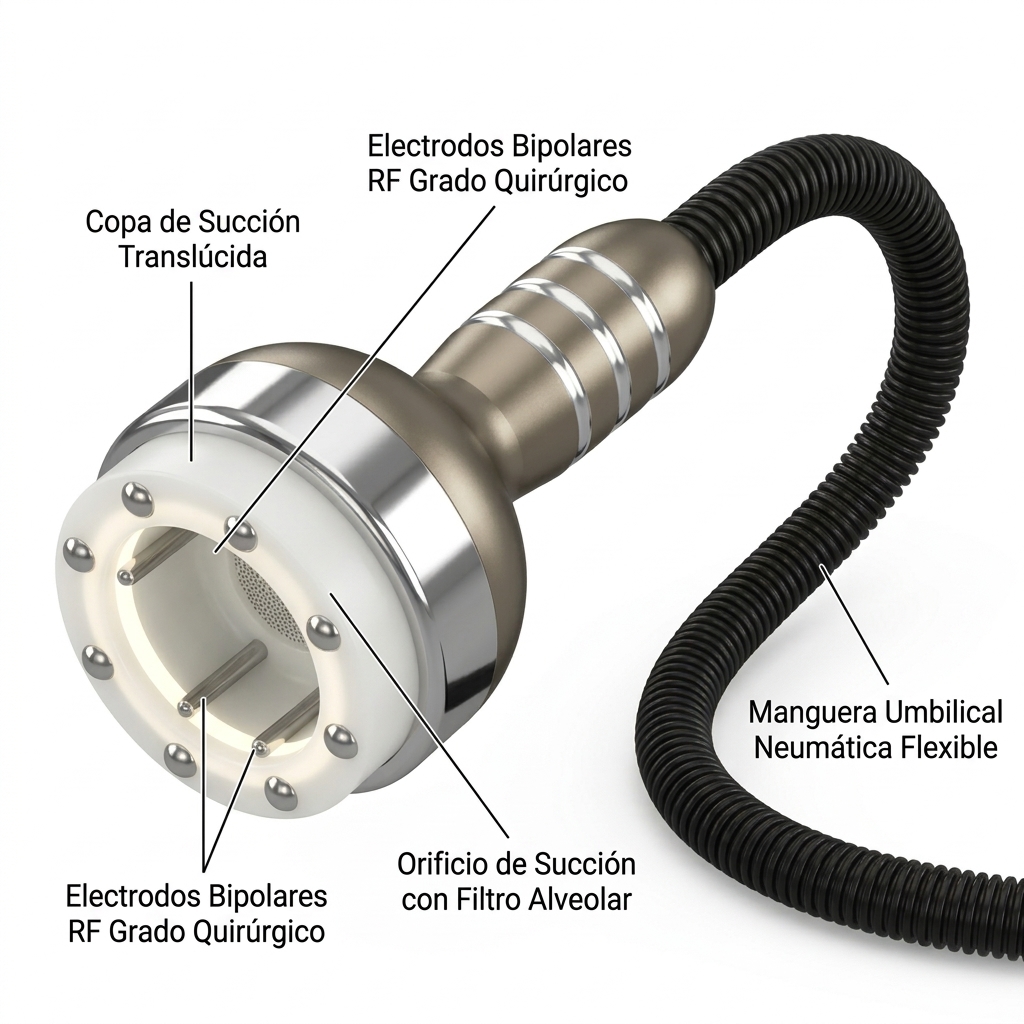

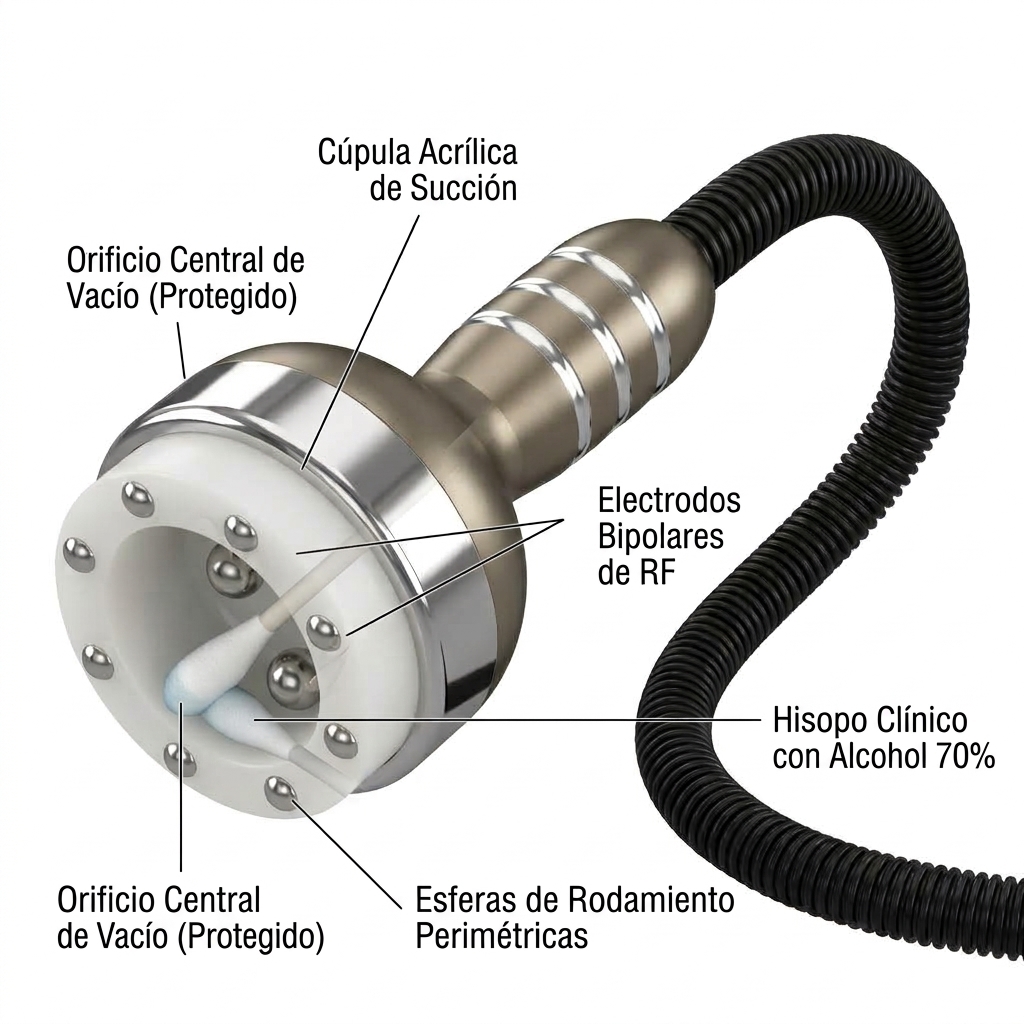

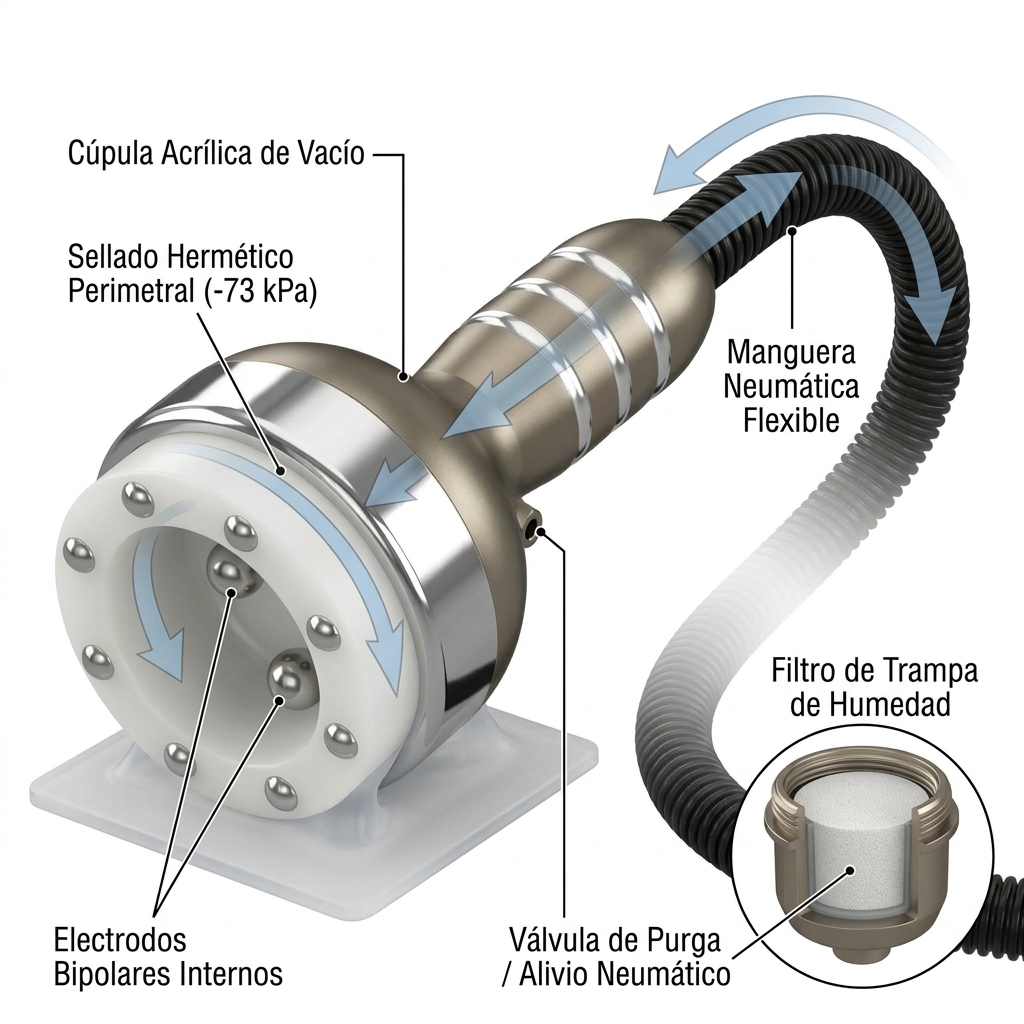

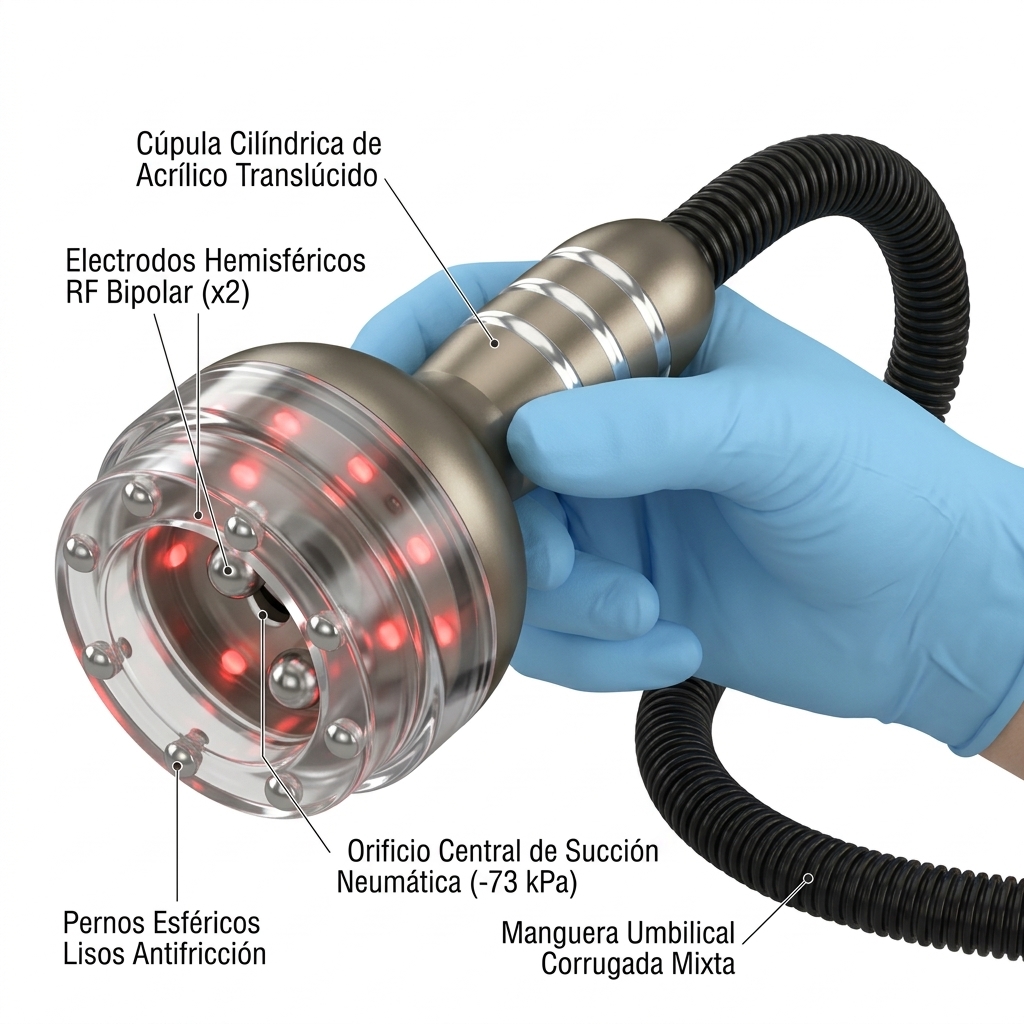

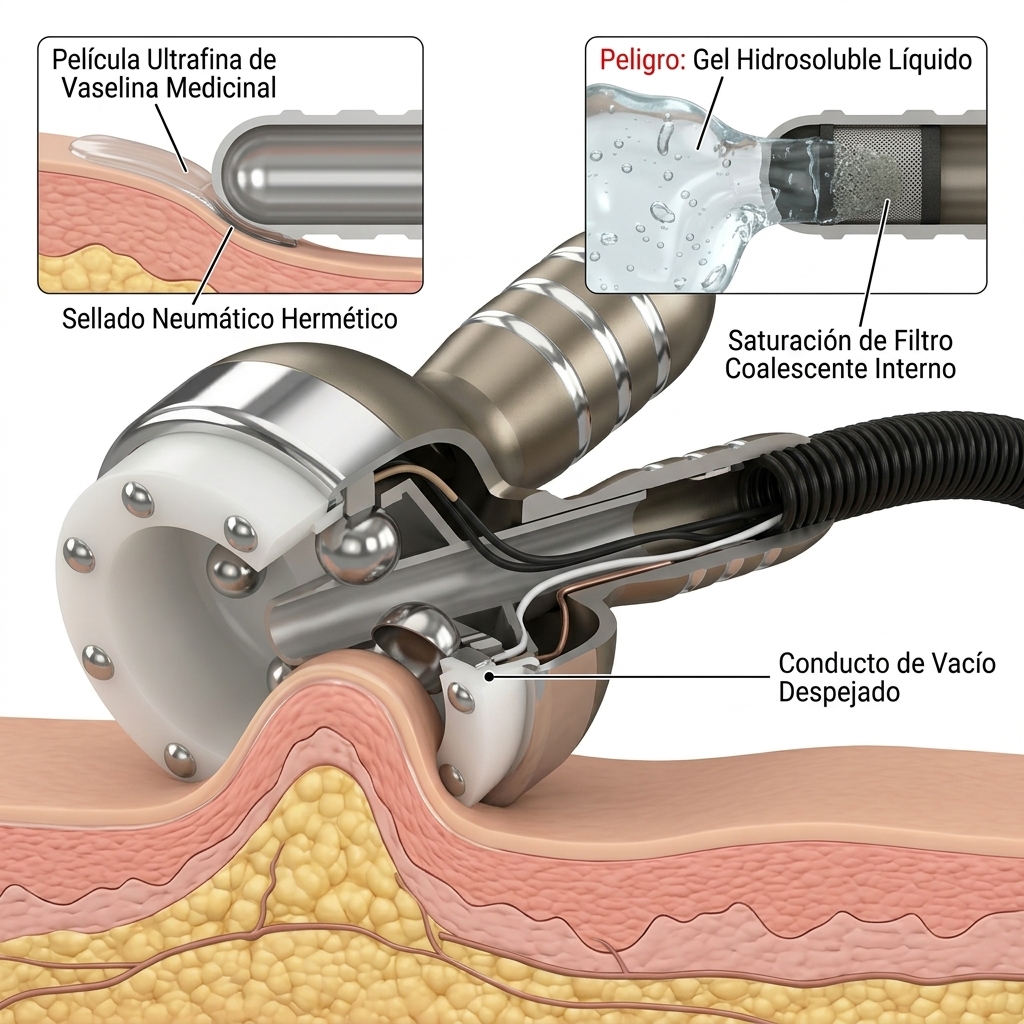

2. Cabezal Combinado de Vacumterapia con Radiofrecuencia Bipolar Integrada
Diseñado específicamente para movilización tisular, remodelación corporal y drenaje linfático asistido. El cuerpo del manípulo está fabricado en polímero técnico transparente y metal cromado, con una cámara de vacío de diseño acampanado.
En los bordes internos de la boca de succión se localizan longitudinalmente dos electrodos de acero inoxidable de grado quirúrgico 316L, conectados al canal de radiofrecuencia. El centro de la copa aloja el orificio neumático de succión conectado directamente a la tubuladura interna de vacío. Este orificio dispone de un filtro alveolar de material poroso para retener aceites o emulsiones antes de que alcancen el circuito electro-neumático central.

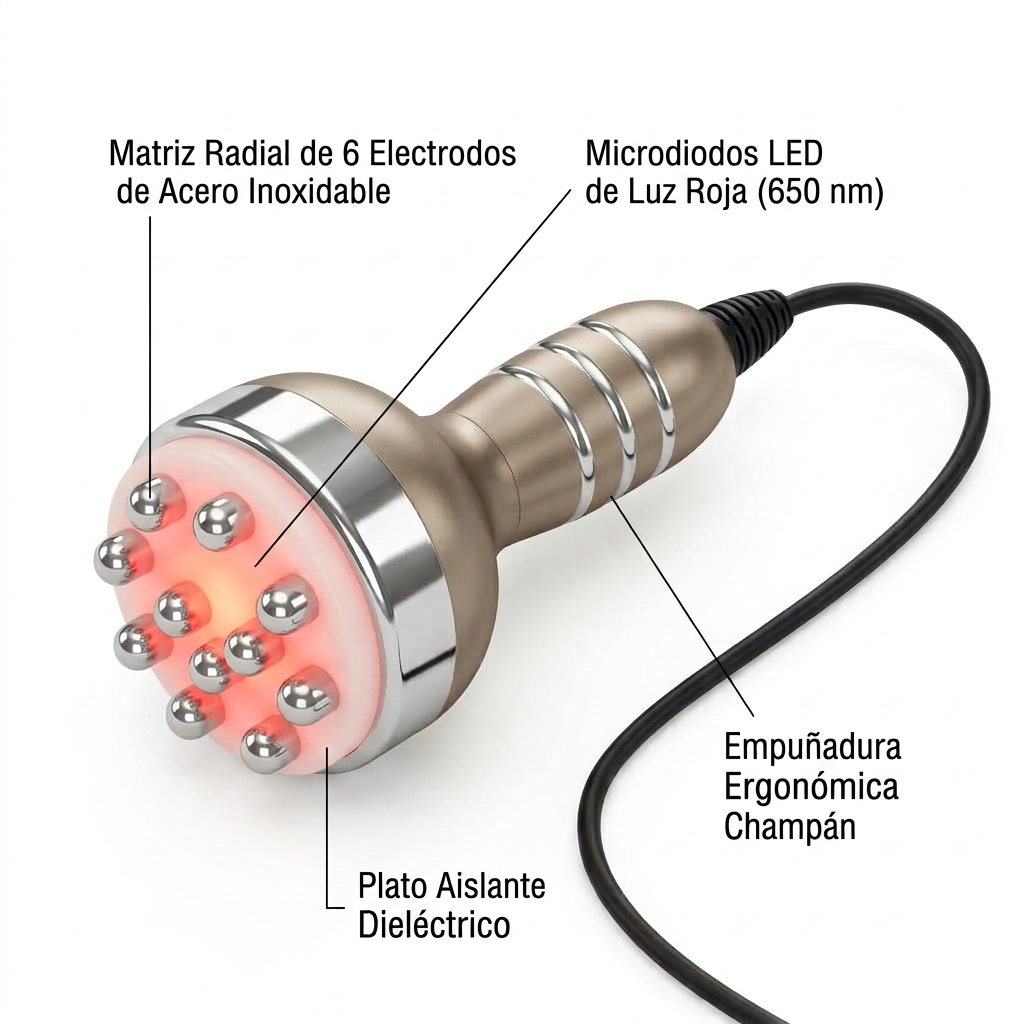

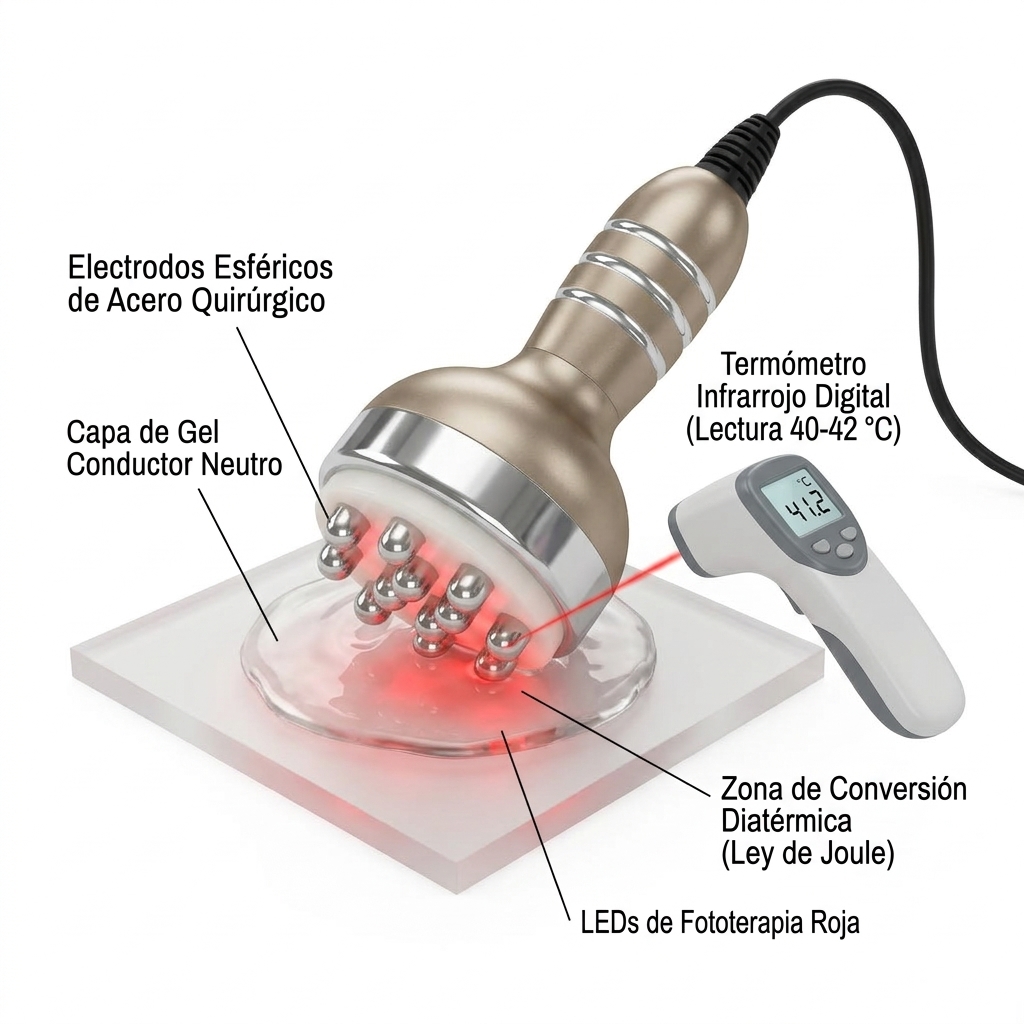

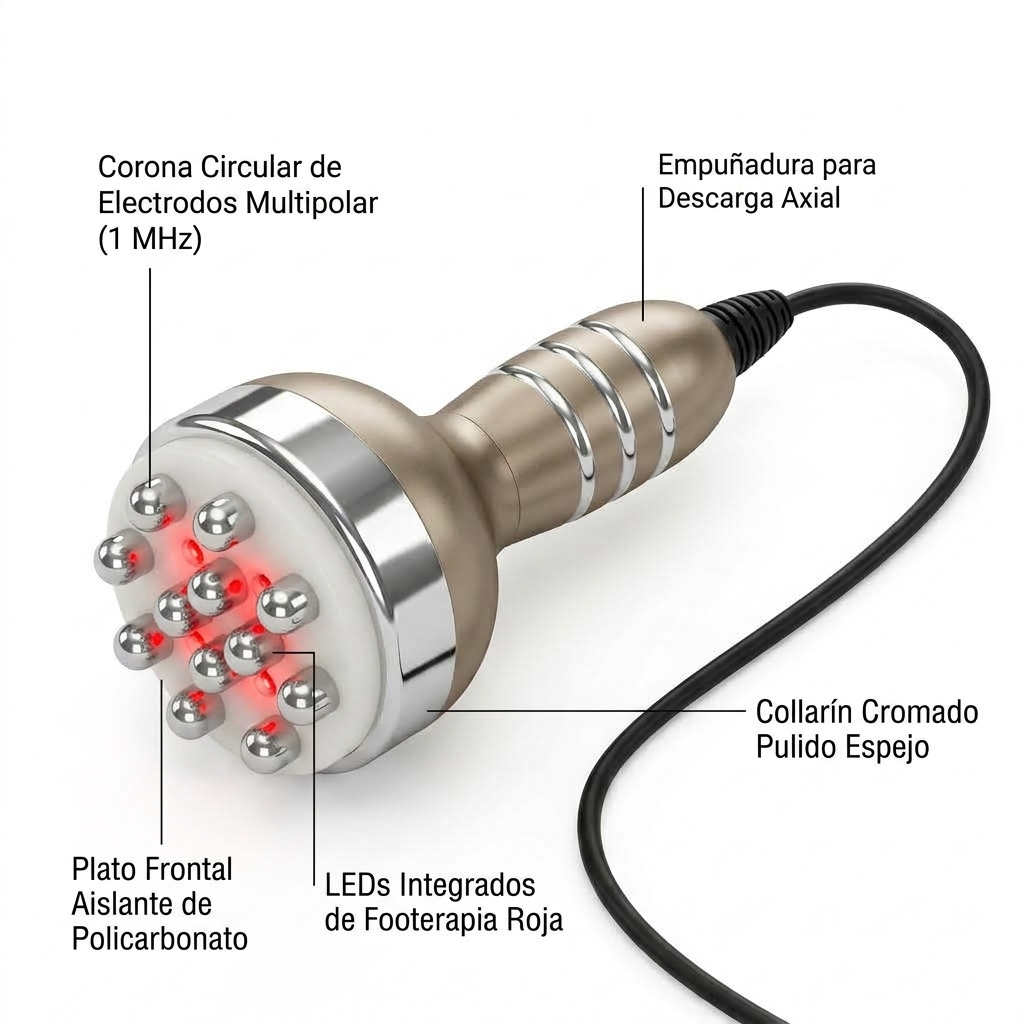

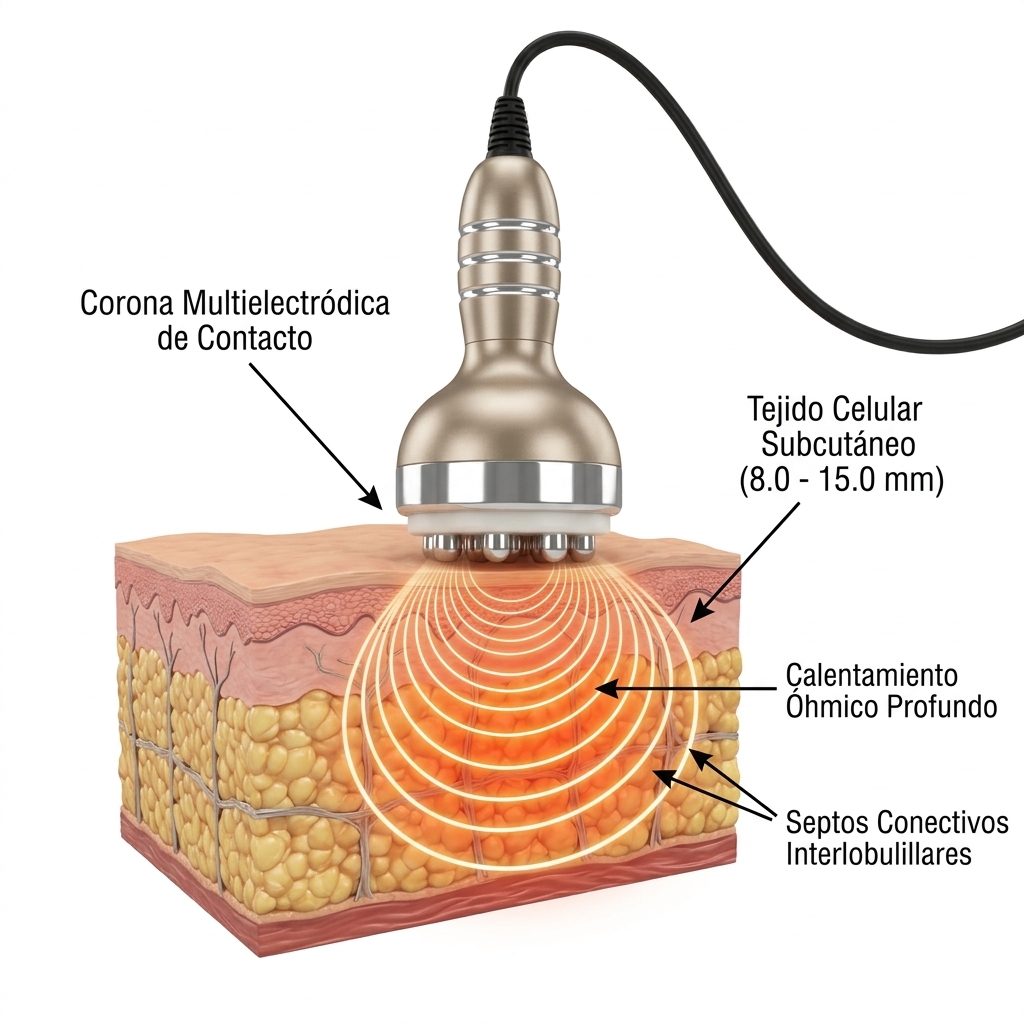

3. Cabezal de Radiofrecuencia Sextupolar Corporal
Instrumento destinado a la termoterapia profunda en zonas anatómicas extensas (abdomen, flancos, glúteos y muslos). Presenta un cuerpo semiesférico metálico en cuyo domo plano frontal se ensamblan radialmente seis electrodos semiesféricos salientes de acero inoxidable.
En la base central de la superficie emisora se incorporan microdiodos emisores de luz roja (longitud de onda de 650 nm) que aportan un efecto bioestimulador superficial sinérgico con el calentamiento volumétrico inducido por las corrientes parásitas de alta frecuencia.

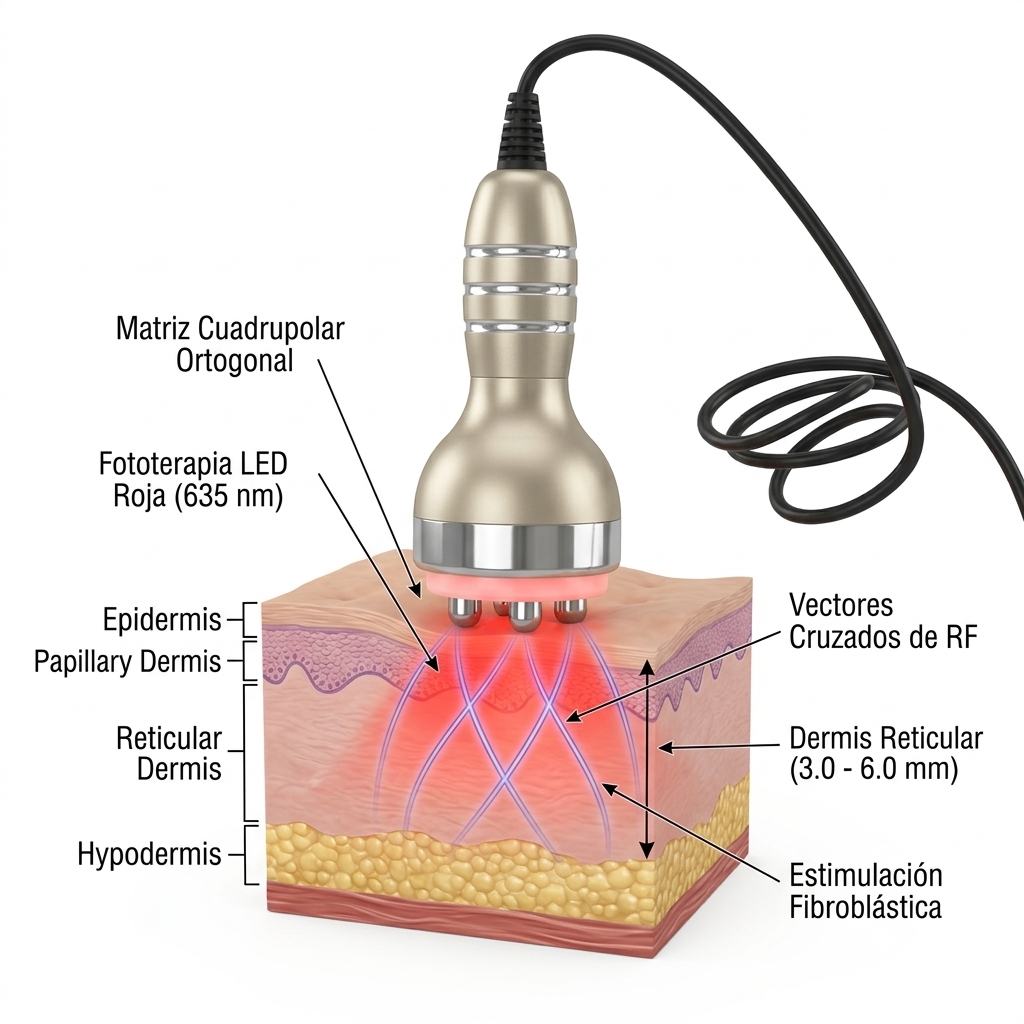

4. Cabezal de Radiofrecuencia Cuadrupolar Facial, Cuello y Brazos
Transductor intermedio configurado geométricamente para áreas corporales de transición o zonas faciales de amplia superficie (mejillas, región submandibular y cuello). Presenta cuatro polos metálicos salientes equidistantes que delimitan un área cuadrangular de cruce de corriente electromagnética, maximizando la contracción fibrilar del colágeno dérmico sin dispersión excesiva de la energía.

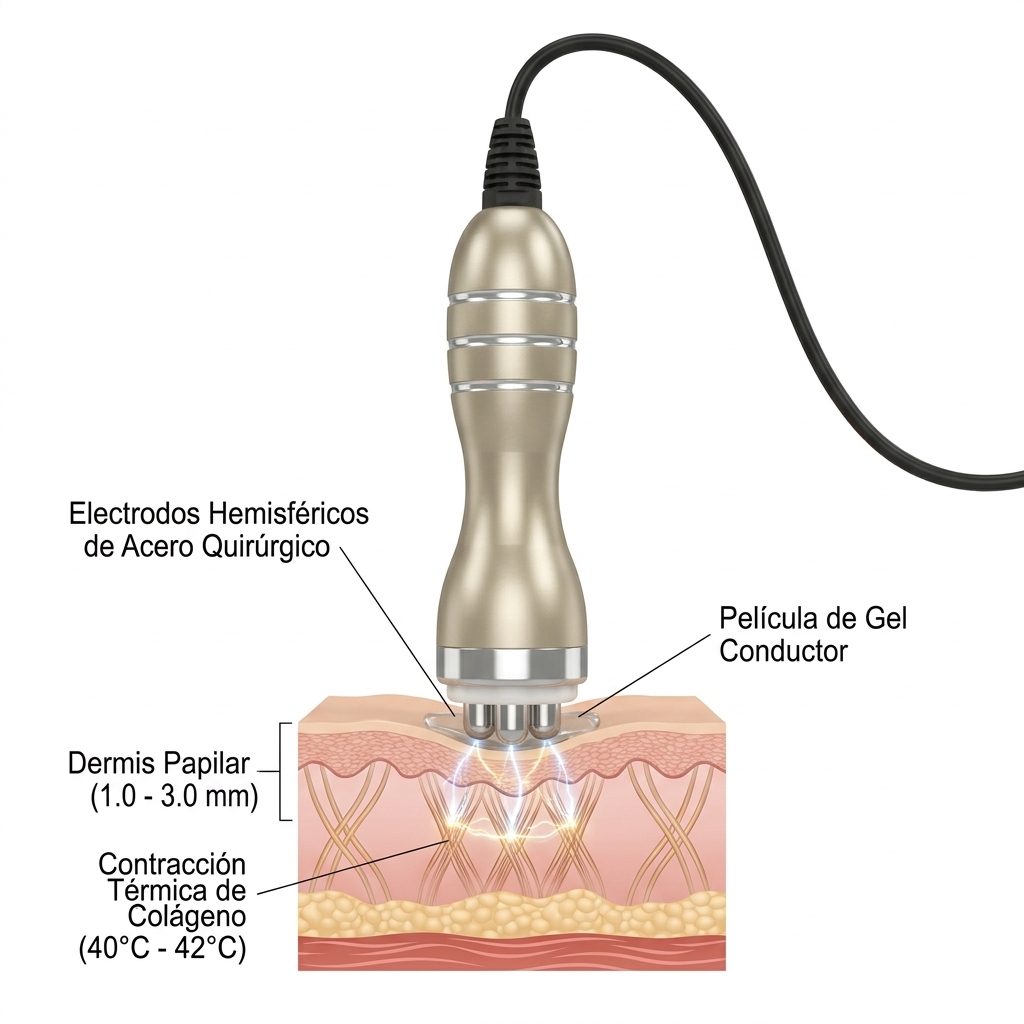

5. Cabezal de Radiofrecuencia Tripolar / Bipolar Facial y Periocular
Aplicador de precisión ultra compacta para áreas periorbitales, peribucales y surcos nasogenianos. Su estructura delgada aloja en el extremo activo tres electrodos cilíndricos pulidos con terminación redondeada de bajo radio de curvatura. Esta geometría permite una densidad de corriente focalizada en dermis papilar y reticular superior, impidiendo la profundización de calor hacia planos periósticos o estructuras cartilaginosas delicadas.

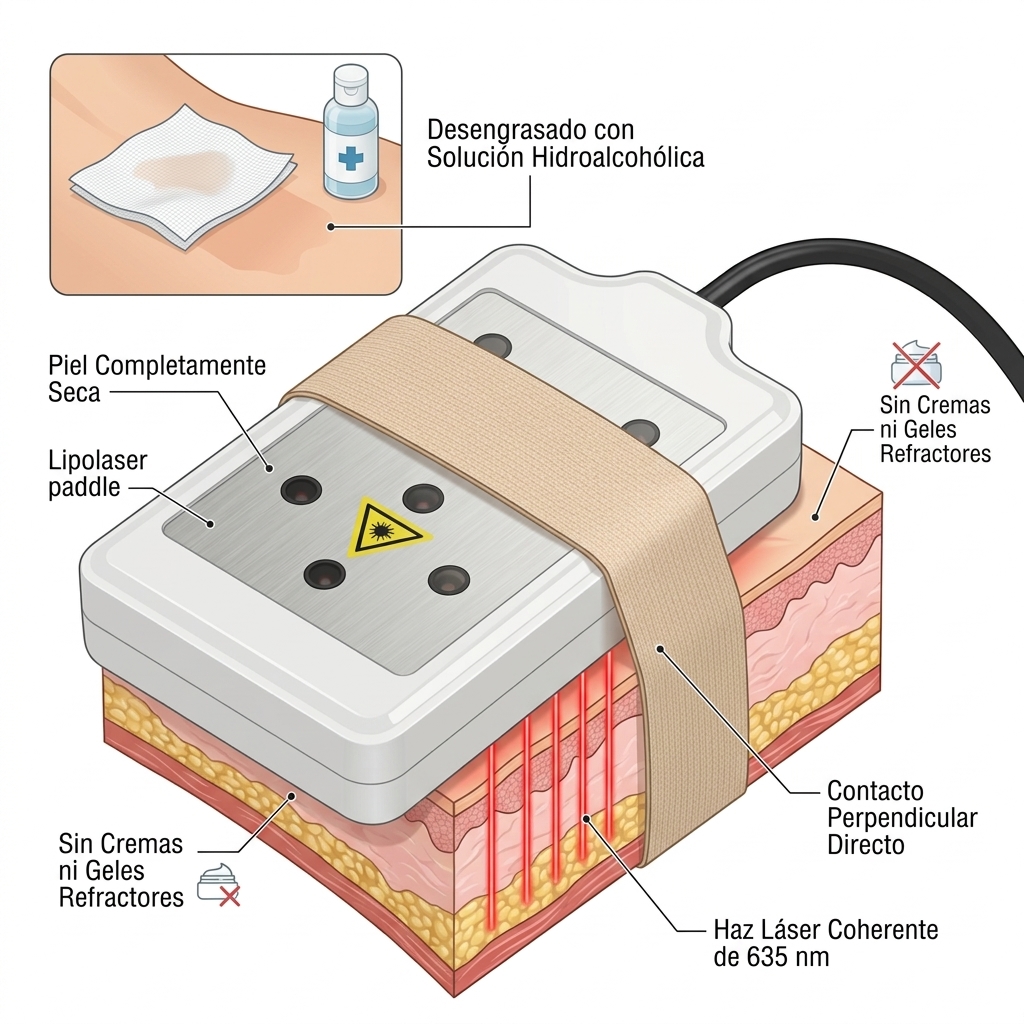

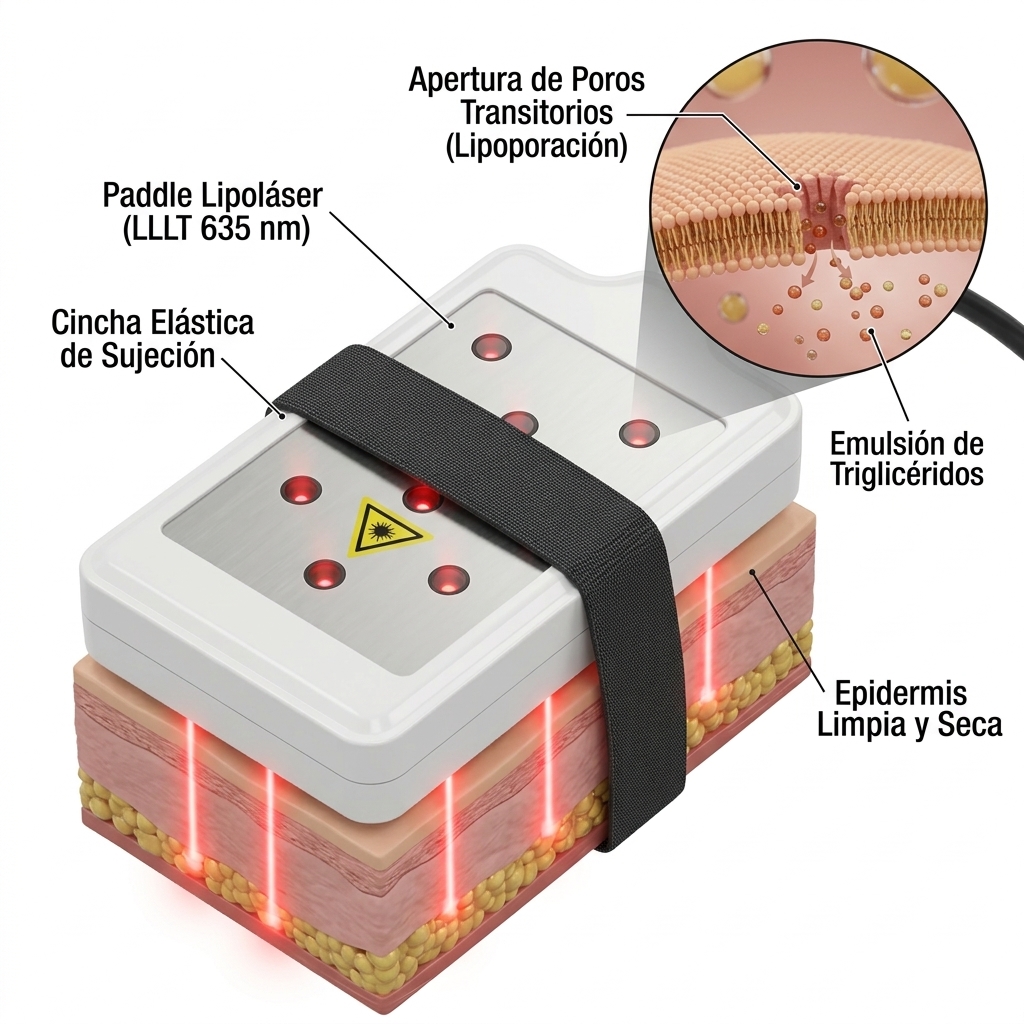

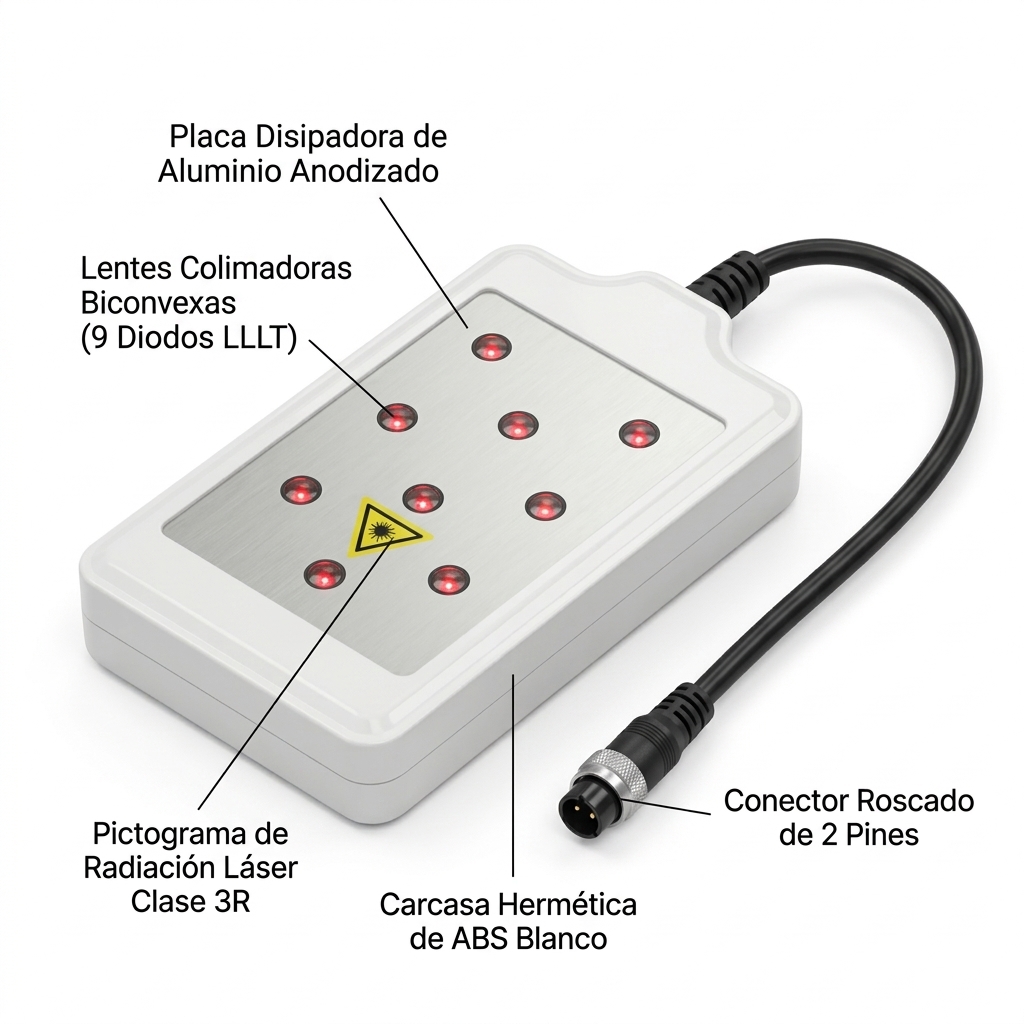

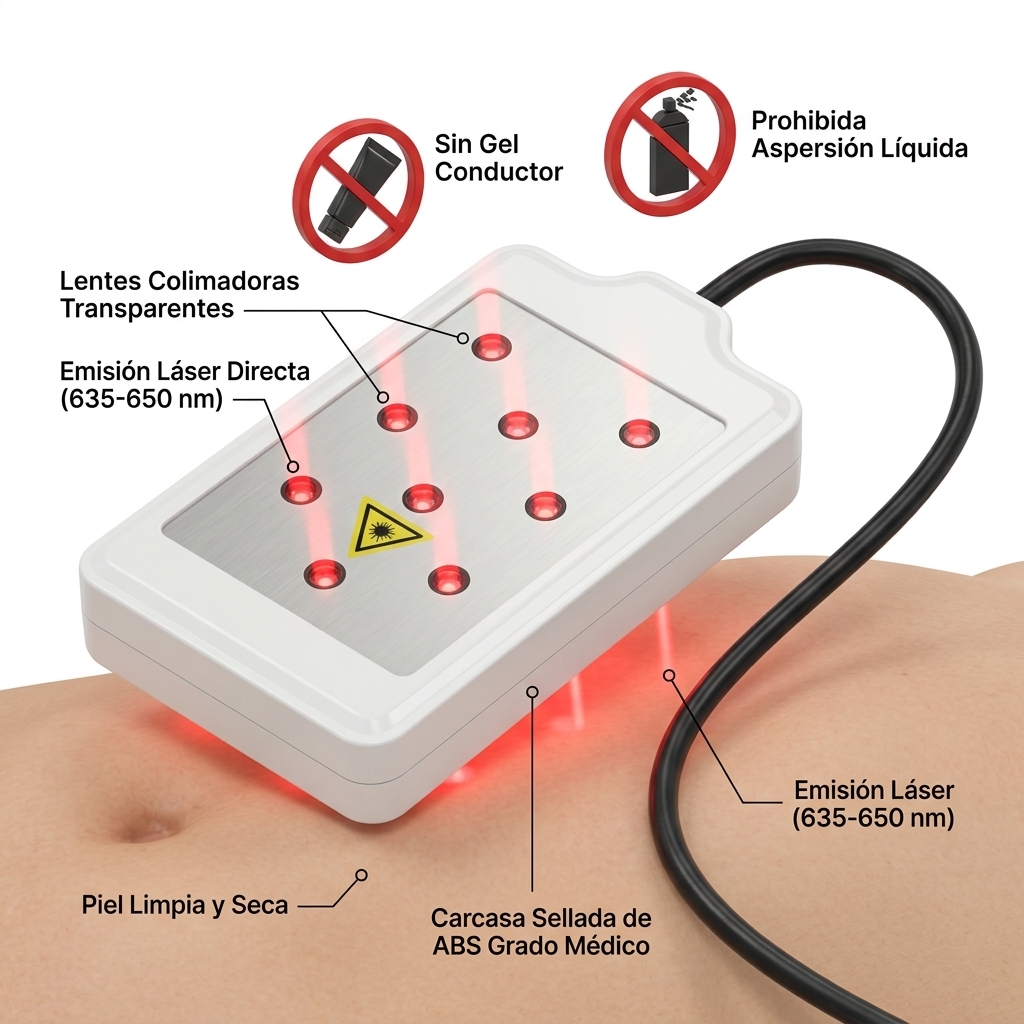

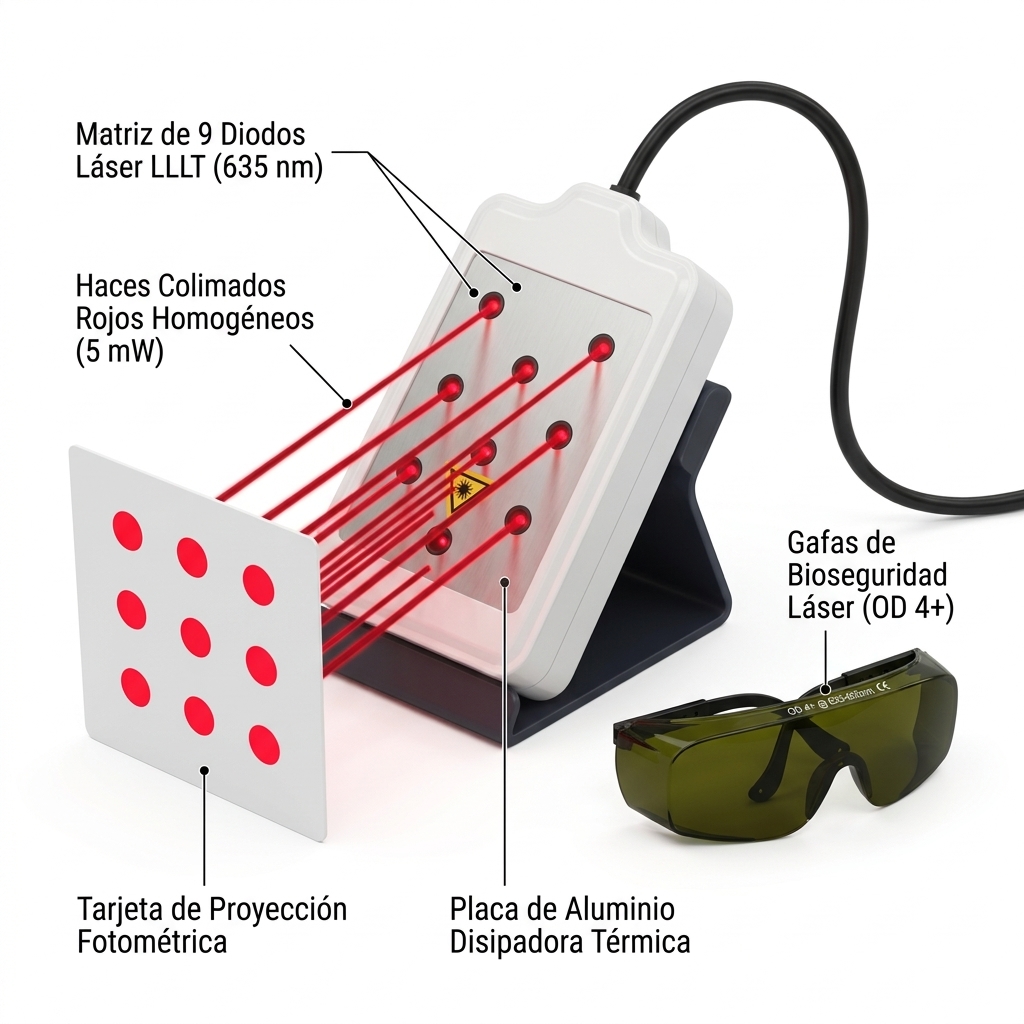

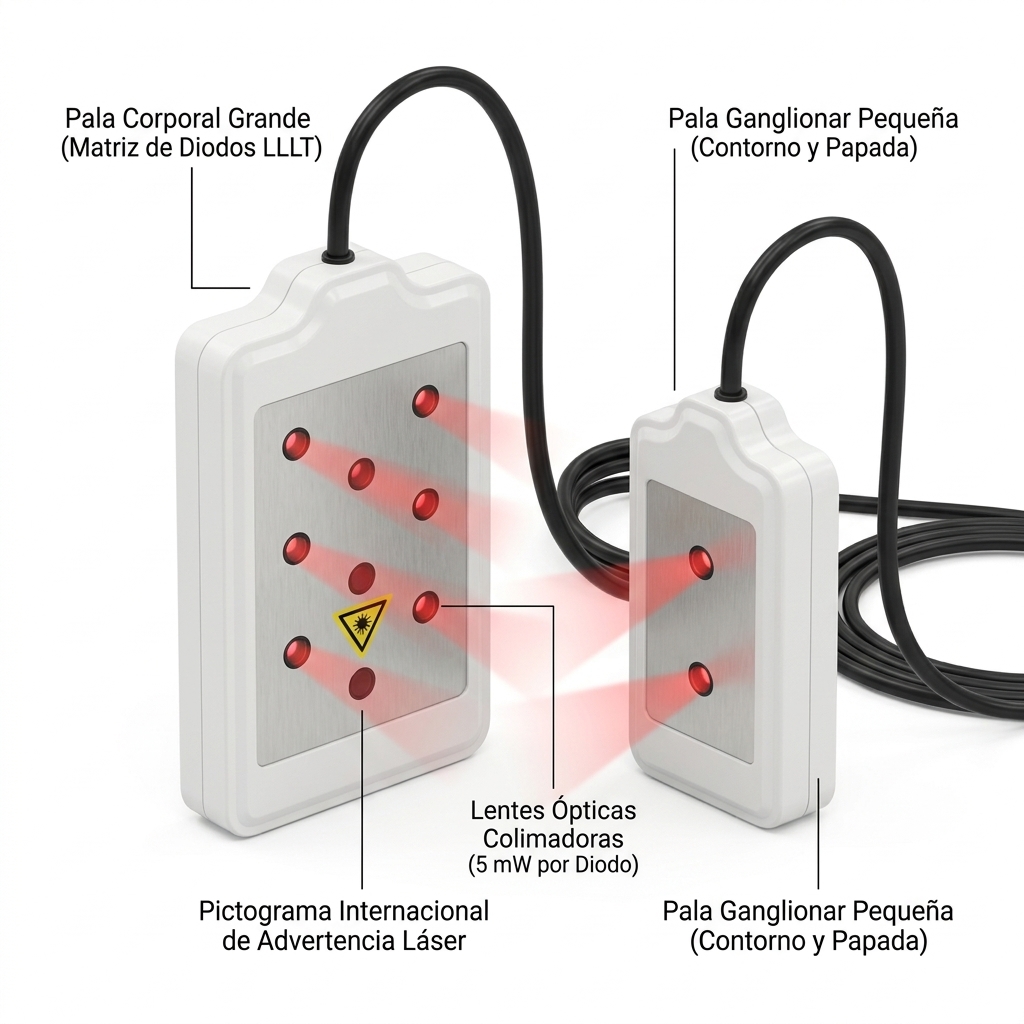

6. Conjunto de Placas de Lipoláser Diodo (LLLT)
El subsistema de biofotomodulación se compone de 8 módulos o palas planas de aplicación estática:
- Seis (6) placas corporales grandes: Encapsuladas en carcasas rectangulares de ABS blanco de bordes redondeados con dimensiones aproximadas de 120 mm por 80 mm. Cada pala grande aloja en su cara activa interna una matriz de múltiples diodos colimados (típicamente entre 8 y 10 emisores láser de 635 nm a 650 nm y 5 mW de potencia individual). El frontal externo luce la gráfica de advertencia internacional para radiación óptica coherente junto con puntos reflectores que esquematizan la posición de los emisores.

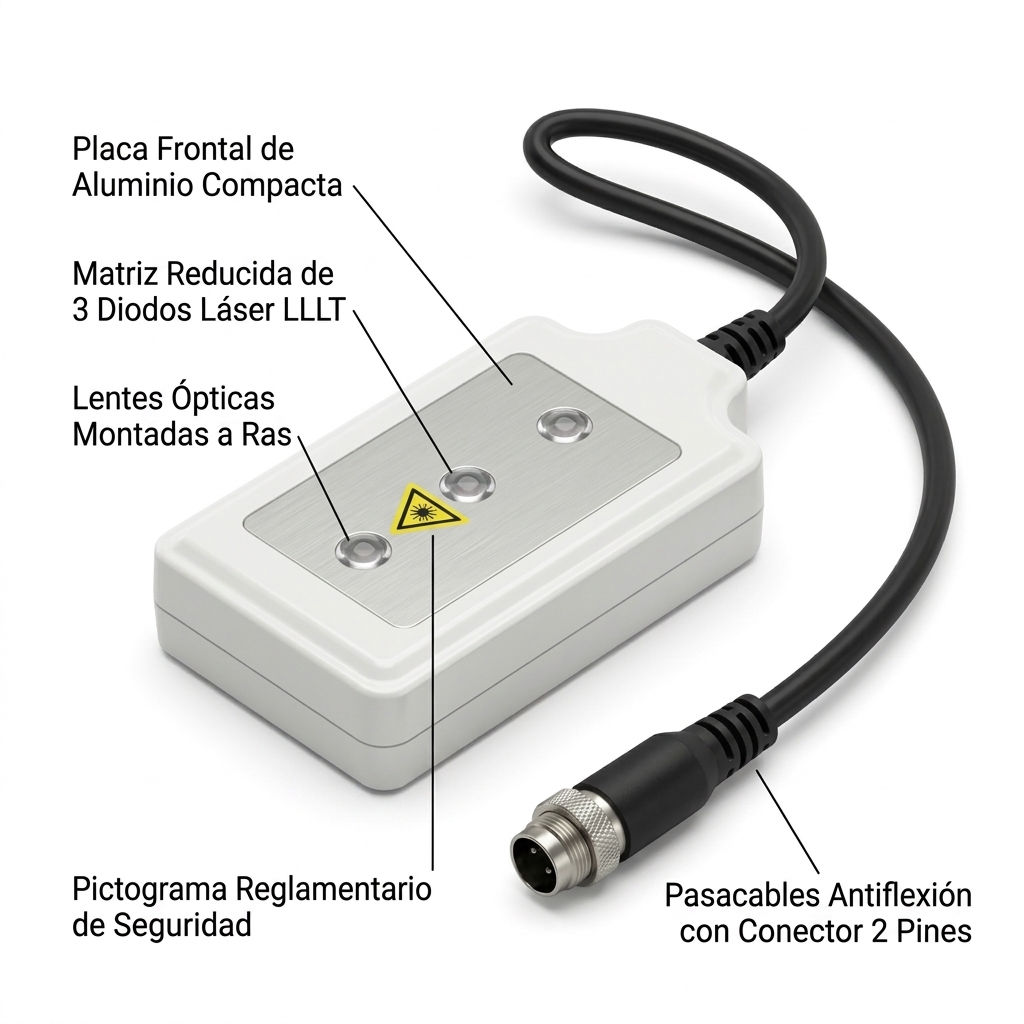

- Dos (2) placas ganglionares o de contorno pequeñas: Poseen la mitad del tamaño de las palas corporales y alojan típicamente de 1 a 2 diodos emisores láser de la misma longitud de onda y potencia. Están diseñadas específicamente para colocarse sobre las estaciones de relevo linfático axilares, inguinales o para el tratamiento focalizado del tejido adiposo submentoniano (papada).

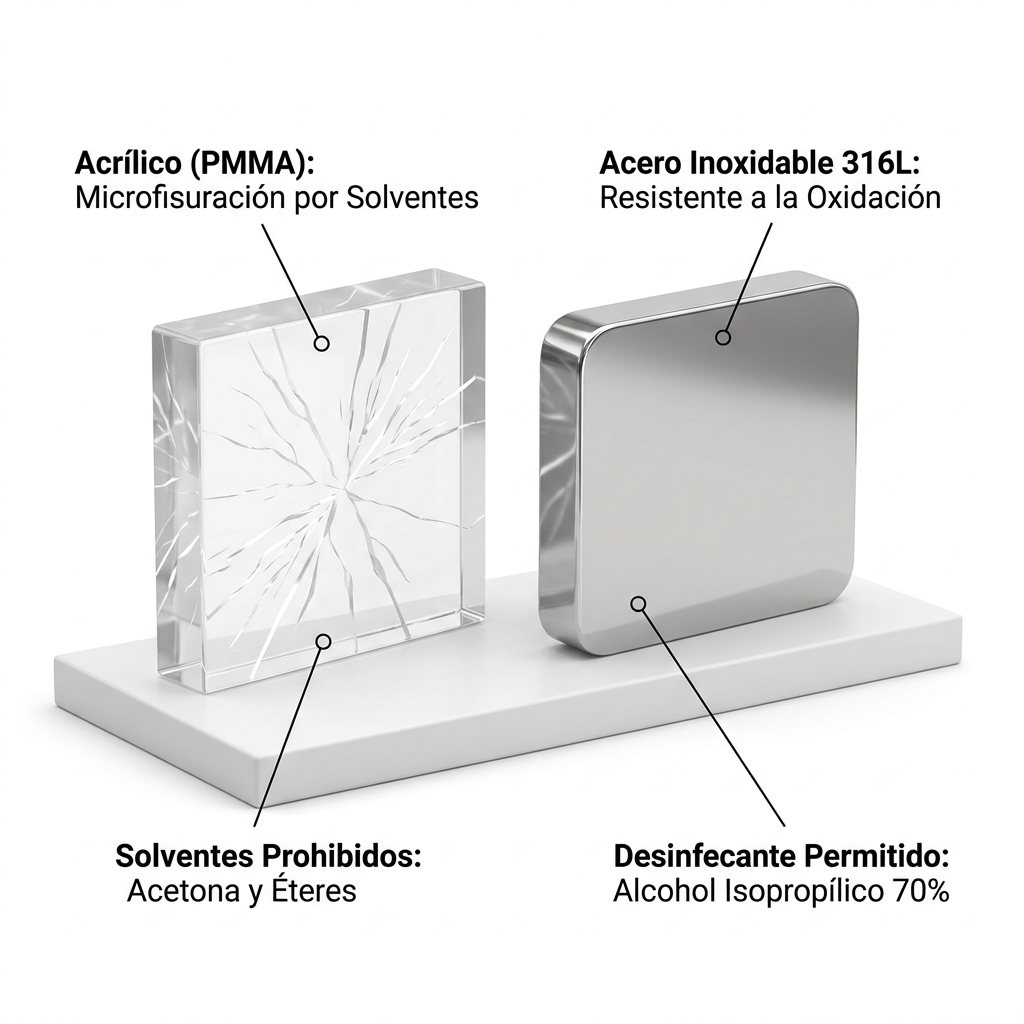

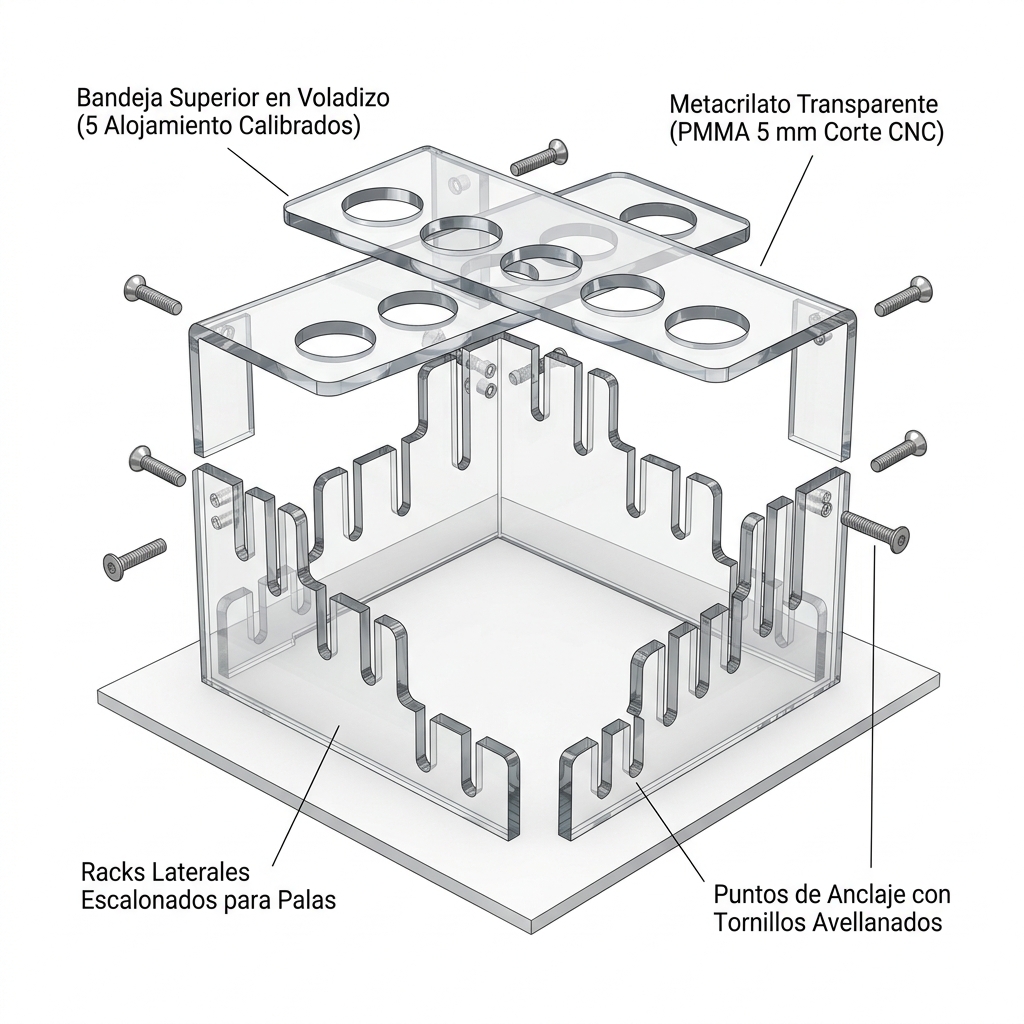

7. Conjunto de Soportes y Racks de Metacrilato (PMMA)
El equipo incluye un sistema modular de fijación externa fabricado mediante corte por control numérico (CNC) en polimetilmetacrilato (PMMA) transparente de 5 milímetros de espesor:

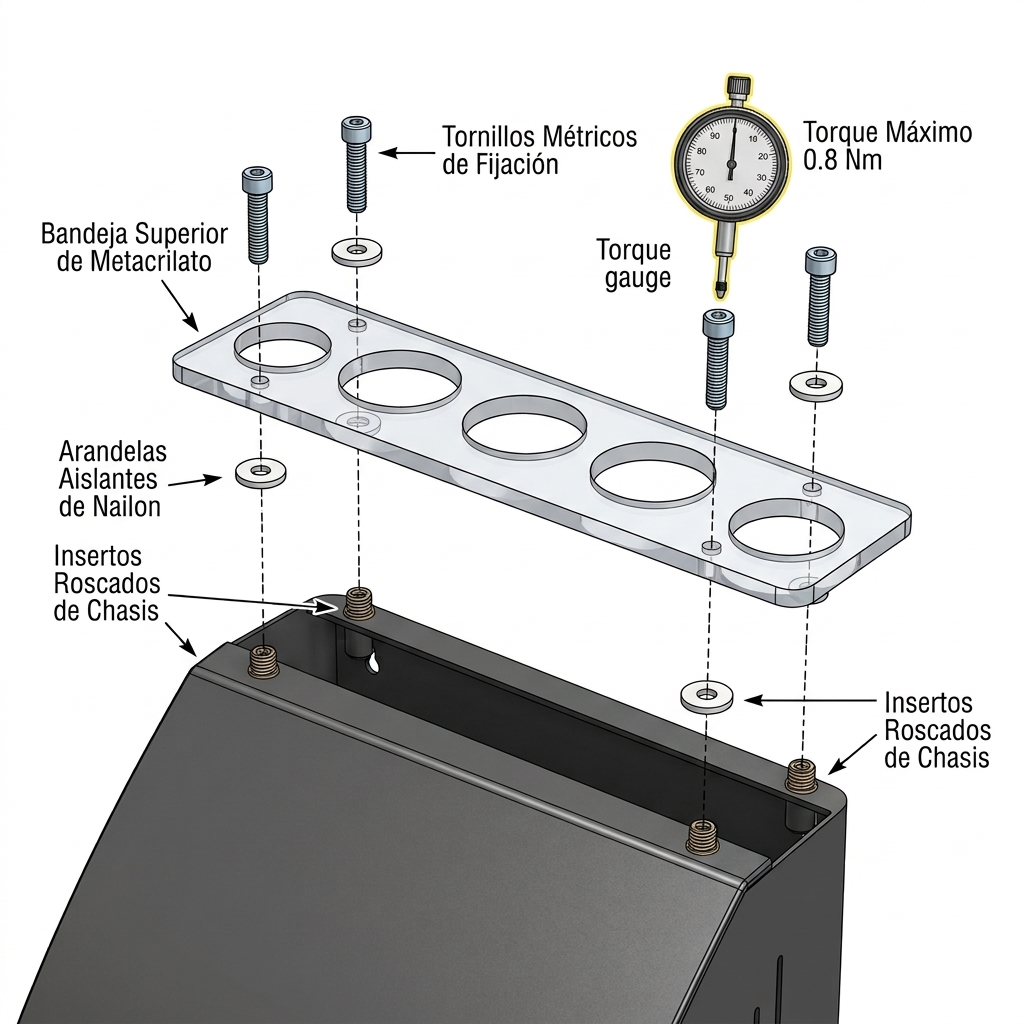

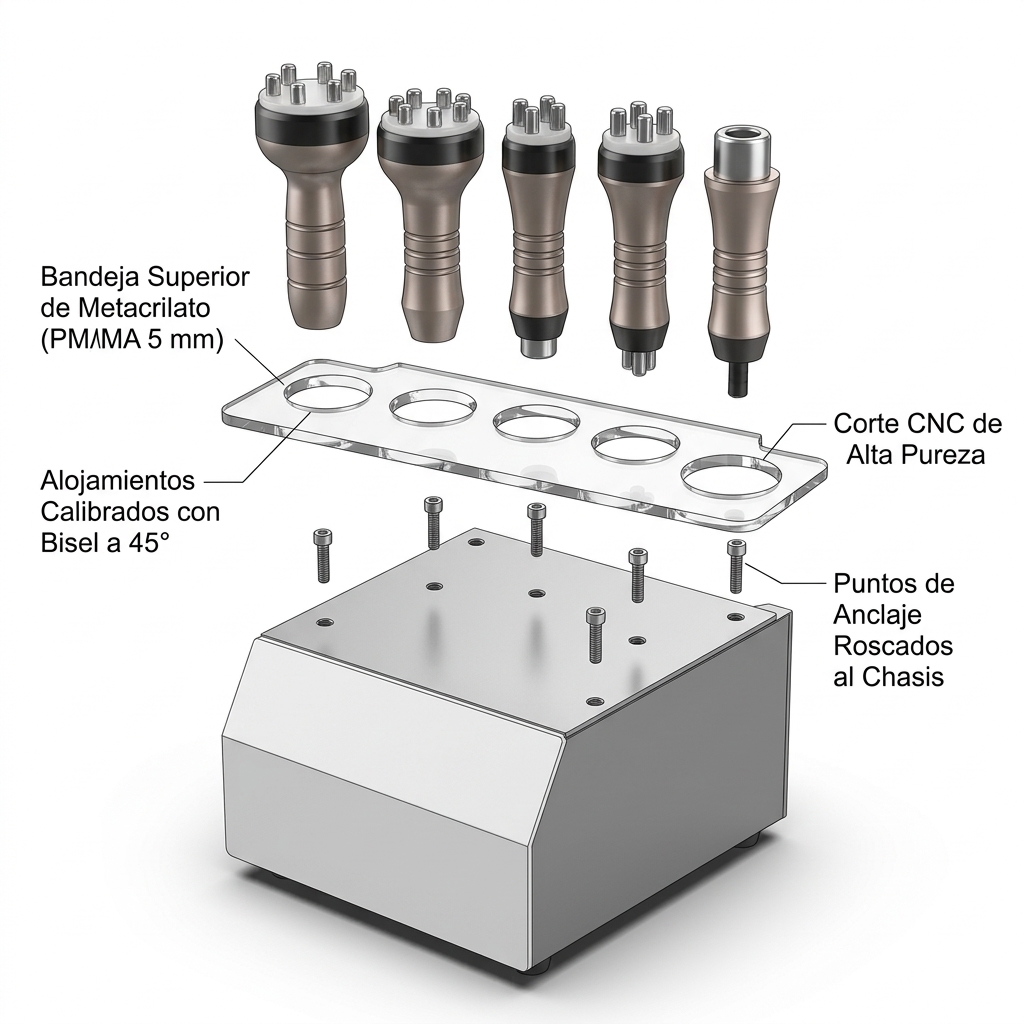

- Bandeja superior en voladizo: Se fija mecánicamente mediante tornillos avellanados de acero a la zona superior del chasis de acero. Cuenta con cinco perforaciones circulares calibradas cuyos diámetros coinciden milimétricamente con el cuello de sujeción de cada uno de los cinco manípulos activos, permitiendo su inserción vertical rápida por caída gravitacional.

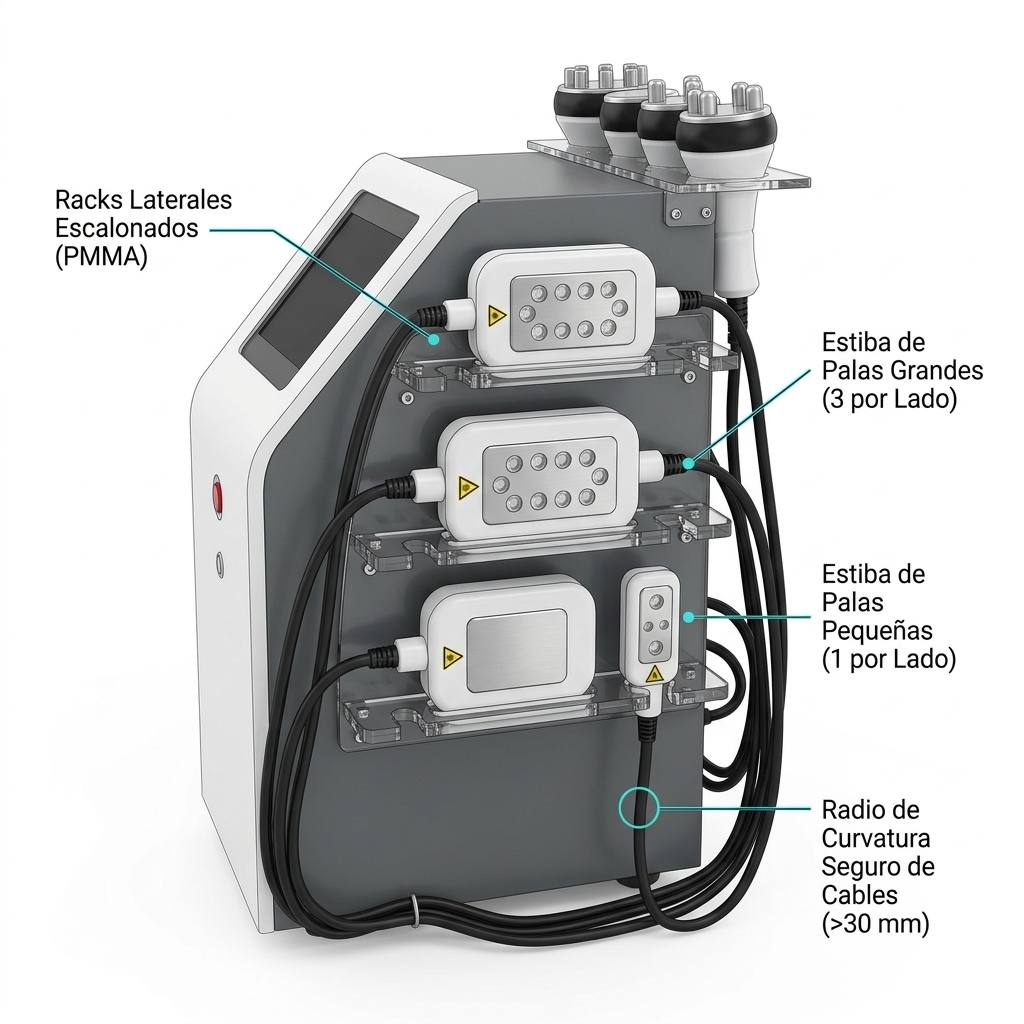

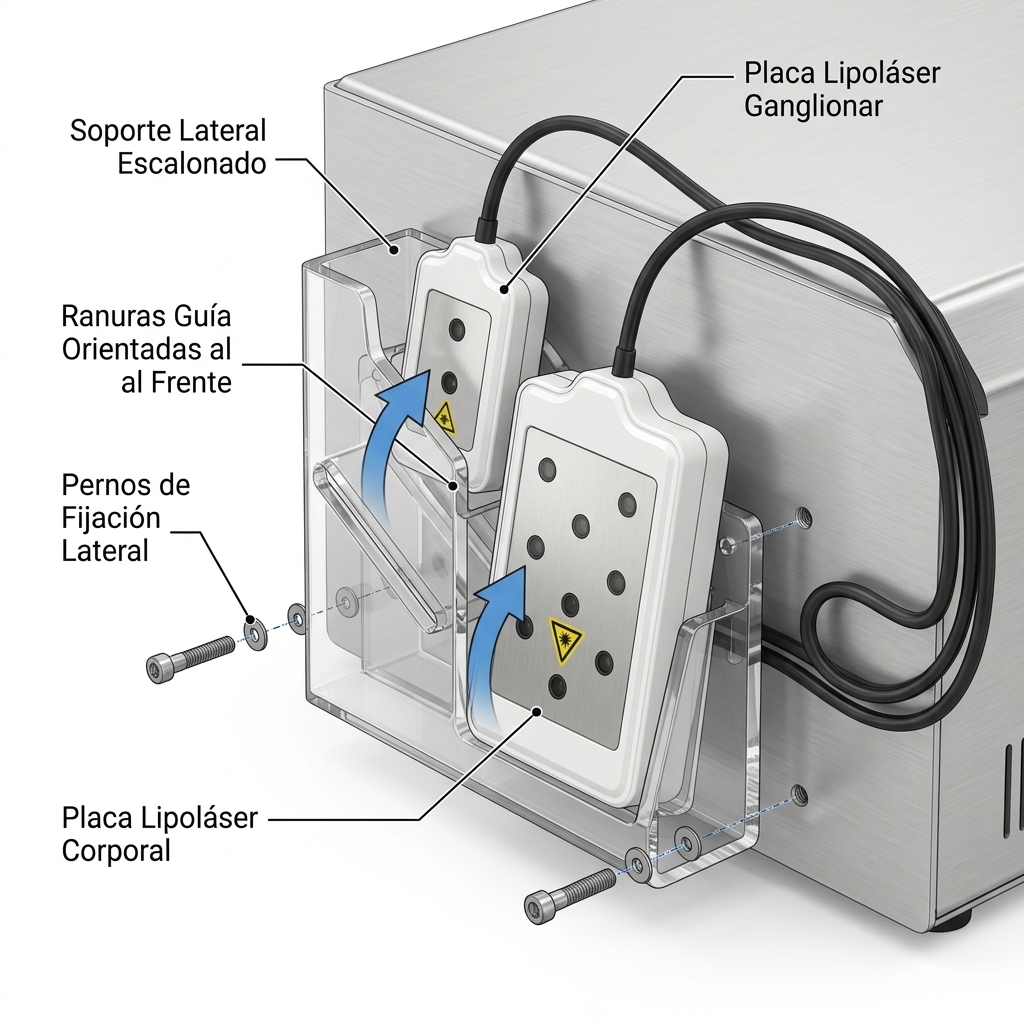

- Racks laterales escalonados (2 unidades): Paneles de metacrilato fijados simétricamente a los flancos laterales del bastidor metálico. Cada rack incorpora ranuras verticales fresadas en dos niveles para organizar y suspender de forma ordenada las placas de lipoláser grandes y pequeñas, previniendo dobleces angulares forzados en el cableado plano de los diodos.

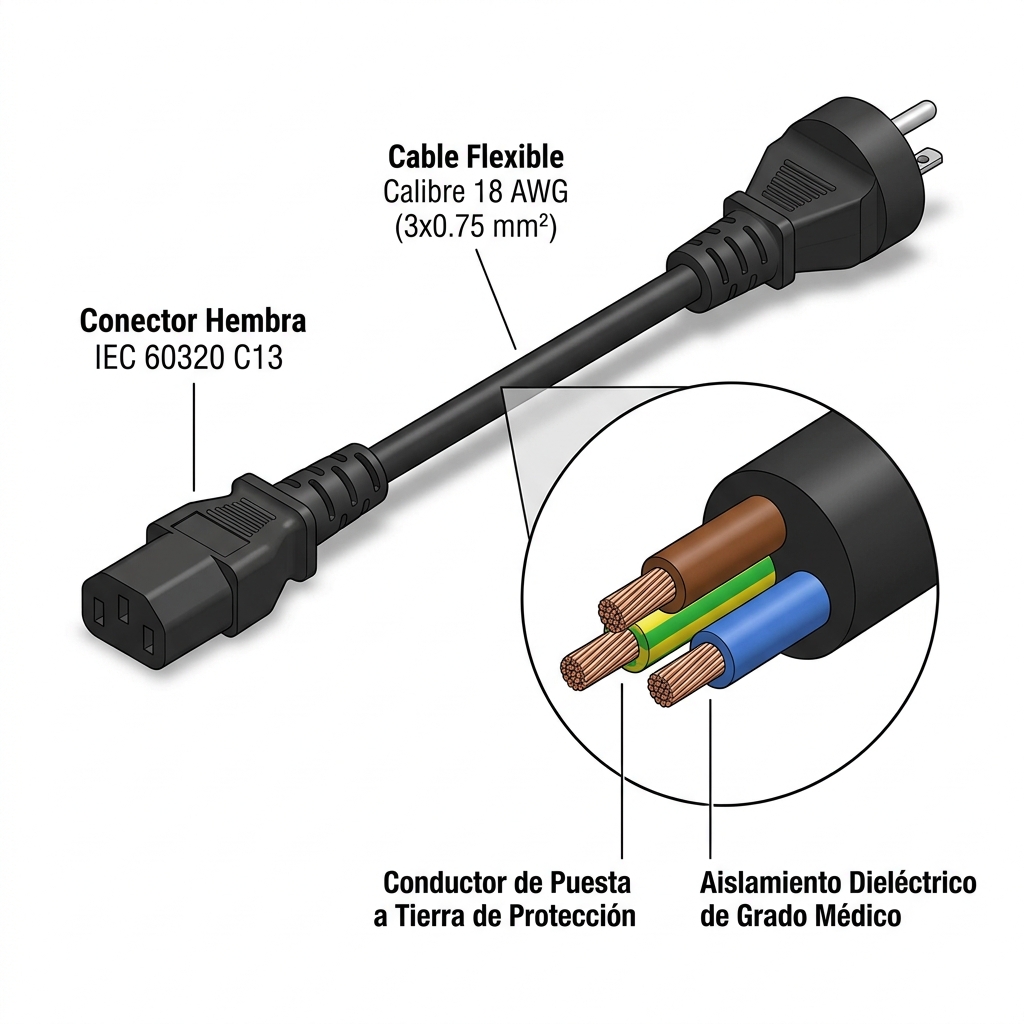

8. Cable de Alimentación de Grado Electromédico
Cable trifilar de interconexión eléctrica a red, con conductor de calibre 18 AWG (3×0.75 mm² o 3×1.0 mm²), dotado de conector hembra de tres terminales tipo IEC 60320 C13 con seguro en un extremo y clavija con terminal de toma a tierra física según la norma del país de operación en el extremo opuesto.

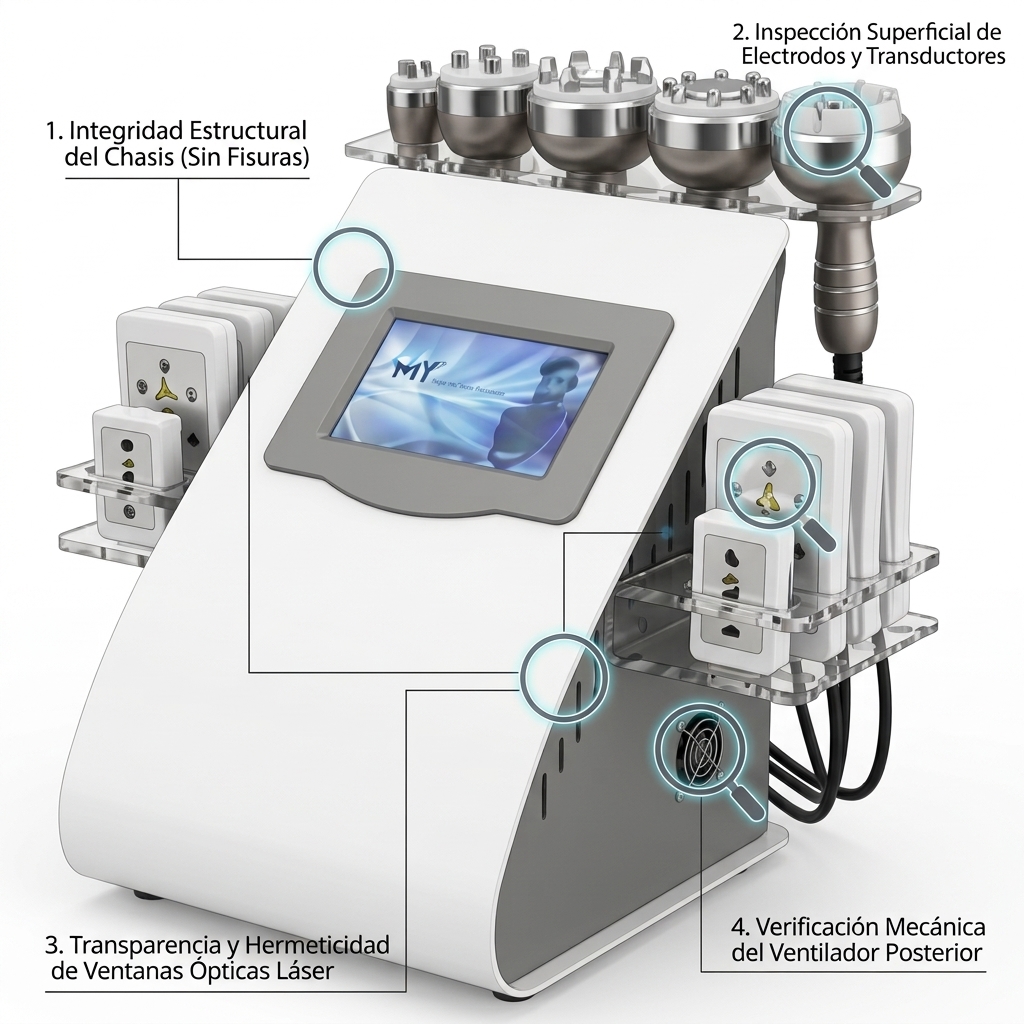

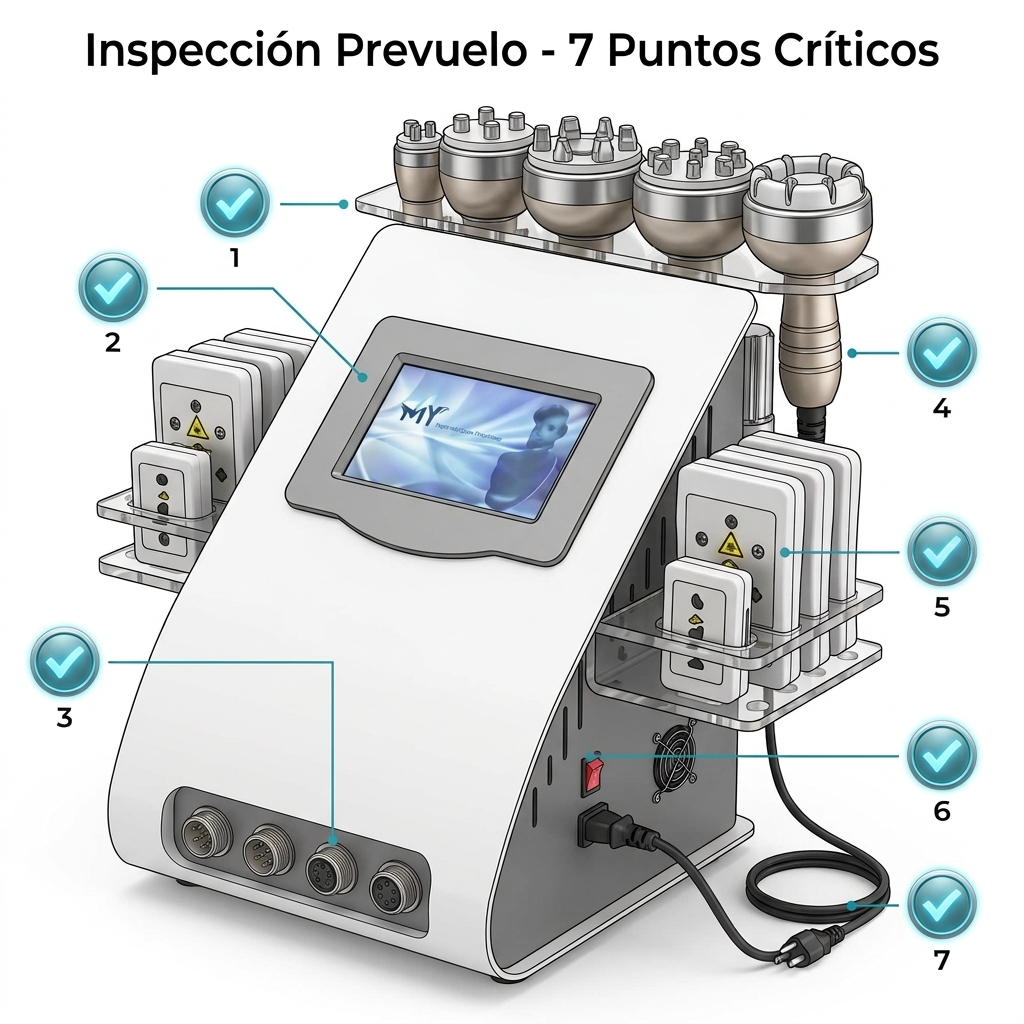

Verificaciones Físicas Iniciales y Criterios de Recepción Técnica
En el momento del desembalaje e instalación primaria del equipo, el ingeniero biomédico o el técnico especialista deberá ejecutar un protocolo metódico de inspección visual y funcional con el propósito de avalar la integridad del sistema antes de someterlo a tensión de red.
[ RECEPCIÓN DEL EQUIPO ]
|
v
( ¿Chasis sin fisuras ni holguras? )
| |
[SÍ] [NO] -> Suspender recepción técnica
|
v
( ¿Electrodos limpios y sin rebabas? )
| |
[SÍ] [NO] -> Descontaminar o reemplazar
|
v
( ¿Aislamiento y cableados íntegros? )
| |
[SÍ] [NO] -> Peligro dieléctrico: no energizar
|
v
[ EQUIPO APTO PARA MONTAJE Y PRUEBA ]El procedimiento secuencial de recepción se estructurará siguiendo los pasos obligatorios:
- Inspección de integridad del envolvente: El técnico procederá a verificar minuciosamente que la carcasa termoplástica frontal y la chapa metálica posterior no exhiban deformaciones mecánicas, microfisuras por impacto durante el transporte marítimo/aéreo ni desalineación en las juntas de ensamble.
- Chequeo de superficies activas emisoras: Se deberán examinar al detalle los electrodos de acero inoxidable de los cuatro cabezales de radiofrecuencia y la placa del transductor de cavitación. La superficie metálica deberá presentarse perfectamente homogénea, sin signos de oxidación, rayas profundas ni residuos adhesivos industriales.

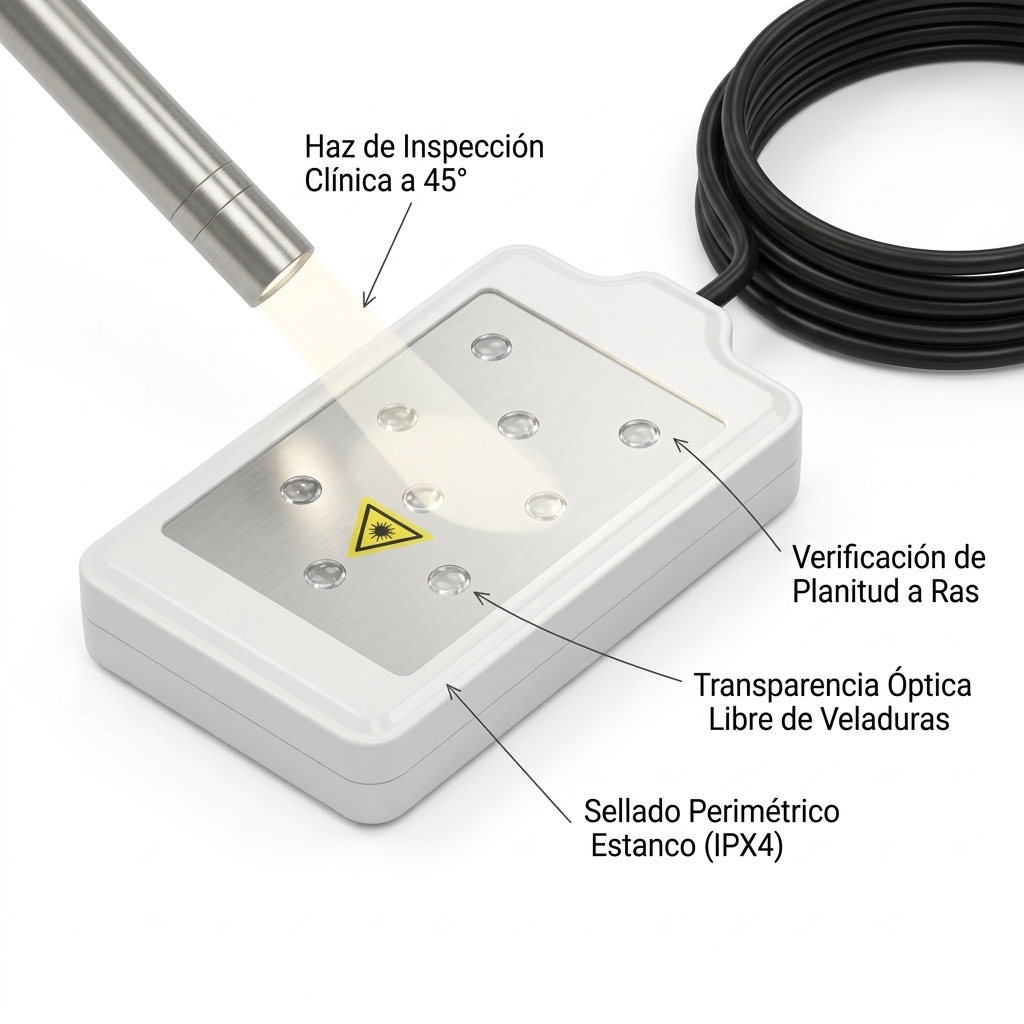

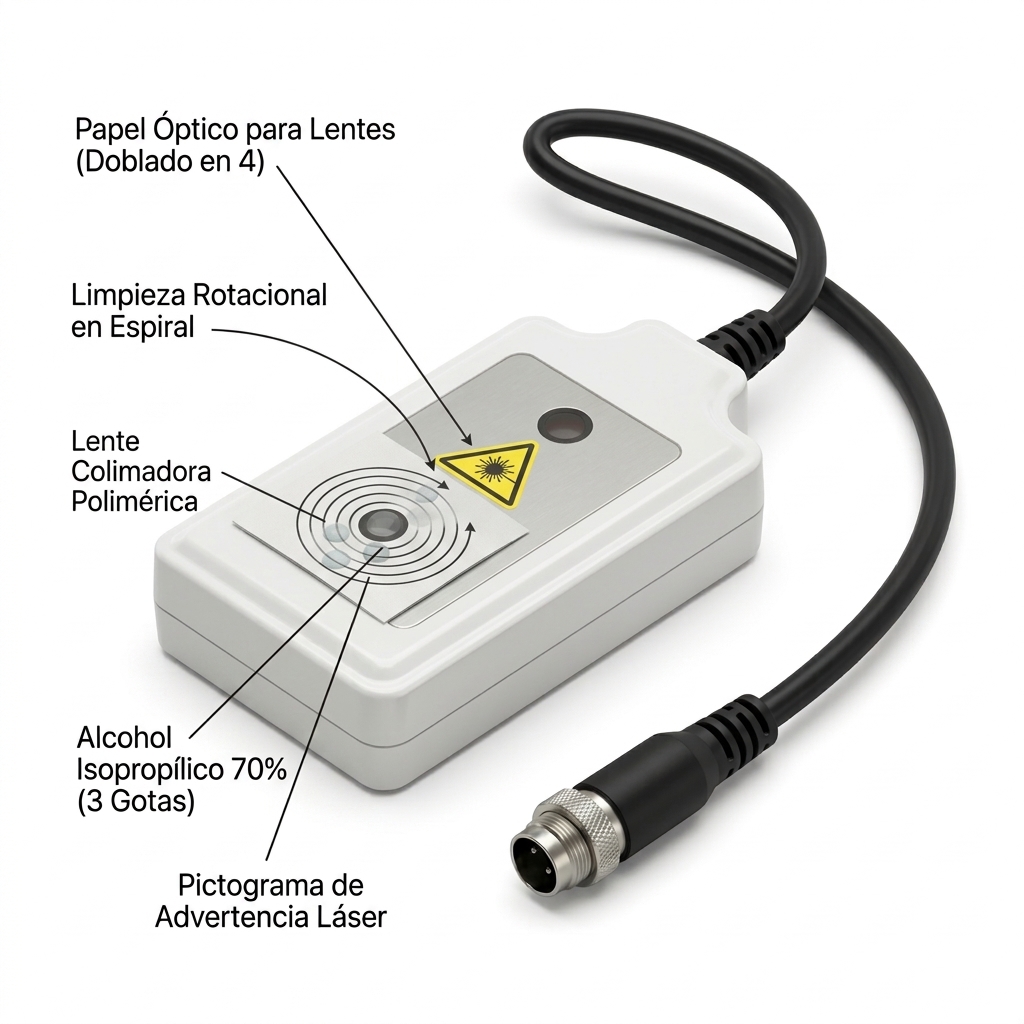

- Control visual de las ventanas ópticas del lipoláser: Se examinará la cubierta frontal de las ocho palas emisoras para asegurar que los protectores acrílicos de los diodos láser se encuentren nítidos, libres de astilladuras y firmemente anclados para impedir el ingreso de líquidos al circuito semiconductor interno.
- Verificación del sistema de acoplamiento de accesorios: Se insertarán todos los aplicadores en sus respectivas cunas del rack superior y racks laterales de PMMA, comprobando que asienten con soltura y que el peso suspendido no genere flexiones estructurales anormales en la consola.
¿Ha corroborado el especialista que el ventilador de refrigeración posterior no presenta interferencias mecánicas en su eje de giro al ser impulsado suavemente de manera manual? Este control asegurará que la jaula metálica o partículas desprendidas del embalaje no obstaculicen el libre movimiento del aspa antes del primer encendido de la máquina.
Asimismo, se constatará que la serigrafía frontal y los rótulos traseros del equipo incluyan la indicación explícita del voltaje asignado de operación (110V o 220V) para prevenir fallas catastróficas por sobretensión en la fuente conmutada. Todas las tareas descritas deberán quedar asentadas formalmente en la bitácora técnica de equipamiento biomédico del centro asistencial.
Desembalaje Seguro, Inspección Inicial y Reconocimiento Físico de Componentes
2. Desembalaje Seguro, Inspección Inicial y Reconocimiento Físico de Componentes
2.1 Protocolo de Desembalaje Técnico y Acondicionamiento Ergonómico
El desembalaje de una estación electromédica multifuncional clase estética avanzada como el equipo Kim8 6en1 representa un procedimiento crítico de ingeniería biomédica. Durante esta etapa se deberá salvaguardar la integridad de los componentes optoelectrónicos, acústicos, neumáticos y de radiofrecuencia, mitigando cualquier riesgo de estrés mecánico o choque electrostático.
+------------------------+
| Recepción y Control |
| Térmico Ambiental |
+-----------+------------+
|
v
+------------------------+
| Apertura Cenital y |
| Retiro de EPE |
+-----------+------------+
|
v
+------------------------+
| Extracción Bimanual |
| del Chasis Híbrido |
+-----------+------------+
|
v
+------------------------+
| Inspección Pericial |
| de Chasis y Filtro |
+-----------+------------+
|
v
+------------------------+
| Reconocimiento de |
| Manípulos y Palas |
+------------------------+Requerimientos del Entorno de Recepción y Desembalaje

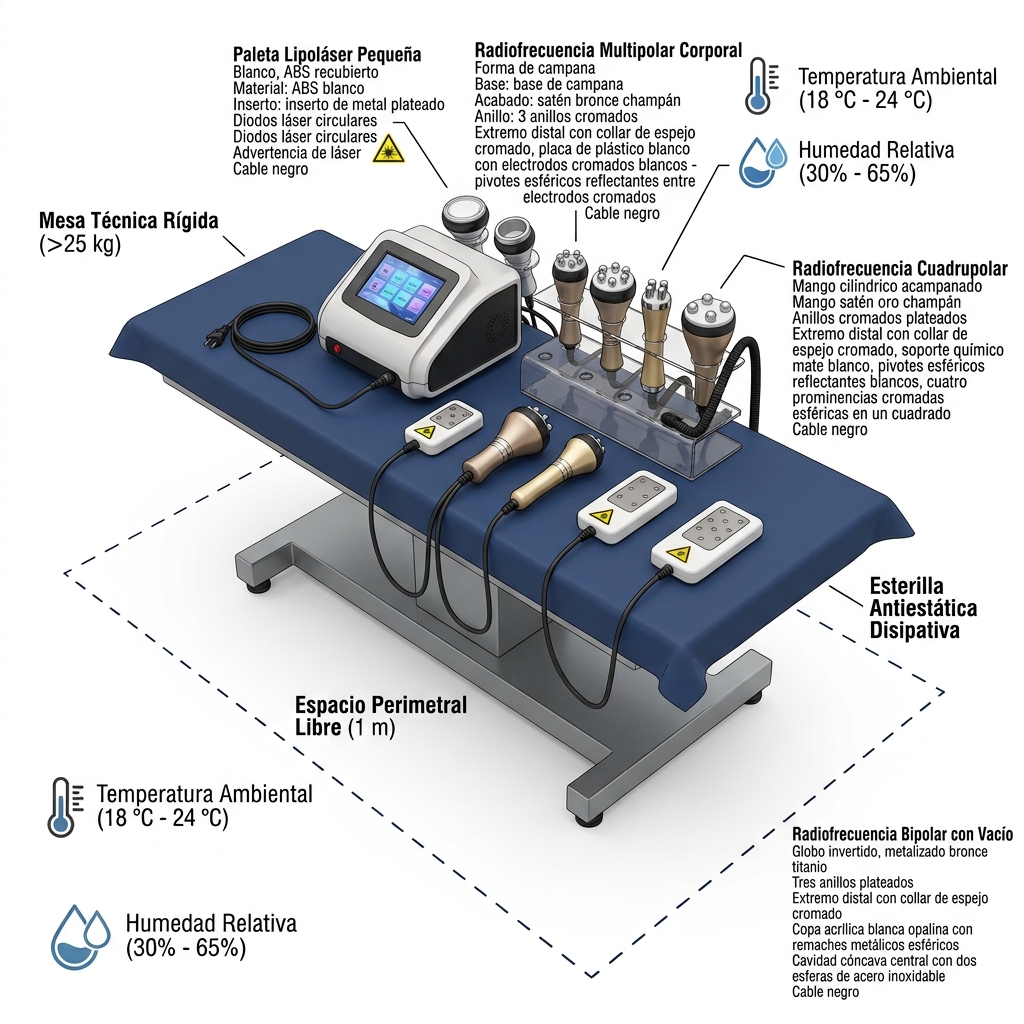

Antes de iniciar la apertura del embalaje secundario, el personal técnico u operador deberá preparar un área de trabajo que cumpla estrictamente con las siguientes condiciones ambientales y ergonómicas:
- Superficie de sustentación: Mesa técnica de trabajo con estructura rígida capaz de soportar más de 25 kg de carga estática, con superficie plana, seca, desprovista de irregularidades y recubierta preferentemente con una esterilla disipativa antiestática o tapete de goma vulcanizada de grado industrial.

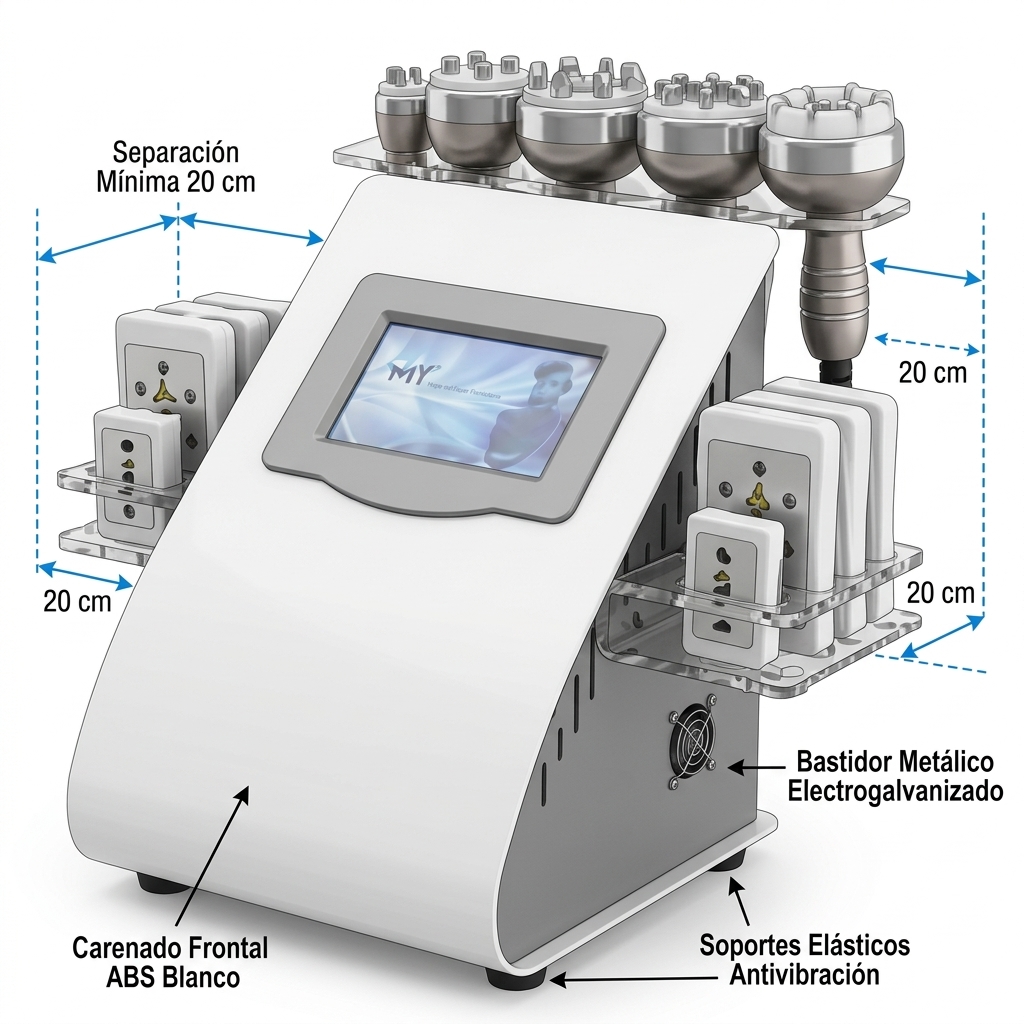

- Espacio perimetral de maniobra: Distancia libre de obstáculos de al menos 1 metro alrededor de la mesa para permitir desplazamientos ergonómicos sin forzar la columna lumbar ni realizar giros bruscos con carga suspendida.

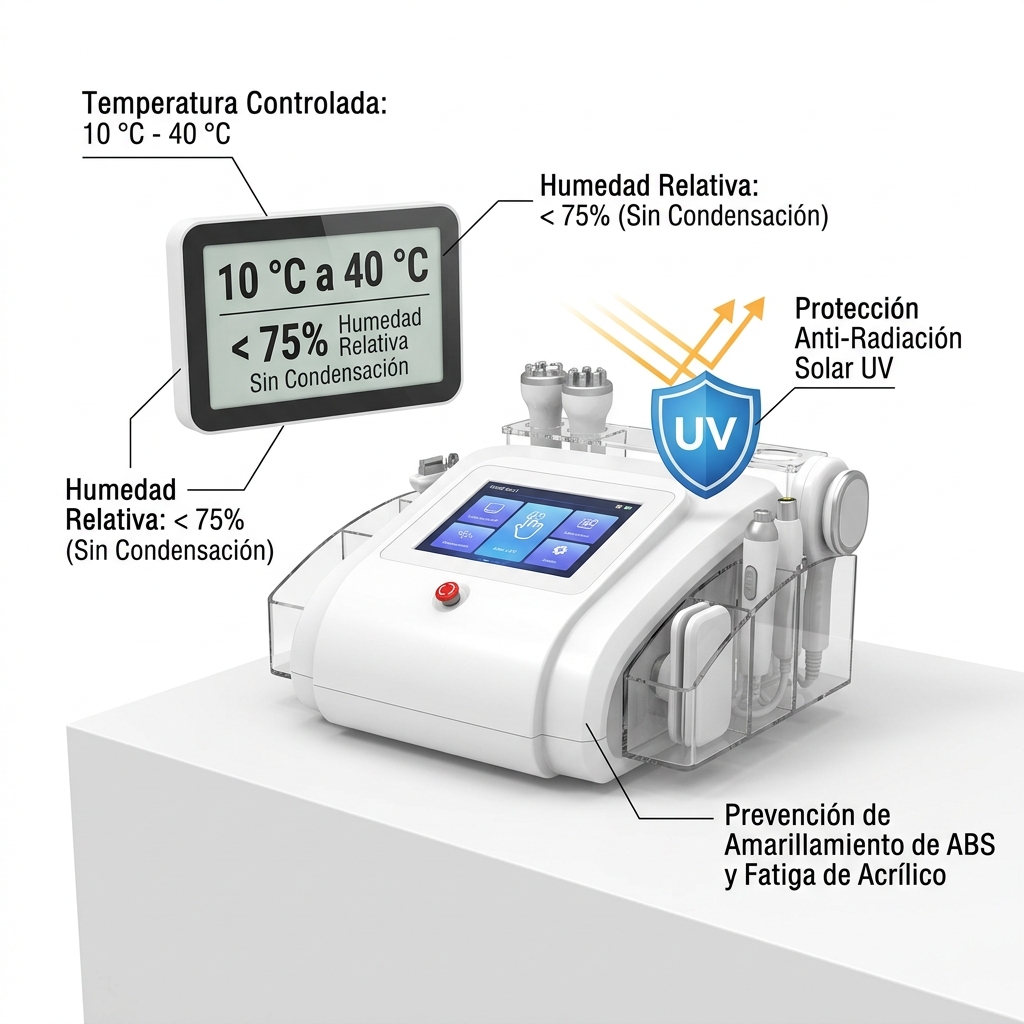

- Condiciones termohigrométricas: Temperatura ambiente estabilizada entre 18 °C y 24 °C, y una humedad relativa sin condensación comprendida entre el 30% y el 65%.

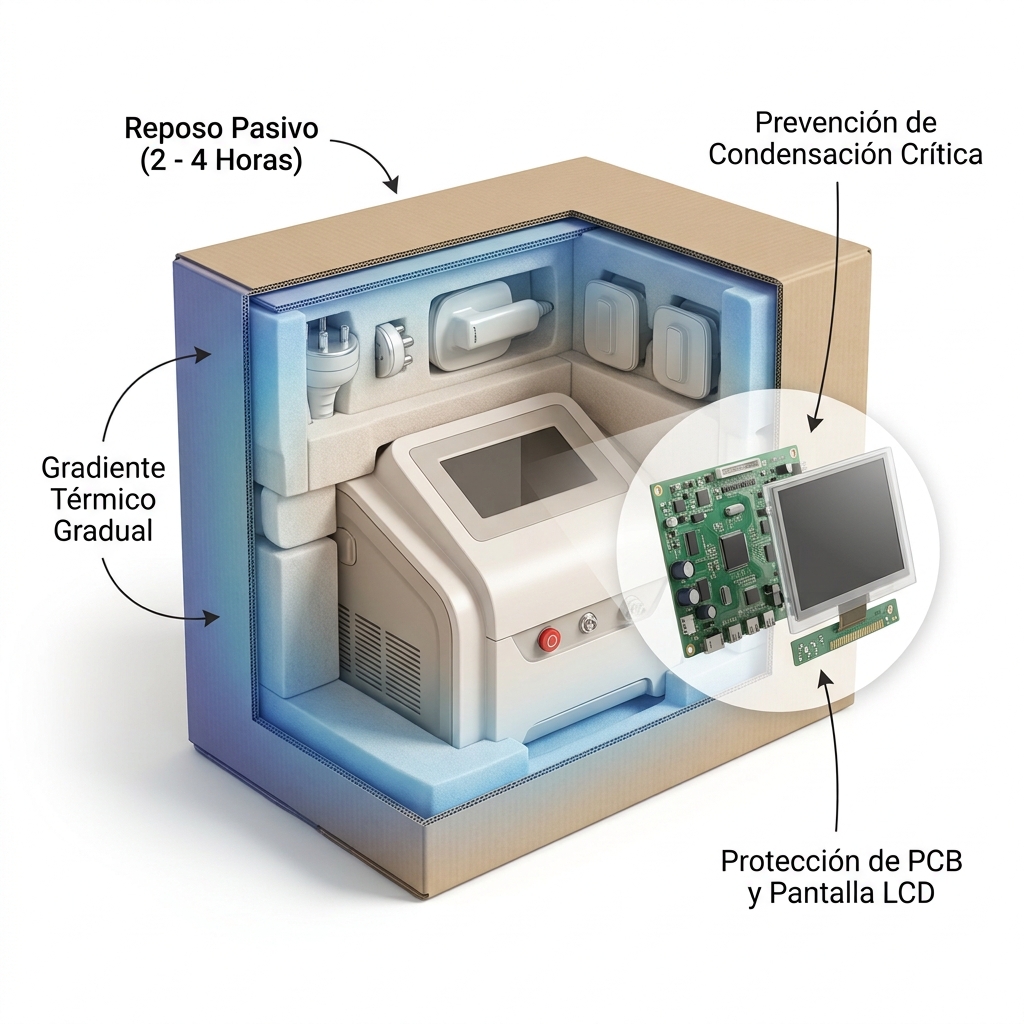

Estabilización Térmica Obligatoria
En situaciones donde el bulto haya estado expuesto a condiciones de transporte en climas fríos o bodegas de carga no climatizadas, el operador deberá abstenerse de abrir las bolsas plásticas selladas inmediatamente. Se deberá permitir un reposo térmico pasivo de la caja precintada durante un periodo mínimo de 2 a 4 horas en el ambiente clínico definitivo. Este tiempo de espera evitará que el aire cálido y húmedo de la sala se condense sobre los componentes metálicos internos, las tarjetas electrónicas (PCB) y la cara interna del panel de cristal líquido (LCD), previniendo microcortocircuitos catastróficos durante la posterior energización.

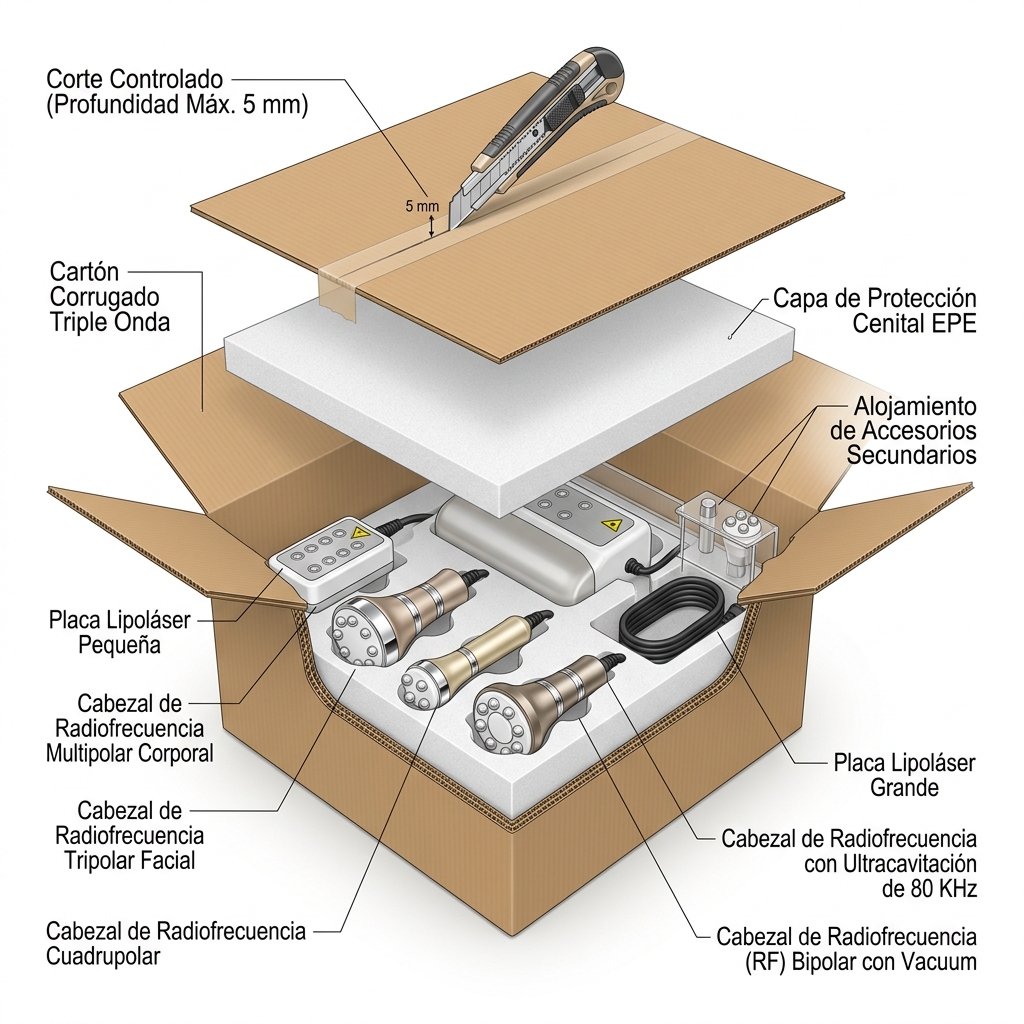

Secuencia de Apertura Mecánica del Contenedor
- Inspección perimetral del contenedor externo: El operador deberá examinar meticulosamente las caras exteriores de la caja de cartón corrugado de triple onda, documentando fotográficamente cualquier evidencia de perforación, aplastamiento de aristas, roturas por manipulación con montacargas o manchas por humedad antes de cortar los sellos de seguridad.
- Corte controlado de precintos: Mediante el uso de un cúter con cuchilla regulada a una profundidad máxima de 5 milímetros, se procederá a seccionar las cintas adhesivas de embalaje en las solapas superiores. Queda terminantemente prohibido introducir hojas de corte a profundidad libre para no perforar los bloques de amortiguación o rayar el acrílico de los soportes.
- Retiro de la capa de protección cenital: Se deberán abrir las cuatro solapas de cartón y retirar la lámina superior de polietileno expandido (EPE) de alta densidad y microceldas cerradas, exponiendo las bahías termoformadas que alojan los accesorios secundarios.
- Despeje de componentes superiores: Se extraerán cuidadosamente los paquetes individuales que contienen los soportes de polimetilmetacrilato (PMMA), la tornillería de ensamble, el cable de poder interlock y las palas lipoláser, colocándolos ordenadamente en una sección secundaria de la mesa técnica.

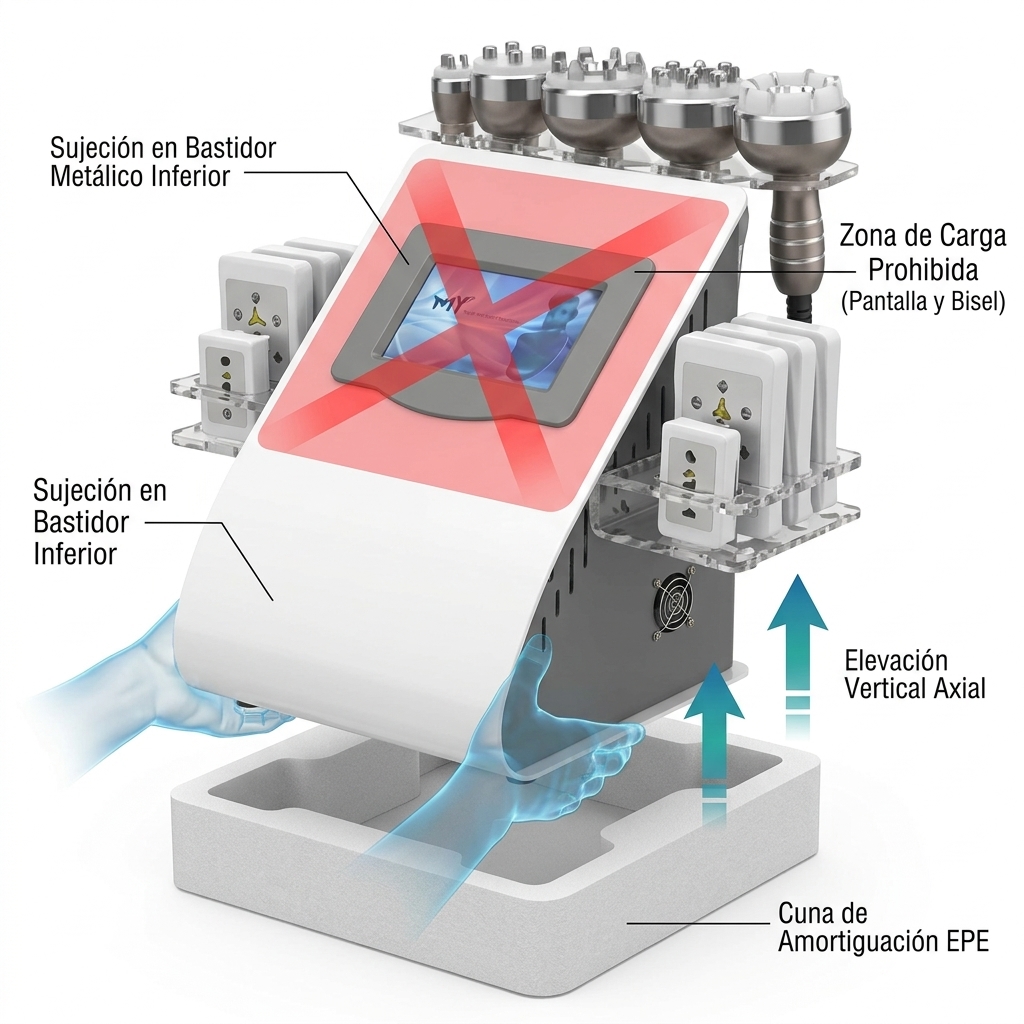

Técnica de Extracción Ergonómica del Chasis Central
El chasis central del equipo Kim8 presenta una masa concentrada en su base debido a la disposición interna del transformador toroidall, la fuente conmutada de potencia y la motobomba de succión negativa. Para evitar lesiones musculoesqueléticas y caídas accidentales del equipo:
- El operador deberá colocarse de pie frente a la caja con los pies separados al ancho de los hombros y las rodillas ligeramente flexionadas.
- Se retirarán los esquineros superiores de EPE que abrazan el cuerpo de la consola.
- El operador introducirá ambas manos por los laterales del chasis, posicionando las palmas por debajo del bastidor inferior metálico del equipo, garantizando un agarre firme en la base estructural y nunca tomándolo por la pantalla táctil ni por el bisel frontal.
- Se levantará el equipo verticalmente en un solo movimiento uniforme, manteniendo la carga lo más pegada posible al torso, para luego depositarlo suavemente sobre la superficie técnica preparada.
- Se retirará la envoltura de polietileno de baja densidad antiestático mediante deslizamiento axial hacia atrás, verificando que no queden residuos plásticos atrapados en las aberturas de ventilación.
Pregunta de anclaje pedagógico para el Asistente Virtual:
"¿Ha posicionado ya el chasis principal sobre una base firme y nivelada, verificando que la totalidad de las bolsas de polietileno hayan sido retiradas antes de proseguir con la inspección visual?"FIGURA 2.4 #### Técnica de Extracción Ergonómica del Chasis Central

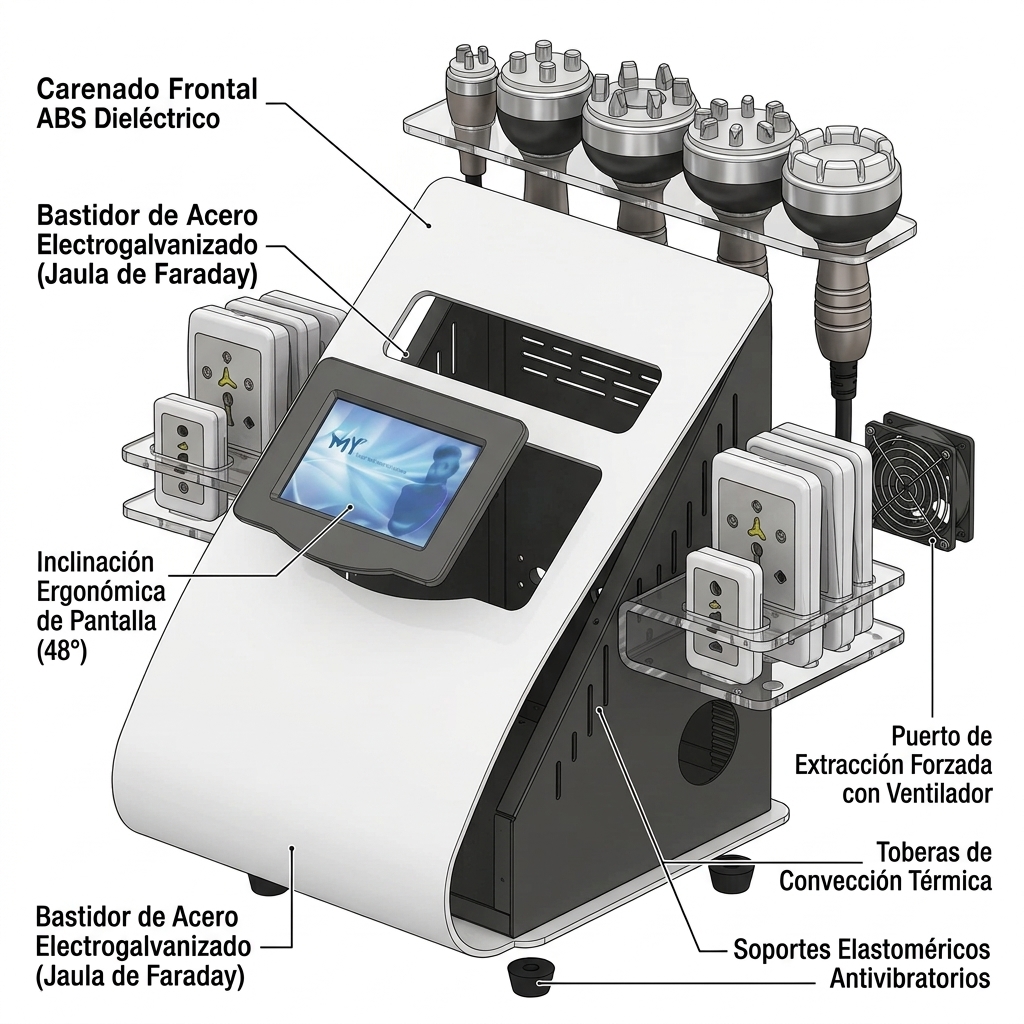

2.2 Inspección Pericial del Chasis Híbrido y Elementos Estructurales
La consola del modelo Kim8 6en1 integra una arquitectura electromecánica híbrida que combina polímeros de grado médico de alta absorción de impacto con un bastidor metálico rígido diseñado para la disipación térmica y la contención electromagnética.
+-----------------------------------+
| CHASIS HÍBRIDO KIM8 |
+-----------------+-----------------+
|
+-----------------------+-----------------------+
| |
v v
+-----------------------+ +-----------------------+
| Carenado Frontal | | Bastidor Posterior |
| Termoplástico ABS | | Chapa Galvanizada |
| - Acabado blanco | | - Gris antracita |
| - Ángulo de 45°-50° | | - Rejilla fan DC |
| - Display LCD 7-8" | | - Filtro trampa |

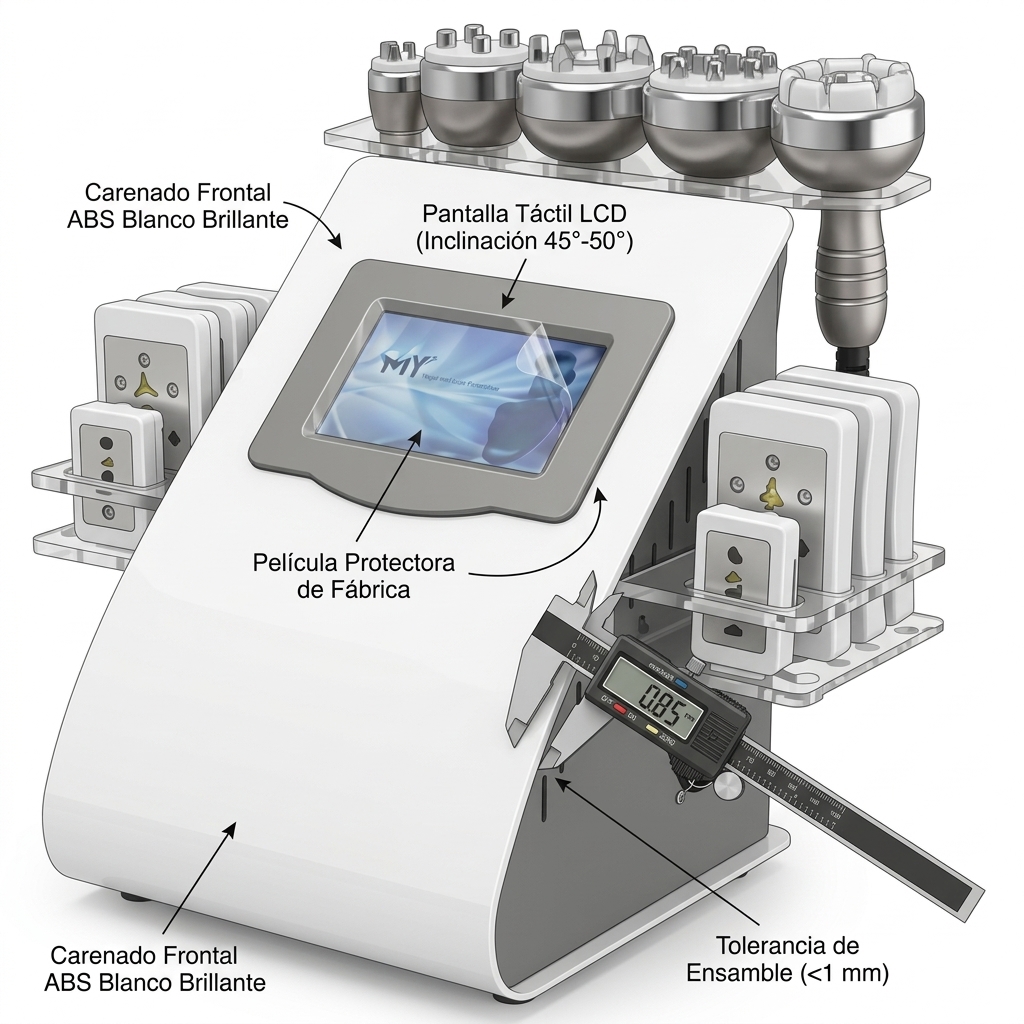

+-----------------------+ +-----------------------+Análisis del Carenado Frontal de Termoplástico ABS
El operador inspeccionará minuciosamente la semicarcase frontal, moldeada por inyección en acrilonitrilo butadieno estireno (ABS) de alta tenacidad en tono blanco brillante:
- Integridad superficial: Se constatará visual y táctilmente la ausencia de fisuras, líneas de fractura por impacto, rebabas de moldeo o decoloraciones anómalas.
- Líneas de partición: Las juntas perimetrales de ensamble entre la carcasa plástica superior y el bastidor metálico posterior deberán presentar una holgura uniforme inferior a 1 milímetro en todo su perímetro, sin deformaciones por alabeo o pandeo térmico.

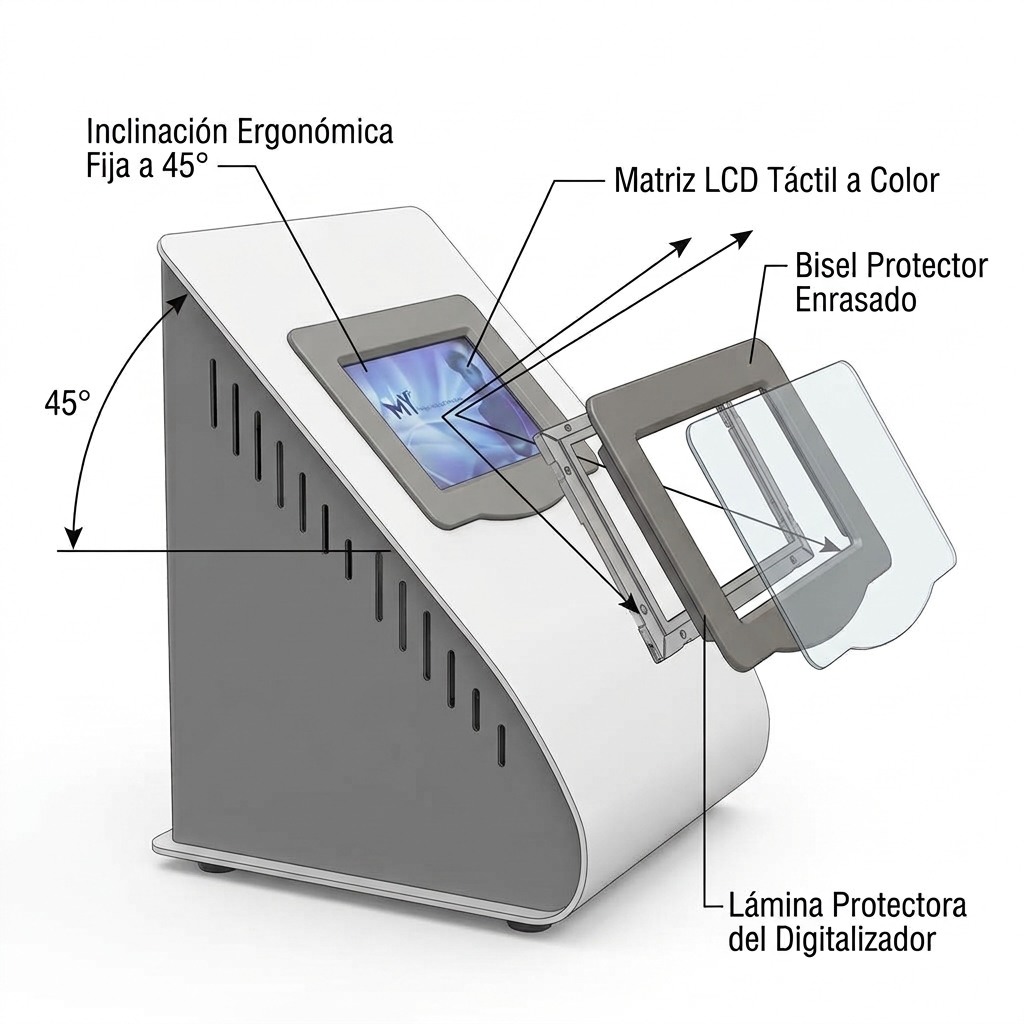

- Pantalla táctil LCD integrada: En el centro del plano inclinado a 45°-50° se ubica el panel táctil resistivo/capacitivo a color de 7 a 8 pulgadas. El técnico deberá comprobar que la película protectora plástica de fábrica se encuentre intacta, sin burbujas de aire con presencia de polvo abrasivo y libre de rayaduras. Se verificará que el bisel protector termoformado en color gris humo esté correctamente asentado, sin desprendimientos en su borde anatómico inferior.

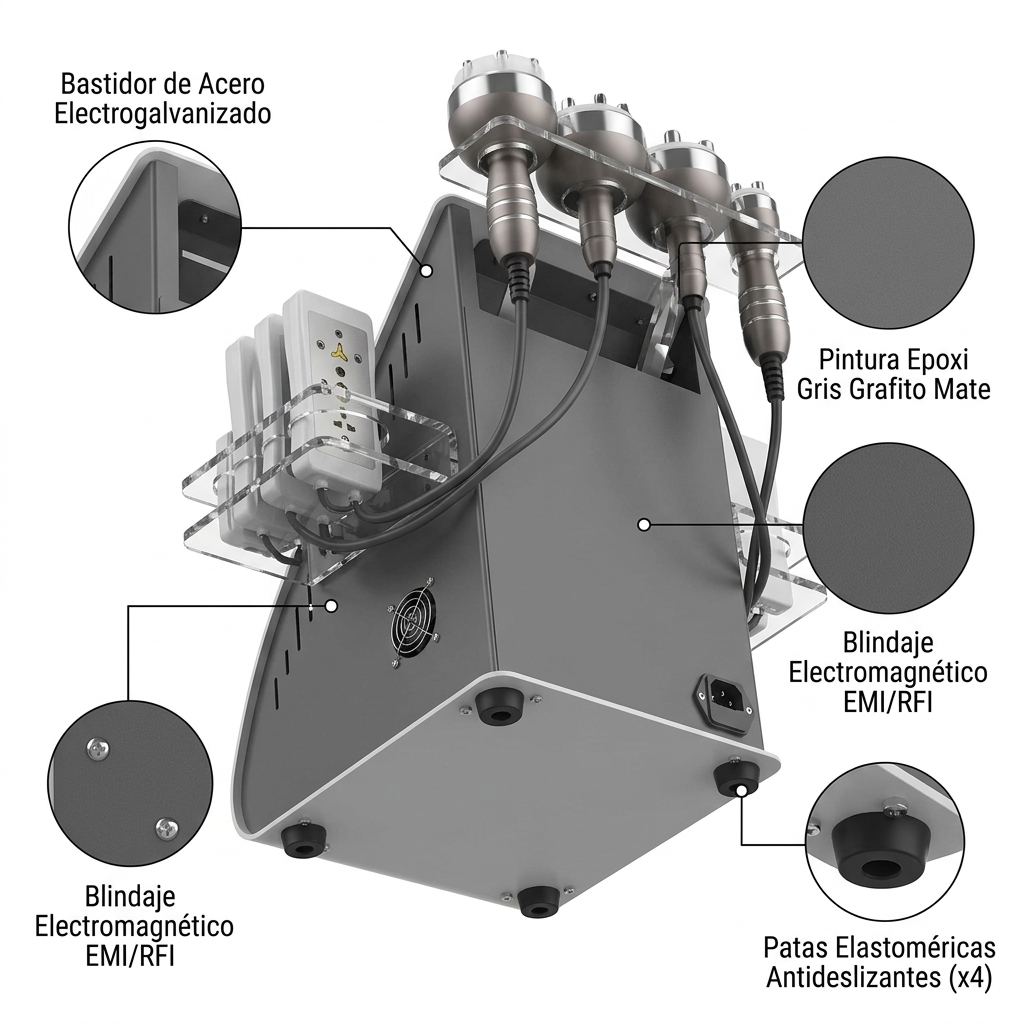

Inspección del Bastidor Posterior Metálico
La parte estructural posterior e inferior del equipo está construida en chapa de acero electrogalvanizado plegada mediante control numérico y recubierta con pintura electrostática termoendurecida en color gris grafito/antracita mate. Se constatará:
- Adherencia y continuidad de la pintura: Ausencia de descascarillamientos, óxido en las aristas mecanizadas o rayaduras profundas que puedan comprometer el blindaje contra interferencias electromagnéticas (EMI/RFI).
- Base y patas elastoméricas: Se inclinará levemente la unidad para confirmar la presencia de las cuatro patas circulares de caucho sintético antideslizante fijadas por tornillería métrica en las esquinas de la base. Estas patas son indispensables para absorber las microvibraciones generadas por la motobomba de vacío y evitar deslizamientos dinámicos por tracción de los cables de los manípulos.

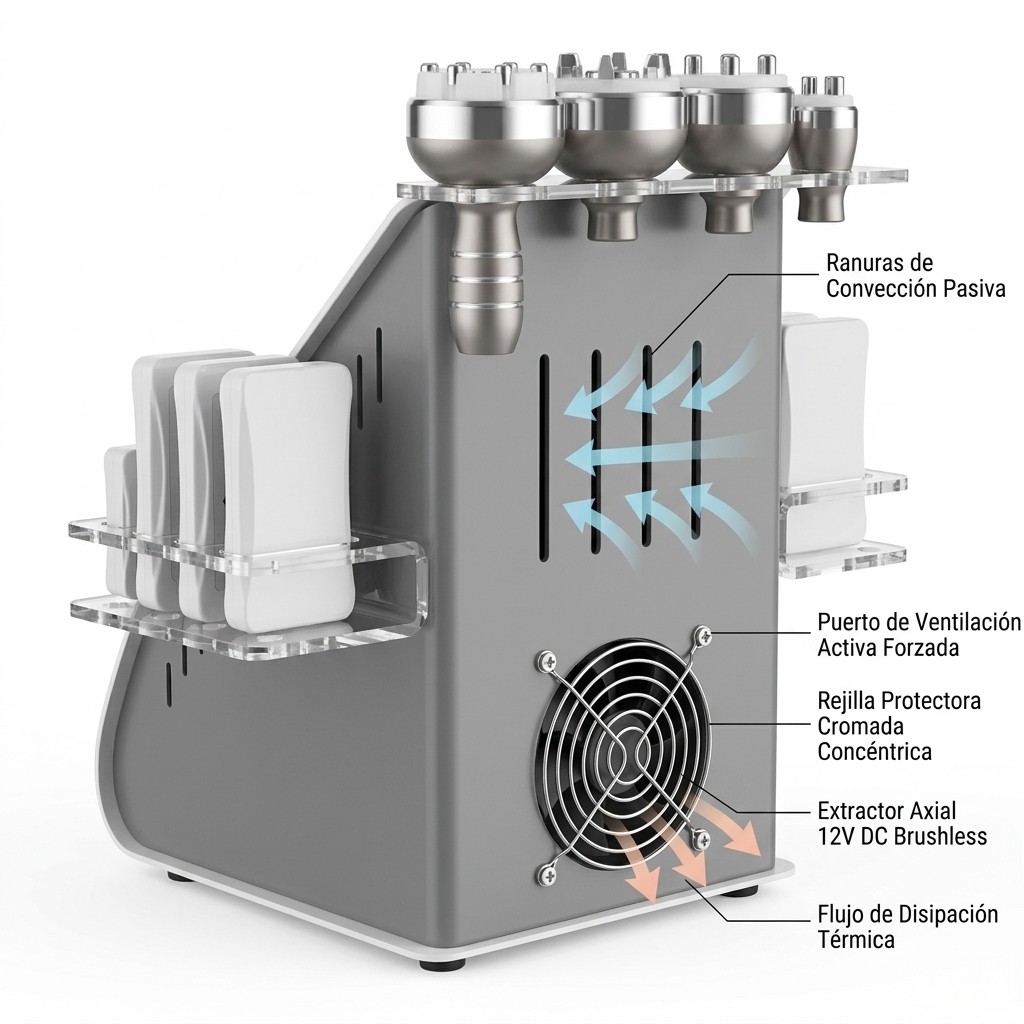

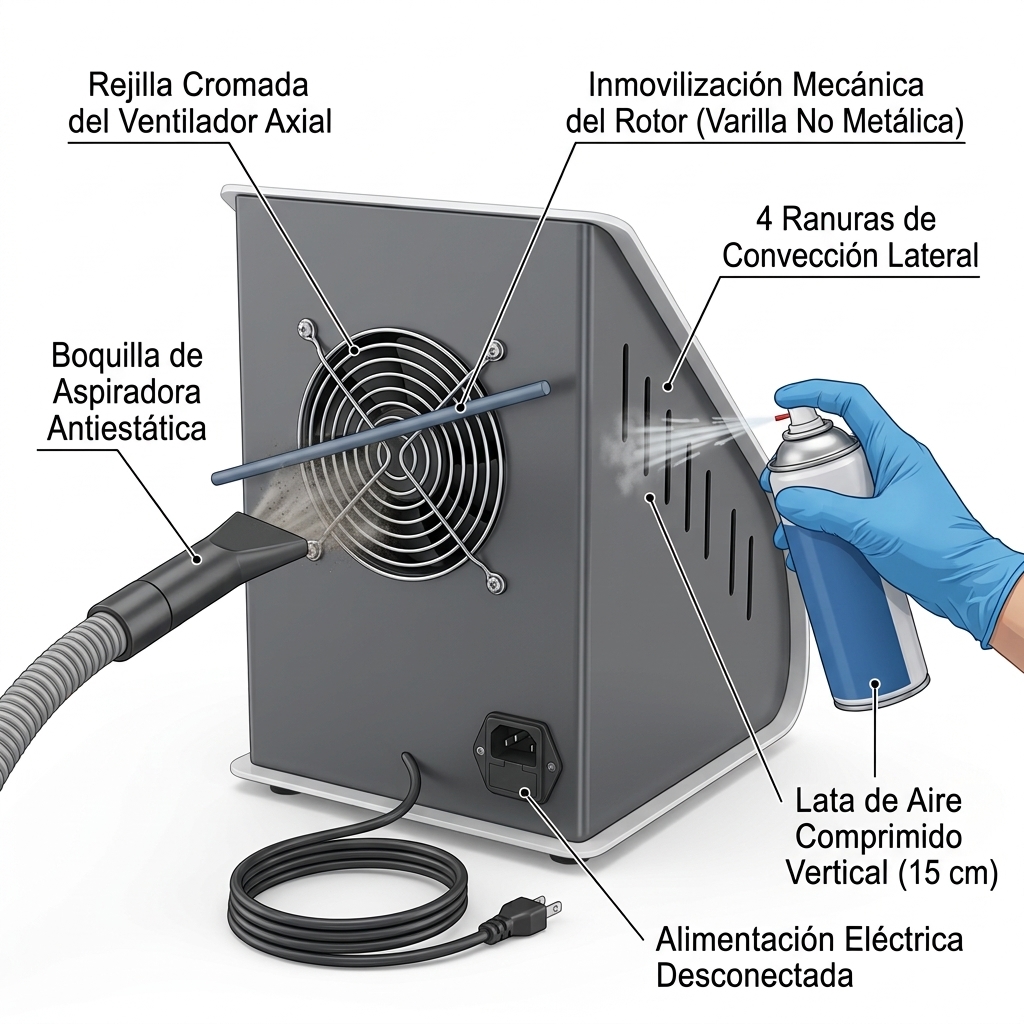

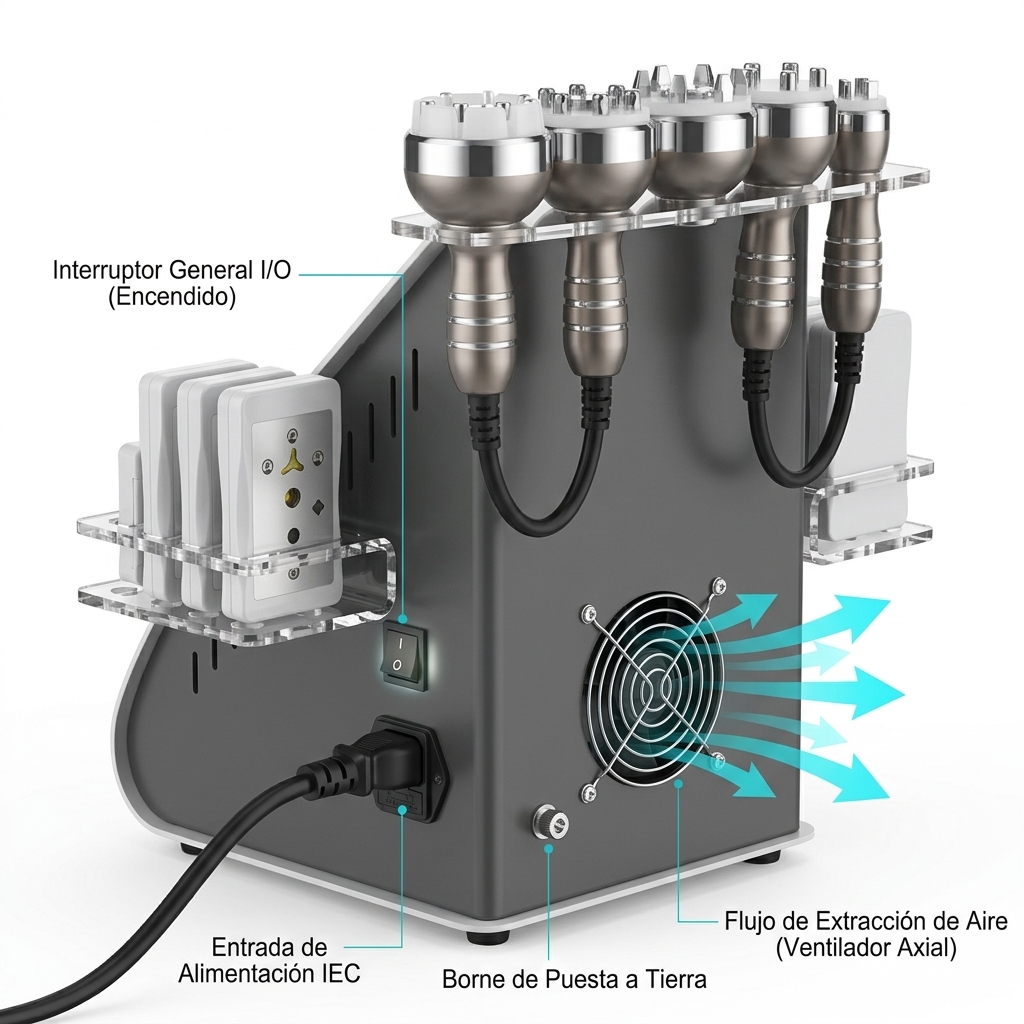

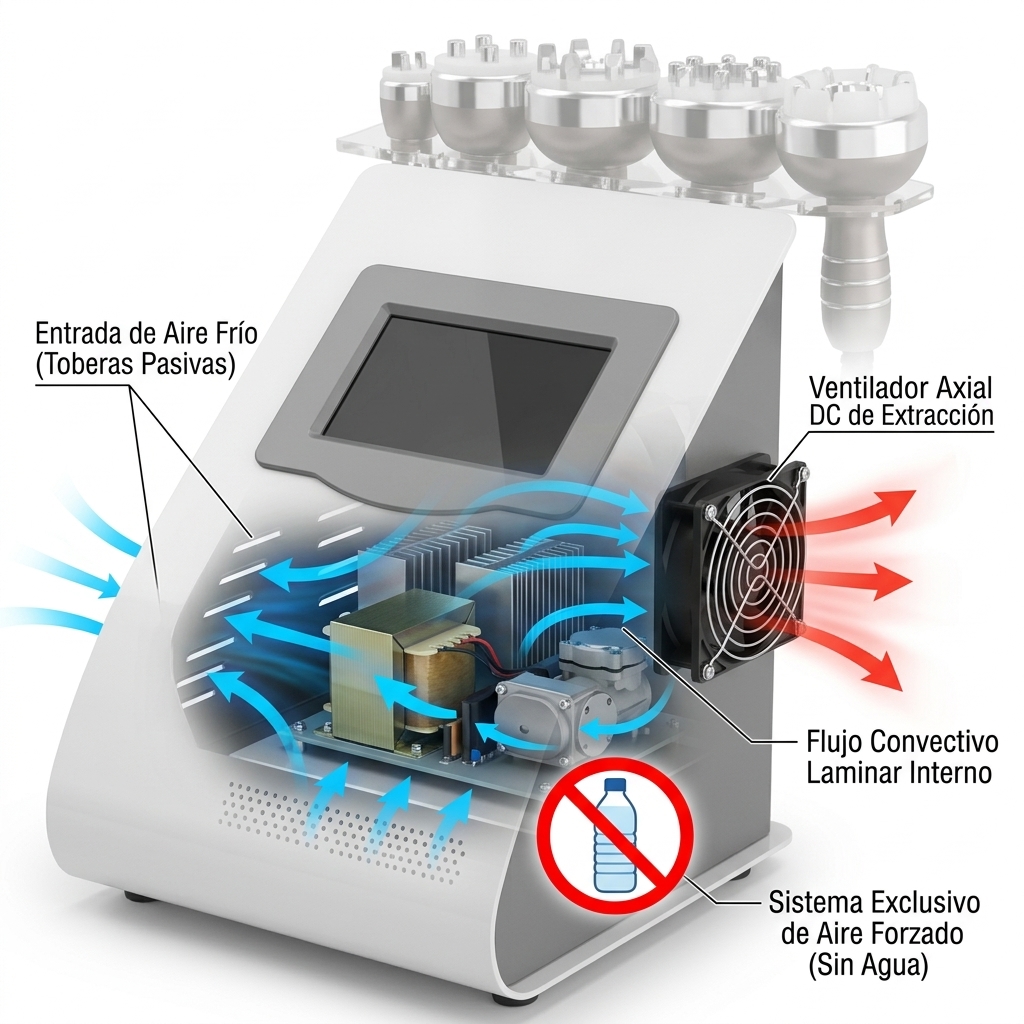

Sistema de Termorregulación y Ventilación Mecánica
El técnico revisará en el lateral y reverso del módulo metálico:
- Ranuras de convección pasiva: Cuatro ranuras longitudinales verticales mecanizadas directamente sobre la chapa metálica en el flanco lateral derecho. Se comprobará que estén totalmente libres de obstrucciones plásticas o fragmentos de material de embalaje.
- Ventilación forzada activa: Un puerto circular inferior equipado internamente con un extractor axial de 12V DC (tecnología brushless de bajo ruido y larga vida útil). En el exterior se verificará el perfecto estado de la rejilla de alambre de acero cromado dispuesta en patrón concéntrico, asegurada mediante cuatro tornillos métricos Philips a los puntos roscados del chasis. El técnico deberá comprobar manualmente que el rotor del ventilador gire libremente sin roces mecánicos introduciendo de forma pasiva una pequeña varilla de polímero no conductora.
[ Ranuras de Convección ] [ Puerto Extractor Activo ]
|| || || || ( ( ( O ) ) )
|| || || || Rejilla de alambre
|| || || || acero cromado (4 pts)Puertos Neumáticos y Filtro Trampa de Fluidos

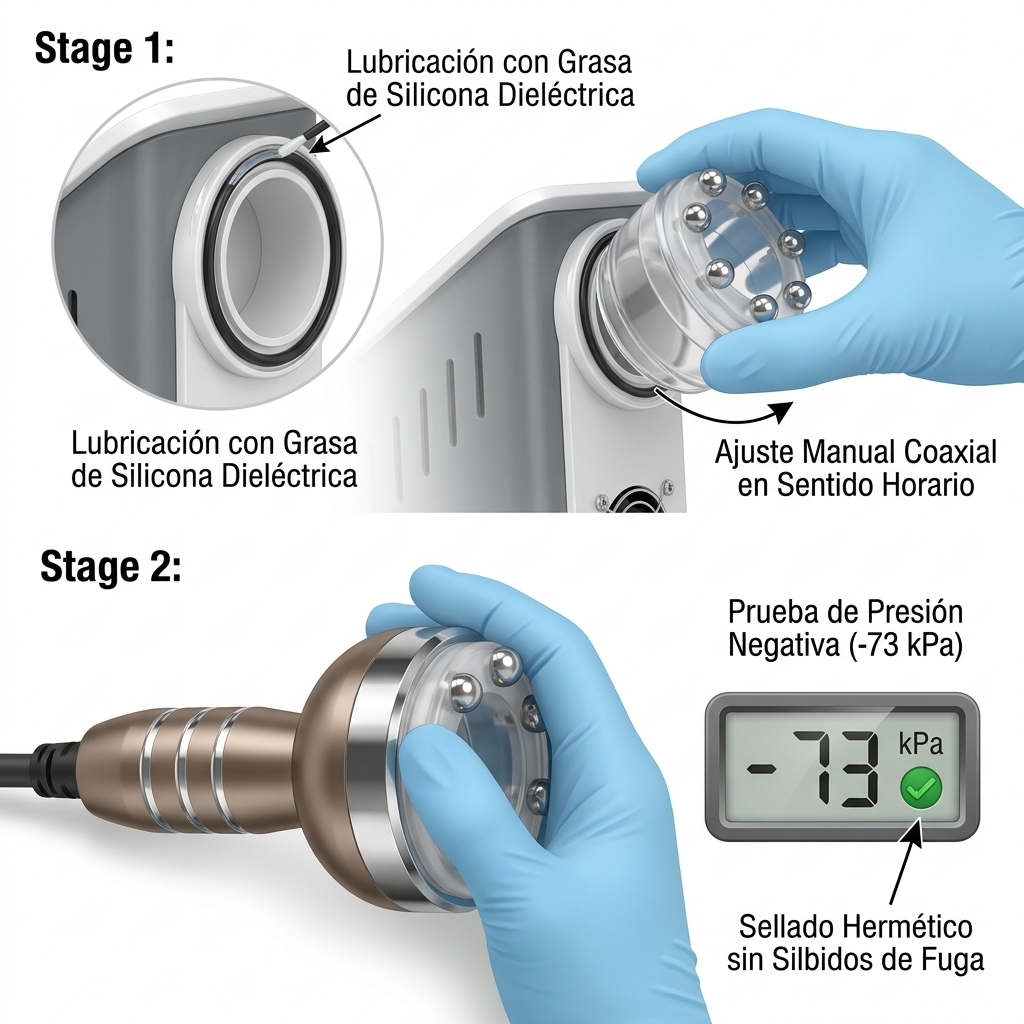

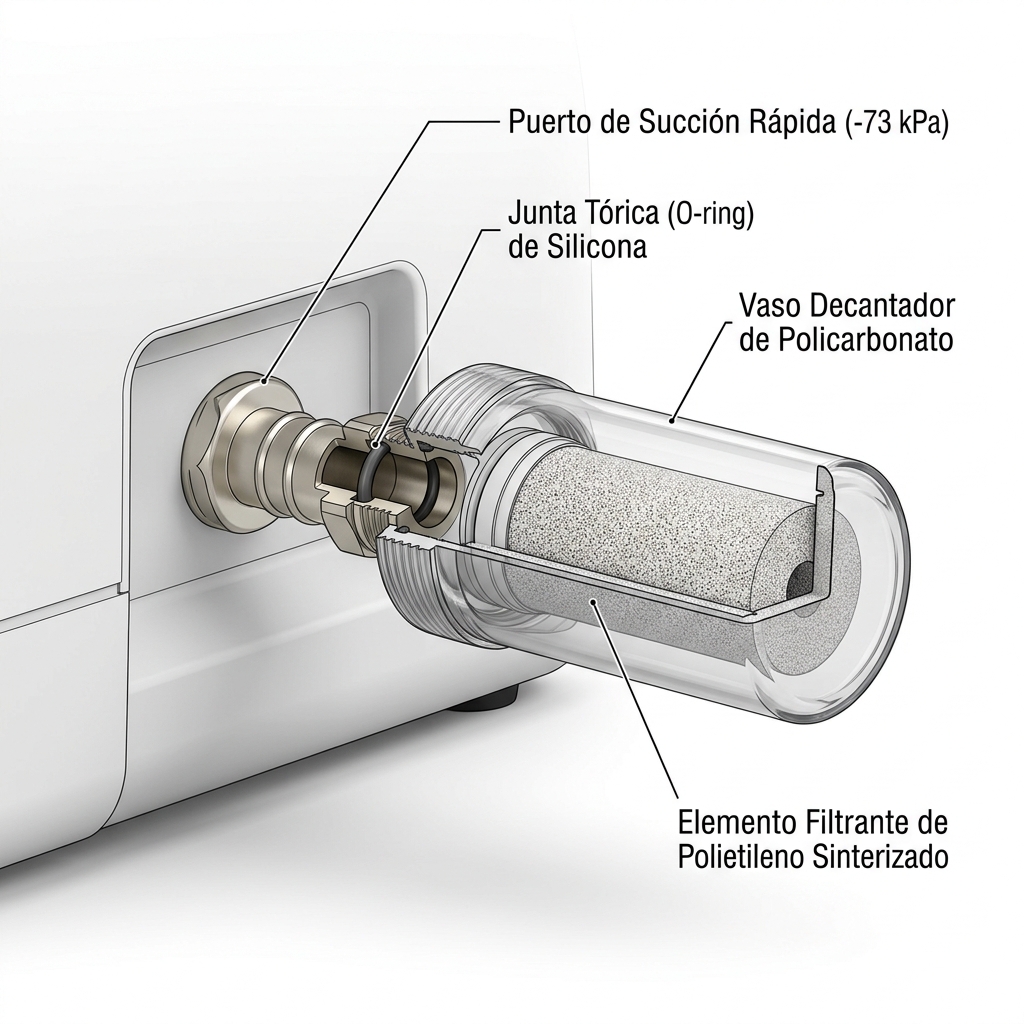

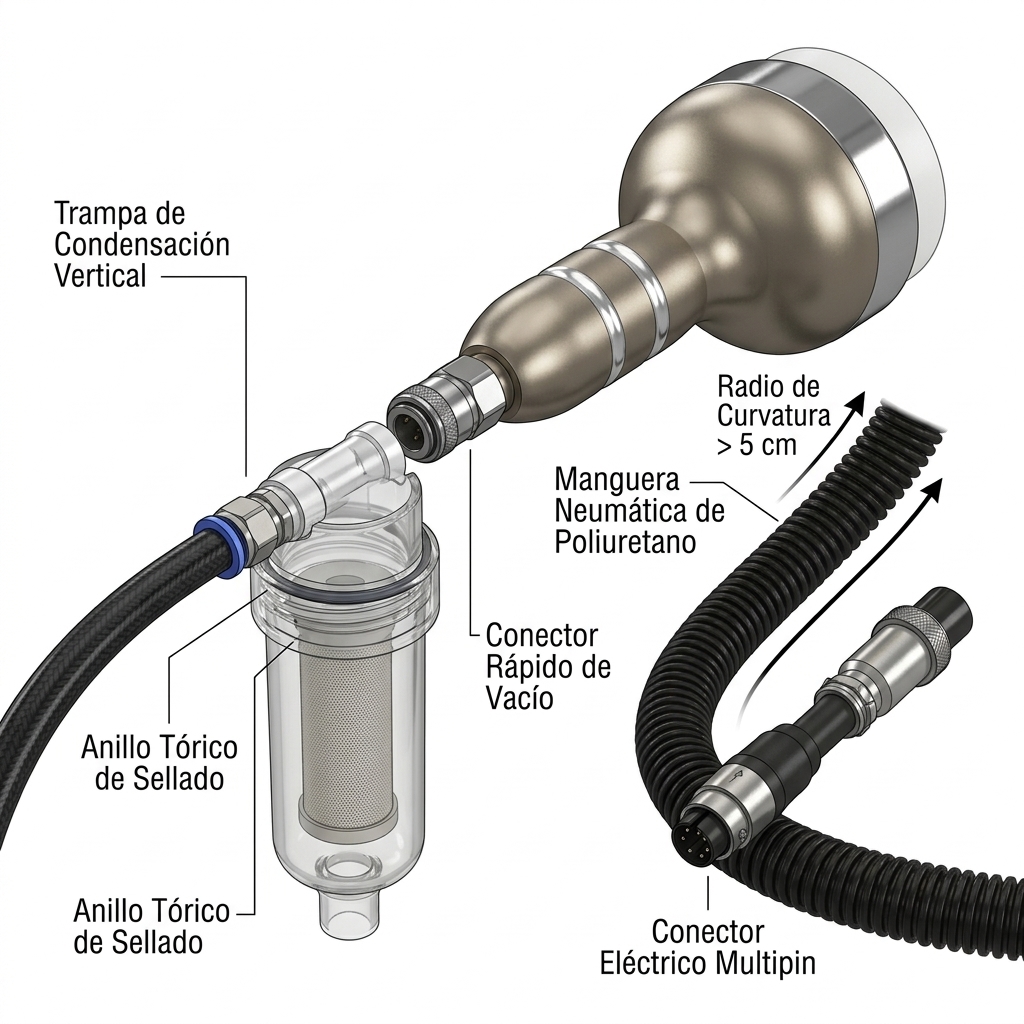

En el panel posterior se localizarán los componentes del subsistema de succión para vacumterapia:
- Puerto de succión negativa: Racor metálico niquelado con espiga para inserción rápida de la manguera de vacío. Se verificará que la rosca y la junta tórica (O-ring) de estanqueidad interna se encuentren lubricadas con silicona neutra y libres de deformaciones.

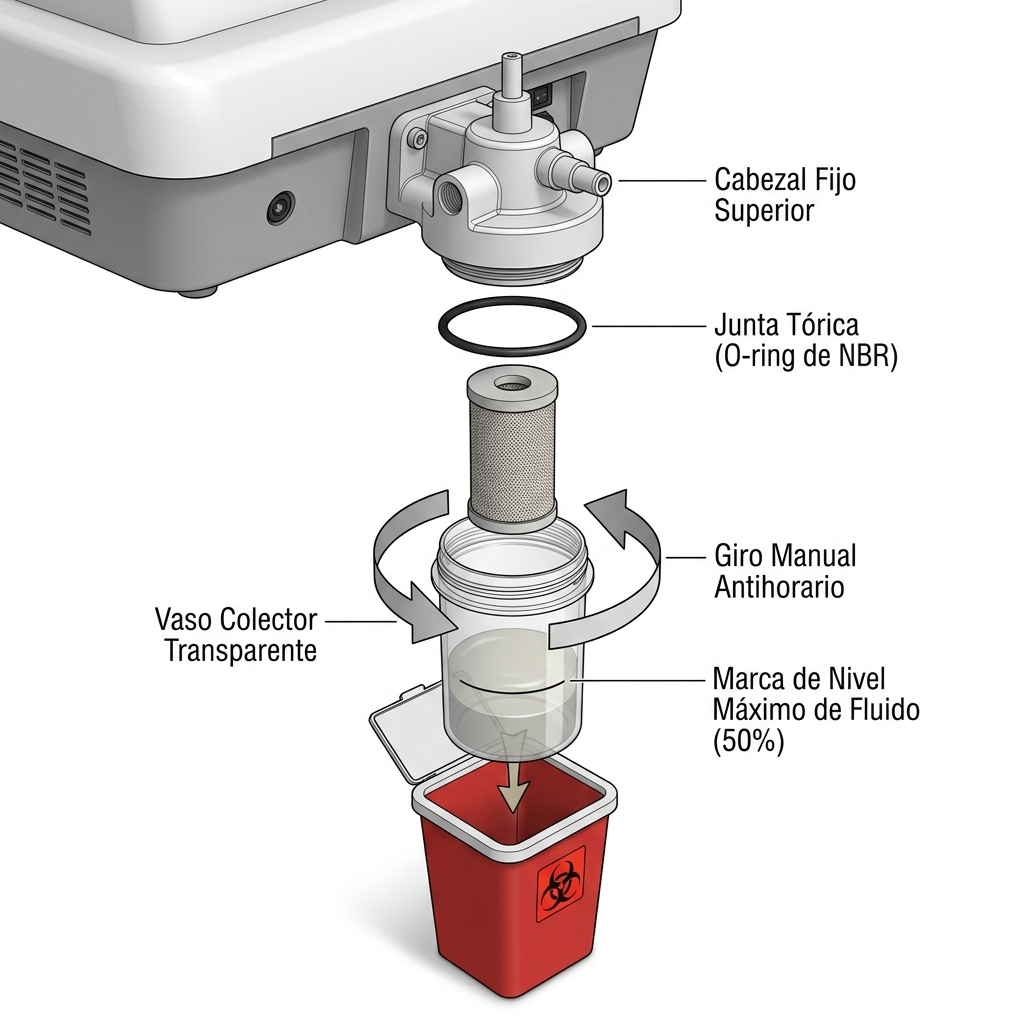

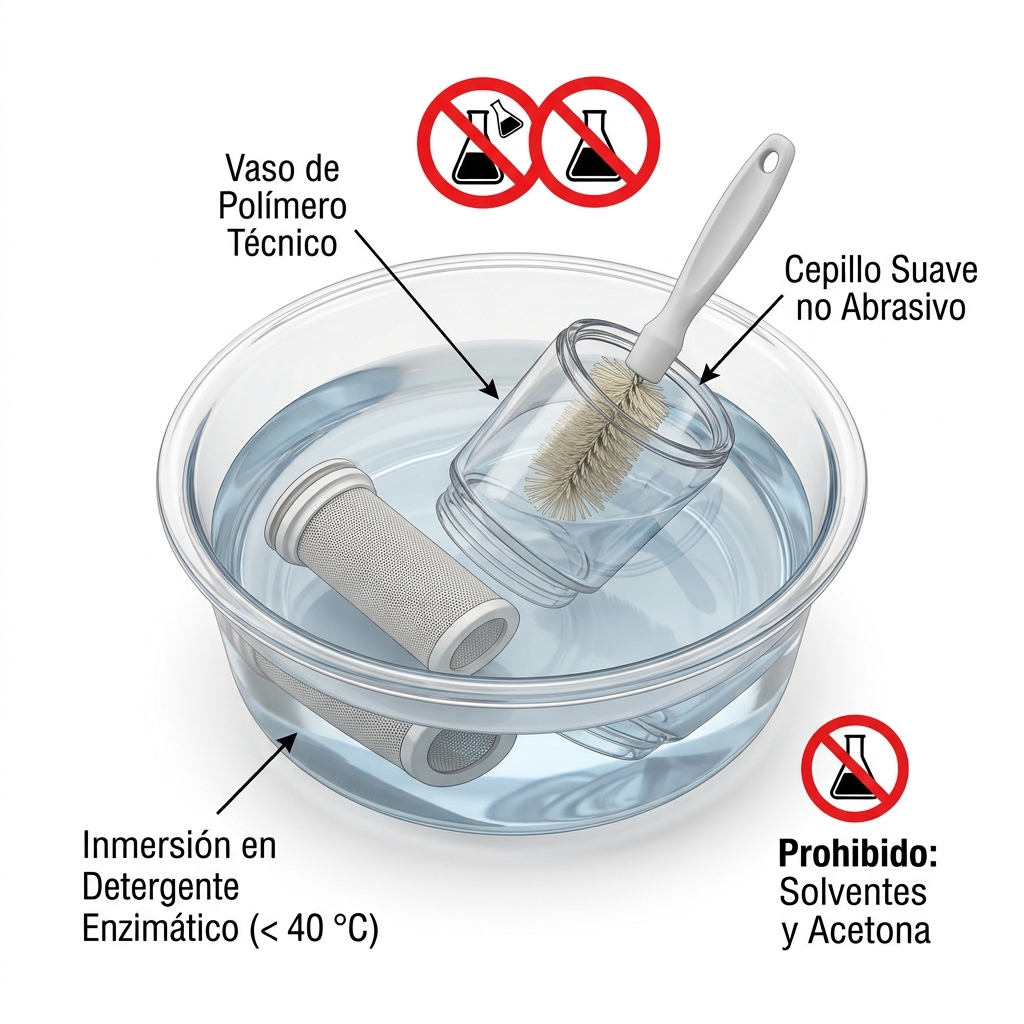

- Filtro trampa de líquidos/geles: Vaso decantador cilíndrico en policarbonato transparente montado en el circuito de retorno de vacío. Se constatará que la cubeta no presente microfisuras inducidas por apriete excesivo, que la rosca plástica ajuste herméticamente contra el cabezal superior del filtro y que el elemento filtrante poroso de polietileno sinterizado se encuentre limpio, seco y centrado en su alojamiento.
2.3 Reconocimiento Físico Pericial de Manípulos Transductores
La plataforma Kim8 6en1 incluye cinco piezas de mano electromecánicas avanzadas destinadas a la entrega focalizada de radiofrecuencia (RF), energía acústica ultrasónica y presión hidroneumática negativa. Cada manípulo cuenta con acabados superficiales de precisión en pintura metalizada tono dorado champán satinado, collares embellecedores en cromo brillante pulido espejo y cables blindados de grado médico.
+----------------------------------------------------+
| BANDEJA DE MANÍPULOS ACTIVOS |
+-------------------------+--------------------------+
|
+---------------+--------------+--------------+---------------+
| | | | |
v v v v v
[ RF Tripolar ] [ RF Cuadrupolar ] [ RF Multipolar ] [ Cavitación/RF ] [ Vacuum + RF ]
Facial/Ojos Facial/Cuello Corporal Ultrasónica Bipolar/Succión
(3 domos) (4 domos + LED) (Corona domos) (Placa acústica (Cúpula acrílica

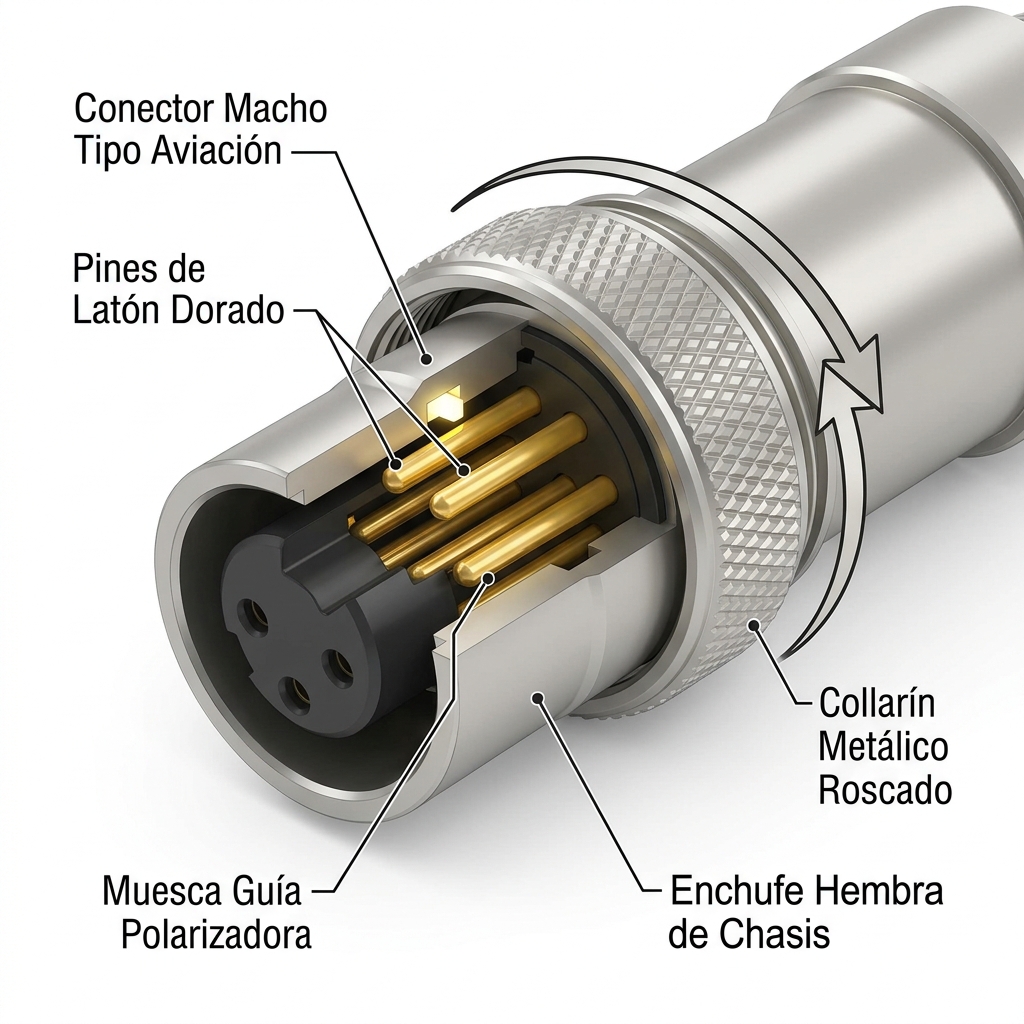

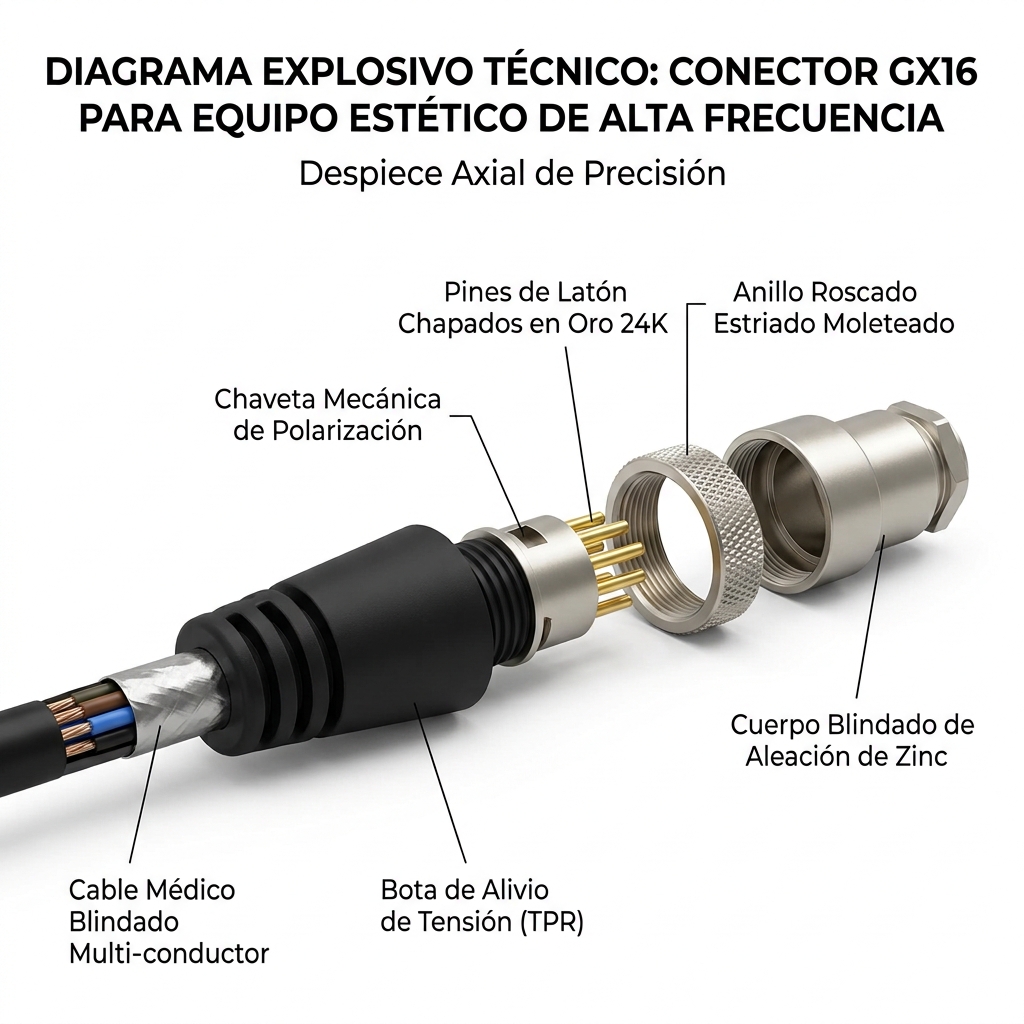

+ 8 domos) + 2 domos int.)Arquitectura del Conector Industrial Tipo Aviación
Todos los manípulos de RF y cavitación se interconectan al panel posterior de la consola mediante conectores metálicos cilíndricos industriales tipo aviación (estándar GX16 o similar), diseñados para tolerar alta densidad de corriente y frecuencias de conmutación de 1 MHz:
- Cuerpo exterior: Fabricado en aleación de zinc fundido a presión con baño de níquel electrolítico brillante, que actúa como blindaje Faraday continuo contra ruidos radiados.
- Anillo de enclavamiento roscado: Collarín exterior con acabado moleteado o estriado para ajuste manual seguro sin requerir herramientas.
- Chaveta guía de polarización mecánica: Ranura axial fresada en el macho que debe coincidir con la muesca de alineación en la hembra del panel. Esta característica impide físicamente inserciones invertidas o desfasadas.
- Pines terminales: Terminales macho macizos de latón con recubrimiento galvánico de oro de 24K sobre níquel, asegurando una resistencia de contacto inferior a 5 miliohmios y evitando la oxidación o sulfuración prematura.
- Bota de alivio de tensión (Strain Relief Boot): Manguito cónico segmentado en elastómero de caucho sintético termoplástico (TPR) de alta resiliencia. Este elemento distribuye las tensiones axiales y torsionales generadas durante los movimientos de aplicación, evitando puntos de concentración de carga que fracturen el alma de cobre multifilar en la transición cable-mango.
Muesca / Chaveta Guía
|
+----+----+
| . . | <- Pines de latón bañado en oro
| . |
+----+----+
|
[==========] <- Anillo roscado estriado (Aviation GX16)
||
[##########] <- Bota de alivio de tensión elástica
||

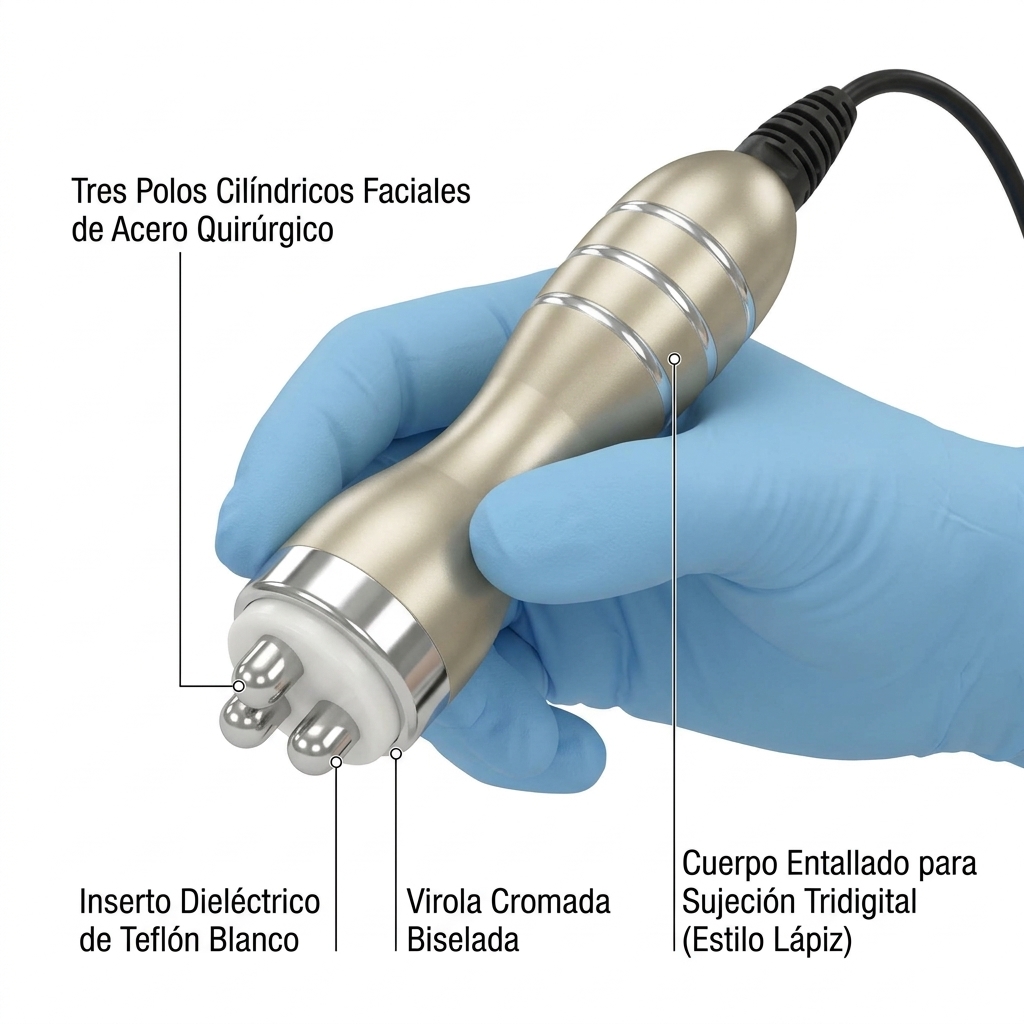

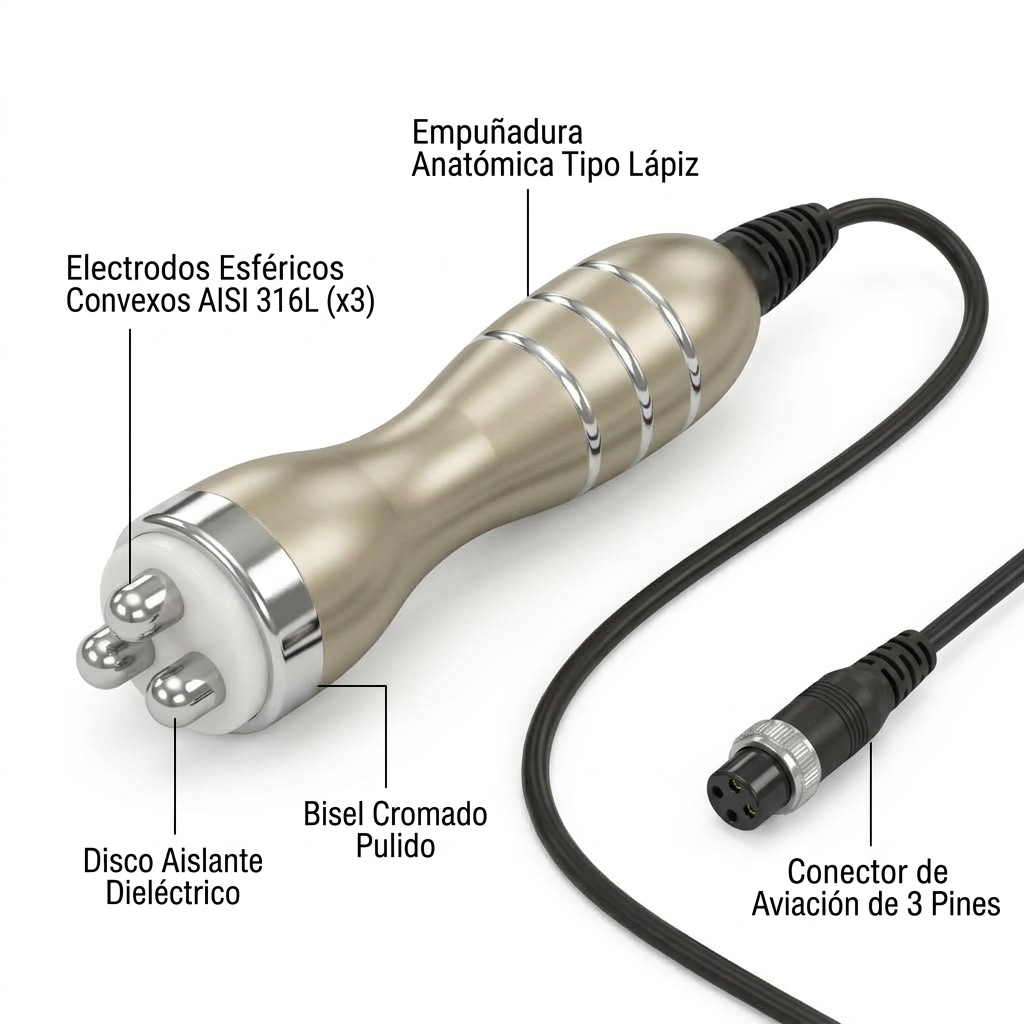

============= <- Cable coaxial flexible apantallado1. Cabezal de Radiofrecuencia Tripolar Facial
- Morfología y ergonomía: Estructura esbelta bicónica con estrechamiento central que imita la silueta de un lápiz anatómico. Esta geometría facilita la sujeción tridigital de precisión (dedos pulgar, índice y medio) para maniobras vectoriales delicadas en la zona periorbitaria, perilabial, surcos nasogenianos y frente.
- Cuerpo y acabado: Carcasa de ABS de alta densidad con revestimiento satinado color champán metalizado. Presenta tres ranuras anulares cromadas en la zona proximal y un collarín frontal biselado de cromo reflectante.
- Superficie de emisión: Disco dieléctrico plano en polímero blanco resistente a altas temperaturas, del cual emergen tres electrodos de acero inoxidable quirúrgico AISI 316L. Cada electrodo presenta una geometría esférica convexa con pulido espejo para garantizar un coeficiente de fricción ultrabajo sobre el estrato córneo con gel conductor neutro.
- Cable de acometida: Cable flexible apantallado de 1.5 metros de longitud con cubierta de PVC de grado médico, terminado en conector de aviación de 3 pines.

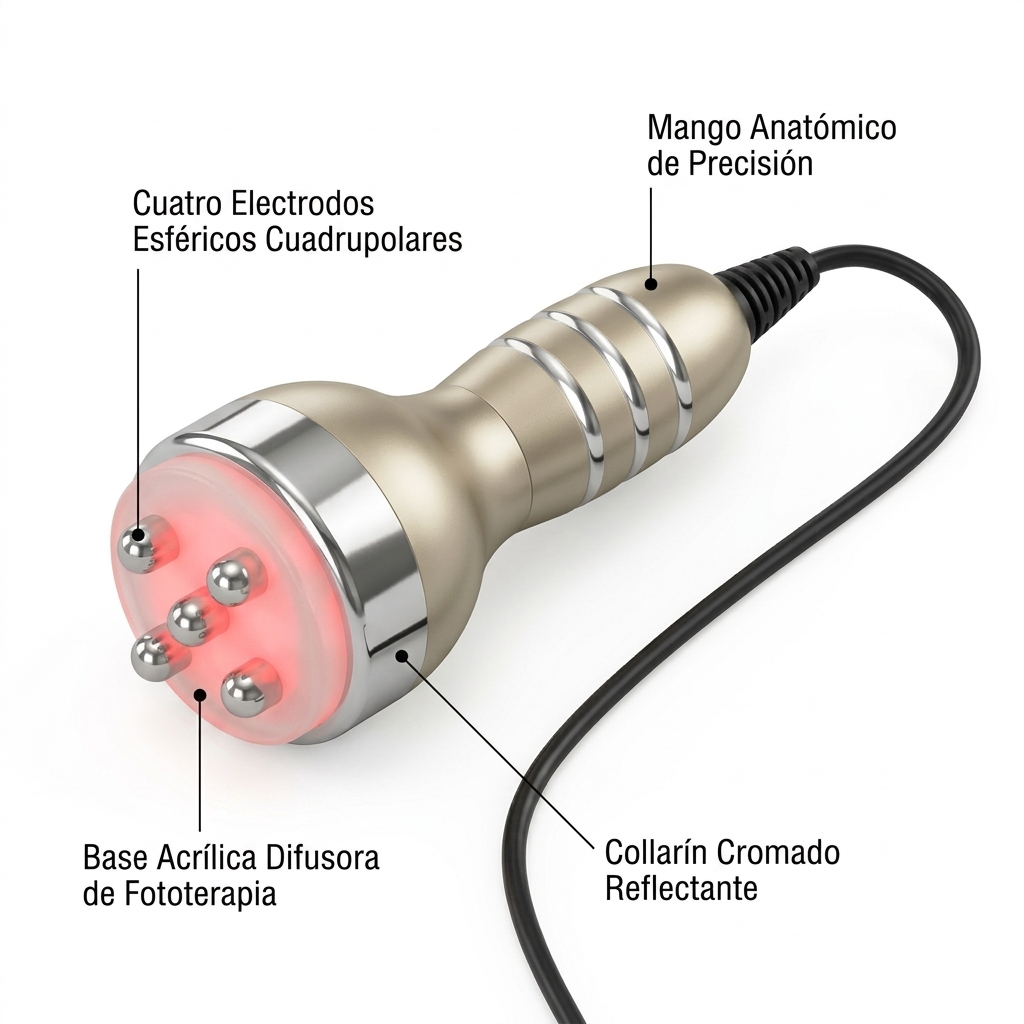

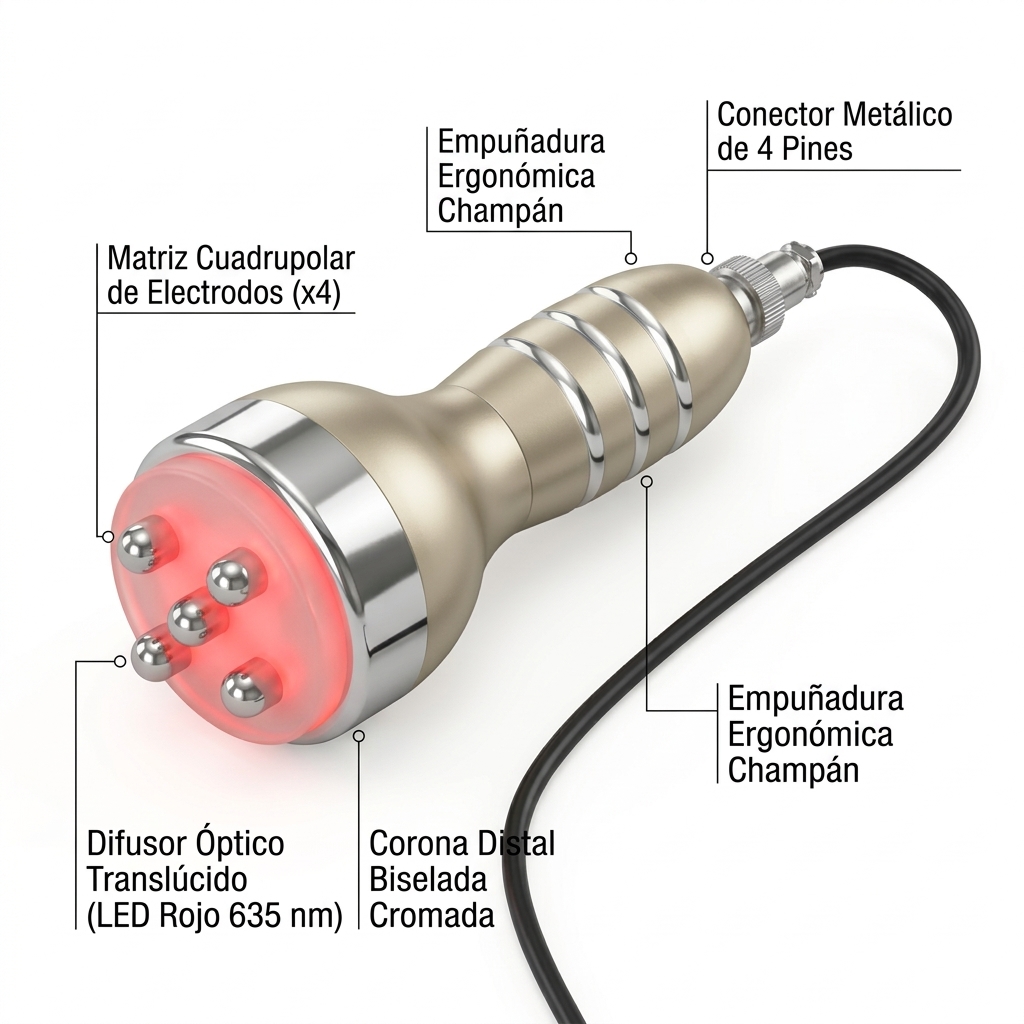

2. Cabezal de Radiofrecuencia Cuadrupolar
- Morfología y ergonomía: Mango tubular con perfil acampanado expansivo hacia su extremo distal. Proporciona una transición ergonómica óptima para un agarre palmar envolvente o en pinza digital robusta, orientado a áreas anatómicas medianas: pómulos, cuello, escote, papada y cara interna de brazos.
- Cuerpo y acabado: Termopolímero dorado champán satinado, ornamentado con tres aros transversales concéntricos plateados y una corona distal abombada en cromo brillante.
- Superficie de emisión: Disco cilíndrico de policarbonato translúcido esmerilado que aloja en su interior diodos emisores de luz roja (635 nm a 650 nm) para bioestimulación fotodinámica. Sobre esta superficie sobresalen cuatro electrodos semiesféricos macizos de acero quirúrgico distribuidos simétricamente en una matriz cuadrangular regular.
- Acometida eléctrica: Cable multifilar apantallado de 1.8 metros con pasacables acanalado flexible, terminado en conector industrial de 4 pines.
3. Cabezal de Radiofrecuencia Multipolar Corporal
- Morfología y ergonomía: Diseño robusto con silueta de campana invertida o trompeta de amplia sección transversal. La empuñadura cilíndrica decreciente permite al especialista aplicar fuerza axial ortogonal sostenida descargando el esfuerzo biomecánico desde la articulación del carpo y el antebrazo.
- Cuerpo y acabado: Chasis bicromático dorado champán con triple moldura anular antideslizante en relieve cromado y una banda metálica circular ancha en el cuello activo.
- Superficie activa de contacto: Plato frontal discoidal aislante fabricado en policarbonato de uso médico blanco lechoso. Integra una matriz circular concéntrica de electrodos esféricos convexos pulidos a espejo, diseñada para emitir energía electromagnética de 1 MHz alternando fases de polaridad para inducir calentamiento volumétrico óhmico en panículos adiposos extensos (abdomen, flancos, glúteos y muslos). En su zona media aloja diodos LED emisores de luz roja visible.
- Acometida eléctrica: Cable grueso apantallado de 1.8 metros dotado de manguito de goma elástica sobredimensionado contra flexión repetitiva, con conector metálico de múltiples pines dorados.
4. Cabezal de Cavitación Ultrasónica / Multipolar Masivo
- Morfología y ergonomía: Corresponde al cabezal transductor de mayor masa y volumen de la dotación. Dispone de un mango cilíndrico prolongado acabado en dorado champán con estrías cromadas circunferenciales de sujeción ergonómica firme.
- Cuerpo y acabado: Estructura de ABS industrial de alta densidad con sellado electromagnético interno y campana cónica acabada en un robusto anillo biselado cromado espejo.
- Superficie activa acústica y resistiva: El plano frontal está constituido por una placa central plana discoidal difusora que actúa como emisor acústico acoplado directamente al transductor piezoeléctrico de cerámica resonante interna calibrada a 40 kHz (tecnología acústica Unoisetion / 80 kHz según modo funcional). Esta superficie central se encuentra enmarcada de manera concéntrica por una corona perimetral de 8 electrodos esféricos macizos de acero inoxidable pulido para la emisión sinérgica de radiofrecuencia resistiva multipolar.
- Cable de acometida: Cable coaxial reforzado de baja capacitancia dieléctrica y alta inmunidad al ruido electromagnético de 1.8 metros, sellado mediante pasacables de goma termoplástica y terminado en conector de aviación multipin reforzado.
5. Cabezal de Radiofrecuencia (RF) Bipolar con Sistema de Vacumterapia (Vacuum)
- Morfología y ergonomía: Unidad electromecánica y neumática integrada con empuñadura tubular ergonómica recubierta en pintura bronce titanio/champán con tres anillos cromados antideslizantes. Su arquitectura permite traccionar y movilizar pliegues cutáneos densos con total estabilidad biomecánica.
- Cuerpo y cúpula de vacío: El cabezal remata en una corona metálica cromada que asegura una cúpula cilíndrica profunda moldeada en polímero acrílico translúcido de grado médico de alta resistencia mecánica al colapso por depresión. El reborde anular frontal de contacto cutáneo incorpora remaches o cabezas esféricas lisas de acero inoxidable que aseguran un desplazamiento suave sin pellizcar la piel.
- Cámara interna: En el fondo de la cavidad cóncava de succión emergen dos electrodos esféricos macizos de acero quirúrgico conectados a la etapa de RF bipolar (1 MHz) y el orificio central de depresión neumática (aspiración negativa de hasta -73 kPa), rodeado por diodos LED de fototerapia roja integrada.
- Línea umbilical: A diferencia del resto de los manípulos, este componente presenta una manguera umbilical flexible corrugada negra que canaliza conjuntamente el tubo neumático de silicona para vacío y el cableado eléctrico apantallado para la radiofrecuencia y los LEDs. Su extremo proximal termina en un conector neumático de acople rápido y un conector eléctrico independiente.
[ Cúpula Acrílica Translúcida ]
| |
| (o) (o) | <- Electrodos hemisféricos de RF
| O | <- Orificio central de succión neumática
| |
+-----------------------------+
| Pernos esféricos lisos | <- Borde perimetral de selladoPregunta de anclaje pedagógico para el Asistente Virtual:
"¿Ha inspeccionado visualmente la cúpula del manípulo de vacío para verificar que no presente fisuras en el acrílico y que la junta tórica esté libre de impurezas?"FIGURA 2.14 #### 5. Cabezal de Radiofrecuencia (RF) Bipolar con Sistema de Vacumterapia (Vacuum)
2.4 Reconocimiento Físico e Inspección Óptica de Palas Lipoláser (LLLT)
El subsistema de lipólisis láser no invasiva de baja intensidad (Low-Level Laser Therapy o LLLT) está compuesto por un conjunto de ocho placas o paddles rectangulares sellados herméticamente en carcasas de ABS termoplástico blanco brillante de grado estético, diseñadas para aplicación estática y fijación mediante cinchas elásticas elastizadas.
PLACA GRANDE (x6) PLACA PEQUEÑA (x2)
+------------------------------+ +---------------------+
| (O) (O) (O) | | (O) |
| | | |
| (O) (O) (O) | | (O) /!\ (O) |
| /!\ | +---------------------+
| (O) (O) (O) | 3 Diodos LLLT
+------------------------------+
9 Diodos LLLTCaracterísticas Técnicas y Reconocimiento de Palas Lipoláser Grandes (6 Unidades)
- Dimensiones y formato: Módulos rectangulares de esquinas ampliamente redondeadas diseñados para abarcar grandes grupos musculares y panículos adiposos extensos en abdomen, muslos, flancos y región glútea.
- Superficie de contacto y radiación: La cara inferior activa incorpora un encastre metálico rectangular en lámina de aluminio anodizado cepillado satinado. Esta placa de aluminio cumple una doble función: actúa como disipador térmico pasivo para los diodos y como superficie atérmica y aséptica de contacto directo sobre la epidermis.
- Matriz de emisión óptica: Sobre la lámina de aluminio emergen a ras nueve ventanas circulares oscilantes correspondientes a las lentes colimadoras biconvexas de policarbonato óptico ultra-transparente. Cada lente protege un diodo semiconductor de emisión continua en el espectro rojo visible (longitud de onda nominal de 635 nm a 650 nm con una potencia individual de 5 mW).
- Señalética de bioseguridad: En la cara frontal metálica se ubica una serigrafía reglamentaria permanente consistente en un pictograma triangular de fondo amarillo con reborde negro y el sol radiante estilizado, advirtiendo sobre radiación láser clase 3R.
- Acometida: El cable liso negro flexible de 1.2 metros sale del borde estrecho superior a través de un manguito pasacables escalonado reforzado, finalizando en un conector metálico cilíndrico de 2 pines con anillo roscado.
Características Técnicas y Reconocimiento de Palas Lipoláser Pequeñas (2 Unidades)
- Dimensiones y formato: Módulos compactos cuya superficie es aproximadamente una tercera parte de las palas grandes. Su uso está indicado para áreas anatómicas focalizadas: papada, cuello, brazos, región periaxilar o sobre cadenas ganglionares linfáticas (ganglios inguinales o axilares) para estimular el drenaje macromolecular.
- Superficie de emisión y componentes: Aloja una placa de aluminio cepillado de menor superficie, provista de una matriz lineal o triangular reducida de tres lentes colimadoras circulares transparentes montadas a ras, con sus correspondientes diodos semiconductores de 635-650 nm a 5 mW.
- Señalética y conexión: Presenta idéntico pictograma triangular de advertencia láser y manguito pasacables elástico posterior con conector industrial roscado de 2 pines dorados.
Protocolo de Inspección Pericial Óptica de las Lentes Láser
El técnico deberá inspeccionar individualmente cada una de las lentes de los ocho aplicadores lipoláser:
- Inspección de planitud y fijación: Se deslizará suavemente una gasa estéril seca o un guante de nitrilo sin talco sobre la superficie de aluminio. Ninguna lente deberá sobresalir ni estar hundida respecto al plano metálico. Un desnivel generaría puntos de fricción, atrapamiento de fluidos o dispersión descontrolada del ángulo de colimación del haz.
- Inspección óptica de claridad: Mediante iluminación focal con linterna de inspección clínica a 45°, se constatará que los domos acrílicos de las lentes no presenten rayaduras, astillamientos, fisuras o veladuras blanquecinas provocadas por el uso indebido de solventes desinfectantes aromáticos como alcohol puro o acetona.
- Comprobación de sellado perimétrico: Se verificará que no existan restos de resinas adhesivas desbordadas alrededor de las perforaciones circulares del aluminio. El sellado debe ser perfectamente liso para asegurar la estanqueidad clase IPX4 frente al sudor o secreciones sebáceas del paciente.
2.5 Verificación de Ensamblaje de Racks y Bandejas de Metacrilato (PMMA)
La organización espacial de los manípulos y palas durante los periodos de reposo operativo depende de un sistema modular de bandejas de polimetilmetacrilato (PMMA) de alta transparencia y 5 a 6 milímetros de espesor, cortadas y perforadas mediante tecnología de mecanizado por control numérico (CNC) o corte láser de alta pureza.
+-------------------------------------------------------------+
| RACK SUPERIOR DE MANÍPULOS (PMMA) |
| ( 1 ) ( 2 ) ( 3 ) ( 4 ) ( 5 ) |
+-------------------------------------------------------------+
Tripolar Cuadrupolar Multipolar Cavitación Vacuum
Facial Intermedio Corporal Ultrasónica + RFRack Superior para Manípulos Transductores
- Morfología y función: Bandeja horizontal en voladizo diseñada para atornillarse en la parte superior posterior del bastidor metálico de la consola.
- Alojamiento calibrado: Presenta cinco perforaciones circulares con diámetros gradualmente escalonados para suspender por gravedad las cinco piezas de mano, ordenadas funcionalmente de izquierda a derecha. Se verificará que los bordes internos de cada agujero presenten un bisel pulido brillante al fuego o desbastado a 45°, eliminando cualquier arista viva que pueda rayar el revestimiento metalizado champán de los cabezales al depositarlos o retirarlos.
Racks Laterales Escalonados para Palas Lipoláser
- Disposición estructural: Dos módulos verticales o inclinados simétricos fijados lateralmente al cuerpo metálico gris del equipo mediante tornillos métricos avellanados.
- Capacidad de almacenamiento: Cada rack lateral incorpora ranuras y soportes para estibar cuatro palas lipoláser (tres grandes y una pequeña por lado, completando la dotación de ocho unidades). Se verificará que las aletas de retención mantengan una separación uniforme para que los cables no sufran dobleces forzados con radios de curvatura inferiores a 30 milímetros.
2.6 Lista Descriptiva de Verificación Pericial de Recepción (Checklist)
El especialista técnico y el operador clínico deberán completar la siguiente verificación metrológica y física antes de proceder a la conexión a red y ensamblaje definitivo:
- Integridad del contenedor de transporte: Caja de cartón sin perforaciones estructurales, aplastamiento de aristas ni manchas de humedad; precintos de fábrica intactos.
- Aclimatación ambiental superada: Periodo de reposo pasivo de 2 a 4 horas a temperatura controlada (18 °C a 24 °C) verificado y registrado.
- Integridad de la carcasa de ABS blanco: Carenado libre de fisuras, líneas de fractura, deformaciones plásticas o suciedad atrapada en el moldeo.
- Superficie y bisel de la pantalla LCD: Pantalla sin ralladuras, película protectora de fábrica presente y marco protector gris humo perfectamente fijado.
- Blindaje del bastidor metálico posterior: Chapa galvanizada en pintura gris antracita sin ralladuras profundas, corrosión ni desajustes estructurales.
- Patas elastoméricas de sustentación: Cuatro apoyos de caucho sintético íntegros, flexibles y firmemente anclados mediante tornillería en la base.
- Canales de termorregulación mecánica: Cuatro ranuras de convección pasiva despejadas; rejilla cromada del extractor DC atornillada en cuatro puntos; rotación libre del ventilador axial verificada.
- Subsistema neumático posterior: Racor metálico de succión con rosca íntegra y junta tórica lubricada; vaso decantador del filtro trampa transparente, sin fisuras y con núcleo poroso instalado.
- Cabezal RF Tripolar Facial: Conector metálico de aviación de 3 pines sin pines doblados; 3 domos de acero inoxidable con pulido espejo; cable de 1.5 metros íntegro.
- Cabezal RF Cuadrupolar: Conector de aviación de 4 pines con rosca funcional; 4 domos esféricos alineados; acrílico difusor de luz translúcido libre de roturas; cable de 1.8 metros sin melladuras.
- Cabezal RF Multipolar Corporal: Corona de electrodos esféricos firmemente ensamblados sin holguras mecánicas; aro cromado brillante; cable apantallado de 1.8 metros con pasacables flexible de alta densidad.
- Cabezal de Cavitación Ultrasónica: Placa central emisora plana de acoplamiento acústico impecable; 8 electrodos perimetrales de acero inoxidable firmemente sujetos; conector multipin con chaveta guía intacta.
- Cabezal de Vacumterapia con RF Bipolar: Cúpula acrílica cilíndrica libre de microfisuras; 2 electrodos internos de RF y pernos esféricos perimetrales sin rebabas; manguera corrugada umbilical continua sin estrangulamientos ni perforaciones.
- Placas Lipoláser Grandes (6 unidades): Carcasas rectangulares de ABS ensambladas herméticamente; láminas frontales de aluminio cepillado impecables; 9 lentes colimadoras por pala limpias, sin rayaduras y montadas a ras; pictogramas láser legibles; conectores metálicos de 2 pines verificados.
- Placas Lipoláser Pequeñas (2 unidades): Estructura compacta sin fisuras; 3 lentes colimadoras biconvexas intactas; cableado flexible con manguito pasacables antitracción operativo.
- Bandejas de soporte en acrílico (PMMA): Bandeja superior para 5 cabezales y racks laterales para 8 palas sin fisuras radiales en torno a los orificios de fijación; cantos biselados suaves al tacto.
Una vez verificado satisfactoriamente cada uno de los puntos descritos, el equipo Kim8 6en1 se considerará técnicamente apto para superar la fase de inspección física inicial, habilitando el procedimiento de montaje mecánico de soportes, conexión de transductores y conexionado eléctrico normativo.
Instrucciones de Instalación Física, Montaje Mecánico y Conexión Eléctrica
3. Instrucciones de Instalación Física, Montaje Mecánico y Conexión Eléctrica
3.1. Requisitos Ambientales, Desembalaje e Inspección Inicial del Chasis
El proceso de instalación de la consola multifuncional Kim8 6en1 requerirá un entorno controlado que garantice la disipación térmica, la integridad de los componentes optoelectrónicos y la estabilidad dieléctrica del sistema. El operador deberá ubicar el equipo sobre una superficie horizontal, rígida, nivelada y libre de vibraciones mecánicas externas, con una capacidad de carga mínima certificada de veinticinco kilogramos para soportar con holgura el peso estático y las fuerzas dinámicas aplicadas al retirar los manípulos.
Se deberá conservar un espacio perimetral libre no menor a veinte centímetros respecto a paredes o cualquier obstáculo físico en los flancos laterales y en la cara posterior. Esta separación asegurará un flujo convectivo continuo hacia las toberas pasivas y permitirá que el ventilador axial de extracción expulse el caudal calórico sin recirculación ni contrapresiones térmicas. La sala de operaciones deberá mantenerse a una temperatura ambiente regulada entre dieciocho y veinticuatro grados Celsius, con una humedad relativa sin condensación comprendida entre el treinta y el sesenta y cinco por ciento. Quedará terminantemente prohibida la instalación del equipo bajo la incidencia de radiación solar directa o en proximidad inmediata a fuentes térmicas como autoclaves, calentadores o unidades de electrobisturí de alta frecuencia.
Durante la apertura del embalaje, el personal técnico procederá a verificar el estado exterior de la caja y de las espumas protectoras de polietileno expandido. Se retirará con cautela la consola central sujetándola firmemente desde su base estructural inferior y nunca traccionando desde la pantalla táctil o desde las aletas del carenado. Se llevará a cabo un examen visual minucioso sobre el chasis híbrido, confirmando la ausencia de fracturas, fisuras o desajustes en el carenado frontal de polímero ABS blanco brillante, así como la perfecta continuidad superficial de la pintura electrostática antracita en el bastidor metálico electrogalvanizado posterior.
Asimismo, se comprobará el estado de los cuatro soportes elásticos de elastómero sintético ubicados en la base inferior. Estos elementos amortiguadores resultan indispensables para desacoplar las vibraciones armónicas de la bomba neumática y del transductor piezoeléctrico respecto a la superficie de trabajo, reduciendo la fatiga mecánica sobre los puntos de soldadura de las placas de circuito impreso internas.
3.2. Montaje Estructural y Fijación Mecánica de Racks de Metacrilato
La arquitectura del equipo Kim8 6en1 utiliza un sistema de soportes modulares en voladizo fabricados en polimetilmetacrilato transparente de alta densidad cortado por control numérico computarizado. La correcta fijación de estos racks resulta imperativa para evitar caídas accidentales de los manípulos emisores o fracturas por esfuerzo de cizallamiento en el material polimérico.
Fijación de la Bandeja Superior para Manípulos Transductores
La bandeja superior de metacrilato presenta un diseño longitudinal en puente con cinco perforaciones de diámetro diferenciado, calibradas para alojar en suspensión gravitatoria los transductores de radiofrecuencia, vacumterapia y cavitación ultrasónica. Para su fijación estructural, el operador deberá ejecutar la siguiente secuencia mecánica:
- Alineación del plano de montaje: Se posicionará la bandeja superior sobre el borde horizontal superior del chasis metálico gris, haciendo coincidir los orificios pasantes avellanados del metacrilato con los insertos roscados métricos integrados en la chapa del bastidor.
- Colocación de arandelas aislantes: Se interpondrán arandelas de poliamida o nailon entre la cabeza de los tornillos y la superficie del metacrilato. La función técnica de estas arandelas consiste en distribuir uniformemente la presión axial de apriete y evitar la concentración de tensiones tangenciales que inducirían microfisuras por estrés en el polímero.
- Ajuste y apriete dinamométrico progresivo: Se insertarán los tornillos de acero cincado suministrados, procediendo a su roscado manual en orden cruzado. El técnico deberá aplicar un torque de ajuste moderado que no exceda 0.8 Newtons metro, garantizando que el soporte quede inmovilizado sin deformación de las arandelas ni generación de halos blanquecinos de estrés en el metacrilato.
Pregunta de anclaje para el Asistente Virtual Live AI: "¿Ha verificado que la bandeja superior descanse completamente plana sobre el soporte metálico y que las arandelas de nailon estén posicionadas antes del apriete final?"
Ensamblaje de las Bandejas Laterales para Placas de Lipoláser Diodo
El almacenamiento de las ocho placas aplicadoras de lipoláser (seis corporales y dos ganglionares) se realiza mediante dos módulos de bandejas verticales escalonadas, instaladas de manera simétrica en los laterales izquierdo y derecho del cuerpo metálico. Cada módulo dispone de ranuras guía específicamente configuradas para alojar el cuerpo plano de las palas sin presionar los cables de alimentación óptica:
- Identificación de lateralidad: El técnico deberá identificar el soporte lateral izquierdo y el derecho según la orientación de las ranuras de sujeción, las cuales deben abrirse hacia arriba y hacia el frente de la consola para facilitar la extracción ergonómica de los aplicadores.
- Presentación de la tornillería lateral: Se alineará el soporte de metacrilato con los taladros roscados ubicados en el lateral de la chapa gris.
- Fijación de los pares de pernos: Se introducirán los tornillos de fijación mecánica junto con sus respectivas arandelas de fricción. El apriete se ejecutará de forma equilibrada, alternando entre el perno superior y el inferior para prevenir momentos de torsión asimétricos sobre la chapa.
- Comprobación de solidez: Se ejercerá una suave presión manual en sentido descendente sobre cada bandeja lateral para corroborar que no exista juego mecánico ni holgura angular.
Punto de control de confirmación mecánica: Los tres soportes de metacrilato deberán quedar rígidamente solidarios a la estructura, sin deflectar bajo la carga combinada de los accesorios ni transmitir crujidos estructurales al apoyar los cabezales.
3.3. Inspección Estructural y Posicionamiento de la Interfaz Óptica Táctil
La consola de control integra un panel visualizador de cristal líquido táctil a color, con una diagonal activa de siete a ocho pulgadas, montado en el plano inclinado del carenado termoplástico con una orientación oblicua fija de cuarenta y cinco grados con respecto a la horizontal.
El operador deberá realizar una inspección visual y táctil previa a la puesta en marcha:
- Inspección de enrase periférico: Se deslizará el dedo a lo largo del contorno perimetral donde la pantalla se acopla con el bisel protector termoformado en color gris humo. No deberán existir resaltes, separaciones ni zonas hundidas que indiquen un desprendimiento de la cinta estructural de doble cara o de las pestañas internas de anclaje de la matriz LCD.
- Verificación de la rigidez en plano: Se aplicará una presión ligera con el pulpejo del dedo sobre el centro del panel apagado. La pantalla deberá ofrecer una resistencia firme y elástica sin registrar desplazamientos hacia el interior del equipo ni ruidos de desajuste.
- Integridad del digitalizador resistivo/capacitivo: Se confirmará que la lámina exterior protectora se encuentre libre de burbujas de aire atrapadas, deformaciones térmicas, rayaduras superficiales o restos de adhesivos de protección de transporte que puedan alterar la constante dieléctrica local y generar falsas pulsaciones durante la parametrización clínica.
El diseño del plano inclinado a cuarenta y cinco grados responde a criterios biomédicos de ergonomía visual. Esta angulación fija anula la necesidad de mecanismos mecánicos articulados de reclinación que con frecuencia se desgastan o generan puntos de fallo estructural, ofreciendo simultáneamente un ángulo de visión óptimo tanto para el operador que trabaja de pie como para aquel posicionado en un taburete clínico a media altura.
3.4. Acople Electromecánico y Neumático de Manípulos en el Panel Posterior
El panel de conexiones posterior del equipo centraliza las salidas electrónicas de potencia y el puerto neumático de vacío. Cada interfaz requiere un acople minucioso para garantizar la continuidad eléctrica, la integridad de la señal de radiofrecuencia, el blindaje de compatibilidad electromagnética y la estanqueidad barométrica.
Conexión de Manípulos Electrónicos de Cavitación y Radiofrecuencia
Los manípulos de Cavitación Ultrasónica (40 kHz), RF Multipolar Corporal, RF Tripolar Facial, RF Cuadripolar y los mazos de conexión de las placas de Lipoláser utilizan conectores circulares de tipo aviación con chasis metálico niquelado, asignados a puertos específicos con un número determinado de pines según la instrumentación activa:
- Inspección de las clavijas y pines: Antes de la inserción, el operador inspeccionará el interior del conector macho del cable para confirmar que los pines de latón dorado se encuentren perfectamente alineados, rectos y desprovistos de suciedad u óxido.
- Alineación de la muesca polarizadora: El conector dispone de una ranura o chaveta guía en su envolvente cilíndrica interna. El técnico orientará el conector de modo que dicha ranura calce milimétricamente en el resalte guía correspondiente del enchufe hembra del chasis. Quedará prohibido forzar o girar el conector si no se ha producido el encaje axial correcto, ya que ello causaría la fractura o flexión irreparable de los pines de señal.
- Inserción perpendicular directa: Se empujará el conector en línea recta horizontal hasta lograr el asentamiento completo contra la base del conector hembra.
- Fijación por collarín roscado: Con el conector completamente acoplado, se enroscará el anillo metálico giratorio roscado en sentido horario hasta el tope mecánico firme. Este collarín no solo bloquea el conector ante tracciones accidentales del cable durante el tratamiento, sino que establece un contacto equipotencial de baja impedancia entre el apantallamiento trenzado del cable y el chasis metálico del equipo, creando una jaula de Faraday continua que confina la radiación electromagnética de un megahercio de la radiofrecuencia.
Pregunta de anclaje para el Asistente Virtual Live AI: "¿Ha logrado que el collarín metálico de cada conector de aviación gire suavemente hasta hacer tope firme sin forzar la rosca?"
Conexión Neumática y Acople del Manípulo de Radiofrecuencia Bipolar con Vacumterapia
El cabezal de Vacumterapia con Radiofrecuencia Bipolar integrada representa un conjunto híbrido que transporta energía eléctrica para los electrodos y la bioestimulación LED, acoplada paralelamente a una línea de conducción de presión negativa.
- Inspección del filtro de condensación y trampa de líquidos: La línea neumática cuenta con un depósito cilíndrico o filtro intermedio transparente dotado de un elemento poroso interno. El operador deberá desenroscar la cúpula plástica del filtro para verificar que el anillo elastomérico de sellado tórico se encuentre íntegro y ligeramente lubricado con grasa de silicona médica, y que la pastilla de filtrado esté limpia y seca. Se reensamblará la cúpula apretándola firmemente a mano.
- Acople de la espiga o acoplador rápido: El extremo de la manguera neumática flexible de poliuretano reforzado se conectará a la toma de vacío del panel posterior. Si el sistema dispone de un conector neumático de inserción rápida, se empujará el tubo firmemente hacia el interior del racor hasta percibir el clic mecánico de bloqueo del anillo de retención. Si la conexión utiliza una boquilla espigada metálica con tuerca, se deslizará la manguera sobre la espiga hasta el tope cónico y se roscará la tuerca de compresión.
- Conexión de la señal eléctrica asociada: Se procederá a insertar y enroscar el conector eléctrico multipin correspondiente al manípulo de vacío en su puerto designado adyacente, siguiendo la técnica de alineación de muesca explicada en el apartado anterior.
- Prueba de estanqueidad barométrica manual: Con el equipo apagado, se asegurará visualmente que la manguera no presente estrangulamientos, pliegues acodados ni curvas con radios inferiores a cinco centímetros que comprometan el paso del flujo aerodinámico de succión hasta alcanzar la depresión negativa nominal de menos setenta y tres kilopascales.
Punto de control de confirmación del filtro: El depósito del filtro intermedio de condensación deberá quedar alineado verticalmente hacia abajo para garantizar que cualquier condensación o residuo líquido aspirado quede confinado por decantación gravitatoria sin alcanzar la electroválvula o la bomba interna.
3.5. Sistema de Gestión Térmica: Confirmación de Enfriamiento por Aire Forzado
Resulta de suma importancia biomecánica y de ingeniería aclarar un aspecto constructivo fundamental del modelo Kim8 6en1 para desterrar procedimientos erróneos de mantenimiento comunes a otras aparatologías estéticas:
- Arquitectura de refrigeración exclusivamente neumática: La consola opera de manera íntegra mediante un sistema de termorregulación por aire forzado. El interior del equipo no cuenta con ningún circuito hidráulico, bomba de agua, radiador de circulación líquida ni depósito de fluido refrigerante.
- Inexistencia de purgas hidráulicas: El técnico u operador no deberá intentar introducir agua destilada, desmineralizada ni refrigerantes dieléctricos al interior de ninguna toma de la máquina. Cualquier líquido vertido en los puertos neumáticos o ranuras de ventilación provocará un cortocircuito catastrófico instantáneo en los módulos convertidores de potencia y la anulación inmediata de la garantía.
- Dinámica del flujo aerotérmico interno: La disipación térmica del transformador principal, las fuentes conmutadas, los transistores de potencia MOSFET del oscilador de radiofrecuencia y la bomba de diafragma se lleva a cabo a través de una corriente laminar generada por el ventilador axial de corriente continua sin escobillas montado en el flanco lateral derecho. Este ventilador succiona el aire caliente del recinto interno y lo impele hacia el exterior a través de la rejilla cromada, forzando la entrada simultánea de aire fresco del entorno mediante las cuatro toberas verticales pasivas troqueladas en la chapa opuesta y los orificios de la base.
- Obligación técnica de despeje: Para que este gradiente convectivo no pierda eficiencia térmica ni provoque el apagado por sobretemperatura de los diodos láser o la distorsión de la frecuencia piezoeléctrica de cuarenta kilohercios, el operador mantendrá siempre despejadas las rejillas externas, absteniéndose de colocar toallas, gasas cosméticas o productos sobre los flancos de la unidad.
3.6. Seguridad Eléctrica, Selección de Tensión y Acondicionamiento de Energía
La confiabilidad operativa de las etapas de radiofrecuencia, los generadores ultrasónicos y la estabilidad fotométrica de los diodos lipoláser depende de la calidad de la energía suministrada por la red eléctrica local.
Verificación del Selector Mecánico de Tensión de Entrada
En la cara posterior del equipo, en proximidad directa a la toma de corriente principal tipo IEC C14, se localiza un conmutador deslizante empotrado marcado con las leyendas ciento diez voltios y doscientos veinte voltios:
- Inspección obligatoria previa a la conexión: El operador nunca deberá enchufar el cable de corriente sin antes comprobar visualmente la posición de este selector.
- Alineación con la tensión de red: Se constatará la magnitud de tensión del suministro eléctrico local del establecimiento clínico (usualmente ciento diez a ciento veinte voltios a sesenta hercios en diversas regiones de América, o doscientos veinte a doscientos cuarenta voltios a cincuenta hercios en Europa y otras zonas).
- Maniobra de conmutación segura: Si la posición de la llave roja no coincide con la red local, el técnico utilizará una herramienta aislada de punta plana para deslizar el interruptor mecánico hasta revelar la cifra correspondiente al valor real de suministro. Operar el sistema a doscientos veinte voltios estando el selector configurado en ciento diez voltios ocasionará la destrucción destructiva por sobretensión de los varistores de protección, fusibles y condensadores de la etapa primaria de la fuente de alimentación.

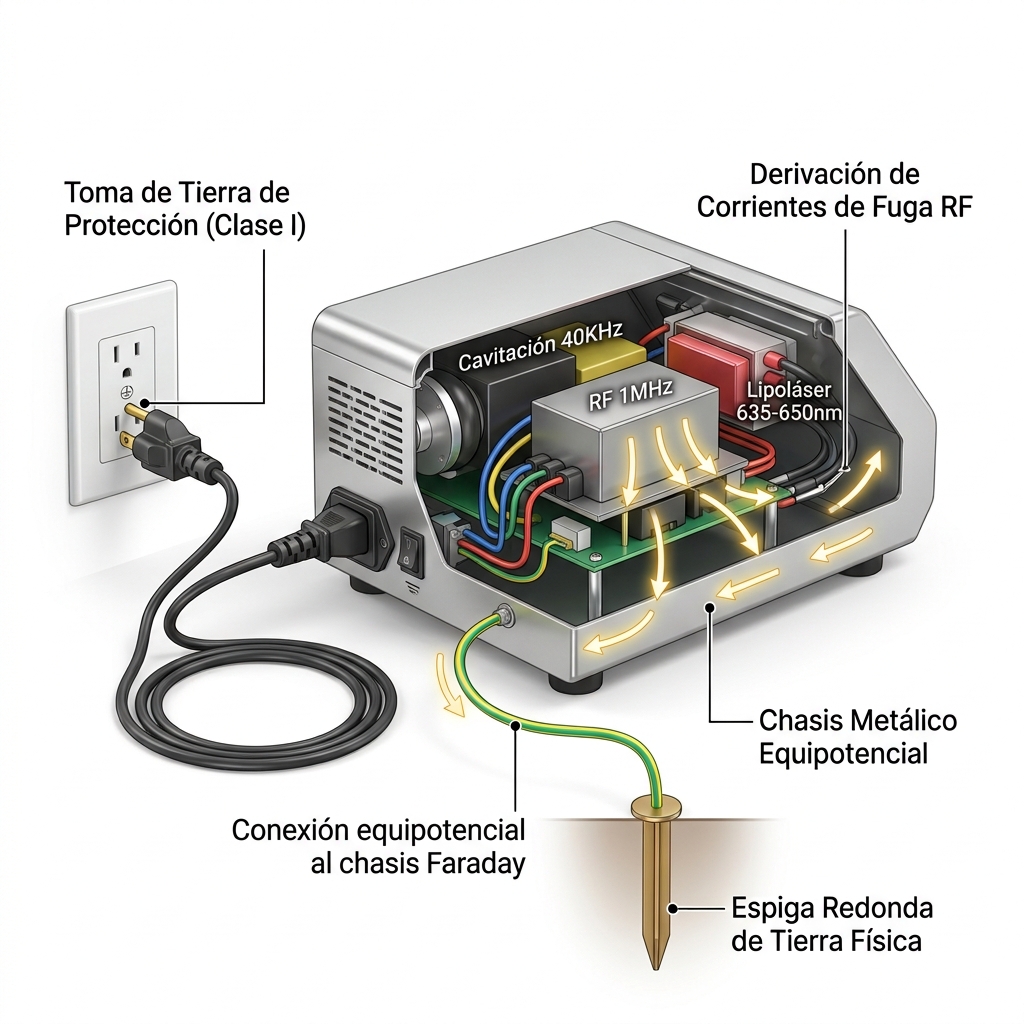

Enlace Equipotencial y Toma de Tierra Física
La consola Kim8 6en1 pertenece a la categoría de equipos que requieren obligatoriamente protección por tierra de seguridad (Clase I):
- Enchufe de tres terminales: El cable tripolar original provisto con el equipo incorpora espigas de fase, neutro y tierra física activa. Queda estrictamente prohibido utilizar adaptadores de corriente de dos terminales ("trampas de tierra") o seccionar la espiga redonda de tierra para adaptar el cable a tomacorrientes obsoletos.
- Dispersión de corrientes de fuga: Dado que los manípulos de radiofrecuencia aplican corrientes alternas de un megahercio directamente sobre el tejido del paciente, una correcta puesta a tierra física del chasis garantiza la derivación segura de cualquier potencial parásito o componente reactivo hacia el electrodo de tierra del edificio, impidiendo sensaciones de descarga eléctrica estática al operador o al usuario durante la manipulación de las partes metálicas externas.

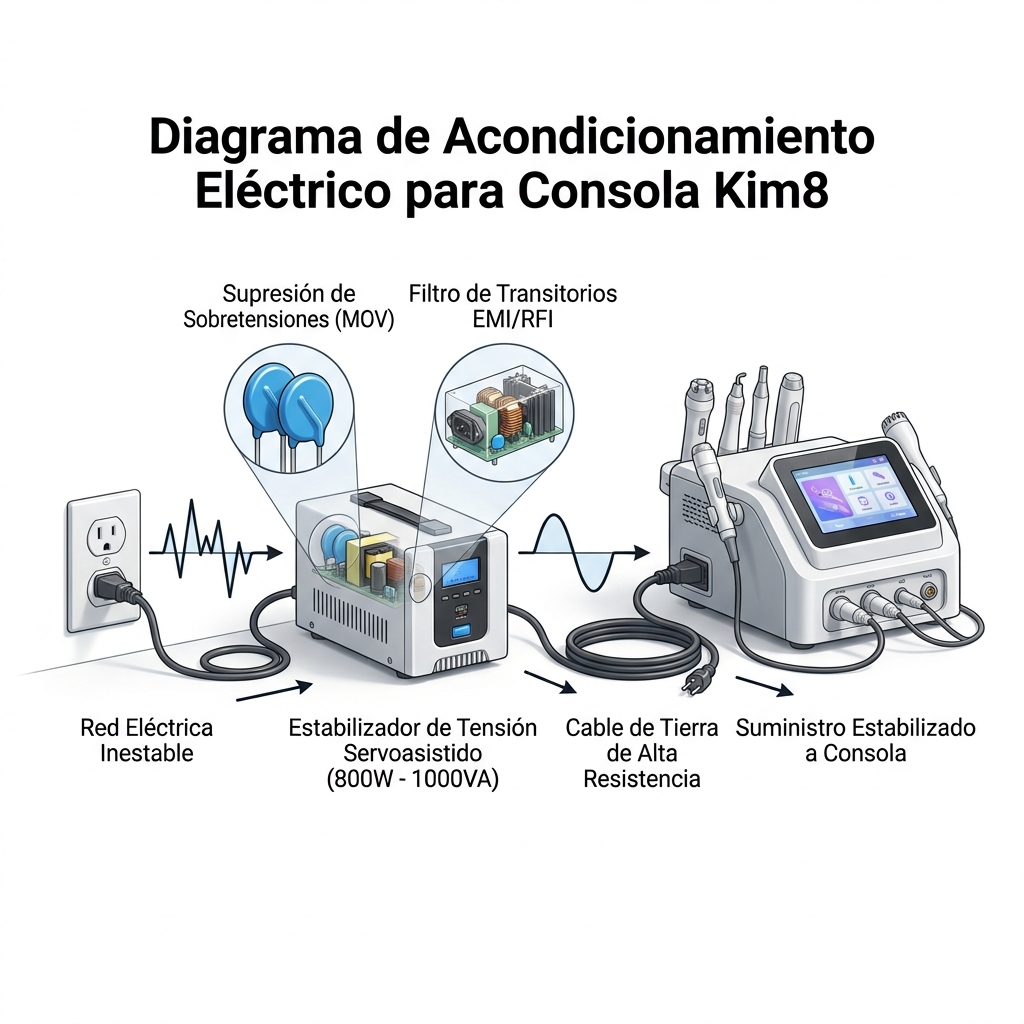

Implementación de Regulador y Estabilizador de Voltaje
Para blindar la electrónica digital sensible y salvaguardar la vida útil de los diodos de emisión láser colimada (cuya juntura semiconductora es altamente susceptible a picos transitorios de sobretensión milimétricos):
- Potencia nominal del estabilizador: Se prescribirá la interposición obligatoria de un estabilizador automático de voltaje o regulador de tensión servoasistido o de estado sólido con una capacidad mínima de ochocientos a mil voltamperios (ochocientos vatios de régimen continuo).
- Filtrado de transitorios (EMI/RFI): El dispositivo de acondicionamiento de red deberá incorporar protección contra picos de voltaje mediante varistores de óxido metálico de respuesta rápida y filtrado paso bajo contra interferencias electromagnéticas generadas por otros equipos de alto consumo del gabinete estético.
Lista Descriptiva de Especificaciones Técnicas y Parámetros del Sistema
- Modelo: Kim8 6en1 Multifuncional
- Tensión de entrada: 110V / 220V seleccionable por interruptor mecánico posterior
- Frecuencia de red: 50 Hz a 60 Hz
- Potencia de consumo nominal pico: 130 W a 350 W
- Frecuencia del transductor de cavitación acústica: 40 KHz continuos y pulsados
- Frecuencia de emisión de los módulos de radiofrecuencia: 1 MHz (sistemas bipolar, tripolar, cuadripolar y sextupolar)
- Presión negativa de vacumterapia barométrica: Depresión máxima continua menor a -73 kPa
- Longitud de onda de emisión fotónica de lipoláser: 635 nm a 650 nm (luz roja visible de baja potencia)
- Potencia óptica nominal por diodo láser: 5 mW por unidad emisora
- Sistema de termodisipación interna: Convección forzada por ventilador axial DC continuo (sin fluidos líquidos de refrigeración)
- Pantalla de visualización y control: Matriz LCD táctil a color de ángulo fijo oblicuo a 45 grados
Secuencia de Verificación Final Prevuelo
- Racks de metacrilato superior y laterales firmemente fijados mediante tornillos con arandelas de nailon sin grietas mecánicas.
- Pantalla táctil limpia, mecánicamente rígida e integrada dentro de su marco a cuarenta y cinco grados.
- Conectores de cavitación, radiofrecuencia y lipoláser roscados hasta el tope mecánico garantizando la continuidad del blindaje.
- Manguera neumática de vacío firmemente acoplada al racor posterior con el depósito de condensación cerrado e instalado en sentido vertical.
- Rejillas laterales de ventilación completamente desobstruidas con un margen perimetral de aire de al menos veinte centímetros.
- Selector de voltaje posicionado conforme a la tensión de la toma de corriente local.
- Cable de poder tripolar acoplado a un tomacorriente dotado de puesta a tierra física efectiva a través de un regulador de tensión estabilizado.
Una vez que el operador haya constatado de manera secuencial todos los puntos de la verificación preliminar, el sistema se encontrará en condiciones mecánicas y eléctricas óptimas para proceder con el accionamiento del interruptor de alimentación basculante posterior y la inicialización de la interfaz digital.
Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4. Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4.1. Protocolo de Conexión a Red Eléctrica y Energización Primaria (Interruptor I/O)
La energización segura de la consola multifuncional Kim8 6en1 exige la verificación metódica de la infraestructura eléctrica previa al paso de corriente activa. Este equipo integra subsistemas de alta demanda dinámica que oscilan entre 130 W y 350 W de potencia de consumo, combinando fuentes de alimentación conmutadas (SMPS) internas para la lógica digital, etapas de potencia para radiofrecuencia (RF), osciladores piezoeléctricos para ultracavitación y una bomba de vacío de diafragma electromecánica.
El operador deberá iniciar la secuencia inspeccionando que el entorno operativo cumpla con las condiciones ambientales y eléctricas nominales:
- Tensión de alimentación admitida: 110 V o 220 V de corriente alterna según configuración de fábrica, a una frecuencia de 50 Hz o 60 Hz.
- Sistema de puesta a tierra: Conexión física obligatoria a un tomacorriente con borne de tierra de protección de baja impedancia (menor a 5 ohmios). Queda terminantemente prohibido el uso de adaptadores de dos espigas que supriman la continuidad de la línea de tierra.
- Protección intermedia: Se recomienda conectar el cable de grado electrodoméstico/médico a una unidad de alimentación ininterrumpida (UPS) de topología online o a un estabilizador de voltaje con regulación ferroresonante o por servomotor, minimizando transitorios de sobretensión que puedan degradar los diodos láser o la placa lógica central.
Una vez comprobada la integridad del cable de poder bipolar con tierra y su firme inserción en la base interlock IEC posterior, se deberá localizar el interruptor basculante bipolar rotulado con la nomenclatura estándar internacional I/O, ubicado en la cara posterior del chasis metálico.
La secuencia de encendido primario se ejecutará mediante los siguientes pasos técnicos:
- El operador deberá situarse frente a la consola y asegurarse de que ningún manípulo esté en contacto directo con superficies metálicas o conductores libres.
- Se presionará firmemente el interruptor basculante posterior hacia la posición de encendido ("I").
- En ese instante exacto, la corriente alterna fluirá hacia la etapa de rectificación y filtrado de la fuente conmutada. El operador escuchará el accionamiento inmediato del ventilador axial de extracción (motor DC sin escobillas montado en el lateral derecho tras la rejilla cromada de cuatro anclajes), el cual comenzará a forzar un flujo continuo de aire para disipar el calor residual de los disipadores de potencia internos.
- De forma paralela, el transductor piezoeléctrico interno emitirá un breve aviso acústico (bip de inicialización) y la pantalla táctil LCD a color de 7 a 8 pulgadas ubicada en el plano frontal inclinado a 45 grados se iluminará, mostrando la pantalla gráfica de arranque del firmware del sistema.
¿Ha completado la verificación visual de la puesta a tierra y ha confirmado la activación acústica del ventilador lateral tras pulsar el interruptor posterior?
4.2. Secuencia de Inicialización, Autodiagnóstico (POST) e Interfaz Gráfica (GUI)
Al recibir energía, el microcontrolador principal ejecuta de manera transparente una rutina de autodiagnóstico de encendido (Power-On Self Test o POST). Durante este ciclo de dos a cuatro segundos, la arquitectura digital comprueba la estabilidad de los rieles de voltaje interno (+5 V para la lógica de procesamiento, +12 V para las líneas de control y relés, y los voltajes simétricos de alta potencia destinados a los módulos de RF y cavitación).
El sistema supervisa de forma continua los siguientes parámetros internos durante el autodiagnóstico:
- Integridad de la memoria no volátil (EEPROM) que almacena los valores predeterminados y las curvas de calibración de potencia.
- Comunicación por bus serie con el controlador táctil capacitivo/resistivo de la interfaz gráfica.
- Detección de bucles abiertos o cortocircuitos francos en las etapas de amplificación de radiofrecuencia y en el circuito de disparo de los transductores acústicos.
Finalizada la rutina de inicialización sin incidencias técnicas, la interfaz gráfica de usuario (GUI) desplegará el menú principal de selección tecnológica sobre el panel LCD a color. La navegación está diseñada bajo un paradigma de pantalla táctil directa, prescindiendo por completo de pulsadores o selectores mecánicos externos.
El menú principal presenta seis iconos centrales claramente diferenciados, representativos de las modalidades electromédicas disponibles:
- Icono de Cavitación Ultrasónica: Da acceso a la configuración del transductor acústico de 40 KHz (y módulos sinérgicos combinados) para panículo adiposo denso.
- Icono de Radiofrecuencia Facial Tripolar: Configurado con curvas de impedancia para áreas perioculares, peribucales y zonas de piel delgada.
- Icono de Radiofrecuencia Cuadrupolar: Destinado a aplicaciones intermedias en tercio inferior facial, cuello, escote y brazos.
- Icono de Radiofrecuencia Multipolar Corporal: Accede a los módulos de seis a ocho electrodos de alta cobertura y penetración en tejido subdérmico masivo.
- Icono de Vacumterapia con RF Bipolar: Interfaz combinada que sincroniza la depresión neumática de la bomba con la termolipólisis resistiva localizada.
- Icono de Placas Lipoláser (LLLT): Control multicanal para la activación simultánea o selectiva de las 6 a 8 palas corporales y las 2 palas ganglionares de diodos láser de 635 nm a 650 nm.
El operador deberá pulsar suavemente la superficie del icono correspondiente a la tecnología que someterá a prueba o calibración. La respuesta táctil debe ser inmediata, abriendo una ventana secundaria que desglosa el panel de control operativo específico de dicho manípulo.
4.3. Configuración Global de Parámetros: Temporización, Canales y Modos de Emisión
Dentro de cada pantalla de submenú técnico, la interfaz gráfica presenta una disposición homogénea de controles paramétricos digitales para simplificar la configuración y evitar errores de manipulación. El operador deberá entender la fundamentación y los límites de cada parámetro antes de pasar a las fases de comprobación en banco:
A. Temporizador Digital Regresivo (Treatment Time)
- El ajuste de tiempo se gestiona mediante flechas incrementales y decrementales (+ / -).
- El rango estándar configurable abarca desde 1 hasta 60 minutos, estableciéndose por defecto en 30 minutos al ingresar a la pantalla.
- La base de tiempo interna desacopla automáticamente la etapa de salida mediante relés de estado sólido cuando el contador llega a cero (00:00), emitiendo una señal sonora intermitente para alertar al operador sobre la conclusión del protocolo sin riesgo de sobrecalentamiento tisular involuntario.
B. Modulación y Modos de Emisión de Energía
La consola permite alternar entre emisión ininterrumpida y patrones pulsátiles con el objetivo de modular la relajación térmica tisular o la tasa de cavitación acústica:
- Modo Continuo (Work Mode Continuo / Modo A): El tren de impulsos no presenta interrupciones. La potencia configurada se transmite de forma constante al 100% del ciclo de trabajo activo (duty cycle = 1.0). Se reserva para fases donde se requiera una hipertermia sostenida rápida o una disrupción mecánica celular continuada.
- Modos Pulsados (Modos B, C o D según la tecnología seleccionada): El sistema interrumpe la emisión periódicamente con frecuencias de modulación bajas (de 1 Hz a 10 Hz). La relación entre el tiempo de emisión activa (pulse width) y el tiempo de reposo (inter-pulse delay) varía: el Modo B presenta ciclos simétricos de trabajo intermedio (50% activo, 50% inactivo), mientras que el Modo C aplica pulsos cortos de alta energía seguidos de pausas de relajación más prolongadas, ideales para pieles sensibles o etapas finales de drenaje.
C. Control de Potencia e Intensidad por Canal
- El nivel de potencia efectiva se representa visualmente mediante barras de gradiente o valores numéricos escalonados del nivel 1 al 10 (o porcentaje de 0% a 100%).
- En términos electrodinámicos, el incremento de nivel ajusta el ancho de pulso modulado por ancho de pulsos (PWM) en las etapas de conmutación o eleva la tensión de polarización aplicada a los transductores piezoeléctricos o electrodos metálicos, alcanzando las potencias de corte térmico o mecánico especificadas de fábrica.
- En el canal independiente de Lipoláser, el control de potencia regula la corriente de polarización directa (forward current) de cada diodo emisor, asegurando una radiación colimada que no sobrepase los 5 mW nominales por punto focal.
¿Ha seleccionado la modalidad deseada en la pantalla táctil y ha comprobado la respuesta de los selectores numéricos de tiempo y potencia?
4.4. Protocolo de Prueba Operativa de Ultracavitación: Resonancia Electroacústica por Nebulización
El cabezal de cavitación ultrasónica aloja en su interior un transductor piezoeléctrico de cerámica PZT (titanato zirconato de plomo) calibrado con una frecuencia de resonancia acústica fundamental de 40 KHz (o 80 KHz en cabezales combinados de alta densidad). Su funcionamiento radica en la conversión inversa de pulsos eléctricos sinusoidales de alta frecuencia en oscilaciones mecánicas longitudinales. Estas vibraciones ultrasónicas de alta energía atraviesan la placa metálica frontal plana de contacto y generan frentes de ondas de compresión y descompresión ultrarrápidas capaces de inducir el colapso de microburbujas en fase líquida.
Para certificar la integridad del cristal piezoeléctrico, la estanqueidad de la campana y la resonancia sinérgica del circuito sin recurrir a instrumentación invasiva, el operador deberá ejecutar la prueba de resonancia acústica por nebulización en capa delgada.
La secuencia instructiva obligatoria se ejecutará bajo el siguiente procedimiento técnico:
- Se comprobará que la placa frontal metálica de acero quirúrgico pulido a espejo esté absolutamente limpia, desengrasada y libre de restos secos de gel conductor.
- El manípulo deberá colocarse orientado verticalmente hacia arriba, reposando de forma segura sobre su base en una superficie plana o sostenido firmemente por el operador desde su empuñadura ergonómica plástica y antideslizante, manteniendo los dedos alejados del plano de contacto frontal.
- Se aplicará con un gotero o pipeta plástica entre dos y cuatro gotas de agua desmineralizada pura en el centro geométrico de la placa metálica.
- Desde la interfaz táctil del módulo de cavitación, el operador programará un tiempo de prueba de 2 minutos, seleccionará el Modo Continuo y ajustará la intensidad a un nivel intermedio (nivel 5 o 50% de la escala).
- Se presionará el botón virtual "START" en la pantalla LCD.
- Checkpoint de confirmación de resonancia (Fenómeno de Nebulización Fría):
De forma instantánea (en menos de 500 milisegundos tras accionar el comando), las gotas de agua deberán experimentar un patrón de ondas capilares de Faraday en su superficie, desintegrándose rápidamente en una niebla microscópica blanca que se eleva de la superficie metálica como un aerosol fino. El agua no deberá calentarse de forma perceptible durante estos primeros instantes, ya que la pulverización no es producto de ebullición térmica, sino de la violenta tensión superficial quebrada por las fuerzas acústicas de cavitación superficial. El transductor emitirá además un siseo acústico de alta frecuencia característico derivado de los subarmónicos audibles. - Se presionará inmediatamente el botón virtual "STOP" tras observar la atomización durante un lapso no superior a 3 a 5 segundos.
- La superficie activa se secará de inmediato empleando una toalla de papel celulosa suave para retirar cualquier condensación residual.
ADVERTENCIA BIOMÉDICA CRÍTICA SOBRE EMISIÓN EN VACÍO:
Queda estrictamente prohibido activar el cabezal de ultracavitación en el aire sin carga acústica (disparo en vacío prolongado) o mantenerlo encendido por más de 5 segundos con solo gotas de agua. En ausencia de un medio denso de acoplamiento acústico (como el panículo adiposo o una capa gruesa de gel conductor a base de agua), prácticamente el 100% de la energía mecánica reflejada en la interfaz metal-aire retorna hacia el núcleo interno del manípulo. Esta onda estacionaria interna induce una rápida elevación térmica por histéresis mecánica que supera el Punto de Curie del material piezoeléctrico, provocando la despolarización permanente de la cerámica, fracturas microscópicas en el cristal transductor o la destrucción térmica de las resinas de epoxi que fijan la placa radiante.
4.5. Protocolo de Prueba Operativa de Radiofrecuencia: Conductividad Resistiva y Termometría
Los manípulos de radiofrecuencia (Tripolar facial, Cuadrupolar y Multipolar corporal) operan bajo el principio de transferencia eléctrica capacitiva/resistiva a una frecuencia portadora nominal de 1 MHz. A esta frecuencia de oscilación electromagnética, las moléculas dipolares de agua y los iones disueltos en el tejido biológico experimentan millones de rotaciones y desplazamientos por segundo, generando una conversión diatérmica endógena proporcional a la impedancia del medio según la Ley de Joule:
- Potencia Térmica Disipada = Intensidad de Corriente al cuadrado por la Resistencia Tisular (P = I² × R).
La prueba previa tiene como fin constatar la continuidad de las pistas conductoras internas, el aislamiento mutuo entre electrodos conjugados y la correcta modulación de energía sin generar descargas por microarco.
El operador llevará a cabo la comprobación siguiendo este protocolo secuencial:
- Inspección visual y mecánica de los electrodos: Se examinarán los polos esféricos y cilíndricos de acero inoxidable de grado quirúrgico. La superficie debe hallarse libre de picaduras microscópicas (pitting), corrosión galvánica o residuos carbonizados de tratamientos previos. Cada electrodo debe presentar firmeza mecánica absoluta sin juego radial.
- Preparación del medio resistivo de prueba: La radiofrecuencia no emite radiación al aire; requiere indispensablemente el cierre de circuito electrostático/galvánico entre electrodos de polaridad opuesta a través de un medio conductor. Se aplicará una película uniforme de aproximadamente dos milímetros de gel conductor neutro hidrosoluble sobre la superficie activa de los electrodos.
- Posicionamiento para la prueba térmica: El operador acoplará los electrodos firmemente contra una superficie dieléctrica inerte o sobre el área de prueba calibrada, asegurando que todos los polos metálicos toquen el medio simultáneamente.
- Ajuste en interfaz: En la pantalla correspondiente al manípulo bajo examen (por ejemplo, RF Multipolar Corporal), se configurará el temporizador en 3 minutos, se seleccionará el Modo Continuo y se asignará una potencia de nivel 3 (baja-intermedia).
- Activación y verificación termométrica: Se pulsará "START". Utilizando un termómetro infrarrojo digital apuntado directamente a la zona central entre los electrodos, el operador registrará la temperatura basal inicial. En un lapso de 60 a 90 segundos de activación continua con leves movimientos de vaivén para evitar puntos calientes fijos, se comprobará un incremento térmico suave y uniforme que eleve la temperatura de 36 °C a aproximadamente 40-42 °C en el gel conductor.
- Desactivación de seguridad: Se presionará "STOP" antes de retirar el cabezal de la superficie de prueba. Esto previene la formación de chispas o microarcos voltaicos de alta frecuencia en el momento de la interrupción del contacto tangencial.

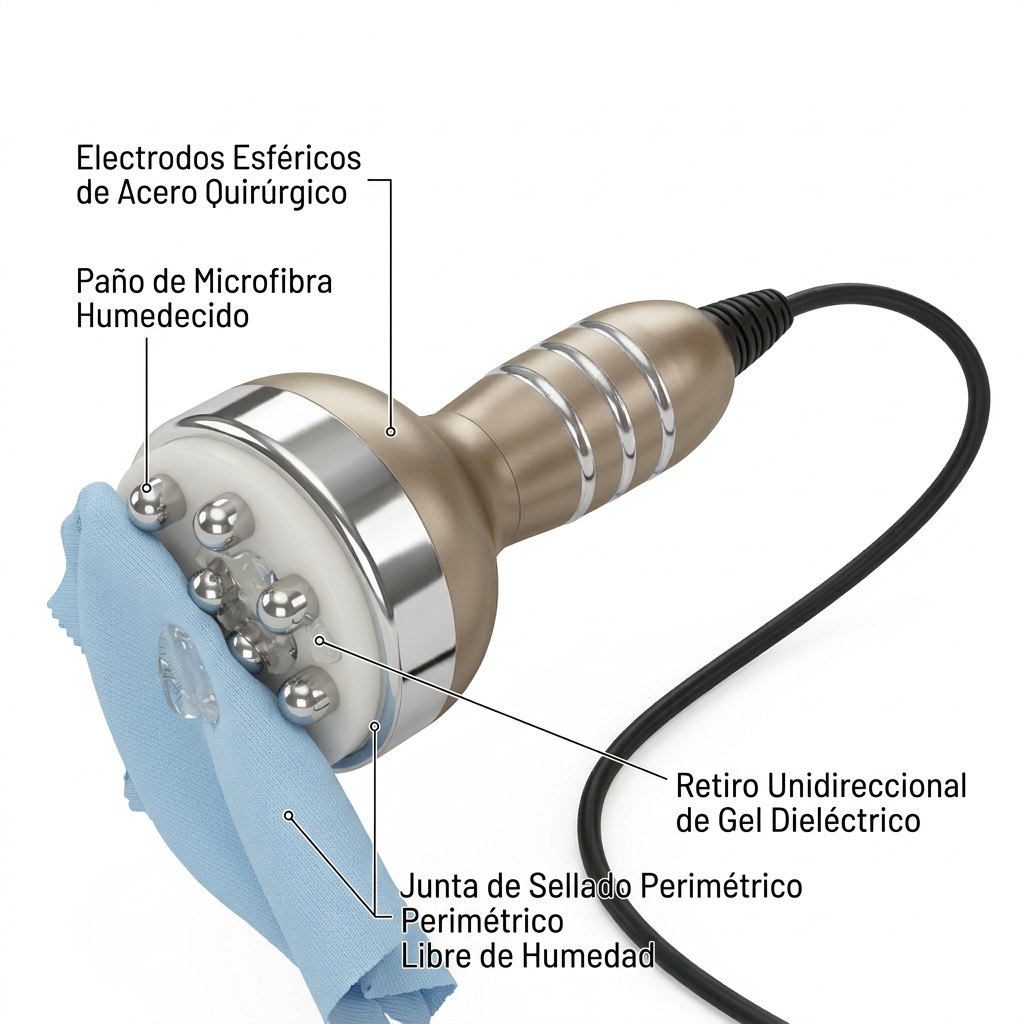

- Se limpiará prolijamente el cabezal con una gasa hidrófila impregnada en solución antiséptica de clorhexidina o alcohol al 70%, secándolo minuciosamente antes de devolverlo a su cuna acrílica.
¿Ha confirmado la elevación térmica uniforme sin saltos de chisporroteo ni puntos de calor asimétricos entre los polos metálicos?
4.6. Protocolo de Prueba Operativa de Vacumterapia: Estanqueidad y Vacuometría Dinámica
El manípulo de vacumterapia integra una campana de acrílico/polímero técnico de alta resistencia que combina la emisión de radiofrecuencia bipolar con la acción de tracción mecánica por presión negativa. Esta depresión es suministrada por la bomba electromecánica interna capaz de generar un vacío relativo superior a -73 kPa (depresión manométrica).
Para validar la estanqueidad neumática del circuito, la permeabilidad de las mangueras de silicona de grado médico y el correcto accionamiento de las electroválvulas de conmutación y alivio, se deberá ejecutar el siguiente procedimiento:
- Inspección del filtro de condensado y retención de impurezas:
El operador deberá verificar visualmente el vaso del filtro trampa ubicado en el lateral o sector de entrada posterior del sistema. Se constatará que el elemento filtrante poroso se encuentre completamente limpio, seco y libre de geles, aceites cosméticos o humedad líquida acumulada de procedimientos anteriores. Un filtro saturado disminuye drásticamente el caudal volumétrico de succión y sobrecalienta el motor de diafragma. - Comprobación del acople neumático:
Se asegurará que la espiga de conexión rápida de la manguera flexible esté insertada a fondo en el puerto neumático del equipo, emitiendo el sonido característico de bloqueo mecánico (clic de trinquete) y verificando que la junta tórica (O-ring) interna de nitrilo no esté pellizcada o desgastada. - Configuración de parámetros dinámicos:
En la interfaz gráfica del módulo "Vacuum + RF", el operador programará los parámetros de ciclo:- Tiempo de Succión (Suction Time): Configurado inicialmente en 2.0 segundos.
- Tiempo de Relajación / Descarga (Release Time): Configurado en 1.0 segundo.
- Nivel de vacío (o potenciómetro neumático manual posterior): Posicionado en el 50% de la escala nominal.
- Nivel de RF del cabezal: Ajustado temporalmente en 0 (desactivado para aislar la prueba exclusivamente a la función mecánica de vacío).
- Ejecución de la prueba de succión y estanqueidad:
El operador colocará la palma de su mano previamente protegida con un guante liso de nitrilo sobre la boca circular de la campana del manípulo, cubriendo completamente el borde biselado para garantizar un sellado perimetral absoluto. - Se presionará el comando "START" en la pantalla táctil:
- Checkpoint de confirmación de fase de succión: Durante los 2.0 segundos de succión, el motor de diafragma modificará su sonido a un tono de carga más grave y la palma enguantada experimentará una tracción negativa firme e inmediata hacia el interior de la cavidad. El guante no deberá mostrar fugas ni deslizamientos.
- Checkpoint de confirmación de fase de relajación: Al cumplirse el intervalo, la electroválvula de purga interna deberá accionarse emitiendo un sonido seco de despresurización (chasquido de venteo). La succión se anulará instantáneamente, permitiendo retirar la mano del cabezal sin resistencia mecánica ni deformaciones remanentes.
- Conclusión de prueba: Si la succión decae durante la fase activa, el operador deberá interrumpir la prueba ("STOP") y revisar de inmediato el apriete del vaso portafiltro y la elasticidad de la manguera flexible en busca de microfisuras por fatiga de material.
4.7. Protocolo de Bioseguridad y Verificación Lumínica de Placas Lipoláser (LLLT)
Las placas lipoláser (palas lipolíticas de fotobiomodulación) basan su efecto clínico en la terapia láser de baja intensidad (Low-Level Laser Therapy o LLLT). Cada paddle incorpora una matriz de diodos semiconductores de arseniuro de galio-aluminio (AlGaAs) que emiten radiación monocromática colimada dentro de la banda espectral roja visible de 635 nm a 650 nm, con una potencia nominal constante de 5 mW por diodo emisor. Aunque se trata de emisores láser Clase 3R/3B de baja emisión térmica, la coherencia de la luz y su densidad de potencia representan un riesgo ocular significativo de quemadura retiniana por impacto directo o reflexión especular.
El operador deberá cumplir estrictamente la secuencia de bioseguridad óptica y comprobación luminosa detallada a continuación:
- Implementación obligatoria de Elementos de Protección Personal (EPP):
Antes de suministrar corriente al circuito de lipoláser, tanto el operador como cualquier personal situado en el radio de servicio deberán colocarse gafas de protección óptica certificadas con marcado CE / ANSI Z136. Las gafas deberán poseer una densidad óptica (Optical Density) mínima de OD 4+ calibrada de forma selectiva para la longitud de onda de 635 nm a 650 nm, filtrando la radiación peligrosa mientras permiten la visibilidad general de trabajo. - Disposición espacial de las placas:
Las 6 u 8 placas grandes corporales (cada una dotada de 9 lentes ópticas circulares) y las 2 placas pequeñas ganglionares se dispondrán sobre un banco de trabajo con su cara metálica de aluminio orientada hacia abajo sobre una superficie plana de material mate y no reflectante (como caucho técnico o paño quirúrgico oscuro), o bien alojadas firmemente en sus respectivas ranuras de los racks laterales de metacrilato transparente. Ningún diodo emisor deberá apuntar hacia los ojos del personal, ventanas o espejos de la sala. - Conexión de puertos multicanal:
Se comprobará la inserción firme y el roscado de seguridad de las fichas aéreas multidisco en los puertos de salida dedicados del equipo, asegurando que los cables no queden tensados mecánicamente. - Programación del panel de control:
En la pantalla principal, el operador seleccionará el icono de "Laser / Lipoláser", establecerá un tiempo de prueba de 2 minutos, configurará el modo en Continuo y elevará la potencia al nivel máximo disponible (Nivel 10 / 100%). - Activación y verificación fotométrica diodo a diodo:
Se presionará el botón "START". Con las gafas de bioseguridad colocadas, el operador levantará con cautela cada placa manteniéndola inclinada a 45 grados en dirección opuesta a su rostro y comprobará visualmente la emisión de los diodos láser:- Criterio de conformidad óptica: Cada uno de los 9 diodos de las placas corporales y los diodos de las placas ganglionares deberá proyectar un haz circular rojo nítido, homogéneo y de idéntica intensidad luminosa sobre una hoja de papel blanco mate situada a 5 centímetros de distancia.
- Criterios de rechazo inmediato y falla técnica: Si se observan diodos totalmente apagados, parpadeos aleatorios en los haces colimados, diferencias notorias de intensidad luminosa relativa entre emisores de una misma placa, o si el disipador metálico de aluminio trasero experimenta un sobrecalentamiento súbito en menos de dos minutos de uso, el operador desactivará el canal correspondiente ("STOP"). Dichos síntomas evidencian un fallo del diodo semiconductor por derivación de corriente o una descalibración en la placa de circuito impreso (PCB) interna de regulación de corriente constante.
- Finalización y reposo:
Se detendrá la emisión táctil pulsando "STOP" y se colocarán todas las placas ordenadamente en sus soportes laterales de metacrilato, quedando el sistema Kim8 6en1 validado electrodinámicamente y listo para el inicio del servicio clínico formal.
¿Se han inspeccionado todos los diodos de las placas lipoláser confirmando que no existen puntos ciegos ni fluctuaciones lumínicas antes de proceder con el montaje clínico en paciente?
Guía de Manejo, Operación Diaria y Mejores Prácticas de Trabajo Clínico-Técnico
5. Guía de Manejo, Operación Diaria y Mejores Prácticas de Trabajo Clínico-Técnico

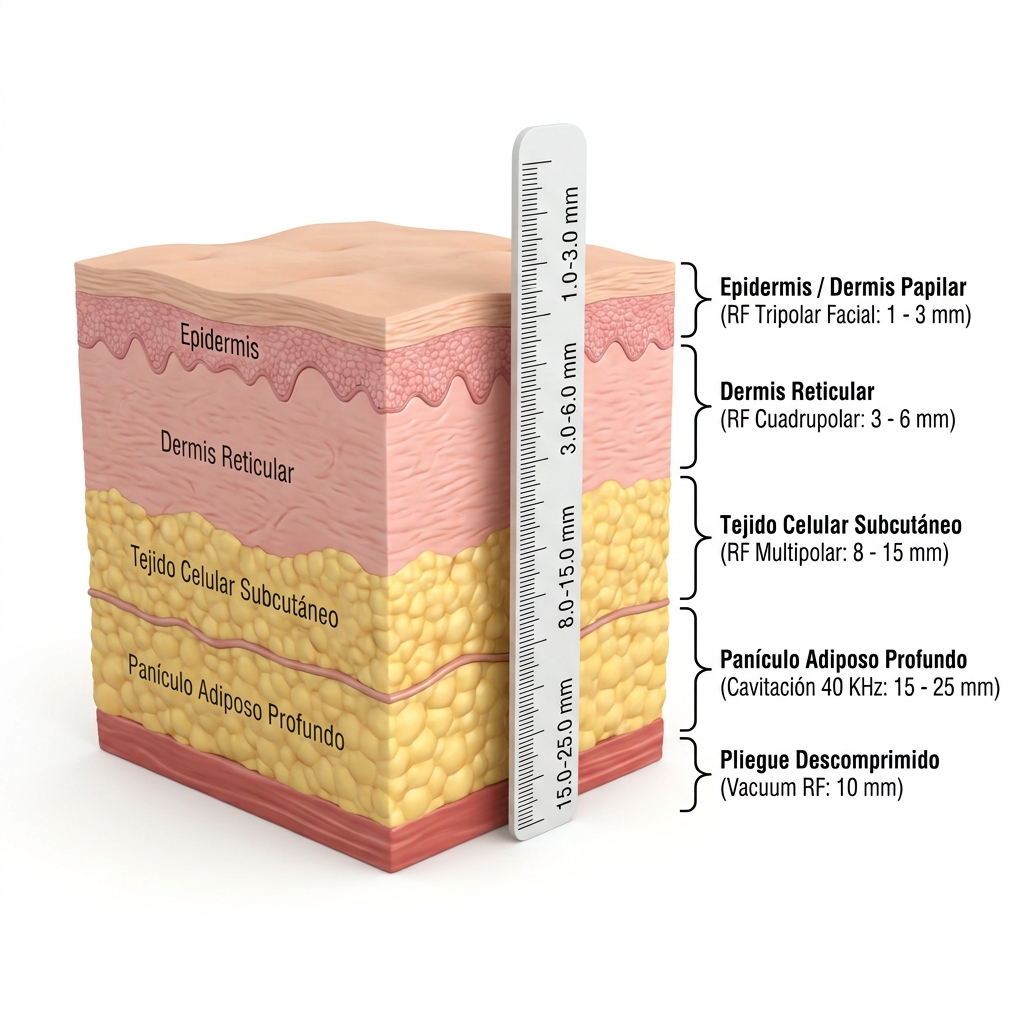

Criterios de Selección Anatómica y Profundidad Tisular de los Manípulos
La optimización de los resultados estético-clínicos y la preservación de la integridad del tejido diana dependen de la correlación exacta entre la arquitectura electromecánica del manípulo seleccionado, la frecuencia de oscilación y la profundidad de la capa tisular que se pretende abordar. La plataforma Kim8 6en1 dispone de transductores electrodinámicos, acústicos y lumínicos calibrados para actuar desde el estrato epidérmico superficial hasta el panículo adiposo subcutáneo profundo.
ESTRATO TISULAR MANÍPULO RECOMENDADO EFECTO BIOFÍSICO
[ Epidermis / Dermis Papilar ] ---> RF Tripolar Facial ---> Neocolagénesis y tensado
[ Dermis Reticular / Cuello ] ---> RF Cuadrupolar ---> Reafirmación y drenaje dérmico
[ Tejido Graso Subcutáneo ] ---> RF Multipolar Corporal ---> Calentamiento óhmico profundo
[ Panículo Adiposo Denso ] ---> Cavitación 40 KHz ---> Implosión cavitacional acústica
[ Fibrosis / Hipodermis ] ---> Vacuum RF Bipolar ---> Movilización miofascial y succión
[ Membrana Adipocitaria ] ---> Placas Lipoláser (LLLT) ---> Fotoporación lipolítica (635 nm)1. Cabezal de Radiofrecuencia Tripolar Facial
El cabezal tripolar facial está diseñado específicamente para áreas de acceso biomecánico restringido y alta sensibilidad cutánea, focalizando su arco resistivo en el tercio medio, contorno periorbitario, zona peribucal, surcos nasogenianos y frente.
- Arquitectura geométrica de los electrodos: Disposición triangular equilátera conformada por tres bornes macizos de acero quirúrgico inoxidable con terminación en domo hemisférico pulido a espejo.
- Frecuencia de emisión eléctrica: 1 MHz en campo alternante cerrado.
- Profundidad de penetración efectiva: Entre 1.0 mm y 3.0 mm, afectando de manera selectiva la dermis papilar y la dermis reticular superficial.
- Mecanismo de acción térmica: La corta distancia interpupilar entre los tres bornes confina la trayectoria de la corriente de desplazamiento dentro de un volumen tisular reducido. Este diseño minimiza la dispersión de corriente hacia planos profundos e induce un calentamiento selectivo controlado de hasta 40 °C a 42 °C. El gradiente térmico generado desnaturaliza parcialmente la triple hélice de colágeno, desencadenando la contracción inmediata de las fibras y estimulando la síntesis secundaria por parte de los fibroblastos dérmicos.
- Criterio anatómico preferente: Pérdida de elasticidad palpebral, arrugas periorbitarias, flacidez del arco supraciliar, líneas finas comisurales peribucales y surcos frontales donde el espesor cutáneo sobre la estructura ósea subyacente sea inferior a 4 mm.
2. Cabezal de Radiofrecuencia Cuadrupolar
El transductor cuadrupolar constituye la herramienta intermedia para transiciones anátomo-funcionales, indicado para la intervención del cuello, papada, escote, reborde mandibular y la cara interna de extremidades superiores e inferiores.
- Arquitectura geométrica de los electrodos: Matriz ortogonal de cuatro electrodos esféricos lisos fijados sobre un plato frontal circular de policarbonato translúcido esmerilado con fototerapia LED roja integrada (635 nm a 650 nm).
- Frecuencia de emisión eléctrica: 1 MHz con conmutación de fase cruzada.
- Profundidad de penetración efectiva: Entre 3.0 mm y 6.0 mm, alcanzando la dermis profunda y el tejido conjuntivo de transición hipodérmica superficial.
- Mecanismo de acción térmica y lumínica: El sistema conmuta polaridades alternas entre los cuatro polos en secuencias diagonales y perimetrales continuas, creando trayectorias electrodinámicas cruzadas que optimizan la densidad de corriente. Esta alternancia eleva la temperatura interna de manera uniforme sobre zonas con panículo adiposo fino, mientras que la emisión fotónica concomitante a 635 nm modula la actividad mitocondrial de los fibroblastos mediante la estimulación del citocromo c oxidasa.
- Criterio anatómico preferente: Platisma, área submentoniana, vectores tensores del ángulo mandibular y cara anterior/interna de brazos y muslos con flacidez de grado leve a moderado.
3. Cabezal de Radiofrecuencia Multipolar Corporal
Este manípulo masivo está configurado para la administración de energía electromagnética en extensiones dérmicas y panículos adiposos amplios que requieren una redistribución térmica de gran escala.
- Arquitectura geométrica de los electrodos: Corona multielectródica de polos esféricos pulidos montados periféricamente en un plato aislante blanco de grado médico de amplio diámetro, asistido por una corona interna de bioestimulación fotónica roja (635 nm a 650 nm).
- Frecuencia de emisión eléctrica: 1 MHz resistiva volumétrica.
- Profundidad de penetración efectiva: Entre 8.0 mm y 15.0 mm, logrando una transferencia calórica que abarca la totalidad del espesor dermoepidérmico y los septos fibrosos del tejido celular subcutáneo.
- Mecanismo de acción térmica: La distribución radial y concéntrica de polaridades múltiples reduce la resistencia de interfaz superficial y distribuye las líneas de corriente a través de una masa biológica extensa. De acuerdo con la Ley de Joule ($Q = I^2 \times R \times t$), el tejido graso subcutáneo, al presentar una impedancia óhmica superior a la de los tejidos más hidratados, retiene una mayor densidad calórica. Esto promueve la fluidificación lipídica, la estimulación del metabolismo del adipocito y la compactación de los septos conectivos interlobulillares.
- Criterio anatómico preferente: Región abdominal, flancos lumbares, zona trocantérea, glúteos y cara lateral de muslos con presencia combinada de laxitud cutánea y panículo adiposo organizado.

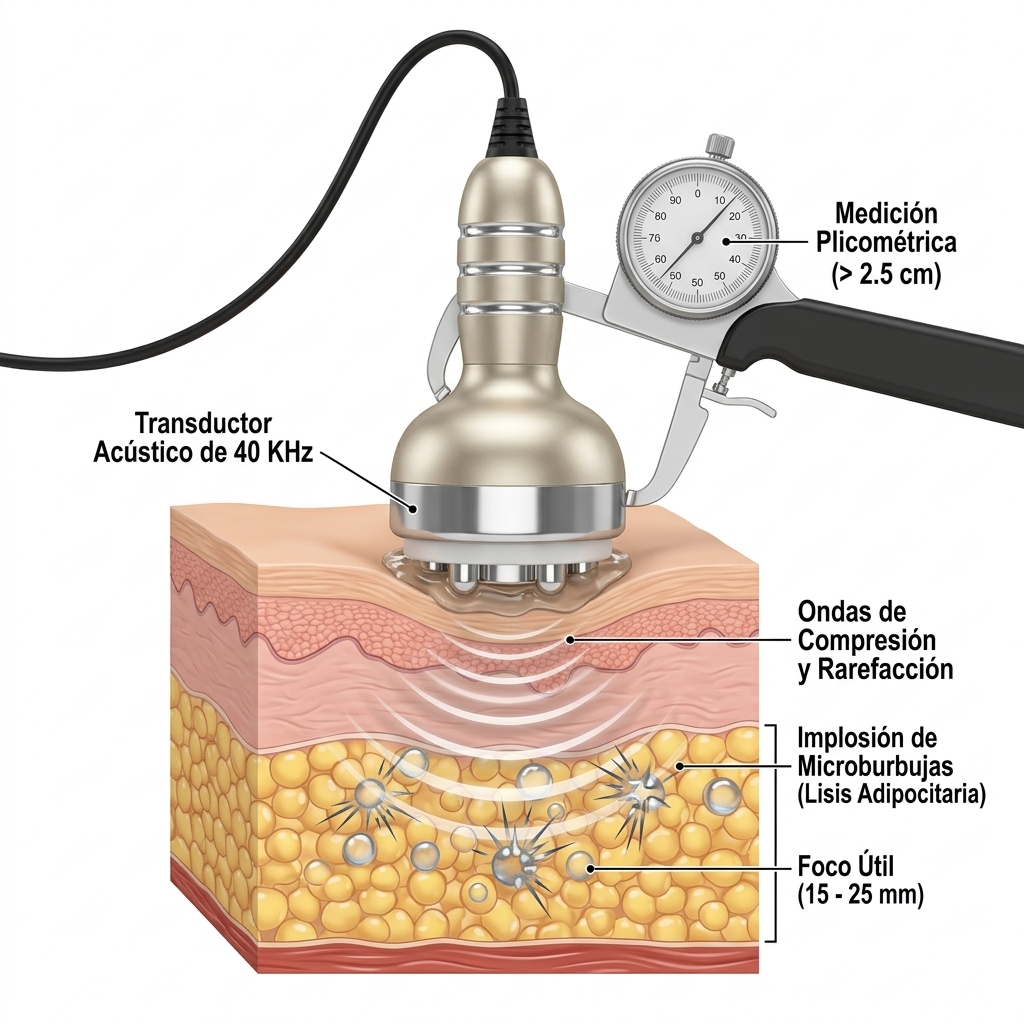

4. Cabezal de Cavitación Ultrasónica de 40 KHz
El transductor acústico de cavitación pura está reservado con carácter restrictivo para el abordaje de áreas corporales con panículo adiposo organizado y voluminoso, donde exista una separación biológica suficiente de las prominencias óseas y las vísceras subyacentes.
- Arquitectura electroacústica: Placa emisora frontal plana fabricada en aleación de aluminio de alta conductividad acústica, acoplada internamente a cerámicas piezoeléctricas PZT de alta potencia bajo tecnología Unoisetion 2.0.
- Frecuencia fundamental de trabajo: 40 KHz (+/- 2 KHz) acústica pura.
- Profundidad de penetración efectiva: Onda ultrasónica compresiva no focalizada con foco útil de resonancia cavitacional entre 15.0 mm y 25.0 mm.
- Mecanismo biofísico: La propagación longitudinal de las ondas acústicas genera ciclos alternos de compresión y rarefacción acústica a una tasa de cuarenta mil ciclos por segundo. En la fase de descompresión (rarefacción), la presión acústica desciende por debajo de la presión de vapor del líquido intersticial adiposo, formando microburbujas de vacío submeltables. Durante las fases compresivas subsiguientes, estas cavidades colapsan e implosionan de manera violenta. Esto produce microchorros de líquido a velocidades hipersónicas y ondas de choque locales que fracturan la membrana celular del adipocito (lisis por estrés de cizallamiento), emulsionando los triglicéridos para su eliminación fisiológica a través de los sistemas linfático y vascular.
- Criterio de elegibilidad clínica: El operador deberá verificar obligatoriamente mediante plicómetro que el pliegue del panículo adiposo pinzado sea igual o superior a 2.5 centímetros (25 mm). Queda estrictamente contraindicada su aplicación en áreas periósticas, caja torácica, ángulo costal, cuello, columna vertebral o cráneo.
5. Cabezal de Radiofrecuencia (RF) Bipolar con Vacuum
Este aplicador electromecánico combina la descompresión tisular controlada por vacío con la transferencia de calor resistivo bipolar y la fototerapia dérmica.
- Arquitectura física: Cúpula cilíndrica de succión elaborada en polímero técnico transparente, rematada por un collarín de contacto con pernos esféricos lisos y dos electrodos cilíndricos internos de acero quirúrgico que transfieren la corriente de RF bipolar dentro de la cámara de vacío.
- Nivel de presión negativa: Rango de aspiración dinámica de hasta -73 kPa regulable desde el sistema neumático interno.
- Profundidad tisular de acción: Movilización mecánica del pliegue cutáneo de hasta 10 mm de elevación, con penetración de la corriente de RF limitada al espesor del pliegue atrapado (entre 3 mm y 7 mm).
- Mecanismo biomecánico y vascular: La presión negativa aspira el bloque dermoepidérmico hacia el interior de la cámara, elongando mecánicamente los septos fibrosos esclerosados y liberando los vasos microcirculatorios estrangulados. Al mismo tiempo, los electrodos bipolares internos descargan corriente a través del pliegue succionado, garantizando un calentamiento uniforme e hiperemia reactiva sin dispersión periférica. Este estímulo activa el drenaje linfático, descongestiona el edema intersticial y remodela la topografía nodular de la paniculopatía edemato-fibroesclerótica (celulitis).
- Criterio anatómico preferente: Celulitis fibrótica y edematosa en muslos, flacidez glútea, drenaje linfático coadyuvante poscavitacional en abdomen y descompresión de zonas con retención de líquidos.
6. Placas Lipoláser (Diodo LLLT)
Los módulos de fotoporación no invasiva emiten radiación en la banda visible roja fría, diseñados para colocación estática sin inducción de gradientes térmicos ablativos.
- Arquitectura física y emisores: 6 placas grandes rectangulares (con matriz de múltiples diodos láser individuales) y 2 placas pequeñas (adaptadas para fijación en cadenas ganglionares o depósitos de grasa reducidos).
- Longitud de onda de emisión: Rango espectral cromóforo específico de 635 nm a 650 nm.
- Potencia lumínica de salida: 5 mW por diodo, clasificado como Láser Terapéutico de Baja Intensidad (LLLT).
- Mecanismo de fotobiomodulación celular: Los fotones coherentes de 635 nm son absorbidos selectivamente por los fotorreceptores citoplasmáticos de la membrana del adipocito, activando una cascada de señalización molecular ligada a la producción de trifosfato de adenosina (ATP) y especies reactivas de oxígeno transitorias. Como consecuencia directa, se induce la apertura de poros transitorios (lipoporación) en la bicapa lipídica celular. La enzima lipasa citoplasmática hidroliza los triglicéridos almacenados en ácidos grasos libres y glicerol, los cuales atraviesan los microporos hacia el espacio intersticial sin provocar necrosis tisular ni daño en los vasos sanguíneos o nervios periféricos.
- Criterio anatómico preferente: Aplicación tópica estática simultánea en abdomen anterior, costados lumbares, cartucheras, muslos y fijación de placas pequeñas adyacentes a las cadenas ganglionares inguinales o axilares para acelerar la captación metabólica del drenaje.
Programación Paramétrica y Dosificación Energética
El ajuste de la consola digital LCD deberá ser configurado de forma individualizada antes de cada intervención clínica. El terapeuta establecerá la potencia energética, el ciclo de trabajo de la onda y los tiempos de dosificación de acuerdo con la tolerancia térmica del paciente y las propiedades viscoelásticas del tejido tratado.
+-------------------------------------------------------------------------+
| MATRIZ DE DOSIFICACIÓN Y SEGURIDAD CLÍNICA |
+-------------------------------------------------------------------------+
| PARÁMETRO / CABEZAL | MODO / CICLO | INTENSIDAD INICIAL | TIEMPO MÁX |
+---------------------+-----------------+--------------------+------------+
| RF Tripolar Facial | Continuo | Nivel 2 a 3 | 10-15 min |
| RF Cuadrupolar | Continuo | Nivel 3 a 4 | 15-20 min |
| RF Multipolar Corp. | Continuo | Nivel 4 a 6 | 20-30 min |
| Cavitación 40 KHz | Pulsado / Cont. | Nivel 3 a 5 | 15-20 min |
| Vacuum + RF Bipolar | Pulsado (Modo A)| Vacío 30% / RF 2-3 | 15-20 min |
| Paddles Lipoláser | Continuo | Nivel 6 a 8 | 20-30 min |
+---------------------+-----------------+--------------------+------------+1. Escala de Calibración de Potencia y Monitorización Térmica para Radiofrecuencia
La parametrización de la energía de radiofrecuencia no deberá establecerse de manera fija, sino mediante un escalado progresivo que permita evaluar la respuesta circulatoria y la sensibilidad térmica individual.
- Dinámica de inicio de sesión: El operador deberá iniciar la emisión en un nivel conservador (Nivel 2 o 3 en una escala digital de 1 a 10) durante los primeros dos minutos. Durante este lapso, observará el eritema cutáneo e interrogará al paciente sobre su percepción de temperatura.
- Escalado de potencia terapéutica: En ausencia de molestias o hipersensibilidad vascular, la intensidad podrá incrementarse progresivamente en escalones de una unidad por minuto hasta alcanzar la ventana terapéutica óptima (Nivel 4 a 7 en abdomen y zonas de alto espesor; Nivel 2 a 4 en regiones faciales).

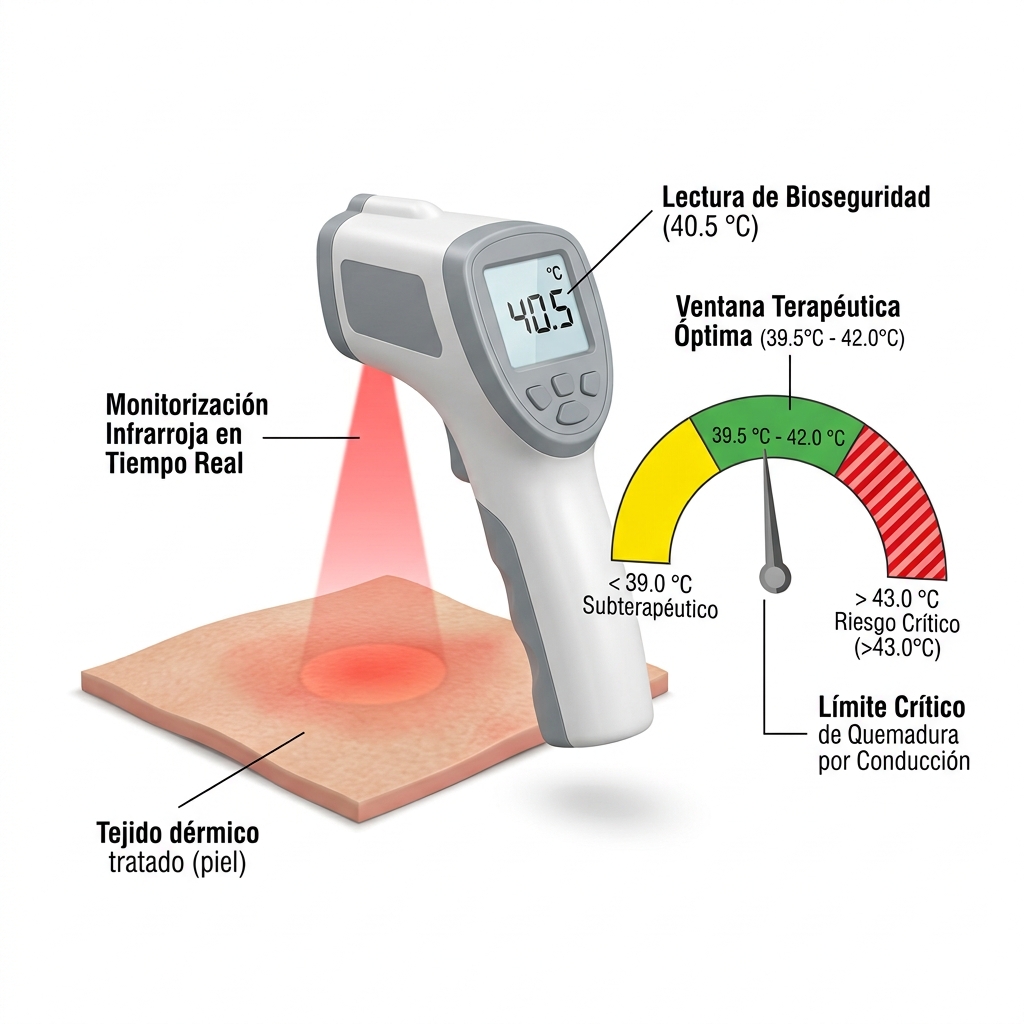

- Ventana térmica de bioseguridad: La temperatura cutánea de superficie deberá monitorizarse mediante un termómetro infrarrojo de lectura rápida, manteniéndose estrictamente dentro de los 39.5 °C y 42.0 °C en tratamientos corporales, y entre 38.5 °C y 40.5 °C en procedimientos faciales. La superación sostenida de los 43.0 °C en la epidermis conlleva un riesgo inminente de quemadura por conducción e induce la desnaturalización patológica irreversible de las proteínas estructurales.
2. Modulación de Ondas: Ciclos Continuos frente a Pulsados
La selección del tren de pulsos en el menú de la consola determina el balance entre la acumulación de energía y la disipación térmica del tejido tratado:
- Modo Continuo (Emisión al 100% del ciclo): Recomendado para la radiofrecuencia resistiva donde se persiga elevar y estabilizar la temperatura dérmica profunda para estimular la colagénesis. Exige un desplazamiento continuo de la pieza de mano para evitar la concentración focal de calor en un solo punto.
- Modo Pulsado (Ciclos intermitentes Modo A, B y C):
- Modo A (Pulsación de alta frecuencia con intervalos de descompresión regulares): Recomendado en cavitación corporal para zonas con adiposidad media o pacientes con alta sensibilidad al zumbido auditivo por conducción ósea. Permite disipar la tensión acústica mecánica.
- Modos B y C (Pulsaciones espaciadas de mayor intervalo de reposo): Indicados para el sistema de Vacumterapia con RF Bipolar. La presión negativa se interrumpe de forma rítmica (aspiración-suelta), facilitando la descompresión linfática progresiva sin riesgo de provocar petequias o hematomas por tracción continua en pacientes con fragilidad vascular.

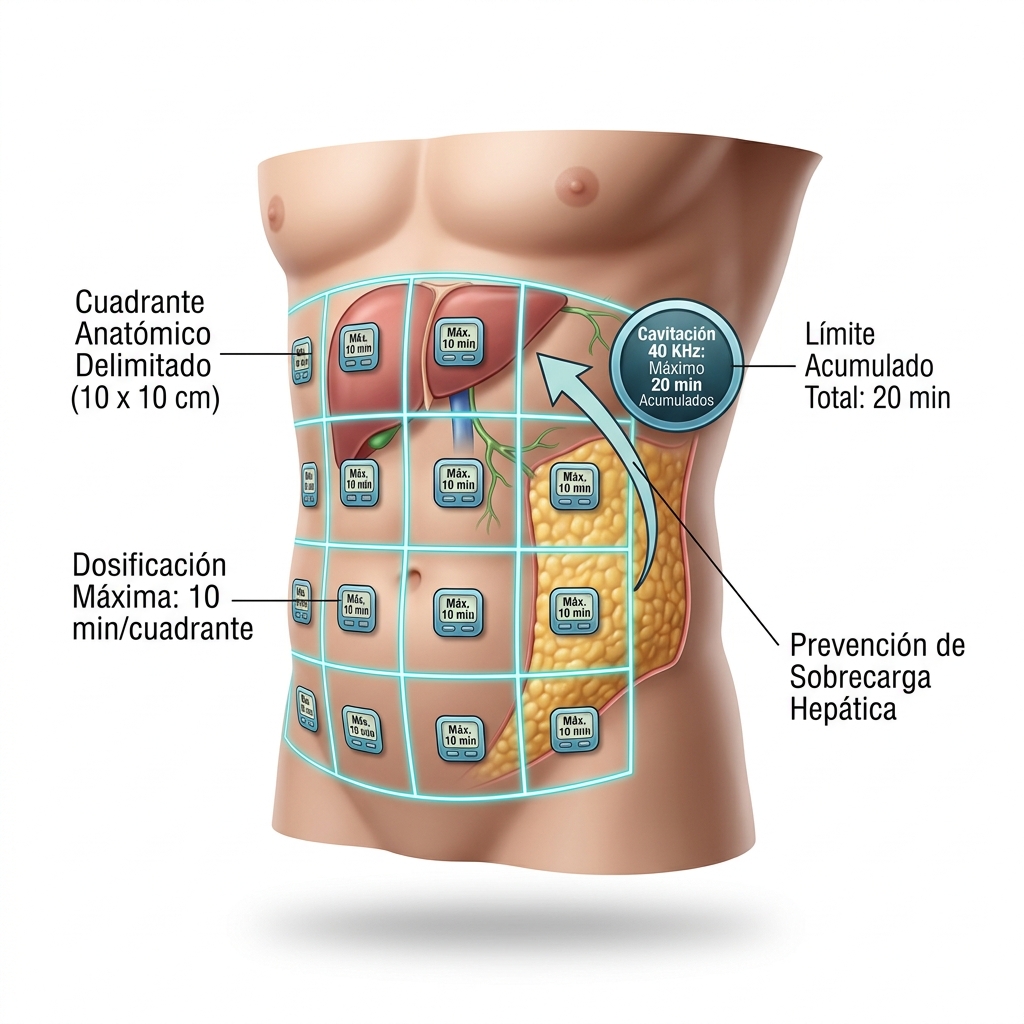

3. Dosificación Temporal y Delimitación Anatómica por Sesión
La saturación metabólica del lecho vascular y del sistema retículo-endotelial exige fragmentar las sesiones de trabajo respetando tiempos biológicos límite:
- Protocolo para Cavitación 40 KHz: El tiempo máximo acumulado de cavitación ultrasónica no deberá exceder de 20 minutos por sesión completa, distribuyendo un máximo de 10 minutos por cuadrante anatómico aislado de 10 por 10 centímetros. La aplicación excesiva de cavitación incrementa el riesgo de generar hiperlipidemia transitoria y sobrecargar las vías metabólicas de depuración hepática.
- Protocolo para Radiofrecuencia: La dosificación temporal oscilará entre 10 y 15 minutos en el rostro completo, y entre 20 y 30 minutos en segmentos corporales extensos (como el abdomen y los flancos combinados).
- Protocolo para Placas Lipoláser: Se pautará una dosificación continua de 20 a 30 minutos por localización anatómica fijada. La exposición prolongada por encima de los 40 minutos en un mismo grupo de diodos agota la respuesta de fotoporación de la membrana citoplasmática del adipocito, sin reportar ningún beneficio clínico adicional.
Preguntas de Anclaje Pedagógico para Soporte Virtual Asistido (Live AI)
- "¿Ha colocado el operador el medidor plicométrico sobre la zona seleccionada antes de programar el cabezal de cavitación ultrasónica de 40 KHz, verificando que el pliegue del tejido adiposo supere con certeza los dos centímetros y medio de espesor libre de estructuras óseas?"
- "¿Se ha corroborado con el paciente la audición de un silbido sordo por conducción ósea antes de elevar la potencia de la cavitación acústica a niveles superiores al 50%?"
- "¿Se encuentra el valor del vacuómetro ajustado a presiones de aspiración no traumáticas durante las primeras pasadas de vacuum sobre zonas con laxitud o compromiso dérmico?"

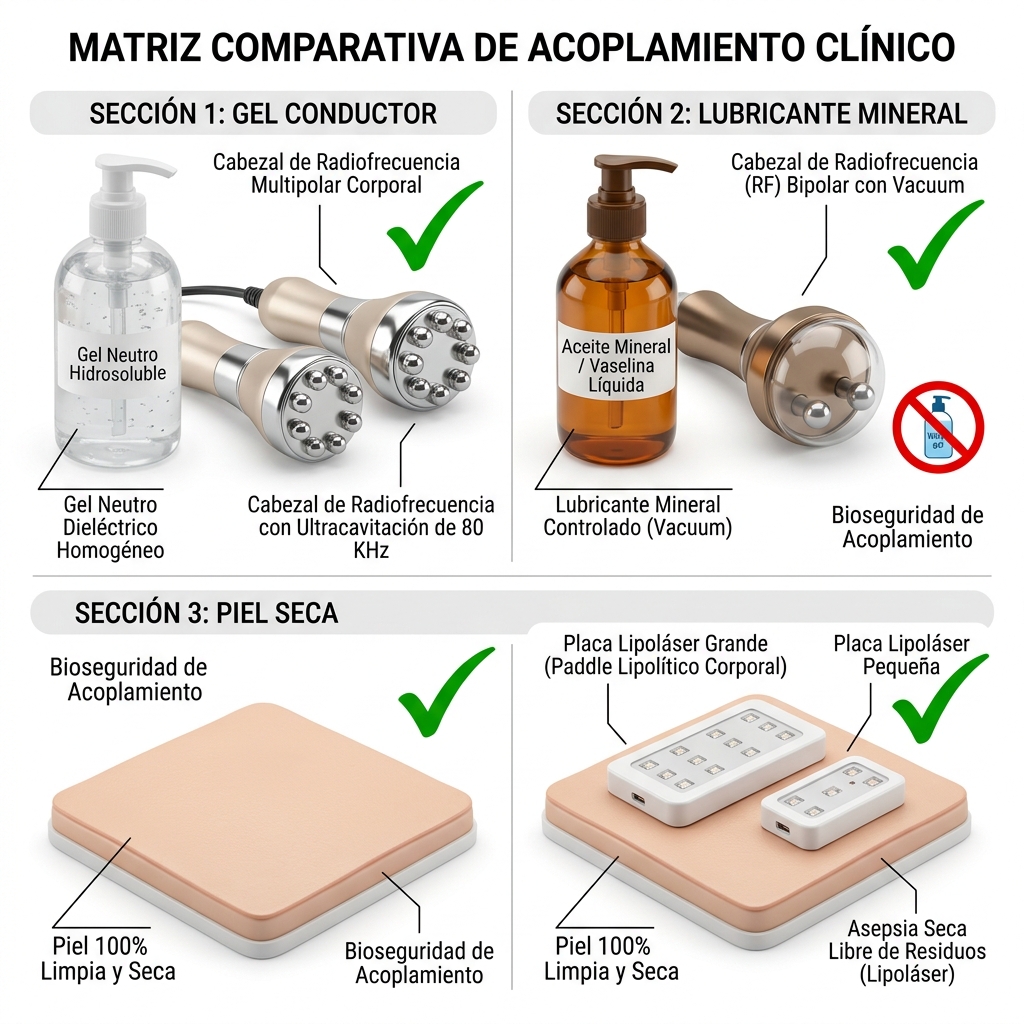

Protocolos de Acoplamiento y Sustancias Conductoras Obligatorias
El uso de medios de contacto inadecuados o la mezcla errónea de sustancias conductoras compromete la seguridad del paciente y puede provocar fallos catastróficos irreversibles en los manípulos del equipo.
TECNOLOGÍA MEDIO OBLIGATORIO RIESGO POR USO ERRÓNEO
[ Cavitación Ultrasónica ] ---> Gel Neutro Hidrosoluble Puro ---> Reflexión de onda y cavitación de la sonda
[ Radiofrecuencia (Todas)] ---> Gel Neutro Hidrosoluble Puro ---> Formación de arcos eléctricos y quemaduras
[ Vacuum + RF Bipolar ] ---> Aceite/Glicerina Médica Control ---> Obstrucción de mangueras y bomba de vacío
[ Placas Lipoláser (LLLT)] ---> Piel Totalmente Seca y Limpia ---> Pérdida de acoplamiento óptico y refracción1. Gel Neutro Hidrosoluble para Cavitación Acústica y Radiofrecuencia

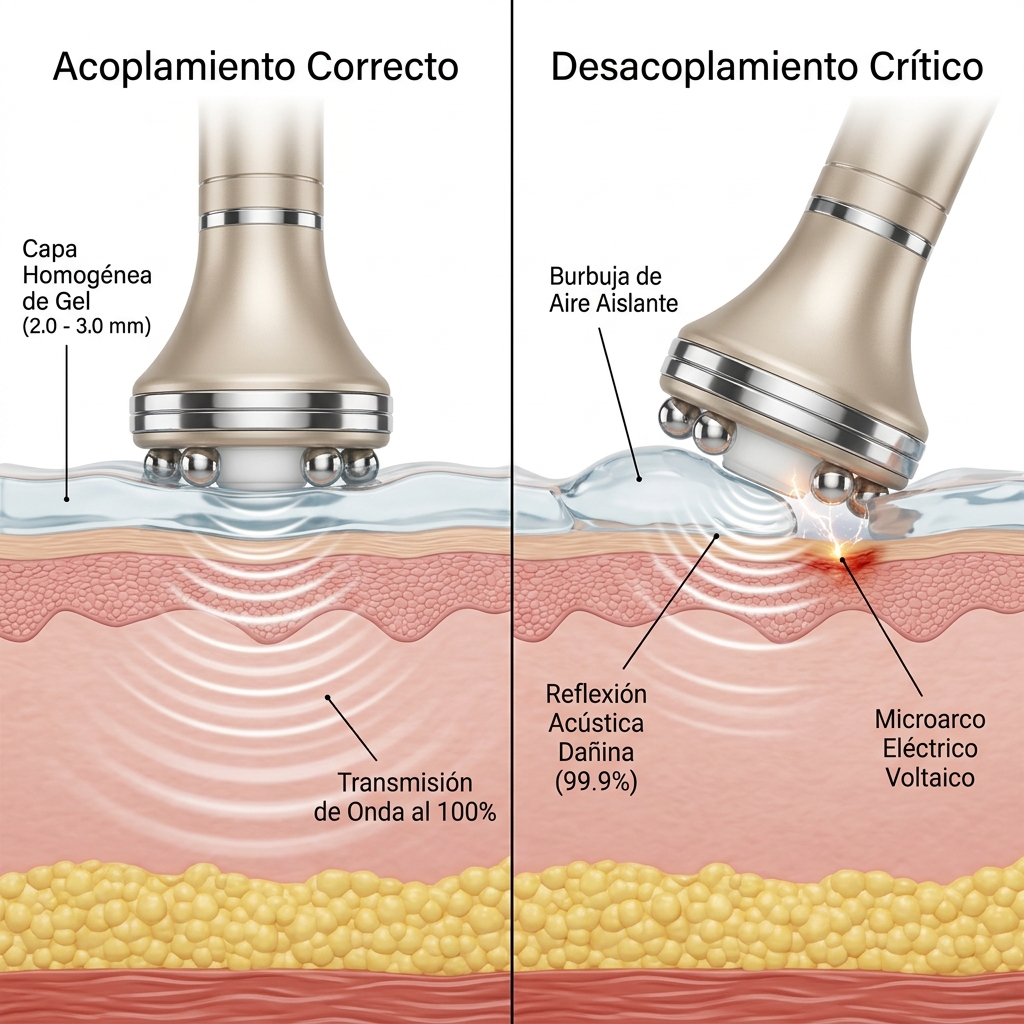

La cavitación ultrasónica y la radiofrecuencia resistiva requieren un contacto interfacial continuo a través de un medio conductor homogéneo con propiedades dieléctricas estables.
- Especificación técnica del producto: Gel neutro de grado médico, con base 100% acuosa, libre de alcohol, sales corrosivas, colorantes sintéticos, perfumes y esencias desnaturalizantes. Su conductividad debe ser óptima y su pH neutro (rango de 6.5 a 7.5).
- Espesor de capa y reposición continua: El operador deberá depositar una película homogénea y densa de gel neutro de entre 2.0 mm y 3.0 mm de espesor sobre la superficie cutánea antes de posicionar el manípulo. Queda prohibida la aplicación de capas milimétricas secas o semievaporadas. Si durante el procedimiento el calor de la radiofrecuencia o la oscilación acústica licúan o deshidratan el gel, el terapeuta deberá detener la emisión de forma inmediata y reponer una cantidad generosa de gel conductor nuevo.
- Consecuencias físicas del desacoplamiento en Cavitación: La acústica molecular dicta que la onda de 40 KHz no puede propagarse a través del aire debido a la diferencia extrema de impedancia acústica entre la placa metálica y el gas. Si existe una burbuja de aire entre el manípulo y la piel, el 99.9% del haz ultrasónico se refleja en sentido opuesto hacia el interior del transductor, sobrecalentando los cristales piezoeléctricos y fracturando el pegado cerámico interno de la sonda.
- Consecuencias físicas del desacoplamiento en Radiofrecuencia: Una capa deficiente o desigual de gel hidrosoluble reduce la superficie de contacto efectiva del borne esférico, incrementando bruscamente la densidad de corriente por unidad de área milimétrica. Esto puede inducir una descarga por chispa (arco voltaico) que carboniza la epidermis y causa quemaduras eléctricas locales de segundo grado.
2. Sustancias Autorizadas en el Manípulo de Vacuum con RF Bipolar
El cabezal neumático de vacumterapia con radiofrecuencia integrada presenta requerimientos mecánicos y neumáticos específicos para evitar daños en la consola interna.
- Sustancia de acoplamiento mandatoria: Se utilizará estrictamente vaselina líquida medicinal, aceite mineral refinado de alta densidad o glicerina biológica pura de bajo escurrimiento.
- Regulación de dosificación cuantitativa: La aplicación de aceite o glicerina en el manípulo de vacío deberá ser mínima y estar estrictamente controlada. El operador deberá impregnar la piel con una capa ultrafina (gotas extendidas uniformemente con la mano enguantada) que actúe únicamente como sellador y lubricante de fricción, impidiendo el paso de líquido hacia el conducto de aspiración.
- Prohibición absoluta de gel hidrosoluble en la cavidad de vacío: Queda estrictamente prohibido utilizar gel neutro hidrosoluble convencional con el manípulo de vacumterapia. La consistencia acuosa del gel se desintegra bajo presión negativa, convirtiéndose en una emulsión fluida que penetra por los orificios neumáticos internos, satura los filtros coalescentes del chasis y colapsa los diafragmas mecánicos de la bomba de vacío interna de -73 kPa, anulando la garantía estructural del módulo.
3. Protocolo de Asepsia y Limpieza para Placas Lipoláser (LLLT)
A diferencia de los cabezales dinámicos, los módulos planos emisores de diodo láser frío exigen un acondicionamiento cutáneo libre de impurezas y sustancias reflectoras.
- Preparación dérmica y asepsia: La superficie anatómica a tratar deberá encontrarse completamente limpia, desengrasada y seca. El operador higienizará la zona mediante una gasa humedecida en solución desinfectante hidroalcohólica no oleosa, dejando secar la piel al aire libre hasta su evaporación absoluta antes de instalar las placas.
- Interdicción de cremas, aceites o geles: Ningún tipo de vehículo oleoso, loción hidratante, gel electroconductor o crema reductora deberá interponerse entre las ventanas emisoras de los diodos láser y la piel. La presencia de restos oleosos dispersa, refracta o atenúa la radiación de 635 nm a 650 nm, reduciendo la penetración tisular de los diodos de 5 mW y sobrecalentando el policarbonato frontal de las placas debido a la absorción parasitaria de fotones residuales.
- Sujeción biomecánica mediante cinchas de contención: Las placas lipoláser se asegurarán al contorno anatómico utilizando las correas elásticas ajustables provistas en la dotación. El ajuste deberá garantizar un contacto íntimo y perpendicular de la ventana de los diodos con la epidermis, sin generar constricción vascular por exceso de apriete ni holguras que permitan el deslizamiento accidental del módulo durante la sesión.
Técnicas Biomecánicas de Manipulación y Seguridad Operativa
La ejecución del tratamiento exige una coordinación psicomotriz precisa para garantizar la perpendicularidad de los cabezales y salvaguardar la ergonomía del terapeuta durante jornadas de trabajo prolongadas.
1. Regla de Oro de Perpendicularidad Continua a 90 Grados
Durante la operación de los manípulos de Radiofrecuencia (Tripolar, Cuadrupolar y Multipolar), el plano frontal de los electrodos esféricos de acero inoxidable deberá mantenerse en contacto firme, constante y perpendicular a 90 grados exactos respecto a la curvatura cutánea.
CORRECTO: 90° INCORRECTO: < 90°
[ Manípulo Ergonómico ] [ Manípulo Ergonómico ]
| O O O O | \ O O O O \
=====+=========================+===== ======\=========================\=====
Capas de la Piel (Dermis) \ ARCO ELÉCTRICO / CHISPA!
[ Contacto Plano Completo ] [ Desacoplamiento Parcial ]- Fenómeno de microarco voltaico por basculación angular: Si el operador inclina la pieza de mano, los electrodos posteriores se separan de la piel mientras que uno o dos electrodos frontales concentran toda la potencia electromagnética de 1 MHz. El aire interpuesto actúa como dieléctrico de ruptura, provocando un arco eléctrico instantáneo que focaliza la energía en un punto microscópico y quema el estrato córneo del paciente.
- Mantenimiento de la velocidad dinámica: Los cabezales de radiofrecuencia deberán desplazarse de forma continua a una velocidad constante de entre dos y cuatro centímetros por segundo (2-4 cm/s). La detención estática del cabezal sobre un punto anatómico mientras el equipo emite energía eleva bruscamente la temperatura local, superando el umbral de dolor y causando una quemadura dérmica por conducción antes de que el terapeuta pueda percibirlo.

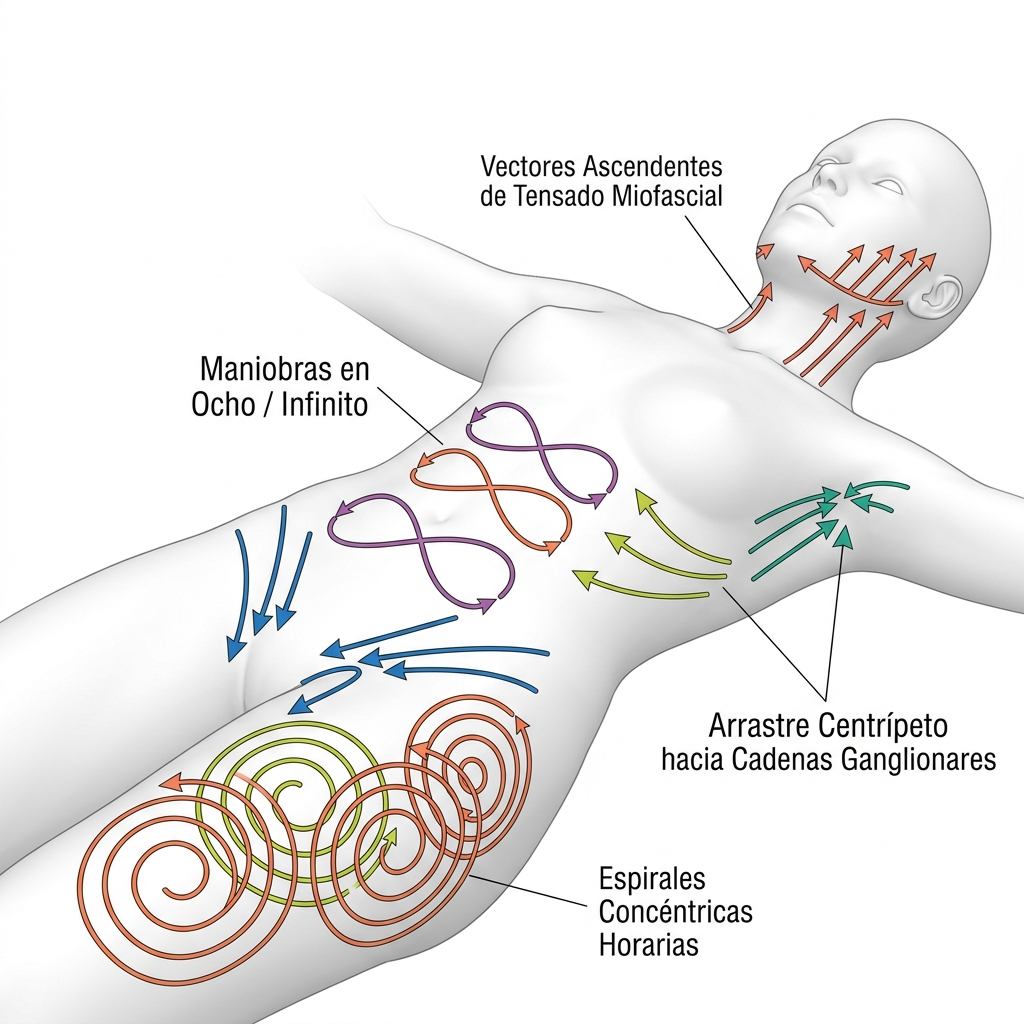

2. Trayectorias Dinámicas de Aplicación
La movilización del manípulo debe responder a patrones vectoriales estructurados de acuerdo con la diana fisiológica:
- Movimientos espirales concéntricos en sentido horario: El cabezal se desplazará trazando bucles continuos superpuestos de radio reducido, avanzando lentamente a lo largo de bandas musculares o áreas de adiposidad. Este patrón incrementa la retención calórica en el tejido conectivo profundo.
- Maniobras en "ocho" o infinito: Recomendadas en el abdomen y los trocánteres para entrelazar las líneas de corriente electromagnética y acústica, dispersando la energía térmicamente y evitando puntos fríos periféricos.
- Vectores ascendentes de drenaje y tensado miofascial: Al operar en cuello, contorno mandibular y rostro con los cabezales Cuadrupolar y Tripolar, el operador deslizará el manípulo siguiendo trayectorias lineales firmes ascendentes (desde el mentón hacia el trago auricular; desde las cejas hacia la línea de inserción capilar). La presión de retorno hacia el punto de partida deberá realizarse rozando superficialmente la piel sin ejercer tracción mecánica hacia abajo.
- Maniobras de arrastre centrípeto con Vacuum Bipolar: La copa de succión se movilizará en trayectorias lineales lentas orientadas hacia las estaciones de drenaje linfático ganglionar más próximas (ganglios inguinales en el miembro inferior y abdomen inferior; ganglios axilares en tórax y extremidades superiores).

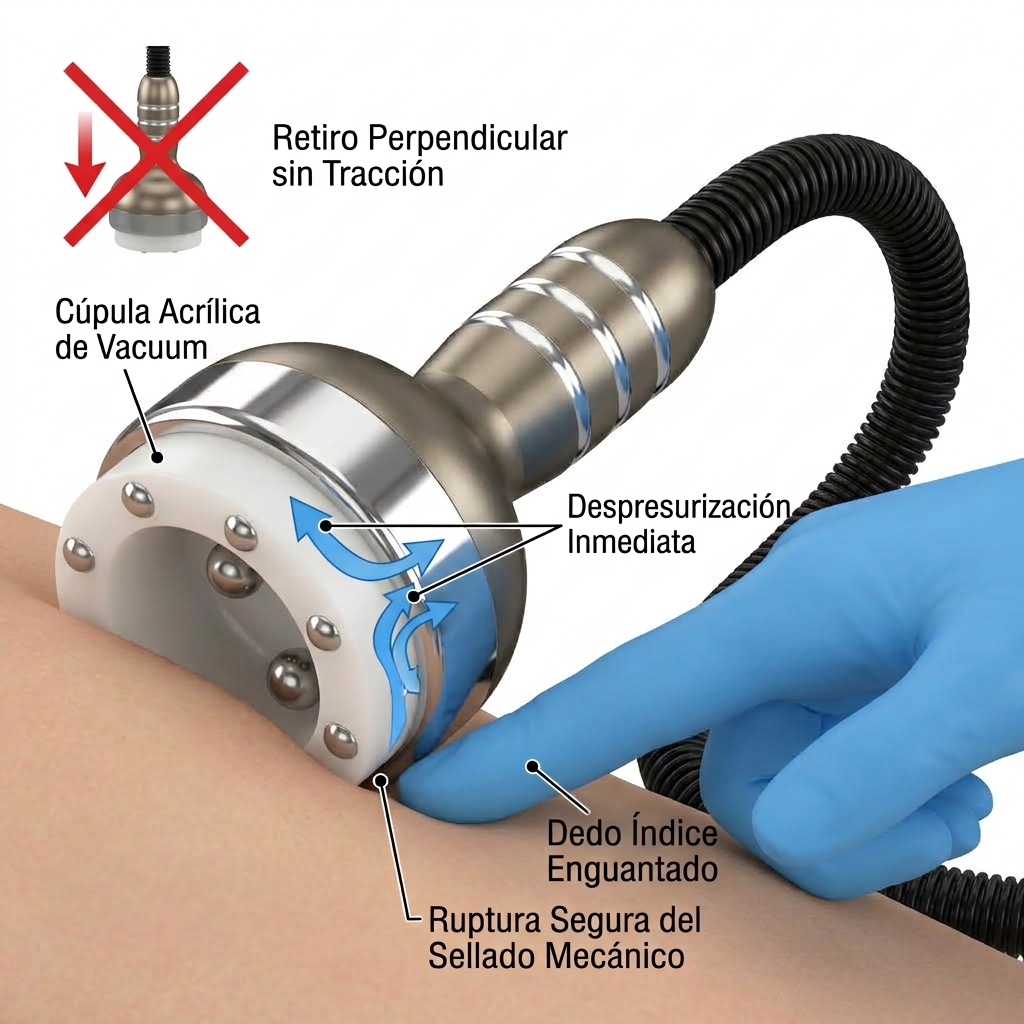

3. Despegue y Descompresión Segura de la Copa de Vacuum
El desacoplamiento accidental o forzado del manípulo de vacumterapia con la bomba en funcionamiento activo genera dolor agudo por tracción de los receptores sensitivos y rotura mecánica capilar.
- Paso a paso de descompresión controlada:
- El operador deberá suspender de inmediato el ciclo de succión desde el botón digital de la pantalla táctil o esperar el intervalo de reposo (en modo pulsado) antes de intentar retirar el cabezal de la piel del paciente.
- Si requiere liberar la copa en modo continuo de emergencia, el operador deberá introducir suavemente la yema de su dedo índice enguantado por el borde exterior entre la cúpula acrílica y la piel, despresurizando la cámara de vacío de forma instantánea al romper el sellado mecánico sin traccionar el tejido.
- Una vez roto el vacío y normalizada la presión interna con la atmósfera ambiental, el terapeuta retirará el cabezal perpendicularmente con total suavidad.
- Queda estrictamente prohibido tirar de la pieza de mano mediante fuerza bruta hacia afuera sin despresurizar previamente la cavidad de aspiración.

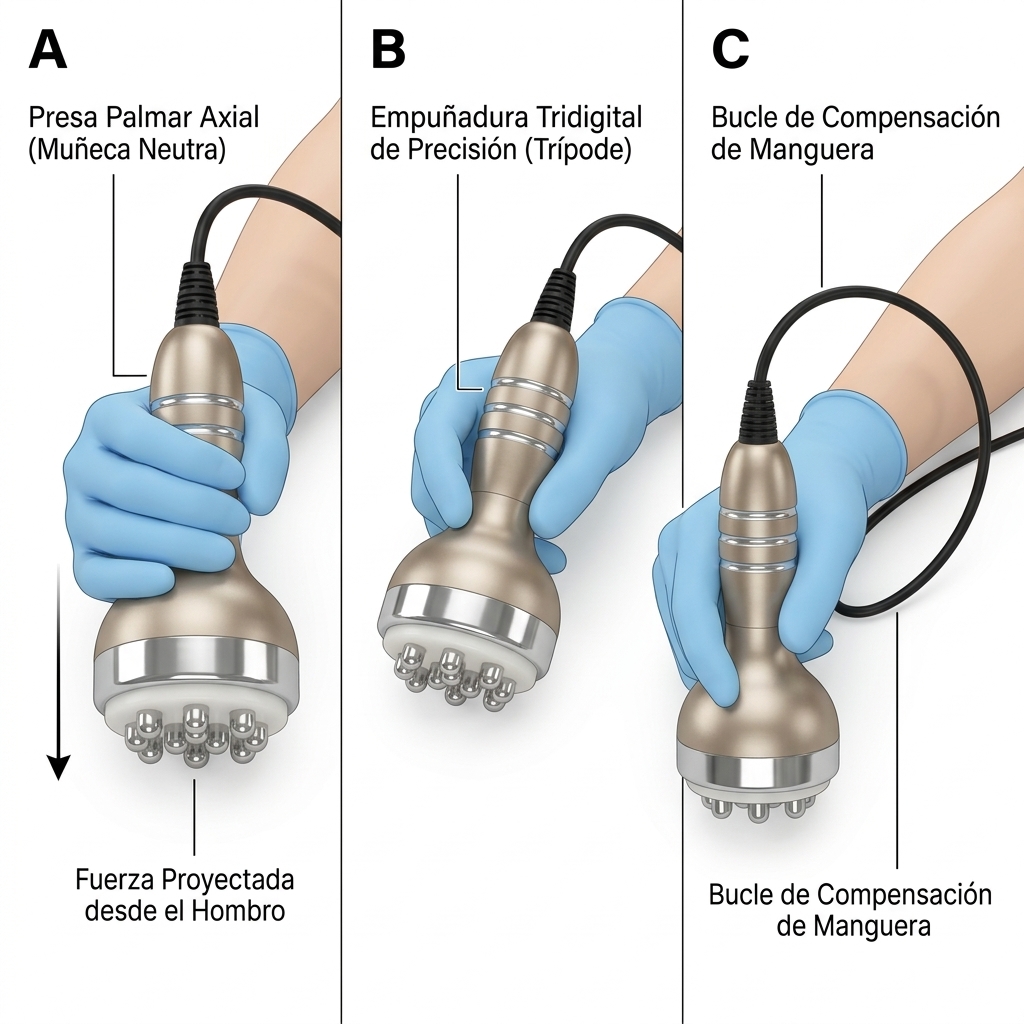

4. Sujeción Ergonómica Axial y Prevención de Lesiones en el Operador
La masa de los manípulos y el momento de torsión generado por las mangueras flexibles blindadas exigen una higiene postural biomecánica estricta para evitar la fatiga del terapeuta:
- Sujeción de los cabezales corporales (Multipolar, Cavitación, Vacuum): La empuñadura cónica en acabado champán con anillos cromados antideslizantes está optimizada para una presa palmar axial envolvente a mano completa. El operador alineará su articulación radiocarpiana (muñeca) en posición neutral y recta con respecto al antebrazo, evitando flexiones o desviaciones cubitales forzadas. La fuerza de compresión del cabezal sobre la piel deberá ejercerse a través del peso corporal proyectado desde el hombro y no mediante la contracción aislada de los músculos de la muñeca.
- Sujeción del cabezal Tripolar Facial: La morfología bicónica entallada del transductor tripolar requiere una empuñadura tridigital en pinza de precisión (estilo lápiz), apoyando el cuerpo entre las yemas de los dedos pulgar, índice y medio. Esta disposición garantiza una gran sensibilidad propioceptiva al calibrar la presión sobre el reborde orbitario y los arcos cigomáticos.
- Canalización y guía de las mangueras de alimentación: Las mangueras de conexión y cables coaxiales traseros deberán sostenerse y direccionarse de forma suave con la mano libre o reposarse a lo largo del antebrazo del operador mediante un bucle de compensación holgado. Esto neutraliza la fuerza de palanca que ejerce el cable sobre la parte trasera del cabezal, eliminando la sobrecarga muscular en el manguito de los rotadores y el tendón del bíceps braquial del profesional.
Preguntas de Anclaje Pedagógico para Soporte Virtual Asistido (Live AI)
- "¿Mantiene el operador un contacto plano estricto de todos los electrodos del cabezal de radiofrecuencia a noventa grados sobre la epidermis para prevenir arcos voltaicos accidentales?"
- "¿Se asegura de que el manípulo de cavitación ultrasónica de 40 KHz no permanezca estacionario sobre una misma zona de tejido por más de dos segundos consecutivos?"
- "¿Ha comprobado el operador que la manguera flexible de vacío se mantenga alineada hacia la parte posterior del manípulo sin dobleces forzados durante las maniobras corporales?"
Mantenimiento Preventivo, Limpieza y Cuidado Integral del Equipo y Accesorios
6. Mantenimiento Preventivo, Limpieza y Cuidado Integral del Equipo y Accesorios
6.1. Fundamentos del Mantenimiento Preventivo y Bioseguridad Biomédica
El mantenimiento preventivo y la correcta higienización de la plataforma multifuncional Kim8 6en1 constituyen el pilar operativo indispensable para garantizar la seguridad biológica del paciente, la repetibilidad electroacústica de los tratamientos y la integridad estructural de los componentes electromecánicos. Una omisión o ejecución deficiente en los protocolos de saneamiento no solo conlleva un riesgo crítico de contaminación cruzada bacteriana o micótica entre usuarios, sino que desencadena procesos de degradación química irreversible en los polímeros ópticos y mecánicos, así como averías catastróficas en la bomba interna de succión negativa por aspiración accidental de geles y fluidos biológicos.
Desde la perspectiva de la ciencia de materiales, los manípulos y accesorios de este equipo combinan aleaciones metálicas conductoras, cerámicas piezoeléctricas y polímeros de ingeniería con susceptibilidades químicas marcadamente dispares. Mientras que los electrodos de emisión resistiva están forjados en acero inoxidable quirúrgico de alta resistencia química a la oxidación, las cúpulas de vacío y las bandejas laterales de soporte están mecanizadas en polimetilmetacrilato transparente (PMMA) de alto impacto. El metacrilato es extremadamente vulnerable al fenómeno físico-químico denominado fisuración por tensión ambiental (environmental stress cracking o crazing). La aplicación de solventes aromáticos, hidrocarburos, acetona, éteres o alcoholes en concentraciones superiores a las recomendadas desestabiliza las cadenas moleculares del acrílico, generando microfracturas internas blanquecinas, pérdida de transparencia y la eventual rotura mecánica bajo esfuerzos de tracción o vacío.
Por consiguiente, el protocolo de desinfección química se limitará de forma estricta al uso de alcohol isopropílico al 70% en base acuosa desmineralizada o soluciones desinfectantes a base de sales de amonio cuaternario de quinta generación con pH estrictamente neutro (rango 6.5 a 7.5). Queda formalmente prohibida la aspersión directa de fluidos desinfectantes sobre las rendijas de los ensambles, conectores de acople eléctrico o la pantalla táctil de cristal líquido. Se aplicará siempre la técnica de barrido unidireccional mediante paños de microfibra de grado óptico o toallas no tejidas libres de pelusa previamente humedecidas, impidiendo la saturación por goteo hacia la electrónica interna.
6.2. Protocolo Diario Post-Tratamiento: Limpieza y Desinfección de Manípulos y Transductores
Finalizada cada sesión clínica, el operador técnico deberá ejecutar de manera sistemática la rutina de descontaminación de todos los transductores que hayan entrado en contacto con el paciente o con el medio de acoplamiento galvánico. La acumulación residual de gel conductor neutro, al secarse sobre las superficies metálicas o poliméricas, forma una película dieléctrica desecada que incrementa la impedancia de contacto dérmico, reduce la transferencia energética en tratamientos subsecuentes y propicia la proliferación microbiana.
Procedimiento para los Manípulos de Radiofrecuencia Multipolar, Tripolar y Cuadripolar
- Paso 1: El operador desconectará la emisión desde la interfaz táctil del equipo y colocará la pieza de mano sobre un paño seco absorbente.
- Paso 2: Con una toalla de microfibra limpia y seca, se procederá a remover meticulosamente toda la masa densa de gel conductor acumulada entre los electrodos esféricos y cilíndricos de acero inoxidable quirúrgico.
- Paso 3: Se tomará una toalla desinfectante humedecida en alcohol isopropílico al 70% o solución neutra de amonio cuaternario, realizando fricciones mecánicas suaves y uniformes sobre cada uno de los nodos conductores metálicos y sobre el cuerpo ergonómico de aluminio anodizado y ABS.
- Paso 4: Se verificará que no queden restos de humedad acumulada en las juntas de sellado perimétrico de los electrodos. Se concluirá secando las superficies con una toalla de papel de grado electromédico que no desprenda partículas fibrilares.
- Checkpoint de confirmación: La superficie metálica de los electrodos deberá lucir un brillo especular continuo y uniforme, sin opacidades, halos lechosos o restos gelatinosos visibles bajo luz directa.
Procedimiento para el Cabezal de Cavitación Ultrasónica (40 kHz)
- Paso 1: Se inspeccionará minuciosamente la superficie plana circular del transductor acústico, zona donde la cerámica piezoeléctrica interna entrega las ondas de presión mecánica.
- Paso 2: Utilizando un paño de microfibra humedecido con agua destilada y jabón de pH neutro sin tensoactivos abrasivos, se retirará el gel de contacto de alta viscosidad. Se prohíbe terminantemente el uso de esponjas abrasivas, espátulas metálicas o cualquier elemento punzante que pueda rayar la placa metálica de emisión acústica, ya que las microescotaduras alteran el patrón de radiación del haz ultrasónico provocando puntos de calor indeseados.
- Paso 3: Se desinfectará la cara activa mediante un paño impregnado con alcohol isopropílico al 70%, frotando suavemente en espiral desde el centro hacia los bordes periféricos exteriores.
- Paso 4: Se secará inmediatamente con microfibra técnica.
¿Ha confirmado el operador visualmente que la corona de aislamiento periférico del transductor de cavitación no presenta infiltración líquida antes de reposar el manípulo en la bandeja superior?
Procedimiento Crítico para el Cabezal de Radiofrecuencia Bipolar con Vacuum
La pieza de mano de vacumterapia con radiofrecuencia (referencia visual en archivo adjunto) exige una rigurosa rutina de higienización debido a su diseño mecánico complejo: una cúpula cilíndrica de succión en polímero acrílico opalino, un reborde frontal con remaches esféricos de acero inoxidable y un fondo de cavidad que aloja los dos electrodos esféricos de radiofrecuencia junto al orificio central de aspiración neumática.
- Paso 1: Con el equipo en estado de reposo (bomba de succión desactivada), el operador inclinará la campana hacia abajo para impedir que cualquier resto líquido drene hacia el orificio central de vacío.
- Paso 2: Se introducirá un hisopo largo de algodón hidrófilo de grado clínico, humedecido en alcohol al 70%, para limpiar minuciosamente la concavidad interna del cilindro acrílico, desincrustando los restos de gel conductor o aceite de drenaje adheridos alrededor de las dos esferas metálicas de emisión bipolar.
- Paso 3: Se limpiará el borde frontal anular exterior y cada una de las esferas de rodamiento perimetrales, asegurando que rueden libremente sin que el gel seco bloquee sus asientos mecánicos.
- Paso 4: Se pasará un paño húmedo libre de solventes aromáticos por la empuñadura ergonómica de tono bronce titanio y las molduras cromadas, finalizando con un secado total por ventilación pasiva antes de alojar la pieza en su soporte acrílico.
6.3. Mantenimiento Crítico del Sistema Neumático: Filtro Trampa de Grasa, Aceite y Gel de Vacío
El sistema de vacumterapia opera mediante una bomba interna de diafragma capaz de generar presiones negativas de hasta -73 kPa. Durante la movilización del pliegue cutáneo, la succión continua arrastra inevitablemente microgotas de gel conductor, cosmecéuticos o lípidos epidérmicos a través de la manguera umbilical flexible. Para evitar que estos contaminantes alcancen la cámara interna del motor de vacío (lo cual provocaría la colmatación de las válvulas antirretorno, el endurecimiento del elastómero del diafragma y la quema del bobinado eléctrico), el equipo cuenta con una unidad de filtrado trampa dispuesta en su circuito neumático posterior.
Este procedimiento de inspección, desmontaje, vaciado y limpieza deberá realizarse con una periodicidad semanal estricta, o de inmediato si se detecta visualmente que el nivel de fluido acumulado en el vaso transparente alcanza la marca del 50% de su capacidad total.
Secuencia Técnica de Desmontaje y Vaciado del Vaso de Condensados
- Paso 1: Apagado y Despresurización. El operador técnico apagará el interruptor maestro de energía eléctrica ubicado en la parte posterior del chasis y desconectará la toma de alimentación general. Seguidamente, se verificará que no exista presión residual negativa en el sistema, desacoplando manualmente el conector rápido de la manguera de vacío.
- Paso 2: Localización y Desenroscado del Filtro. En el panel posterior del chasis metálico se ubica el conjunto del filtro trampa. El operador sujetará con una mano el cabezal superior de sujeción fija y, con la otra mano, tomará firmemente el vaso colector cilíndrico transparente de polímero técnico.
- Paso 3: Maniobra de Giro Mecánico. El vaso colector se desenroscará girándolo en sentido antihorario (hacia la izquierda). Se procederá con extrema precaución para no desgarrar ni perder la junta tórica (O-ring) de goma de nitrilo (NBR) que asegura el sellado hermético entre el vaso y la base superior del filtro.
- Paso 4: Extracción y Drenaje del Fluido. Una vez liberado el vaso, se verterá el fluido residual (gel licuado y aceites biológicos) en un contenedor de desechos biológicos adecuado, observando si existen partículas sólidas retenidas.
Secuencia de Limpieza Química del Elemento Filtrante y Vaso
- Paso 1: El vaso transparente y el núcleo de filtrado poroso interno (esponja de celulosa técnica o malla sinterizada) se sumergirán en un recipiente con agua tibia (temperatura máxima de 40 °C) diluida con detergente enzimático o jabón líquido neutro concentrado.
- Paso 2: Se lavará el interior del vaso utilizando un cepillo suave de cerdas sintéticas, eliminando cualquier residuo grasiento adherido a las paredes. Queda terminantemente prohibido utilizar desengrasantes industriales, acetona, tolueno o alcohol isopropílico puro concentrado sobre el vaso del filtro, debido al riesgo de agrietamiento mecánico inmediato del polímero bajo presión de succión.
- Paso 3: El núcleo filtrante poroso se enjuagará con abundante agua corriente hasta que el agua fluya con total transparencia y libre de espuma residual.
- Paso 4: Se secarán completamente todos los componentes mediante aire seco comprimido a baja presión o dejándolos reposar sobre una superficie absorbente en ambiente limpio durante un lapso no menor a 30 minutos. Ninguna pieza podrá ser reensamblada con humedad residual.
Secuencia de Reinstalación y Prueba de Hermeticidad Neumática
- Paso 1: Se inspeccionará visualmente la junta tórica (O-ring). Si el elastómero se aprecia reseco o blanquecino, se aplicará una película microscópica de lubricante de grasa de silicona dieléctrica pura para preservar su elasticidad y garantizar un cierre estanco.
- Paso 2: Se colocará la junta en su ranura circunferencial de asiento y se insertará el elemento filtrante seco en su vástago de guía.
- Paso 3: Se presentará el vaso colector de forma perfectamente coaxial respecto a la rosca del cabezal fijo superior. Se enroscará con la mano en sentido horario (hacia la derecha) hasta lograr el tope mecánico firme. No se utilizarán herramientas mecánicas (llaves de tubo, alicates de presión o pinzas), ya que un torque excesivo fractura irremediablemente la rosca plástica del ensamble.
- Paso 4: Se reconectará el cable de red eléctrica, se encenderá el equipo y se programará una prueba de vacío a través del menú de la pantalla táctil. El operador sellará con la palma de la mano enguantada la campana de succión del manípulo; la lectura del manómetro digital o la respuesta sonora del motor deberán confirmar una succión potente sin silbidos de fuga de aire en el perímetro del filtro trampa.
¿Ha comprobado el operador que la junta tórica de sellado se encuentra perfectamente alineada en su ranura y que no existen fugas acústicas perceptibles en el perímetro del vaso tras la reinstalación?
6.4. Cuidado Óptico y Descontaminación de Placas Lipoláser (LLLT)
Las placas de lipoláser diodo (conforme a la arquitectura del pad pequeño expuesto en el archivo visual) son instrumentos optoelectrónicos de alta sensibilidad. Cada módulo integra una placa de circuito impreso con diodos semiconductores de longitud de onda fija entre 635 nm y 650 nm, protegidos por lentes ópticas colimadoras transparentes montadas a ras sobre un panel frontal de aluminio satinado. La emisión colimada de 5 mW por diodo depende de la absoluta transparencia del camino óptico. La presencia de sudor, sebo cutáneo, películas de gel conductor o rayas microscópicas en las lentes altera el índice de refracción, incrementa la divergencia del haz y reduce drásticamente la dosis de irradiancia terapéutica en el tejido celular subcutáneo.
Reglas Obligatorias para la Manipulación de las Lentes Ópticas
- Primera Regla: Las placas lipoláser nunca deberán entrar en contacto con gel conductor para ultrasonido ni geles electroconductores de radiofrecuencia. Se fijarán directamente sobre la piel limpia y rigurosamente seca del paciente mediante las cinchas elásticas elastizadas de sujeción.
- Segunda Regla: Queda estrictamente prohibido frotar las placas con materiales abrasivos, gasas de algodón seco de trama abierta o toallas de papel comunes, cuyas fibras lignocelulósicas generan microrrayaduras permanentes sobre las lentes colimadoras plásticas.
- Tercera Regla: Jamás se pulverizarán soluciones líquidas directamente sobre el panel frontal del pad, pues los líquidos ingresarían por capilaridad a través del perímetro de los orificios ópticos, alcanzando el circuito PCB interno y ocasionando cortocircuitos en los diodos láser.
Secuencia de Higienización de las Placas Emisoras
- Paso 1: Al retirar la placa lipoláser del área corporal del paciente, se revisará la superficie frontal bajo una fuente lumínica directa para individualizar huellas dactilares, sudor residual o polvo ambiental.
- Paso 2: Se doblará una hoja de papel óptico para limpieza de lentes o un paño de microfibra ultrafina en cuatro partes. Se humedecerá ligeramente la esquina del paño con tres gotas de alcohol isopropílico al 70%.
- Paso 3: El operador limpiará cada lente colimadora individualmente ejecutando un movimiento rotacional continuo en espiral, partiendo del centro de la lente hacia el perímetro exterior, arrastrando las partículas sin rayar el polímero óptico.
- Paso 4: Se limpiará la placa frontal de aluminio anodizado plateado y la carcasa blanca de termoplástico ABS mediante pasadas lineales suaves, evitando friccionar de forma agresiva la serigrafía amarilla de bioseguridad láser para impedir su borrado prematuro.
- Paso 5: Antes de ubicar los pads en los racks escalonados de metacrilato transparente a ambos lados del equipo, se aguardará 60 segundos para la total evaporación espontánea de la película alcohólica residual.
6.5. Gestión Térmica del Chasis: Desobstrucción de Ranuras y Ventilador Axial
La plataforma Kim8 6en1 aloja en su sección estructural posterior una fuente conmutada de potencia (SMPS) y módulos amplificadores de radiofrecuencia capaces de emitir potencias de salida de hasta 350 W. Toda la energía térmica disipada es evacuada por un sistema de ventilación forzada que succiona aire fresco a través de las 4 ranuras lineales verticales mecanizadas en el chasis metálico lateral derecho y expulsa el calor mediante un ventilador axial de corriente continua sin escobillas (brushless DC), protegido exteriormente por una rejilla metálica cromada de cuatro puntos de fijación roscada.
La acumulación de pelusa ambiental, polvo microscópico y cabellos en los conductos de admisión y sobre las aspas del ventilador genera un efecto aislante que incrementa la temperatura de unión interna de los transistores MOSFET de potencia, forzando la degradación de los condensadores electrolíticos y activando los circuitos térmicos de protección por sobrecalentamiento.
Procedimiento de Inspección y Limpieza Térmica Quincenal
- Paso 1: Desconexión de Red. El operador deberá retirar completamente el cable de alimentación trifásico de la toma interlock posterior del equipo.
- Paso 2: Aspiración Externa Controlada. Utilizando una microaspiradora técnica antiestática con boquilla de cerdas sintéticas no conductoras, se aspirará suavemente la superficie exterior de la rejilla cromada del ventilador y las 4 ranuras verticales de convección.
- Paso 3: Inmovilización del Rotor. Durante el soplado o aspirado, el operador introducirá un elemento plástico no metálico (como una varilla flexible de polímero) para retener momentáneamente las aspas del ventilador axial. Esto es indispensable para evitar que el flujo de aire fuerce un giro hiperacelerado del rotor que dañe los rodamientos mecánicos o genere corrientes inducidas que retornen hacia la tarjeta de control.
- Paso 4: Empleo de Aire Comprimido Seco. Se aplicarán ráfagas breves e intermitentes de aire comprimido deshumidificado sobre las hendiduras de ventilación a una distancia mínima de 15 centímetros, manteniendo el aerosol siempre en posición estrictamente vertical para evitar la expulsión de propelente líquido criogénico sobre la chapa o la electrónica interior.
- Paso 5: Limpieza Periférica del Bastidor. Con un paño de microfibra apenas humedecido en agua jabonosa neutra, se limpiará la pintura electrostática gris grafito del cuerpo metálico y el faldón inferior de ABS blanco brillante, garantizando que los 4 apoyos inferiores de goma elastomérica antideslizante se encuentren libres de grasa para amortiguar adecuadamente las vibraciones operativas del equipo.
6.6. Protocolo de Alivio de Tensión, Manipulación Mecánica y Almacenamiento de Líneas Umbilicales
Las averías eléctricas intermitentes en manípulos de cavitación y radiofrecuencia, así como las caídas imprevistas de presión en el sistema de vacumterapia, se originan en su gran mayoría por la rotura por fatiga de los hilos internos de cobre (microfisuración de conductores multifilares) o el estrangulamiento permanente de las mangueras neumáticas flexibles de poliuretano. La estructura de estos cables integra conductores coaxiales blindados de alta frecuencia, líneas de control de baja tensión, tubos de vacío y cables de alimentación para bioestimulación LED, todos ellos encapsulados dentro de una funda flexible corrugada exterior o un recubrimiento en PVC de uso médico.

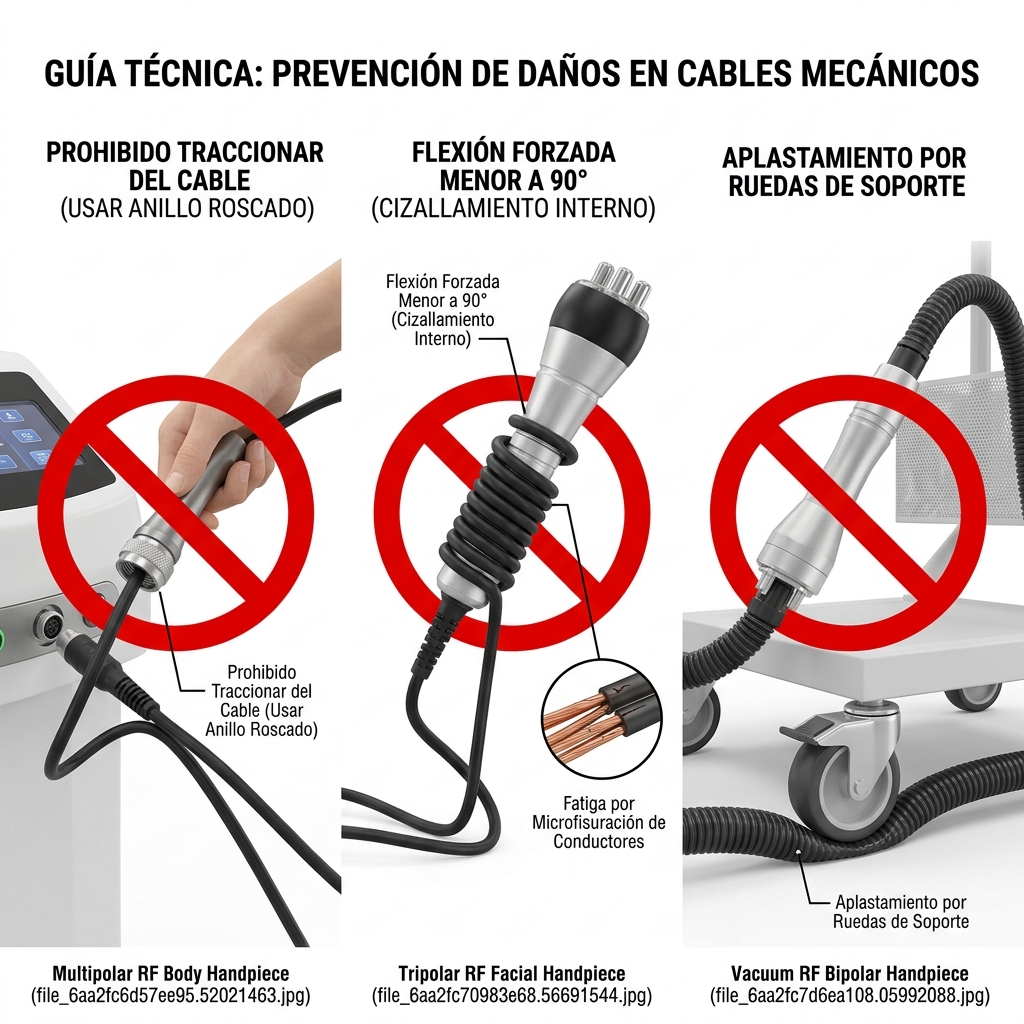

Maniobras Prohibidas en la Manipulación de Cables y Mangueras
- Prohibición 1: Tirar del cable o de la manguera flexible para desacoplar el conector metálico industrial de la consola. La extracción se ejecutará tomando siempre el anillo roscado de aleación de zinc niquelado con los dedos, desenroscando en sentido antihorario antes de traccionar suavemente de la carcasa rígida.
- Prohibición 2: Enrollar los cables de los manípulos alrededor de la consola plástica, de la pantalla LCD o del cuerpo del mismo manípulo. Dicha práctica somete la bota flexible posterior de alivio de tensión (strain relief boot) a un ángulo de flexión forzado menor a 90°, cizallando las soldaduras internas en la placa terminal.
- Prohibición 3: Aplastar las líneas de conexión bajo las ruedas de los carros de soporte o pisarlas accidentalmente durante la operación clínica.
Metodología de Guarda y Curvatura Segura
- Procedimiento de Enrollado en Ocho o Bucle Amplio: Cuando los manípulos o las placas lipoláser deban ser guardados para traslado o almacenamiento prolongado, el cable se dispondrá en bucles amplios y holgados con un radio de curvatura mínimo de 15 centímetros (nunca inferior a diez veces el diámetro exterior del cable). Se aplicará la técnica biomecánica de alternancia de giro (over-under), la cual compensa la torsión intrínseca del núcleo metálico y evita que se formen cocas o espirales permanentes.
- Alivio de Carga en Racks de Metacrilato: Al descansar los manípulos en la bandeja superior de PMMA, el operador comprobará que la manguera umbilical caiga con una curvatura natural hacia atrás, sin que el peso del tramo suspendido traccione con violencia del manguito de caucho negro acanalado.
- Colocación de Placas Lipoláser: Las placas lipoláser grandes y pequeñas se ordenarán verticalmente en sus respectivos racks laterales escalonados, procurando que los cables flexibles no queden aprisionados entre los bordes mecanizados de acrílico y reposen sin nudos sobre la mesa o soporte de trabajo.
Condiciones Ambientales de Almacenamiento
- La consola y sus accesorios deberán resguardarse en recintos con un rango térmico controlado de entre 10 °C y 40 °C, y una humedad relativa sin condensación inferior al 75%.
- Se evitará la incidencia directa y prolongada de radiación solar ultravioleta sobre la consola, dado que la luz UV acelera el amarillamiento del termoplástico ABS blanco brillante y genera fotodegradación en las cubiertas de polímero acrílico de los racks laterales.

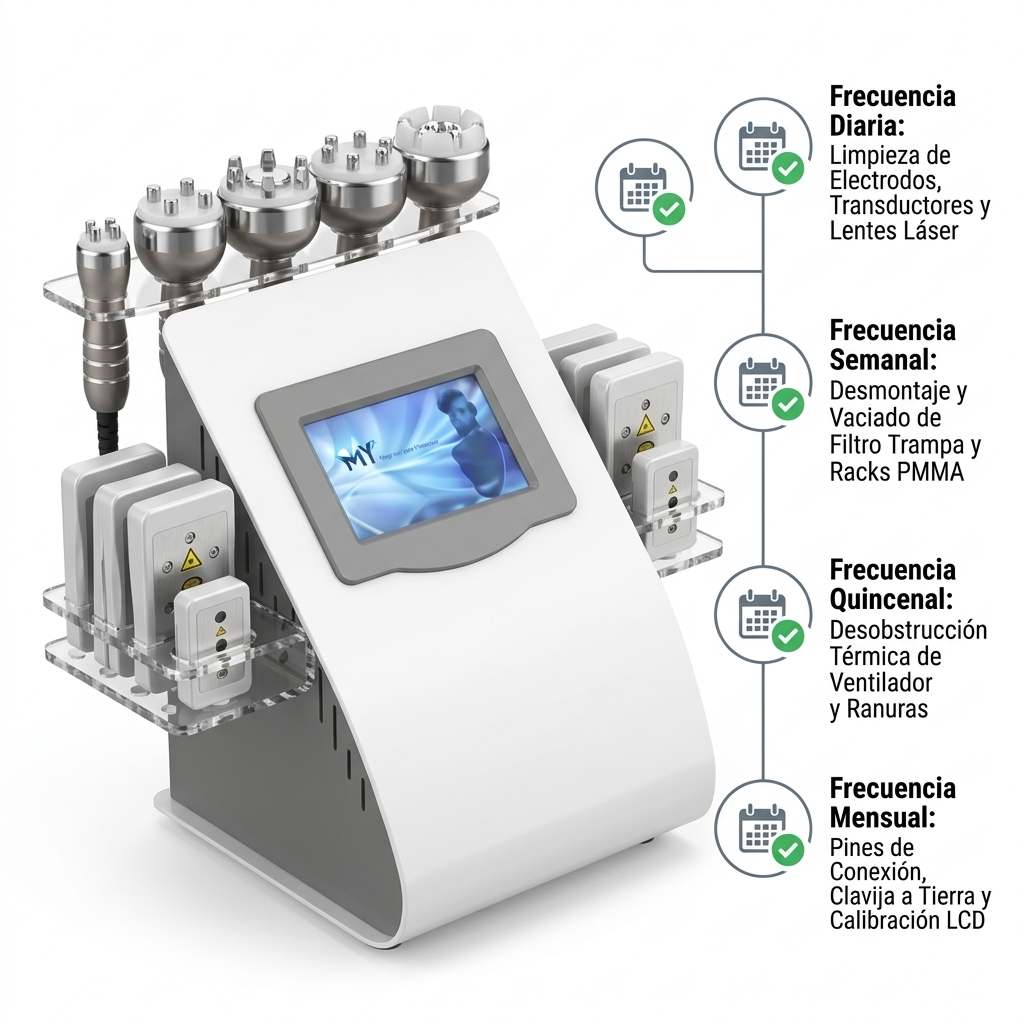

6.7. Cronograma Maestro de Mantenimiento Preventivo y Verificación Técnica
El siguiente cronograma descriptivo estructura la periodicidad, los elementos de control y los criterios técnicos de aceptación que el servicio biomédico o el operador clínico certificado deberán cumplimentar para sostener la validez técnica de la garantía y asegurar la vida útil de la plataforma Kim8 6en1:
-
Frecuencia Diaria (Post-Tratamiento):
- Manípulos de Radiofrecuencia (Multipolar, Tripolar, Cuadripolar): Descontaminación de gel residual en electrodos de acero inoxidable con alcohol isopropílico al 70%; inspección visual de ausencia de películas opacas dieléctricas.
- Cabezal de Cavitación (40 kHz): Limpieza suave de la superficie emisora con paño no abrasivo humedecido en solución neutra; verificación de indemnidad física de la placa metálica.
- Manípulo de Vacuum con RF: Limpieza de la cavidad interna acrílica y esferas conductoras con hisopo húmedo; remoción de cualquier depósito de gel en el orificio de succión; secado minucioso.
- Placas Lipoláser Diodo: Desinfección del marco de ABS y limpieza óptica de las lentes de los diodos con papel especial para lentes y microfibra alcohólica al 70%; inspección de transparencia óptica total.
-
Frecuencia Semanal:
- Sistema de Filtrado de Vacío: Inspección del vaso condensador de acrílico en el panel posterior; vaciado de fluidos si excede el nivel de seguridad; lavado manual del vaso y elemento poroso con agua y jabón enzimático; lubricación preventiva de la junta tórica (O-ring) con grasa de silicona grado dieléctrico; verificación de hermeticidad a -73 kPa.
- Racks y Bandejas de PMMA: Descontaminación de superficies acrílicas transparentes con toallas desinfectantes neutras; verificación de ausencia de fisuras (crazing) por exposición a solventes indebidos.
-
Frecuencia Quincenal:
- Termorregulación y Chasis: Desobstrucción por aspiración e inyección de aire comprimido seco en las 4 ranuras de convección lateral y en la rejilla cromada del ventilador axial; comprobación del libre giro mecánico del rotor sin chirridos ni resistencias anormales.
- Líneas Umbilicales y Conectores: Inspección táctil y visual a lo largo de toda la cubierta de mangueras y cables; verificación de la elasticidad de los pasacables y ajuste firme de las virolas metálicas de acople.
-
Frecuencia Mensual:
FIGURA 6.13 ### 6.7. Cronograma Maestro de Mantenimiento Preventivo y Verificación Técnica
- Calibración y Seguridad Eléctrica: Inspección visual de los pines dorados en los conectores de los manípulos para descartar arqueamientos eléctricos, pines desalineados u oxidación; verificación del estado del cable de toma a tierra de la clavija trifásica; chequeo de la respuesta táctil de la pantalla LCD y precisión en la activación de los parámetros de emisión electromédica.
Solución y Detección de Fallas Comunes (Troubleshooting Nivel Técnico y Operador)
7. Solución y Detección de Fallas Comunes (Troubleshooting Nivel Técnico y Operador)

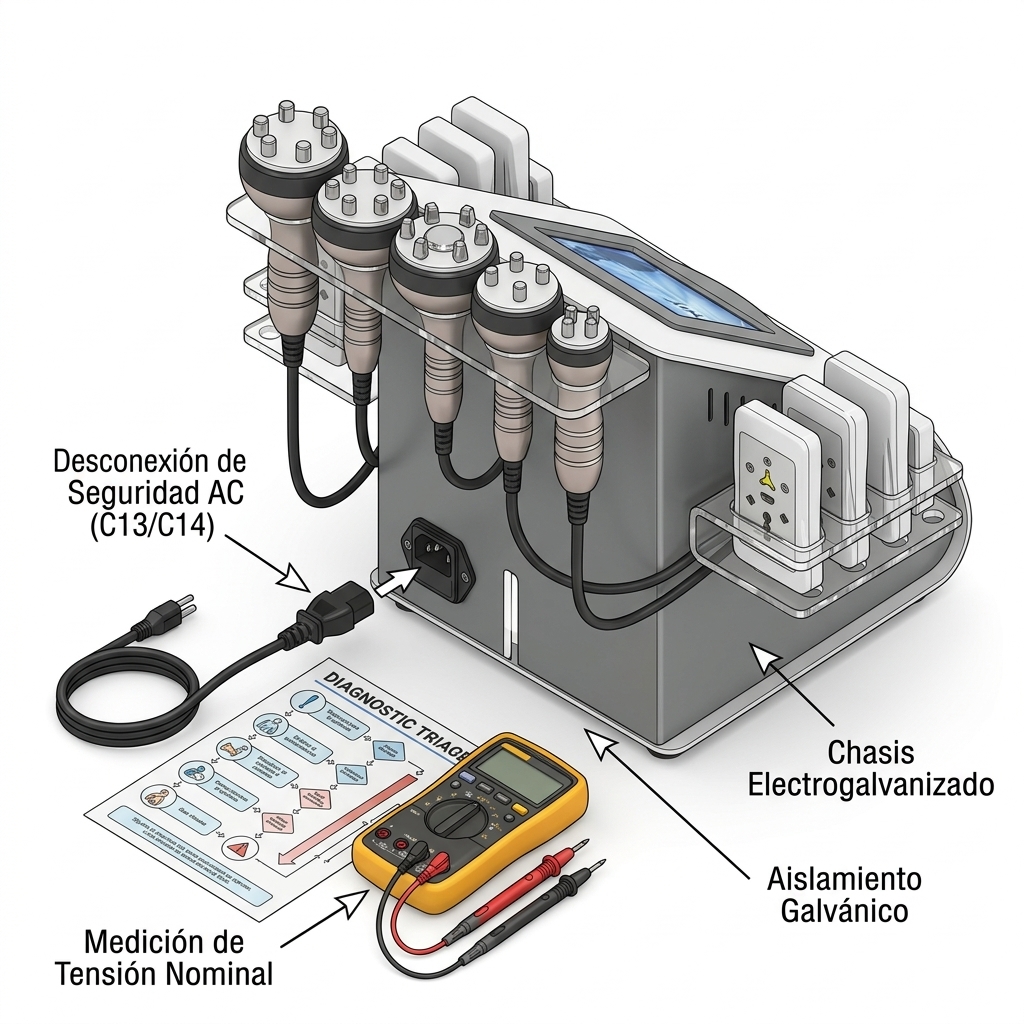

7.1. Metodología de Diagnóstico Biomédico y Marco de Seguridad en Campo
El abordaje sistemático de anomalías operativas en la consola electromédica y estética Kim8 6en1 requiere diferenciar rigurosamente entre incidencias de manipulación operativa (comúnmente catalogadas como factores de interfaz de usuario o Capa 8) y fallos electrotécnicos o hidroneumáticos a nivel de componentes. La consola integra circuitos de conmutación de alta frecuencia para radiofrecuencia (1 MHz), transductores cerámicos piezoeléctricos para cavitación sónica (40 kHz), diodos láser de emisión continua de baja intensidad (635 a 650 nm) y una bomba electromecánica de diafragma capaz de inducir presiones negativas de hasta -73 kPa.
Ante cualquier síntoma de fallo, el operador o técnico biomédico deberá apegarse estrictamente a las normativas de seguridad eléctrica hospitalaria y clínica. Antes de retirar accesorios, abrir receptáculos de fusibles o realizar inspecciones internas, se deberá desconectar el equipo de la red de corriente alterna retirando físicamente el conector interlock. Asimismo, todo descarte funcional que involucre transductores de cavitación o radiofrecuencia se ejecutará utilizando medios de carga simulada o sustancias reactivas inertes para evitar el sobrecalentamiento dieléctrico de los cabezales al operar en vacío.
7.2. Falla de Alimentación Primaria: Consola Completamente Inoperativa
Fundamentación Técnica y Cadena de Distribución Eléctrica
La línea de entrada de corriente alterna penetra en el chasis a través de un módulo integrado de entrada tipo IEC C14 ubicado en el panel posterior metálico. Este conjunto alberga tres elementos críticos: la toma para el cable interlock C13, el interruptor basculante bipolar de encendido general (marcado con simbología binaria I/O) y un cajón portafusibles extraíble que resguarda la fuente de alimentación conmutada interna (SMPS) frente a sobretensiones o transitorios de red. La ausencia total de actividad lumínica en la pantalla táctil LCD, el cese del zumbido del ventilador axial de extracción y la falta de iluminación testigo indican una interrupción total en la etapa primaria de potencia.
Protocolo Secuencial de Resolución de Falla de Encendido
-
Verificación de la fuente de suministro mural y estabilidad de red:
- Contexto previo: Una caída de tensión por debajo del límite operativo (110 V o 220 V según el estándar regional) o un tomacorriente hospitalario desenergizado bloquea el arranque de la fuente conmutada.
- Acción obligatoria: El técnico deberá constatar la presencia de tensión nominal en el tomacorriente de pared empleando un multímetro digital en la escala de voltaje de corriente alterna (V AC). Asimismo, se deberá verificar que la toma cuente con una puesta a tierra funcional para prevenir descargas electrostáticas hacia el chasis metálico electrogalvanizado.
- Checkpoint de confirmación: La lectura del multímetro deberá marcar entre 105 V y 125 V AC (para redes de 110 V) o entre 210 V y 230 V AC (para redes de 220 V), con una fluctuación inferior al 5%.
-
Inspección de continuidad mecánica y eléctrica del cable interlock C13:
- Contexto previo: La tracción constante del cable o dobleces forzados en la base del enchufe pueden fracturar los hilos conductores de cobre internos o vencer las terminales hembra del conector C13.
- Acción obligatoria: Se deberá retirar el cable del equipo y desconectarlo de la pared para medir la continuidad en cada una de las tres líneas (fase, neutro y tierra física) mediante la función acústica de continuidad del multímetro. Se deberá ejercer una ligera flexión manual en los extremos del cable durante la medición para detectar microfracturas intermitentes.
- Checkpoint de confirmación: El multímetro deberá emitir un tono continuo y registrar un valor de resistencia inferior a 0.5 ohmios en cada una de las tres vías de conducción de forma independiente, sin cruces entre ellas.
-
Extracción, diagnóstico y reemplazo del fusible de acción rápida:
FIGURA 7.3 #### Protocolo Secuencial de Resolución de Falla de Encendido
- Contexto previo: Un pico de corriente al momento de conmutar la fuente conmutada o una sobrecarga inductiva hace que el filamento calibrado del fusible cerámico o de vidrio se funda para proteger los condensadores electrolíticos de filtrado primario.
- Acción obligatoria: Con el cable de alimentación desconectado, el operador deberá introducir un destornillador plano de punta fina en la ranura de liberación del receptáculo de entrada IEC C14, ubicada inmediatamente por debajo del interruptor basculante. Se deberá hacer palanca suave hacia afuera para extraer el cajón plástico portafusibles. Dicho compartimento suele contener dos fusibles: uno activo en la trayectoria del circuito y uno de reserva alojado en una cavidad adyacente ciega. El operador deberá retirar el fusible activo y evaluar su estado mediante inspección visual y medición resistiva. En caso de rotura, se reemplazará exclusivamente por un fusible de acción rápida cilíndrico de 5 por 20 milímetros, de 5 amperios y 250 voltios. Queda estrictamente prohibido el puenteado mediante papel de aluminio o alambres de cobre.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador ha verificado con el multímetro si el fusible activo presenta circuito abierto (resistencia infinita) antes de instalar el fusible de repuesto ubicado en la bahía ciega del portafusibles?
- Checkpoint de confirmación: El fusible nuevo o de repuesto deberá presentar un valor de resistencia menor a 1 ohmio. Al reinsertar el portafusibles hasta escuchar el chasquido mecánico de acople y conmutar el interruptor a la posición I, el ventilador axial lateral derecho deberá iniciar su giro y la pantalla LCD deberá encenderse en un lapso no mayor a tres segundos.
7.3. Pérdida, Fluctuación o Anulación de la Presión de Vacío (Vacuum con RF)
Fundamentación Técnica del Circuito Neumático
El sistema de vacumterapia funciona a través de una bomba interna de pistón o diafragma conectada mediante tuberías flexibles de silicona de grado médico hacia una trampa de condensados o filtro hidrofóbico intermedio, derivando posteriormente hacia el puerto de conexión del manípulo. La succión generada (hasta -73 kPa) tiene por objeto plisar el tejido dérmico y aproximarlo íntimamente a los dos electrodos de radiofrecuencia bipolar alojados en la campana. Si el circuito experimenta fugas de aire, saturación de líquido o pérdidas de carga, la fuerza de succión disminuye sensiblemente o desaparece por completo, impidiendo la tracción mecánica del tejido y sobrecalentando localmente los electrodos por mal contacto dérmico.
Protocolo Secuencial de Localización de Fugas y Obstrucciones Neumáticas
-
Inspección y purga del filtro de acrílico recolector de gel:
- Contexto previo: Durante la aplicación clínica continua, la presión negativa aspira microgotas de gel conductor de glicerina o ultrasonido hacia el orificio central de la campana. Si este fluido ingresa en exceso, satura el disco de filtro de algodón y comienza a llenar el vaso decantador de acrílico transparente ubicado en la parte posterior o en línea del equipo. Una vez saturado, el fluido bloquea físicamente la luz del conducto o es succionado directamente hacia las válvulas de la bomba de vacío, degradando su diafragma elastomérico.
- Acción obligatoria: El técnico deberá desenroscar en sentido antihorario el vaso de acrílico transparente de la trampa posterior. Se deberá vaciar cualquier remanente de gel o fluido acumulado, desechar el disco filtrante de celulosa o algodón impregnado, y lavar el recipiente cilíndrico con agua desmineralizada tibia. Posteriormente, se secará con aire comprimido o paño técnico sin pelusa y se instalará un disco filtrante limpio y seco.
- Checkpoint de confirmación: El interior del vaso trampa deberá quedar completamente libre de humedad y residuos gelatinosos.
-
Verificación de la junta tórica (O-ring) y estanqueidad del sello acrílico:
- Contexto previo: El vaso de filtración cuenta con una junta anular de nitrilo o silicona (O-ring) en su borde superior para garantizar el cierre hermético. Si este anillo se reseca, se deforma o se pierde durante la limpieza, el sistema aspirará aire atmosférico constante, anulando el vacío clínico.
- Acción obligatoria: Se inspeccionará visualmente la presencia e integridad del anillo O-ring en la base roscada del receptáculo. Se deberá constatar que no existan melladuras, cortes ni pellizcos. Al volver a enroscar el vaso de acrílico, se aplicará una fuerza manual firme y perpendicular, asegurando un asentamiento plano sin forzar la rosca plástica.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador se ha asegurado de que el anillo de goma O-ring se encuentra correctamente calzado en su surco y no torcido al apretar el vaso de acrílico transparente?
- Checkpoint de confirmación: El vaso de acrílico no deberá presentar juego oscilante ni fugas audibles tipo silbido al activarse la bomba de succión.
-
Comprobación de la perilla reguladora de flujo de vacío:
- Contexto previo: En la cara lateral o posterior del equipo se halla una perilla micrométrica de ajuste neumático conectada a una válvula de alivio calibrada. Si la perilla ha sido girada inadvertidamente al tope de apertura mínima de vacío, la totalidad de la presión negativa se descarga a la atmósfera interna.
- Acción obligatoria: El operador deberá localizar la perilla de control de succión y hacerla girar en sentido horario para aumentar la tasa de retención de vacío, o en sentido antihorario para liberar presión. Para diagnosticar la bomba en vacío cerrado, se deberá colocar la palma de la mano enguantada o el dedo pulgar obturando directamente el orificio central de la campana del manípulo.
- Checkpoint de confirmación: Al obturar el orificio del cabezal con el pulgar a potencia máxima en pantalla, el manómetro digital o la tracción cutánea deberá deformar el guante con una fuerza tensil firme y continua, reteniendo el sello hasta que se ordene la pausa en el panel táctil.
-
Desobstrucción del canal interno del manípulo y manguito corrugado:
- Contexto previo: El canal de teflón interno que recorre el interior del mango del cabezal de vacuum suele taponarse con gel seco cristalizado tras jornadas prolongadas de tratamiento sin enjuague preventivo.
- Acción obligatoria: Se deberá desacoplar la manguera neumática de su conector rápido en la consola. El técnico inyectará una pequeña cantidad (3 a 5 mililitros) de agua desmineralizada tibia mediante una jeringa sin aguja a través del orificio del cabezal, permitiendo que disuelva el tapón de gel, y luego se drenará manualmente hacia afuera antes de reconectar a la línea de vacío.
- Checkpoint de confirmación: El paso del aire a través del cabezal deberá restaurar un flujo sonoro continuo y uniforme sin silbidos ni fluctuaciones bruscas de cadencia de la bomba.
7.4. Ausencia de Calentamiento en Cabezales de Radiofrecuencia (RF)
Fundamentación Técnica de la Emisión de Alta Frecuencia (1 MHz)
Los manípulos de radiofrecuencia (bipolar, tripolar facial, cuadripolar y sextupolar corporal) basan su principio biofísico en la corriente de desplazamiento inducida a través de la resistencia óhmica e impedancia del tejido dérmico e hipodérmico (efecto Joule). La corriente alterna de 1 MHz viaja a través de los pines de salida del conector metálico de aviación (conector circular roscado serie GX) hacia los electrodos esféricos o cilíndricos de acero inoxidable de grado quirúrgico. La falta de sensación térmica puede originarse por roturas en el pinado del arnés, aislamiento dieléctrico inadecuado por falta de medio conductivo, o fallas en el posicionamiento coplanar del instrumental.
Protocolo Secuencial para Descartar Falla de Radiofrecuencia
-
Inspección micrométrica del conector de aviación y clavijas eléctricas:
- Contexto previo: La inserción forzada o la torsión angular de las fichas metálicas de aviación en los puertos de la consola puede doblar, desalinear o hundir (retroceso por desprendimiento del punto de soldadura interno) los pines macho o hembra correspondientes al canal de RF.
- Acción obligatoria: El operador deberá desatornillar el anillo estriado del conector del manípulo en cuestión, desenchufarlo perpendicularmente y examinar con buena iluminación el interior del conector. Se constatará que ninguna de las clavijas esté doblada, rota o desplazada hacia el fondo de la base de baquelita. Asimismo, se alineará la guía o muesca mecánica de posicionamiento del conector con la ranura receptora de la consola antes de ejercer empuje axial, finalizando con el enrosque completo de la tuerca de seguridad.
- Checkpoint de confirmación: El conector deberá quedar firmemente enclavado sin presentar holgura axial ni oscilaciones mecánicas al mover el cable.
-
Evaluación y corrección del medio de acoplamiento dieléctrico:
- Contexto previo: La radiofrecuencia resistiva no es capaz de transferir energía al aire. Si el operador utiliza geles con base grasa hidrófoba pura (vaselina, cremas densas sin electrolitos) o una cantidad extremadamente baja de gel conductor neutro hidrosoluble, la impedancia de contacto se eleva por encima del rango seguro del oscilador y el circuito de control suspende la entrega de corriente para proteger la etapa final de amplificación.
- Acción obligatoria: Se deberá retirar cualquier sustancia oleosa de la piel y de los electrodos de acero inoxidable mediante una toalla técnica humedecida con alcohol isopropílico al 70%. Inmediatamente, se deberá aplicar una capa uniforme de entre dos y tres milímetros de gel conductor neutro con base de agua y densidad media en toda el área anatómica a tratar.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador ha sustituido cualquier crema cosmetológica densa por gel neutro conductor con base acuosa de grado electromédico?
- Checkpoint de confirmación: La interfaz entre los electrodos del cabezal y la superficie tisular deberá mantenerse húmeda, viscosa y continua durante toda la trayectoria de deslizamiento.
-
Verificación de la técnica de paralelismo y contacto coplanar:
- Contexto previo: Para que la corriente de 1 MHz cierre su circuito eléctrico, al menos dos polos opuestos (en modo bipolar) o la totalidad de los electrodos periféricos (en cabezales multipolares de cuatro o seis polos) deben estar en contacto simultáneo y firme con la piel. Si el cabezal se aplica con una inclinación superior a 15 grados respecto al plano cutáneo, la densidad de corriente se concentra en un único punto provocando un arco eléctrico molesto o, en la mayoría de los casos, un circuito abierto que anula el calentamiento.
- Acción obligatoria: El operador deberá apoyar la totalidad de la corona de electrodos con una presión perpendicular homogénea y constante. Se mantendrán movimientos circulares o lineales continuos sin despegar ninguno de los bordes del cabezal de la superficie corporal.
- Checkpoint de confirmación: La lectura de temperatura epidérmica medida mediante termómetro infrarrojo clínico deberá mostrar un incremento progresivo desde la línea base (aproximadamente 32 a 34 °C) hasta alcanzar el rango terapéutico de 40 a 42 °C tras un lapso de tres a cinco minutos de emisión activa al 60% de potencia nominal.
7.5. Cabezal de Cavitación 40KHz: Falta de Emisión o Falla en la Prueba Acústica/Gota
Fundamentación Técnica del Transductor Piezoeléctrico Langevin
El cabezal de cavitación incorpora en su interior un apilamiento de cerámicas piezoeléctricas (PZT) acopladas rígidamente a un resonador frontal de aleación metálica y un contrapeso posterior mediante un perno pretensado (transductor tipo Langevin). El equipo excita este conjunto a una frecuencia fija calibrada de 40 kHz. Esta vibración mecánica de alta frecuencia se transfiere a través de la placa metálica frontal plana hacia los fluidos intersticiales corporales. Cuando el transductor resuena adecuadamente, el oído humano suele percibir de forma ósea o indirecta un tenue zumbido armónico subyacente y, mecánicamente, el cabezal presenta una capacidad inmediata para desestabilizar la tensión superficial del agua pura, transformándola en una niebla atomizada fría.
Protocolo Secuencial de Verificación del Transductor Ultrasónico
-
Protocolo estandarizado de la prueba de resonancia por gota de agua destilada:
- Contexto previo: Para evaluar la emisión acústica sin interponer la atenuación del cuerpo humano, se debe realizar la prueba física de cavitación en banco libre de carga.
- Acción obligatoria: El técnico deberá colocar el manípulo de cavitación reposado horizontalmente sobre una superficie plana o sostenido verticalmente con el disco emisor de acero mirando exactamente hacia arriba. En la pantalla táctil LCD, se seleccionará el modo de cavitación a potencia máxima (100%) y modo continuo (Modo A). Se pulsará START en la pantalla. Inmediatamente, se depositarán de tres a cinco gotas de agua destilada o desmineralizada limpia sobre el centro exacto del plato metálico emisor.
- Checkpoint de confirmación: Si el transductor vibra a 40 kHz con la amplitud correcta, el agua no permanecerá estática; de forma instantánea se observarán ondas capilares de alta velocidad, ebullición fría superficial (cavitación visible) y una densa nube de microgotas desprendiéndose como niebla por encima del plato metálico, acompañada del característico sonido de resonancia por inducción acústica.
-
Diagnóstico de interfaz y canal de salida en la pantalla táctil:
- Contexto previo: Una desconfiguración en la programación del software o la falta de habilitación del canal temporizador (Timer en cero minutos) impide que el modulador PWM active la etapa de potencia de cavitación.
- Acción obligatoria: Se deberá constatar en la interfaz táctil que el tiempo de tratamiento esté configurado en un rango positivo (por ejemplo, 15 o 20 minutos) y que el botón de emisión figure en estado activo (icono en verde o alternancia de parpadeo de emisión según versión del firmware).
- Checkpoint de confirmación: El temporizador numérico de la pantalla deberá decrementar de forma regular segundo a segundo tras oprimir el botón de inicio.
-
Inspección por flexión dinámica del cable coaxial y alivio de tensión:
- Contexto previo: El manípulo de cavitación es el que mayor estrés mecánico transmite a su cableado debido a su peso y a los movimientos repetitivos del operador. El cable interior no es un conductor convencional, sino una línea coaxial mallada diseñada para soportar corrientes de alta frecuencia sin irradiar interferencia electromagnética. La rotura o fatiga mecánica del núcleo de cobre se localiza en el 90% de los casos en los primeros 10 centímetros adyacentes a la bota flexible de caucho negro (strain relief boot) o en la unión con el conector de chasis.
- Acción obligatoria: Durante la ejecución de la prueba de la gota de agua mencionada previamente, el técnico mantendrá el cabezal encendido mientras flexiona suavemente el cable en diferentes ángulos, prestando especial atención a la unión del manguito de goma posterior del cabezal y a la salida de la clavija roscada de aviación.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador detecta si la atomización del agua se corta o chisporrotea intermitentemente justo en el momento en que se arquea el cable cerca del mango del cabezal?
- Checkpoint de confirmación: Si la niebla de cavitación desaparece o titubea con la flexión mecánica y retorna al soltar el cable, existe una microdesconexión interna por cizallamiento del conductor de cobre, lo que exige la remoción del tramo dañado o el reemplazo completo del cable coaxial ensamblado.
-
Detección de fractura de la cerámica piezoeléctrica o desajuste de resonancia LC:
- Contexto previo: Golpes secos o caídas accidentales del manípulo al suelo pueden provocar la fisura transversal del anillo cerámico interno o fracturar la unión del tornillo pretensado interior. Cuando esto sucede, el transductor pierde su punto de resonancia eléctrica fundamental (desintonización de la frecuencia LC), recalentando en exceso el mango del cabezal pero sin emitir energía mecánica a través de la campana metálica frontal.
- Acción obligatoria: Si el equipo marca salida de potencia, el cable tiene continuidad perfecta pero la gota de agua permanece absolutamente inmóvil, el técnico deberá palpar el mango metálico del cabezal tras un minuto de encendido en seco.
- Checkpoint de confirmación: Si el mango o el cuerpo cónico del cabezal se calienta intensamente mientras que la placa metálica frontal no genera atomización ni zumbido acústico, el transductor sufre de daño piezoeléctrico estructural no reparable en campo, debiendo sustituirse la unidad sellada del manípulo de 40 kHz.
7.6. Anomalías en Placas Lipoláser (Pads Grandes y Pequeños)
Fundamentación Técnica de las Matrices Láser de Diodo (LLLT)
El subsistema de lipólisis láser no invasiva se compone de 6 a 8 placas corporales rectangulares de gran tamaño y 2 placas auxiliares pequeñas de anclaje para cadenas linfáticas o rostro. Cada diodo semiconductor de emisión en el espectro rojo visible (longitud de onda fija entre 635 nm y 650 nm, potencia de 5 mW por diodo) está montado en una placa de circuito impreso interno alimentada por tensión continua de bajo voltaje. Las fallas en estas placas suelen presentarse de dos formas: apagado absoluto de un pad completo o apagado de un diodo puntual dentro de una matriz funcional.
Protocolo Secuencial de Descarte Cruzado (Cross-Swapping)
-
Procedimiento de descarte cruzado sistemático de puertos de conexión:
- Contexto previo: Es indispensable determinar de forma inequívoca si el fallo reside en la placa lipoláser (arnés interno o diodos) o en el canal de salida de la placa electrónica madre de la consola.
- Acción obligatoria: Supóngase que la placa grande identificada en el soporte lateral derecho no enciende. El operador deberá apagar la emisión desde el panel táctil. Posteriormente, se desconectará el conector de dicha pala del puerto posterior de la consola. Se desconectará también una pala que se encuentre en perfecto estado operativo comprobado. Se procederá a conectar la pala sospechosa de falla en el puerto funcional verificado, y la pala funcional en el puerto supuestamente averiado. Se iniciará nuevamente la emisión en el panel LCD configurando intensidad media y modo continuo.
- Checkpoint de confirmación:
- Si la pala sospechosa continúa apagada en el nuevo puerto, el fallo queda aislado exclusivamente en la pala o en su cableado particular.
- Si la pala sospechosa enciende correctamente en el puerto alternativo, y la pala buena deja de encender en el puerto original, el técnico confirmará que la falla radica en el canal interno de la fuente de la consola (fusible SMD de canal abierto o transistor MOSFET de conmutación de puerto dañado).
-
Verificación de apriete del anillo roscado y clavijas de terminal:
- Contexto previo: Las vibraciones operativas y los tirones al posicionar los elásticos sobre el paciente suelen aflojar la rosca de fijación del conector multipin hacia el chasis metálico.
- Acción obligatoria: Se revisará que el conector cilíndrico esté ajustado con firmeza hasta el tope de su recorrido roscado, asegurando que la barra de contacto no presente juego longitudinal. Se desenchufará e inspeccionará la presencia de polvo o residuos dieléctricos en las cavidades del puerto, limpiando con aire a presión seco.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador se ha cerciorado de que la muesca de guía del conector de la pala ingresó en la ranura correspondiente antes de asegurar la rosca metálica de fijación?
- Checkpoint de confirmación: La totalidad de las palas conectadas deberán encender sus puntos lumínicos rojos de forma homogénea sin fluctuaciones de brillo.
-
Diagnóstico de fallo parcial de matriz (diodos aislados inoperativos):
- Contexto previo: Los diodos láser de 635-650 nm pueden conectarse en ramas mixtas serie-paralelo. Si un diodo sufre una degradación por descarga electrostática o fin de ciclo de vida (típicamente superior a 5000 horas operativas), puede apagarse de forma individual sin deshabilitar el resto del pad.
- Acción obligatoria: Se colocará la placa sobre una superficie plana opaca mirando hacia el operador (utilizando obligatoriamente gafas de bioseguridad óptica con densidad óptica certificada para 635-650 nm). Se contará el número de puntos activos contra el diagrama serigrafiado en la carcasa plástica del pad.
- Checkpoint de confirmación: Si solo uno de los diodos no emite luz mientras los restantes de la misma pala se iluminan intensamente, el diodo ha sufrido circuito abierto interno. La pala podrá continuar en uso clínico si la pérdida no excede el 15% de la superficie activa, programando su recambio o sustitución técnica de diodo en mantenimiento preventivo mayor.
7.7. Descalibración, Bloqueo o Falta de Respuesta en la Pantalla Táctil LCD
Fundamentación Técnica de la Matriz Táctil y Factores Físicos de Interferencia
La interfaz de usuario descansa sobre una pantalla LCD a color de 7 a 8 pulgadas con un digitalizador táctil integrado, circundado por un bisel protector termoformado en color gris humo con corte anatómico. Los geles conductores de cavitación y radiofrecuencia contienen polímeros humectantes, agua desmineralizada y cloruros o sales de sodio para optimizar la conducción eléctrica. La migración accidental de este gel desde los guantes del operador hacia los bordes perimetrales de la pantalla provoca un fenómeno de apantallamiento capacitivo o cortocircuito resistivo constante. Al filtrarse debajo del bisel gris, el gel ejerce una presión eléctrica continua sobre la matriz, lo que hace que el procesador interprete un toque constante e interrumpa la lectura de cualquier otra coordenada táctil (congelamiento de interfaz).
Protocolo Secuencial de Recuperación de Pantalla Táctil
-
Protocolo de descontaminación de bordes y superficie perimetral:
- Contexto previo: El operador suele atribuir el congelamiento de pantalla a un fallo del sistema operativo interno o a un cuelgue del microcontrolador, cuando en realidad se trata de una interferencia física externa por acúmulo de gel en las ranuras del marco.
- Acción obligatoria: Se desconectará el equipo del suministro eléctrico de red para prevenir daños por estática o filtración. El técnico tomará una toalla técnica de microfibra hidrófila doblada en arista o un aplicador de algodón de precisión impregnado ligeramente con alcohol isopropílico de pureza no inferior al 90% (evitando que gotee líquido libre). Se recorrerá metódicamente toda la holgura existente entre el bisel de plástico gris humo y el cristal táctil de la pantalla. Se ejercerá un deslizamiento firme para retirar cualquier costra o película gomosa de gel seco acumulado. Si es necesario, se utilizará una tarjeta plástica flexible de bajo espesor envuelta en el paño técnico para desalojar los restos microscópicos atrapados bajo el labio del marco protector.
- Checkpoint de confirmación: Todo el perímetro de la pantalla LCD deberá quedar limpio, seco y visualmente desprovisto de halos o líneas de fluido brillante al proyectar luz rasante sobre la junta.
-
Secuencia de reinicio en frío (Cold Boot) y descarga capacitiva:
- Contexto previo: Los condensadores del bus de corriente continua de la fuente de poder interna conservan carga residual durante varios segundos tras apagar el interruptor basculante. Un apagado y encendido instantáneo no garantiza el reset de las líneas de comunicación digital I2C o SPI del controlador táctil.
- Acción obligatoria: El técnico deberá colocar el interruptor general trasero en posición O (apagado), desconectar físicamente el cable C13 de la toma de corriente y esperar un intervalo estricto de sesenta segundos cronometrados. Este tiempo asegura la descarga total a través de las resistencias de purga internas de la fuente conmutada. Tras transcurrir dicho lapso, se volverá a insertar el cable de poder y se conmutará el encendido.
- Pregunta de anclaje para el Asistente Virtual: ¿El operador ha mantenido el equipo totalmente desconectado de la pared durante al menos sesenta segundos completos antes de intentar el reencendido?
- Checkpoint de confirmación: La consola deberá emitir su pitido inicial de bios/firmware, cargar la pantalla de inicio con la imagen de bienvenida del modelo y responder con un sonido de confirmación al presionar cualquier botón táctil del menú central.
-
Corrección de derivación a tierra y ruidos electromagnéticos:
- Contexto previo: Si la matriz táctil titubea o registra pulsaciones fantasmas (toques no ejecutados por el usuario) cuando un cabezal de radiofrecuencia o cavitación entra en funcionamiento activo, el fallo radica en la dispersión de radiofrecuencia inducida por una deficiencia en la puesta a tierra del edificio o por el contacto del cable de potencia con el cableado de los transductores.
- Acción obligatoria: Se deberán separar físicamente las mangueras de los cabezales para que no queden enrolladas o en contacto paralelo directo con el cable de alimentación AC. Se constatará que la toma eléctrica no carezca de clavija de tierra mediante un analizador de polaridad y puesta a tierra.
- Checkpoint de confirmación: La pantalla táctil deberá mantener estabilidad funcional completa tanto en reposo como durante la emisión simultánea de cavitación y vacuum a máxima potencia.
7.8. Matriz de Síntesis Rápida para el Asistente Virtual Live AI (Triage Técnico)
Para guiar la asistencia en línea, el Asistente Virtual Live AI deberá consultar la siguiente estructura técnica directiva estructurada en formato clave-valor para desplegar instrucciones precisas durante el soporte telefónico o remoto:
-
Incidencia Detectada: Consola inoperativa, sin luz ni ventilación.
- Verificación Primaria del Operador: Confirmar presencia de voltaje AC en tomacorriente y cable interlock C13 firmemente calzado.
- Paso Técnico Obligatorio: Extraer cajón portafusibles en toma IEC C14 y sustituir cartucho por fusible de 5A / 250V de acción rápida.
- Checkpoint de Aprobación: Encendido del display LCD y giro del ventilador axial tras conmutar interruptor a posición I.
- Escalamiento Técnico: Si el fusible se funde instantáneamente al encender, derivar a laboratorio por cortocircuito en diodos puente de la fuente conmutada SMPS.
-
Incidencia Detectada: Cabezal de Vacuum con RF sin succión.
- Verificación Primaria del Operador: Revisar perilla reguladora de flujo posterior girándola en sentido horario y verificar apriete del manípulo.
- Paso Técnico Obligatorio: Desenroscar vaso trampa acrílico, reemplazar filtro de algodón empapado de gel y asentar junta O-ring sin mordeduras.
- Checkpoint de Aprobación: Succión firme del pulgar cerrando la campana a potencia máxima (deformación de guante detectable).
- Escalamiento Técnico: Si la bomba zumba pero no genera vacío con trampa y conductos libres, desmontar bomba de vacío para verificar fisura de diafragma de silicona.
-
Incidencia Detectada: Manípulos de RF no producen calor dérmico.
- Verificación Primaria del Operador: Confirmar aplicación de gel conductor base acuosa (no aceite ni crema densa) y apoyo plano coplanar de todos los polos.
- Paso Técnico Obligatorio: Desacoplar conector de aviación GX, comprobar clavijas no torcidas ni hundidas, acoplar y fijar tuerca de seguridad roscada.
- Checkpoint de Aprobación: Elevación de temperatura de piel a 40-42 °C en 3 a 5 minutos comprobada con termómetro IR.
- Escalamiento Técnico: Si las clavijas y el gel son correctos pero no hay calentamiento en ningún cabezal, derivar para chequeo de placa moduladora de RF de 1 MHz.
-
Incidencia Detectada: Cabezal de Cavitación sin zumbido o falla en prueba de agua.
- Verificación Primaria del Operador: Depositar 3 gotas de agua desmineralizada sobre el plato metálico y encender a 100% de potencia en Modo Continuo.
- Paso Técnico Obligatorio: Flexionar suavemente el cable coaxial sobre la bota de alivio de tensión (strain relief) buscando falsos contactos intermitentes.
- Checkpoint de Aprobación: Atomización inmediata del agua en niebla fría de microgotas con presencia de zumbido acústico constante.
- Escalamiento Técnico: Si el mango calienta intensamente pero el agua no atomiza, sustituir transductor piezoeléctrico Langevin averiado por golpe mecánico.
-
Incidencia Detectada: Pala de Lipoláser apagada.
- Verificación Primaria del Operador: Ajustar el collar roscado del conector hacia la consola.
- Paso Técnico Obligatorio: Realizar prueba de descarte cruzado (cross-swapping) intercambiando la pala fallida con una funcional en un puerto operativo conocido.
- Checkpoint de Aprobación: Iluminación continua de la matriz de diodos rojos de 635-650 nm en el nuevo puerto asignado.
- Escalamiento Técnico: Si la pala funciona en otro puerto, intervenir la placa madre por transistor de potencia de canal quemado. Si la pala no enciende en ningún puerto, sustituir el cableado interno de dicha pala.
-
Incidencia Detectada: Pantalla táctil no responde o registra pulsaciones fantasma.
- Verificación Primaria del Operador: Realizar reinicio en frío (cold boot) con desconexión total del cable AC durante 60 segundos completos.
- Paso Técnico Obligatorio: Limpiar exhaustivamente el perímetro del marco gris humo con toalla técnica y alcohol isopropílico para retirar gel acumulado.
- Checkpoint de Aprobación: Respuesta fluida de navegación táctil al pulsar los iconos del menú tras el reinicio en frío.
- Escalamiento Técnico: Si la pantalla continúa descalibrada o congelada tras limpieza y descarte de tierra, proceder al recambio del digitalizador táctil LCD.
