Láser Diodo 4 Longitudes de Onda
Modelo Oficial: UltraScan 4D • Categoría: Equipos Láser y Luz Pulsada (IPL)
Portada e Índice
MANUAL CLíNICO Y PROTOCOLOS DE TRATAMIENTO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
- Fundamentación Física y Teoría Biológica de Funcionamiento
- Aplicaciones Clínicas, Indicaciones y Selección de Pacientes

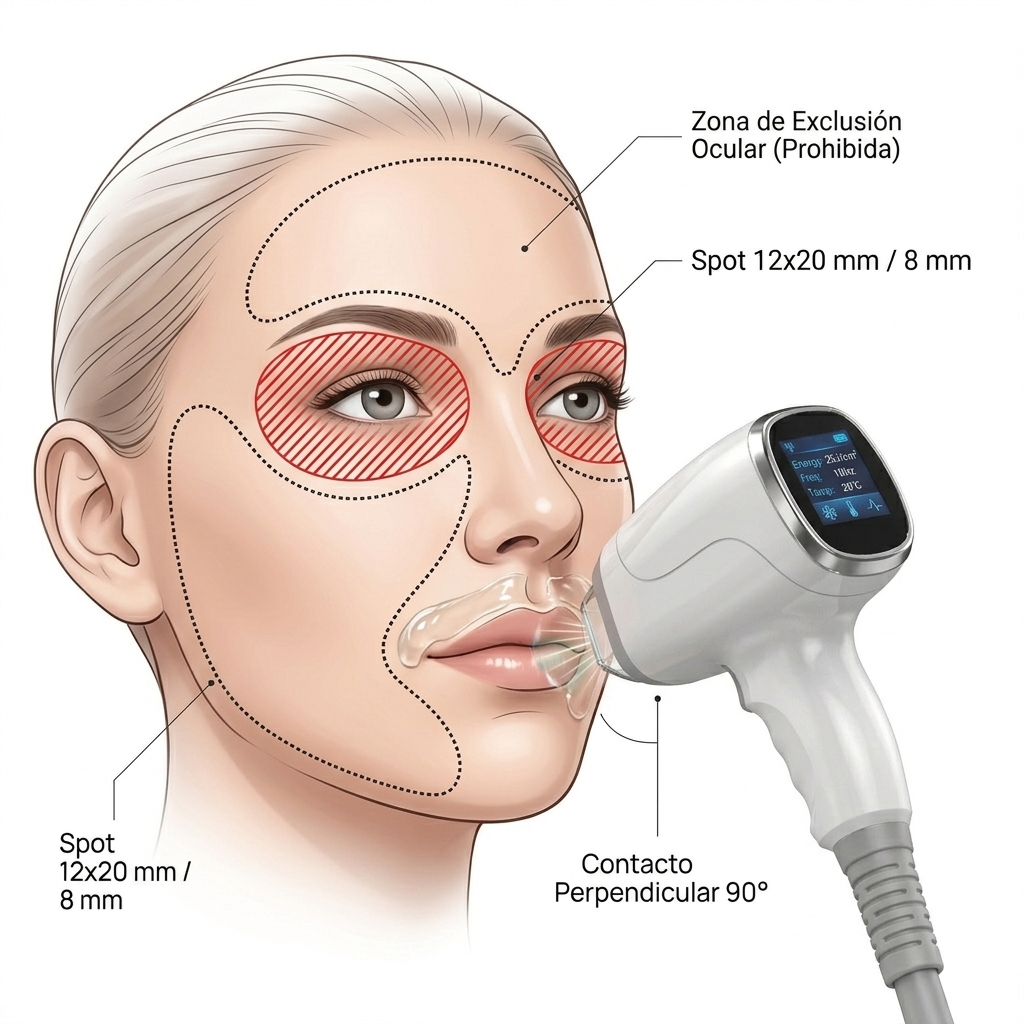

- Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables

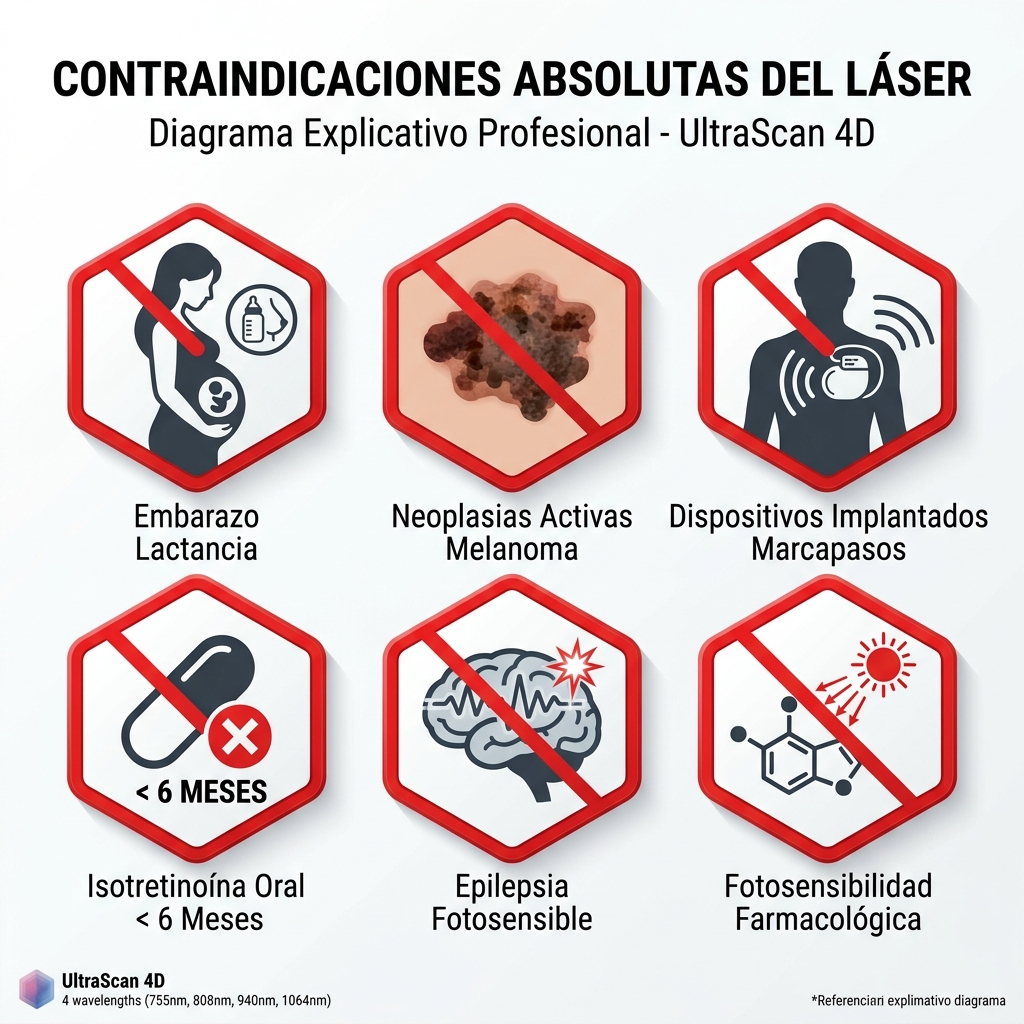

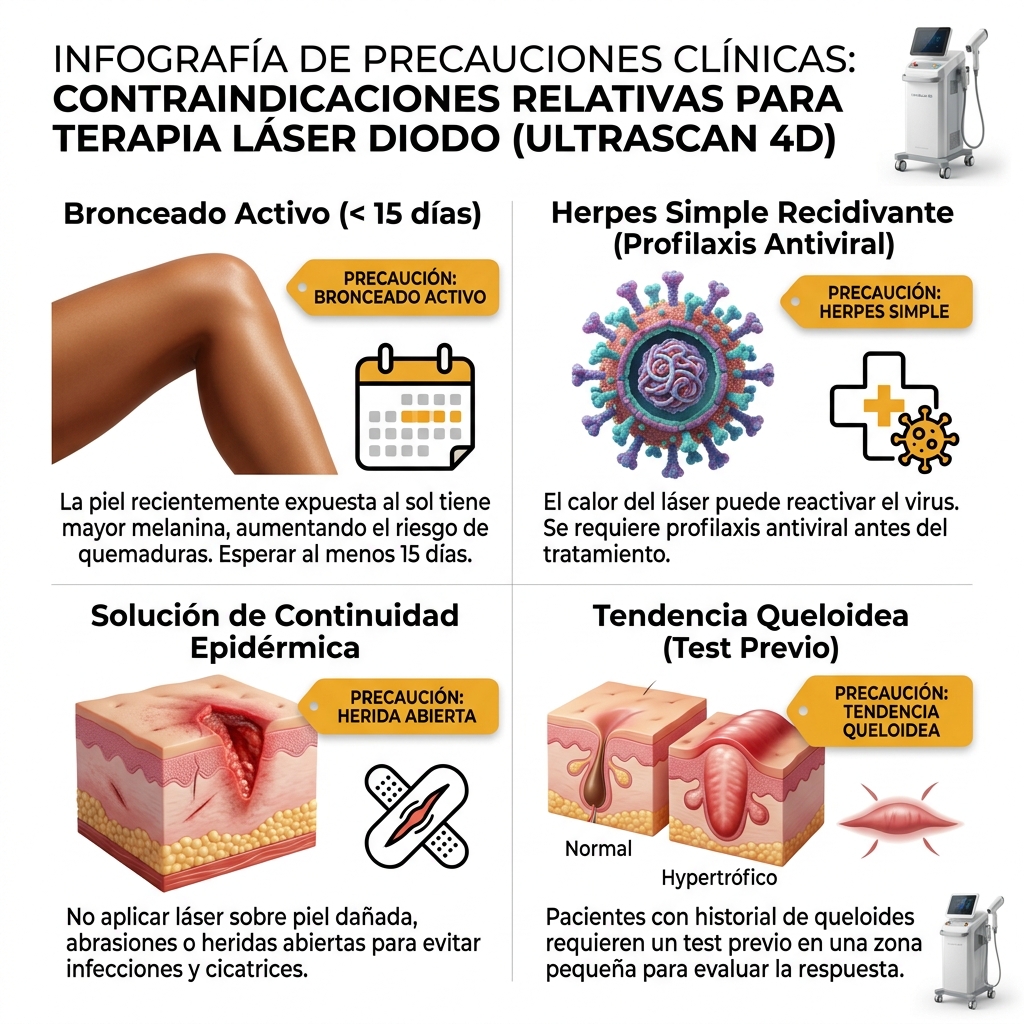

- Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
- Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso

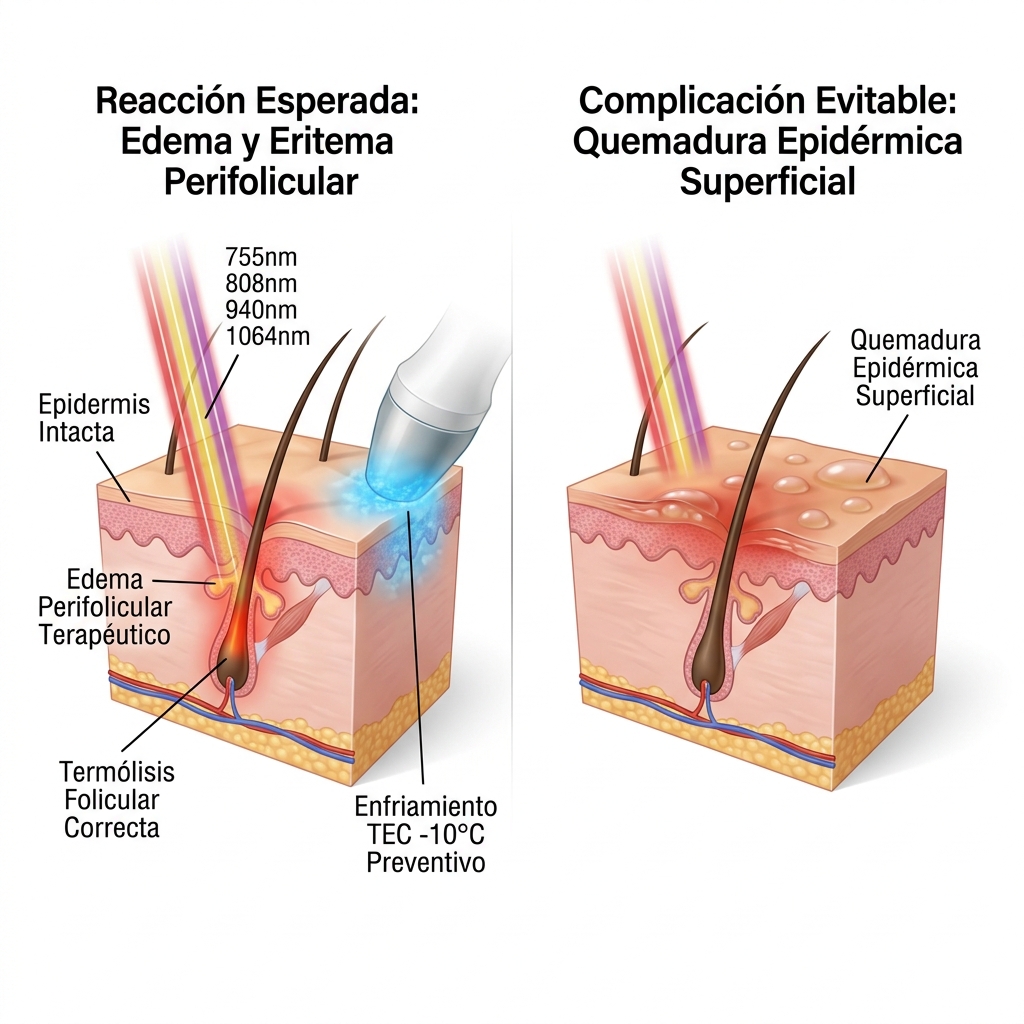

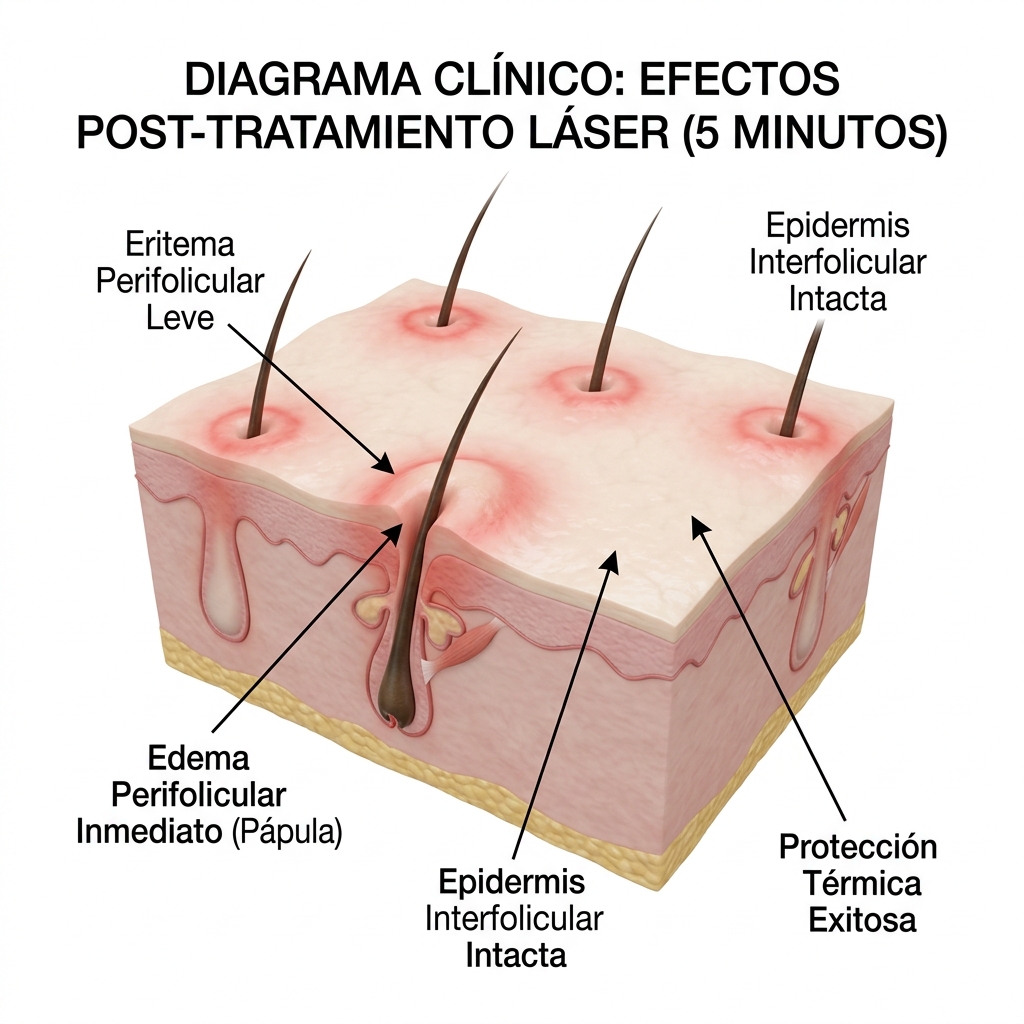

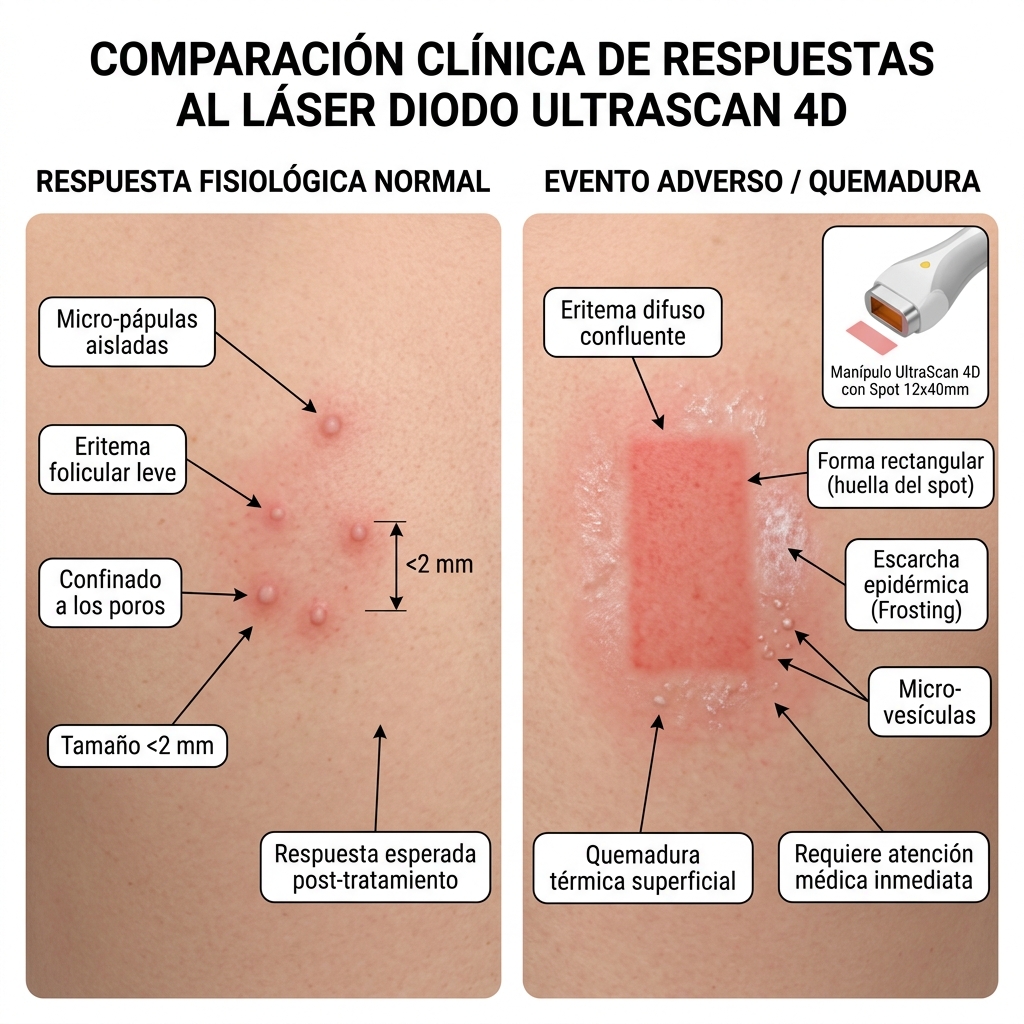

- Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos

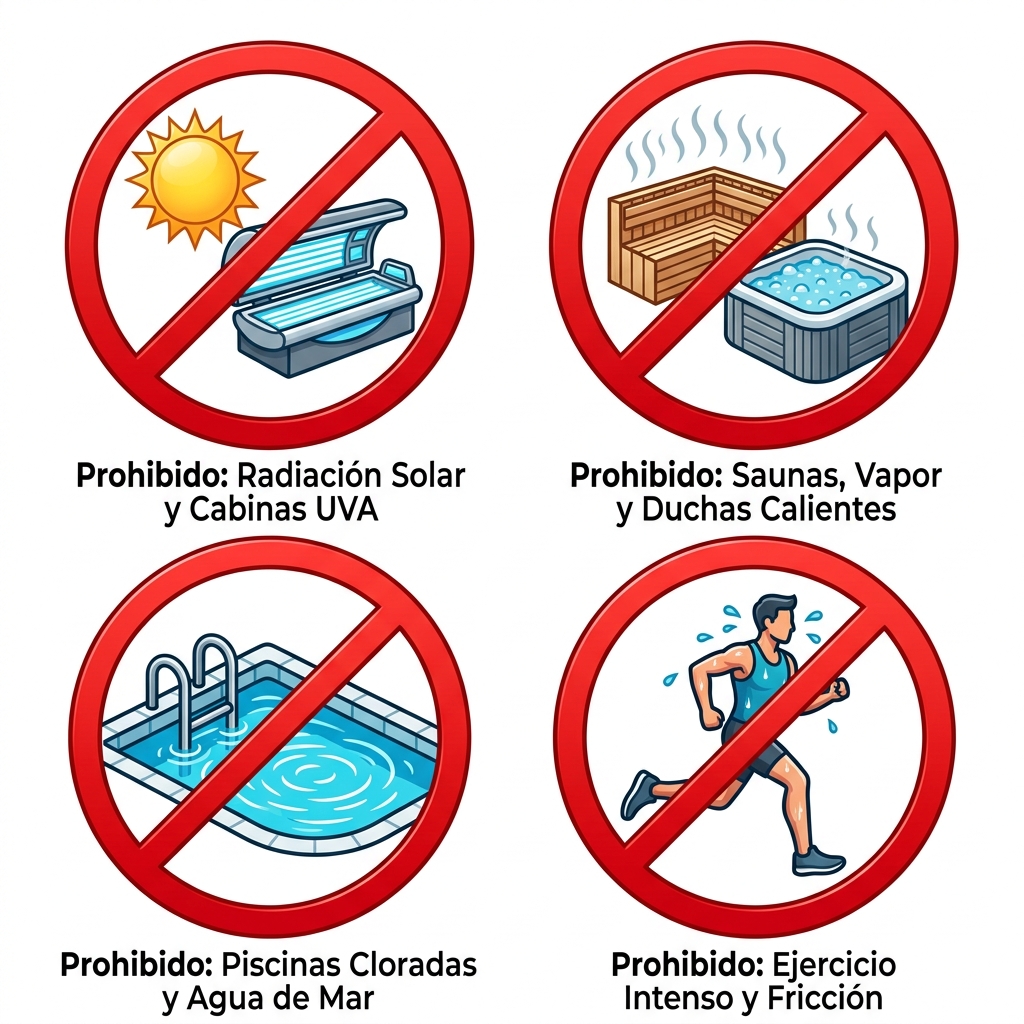

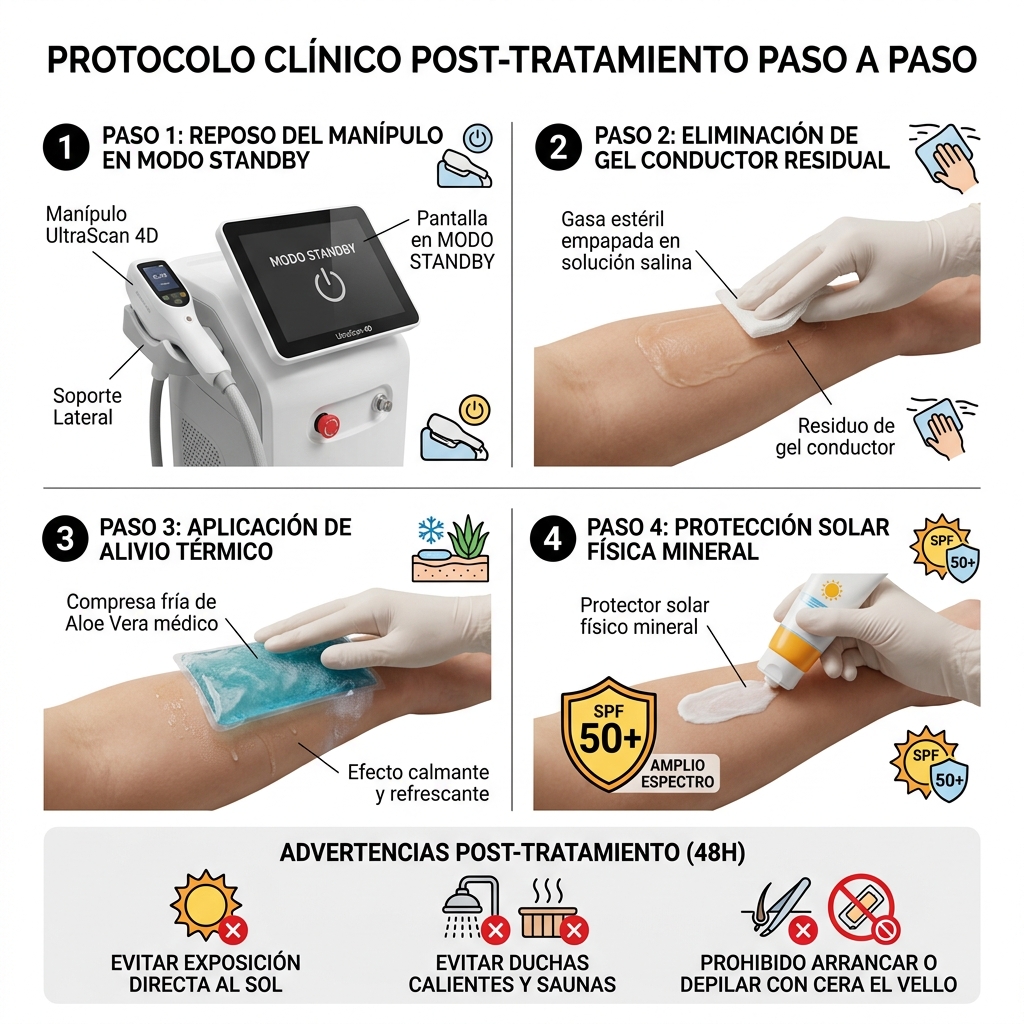

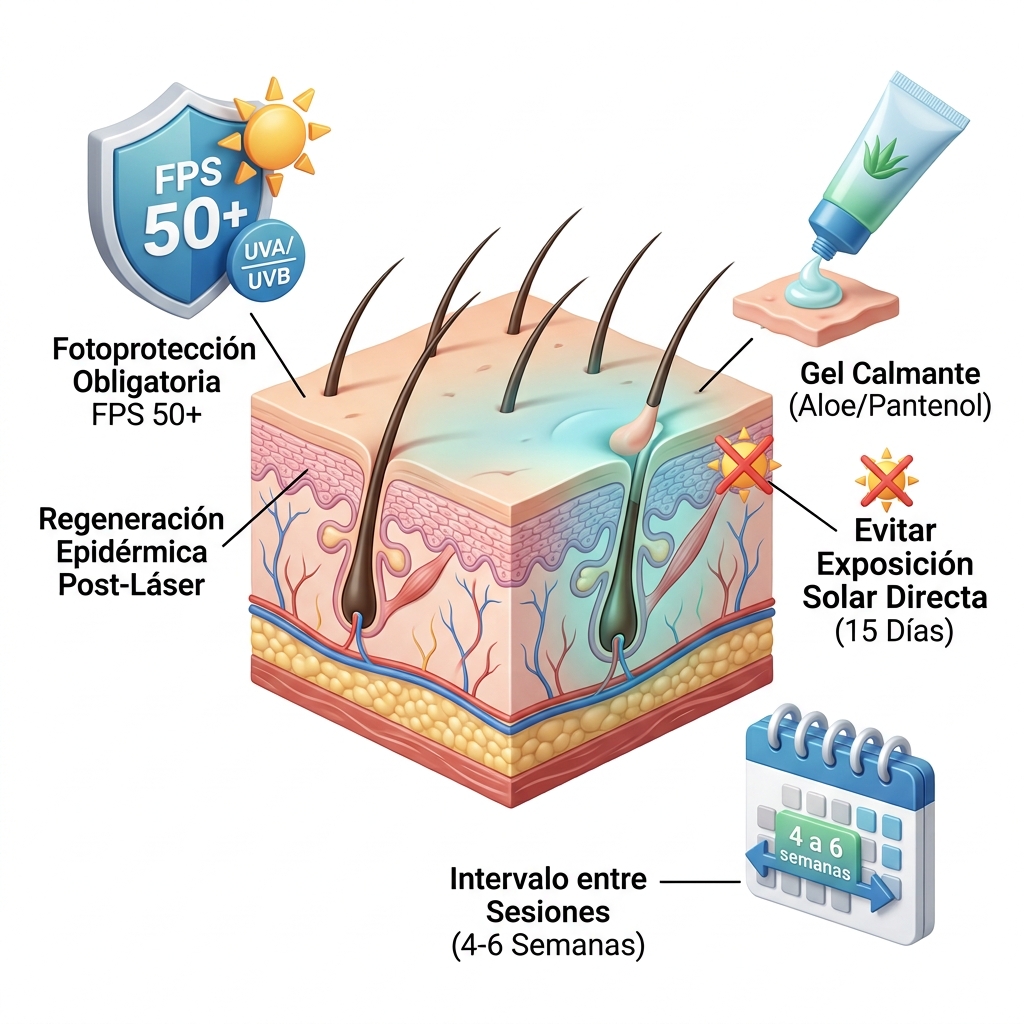

- Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
Fundamentación Tecnológica y Arquitectura del Sistema UltraScan 4D
La plataforma electromédica UltraScan 4D constituye un sistema avanzado de fototermólisis selectiva diseñado para la eliminación del vello y la revitalización dérmica mediante la emisión simultánea y sincronizada de cuatro longitudes de onda en un solo disparo óptico. Esta arquitectura multiespectral permite abordar simultáneamente distintas profundidades anatómicas del folículo piloso y responder a los cromóforos diana presentes en diferentes fototipos cutáneos.
Longitud de Onda Cromóforo Principal Profundidad Anatómica Estructura Diana
755 nm Melanina (Alta abs.) Superficial Protuberancia (Bulge) / Vello fino
808 nm Melanina (Moderada) Media Bulbo folicular / Tallo
940 nm Oxihemoglobina Media-Profunda Microvasculatura papilar
1064 nm Melanina / Hemoglobina Profunda Papila dérmica / Folículos profundosEl principio físico se basa en la entrega de energía lumínica coherente absorbida prioritariamente por la melanina folicular y la hemoglobina vascular asociada. La absorción de energía genera un gradiente de temperatura que supera el umbral de desnaturalización térmica de las células germinativas foliculares (aproximadamente 65 °C a 70 °C), preservando al mismo tiempo el tejido epidérmico circundante mediante enfriamiento por contacto activo.
[ Haz Multiespectral Simultáneo: 755nm + 808nm + 940nm + 1064nm ]
│
▼
┌─────────────────────────────────────────────────────────────┐
│ EPIDERMIS [ Enfriamiento por Contacto TEC -10°C ] │
├─────────────────────────────────────────────────────────────┤
│ DERMIS SUPERFICIAL ───> 755 nm (Absorción alta melanina)│
│ DERMIS MEDIA ───> 808 nm (Absorción óptima vello) │
│ DERMIS RETICULAR ───> 940 nm (Coagulación vascular) │
│ HIPODERMIS / BULBO ───> 1064 nm (Penetración profunda) │
└─────────────────────────────────────────────────────────────┘Especificaciones Técnicas y Parámetros de Operación
El profesional médico o especialista a cargo de la plataforma deberá conocer con exactitud los parámetros electromecánicos, energéticos y térmicos que rigen el funcionamiento del sistema UltraScan 4D:

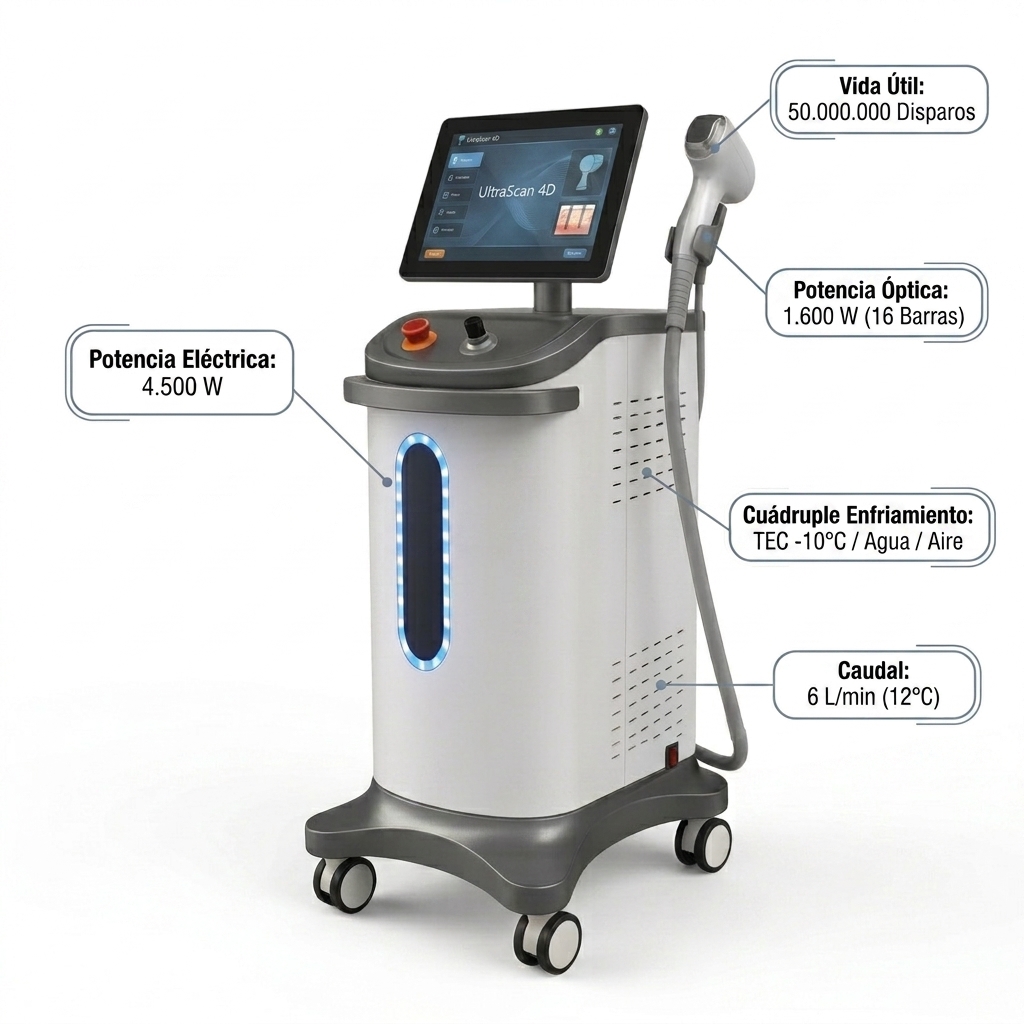

- Potencia eléctrica total: 4.500 W.
- Potencia óptica de emisión: 1.600 W continuos de salida real.
- Configuración del emisor óptico: Módulo semiconductor de 16 barras láser de alta densidad y microcanales de refrigeración.
- Longitudes de onda emitidas en simultáneo: 755 nm, 808 nm, 940 nm y 1064 nm.
- Vida útil certificada del módulo diodo: Hasta 50.000.000 de disparos.
- Sistema integral de disipación y enfriamiento: Circuito cuádruple compuesto por refrigeración líquida de circuito cerrado (agua desionizada/destilada), disipación por flujo forzado de aire, condensación electrotérmica por semiconductor (termoeléctrico TEC) y punta de zafiro criogénica.
- Temperatura de contacto dérmico: Hasta -10 °C en la superficie de aplicación del spot.
- Caudal operativo del circuito hidráulico: 6 litros por minuto (L/min) con monitoreo continuo.
- Temperatura operativa de fluido interno: 12 °C nominales de estabilización.
- Tamaños de spot óptico intercambiables: 12 × 40 mm, 12 × 27 mm, 12 × 20 mm y cabezal cónico de precisión de 8 mm.
- Interfaz de usuario principal: Consola con pantalla táctil interactiva de alta definición de 15 pulgadas.
- Interfaz secundaria de manípulo: Pantalla OLED/LCD trasera integrada en el cabezal para monitoreo directo.
- Alimentación eléctrica de entrada: 110 VAC / 60 Hz monofásica con toma de tierra de grado hospitalario.
- Masa total del equipo (peso neto): 45 kg.
- Indicaciones clínicas autorizadas: Depilación de alta densidad en todos los fototipos dérmicos (I al VI según Fitzpatrick) y rejuvenecimiento facial no ablativo.

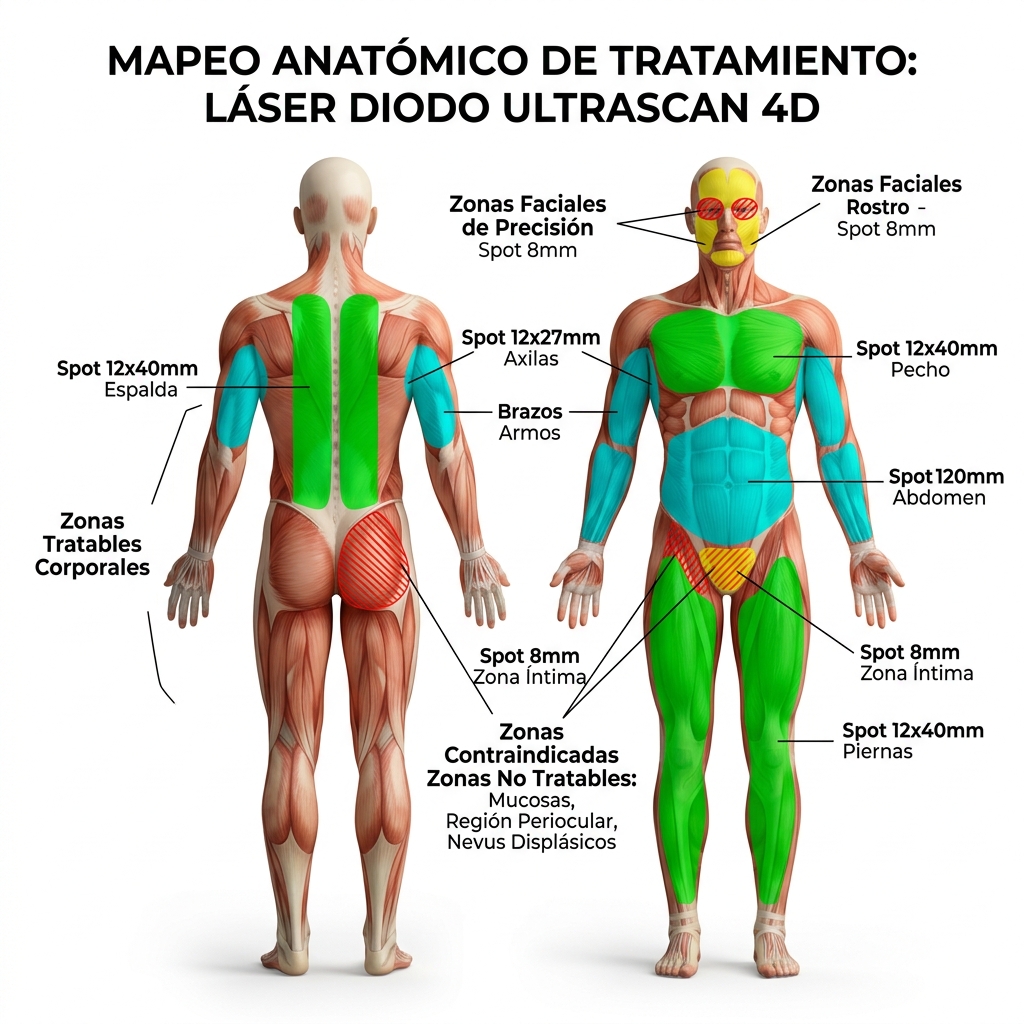

- Topografía anatómica tratable: Región frontal, mejillas, bozo, mentón, cuello, axilas, tórax/pecho, areolas, brazos, abdomen, línea alba, espalda completa, zona íntima/inguinal y extremidades inferiores.

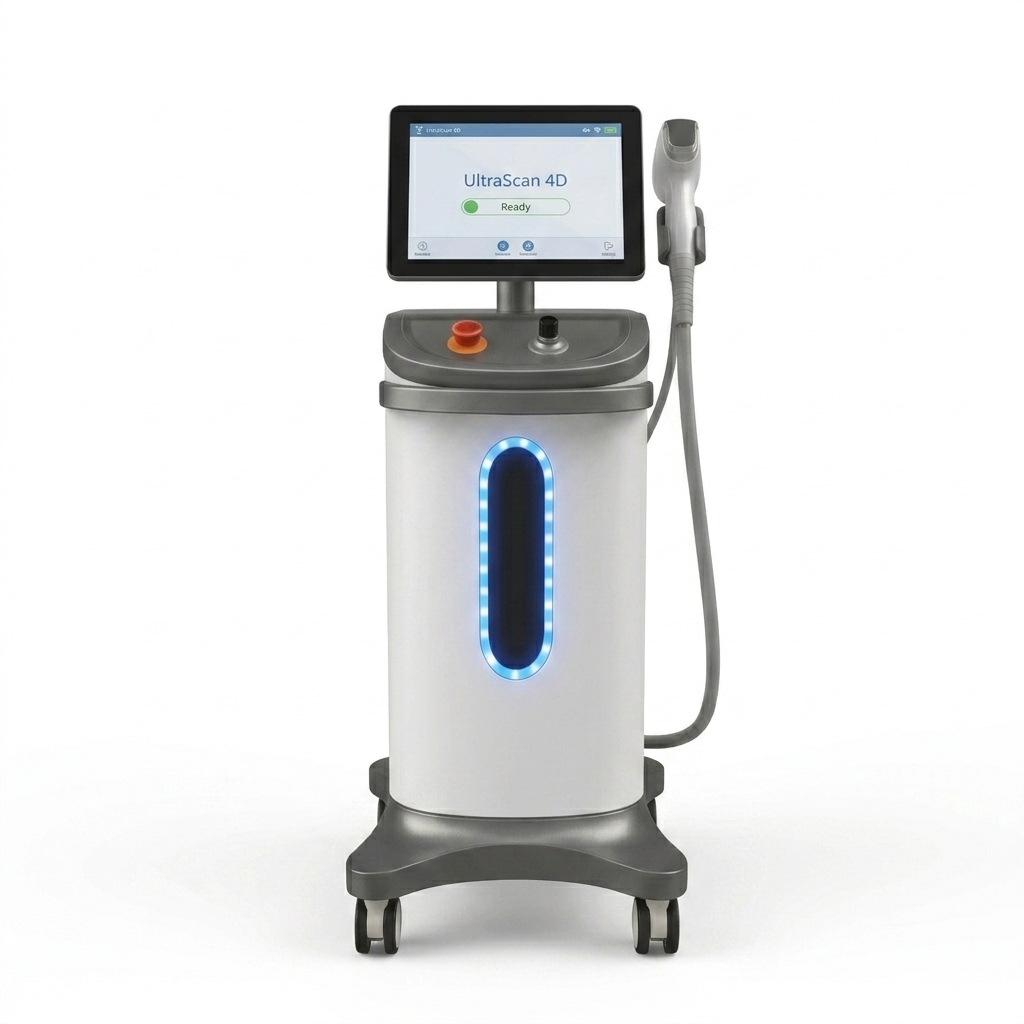

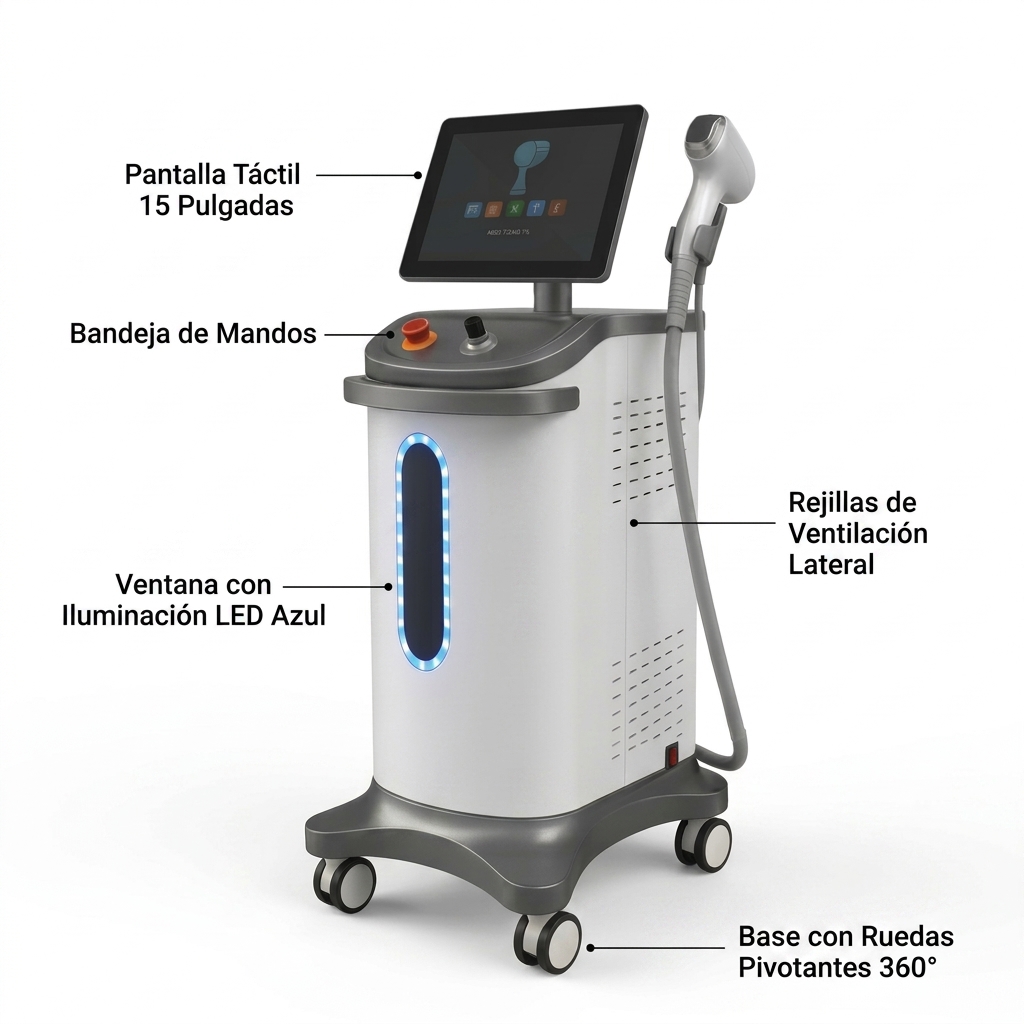

Descripción Estructural y Distribución del Chasis
La consola del sistema UltraScan 4D presenta una estructura monolítica vertical autoportante acabada en polímero termoplástico de grado médico color blanco con paneles estructurales en gris grafito.
┌───────────────────────────────┐
│ PANTALLA TÁCTIL 15" │ <── Control y Dosimetría
│ [Panel Orientable HD] │
└──────────────┬────────────────┘
│
┌────────────────┴──────────────────┐
│ [E-Stop] [Interruptor de Llave] │ <── Bandeja de Mandos
│ ───────────────────────────────── │
│ ( ( ( VENTANA FRONTAL ) ) ) │ <── Retroiluminación LED Azul
│ ( ( ( CON ILUMINACIÓN ) ) ) │ e Indicador de Estado
│ │
│ [Rejillas de Ventilación Lat.] │ <── Disipación Térmica
│ ───────────────────────────────── │
│ [Base con 4 Ruedas Dobles 360°] │ <── Desplazamiento Clínico

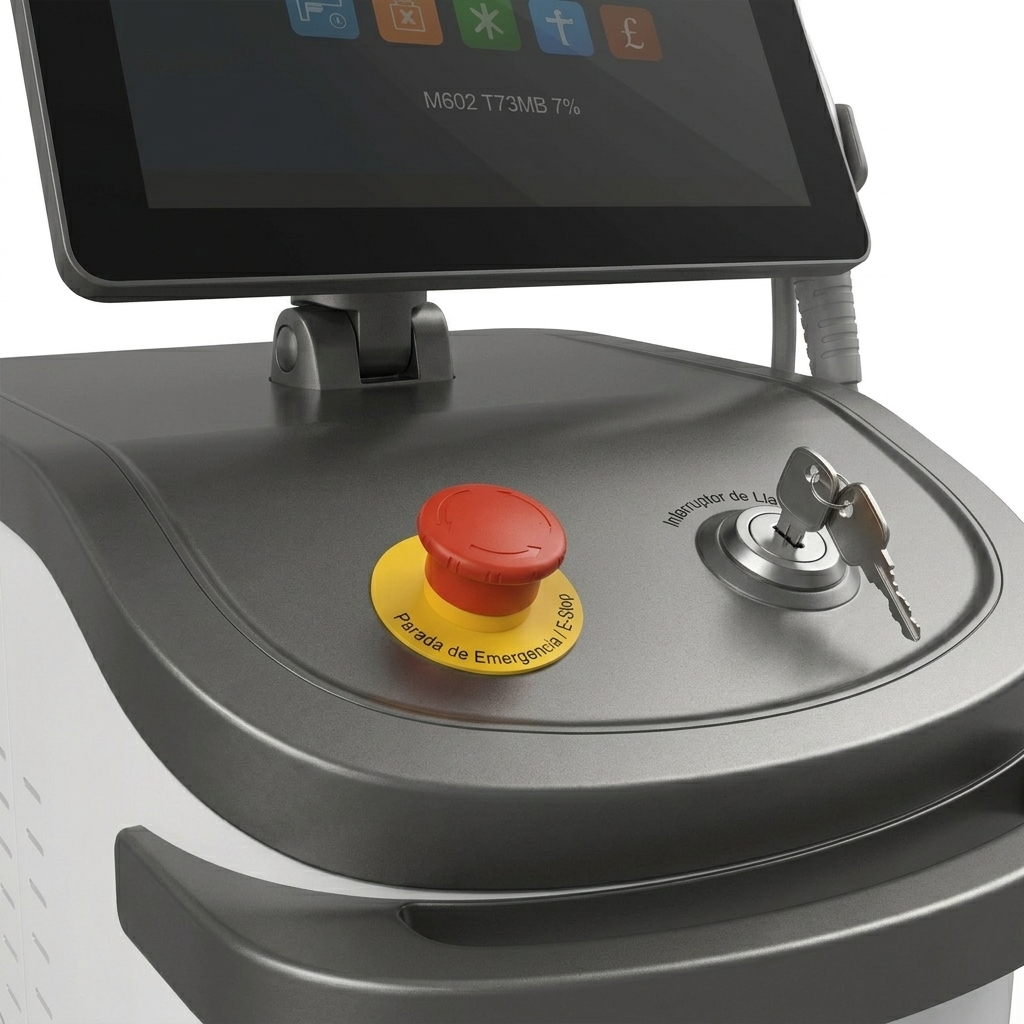

└───────────────────────────────────┘Panel Superior de Control y Parada de Emergencia
En la bandeja superior gris antracita, por delante de la base articulada de la pantalla de 15 pulgadas, se encuentran dispuestos los sistemas primarios de seguridad de hardware:
- Botón de Parada de Emergencia (E-Stop): Pulsador electromecánico tipo seta en color rojo sobre bisel amarillo. Al ser presionado mecánicamente, desenergiza de forma inmediata los módulos de potencia del láser y las bombas hidráulicas, deteniendo cualquier disparo activo.
- Interruptor de Bloqueo por Llave (Key Switch): Cerradura rotativa que previene el encendido no autorizado por personal no capacitado.
Panel Frontal y Retroiluminación de Diagnóstico
El plano frontal exhibe una hendidura vertical de contorno ovalado dotada de un sistema de retroiluminación LED perimetral de tonalidad azul. Este elemento cumple una doble función: actúa como línea estética distintiva y brinda retroalimentación óptica del estado del sistema durante la carga de condensadores y la activación del modo de emisión (Ready). Directamente sobre esta estructura se integra un asa horizontal ergonómica que facilita el posicionamiento manual del equipo en cabina.

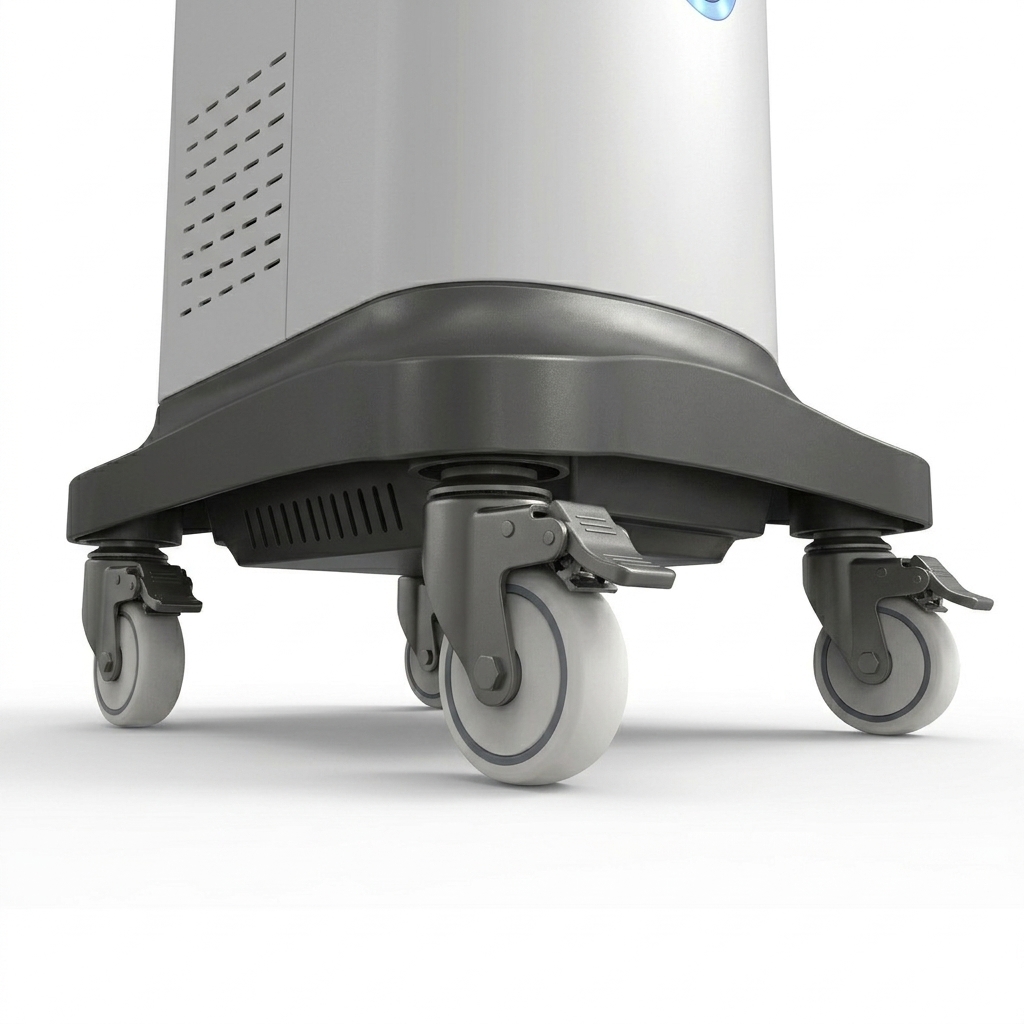

Chasis Inferior y Sistema Rodable
La base de sustentación, conformada por una plataforma ensanchada de bajo centro de gravedad, dispone de cuatro ruedas dobles pivotantes con giro de 360 grados, recubiertas de polímero silencioso y equipadas con mecanismos de freno individual para inmovilizar la unidad durante el procedimiento clínico.

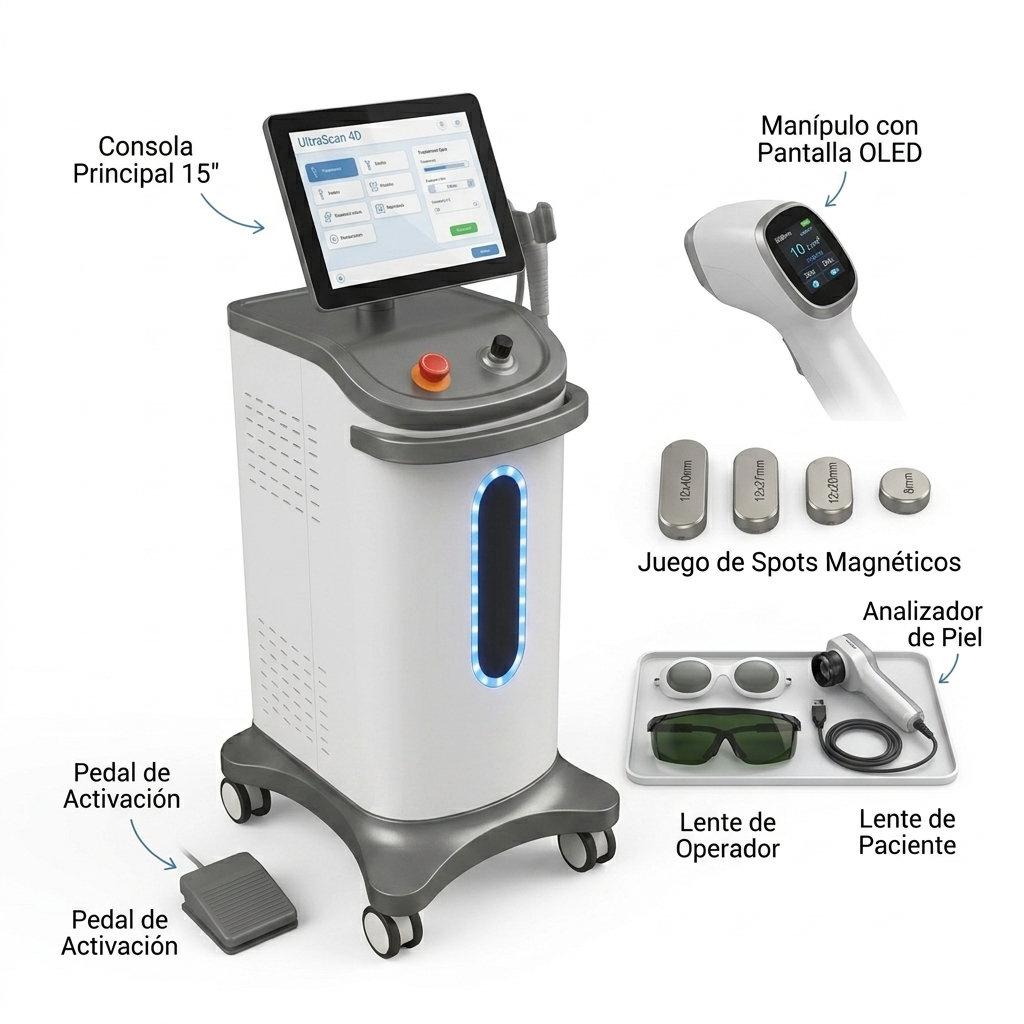

Inventario Exhaustivo de Accesorios y Componentes Incluidos
Para la ejecución segura de los protocolos de tratamiento, el sistema UltraScan 4D se suministra con los siguientes componentes y accesorios certificados:
[ SISTEMA ULTRASCAN 4D ]
│
┌────────────────┬───────────────┴───────────────┬────────────────┐
│ │ │ │
▼ ▼ ▼ ▼
[ MANÍPULO ] [ 4 SPOTS MAGN. ] [ DERMATOSCOPIO ] [ PROTECCIÓN ]
┌────────────┐ ┌───────────────┐ ┌───────────────┐ ┌─────────────┐
│16 Barras │ │• 12 x 40 mm │ │• Sensor USB │ │• Op: OD 7+ │
│Pulg. OLED │ │• 12 x 27 mm │ │• 50x - 200x │ │• Px: Opaco │
│Refrig. TEC │ │• 12 x 20 mm │ │• App Android │ │• Pedal/Cables
└────────────┘ │• Cónico 8 mm │ └───────────────┘ └─────────────┘

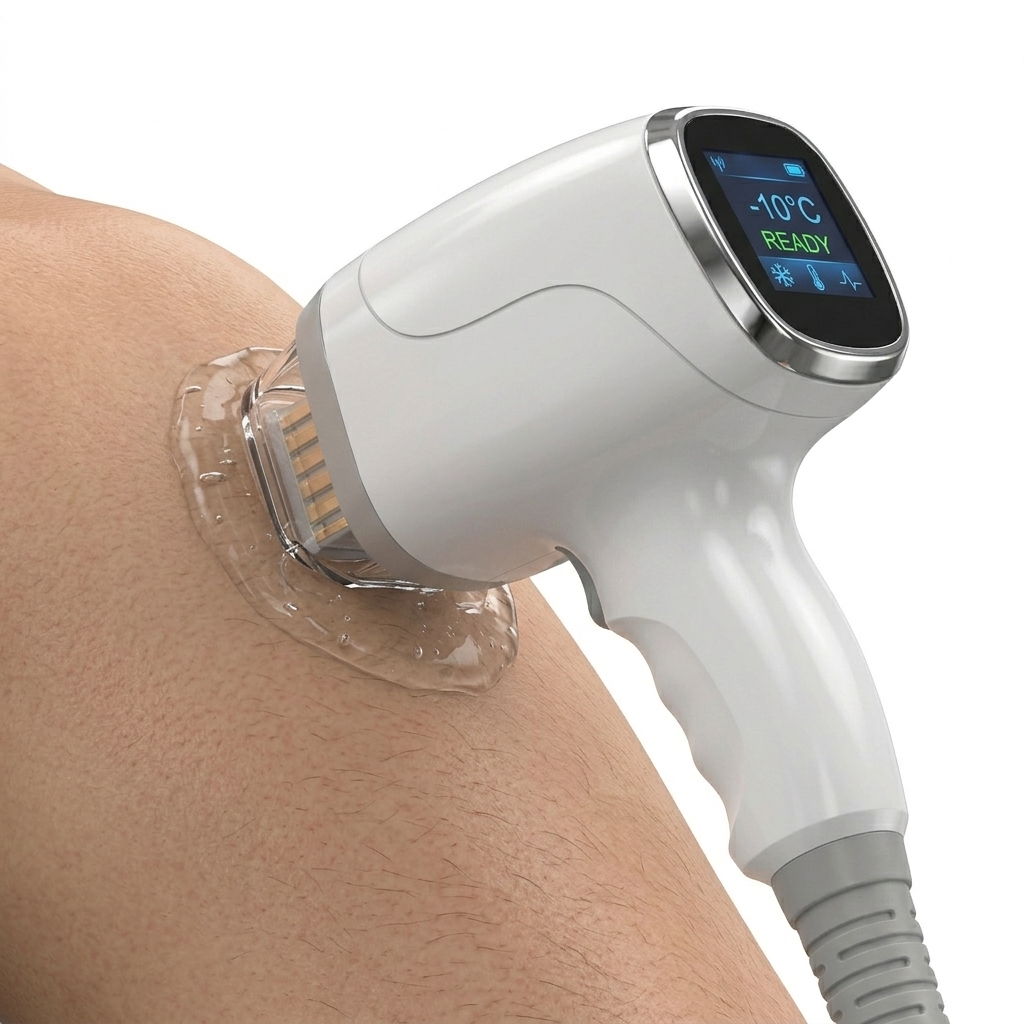

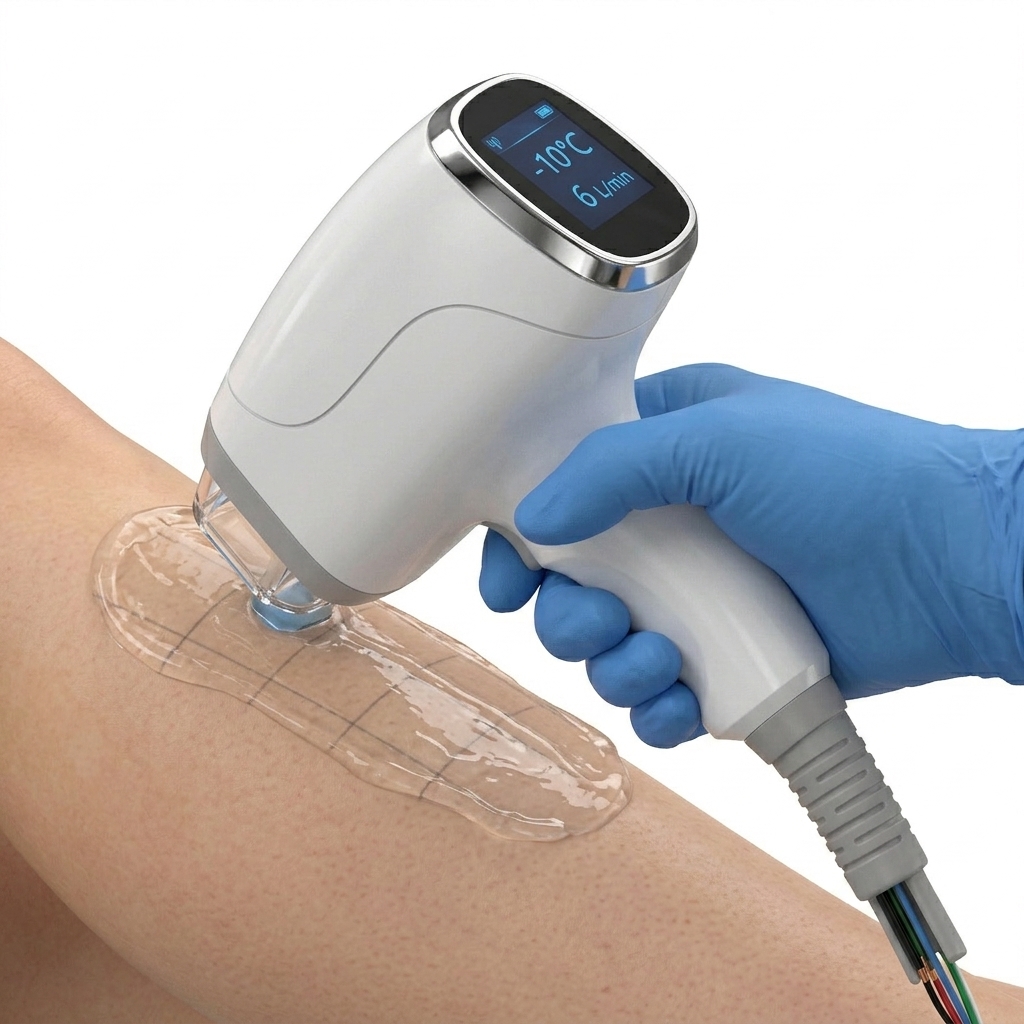

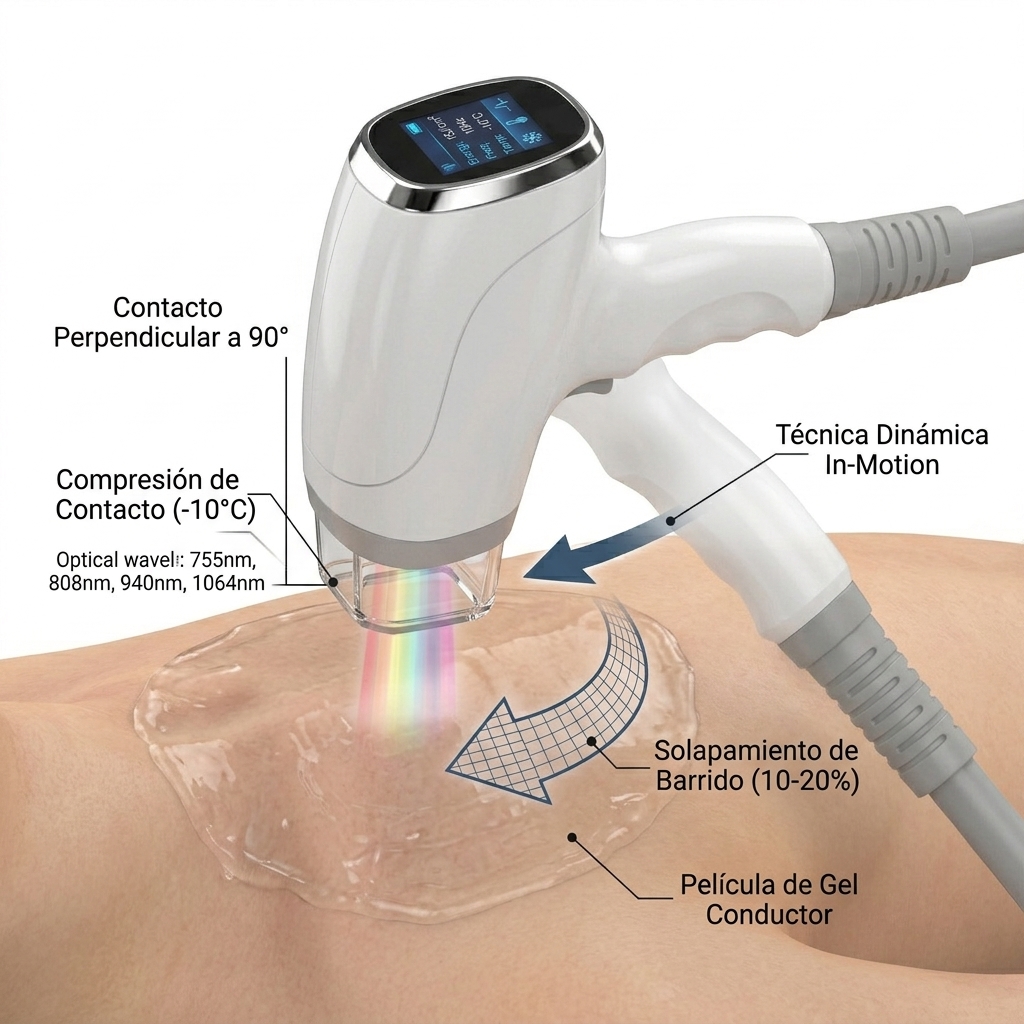

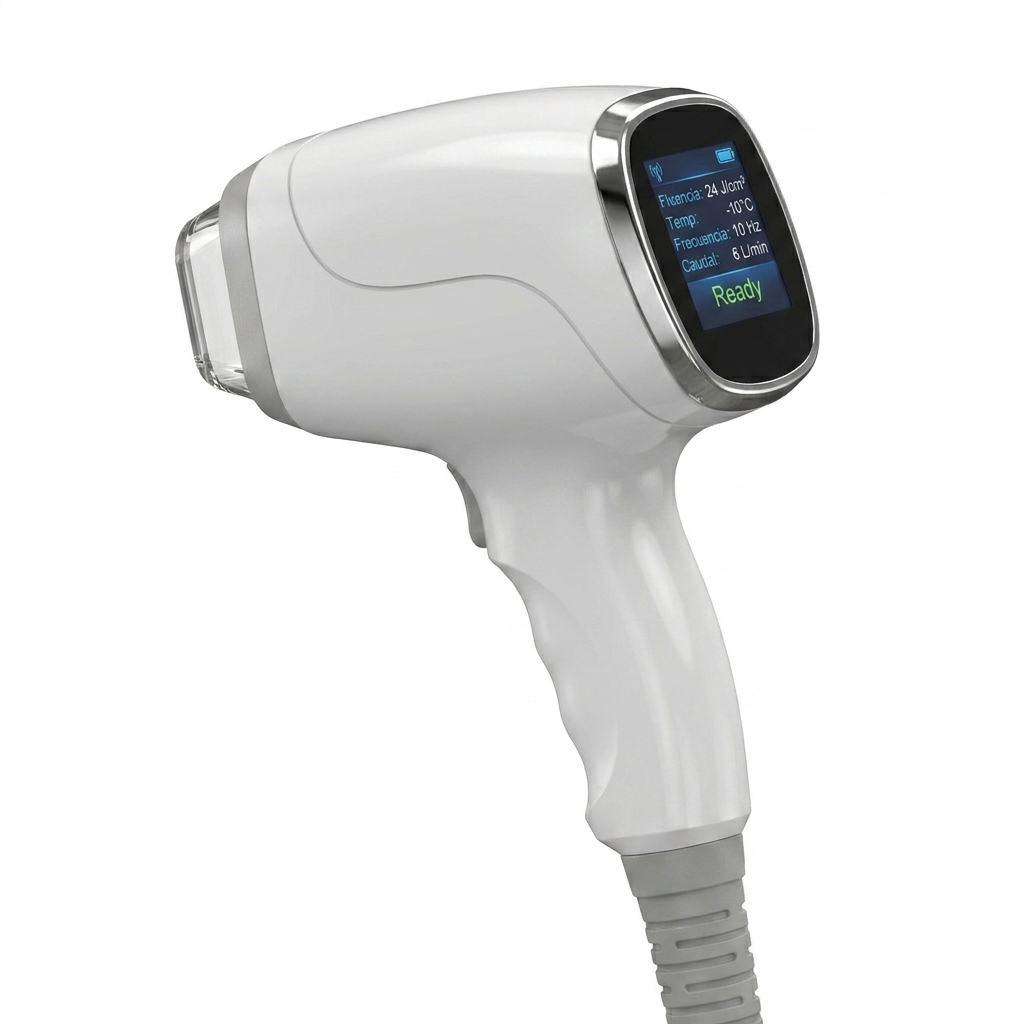

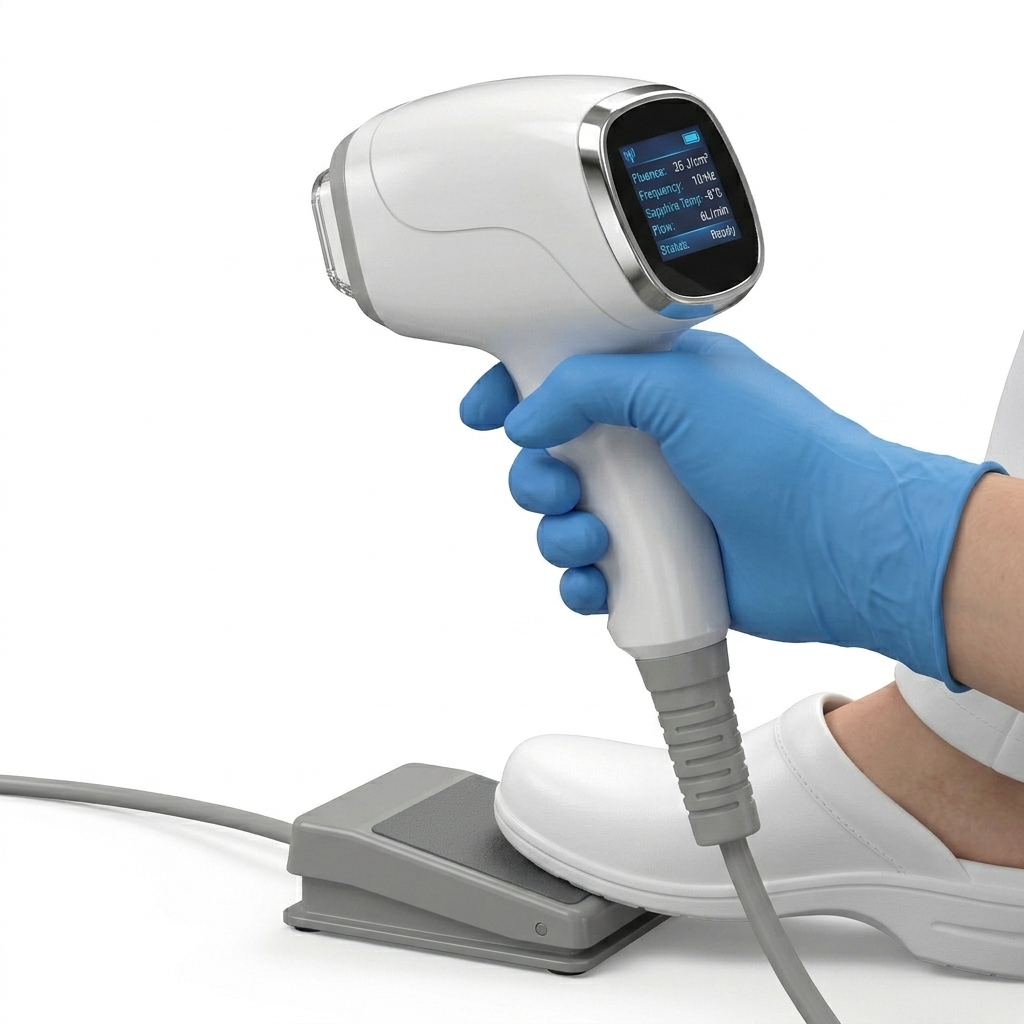

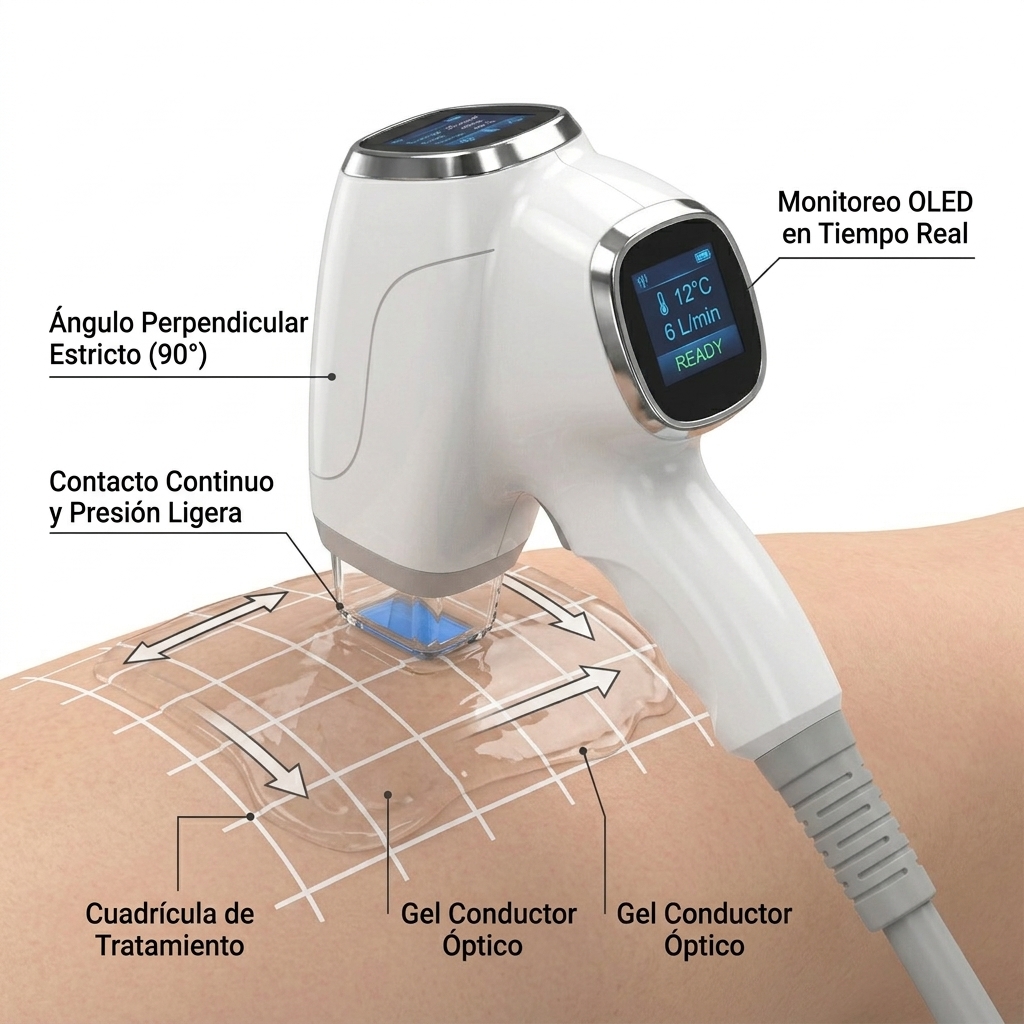

└───────────────┘1. Manípulo Inteligente con Pantalla OLED Integrada
Pieza de mano con empuñadura ergonómica antideslizante y gatillo de activación de corto recorrido. El cabezal aloja en su interior el bloque de 16 barras semiconductoras de 1.600 W.
┌───────────────────────────────┐
│ Cabezal Óptico │ <── Acople magnético de Spots
│ [ Cristal de Zafiro / TEC ] │
├───────────────────────────────┤
│ │
│ PANTALLA POSTERIOR OLED │ <── Fluencia (J/cm²) | Temp (°C)
│ [ Control en Tiempo Real ] │ Frecuencia (Hz) | Caudal
│ │
│ Empuñadura / Gatillo │
│ │
└──────────────┬────────────────┘
│ Manguera Umbilical Multicanal

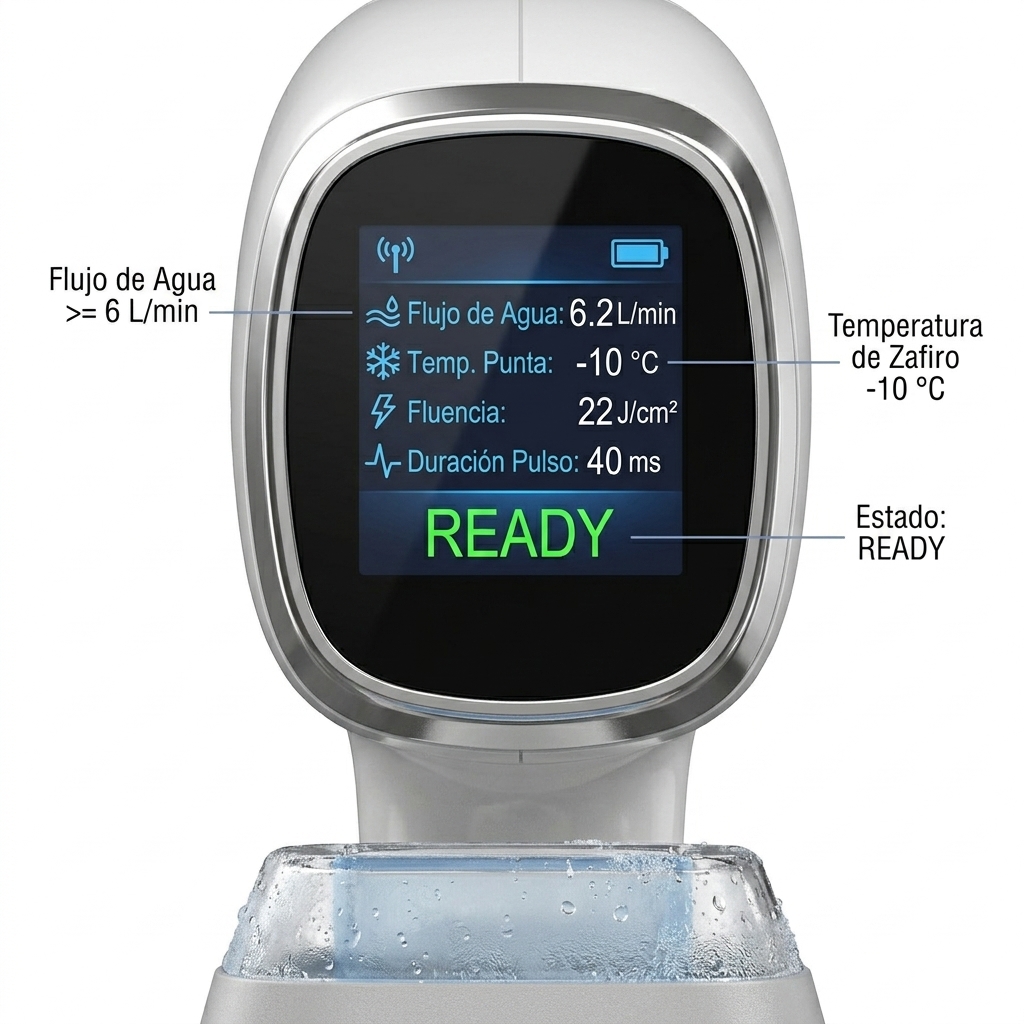

▼ (Agua + Conductores + Bus de Datos)En su cara dorsal incorpora una pantalla OLED/LCD digital de fondo oscuro con bisel cromado que transmite parámetros en tiempo real sin desviar la vista del campo de tratamiento:
- Densidad de energía (Fluencia en J/cm²).
- Frecuencia de repetición de pulsos (Hz).
- Temperatura de contacto de la placa de zafiro (°C).
- Caudal del circuito de refrigeración líquida (L/min).
- Estado operativo de seguridad (Standby / Ready).

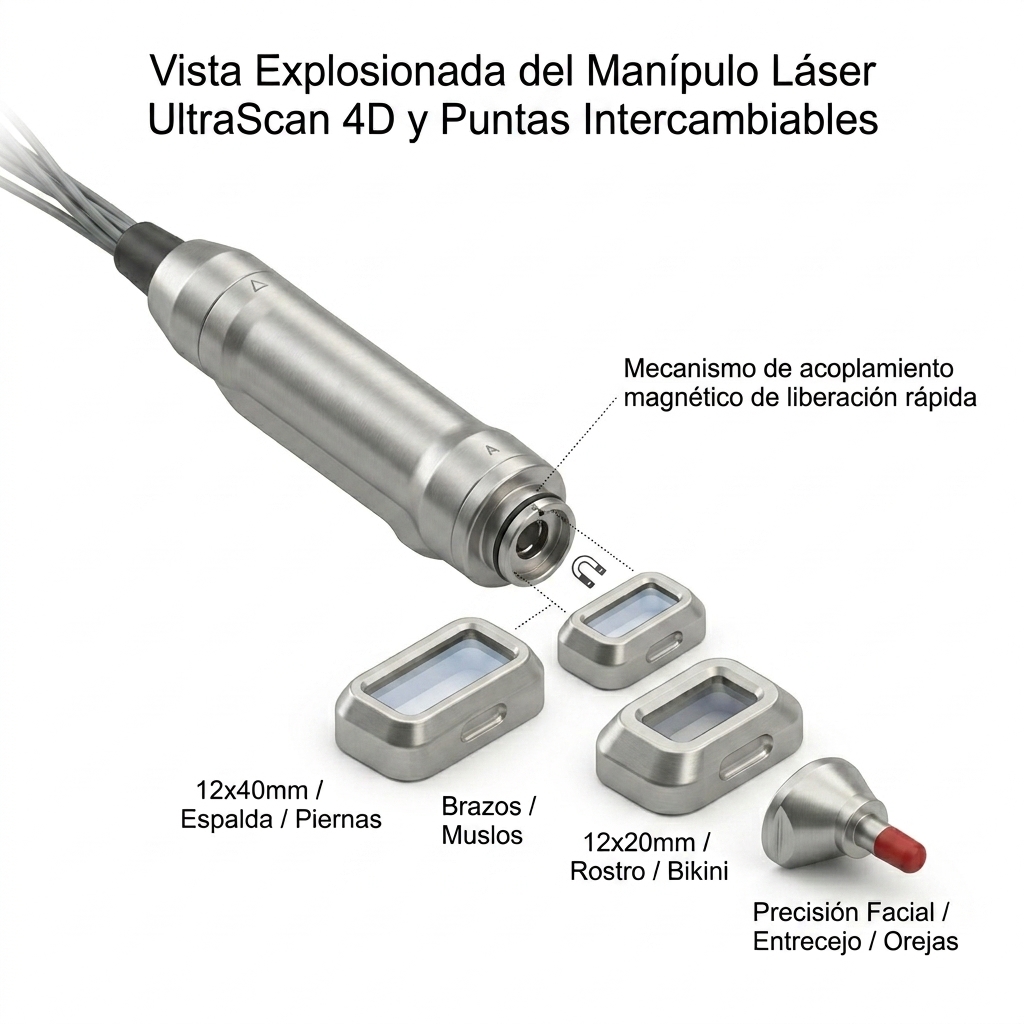

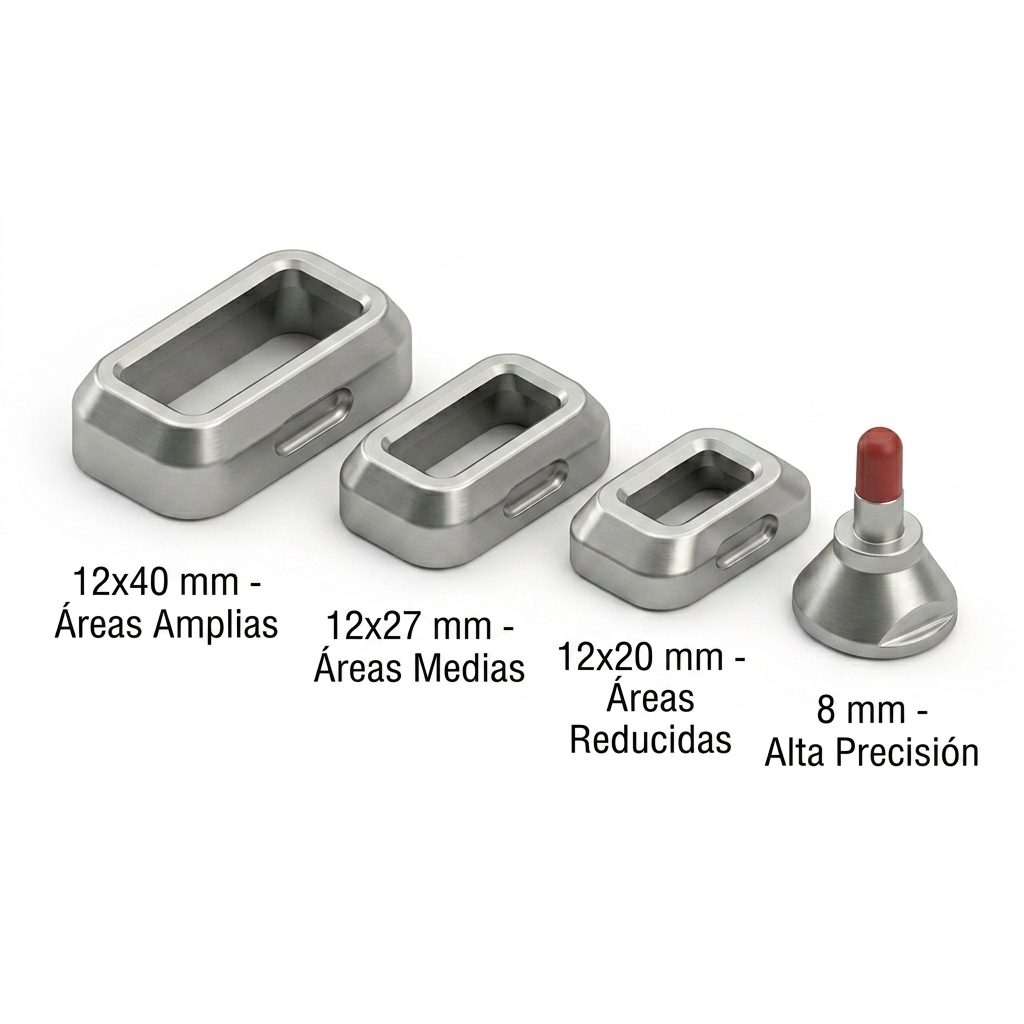

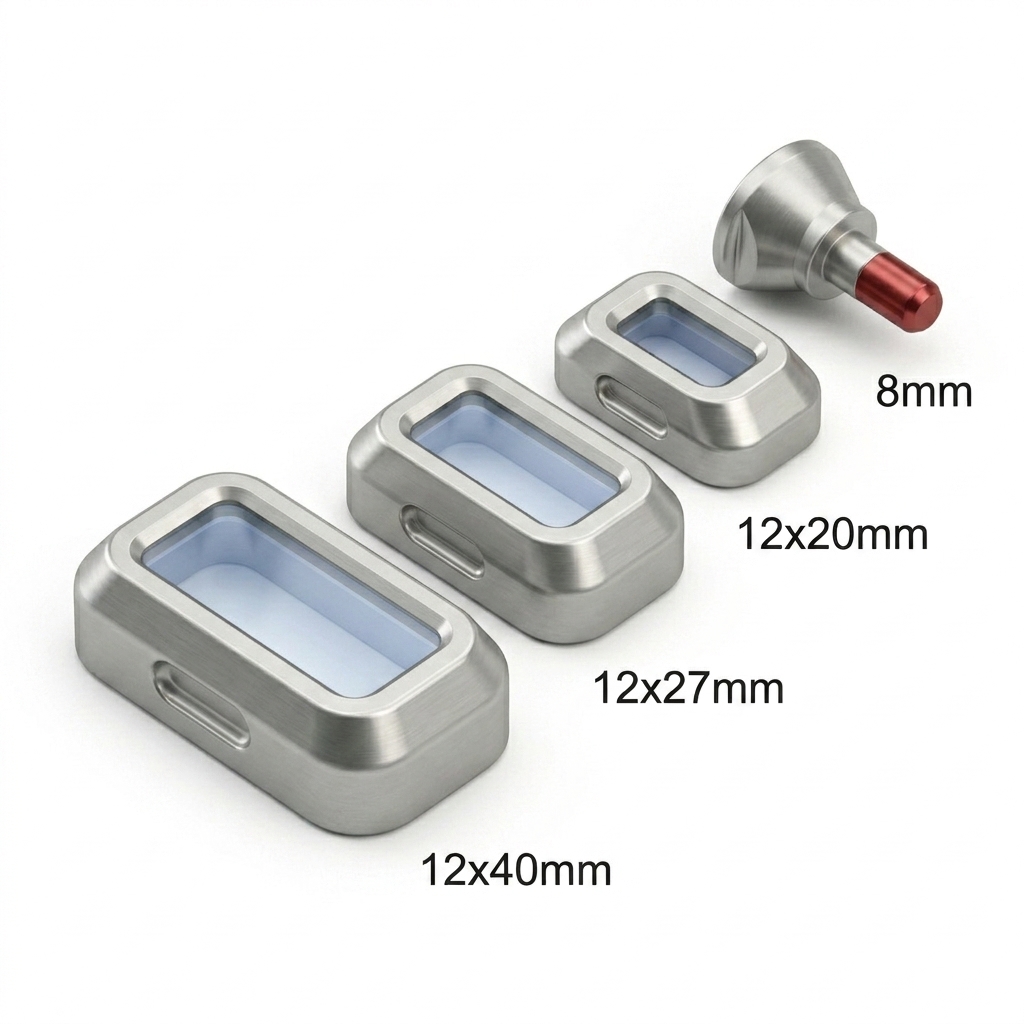

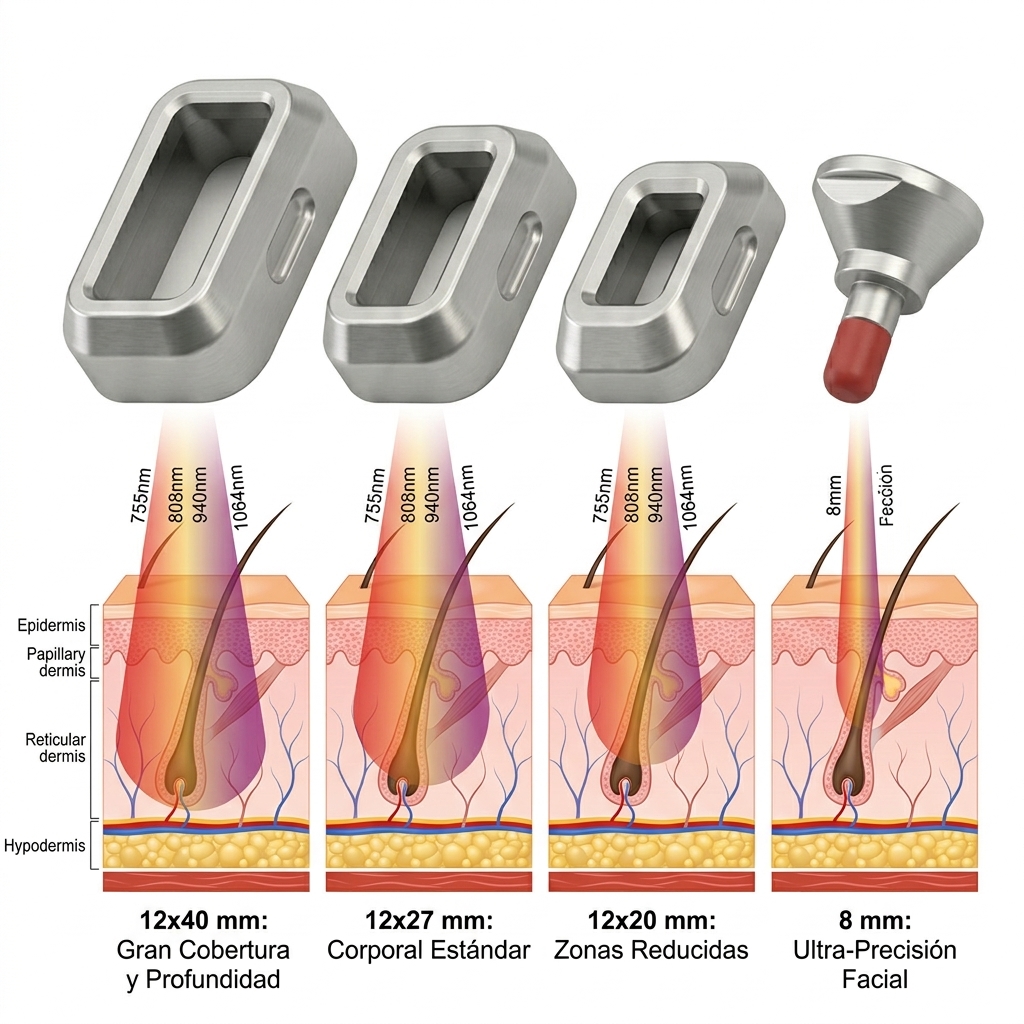

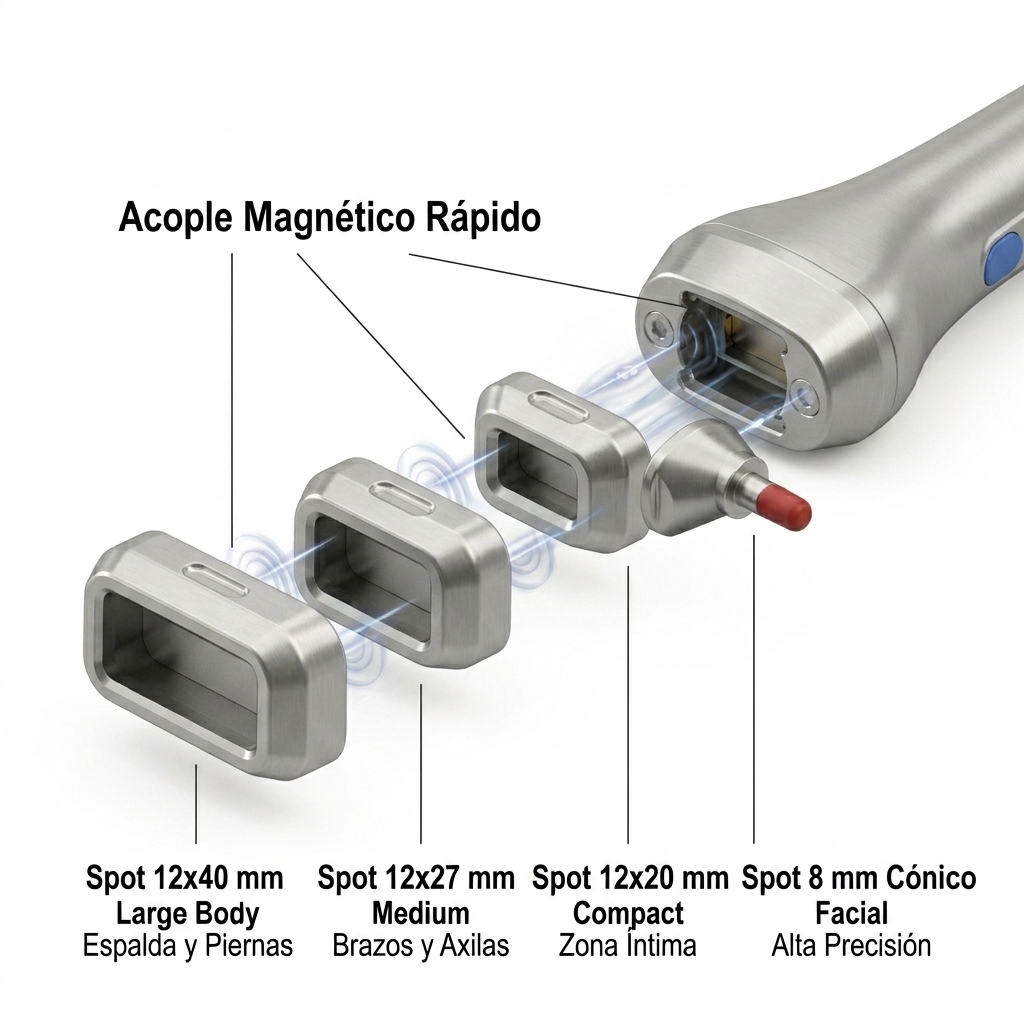

2. Juego de Cuatro Spots Intercambiables Magnéticos
Set de cabezales ópticos construidos sobre marcos metálicos de alta conductividad térmica acoplables mediante un sistema de guía magnética de alta precisión:
- Spot 12 × 40 mm: Ventana de emisión extendida (4,8 cm²). Optimizado para el barrido veloz de áreas corporales amplias como piernas completas, espalda, glúteos y tórax.
- Spot 12 × 27 mm: Ventana estándar intermedia (3,24 cm²). Diseñado para zonas como muslos, brazos, antebrazos y abdomen.
- Spot 12 × 20 mm: Ventana compacta (2,4 cm²). Destinado a zonas de topografía irregular o delimitada como axilas, cuello, rostro y área del bikini.

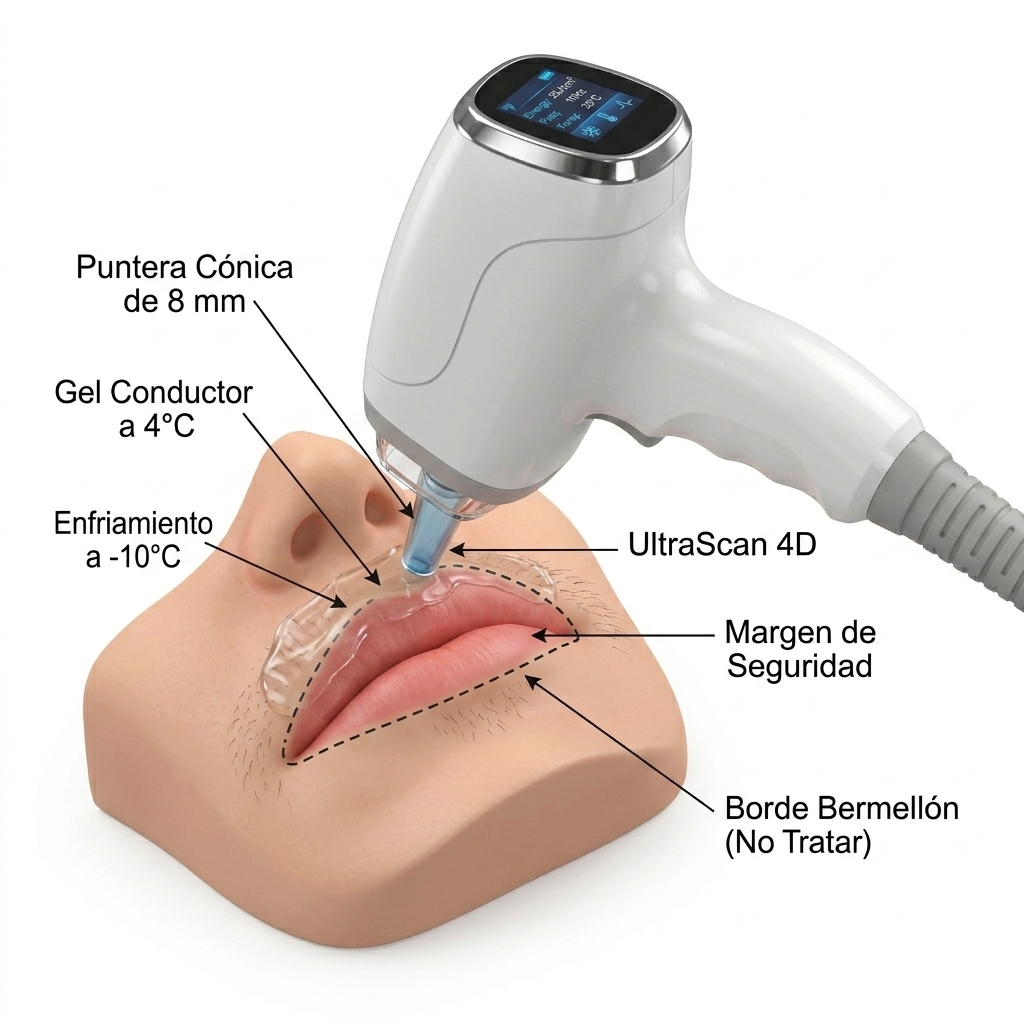

- Spot Cónico de 8 mm: Puntera focalizada cilíndrica rematada en punta de precisión. Indicada para zonas de difícil acceso como pabellón auricular, alas nasales, entrecejo y línea interglútea.
┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐
│ │ │ │ │ │ │ /──────\ │
│ 12 x 40 mm │ │ 12 x 27 mm │ │ 12 x 20 mm │ │ ( 8 mm ) │
│ │ │ │ │ │ │ \──────/ │
└──────────────┘ └──────────────┘ └──────────────┘ └──────────────┘

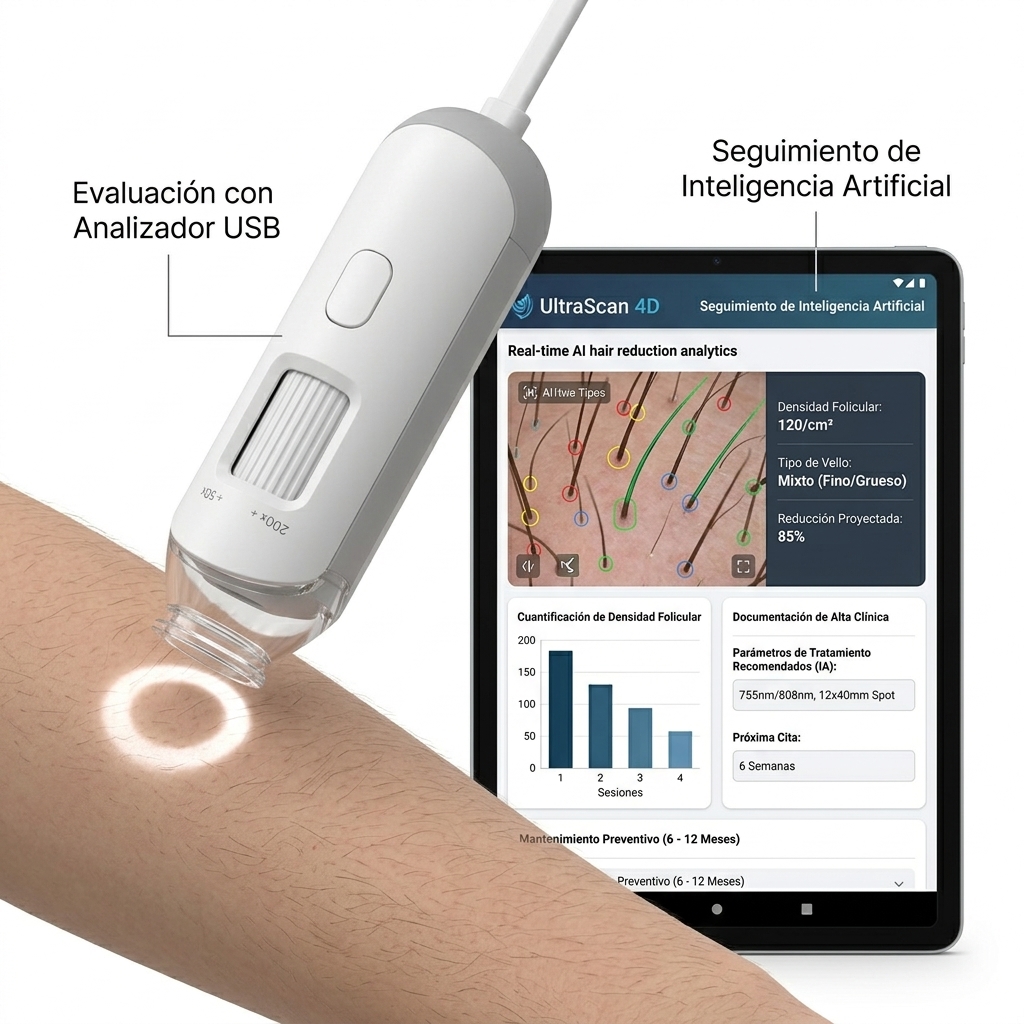

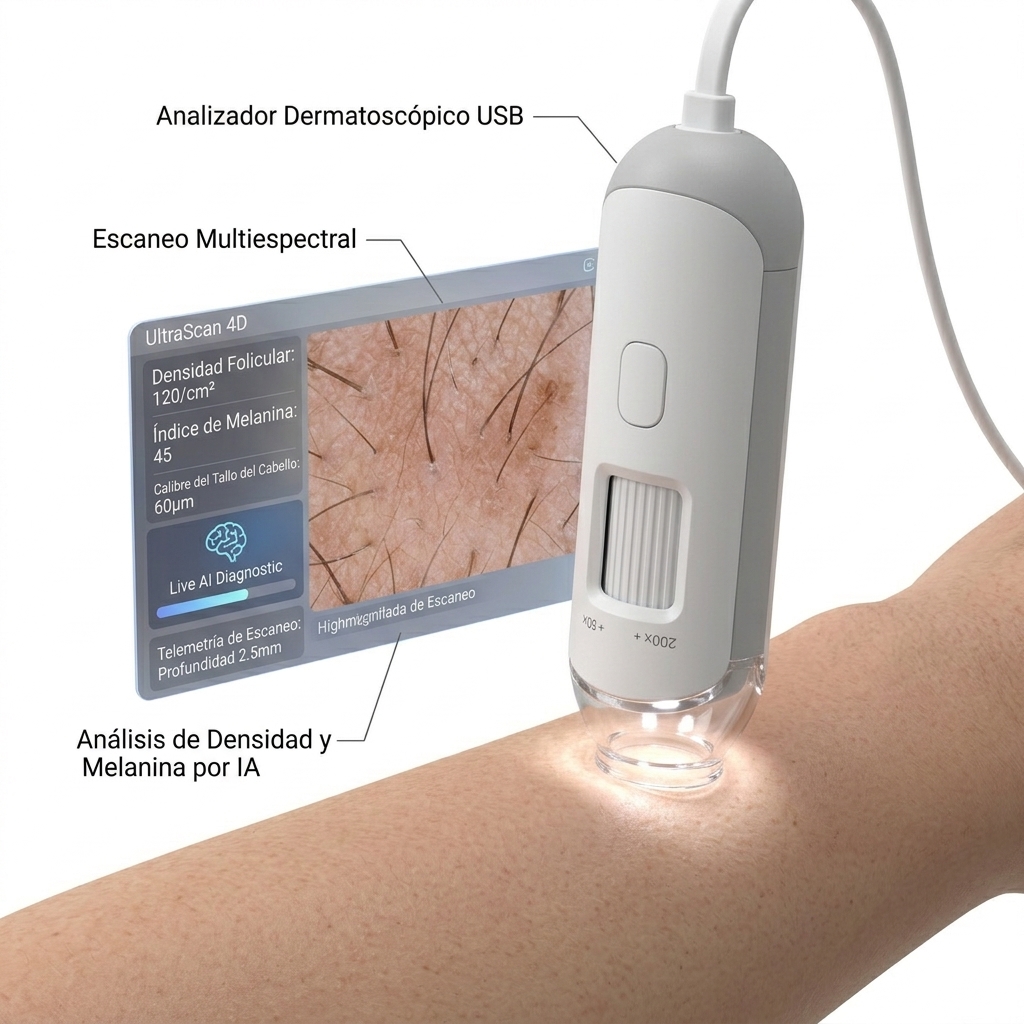

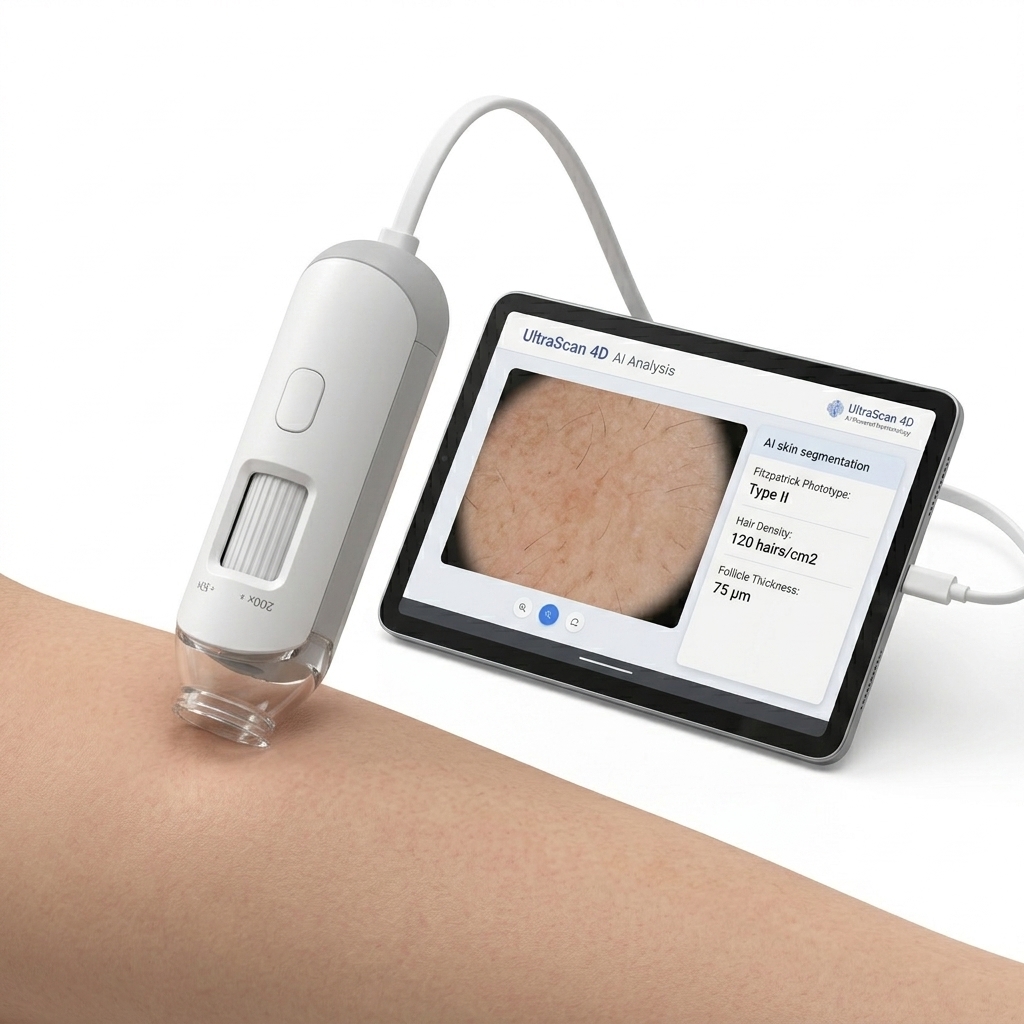

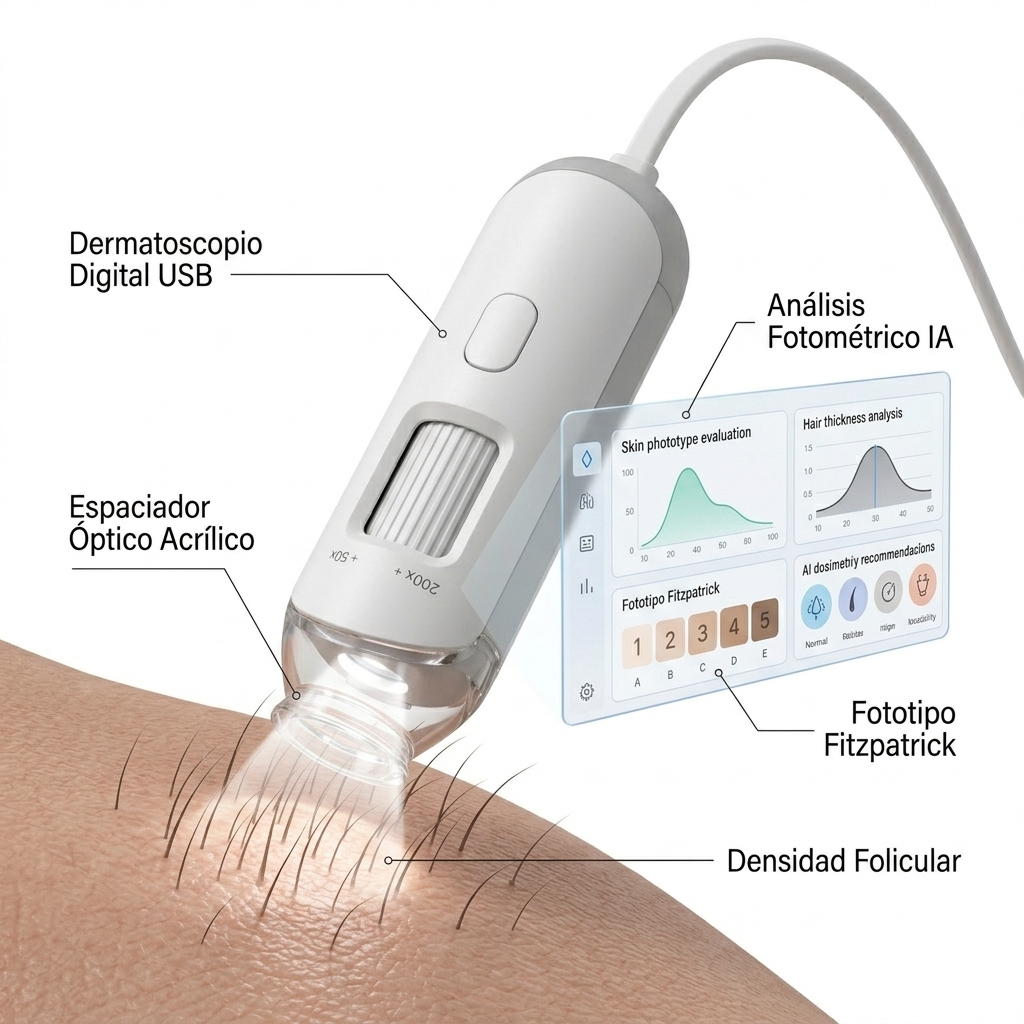

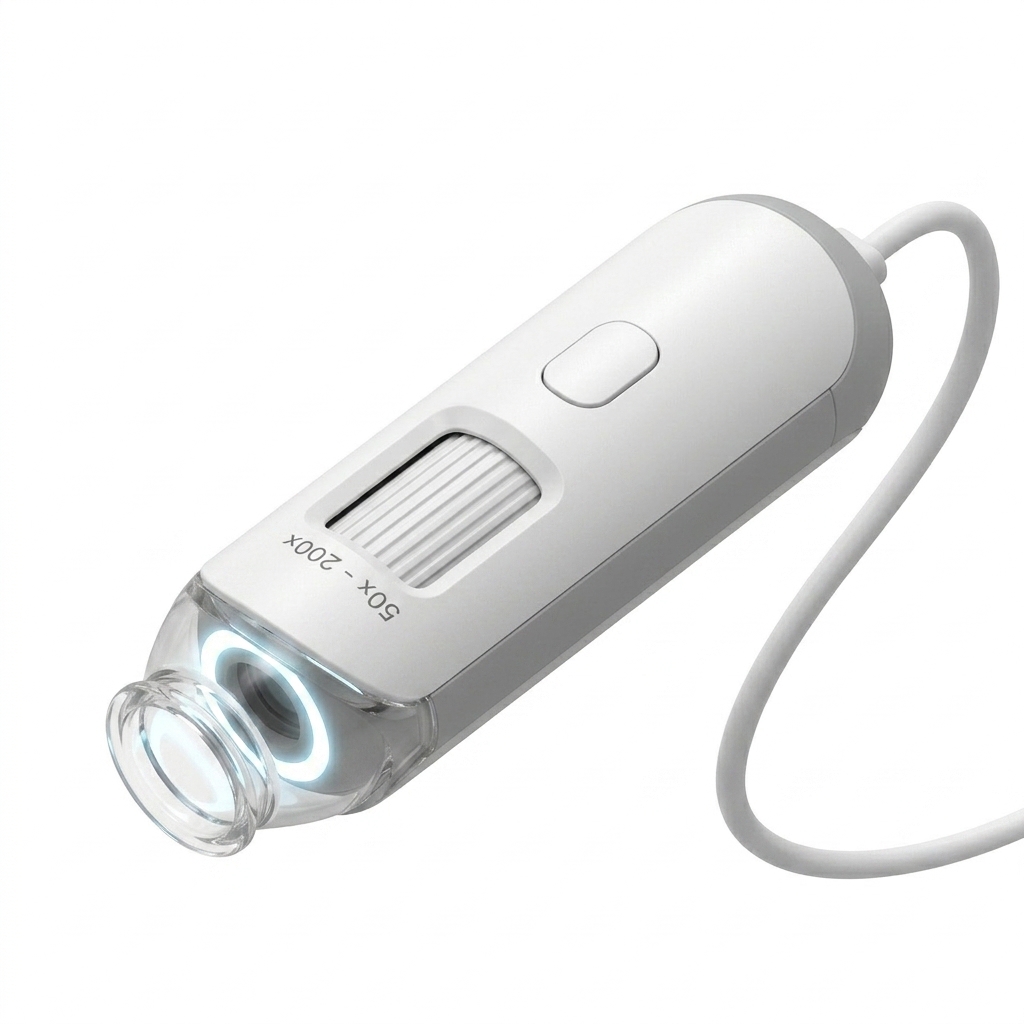

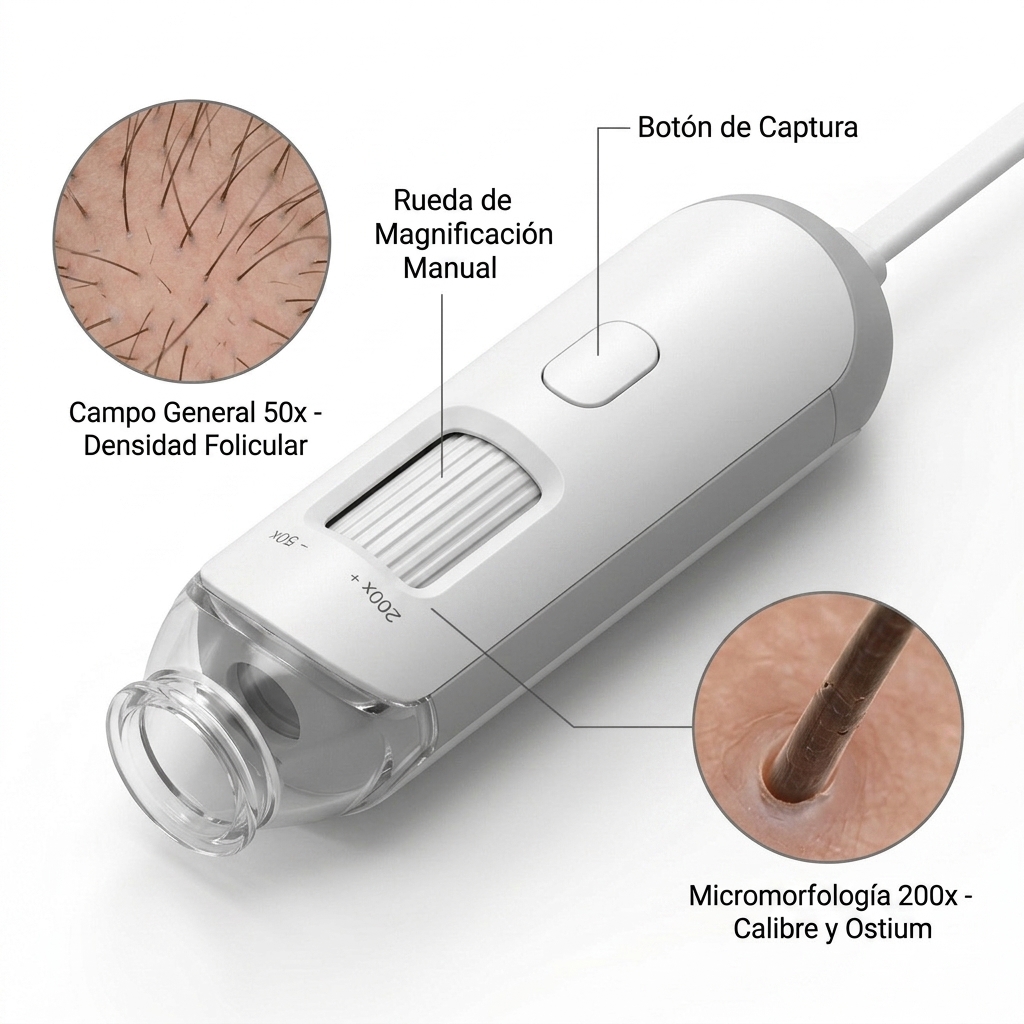

Áreas Amplias Áreas Medias Áreas Pequeñas Alta Precisión3. Cámara Dermatoscópica USB con Inteligencia Artificial (Analizador Cutáneo)

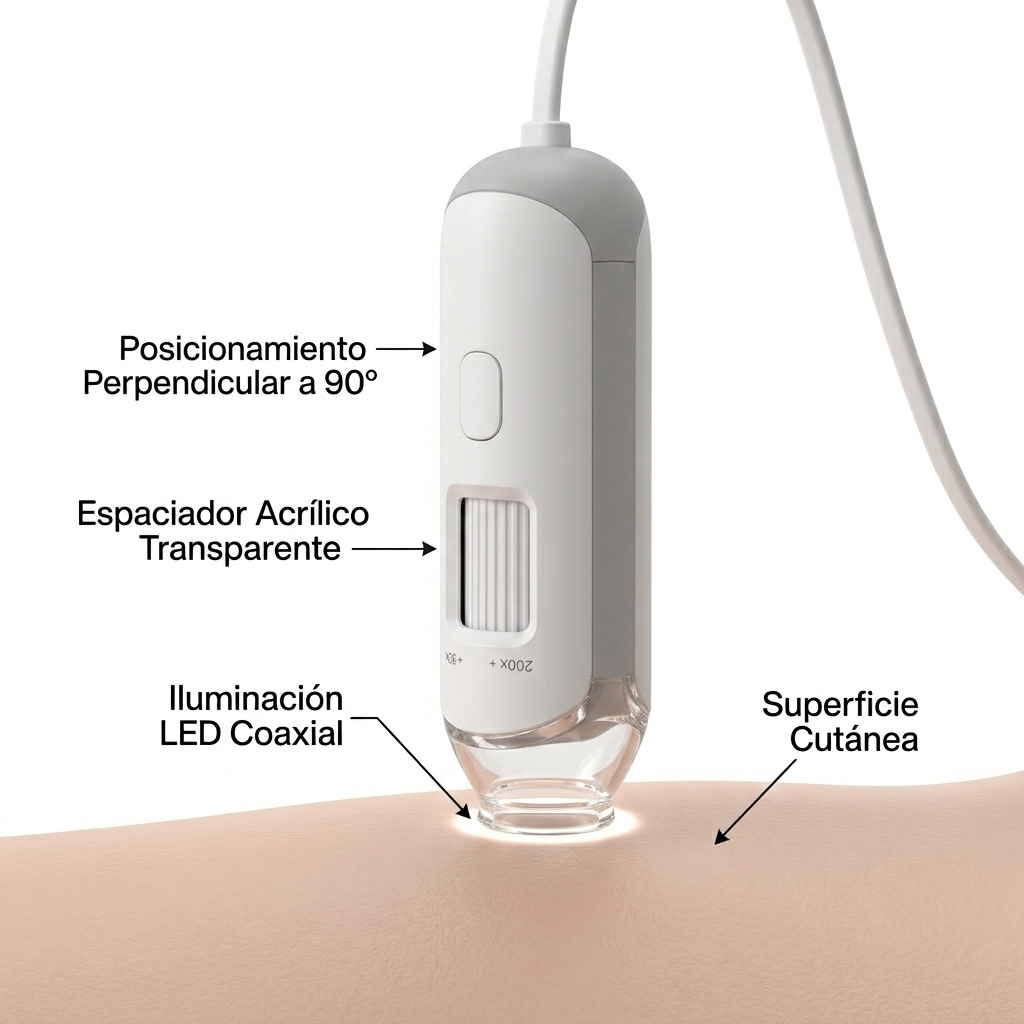

Instrumento óptico digital de mano para diagnóstico y seguimiento dérmico. Consta de un sensor de alta definición rodeado por una corona de micro-LEDs de luz blanca fría y una rueda de ajuste focal mecánico que permite magnificaciones continuas de 50x a 200x. Se conecta directamente a la unidad para transmitir imágenes del folículo piloso, la pigmentación basal y el grosor del pelo al módulo de software.

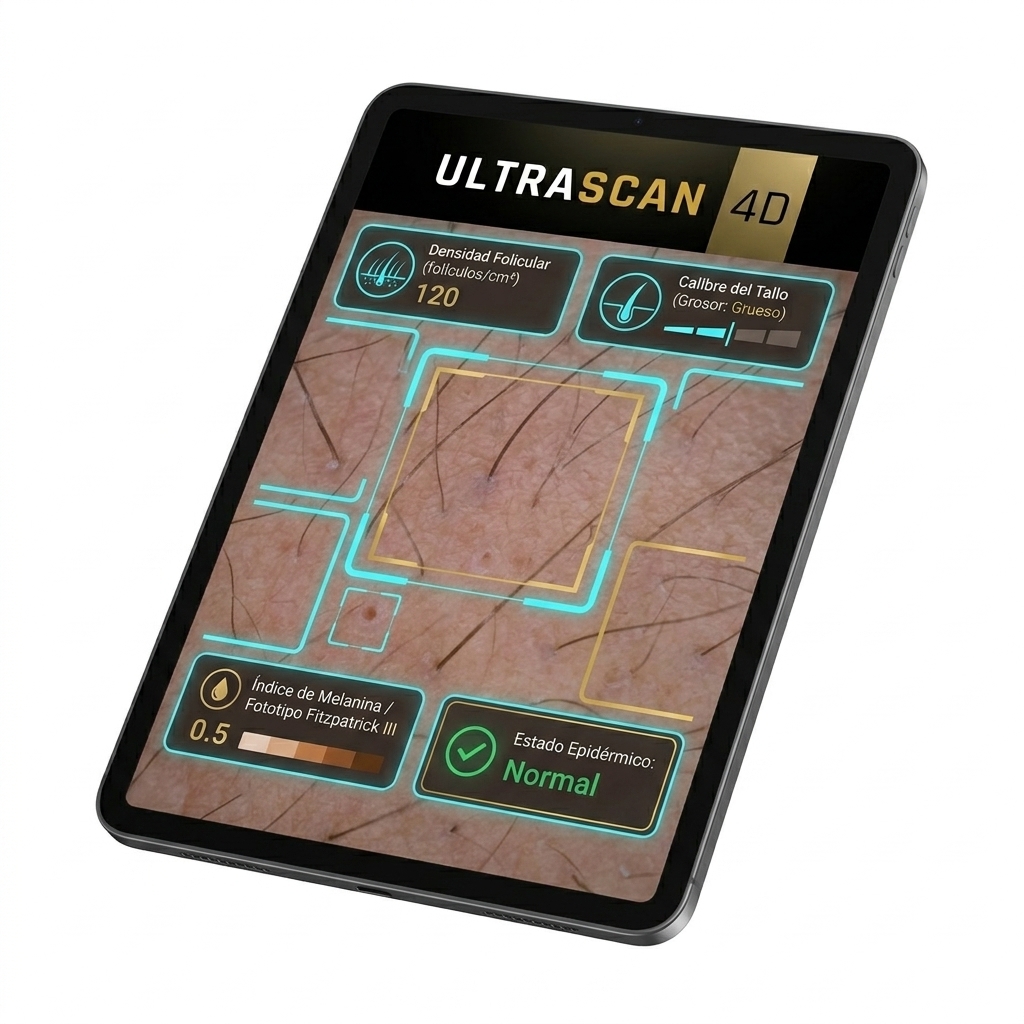

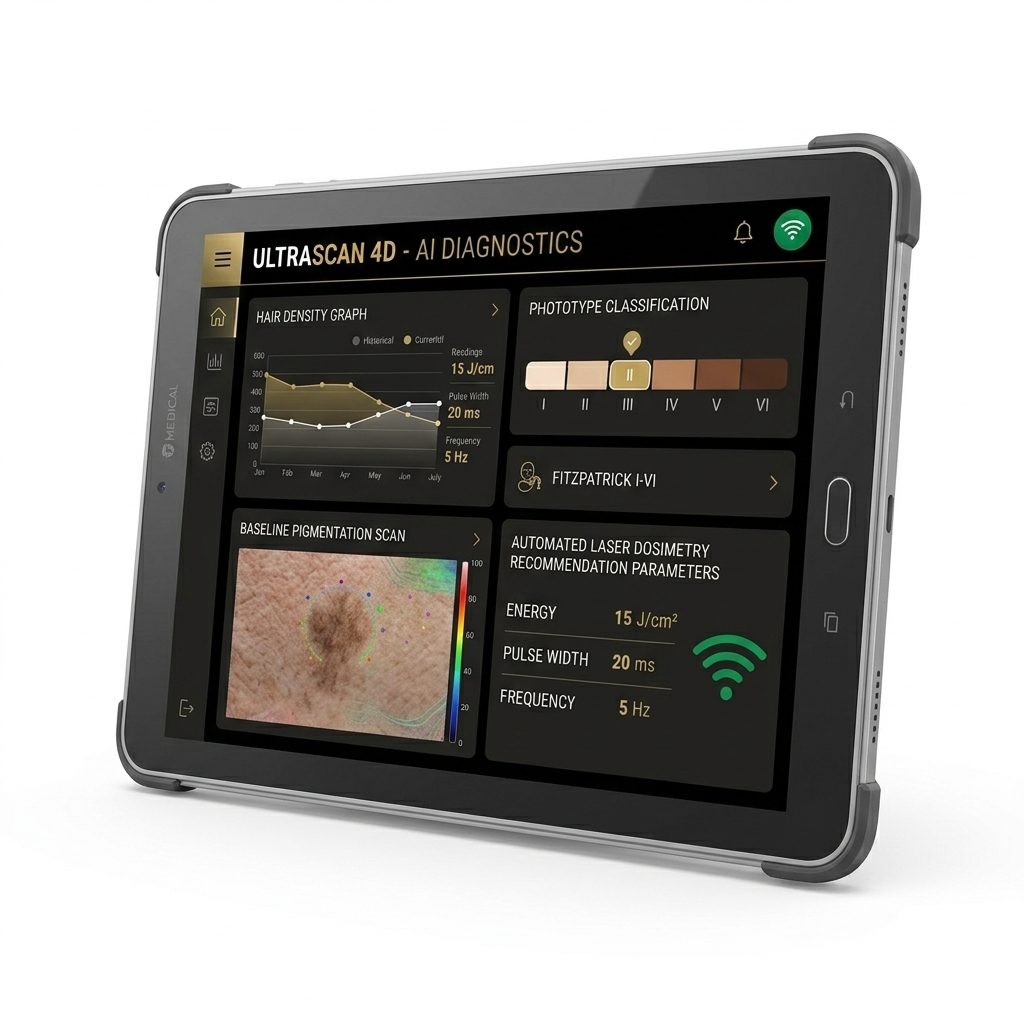

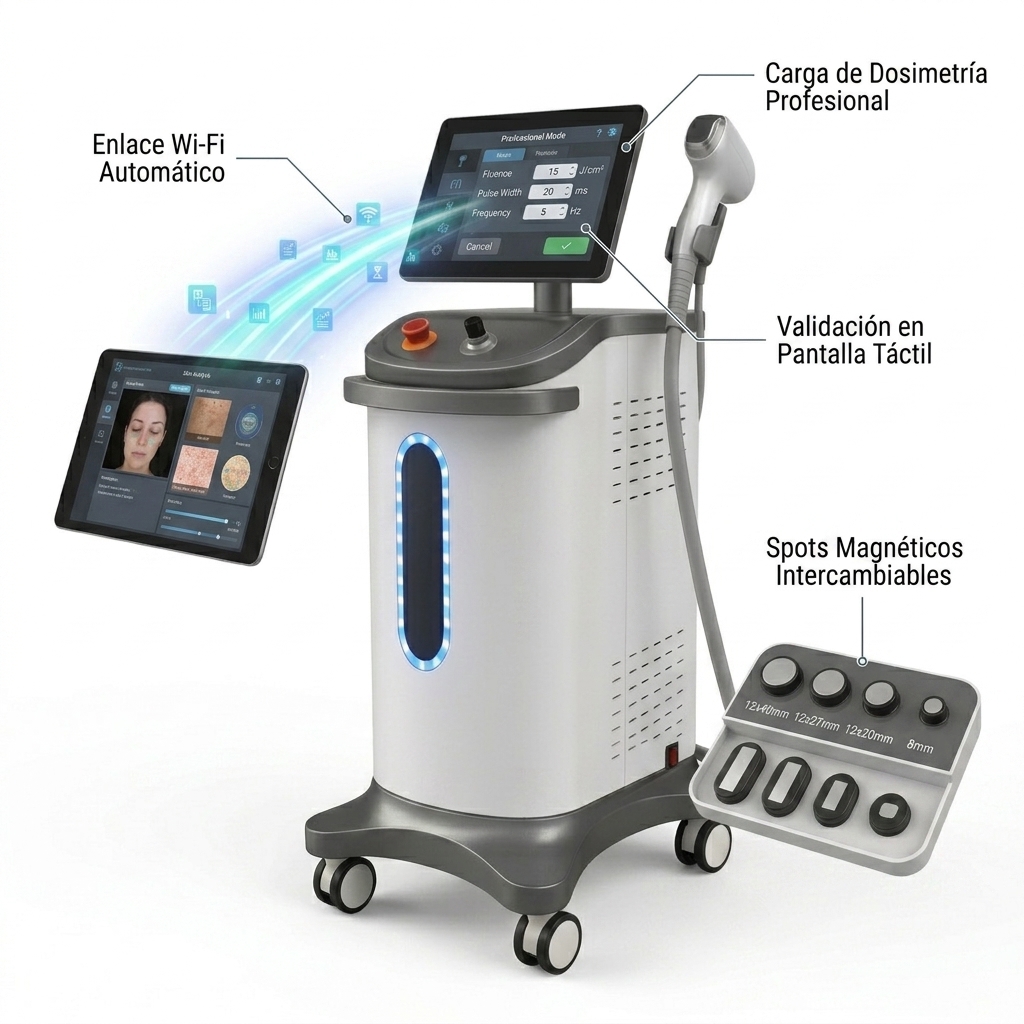

4. Plataforma de Software y Aplicación Android de Telediagnóstico
Software clínico integrado con conectividad Wi-Fi bidireccional que procesa las imágenes capturadas por el analizador dermatoscópico mediante algoritmos de visión artificial. El sistema clasifica el fototipo, evalúa la densidad del pelo y transfiere automáticamente los parámetros sugeridos de fluencia, duración de pulso y frecuencia a la pantalla principal del equipo.

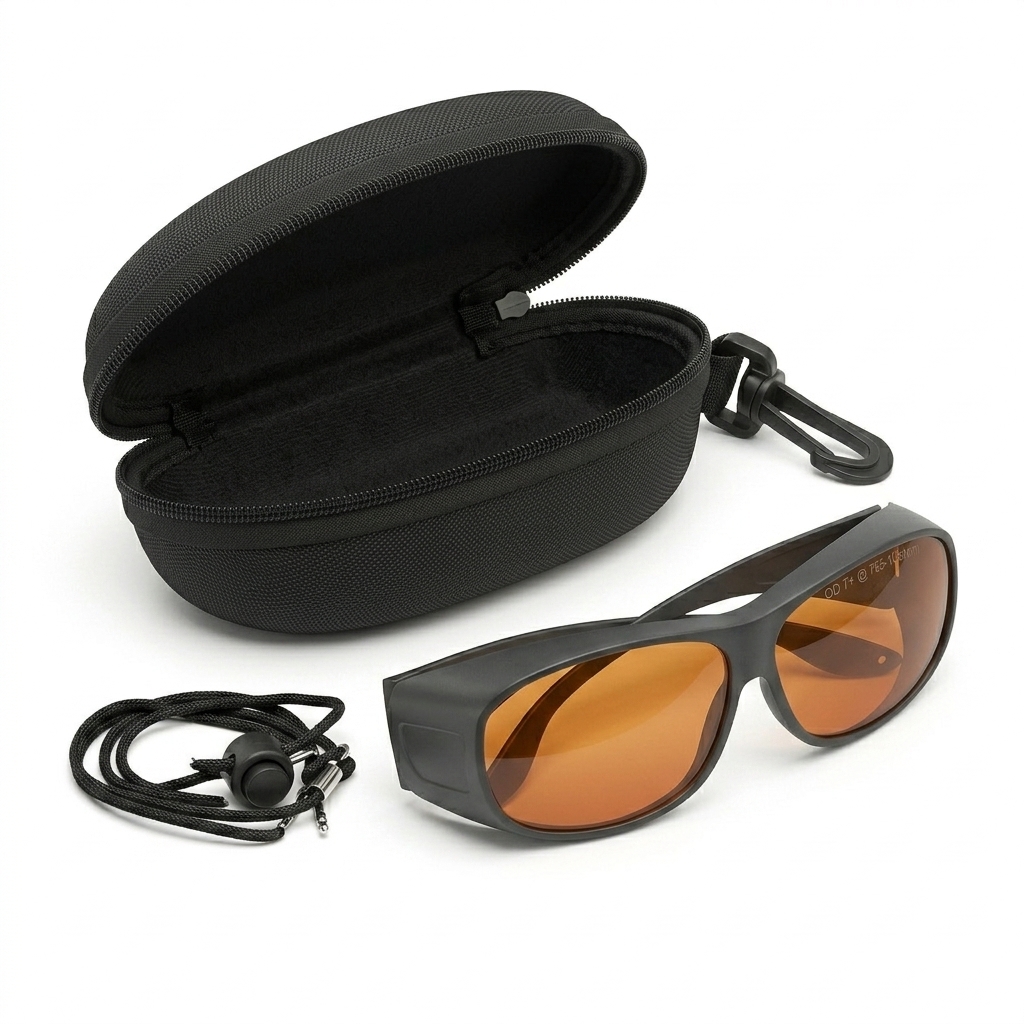

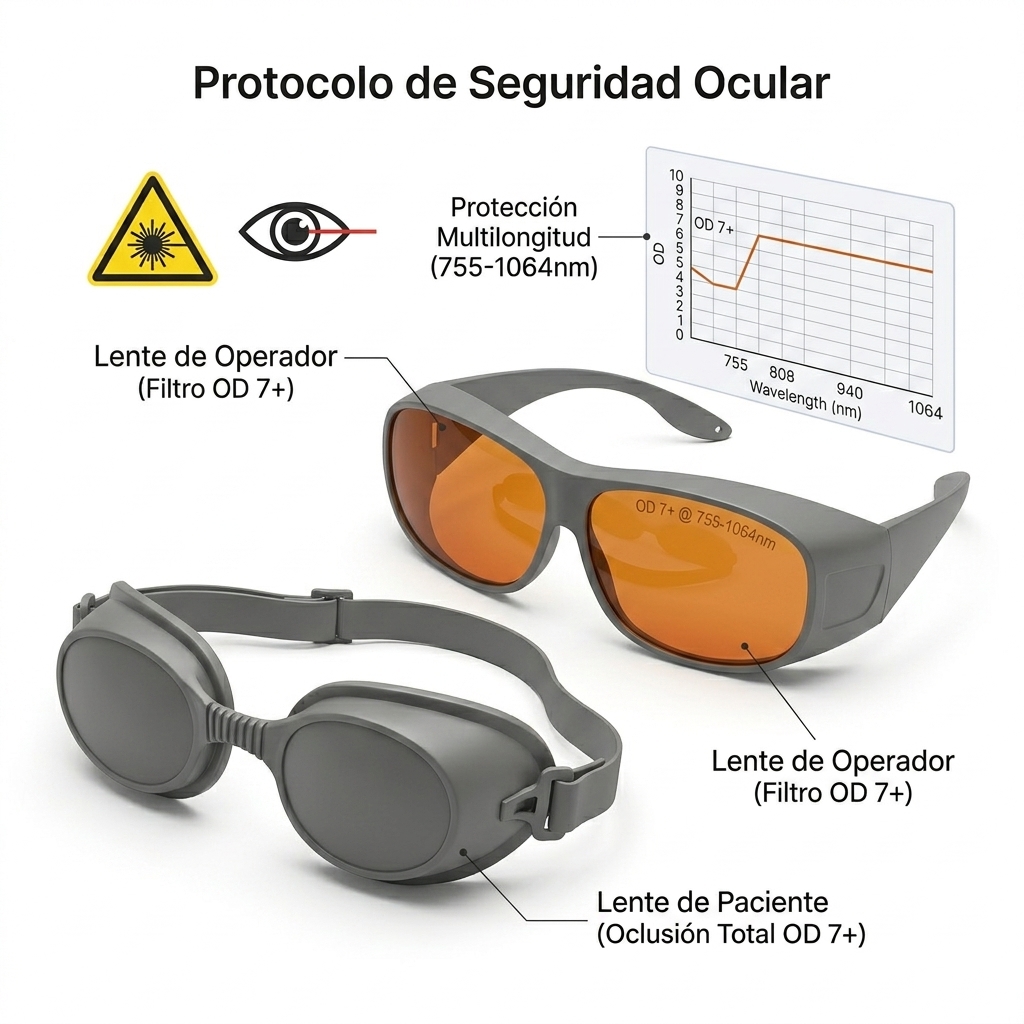

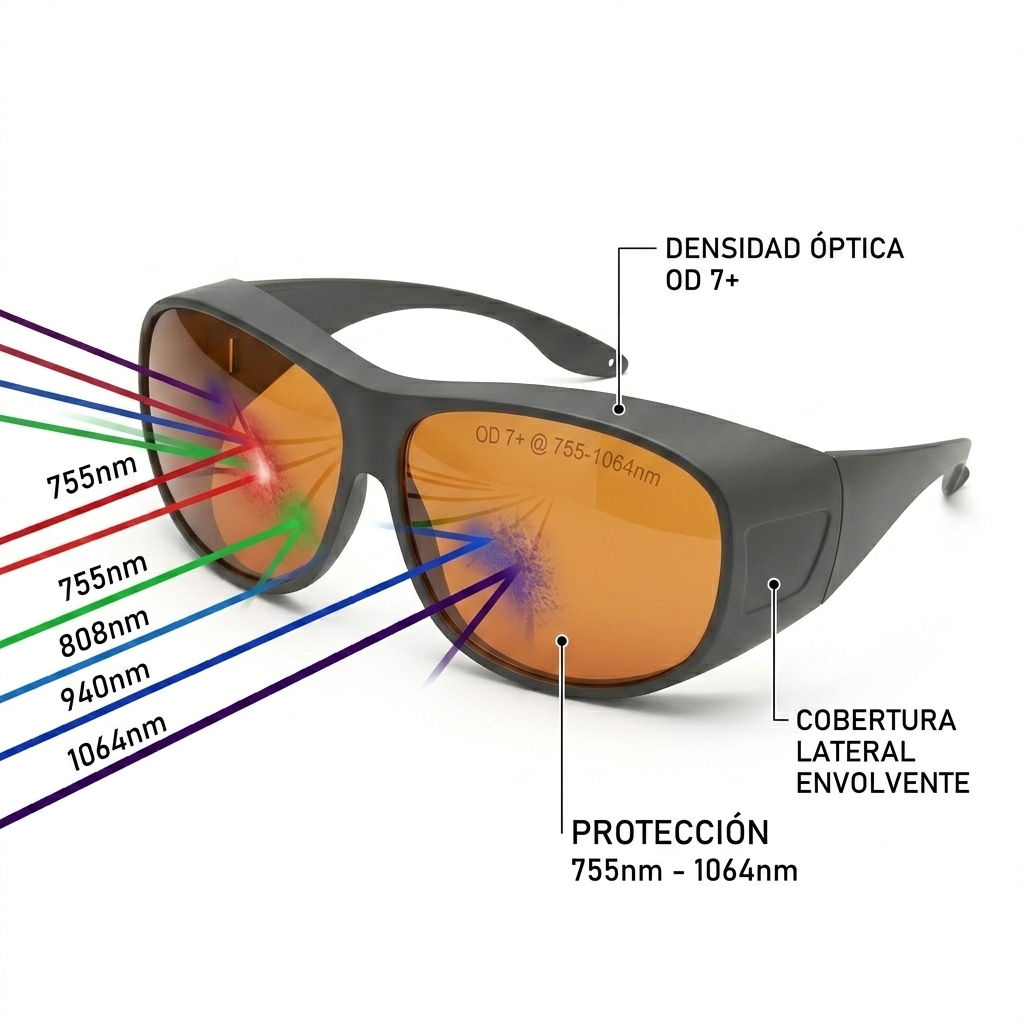

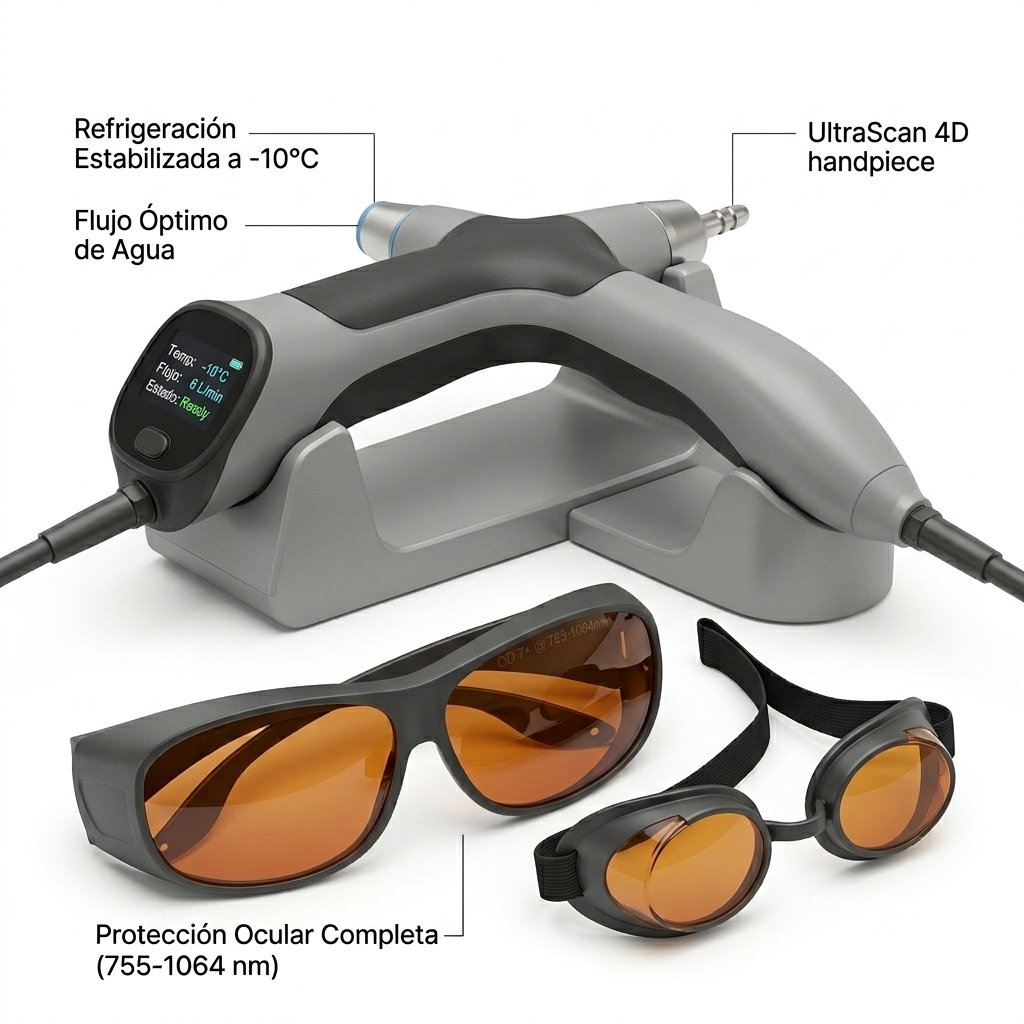

5. Gafas de Protección Ocular para el Operador
Gafas protectoras envolventes diseñadas con polímero filtrante de tonalidad naranja/ámbar, provistas de escudos laterales y densidad óptica certificada OD 7+ para el rango espectral de 755 nm a 1064 nm. Atenúan la radiación difusa y los reflejos accidentales sin restringir el campo visual del especialista. Se entregan con estuche rígido y cordón de retención.

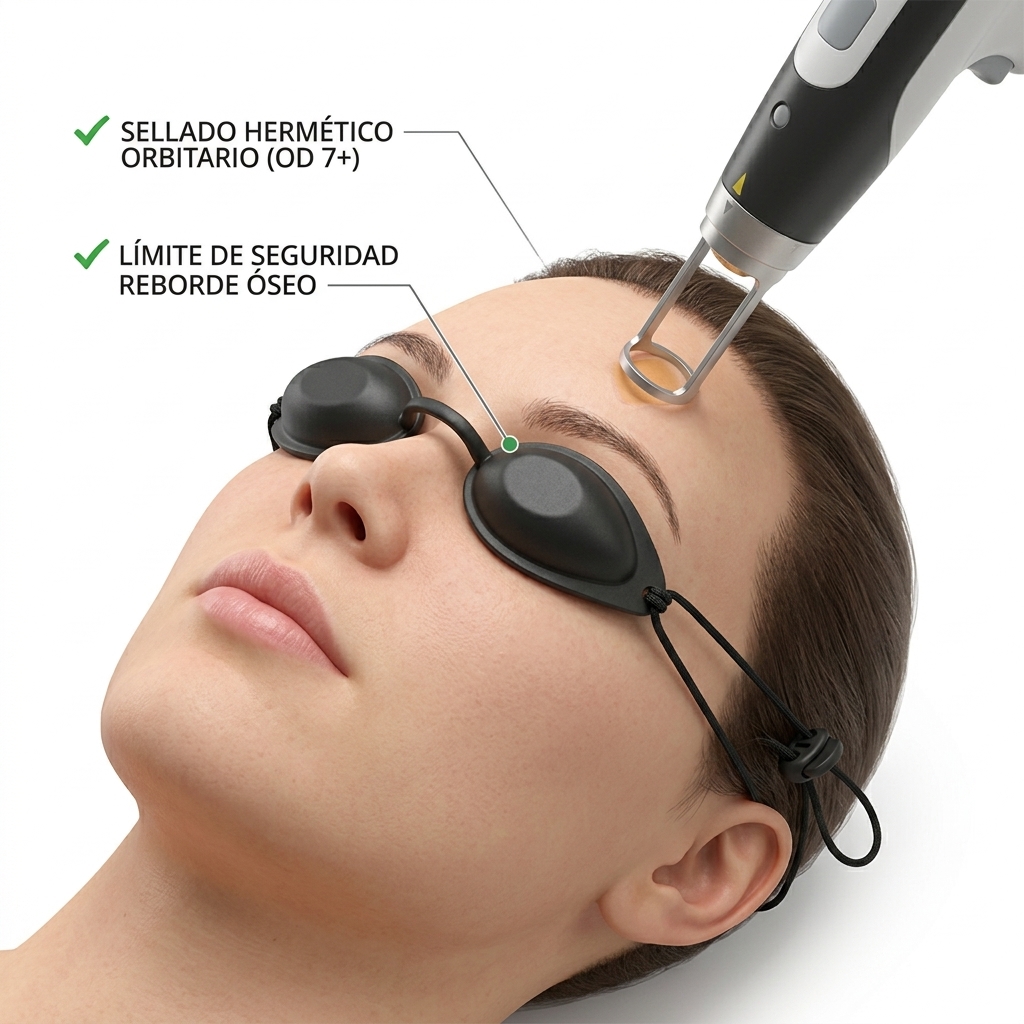

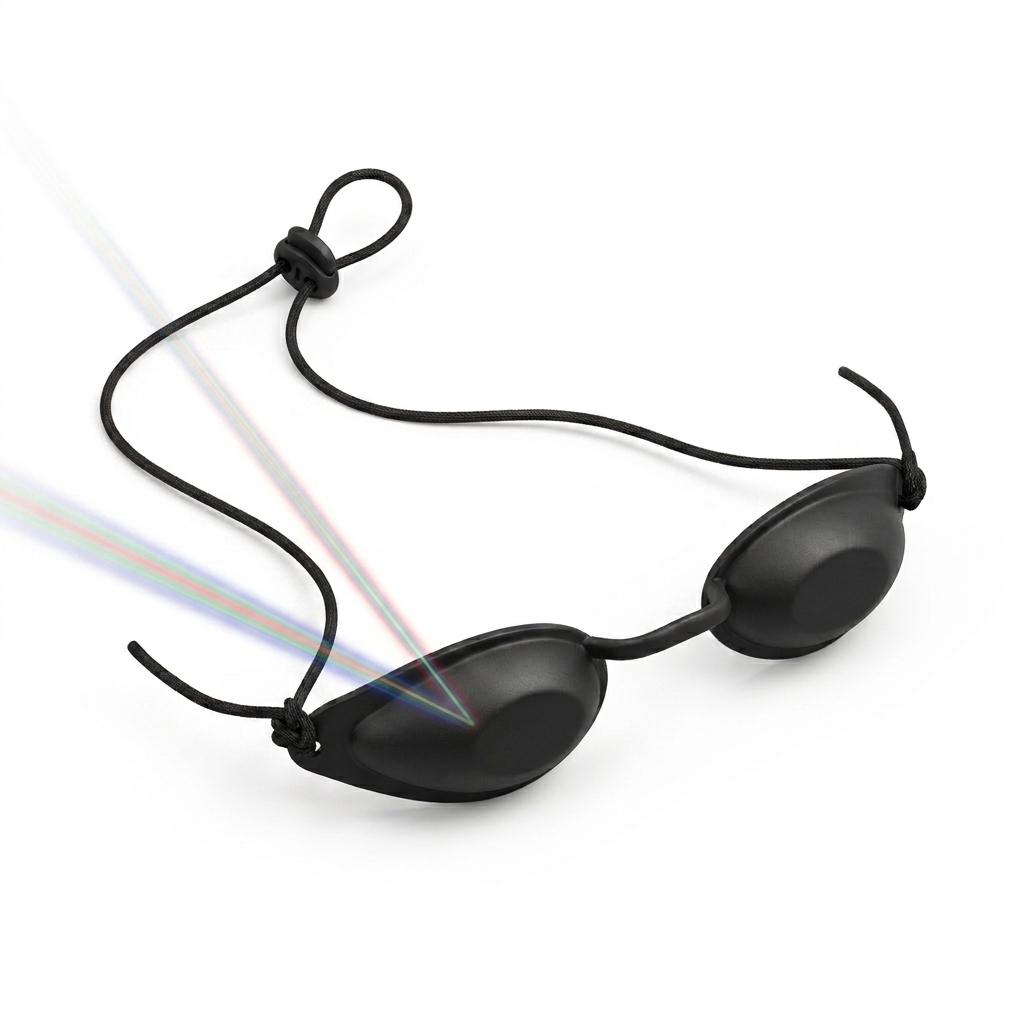

6. Protector Ocular Opaco para el Paciente
Copas anatómicas herméticas de elastómero médico flexible de alta densidad. Su diseño ocluye el 100% de la radiación directa e indirecta en todo el espectro electromagnético del equipo. Cuentan con un puente nasal maleable y un cordón elástico regulable mediante prisionero de bloqueo para evitar desplazamientos accidentales durante el procedimiento.

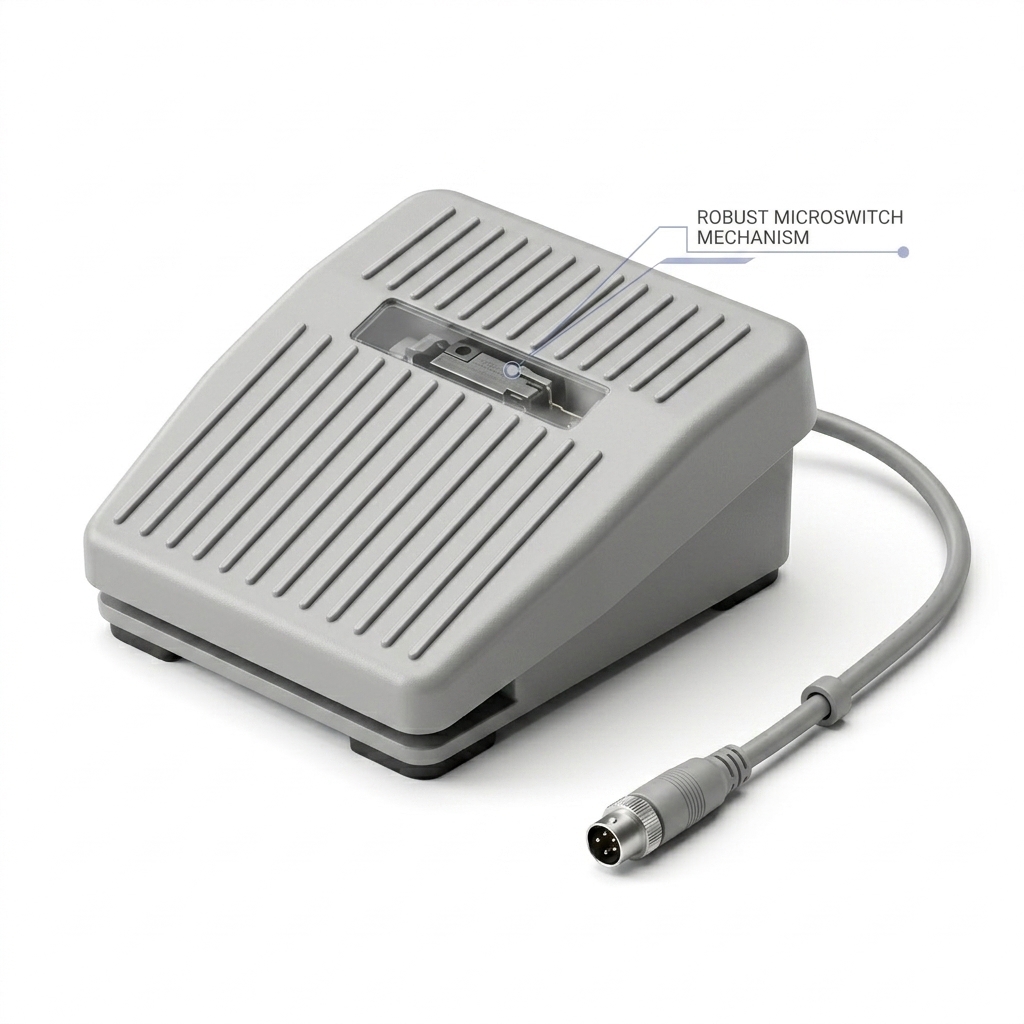

7. Pedal Electromecánico de Accionamiento
Interruptor de pie fabricado en polímero industrial gris con base antideslizante y superficie estriada. Emplea un microinterruptor de contacto momentáneo normalmente abierto (NO), permitiendo habilitar o suspender la emisión láser con las manos libres como método de control alternativo o redundante al gatillo del manípulo.

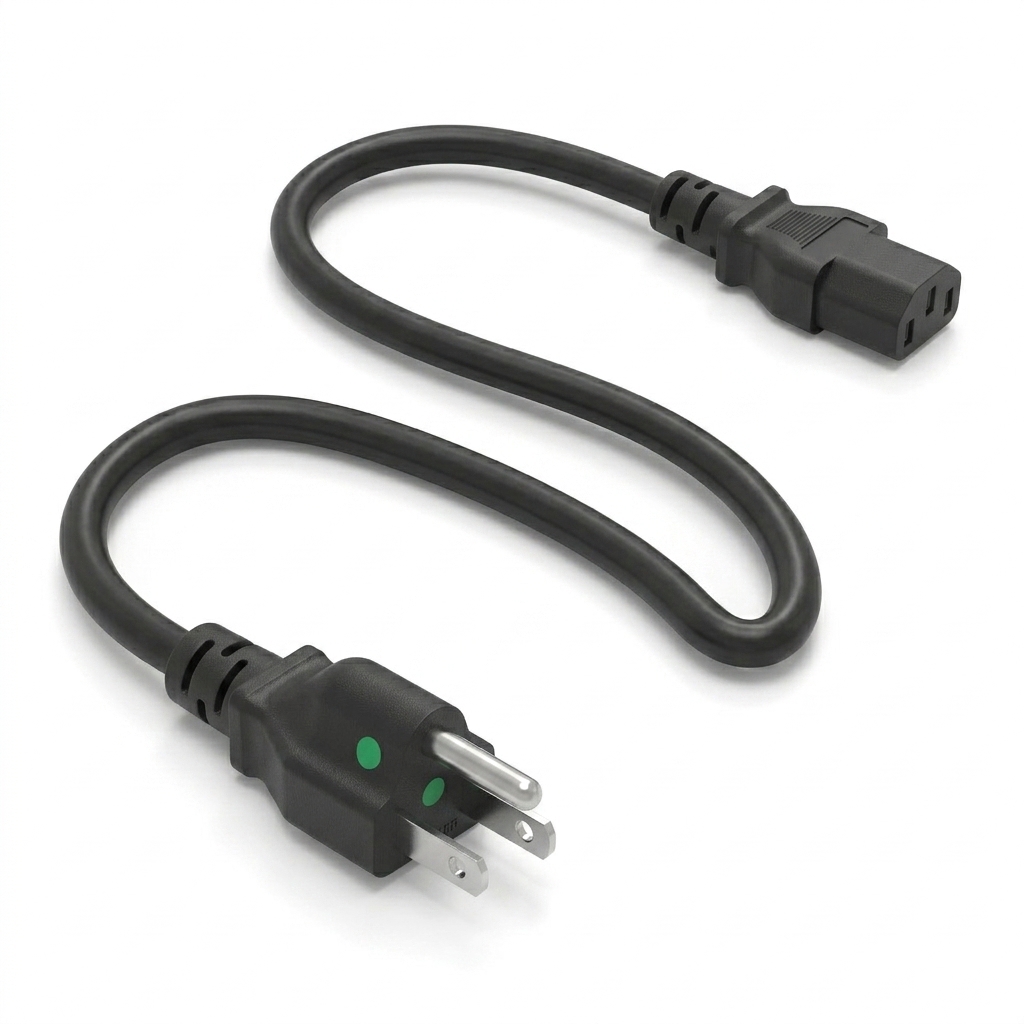

8. Cable de Alimentación Eléctrica de Grado Médico
Línea eléctrica de alta resistencia certificada para cargas continuas de corriente alterna. Cuenta con un conector hembra terminal tipo IEC 320 C13 para inserción en el chasis del equipo y una clavija macho tipo NEMA 5-15P con terminal de conexión a tierra para redes de 110 VAC / 60 Hz.

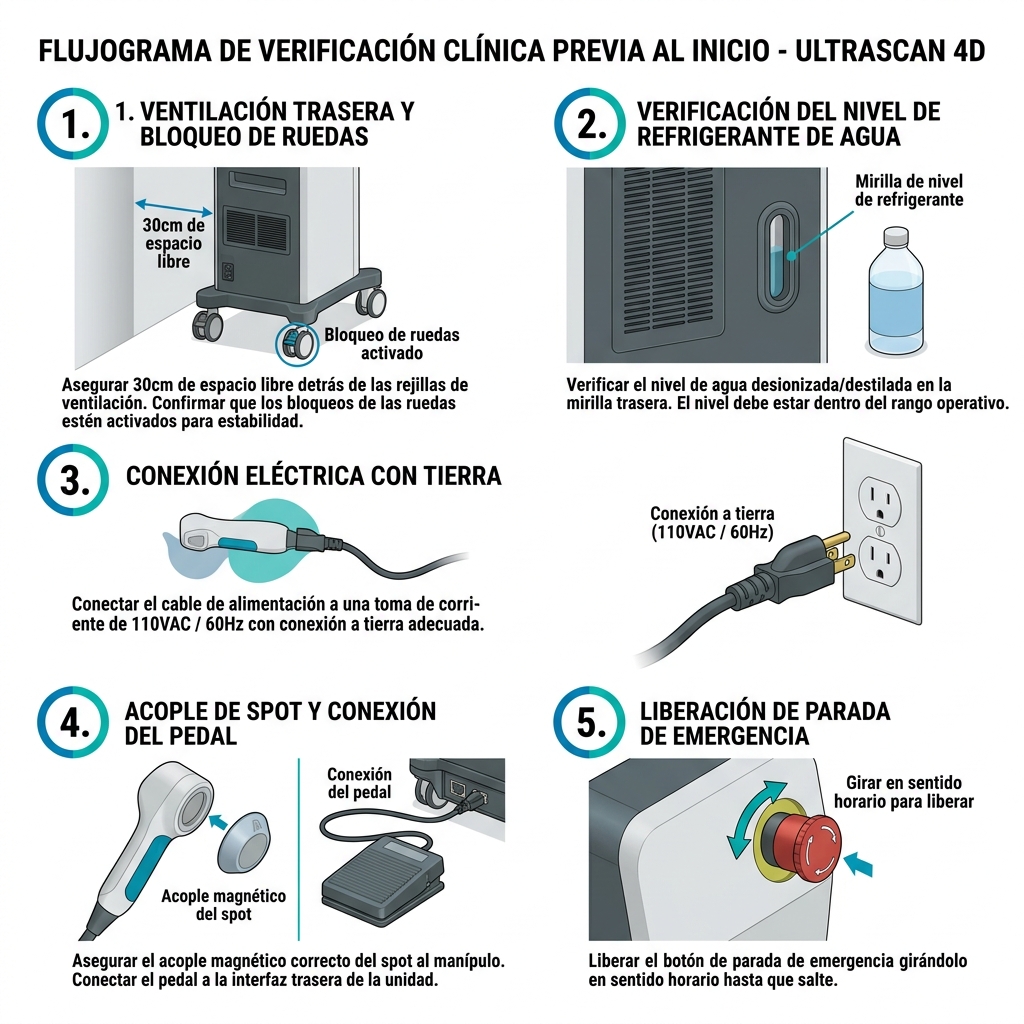

Protocolo de Verificación e Inspección Previa al Encendido
Antes de proceder a la energización inicial del sistema UltraScan 4D, el operador deberá realizar de forma obligatoria la siguiente lista de comprobaciones mecánicas, ópticas y de fluidos:
[ PASO 1: Inspección Periférica ] ──> Verificar espacio libre de 30 cm en rejillas
de ventilación y firmeza de ruedas.
│
▼
[ PASO 2: Circuito Hidráulico ] ──> Confirmar nivel de agua desionizada/destilada
en el indicador del tanque posterior.
│
▼
[ PASO 3: Línea de Alimentación ] ──> Conectar clavija NEMA 5-15P a toma de pared
dedicada con polo a tierra verificado.
│
▼
[ PASO 4: Acople de Accesorios ] ──> Conectar pedal, cámara analizadora y fijar
el spot magnético adecuado en el manípulo.
│
▼
[ PASO 5: Bloqueo de Seguridad ] ──> Verificar que el botón de parada de emergencia
esté liberado (girar en sentido horario).- Inspección del fluido refrigerante: Se deberá comprobar que el depósito contenga agua destilada o desionizada en el nivel adecuado mediante el visor posterior. Queda estrictamente prohibido operar el equipo con agua corriente o con niveles por debajo del mínimo indicado.
- Integridad de la ventana óptica: El profesional deberá inspeccionar el cristal de zafiro del spot magnético en uso, asegurándose de que esté libre de polvo, fisuras o residuos de gel carbonizado.
- Pregunta de anclaje para asistente virtual de capacitación: ¿Ha verificado el especialista el acople mecánico del spot magnético correspondiente y la liberación del botón de parada de emergencia antes de accionar la llave de encendido?
- Conexión a tierra: Se deberá constatar que la línea de 110 VAC provenga de un circuito estabilizado con conexión a tierra funcional, evitando el uso de adaptadores o extensiones domésticas.
- El operador y los presentes en la sala deberán colocarse los protectores oculares específicos (OD 7+ para el personal y protectores opacos para el paciente) previo al paso de la máquina al estado Ready.
Fundamentación Física y Teoría Biológica de Funcionamiento
2. Fundamentación Física y Teoría Biológica de Funcionamiento

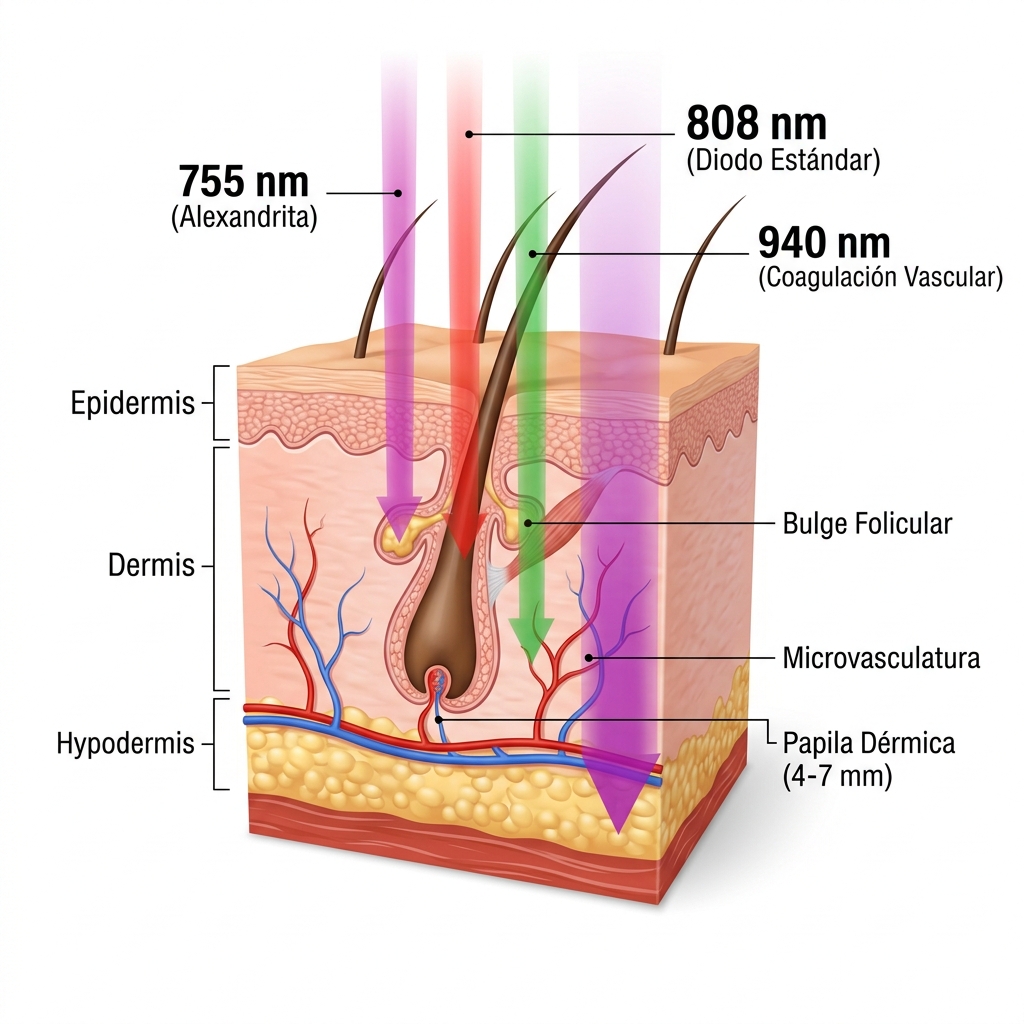

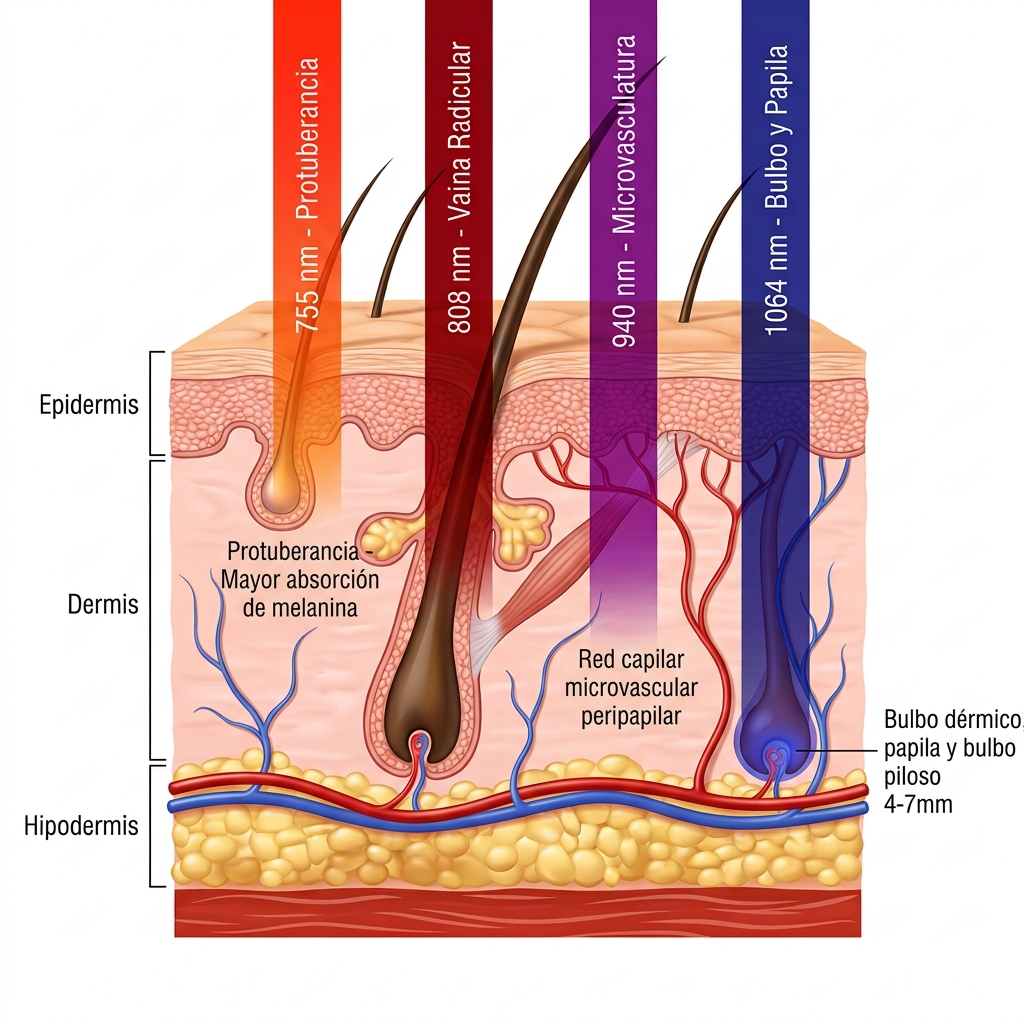

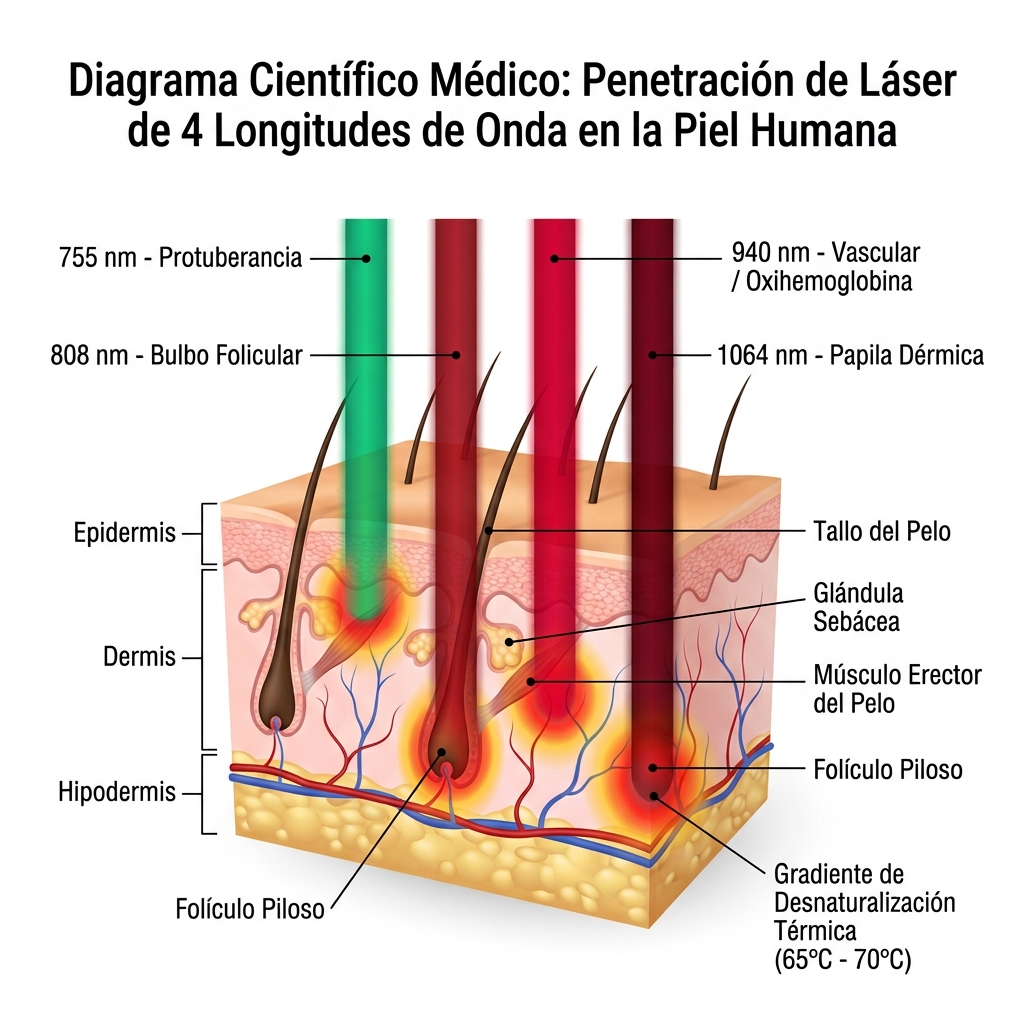

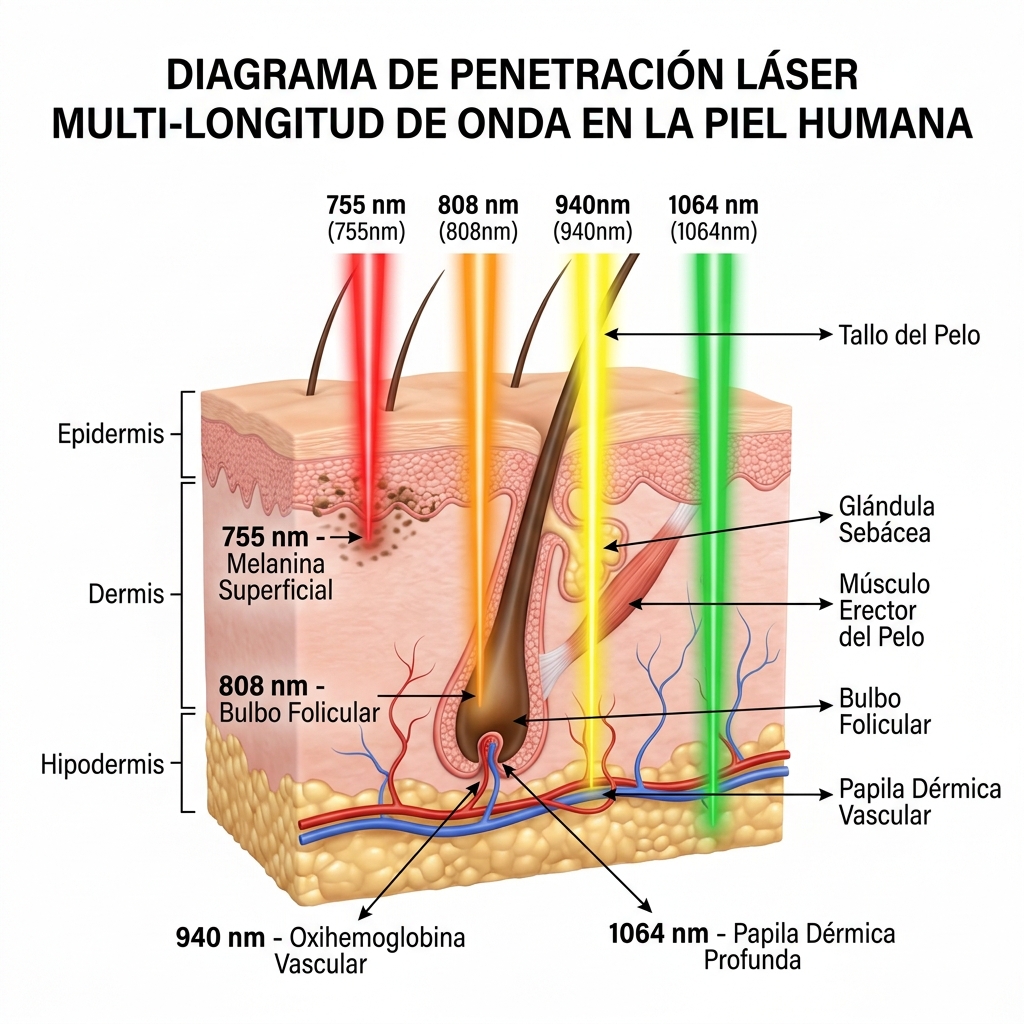

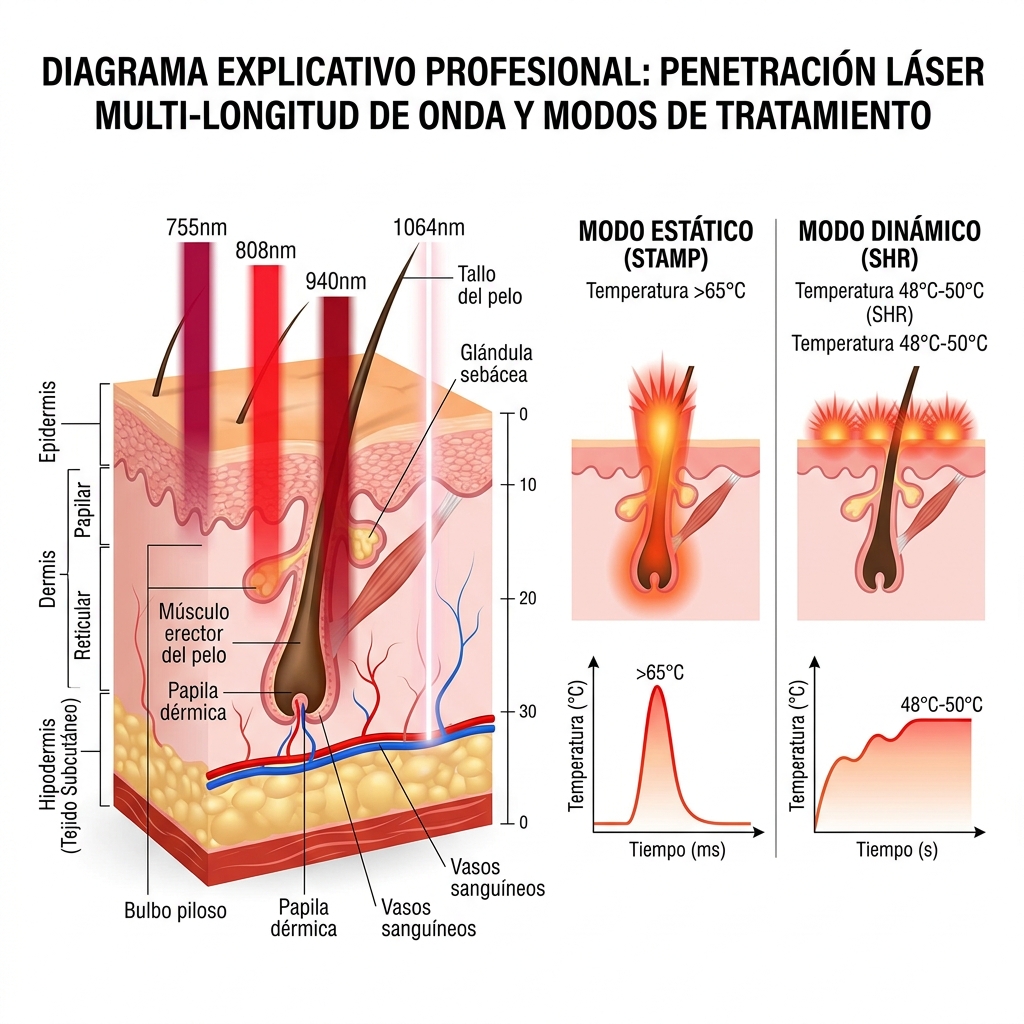

Fundamentación Óptica y Física Cuántica del Diodo Multilongitud de Onda
La emisión láser en plataformas semiconductoras de estado sólido se fundamenta en la recombinación radiativa de pares electrón-hueco dentro de una unión p-n polarizada directamente. En el sistema UltraScan 4D, el conjunto emisor está constituido por un módulo interno de 16 barras semiconductoras que entregan 1.600 W de potencia óptica pura, alimentadas por una fuente de poder con capacidad de hasta 4.500 W. A diferencia de las fuentes monocromáticas convencionales, esta arquitectura integra matrices semiconductoras microestructuradas capaces de generar simultáneamente una emisión cuádruple coherente, colimada y espacialmente superpuesta en cuatro longitudes de onda específicas: 755 nm, 808 nm, 940 nm y 1064 nm.
755 nm 808 nm 940 nm 1064 nm
(Alta absorción (Equilibrio óptico: (Absorción vascular: (Baja absorción
en eumelanina) melanina + profundidad) oxihemoglobina/agua) epidérmica/profundo)
| | | |
v v v v
[Epidermis / Dermis superficial] -> Bulge folicular superior
[Dermis media] -> Vástago y matriz
[Microvasculatura perifolicular]
[Papila dérmica]La interacción de cada componente del espectro con los cromóforos diana dérmicos responde a propiedades biofísicas diferenciales:
- Longitud de onda de 755 nm (Banda de Alexandrita): Presenta el coeficiente de extinción óptica más elevado por eumelanina en el espectro del infrarrojo cercano. Su coeficiente de dispersión dérmica es moderadamente alto, confinando la mayor densidad energética en las capas dérmicas papilares y reticulares superficiales. Resulta indispensable para la destrucción de folículos pilosos miniaturizados, vello residual fino y vello con concentraciones moderadas de pigmento en fototipos I, II y III de Fitzpatrick.
- Longitud de onda de 808 nm (Banda Estándar de Oro): Presenta una absorción cromofórica óptima que equilibra una penetración tisular media a profunda con una captación melanocítica elevada. Penetra a través de la dermis reticular media, alcanzando con alta densidad de flujo la protuberancia folicular (bulge) y la porción media del folículo en fototipos I al IV.
- Longitud de onda de 940 nm (Banda de Coagulación Vascular Perifolicular): Coincide con un pico secundario de absorción de la oxihemoglobina y una moderada interacción con las moléculas de agua intersticial. Su objetivo fisiológico primordial no reside exclusivamente en la melanina del tallo, sino en la microvasculatura nutricia perifolicular. La absorción de energía por la oxihemoglobina intravascular induce la fototermólisis de las asas capilares que nutren la papila dérmica, provocando la isquemia focal del folículo y bloqueando la angiogénesis reparadora.
- Longitud de onda de 1064 nm (Banda Nd:YAG): Se caracteriza por exhibir el coeficiente de absorción de melanina más bajo del conjunto y el nivel de dispersión óptica (scattering) más reducido dentro del tejido dérmico. Esto le confiere una profundidad de penetración superior que alcanza la hipodermis superficial (entre 4 mm y 7 mm de profundidad). Esta longitud de onda minimiza la competencia de la melanina presente en la capa basal epidérmica, siendo el componente que otorga seguridad terapéutica en fototipos cutáneos altos (V y VI) y permitiendo el abordaje de folículos de implantación profunda en regiones como el mentón, la espalda, las axilas y la zona íntima.
La emisión simultánea de estas cuatro longitudes de onda en un solo pulso crea un perfil de absorción volumétrica continua a lo largo de todo el trayecto folicular, desde el infundíbulo hasta la papila dérmica basal.

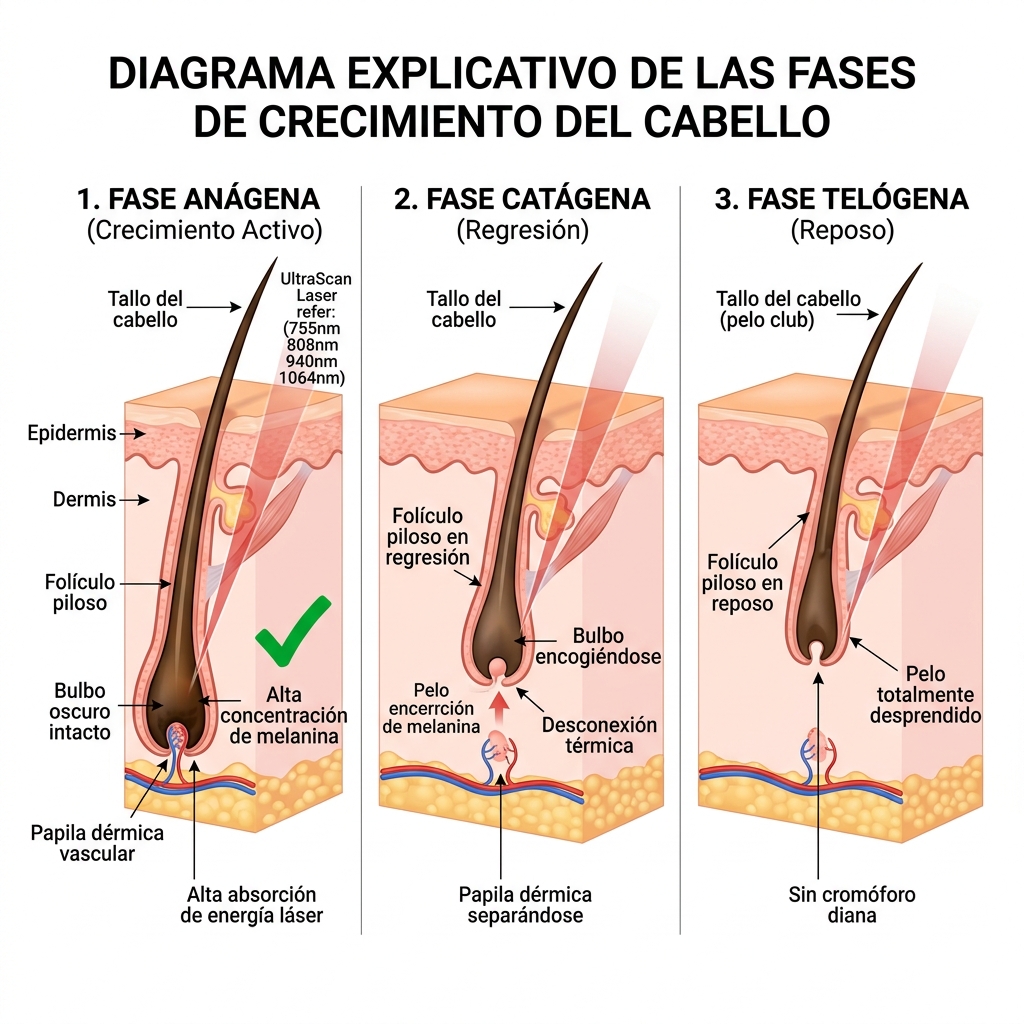

Teoría de la Fototermólisis Selectiva y Cinética Térmica Folicular
El mecanismo fundamental para la ablación irreversible de la unidad pilosebácea descansa en la teoría de la fototermólisis selectiva. Este principio físico establece que es posible generar daño térmico confinado a un blanco biológico microscópico determinado (cromóforo diana) sin provocar lesión colateral en los tejidos circundantes, siempre que la longitud de onda sea absorbida preferencialmente por el blanco y la duración del pulso sea menor o igual a su tiempo de relajación térmica (TRT).
El tiempo de relajación térmica se define matemáticamente como el tiempo requerido por una estructura calentada para disipar el 50% de su energía térmica hacia el tejido adyacente por conducción:
$$\text{TRT} \approx \frac{d^2}{16\kappa}$$
Donde $d$ representa el diámetro de la estructura anatómica y $\kappa$ es la difusividad térmica del tejido dérmico (aproximadamente $1.4 \times 10^{-7}\text{ m}^2/\text{s}$).

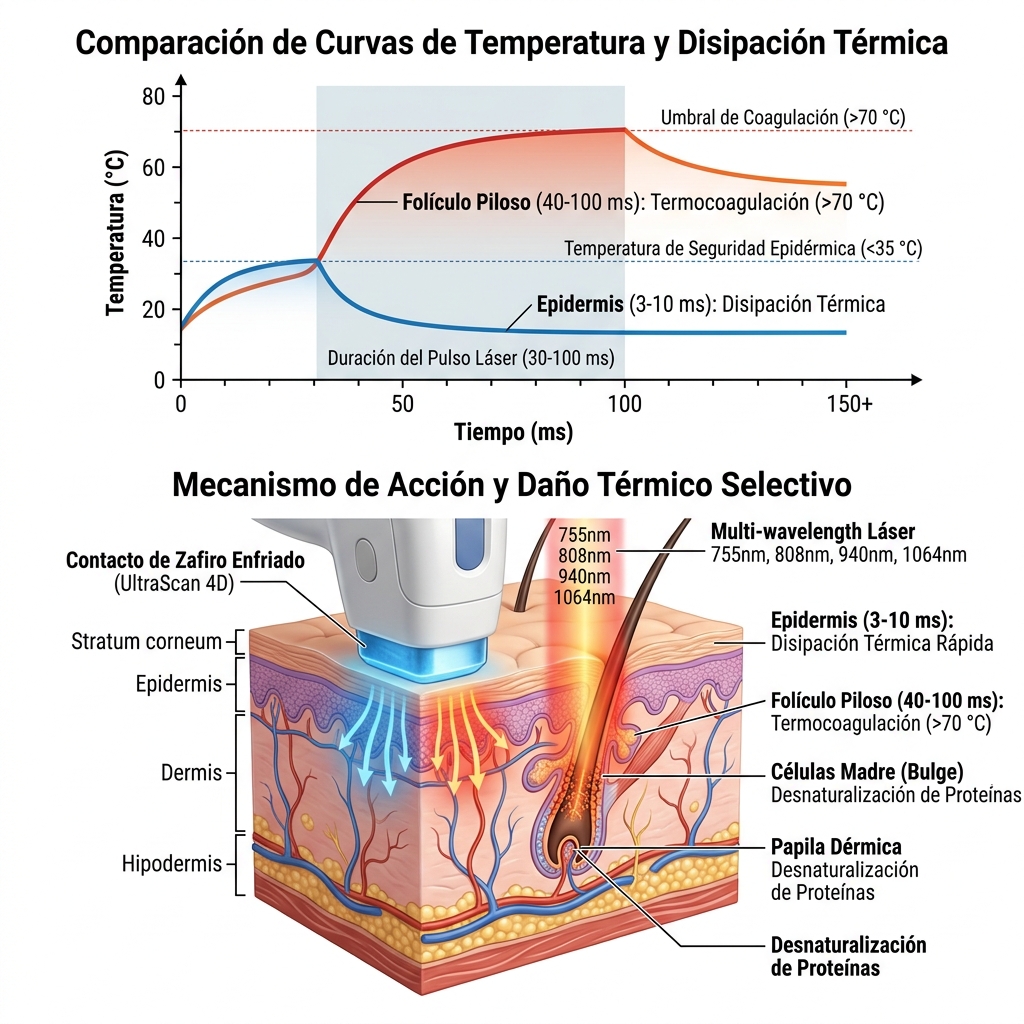

Cinética diferencial entre epidermis y unidad folicular
- Epidermis (Capa Basal Melánica): Su espesor biológico oscila entre 50 y 100 micrómetros, lo que determina un TRT epidérmico sumamente corto, comprendido entre 3 y 10 milisegundos.
- Unidad Folicular Terminal: Posee un diámetro transversal de 200 a 400 micrómetros, resultando en un TRT folicular sustancialmente más prolongado, situado en el rango de 40 a 100 milisegundos.
PULSO LÁSER ULTRA-CONTROLADO (30 - 100 ms)
[========================================================>]
|
|---> Epidermis (TRT: 3-10 ms): Disipa calor rápidamente hacia el Zafiro (-10°C) -> Preservación
|
|---> Folículo (TRT: 40-100 ms): Acumula calor internamente -> Termocoagulación (>70°C)Para asegurar la destrucción folicular permanente preservando la integridad epidérmica, el ancho de pulso programado en el manípulo UltraScan 4D deberá superar el TRT epidérmico (permitiendo la disipación del calor desde la epidermis hacia el sistema de enfriamiento de la pieza de mano) pero mantenerse dentro de la ventana de acumulación térmica del folículo.
La temperatura intrafolicular debe alcanzar y sostener un umbral crítico de entre 65 °C y 75 °C para inducir la desnaturalización proteica irreversible y la termocoagulación de dos estructuras biológicas primordiales:
- La Papila Dérmica: Estructura mesenquimal altamente vascularizada e inervada situada en el bulbo folicular que regula el ciclo piloso.
- Las Células Madre de la Protuberancia (Bulge): Reservorio de células madre epiteliales multipotenciales localizado a nivel de la inserción del músculo erector del pelo, responsables de la regeneración y el inicio de la fase anágena del folículo.

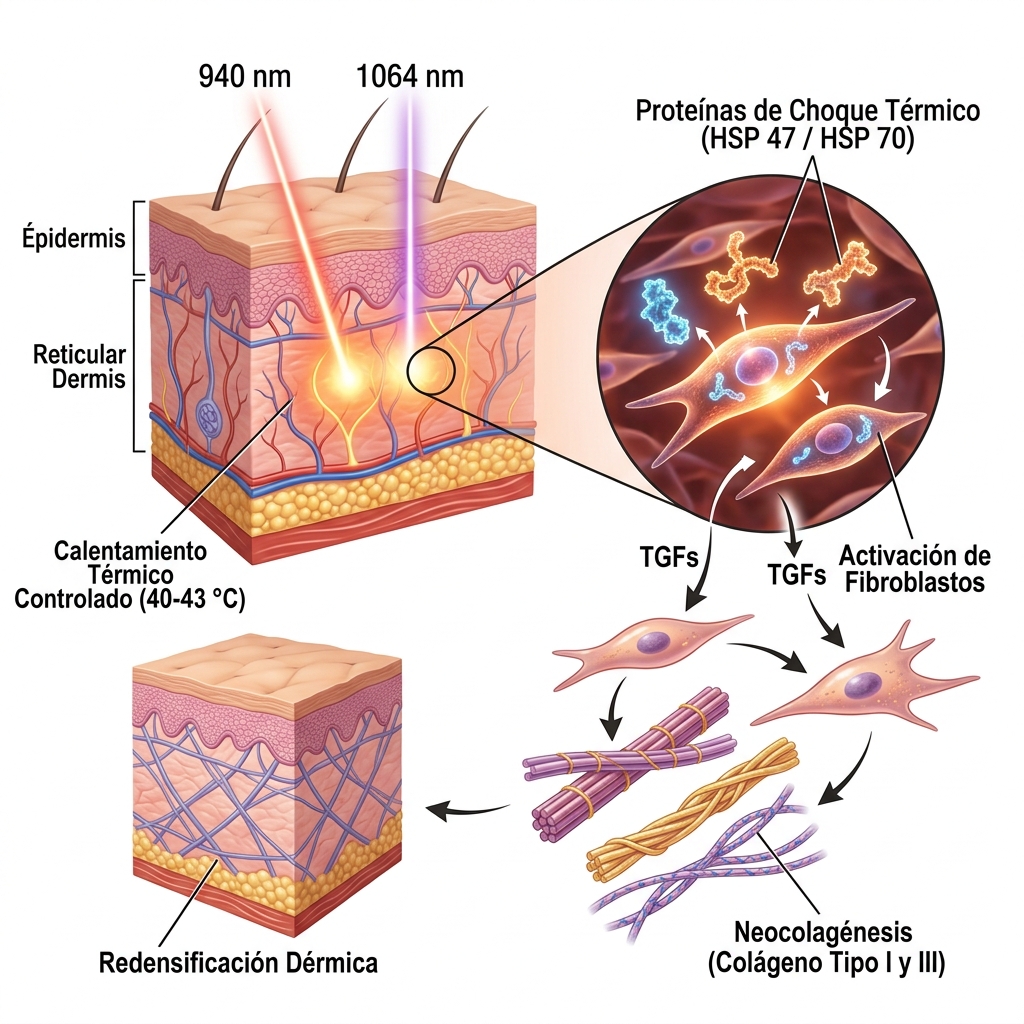

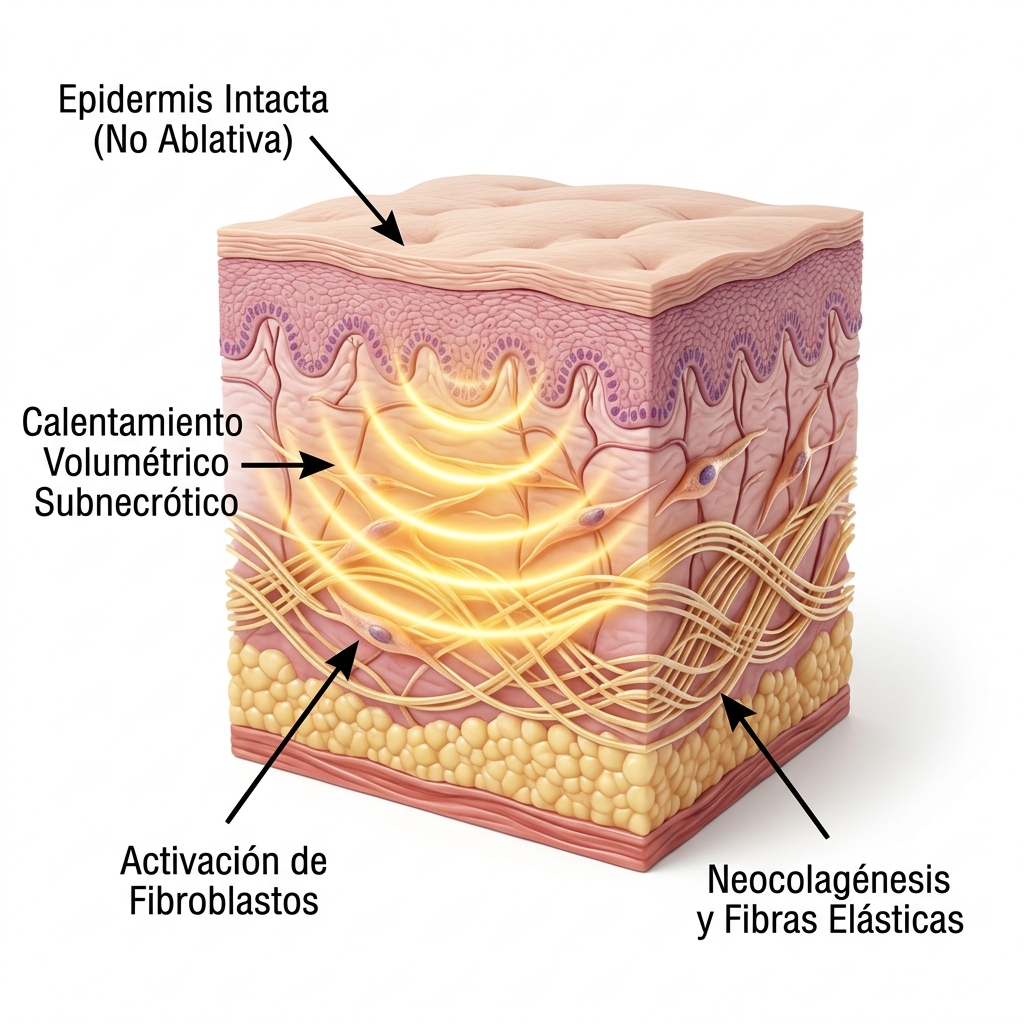

Mecanismo Biológico Secundario: Fotorrejuvenecimiento No Ablativo
Más allá de la termólisis folicular, la emisión combinada en el espectro infrarrojo (particularmente las bandas de 940 nm y 1064 nm) desencadena un proceso de fotorrejuvenecimiento térmico no ablativo en la dermis reticular. La absorción homogénea de baja fluencia por el agua intersticial y la matriz extracelular genera un calentamiento volumétrico controlado en la dermis, elevando la temperatura tisular a un rango subclínico de 40 °C a 43 °C.
Este estrés térmico controlado activa una cascada biológica reparadora sin comprometer la continuidad epidérmica:
Calentamiento dérmico controlado (40 °C - 43 °C)
│
▼
Activación de Proteínas de Choque Térmico (HSP 47 y HSP 70)
│
▼
Estimulación paracrina y proliferación de Fibroblastos
│
▼
Neocolagénesis (Colágeno Tipo I y III) y Neoelastogénesis
│
▼
Remodelación de la Matriz Extracelular y Redensificación Dérmica- Expresión de Proteínas de Choque Térmico: La elevación térmica estimula la expresión de chaperonas celulares, fundamentalmente HSP 47 (específica para el ensamblaje del procolágeno) y HSP 70, las cuales modulan la respuesta inflamatoria y mitigan la apoptosis celular indiscriminada.
- Fotoestimulación de Fibroblastos: El gradiente térmico promueve la síntesis de factores de crecimiento como el TGF-$\beta$ (Factor de Crecimiento Transformante Beta), estimulando los fibroblastos dérmicos viables.
- Neocolagénesis y Neoelastogénesis: Los fibroblastos activados inician la transcripción y secreción de nuevo procolágeno (principalmente Colágeno Tipo I y Tipo III), así como fibras elásticas de tropoelastina, mejorando la turgencia, la densidad tisular y la textura general de la piel tratada.

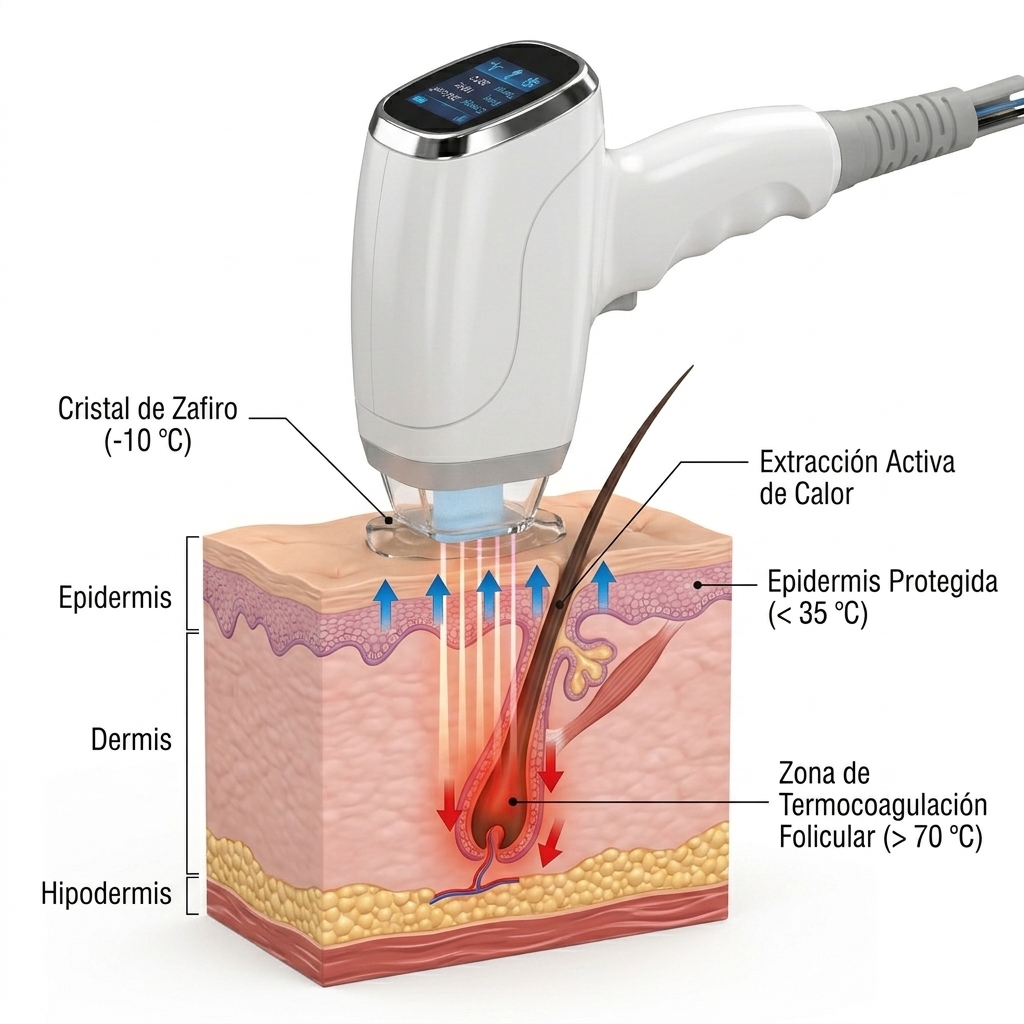

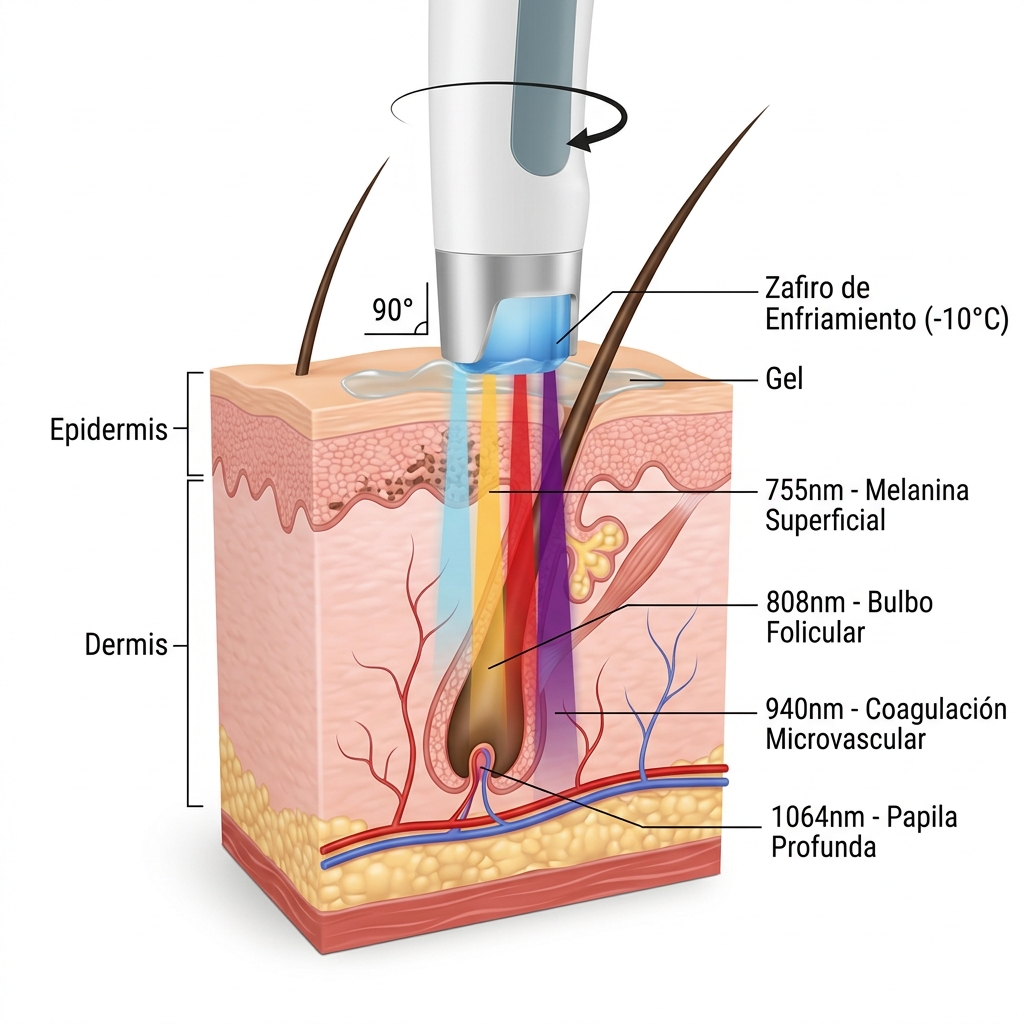

Bioprotección Epidérmica mediante Enfriamiento por Contacto TEC/Zafiro
El transporte seguro de fluencias elevadas a través de la piel requiere un sistema de desacople térmico epidérmico. El cabezal del manípulo UltraScan 4D incorpora un cristal de zafiro óptico integrado con un sistema termoeléctrico por módulo Peltier (TEC), asistido por un circuito continuo de refrigeración por agua desionizada y aire forzado.
El zafiro posee una alta conductividad térmica ($k \approx 35\text{ W/m}\cdot\text{K}$), lo que permite extraer activamente el calor de la superficie cutánea al mantener una temperatura constante de hasta -10 °C en la punta de aplicación.
[ Cristal de Zafiro Enfriado por TEC (-10 °C) ]
───────────────────────────────────────────────────────────── Superficie Epidérmica
Epidermis Protegida (T < 35 °C) <-- Extracción Activa de Calor
───────────────────────────────────────────────────────────── Unión Dermoepidérmica
Dermis / Folículo Piloso <-- Acumulación Térmica Fotónica
Zona de Coagulación (> 70 °C) (Emisión 755/808/940/1064 nm)El mecanismo de bioprotección opera bajo tres fases cronológicas:
- Pre-enfriamiento: La punta de zafiro enfría la epidermis antes del disparo, reduciendo la temperatura de la capa basal por debajo de su umbral de daño térmico.
- Enfriamiento paralelo: Durante el paso de los haces láser, el calor generado en la melanina epidérmica es transferido de inmediato por conducción hacia el zafiro, mientras la energía lumínica se propaga hacia las estructuras foliculares profundas.
- Post-enfriamiento: Tras la emisión del pulso, el contacto sostenido del cabezal mitiga el eritema transitorio, previene quemaduras epidérmicas, bloquea el riesgo de hiperpigmentación posinflamatoria (PIH) y anestesia las terminaciones nerviosas libres tipo C y A-delta, brindando una experiencia confortable.

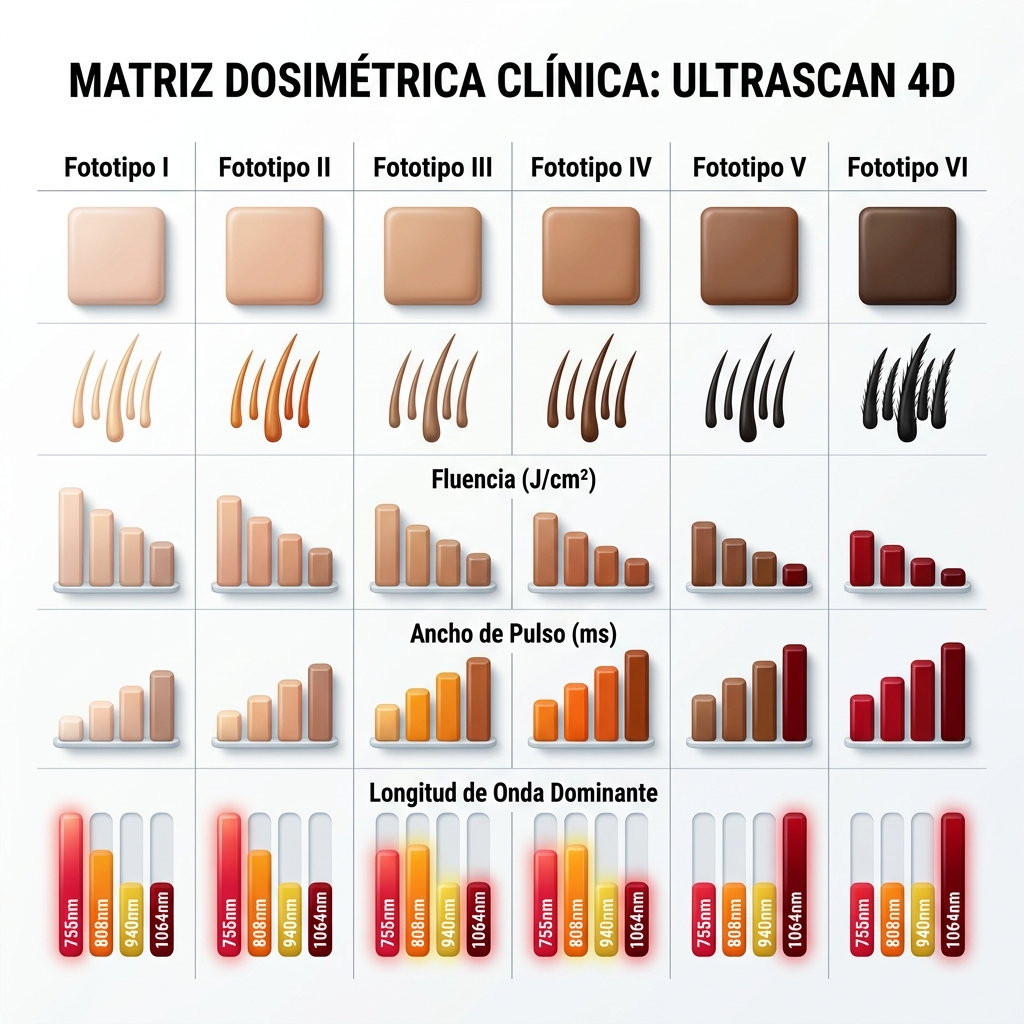

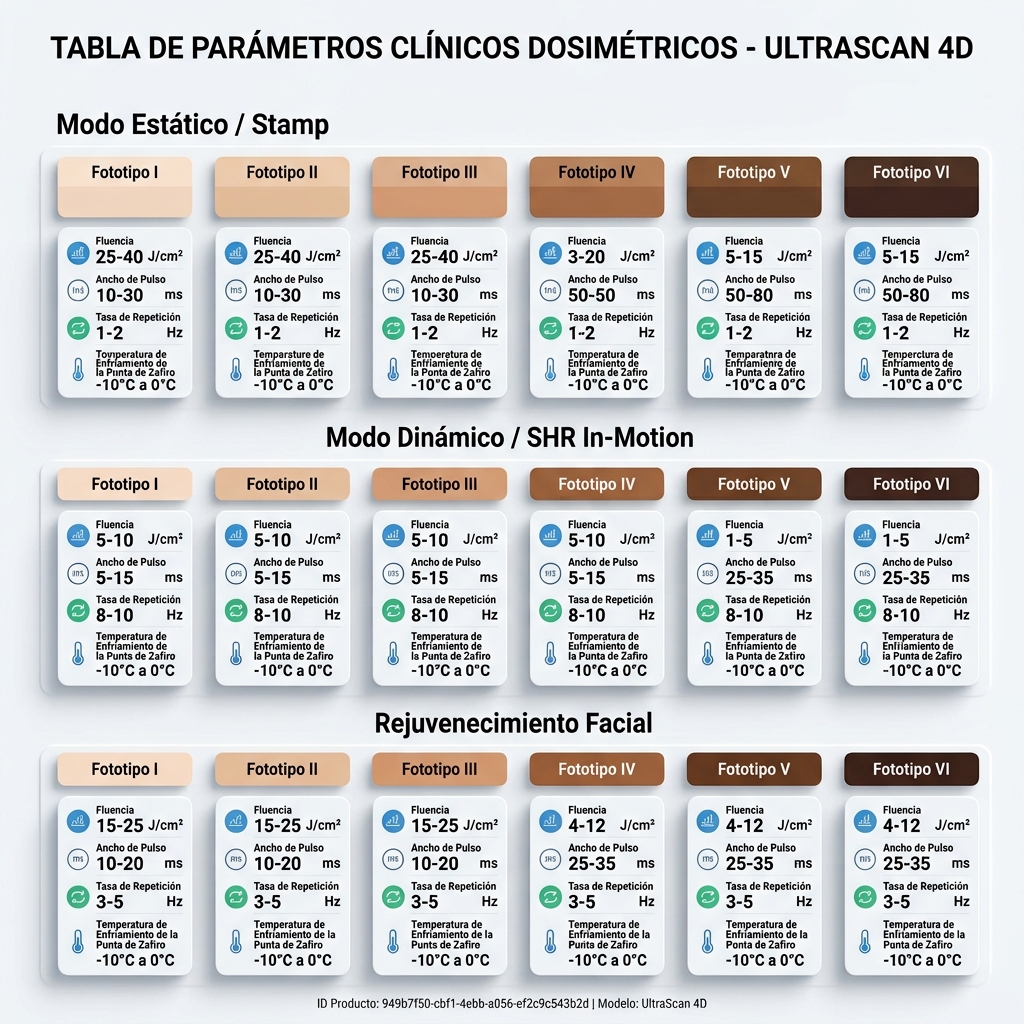

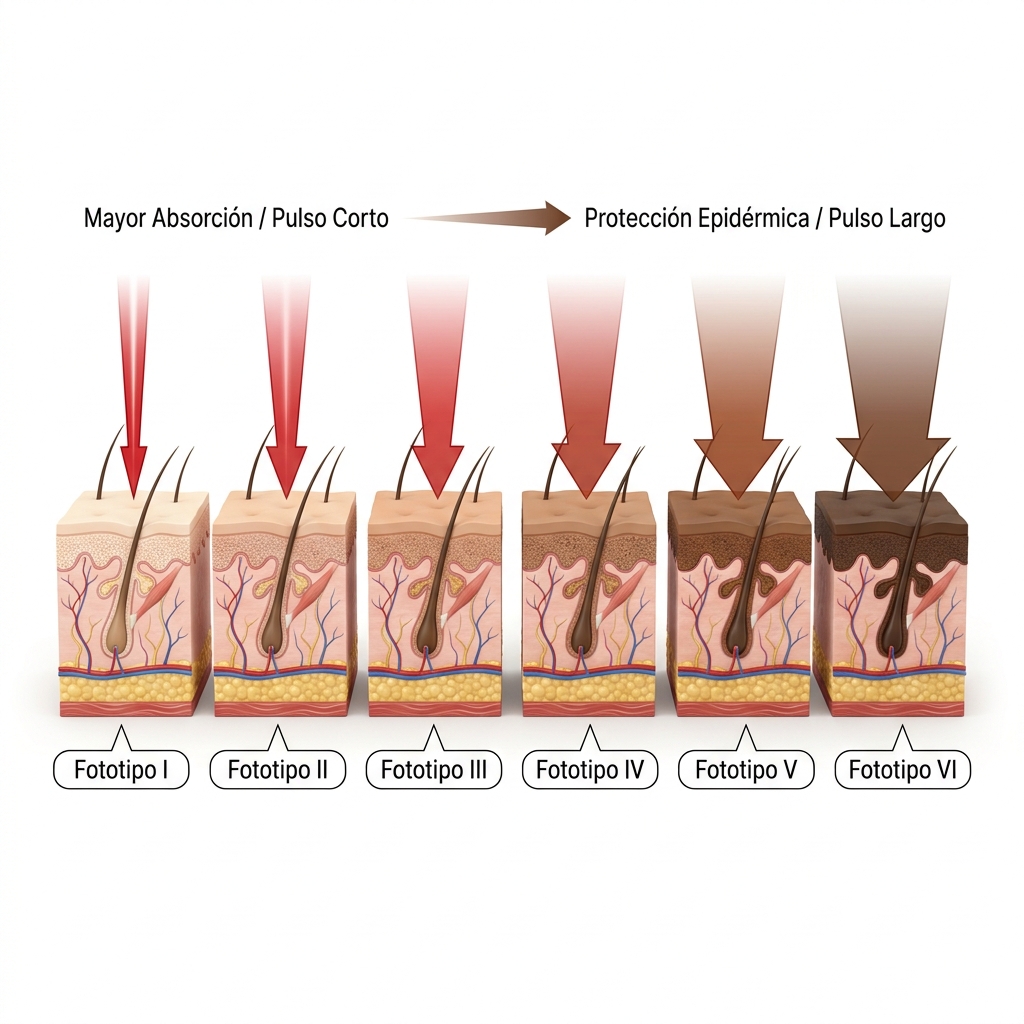

Criterios de Fototipo de Fitzpatrick y Adaptación Dosimétrica
La dosimetría clínica debe responder a la concentración relativa de eumelanina epidérmica para optimizar la destrucción folicular sin provocar sobrecalentamiento en la superficie cutánea:
- Fototipo I (Piel blanca lechosa, cabello rubio o pelirrojo, ojos claros; siempre se quema, nunca se broncea):
- Comportamiento óptico: Absorción epidérmica mínima de melanina; el riesgo de lesión térmica superficial es sumamente bajo.
- Direccionamiento dosimétrico: Fluencias altas (de 25 a 35 J/cm²), anchos de pulso cortos a medios (de 20 a 40 ms) para colapsar folículos finos con menor densidad de cromóforo, aprovechando al máximo la componente de 755 nm.
- Fototipo II (Piel blanca, cabello claro o castaño claro; se quema con facilidad, se broncea mínimamente):
- Comportamiento óptico: Baja concentración de melanina basal; buena tolerancia a la interacción fotónica.
- Direccionamiento dosimétrico: Fluencias medias-altas (de 20 a 30 J/cm²), anchos de pulso controlados (de 25 a 50 ms), adaptando el tamaño de spot según la densidad folicular de la zona anatómica.
- Fototipo III (Piel caucásica estándar, cabello castaño; quemadura moderada, bronceado gradual):
- Comportamiento óptico: Nivel moderado de eumelanina epidérmica; balance óptimo de absorción entre la superficie y el bulbo piloso.
- Direccionamiento dosimétrico: Fluencias intermedias (de 16 a 25 J/cm²), anchos de pulso medios (de 30 a 60 ms), sustentado en el equilibrio de penetración de las bandas de 808 nm y 940 nm.
- Fototipo IV (Piel morena clara a intermedia, cabello castaño oscuro o negro; se quema mínimamente, se broncea con facilidad):
- Comportamiento óptico: Alta densidad de melanina epidérmica; aumento del riesgo de dispersión térmica no deseada en la capa basal.
- Direccionamiento dosimétrico: Fluencias moderadas (de 12 a 20 J/cm²), anchos de pulso extendidos (de 40 a 80 ms) para permitir que la epidermis disipe el calor hacia el zafiro refrigerado durante el disparo.
- Fototipo V (Piel morena oscura o mestiza profunda, cabello negro; rara vez se quema, se broncea intensamente):
- Comportamiento óptico: Fuerte competencia de la melanina epidérmica que capta longitudes de onda cortas.
- Direccionamiento dosimétrico: Fluencias conservadoras (de 10 a 16 J/cm²), anchos de pulso largos (de 60 a 100 ms), priorizando el aporte de penetración de 1064 nm y el enfriamiento continuo del cabezal a -10 °C.
- Fototipo VI (Piel negra profunda; nunca se quema, pigmentación melánica máxima):
- Comportamiento óptico: Máxima competencia óptica en la capa basal; contraindicación absoluta para pulsos cortos de alta energía en longitudes de onda superficiales.
- Direccionamiento dosimétrico: Fluencias bajas a moderadas (de 8 a 14 J/cm²), anchos de pulso muy extendidos (de 80 a 120 ms o modos dinámicos de acumulación de pulsos), dependiendo del componente de 1064 nm para derivar la energía directamente a la raíz folicular profunda sin alterar la barrera pigmentaria epidérmica.
Protocolo de Integración Clínica y Verificación por Asistente Live AI
Durante el proceso de calibración y ejecución terapéutica con la plataforma UltraScan 4D, el profesional clínico deberá interactuar de manera coordinada con el sistema de análisis y asistencia digital.
Paso 1: Escaneo y análisis computacional del lecho cutáneo
El profesional deberá encender el analizador de piel acoplado y situarlo perpendicularmente sobre la zona a tratar, capturando imágenes multiespectrales de alta resolución. El algoritmo procesará la densidad de unidades foliculares, el calibre del tallo piloso y el índice de melanina epidérmica basal.
Pregunta de anclaje contextual del Asistente Virtual Live AI:
"¿Ha verificado que la lente del analizador de piel se encuentre limpia y libre de gel conductor antes de registrar el escaneo del paciente?"
Paso 2: Selección del spot intercambiable y confirmación en pantalla
En función de la topografía anatómica diagnosticada, el operador deberá acoplar firmemente el spot adecuado en la sección frontal del manípulo:
- Spot 12 × 40 mm: Indicado para superficies corporales extensas (espalda, piernas, abdomen).
- Spot 12 × 27 mm: Indicado para zonas intermedias (brazos, pecho, axilas).
- Spot 12 × 20 mm: Indicado para transiciones anatómicas y área íntima.
- Spot 8 mm: Indicado para zonas faciales de alta precisión o áreas de difícil acceso anatómico.
El profesional observará la pantalla OLED posterior del manípulo y el panel principal de 15 pulgadas para confirmar que la configuración del spot haya sido detectada de forma automática por la interfaz.
Pregunta de anclaje contextual del Asistente Virtual Live AI:
"¿Confirma que el tamaño de spot seleccionado en el cabezal coincide con el objetivo anatómico registrado en la pantalla táctil?"
Paso 3: Monitoreo hemodinámico y térmico del cabezal
El profesional deberá presionar el comando de activación (Ready) en la pantalla o en el manípulo y comprobar que el caudal de enfriamiento hídrico alcance un mínimo de 6 L/min, y que el bloque térmico en pantalla descienda hasta situar la punta de zafiro a una temperatura inferior a los 0 °C (con un límite operativo de hasta -10 °C).
[CHECKPOINT DE SEGURIDAD PREVIO AL DISPARO]
• Flujo de agua: >= 6 L/min (Confirmado en pantalla OLED)
• Temperatura de contacto: <= 0 °C / -10 °C (Zafiro escarchado)
• Gel conductor: Capa transparente de 2 mm aplicada uniformemente
• Gafas de protección: Densidad Óptica (OD 5+) colocadas en paciente y operadorPregunta de anclaje contextual del Asistente Virtual Live AI:
"¿Se visualiza la condensación o escarcha térmica en el prisma de zafiro antes de entrar en contacto directo con la piel del paciente?"
Paso 4: Aplicación y monitorización del endpoint clínico
El operador deberá aplicar una capa delgada y homogénea de 2 milímetros de gel conductor neutro hidrosoluble. Se colocará el manípulo en un ángulo estricto de 90 grados respecto a la superficie cutánea, aplicando una ligera presión mecánica que permita evacuar temporalmente la sangre intravascular dérmica no diana y acercar la protuberancia folicular al haz de emisión. Se iniciará la secuencia de disparos mediante el gatillo ergonómico o el pedal de accionamiento.
- Checkpoint y Endpoint Clínico: El profesional evaluará la respuesta tisular inmediata, la cual deberá consistir en un eritema perifolicular localizado, edema folicular leve a moderado y el desprendimiento o retracción del tallo piloso tratado, sin presencia de blanqueamiento epidérmico (epidermal frosting) ni quemadura superficial.
Pregunta de anclaje contextual del Asistente Virtual Live AI:
"¿Se evidencia eritema perifolicular controlado dentro de los 3 a 5 minutos posteriores a la emisión sin signos de eritema difuso generalizado?"
Aplicaciones Clínicas, Indicaciones y Selección de Pacientes
3. Aplicaciones Clínicas, Indicaciones y Selección de Pacientes
Fundamentación Biológica y Espectro Terapéutico de la Emisión Cuádruple
La interacción de la radiación láser con el tejido biológico cutáneo se rige por el principio de fototermólisis selectiva. En la plataforma UltraScan 4D, la integración simultánea de cuatro longitudes de onda ópticas (755 nm, 808 nm, 940 nm y 1064 nm) en un único pulso emitido por un conjunto de 16 barras de diodo con 1600 W de potencia óptica, permite abordar de manera sinérgica diferentes profundidades anatómicas y densidades cromofóricas en la dermis y el folículo piloso.
Superficie Cutánea (Epidermis)
|===================================|
- - - | 755 nm (Melanina alta/superficial)| ---> Protuberancia / Vello fino
| |-----------------------------------|
| | 808 nm (Absorción balanceada) | ---> Vaina radicular / Vello medio
Prof. |-----------------------------------|
| | 940 nm (Oxihemoglobina/Coagula) | ---> Microvasculatura papilar
V |-----------------------------------|
- - - | 1064 nm (Dispersión mínima/prof.) | ---> Bulbo y Papila dérmica profunda
|===================================|- Longitud de onda de 755 nm (Alejandrita): Presenta el coeficiente de absorción de melanina más elevado del espectro de trabajo. Su energía se deposita de forma superficial a media, actuando eficazmente sobre vellos finos, miniaturizados y con menor carga pigmentaria, así como en las estructuras superficiales de la protuberancia folicular.
- Longitud de onda de 808 nm (Diodo clásico): Constituye el estándar para la captación por la melanina folicular a profundidad intermedia. Permite una penetración tisular media con balance entre absorción cromofórica y preservación epidérmica, alcanzando el tallo piloso y la vaina radicular externa.
- Longitud de onda de 940 nm: Incorpora una absorción cromofórica dual moderada entre melanina y oxihemoglobina. Esta banda espectral ejerce una acción fototérmica dirigida a la microvasculatura peripapilar (red capilar que nutre la papila dérmica), produciendo una electrocoagulación vascular selectiva que interrumpe el aporte nutricio del folículo.
- Longitud de onda de 1064 nm (Nd:YAG): Exhibe el menor coeficiente de absorción por la melanina epidérmica y la menor dispersión tisular óptica. Penetra profundamente hasta la hipodermis papilar (alcanzando 4 a 7 milímetros de profundidad), impactando directamente en el bulbo piloso profundo de folículos terminales y permitiendo el tratamiento de fototipos oscuros con máxima seguridad dérmica.
Indicaciones Terapéuticas Principales
Fotoepilación Médica Definitiva en Fototipos I al VI de Fitzpatrick
El sistema UltraScan 4D está indicado para la reducción permanente del vello corporal y facial en el espectro completo de la escala de Fitzpatrick. La modulación de fluencia y el ancho de pulso, combinados con la punta de zafiro refrigerada por semiconductores a -10 °C, permiten tratar:
- Fototipos I, II y III: Vello fino a intermedio en áreas faciales y corporales. Se utilizarán fluencias moderadas a altas con anchos de pulso ajustados a la escala de relajación térmica de la melanina folicular.
- Fototipos IV, V y VI: Vello grueso y profundo. La longitud de onda predominante de 1064 nm y la asistencia de 940 nm garantizan la protección de la capa basal epidérmica densamente pigmentada, derivando la energía hacia la profundidad del folículo sin inducir discromías térmicas.

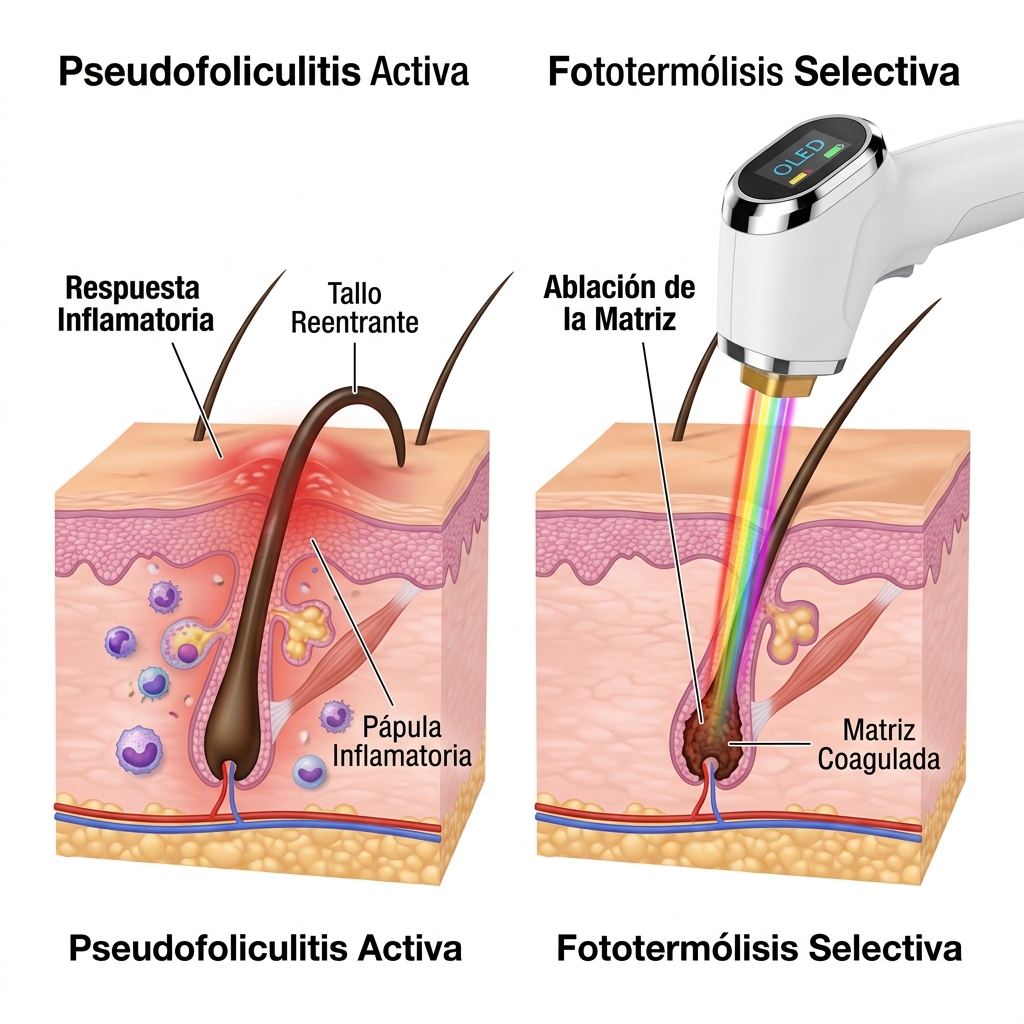

Pseudofoliculitis y Foliculitis Crónica
La afectación inflamatoria recurrente del folículo por reentrada del tallo piloso en la dermis (frecuente en la región de la barba en varones y en la zona íntima/inguinal) constituye una indicación médica primaria. La ablación fototérmica de la matriz y la reducción del diámetro del pelo eliminan el cuerpo extraño intraepitelial, erradicando la cascada inflamatoria y previniendo la formación de pústulas, pápulas y cicatrices hipertróficas secundarias.

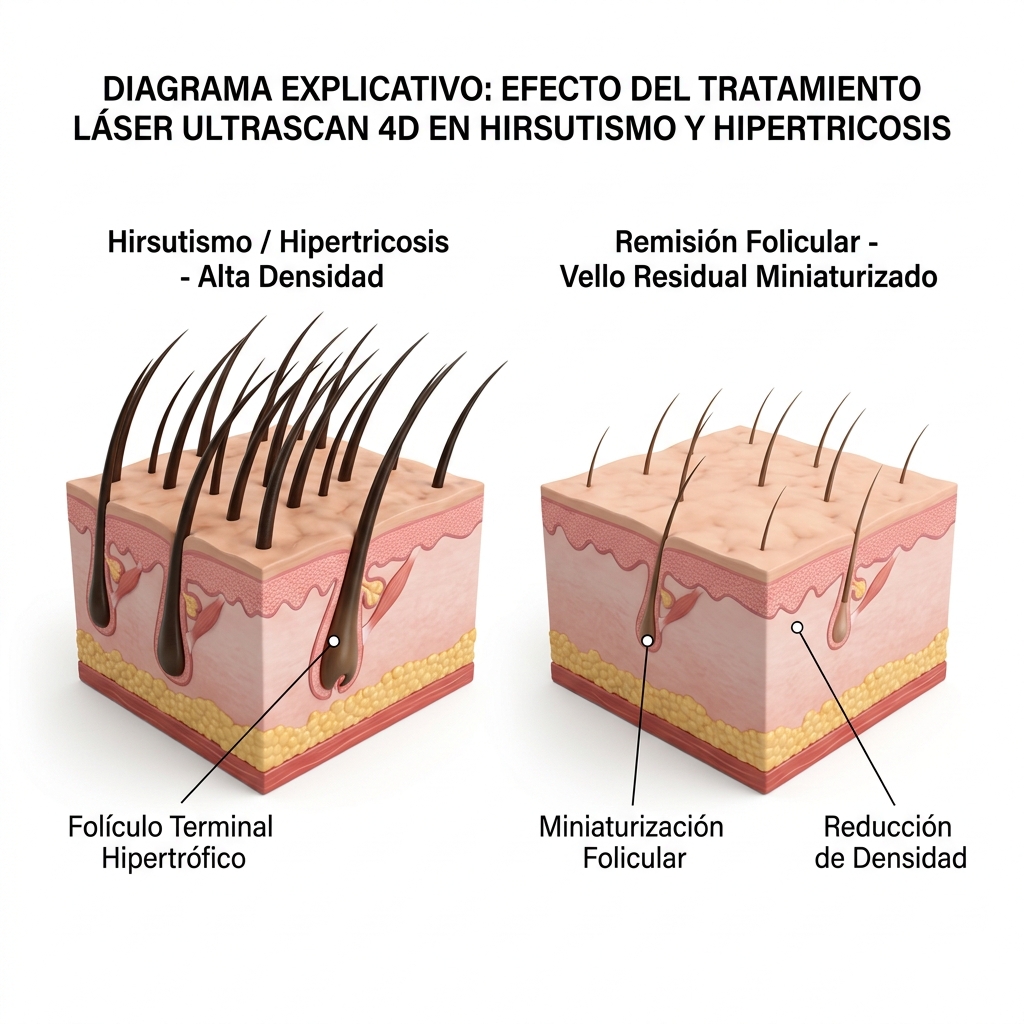

Hipertricosis e Hirsutismo
- Hipertricosis: Crecimiento excesivo de vello independiente de estímulos androgénicos. El tratamiento reduce la densidad folicular por centímetro cuadrado y transforma el vello terminal en vello residual imperceptible.
- Hirsutismo: Crecimiento de vello terminal en mujeres con patrón de distribución masculino, secundario a patologías endocrinas como el Síndrome de Ovario Poliquístico (SOP) o hiperandrogenismo suprarrenal. En estos casos, la fotoepilación médica actúa como terapia coadyuvante obligatoria al manejo farmacológico sistémico.
Rejuvenecimiento Facial No Ablativo y Tono Cutáneo
La dispersión controlada de energía fototérmica combinada de 940 nm y 1064 nm estimula los fibroblastos en la dermis reticular mediante calentamiento volumétrico subnecrótico. Este proceso induce la desnaturalización controlada del colágeno preexistente y activa la neocologénesis y remodelación de fibras elásticas, mejorando la textura, elasticidad, apariencia de poros dilatados y microvasculatura superficial sin generar disrupción de la barrera epidérmica.
Protocolo de Diagnóstico Inteligente y Flujo de Trabajo Dermatoscópico
El sistema UltraScan 4D integra una cámara analizadora de piel USB con aumento óptico de 50x a 200x e iluminación LED coaxial libre de sombras, sincronizada en tiempo real con una aplicación Android con algoritmos de Inteligencia Artificial para la determinación objetiva del perfil tisular del paciente.
+-----------------------------------------------------------------------+
| FLUJO DIAGNÓSTICO DIGITAL ASISTIDO POR IA |
+-----------------------------------------------------------------------+
[ 1. Calibración ] -> Limpieza de la lente y contacto perpendicular.
[ 2. Captura Micro ] -> Dermatoscopia digital a 50x (área) y 200x (tallo).
[ 3. Procesamiento ] -> Segmentación IA: Fototipo, densidad y calibre.
[ 4. Telemetría ] -> Transmisión Wi-Fi a la consola UltraScan 4D.
[ 5. Confirmación ] -> Validación clínica y selección de Spot.
+-----------------------------------------------------------------------+Paso 1: Preparación y Posicionamiento Óptico
El profesional médico deberá desinfectar el espaciador cilíndrico de acrílico transparente de la sonda con una solución no alcohólica. Se posicionará el analizador de forma estrictamente perpendicular sobre la piel limpia y seca de la zona anatómica a intervenir, asegurando contacto homogéneo sin ejercer presión excesiva que colapse la microvasculatura dérmica.

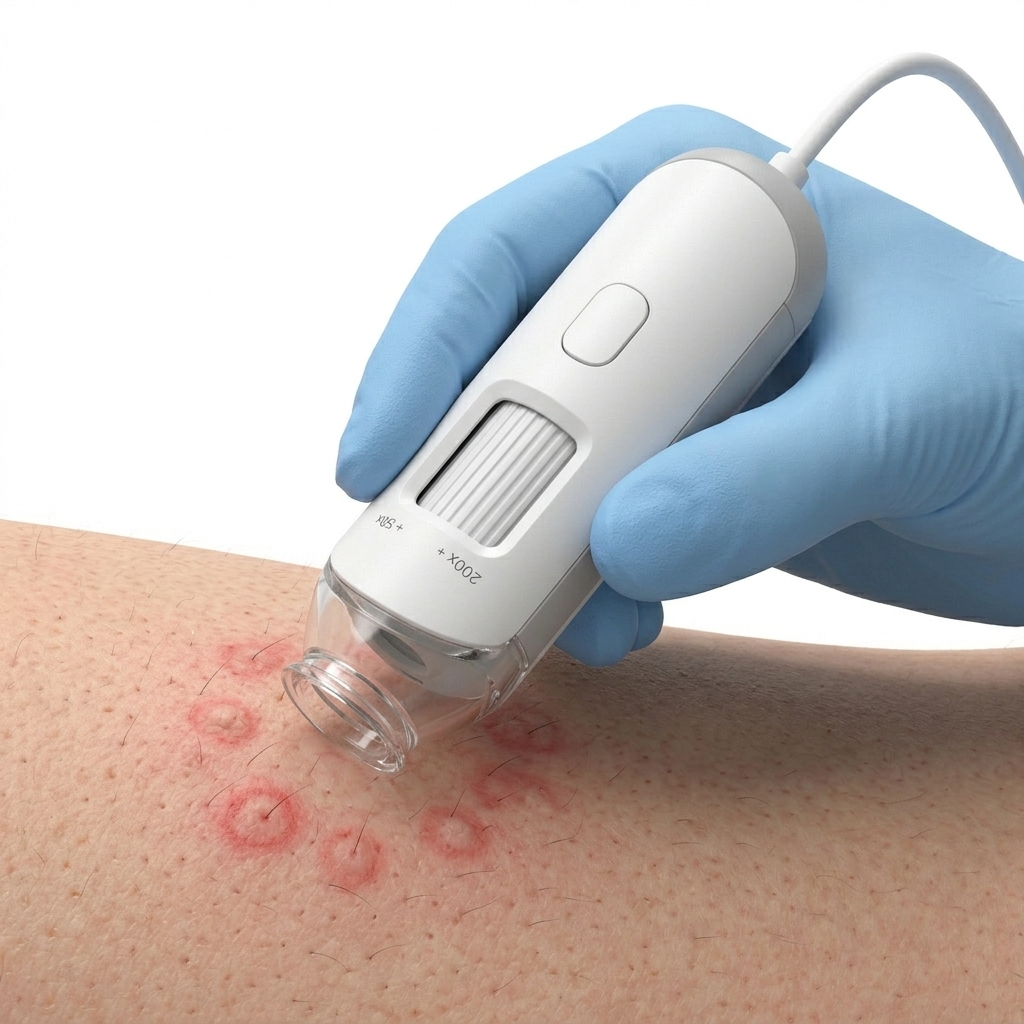

Paso 2: Exploración Dermatoscópica y Magnificación
Se ajustará la rueda acanalada central del analizador en 50x para evaluar el campo general de densidad folicular y pigmentación interfolicular. Posteriormente, el operador rotará el dial hacia 200x para enfocar la micromorfología del tallo piloso individual, la apertura ostial y la presencia de eritema perifolicular. El profesional pulsará el botón físico superior de captura para registrar fotogramas representativos.
Paso 3: Procesamiento por Inteligencia Artificial en la App Android
La aplicación UltraScan 4D procesará la imagen capturada mediante algoritmos de visión artificial y segmentación de patrones dermatológicos, arrojando métricas automatizadas:
- Densidad Folicular: Cuantificación de unidades foliculares activas por centímetro cuadrado.
- Grosor y Calibre del Tallo: Medición micrométrica (clasificando el vello en fino, medio o grueso).
- Índice de Pigmentación Epidérmica: Evaluación del contenido de melanina basal para la categorización objetiva del fototipo según Fitzpatrick.
- Estado Epidérmico: Detección de lesiones pigmentarias, sequedad o signos de reactividad inflamatoria previa.
Paso 4: Enlace y Carga de Dosimetría en la Consola
Una vez generado el diagnóstico algorítmico, el profesional confirmará la transferencia de datos vía enlace Wi-Fi directo a la consola del equipo. El software del UltraScan 4D preconfigurará automáticamente el ancho de pulso, la fluencia (J/cm²) y la frecuencia de disparo recomendadas en modo profesional.
¿Se ha confirmado visualmente en la pantalla táctil de 15 pulgadas que los parámetros transferidos por la IA coinciden con la tolerancia clínica y el grosor folicular observado en la sonda?
El profesional médico validará estos parámetros antes de habilitar la emisión láser mediante la llave de seguridad e instalar el spot magnético adecuado (12x40 mm, 12x27 mm, 12x20 mm u 8 mm).
Ciclo Biológico del Pelo, Cronología Folicular y Estimación de Sesiones
La efectividad de la fototermólisis selectiva depende de la concentración de cromóforo diana (eumelanina) en la matriz pilosa y de la proximidad celular entre el tallo y las células madre pluripotenciales del bulbo y de la protuberancia folicular (bulge).
FASE ANÁGENA (Tratable) FASE CATÁGENA (Inactiva) FASE TELÓGENA (Inactiva)
| | | | | |
| | Tallo conectado | | Retracción | | Caída / Reposo
( ) | | | |
/ \ Matriz intacta \ / Bulbo retraído \ / Papila aislada
( Papila ) (Papila) (Papila)
[ALTA ABSORCIÓN TÉRMICA] [DESCONEXIÓN TÉRMICA] [SIN CROMÓFORO DIANA]- Fase Anágena (Crecimiento Activo): Es la única fase del ciclo en la que el folículo piloso es susceptible a la destrucción térmica irreversible. El bulbo se encuentra en su máxima profundidad anatómica, la matriz exhibe una alta proliferación celular con abundante síntesis de melanina, y el contacto íntimo con las células madre garantiza la propagación del daño térmico hacia el lecho germinativo.
- Fase Catágena (Regresión): La actividad mitótica en la matriz cesa y el bulbo se queratiniza, contrayéndose hacia la superficie dérmica. La vaina radicular se desconecta de la papila dérmica, reduciendo drásticamente la transferencia de energía calórica a las estructuras proliferativas.
- Fase Telógena (Reposo): El pelo se convierte en una estructura córnea (club hair) sin producción de pigmento nuevo. El folículo se encuentra desacoplado de la papila y la carga de melanina es insuficiente para inducir necrosis coagulativa germinativa.

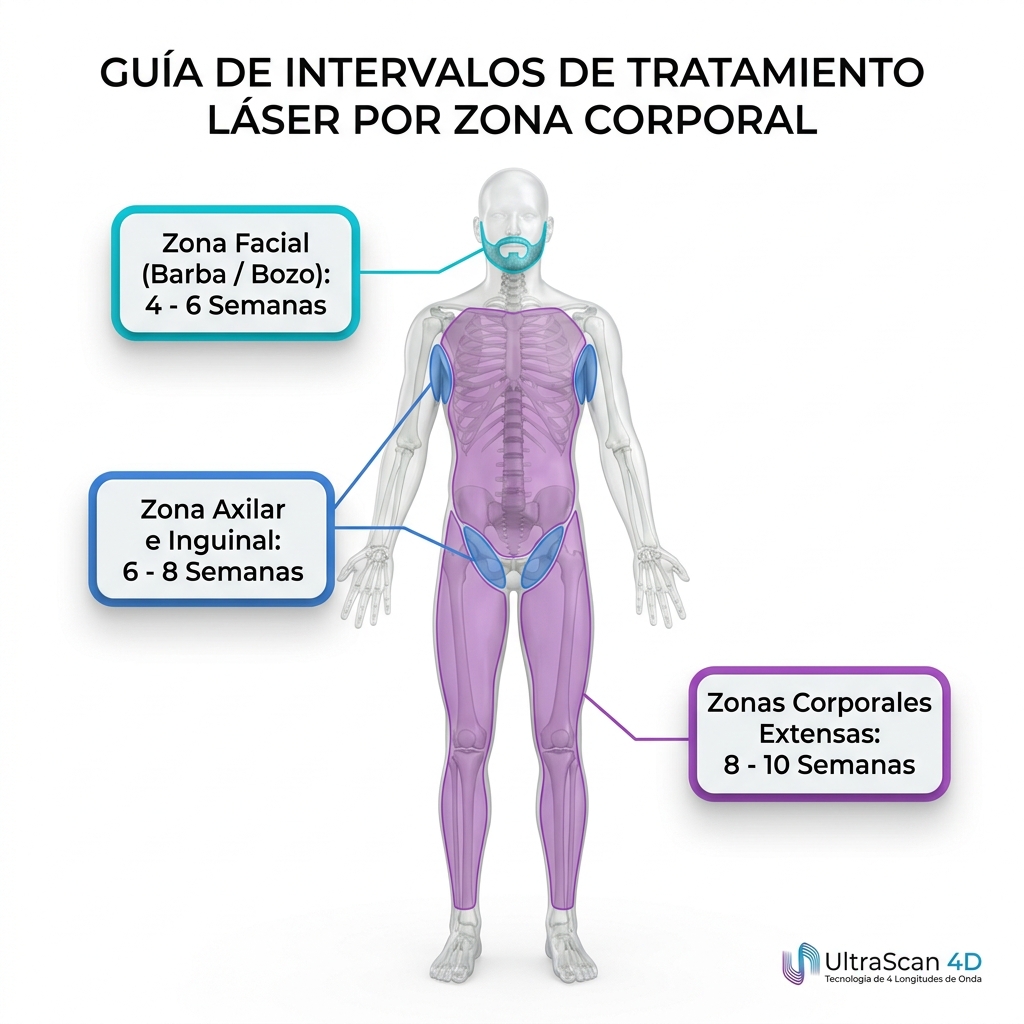

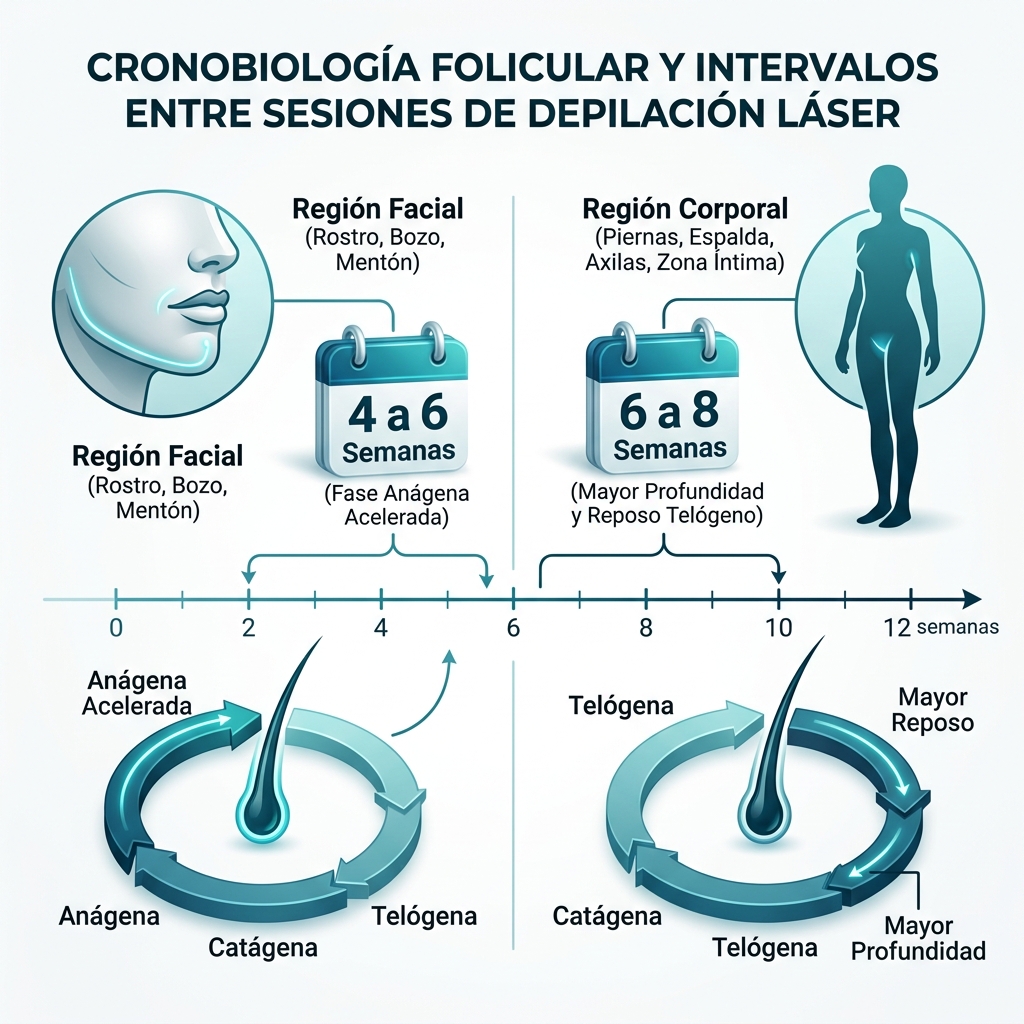

Cronología y Tiempos de Recambio por Regiones Anatómicas
Dado que en cualquier momento solo una fracción de los folículos cutáneos se encuentra en fase anágena (aproximadamente un 20% a 30% en áreas corporales y hasta un 60% a 70% en el área facial), los tratamientos deben secuenciarse según los ritmos biológicos de recambio:
- Región Facial (Barba, Bozo, Mentón): Intervalo recomendado entre sesiones de 4 a 6 semanas. La tasa de crecimiento folicular es rápida y el porcentaje de folículos anágenos es elevado.
- Región Axilar e Inguinal / Zona Íntima: Intervalo recomendado entre sesiones de 6 a 8 semanas. Presenta folículos gruesos de inserción dérmica profunda y respuesta térmica rápida.
- Región Corporal Extensa (Piernas, Espalda, Pecho, Brazos): Intervalo recomendado entre sesiones de 8 a 10 semanas. La fase telógena en estas zonas es prolongada, por lo que adelantar la sesión antes de este tiempo resultará en una pérdida de eficacia fototérmica.

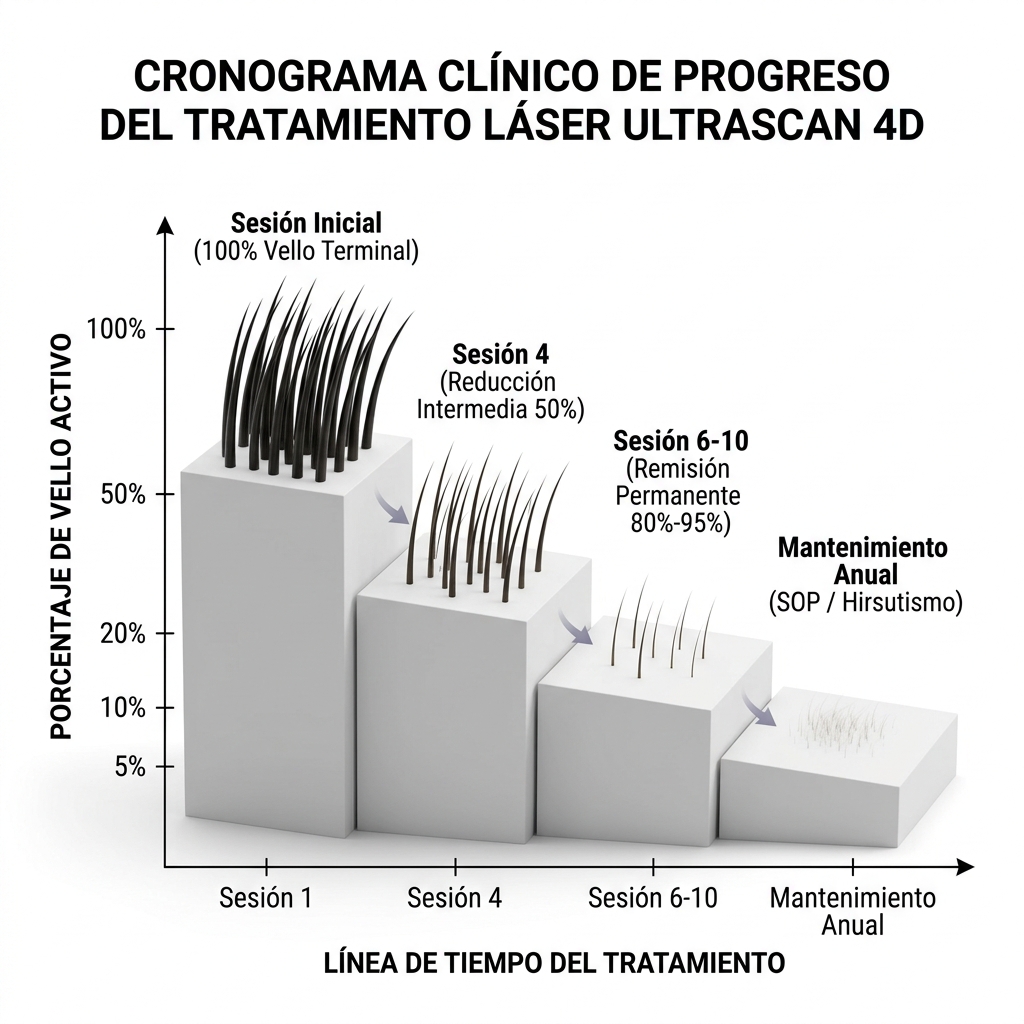

Estimación del Número Total de Sesiones y Expectativas Clínicas Reales
- Rango Promedio de Tratamiento: Para alcanzar una reducción permanente y clínicamente satisfactoria (80% al 95% de remisión folicular), el número total oscilará habitualmente entre 6 y 10 sesiones en pacientes normo-hormonales.
- Factores Moduladores Individuales: En casos de patologías endocrinas activas (hirsutismo por SOP), se requerirán sesiones periódicas de mantenimiento (1 a 2 sesiones anuales) debido a la neogénesis folicular constante estimulada por andrógenos circulantes.
- Criterio de Finalización: La respuesta terapéutica se considerará exitosa cuando el vello remanente se transforme en miniaturizado hipopigmentado (vellus hair), con tasas de crecimiento marcadamente enlentecidas que no justifiquen la interacción óptica del láser.
Dosimetría y Guía de Parámetros por Fototipo Cutáneo (UltraScan 4D)
Para asegurar la eficacia terapéutica y la integridad epidérmica, el operador deberá seleccionar los rangos de dosimetría clínica en la consola de acuerdo con el fototipo del paciente determinado previamente por el analizador dermatoscópico inteligente:
- Fototipo I (Piel muy blanca, ojos claros, vello rubio o castaño claro) - Fluencia: 18 a 24 J/cm² - Ancho de pulso: 10 a 20 ms - Frecuencia: 3 a 5 Hz - Refrigeración del zafiro: -10 °C - Tamaño de spot: 12x20 mm o 12x27 mm.
- Fototipo II (Piel blanca, cabello castaño, alta sensibilidad solar) - Fluencia: 16 a 22 J/cm² - Ancho de pulso: 15 a 25 ms - Frecuencia: 3 a 6 Hz - Refrigeración del zafiro: -10 °C - Tamaño de spot: 12x27 mm o 12x40 mm.
- Fototipo III (Piel blanca-oliva intermedia, cabello castaño o negro) - Fluencia: 14 a 18 J/cm² - Ancho de pulso: 20 a 35 ms - Frecuencia: 4 a 8 Hz - Refrigeración del zafiro: -10 °C - Tamaño de spot: 12x27 mm o 12x40 mm.
- Fototipo IV (Piel morena clara a moderada, cabello oscuro, pigmenta fácilmente) - Fluencia: 12 a 16 J/cm² - Ancho de pulso: 30 a 50 ms - Frecuencia: 5 a 10 Hz - Refrigeración del zafiro: -10 °C - Tamaño de spot: 12x27 mm o 12x40 mm.
- Fototipo V (Piel morena oscura, alta carga de melanina constitutive) - Fluencia: 10 a 14 J/cm² - Ancho de pulso: 45 a 70 ms - Frecuencia: 4 a 8 Hz - Refrigeración del zafiro: -10 °C - Tamaño de spot: 12x27 mm o 12x40 mm.
- Fototipo VI (Piel intensamente pigmentada/negra) - Fluencia: 8 a 12 J/cm² - Ancho de pulso: 60 a 100 ms - Frecuencia: 2 a 5 Hz - Refrigeración del zafiro: -10 °C constante - Tamaño de spot: 12x20 mm o 12x27 mm (Priorizar modo estático o barrido lento con pase superpuesto mínimo).
- Zonas Anatómicas Pequeñas / Contornos (Entrecejo, orejas, fosas nasales, perianal focal) - Fluencia: 12 a 16 J/cm² - Ancho de pulso: 20 a 40 ms - Frecuencia: 1 a 2 Hz (Modo Disparo Individual / Punto a Punto) - Refrigeración: -10 °C - Tamaño de spot: Adaptador micro focal de 8 mm.
Protocolo Clínico Secuencial de Aplicación

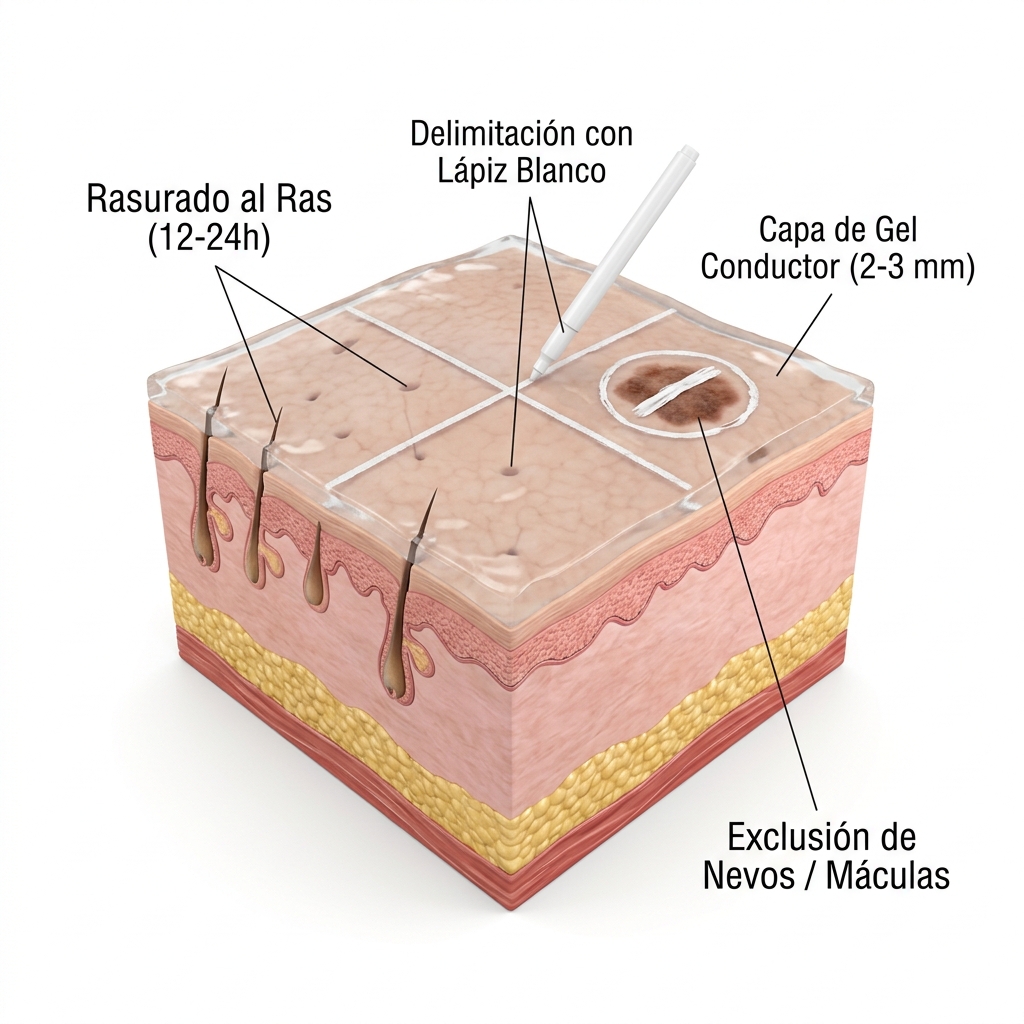

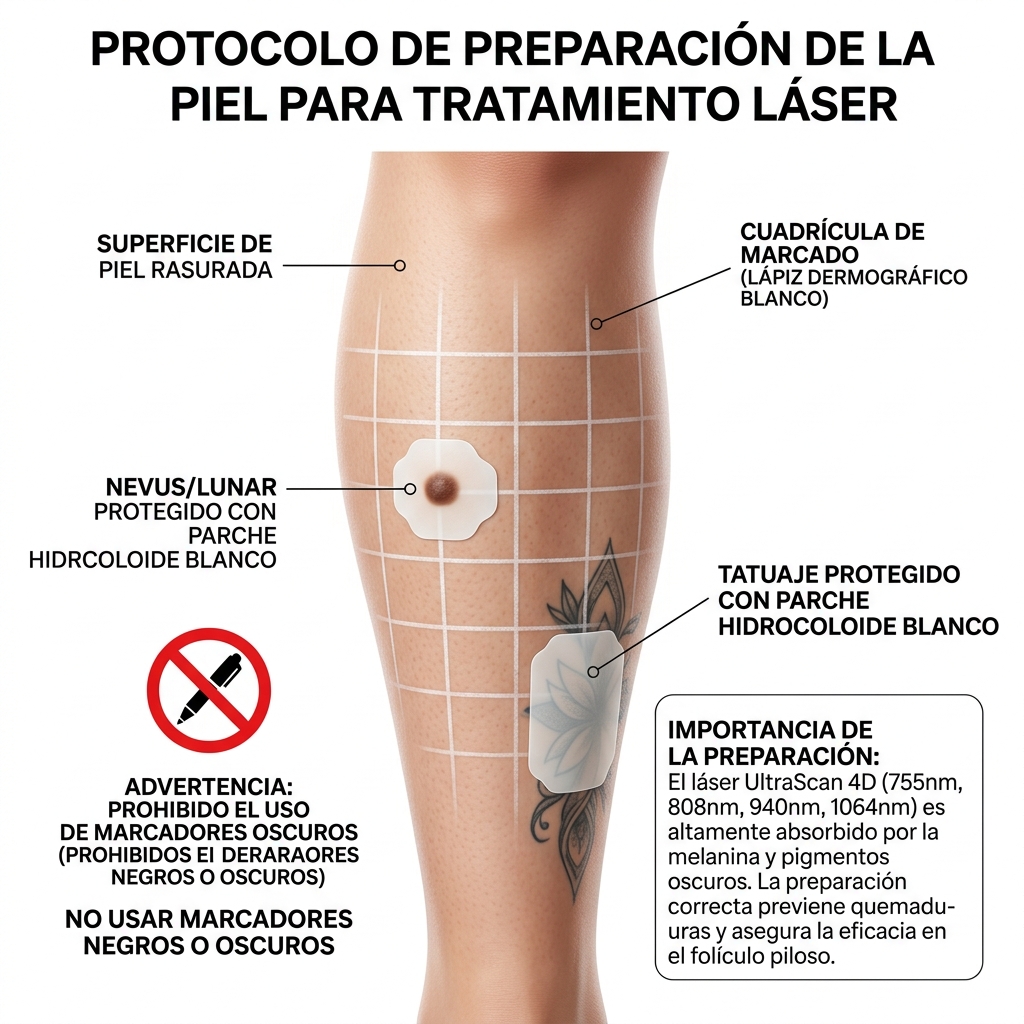

Fase 1: Inspección, Marcación y Preparación de la Zona
- El profesional deberá verificar que el área a tratar haya sido rasurada al ras (idealmente de 12 a 24 horas previas con rasuradora dérmica para preservar la posición del ostium folicular sin tallo aéreo).
- Se delimitarán los cuadrantes anatómicos de tratamiento utilizando un lápiz dermográfico blanco o quirúrgico claro, excluyendo nevos melanocíticos prominentes, máculas displásicas y tatuajes.
- Se aplicará una película continua y homogénea de gel conductor transparente e hidrosoluble de grado médico (espesor de 2 a 3 milímetros) sobre la superficie dérmica para optimizar el acople refractivo y la conducción térmica.
Fase 2: Protección Ocular y Calibración
- El operador colocará los lentes de protección ocular específicos para longitudes de onda 755-1064 nm al paciente y se colocará sus propios lentes de operador con densidad óptica adecuada (OD 5+).
- Se retirará la pieza de mano de su soporte lateral, comprobando en la pantalla táctil que la temperatura del cabezal de enfriamiento indique la estabilización a -10 °C y que el flujo hidráulico de refrigeración se encuentre en parámetros óptimos.

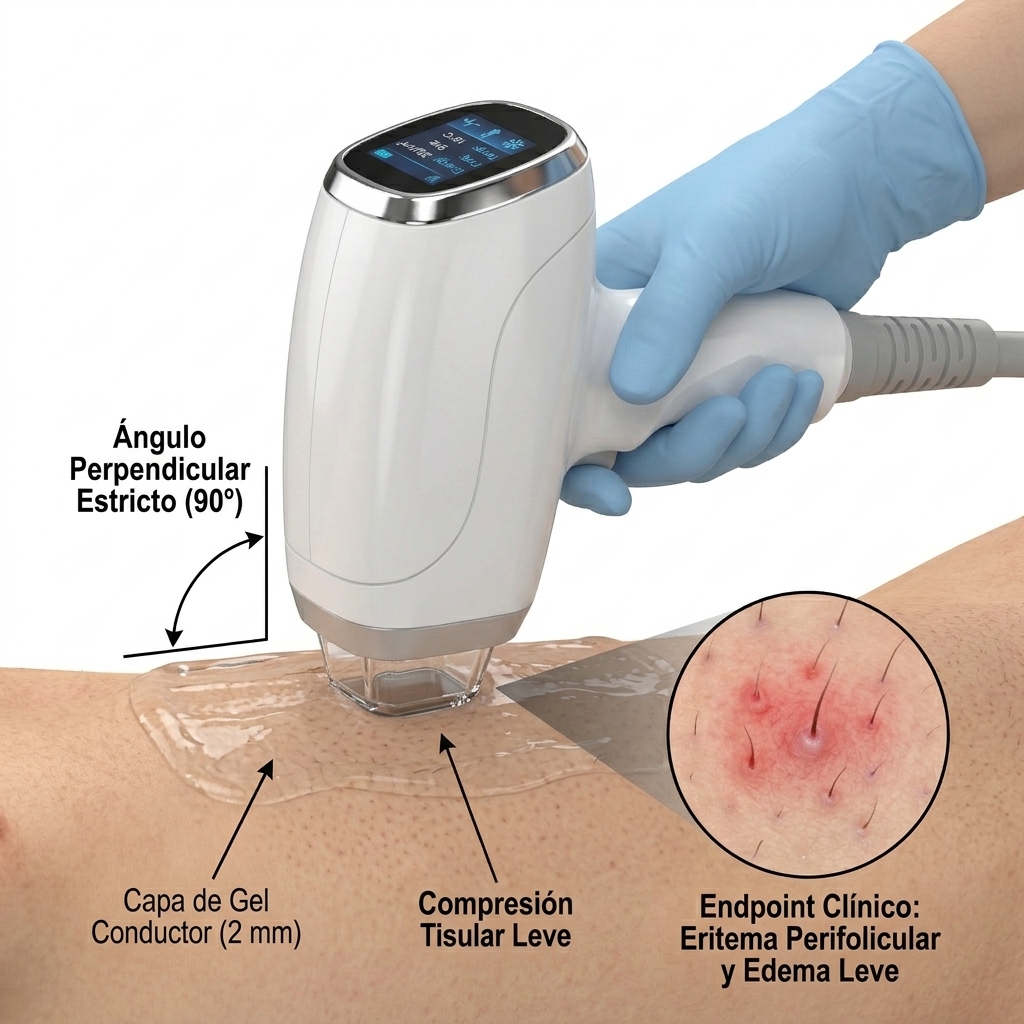

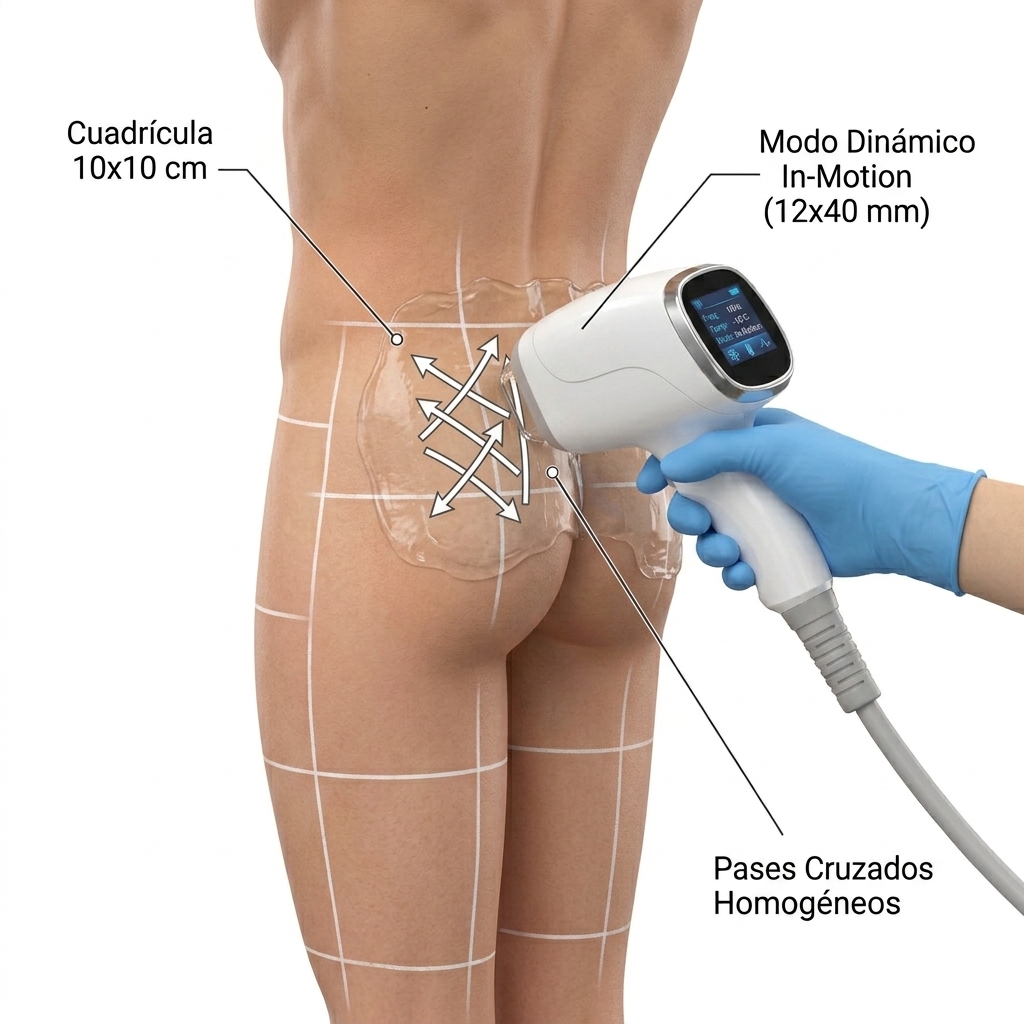

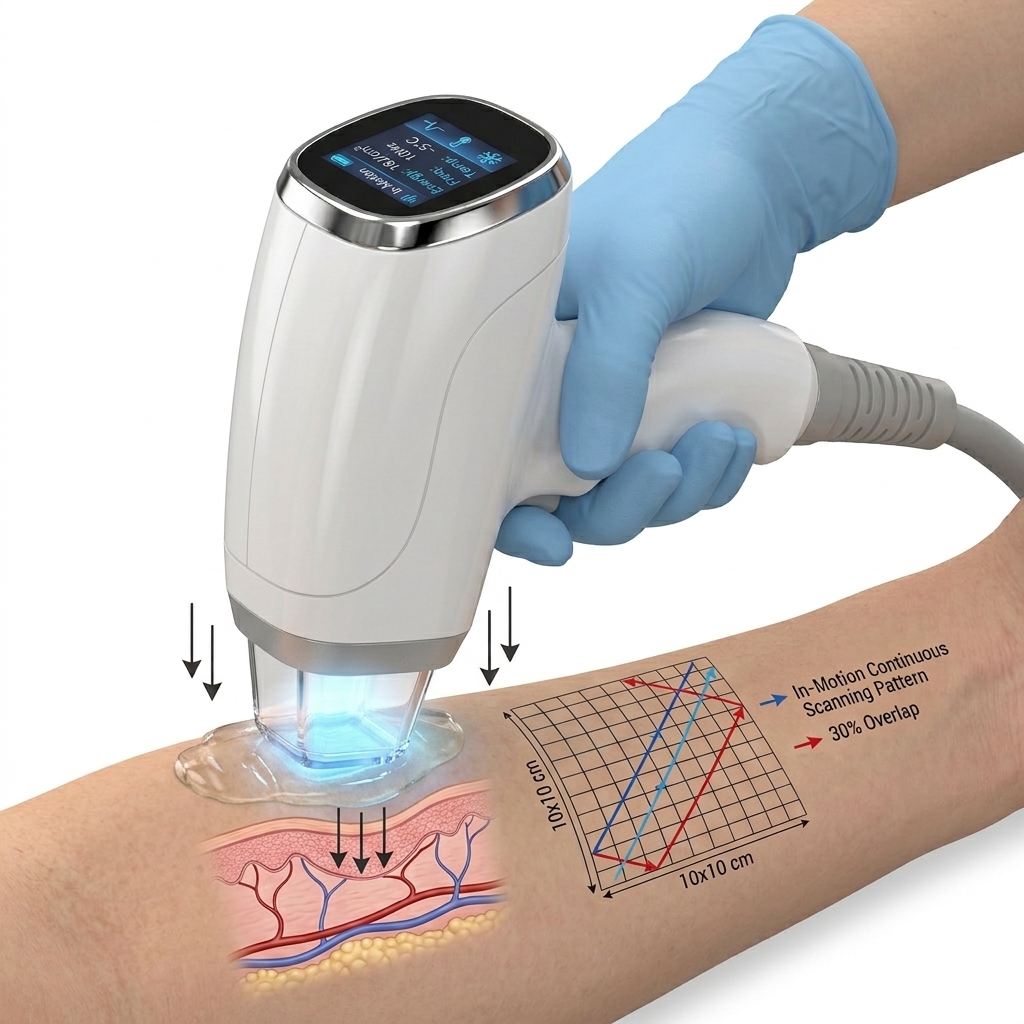

Fase 3: Maniobra de Emisión y Técnica de Desplazamiento
- El operador apoyará el spot del manípulo de manera completamente perpendicular al plano cutáneo, ejerciendo una ligera presión de contacto (contact cooling) durante 1 a 2 segundos antes del pulso para deprimir la microvasculatura superficial y enfriar la epidermis.
- Se iniciará la emisión láser mediante el gatillo ergonómico del manípulo o el pedal clínico, ejecutando movimientos de barrido continuo (técnica dinámica in-motion) con pasadas superpuestas al 10-20% para asegurar una cobertura homogénea del cuadrante.
- Durante el desplazamiento, el cabezal no deberá despegarse de la piel para mantener la refrigeración continua y evitar quemaduras térmicas en los bordes del spot.

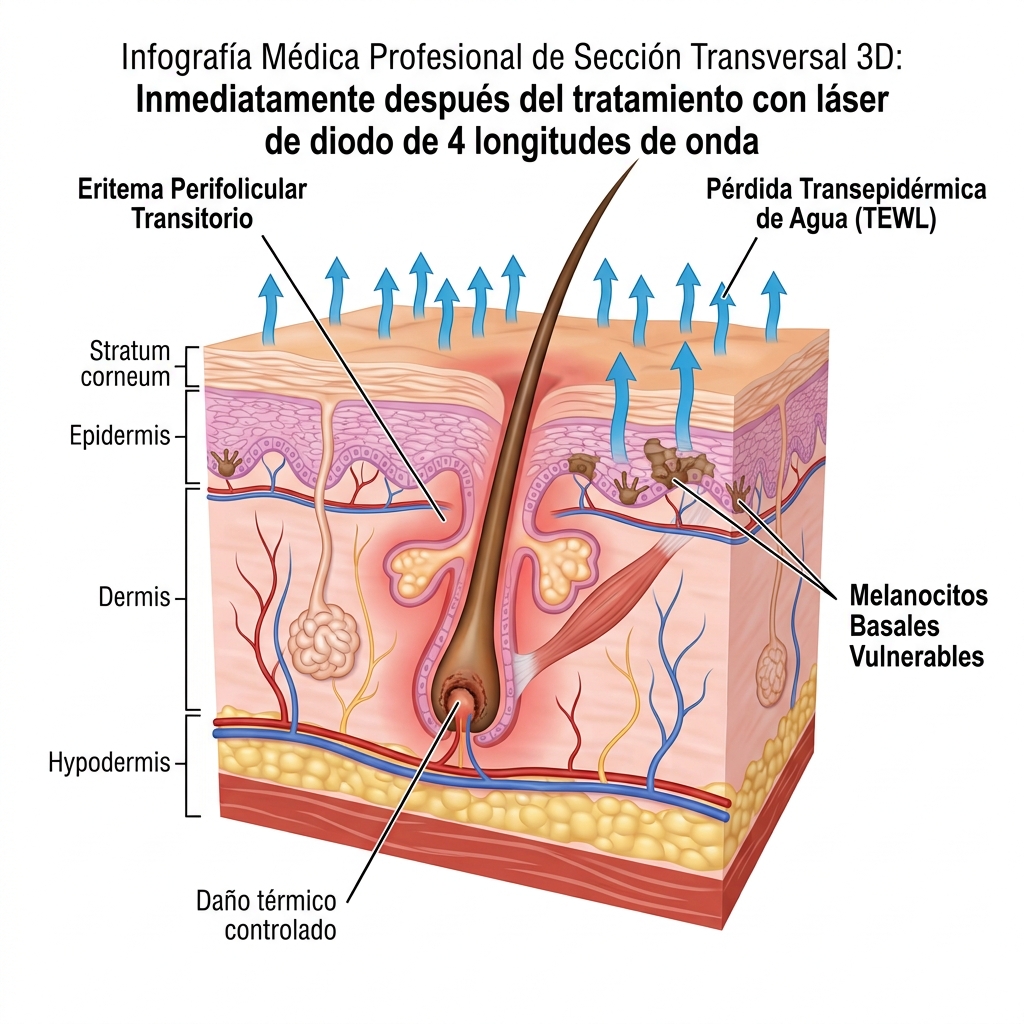

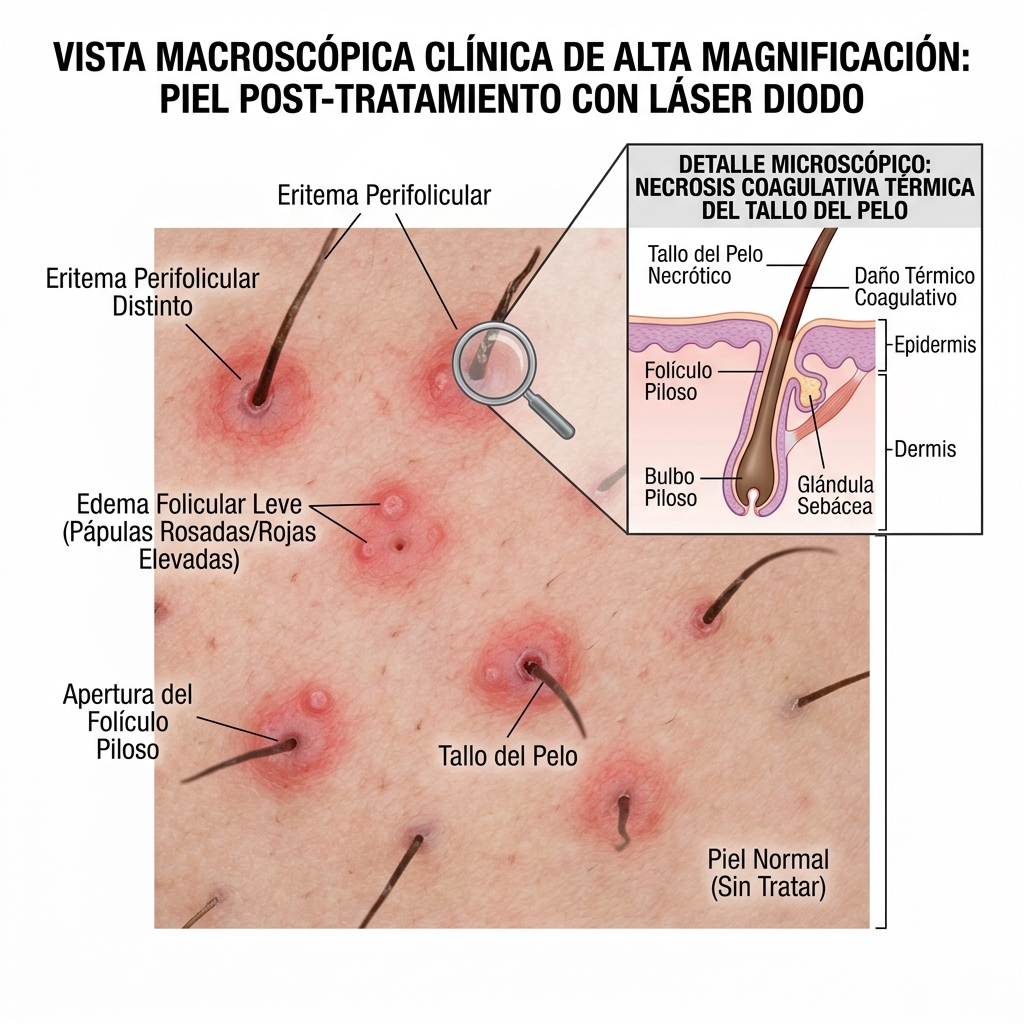

Fase 4: Evaluación de Endpoints Clínicos Inmediatos
- El operador evaluará la presencia de los signos clínicos de eficacia terapéutica: eritema perifolicular transitorio leve a moderado y edema perifolicular localizado (apariencia de pápulas milimétricas en la base de los folículos), apareciendo dentro de los 3 a 8 minutos posteriores a la entrega de energía.

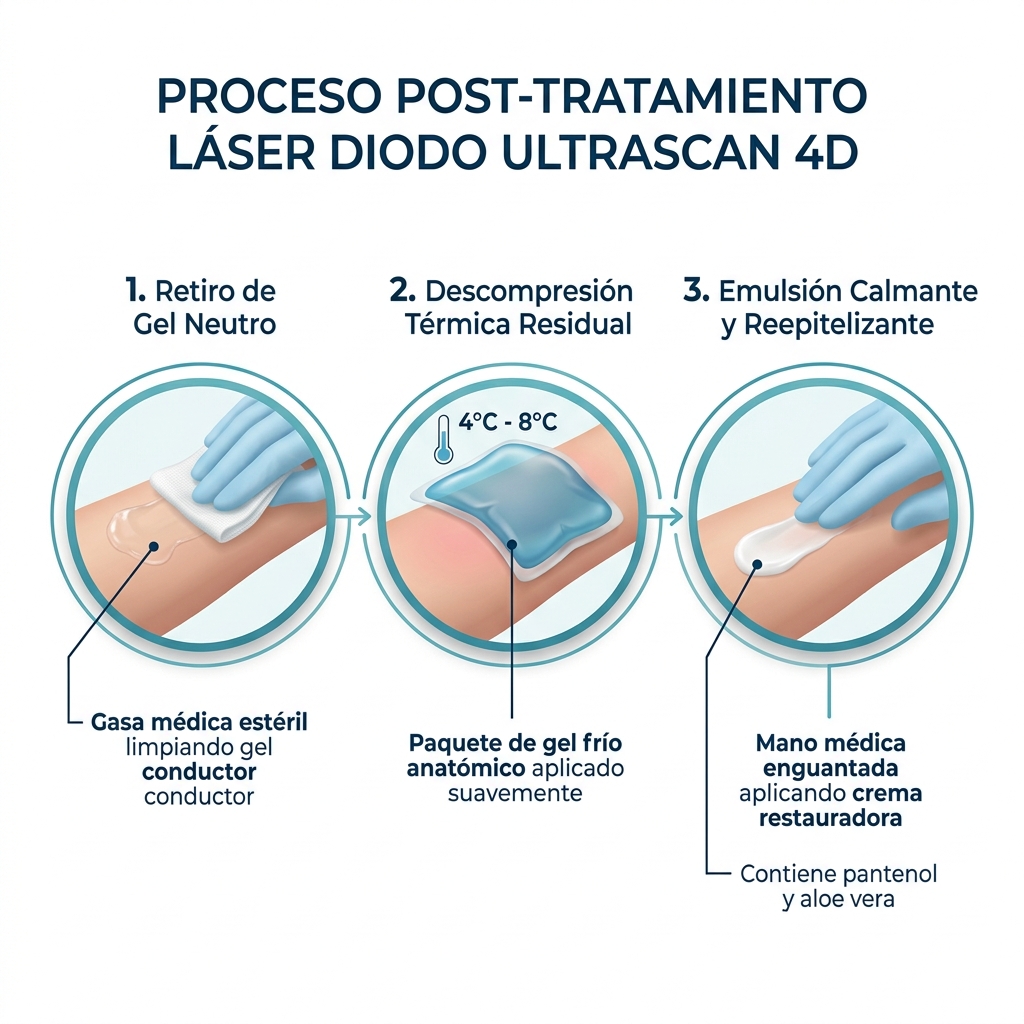

- Se retirará el gel residual con gasas estériles y agua purificada, aplicando una loción calmante oclusiva con base en óxido de zinc o aloe vera puro, y bloqueador solar de amplio espectro (FPS 50+).
¿Se ha comprobado que el eritema perifolicular no ha evolucionado a edema difuso o blanqueamiento epidérmico, confirmando la preservación de la integridad dermoepidérmica?
De no detectarse reacciones adversas inmediatas, se programará la siguiente sesión respetando estrictamente el cronograma de reposo folicular según la zona anatómica tratada.

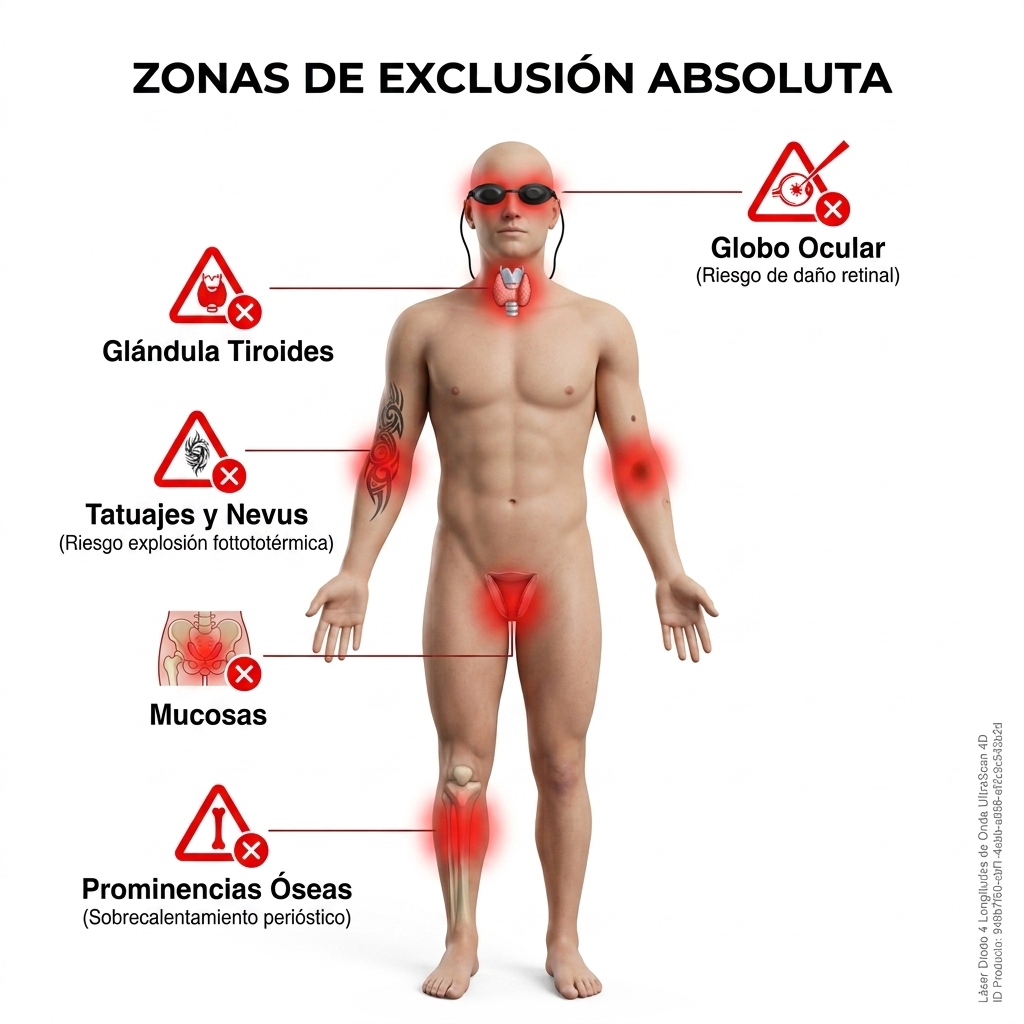

Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables
4. Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables
4.1 Fundamentación Anatomo-Clínica y Criterios Ópticos de Selección de Spot
El éxito clínico y la seguridad biológica en la fototermólisis selectiva mediante la plataforma UltraScan 4D dependen de la correcta delimitación anatómica y de la elección estratégica del tamaño de spot. La emisión simultánea de cuatro longitudes de onda (755 nm, 808 nm, 940 nm y 1064 nm) genera perfiles de penetración tisular variables que interactúan con diferentes cromóforos y profundidades foliculares. La dispersión óptica (scattering) dentro de la dermis está inversamente condicionada por el diámetro del spot: a mayor superficie de emisión, menor pérdida de fotones por reflexión lateral y mayor profundidad efectiva de penetración fotónica, permitiendo alcanzar los bulbos pilosos más profundos con menor requerimiento de fluencia en superficie.
El sistema UltraScan 4D dispone de un manípulo ergonómico equipado con cuatro terminales ópticas intercambiables de acople magnético de alta conductividad térmica:

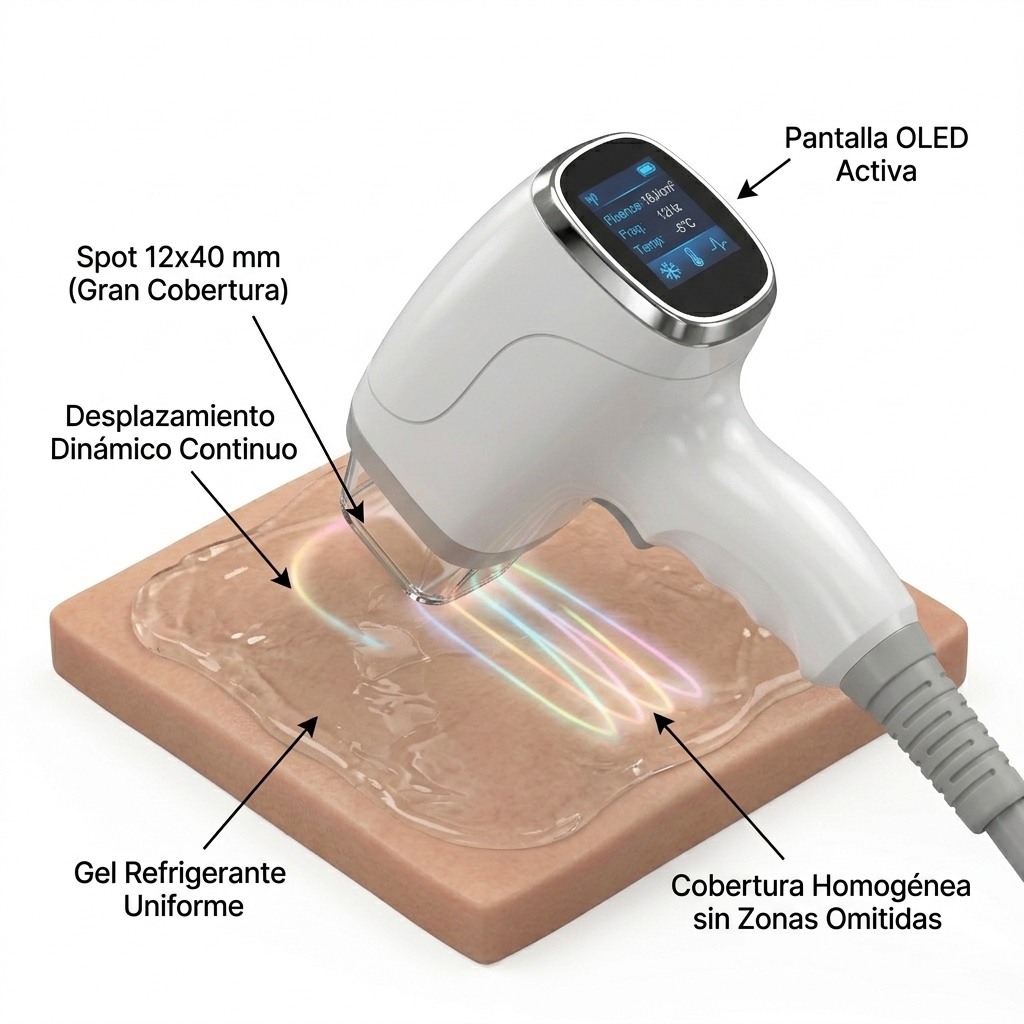

- Spot de 12 × 40 mm (Gran Cobertura y Alta Velocidad): Diseñado para maximizar la tasa de cobertura en centímetros cuadrados por segundo. Reduce drásticamente el tiempo de tratamiento en macro-superficies corporales y garantiza una penetración fotónica profunda y homogénea en dermis reticular e hipodermis superficial.
- Spot de 12 × 27 mm (Corporal Estándar): Proporciona un equilibrio óptimo entre maniobrabilidad y profundidad de penetración en áreas con curvaturas anatómicas moderadas.
- Spot de 12 × 20 mm (Zonas Anatómicas Reducidas y Transición): Optimizado para áreas de topografía irregular que demandan un acople plano riguroso y una refrigeración por contacto estricta para evitar fugas de luz.
- Puntera Cónica Focal de 8 mm (Ultra-Precisión): Diseñada para micro-áreas faciales, zonas intercartilaginosas y cavidades periféricas donde los spots rectangulares convencionales no logran una aposición dérmica completa.
4.2 Cartografía de Zonas Faciales y Protocolo de Precisión
La región facial presenta una densidad folicular elevada, variabilidad en la profundidad del bulbo (entre 1.5 mm y 4.0 mm) y una vascularización superficial prominente. El operador deberá inspeccionar la morfología ósea y cutánea antes de iniciar el trazado.
+-----------------------------------------------------------------------------+
| TOPOGRAFÍA CLÍNICA FACIAL |
| |
| [ Zona Frontal / Entrecejo ] ----> Spot 8 mm (Límites óseos estrictos) |
| [ Patillas / Mejillas ] ---------> Spot 12x20 mm (Modo estático/dinámico) |
| [ Labio Superior (Bigote) ] ------> Spot 12x20 mm o Puntera 8 mm |
| [ Mentón / Borde Mandibular ] ---> Spot 12x20 mm |
| |
| ZONA DE EXCLUSIÓN CRÍTICA: Borde orbitario interno y globo ocular |
+-----------------------------------------------------------------------------+Protocolo de Ejecución en Labio Superior y Zona Peribucal
- El profesional deberá retirar cualquier residuo de cosméticos o sebo mediante un limpiador dérmico libre de alcohol y secar perfectamente la piel.
- Se deberá realizar una inspección minuciosa del borde bermellón. Queda estrictamente prohibido emitir pulsos directamente sobre el tejido mucoso labial debido a su alta concentración de vascularización y melanina epitelial condensada, lo que generaría un sobrecalentamiento instantáneo.
- Se seleccionará el cabezal de 12 × 20 mm para el cuerpo del labio superior o la puntera cónica de 8 mm en el área subnasal y comisuras.
- El operador deberá aplicar una capa fina y homogénea de gel conductor neutro a 4 grados centígrados para favorecer el acoplamiento óptico y proteger la epidermis mediante el sistema de enfriamiento a -10 grados centígrados.
- Se procederá a disparar mediante técnica de sellado estático con una superposición del 10% entre disparos contiguos.
- Pausa de control clínico: El operador deberá evaluar inmediatamente la respuesta epidérmica. ¿Se observa eritema perifolicular leve sin blanqueamiento epidérmico ni edema difuso? Si la respuesta es afirmativa, se continuará hacia el mentón; de lo contrario, se ajustará la fluencia descendiendo un 15%.

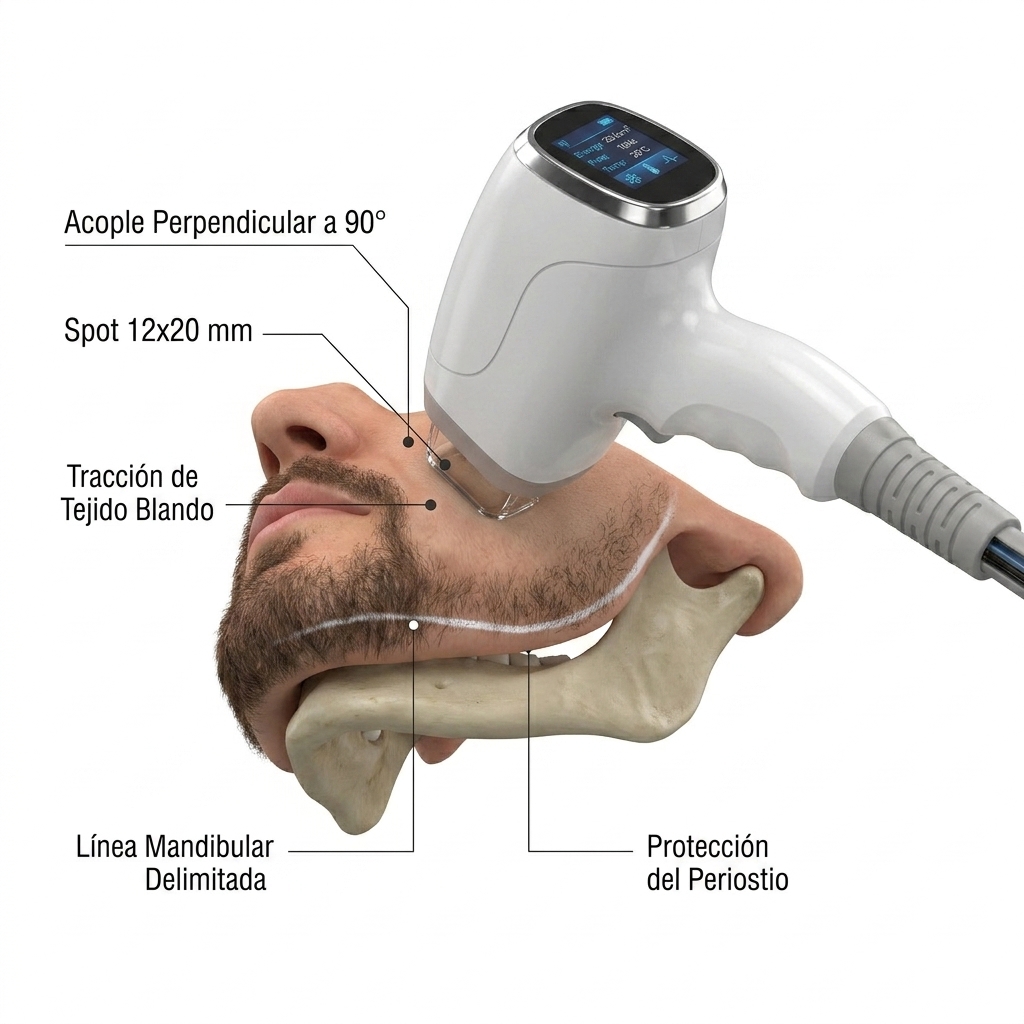

Protocolo de Ejecución en Mentón, Patillas y Línea Mandibular
- El profesional delimitará con un lápiz dermográfico blanco el contorno mandibular y las patillas, separando el vello terminal a tratar del cabello del cuero cabelludo.
- Se acoplará el spot de 12 × 20 mm, asegurando que la superficie metálica de enfriamiento mantenga contacto perpendicular de 90 grados con la dermis.
- Al tratar sobre el reborde óseo mandibular, el profesional deberá realizar una tracción manual suave del tejido blando hacia la zona plana submandibular, evitando disparar directamente con presión excesiva sobre el periostio.

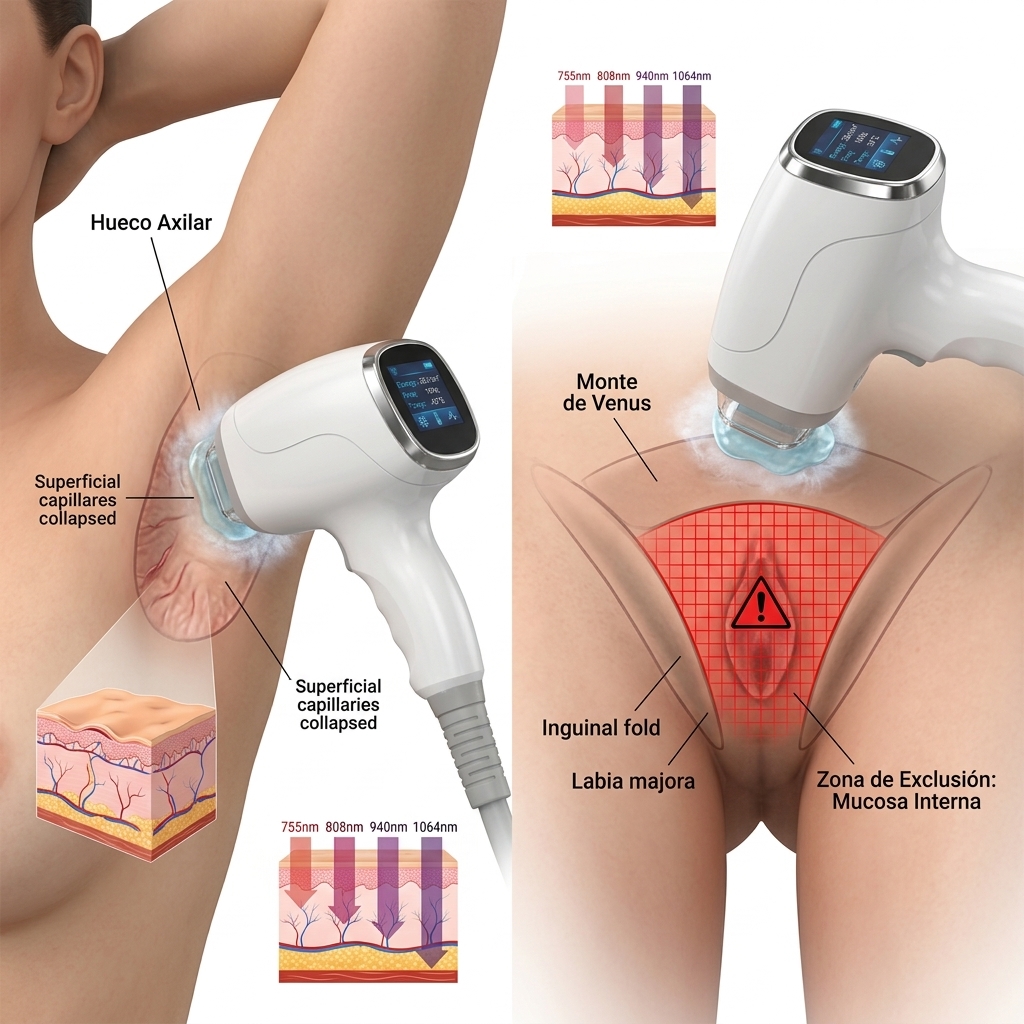

4.3 Cartografía de Zonas Corporales Medianas: Axilas y Área Íntima / Bikini
Estas regiones combinan vello terminal de calibre grueso, fototipos intermedios a altos (III a V según Fitzpatrick) y una dermis rica en terminaciones nerviosas y glándulas apocrinas.
+-----------------------------------------------------------------------------+
| DELIMITACIÓN AXILAR Y BIKINI |
| |
| [ Hueco Axilar ] ----------------> Spot 12x20 mm o 12x27 mm |
| [ Monte de Venus / Pubis ] ------> Spot 12x27 mm |
| [ Labios Mayores / Inguinal ] ---> Spot 12x20 mm |
| [ Zona Perianal / Interglútea ] -> Spot 12x20 mm |
| |
| ZONA DE EXCLUSIÓN CRÍTICA: Mucosa vestibular y labios menores |
+-----------------------------------------------------------------------------+Protocolo Clínico para Región Axilar

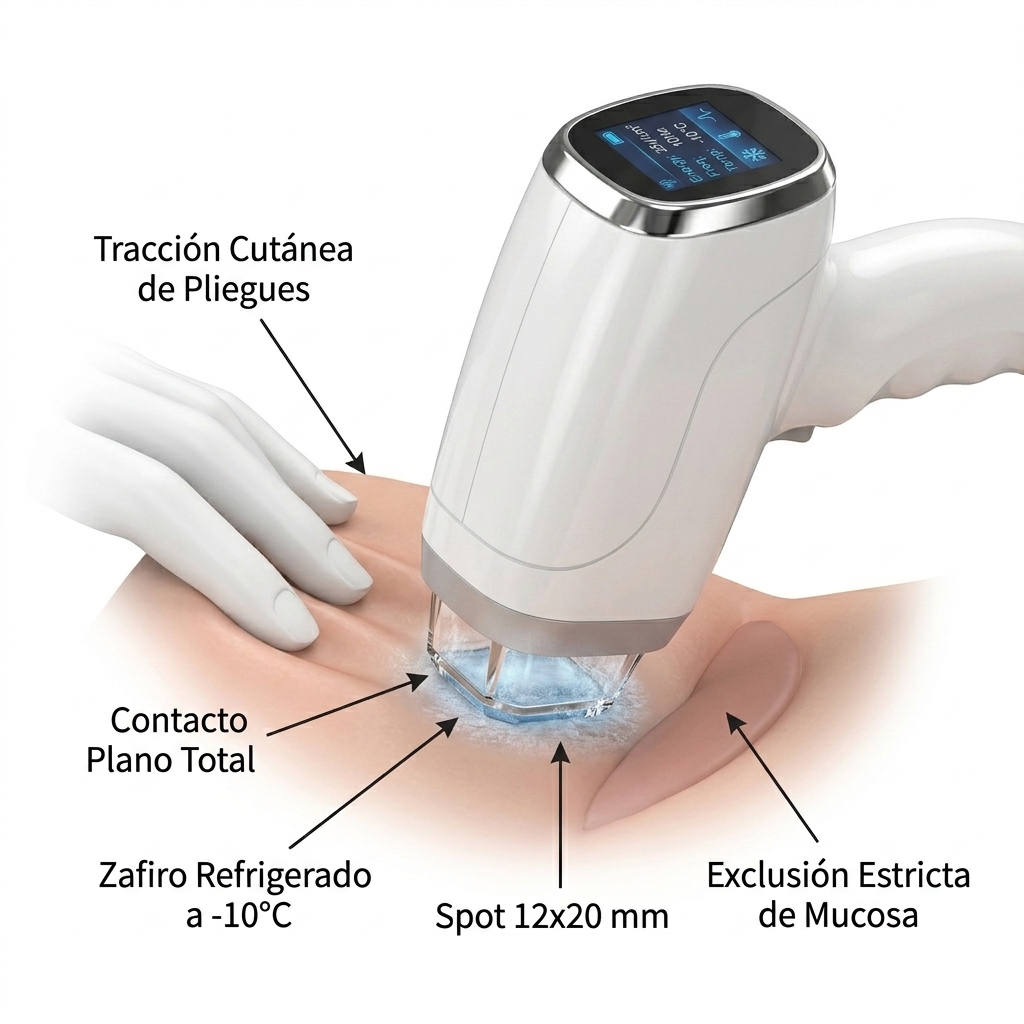

- El paciente deberá colocarse en decúbito supino con el brazo abducido y flexionado detrás de la cabeza para exponer por completo la fosa axilar.
- El profesional deberá verificar que no existan restos de desodorante antitranspirante o partículas de sales de aluminio, las cuales interactúan negativamente con el haz de luz generando dispersión térmica y microquemaduras.
- Se seleccionará el spot de 12 × 20 mm o 12 × 27 mm según la concavidad de la axila.

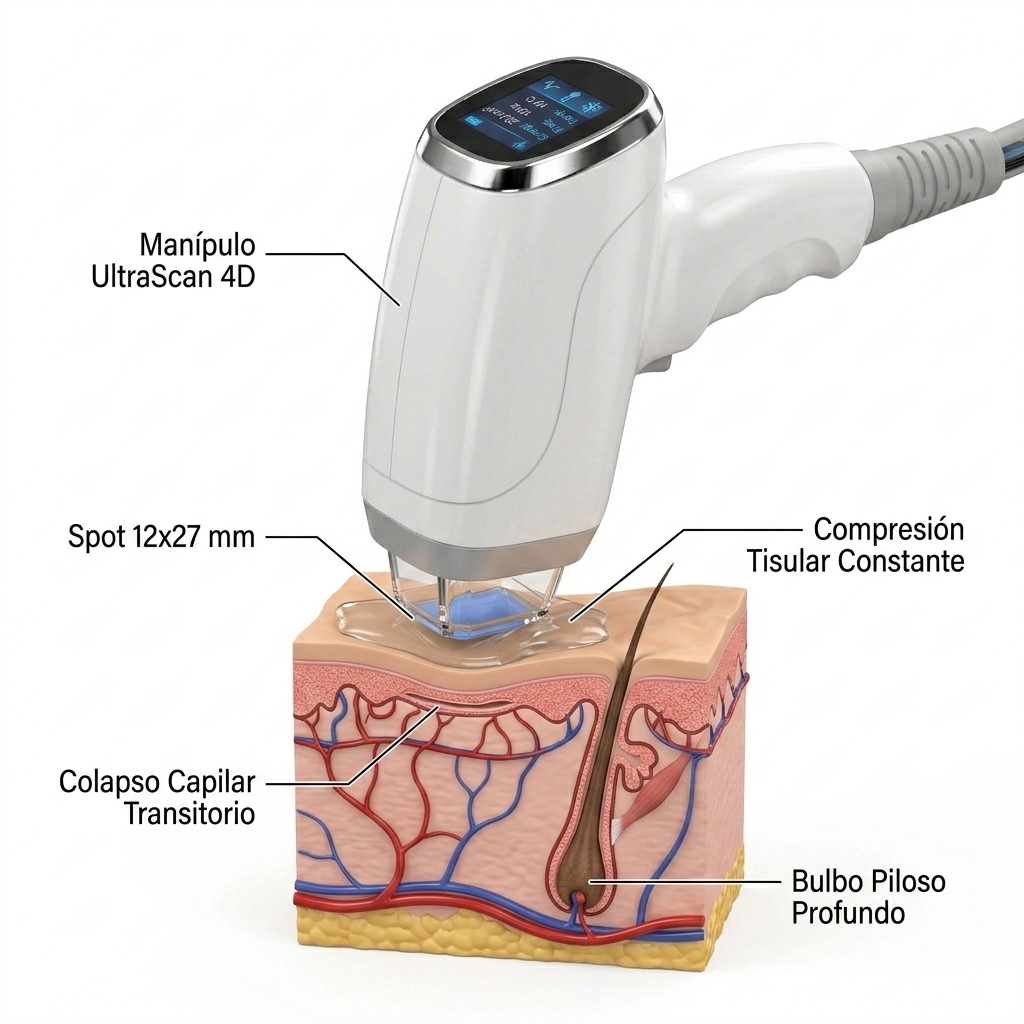

- Se extenderá el gel conductor y se posicionará el cabezal manteniendo presión constante para colapsar los capilares sanguíneos superficiales transitoriamente (minimizando la absorción competitiva de la oxihemoglobina a 940 nm y 1064 nm) y acercar el bulbo piloso a la superficie.
- Se aplicará el tratamiento mediante técnica de barrido dinámico a una frecuencia de 5 Hz a 10 Hz o mediante técnica estática punto por punto con superposición del 15%.
- Pausa de control clínico: El profesional constatará la expulsión o chamuscado del tallo piloso residual y el edema perifolicular. ¿El paciente refiere una sensación de calor tolerable con picor térmico transitorio y el cabezal mantiene su temperatura criogénica constante? Confirmada la estabilidad, se tratará la axila contralateral.
Protocolo Clínico para Zona Íntima (Bikini Completo y Perianal)
- El operador delimitará las zonas externas tratables: monte de venus, pliegues inguinales, caras laterales de los labios mayores y región perianal externa.
- Se excluirán de manera estricta los labios menores, el introito vaginal y la mucosa anal interna.
- Se acoplará el spot de 12 × 20 mm para zonas estrechas y el spot de 12 × 27 mm en el monte de venus.
- Dada la mayor concentración de melanina epidérmica y la sensibilidad regional, el profesional deberá traccionar la piel para aplanar los pliegues y asegurar un contacto total y homogéneo del zafiro refrigerado a -10 grados centígrados antes de presionar el gatillo de disparo.
4.4 Cartografía de Zonas Corporales Extensas: Tronco y Extremidades
Las macro-superficies corporales (espalda, tórax, abdomen, muslos y piernas completas) abarcan áreas de cientos de centímetros cuadrados que requieren una administración energética homogénea para evitar zonas omitidas (striping) y fatiga del operador.
+-----------------------------------------------------------------------------+
| MACRO-SUPERFICIES CORPORALES |
| |
| [ Espalda / Zona Lumbar ] -------> Spot 12x40 mm (Cuadrantes de 10x10 cm) |
| [ Tórax / Abdomen ] -------------> Spot 12x40 mm (Cuadrantes de 10x10 cm) |
| [ Muslos y Piernas Completas ] --> Spot 12x40 mm (Barrido longitudinal) |
| [ Antebrazos / Brazos ] ---------> Spot 12x27 mm |
| |
| ZONA DE EXCLUSIÓN CRÍTICA: Areola mamaria, línea alba pigmentada/nevus |
+-----------------------------------------------------------------------------+Protocolo de Ejecución en Macro-Áreas
- El profesional deberá zonificar la superficie corporal trazando cuadrículas de trabajo de aproximadamente 10 × 10 cm con un lápiz dermográfico blanco no fotosensible.
- Se acoplará el spot de alta velocidad de 12 × 40 mm en el manípulo UltraScan 4D.
- Se distribuirá una capa uniforme de gel refrigerante en el cuadrante asignado.
- En modo dinámico (In-Motion), el operador moverá el manípulo realizando pases cruzados continuos (verticales y horizontales) manteniendo contacto firme a una frecuencia de repetición de 8 Hz a 10 Hz hasta alcanzar la dosis acumulada de Joules calculada por el analizador inteligente de piel.
- Al trabajar en zonas adyacentes a prominencias óseas (como la cresta tibial, rótula, clavículas o espina de la escápula), el profesional deberá reducir la velocidad de desplazamiento o cambiar transitoriamente a disparo estático con spot de 12 × 27 mm para garantizar el contacto pleno del cristal y evitar disparos al aire.
4.5 Zonas Prohibidas y de Exclusión Absoluta: Fisiopatología del Riesgo
El incumplimiento de la cartografía de exclusión expone al paciente a lesiones tisulares irreversibles. El profesional deberá reconocer y omitir estrictamente las siguientes regiones:
+-----------------------------------------------------------------------------+
| MAPA DE EXCLUSIÓN ANATÓMICA ABSOLUTA |
| |
| [!] GLOBO OCULAR Y REBORDE ORBITARIO INTERNO |
| Riesgo: Absorción masiva en melanina retiniana / Ceguera permanente. |
| |
| [!] LÓBULO TIROIDEO Y CARTÍLAGO TIROIDES |
| Riesgo: Penetración profunda 1064 nm / Alteración funcional térmica. |
| |
| [!] NEVUS DISPLÁSICOS Y LESIONES PIGMENTADAS SOSPECHOSAS |
| Riesgo: Quemadura de tercer grado / Mutagénesis térmica celular. |
| |
| [!] TATUAJES Y MICROPIGMENTACIÓN PERMANENTE |
| Riesgo: Estallido fotoacústico / Desepitelización profunda / Cicatriz.|
| |
| [!] MUCOSAS GENITALES INTERNAS Y LABIOS MENORES |
| Riesgo: Ausencia de estrato córneo / Ulceración y quemadura mucosa. |
| |
| [!] PROMINENCIAS ÓSEAS NO ACOLCHADAS (DIRECTO A PERIOSTIO) |
| Riesgo: Sobrecalentamiento perióstico / Dolor agudo refractario. |
+-----------------------------------------------------------------------------+1. Globo Ocular y Reborde Orbitario Interno
- Mecanismo Lesivo: Las longitudes de onda de 755 nm, 808 nm, 940 nm y 1064 nm atraviesan los medios transparentes del ojo (córnea, humor acuoso, cristalino y humor vítreo) y son absorbidas masivamente por la melanina del epitelio pigmentario retiniano y la coroides.
- Consecuencia Clínica: Fotocoagulación retiniana inmediata, hemorragia macular y ceguera permanente e irreversible. Queda prohibida la depilación del reborde orbitario interno, cejas inferiores o párpados, incluso si el paciente lleva gafas protectoras externas estándar. Se exige el uso mandatario de gafas de protección específicas contra la radiación láser para paciente y operador en todo momento.
2. Región Antero-Inferior del Cuello (Glándula Tiroides)
- Mecanismo Lesivo: La longitud de onda de 1064 nm y 940 nm posee un alto poder de penetración tisular que puede alcanzar las estructuras prelaringeas y el parénquima tiroideo en pacientes delgados o con bocio superficial.
- Consecuencia Clínica: Riesgo de hipertermia del tejido glandular tiroideo y potencial inducción de respuestas inflamatorias o alteraciones endocrinas funcionales. El trazado láser del cuello solo deberá realizarse en la región submentoniana superior y en la nuca posterior, excluyendo el lecho tiroideo.
3. Nevus Melanocíticos, Lesiones Pigmentadas y Tatuajes
- Mecanismo Lesivo: Los nevus y los pigmentos exógenos de los tatuajes concentran densidades extremas de melanina y partículas metálicas/sintéticas. La captación de los cuatro láseres en un solo disparo produce una sobrecarga térmica súbita e incontrolada con liberación masiva de energía en microsegundos.
- Consecuencia Clínica: En tatuajes, produce estallido fotoacústico con desprendimiento epidérmico, quemaduras dérmicas de espesor total y cicatrización queloidea con despigmentación irreversible. En nevus, existe riesgo de atipia celular inducida por lesión térmica e imposibilidad de seguimiento dermatoscópico oncológico posterior. Todos los nevus y tatuajes deberán cubrirse con apósitos blancos o delimitarse dejando un margen de seguridad de al menos 10 mm.
4. Mucosas Vestibulares y Genitales Internas
- Mecanismo Lesivo: La mucosa no queratinizada carece de la capa protectora del estrato córneo y presenta una hidratación superficial y vascularización extrema.
- Consecuencia Clínica: Pérdida de integridad de la barrera mucosa, ulceración química-térmica, dolor severo y riesgo incrementado de infecciones bacterianas secundarias o fístulas superficiales.
5. Prominencias Óseas Desprovistas de Tejido Celular Subcutáneo
- Mecanismo Lesivo: La emisión directa sobre crestas óseas (como la espina tibial anterior o el arco cigomático sin acolchado dérmico) provoca un fenómeno de reflexión ósea profunda donde los fotones rebotan en la cortical densa, sumando densidad de energía sobre el periostio.
- Consecuencia Clínica: Inflamación perióstica, dolor neurógeno severo refractario y riesgo de quemadura profunda por contacto térmico transmitido por el hueso. El operador deberá traccionar la piel hacia planos musculares laterales acolchados antes de emitir la radiación lumínica.
Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
5. Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
5.1. Fundamentación Biológica y Anamnesis Clínica Obligatoria
El abordaje terapéutico mediante la plataforma electromédica UltraScan 4D, basada en la emisión simultánea de cuatro longitudes de onda (755 nm, 808 nm, 940 nm y 1064 nm) con una potencia óptica de 1.600 W y 16 barras de diodo, exige una rigurosa evaluación clínica preoperatoria. La interacción de estos haces coherentes con los cromóforos diana (melanina folicular y hemoglobina de la microvasculatura peribulbar) induce una elevación térmica controlada que busca la fototermólisis selectiva del aparato pilosebáceo. No obstante, si el tejido diana o el estado sistémico del paciente presentan alteraciones en la homeostasis cutánea, absorción aberrante de fotones o incapacidad para disipar el estrés térmico, el riesgo de inducir quemaduras de espesor parcial, hiperpigmentación postinflamatoria (HPI), hipopigmentación cicatrizal o reactivaciones infecciosas se incrementa exponencialmente.
El profesional de la salud deberá completar una historia clínica minuciosa y dirigida antes de autorizar cualquier emisión láser. La anamnesis clínica obligatoria comprenderá los siguientes puntos críticos:
- Identificación del fototipo y condición cutánea: Evaluación según la escala de Fitzpatrick, analizando el grado de reactividad eritematosa y la capacidad de pigmentación melánica frente a la radiación ultravioleta.
- Historial farmacológico completo: Registro detallado de medicamentos orales, tópicos, suplementos fitoterápicos y fitofármacos consumidos en los últimos doce meses, prestando especial atención a agentes fotosensibilizantes o retinoides sistémicos.
- Antecedentes patológicos sistémicos y oncológicos: Pesquisa activa de neoplasias cutáneas previas o activas, displasias melanocíticas, endocrinopatías descompensadas, trastornos de la cicatrización y patologías de origen autoinmune.
- Historial de exposiciones lumínicas y cosméticas recientes: Verificación de baños de sol, cabinas de bronceado artificial, uso de lociones autobronceadoras, exfoliaciones químicas o intervenciones con láser ablativo en la zona anatómica a tratar.
- Firma del consentimiento informado: El paciente deberá rubricar el documento legal y médico donde se explicitan los mecanismos de acción, riesgos térmicos inherentes, efectos secundarios transitorios esperados y pautas de cuidado postratamiento.
¿Se ha corroborado el llenado íntegro de la historia clínica dermatológica y la ausencia de fármacos fotosensibilizantes en la ficha del paciente?
5.2. Clasificación Exhaustiva de Contraindicaciones
La clasificación clínica de las contraindicaciones determina de forma taxativa la aptitud del paciente para recibir pulsos térmicos con la plataforma UltraScan 4D. El profesional actuante deberá ceñirse estrictamente a las siguientes delimitaciones fisiopatológicas:
5.2.1. Contraindicaciones Absolutas (Prohibición Total de Disparo)
En presencia de cualquiera de los siguientes estados, el tratamiento con láser queda estrictamente contraindicado, debiendo suspenderse cualquier protocolo:
- Embarazo y período de lactancia: Aunque la penetración de las longitudes de onda del diodo se limita a planos dérmicos y subdérmicos superficiales, no existen ensayos clínicos controlados que demuestren la inocuidad fetal frente al estrés térmico o la dispersión lumínica. Asimismo, las fluctuaciones hormonales (altos niveles de estrógenos y progesterona) generan una hiperreactividad de los melanocitos basales, elevando drásticamente la tasa de melasma reactivo e hiperpigmentación postinflamatoria.
- Neoplasias activas y antecedentes de melanoma: La radiación lumínica y la inducción de factores de crecimiento secundarios al calentamiento dérmico pueden estimular proliferaciones celulares no controladas o enmascarar la evolución de lesiones malignas preexistentes. Queda prohibido aplicar el haz sobre lesiones pigmentadas atípicas o zonas perilesionales.
- Dispositivos electrónicos o mecánicos implantados (Marcapasos, desfibriladores y neuroestimuladores): La emisión de pulsos de alta potencia generada por el bloque de 4.500 W del equipo puede generar campos electromagnéticos parásitos capaces de interferir con la sincronización o sensado de dispositivos biomédicos cardíacos.
- Tratamiento reciente con isotretinoína oral en los últimos 6 meses: La isotretinoína sistémica altera la función de las glándulas sebáceas, adelgaza el estrato córneo, ralentiza la reepitelización y promueve la apoptosis celular en los anejos cutáneos. La exposición al láser bajo este estado o dentro de los seis meses posteriores a su suspensión induce un riesgo severo de cicatrización queloidea, atrofia dérmica y quemaduras térmicas profundas.
- Epilepsia fotosensible: La emisión repetitiva de pulsos lumínicos intensos, incluso a través de reflexiones secundarias en cabina, puede desencadenar crisis convulsivas reflejas mediadas por estimulación visual paroxística cortical.
- Fotosensibilidad inducida por fármacos: Uso activo de medicamentos que reducen el umbral de daño actínico de la piel (por ejemplo: tetraciclinas, doxiciclina, fluoroquinolonas, tiazidas, amiodarona, sulfonamidas, metotrexato o ácido retinoico tópico concentrado). La interacción de fotones con estas moléculas circulantes desencadena reacciones fototóxicas severas con necrosis epidérmica aguda.
5.2.2. Contraindicaciones Relativas (Postergación o Manejo Precautorio)
En estos escenarios clínicos, el procedimiento deberá reprogramarse o realizarse bajo estrictos protocolos de acondicionamiento previo:
- Bronceado solar activo, artificial o autobronceadores menor a 15 días: La activación aguda de la melanina en las capas basales y espinosas de la epidermis convierte a la superficie cutánea en un cromóforo competitivo no deseado. Esto desvía la energía térmica del folículo piloso hacia la epidermis, garantizando la aparición de flictenas y discromías. Se requerirá un reposo actínico mínimo de quince a treinta días antes de la intervención.

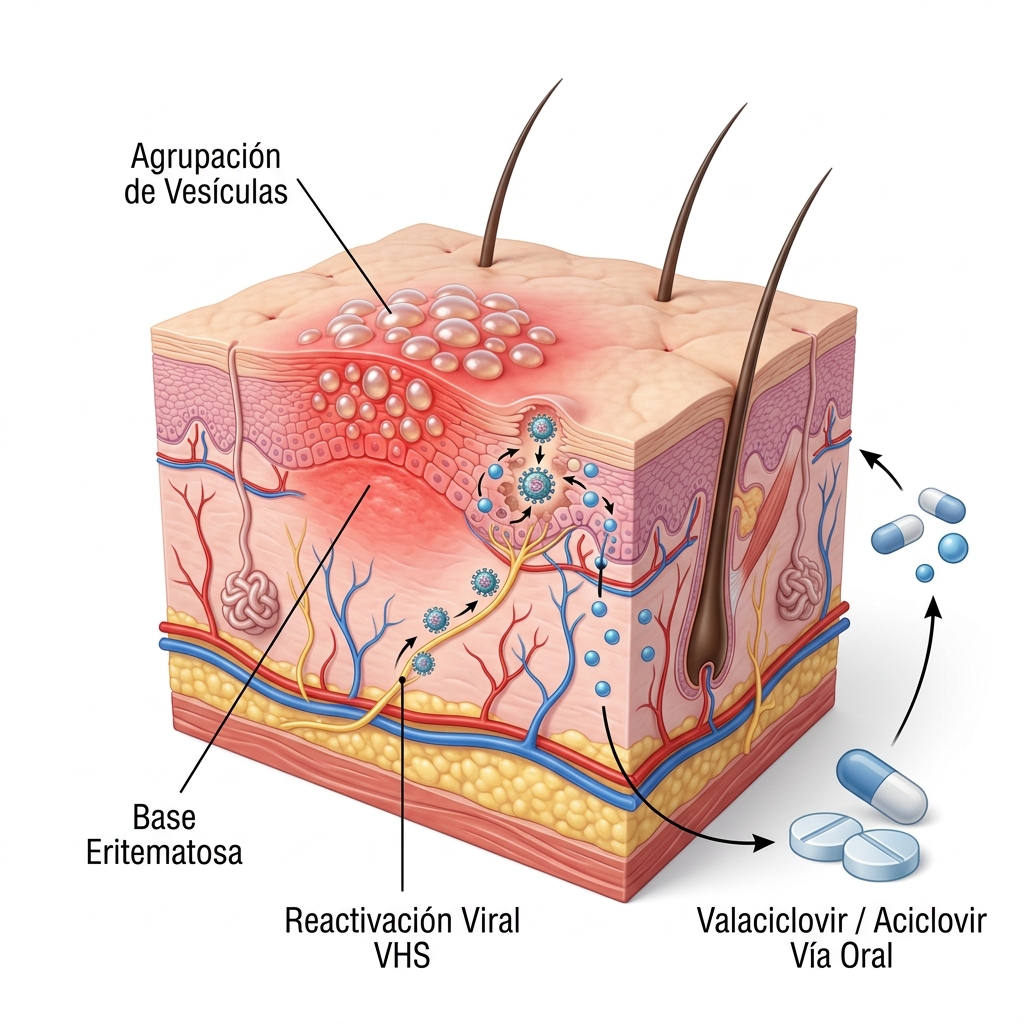

- Infección activa por herpes simple (VHS tipo I o II) recidivante: El calentamiento tisular y la respuesta inflamatoria local pueden inducir una reactivación viral aguda. Se deberá indicar profilaxis antiviral oral (valaciclovir o aciclovir) 48 horas antes y durante los 5 días posteriores a la sesión en áreas periorales o genitales en pacientes con antecedentes clínicos.

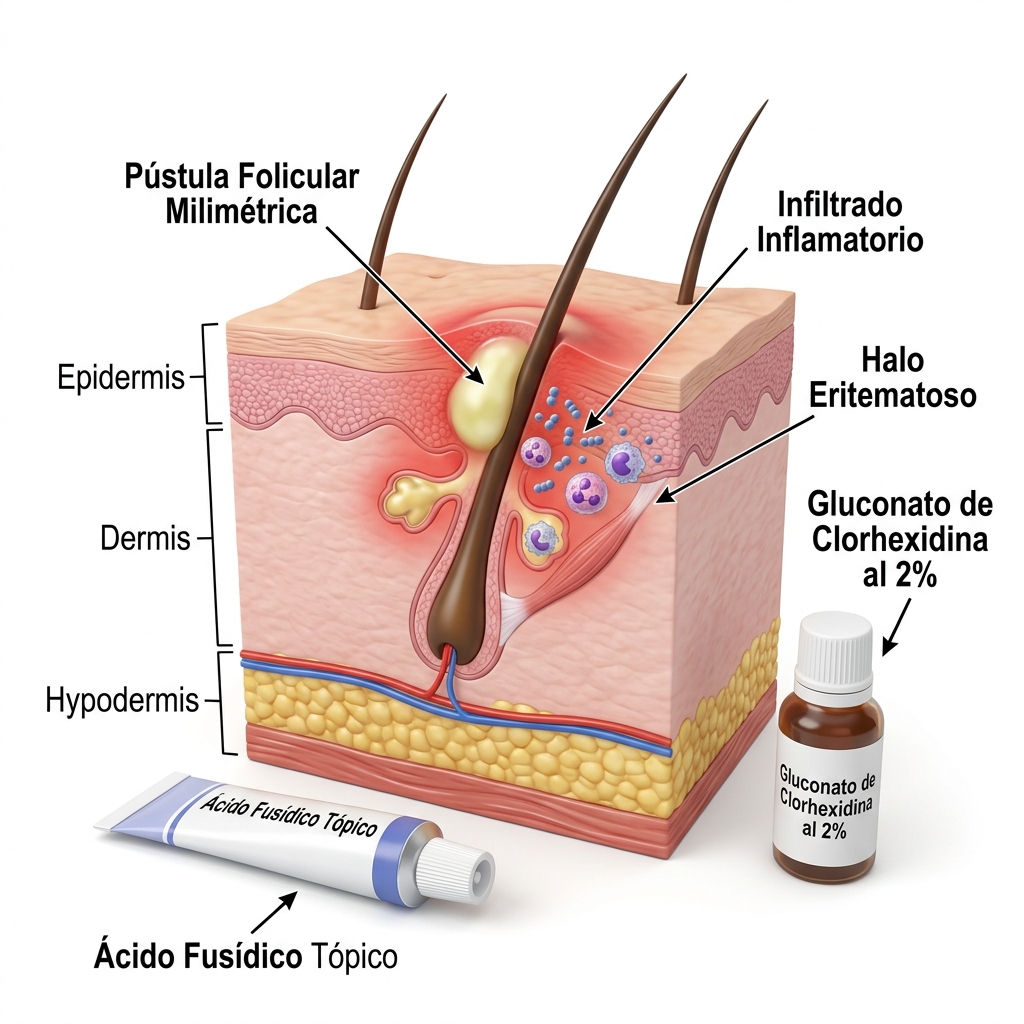

- Heridas abiertas, dermoabrasiones o infecciones cutáneas bacterianas/micóticas: La pérdida de continuidad en la barrera epidérmica altera la absorción óptica y eleva el riesgo de sobreinfección y cicatrización anómala. El tratamiento se postergará hasta la reepitelización e indemnidad tisular completa.
- Tendencia a la formación de cicatrices hipertróficas o queloides: Pacientes con antecedentes demostrados de cicatrización anómala deberán ser tratados con fluencias conservadoras, tiempos de enfriamiento prolongados y una prueba de parche previa obligatoria para descartar respuestas fibróticas reactivas.
5.3. Protocolo Estricto de Bioseguridad Ocular
La radiación emitida por el sistema UltraScan 4D, al concentrar longitudes de onda en el espectro del infrarrojo cercano (755 nm a 1064 nm), representa un peligro crítico de Clase 4 para las estructuras oculares. La córnea y el cristalino son transparentes a estas longitudes de onda, permitiendo que la energía incidente se enfoque directamente sobre la retina mediante el sistema dióptrico del ojo, incrementando la densidad de potencia en un factor de hasta 100.000 veces. Esto puede causar fotocoagulación macular retiniana instantánea, escotomas permanentes o ceguera irreversible.
5.3.1. Protección para el Operador y Personal en Cabina
- Gafas de Protección Láser (Lente de Operador): El profesional y cualquier acompañante presente en la cabina deberán colocarse de forma obligatoria las gafas envolventes antes de encender el sistema o retirar el manípulo de su cuna.
- Densidad Óptica (OD): Las gafas deberán poseer un marcado técnico indeleble que certifique una densidad óptica OD 7+ específica para el rango de atenuación de 755 nm, 808 nm, 940 nm y 1064 nm.
- Diseño Físico y Cobertura: La montura ergonómica de polímero térmico cuenta con visores filtrantes en tonalidad naranja/ámbar translúcido y escudos de protección lateral integrados, los cuales bloquean el ingreso de reflexiones directas, especulares y difusas generadas en el área de tratamiento.
- Sujeción e Higiene: Se deberá ajustar el cordón textil a la nuca para evitar desplazamientos accidentales durante la manipulación del cabezal.
+-------------------------------------------------------------------------+
| REGLA DE ORO DE BIOSEGURIDAD |
| Bajo ninguna circunstancia se emitirá un pulso láser si el operador o |
| el paciente no tienen colocados sus protectores oculares normados. |
+-------------------------------------------------------------------------+5.3.2. Protección para el Paciente
- Protectores Oculares Opacos (Lente de Paciente): El paciente deberá utilizar exclusivamente las copas oculares tipo concha de polímero/elastómero médico opaco de alta densidad (OD 7+).
- Ajuste y Sellado: Las cúpulas de perfil ovoidal negro mate deberán colocarse directamente sobre los globos oculares cerrados, adaptándose al contorno anatómico del reborde orbitario.
- Tensión y Fijación: Se deberá tensar el cordón elástico mediante el mecanismo de traba deslizante (cord lock), garantizando que el puente nasal flexible una ambas copas sin holguras que permitan la entrada lateral de luz.
- Tratamientos Faciales Cercanos a la Órbita: Queda terminantemente prohibido disparar el manípulo láser por dentro del reborde orbitario óseo. Para la depilación del entrecejo o la frente baja, el manípulo apuntará siempre en sentido opuesto al globo ocular, manteniendo las copas opacas en íntimo contacto cutáneo.
¿Se ha verificado la colocación hermética de los protectores oculares tanto en el paciente como en el operador previo a desbloquear el pedal o gatillo de emisión?
5.4. Protocolo Obligatorio del Test de Parche Cutáneo (Patch Test)
La variabilidad biológica interindividual en la concentración de melanina epidérmica, el grosor cutáneo y la reactividad vascular hace mandatoria la ejecución de un test de parche previo al primer tratamiento o tras cambios estacionales en la exposición solar del paciente.
5.4.1. Maniobra Clínica Paso a Paso
- Acondicionamiento del área de prueba: El operador deberá seleccionar una pequeña área anatómica representativa y poco visible adyacente a la zona que se desea tratar (por ejemplo, zona retromandibular para rostro, o porción lateral inferior para piernas). La piel deberá estar rasurada con cuchilla descartable a ras (longitud folicular de 0 mm), limpia, desengrasada y seca.
- Aplicación del medio de acoplamiento: Se deberá extender una capa uniforme de gel conductor transparente e hidrosoluble de 2 a 3 milímetros de espesor en el área seleccionada, garantizando un acoplamiento térmico óptimo.

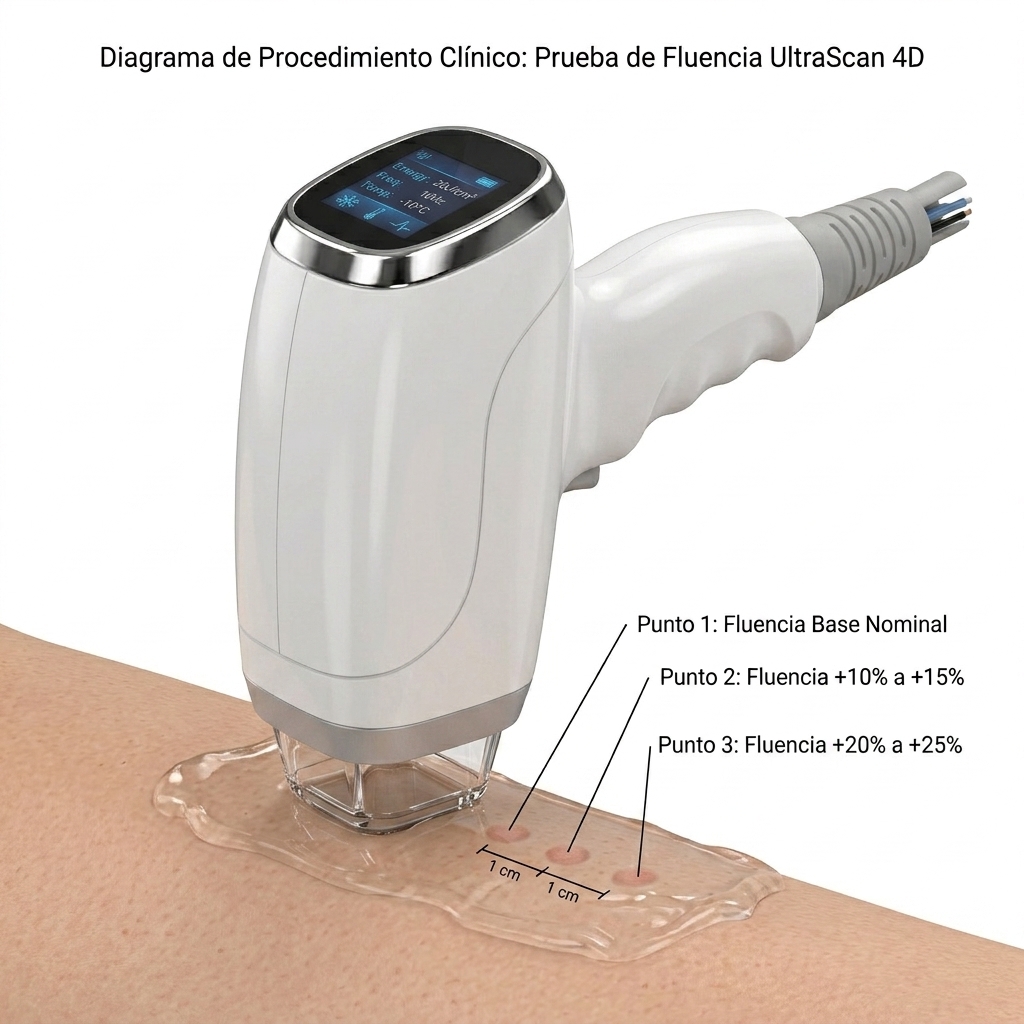

- Configuración de parámetros de prueba: Se calibrarán tres disparos consecutivos independientes en modo estático, espaciados por 1 cm de distancia, iniciando con la dosimetría base recomendada por el analizador de piel del UltraScan 4D:
- Punto de Prueba 1: Fluencia base nominal acorde al fototipo estimado.
- Punto de Prueba 2: Fluencia base incrementada en un 10% a 15%.
- Punto de Prueba 3: Fluencia base incrementada en un 20% a 25%.
- Emisión del disparo: El profesional deberá apoyar el prisma de zafiro verticalmente sobre la piel a 90 grados, ejerciendo una presión firme y constante para deprimir el lecho vascular transitoriamente, permitiendo que el sistema de enfriamiento integrado a -10 °C estabilice la epidermis antes de accionar el gatillo de disparo.

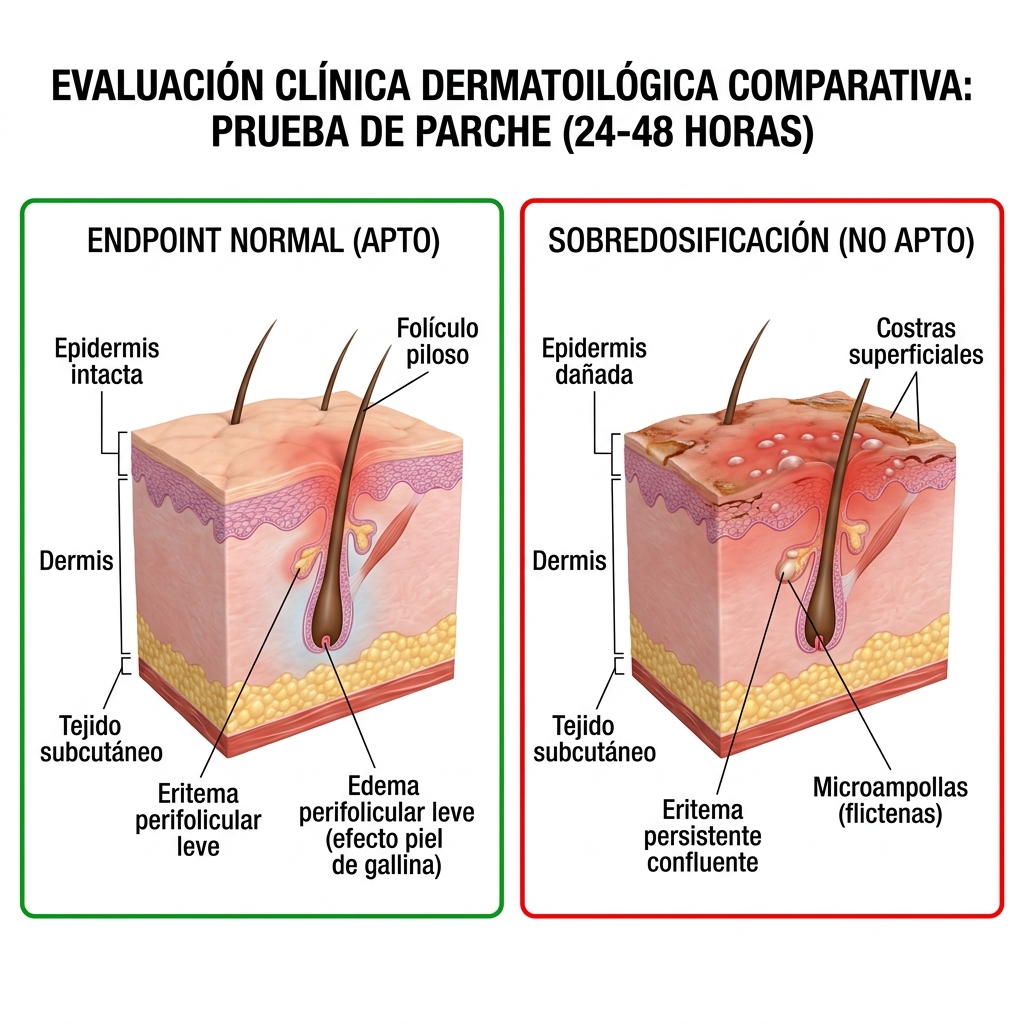

5.4.2. Lectura Clínica y Criterios de Evaluación a 24 - 48 Horas
El paciente deberá ser citado o evaluado rigurosamente tras un lapso de 24 a 48 horas posteriores a la realización de la prueba. El profesional buscará los siguientes puntos de control (endpoints):
- Endpoint Terapéutico Normal (Prueba Positiva Exitosa): Presencia de eritema leve a moderado y edema perifolicular localizado (apariencia de piel de gallina transitoria) que resuelve de forma espontánea entre las 2 y 12 horas posteriores al disparo, sin alteración de la integridad epidérmica.
- Signos de Alarma y Sobredosificación (Prueba No Apta): Presencia de eritema confluente persistente pasadas las 24 horas, formación de microampollas, flictenas, costras, dolor urente prolongado o blanqueamiento epidérmico inmediato (frosted effect). Estos hallazgos indican daño térmico epidérmico no selectivo.
- Conducta Clínica: Si se evidencia tolerancia tisular adecuada, se seleccionará la fluencia que demostró el mejor edema perifolicular sin daño epidérmico secundario. Si se observan signos de alarma, se deberá descender la fluencia en un 20% a 30%, incrementar el ancho de pulso o descartar el tratamiento si el fototipo cutáneo muestra incompatibilidad con la carga lumínica.
Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso
6. Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso
6.1 Fundamentación Fototérmica y Principios de la Termocinética Multilongitud de Onda
La emisión simultánea de cuatro longitudes de onda (755 nm, 808 nm, 940 nm y 1064 nm) en la plataforma UltraScan 4D permite abordar la anatomía folicular y vascular con un perfil de absorción tridimensional. Cada longitud de onda ejerce una acción cromófora específica: la radiación de 755 nm maximiza la absorción por la melanina presente en el tallo y la matriz folicular en vellos finos o superficiales; los 808 nm penetran hasta el bulbo folicular en la dermis media; los 940 nm generan coagulación selectiva en la microvasculatura periradicular mediante absorción combinada de oxihemoglobina y agua; finalmente, los 1064 nm alcanzan la profundidad de la papila dérmica con baja dispersión óptica, confiriendo un margen de seguridad biológica superior en fototipos cutáneos altos.
El mecanismo de destrucción folicular responde a dos paradigmas biofísicos:
-
Fototermólisis Selectiva Clásica (Modo Estático / Stamp): Se basa en suministrar una fluencia elevada en un único pulso o tren de pulsos con una duración igual o inferior al Tiempo de Relajación Térmica (TRT) del folículo (estimado entre 10 ms y 100 ms según el calibre piloso). Se alcanza de manera casi instantánea una temperatura diana superior a los 65 °C o 70 °C en las células madre del bulge y la matriz germinal, provocando la desnaturalización proteica irreversible sin disipar calor deletéreo a la epidermis circundante.
-
Fototermólisis Acumulativa Progresiva (Modo Dinámico / SHR / In-Motion): Emplea una alta tasa de repetición de pulsos (generalmente entre 5 Hz y 10 Hz) con fluencias bajas por disparo individual. La energía térmica se acumula de manera gradual en el tejido dérmico y en las estructuras foliculares hasta superar el umbral de necrosis coagulativa a 48 °C - 50 °C de forma sostenida en el volumen de tratamiento, mientras que la epidermis es refrigerada activamente por la punta de zafiro en continuo desplazamiento.
FIGURA 6.1 ### 6.1 Fundamentación Fototérmica y Principios de la Termocinética Multilongitud de Onda
6.2 Dosimetría Clínica y Guía de Parámetros según Fototipo y Modalidad
La selección de parámetros debe fundamentarse en la evaluación del fototipo de Fitzpatrick, el calibre del vello y la tolerancia individual de la piel.
Guía Dosimétrica para Depilación Láser: Modo Estático (Stamp - Frecuencia: 1 a 3 Hz)
- Fototipo I: Fluencia: 24 a 32 J/cm² - Ancho de pulso: 15 a 25 ms - Frecuencia: 1 a 2 Hz - Temperatura del cabezal: -10 °C a -6 °C - Spot recomendado: 12×20 mm o 12×27 mm.
- Fototipo II: Fluencia: 22 a 28 J/cm² - Ancho de pulso: 20 a 30 ms - Frecuencia: 1 a 2 Hz - Temperatura del cabezal: -10 °C a -6 °C - Spot recomendado: 12×20 mm o 12×27 mm.
- Fototipo III: Fluencia: 18 a 24 J/cm² - Ancho de pulso: 25 a 40 ms - Frecuencia: 1 a 2 Hz - Temperatura del cabezal: -8 °C a -4 °C - Spot recomendado: 12×27 mm o 12×40 mm.
- Fototipo IV: Fluencia: 14 a 18 J/cm² - Ancho de pulso: 35 a 55 ms - Frecuencia: 1 a 3 Hz - Temperatura del cabezal: -8 °C a -4 °C - Spot recomendado: 12×27 mm o 12×40 mm.
- Fototipo V: Fluencia: 10 a 14 J/cm² - Ancho de pulso: 50 a 80 ms - Frecuencia: 1 a 2 Hz - Temperatura del cabezal: -6 °C a 0 °C - Spot recomendado: 12×20 mm o 12×27 mm.
- Fototipo VI: Fluencia: 6 a 10 J/cm² - Ancho de pulso: 70 a 100 ms - Frecuencia: 1 Hz - Temperatura del cabezal: -5 °C a 0 °C - Spot recomendado: 12×20 mm o Puntera 8 mm.
Guía Dosimétrica para Depilación Láser: Modo Dinámico (SHR / In-Motion - Frecuencia: 5 a 10 Hz)
- Fototipos I y II: Fluencia: 8 a 12 J/cm² - Ancho de pulso: 10 a 20 ms - Frecuencia: 7 a 10 Hz - Entrega acumulativa diana: 90 a 110 kJ por cuadrante de 10×10 cm - Temperatura del cabezal: -10 °C a -5 °C.
- Fototipos III y IV: Fluencia: 6 a 10 J/cm² - Ancho de pulso: 15 a 30 ms - Frecuencia: 6 a 8 Hz - Entrega acumulativa diana: 80 a 100 kJ por cuadrante de 10×10 cm - Temperatura del cabezal: -8 °C a -4 °C.
- Fototipos V y VI: Fluencia: 4 a 7 J/cm² - Ancho de pulso: 25 a 45 ms - Frecuencia: 5 a 7 Hz - Entrega acumulativa diana: 60 a 80 kJ por cuadrante de 10×10 cm - Temperatura del cabezal: -6 °C a 0 °C.
Guía Dosimétrica para Rejuvenecimiento Cutáneo y Remodelación Térmica Facial
- Piel Fina / Fotoenvejecimiento Moderado: Fluencia: 5 a 8 J/cm² - Ancho de pulso: 10 a 15 ms - Frecuencia: 8 a 10 Hz - Técnica: Barrido continuo multidireccional hasta alcanzar hiperemia clínica difusa (38 °C a 40 °C en superficie dérmica) - Temperatura del cabezal: 0 °C a +4 °C (para evitar choque térmico superficial severo que limite la neocolagénesis dérmica) - Spot recomendado: 12×27 mm.
- Piel Gruesa / Atonía Dérmica Severa: Fluencia: 7 a 10 J/cm² - Ancho de pulso: 15 a 25 ms - Frecuencia: 6 a 8 Hz - Técnica: Tres a cuatro pasadas en cuadrícula cruzada con monitorización térmica - Temperatura del cabezal: -2 °C a +2 °C - Spot recomendado: 12×27 mm o 12×20 mm.
6.3 Selección y Montaje de Punteras Ópticas Intercambiables
El manípulo del sistema UltraScan 4D dispone de un cabezal óptico frontal con sistema magnético de anclaje rápido para cuatro variantes de spots intercambiables. La selección de la puntera determina la profundidad óptica eficaz, la velocidad de cobertura y la densidad de energía entregada:
- Puntera 12×40 mm: Presenta la mayor área de cobertura superficial. El operador la empleará principalmente en áreas extensas y planas como espalda, piernas completas, abdomen y pecho. Reduce el tiempo de sesión e incrementa la penetración del haz por minimización del fenómeno de dispersión lateral (scattering).
- Puntera 12×27 mm: Configuración de uso estándar multipropósito. El operador deberá utilizarla en zonas corporales medianas tales como muslos, brazos, hombros, glúteos y axilas amplias.
- Puntera 12×20 mm: Diseñada para regiones anatómicas con relieves pronunciados, curvas o menor extensión, tales como cuello, línea de bikini, axilas profundas y contornos faciales (mandíbula y mejillas).
- Puntera Cónica Focal de 8 mm: Incorpora un adaptador cilíndrico de zafiro con extremo de alta precisión. El profesional la montará para tratar áreas de acceso restringido, cavidades o contornos anatómicos delicados, incluyendo entrecejo, orejas, fosas nasales, labio superior periférico y bordes areolares.
El operador deberá verificar que el equipo permanezca en modo Standby antes de retirar o insertar una puntera magnética, garantizando que los contactos de acople térmico queden limpios y firmemente asentados sobre el bloque de enfriamiento.
6.4 Protocolo Clínico de Aplicación Paso a Paso
Fase 1: Preparación Anatómica y Marcaje Cutáneo
El profesional médico o especialista deberá inspeccionar la superficie dérmica del paciente asegurándose de que el vello haya sido rasurado a ras con cuchilla de afeitar entre 12 y 24 horas antes del procedimiento. Este margen temporal previene que el tallo sobresaliente actúe como cromóforo superficial competidor (lo que ocasionaría quemaduras epidérmicas) y a su vez permite la recuperación de la barrera córnea post-afeitado.
Se desinfectará la zona con una solución antiséptica libre de alcohol (como clorhexidina al 0.5% o suero fisiológico) y se delimitarán las áreas anatómicas mediante un lápiz dermográfico de color blanco. Queda contraindicado el empleo de marcadores de tinta negra, azul o roja, puesto que estos pigmentos absorben la energía de las longitudes de onda del diodo provocando quemaduras dérmicas agudas. Se protegerán de manera estricta nevos melanocíticos prominentes, lesiones pigmentarias sospechosas, tatuajes y microblading cubriéndolos con adhesivo blanco opaco o apósitos hidrocoloides recortados.
Fase 2: Protección Ocular y Acoplamiento del Medio Conductor
Tanto el operador como el paciente deberán colocarse los lentes de protección ocular específicos certificados para el espectro de 755 nm a 1064 nm antes de poner la unidad en estado de emisión.
El operador aplicará una capa homogénea de 2 a 3 milímetros de espesor de gel conductor neutro hidrosoluble transparente y desgasificado sobre la superficie a tratar. El gel cumple tres funciones biofísicas esenciales: adapta el índice de refracción entre la punta de zafiro y el estrato córneo reduciendo la reflexión óptica en la interfaz del aire, facilita el deslizamiento mecánico del manípulo previniendo la fricción dérmica, y actúa como puente térmico para la conducción del frío generado por el sistema semiconductor (TEC) integrado en la pieza de mano.
Fase 3: Maniobra de Contacto, Desplazamiento y Vectores de Aplicación
El operador deberá sostener el manípulo formando un ángulo estricto de 90° perpendiculares respecto a la superficie de la piel. Se ejercerá una presión mecánica firme y continua contra el tejido dérmico.
Justificación Fisiopatológica de la Presión: La compresión tisular desplaza y colapsa transitoriamente los plexos microvasculares subyacentes, disminuyendo la concentración local de hemoglobina que podría actuar como diana competidora no deseada de la luz. Simultáneamente, reduce la distancia física entre el estrato córneo y la base del bulbo folicular en la dermis profunda, mejorando drásticamente la fluencia efectiva que impacta la papila dérmica.
Dinámica de Barrido en Modo In-Motion (Cuadrículas):
- El operador dividirá mental o físicamente la zona de tratamiento en cuadrantes de 10×10 cm.
- Tras presionar el gatillo del manípulo o el pedal de activación, se iniciará el desplazamiento continuo del cabezal a una velocidad controlada de 5 a 10 cm por segundo.
- Se ejecutarán pasadas longitudinales con un solapamiento del 30% entre pasadas adyacentes, seguidas inmediatamente por pasadas transversales en sentido perpendicular (patrón de barrido cruzado en cuadrícula).
- Se mantendrá el movimiento dinámico constante sin detener la pieza de mano sobre un solo punto durante la emisión activa para prevenir picos locales de temperatura epidérmica.
Dinámica de Aplicación en Modo Estático (Stamp):
- El operador posicionará el cabezal de zafiro sobre el punto diana, esperando entre 1 y 2 segundos para permitir el enfriamiento previo de la epidermis.
- Se activará un pulso individual o serie corta (1 a 3 disparos) mediante el gatillo o el pedal.
- Se desplazará el cabezal al área contigua solapando aproximadamente un 10% a 15% del borde de la puntera para garantizar una cobertura sin zonas omitidas (skip areas).
Fase 4: Monitorización y Evaluación de Endpoints Clínicos
Durante el procedimiento, el profesional deberá evaluar las respuestas inmediatas del tejido diana y la retroalimentación sensorial del paciente:
- Eritema y Edema Perifolicular: Constituye el principal checkpoint y endpoint clínico positivo en depilación. Aparece entre 2 y 10 minutos post-emisión como pequeñas pápulas eritematosas localizadas alrededor de la emergencia de cada folículo, evidenciando la necrosis coagulativa del epitelio folicular.
- Olor a Queratina Quemada: Es un indicador secundario de la degradación térmica interna del tallo piloso dentro del conducto.
- Sensación del Paciente: El paciente deberá reportar una combinación de frío intenso en superficie con leves sensaciones de pinchazo o calor interno tolerable. En caso de dolor agudo, ardor cortante o sensación urente continua, el operador interrumpirá la emisión de inmediato para revaluar la dosimetría y el estado del acoplamiento térmico.
6.5 Configuración y Control Operativo: Interfaz Dual y Control por Pedal
La plataforma UltraScan 4D permite la supervisión y activación de los parámetros mediante tres interfaces sincronizadas:
- Pantalla Táctil Principal de 15 Pulgadas: El profesional seleccionará el módulo de tratamiento (Depilación o Rejuvenecimiento), el fototipo cutáneo del paciente y el calibre del vello. El sistema cargará automáticamente los valores de base o permitirá el ajuste fino de la fluencia (J/cm²), el ancho de pulso (ms) y la frecuencia (Hz).
- Pantalla OLED Trasera del Manípulo: Brinda retroalimentación en tiempo real en la línea de visión del operador sin requerir desviar la mirada hacia la consola central. En este display se monitorizan de forma constante:
- Fluencia de energía programada (J/cm²).
- Frecuencia de repetición activa (Hz).
- Temperatura en tiempo real del bloque térmico del cabezal de zafiro (°C).
- Caudal y flujo hidráulico del circuito de refrigeración (L/min).
- Estado operativo del sistema (Standby / Ready).
- Activación por Pedal vs. Gatillo de Empuñadura:
- Uso del Gatillo Manual: Proporciona control táctil directo y resulta óptimo para maniobras de precisión facial, contornos o áreas de difícil acceso anatómico con punteras de 8 mm o 12×20 mm.
- Uso del Pedal Electromecánico: Reduce la fatiga osteomuscular de la mano y muñeca del operador durante sesiones extensas de barrido dinámico corporal (piernas completas o espalda). El operador situará el pedal sobre una superficie plana y firme, accionando el microinterruptor basculante mediante presión suave del antepié para iniciar la emisión continua.
6.6 Protocolos de Retirada, Calma Tisular y Cuidados Post-Tratamiento
- Finalización de la Emisión: El operador soltará el actuador (gatillo o pedal), pondrá el sistema en modo Standby desde la pantalla del manípulo o la consola principal y colocará la pieza de mano en su cuna de reposo lateral.
- Retirada de Medios Conductores: Se removerá el gel conductor residual de la piel del paciente utilizando gasas estériles suaves humedecidas con solución salina fría o agua purificada.
- Calma Térmica: En caso de persistencia de calor dérmico residual intenso, se aplicarán compresas frías no congeladas o geles descongestivos a base de extracto puro de Aloe Vera o caléndula médica por 5 a 10 minutos.
- Barrera y Fotoprotección: Se aplicará una emulsión reparadora epidérmica que contenga ceramidas, óxido de zinc o ácido hialurónico, complementada mandatoriamente con un protector solar físico de amplio espectro (SPF 50+ contra radiación UVA/UVB).
- Instrucciones Obligatorias al Paciente:
- Evitar la exposición solar directa o fuentes de calor intenso (saunas, duchas calientes, ejercicio extenuante) durante las 48 a 72 horas posteriores a la sesión.
- Prohibir estrictamente el arrancamiento mecánico del vello residual (pinzas, cera o máquinas eléctricas de tracción) durante todo el ciclo del tratamiento, permitiendo únicamente el afeitado con cuchilla si fuere necesario.
- Recomendar la hidratación cutánea diaria y programar la siguiente sesión en un intervalo de 4 a 6 semanas para zonas faciales, y de 6 a 8 semanas para áreas corporales, respetando las fases del ciclo folicular (fase anágena).
Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos
7. Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos
Fundamentación Fisiopatológica de la Interacción Fototérmica Cutánea
La interacción de las cuatro longitudes de onda del sistema UltraScan 4D (755 nm, 808 nm, 940 nm y 1064 nm) con los tejidos cutáneos genera una cascada de eventos térmicos y biológicos que deben ser estrictamente monitorizados. El principio de fototermólisis selectiva busca confinar el daño térmico en las estructuras diana: el tallo piloso, las células madre del bulbo folicular y la papila dérmica vascularizada.
Durante este proceso, la melanina del folículo piloso y la oxihemoglobina del plexo vascular peribulbar absorben la energía lumínica, transformándola en calor. Este incremento térmico controlado produce una desnaturalización proteica que se manifiesta clínicamente mediante signos cutáneos predecibles y transitorios.
La diferenciación precisa entre una respuesta tisular terapéutica y un daño colateral iatrogénico en la epidermis o la dermis papilar constituye el pilar fundamental de la seguridad en la práctica médica con plataformas láser de alta potencia óptica (1.600 W).
EMISIÓN LUMÍNICA MULTILONGITUD DE ONDA
(755 nm / 808 nm / 940 nm / 1064 nm)
│
▼
ABSORCIÓN POR CROMÓFOROS DIANA
(Melanina Folicular y Oxihemoglobina)
│
┌────────────────────────┴────────────────────────┐
▼ ▼
RESPUESTA TERAPÉUTICA DISPERSIÓN TÉRMICA
(Fototermólisis Selectiva) EPIDÉRMICA EXCESIVA
│ │
┌──────────────┴──────────────┐ ┌──────────────┴──────────────┐
▼ ▼ ▼ ▼
Eritema Perifolicular Edema Folicular Quemadura Grado I/II Discromías Cutáneas
(Vasodilatación) (Exudado Tisular) (Daño Celular) (Respuesta Melanocítica)Criterios de Evaluación y Endpoints Clínicos Fisiológicos Normales
Los siguientes signos clínicos indican una absorción energética adecuada en el aparato pilosebáceo y una correcta preservación de la integridad epidérmica gracias al sistema de refrigeración por semiconductor (TEC a -10 °C):
- Eritema perifolicular: Se manifiesta como un enrojecimiento circunscrito de 1 a 2 milímetros alrededor del orificio de salida de cada folículo piloso tratado. Es el resultado directo de la vasodilatación transitoria inducida por la transferencia térmica desde el bulbo hacia la dermis peribulbar. Aparece entre 2 y 8 minutos después del disparo y debe resolverse de forma espontánea en un período de 2 a 24 horas.
- Edema folicular transitorio: Se presenta como una micropápula edematosa sobreelevada ("piel de gallina" o gooseflesh eritematoso) centrada en el folículo. Corresponde al exudado inflamatorio local mediado por histamina y citoquinas tisulares tras la coagulación térmica del epitelio folicular. Su resolución habitual ocurre dentro de las primeras 12 a 48 horas posteriores a la sesión.
- Olor característico a queratina pirolizada: La descomposición térmica del tallo del vello residual intramural libera gases azufrados propios de los enlaces disulfuro de la queratina. Es un indicador confirmatorio de la vaporización y termo-coagulación del eje piloso dentro del infundíbulo.
- Extrusión o carbonización parcial del tallo: Se observará con frecuencia la expulsión mecánica o retracción del fragmento de vello coagulado inmediatamente después del paso del haz de luz.
Diagnóstico Diferencial: Respuesta Fisiológica frente a Eventos Adversos
El operador clínico deberá suspender inmediatamente la emisión y evaluar la superficie cutánea si se presentan signos que excedan los parámetros fisiológicos normales:
+--------------------------+-----------------------------------+-----------------------------------+
| PARÁMETRO DE EVALUACIÓN | ENDPOINT FISIOLÓGICO NORMAL | EVENTO ADVERSO / COMPLICACIÓN |
+--------------------------+-----------------------------------+-----------------------------------+
| Distribución del Eritema | Confinado al reborde folicular | Difuso, confluente, en parche o |
| | (<2 mm alrededor del poro). | en la forma geométrica del spot. |
+--------------------------+-----------------------------------+-----------------------------------+
| Aspecto de la Superficie | Pápula folicular intacta, piel | Blanqueamiento epidérmico |
| Epidérmica | interfolicular indemne. | (frosting), flictenas o vesículas.|
+--------------------------+-----------------------------------+-----------------------------------+
| Sensación del Paciente | Calor punzante breve y localizado | Ardor continuo, urente o dolor |
| | mitigado por el cristal frío. | pulsátil que persiste tras cesar. |
+--------------------------+-----------------------------------+-----------------------------------+
| Evolución Temporal | Resolución completa en un lapso | Progresión a costras, exudado |
| | menor a 48 horas. | seroso o discromías >72 horas. |
+--------------------------+-----------------------------------+-----------------------------------+Protocolo de Intervención Médica ante Quemaduras Epidérmicas de Primer y Segundo Grado
Las quemaduras se producen por exceso de fluencia, falta de acople del cristal refrigerado a -10 °C, desplazamiento de la pieza de mano sin contacto pleno o tratamiento sobre pieles bronceadas recientes.

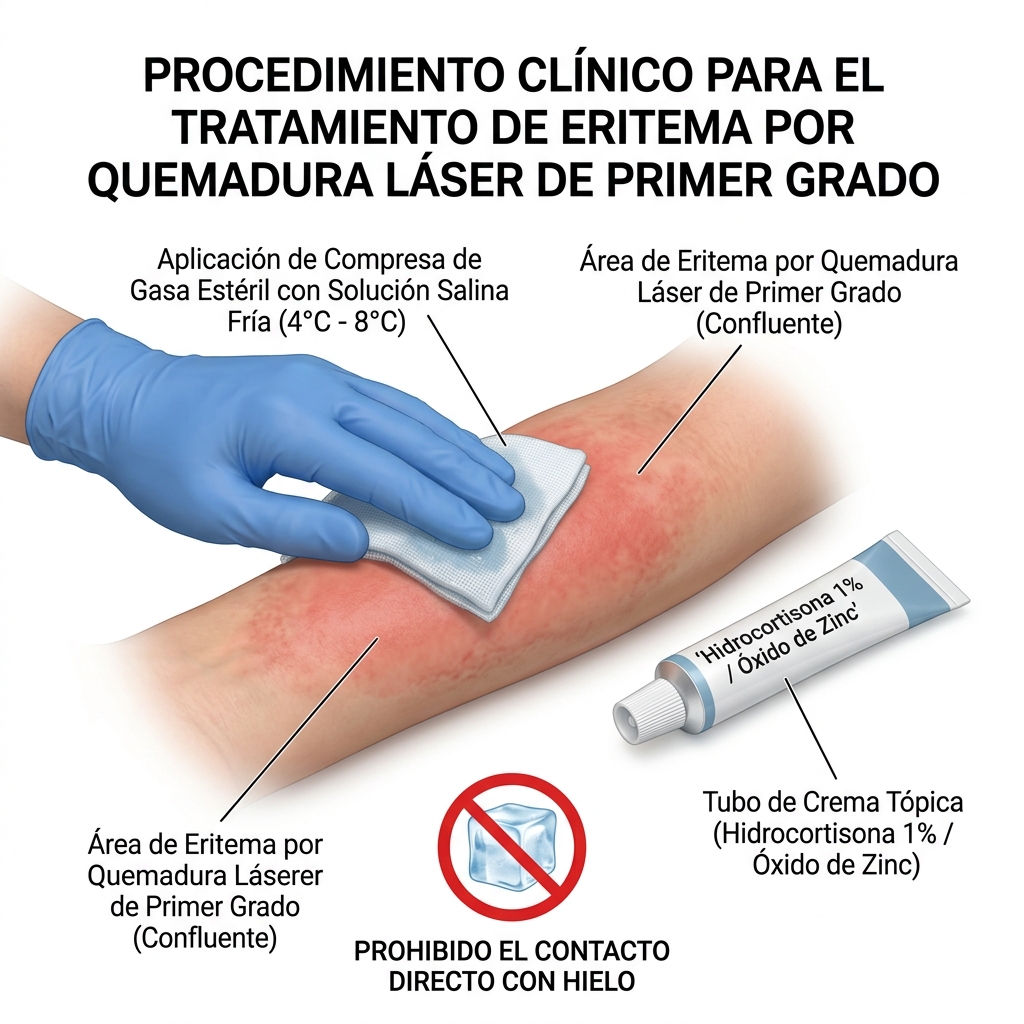

1. Quemadura Epidérmica de Primer Grado (Eritema Intenso Confluente)
- Suspensión del tratamiento: El profesional médico deberá interrumpir el disparo y retirar el manípulo de la zona afectada de forma inmediata.
- Crioterapia local indirecta: Se aplicarán compresas de gasa estéril empapadas en solución salina fisiológica al 0,9 % refrigerada (entre 4 °C y 8 °C) durante intervalos de 10 minutos por 5 minutos de descanso, completando un ciclo de 30 minutos. Queda estrictamente contraindicada la aplicación directa de hielo sobre la superficie lesionada para evitar vasoconstricción isquémica o quemadura por congelación.
- Corticoterapia tópica: Se deberá aplicar una capa fina de emulsión tópica de hidrocortisona al 1 % o desonida al 0,05 % cada 12 horas durante un máximo de 3 a 5 días, con el fin de inhibir la cascada de fosfolipasa A2 y reducir el infiltrado inflamatorio dérmico.
- Barrera emoliente y cicatrizante: Se pautará la aplicación de formulaciones que contengan óxido de zinc al 10 %, centella asiática al 1 % y dexpantenol al 5 % tres veces al día hasta la reepitelización completa.

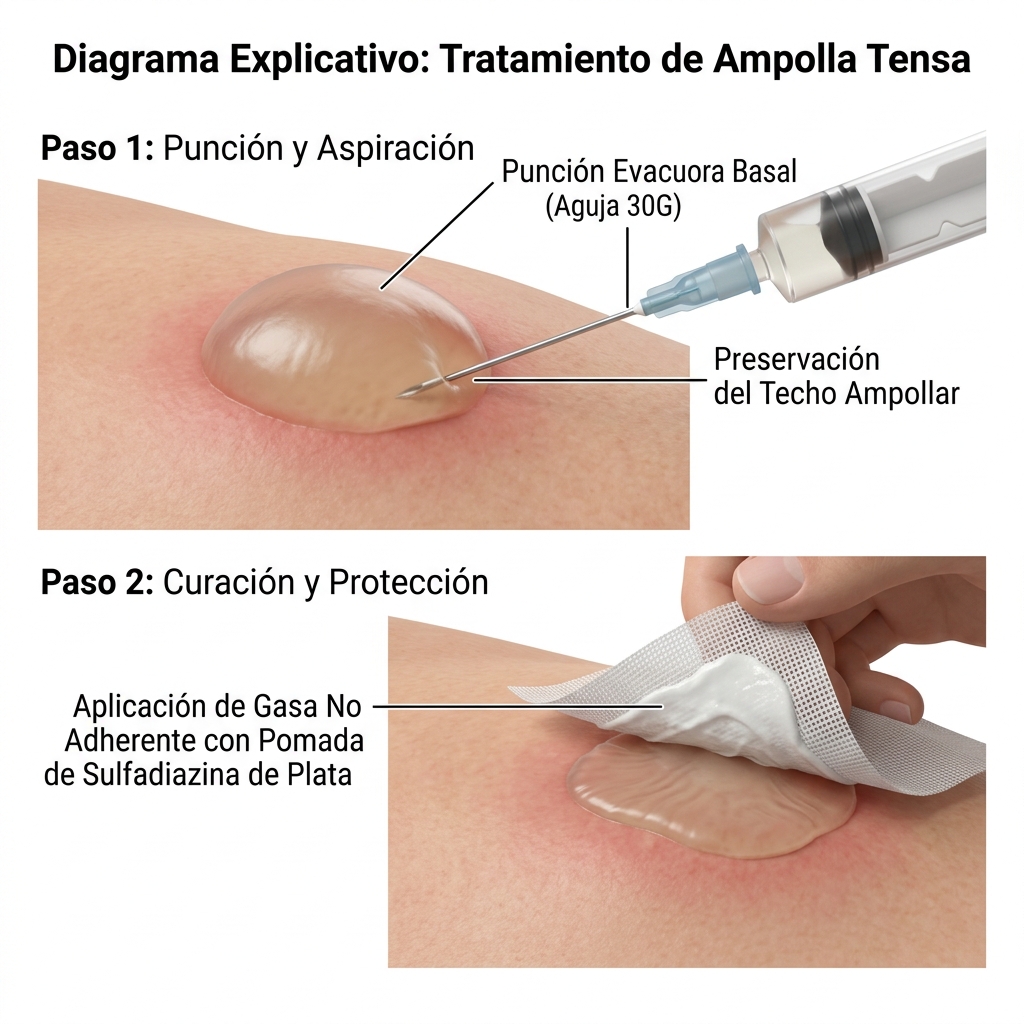

2. Quemadura Epidérmica de Segundo Grado Superficial (Flictenas / Ampollas y Desepitelización)
- Preservación del techo ampollar: El profesional no deberá debridar ni romper la ampolla intacta de forma traumática, ya que el epitelio necrótico actúa como un apósito biológico natural estéril.
- Drenaje estéril en caso de tensión: Si la flictena presenta excesiva tensión mecánica con riesgo de rotura espontánea, se procederá a realizar una punción evacuadora en su base utilizando una aguja estéril de calibre 27G o 30G, aspirando el contenido seroso y manteniendo el techo cutáneo adosado al lecho.
- Antisepsia y prevención de sobreinfección: Se aplicará gasa no adherente con pomada de sulfadiazina de plata al 1 % o mupirocina al 2 % cada 24 horas, complementada con vendaje oclusivo estéril secundario transpirable.
- Cicatrización avanzada: Tras la reepitelización basal (día 4 a 7), se sustituirán los antibióticos tópicos por emulsiones reparadoras con sulfato de cobre, sulfato de zinc y extracto de centella asiática.

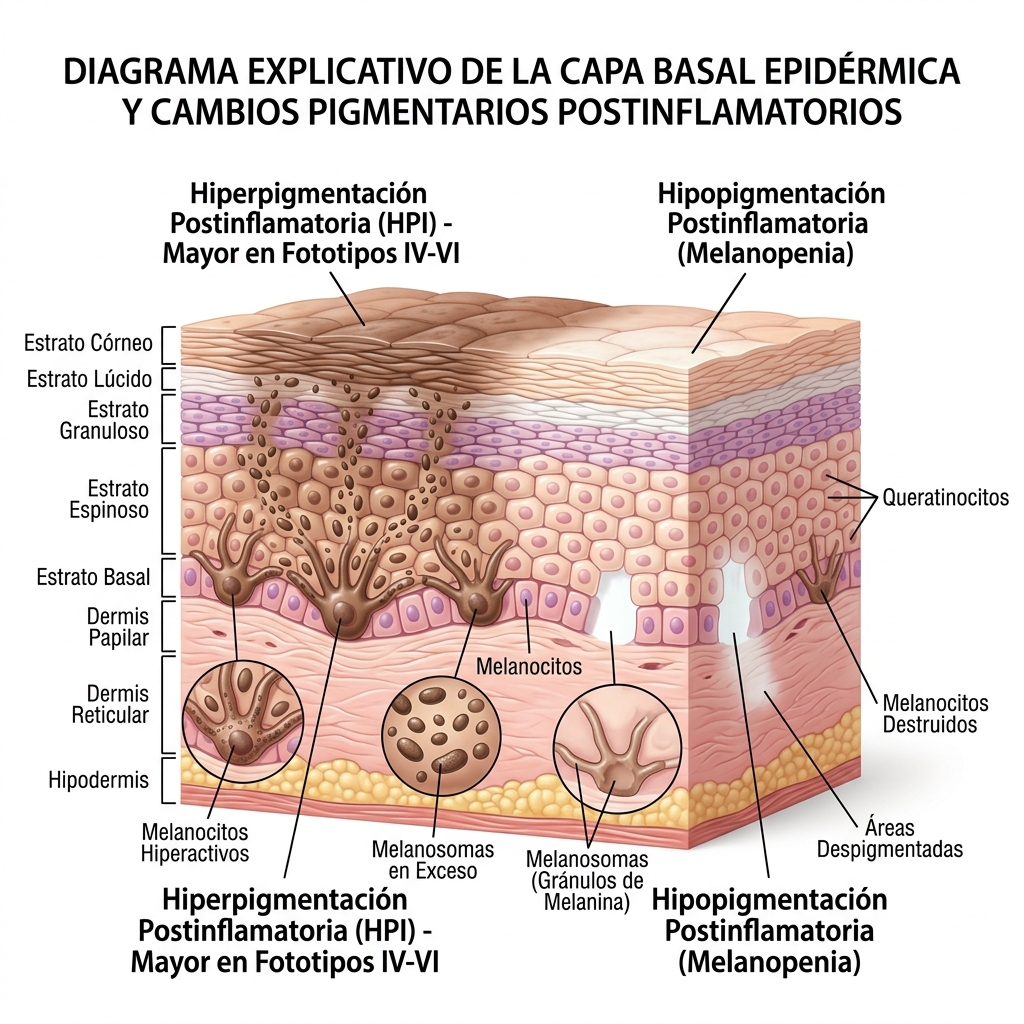

Protocolo de Manejo de Discromías Cutáneas Postinflamatorias
Las alteraciones pigmentarias representan una respuesta reactiva de los melanocitos basales frente a la agresión térmica de los tejidos:
AGRESIÓN TÉRMICA EPIDÉRMICA
│
▼
LIBERACIÓN DE MEDIADORES
(Leucotrienos, PGE2, IL-1)
│
┌────────────────────┴────────────────────┐
▼ ▼
HIPERACTIVACIÓN MELANOCÍTICA DESTRUCCIÓN DE MELANOCITOS
│ │
▼ ▼
Hiperpigmentación Postinflamatoria Hipopigmentación Postinflamatoria
(Mayor en Fototipos IV-VI) (Melanopenia / Acromía)1. Hiperpigmentación Postinflamatoria (HPI)
- Fotoprotección obligatoria: El paciente deberá aplicar protector solar de amplio espectro mineral (dióxido de titanio y óxido de zinc) con SPF 50+ cada 2 a 3 horas de forma continua.
- Tratamiento despigmentante de primera línea: Una vez resuelta la inflamación activa (después de 3 a 4 semanas de la sesión), el médico prescribirá ácido azelaico al 15-20 % en gel o crema cada noche, o ácido tranexámico tópico al 3-5 % en suero.
- Tratamiento de segunda línea (médico especialista): Se reservará la formulación de Kligman modificada (hidroquinona 2-4 %, tretinoína 0,025-0,05 % e hidrocortisona 1 %) bajo supervisión estricta por un ciclo máximo de 6 a 8 semanas, vigilando la aparición de ocronosis exógena o atrofia cutánea.
2. Hipopigmentación Postinflamatoria
- Fisiopatología: Producida por la destrucción térmica focal de melanocitos en la capa basal epidérmica. Su resolución es lenta y depende de la migración de melanocitos viables desde los folículos adyacentes indemnes.
- Protocolo terapéutico: Se indicará pimecrolimus tópico al 1 % o tacrolimus al 0,03-0,1 % cada 12 horas para estimular la repigmentación cutánea y modular la respuesta linfocitaria local.
- Exposición solar controlada: Se instruirá al paciente a realizar microexposiciones solares tempranas (5 a 10 minutos antes de las 9:00 horas) sin quemadura para estimular la melanogénesis folicular residual.
Diagnóstico y Manejo de Complicaciones Infecciosas
1. Foliculitis Bacteriana Secundaria
- Cuadro clínico: Aparición de pústulas foliculares milimétricas con halo eritematoso en áreas de fricción o transpìración (ingles, axilas, espalda) entre 48 y 72 horas posteriores a la sesión, habitualmente causadas por Staphylococcus aureus o flora saprófita translocada por oclusión.
- Conducta terapéutica:
- Lavados diarios con jabón antiséptico a base de gluconato de clorhexidina al 2 % o syndet con aceite de árbol de té.
- Aplicación tópica de ácido fusídico al 2 % o mupirocina al 2 % cada 8 horas durante 7 días.
- En casos extensos o refractarios, el médico evaluará la administración por vía oral de doxiciclina (100 mg cada 12 horas por 7 días) o cefalexina (500 mg cada 6 horas por 7 días).
2. Reactivación del Virus Herpes Simple (VHS-1 / VHS-2)
- Cuadro clínico: Agrupación de vesículas sobre base eritematosa acompañadas de sensación prodrómica de ardor o parestesia, localizadas principalmente en la región peribucal tras depilación facial o en el área púbica/genital.
- Conducta terapéutica:
- Iniciar tratamiento antiviral sistémico dentro de las primeras 48 a 72 horas: Valaciclovir 500 mg a 1000 mg cada 12 horas por vía oral durante 5 días, o Aciclovir 400 mg cinco veces al día durante 5 a 7 días.
- Suspender cualquier procedimiento lumínico en la región anatómica hasta la resolución total de las costras y reepitelización íntegra.
Lista de Verificación y Algoritmo de Acción Médica Inmediata
INICIO DE SESIÓN
│
▼
EVALUACIÓN CLÍNICA IN SITU
¿Se observa eritema confluente o dolor?
│
┌────────────────┴────────────────┐
SÍ NO
│ │
▼ ▼
INTERRUMPIR DISPARO CONTINUAR PROTOCOLO
│ (Vigilar Endpoints)
▼
VERIFICAR SISTEMA TÉRMICO
(Enfriamiento -10 °C y Gel Conductor)
│
▼
CLASIFICACIÓN DE LA REACCIÓN CUTÁNEA
│
┌───────────────┼───────────────┐
▼ ▼ ▼
ERITEMA LEVE AMPICCIÓN / CAMBIO DE
/ EDEMA FLICTENAS PIGMENTACIÓN
│ │ │
▼ ▼ ▼
- Compresas frías - Drenar si tensión - Suspender luz
- Centella/D-pan - Mupirocina tópica - Fotoprotección
- Corticoide <3d - Apósitos estéril - Ácido azelaico- ¿Se confirma que el eritema observado corresponde a micropápulas foliculares y no a un eritema macular confluente con bordes geométricos?
- ¿El sistema de enfriamiento del cabezal UltraScan 4D se encuentra activo marcando temperatura bajo cero (-10 °C) en la pantalla táctil y en el visor posterior del manípulo?
- ¿Se ha aplicado suficiente gel conductor incoloro y neutro para evitar puntos ciegos térmicos sobre la superficie del cuarzo emisor?
- ¿Se ha instruido al paciente sobre los signos de alarma que requieren consulta médica prioritaria dentro de las primeras 24 horas (aparición de ampollas, dolor pulsátil intratable o secreción purulenta)?
Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
8. Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
Fundamentación Biológica y Fisiopatología de la Piel Post-Láser
La interacción de la radiación emitida por la plataforma UltraScan 4D, mediante la combinación simultánea de cuatro longitudes de onda (755 nm, 808 nm, 940 nm y 1064 nm), induce un calentamiento térmico altamente selectivo en el folículo piloso y las estructuras vasculares perianexiales. Este proceso de fototermólisis selectiva genera una microinflamación controlada caracterizada clínicamente por eritema perifolicular y edema transitorio.
Durante las primeras 48 a 72 horas posteriores a la sesión, la barrera lipídica epidérmica experimenta un incremento transitorio en la pérdida transepidérmica de agua (TEWL) y una marcada hipersensibilidad a los estímulos térmicos, radiantes y químicos. La estimulación subepidérmica deja a los melanocitos basales en un estado reactivo y vulnerable; cualquier exposición a la radiación ultravioleta o a fuentes de calor exógeno puede desencadenar una hiperpigmentación postinflamatoria (HPI), especialmente en fototipos cutáneos III a VI según la clasificación de Fitzpatrick.
Por estas razones biológicas, el seguimiento de pautas post-tratamiento precisas y la administración de un régimen riguroso de fotoprotección y dermocosmética restauradora no constituyen recomendaciones accesorias, sino una extensión obligatoria del acto médico para consolidar la destrucción folicular sin comprometer la integridad tisular.
Protocolo Inmediato de Recuperación en Cabina
Una vez finalizada la emisión del láser diodo en el área seleccionada, el operador clínico deberá ejecutar de manera inmediata la secuencia de estabilización dérmica:
-
Retiro y Limpieza del Medio Conductor:
Se deberá retirar con suavidad todo residuo de gel conductor neutro utilizando gasas médicas estériles o toallas tisulares no abrasivas humedecidas en solución salina fisiológica al 0.9 % o agua destilada fría. El profesional no deberá frotar ni ejercer tracción mecánica sobre la zona. -
Descompresión Térmica Residual:
Aunque el manípulo de la consola UltraScan 4D integra refrigeración por contacto a -10 °C mediante semiconductores, agua y aire, el calor folicular residual puede requerir descongestión externa adicional. Se aplicarán compresas frías estériles o compresas de gel polimérico refrigerado (entre 4 °C y 8 °C, nunca congeladas directamente sobre el tejido) durante periodos de 5 a 10 minutos si el eritema perifolicular es marcado. -
Aplicación de Emulsión Calmante y Reepitelizante:
El clínico deberá extender una capa fina de emulsión dermatológica descongestiva que contenga principios activos antiinflamatorios y reparadores de la barrera cutánea, tales como óxido de zinc, centella asiática, pantenol (vitamina B5), caléndula o extracto purificado de aloe vera medicinal de grado farmacológico.FIGURA 8.2 ### Protocolo Inmediato de Recuperación en Cabina

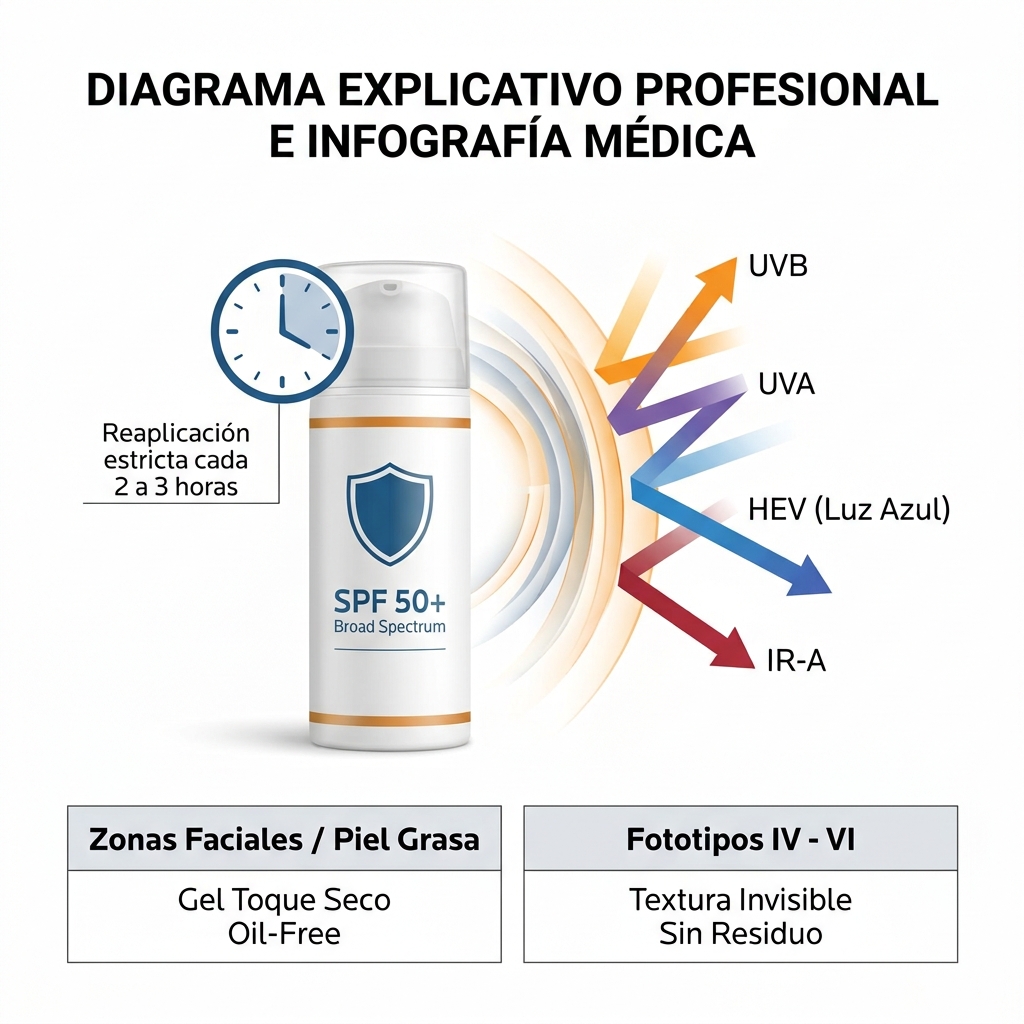

Prescripción Obligatoria de Fotoprotección Solar
La fotoprotección constituye la medida preventiva primaria contra el desarrollo de discromías y quemaduras secundarias en el área tratada.
- Espectro de Protección Requerido:
El paciente deberá utilizar diariamente un protector solar tópico de muy alta protección, certificado con SPF 50+ (Factor de Protección Solar 50 o superior), con cobertura demostrada de amplio espectro contra radiación ultravioleta B (UVB), radiación ultravioleta A (UVA), luz visible de alta energía (HEV o luz azul) y radiación infrarroja (IR-A). - Frecuencia y Modo de Reaplicación:
El producto solar deberá ser aplicado 20 minutos antes de cualquier exposición a la luz ambiental diurna y deberá reaplicarse obligatoriamente de forma estricta cada 2 a 3 horas continuas, independientemente de si el paciente permanece en interiores o exteriores, e inmediatamente después de sudoración profusa o contacto con agua. - Criterio de Selección según Tipo de Piel:
- En zonas faciales tratadas o biotipos mixtos y grasos: Se prescribirán formulaciones fluidas en gel, toque seco (oil-free) o emulsiones de absorción ultrarrápida.
- En fototipos oscuros (IV a VI): Se priorizarán fotoprotectores minerales u orgánicos con formulación invisible para evitar el efecto de halo blanquecino que desincentive el cumplimiento terapéutico del paciente.
Restricciones Post-Tratamiento y Estilo de Vida
Durante los días posteriores al procedimiento, se comunicará al paciente la abstención obligatoria de actividades y agentes que alteren la homeostasis epidérmica o eleven la temperatura central de la piel.
1. Periodo Crítico de 48 a 72 Horas
Durante este lapso, el paciente deberá abstenerse rigurosamente de:
- Exposición Solar Directa y Radiación UV: Queda terminantemente prohibido tomar el sol, permanecer en terrazas o playas descubiertas, así como el uso de cabinas o camas de bronceado artificial con lámparas UVA.
- Fuentes de Calor Extremo e Hidroterapia: Se evitarán saunas secas, baños de vapor o turcos, temazcales, duchas o tinas con agua excesivamente caliente, así como la inmersión en jacuzzis.
- Piscinas y Medios Acuáticos: Se prohibirá el contacto con agua de piscinas cloradas, estanques termales o agua de mar, debido a que el cloro, el bromo, las sales y los microorganismos actúan como irritantes químicos e infecciosos sobre los ostium foliculares sensibilizados.
- Actividad Física Extenuante: El paciente deberá evitar entrenamientos deportivos intensos, carreras de fondo o ejercicios de alta exigencia cardiovascular que provoquen vasodilatación excesiva, diaforesis copiosa y fricción en áreas sensibles (axilas, ingles, zona íntima).

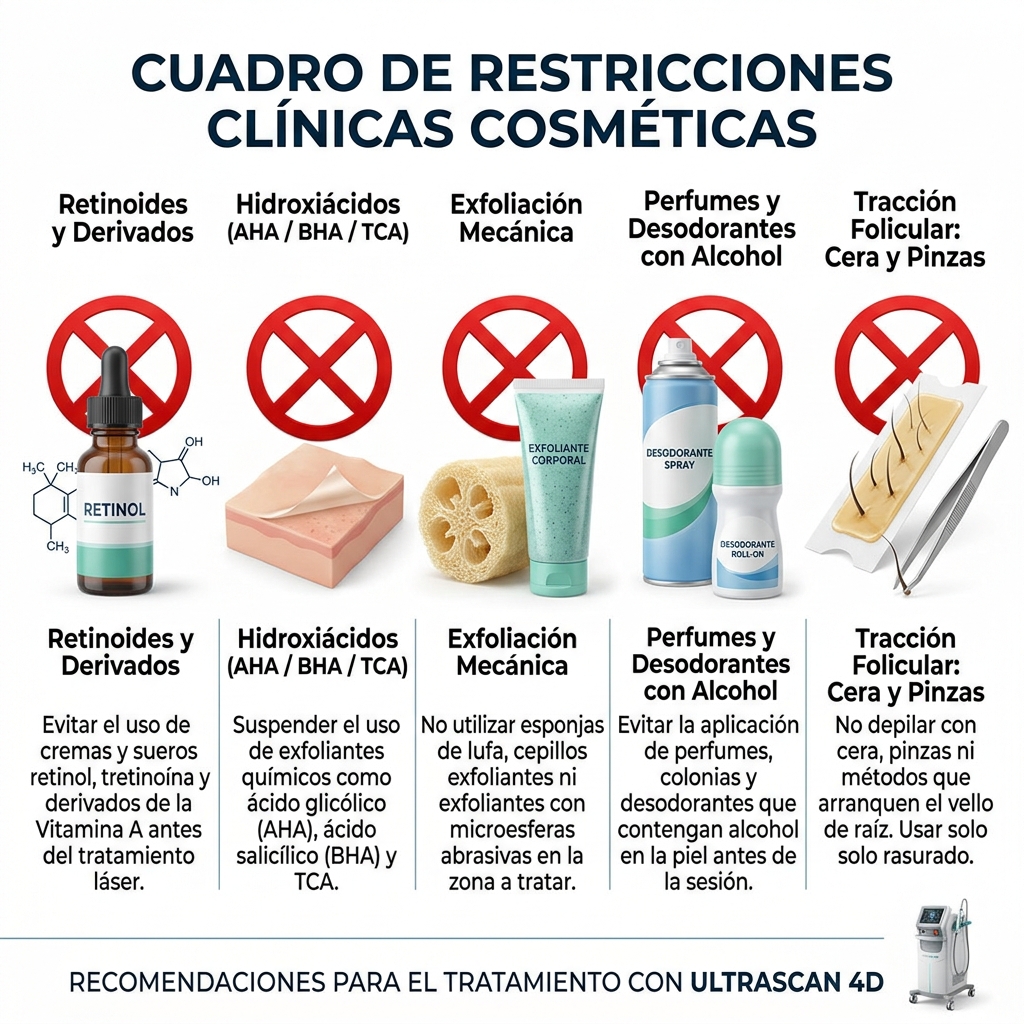

2. Restricciones Cosméticas y Farmacológicas Tópicas (Primeros 5 Días)
Con el fin de evitar cuadros de dermatitis por contacto irritativa o necrosis epidérmica superficial, se suspenderán en el área de emisión:
- Retinoides y Derivados: Ácido retinoico, tretinoína, adapaleno, tazaroteno y concentraciones medias o altas de retinol puro.
- Hidroxiácidos Químicos: Ácido glicólico, ácido láctico, ácido mandélico, ácido salicílico y ácido tricloroacético (TCA).
- Agentes Despigmentantes Fuertes: Hidroquinona, resorcinol o concentraciones elevadas de ácido kójico.
- Exfoliación Mecánica: Guantes de crin, esponjas de luffa, cepillos abrasivos corporales y cosméticos con microgránulos abrasivos.
- Formulaciones Alcohólicas y Perfumería: Colonias, perfumes corporales directos, desodorantes o antitranspirantes a base de sales de aluminio o alcohol en las axilas tratadas durante un mínimo de 48 horas. Se autorizará el uso de desodorantes en crema o barra hipoalergénicos sin fragancias ni alcohol tras las primeras 24 a 48 horas.
- Métodos de Tracción Folicular: Queda estrictamente prohibido el arrancamiento de vellos mediante cera, pinzas de depilar, máquinas eléctricas de tracción o azúcar (sugaring). El vello que emerja en fase de expulsión folicular solo podrá rasurarse con cuchilla suave si fuese estrictamente necesario, pasados 7 días del tratamiento.
Cronograma de Seguimiento Clínico y Dinámica Intersesión
La eficacia clínica de la plataforma UltraScan 4D se fundamenta en la sincronización del disparo láser con la fase anágena del ciclo folicular. Debido a la heterogeneidad de los ciclos de crecimiento en el cuerpo humano, el calendario de sesiones se estructurará rigurosamente según la región anatómica:
Intervalos Obligatorios entre Sesiones
- Región Facial (Rostro, Patillas, Bozo, Mentón y Cuello):
- Intervalo recomendado: De 4 a 6 semanas.
- Fundamentación: El ciclo folicular facial presenta una fase telógena más corta y un recambio biológico acelerado. Acortar el tiempo por debajo de 4 semanas no aportará mayor densidad de dianas anágenas, mientras que prolongarlo más allá de 6 semanas facilitará la reconversión folicular.
- Región Corporal (Pecho, Axilas, Brazos, Abdomen, Espalda, Piernas y Zona Íntima):
- Intervalo recomendado: De 6 a 8 semanas.
- Fundamentación: En áreas corporales de mayor extensión y profundidad de inserción folicular (como espalda o piernas), la fase anágena es más prolongada y la tasa de reposo telógeno es mayor, requiriendo un periodo intersesión más espaciado para impactar una nueva cohorte de folículos en fase activa.
+-----------------------------------------------------------------------------+
| PREGUNTA DE ANCLAJE PARA LA LIVE AI (Capacitación y Control) |
| ¿Ha verificado que el intervalo programado coincida con la cronobiología |
| de la zona anatómica y que el paciente no presente eritema residual antes |
| de confirmar la fecha de la próxima sesión en la aplicación UltraScan 4D? |
+-----------------------------------------------------------------------------+Mantenimiento a Largo Plazo y Registro en Software UltraScan 4D
Tras completar un esquema regular de tratamiento (típicamente de 6 a 8 sesiones en la mayoría de fototipos mediante la combinación inteligente de 755/808/940/1064 nm):
-
Evaluación Diagnóstica con el Analizador de Piel:
Antes de dar por concluida la serie inicial de sesiones, el operador utilizará la cámara dermatológica USB conectada a la Aplicación Android del equipo UltraScan 4D. Se realizará un escaneo digital para cuantificar el porcentaje de reducción folicular, evaluar la miniaturización del vello residual y constatar la ausencia de discromías subyacentes. -
Pautas de Mantenimiento Preventivo:
El crecimiento folicular puede reactivarse por factores hormonales endógenos, medicación sistémica o actividad de células madre foliculares pluripotenciales latentes. Se prescribirán sesiones de mantenimiento preventivo espaciadas cada 6 a 12 meses, según el patrón de reactivación que detecte el algoritmo de Inteligencia Artificial del sistema. -
Consentimiento y Hoja de Alta Domiciliaria:
El profesional entregará por escrito la hoja de instrucciones domiciliarias y registrará en la ficha digital del paciente la firma de conformidad de los cuidados post-láser, asegurando así un estándar de trazabilidad médica de nivel hospitalario.FIGURA 8.7 ### Mantenimiento a Largo Plazo y Registro en Software UltraScan 4D
