MANUAL DE INSTALACION, MANTENIMIENTO Y USO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
- Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
- Instrucciones de Instalación Física, Circuito Hidráulico y Ensamblaje Secuencial
- Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
- Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
- Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
- Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
1.1 Introducción y Arquitectura Biomédica General

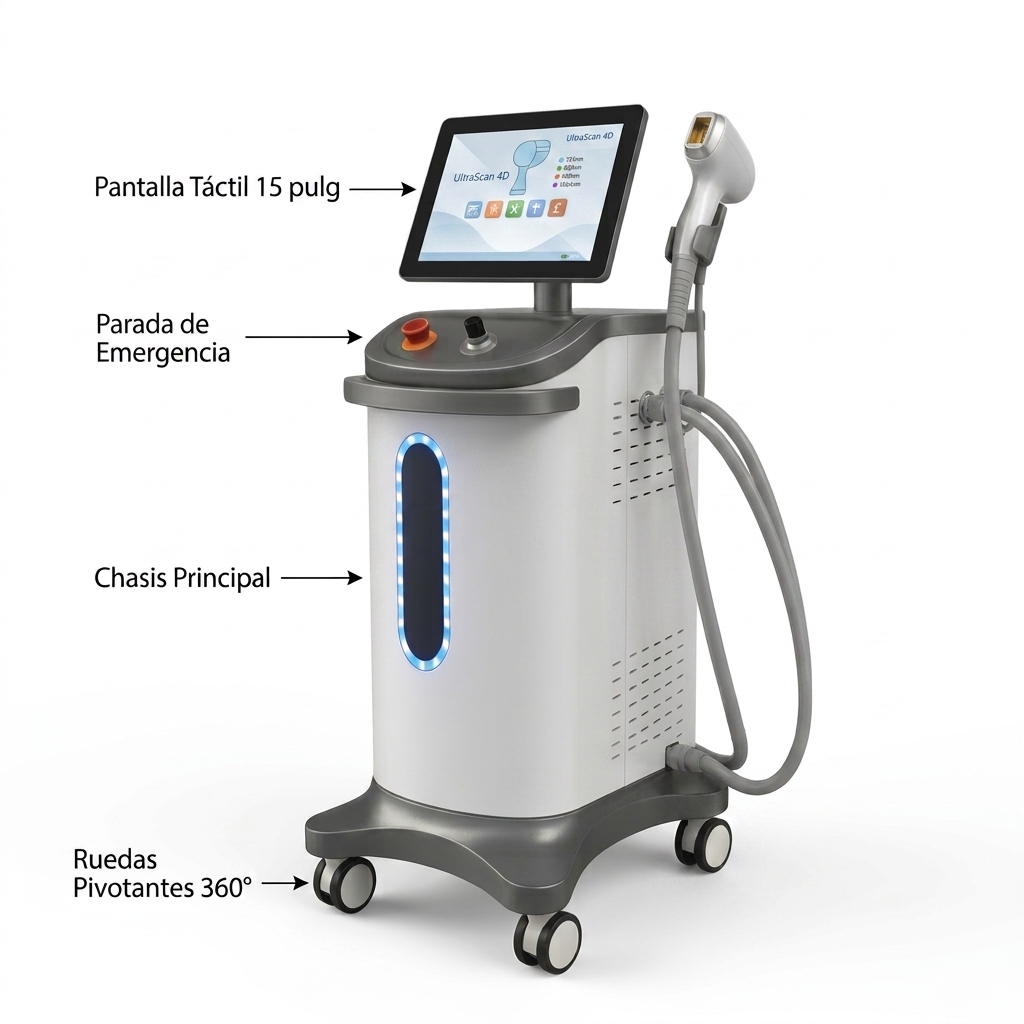

El sistema UltraScan 4D es una plataforma electromédica de clase avanzada diseñada para tratamientos de fototermólisis selectiva, depilación médica y rejuvenecimiento cutáneo no invasivo. La arquitectura del equipo integra un generador láser de diodo de emisión simultánea en cuatro longitudes de onda (755 nm, 808 nm, 940 nm y 1064 nm), lo que permite abordar diferentes profundidades anatómicas del folículo piloso y una amplia diversidad de fototipos de piel según la escala Fitzpatrick.
El chasis de la consola principal está estructurado en una torre vertical autoportante sobre una base rodable de polímero de alta resistencia y metal antracita. Este diseño rebaja el centro de gravedad del conjunto, otorgando estabilidad mecánica durante el traslado intraoperatorio mediante cuatro ruedas dobles pivotantes de 360°. La sección central alberga el sistema hidráulico, la fuente de alimentación conmutada y el radiador de disipación activa. En la parte superior frontal se ubica el panel de mando que integra un manillar ergonómico de transporte, el botón de parada de emergencia tipo hongo, el conmutador de llave de seguridad y el soporte del mástil para la pantalla táctil de 15 pulgadas.
+-------------------------------------------------------------------+
| PANTALLA TÁCTIL 15" |
| (Interfaz HMI / Diagnóstico IA) |
+---------------------------------+---------------------------------+
|
[PARADA DE EMERGENCIA] [LLAVE DE SEGURIDAD]
|
+---------------------------------v---------------------------------+
| CHASIS PRINCIPAL |
| - Fuente Conmutada (4.500 W Eléctricos) |
| - Módulo Láser: 16 Barras Diodo (1.600 W Ópticos) |
| - Sistema Térmico: Bomba Hidráulica + Radiador + Celdas TEC |
+---------------------------------+---------------------------------+
|
+--------> [MANÍPULO CON OLED]
| - Enfriamiento -10 °C
| - Spots intercambiables
|
+--------> [PEDAL ELECTROMECÁNICO]
|
+--------> [DERMATOSCOPIO USB]1.2 Ficha Técnica Oficial del Sistema UltraScan 4D
A continuación se detallan las especificaciones cuantitativas y nominales del equipo:
- Denominación comercial: UltraScan 4D.
- Tecnología de emisión: Láser de Diodo de emisión combinada de cuatro longitudes de onda.
- Longitudes de onda emitidas: 755 nm (Alejandrita), 808 nm (Diodo estándar), 940 nm (Infrarrojo para coagulación vascular profunda) y 1064 nm (Nd:YAG).
- Potencia eléctrica total nominal: 4.500 W.
- Potencia óptica de salida: 1.600 W entregados directamente por el cabezal emisor.
- Estructura del generador óptico: Módulo integrado por 16 barras semiconductoras de diodo de alto rendimiento.
- Vida útil estimada del módulo láser: Hasta 50.000.000 de disparos (pulsos nominales).
- Alimentación eléctrica requerida: 110 VAC a 60 Hz monofásica con línea de puesta a tierra física dedicada.
- Sistema de enfriamiento integrado: Sistema triple combinado de Agua desionizada en bucle cerrado + Convección forzada por Aire + Enfriamiento termoeléctrico por Semiconductor (TEC).
- Rendimiento térmico en piel: Contacto continuo capaz de alcanzar hasta -10 °C en la superficie del spot.
- Interfaz de control principal: Monitor LCD táctil de 15 pulgadas capacitivo/resistivo de grado médico.
- Dimensiones de ventana de emisión (Spots): 12 × 40 mm, 12 × 27 mm, 12 × 20 mm y adaptador cónico focal de 8 mm.
- Peso neto del equipo: 45 kg.

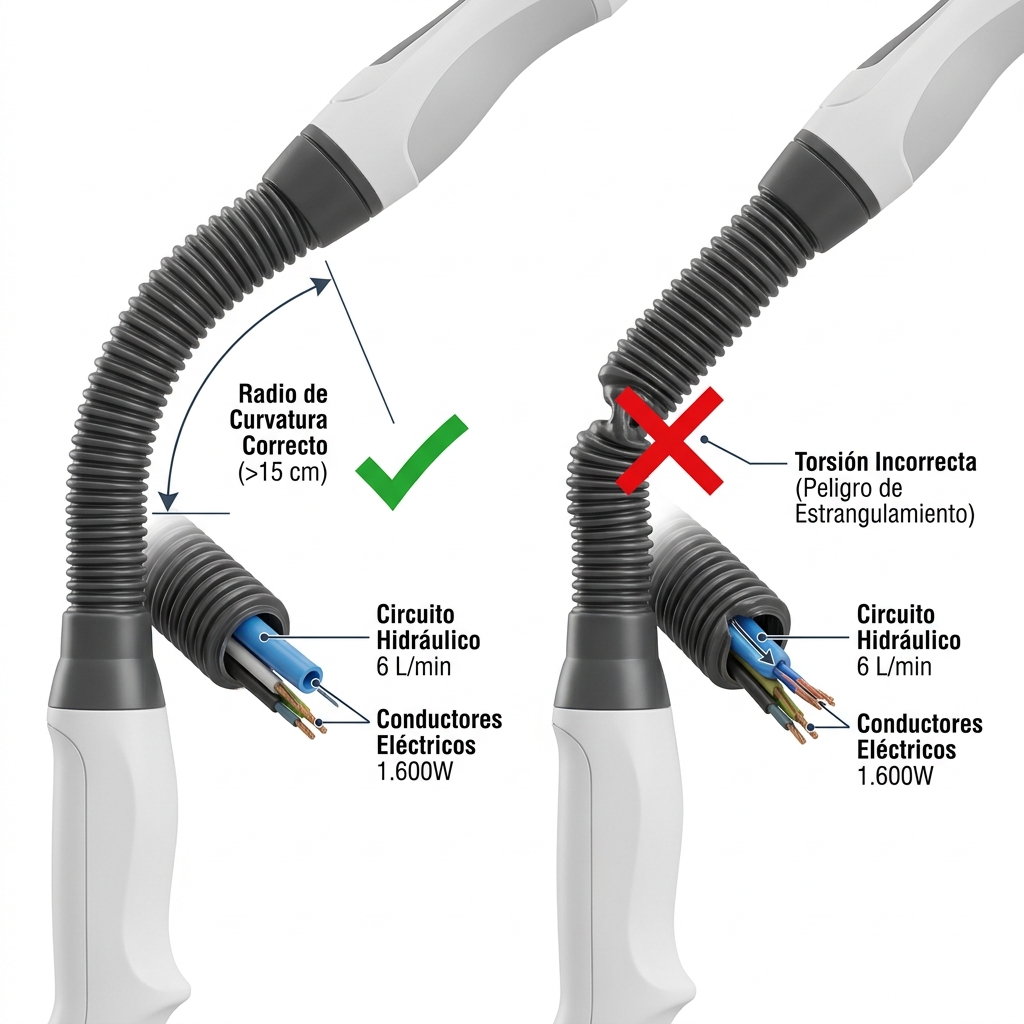

- Dimensionamiento de la manguera umbilical: Conducto flexible de alto calibre reforzado con revestimiento para aislamiento de líneas hidráulicas, cables de señal de datos y conductores de potencia.

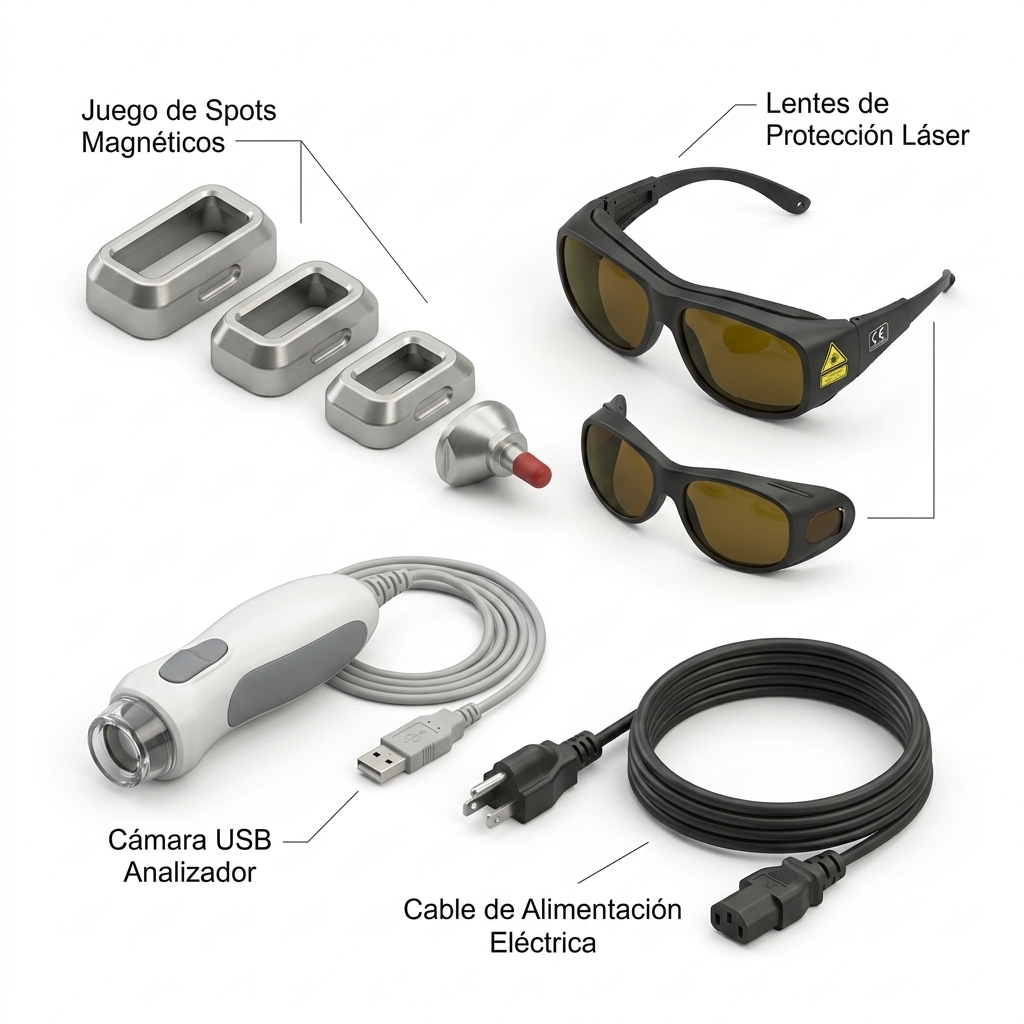

1.3 Inventario Técnico de Accesorios Suministrados

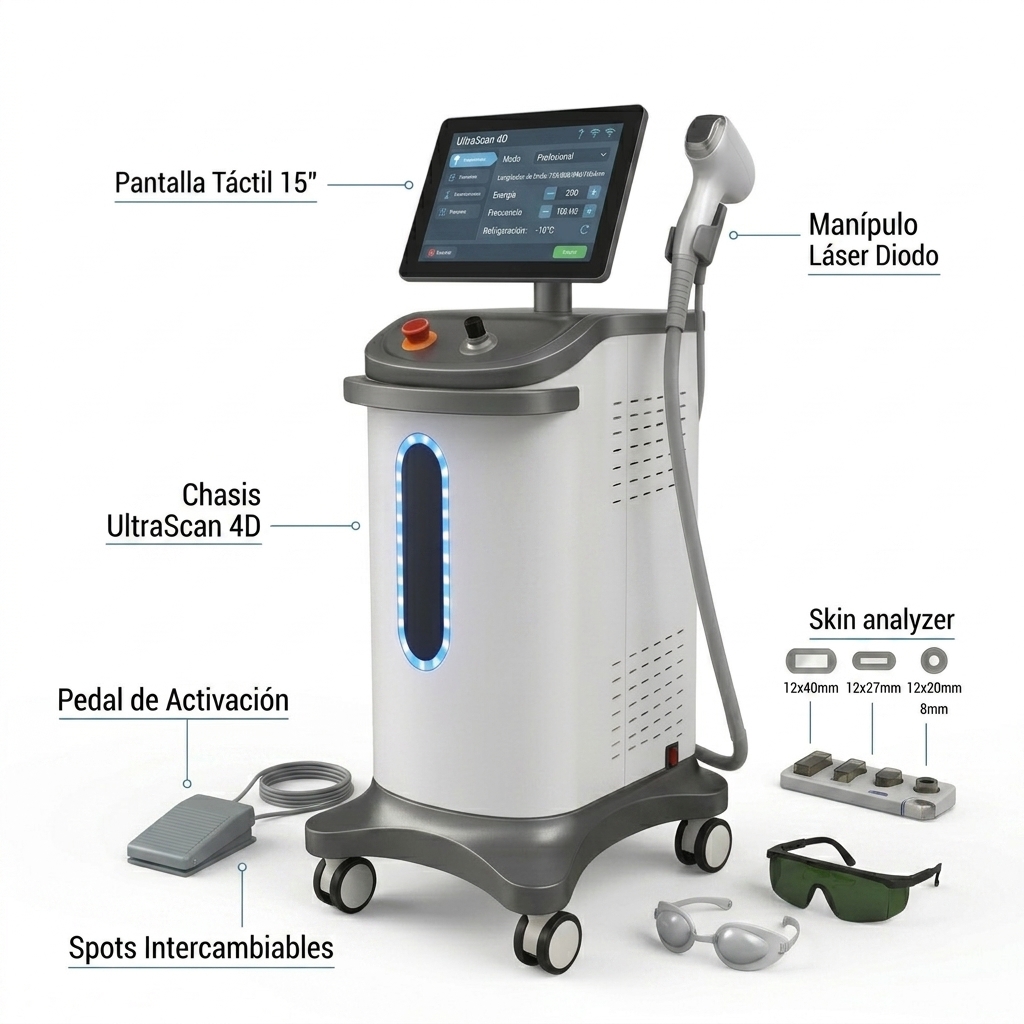

El sistema incluye los accesorios necesarios para su instalación, puesta en marcha y operación con criterios de bioseguridad clínica:

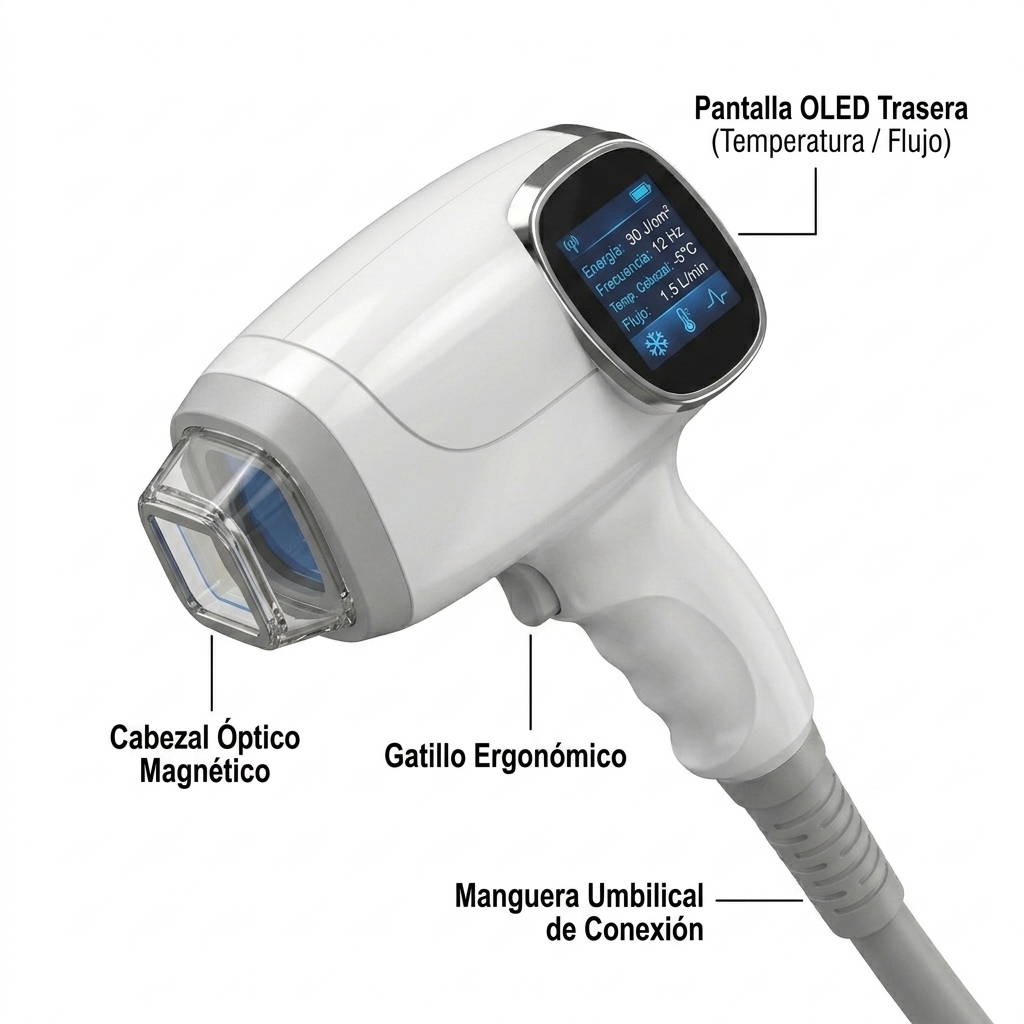

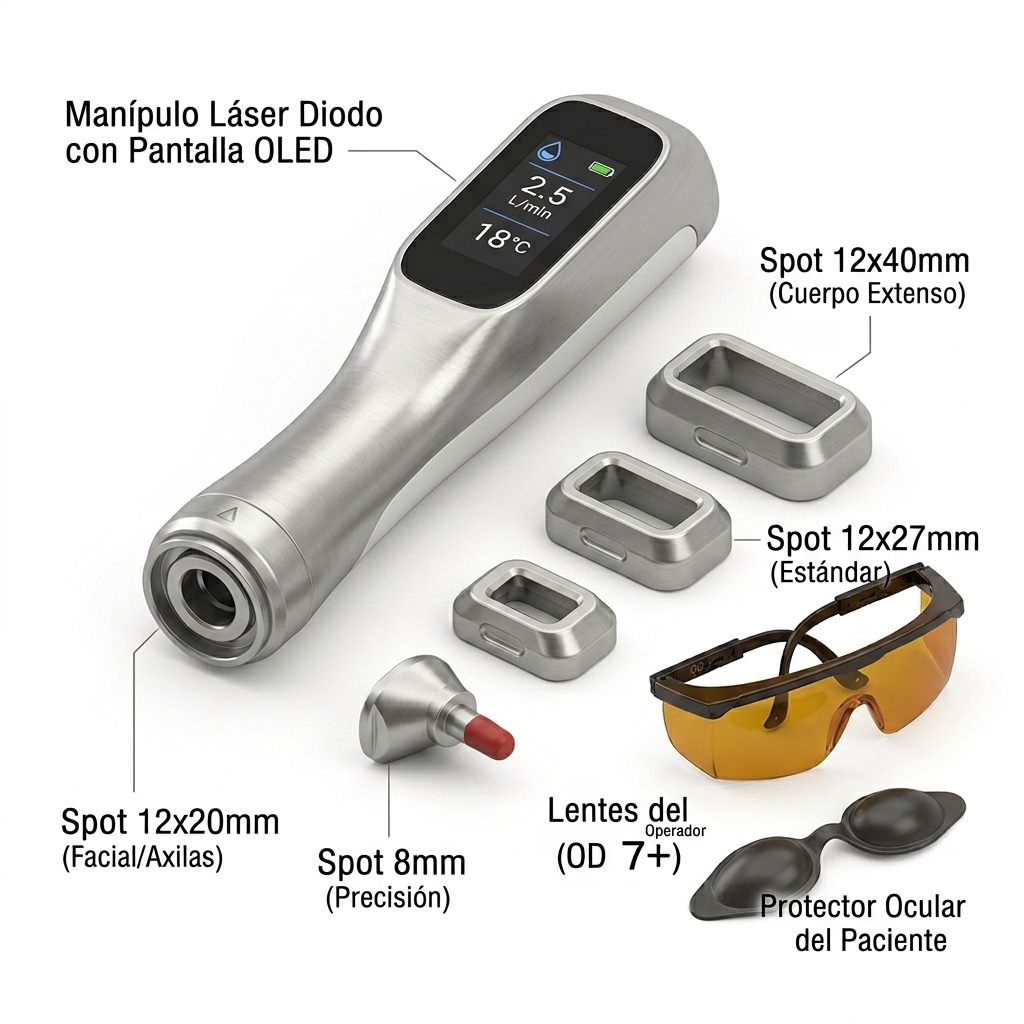

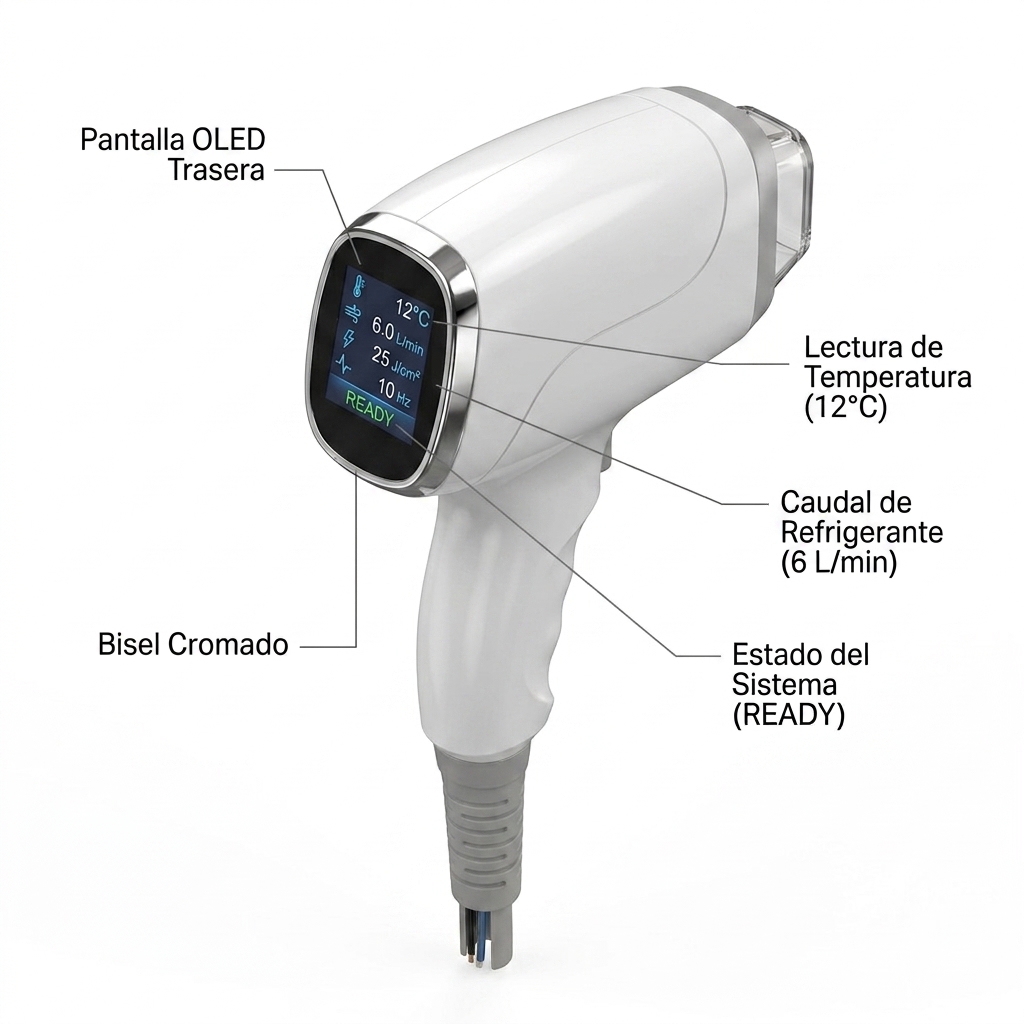

Manípulo Láser Diodo con Pantalla OLED y Acople Óptico Frontal
- Función técnica: Actúa como el transductor terminal de energía lumínica y refrigeración cutánea.
- Características constructivas: Carcasa ergonómica en plástico de grado médico blanco con soporte anti-tensión en la base del cable. En su parte dorsal integra una pantalla OLED para la lectura directa de parámetros operativos como temperatura de salida (en torno a 12 °C en régimen dinámico), flujo hidráulico interno (6 L/min nominales), fluencia energética configurada (J/cm²), frecuencia de repetición (Hz) y estado del sistema (Standby/Ready).
- Zona óptica: Cabezal frontal provisto de interfaz magnético-mecánica para el montaje y desmontaje seguro de los spots de tratamiento.

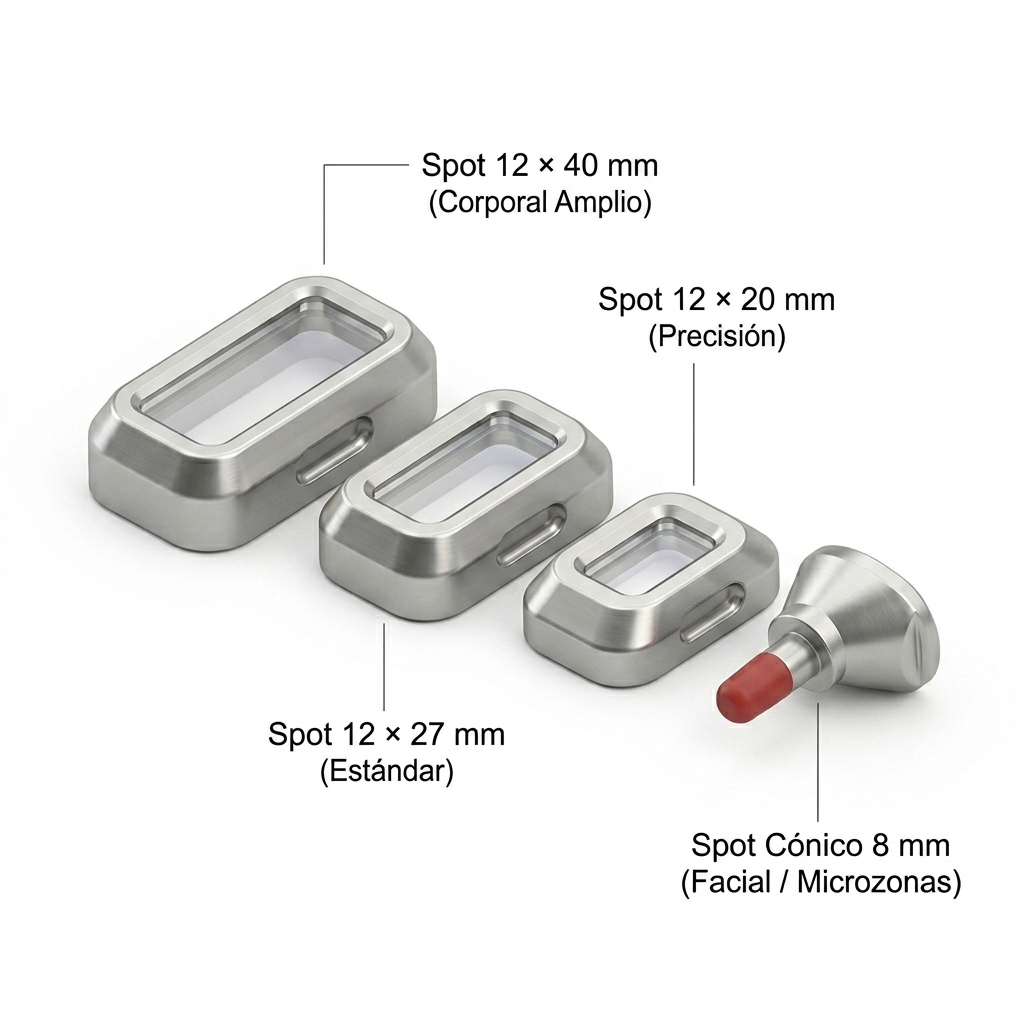

Juego de 4 Spots Ópticos Intercambiables
- Spot de 12 × 40 mm: Diseñado para barridos de alta velocidad en áreas corporales extensas (espalda, muslos, abdomen y torso masculino).
- Spot de 12 × 27 mm: Configuración de trabajo estándar balanceada para extremidades superiores, axilas y medias piernas.
- Spot de 12 × 20 mm: Puntera de precisión anatómica para zonas reducidas, contorno de barba, área perianal o línea del bikini.
- Spot cónico de 8 mm: Puntera focalizada para microzonas faciales, entrecejo, orejas, fosas nasales y áreas de difícil acceso anatómico. Integra una tapa protectora de silicón para resguardo de la lente de cuarzo.

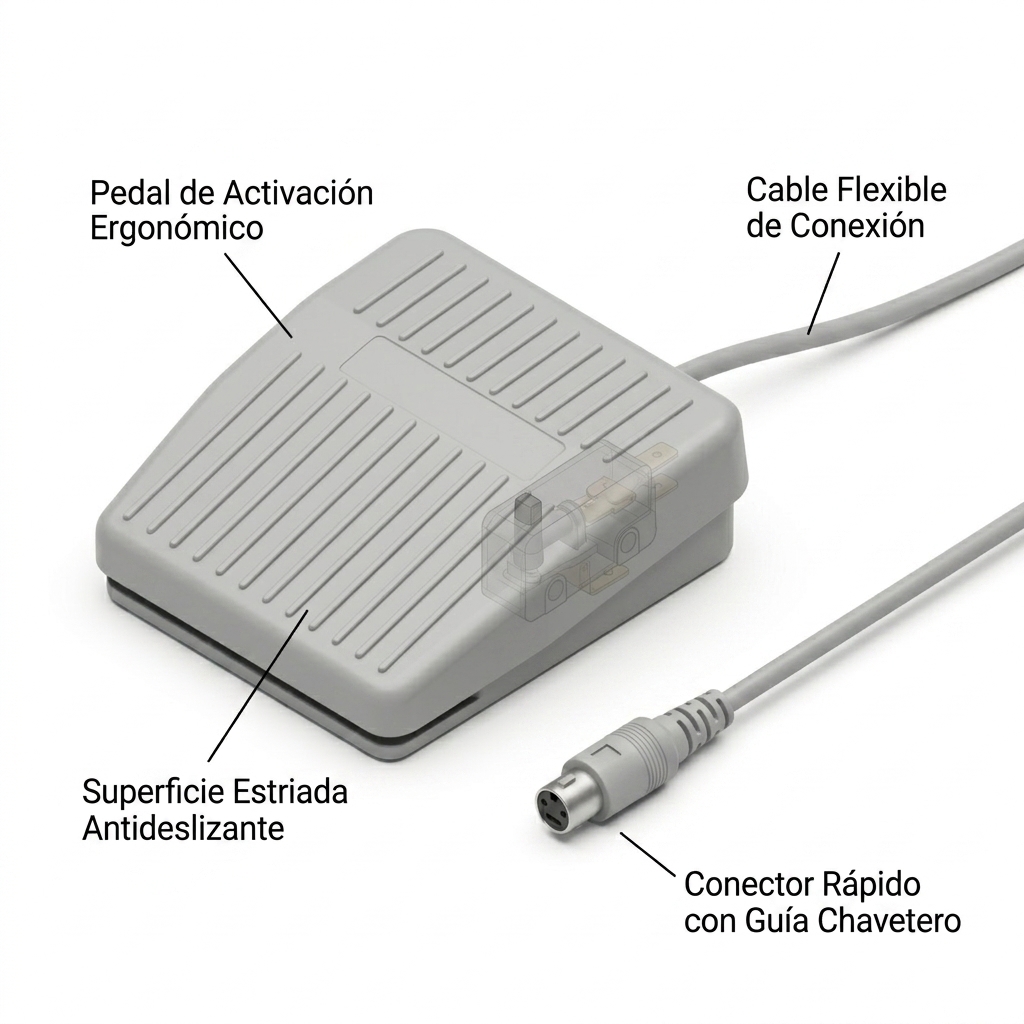

Pedal de Activación Electromecánica de Pie

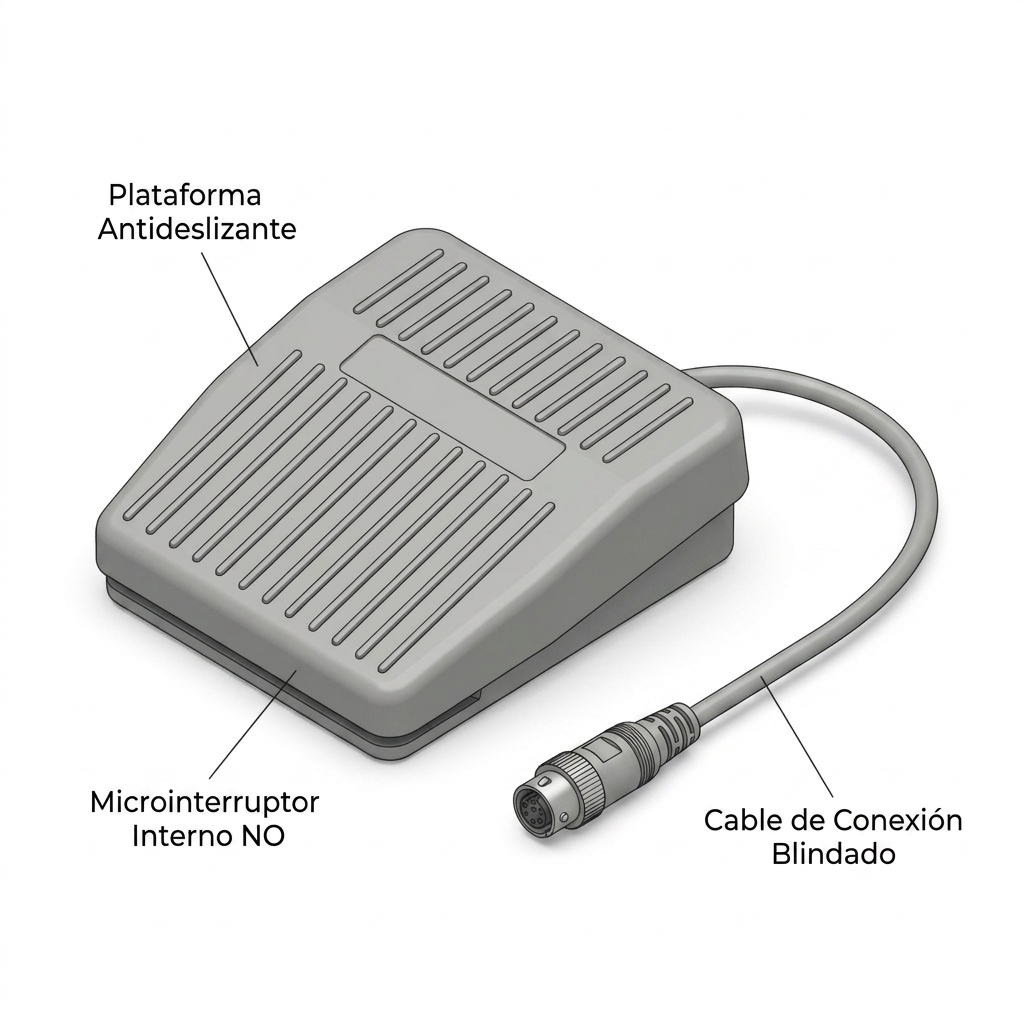

- Función técnica: Conmutador momentáneo de contacto normalmente abierto (NO) que habilita la emisión controlada de pulsos sin ocupar las manos del operador.
- Construcción: Cuerpo termoplástico gris de perfil bajo, con estrías antideslizantes en la superficie superior, base con topes de fricción y cable blindado flexible con conector de inserción rápida para el panel posterior.
Analizador de Piel / Dermatoscopio Digital USB
- Función técnica: Sensor óptico macroscópico para el escaneo fotográfico y diagnóstico computarizado del folículo, densidad pilosa y fototipo cutáneo.
- Especificaciones: Sistema de magnificación óptica variable manual de 50× a 200× mediante dial giratorio central, iluminación circunferencial con LEDs blancos libres de sombras, botón superior para congelamiento/captura de fotograma y cable USB para enlace de datos con la plataforma digital del equipo.

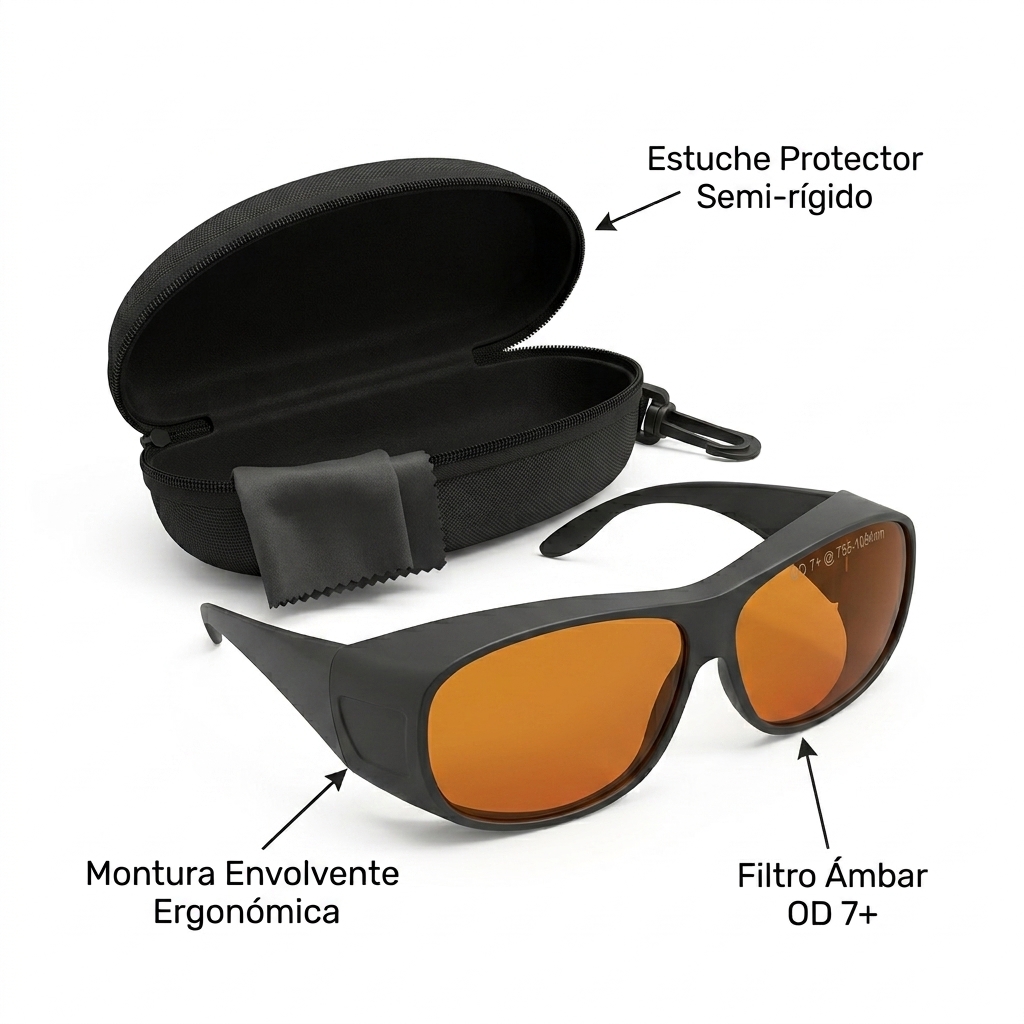

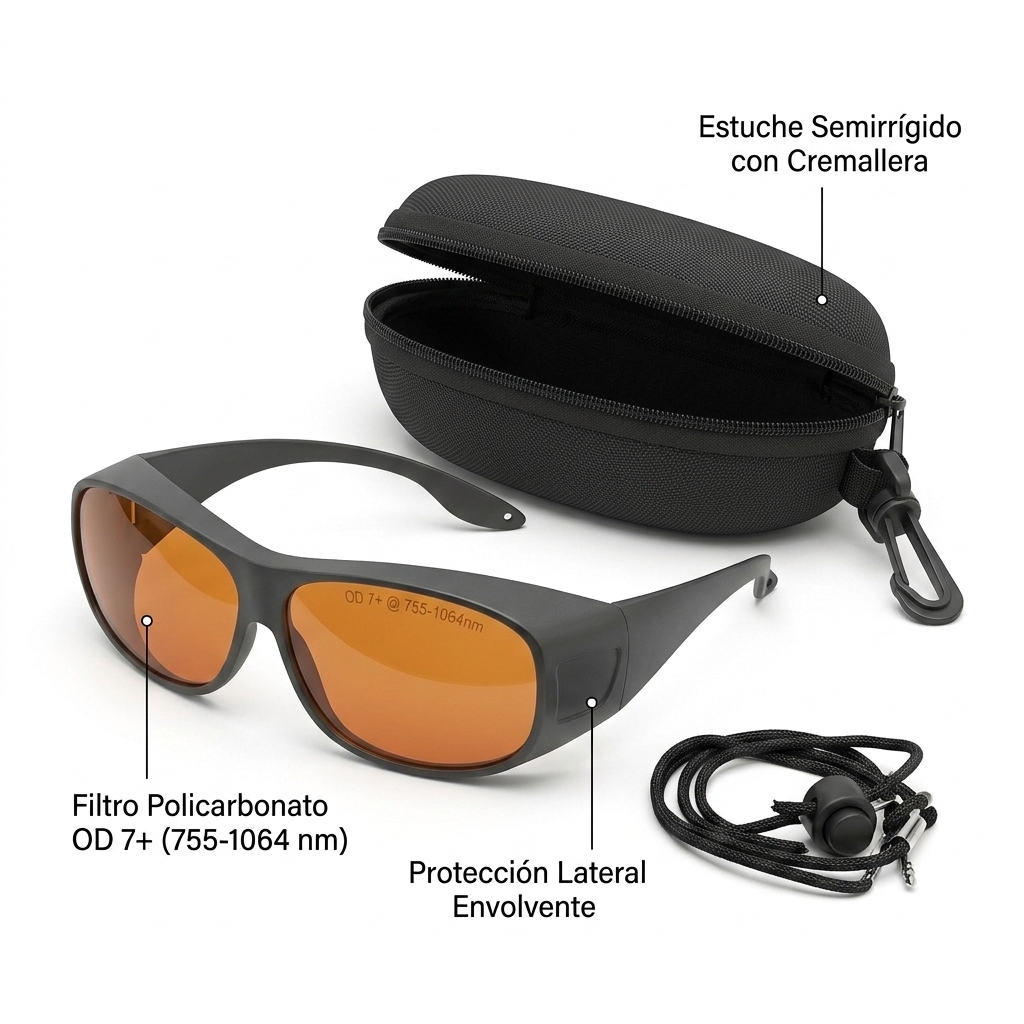

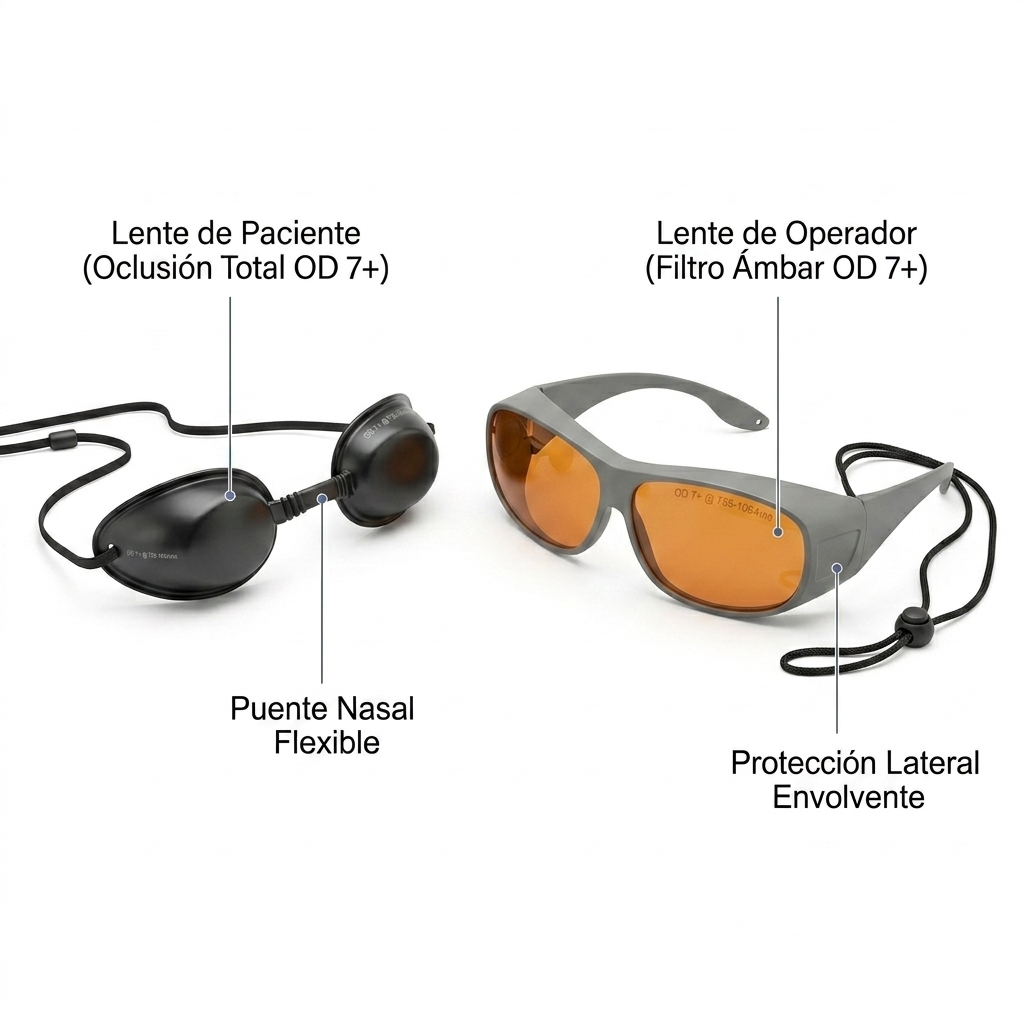

Gafas de Protección Ocular para el Operador
- Función de seguridad: Atenuación de la radiación dispersa y reflejada durante la descarga del láser.
- Parámetros ópticos: Filtro de policarbonato ámbar/naranja de grado médico con Densidad Óptica OD 7+ calibrada específicamente para el espectro de 755 nm, 808 nm, 940 nm y 1064 nm.
- Accesorios complementarios: Montura envolvente con protección lateral, cordón de retención dorsal con prisionero y estuche semi-rígido con cierre y mosquetón de transporte.

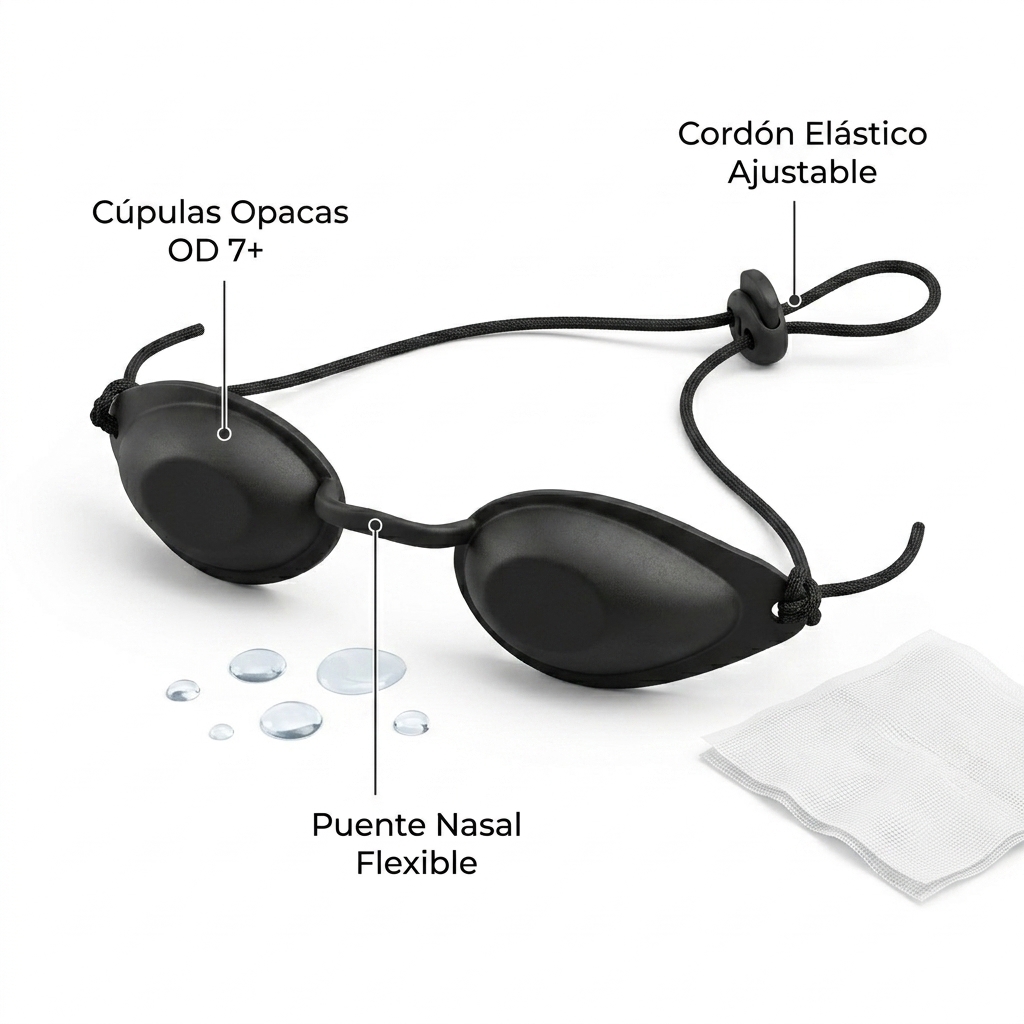

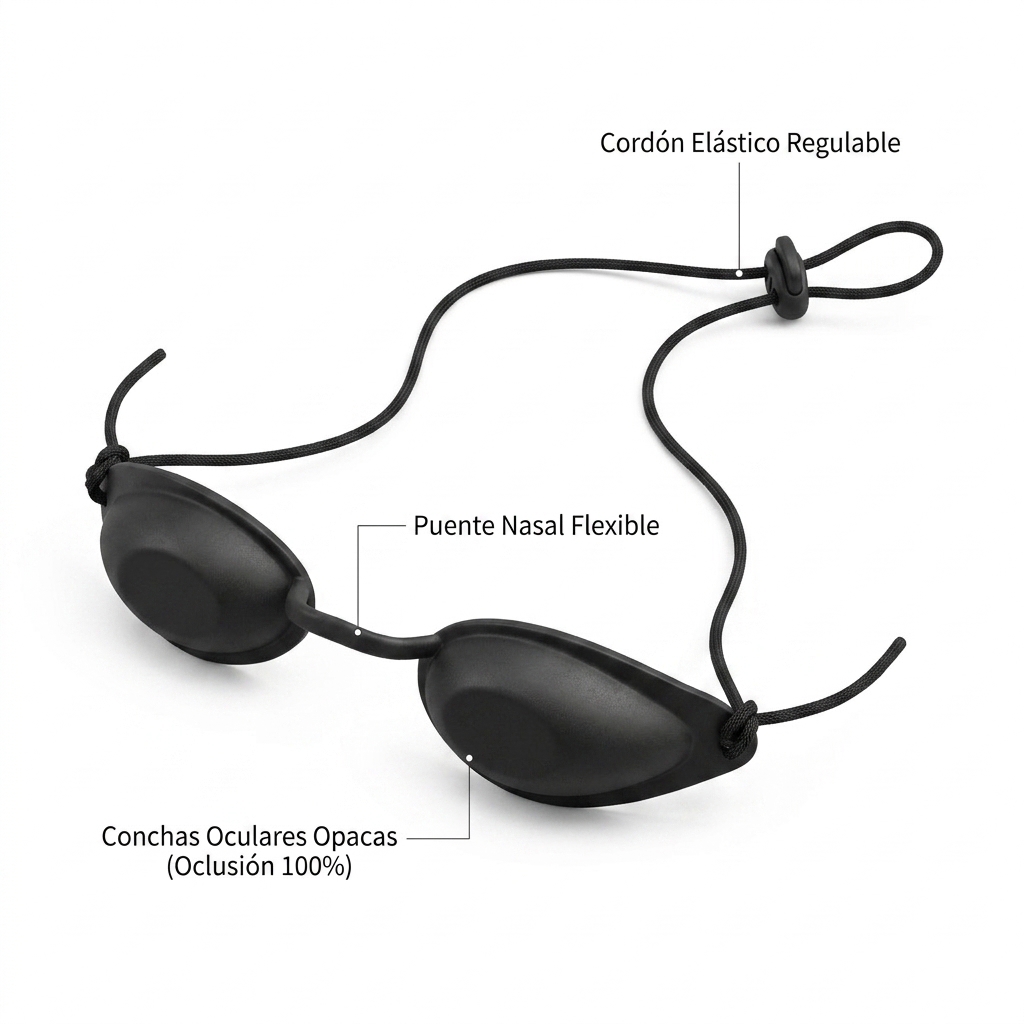

Protector Ocular para Paciente
- Función de seguridad: Bloqueo opaco integral de la luz visible e infrarroja para prevenir daños térmicos en la retina o córnea durante tratamientos corporales y faciales.
- Construcción: Doble concha ergonómica ovoidal en polímero médico opaco libre de porosidades, puente nasal flexible de ajuste anatómico y cordón elástico regulable mediante clip tensor posterior.

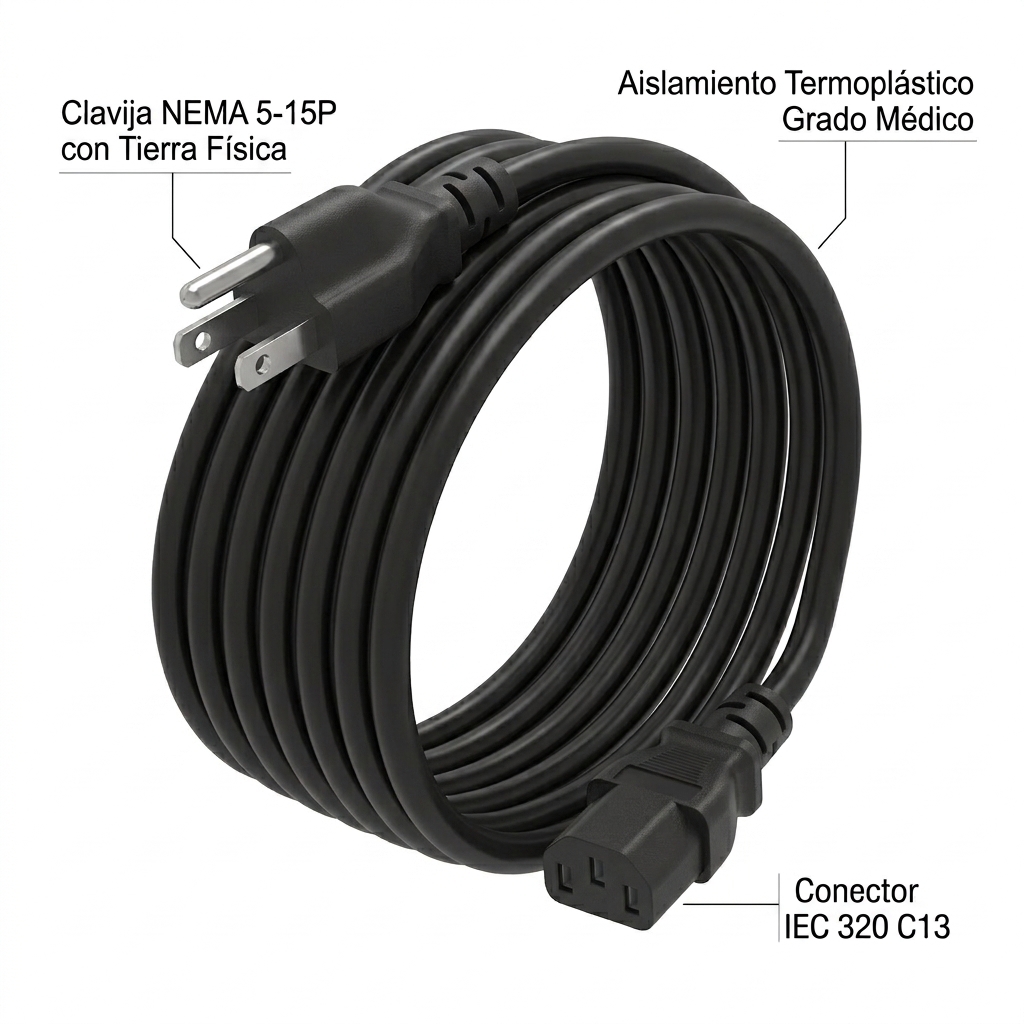

Cable de Alimentación Eléctrica AC
- Función técnica: Conexión a la red eléctrica hospitalaria o de consultorio.
- Características de diseño: Conductor tripolar de cobre de calibre industrial con aislamiento termoplástico ignífugo. Extremo de entrada tipo clavija NEMA 5-15P de tres pines (Fase, Neutro y Tierra física) y extremo de conexión al chasis mediante conector estándar IEC 320 C13.

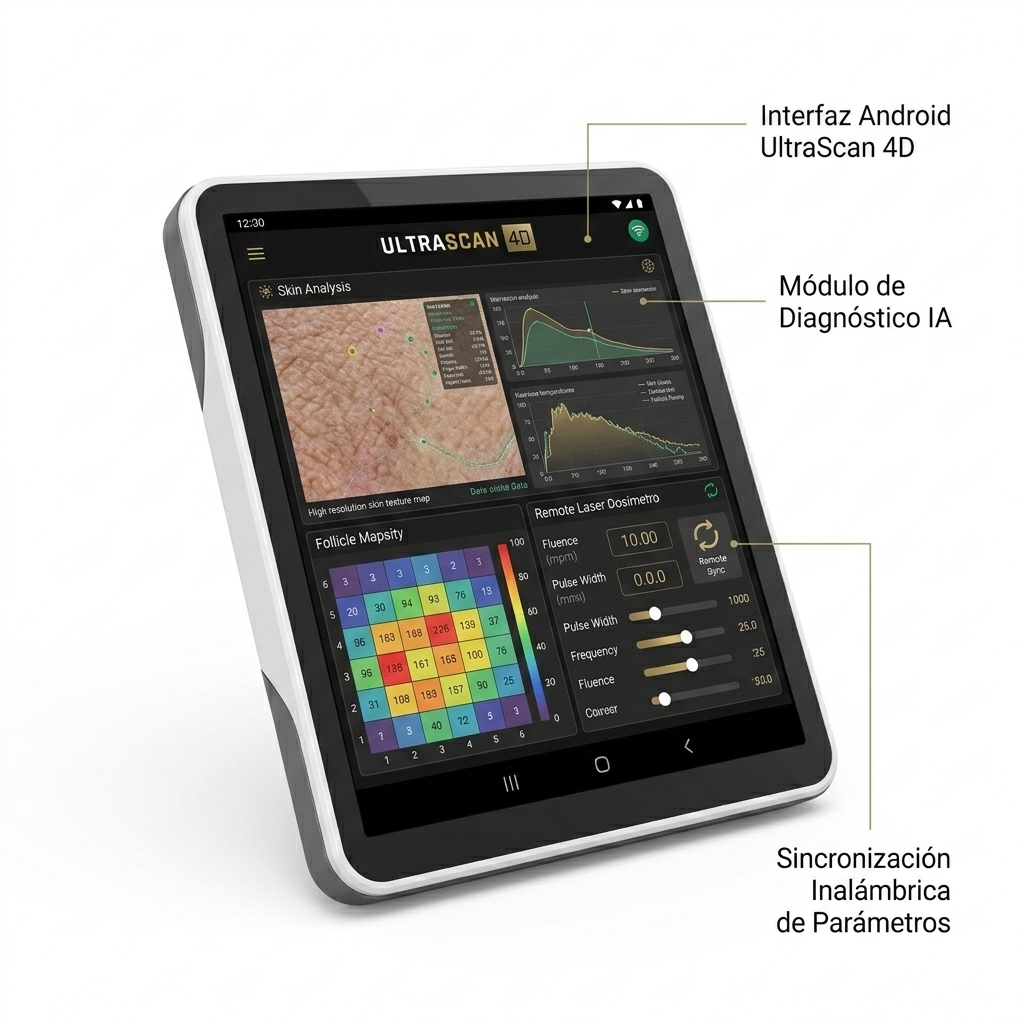

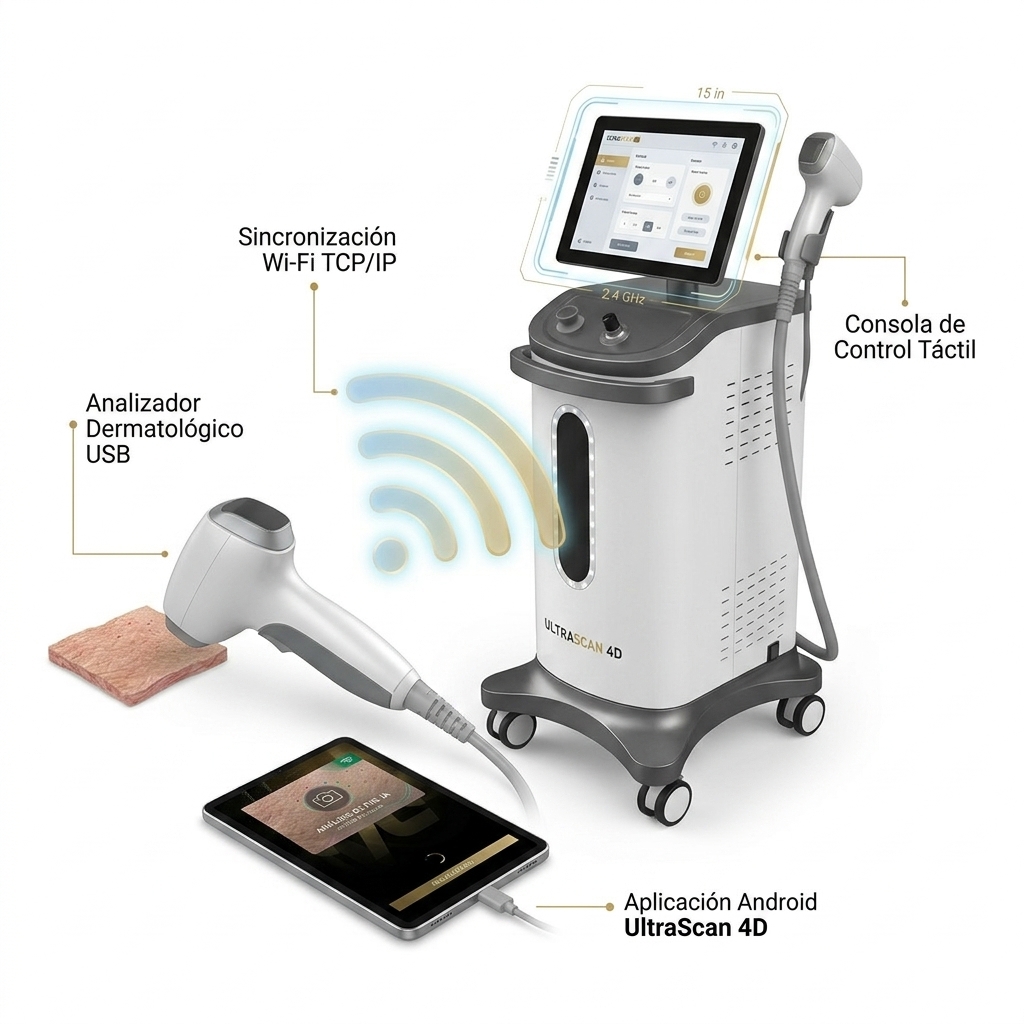

Aplicación de Diagnóstico y Telemetría Android UltraScan 4D
- Función del software: Ecosistema digital para la captura de imágenes del dermatoscopio, procesamiento por Inteligencia Artificial y sincronización inalámbrica de parámetros dosimétricos recomendados directamente hacia la interfaz de control de la consola.
1.4 Instrucciones Obligatorias para la Inspección Inicial de Recepción
- Desembalaje e inspección física del chasis: Se deberá posicionar la caja de transporte en una superficie nivelada antes de retirar los sellos. El personal técnico verificará la integridad externa de la consola plástica y metálica, comprobando que no existan abolladuras, fisuras en la carcasa o daños en la pantalla táctil de 15 pulgadas.
- Revisión del inventario de accesorios: Se deberá cotejar visualmente la presencia de cada uno de los componentes listados en el inventario antes de proceder al encendido eléctrico.
- Verificación de los puertos e interfaces: El operador inspeccionará el conector de acople rápido del manípulo, el puerto del pedal, la ranura USB del dermatoscopio y la toma de alimentación IEC 320 C13 en la parte posterior, confirmando que las cavidades se encuentren libres de polvo, partículas extrañas o deformaciones mecánicas.
- Comprobación del conmutador de emergencia: Se deberá comprobar manualmente que el botón tipo hongo rojo de parada de emergencia se encuentre liberado (girándolo en sentido horario hasta que salte a su posición extendida de reposo) y que la llave de encendido esté debidamente alineada en la cerradura frontal.
Pregunta de confirmación AI para el operador: ¿Ha finalizado la inspección física de los cuatro spots intercambiables y comprobado la presencia de las gafas de seguridad OD 7+ antes de iniciar la instalación de fluidos y cableado?
Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
2. Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
Protocolo de Desembalaje Seguro y Verificación Estructural del Chasis
El procedimiento de recepción e inspección inicial constituye la primera línea de control de calidad para garantizar que el sistema Láser Diodo UltraScan 4D conserve la calibración óptica, el sellado hidráulico y la integridad electromecánica requeridos tras el transporte logístico.
┌───────────────────────────────┐
│ Pantalla Táctil 15" │
│ (Brazo Articulado HMI) │
└──────────────┬────────────────┘
│
[E-Stop] (O) │ [Llave] (8)
┌─────────────────┴─────────────────┐
│ Panel Superior y Manillar │
├───────────────────────────────────┤
│ │ ┌───┐
│ ( ) Ventana LED Frontal │ │ │ Cuna de
│ ( ) Ovalada (Azul Cian) │ │ │ Soporte
│ │ └───┘
│ [===] Rejillas de │ │
│ [===] Ventilación Pasiva/Activa │ │ Manguera
│ │ │ Umbilical
│ [I/O] Interruptor Basculante │ │
└─────────────────┬─────────────────┘ ▼
┌─────────────────┴─────────────────┐ [Manípulo
│ Base Rodable (Gris Antracita) │ Láser]
└────(O)─────────────────────(O)────┘
Ruedas Gemelas Pivotantes 360°Secuencia de Desembalaje y Liberación de Carga
-
Acondicionamiento del área de recepción:
El personal técnico deberá disponer de un área nivelada, limpia y despejada con un radio mínimo de maniobra de dos metros alrededor del embalaje de transporte. Se deberá verificar visualmente que la caja exterior de grado industrial no presente perforaciones, aplastamientos, humedad o deformaciones mecánicas. -
Apertura del contenedor y retiro de protecciones:
El operador deberá retirar los sellos, flejes de seguridad y herrajes de cierre de la caja de transporte. Posteriormente, se deberán remover los bloques de espuma de polietileno expandido de alta densidad que amortiguan la consola central y sus accesorios perimetrales. -

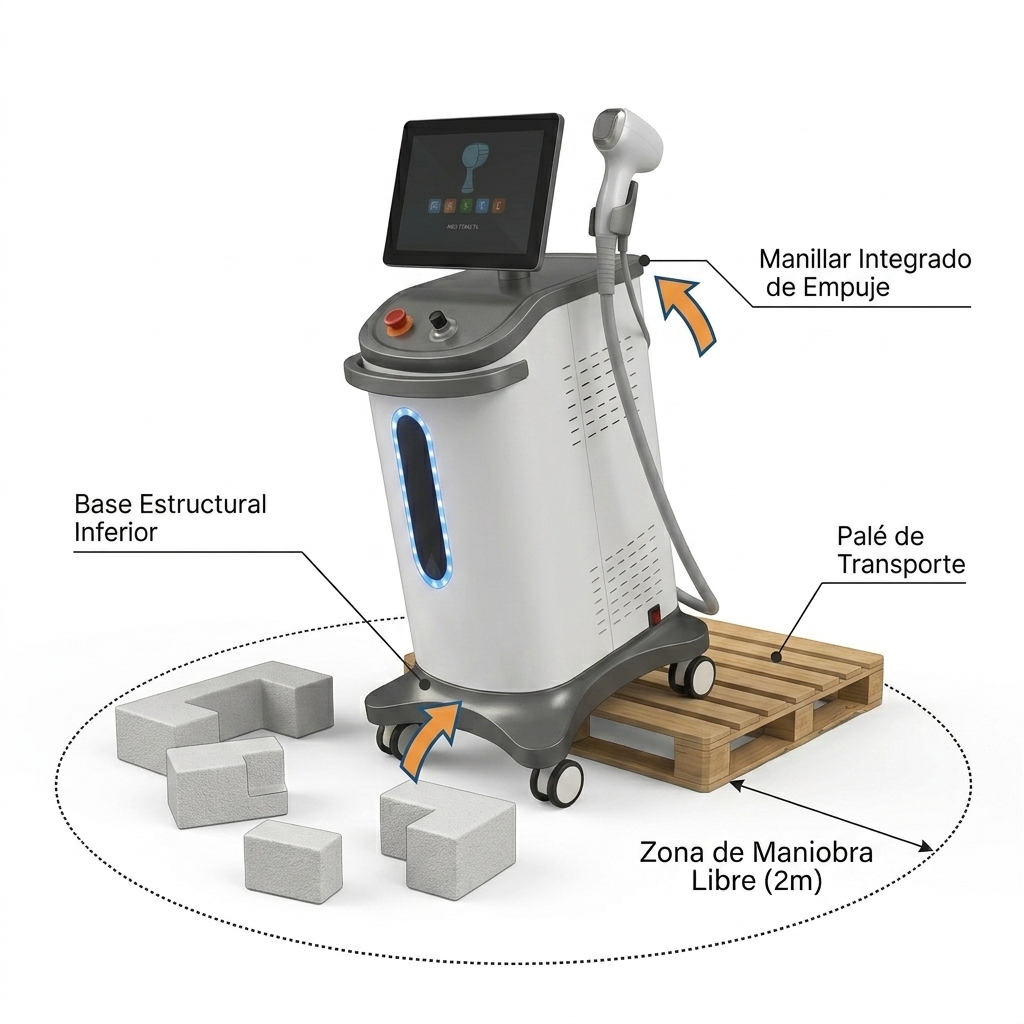

Descenso controlado del equipo (45 kg):
Debido a que la unidad principal posee una masa neta de 45 kilogramos, la maniobra de descenso desde el palé de transporte deberá ser ejecutada obligatoriamente por dos personas. El personal técnico deberá sujetar la unidad firmemente desde la base estructural inferior de color gris oscuro antracita y el manillar integrado, evitando en todo momento aplicar fuerzas de tracción sobre el mástil de la pantalla táctil o el soporte del manípulo. -
Verificación de estabilidad sobre el plano de trabajo:
Una vez apoyado el equipo en el suelo clínico, el operador deberá desbloquear los frenos de las cuatro ruedas gemelas para comprobar el rodamiento suave y confirmar que el centro de gravedad permanezca perfectamente aplomado sin balanceos mecánicos.FIGURA 2.1 #### Secuencia de Desembalaje y Liberación de Carga
Reconocimiento Físico de la Arquitectura del Equipo

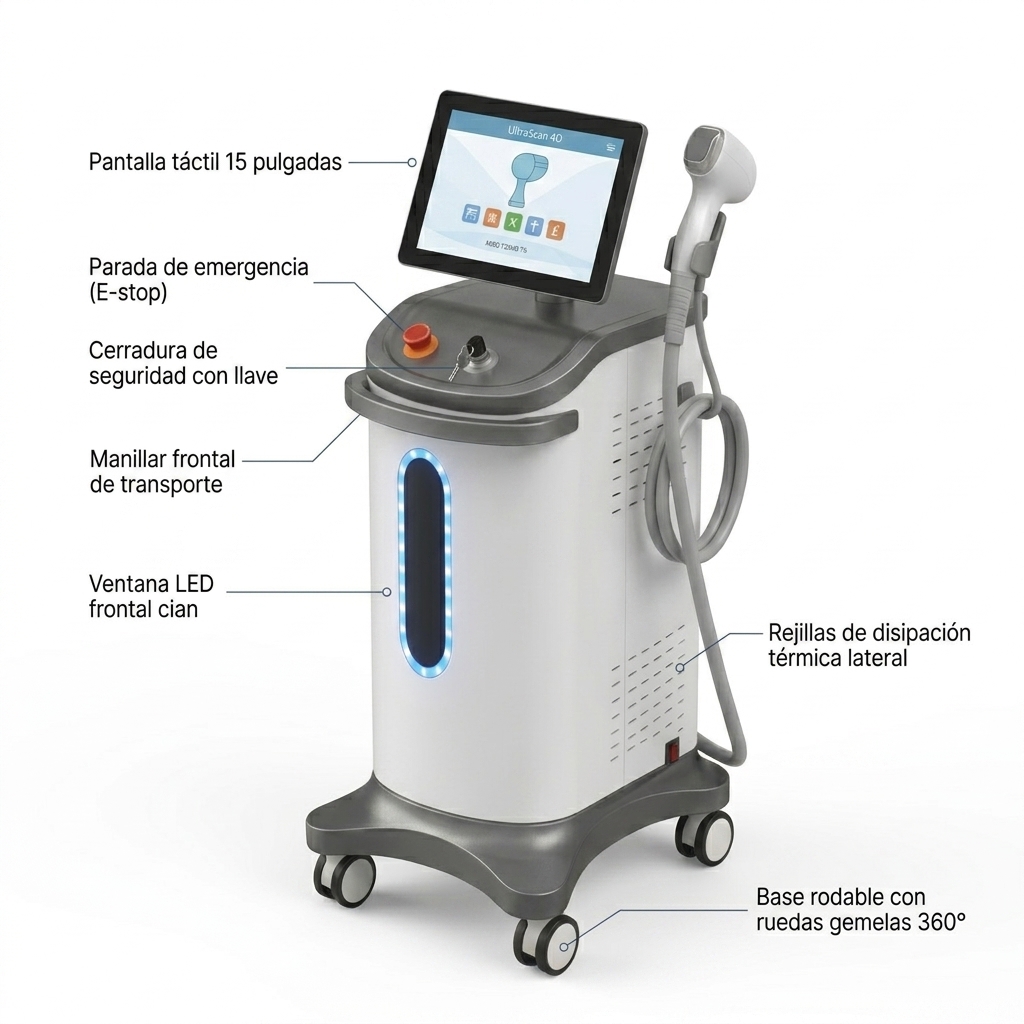

El diseño del UltraScan 4D integra una arquitectura vertical ergonómica dividida funcionalmente para maximizar la disipación térmica, la seguridad del operador y la maniobrabilidad clínica.
+-------------------------------------------------------------+
| ARQUITECTURA FÍSICA ULTRASCAN 4D |
+-------------------------------------------------------------+
| • Pantalla táctil industrial de 15 pulgadas inclinada. |
| • Consola de control: Botón E-stop y Llave de seguridad. |
| • Manillar ergonómico frontal de polímero termoplástico. |
| • Ventana LED indicadora azul cian de alta visibilidad. |
| • Matrices de ventilación lateral (disipación 4.500 W). |
| • Interruptor basculante general de alimentación AC. |
| • Base gris antracita con 4 ruedas pivotantes 360°. |
+-------------------------------------------------------------+1. Base Rodable y Sistema de Desplazamiento

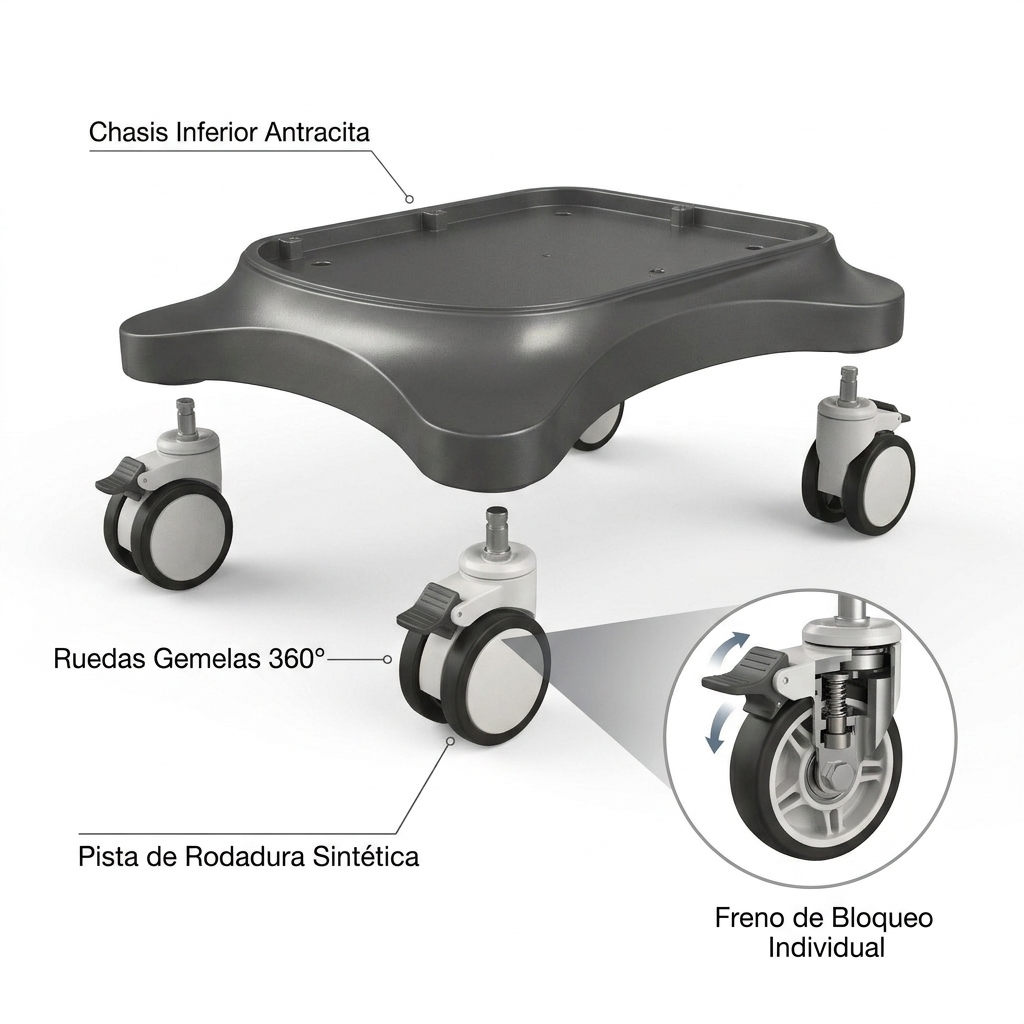

- Chasis inferior de alta resistencia: Fabricado en aleación metálica y polímero termoplástico gris oscuro antracita de perfil bajo y envolvente. Su geometría ensanchada en forma de cruz suavizada actúa como parachoques perimetral y reduce el centro de gravedad del sistema.
- Ruedas dobles gemelas hospitalarias: Cuatro conjuntos de ruedas pivotantes de 360 grados fabricadas en polímero técnico blanco con pistas de rodadura sintética de bajo rozamiento. Incluyen mecanismos de bloqueo individual para estabilizar el equipo durante el tratamiento.

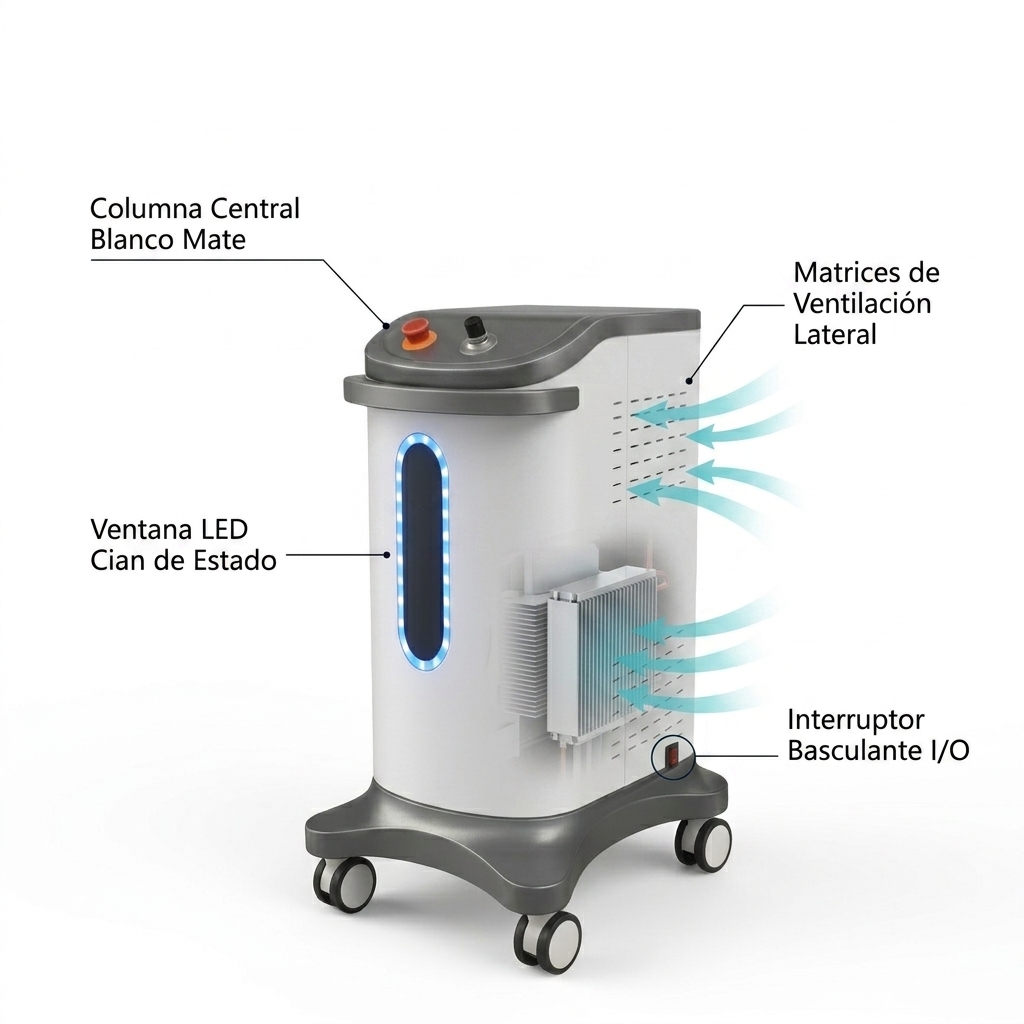

2. Gabinete Central y Gestión Térmica
- Cuerpo central (columna): Estructura vertical con recubrimiento en blanco mate de grado médico, resistente a soluciones de desinfección clínica y con aristas frontales redondeadas.
- Ventana LED frontal: Elemento óptico vertical ovalado ubicado en la cara anterior, enmarcado por retroiluminación continua en tono azul cian. Funciona como un indicador visual de estado y presencia de energía en la consola.
- Matrices de ventilación activa/pasiva: Ranuras horizontales fresadas en los laterales del chasis, dispuestas en bloques superior e inferior. Estas aperturas canalizan el flujo forzado de aire hacia los radiadores de disipación interna requeridos para el enfriamiento del sistema termoeléctrico y semiconductor.
- Interruptor basculante lateral/trasero: Interruptor de corte bipolar tipo balancín (rocker switch) con señalización luminosa de estado encendido/apagado (I/O), encargado de habilitar la línea de entrada de energía primaria hacia las fuentes conmutadas.
3. Panel Superior, Mástil de Control y Seguridad
- Panel de interfaz superior: Moldeado ergonómico en tono gris oscuro que integra de forma frontal una barra o manillar continuo diseñado para el empuje y transporte seguro del equipo.
- Mástil de interfaz HMI: Soporte mecánico central que ancla la pantalla táctil de 15 pulgadas a color, orientada con un ángulo de elevación preajustado para permitir una visualización clara y descansada tanto en posición de pie como sentado.

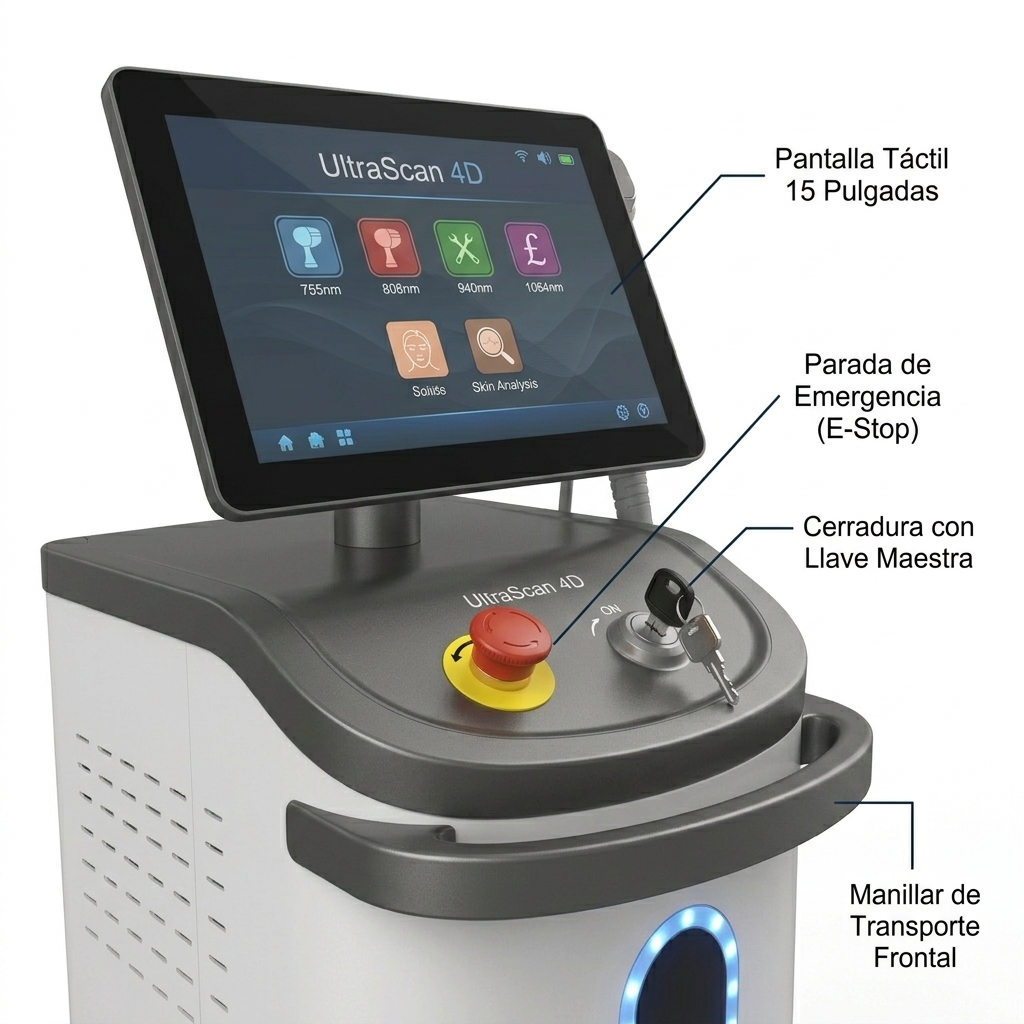

- Botón de Parada de Emergencia (E-stop): Pulsador de seguridad tipo hongo en color rojo de enganche mecánico rápido, montado sobre una base de contraste amarillo/naranja. Su accionamiento físico inmediato interrumpe el suministro eléctrico hacia los módulos de potencia del diodo láser.
- Interruptor de llave maestra (Key Switch): Cerradura rotativa de seguridad de dos posiciones con cilindro metálico. Impide la ignición o emisión no autorizada del haz láser por personal no certificado.

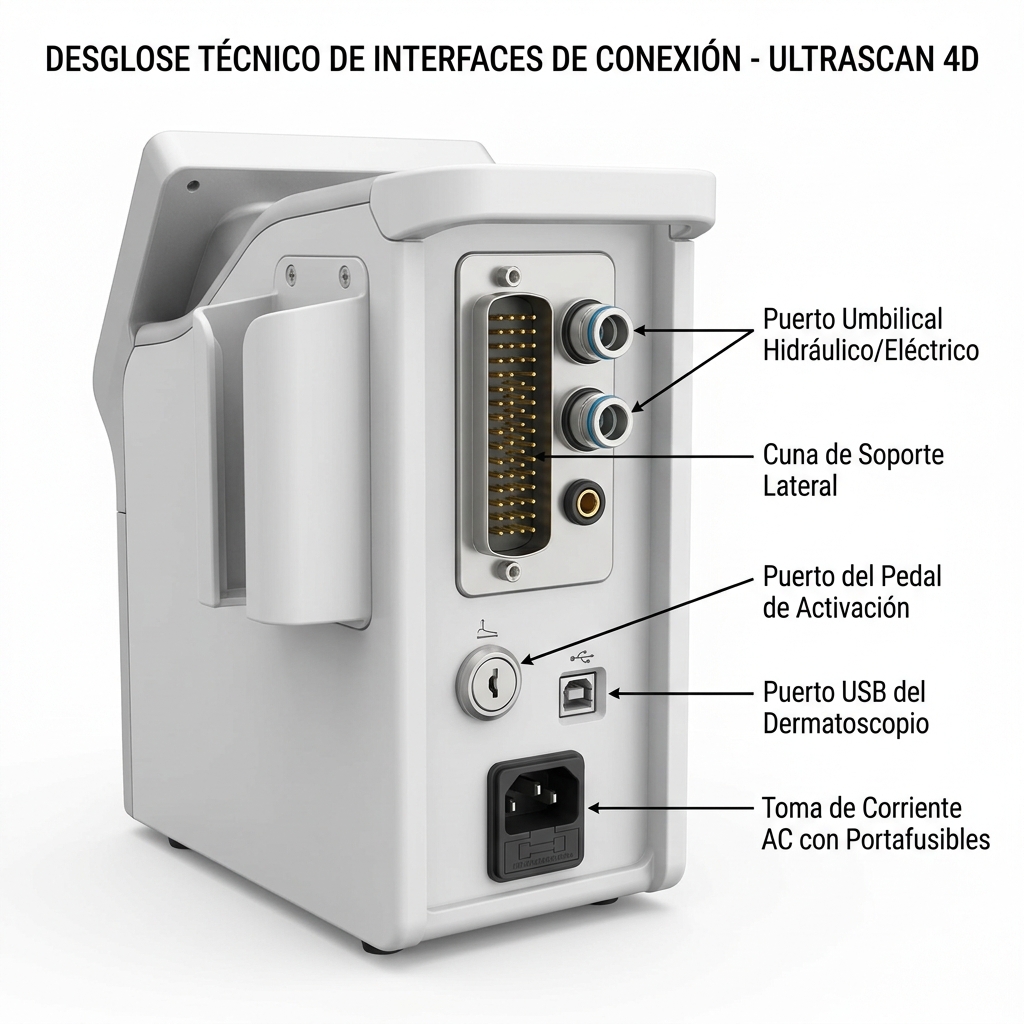

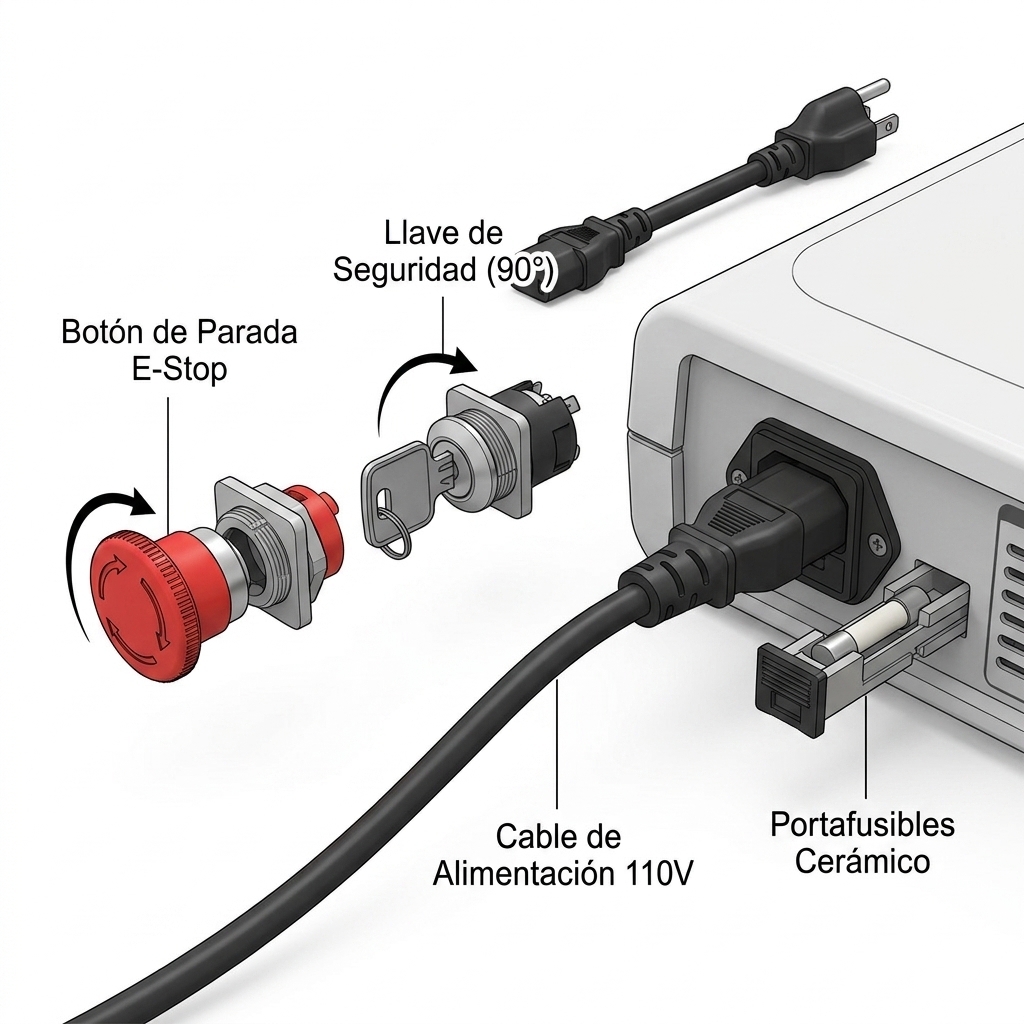

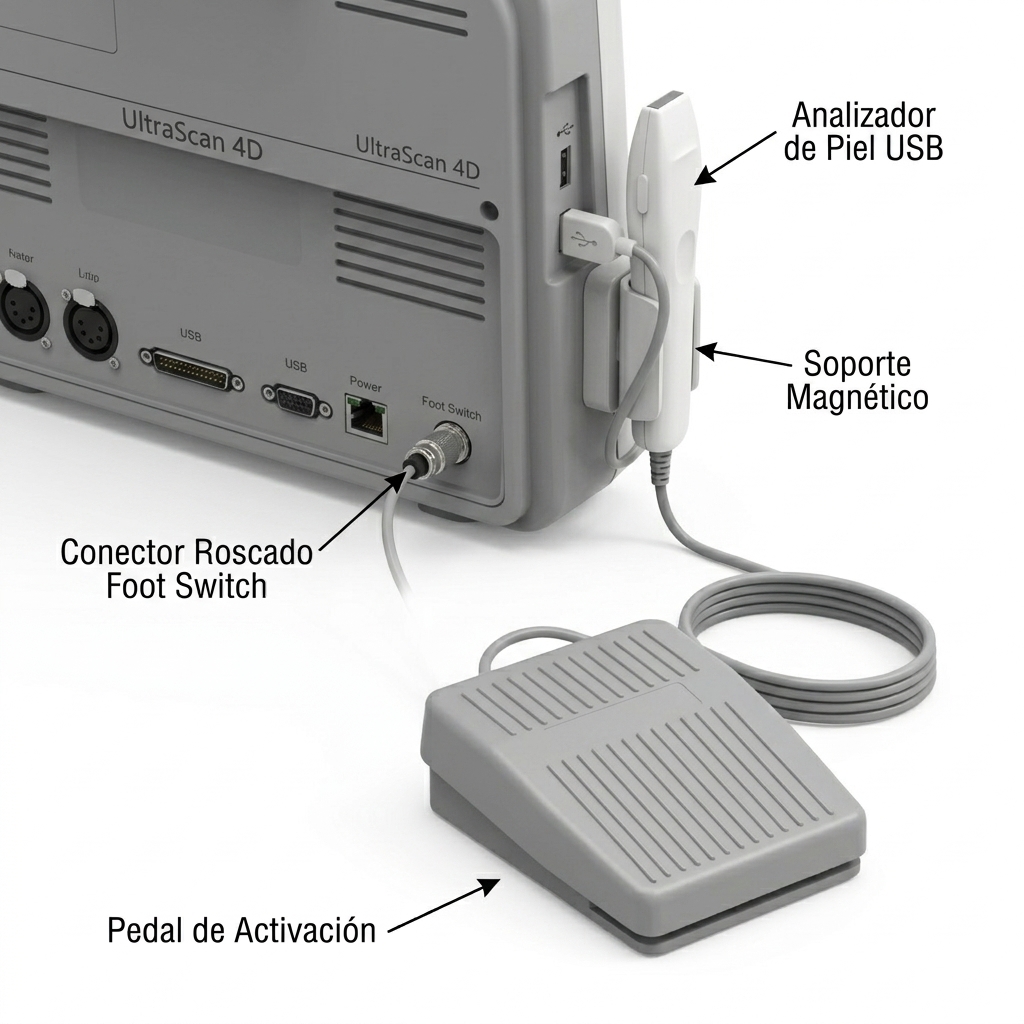

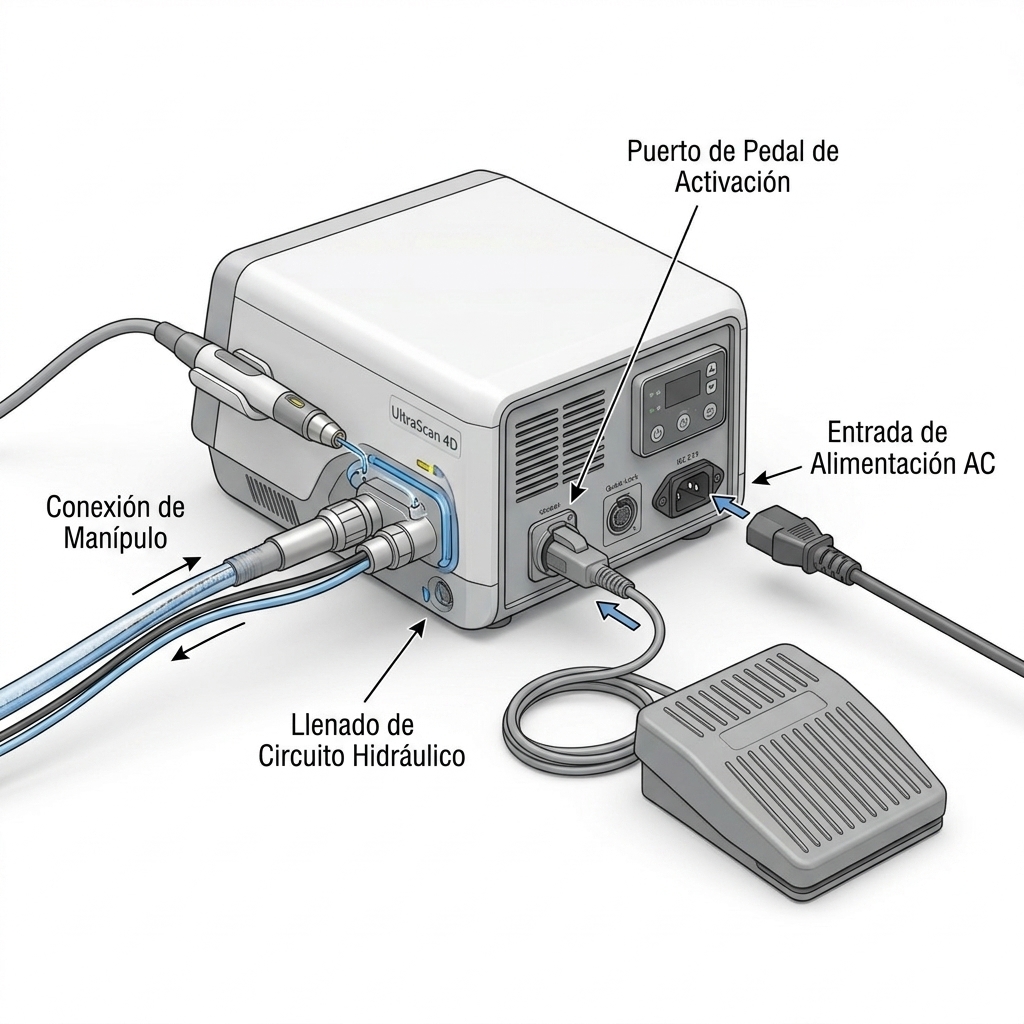

Inspección Visual de Puertos y Puntos de Conexión
Antes de energizar el sistema o rellenar los circuitos de refrigeración, el operador deberá realizar una rigurosa inspección visual y táctil de las bahías de conexión situadas en las caras lateral y posterior del equipo.
+-------------------------------------------------------------+
| INSPECCIÓN DE PUERTOS Y BORNES |
+-------------------------------------------------------------+
| 1. Puerto Umbilical Central: Terminales eléctricos e |
| hidráulicos de sellado estanco para la pieza de mano. |
| 2. Puerto de Conexión del Pedal: Acople circular con guía |
| chavetero y rosca/pestillo de retención rápida. |
| 3. Puerto de Datos USB: Conector hembra para el analizador |
| de piel digital dermatoscópico (UltraScan 4D). |
| 4. Receptáculo de Alimentación AC: Conector IEC con portafusible |
| para línea de 110 VAC / 60 Hz y terminal a tierra. |
+-------------------------------------------------------------+Puertos y Conexiones del Sistema
- Puerto receptor del manípulo umbilical:
Ubicado en el lateral/frontal superior. Alberga las vías de acople rápido hidráulico (quick-connect) y los pines de contacto chapados en oro para el control térmico Peltier, el sensor de flujo, el botón de disparo y la potencia óptica de las 16 barras de diodo. El operador deberá comprobar que las juntas tóricas de estanqueidad no presenten grietas ni resequedad. - Cuna lateral de reposo (cradle / holster):
Estructura de polímero gris oscuro montada sobre el lateral derecho. El técnico deberá verificar su anclaje mecánico y limpieza interna para asegurar que reciba el cabezal del manípulo sin holguras mecánicas ni riesgo de caída. - Puerto para pedal de activación:
Conector circular hembra de señal de control. El operador deberá inspeccionar la guía de acople rápido (polarizador/chavetero) y confirmar la ausencia de polvo o pines doblados en su interior. - Puerto de interfaz USB para dermatoscopio digital:
Bahía de enlace digital blindada destinada a la comunicación entre el analizador de piel y el módulo operativo Android del equipo. Se deberá verificar que la ranura USB no presente deformaciones mecánicas u obstrucciones. - Receptáculo de alimentación AC:
Módulo de entrada de energía que integra el conector macho estándar de tres contactos (Fase, Neutro, Tierra de protección), la gaveta portafusibles de acción rápida y el borne para la conexión del cable de servicio de 110 VAC / 60 Hz.
Verificación Inicial de Accesorios Periféricos
El operador deberá cotejar el contenido de las cajas de accesorios con el inventario técnico, inspeccionando cada dispositivo antes de su instalación:
┌───────────────────────────────┐
│ Dermatoscopio USB │
│ [ (Captura) [====] (Dial) ]│
└──────────────┬────────────────┘
│
┌──────────────┴────────────────┐
│ Pedal de Activación │
│ [ /////// (Estrías) ///////]│
└───────────────────────────────┘1. Pedal de Activación
- Estructura externa: Carcasa de perfil bajo en polímero termoplástico gris claro mate con plataforma superior biselada. La superficie de contacto presenta relieves estriados antideslizantes para el calzado operativo.
- Mecanismo funcional: Microinterruptor electromecánico interno normalmente abierto (NO), de accionamiento por contacto momentáneo con retorno por resorte de alta durabilidad.
- Línea de transmisión: Cable flexible recubierto en PVC gris de alta resistencia mecánica, dotado de un conector macho con seguro para la interfaz trasera del UltraScan 4D.

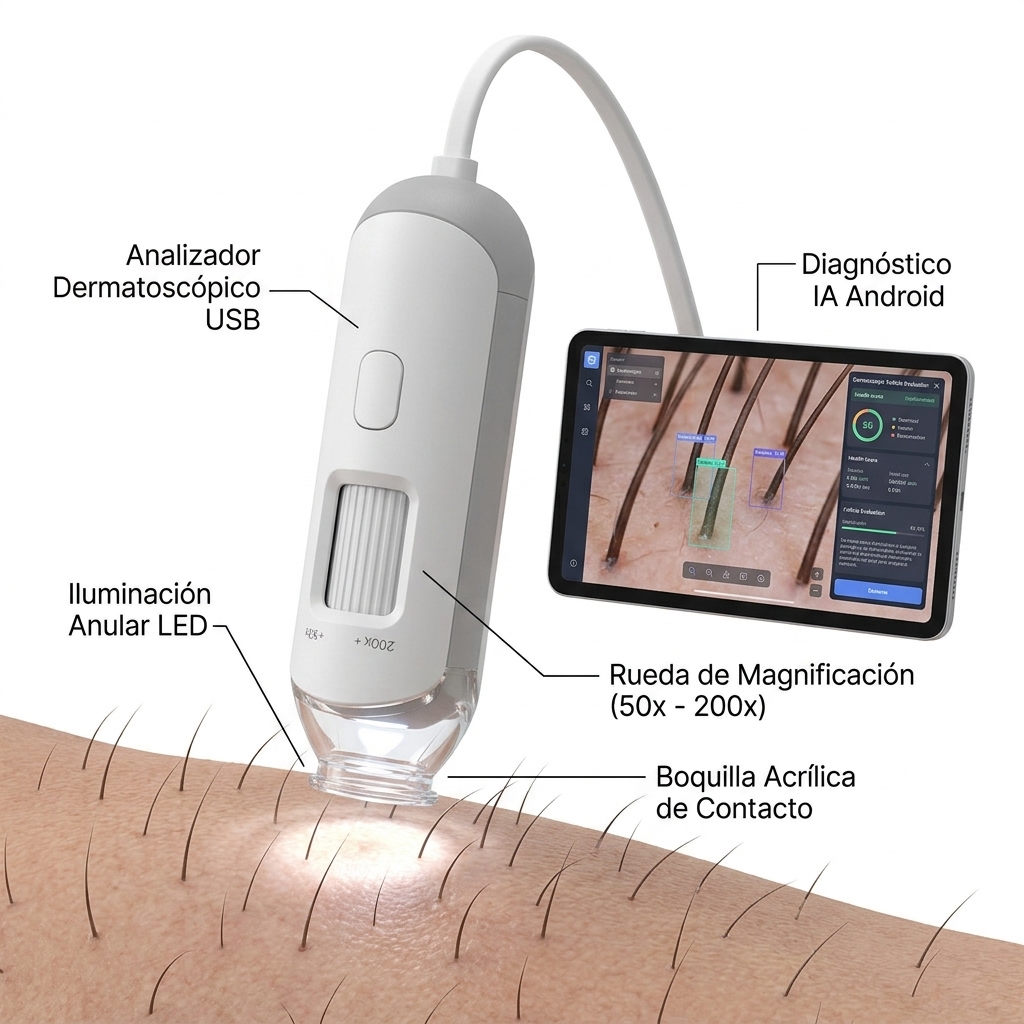

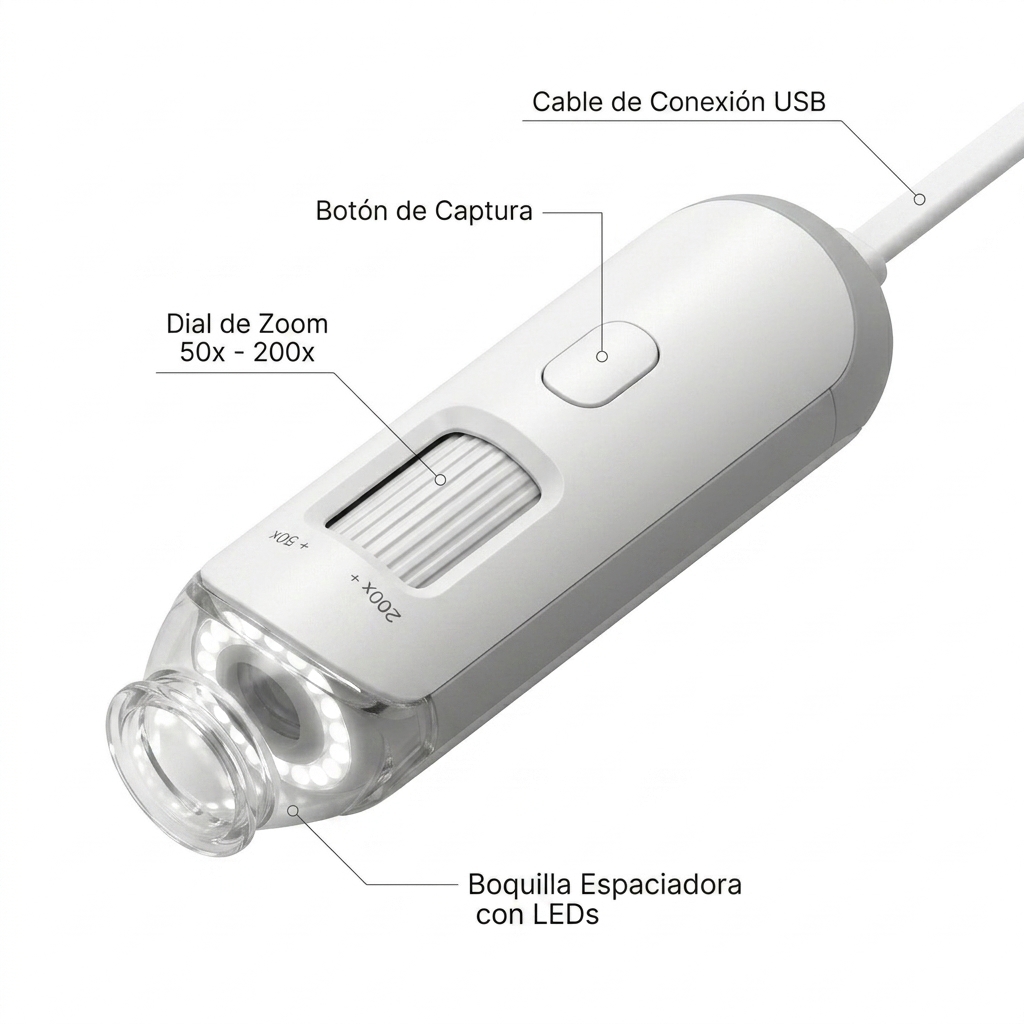

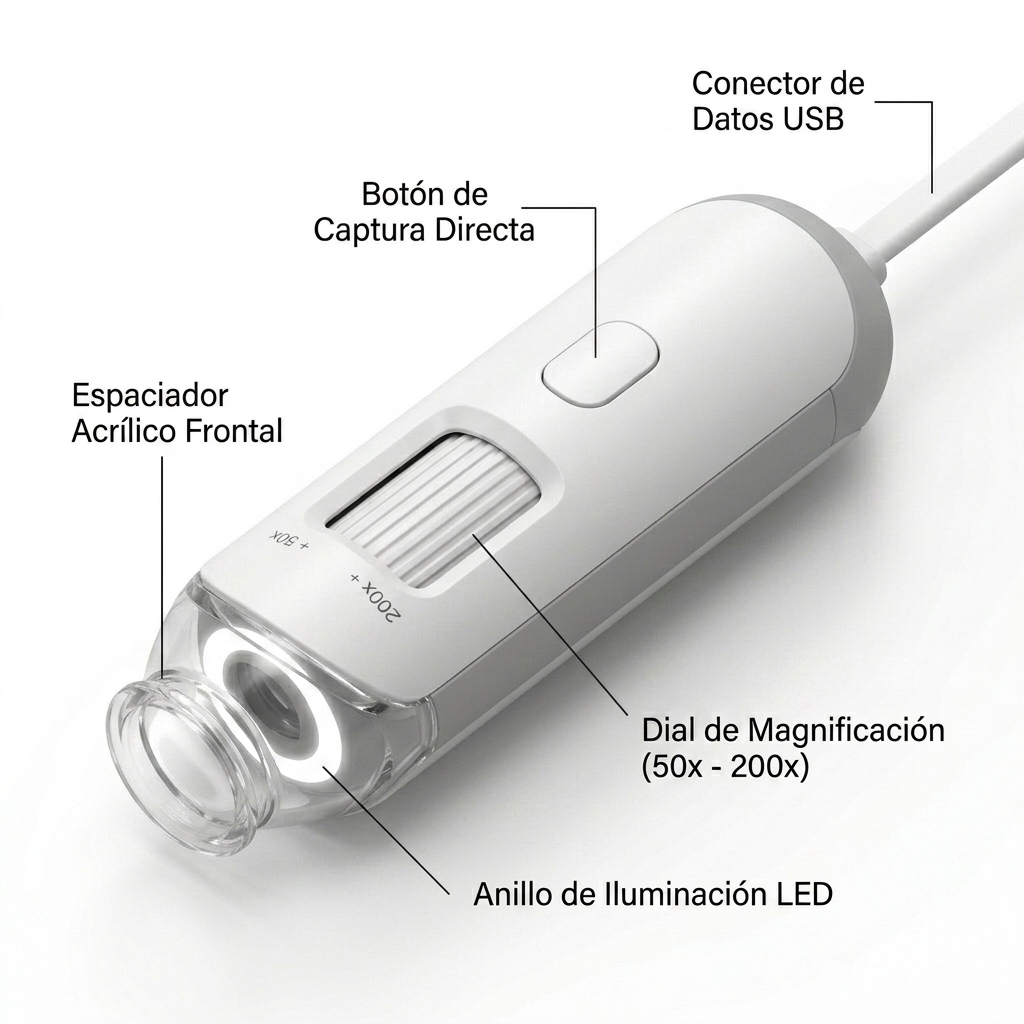

2. Analizador de Piel (Dermatoscopio Digital UltraScan 4D)
- Chasis del transductor: Sonda cilíndrica ergonómica acabada en polímero blanco con molduras laterales en gris neutro, diseñada para la inspección dérmica manual.

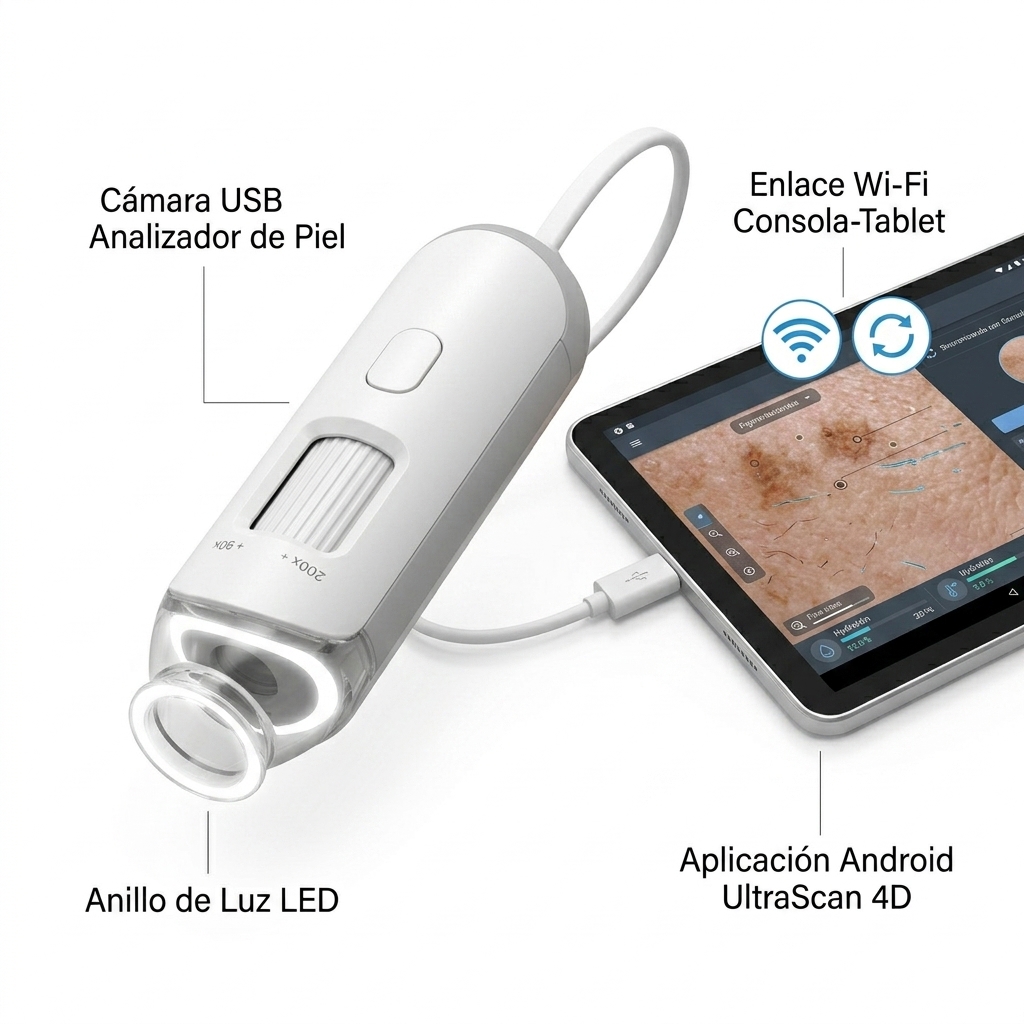

- Módulo óptico y magnificación: Rueda dentada central con dial giratorio calibrado para ajustes de aumento continuo desde 50x hasta 200x.
- Punta de contacto y captura: Espaciador frontal en acrílico transparente para enfoque por aplanamiento superficial, anillo de iluminación LED blanca de alta intensidad libre de sombras y botón superior directo para captura instantánea de fotogramas.
- Línea de datos: Cable blanco integrado con terminación USB para la transferencia de imágenes en tiempo real hacia el algoritmo de Inteligencia Artificial del sistema.

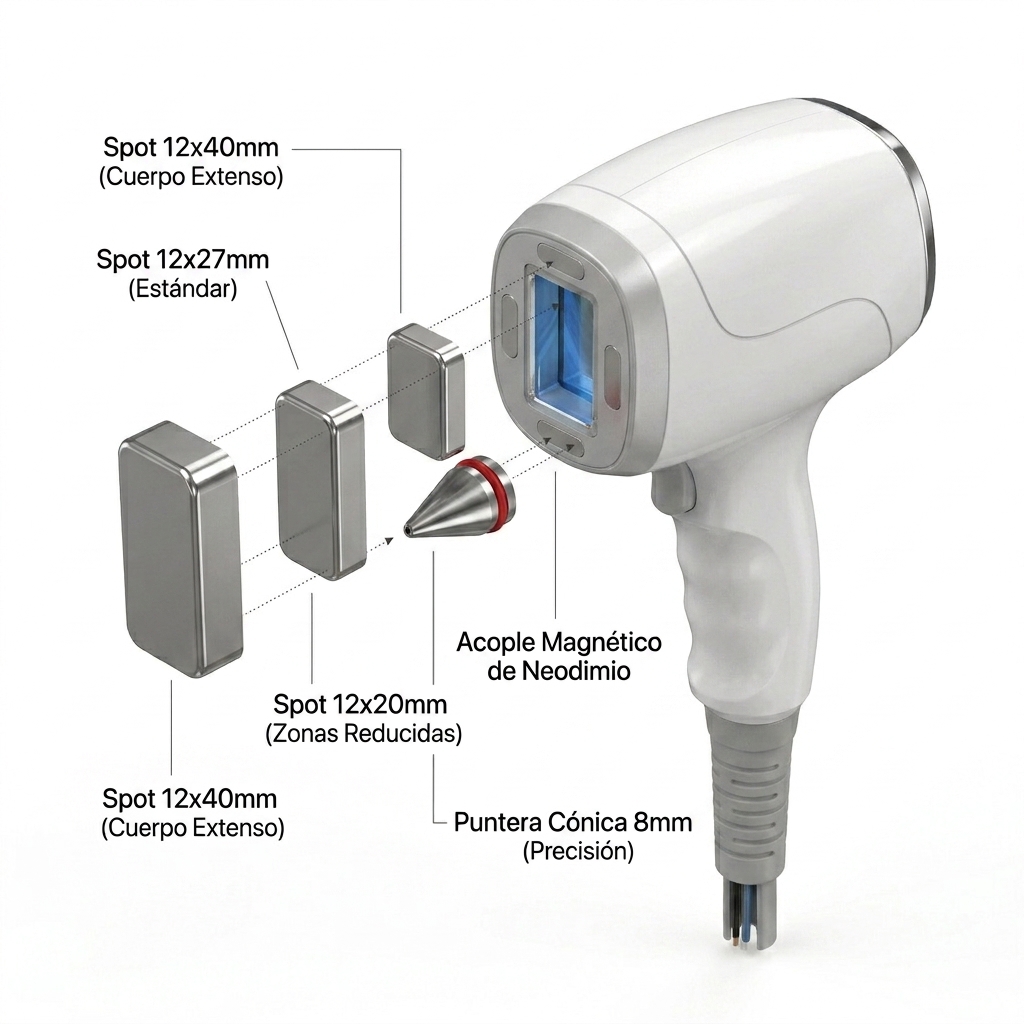

3. Kit de Spots y Óptica del Manípulo
- Pieza de mano / Manípulo Láser: Cuerpo ergonómico en ángulo obtuso ("L") con anillo metálico frontal refrigerado por contacto directo (capacidad de descenso hasta -10 °C).

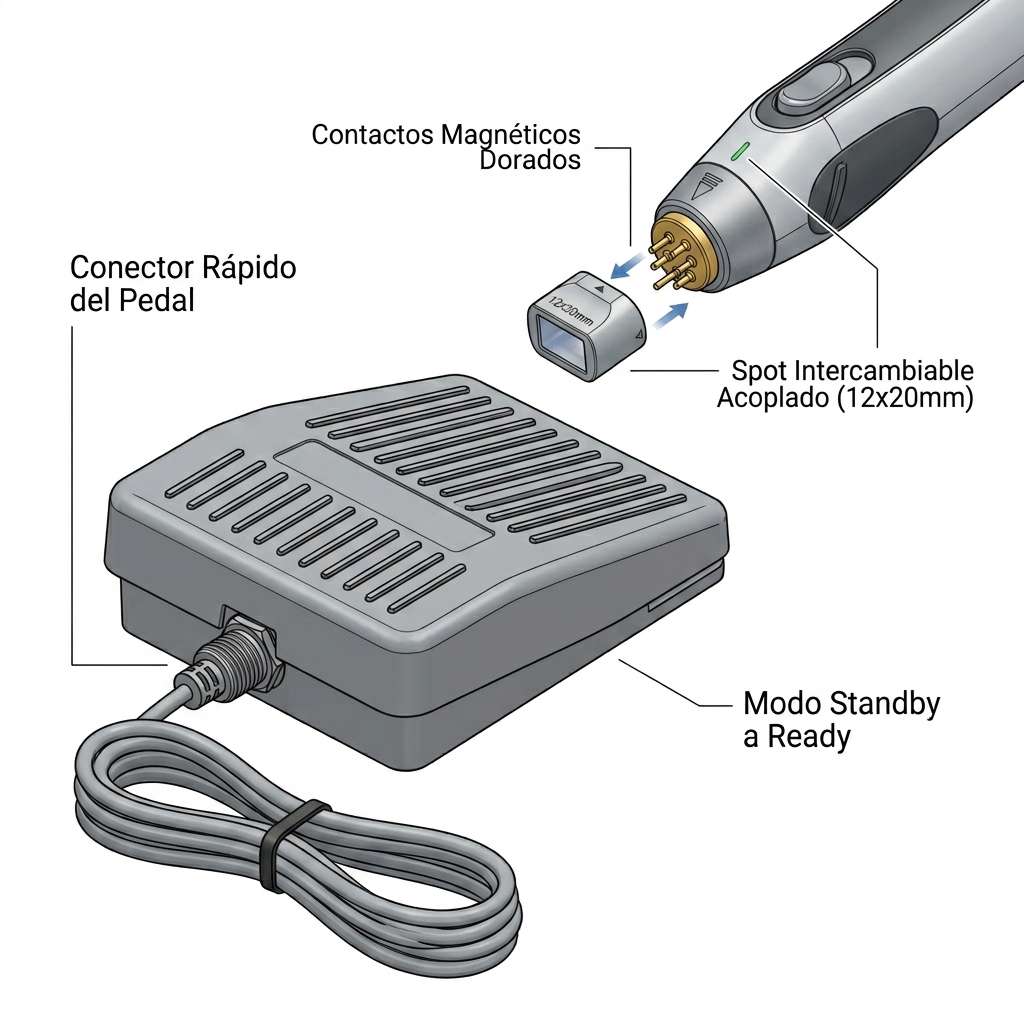

- Terminales de spot intercambiables: Cuatro puntas magnéticas/mecánicas de contacto clínico:
- Spot extra grande: 12 × 40 mm (tratamiento ultrarrápido en zonas extensas como piernas y espalda).
- Spot estándar: 12 × 27 mm (zonas corporales intermedias como brazos y abdomen).
- Spot mediano: 12 × 20 mm (axilas, rostro y línea de bikini).
- Spot de precisión: 8 mm (zonas reducidas de alta definición facial o contornos).
- Protección ocular: Un par de lentes de alta densidad óptica para el operador y un par de gafas blindadas opacas para el paciente, ambos certificados para el espectro de 755 nm, 808 nm, 940 nm y 1064 nm.
Protocolo de Verificación y Puntos de Confirmación Inicial
Para finalizar la fase de desembalaje e inspección física, el personal a cargo deberá ejecutar la siguiente secuencia técnica:
-
Inspección de pernos y fijaciones:
El operador deberá comprobar visualmente que los tornillos del chasis, el soporte de la pantalla y la cuna del manípulo se encuentren firmemente ajustados de fábrica. -
Comprobación de la parada de emergencia:
Se deberá presionar manualmente el botón E-stop para verificar que el enclave mecánico funcione con un chasquido perceptible y que el mecanismo de liberación por giro en sentido horario opere sin resistencia excesiva.¿Se ha verificado que el botón de parada de emergencia bloquea mecánicamente al ser pulsado y rota libremente para retornar a su posición inicial de trabajo?
-
Prueba de giro de la cerradura de seguridad:
El operador deberá insertar la llave provista en la ranura de seguridad y girarla un cuarto de vuelta para confirmar un desplazamiento suave del cilindro interno sin atascos. -
Registro de conformidad física:
Una vez concluido este procedimiento sin anomalías mecánicas, el equipo UltraScan 4D quedará oficialmente declarado apto para ingresar a la etapa de conexión hidráulica, llenado de refrigerante y verificación eléctrica de arranque.FIGURA 2.7 ### Protocolo de Verificación y Puntos de Confirmación Inicial
Instrucciones de Instalación Física, Circuito Hidráulico y Ensamblaje Secuencial
3. Instrucciones de Instalación Física, Circuito Hidráulico y Ensamblaje Secuencial
3.1. Consideraciones del Entorno Clínico y Emplazamiento Seguro
El sistema de depilación láser diodo UltraScan 4D integra una arquitectura electro-óptica y termodinámica de alta precisión que entrega hasta 1.600W de potencia óptica y consume un pico de 4.500W eléctricos. Por consiguiente, la selección y acondicionamiento del área de instalación constituyen el primer factor crítico para garantizar la estabilidad operativa del equipo, preservar la vida útil de las 16 barras semiconductoras y prevenir condensaciones internas o sobrecalentamientos térmicos.
- Requerimientos de climatización ambiental: La sala de tratamiento deberá mantenerse dentro de un rango de temperatura operativa estricto entre 18°C y 24°C, con una humedad relativa no condensante inferior al 60%.

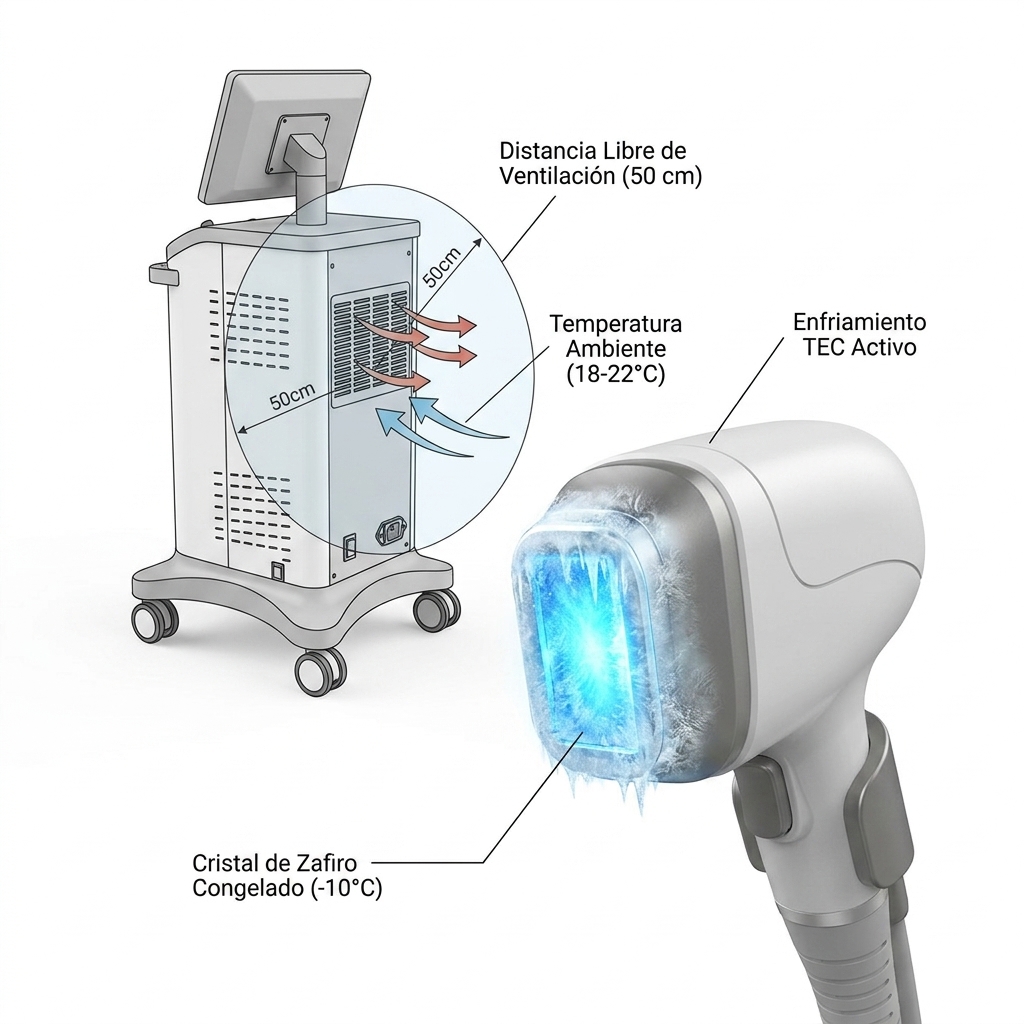

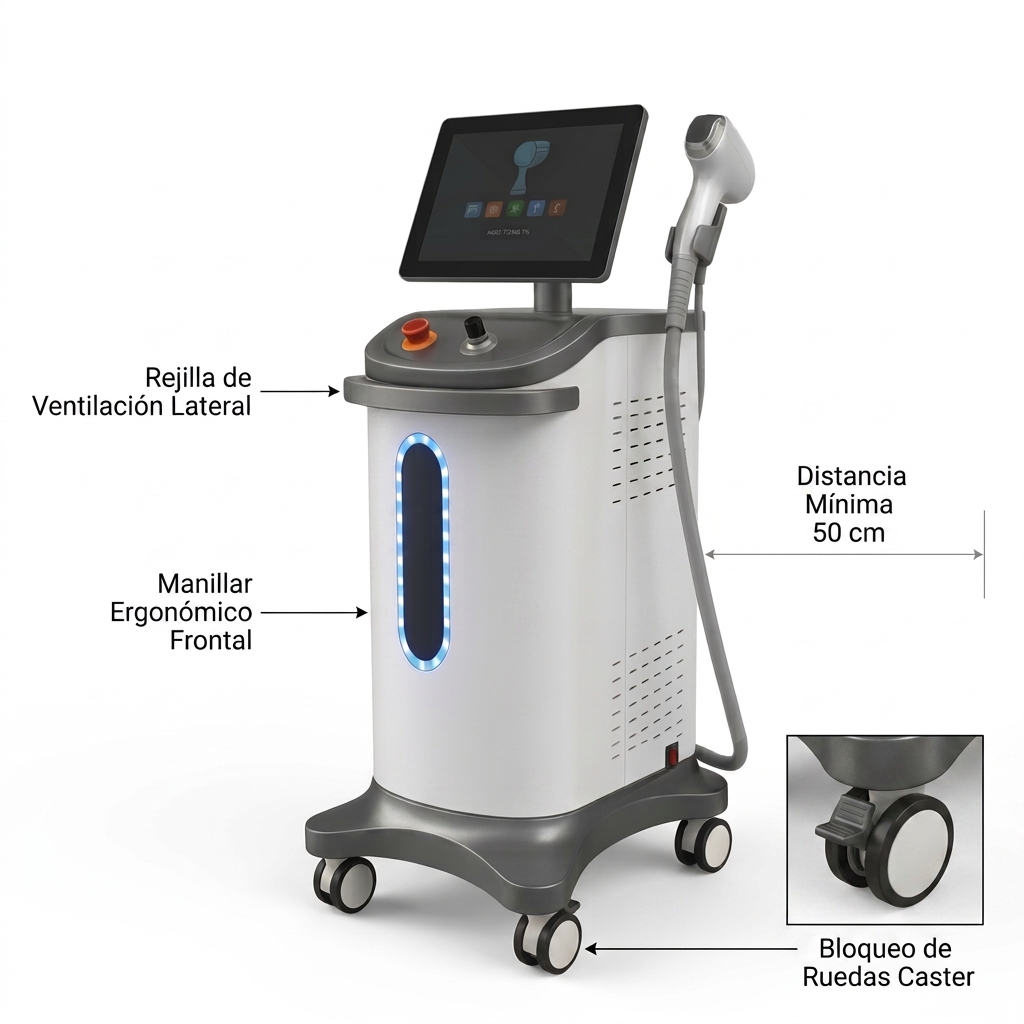

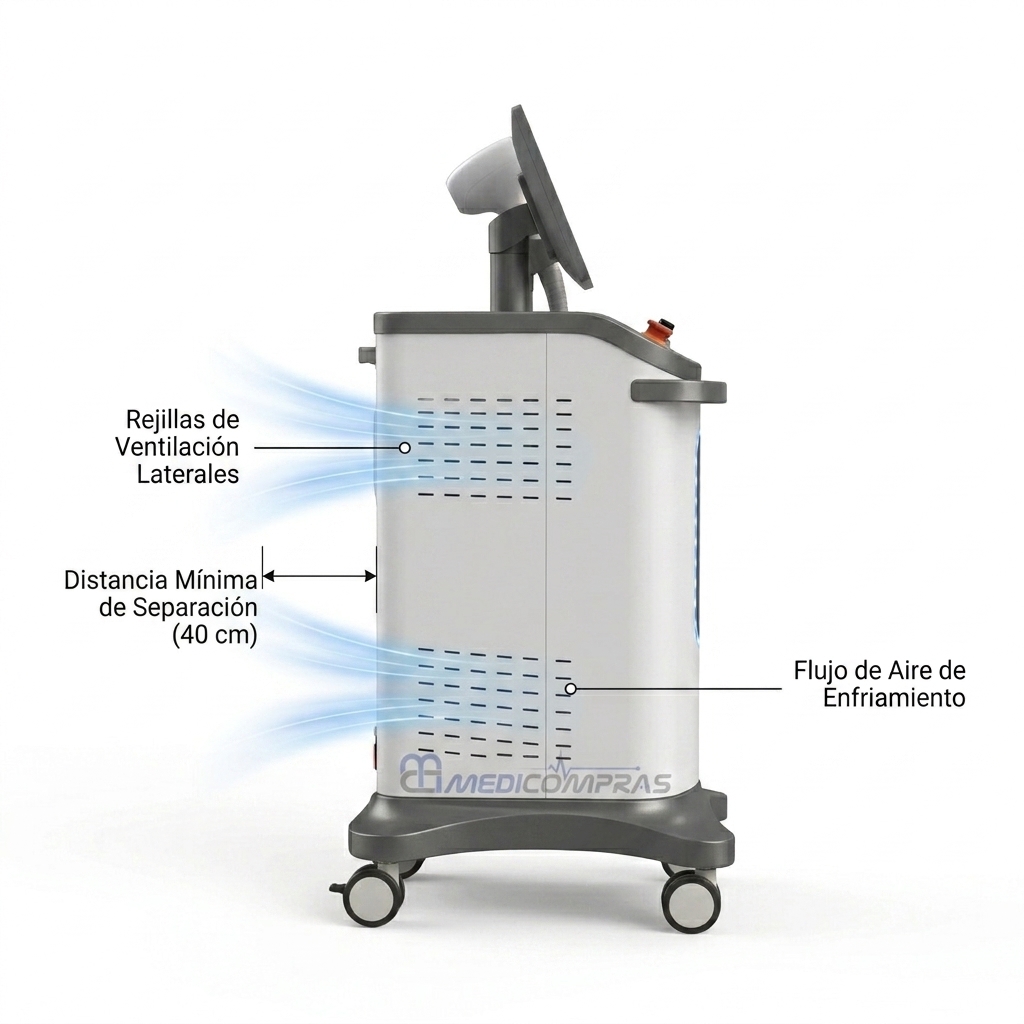

- Distancias mínimas de ventilación forzada: El chasis cuenta con matrices de disipación lateral activa y pasiva. Se deberá mantener una distancia libre mínima de 50 centímetros entre las rejillas laterales del chasis y cualquier muro, cortina, mueble u obstáculo que pueda restringir la admisión y expulsión de aire caliente del radiador.
- Estabilidad estructural del suelo: El equipo presenta un peso neto de 45 kilogramos en seco. El suelo deberá ser plano, nivelado, rígido, libre de vibraciones mecánicas y con un coeficiente de fricción adecuado para evitar deslizamientos involuntarios.
Protocolo Secuencial de Posicionamiento y Bloqueo de Ruedas

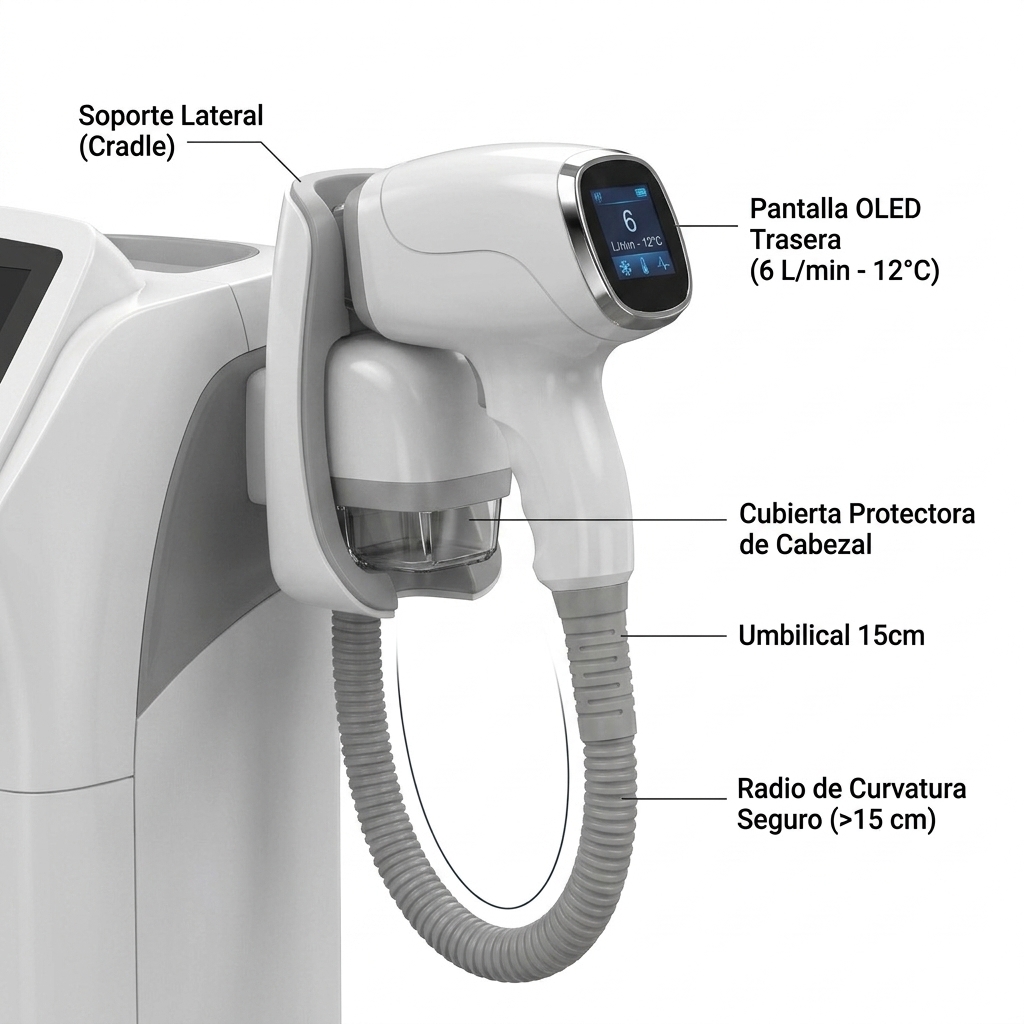

- El personal técnico deberá desplazar la consola principal hacia su ubicación final tomándola exclusivamente por el manillar ergonómico curvo frontal integrado en la cubierta superior. Queda estrictamente prohibido empujar el equipo empuñando el mástil de la pantalla táctil o la manguera del manípulo.
- Una vez situado el equipo en el área de trabajo sobre el suelo nivelado, se deberá accionar mecánicamente la palanca de bloqueo descendente en las cuatro ruedas dobles tipo caster hospitalarias pivotantes de 360 grados.
- El operador deberá intentar realizar un movimiento oscilatorio suave sobre el manillar para confirmar el enclavamiento total de los frenos. El chasis no deberá presentar ningún tipo de desplazamiento longitudinal ni balanceo.
¿Se encuentra la consola firmemente apoyada sobre sus cuatro ruedas con los frenos activados y a más de 50 centímetros de las paredes circundantes?

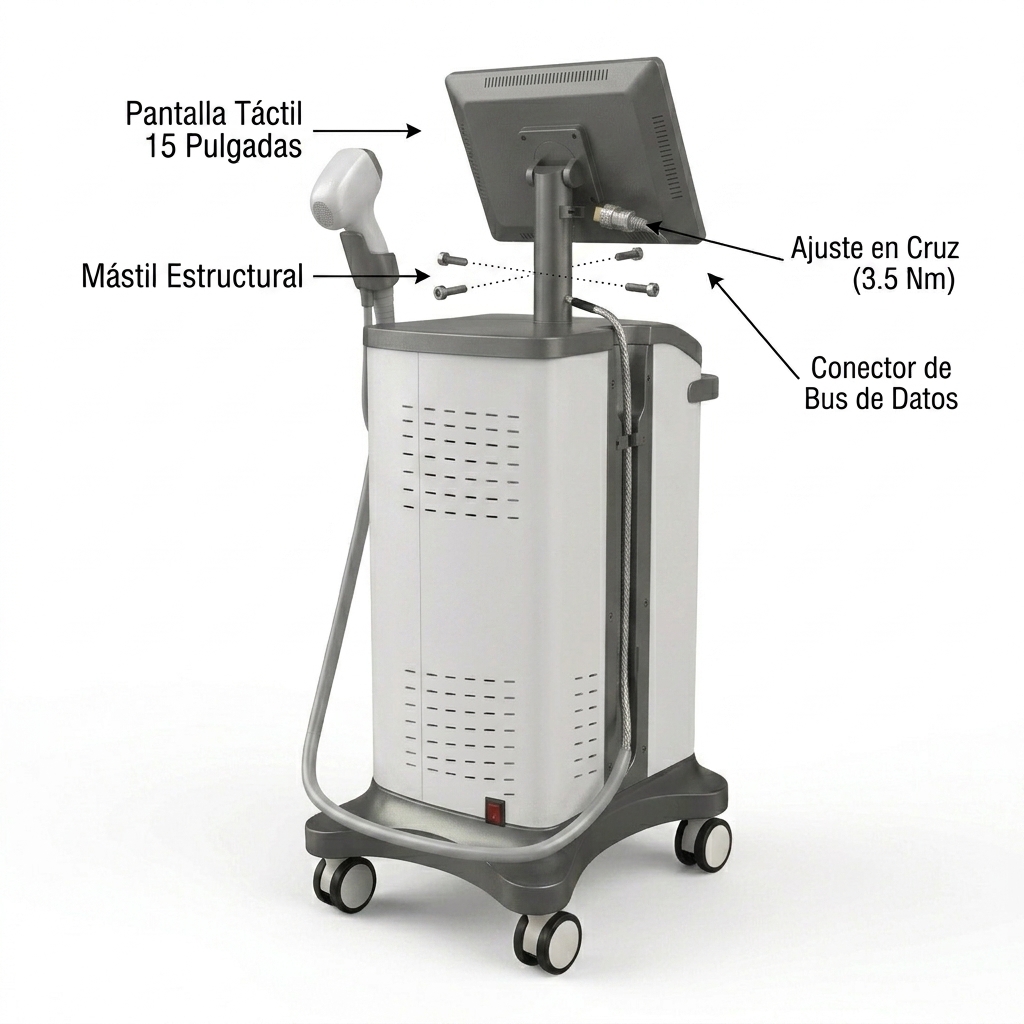

3.2. Montaje y Fijación de la Pantalla Táctil de 15 Pulgadas
La unidad central de control está gobernada por un panel táctil capacitivo de 15 pulgadas montado sobre el mástil superior de la consola. Este conjunto procesa las señales de la interfaz gráfica y los algoritmos automáticos de diagnóstico dermatológico.
- Interfaz física del mástil: Tubo estructural de aleación ligera con brida de acople mecánico, provisto de pasacables interno blindado para evitar interferencias electromagnéticas sobre la señal de video.
- Conectores de señal y alimentación: Cableado tipo LVDS/HDMI interno emparejado con conector molex de 12VDC para la retroiluminación y digitalizador táctil.
[ Pantalla Táctil 15" ]
|
+-------------v-------------+
| Alineación de Pernos | -> Inserción en Mástil Superior
+-------------+-------------+
|
+-------------v-------------+
| Ajuste en Cruz (3.5 Nm) | -> Fijación Mecánica Estable
+-------------+-------------+
|
+-------------v-------------+
| Conexión de Bus de Datos | -> Bloqueo de Conector Roscado
+---------------------------+Protocolo Secuencial de Instalación de la Pantalla
- El operador deberá desembalar el módulo de la pantalla de 15 pulgadas y alinear la base del soporte trasero con la brida receptora ubicada en el extremo del mástil superior del chasis.
- Se deberán presentar los cuatro pernos de fijación métricos suministrados, enroscándolos manualmente de forma inicial para evitar trasroscados en la rosca hembra.
- Utilizando la herramienta de ajuste correspondiente, se deberán apretar los pernos siguiendo un patrón en cruz hasta alcanzar un torque firme de aproximadamente 3.5 Nm, asegurando que la pantalla no presente holguras mecánicas.
- El operador deberá insertar el conector de datos y alimentación proveniente del mástil en el puerto posterior de la pantalla táctil, girando el collarín de seguridad roscado o trabando las pestañas laterales plásticas hasta escuchar un clic de acople completo.

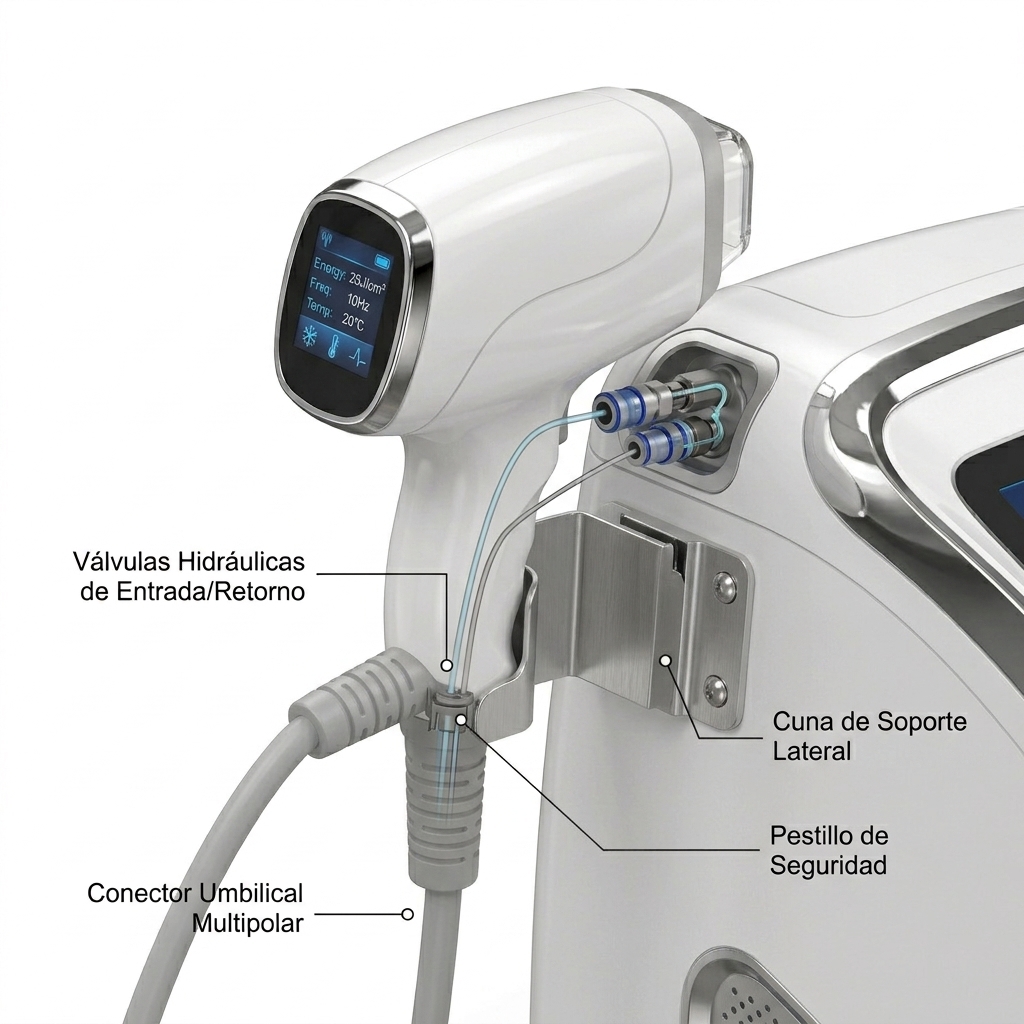

3.3. Instalación de la Cuna y Conexión Hermética del Manípulo Láser
El manípulo aplicador combina en un solo conducto umbilical el circuito hidráulico de alto caudal (hasta 6 L/min), las líneas de alimentación de corriente continua para las 16 barras láser, los sensores de temperatura y el módulo de enfriamiento termoeléctrico por contacto semiconductor (TEC) que desciende hasta -10°C.
- Soporte lateral (cuna/holster): Estructura de polímero técnico termorresistente fijada en el lateral superior derecho del equipo, diseñada para alojar el manípulo durante los periodos de inactividad clínica y prevenir impactos mecánicos en la ventana óptica de zafiro.
- Conector umbilical multipolar e hidráulico: Bloque de acople rápido que integra dos válvulas de sellado automático de fluido refrigerante (entrada y retorno) junto a los pines dorados de alta corriente y buses de datos de la pantalla OLED trasera.
[ Chasis Central ]
|
+-------------v-------------+
| Montaje de Cuna Lateral | -> Atornillado en Flanco Derecho
+-------------+-------------+
|
+-------------v-------------+
| Inserción Conector Máster | -> Acople Rectilíneo Hidráulico/Eléctrico
+-------------+-------------+
|
+-------------v-------------+
| Giro del Pestillo Seguro | -> Enclavamiento Anti-desconexión
+---------------------------+Protocolo Secuencial de Montaje y Bloqueo Umbilical
- Se deberá posicionar la cuna soporte en el flanco lateral superior derecho del chasis y fijarla firmemente mediante los dos tornillos hexagonales suministrados en el kit de accesorios.
- El operador deberá retirar los tapones protectores de polvo tanto del conector máster del chasis como del extremo de la manguera umbilical del manípulo.
- Se deberá alinear la guía de posicionamiento del conector de la manguera con el puerto del chasis e introducir el bloque de forma completamente perpendicular y uniforme. Se requerirá una presión firme hasta vencer los resortes de las válvulas de cierre rápido de agua.
- El operador deberá verificar el sonido característico de bloqueo mecánico (clic) y asegurar el pestillo exterior o anillo roscado de seguridad perimetral para impedir desacoples accidentales por tracción durante la sesión de depilación.
- Finalmente, se colocará con cuidado el cuerpo del manípulo dentro de su cuna lateral, verificando que la manguera flexible cuelgue libremente sin torsiones, dobleces agudos ni contacto directo con el suelo.
¿Ha verificado que el conector de la manguera umbilical ha quedado bloqueado firmemente en su puerto y que no existen pliegues pronunciados a lo largo del cordón?
3.4. Conexión de Periféricos: Pedal de Activación y Analizador de Piel
El sistema UltraScan 4D implementa un esquema de doble habilitación de disparo y análisis dermatológico inteligente por visión digital, requiriendo la interconexión de sus interfaces externas en el panel posterior e inferior de la consola.
- Conmutador de pedal electromecánico: Dispositivo de control de pie momentáneo normalmente abierto (NO), alojado en una carcasa termoplástica de perfil bajo con superficie de estrías antideslizantes. Permite al clínico realizar descargas continuas en modo barrido manteniendo ambas manos en control del tejido y el manípulo.
- Analizador de piel (Dermatoscopio digital USB): Cámara óptica con iluminación multiespectral que captura la densidad, grosor folicular y fototipo para alimentar la Inteligencia Artificial del equipo.
[ Periféricos ]
/ \
[ Pedal de Pie ] [ Analizador USB ]
| |
+-----v-----+ +-----v-----+
| Puerto DB | | Puerto USB|
| Trasero | | Trasero |
+-----+-----+ +-----+-----+
| |
+-----v-------------------v-----+
| Ajuste de Rosca / Retención | -> Comunicación Habilitada
+-------------------------------+Protocolo Secuencial de Conexión de Periféricos
- Se deberá desenrollar el cable flexible de señal gris del pedal de activación y ubicar la base del conmutador en el suelo, junto a la posición de trabajo ergonómica del operador.
- El conector metálico circular del pedal se deberá insertar en el puerto identificado como Foot Switch en la parte trasera inferior del chasis, girando la virola roscada exterior en sentido horario hasta alcanzar el tope para asegurar la continuidad eléctrica.
- Se deberá conectar el cable del analizador de piel inteligente en el puerto de interfaz de datos USB específico situado en el panel de conexiones trasero o lateral.
- Se verificará que el analizador descanse en su clip magnético de acople secundario hasta el momento de realizar la evaluación diagnóstica del paciente.
3.5. Protocolo Estricto de Carga y Purga del Circuito Hidráulico
El enfriamiento del diodo semiconductor y del cristal de contacto depende de un flujo constante de agua desmineralizada a través de microcanales de cobre. El uso de agua no apta o la presencia de burbujas de aire en el cabezal provocará la degradación térmica inmediata de las 16 barras láser por cavitación o punto caliente.
- Especificación obligatoria del fluido refrigerante: Se deberá utilizar exclusivamente agua destilada o desmineralizada de grado médico/laboratorio con una conductividad eléctrica inferior a 5 microsiemens por centímetro (µS/cm). Queda terminantemente prohibido el uso de agua potable, agua mineral, suero fisiológico o refrigerantes automotrices.
- Capacidad volumétrica del depósito: Aproximadamente 4.0 a 5.0 litros de capacidad total.

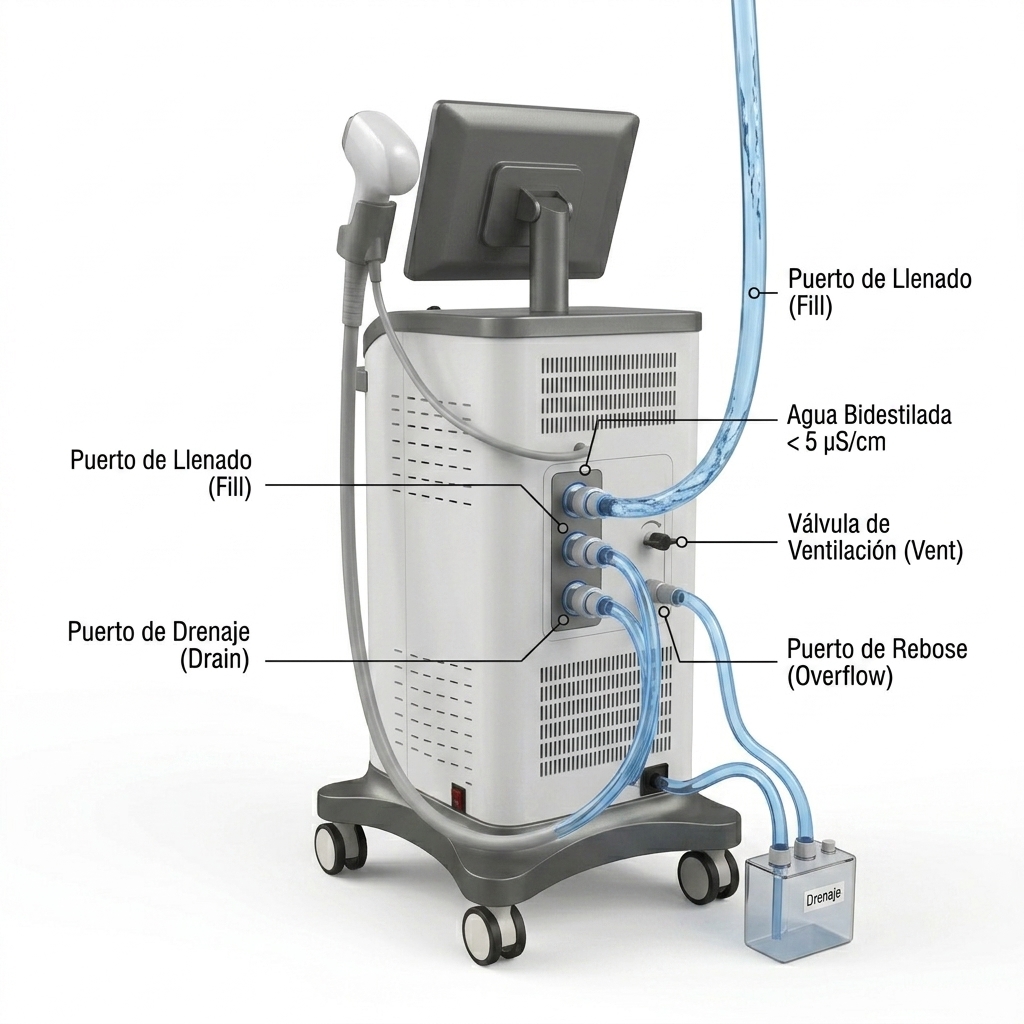

- Identificación de los tres puertos hidráulicos traseros:
- Puerto de Llenado (Water Inlet): Punto superior de acople rápido para la manguera y embudo de carga.
- Puerto de Desborde/Rebose (Overflow): Salida de purga atmosférica que indica visualmente el nivel máximo del depósito.
- Puerto de Drenaje/Vaciado (Drain): Válvula inferior utilizada exclusivamente para mantenimiento y cambio de agua.
+-------------------------------------------------------------+

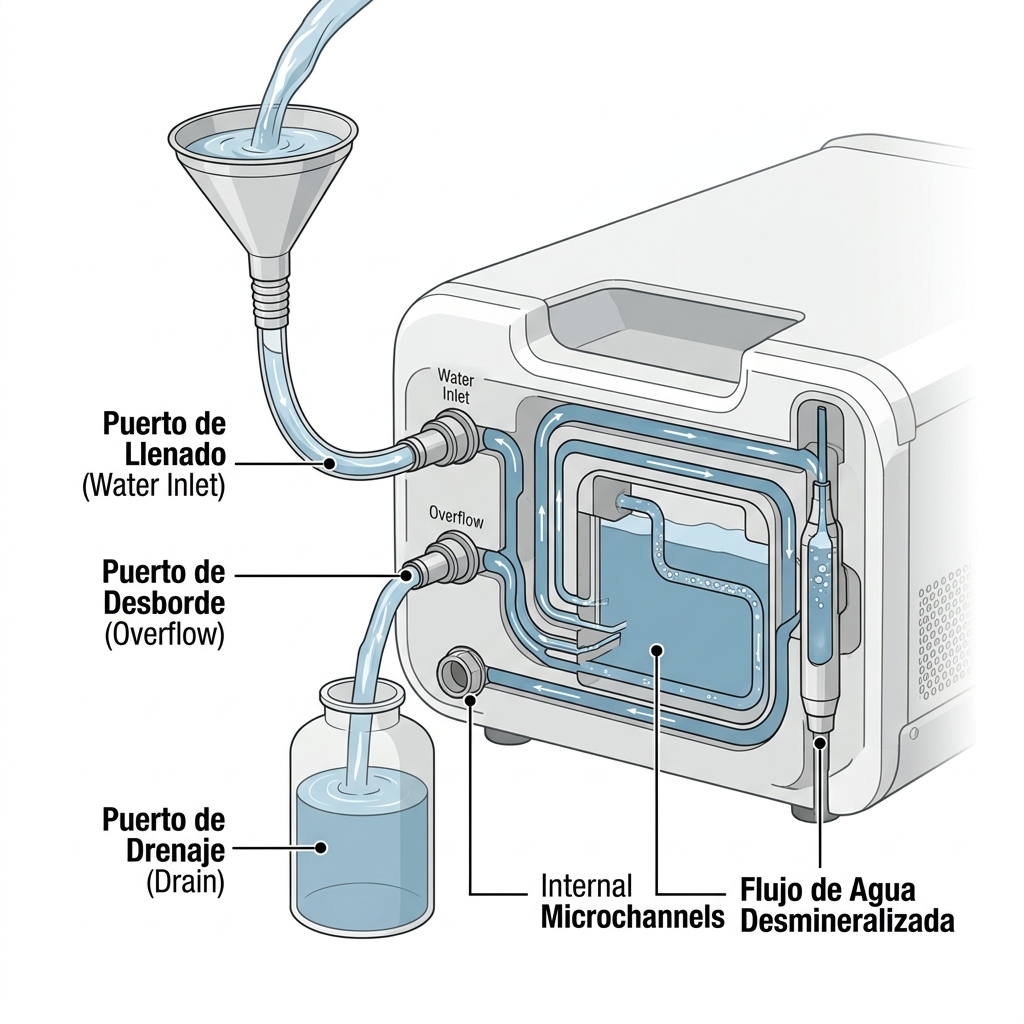

| PROCEDIMIENTO DE CARGA HIDRÁULICA |
+-------------------------------------------------------------+
| 1. Retirar tapón de desborde (*Overflow*). |
| 2. Acoplar manguera con embudo en puerto de llenado. |
| 3. Verter agua destilada lentamente hasta observar goteo. |
| 4. Detener vertido de inmediato al expulsar por desborde. |
| 5. Encender equipo durante 3 minutos para purgar burbujas. |
| 6. Completar nivel si el sensor de flujo lo solicita. |
+-------------------------------------------------------------+Protocolo Secuencial de Llenado y Purga de Aire
- El equipo deberá permanecer totalmente desenergizado y apagado durante la maniobra inicial de llenado de agua.
- El operador deberá retirar el tapón o insertar el conector abierto de drenaje en el puerto de rebose (Overflow), colocando un recipiente colector debajo para recibir el exceso de líquido.
- Se deberá insertar la manguera con embudo en el puerto de llenado (Water Inlet) presionando hasta escuchar el anclaje del acople rápido.
- El operador verterá el agua destilada de forma lenta y pausada a través del embudo para permitir que el aire interno escape progresivamente sin generar contrapresión hidrostática.
- En el instante exacto en que comience a brotar un chorro continuo de agua por la salida de desborde (Overflow), se deberá detener inmediatamente el vertido de líquido, indicando que el tanque interno ha alcanzado su capacidad máxima nominal.
- Se retirará la manguera de llenado presionando el anillo de liberación del puerto y se dejará la salida de desborde abierta temporalmente.
- El operador conectará el equipo a la red eléctrica y encenderá la llave de seguridad durante 180 segundos en modo reposo (Standby). La bomba hidráulica interna comenzará a circular el agua a través de las mangueras hacia el manípulo, empujando las microburbujas de aire hacia el depósito.
- Si el nivel en el depósito desciende durante la purga y el sensor de nivel interno emite una alerta en la pantalla de 15 pulgadas, se deberá reinsertar el embudo y añadir agua destilada adicional hasta que vuelva a asomar fluido por el puerto de desborde.
- Se desacoplarán todos los conectores de llenado/desborde y se secará cualquier residuo de humedad en el panel posterior con un paño estéril libre de pelusa.
¿Ha confirmado que el agua empleada es 100% destilada/desmineralizada y que el fluido circuló durante tres minutos continuos expulsando todo el aire atrapado?

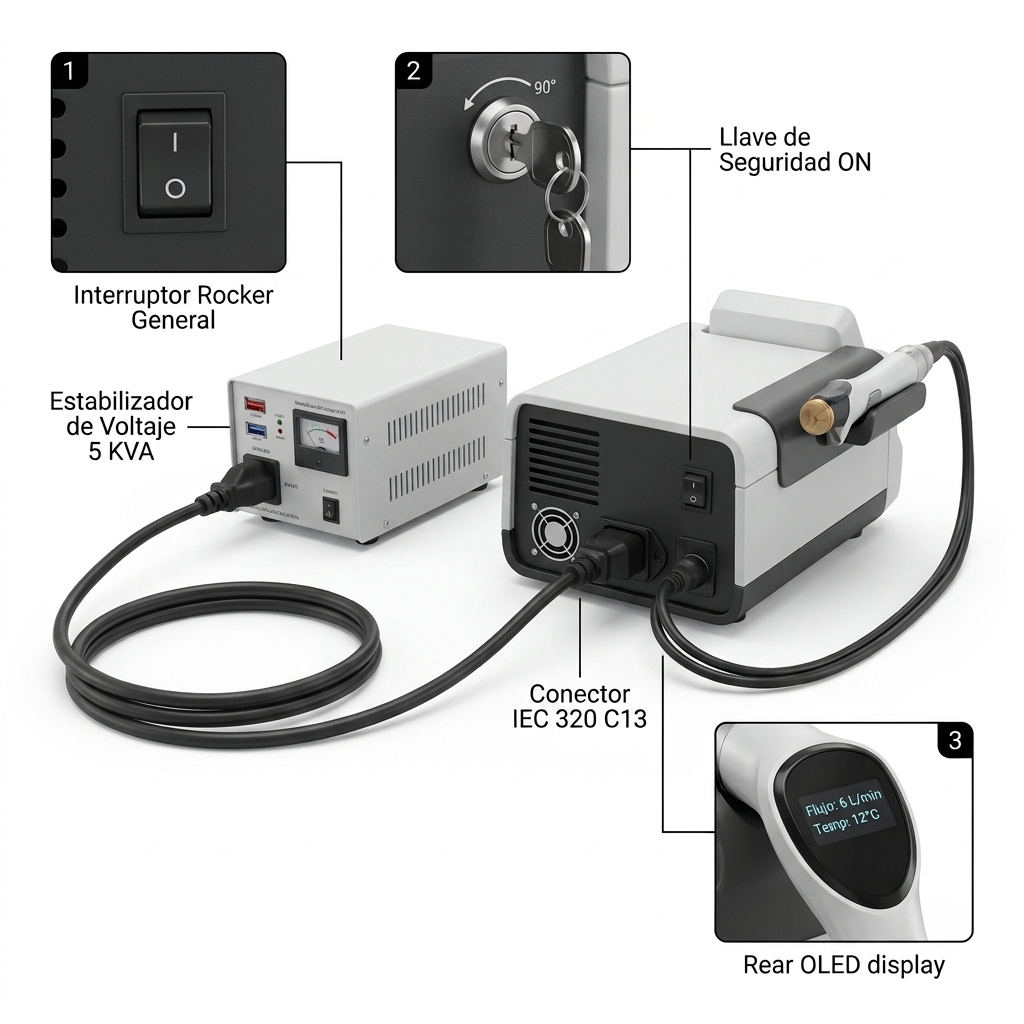

3.6. Conexión a la Red Eléctrica y Verificación de Línea
El sistema UltraScan 4D requiere una línea eléctrica de potencia estable y dedicada para alimentar la electrónica de conmutación de alta velocidad, las bombas y los enfriadores Peltier.
- Especificaciones de alimentación:
- Tensión nominal: 110VAC ±10%.
- Frecuencia de red: 60Hz.
- Consumo máximo de potencia: 4.500W.
- Requerimientos de instalación eléctrica en la clínica:
- Disyuntor magnetotérmico exclusivo en cuadro eléctrico de mínimo 30 Amperios.
- Conexión de polo a tierra física certificada con resistencia inferior a 5 Ohmios. Queda estrictamente prohibido el uso de adaptadores de dos clavijas (anuladores de tierra).
- Se exige el uso de un estabilizador de voltaje/regulador electrónico de potencia grado médico de al menos 5.0 KVA para amortiguar picos inductivos o caídas de tensión de la red pública.
- Características del cable de alimentación provisto:
- Extremo de pared: Enchufe macho estándar NEMA 5-15P con clavija cilíndrica de puesta a tierra.
- Extremo de equipo: Conector hembra tipo IEC 320 C13 de tres contactos con cubierta de PVC ignífuga de alto calibre.
[ Red Eléctrica 110VAC / 60Hz ]
|
+-----------------v-----------------+
| Estabilizador de Voltaje (5 KVA) | -> Supresión de Transitorios
+-----------------+-----------------+
|
+-----------------v-----------------+
| Enchufe NEMA 5-15P con Tierra | -> Toma Polarizada
+-----------------+-----------------+
|
+-----------------v-----------------+
| Cable IEC 320 C13 al Chasis | -> Entrada Maestra
+-----------------+-----------------+
|
+-----------------v-----------------+
| Interruptor Rocker y Llave ON | -> Inicialización Exitosa
+-----------------------------------+Protocolo Secuencial de Conexión Eléctrica y Encendido Primario
- El operador deberá verificar que el interruptor basculante (rocker switch) general lateral/trasero esté en la posición de apagado (cero / OFF) y que el botón de Parada de Emergencia tipo hongo frontal no se encuentre presionado mecánicamente.
- Se deberá insertar firmemente el conector trapezoidal IEC 320 C13 del cable de poder en la toma de entrada de energía del chasis del equipo.
- Se conectará el enchufe NEMA 5-15P a la salida regulada del estabilizador de voltaje de 5 KVA, el cual debe estar previamente encendido y con luz de línea estabilizada.
- El operador basculará el interruptor general a la posición de encendido (uno / ON). La ventana vertical estética frontal se iluminará en color azul cian tenue.
- Se insertará la llave de seguridad en la cerradura superior y se girará 90 grados en sentido horario hacia la posición ON.
- La pantalla principal de 15 pulgadas inicializará el software de control cargando la interfaz gráfica, mientras que la pantalla OLED trasera del manípulo activará sus lecturas de temperatura, caudal y estado de comunicación.
- El operador verificará en el display posterior del manípulo que los valores de flujo marquen un caudal seguro (aproximadamente 6 L/min) y que la temperatura del agua se estabilice en el rango seguro de 12°C a 20°C antes de ingresar a los parámetros de tratamiento.
Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4. Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
Fundamentación del Arranque Eléctrico y Cadena de Seguridad
El encendido de la plataforma láser de diodo UltraScan 4D involucra una secuencia jerárquica de conmutación eléctrica y lógica de control. Esta arquitectura previene sobretensiones transitorias en el banco de condensadores y resguarda los módulos de diodo de 16 barras semiconductoras. La energización primaria del equipo demanda el cierre secuencial de tres barreras físicas de seguridad: el desacoplamiento del actuador de parada de emergencia, la habilitación de la línea de potencia principal mediante el interruptor basculante y el cierre del circuito de control por medio del conmutador de llave cilíndrica.
+-----------------------------------------------------------------------+

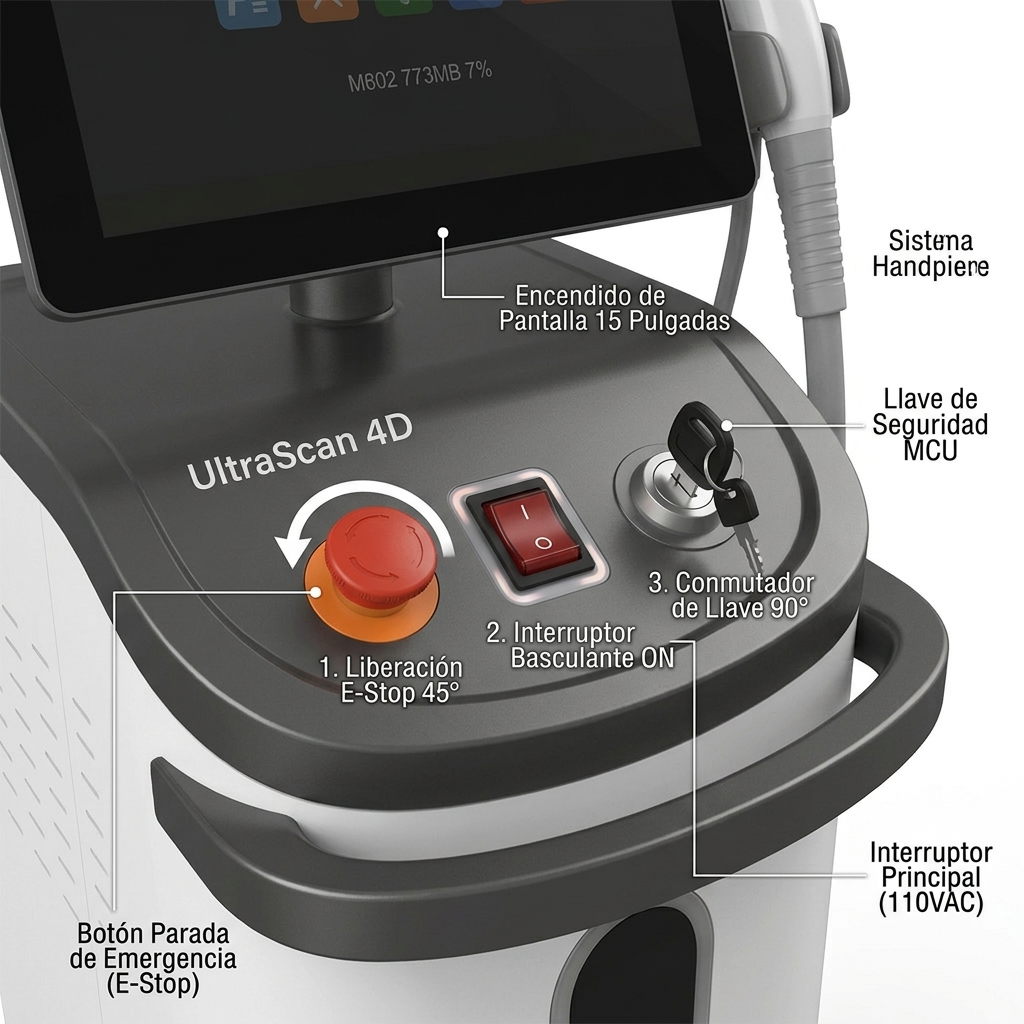

| SECUENCIA DE ENERGIZACIÓN Y CADENA DE SEGURIDAD |
| |
| [ E-Stop: Giro horario ] ---> [ Basculante Lateral: 'I' ON ] |
| | |
| v |
| [ Interruptor Llave: 90° ] |
| | |
| v |
| [ Autodiagnóstico MCU Activo ] |
+-----------------------------------------------------------------------+Protocolo de Energización y Puesta en Marcha
-
Liberación del Dispositivo de Parada de Emergencia (E-Stop)
Contexto previo: El botón tipo hongo de parada de emergencia, ubicado en la sección superior izquierda del panel de control sobre una base circular contrastante, bloquea mecánicamente la alimentación del contactor de potencia en caso de haber sido presionado previamente.
Acción física: El operador deberá sujetar la cabeza del actuador tipo hongo rojo y ejecutar un giro en sentido horario en un ángulo de cuarenta y cinco grados hasta percibir la liberación del resorte interno y su retorno a la posición elevada.
Fundamento técnico: Este movimiento restituye el contacto normalmente cerrado (NC) en el lazo de seguridad de bajo voltaje, habilitando el relé de control.
Checkpoint de confirmación: Desplazamiento axial ascendente del botón de cinco milímetros y ausencia de resistencia mecánica al tacto. -
Accionamiento del Interruptor Basculante Principal
Contexto previo: El chasis del equipo debe estar debidamente conectado a una toma de corriente hospitalaria con polo a tierra a 110VAC y 60Hz.
Acción física: Se deberá ubicar el interruptor basculante lateral inferior derecho de color rojo y presionarlo hacia la posición marcada con el número romano 'I'.
Fundamento técnico: Esta maniobra suministra tensión a las fuentes conmutadas internas de 24V y 12VDC, alimentando la placa madre, el sistema de iluminación LED frontal y los circuitos lógicos primarios.
Checkpoint de confirmación: Encendido del testigo lumínico interno del interruptor basculante y activación inmediata del halo de luz LED cian en la ventana oval frontal del gabinete. -
Giro del Conmutador de Seguridad de Llave Cilíndrica
Contexto previo: La llave maestra de acceso debe encontrarse insertada en el cilindro de seguridad rotulado en el panel superior derecho, junto a la parada de emergencia.
Acción física: El operador deberá rotar la llave noventa grados en sentido horario, manteniéndola en dicha posición operativa.
Fundamento técnico: El interruptor de llave cierra el circuito de arranque de la unidad de procesamiento central (MCU) y envía la señal de activación a la pantalla táctil de 15 pulgadas y al sistema de enfriamiento primario.
Checkpoint de confirmación: Inicio audible de los ventiladores internos de disipación, emisión de un tono corto de inicialización (bip) y despliegue del logotipo de UltraScan 4D en la pantalla táctil principal.FIGURA 4.1 #### Protocolo de Energización y Puesta en Marcha

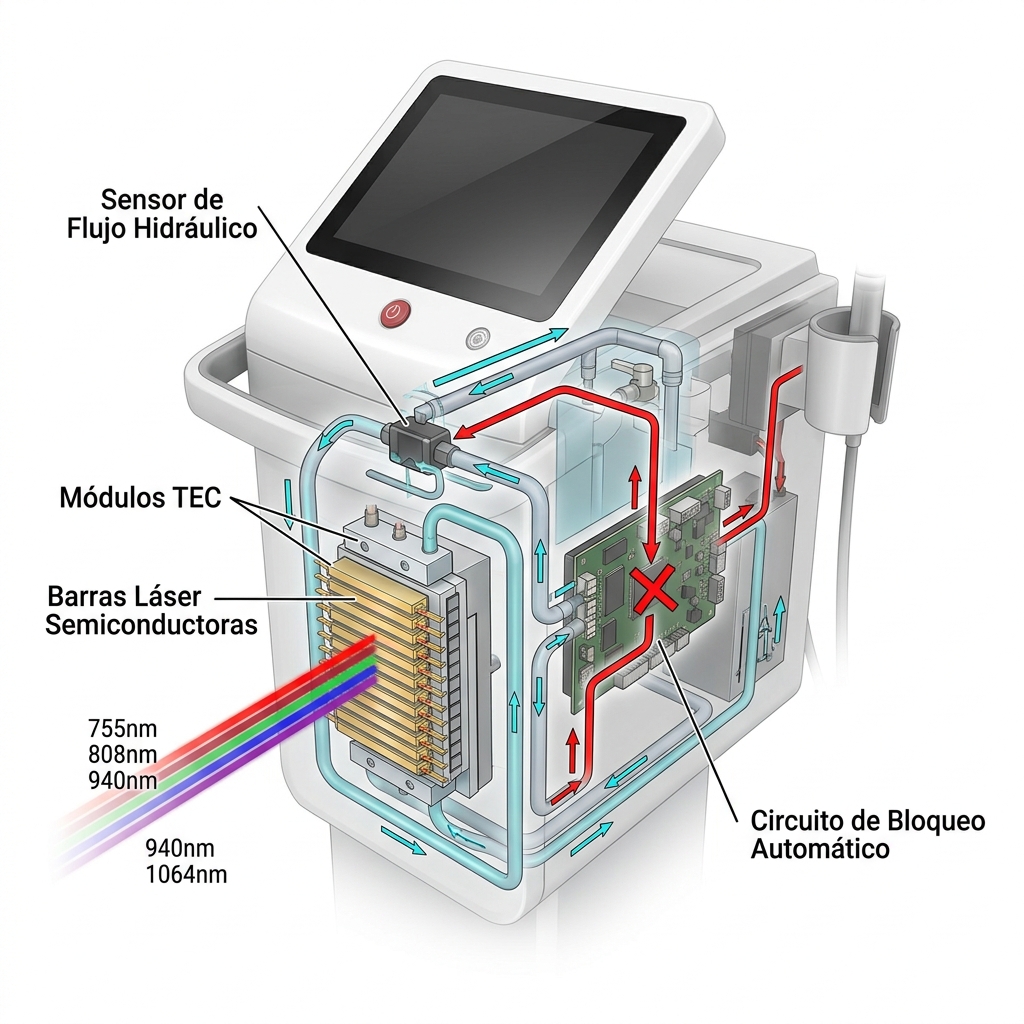

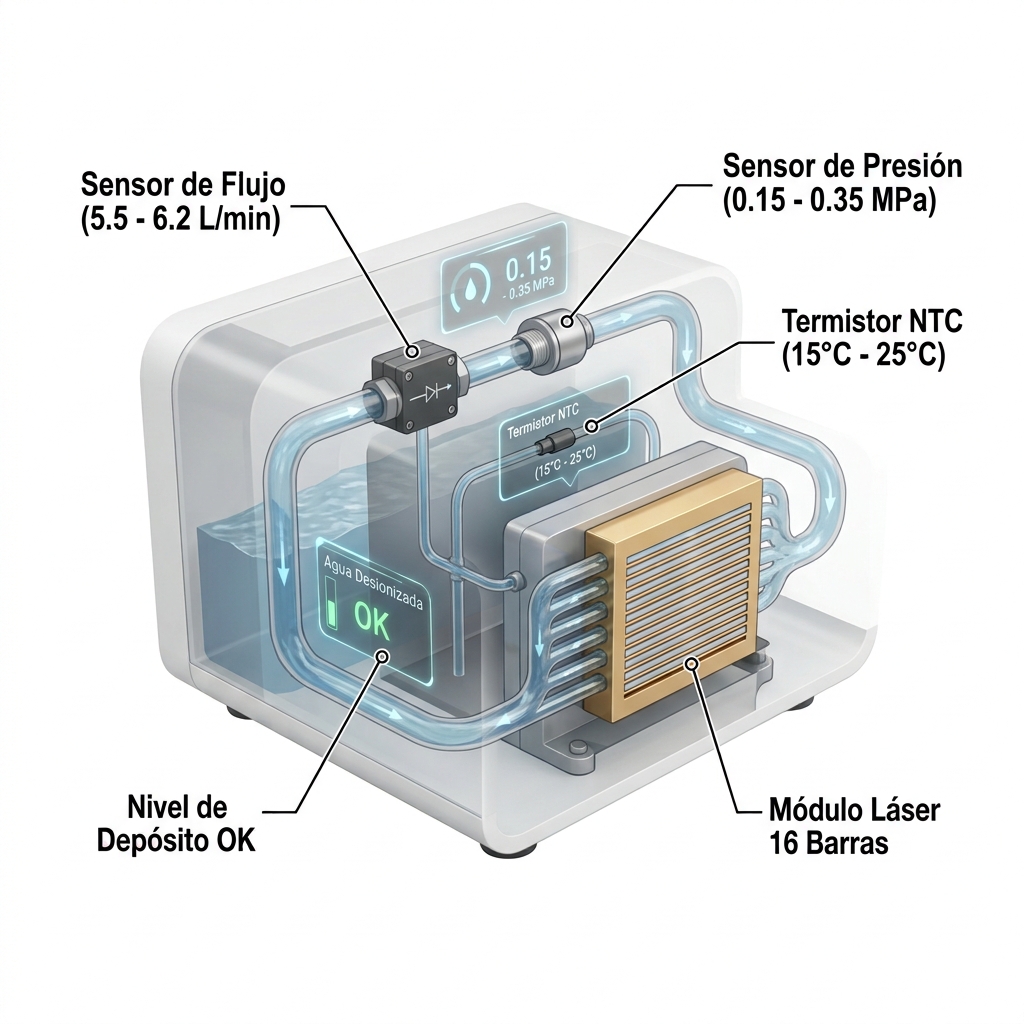

Ciclo de Autodiagnóstico del Sistema e Interbloqueos Hidráulicos
Una vez energizado el equipo, el microcontrolador central ejecutará de forma automática una rutina de autodiagnóstico integral (Power-On Self-Test o POST). Esta verificación dura aproximadamente diez segundos y analiza en tiempo real las variables térmicas, eléctricas e hidráulicas críticas para certificar la integridad del sistema antes de autorizar la emisión lumínica.
+-----------------------------------------------------------------------+
| DIAGRAMA DE BUCLES DE AUTODIAGNÓSTICO HIDRÁULICO Y TÉRMICO (POST) |
| |
| [ Sensor Flujo ] ----> Caudal: 5.5 a 6.2 L/min -----> ( MCU OK ) |
| [ Sensor Presión ] --> Rango: 0.15 a 0.35 MPa -------> ( MCU OK ) |
| [ Sensor NTC ] ------> Temp Agua: 15°C a 25°C -------> ( MCU OK ) |
| | |
| v |
| [ Habilitación Láser ]
+-----------------------------------------------------------------------+Variables Monitoreadas y Parámetros Nominales
- Caudal de Refrigeración Líquida: El sensor de flujo por efecto Hall monitorea la circulación del refrigerante hacia el bloque de 16 barras semiconductoras. El rango nominal oscila entre 5.5 y 6.2 litros por minuto. Si el flujo cae por debajo de 4.0 litros por minuto, la MCU suspenderá inmediatamente la carga del módulo láser.
- Presión Hidráulica del Circuito: La presión de trabajo en el circuito cerrado debe mantenerse estable entre 0.15 y 0.35 MPa. La presencia de burbujas de aire o dobleces en la manguera umbilical generará un disparo de alarma por sobrepresión o cavitación.
- Temperatura del Circuito Interno: Los termistores de precisión NTC registran la temperatura del agua desionizada en el depósito. El rango operativo seguro se ubica entre 15°C y 25°C. Temperaturas superiores a 30°C activarán una alerta de restricción térmica.
- Nivel de Refrigerante: Los sensores de nivel capacitivos confirman la presencia del volumen de líquido requerido en el tanque para evitar la operación en seco de la bomba centrífuga.
¿Se observa alguna alerta de color rojo en la pantalla de 15 pulgadas o el sistema finalizó el autodiagnóstico mostrando la pantalla de selección de tratamientos?

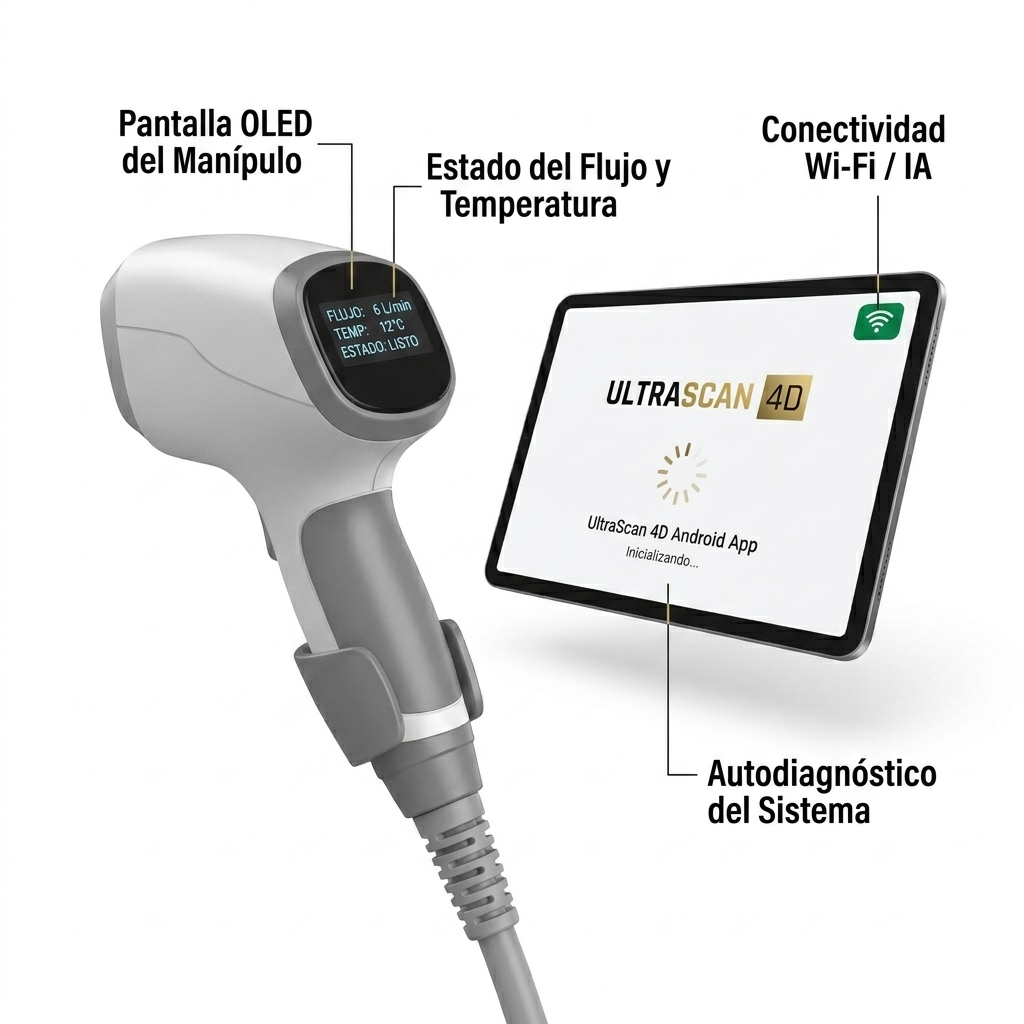

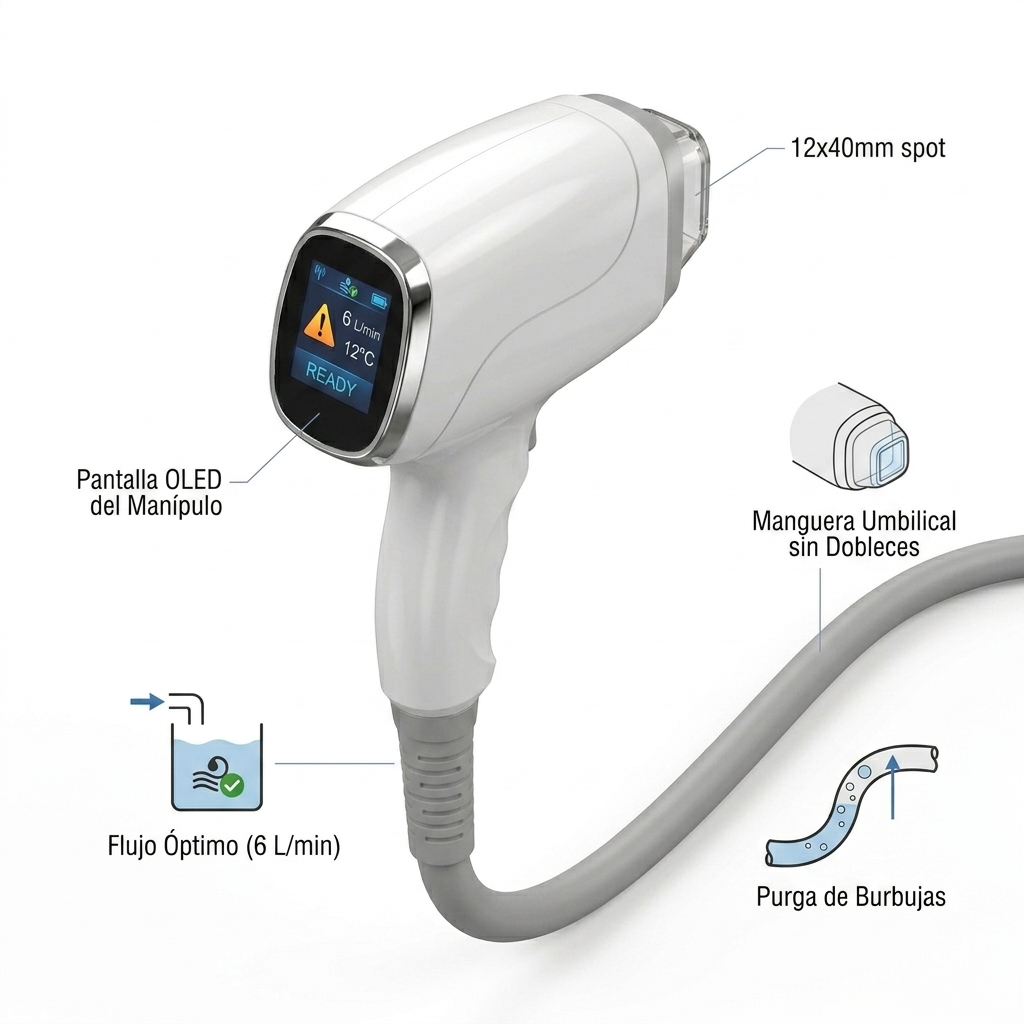

Verificación y Calibración de la Pantalla OLED del Manípulo
El aplicador UltraScan 4D cuenta con una pantalla secundaria OLED/LCD de alta resolución integrada en su cara posterior, enmarcada por un bisel cromado pulido. Esta pantalla proporciona telemetría en tiempo real al operador directamente en el área de tratamiento, eliminando la necesidad de desviar la mirada hacia la consola central.
+------------------------------------+
| OLED DISPLAY TELEMETRY |
| [ 12°C ] Temp Circuito |
| [ 6 L/min ] Flujo Refrigerante |
| [ 25 J/cm² ] Fluencia Seleccionada|
| [ 10 Hz ] Frecuencia de Disparo |
| [ STANDBY ] -> [ READY ] |
+------------------------------------+Procedimiento de Lectura y Cotejo de Parámetros
-
Inspección Visual del Display Posterior
Acción física: El operador deberá retirar el manípulo de su soporte lateral y observar la pantalla OLED trasera.
Fundamento técnico: La sincronización de datos bidireccional entre la placa madre y el manípulo valida la continuidad del bus de comunicación UART/CAN integrado en la manguera umbilical.
Checkpoint de confirmación: Visualización nítida de los indicadores en color azul y blanco sobre fondo oscuro sin parpadeos ni distorsiones gráficas. -
Cotejo de Telemetría Dinámica
Acción física: Se deberán comparar los valores reflejados en el manípulo frente a la pantalla de 15 pulgadas de la consola.
Fundamento técnico: Verificar que no existan desfases en la lectura de flujo y temperatura entre la unidad central y la pieza de mano.
Lecturas de referencia:FIGURA 4.3 #### Procedimiento de Lectura y Cotejo de Parámetros
- Flujo de refrigerante: 5.8 a 6.0 L/min.
- Temperatura del circuito de diodos: ~12°C a 18°C.
- Estado del sistema: Transición de texto e icono de 'STANDBY' a 'READY' al presionar la tecla de activación en pantalla táctil.
Configuración de Red Wi-Fi y Vinculación de la Aplicación Android UltraScan 4D
La plataforma UltraScan 4D integra conectividad inalámbrica para comunicarse con su aplicación Android dedicada. Esto permite cargar diagnósticos fotográficos de piel capturados con el analizador digital y transferir ajustes calculados por algoritmos de inteligencia artificial.
+-----------------------------------------------------------------------+
| FLUJO DE ENLACE WI-FI Y SINCRONIZACIÓN DE PARÁMETROS IA |
| |
| [ Consola UltraScan 4D ] <--- Red Local Wi-Fi ---> [ Dispositivo Android ]
| | | |
| v v |
| [ Puerto TCP/IP Abierto ] <==== Protocolo Sync =====> [ App Conectada ]
+-----------------------------------------------------------------------+Secuencia de Emparejamiento y Calibración Digital
-
Configuración del Módulo Wi-Fi en la Consola
Acción física: El operador deberá acceder al icono de configuración de red en el menú superior de la pantalla táctil de 15 pulgadas, seleccionar la red local de 2.4 GHz e ingresar las credenciales de enlace.
Fundamento técnico: La consola requiere asignación de dirección IP estática o DHCP para habilitar el socket de comunicación TCP/IP hacia la aplicación móvil.
Checkpoint de confirmación: Icono de conectividad Wi-Fi iluminado en color verde en la esquina superior derecha del display de la consola. -
Vinculación de la Aplicación Android y Análisis de Piel IA
Acción física: En la tablet o smartphone Android, se deberá ejecutar la aplicación UltraScan 4D, esperar el mensaje de 'INICIALIZANDO...' y presionar 'Conectar con Equipo'.
Fundamento técnico: La aplicación descubre el equipo mediante broadcast y sincroniza la base de datos de tratamientos, habilitando el procesamiento de imágenes dermatológicas del analizador de piel USB/óptico.
Checkpoint de confirmación: Despliegue de la interfaz de 'ANÁLISIS DE PIEL IA' activa en la aplicación con confirmación de enlace exitoso y recepción de telemetría de la consola.FIGURA 4.4 #### Secuencia de Emparejamiento y Calibración Digital

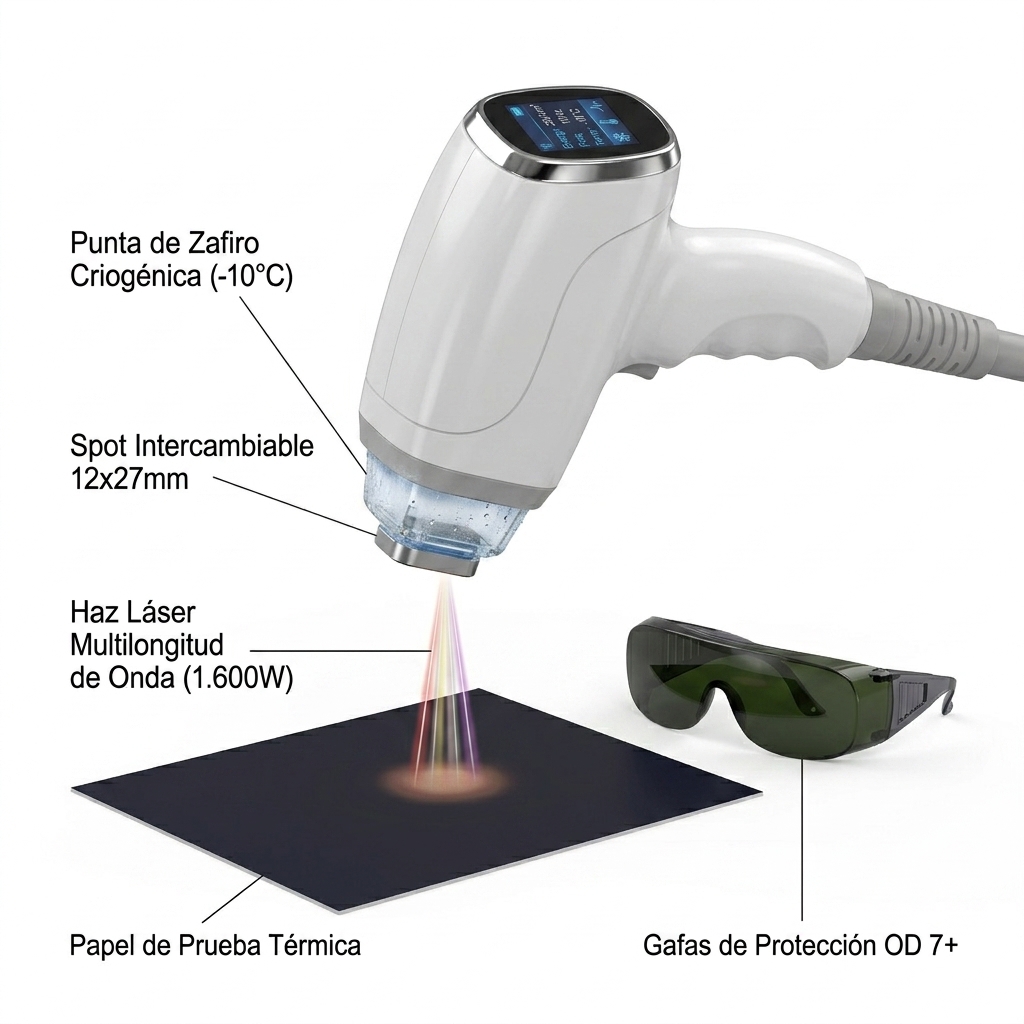

Protocolo de Prueba de Disparo en Vacío y Criogenia de la Punta de Zafiro
Antes de iniciar procedimientos clínicos en pacientes, es indispensable comprobar la emisión óptica y verificar el descenso térmico del sistema de enfriamiento de contacto por semiconductor (TEC).
+-----------------------------------------------------------------------+
| CURVA DE DESCENSO TÉRMICO DE LA PUNTA DE ZAFIRO |
| |
| Temp (°C) |
| 20°C +------------------\ |
| 10°C | \ |
| 0°C | \------------------\ |
| -10°C +----------------------------------------\======== Constante |
| 0 min 2 min 4 min |
+-----------------------------------------------------------------------+Protocolo de Validación Operativa y Enfriamiento TEC
-
Activación y Validación del Enfriamiento Criogénico (-10°C)
Contexto previo: El manípulo debe encontrarse equipado con cualquiera de los spots intercambiables (ej. 12x20mm o 12x27mm) correctamente fijados.
Acción física: Se deberá seleccionar el nivel máximo de enfriamiento de contacto en la pantalla táctil y esperar un lapso de tres a cuatro minutos con el manípulo en reposo.
Fundamento técnico: Las celdas Peltier (semiconductor TEC) disipan el calor de la punta de zafiro hacia el bucle hidráulico, enfriando la superficie del cristal.
Checkpoint de confirmación: Formación visible de una capa delgada de condensación/escarcha perimetral en la cara externa de la punta de zafiro y lectura de temperatura superficial de hasta -10°C medida con termómetro infrarrojo. -
Prueba de Disparo en Vacío Controlado
Contexto previo: Todo el personal en cabina deberá portar obligatoriamente los lentes de seguridad para operador con densidad óptica adecuada para el espectro de 755nm, 808nm, 940nm y 1064nm.
Acción física: El operador colocará el equipo en estado 'READY', apuntará la punta del manípulo hacia una superficie de absorción no reflectante calibrada (o papel de prueba dermográfico oscuro) a una distancia de diez milímetros, y presionará el pulsador de disparo del manípulo o el pedal de accionamiento durante tres pulsos consecutivos.
Fundamento técnico: El banco de condensadores descarga la corriente programada sobre las 16 barras de diodo, generando el haz multilongitud de onda con una potencia de hasta 1.600W ópticos.
Checkpoint de confirmación: Emisión del destello luminoso característico, sonido de conmutación de disparo en el altavoz interno, incremento en el contador de disparos de la pantalla y formación de una marca de impacto térmico homogénea en el papel de prueba, sin zonas de sombra que acusen barras dañadas.
¿La punta de zafiro alcanzó la escarcha de enfriamiento esperada y los tres pulsos de prueba se ejecutaron de manera homogénea?
Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
5. Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
5.1 Protocolos de Seguridad Óptica y Protección Ocular

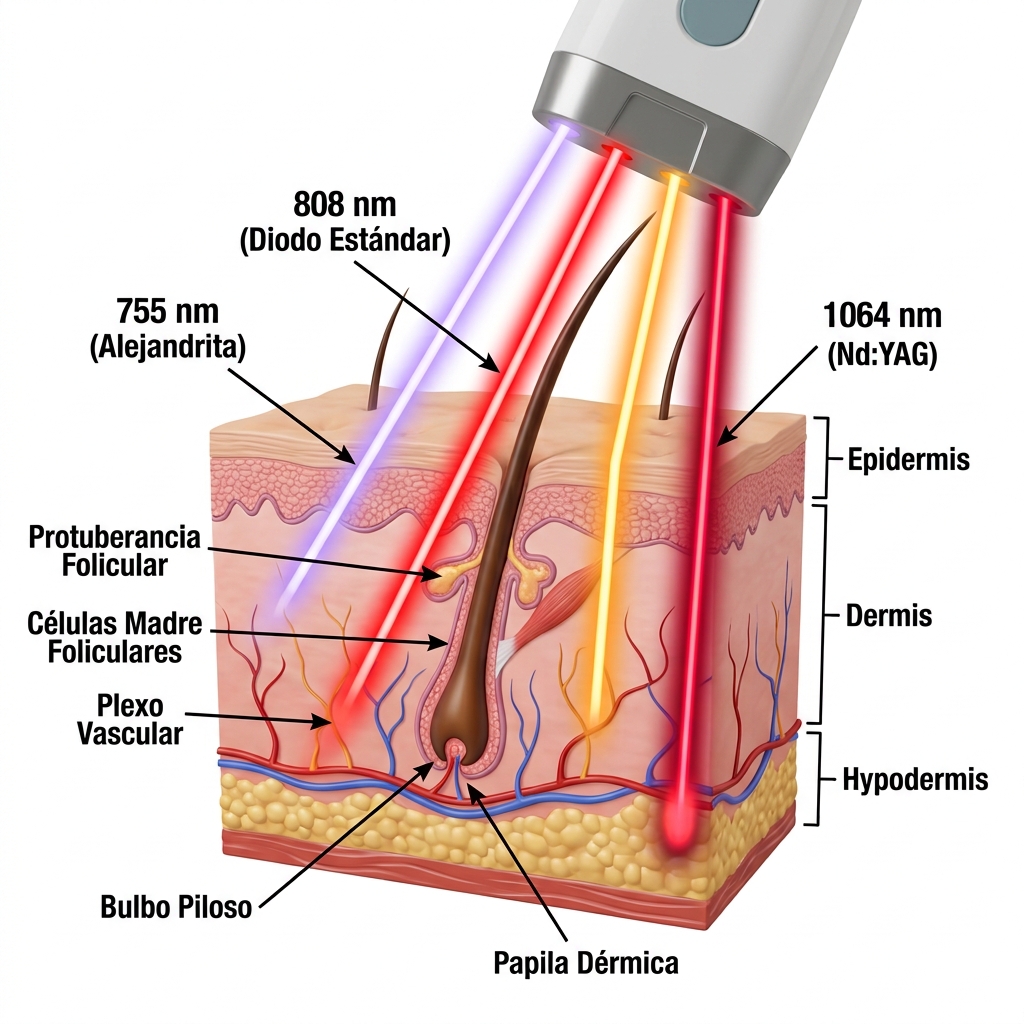

La radiación electromagnética emitida por la plataforma UltraScan 4D combina de forma simultánea cuatro longitudes de onda ópticas (755 nm, 808 nm, 940 nm y 1064 nm) con una potencia óptica acumulada de 1.600 W entregada a través de un módulo interno de 16 barras semiconductoras. Debido a la naturaleza colimada y a la alta fluencia del haz, la dispersión secundaria o la reflexión especular directa presentan un riesgo crítico de daño irreversible para la retina, el cristalino y la córnea. Por esta razón, el establecimiento del cerco de seguridad óptica y el uso estricto de los elementos de protección personal constituyen el paso inicial e inquebrantable de toda intervención clínica.
+-------------------------------------------------------------------------+
| ZONA DE RIESGO DE RADIACIÓN LÁSER |
| |
| EMISIÓN MULTILONGITUD: 755nm | 808nm | 940nm | 1064nm |
| POTENCIA ÓPTICA: 1.600 W (16 Barras) |
| |
| [LENTE DE PACIENTE] [LENTE DE OPERADOR] |
| - Oclusión 100% (OD 7+) - Filtro Ámbar Envolvente (OD 7+) |
| - Cúpulas opacas metálicas/polímero- Protección periférica continua |
+-------------------------------------------------------------------------+Fundamentación y Especificaciones de los Dispositivos de Protección
- Lente de Paciente: Dispositivo de oclusión total constituido por dos copas anatómicas opacas de elastómero y polímero de grado médico de alta densidad óptica (OD 7+). Su arquitectura sella de manera hermética las órbitas oculares del paciente, impidiendo en su totalidad el paso de la luz difusa y la penetración tisular de los haces durante procedimientos faciales o corporales.
- Lente de Operador (Gafas de Protección Láser): Montura envolvente ergonómica fabricada en polímero térmico de alta resistencia mecánica, dotada de visores con filtro de policarbonato de tonalidad ámbar translúcida calibrados con densidad óptica OD 7+ para el rango espectral de 755 nm a 1064 nm. Incorpora escudos laterales integrados para neutralizar cualquier vector de reflexión periférica que ingrese al campo visual del especialista.
[ MONTAJE DE PROTECCIÓN OCULAR ]
│
┌─────────────┴─────────────┐
▼ ▼
[ PACIENTE: Bloqueo Total ] [ OPERADOR: Visor OD 7+ ]
- Ajustar copas en órbitas - Montura envolvente
- Tensar cordón elástico - Colocar cordón de nuca
- Validar oclusión lumínica - Verificar campo sin holguraProtocolo Secuencial de Colocación y Verificación
- Inspección física de los protectores oculares: El operador deberá examinar visualmente las gafas de protección y las copas del paciente para descartar fisuras, rayaduras profundas o degradación del polímero filtrante antes de iniciar la jornada.
- Posicionamiento en el paciente: Se deberán colocar las copas opacas sobre las cavidades orbitarias del paciente asegurando que el puente nasal flexible asiente de forma anatómica y plana.
- Ajuste del tensor posterior: El operador deberá desplazar el mecanismo de bloqueo del cordón elástico textil hasta lograr una sujeción firme que evite cualquier desalineación lateral o entrada periférica de luz durante los movimientos de la camilla.
- Colocación de las gafas del operador: El especialista se colocará las gafas de filtro ámbar OD 7+, asegurando el cordón de retención en la zona de la nuca y confirmando que los protectores laterales sellen de forma envolvente el contorno facial.
- Punto de control de seguridad (Checkpoint): ¿Se encuentran ambos sistemas de protección debidamente ajustados, sin holguras visibles y verificados bajo la norma de oclusión óptica antes de retirar el manípulo de su soporte? El sistema no deberá ser conmutado al estado "Ready" (Listo) hasta que este control sea validado afirmativamente.

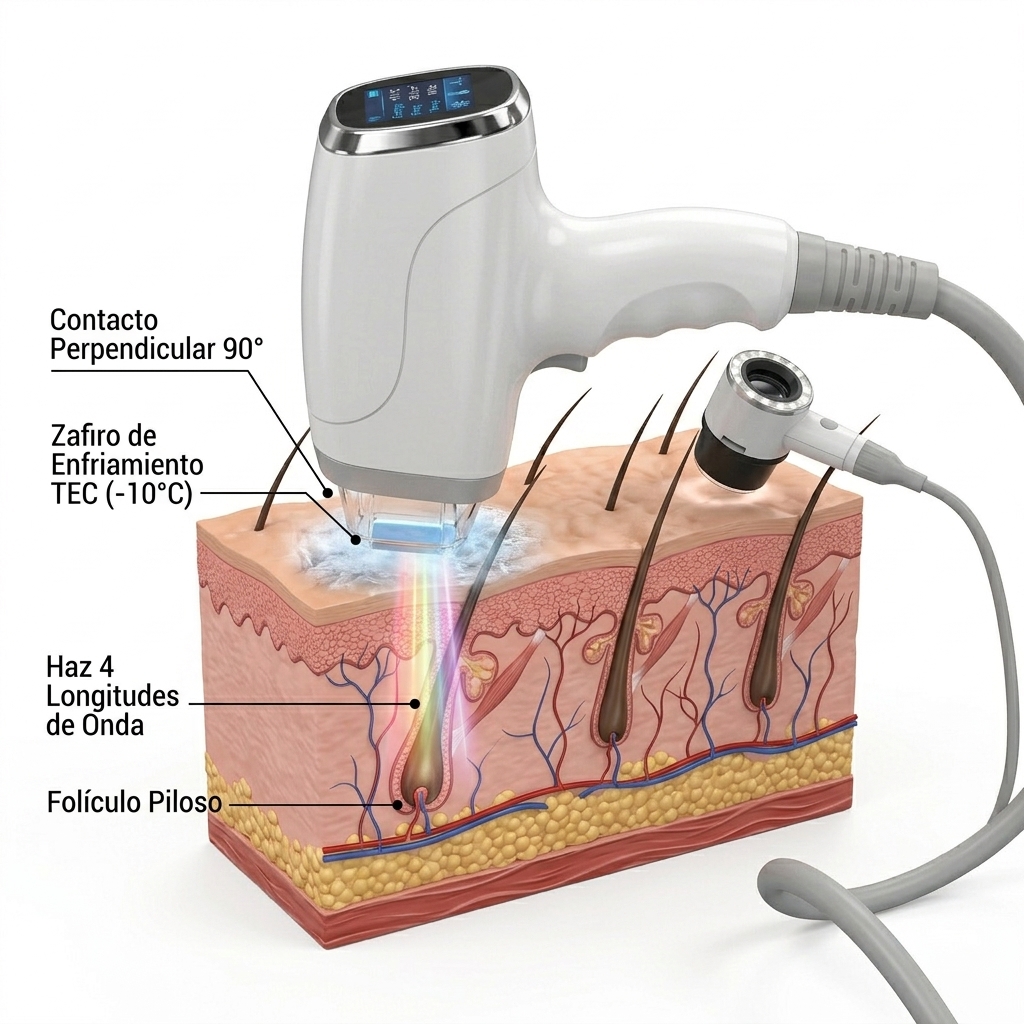

5.2 Diagnóstico Dermatológico con Analizador de Piel y Aplicación Android
El Analizador de Piel USB (Dermatoscopio Digital) es una sonda óptica de alta precisión dotada de un sensor de imagen de alta definición, un sistema de iluminación anular con micro-LEDs de luz blanca fría y una rueda mecánica de ajuste de magnificación continua graduada entre 50x y 200x. Este instrumento captura la microestructura dérmica y folicular, transmitiendo los fotogramas en tiempo real a la interfaz de la consola y a la Aplicación Android para que los algoritmos de Inteligencia Artificial ejecuten el cálculo automático de fototipo cutáneo (escala Fitzpatrick I-VI), grosor del tallo y densidad folicular por centímetro cuadrado.
[ FLUJO DE ANÁLISIS DERMATOLÓGICO IA ]
│
┌───────────────────────────────────────┴───────────────────────────────────────┐
▼ ▼ ▼
[ 1. CONTACTO ÓPTICO ] [ 2. AJUSTE MAGNIFICACIÓN ] [ 3. OBTURACIÓN Y PROCESAMIENTO ]
Acople de la boquilla sobre Rotación de rueda (50x a 200x) Pulsación del botón físico.
la zona dérmica limpia. hasta nitidez folicular. Cálculo IA de fluencia y pulso.Procedimiento de Conexión, Exploración y Calibración Asistida por IA
- Conexión de la sonda de diagnóstico: El operador deberá verificar la inserción del cable USB del analizador de piel en el puerto de comunicación del chasis de la unidad UltraScan 4D, comprobando que los LEDs anulares frontales de la boquilla transparente se iluminen de forma continua.
- Preparación del área cutánea: La piel de la zona diana (por ejemplo, axila, pierna o rostro) deberá encontrarse limpia, rasurada en seco previamente (longitud recomendada de vello entre 1 mm y 2 mm para análisis dermatoscópico) y libre de emulsiones o restos cosméticos.
- Acople de la campana óptica: Se colocará la boquilla acrílica transparente directamente perpendicular sobre el tejido dérmico, ejerciendo una presión suave y homogénea para estabilizar la distancia focal fija del sensor.
- Graduación óptica: El especialista rotará la rueda central acanalada desde la marca 50x (apropiada para evaluar densidad en áreas extensas) hasta la marca 200x (óptima para caracterizar la pigmentación de la vaina radicular y el calibre folicular), observando la nitidez de la imagen en la pantalla táctil de 15 pulgadas o en la aplicación Android.
- Captura fotográfica: Una vez encuadrado el campo folicular diana, el operador presionará el botón ovalado superior de obturación en la sonda para congelar la imagen e ingresarla al módulo de procesamiento.
- Ejecución del algoritmo IA: La aplicación Android procesará la microfotografía y desplegará en pantalla la recomendación de fluencia (J/cm²), duración de pulso (ms) y frecuencia de disparo (Hz). El especialista revisará y validará estos valores transfiriéndolos directamente al perfil del tratamiento.
- Punto de control de confirmación (Checkpoint): ¿La pantalla principal muestra los parámetros transferidos desde la Inteligencia Artificial y el icono de conectividad activo antes de proceder a la aplicación del medio conductor?
5.3 Selección, Intercambio Seguro y Acople Magnético de Spots
El cabezal de emisión del manípulo incorpora una ventana óptica de zafiro refrigerada asociada a un sistema de encaje perimetral mecánico-magnético de alta conductividad. Los cuatro spots intercambiables modifican la apertura geométrica del haz láser para adecuar la entrega de densidad de energía y la profundidad óptica a la topografía anatómica del paciente.
[ GUÍA DE SPOTS INTERCAMBIABLES ULTRASCAN 4D ]
┌───────────────┐
│ │ 12 x 40 mm : Áreas corporales amplias
└───────────────┘ (Piernas, Espalda, Pecho, Abdomen)
┌───────────┐
│ │ 12 x 27 mm : Áreas estándar intermedias
└───────────┘ (Brazos, Muslos, Zonas intermedias)
┌───────┐
│ │ 12 x 20 mm : Áreas anatómicas reducidas
└───────┘ (Axilas, Rostro, Línea de Bikini)
/ \
( * ) 8 mm Cónico: Puntera de alta precisión
\_/ (Entrecejo, Zona Perinasal, Orejas)Especificaciones y Usos Clínicos de las Punteras
- Spot de 12 × 40 mm: Área de cobertura amplia (4,8 cm²). Diseñado para máxima tasa de transferencia lumínica y reducción de tiempos de barrido en piernas, espalda, pecho y abdomen.
- Spot de 12 × 27 mm: Área de cobertura intermedia estándar (3,24 cm²). Diseñado para extremidades superiores, zonas inguinales y topografías corporales con curvaturas moderadas.
- Spot de 12 × 20 mm: Área de contacto focal reducida (2,4 cm²). Optimizado para axilas, perfil facial submandibular y zonas íntimas.
- Puntera Cónica de 8 mm: Apertura circular de micro-precisión acoplada a un núcleo de redireccionamiento óptico con extremo protector rojo. Diseñada para cavidades, fosa nasal anterior, pabellón auricular y entrecejo.
[ SECUENCIA DE INTERCAMBIO DE SPOTS ]
│
1. DETENER EMISIÓN 2. RETIRO FRONTAL 3. ALINEACIÓN Y CLIC
Conmutar el equipo Tracción axial recta Aproximar el nuevo spot
a modo "STANDBY". del módulo instalado. hasta anclaje magnético.Procedimiento de Extracción e Instalación Mecánica
- Desactivación de la emisión (Standby): El operador deberá conmutar el equipo a modo "Standby" desde la pantalla principal o desde la interfaz trasera del manípulo. Queda estrictamente prohibido cambiar puntas mientras el sistema se encuentre en modo "Ready" o con el láser activo.
- Extracción del spot montado: Con la mano libre, el operador tomará el spot instalado por sus molduras laterales y ejercerá una tracción axial hacia el frente, venciendo la fuerza del retenedor magnético sin realizar torsiones laterales angulares.
- Inspección de la ventana de zafiro: Se verificará que la superficie de emisión interna del manípulo esté completamente limpia y exenta de gel conductor seco o partículas.
- Instalación de la nueva puntera: El operador alineará la base metálica del nuevo spot seleccionado con la guía del cabezal frontal y lo aproximará suavemente hasta que los imanes de neodimio cierren el acople con un sonido firme de encaje mecánico.
- Confirmación táctil y térmica: Se comprobará manualmente la inmovilidad del spot y se esperará un lapso de 60 a 90 segundos en modo "Ready" para que el circuito TEC de enfriamiento por semiconductor transmita la temperatura de hasta -10 °C al zafiro exterior de la nueva puntera.
5.4 Técnicas de Emisión, Control Dual y Aplicación de Gel Conductor
La administración de los disparos se ejecuta mediante un sistema de control dual que integra un microswitch en el gatillo anatómico del manípulo y un conmutador de pie (pedal basculante) conectado al panel posterior. La interacción entre el medio acoplador y el desplazamiento del cabezal define la efectividad clínica y la preservación epidérmica.
[ CONTROL DUAL DE DISPARO ]
│
┌─────────────┴─────────────┐
▼ ▼
[ GATILLO DEL MANÍPULO ] [ PEDAL ELECTROMECÁNICO ]
Pulsador digital de dedo Control de pie basculante
en el chasis del aplicador Superficie estriada (Manos libres)Propiedades y Aplicación del Gel Conductor
- Función biofísica: El gel neutro para ultrasonido/láser de base acuosa actúa como medio acoplador óptico para eliminar la micro-capa de aire entre la ventana de zafiro y el estrato córneo, reduciendo el índice de refracción parasitaria y facilitando la transferencia del frío criogénico semiconductor (-10 °C).
- Espesor de capa requerido: El operador deberá extender una capa homogénea continua de entre 1 mm y 2 mm de espesor sobre toda la zona a tratar. No se deberán utilizar capas excesivamente gruesas (más de 3 mm) ya que disipan la energía del pulso óptico ni capas excesivamente delgadas que comprometan el deslizamiento y el enfriamiento epidérmico.

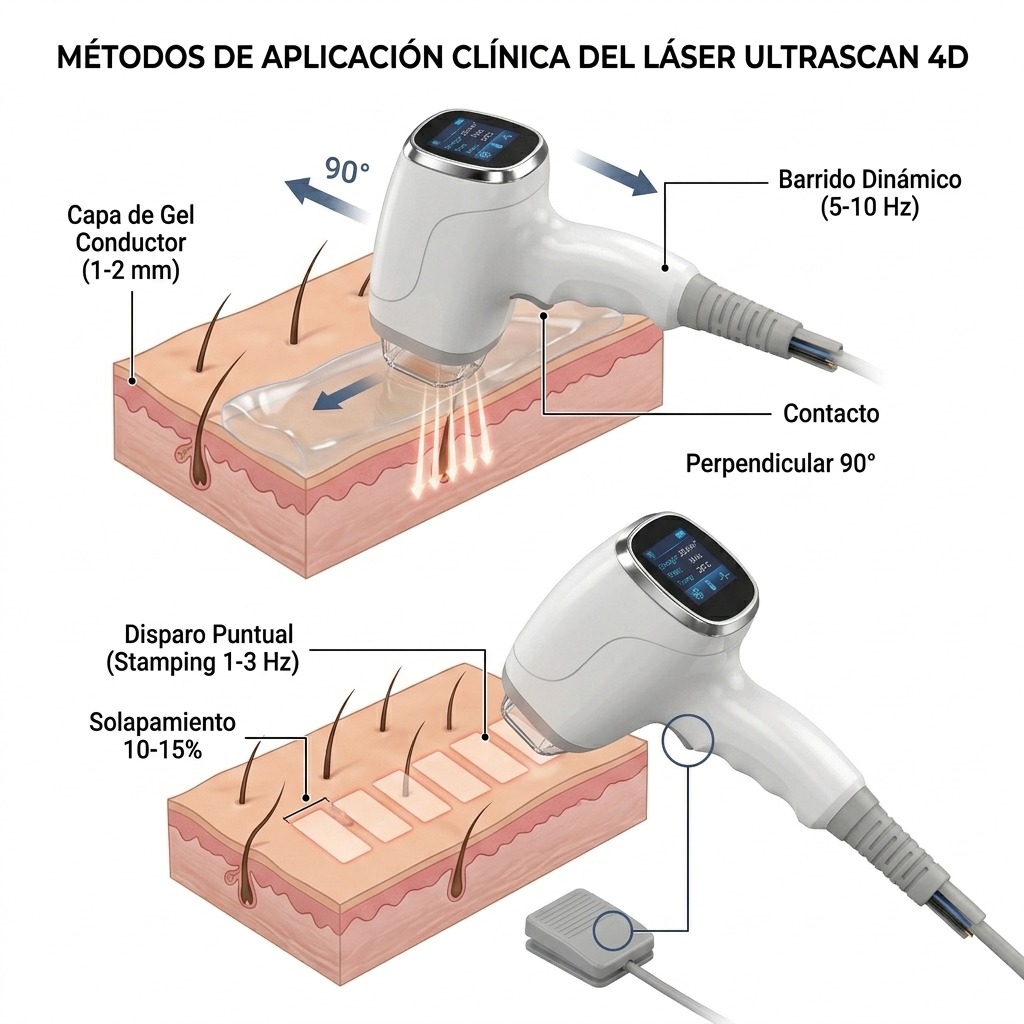

[ DINÁMICA DE TRABAJO CLÍNICO ]
TÉCNICA DE BARRIDO DINÁMICO (SHR / IN-MOTION)
----------------------------------------------
Cabezal en movimiento constante (5 a 10 Hz)
Movimiento: Pasadas lineales o en "8" continuo
Presión: Firme, perpendicular (90°) y sin levantar
>>> [ Manípulo ] ===> [ Manípulo ] ===> [ Manípulo ] >>>
═════════════════════════════════════════════════════════ (Piel)
TÉCNICA ESTÁTICA PUNTUAL (STAMPING)
----------------------------------------------
Cabezal inmóvil durante el disparo (1 a 3 Hz)
Solapamiento: 10% a 15% entre áreas contiguas
[ Spot 1 ] ──> [ Spot 2 ] (Solapado 10%) ──> [ Spot 3 ]Técnicas de Desplazamiento del Cabezal
- Técnica de Barrido Dinámico (Modo Dinámico / In-Motion):
- Configurar la frecuencia de disparo entre 5 Hz y 10 Hz.
- Apoyar el spot plano perpendicularmente (a 90°) sobre la piel previamente cubierta con gel.
- Iniciar el desplazamiento del manípulo a una velocidad constante aproximada de 10 cm/s a 15 cm/s, realizando pasadas cruzadas o en patrón de figura "8" sobre una cuadrícula demarcada (por ejemplo, 10 × 10 cm).
- Presionar el gatillo o accionar el pedal de manera continua durante el barrido. Queda estrictamente prohibido detener el desplazamiento con la emisión activa para evitar quemaduras térmicas locales por sobredosis acumulada.
- Técnica Estática Puntual (Modo Clásico / Stamping):
- Configurar la frecuencia de disparo entre 1 Hz y 3 Hz con pulsos de mayor energía unitaria.
- Colocar el spot estático perpendicular sobre el área diana, ejercer presión firme para colapsar los microvasos dérmicos superficiales y accionar un pulso unitario.
- Levantar levemente y recolocar el cabezal contiguo permitiendo un solapamiento perimetral del 10% al 15% respecto a la huella previa, garantizando cobertura total sin dejar zonas desprovistas de energía.
5.5 Ergonomía Operativa, Maniobrabilidad y Cuidado de la Manguera Umbilical
El conjunto umbilical del UltraScan 4D es una manguera corrugada de alto calibre que alberga en su interior los conductores de alta corriente de las 16 barras semiconductoras, las líneas de retorno de datos de la pantalla OLED trasera y los dos conductos de circulación hidráulica del circuito de refrigeración líquida (que opera a un flujo nominal de 6 L/min). La integridad mecánica de este conducto es fundamental para prevenir colapsos en la bomba, fugas de agua internas o quiebres en los conductores eléctricos.
[ PRESERVACIÓN ERGONÓMICA DE LA MANGUERA UMBILICAL ]
CORRECTO INCORRECTO
(Curvatura Amplia) (Torsión / Ángulo Vivo)
╭─────╮ ──┐
│ │ │ <-- Punto de estrangulamiento
│ │ └─── hidráulico y quiebre de cables
Manípulo Chasis ManípuloDirectrices Obligatorias de Manipulación y Protección Mecánica
- Radio de curvatura mínimo: El operador no deberá flexionar la manguera umbilical en ángulos inferiores a un radio de 15 cm. Los dobleces pronunciados (ángulos agudos o estrangulamientos) bloquean el flujo del refrigerante, disparando alarmas térmicas de flujo en la pantalla OLED y sobrecalentando el diodo.
- Descarga del peso y agarre ergonómico: Se deberá sujetar el manípulo por su empuñadura anatómica envolviendo los dedos índice y medio sobre la curvatura de descanso del gatillo. Durante tratamientos en zonas corporales extensas o prolongadas, el operador deberá guiar la manguera descansándola sobre su antebrazo o manteniéndola suspendida con la mano secundaria para evitar la fatiga articular de la muñeca.
- Prevención de torsión axial: Al rotar en torno a la camilla, el operador deberá orientar el chasis rodable de la consola mediante su manillar frontal y sus 4 ruedas dobles de 360°, en lugar de girar el manípulo de forma repetitiva sobre su propio eje.
- Alivio de tensión y reposo: Al concluir la sesión, el manípulo deberá ser limpiado con paño suave húmedo libre de solventes y devuelto con cuidado a su soporte lateral dedicado (cradle/holster), comprobando que la manguera corrugada descienda en una curvatura libre y natural sin quedar aplastada bajo las ruedas del equipo.
Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
6. Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
Fundamentos del Mantenimiento Preventivo y Conservación Biomédica
El mantenimiento preventivo del sistema de depilación y rejuvenecimiento UltraScan 4D constituye un pilar esencial para preservar la integridad óptica, la estabilidad térmica del semiconductor de 16 barras y la vida útil proyectada de hasta 50.000.000 de disparos. La acumulación de impurezas microscópicas, residuos de gel conductor y depósitos minerales en los circuitos hidráulicos puede degradar irreversiblemente la transmisión de energía lumínica y provocar fallos catastróficos en el apilamiento de microcanales de diodo.
Para mitigar estos riesgos, el operador y el personal de ingeniería biomédica deberán ejecutar de forma estricta los protocolos de higienización, acondicionamiento de fluidos y revisión electromecánica estipulados en esta guía técnica.
Protocolo de Limpieza y Desinfección de Componentes Ópticos
La transmisión homogénea de las longitudes de onda (755nm, 808nm, 940nm y 1064nm) requiere que las interfaces de cuarzo y zafiro permanezcan exentas de contaminantes que actúen como focos de absorción térmica parásita.

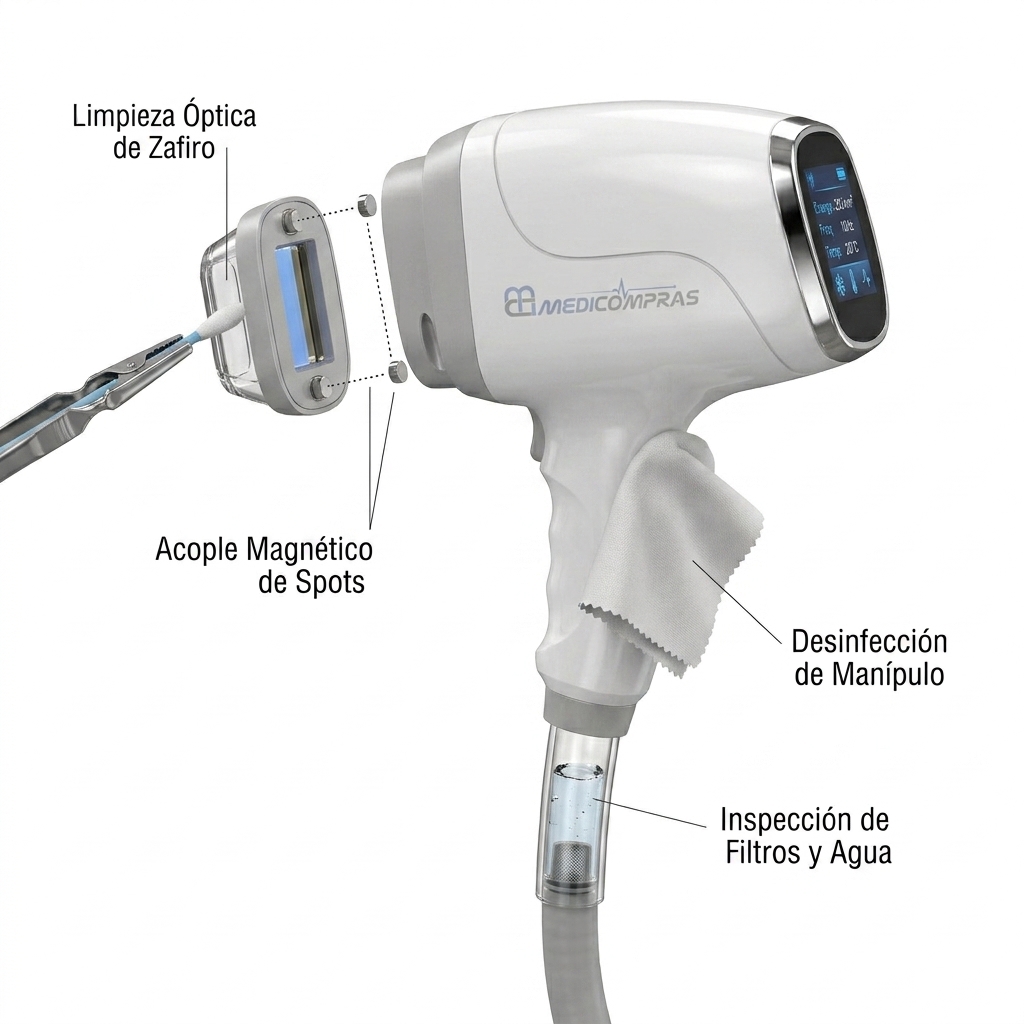

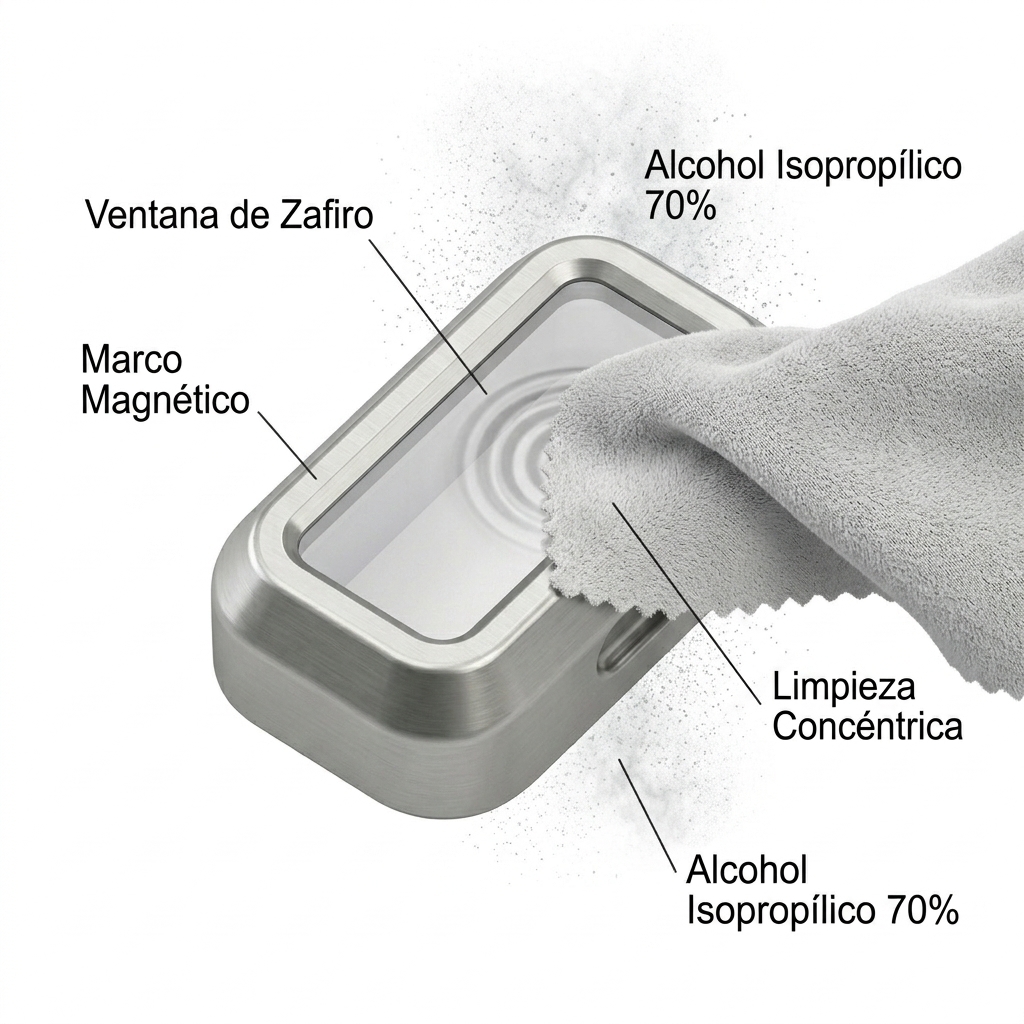

Limpieza Diaria de las Ventanas de Zafiro de los Spots Intercambiables
El conjunto de cabezales magnéticos (12x40 mm, 12x27 mm, 12x20 mm y la puntera cónica de 8 mm) se encuentra en contacto constante con geles conductores y tejido epidérmico. El procedimiento de limpieza se ejecutará al inicio y al cierre de cada jornada clínica:
- Desconexión y desacople magnético: Se deberá verificar que el equipo se encuentre en modo Standby antes de desacoplar manualmente el spot intercambiable instalado en la sección frontal del manípulo.
- Retiro mecánico de residuos: Se utilizará un paño de microfibra suave, estéril y libre de pelusa para remover el exceso de gel óptico del marco metálico de alta conductividad y de la cara externa del zafiro.
- Desinfección óptica controlada: El operador deberá humedecer ligeramente una toallita óptica de microfibra con alcohol isopropílico al 70%. Se frotará la superficie de zafiro realizando movimientos circulares concéntricos desde el centro hacia los bordes periféricos.
- Prohibiciones críticas sobre solventes: Queda estrictamente prohibido el empleo de acetona, éter, alcohol etílico comercial con aditivos, limpiadores clorados o soluciones ácidas abrasivas. Estos agentes deterioran los recubrimientos antirreflectantes de la óptica y degradan los sellos poliméricos del cabezal.
- Inspección visual final: Antes del reensamblaje, se inspeccionará la ventana a contraluz comprobando la ausencia de rayaduras, residuos carbonizados o veladuras.
¿El spot intercambiable presenta una superficie totalmente traslúcida y sin opacidades al inspeccionarlo bajo luz directa? Una vez confirmado este punto, se procederá al almacenamiento o acople seguro.

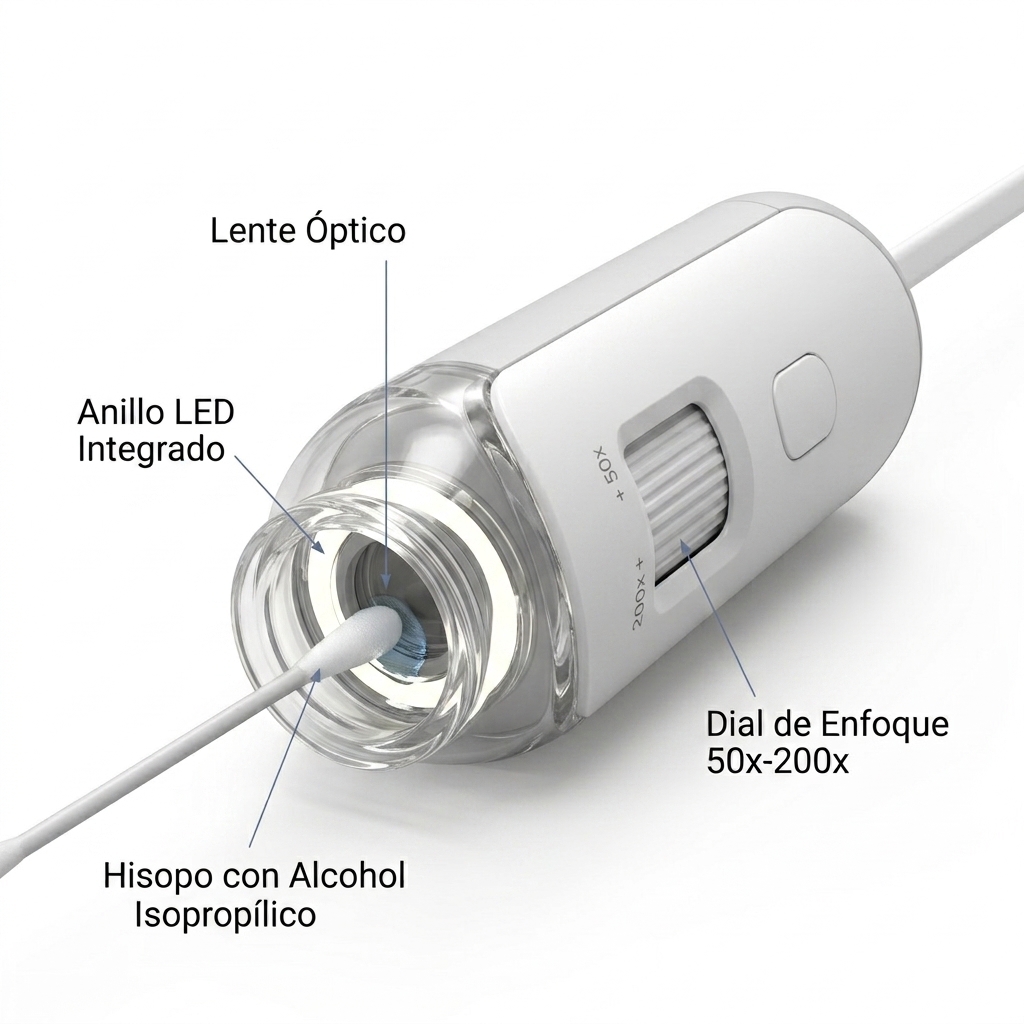

Limpieza del Lente del Analizador de Piel (Cámara USB)
El lente óptico de alta definición del analizador de piel realiza el escaneo fotográfico para los algoritmos de inteligencia artificial:
- Técnica de limpieza: Se limpiará exclusivamente con hisopos de algodón óptico humedecidos con alcohol isopropílico al 70%.
- Secado: Se permitirá la evaporación espontánea del alcohol durante 30 segundos antes de guardarlo en su base protectora.
- Precaución mecánica: No se ejercerá presión excesiva sobre el lente frontal para no descalibrar el conjunto focal interno ni el sensor de imagen.

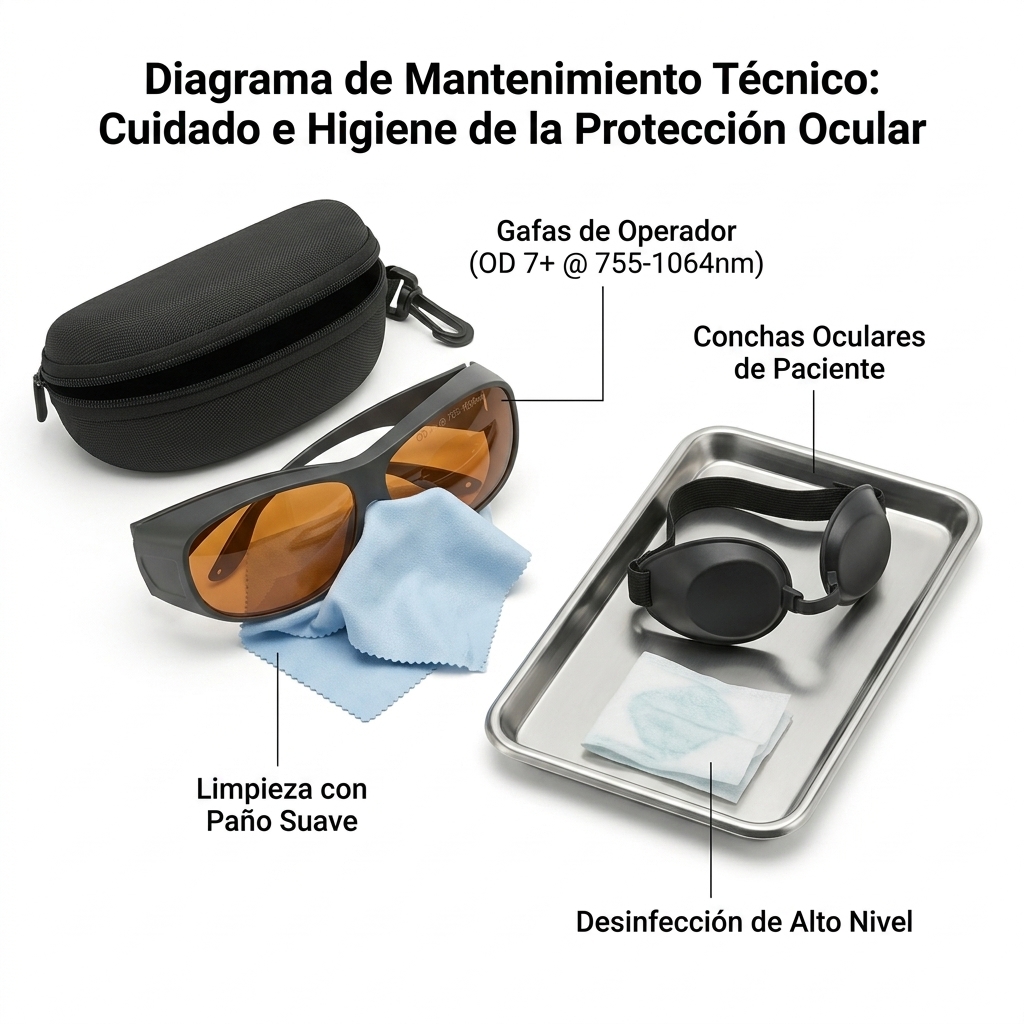

Cuidados y Desinfección de Gafas y Conchas Oculares
Los protectores oculares garantizan la seguridad frente a radiaciones con densidades ópticas certificadas (OD 7+ @ 755-1064nm). Su conservación previene la distorsión del campo visual y la transmisión cruzada de patógenos.
Lentes de Protección del Operador
- Estructura y visor ámbar: Se limpiarán frotando suavemente con un paño de microfibra humedecido con agua jabonosa neutra o alcohol isopropílico al 70%.
- Evitar agentes agresivos: Se prohíbe el autoclave o el uso de toallitas con hipoclorito de sodio, ya que inducen microfisuras en el policarbonato filtrante y reducen la densidad óptica.
- Almacenamiento: Tras secarse al aire, las gafas deberán guardarse en su estuche semi-rígido con cremallera, evitando la fricción con objetos punzantes que puedan rayar la montura envolvente o el visor.
Conchas Oculares para Paciente
- Desinfección de alto nivel: Al entrar en contacto periocular con el paciente, las conchas metálicas o de silicona opaca se desinfectarán con soluciones de glutaraldehído al 2% o toallitas con amonio cuaternario de quinta generación, respetando el tiempo de contacto especificado por el fabricante químico.
- Enjuague y secado: Se enjuagarán con agua purificada para eliminar trazas químicas que puedan irritar la mucosa ocular del paciente y se secarán con gasa estéril.
Protocolo Mensual de Drenaje, Lavado Hidráulico y Reposición de Refrigerante

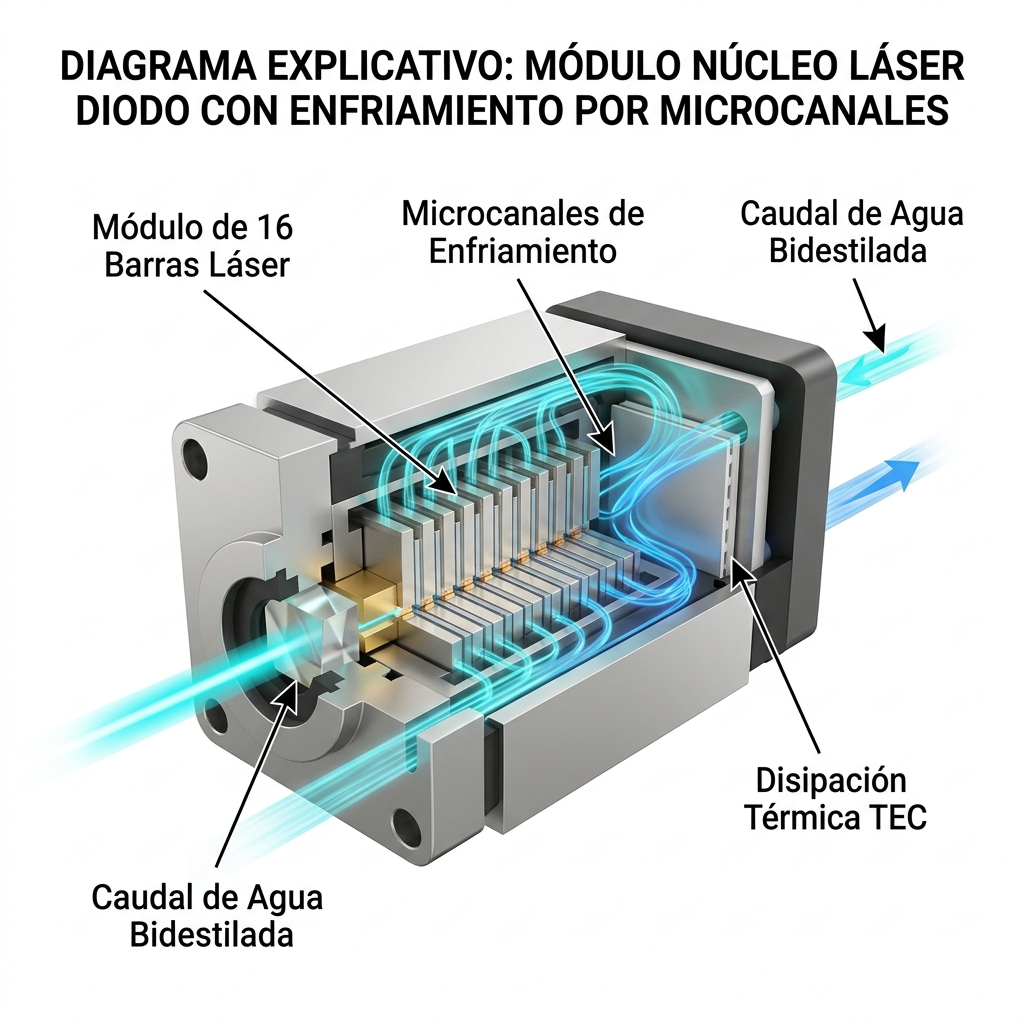

El módulo láser del UltraScan 4D integra 16 barras con microcanales de refrigeración que exigen un caudal constante y agua de máxima pureza para disipar los 1.600W de potencia óptica y evitar la sobrecarga térmica de los semiconductores TEC.
+-----------------------------------------------------------------------------------+
| AGUA DESIONIZADA / BIDESTILADA GRADO BIOMÉDICO (Conductividad < 5 µS/cm) |
| * OBLIGATORIA: Previene calcificación e incrustación en microcanales de diodo. |
| * PROHIBIDA: Agua corriente, mineral o desmineralizada simple de automoción. |
+-----------------------------------------------------------------------------------+Parámetros Técnicos del Refrigerante
- Tipo de refrigerante: Agua bidestilada o desionizada de pureza médica.
- Conductividad eléctrica requerida: Inferior a 5 microSiemens por centímetro (µS/cm).
- Frecuencia de sustitución completa: Cada 30 a 45 días calendario, sin excepción.
Procedimiento Secuencial de Drenaje y Lavado
- Acondicionamiento previo: El equipo deberá apagarse completamente mediante el interruptor basculante lateral y desconectarse de la toma de corriente de 110VAC / 60Hz. Se dejará reposar el sistema durante 20 minutos para estabilizar presiones y temperaturas internas.
- Conexión de la línea de drenaje:
- Se localizará el puerto de vaciado (Drain Port) en la parte posterior del equipo.
- Se insertará el conector rápido de la manguera de purga hasta escuchar el clic mecánico de bloqueo.
- Se abrirá simultáneamente la válvula de ventilación superior (Vent Port) para permitir la entrada de aire y facilitar la caída por gravedad del fluido hacia un contenedor recolector.
- Inspección del fluido evacuado: El técnico observará la coloración y transparencia del agua drenada. La presencia de partículas blanquecinas o turbidez evidenciará calcificación incipiente o degradación del circuito.
- Lavado y enjuague interno:
- Se introducirá un litro de agua bidestilada fresca por el puerto de llenado (Fill Port).
- Se permitirá su drenaje inmediato sin encender la emisión láser para arrastrar sedimentos libres del depósito y del radiador.
- Carga completa del circuito:
- Se cerrará el puerto de drenaje desacoplando su conector.
- Se acoplará el embudo o tubo de llenado con conector rápido al puerto superior de llenado.
- Se verterá el agua bidestilada de forma lenta y continua hasta que el líquido comience a desbordar por el puerto de rebose (Overflow Port), indicando la capacidad máxima del tanque interno.
- Purga de microburbujas y verificación en pantalla OLED:
- Se encenderá el equipo con la llave de seguridad, manteniéndolo en modo de reposo.
- La bomba hidráulica comenzará a recircular el refrigerante. Se mantendrá el sistema encendido durante 5 minutos para expulsar el aire atrapado en los microcanales del manípulo.
- Se observará la pantalla OLED trasera del manípulo para verificar los parámetros de estabilidad:
- Caudal de flujo de agua: Mínimo constante de 6 Litros por minuto (6 L/min).
- Temperatura operativa: Enfriamiento estabilizado en el rango nominal de 12°C a 20°C.
- Indicador de nivel: Marcador de sistema hidráulico normal sin alarmas sonoras de flujo.
¿La pantalla del manípulo confirma un flujo de 6 L/min sin fluctuaciones y la ventana frontal del equipo se retroilumina con el halo cian continuo? Si las lecturas son estables, el sistema hidráulico se encuentra operativo.
Mantenimiento de Rejillas de Ventilación y Filtros de Aire
La refrigeración combinada por Agua + Aire + Semiconductor depende del flujo aerodinámico que extrae el calor del radiador interno y de las celdas TEC.
- Inspección de las rejillas de ventilación: Las dos matrices de ranuras horizontales situadas en ambos laterales del chasis blanco deberán mantenerse libres de polvo, pelusas o bloqueos externos.
- Protocolo de limpieza por aspiración: Cada 15 días, el técnico deberá pasar una boquilla de aspiradora con cerdas suaves sobre las ranuras laterales e inferiores del chasis. Queda prohibido aplicar aire comprimido directo hacia el interior, ya que esto introduce suciedad particulada en las aspas de los ventiladores axiales y sobre las tarjetas electrónicas.
- Separación perimetral del equipo: Se mantendrá una distancia mínima libre de 40 centímetros entre los paneles laterales/traseros del equipo y cualquier muro o mobiliario clínico, asegurando la correcta disipación térmica.
Normas de Reposo, Manipulación del Manípulo y Almacenamiento
El manípulo láser contiene elementos ópticos de precisión, la pantalla OLED de control y el módulo de barras de diodo, haciéndolo vulnerable a caídas, tensiones mecánicas o temperaturas extremas.
Reposo y Manejo de la Pieza de Mano
- Posición en el soporte lateral (Cradle): Durante pausas en el tratamiento o al concluir la sesión, el manípulo deberá colocarse inmediatamente en su soporte lateral en horquilla, asegurando que el cuello de la pieza calce de forma firme.
- Radio de curvatura de la manguera umbilical: La manguera corrugada que contiene el circuito hidráulico y el cableado de potencia no deberá doblarse en ángulos inferiores a 15 centímetros de radio. Nunca se jalará el chasis rodable tirando de la manguera del manípulo.
- Protección del terminal: Al desmontar los spots intercambiables, se colocará la cubierta protectora sobre el cabezal óptico frontal para evitar el depósito de polvo ambiental sobre el prisma interno.
Condiciones Ambientales de Operación y Almacenamiento
- Temperatura de sala operativa: Entre 18°C y 24°C continuos con sistema de climatización activo.
- Humedad relativa: Entre 30% y 60% sin condensación.
- Almacenamiento prolongado: Si el equipo permanecerá inactivo por más de 30 días, se deberá drenar completamente el circuito hidráulico para evitar la formación de biopelículas bacterianas en los canales internos, y se cubrirá con su funda impermeable en un entorno libre de radiación solar directa.

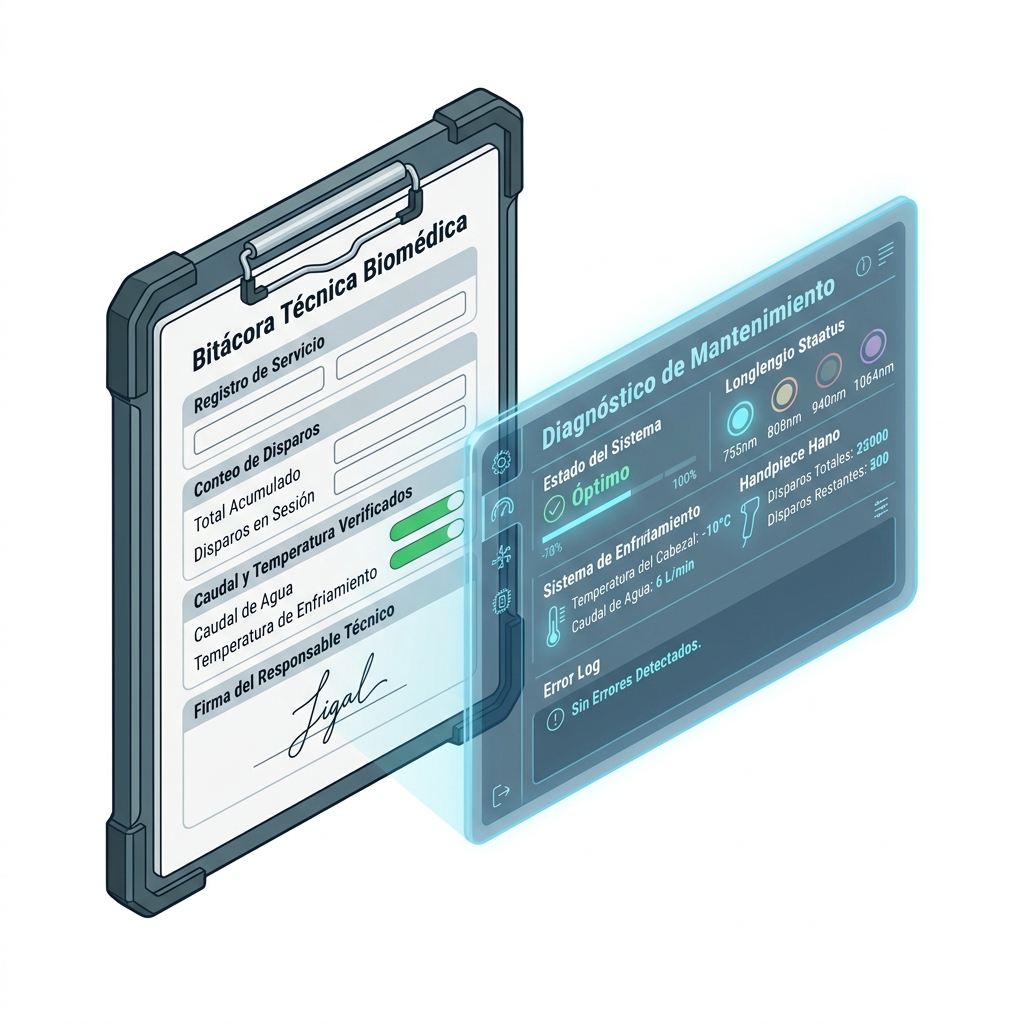

Registro Técnico y Control de Mantenimiento Preventivo
Para mantener la trazabilidad biomédica y la validez de la garantía de fábrica, el operador o responsable del equipo deberá asentar cada intervención en la bitácora técnica de la clínica.
Formato de Registro Requerido
- Fecha de la intervención: Día, mes y año de la ejecución.
- Conteo total de disparos: Lectura tomada directamente desde la interfaz principal de 15 pulgadas.
- Acciones ejecutadas: Limpieza de spots, desinfección de lentes, cambio de agua bidestilada o aspiración de rejillas.
- Parámetros hidráulicos verificados: Caudal (L/min) y temperatura registrada en la pantalla OLED del aplicador.
- Firma y nombre del responsable técnico: Identificación del profesional a cargo del procedimiento.
Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
7. Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
7.1 Fundamentos del Diagnóstico de Primer Nivel y Arquitectura de Autoprotección
La plataforma médica UltraScan 4D incorpora un sistema integral de monitoreo electrónico y sensores de circuito cerrado diseñados para salvaguardar la integridad de las dieciséis barras semiconductoras del diodo, los módulos de enfriamiento termoeléctrico (TEC) y la seguridad del paciente. Cuando el procesador interno detecta una discrepancia en las variables críticas de funcionamiento (presión hidráulica, flujo volumétrico, temperatura de unión o continuidad de disparo), la unidad activa de forma automática protocolos de bloqueo e interrumpe el suministro de potencia óptica.
La mayoría de las incidencias operativas corresponden a factores de interacción física, conexionado o mantenimiento preventivo básico clasificados como nivel de usuario u operador (Capa 8). Antes de solicitar asistencia técnica de laboratorio, el personal clínico deberá ejecutar las rutinas de verificación e inspección descritas a continuación, garantizando que el equipo recupere sus condiciones óptimas de trabajo de manera rápida y segura.

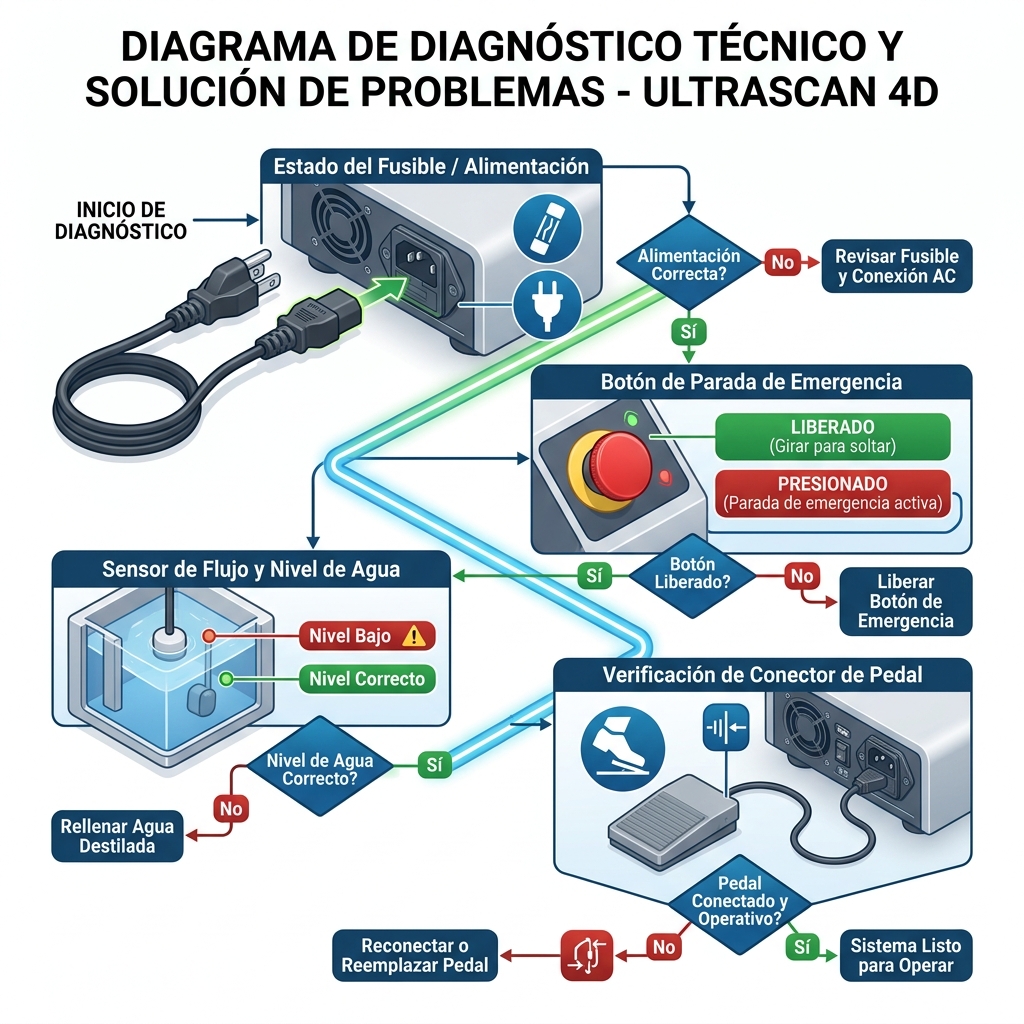

7.2 Guía de Resolución de Incidencias Operativas y Alarmas de Sistema
Falla 1: Alarmas de Flujo Hidráulico Insuficiente o Sobretemperatura en Pantalla OLED y Monitor Principal
- Manifestación clínica y visual: El monitor de 15 pulgadas emite un aviso emergente de bloqueo por flujo/temperatura, el testigo ovalado frontal parpadea y la pantalla OLED trasera del manípulo reporta un flujo inferior a cuatro litros por minuto o una temperatura de agua superior a veinticinco grados Celsius.
- Causa raíz:
- Nivel volumétrico de agua destilada o desionizada por debajo del umbral mínimo en el depósito interno.
- Presencia de microburbujas de aire atrapadas en el circuito cerrado de la manguera umbilical o en el bloque del manípulo.
- Estrangulamiento, flexión excesiva o aplastamiento accidental de la tubería corrugada del aplicador.
- Saturación u obstrucción mecánica del filtro de agua por partículas residuales.
- Procedimiento correctivo secuencial:
- El operador deberá verificar visualmente que la manguera umbilical del manípulo descienda de forma fluida desde el soporte lateral sin torsiones, acodamientos ni pinzamientos con el chasis o el mobiliario clínico.
- Se deberá apagar el equipo mediante el interruptor basculante lateral y proceder a inspeccionar la compuerta de llenado y rebose de agua en el panel posterior.
- El operador deberá rellenar el tanque utilizando exclusivamente agua destilada o desionizada hasta observar el desalojo continuo por el puerto de rebose, garantizando la capacidad volumétrica completa.
- Para purgar las burbujas retenidas, se deberá encender el equipo, colocar el manípulo a una altura inferior a la consola durante treinta segundos y luego elevarlo por encima de la pantalla para facilitar la expulsión del aire hacia el depósito superior.
- ¿El flujo en la pantalla OLED del manípulo se ha estabilizado en valores de seis litros por minuto y la temperatura descendió por debajo de veinte grados Celsius? Si la alarma persiste, el filtro de partículas requerirá reemplazo técnico.
Falla 2: La Consola Principal No Enciende (Falta de Alimentación Eléctrica)
- Manifestación clínica y visual: Al accionar el encendido, la pantalla táctil de 15 pulgadas permanece apagada, el contorno LED ovalado frontal no se ilumina y el sistema de ventilación no emite ruido operativo.
- Causa raíz:
- Botón de parada de emergencia (E-stop) tipo hongo enclavado mecánicamente.
- Interruptor de llave de seguridad superior en posición neutral o de bloqueo.
- Interruptor basculante general (rocker switch) lateral/trasero desactivado en posición cero.
- Cable de alimentación de 110 voltios desconectado, con holgura o fusible térmico del receptáculo quemado por fluctuación de red.
- Procedimiento correctivo secuencial:
- El operador deberá revisar el botón rojo de parada de emergencia ubicado en la cubierta superior izquierda; si se encuentra presionado, deberá girarlo en el sentido de las agujas del reloj hasta escuchar el desacople y observar su retorno a la posición elevada.
- Se deberá insertar la llave de seguridad en la cerradura superior cilíndrica y girarla noventa grados a la derecha hacia la posición activa de trabajo.
- El operador deberá verificar que el cable de potencia eléctrica esté firmemente acoplado en la toma hembra trasera del chasis y conectado a un tomacorriente de pared exclusivo de 110 voltios a 60 hercios, provisto de tierra física y regulador de voltaje adecuado para cuatro mil quinientos vatios.
- Se deberá conmutar el interruptor basculante lateral a la posición de encendido (I).
- En caso de ausencia total de energía, el usuario deberá extraer el portafusibles ubicado junto a la toma del cable de alimentación general con la unidad desconectada y sustituir el fusible cerámico averiado por el repuesto de igual amperaje provisto en el kit de accesorios.
Falla 3: Ausencia de Emisión de Haz Láser al Pulsar el Gatillo o Accionar el Pedal
- Manifestación clínica y visual: El sistema se encuentra encendido sin alarmas en pantalla, pero al presionar el pedal electromecánico o el gatillo del manípulo no se genera el pulso de disparo ni el conteo en la interfaz gráfica.
- Causa raíz:
- Equipo configurado en estado de espera (Standby) sin conmutación al modo activo (Ready).
- Conector rápido del pedal desalineado o desenroscado en la parte inferior trasera de la consola.
- Desconexión o mal acople magnético de la punta intercambiable del spot óptico (12x40mm, 12x27mm, 12x20mm u 8mm) en el cabezal del manípulo.
- Procedimiento correctivo secuencial:
- El operador deberá presionar el icono de estado en la pantalla táctil para conmutar la plataforma de Standby a Ready, comprobando que el indicador cambie de color y emita el tono audible de habilitación.
- Se deberá inspeccionar el conector del pedal gris antideslizante en la cara posterior del equipo, asegurando que la clavija multipin encaje en su ranura guía y la tuerca de seguridad externa esté completamente enroscada.
- El operador deberá retirar el spot magnético en uso del extremo frontal del manípulo, limpiar los contactos dorados con un paño de microfibra seco y volver a acoplar la pieza verificando que los imanes de neodimio asienten de forma plana y firme contra el cabezal.
- ¿La pantalla táctil detecta el tamaño exacto del spot insertado y permite la activación del disparo tanto por pedal como por gatillo manual? Si no hay respuesta, se deberá verificar que no existan clavijas dobladas en los conectores de interfaz.
Falla 4: Pérdida o Deficiencia de Enfriamiento en la Punta del Manípulo (Punta Caliente)
- Manifestación clínica y visual: El zafiro de contacto del cabezal no alcanza temperaturas de congelación ni escarcha superficial, o el paciente refiere sensación térmica elevada durante el desplazamiento en piel.
- Causa raíz:
- Nivel de refrigeración por semiconductor (TEC) configurado en un porcentaje mínimo dentro del software.
- Rejillas de ventilación laterales obstruidas por proximidad a muros u objetos que impiden la disipación del radiador.
- Operación continua a fluencias muy altas en recintos con temperatura ambiente superior a veintiséis grados Celsius.
- Procedimiento correctivo secuencial:
- El operador deberá ingresar al menú de parámetros en el panel táctil y verificar que el nivel de enfriamiento de contacto se encuentre configurado en su escala máxima o recomendada para el tratamiento.
- Se deberá asegurar que la consola UltraScan 4D mantenga una distancia libre mínima de cincuenta centímetros entre sus rejillas de ventilación laterales y cualquier pared, cortina o mobiliario para permitir el flujo ininterrumpido de aire.
- El operador deberá mantener la cabina de tratamiento climatizada a una temperatura operativa ideal entre dieciocho y veintidós grados Celsius mediante aire acondicionado.
- Se deberá pausar la emisión durante dos minutos con el equipo en modo Ready para permitir que el módulo TEC y el circuito de agua restablezcan la temperatura en la punta hasta alcanzar los rangos bajo cero (hasta -10°C).
Falla 5: Falla de Comunicación con el Analizador de Piel o Bloqueo en la Aplicación Android
- Manifestación clínica y visual: La aplicación móvil Android se congela en el mensaje "INICIALIZANDO...", no recibe las capturas fotográficas de la piel o no transmite automáticamente los parámetros sugeridos a la consola.
- Causa raíz:
- Cable USB del analizador de piel desconectado, sucio o con falso contacto en el puerto de la tableta/smartphone.
- Pérdida del enlace Wi-Fi directo entre el dispositivo móvil y el módulo de comunicación inalámbrica del UltraScan 4D.
- Bloqueo de permisos de cámara, almacenamiento o ubicación en el sistema operativo Android.
- Procedimiento correctivo secuencial:
- El operador deberá desconectar el analizador óptico de piel, limpiar el conector USB e insertarlo nuevamente con firmeza en el puerto del dispositivo móvil, verificando que el anillo de iluminación LED del lente se active.
- Se deberá ingresar a la configuración de redes Wi-Fi de la tableta o teléfono y reestablecer la conexión con la red generada por la consola UltraScan 4D, verificando la intensidad óptima de la señal.
- El operador deberá cerrar de forma forzada la aplicación Android en la barra de tareas móviles y abrirla nuevamente para reiniciar los algoritmos de escaneo por inteligencia artificial.
- Se deberán comprobar los ajustes de la aplicación en el menú de configuración de Android, confirmando que todos los permisos de acceso a hardware y comunicación local se encuentren otorgados.
- ¿La pantalla de la aplicación muestra el flujo de video en vivo de la piel y sincroniza el perfil fotométrico con la consola principal? Si la sincronización falla, se procederá a reiniciar el ciclo de energía general del equipo.

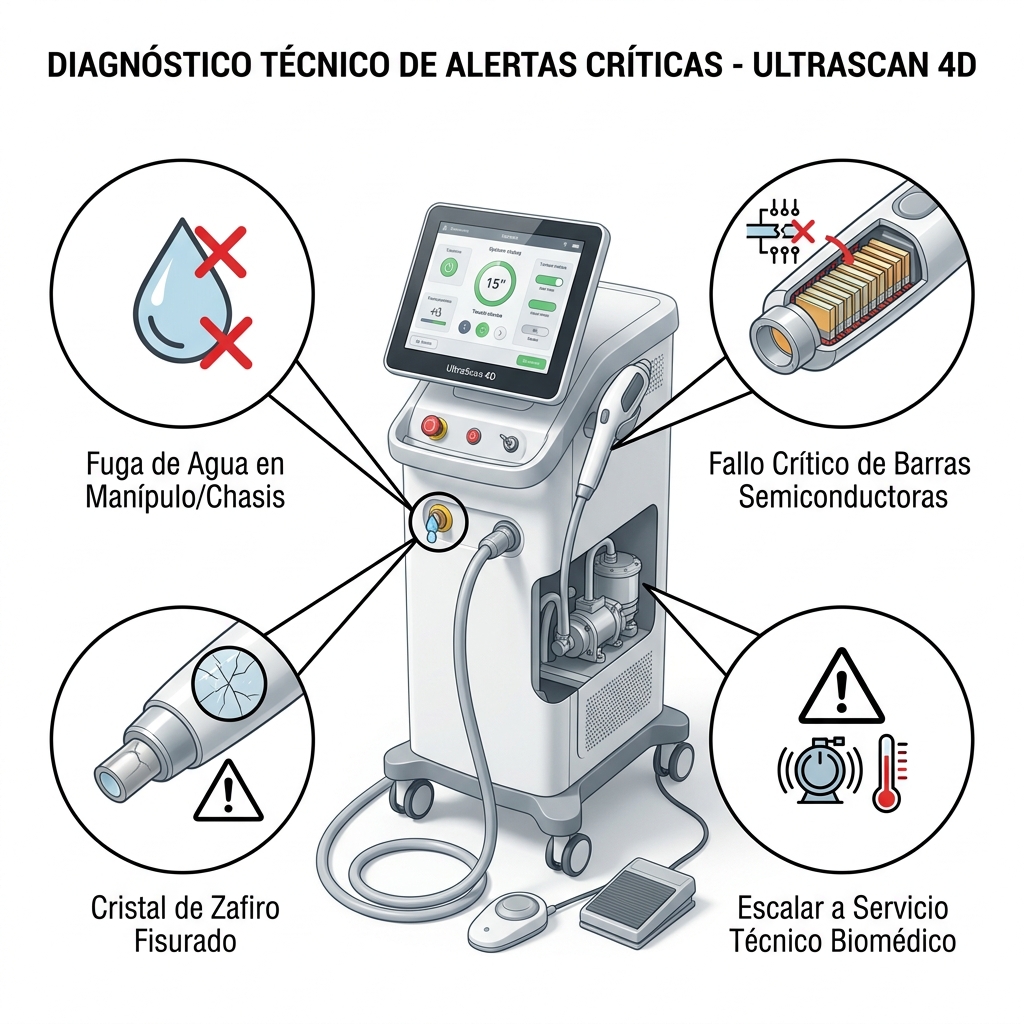

7.3 Parámetros Críticos y Criterios de Escalado al Servicio Técnico Autorizado
El operador deberá suspender el uso del equipo y solicitar inmediatamente el soporte de un ingeniero biomédico autorizado ante cualquiera de las siguientes condiciones no recuperables:
- Fuga visible de agua destilada dentro del manípulo, en la base de la manguera umbilical o bajo el chasis de la consola.
- Mensaje permanente de error en el bus de comunicación interna o fallo en el encendido de barras semiconductoras tras reiniciar el sistema.
- Detección de ruidos anómalos, vibración excesiva en la bomba hidráulica o presencia de olor a quemado / aislamiento degradado.
- Daño físico, fisuras o desprendimiento del cristal de zafiro en cualquiera de los spots intercambiables.
