Láser Erbium YAG 2940nm
Modelo Oficial: SANHE Er:YAG 2940nm • Categoría: Equipos Láser y Luz Pulsada (IPL)
Portada e Índice
MANUAL CLíNICO Y PROTOCOLOS DE TRATAMIENTO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
- Fundamentación Física y Teoría Biológica de Funcionamiento
- Aplicaciones Clínicas, Indicaciones Odontológicas y Selección de Pacientes

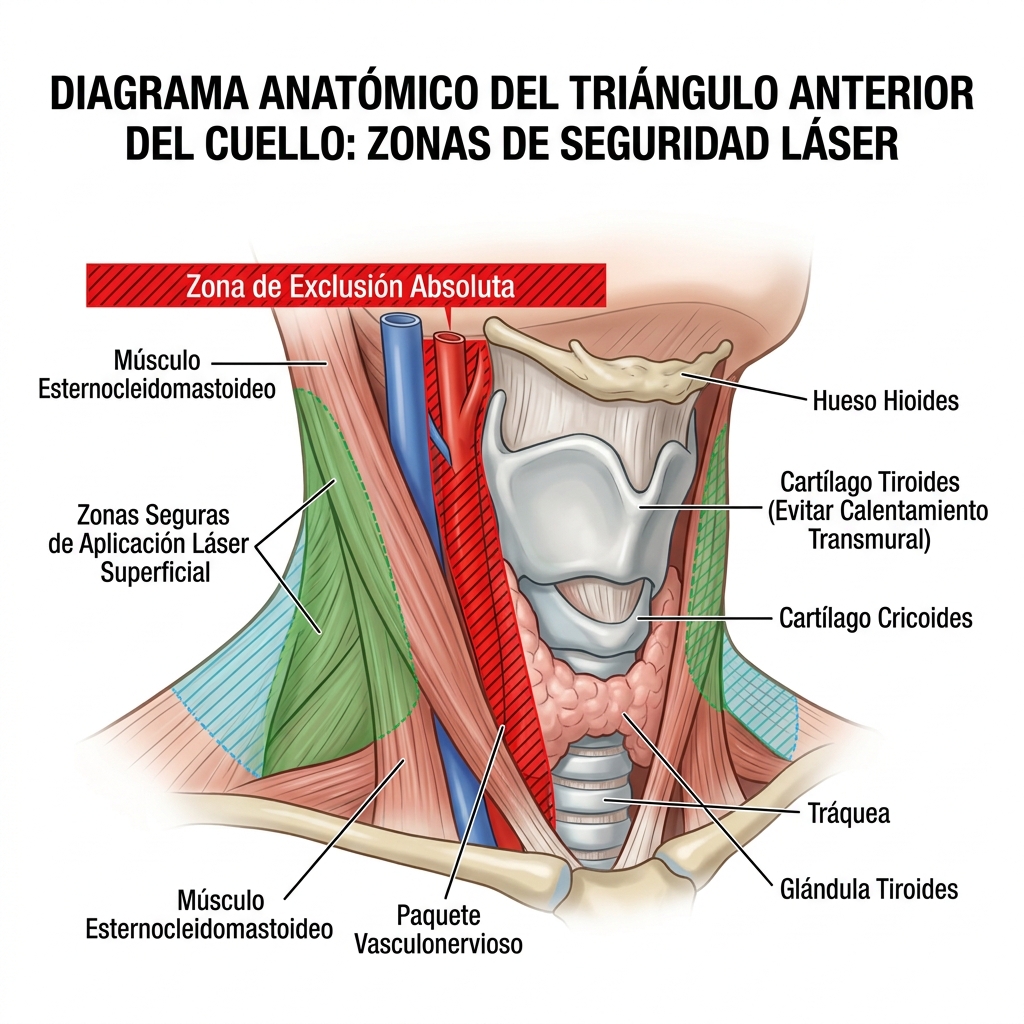

- Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables
- Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
- Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso

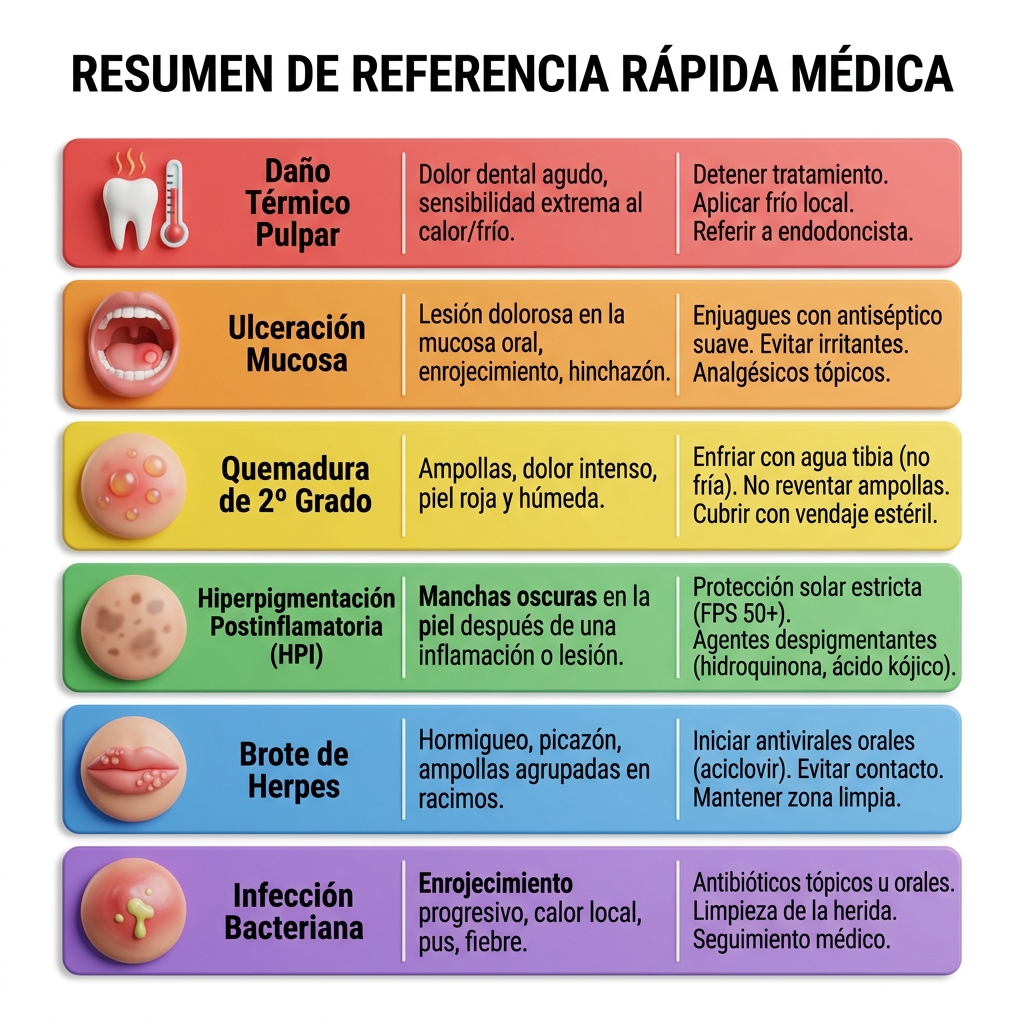

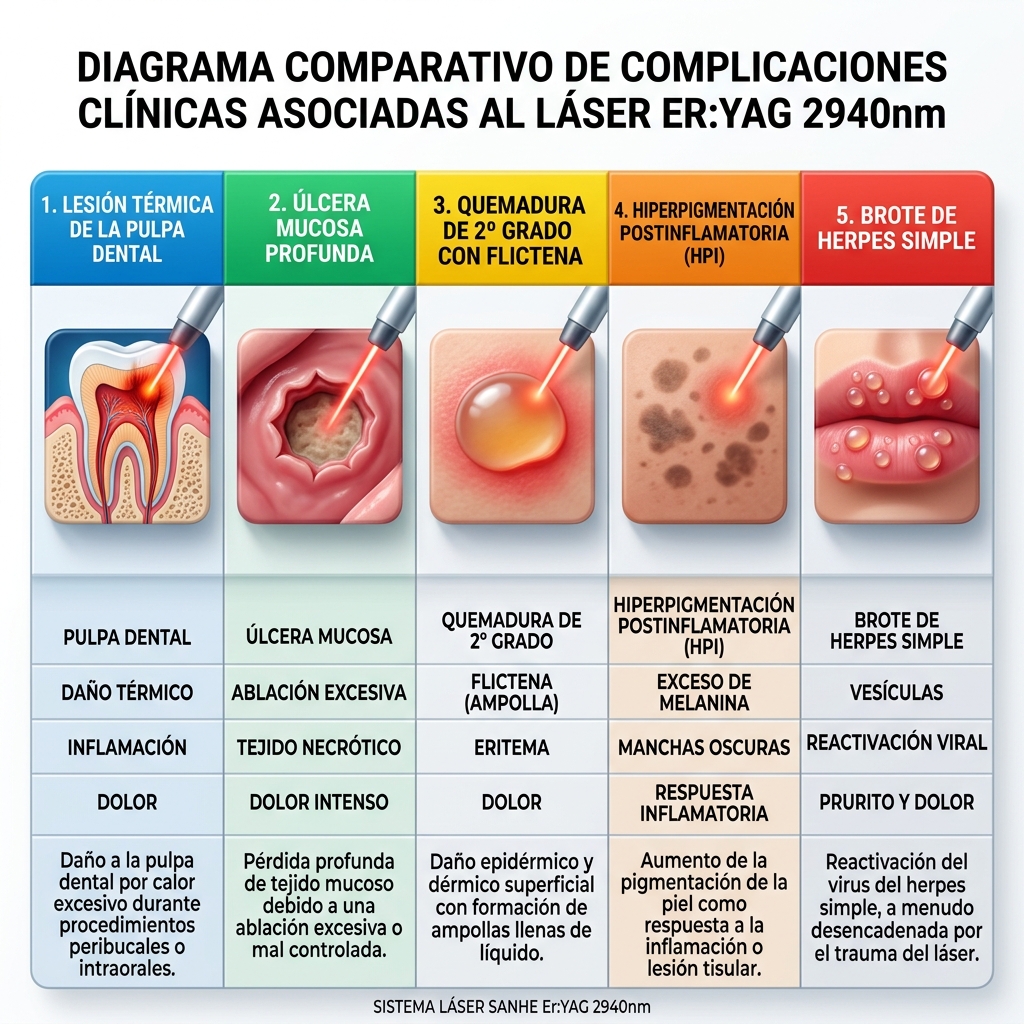

- Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos
- Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Equipo y Accesorios Incluidos

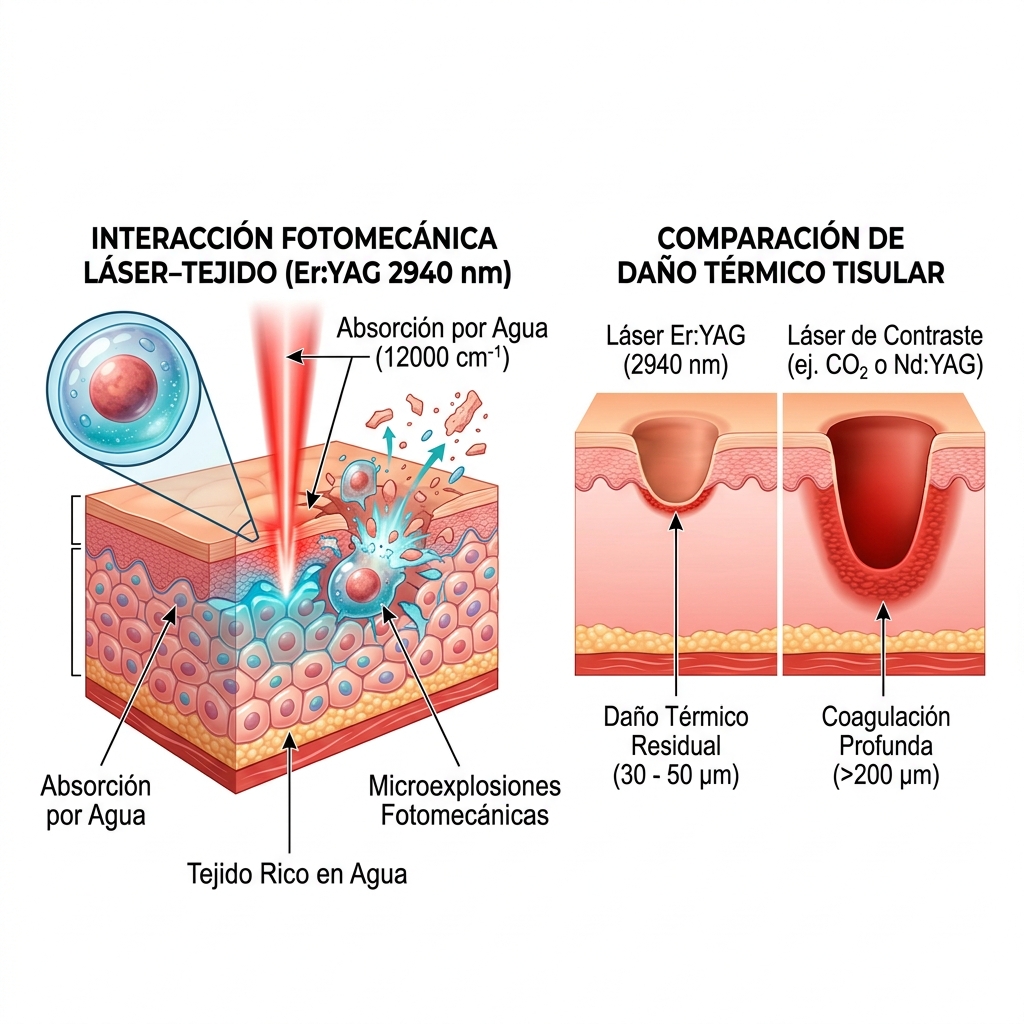

1.1 Fundamentación Biofísica e Interacción Fototérmica de la Longitud de Onda 2940 nm
El sistema de emisión láser de Erbio:Yano-Aluminio-Granate (Er:YAG) operando a una longitud de onda nominal de 2940 nanómetros representa el estándar de oro en la medicina dermatológica y quirúrgica para la fotoablación tisular de alta precisión. La base biofísica de esta tecnología radica en su coincidencia casi perfecta con el pico máximo de absorción infrarroja de la molécula de agua intracelular y extracelular, el cual se sitúa aproximadamente en los 2940 nm con un coeficiente de absorción fotónica cercano a los diez mil centímetros invertidos. Esta afinidad cromófora es casi diez veces superior a la registrada por el láser de dióxido de carbono de diez mil seiscientos nanómetros.

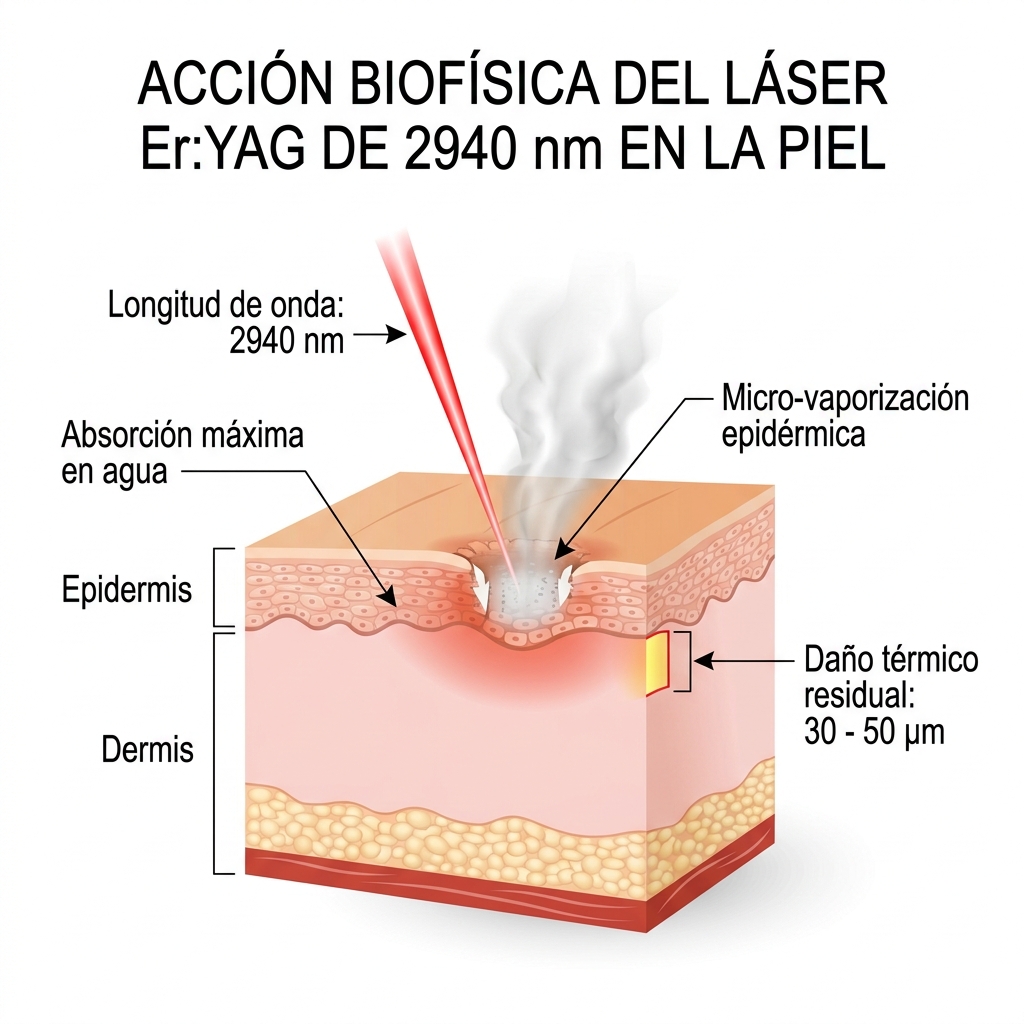

Cuando el haz infrarrojo de 2940 nanómetros impacta sobre la capa córnea y epidermis rica en agua, la energía radiante es captada instantáneamente en los primeros micrómetros de tejido. Esta captación hiperaguda produce una elevación brusca y localizada de la temperatura por encima del punto de ebullición del agua intracelular. Como consecuencia, el fluido citoplasmático experimenta una transición de fase casi instantánea hacia vapor de alta presión, provocando la micro-explosión mecánica y vaporización controlada de las células epidérmicas antes de que el calor pueda conducirse hacia capas más profundas.

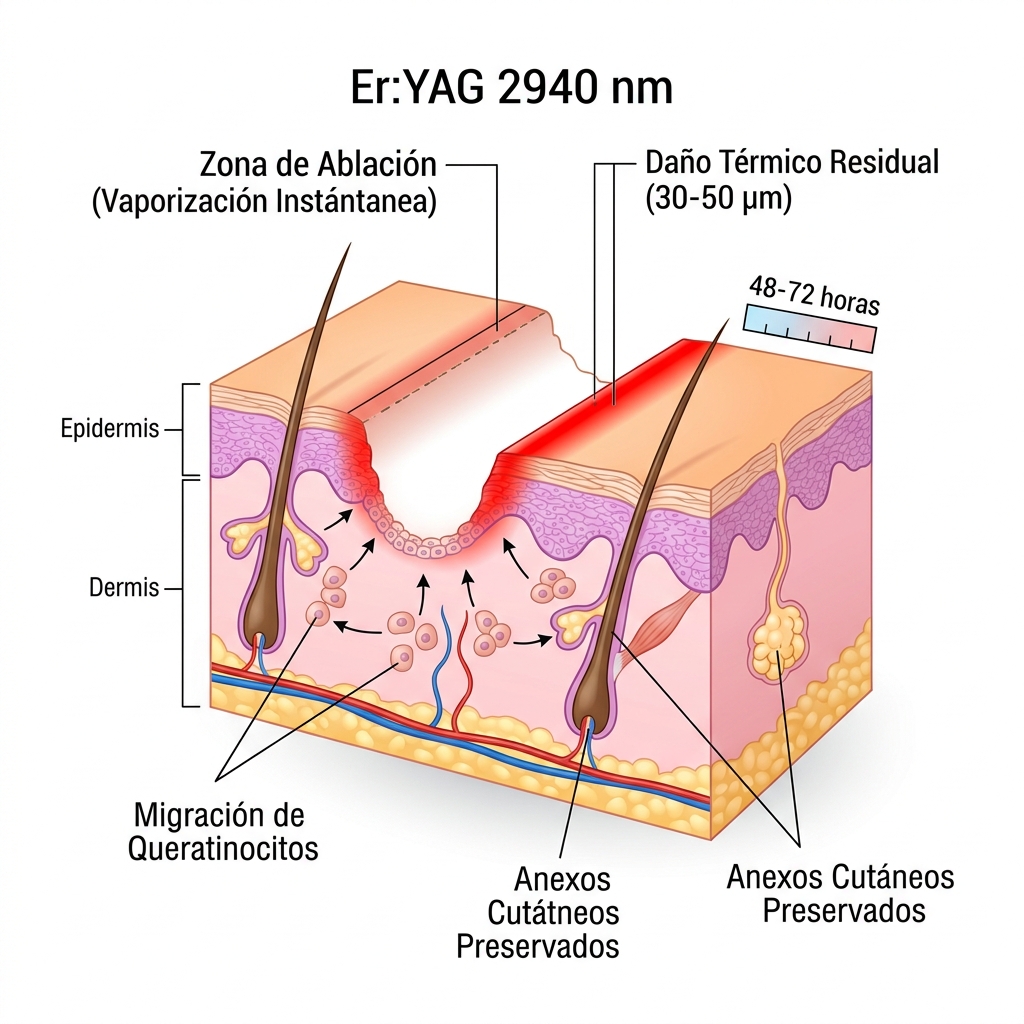

El fenómeno de ablación rápida se traduce en un perfil de daño térmico residual excepcionalmente estrecho, confinado estrictamente entre los treinta y cincuenta micrómetros de profundidad adyacente al lecho quirúrgico. Este comportamiento termodinámico diferencia la tecnología de Erbio:YAG de otros sistemas láseres ablativos convencionales, otorgándole la capacidad distintiva de ejecutar procedimientos conocidos clínicamente como Peeling en Frío o Cold Peeling. En esta modalidad, la remoción estratificada de capas epidérmicas se efectúa con una transferencia de calor tan limitada a los nociceptores de la dermis reticular que la necesidad de anestesia tópica e infiltrativa queda reducida o eliminada por completo.
¿Por qué el coeficiente de absorción por agua de la longitud de onda de 2940 nanómetros permite ejecutar un procedimiento de peeling en frío sin riesgo de necrosis colateral masiva en la dermis profunda? La respuesta radica en que la totalidad de la fluencia entregada es consumida en la latencia de vaporización del agua epidérmica superficial. Al no existir penetración de fotones libres hacia los estratos inferiores, se previene la coagulación vascular extensa, acortando la fase inflamatoria y acelerando la reepitelización cutánea en un período de tres a cinco días.

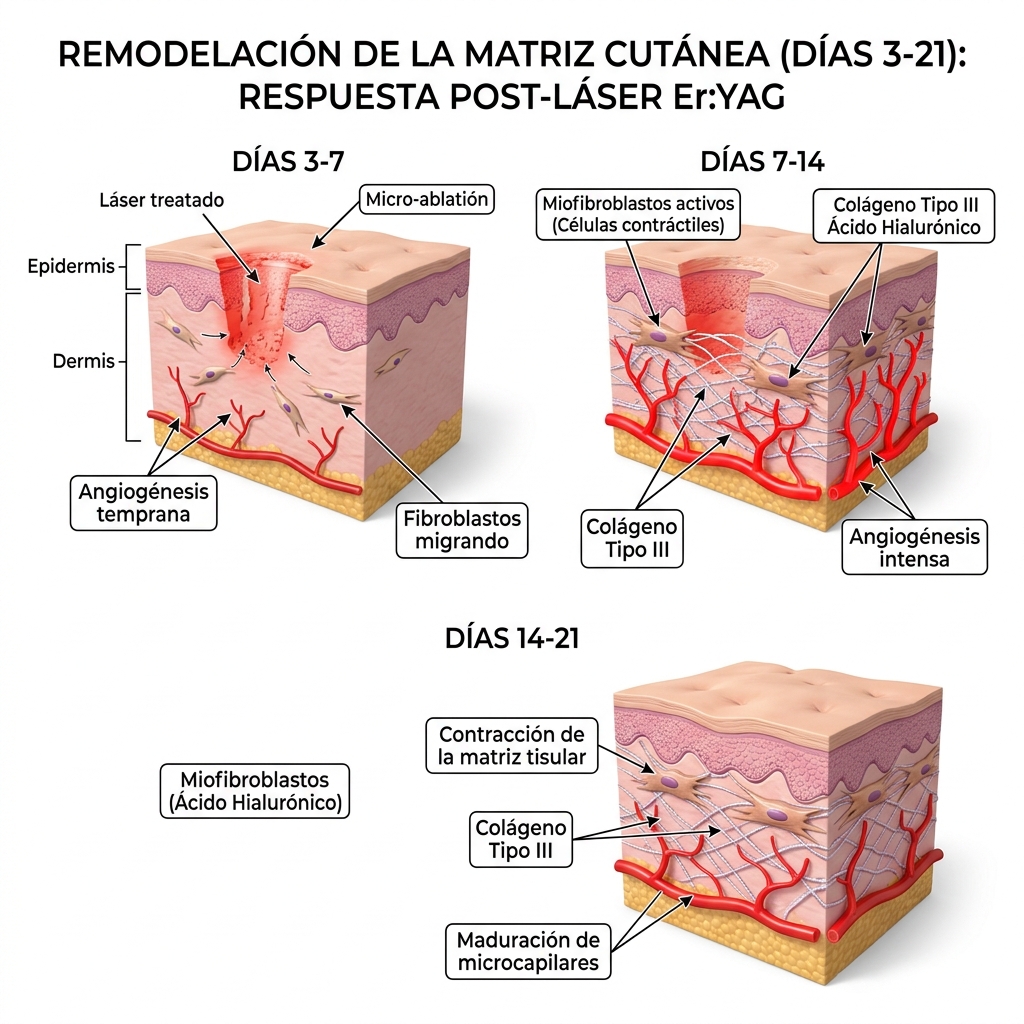

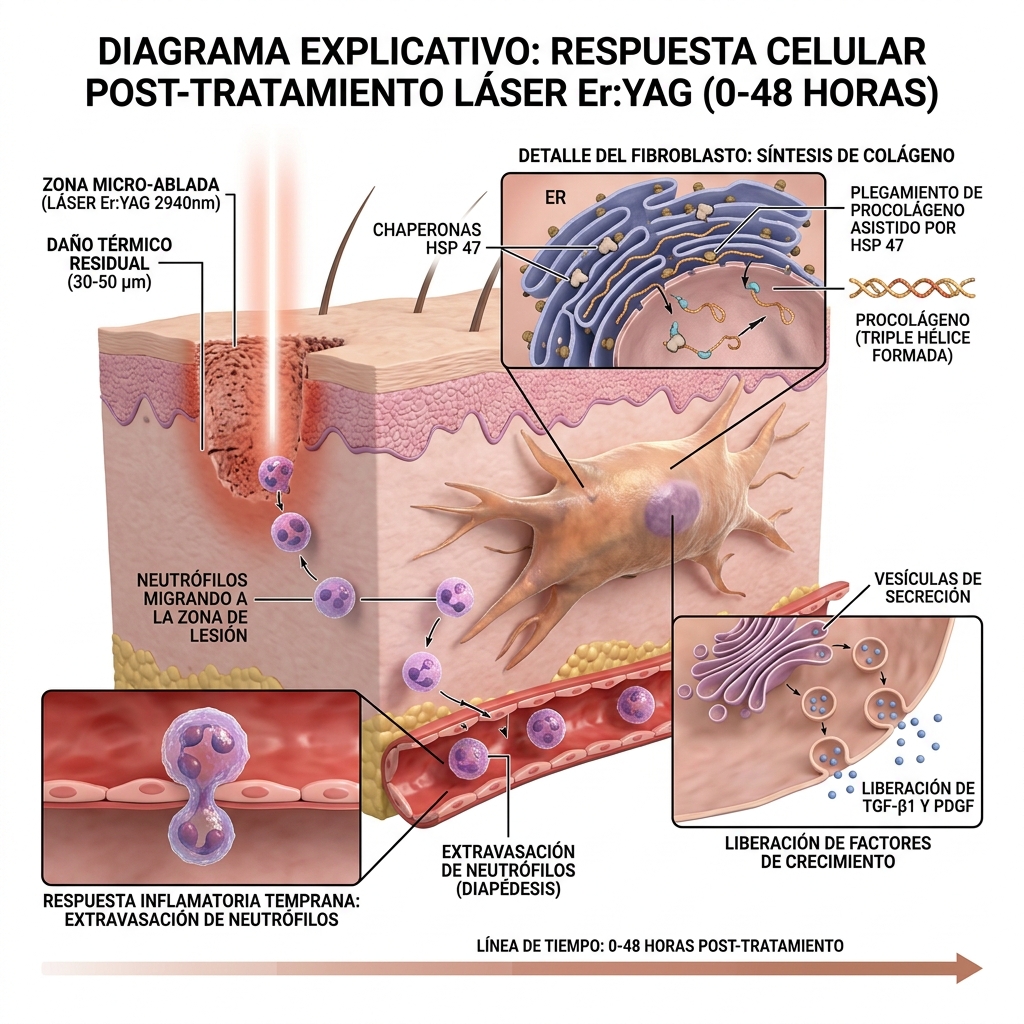

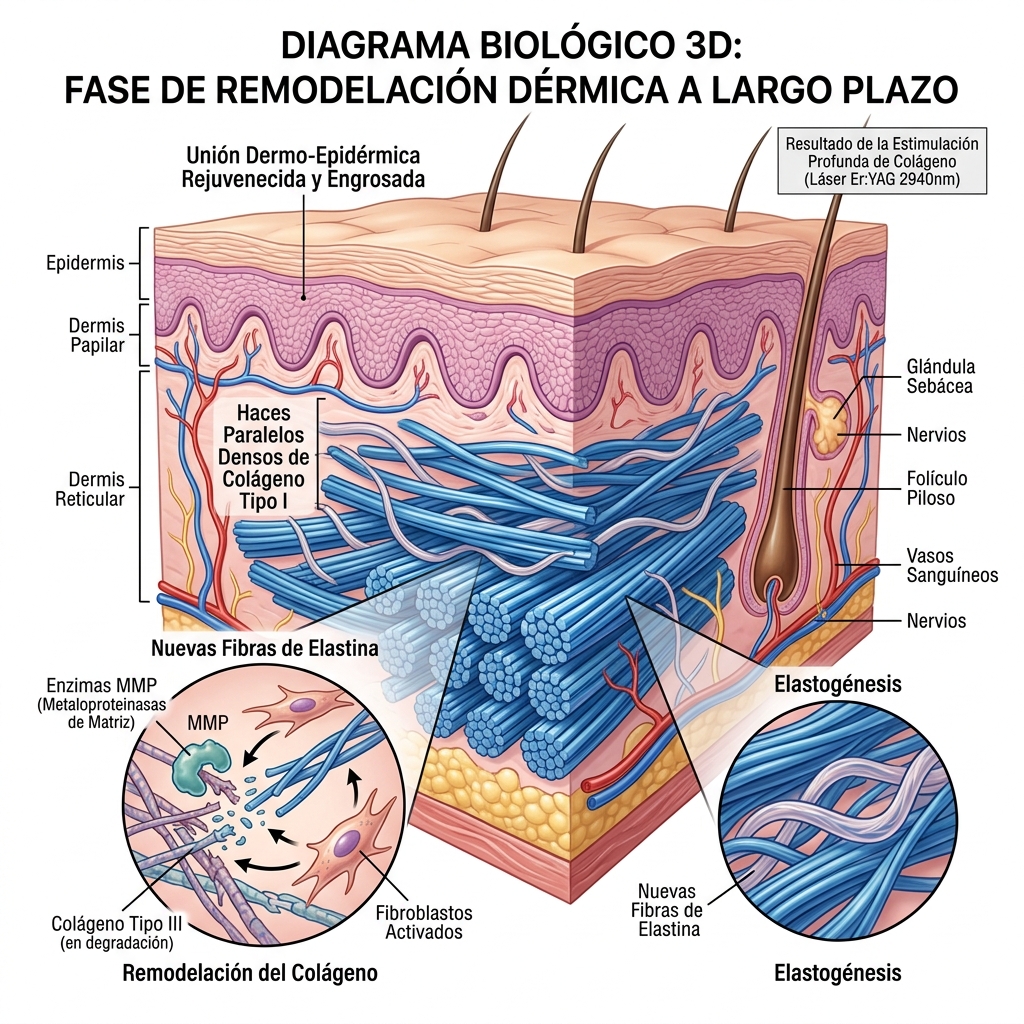

A nivel de la arquitectura dérmica, el daño térmico residual controlado de treinta a cincuenta micrómetros es suficiente para desencadenar una cascada de señalización biológica mediada por proteínas de choque térmico y citocinas pro-inflamatorias reguladas. Este estímulo fisiológico promueve la activación metabólica de los fibroblastos del estroma, promoviendo la síntesis de novo de fibras de colágeno tipo I y tipo III, el remodelado de elastina y el incremento de la matriz extracelular rica en glucosaminoglicanos.
1.2 Especificaciones Técnicas Operativas del Sistema SANHE Er:YAG 2940nm
El modelo SANHE Er:YAG 2940nm se clasifica como una plataforma médica de alta potencia en estado sólido, diseñada para mantener una densidad de flujo energético constante durante jornadas quirúrgicas continuas. A continuación se presentan detalladamente las especificaciones electro-ópticas y físicas del sistema en formato de catálogo parametrizado:
- Tipo de emisor láser: Láser cristalino en estado sólido de Erbium:YAG (Erbio-Yttrium Aluminium Garnet).
- Longitud de onda de emisión: 2940 nanómetros (espectro infrarrojo medio).
- Potencia eléctrica máxima del generador: 3400 Vatios de potencia pico instalada.
- Rango de energía por pulso: Mínimo de 200 milijulios a un máximo de 3000 milijulios (3 Julios puros por pulso emitido).
- Ancho de pulso ajustable: De 100 a 1500 microsegundos, permitiendo modular la relación entre fotoablación pura y fototermólisis fraccionada.
- Frecuencia de repetición de disparo: Regulable desde 1 Hertz hasta 10 Hertz en modo dinámico o continuo.
- Profundidad del límite de daño térmico residual: Comprendido estrictamente entre 30 y 50 micrómetros.
- Mecanismo de transmisión del haz: Brazo óptico articulado de 7 articulaciones rotatorias con espejos dicroicos de alta reflectividad.
- Interfaz de control operativamente inteligente: Pantalla táctil capacitiva a color de 15.6 pulgadas de alta resolución.
- Módulo de refrigeración interna: Sistema dual combinado de aire forzado y circuito cerrado de agua desmineralizada de alto flujo.
- Configuración del punto de impacto focal: Diámetros de spot de 2 a 3 milímetros (R11), 4 a 5 milímetros (R12), 6 a 7 milímetros (R13) y modalidad de escaneo fraccionado.
- Requerimientos de suministro eléctrico: Voltaje selector automático de 110 Vatios / 220 Vatios a frecuencias de 50 Hertz / 60 Hertz.
- Estructura del chasis: Consola vertical con ruedas omnidireccionales de alta movilidad y bloqueo de posición.

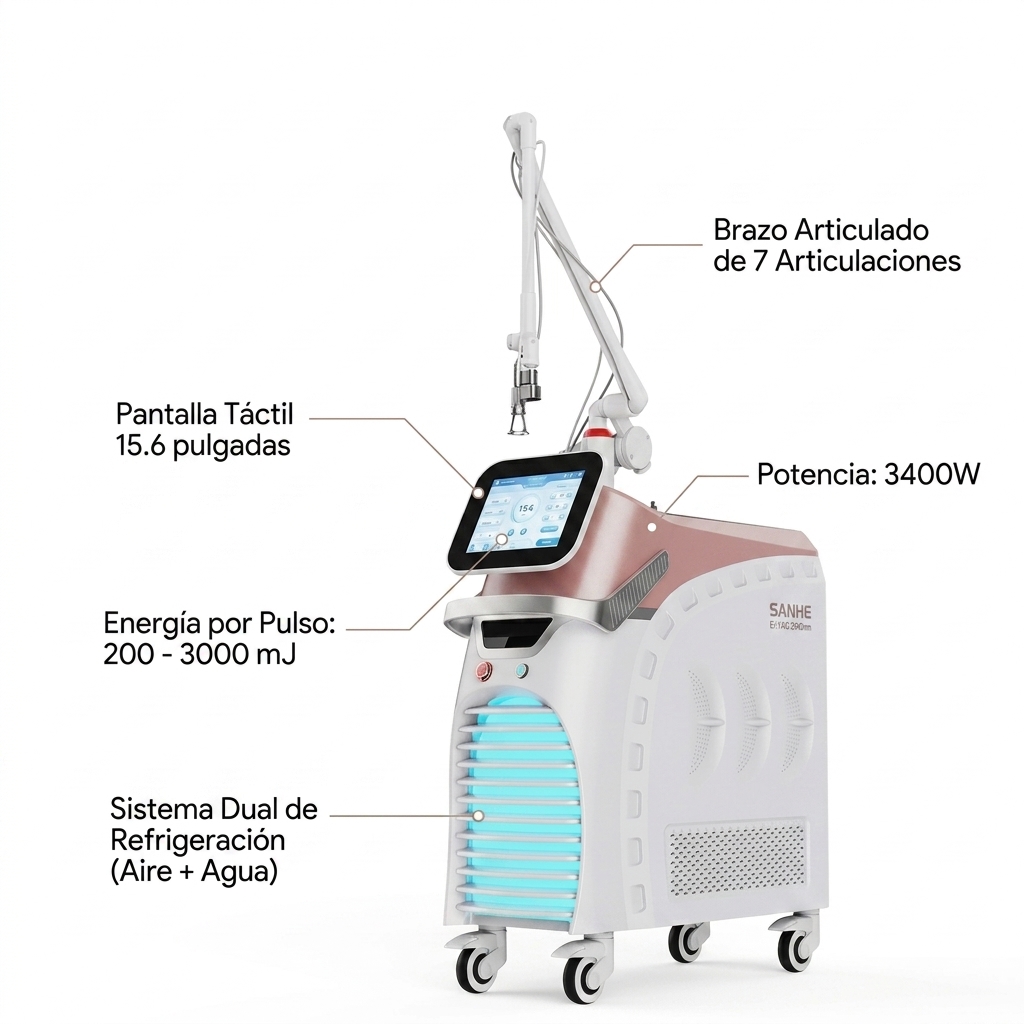

1.3 Análisis Estructural de la Consola, Interfaz y Subsistema de Conducción Óptica

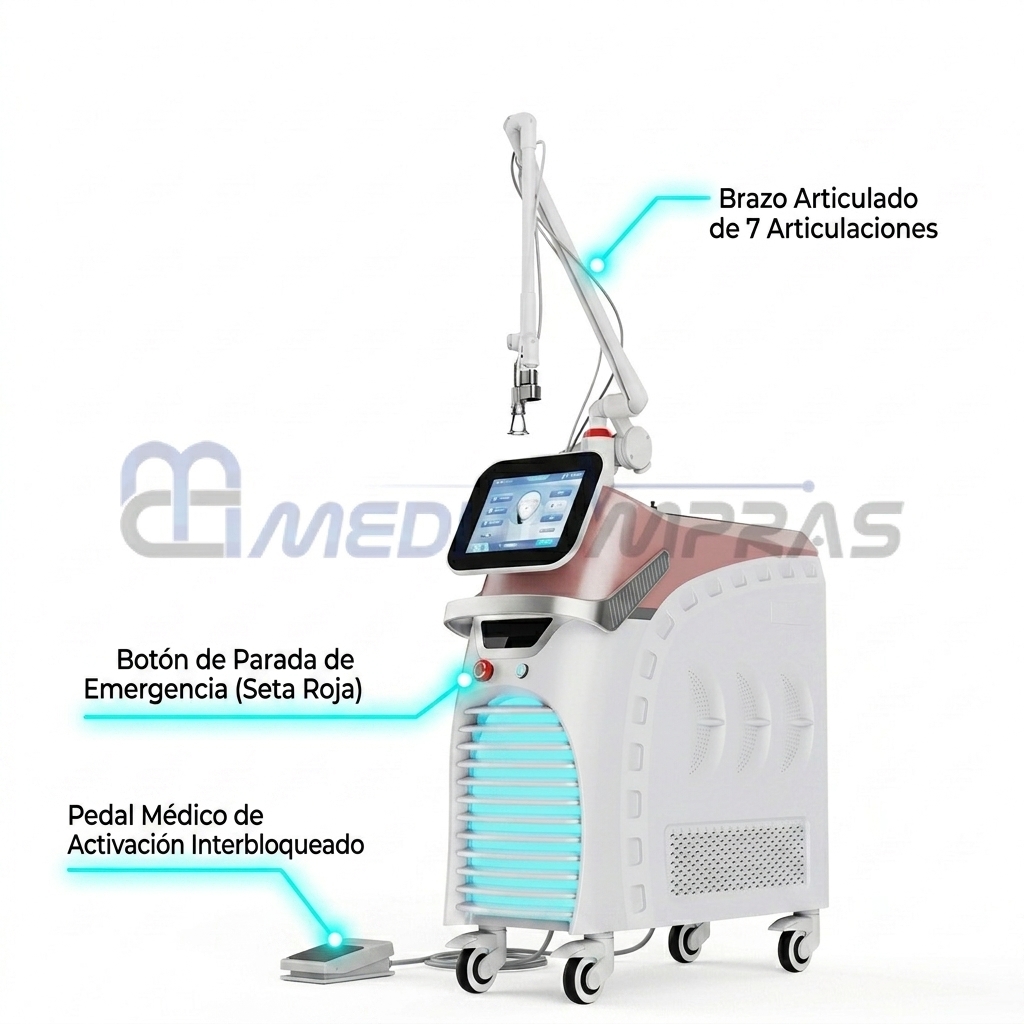

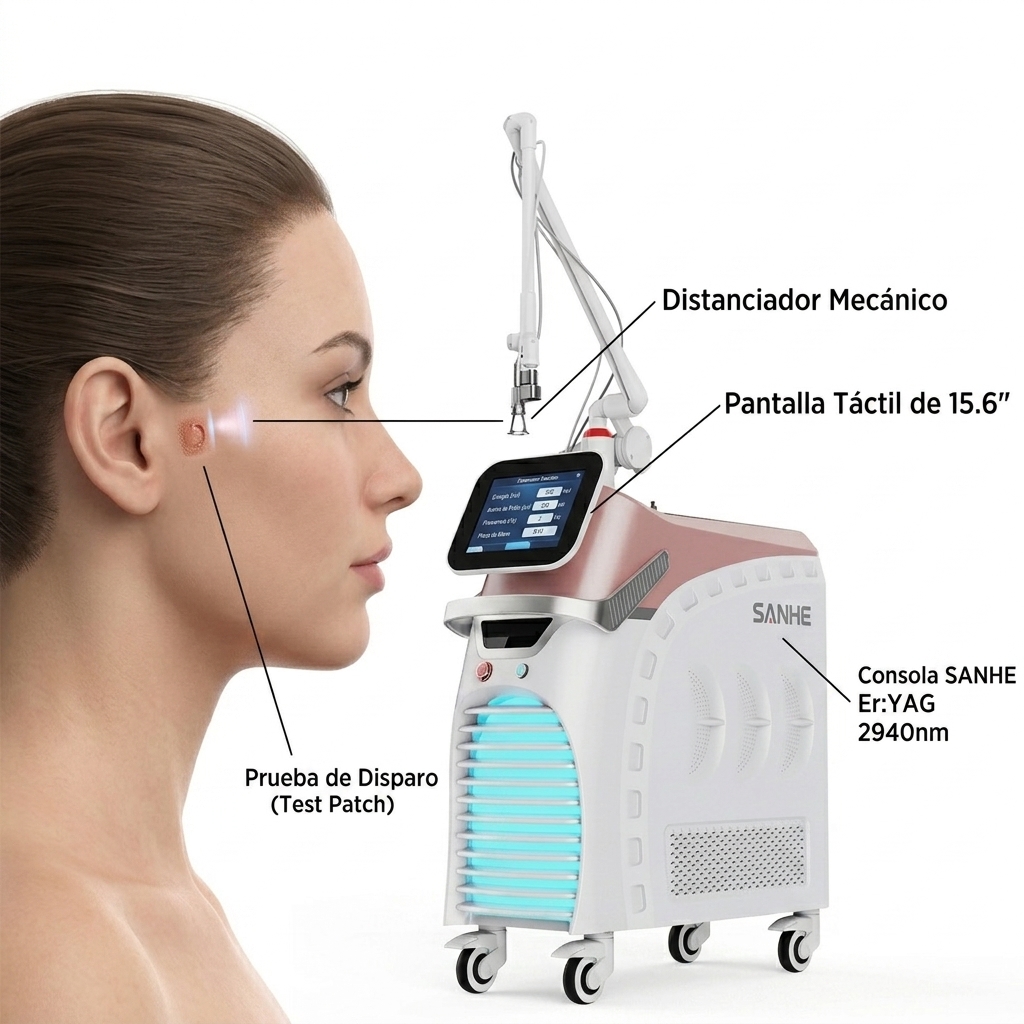

El diseño exterior de la consola SANHE Er:YAG 2940nm ha sido configurado bajo criterios de ingeniería biomédica y ergonomía clínica avanzada. El chasis principal presenta una arquitectura tipo torre monolítica fabricada en polímeros termoplásticos de grado médico de alta resistencia química e impacto mecánico, complementada por paneles estructurales metálicos en acabado blanco satinado con acentos cromáticos en tono metálico oro rosa (rose gold).

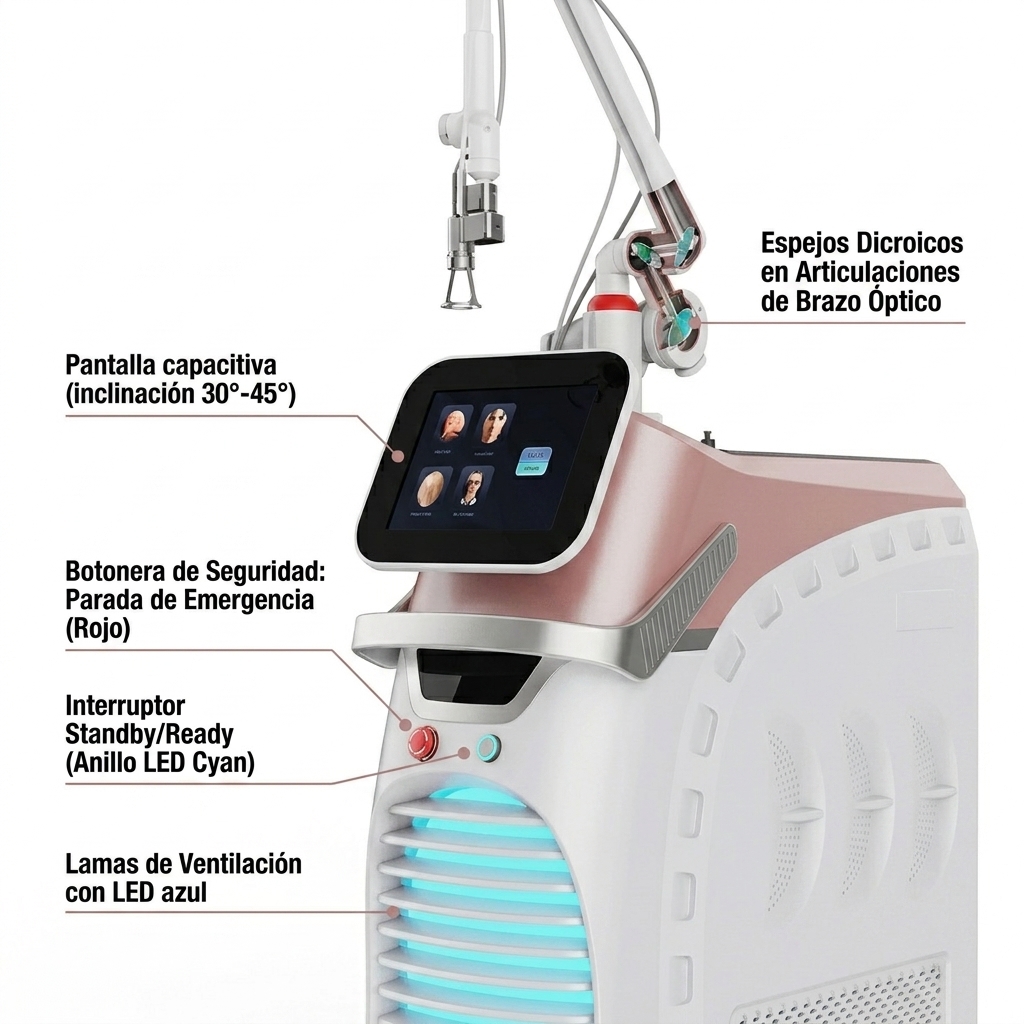

En la cúspide de la unidad se encuentra la interfaz hombre-máquina, consistente en una pantalla táctil de 15.6 pulgadas enmarcada por un bisel protector aerodinámico con una inclinación fija ergonométrica orientada entre 30 y 45 grados respecto a la vertical. Esta angulación asegura la visibilidad directa de los parámetros operativos por parte del médico capacitado, independientemente de si la sesión se ejecuta en posición bipedestada o sedente. La interfaz gráfica proyecta menús interactivos categorizados por áreas anatómicas, profundidad de tratamiento deseada y selección directa de fluencias y anchos de pulso.
Ubicados en la sección inmediatamente inferior a la pantalla táctil, se disponen los mandos de control crítico y seguridad activa del equipo:
- Parada de emergencia quirúrgica: Localizada a la izquierda del panel frontal, se trata de una seta física de seguridad en color rojo sobre fondo circular. Al ser presionada, interrumpe de inmediato el circuito de alimentación del condensador principal del láser.
- Interruptor de encendido y estado de reserva: Situado a la derecha de la parada de emergencia, es un botón de pulso metálico retroiluminado por un anillo LED de color cian brillante que indica el estado operacional (Standby o Ready).
- Rejilla activa de ventilación e iluminación bioclínica: La sección frontal inferior de la consola integra un sistema de lamas horizontales de disipación térmica. Este conjunto aloja un módulo de iluminación LED interno de color azul cian/turquesa que actúa simultáneamente como indicador estético y de presencia de energización en la unidad.
- Paneles laterales de disipación térmica: Presentan tres hendiduras aerodinámicas incisas en la parte media superior y una rejilla en panal de abejas en la parte inferior, optimizando el flujo de aire generado por los radiadores del sistema de refrigeración de agua e intercambiadores de calor.
El brazo articulado de transmisión óptica representa el componente crítico de acoplamiento entre la cavidad láser interna y las piezas de mano del operador. Este brazo se compone de siete articulaciones mecánicas (7-joint articulated arm) construidas en aleación ligera anodizada en color blanco. Dentro de cada codo articulado se posiciona un espejo dicroico pulido con precisión nanométrica, diseñado para reflejar la longitud de onda de 2940 nm con una pérdida de luminancia inferior al uno por ciento. Para evitar la fatiga muscular del clínico, el brazo incorpora un sistema exterior de tensores y cables de contrapeso balanceados que anulan el peso propio del conjunto, permitiendo desplazamientos tridimensionales indoloros durante procedimientos prolongados.
1.4 Inventario Exhaustivo y Ficha Técnica de Piezas de Mano y Accesorios
Para garantizar la versatilidad de la plataforma en procedimientos quirúrgicos, dermatológicos y de medicina estética, el sistema incorpora un grupo de componentes ópticos intercambiables mediante roscas mecánicas estancas. A continuación se desglosan las características técnicas y la función anatómica de cada accesorio incluido:

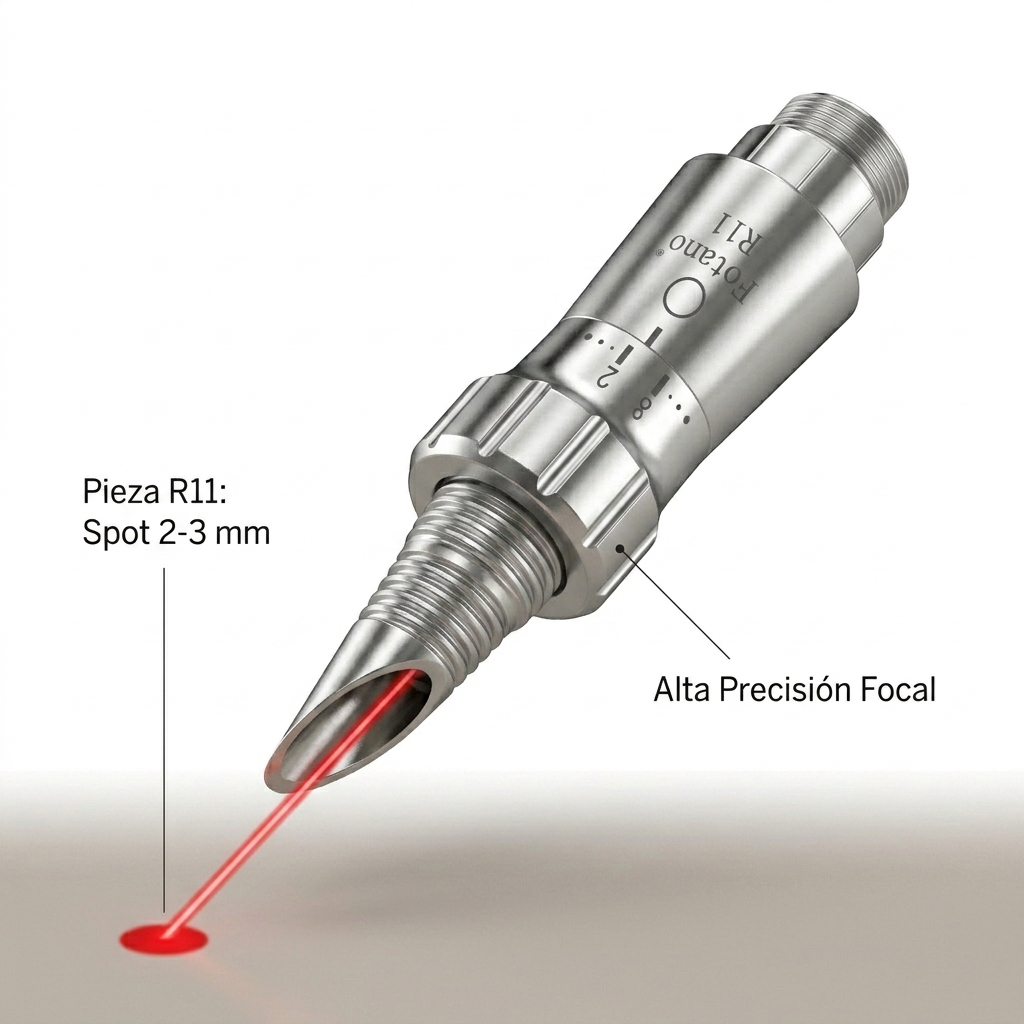

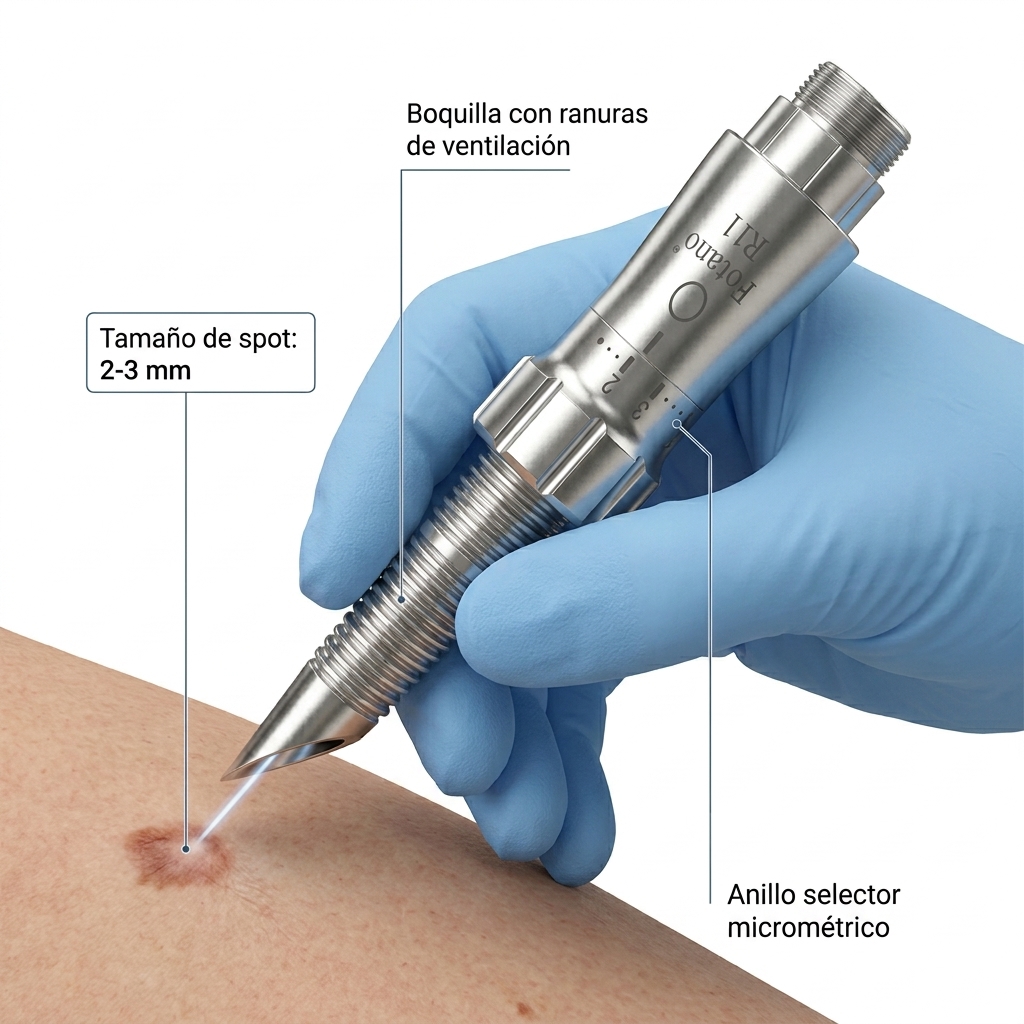

[ARCHIVO VISUAL: file_6a7cb07daadfe0.40180132.jpg]Pieza de Mano de Precisión Focalizada R11 (Tamaño de Spot 2-3 mm)
- Denominación técnica oficial: Pieza de mano de alta densidad de energía modelo R11.
- Rango de tamaño de punto: Ajustable de 2 a 3 milímetros de diámetro.
- Sistema de acople: Rosca métrica metálica de precisión para integración al extremo distal del brazo articulado.
- Materiales de construcción: Acero inoxidable de grado quirúrgico recubierto de níquel-cromo, con elementos ópticos internos de cuarzo revestido para alta reflectancia en el infrarrojo medio.
- Mecanismo de ajuste focal: Anillo giratorio de selección micrométrica graduado con marcas numéricas visibles que permiten calibrar la colimación del haz.
- Estructura distal: Punta biselada con patrones de ranuras horizontales que favorecen la ventilación del vapor de ablación y proporcionan un tope mecánico de contacto tisular.
- Indicación clínica principal: Indicada para procedimientos que demandan una ablación focalizada de extrema precisión, tales como la remoción de queratosis seborreicas, papilomas cutáneos, cicatrices de acné profundas (ice-pick), nevosis epidérmicas y rejuvenecimiento localizado de arrugas periorbitarias y peribucales finas.

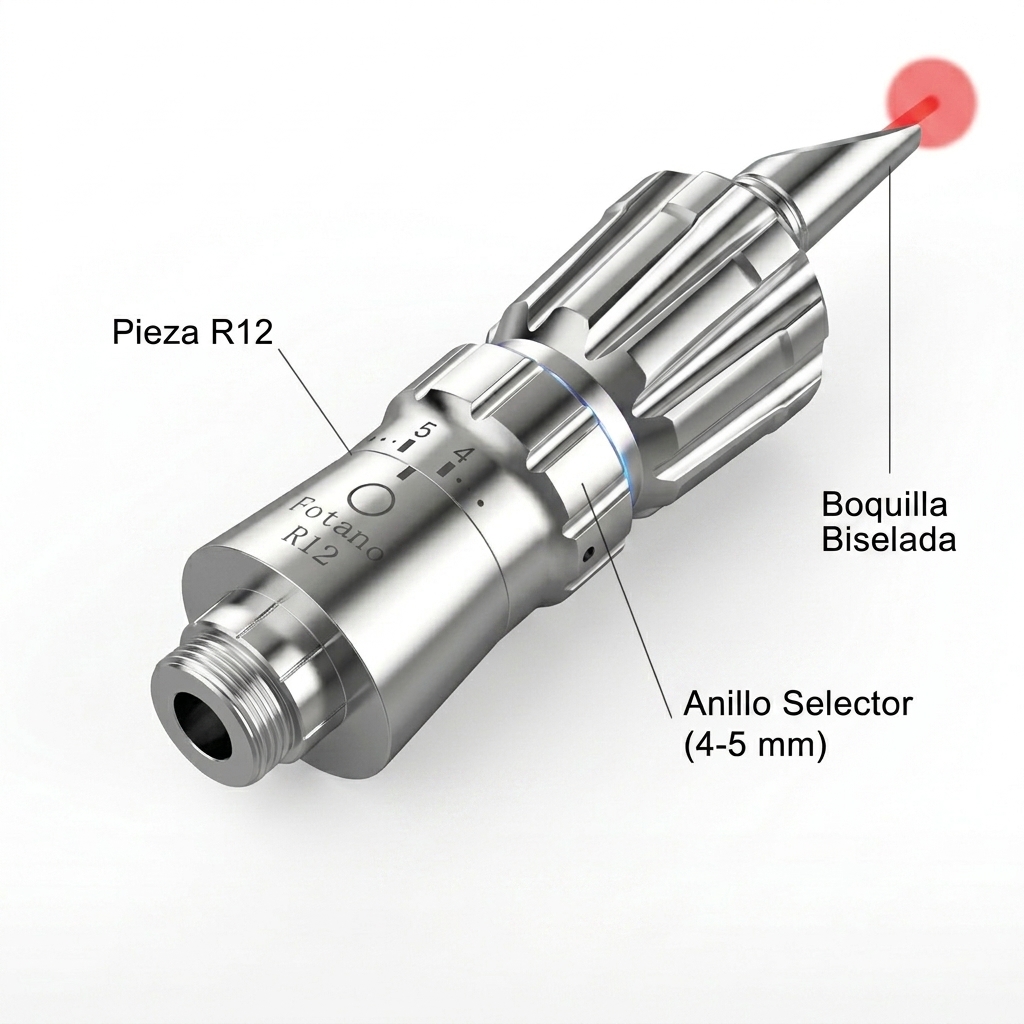

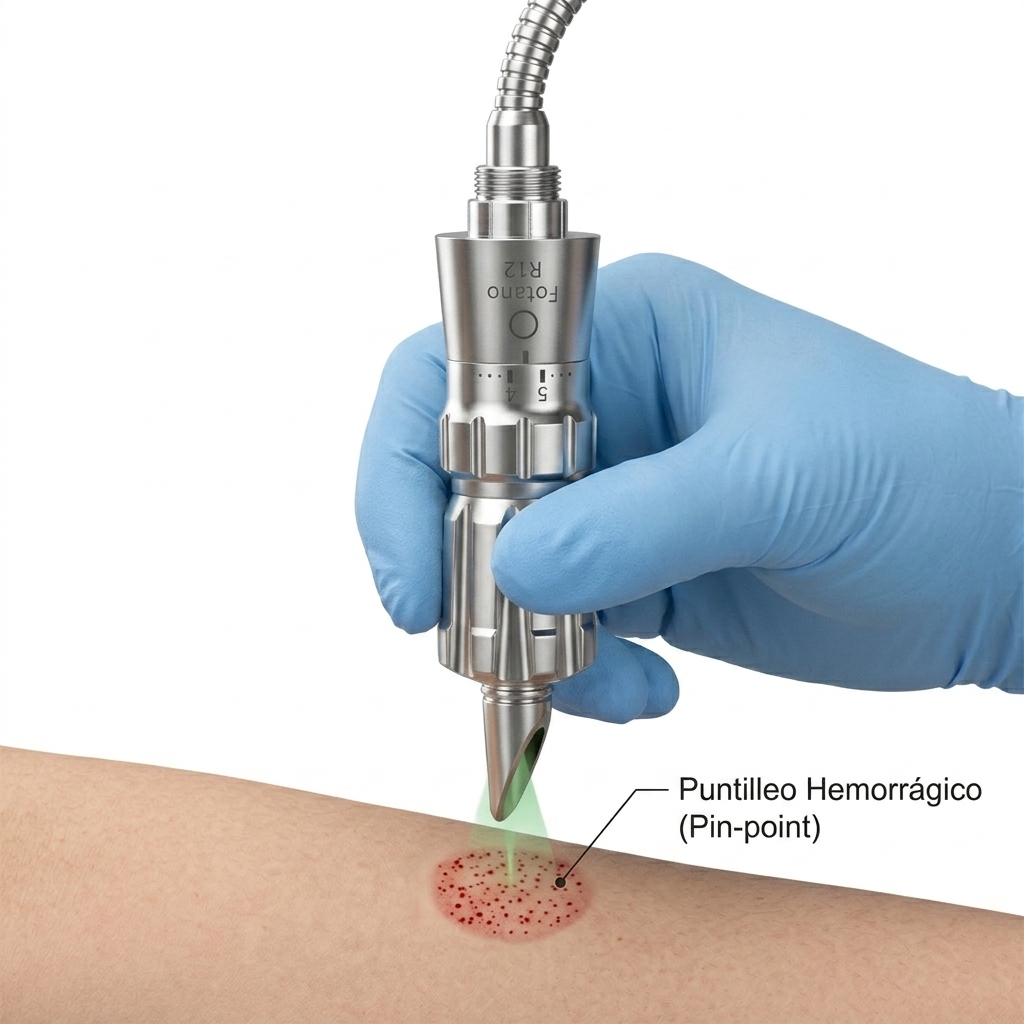

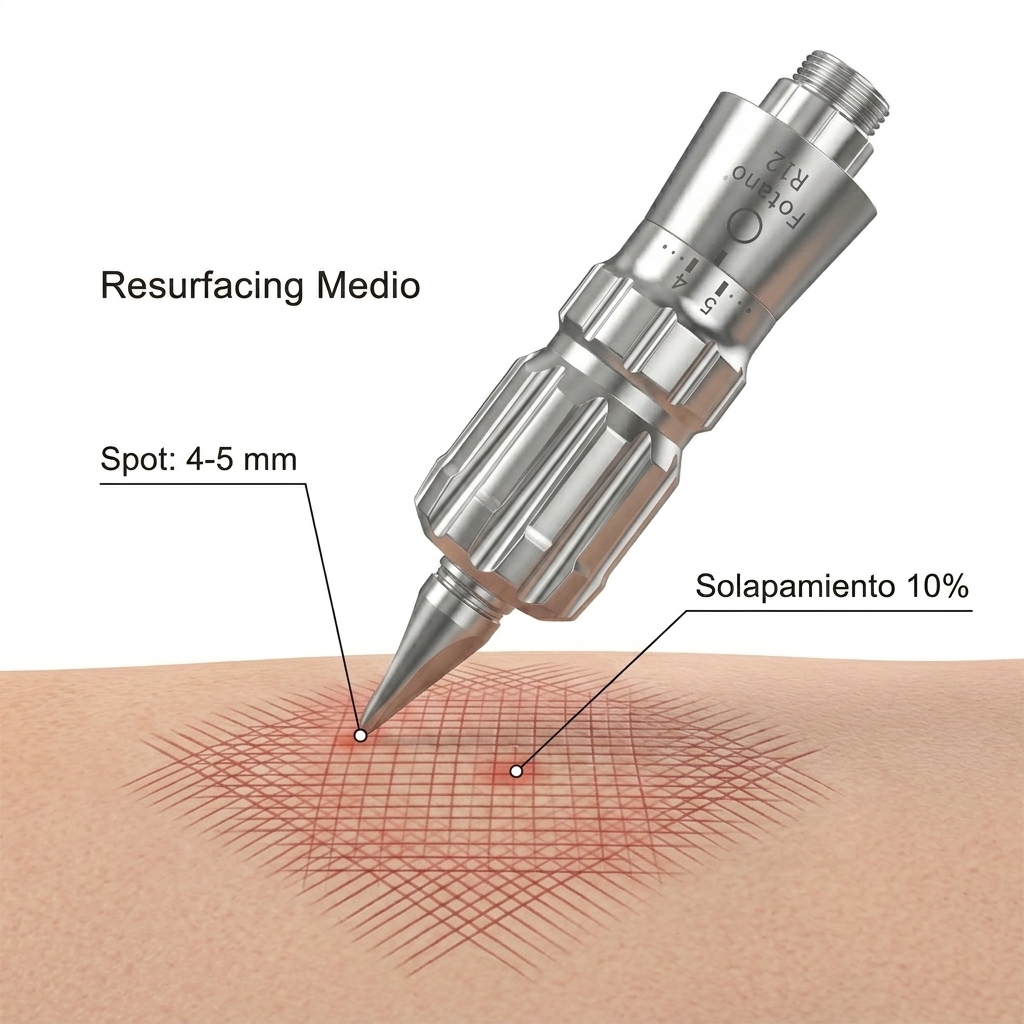

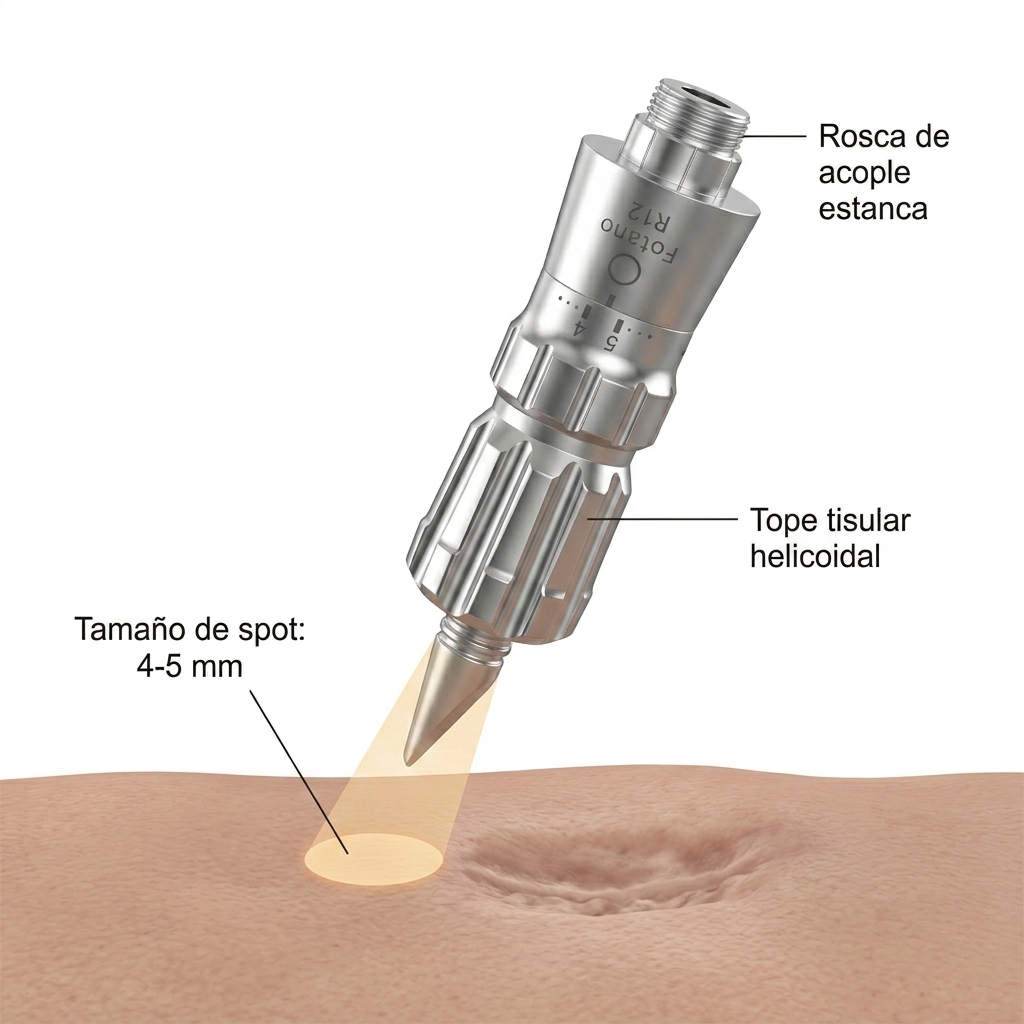

[ARCHIVO VISUAL: file_6a7cb07cc9fce1.21676173.jpg]Pieza de Mano Intermedia R12 (Tamaño de Spot 4-5 mm)
- Denominación técnica oficial: Pieza de mano de cobertura intermedia modelo R12.
- Rango de tamaño de punto: Calibrable entre 4 y 5 milímetros de diámetro.
- Sistema de acople: Rosca posterior macho estanca con sellado óptico antipolvo.
- Materiales de construcción: Aleación metálica pulida de acabado cromo-plateado con empuñadura ergonómica estriada de alta adherencia.
- Componentes ópticos integrados: Lentes de cuarzo cristalino de alta pureza optimizadas para transmitir la fluencia del pulso de 2940 nm sin aberración esférica.
- Diseño del tope tisular: Boquilla espaciadora biselada con textura de ranuras helicoidales que garantizan el paralelismo entre la lente y la superficie cutánea.
- Indicación clínica principal: Herramienta versátil utilizada para el tratamiento de cicatrices atróficas de mayor extensión, secuelas quirúrgicas, fotorrejuvenecimiento de mejillas, frente y escote, así como procedimientos de estiramiento suave (Soft Lifting) periocular.
[ARCHIVO VISUAL: file_6a7cb07f6bc8f3.41427987.jpg]Pieza de Mano de Cobertura Amplia R13 (Tamaño de Spot 6-7 mm)
- Denominación técnica oficial: Pieza de mano de gran diámetro modelo R13.
- Rango de tamaño de punto: Calibrable entre 6 y 7 milímetros de diámetro.
- Sistema de acople: Conector roscado de alta rigidez para alineación óptica con el brazo de 7 articulaciones.
- Mecanismo de calibración: Anillo selector giratorio grabado con los numerales '6' y '7', dotado de un retén de fijación mecánica para evitar descalibraciones accidentales por vibración.
- Geometría de la puntera: Cono metálico biselado con disipador pasivo de temperatura para evacuar la energía calórica sobrante.
- Indicación clínica principal: Optimizada para la ejecución de tratamientos rápidos en zonas corporales o faciales extensas. Es la pieza de elección para el Cold Peeling epidérmico completo, homogeneización de tono cutáneo, atenuación de hiperpigmentaciones superficiales y pulido dermoepidérmico de cara, cuello, escote y manos.

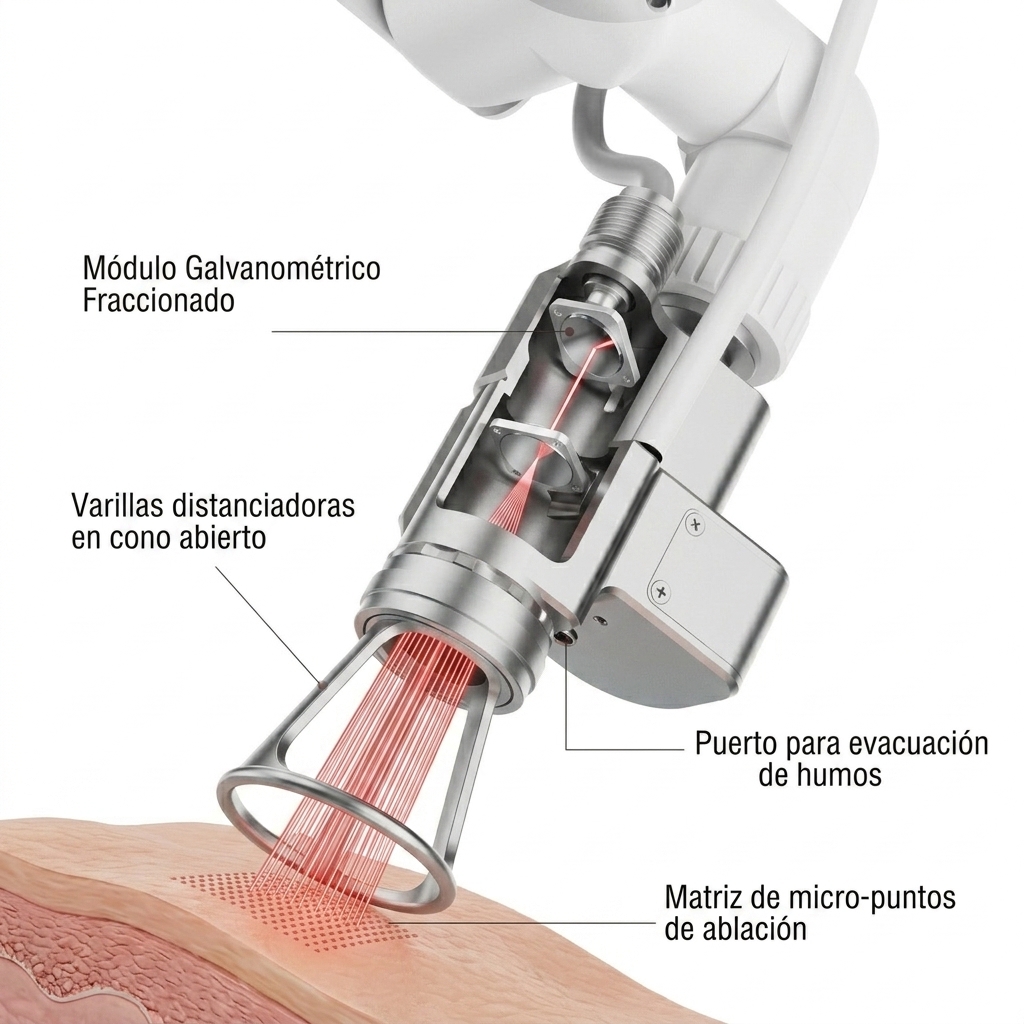

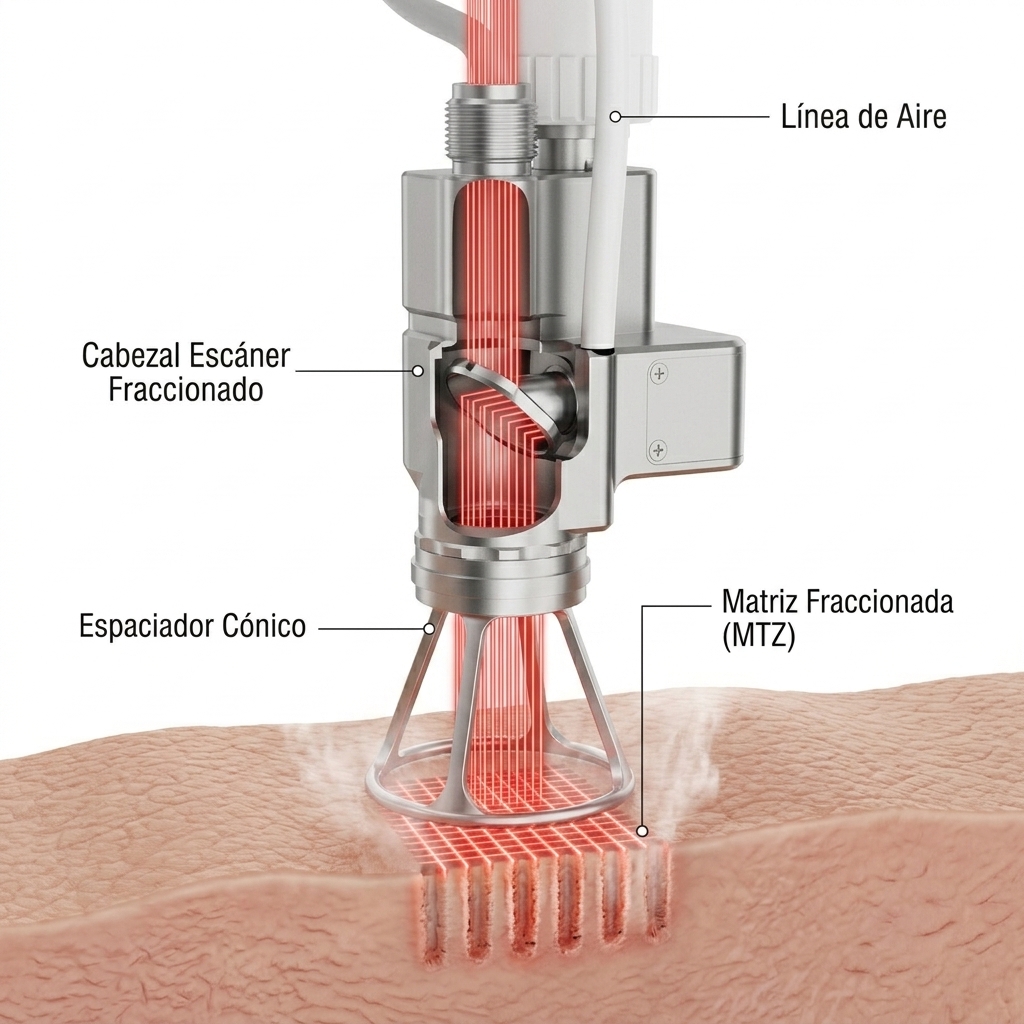

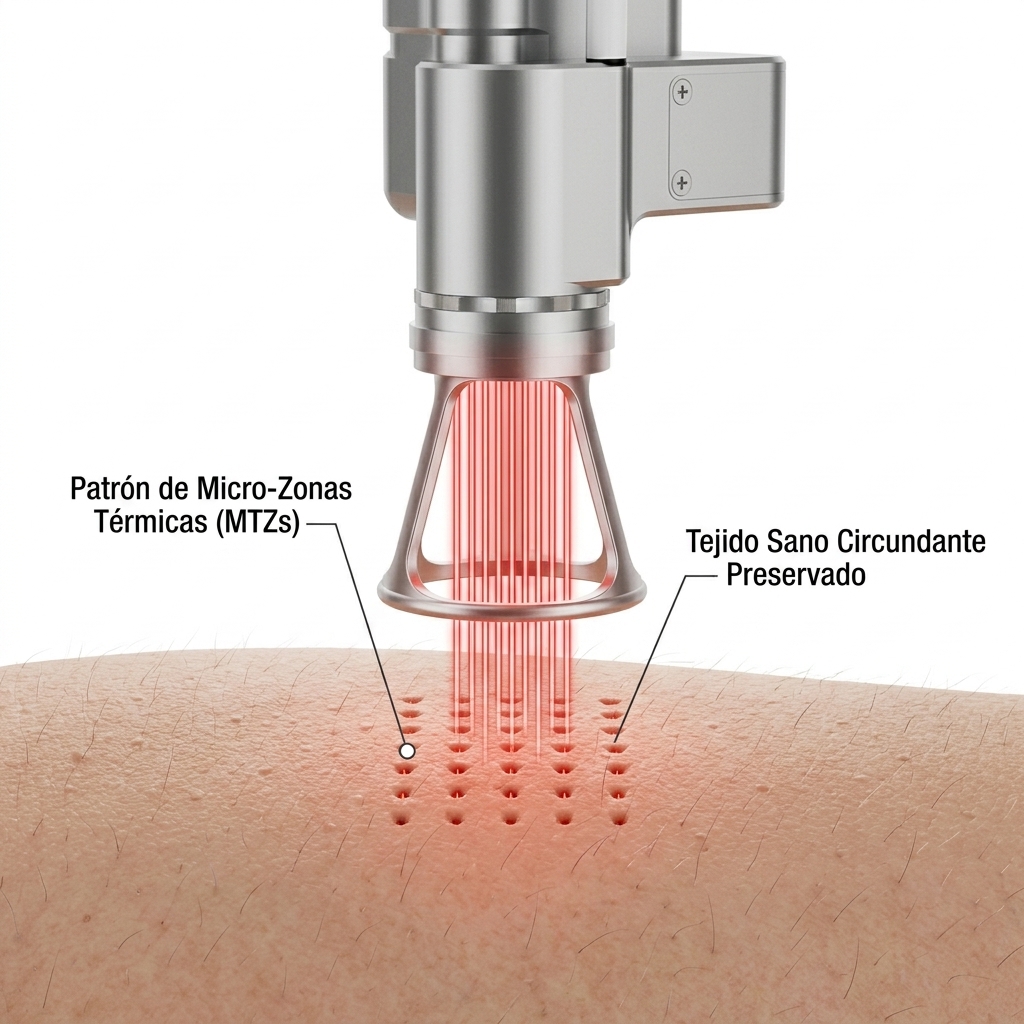

[ARCHIVO VISUAL: file_6a7cb07e8b4e54.08985990.jpg]Cabezal Escáner Fraccionado (Scan Head Opcional)
- Denominación técnica oficial: Módulo de escaneo fraccionado con sistema galvanométrico de alta velocidad.
- Estructura mecánica: Cuerpo prismático compacto de aluminio de aviación anodizado en tono plata mate, provisto de una tapa lateral de mantenimiento sujeta por microtornillos de precisión.
- Mecanismo óptico interno: Pareja de espejos galvánicos controlados por microprocesador que deflactan el haz de 2940 nm en matrices geométricas fraccionadas (cuadrados, rectángulos, círculos).
- Accesorios distanciadores: Incorpora una puntera metálica en cono abierto sustentada por varillas de acero inoxidable que actúan como tope de foco mientras permiten la salida libre del penacho de vaporización cutánea.

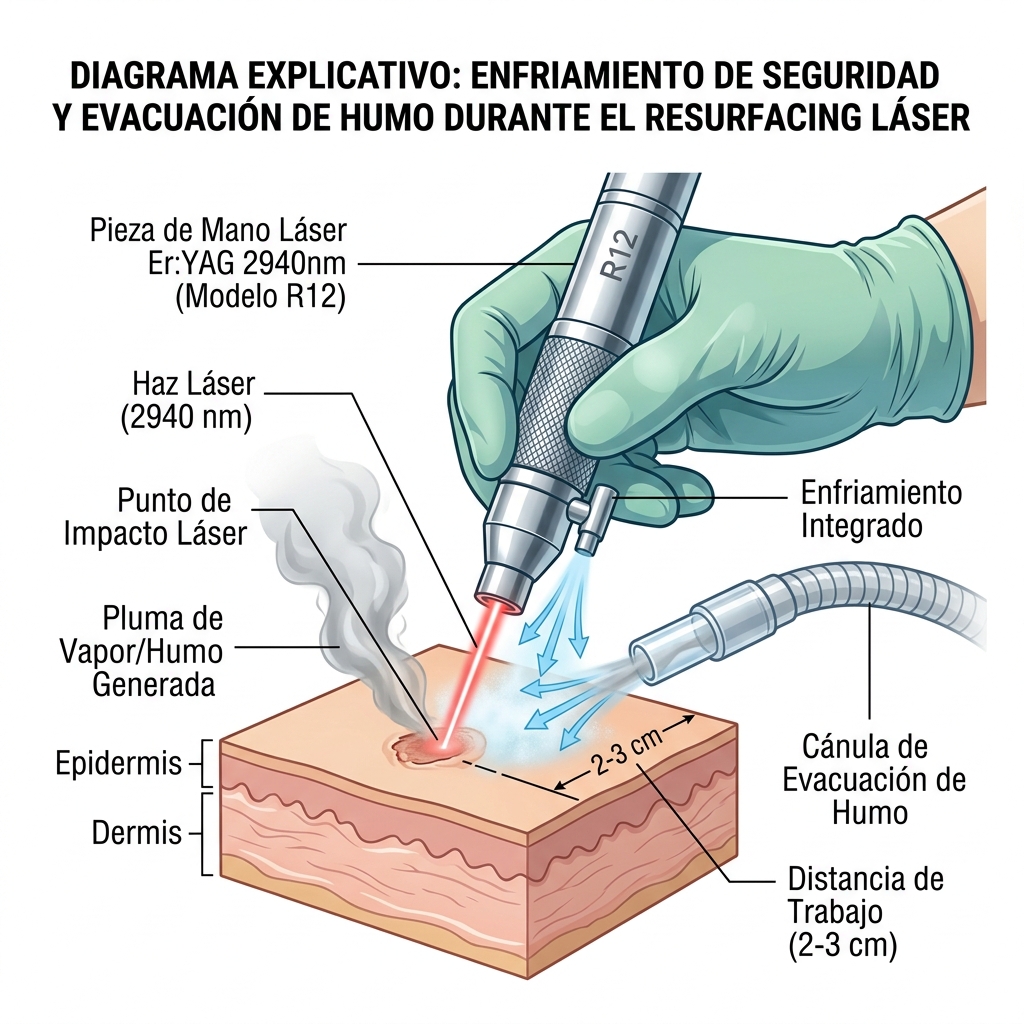

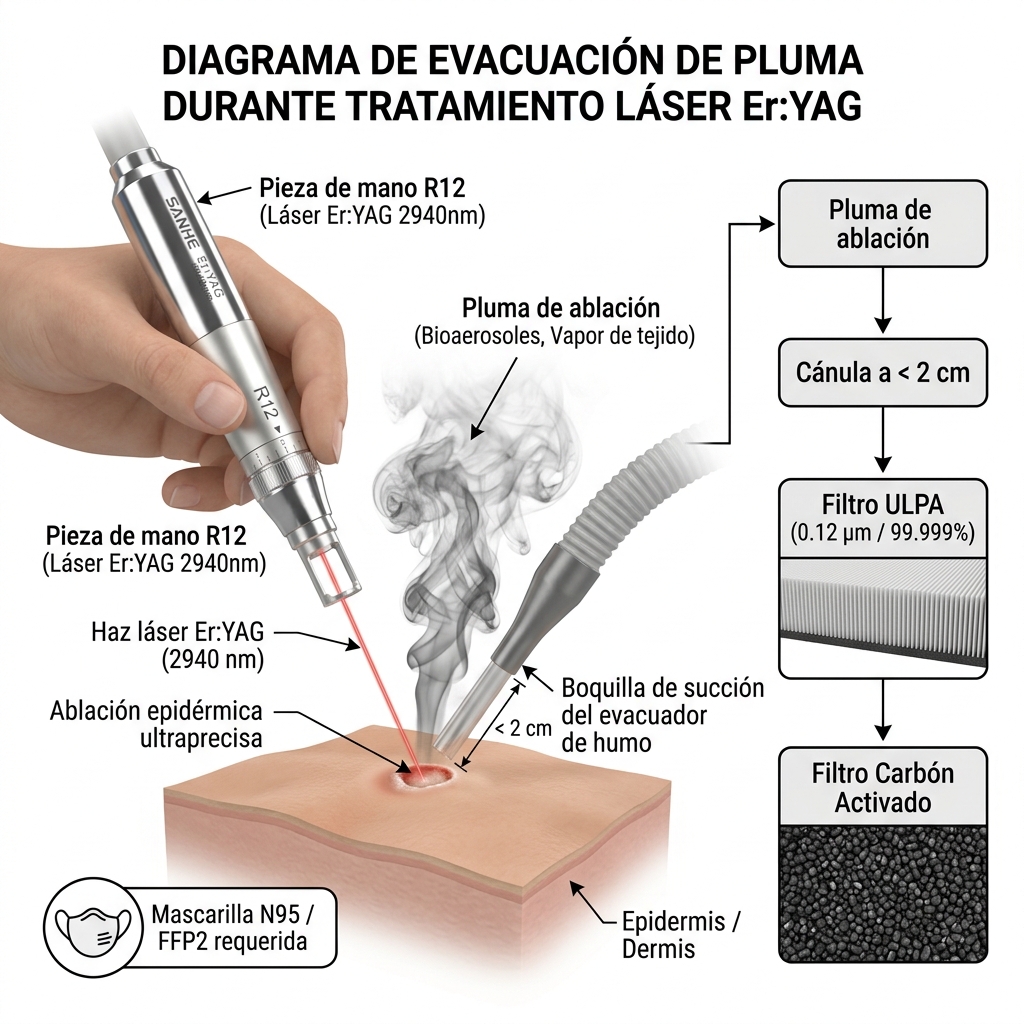

- Puerto de evacuación de humos: Canalización integrada para acoplar la manguera del aspirador de pluma quirúrgica.
- Indicación clínica principal: Resurfacing fraccionado profundo, tratamiento de cicatrices complejas, estriaciones cutáneas y remodelación del colágeno dérmico con preservación de islotes de tejido sano para una cicatrización acelerada.
Accesorios Complementarios del Sistema
- Pedal de activación clínica de grado médico: Interruptor de pie reforzado, encapsulado en polímero hermético a prueba de salpicaduras de fluidos, con protección metálica superior para evitar disparos involuntarios.

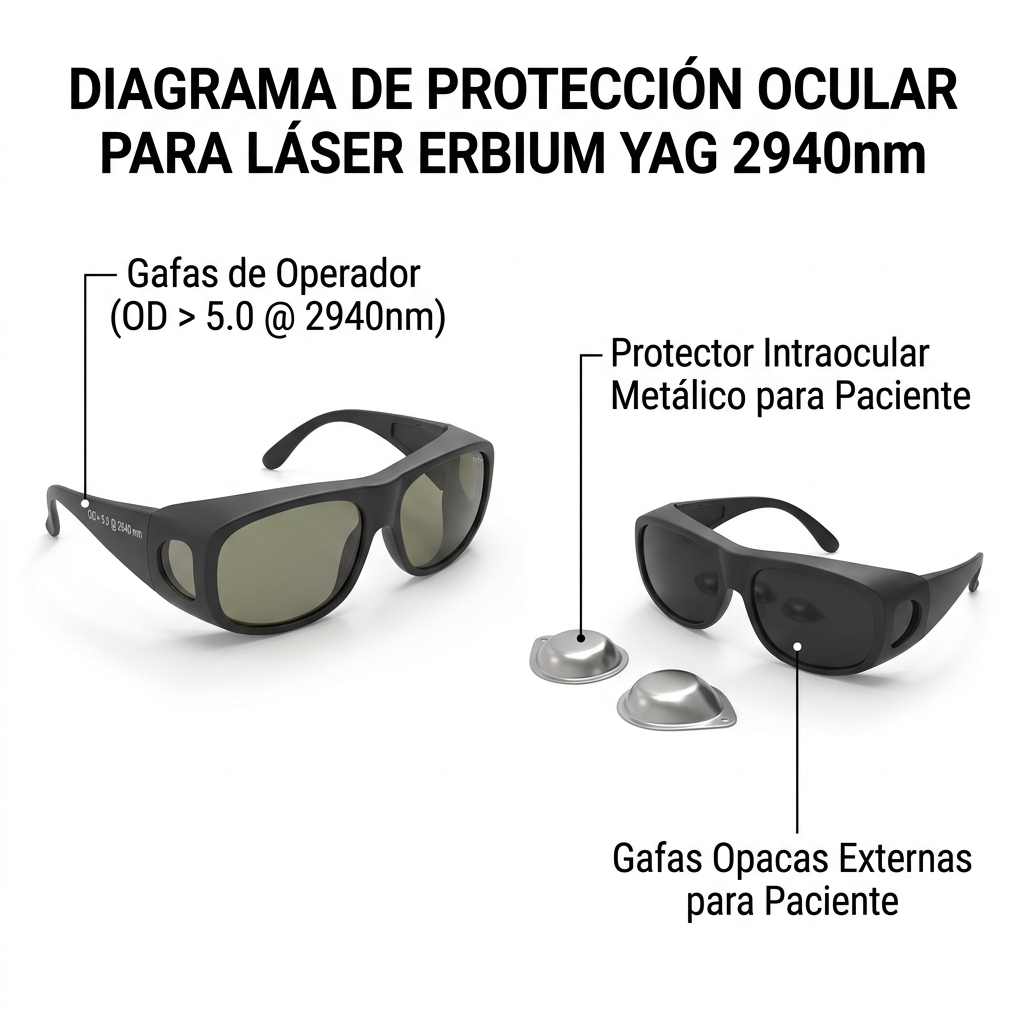

- Sistemas de protección ocular: Gafas de protección láser de alta densidad óptica (OD 6+ para la longitud de onda de 2940 nm) destinadas al operador y al personal auxiliar, junto con blindajes oculares opacos esterilizables (eyeshields) diseñados específicamente para el paciente.
- Cable de alimentación y red: Conductor de potencia industrial aislado de tres polos con toma a tierra reforzada para mitigar picos de tensión.

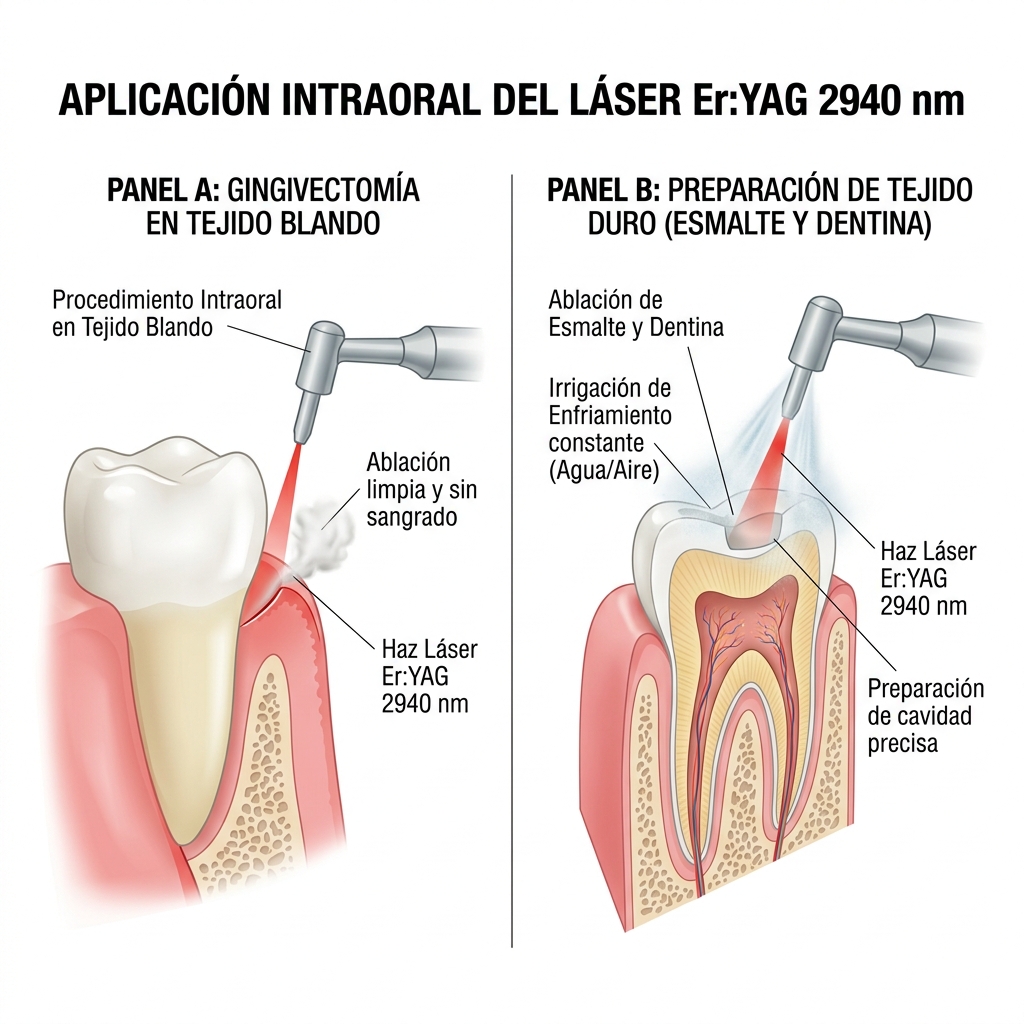

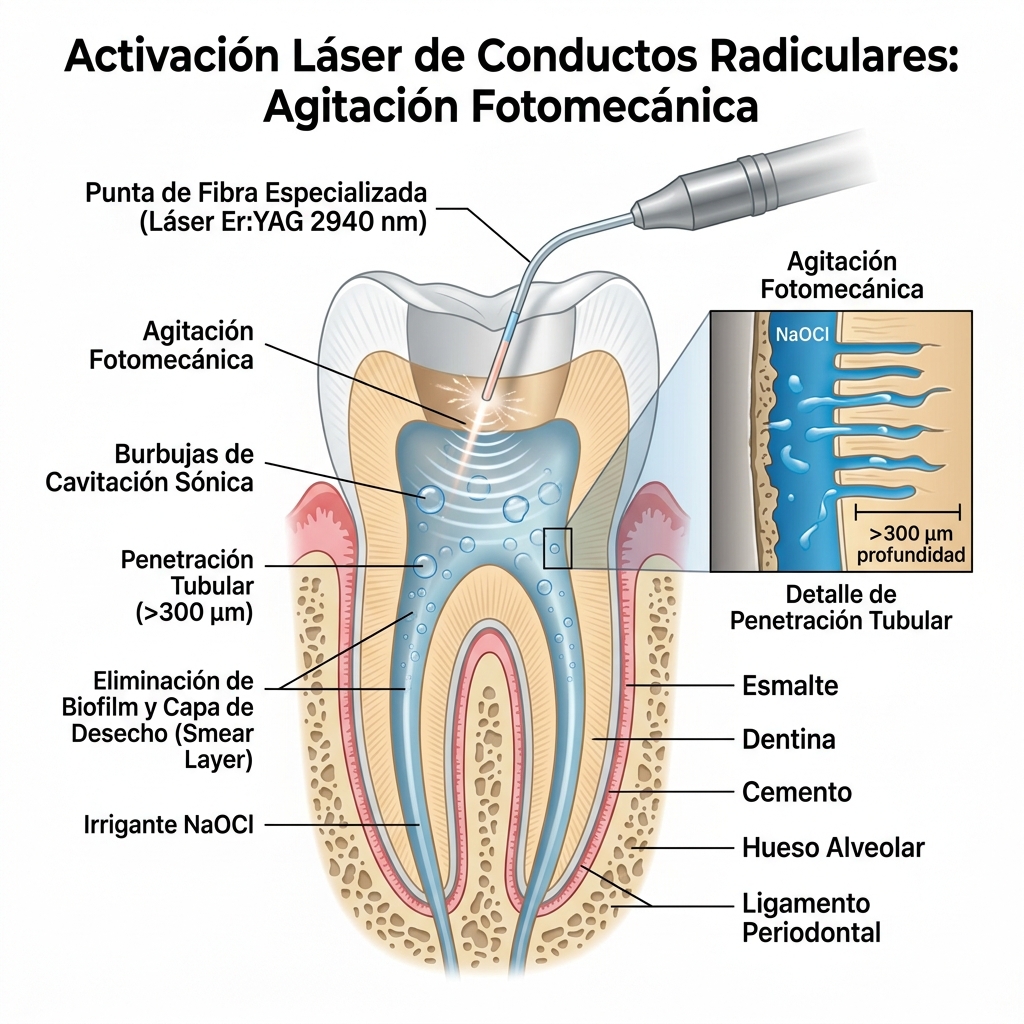

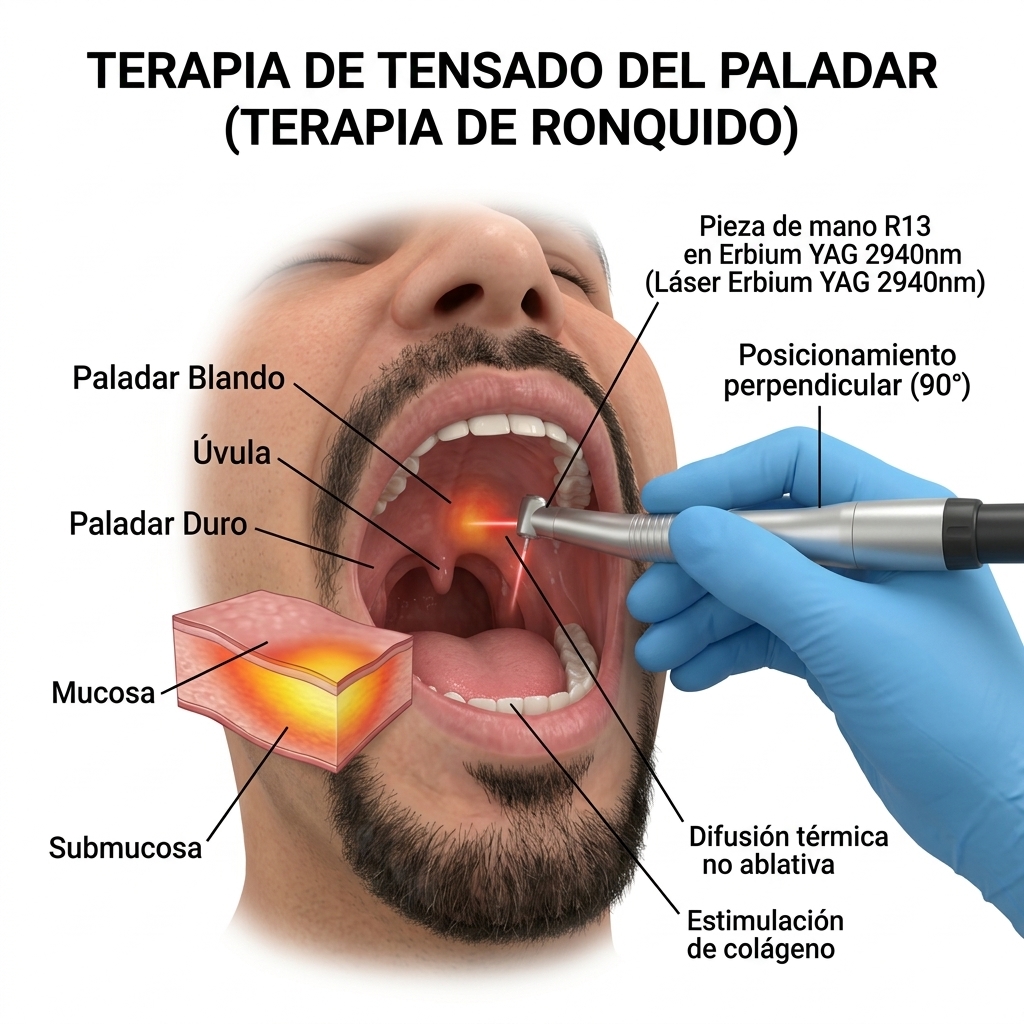

1.5 Adaptación del Instrumental para Procedimientos Odontológicos y Cirugía Oral

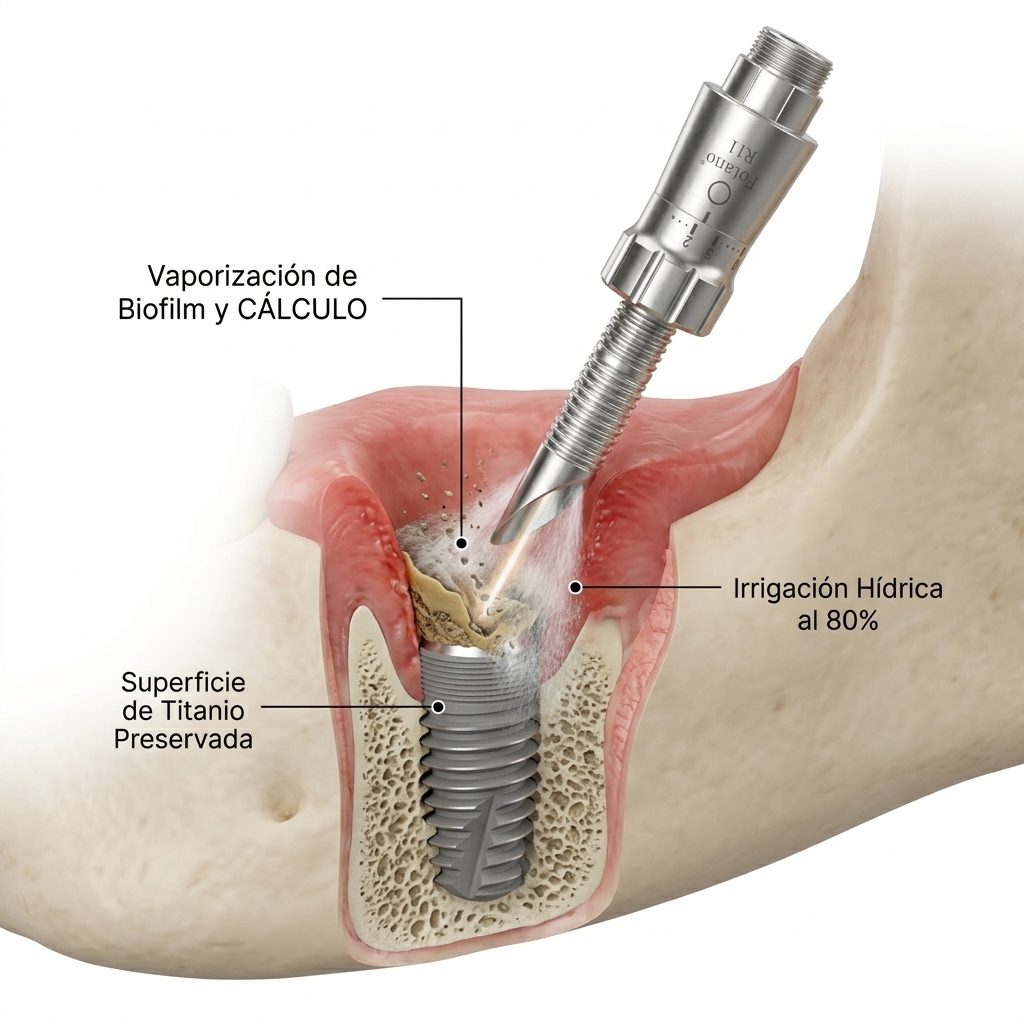

La extrema versatilidad biofísica de la longitud de onda de 2940 nanómetros permite adaptar el sistema SANHE Er:YAG a intervenciones dentro de la cavidad oral sobre tejidos blandos y tejidos duros dentales, mediante el uso de colimadores y cánulas de precisión intraoral.

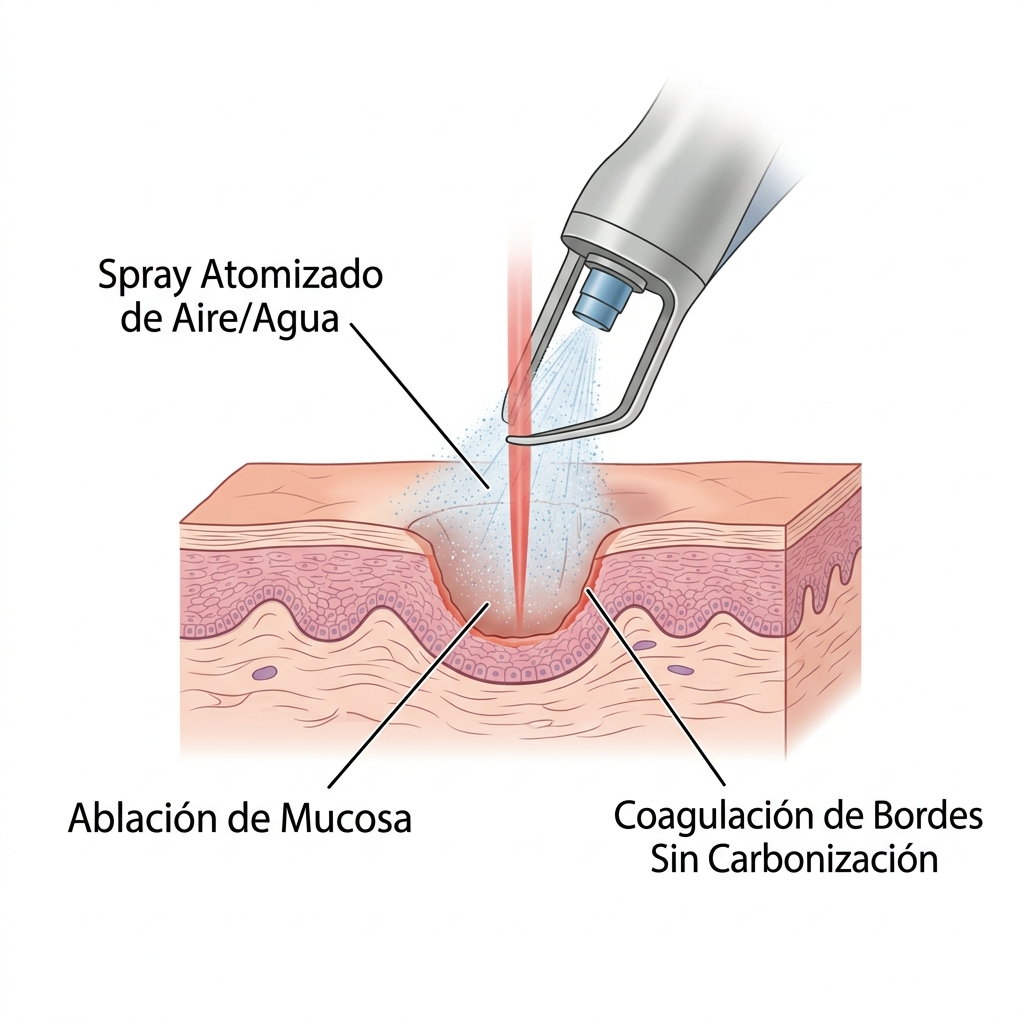

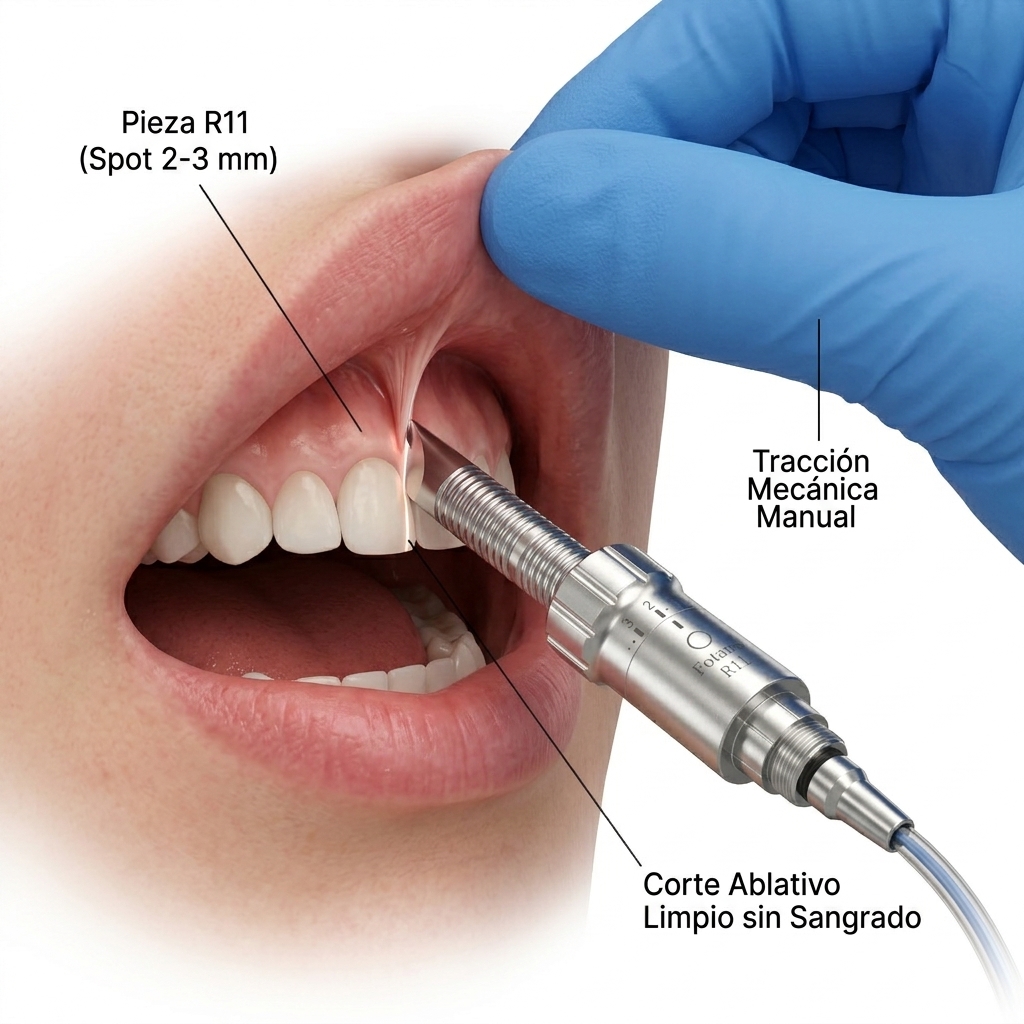

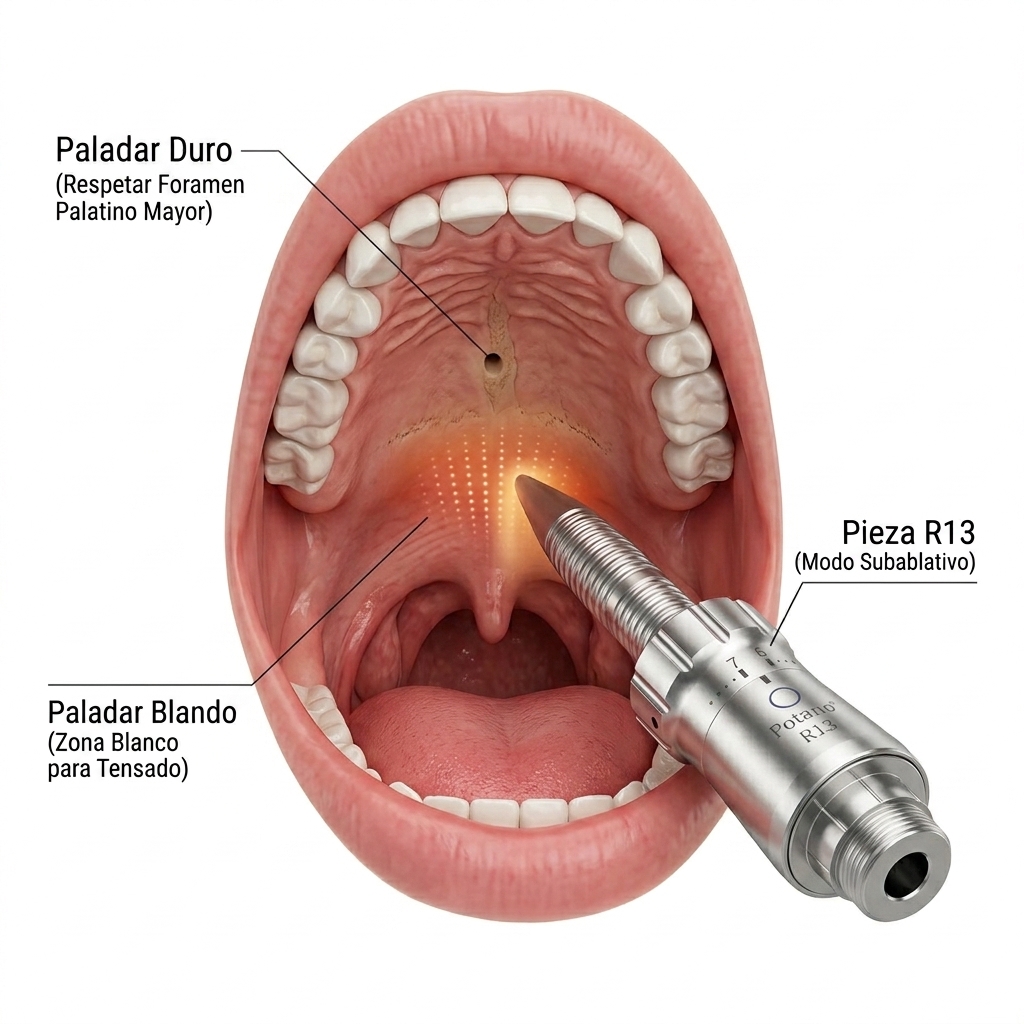

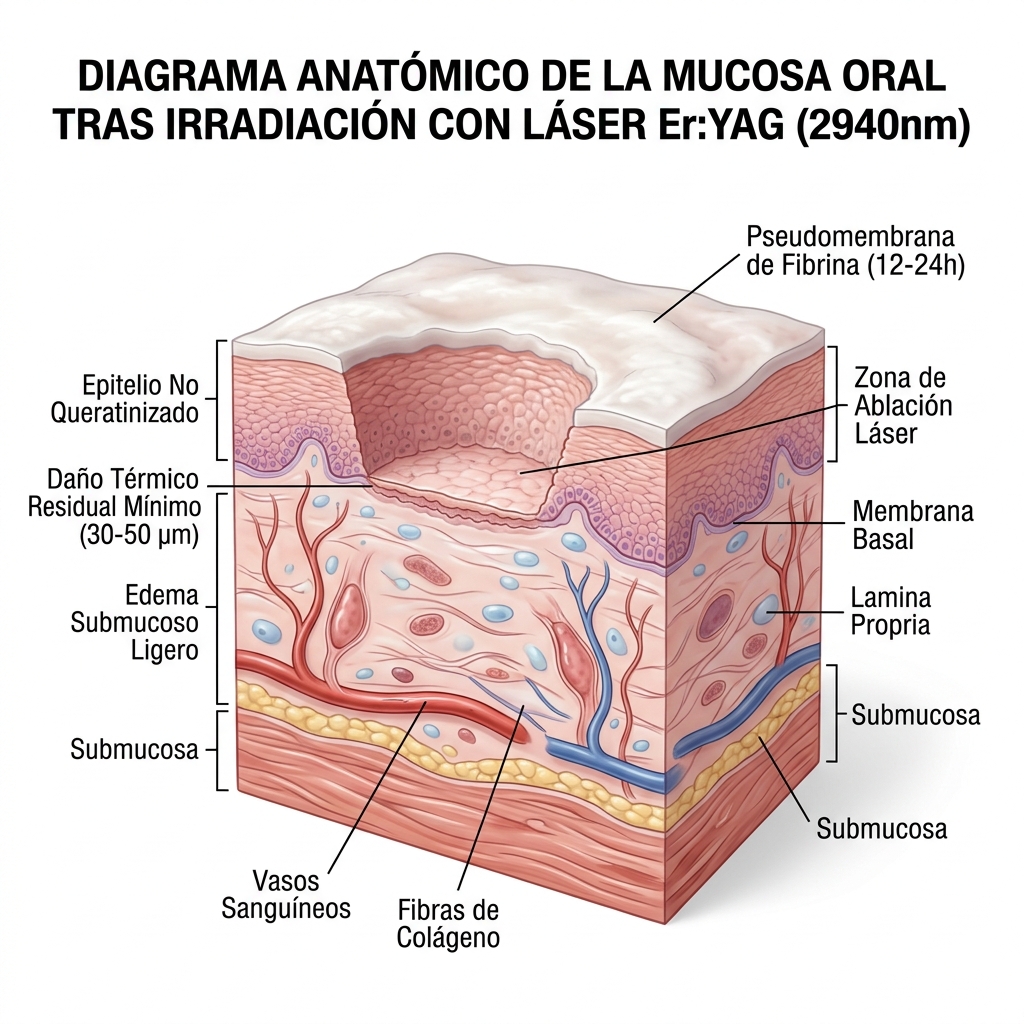

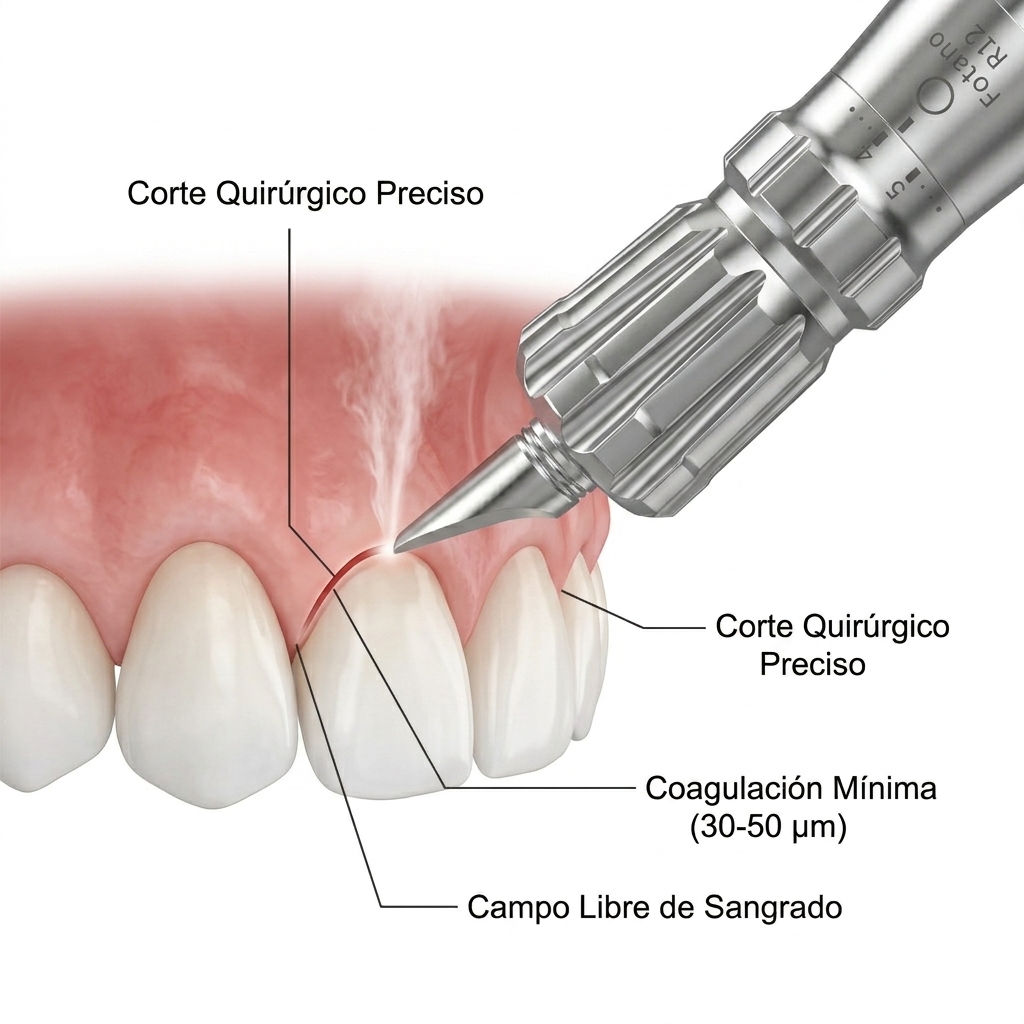

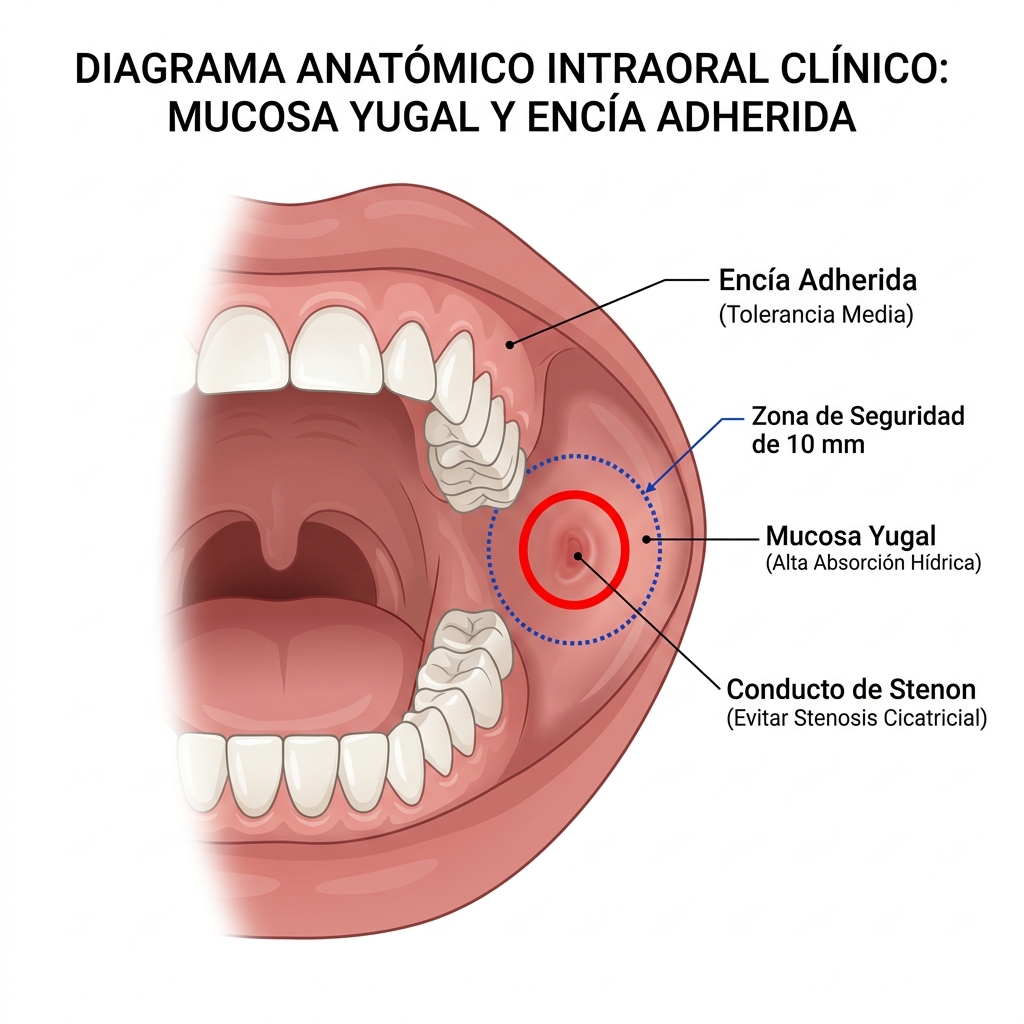

En el tratamiento de tejidos blandos orales, el profesional deberá seleccionar la pieza de mano R11 o R12 configurada a fluencias bajas y anchos de pulso cortos. Esta parametrización permite realizar procedimientos de gingivectomía, gingivoplastia, frenectomía labial o lingual, y ablación de hiperplasias mucosas sin provocar quemaduras periféricas ni necrosis tisular, garantizando un campo quirúrgico limpio con mínima hemorragia por sellado capilar directo y una cicatrización mucosa libre de retracciones fibróticas.

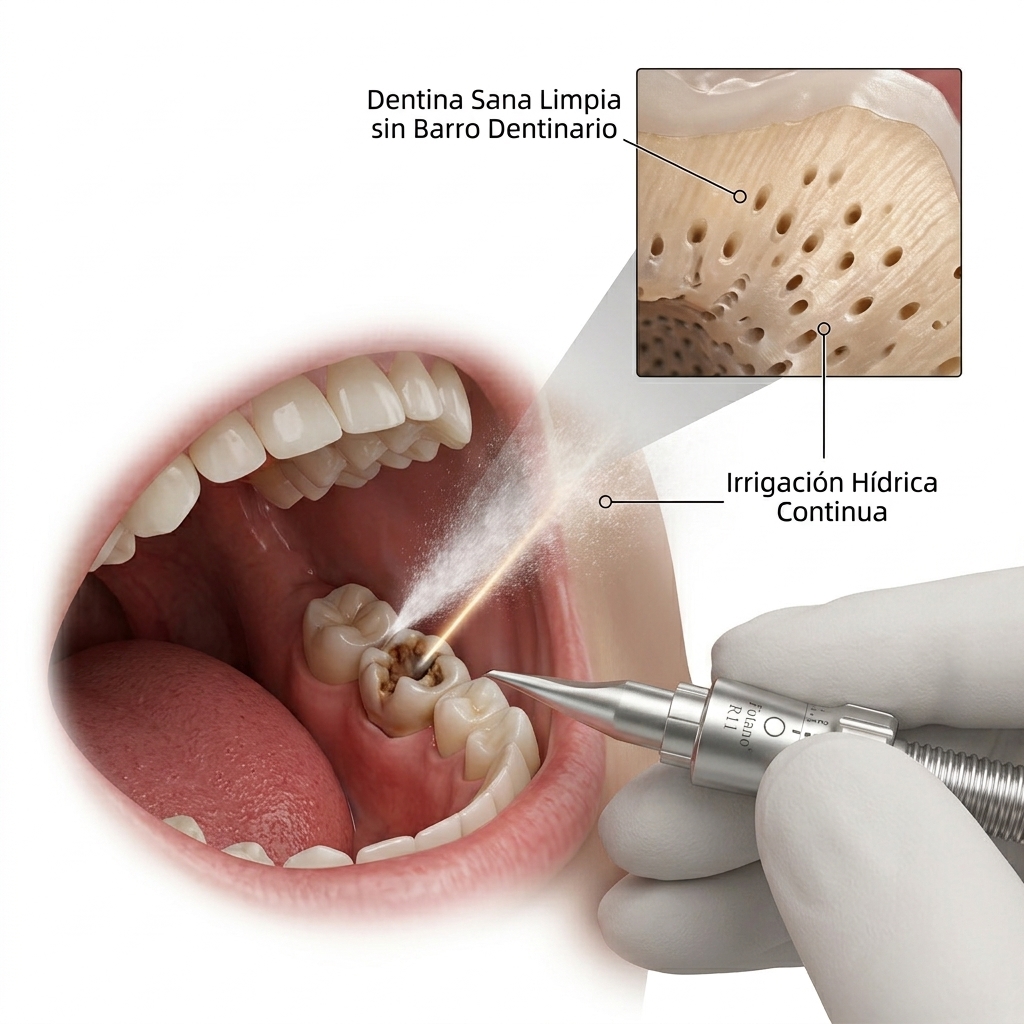

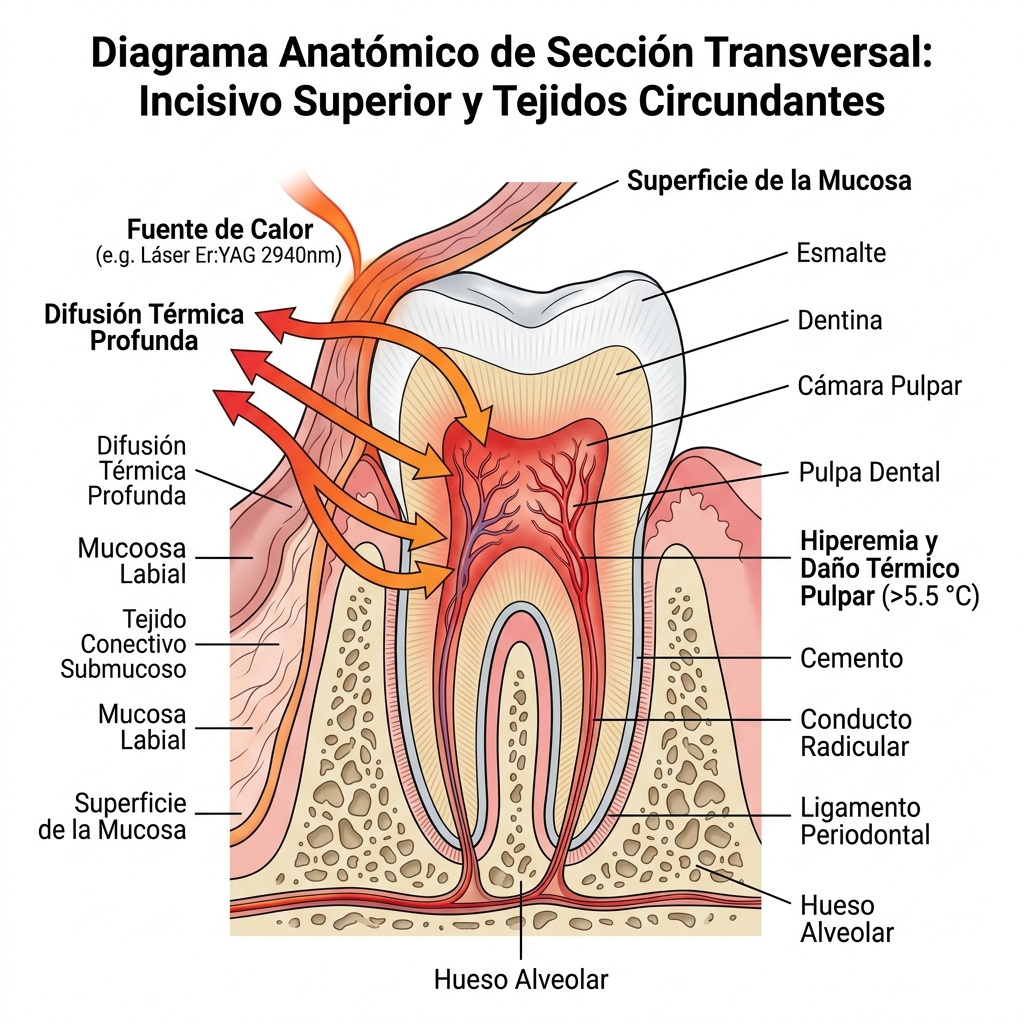

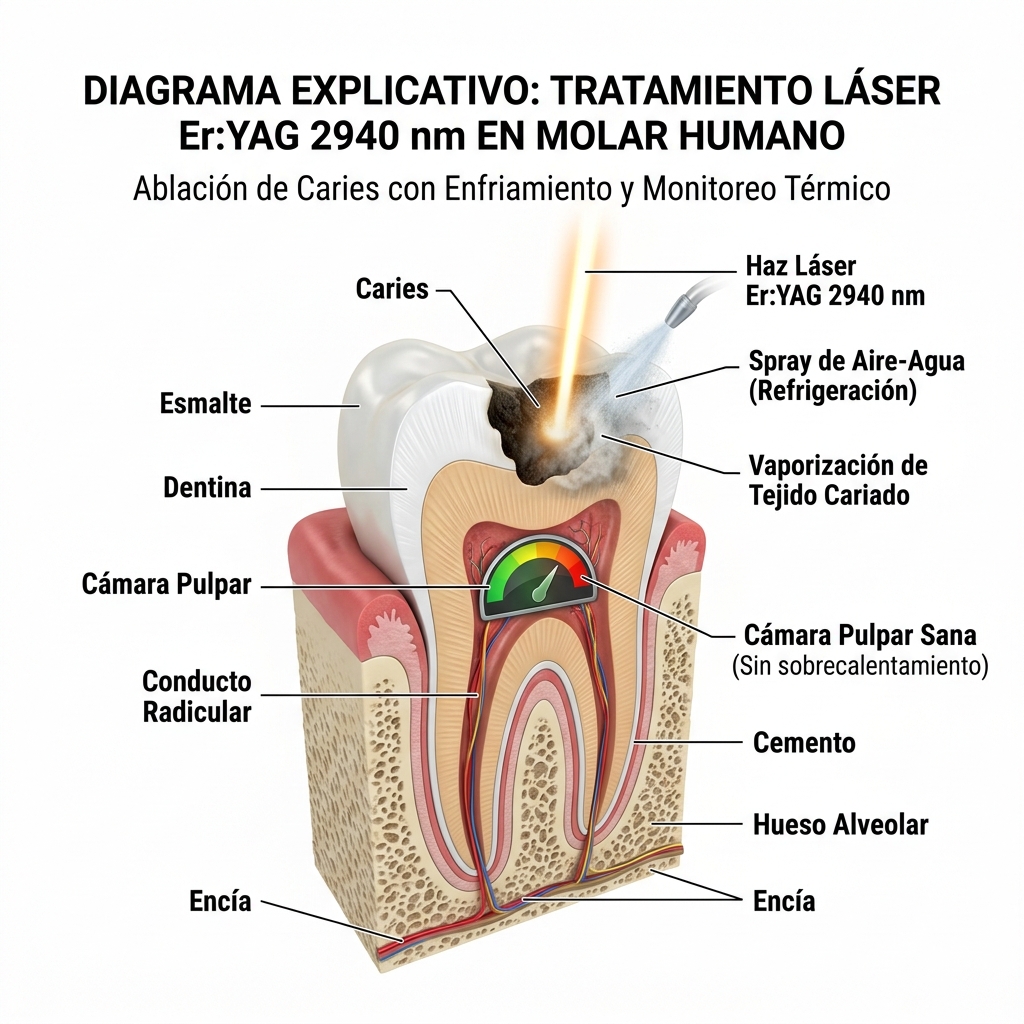

En la intervención sobre tejidos duros (esmalte y dentina), la absorción fotónica en la matriz de hidroxiapatita hidratada del diente permite ejecutar la ablación selectiva de tejido cariado y la preparación de cavidades sin generar las microfracturas estructurales o el sobrecalentamiento pulpar característicos de las turbinas rotatorias de alta velocidad. Se deberá mantener una irrigación constante de aire/agua pulverizada para enfriar la zona anatómica, estabilizando la temperatura intracamerular por debajo de los límites de seguridad vital de la pulpa dental.
1.6 Protocolo de Inspección, Calibración Preventiva y Anclaje Didáctico
Antes de iniciar cualquier procedimiento clínico con el equipo SANHE Er:YAG 2940nm, el personal médico deberá ejecutar la rutina estandarizada de inspección técnica previa para verificar el correcto funcionamiento del sistema:
- Inspección de la línea de tierra e infraestructura eléctrica: Se comprobará que la clavija de conexión a la red se encuentre firmemente introducida en una toma dedicada de grado hospitalario, garantizando un voltaje constante sin fluctuaciones mayores al cinco por ciento.

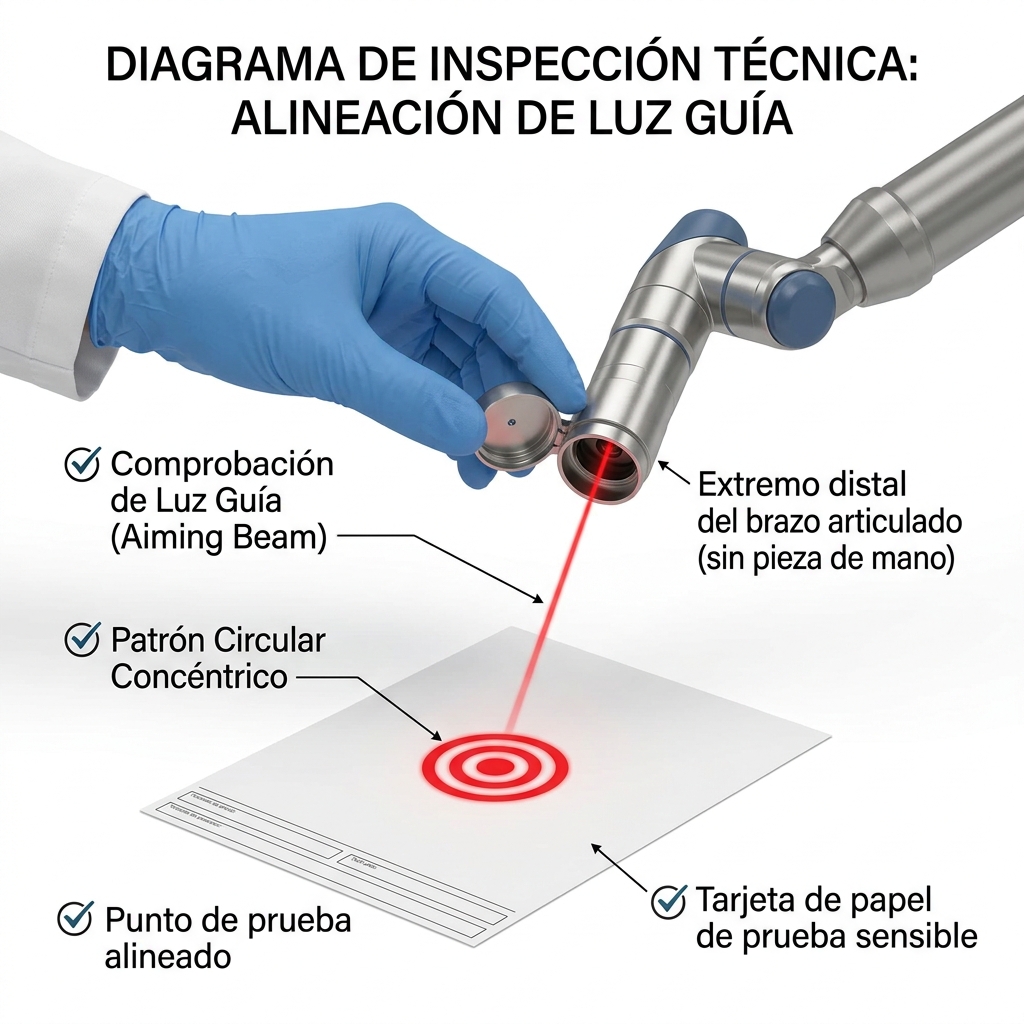

- Verificación de la alineación del brazo articulado: El operador deberá retirar la pieza de mano instalada y disparar el pulso de prueba de baja energía (Aiming Beam o luz guía roja) sobre un papel sensible de prueba. Se observará que el punto térmico sea perfectamente circular y concéntrico en el centro de la salida del haz.
¿Por qué es crítico verificar la integridad de los espejos dicroicos del brazo articulado antes del encendido del generador de alta potencia? La respuesta técnica radica en que cualquier partícula de polvo, desalineación o mancha en los espejos dicroicos absorberá la energía de los 2940 nm, provocando la fractura térmica del cristal óptico y generando una pérdida drástica en la fluencia de disparo hacia el paciente.
- Verificación de la circulación del refrigerante: Se constatará en la pantalla táctil que el nivel de agua desmineralizada se encuentre en el rango óptimo y que el sensor de flujo no registre alarmas por aire atrapado en el circuito de enfriamiento.
- Inspección de las lentes de las piezas de mano (R11, R12, R13): Se deberá desenroscar la boquilla distal de la pieza de mano seleccionada y examinar visualmente mediante iluminación lupa que las lentes ópticas se encuentren completamente transparentes, libres de detritos o salpicaduras biológicas carbonizadas de sesiones previas.
- Comprobación del pedal de disparo de grado médico: Se comprobará la suavidad de la pulsación mecánica y la respuesta inmediata de la señal auditiva y visual en la interfaz de la pantalla cuando el equipo conmute del modo Standby al modo Ready.

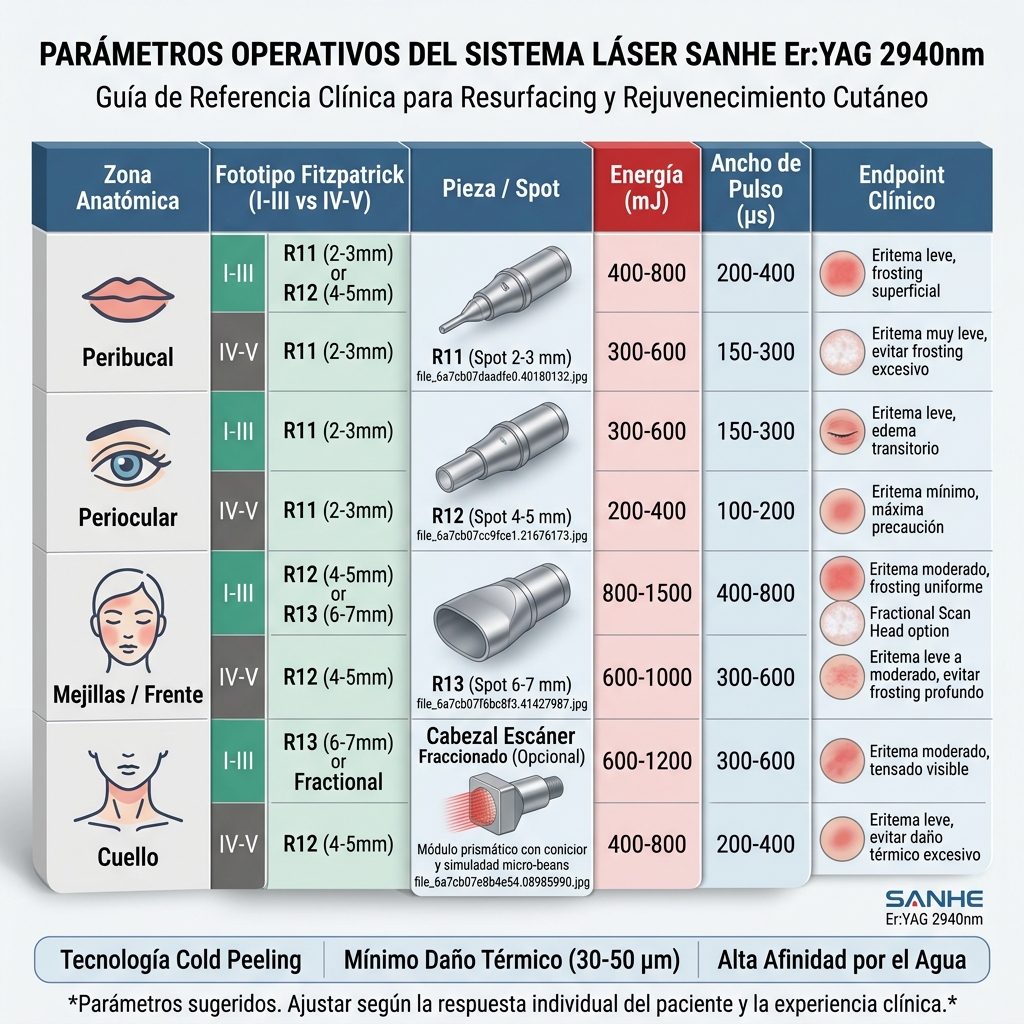

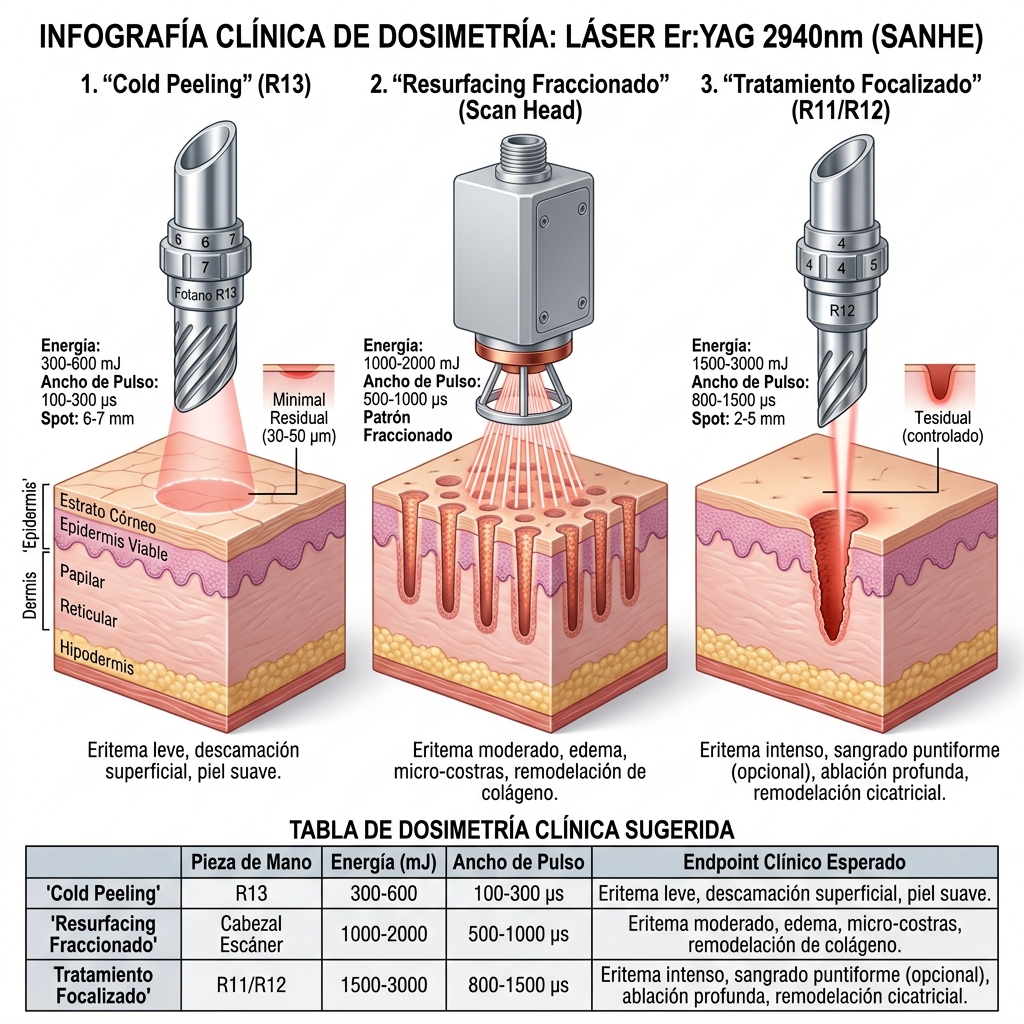

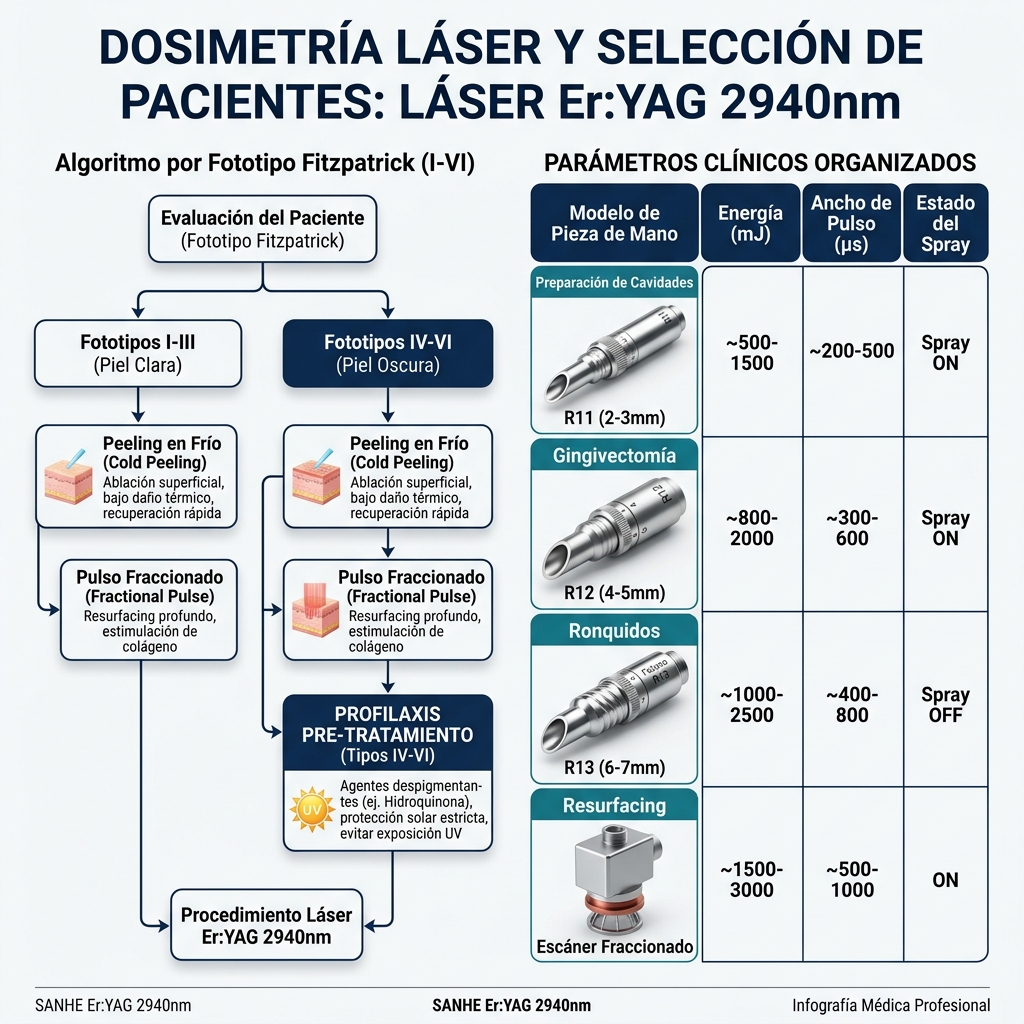

1.7 Guía Didáctica de Dosimetría e Parámetros Sugeridos por Fototipo y Condición Cutánea
Para la correcta toma de decisiones clínicas durante capacitaciones interactivas, el médico deberá aplicar los parámetros operativos basados en la siguiente lista de calibración estandarizada por condición y fototipo de Fitzpatrick:
-

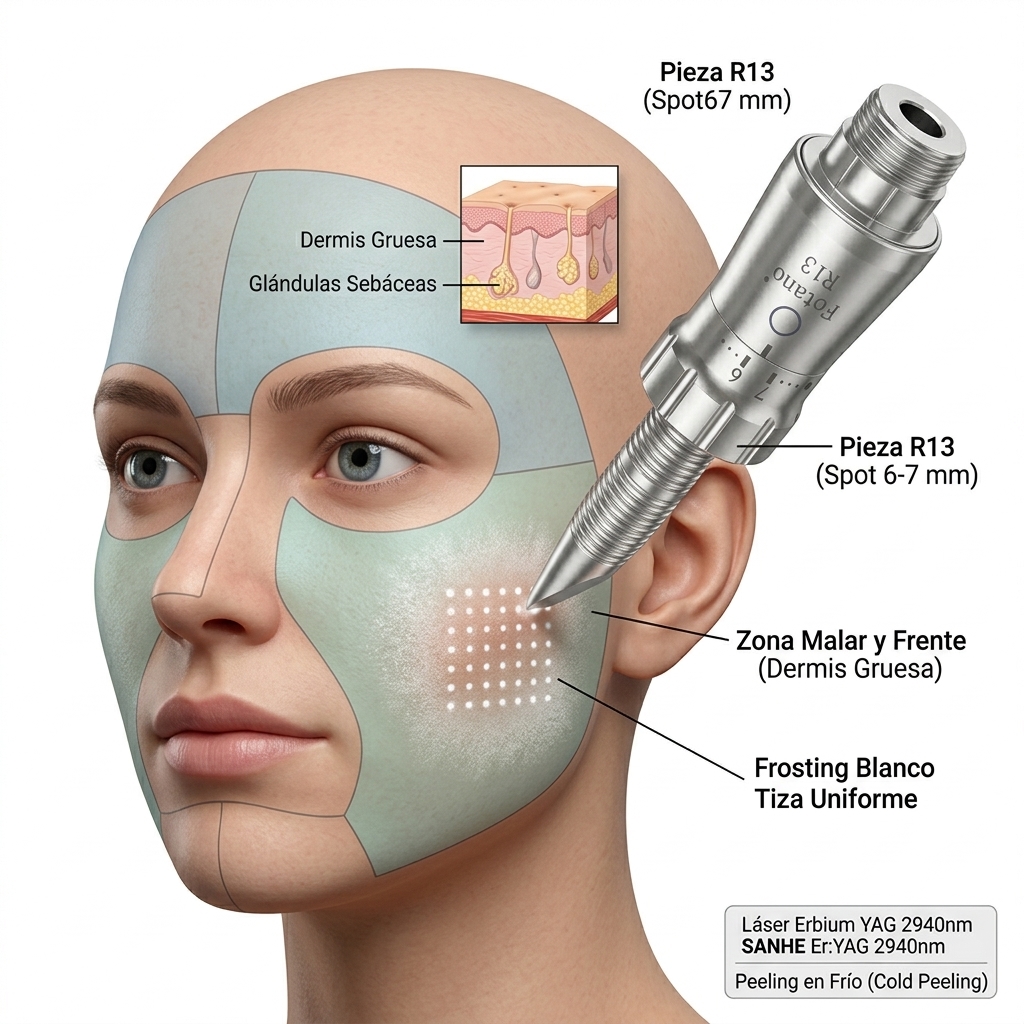

Procedimiento de Cold Peeling Superficial (Fototipos I a IV):

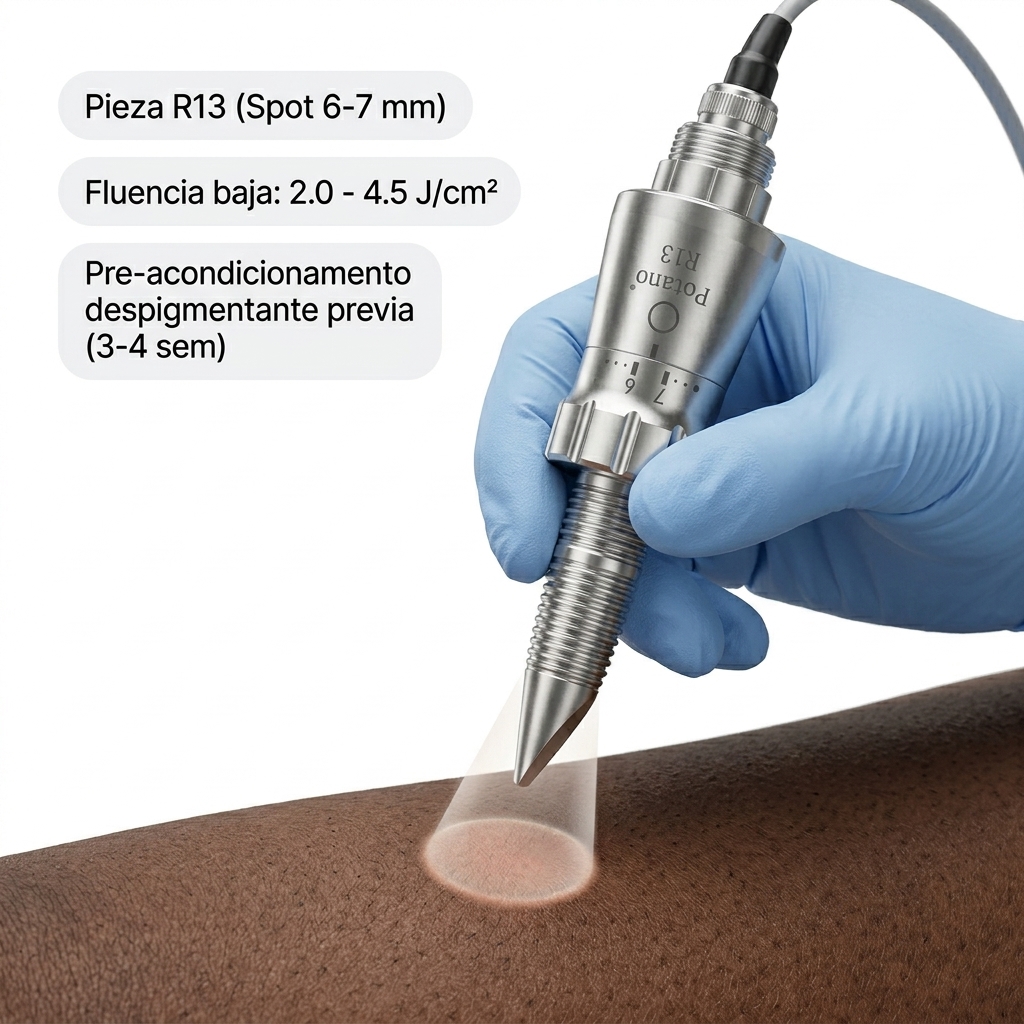

- Pieza de mano seleccionada: R13 (Spot 6-7 mm).
- Energía por pulso: 300 a 600 milijulios.
- Ancho de pulso: 100 a 300 microsegundos (pulso corto ablativo).
- Frecuencia de repetición: 3 a 5 Hertz.

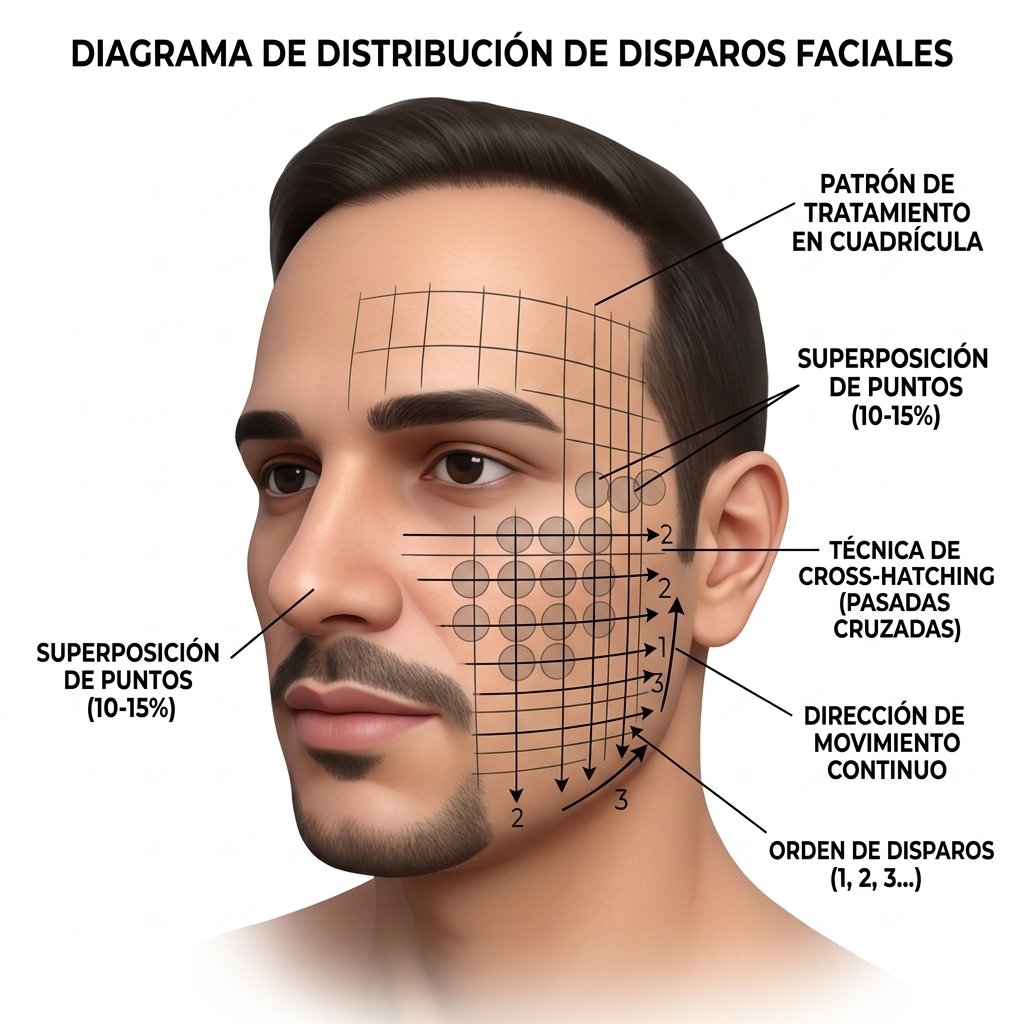

- Pases sobre la piel: 1 a 2 pases cruzados sin solapamiento mayor al diez por ciento.
- Endpoint clínico esperado: Eritema rosado homogéneo con fina descamación blanquecina epidérmica (frosting leve sin sangrado puntual).
-

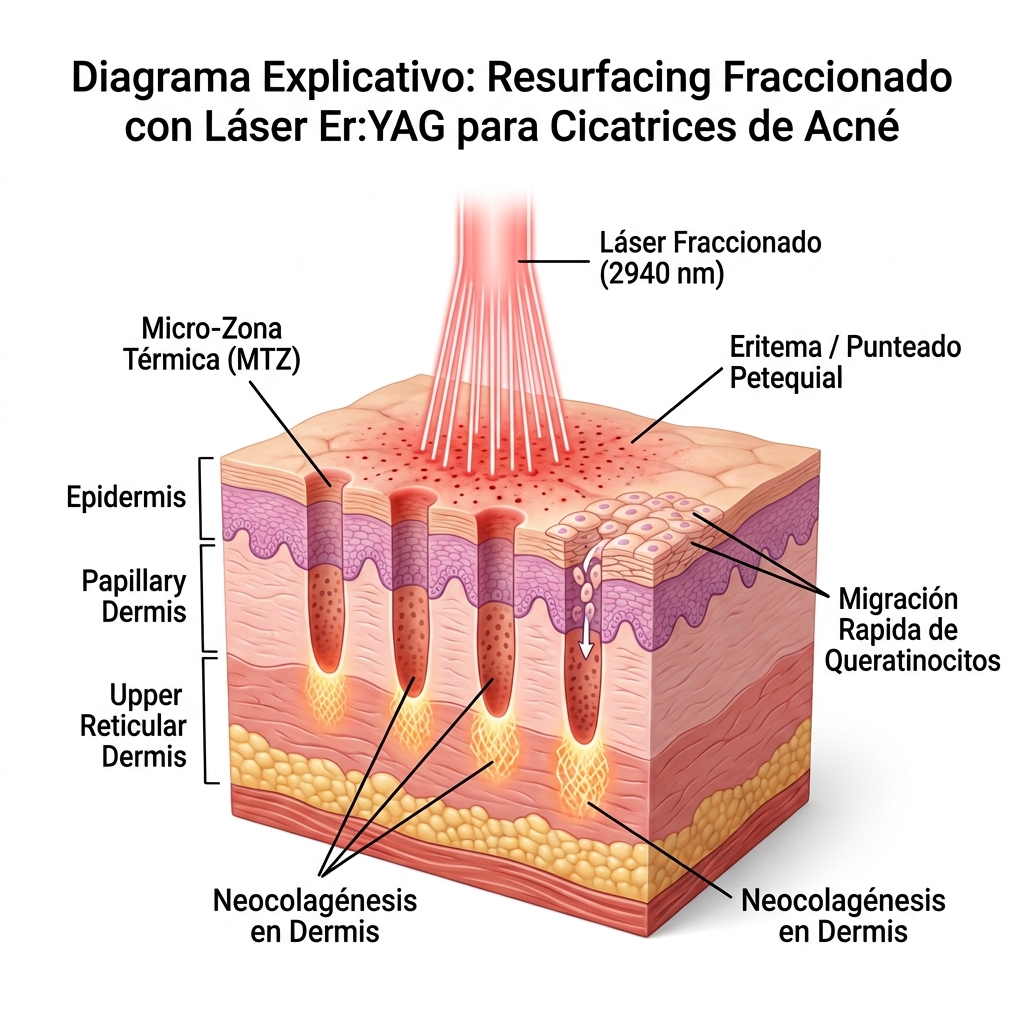

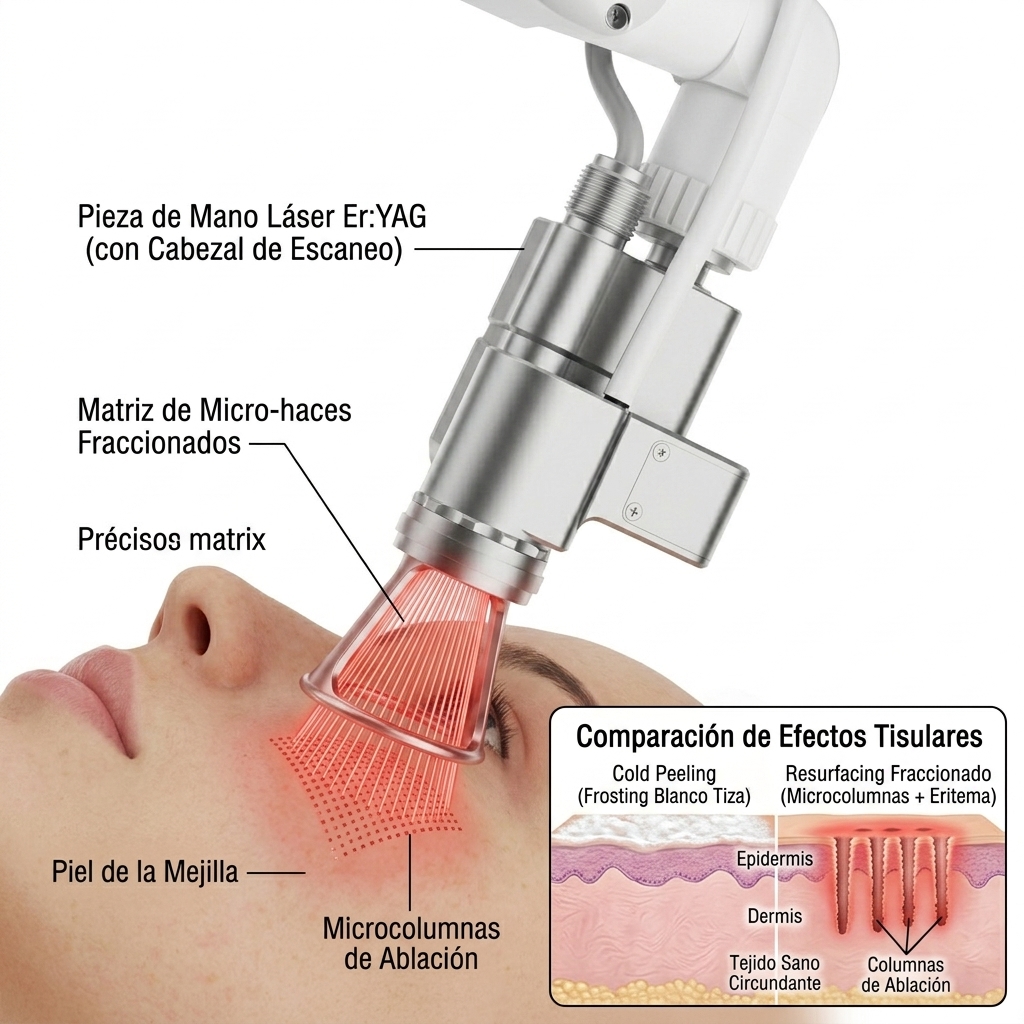

Resurfacing Fraccionado Moderado a Profundo (Fototipos I a III):
- Accesorio seleccionado: Cabezal Escáner Fraccionado (Scan Head).
- Energía por pulso: 1000 a 2000 milijulios.
- Ancho de pulso: 500 a 1000 microsegundos (pulso térmico extendido).
- Densidad de cobertura del escáner: 10 a 20 por ciento.
- Frecuencia de repetición: 1 a 2 Hertz.
- Endpoint clínico esperado: Micro-puntos de frosting blanco reticular combinados con eritema difuso y un ligero punteado petequial vascular en dermis papilar.
-

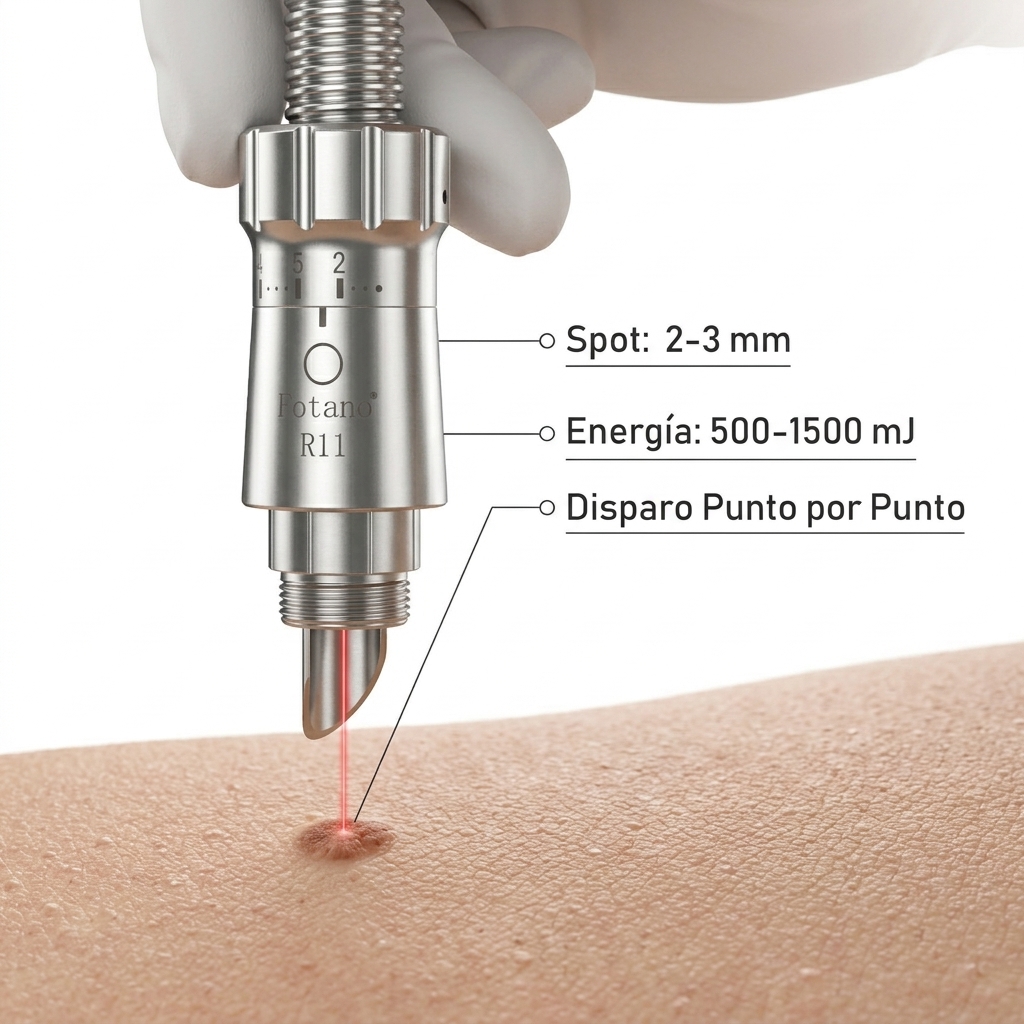

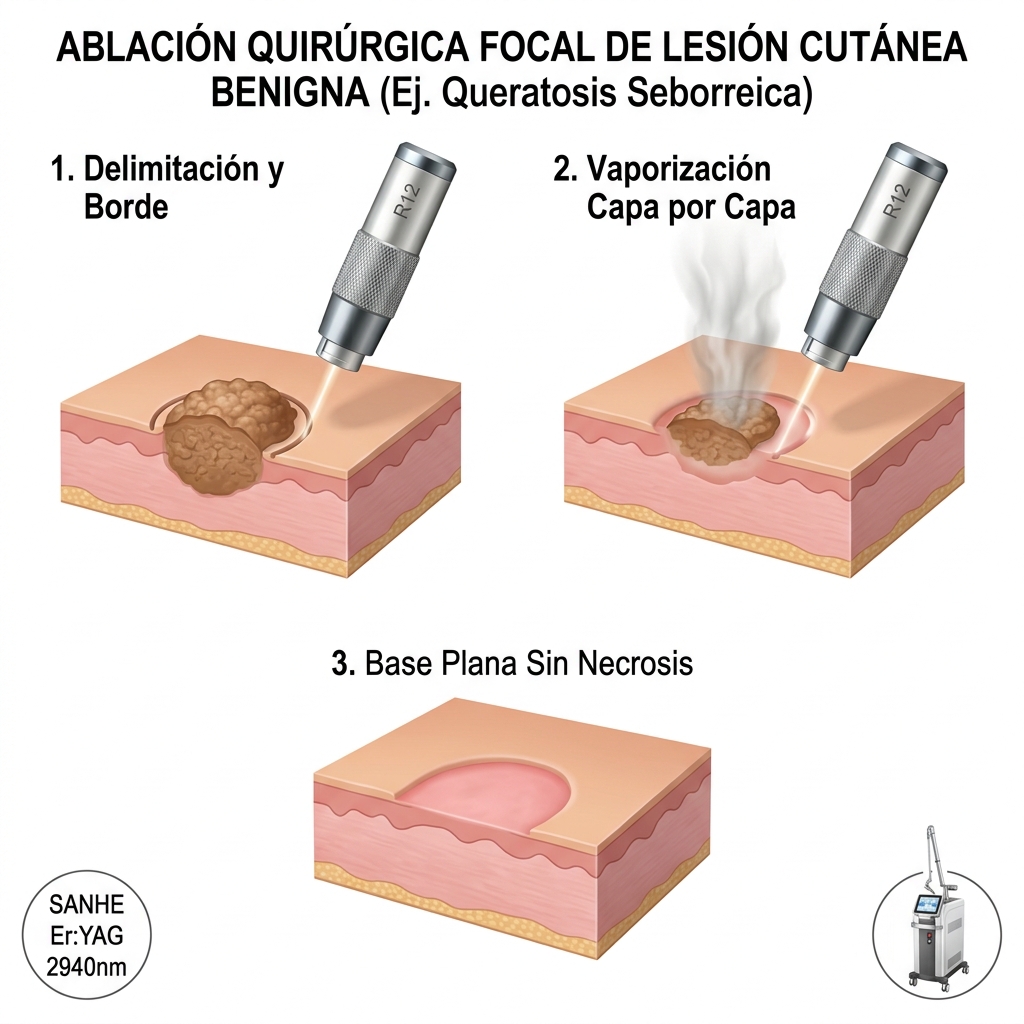

Tratamiento Focalizado de Cicatrices Atróficas o Lesiones Benignas (Fototipos I a V):
FIGURA 1.10 ### 1.7 Guía Didáctica de Dosimetría e Parámetros Sugeridos por Fototipo y Condición Cutánea
- Pieza de mano seleccionada: R11 (Spot 2-3 mm) o R12 (Spot 4-5 mm).
- Energía por pulso: 1500 a 3000 milijulios.
- Ancho de pulso: 200 a 500 microsegundos.
- Frecuencia de repetición: 1 a 3 Hertz.
- Pases focalizados: Disparos superpuestos sobre los bordes de la cicatriz hasta nivelar el relieve dérmico.
- Endpoint clínico esperado: Vaporización completa del borde fibroso y aplanamiento de la lesión con un lecho eritematoso controlado.
Fundamentación Física y Teoría Biológica de Funcionamiento
2. Fundamentación Física y Teoría Biológica de Funcionamiento
2.1. Física Óptica del Láser Erbium:YAG (2940 nm) y Espectro de Absorción Tisular
La física de la radiación láser aplicada a la medicina estética y odontológica se rige por el principio de interacción selectiva entre la energía electromagnética y los componentes moleculares del tejido blanco, conocidos como cromóforos. El sistema láser SANHE opera mediante un medio activo de granate de itrio y aluminio dopado con erbio (Er:YAG), el cual genera un haz coherente, monocromático y colimado en una longitud de onda específica de 2940 nanómetros (nm), situada en la región del infrarrojo medio del espectro electromagnético.

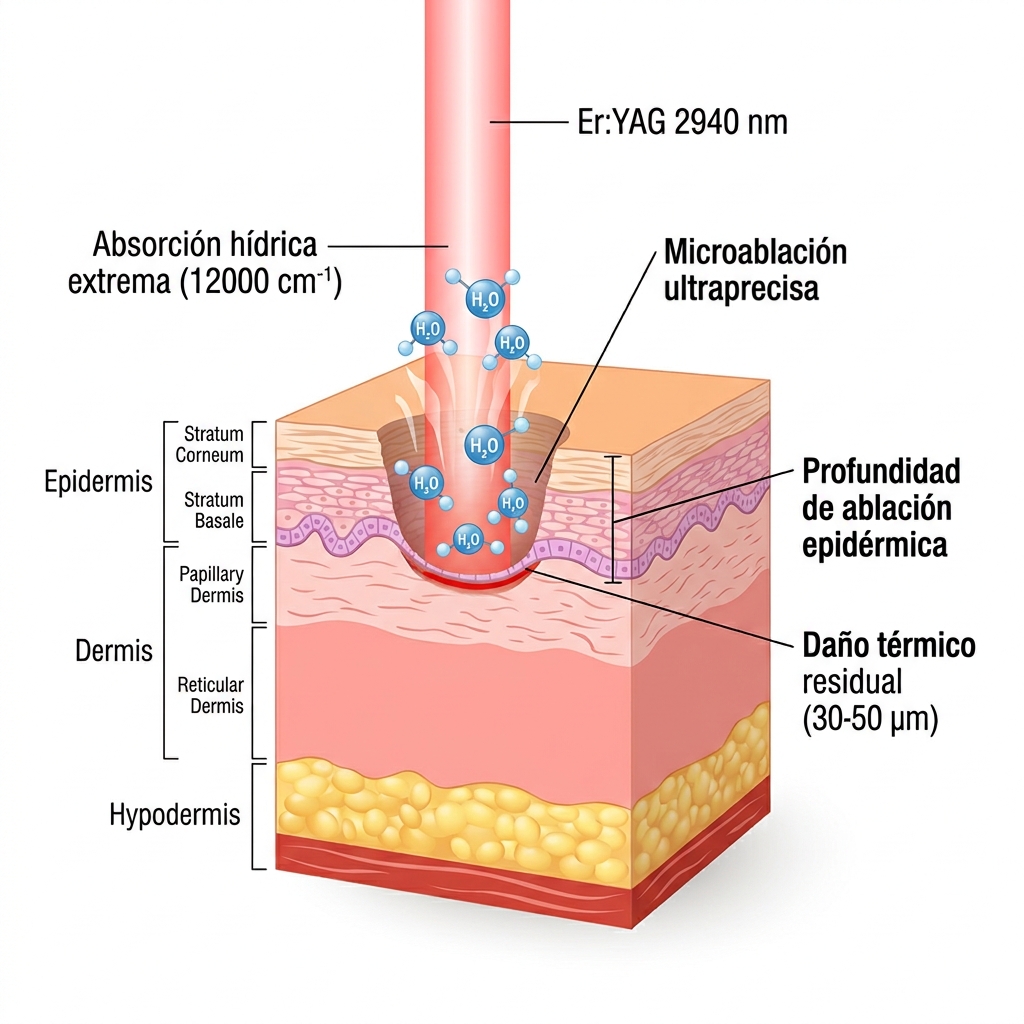

La relevancia biológica fundamental de la longitud de onda de 2940 nm reside en su coincidencia exacta con el pico máximo de absorción de la molécula de agua (H2O), el cromóforo dominante en la arquitectura tisular humana. El agua constituye aproximadamente el 70% al 80% del volumen epidérmico y dérmico, así como una fracción sustancial de los tejidos blandos bucales y la matriz orgánica de los tejidos duros. El coeficiente de absorción del agua para la radiación de 2940 nm alcanza aproximadamente los 12,800 cm⁻¹, una cifra sustancialmente superior a la observada en otras longitudes de onda infrarrojas. A modo de comparación cuantitativa, el láser de dióxido de carbono (CO2), emisor a 10,600 nm, posee un coeficiente de absorción por el agua de aproximadamente 800 cm⁻¹. Esto significa que la radiación emitida por el láser Er:YAG a 2940 nm es absorbida por el agua tisular con una eficiencia entre 15 y 18 veces mayor que la del láser de CO2.

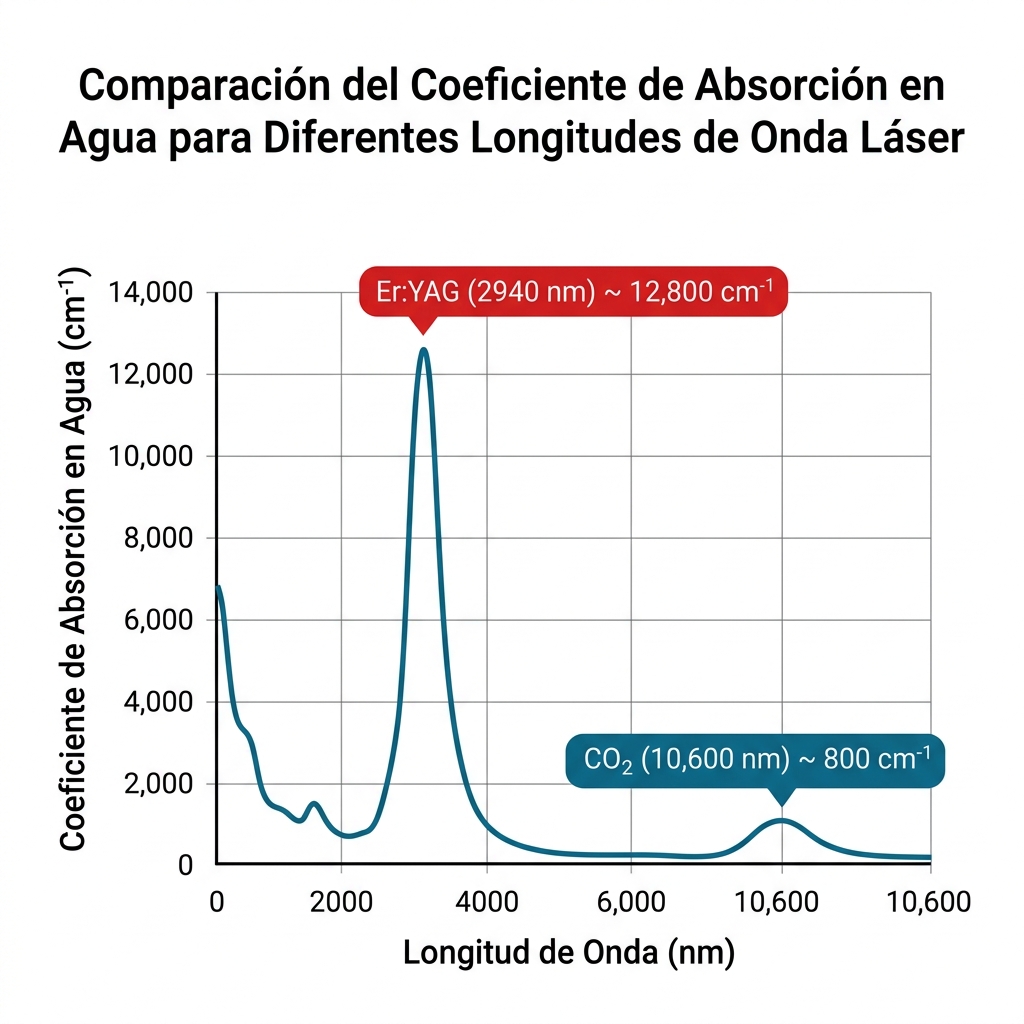

Coeficiente de Absorción en Agua (cm⁻¹)
|
| * Er:YAG (2940 nm) ~ 12,800 cm⁻¹
|
|
| * CO2 (10,600 nm) ~ 800 cm⁻¹
|___________________________________________ WavelengthEsta absorción pico extremadamente elevada altera de manera radical el comportamiento de la energía lumínica al entrar en contacto con el tejido. Debido a que la energía del fotón de 2940 nm es extinta en una capa ultrafina de tejido hidratado de apenas unos pocos micrómetros de grosor, la profundidad de penetración óptica directa queda confinada a un rango superficial estricto. La radiación no logra diseminarse libremente hacia las capas profundas sin antes interactuar de forma inmediata con el agua intra y extracelular.
Asimismo, en el ámbito de la odontología de tejidos duros y la estomatología, la molécula de hidroxiapatita presente en el esmalte, la dentina y el hueso alveolar exhibe grupos hidroxilo (OH⁻) con un espectro de resonancia vibracional coincidente con la banda de absorción de los 2940 nm. Esta coincidencia biofísica permite que el haz de erbio actúe eficientemente tanto sobre las estructuras ricas en agua libre como sobre las redes cristalográficas mineralizadas que incorporan moléculas de agua estructural en su entramado molecular.

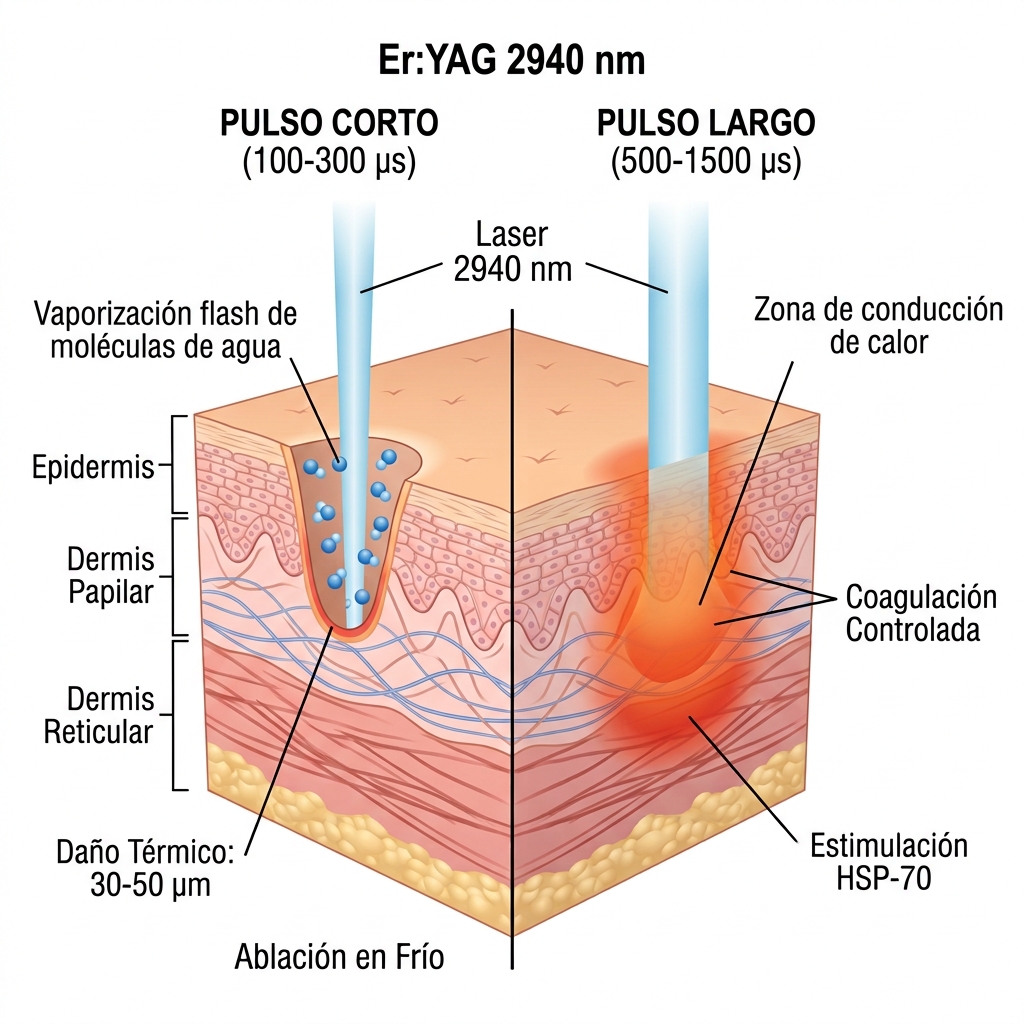

2.2. Mecanismos de Fototermólisis, Micro-Ablación Termomecánica e Hidro-Fototermólisis

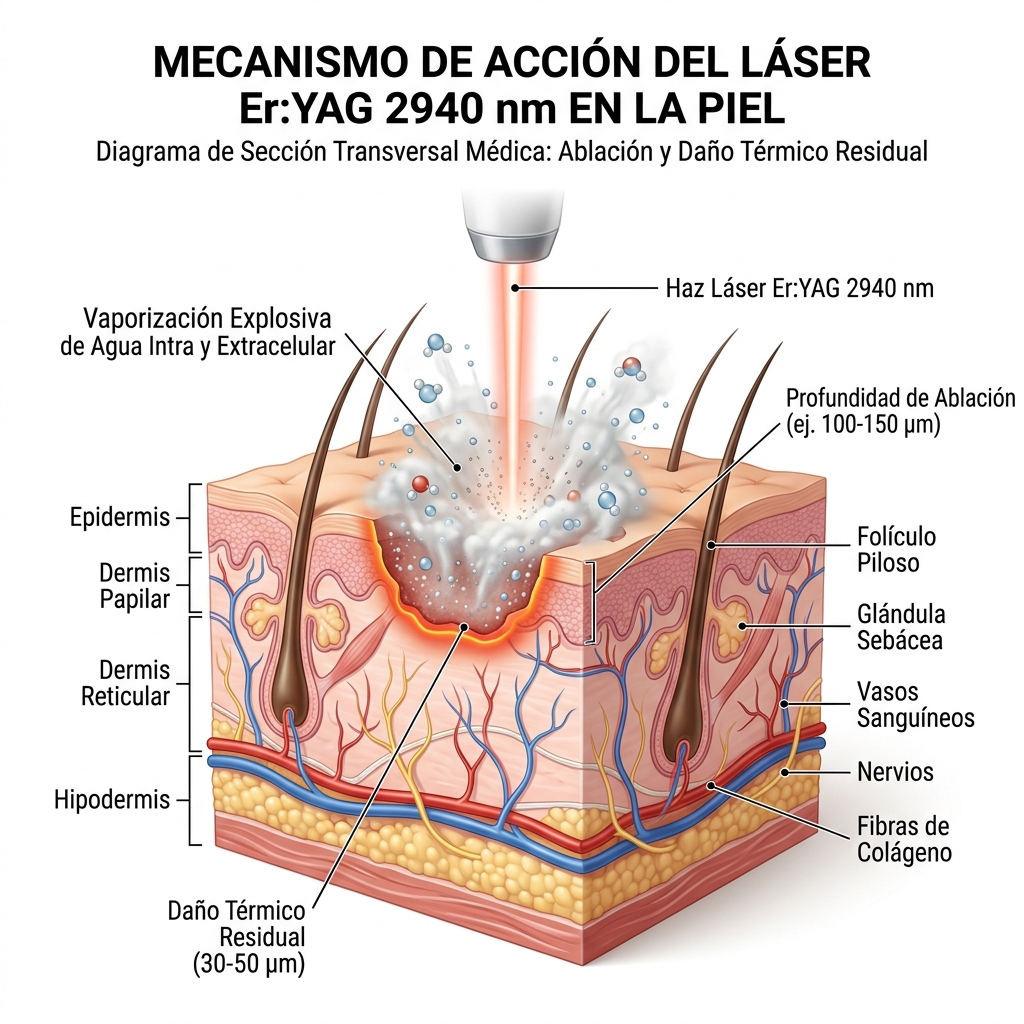

El proceso de interacción entre el pulso del láser Er:YAG de 2940 nm y la estructura biológica se distancia radicalmente de los procesos de coagulación térmica convencional. Cuando el pulso óptico de alta intensidad impacta sobre el tejido, la energía radiante es convertida de manera instantánea en energía térmica dentro del microvolumen superficial donde reside el agua tisular.

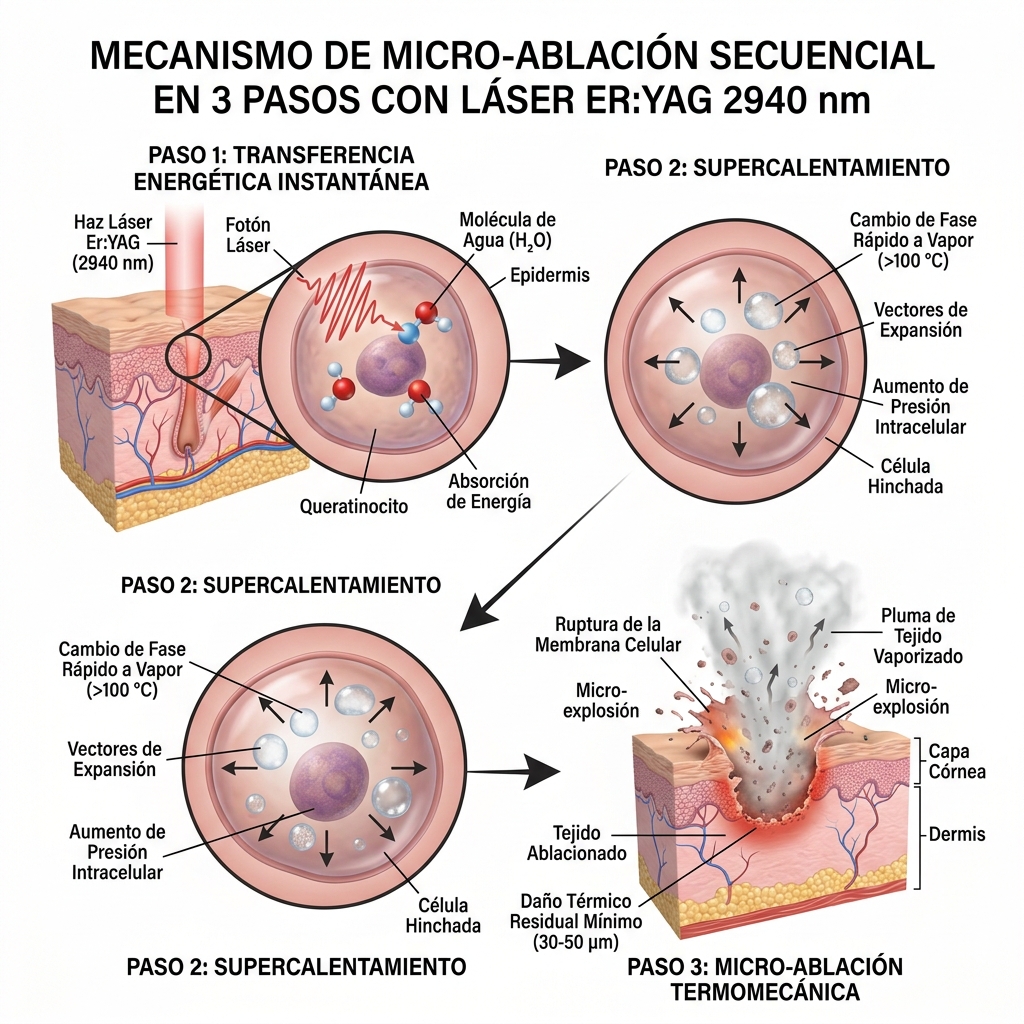

Mecanismo de Fototermólisis Selectiva Ablativa y Micro-Explosión Vaporizativa
- Transferencia Energética Instantánea: El fotón de 2940 nm es capturado por las vibraciones de estiramiento del enlace O-H de la molécula de agua en un lapso inferior al tiempo de relajación térmica del tejido.
- Supercalentamiento e Incremento Volumétrico: La temperatura del agua intracelular alcanza y supera velozmente el punto de ebullición (100 °C), alcanzando un estado de supercalentamiento termodinámico en microsegundos.
- Micro-Ablación Termomecánica: La transformación de fase líquida a vapor genera una expansión volumétrica violenta (superior a 1,600 veces el volumen original del agua) dentro de la matriz celular. Este incremento masivo de la presión hidrocinética supera el límite de elasticidad de las membranas celulares y de la matriz extracelular, provocando la ruptura física micro-explosiva de los queratinocitos y la eyección del material tisular volatilizado.

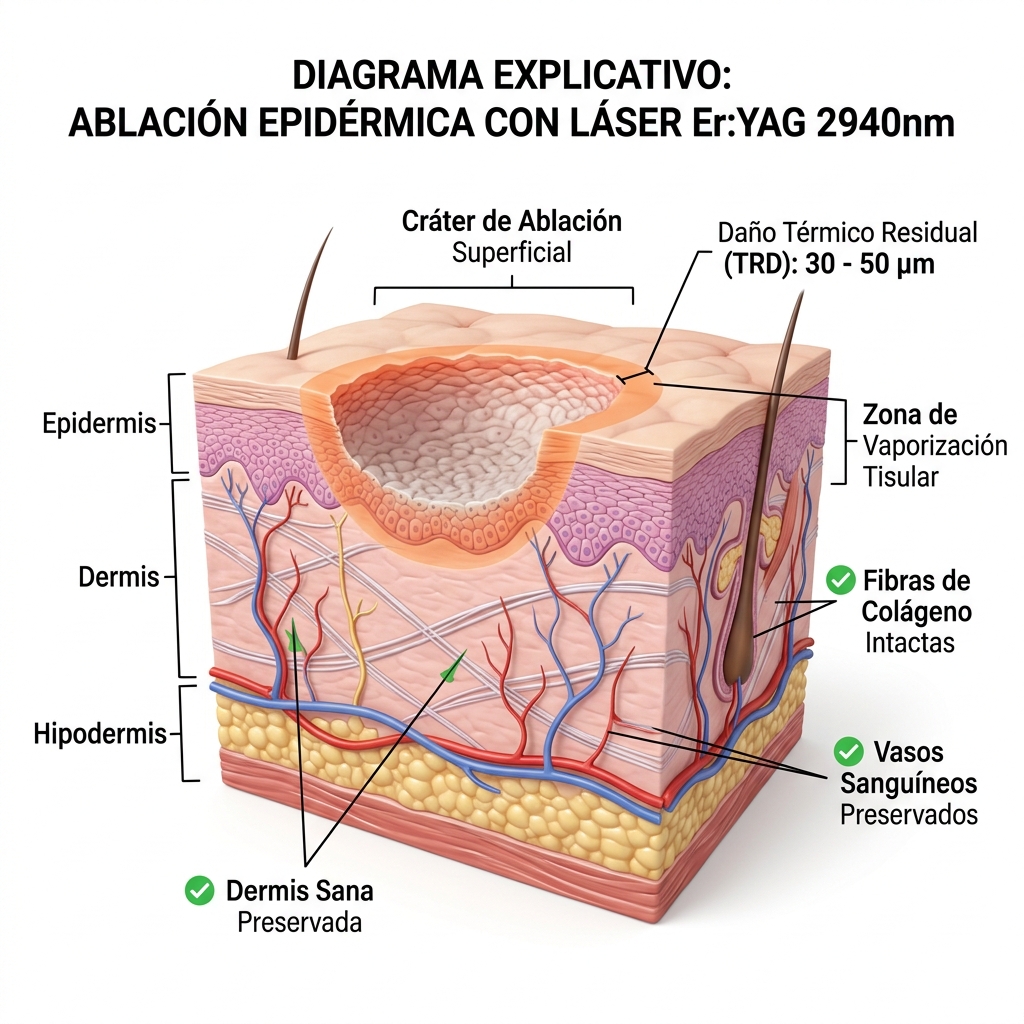

Control del Daño Térmico Residual (TRD)
El umbral de ablación tisular para la piel humana mediante láser Er:YAG oscila entre 1.5 y 2.0 Joules por centímetro cuadrado (J/cm²). Cuando la fluencia entregada por la pieza de mano (R11, R12 o R13) supera este umbral, casi la totalidad de la energía suministrada se consume en el calor latente de vaporización del agua y en la energía kinética de la pluma de ablación expulsada.
Como consecuencia directa de este fenómeno hidrocinético, la conducción térmica hacia las estructuras dérmicas o mucosas adyacentes es mínima. La zona de daño térmico residual (TRD, por sus siglas en inglés Thermal Residual Damage) se restringe estrictamente a un halo de solo 30 a 50 micrómetros (µm) contiguo al borde de evaporación. Esta estrecha franja térmica es suficiente para asegurar la coagulación de pequeños capilares papilares en parámetros específicos, pero resulta lo suficientemente confinada como para prevenir la necrosis por coagulación profunda, la hiperpigmentación postinflamatoria (HPI) severa, la cicatrización trófica anómala y el eritema prolongado.

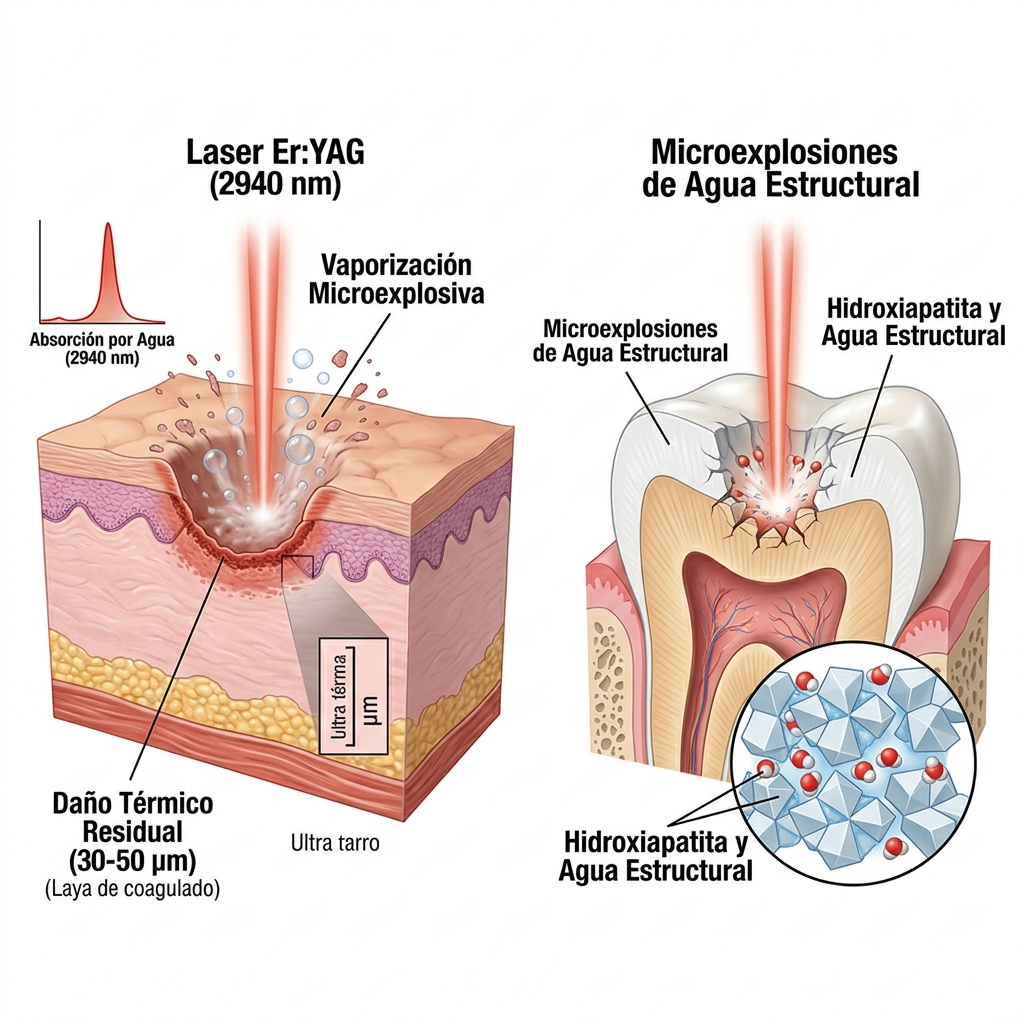

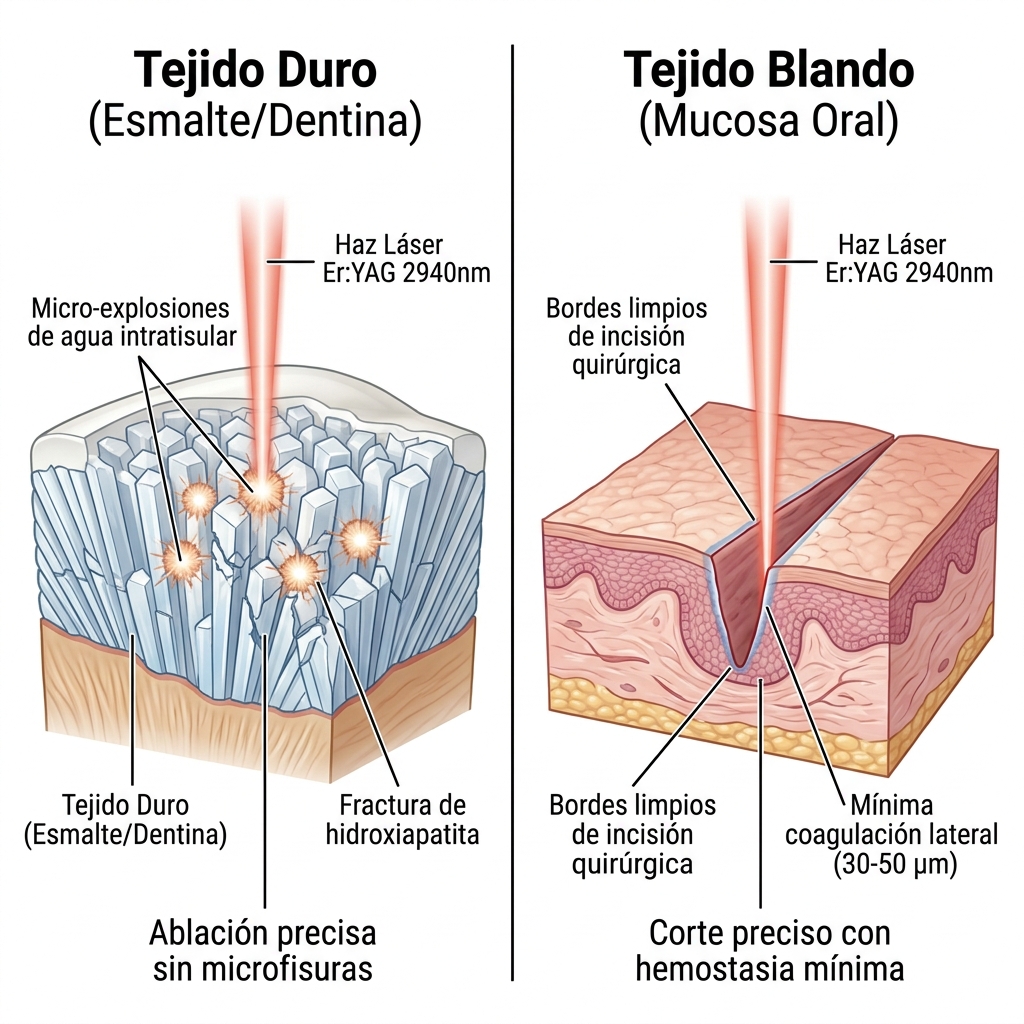

Dinámica de la Hidro-Fototermólisis en Tejidos Calcificados y Blandos

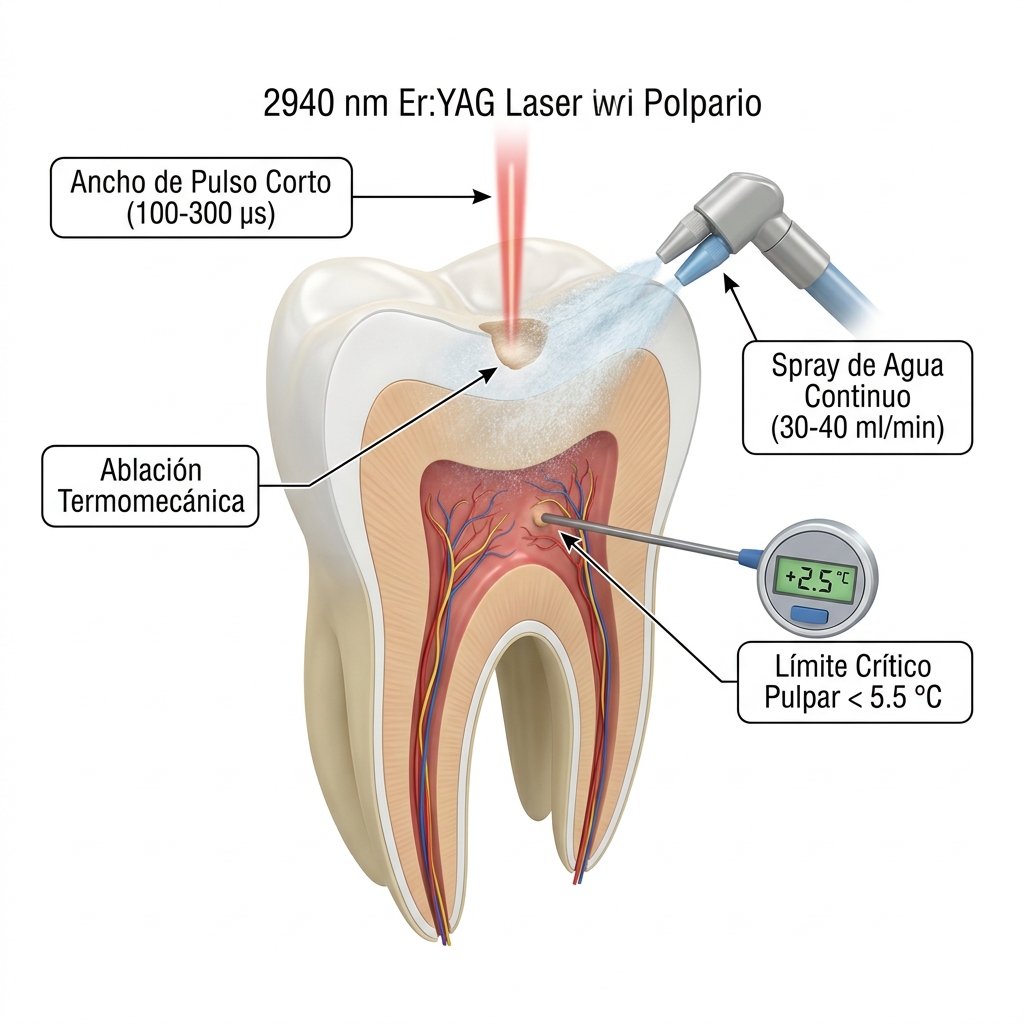

En tejidos duros (esmalte y dentina), el mecanismo ablativo opera mediante la ebullición explosiva del agua atrapada en los microespacios intercristalinos de la matriz mineralizada. El vapor expandido micro-fractura mecánicamente los prismas de hidroxiapatita, removiendo la sustancia dentaria sin generar micro-fisuras térmicas por sobrecalentamiento pulpar ni la formación de capa de desecho (smear layer). En tejidos blandos y mucosa oral, este mismo fenómeno permite realizar incisiones y escisiones quirúrgicas de extrema precisión, preservando la viabilidad de los bordes vasculares y acelerando los procesos de reparación cicatrizal.
¿Desea revisar cómo la densidad de energía ajustada entre 200 mJ y 3000 mJ modifica el equilibrio entre ablación pura y coagulación térmica marginal durante la práctica clínica?

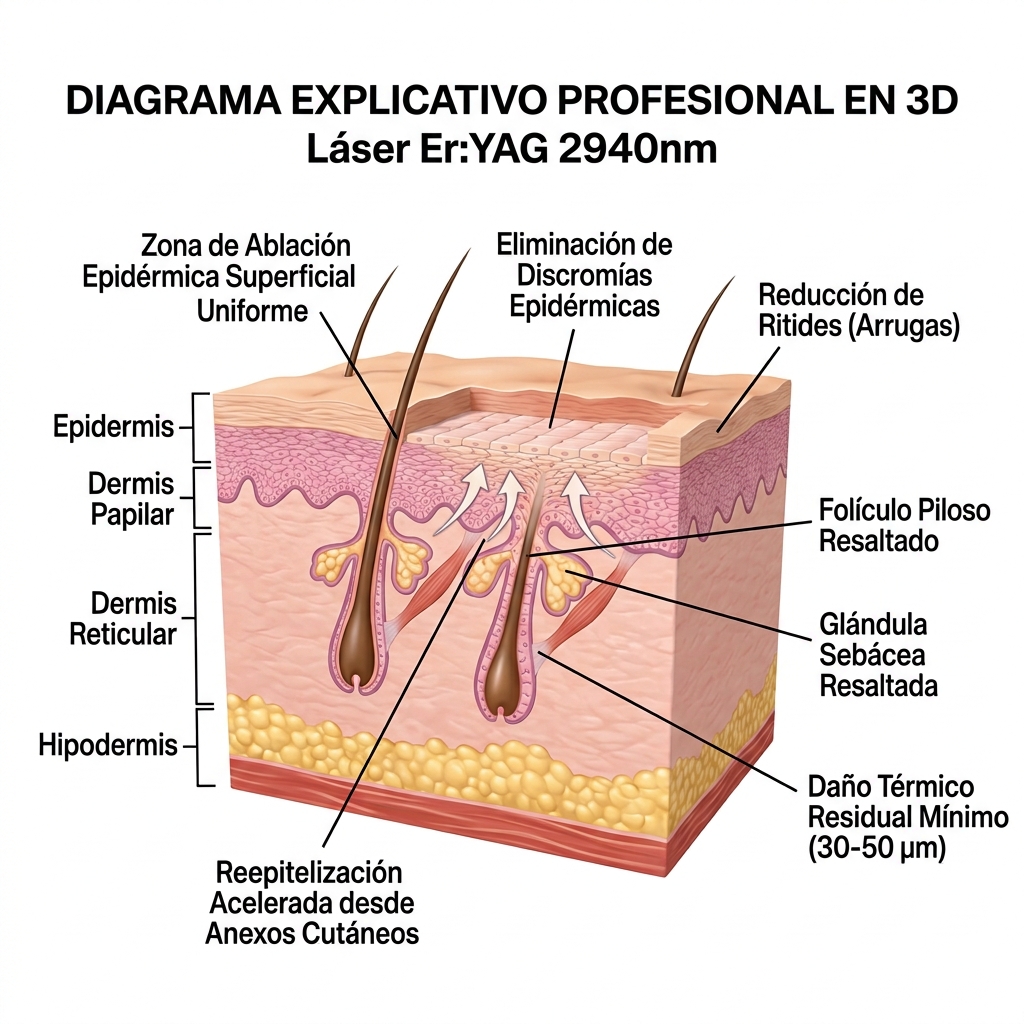

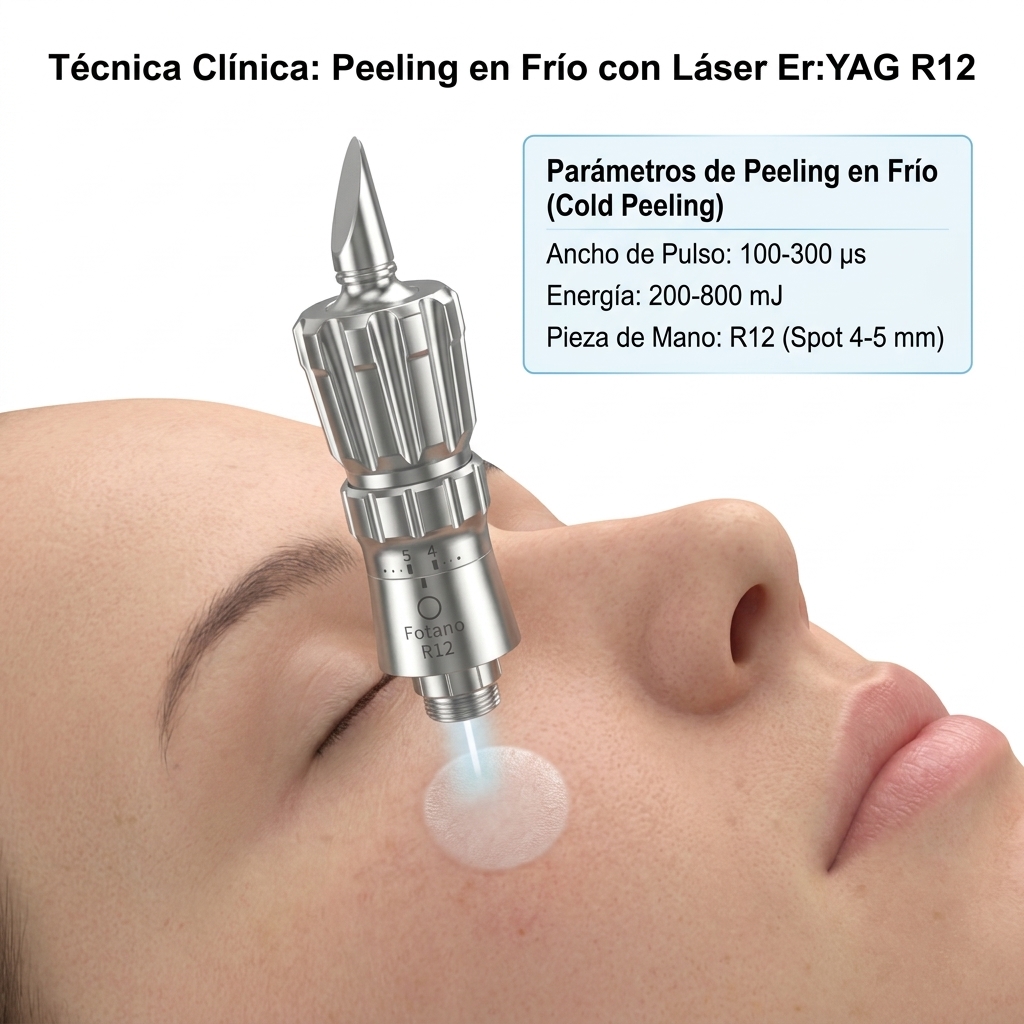

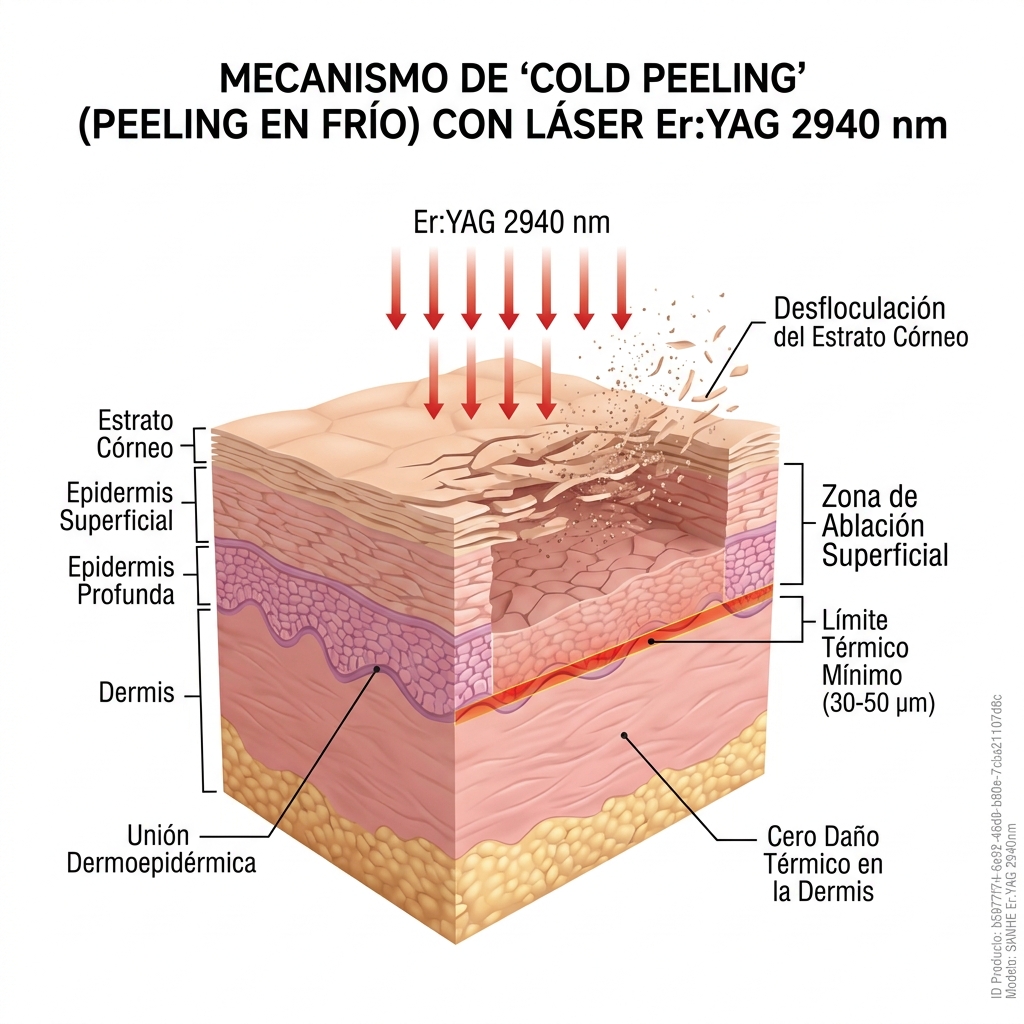

2.3. Fundamentación Bioclínica del "Cold Peeling" (Peeling en Frío) y Protocolo de Inserción
El concepto clínico de Cold Peeling (o Peeling en Frío) representa una innovación metodológica en el rejuvenecimiento epidérmico ablativo, fundamentada exclusivamente en las propiedades fotofísicas de la onda de 2940 nm operada bajo pulsos ultracortos.
Fisiología de la Nocicepción y la Ausencia de Anestesia
El dolor durante los procedimientos con láser ablativo estándar proviene de la conducción de calor profundo hacia la dermis reticular, donde se localizan los nociceptores de umbral térmico (fibras amielínicas C y fibras mielínicas A-delta). Estas terminaciones nerviosas son estimuladas intensamente cuando la temperatura tisular acumulada supera los 45 °C a 47 °C en estratos profundos.
En el protocolo de Peeling en Frío con el equipo SANHE Er:YAG 2940nm:
- Se configuran anchos de pulso reducidos (100 µs a 300 µs) combinados con fluencias bajas a moderadas que superan apenas el umbral de ablación del estrato córneo y la epidermis superficial.
- La evaporación de la capa córnea ocurre a una velocidad muy superior a la velocidad de difusión del calor hacia la dermis papilar profunda.
- Dado que el calor residual no logra propagarse hacia la red de nociceptores dérmicos (manteniendo la zona de TRD dentro de los 30 µm), el paciente percibe únicamente una sensación de chasquido o leve cepillado sobre la superficie cutánea, eliminando por completo la necesidad de aplicar anestesia tópica uclusiva previa epidérmica.

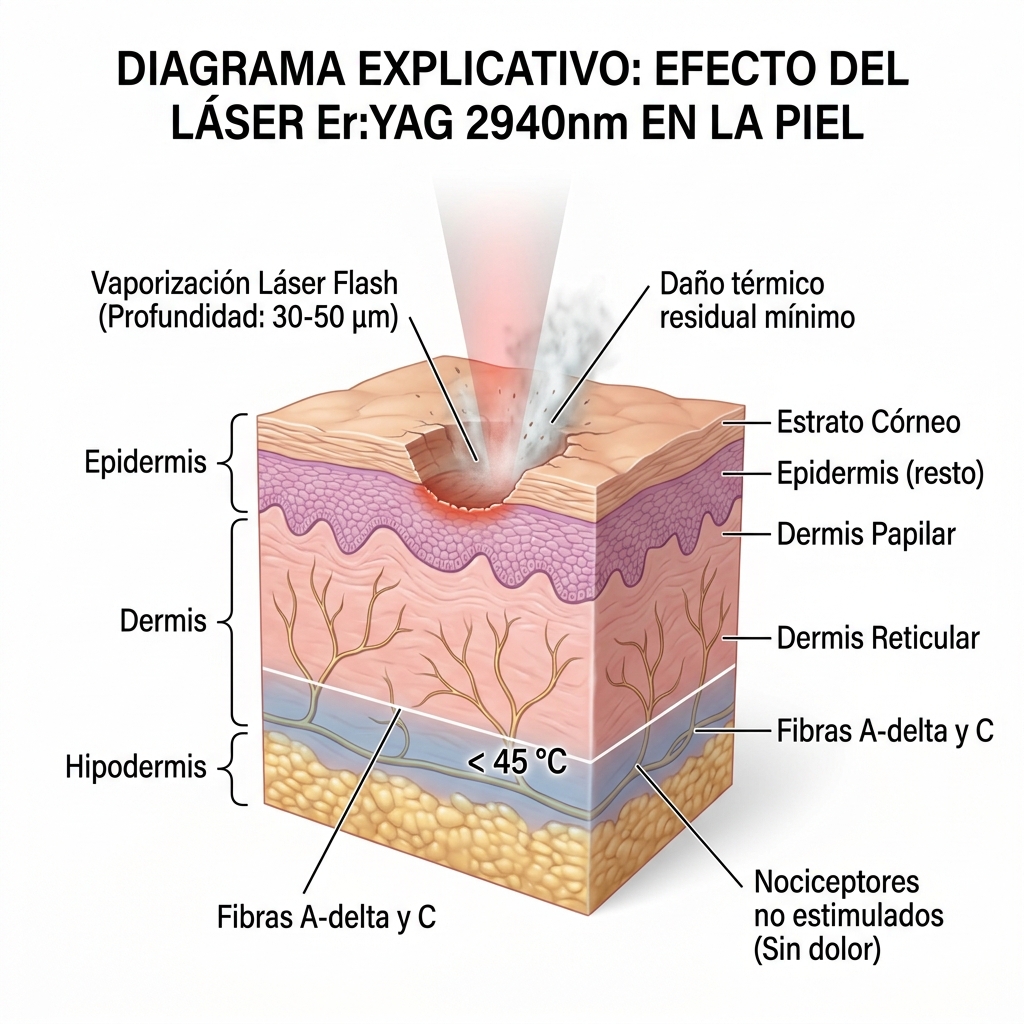

Estructura Cutánea y Difusión Térmica en Cold Peeling:
+------------------------------------------------------+ <- Estrato Córneo / Epidermis
| [Vaporización Instantánea - 30-50 µm de Ablación] | <- Zona de impacto del pulso
+------------------------------------------------------+
| Dermis Papilar (Zona libre de difusión de calor) | <- Temperatura < 45 °C
| Nociceptores Fibras A-delta y C (Sin Estimulación) | <- Ausencia de Dolor
+------------------------------------------------------+Protocolo Clínico Secuencial de Aplicación del Cold Peeling
-

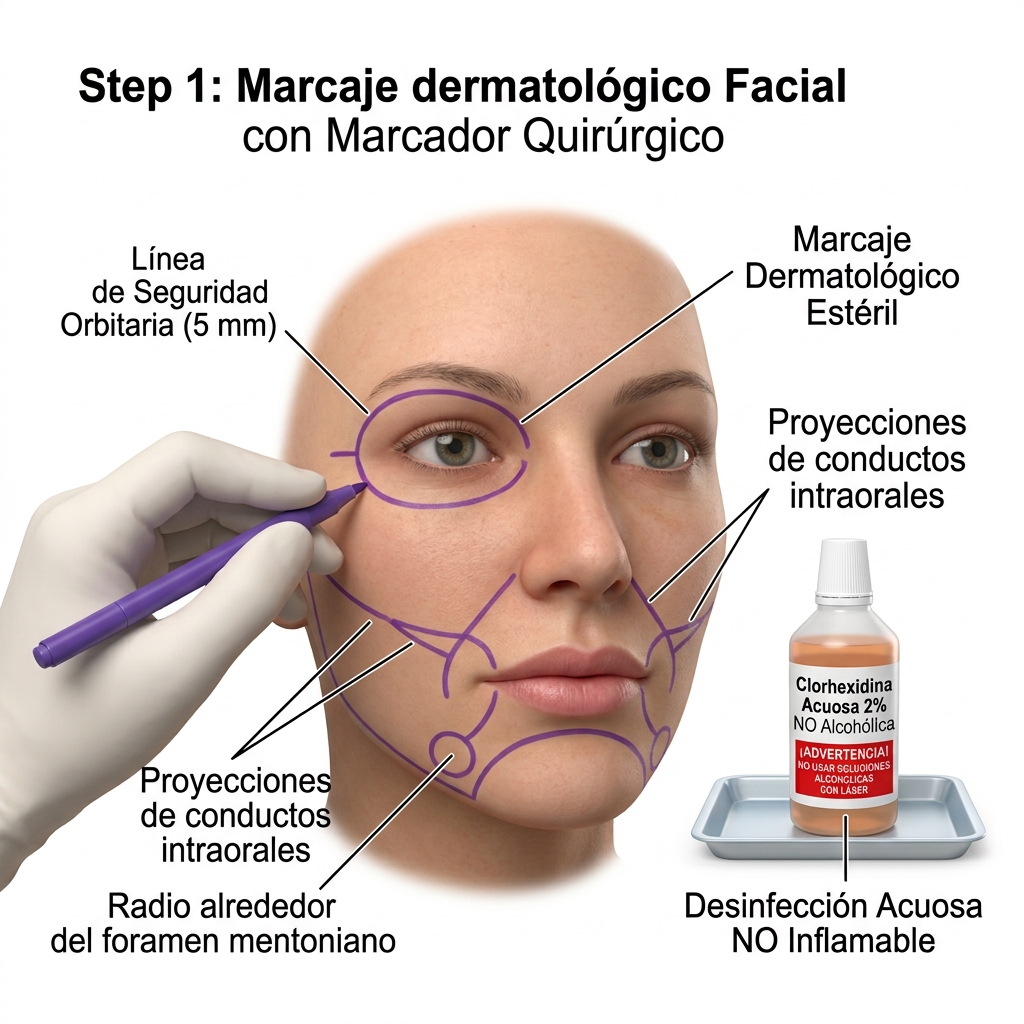

Evaluación de la Piel y Preparación Antiséptica:
- El profesional médico deberá limpiar rigurosamente la zona cutánea a tratar con una solución antiséptica no inflamable de base acuosa (ejemplo: clorhexidina al 0.12%), asegurando la remoción total de sebo, maquillaje o residuos cosméticos.
- Se evitará el uso de alcohol al 70% o soluciones volátiles inflamables inmediatamente antes de la emisión del disparo láser.
- La piel deberá secarse meticulosamente mediante gasa estéril, dado que el agua libre exógena sobre la superficie absorbería la energía del haz de 2940 nm antes de impactar el estrato córneo.
-

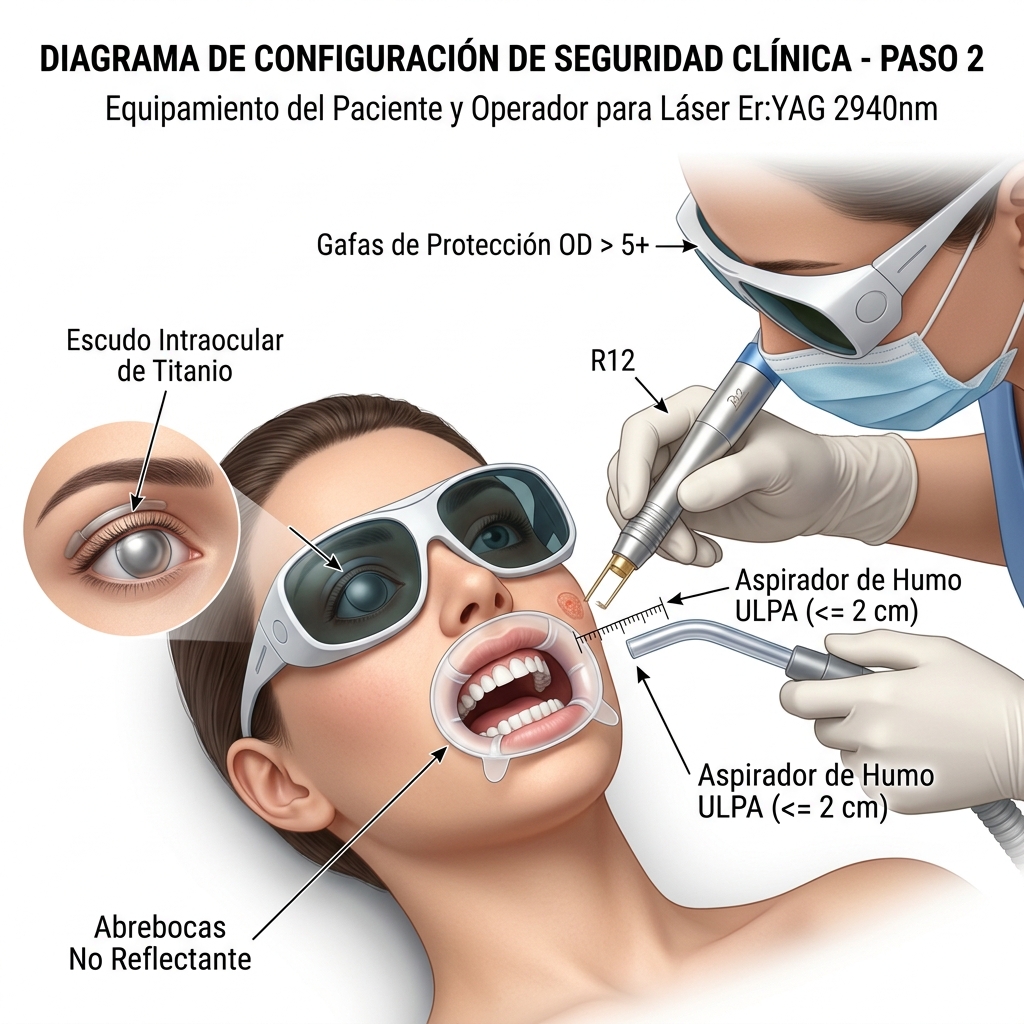

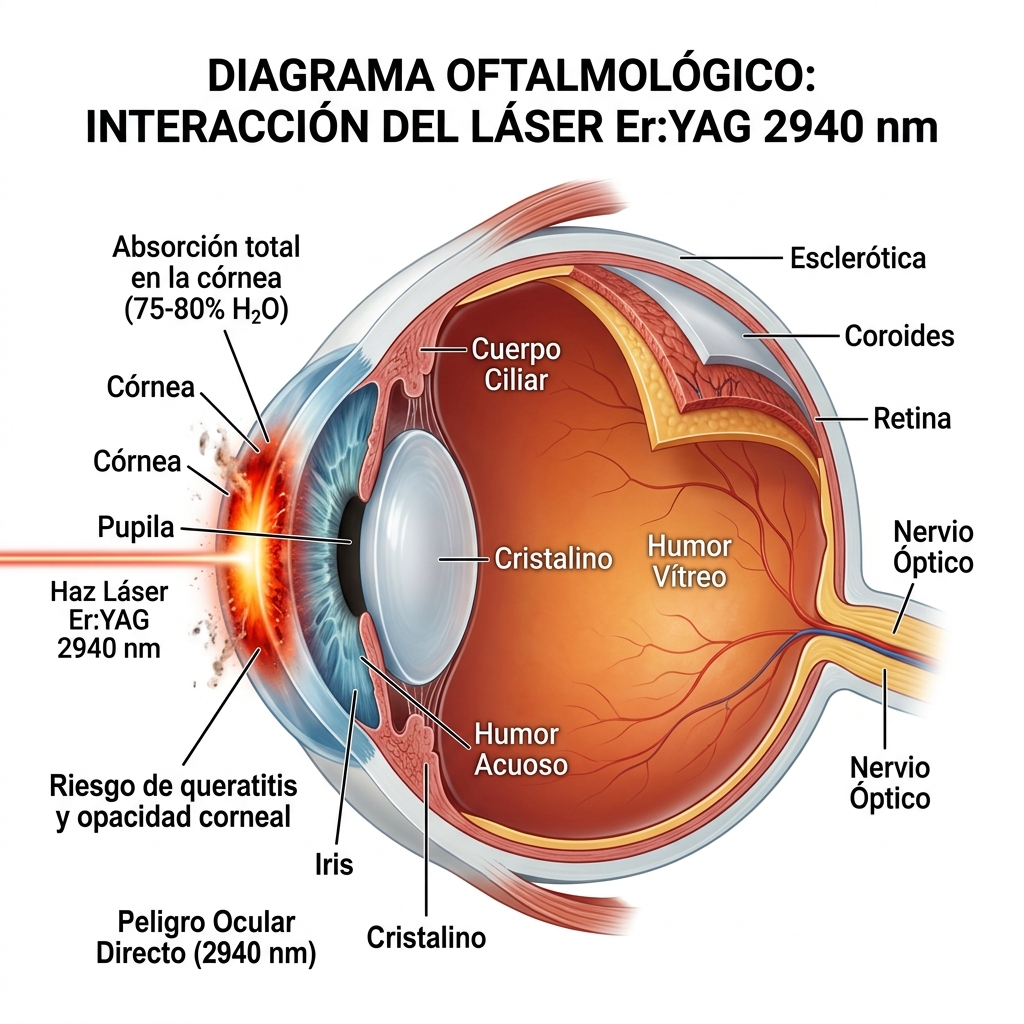

Verificación de Dispositivos de Protección Ocular:
- El profesional médico, el personal de asistencia y el paciente deberán colocarse las gafas de protección ocular específicas calibradas para la longitud de onda de 2940 nm (densidad óptica OD > 5+).
-
Selección de Parámetros y Calibración de la Interfaz:
- En la pantalla táctil de 15.6 pulgadas del sistema SANHE, se procederá a seleccionar el modo de ablación superficial.
- Se configurará un ancho de pulso corto (100 µs a 200 µs).
- Se establecerá una energía de pulso de 200 mJ a 500 mJ y una frecuencia de disparo de 2 Hz a 4 Hz.

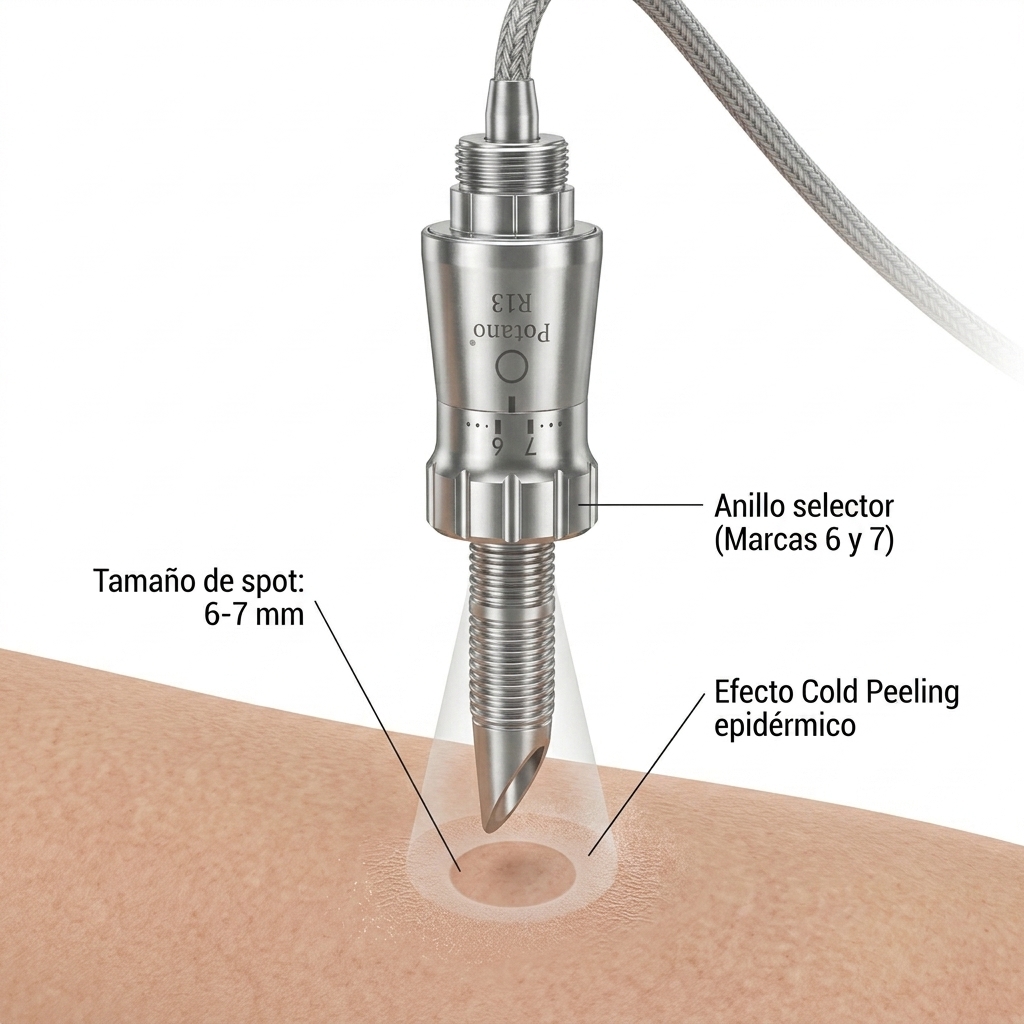

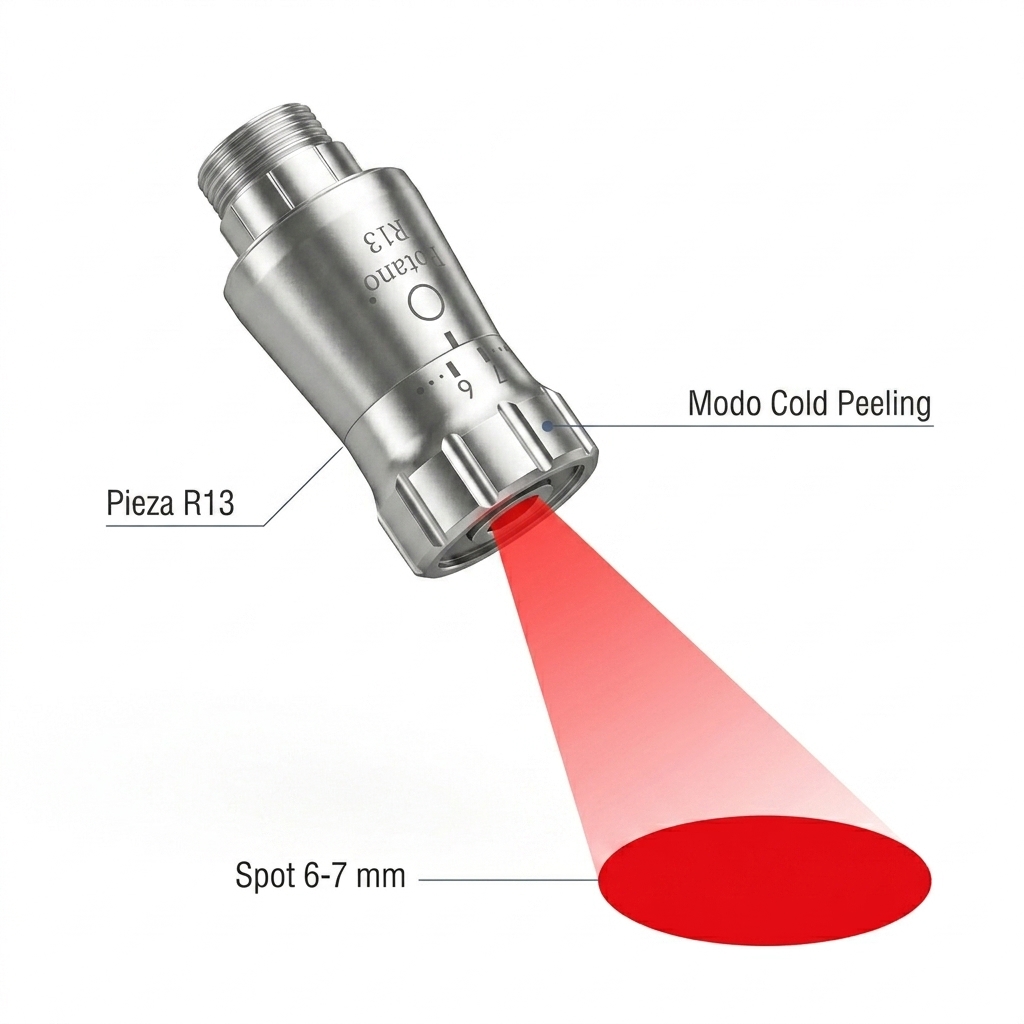

- Se acoplará la pieza de mano R13 (spot de 6 mm a 7 mm) para garantizar una cobertura rápida y uniforme de la zona anatómica.
-

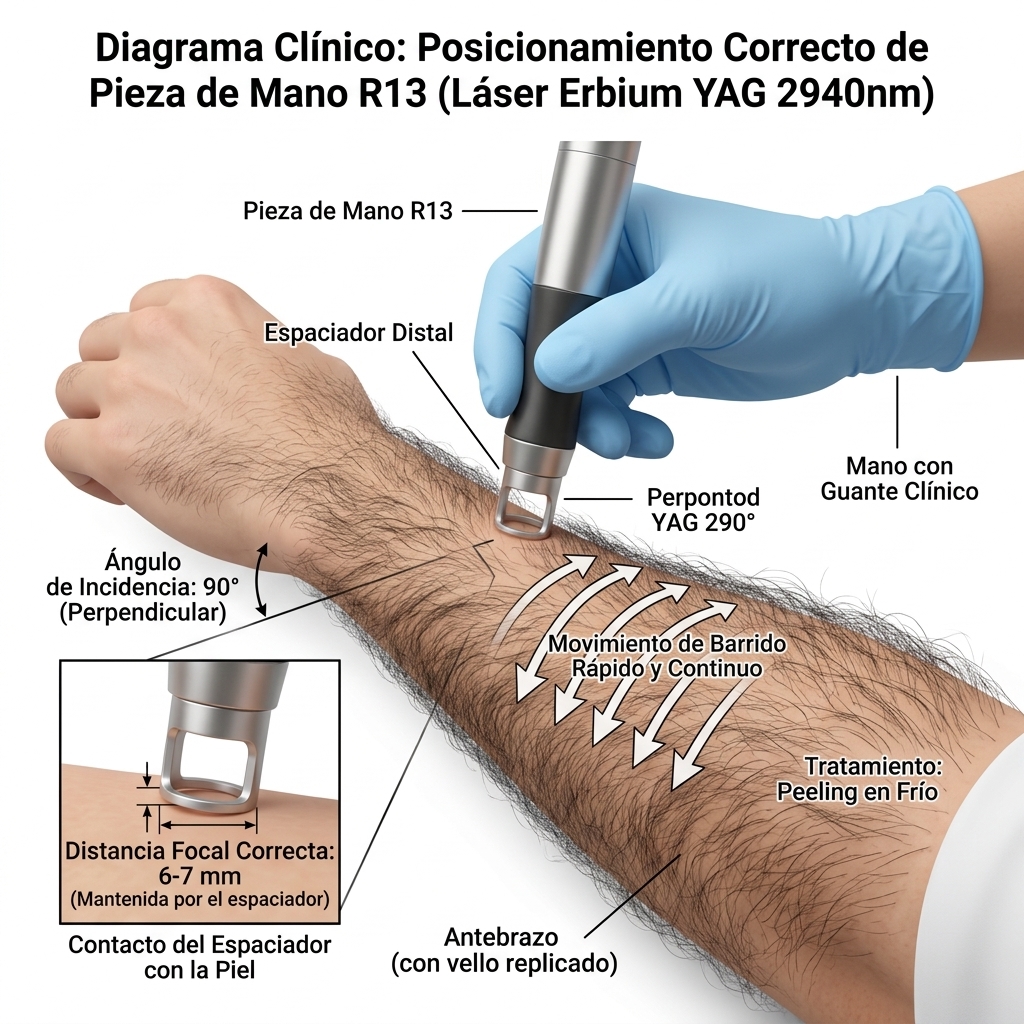

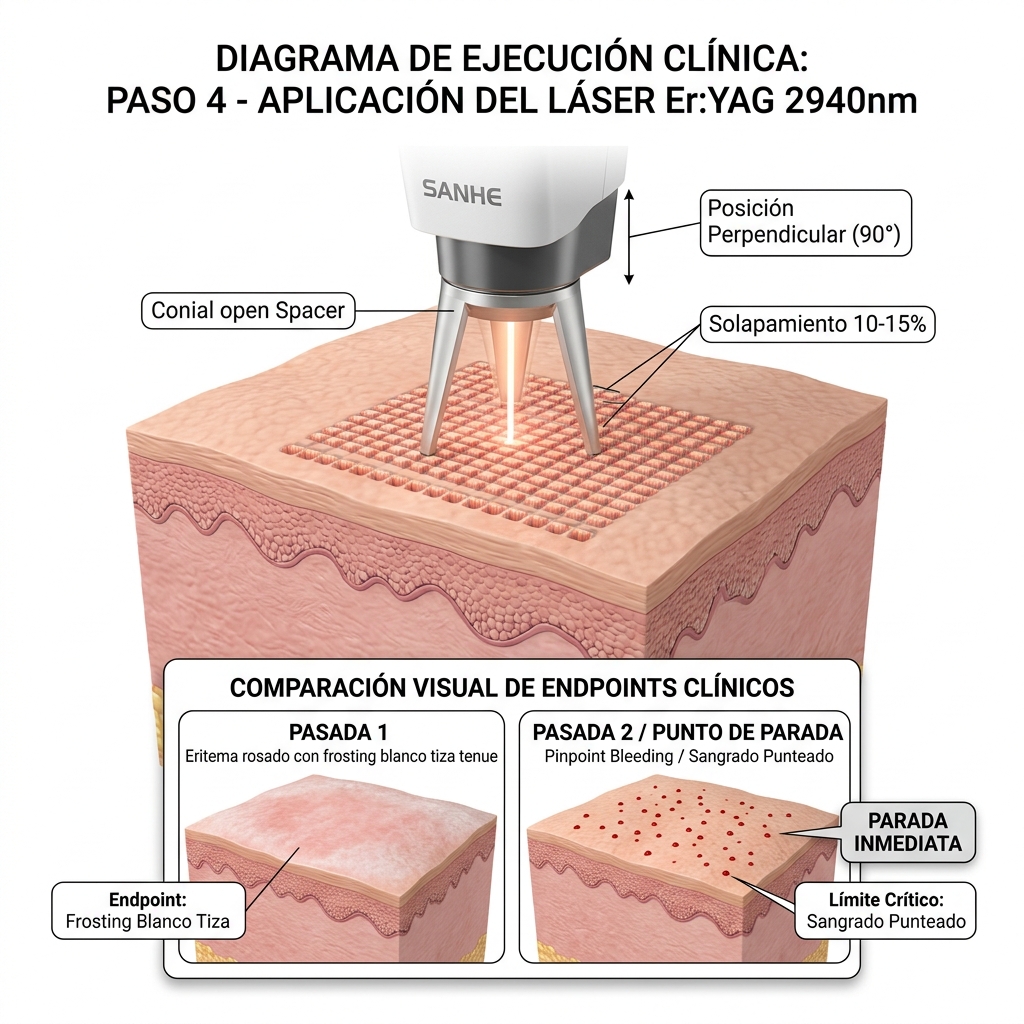

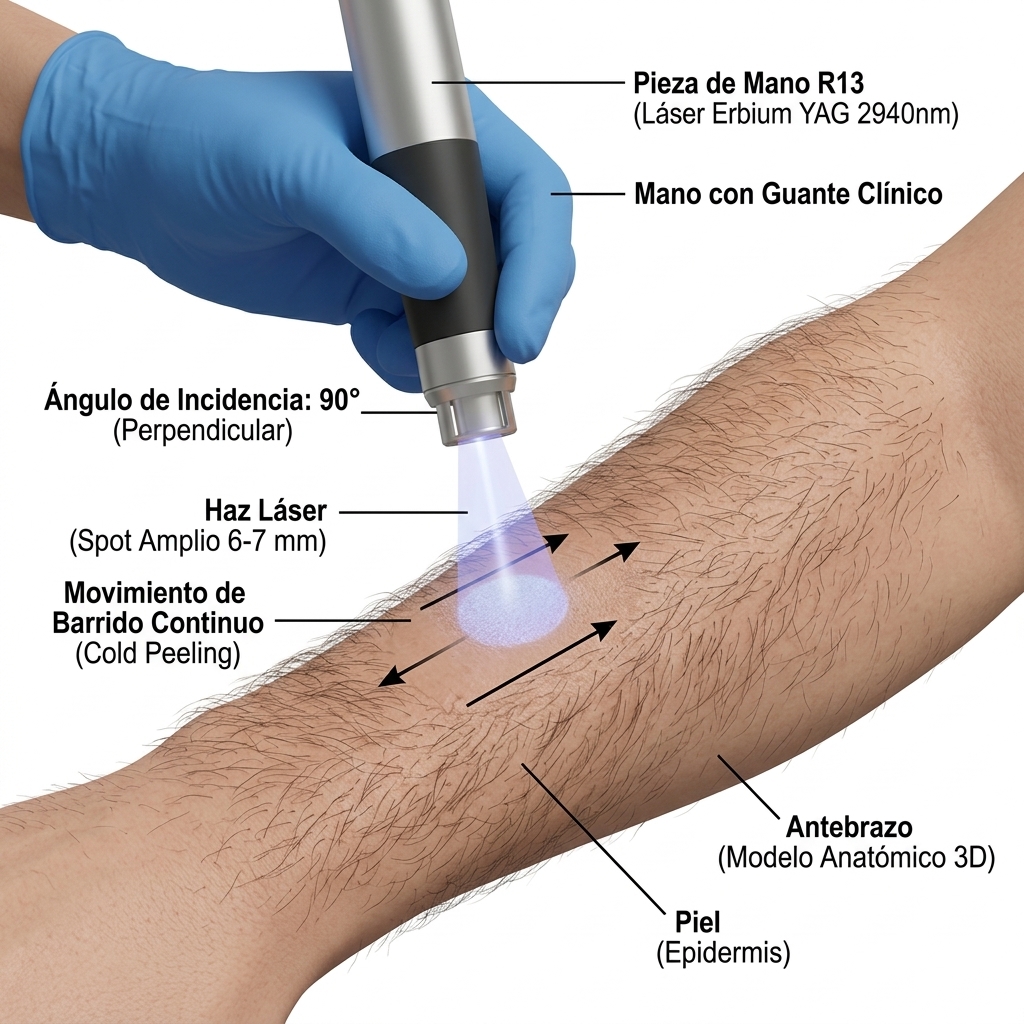

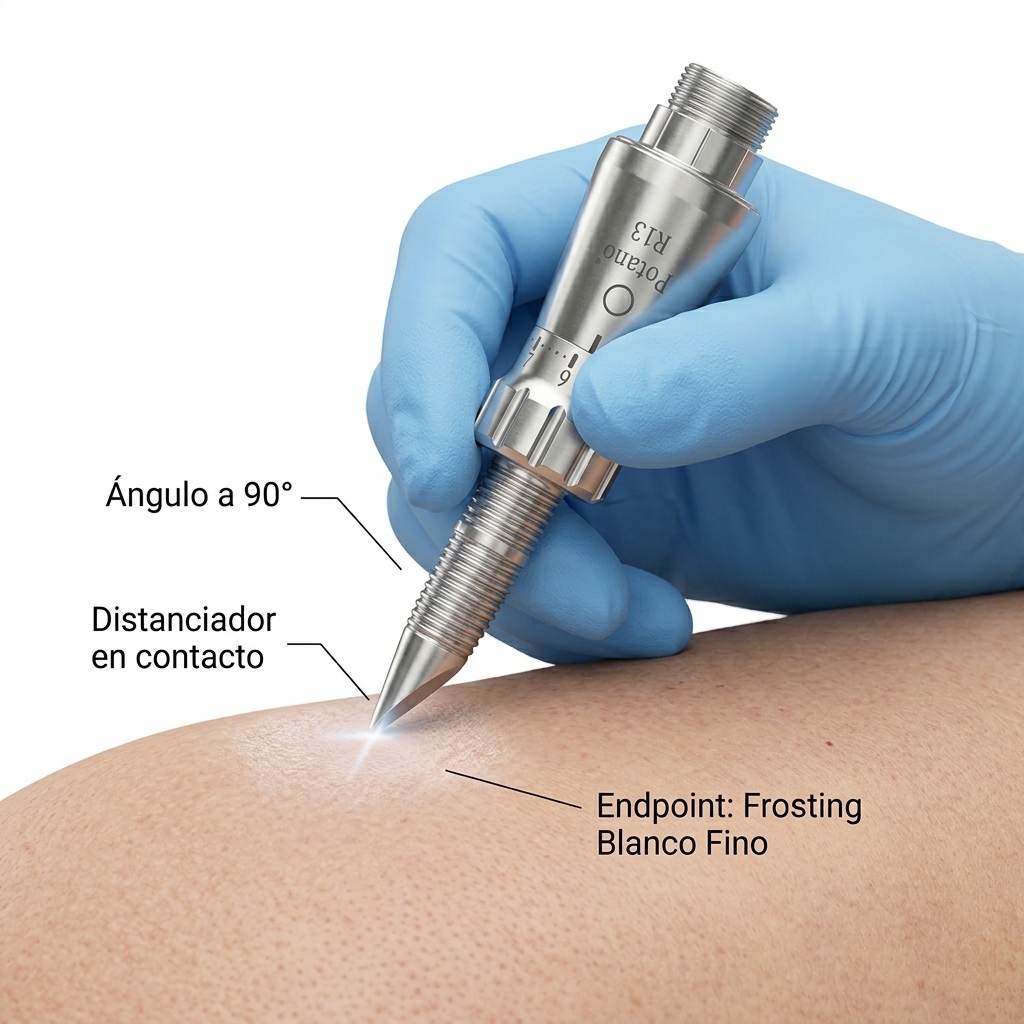

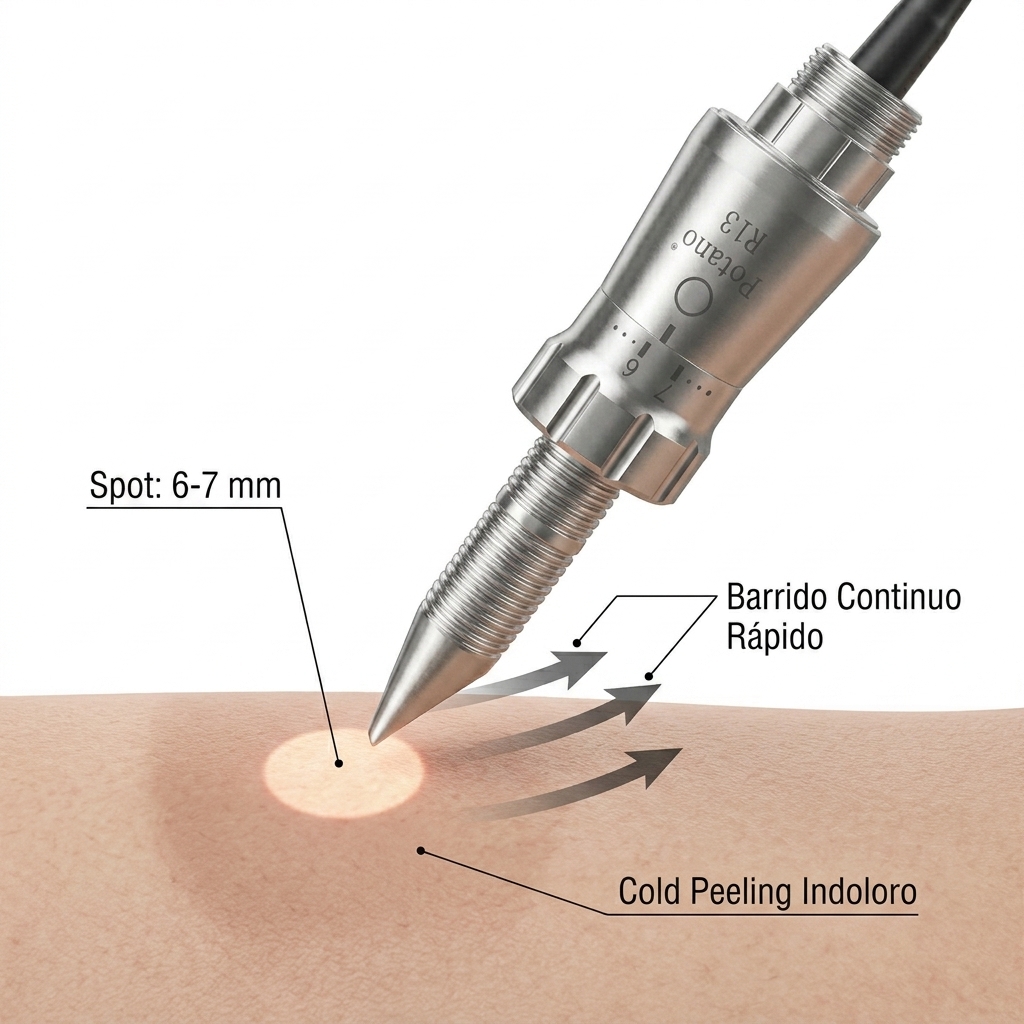

Técnica de Pase y Maniobra Clínica:

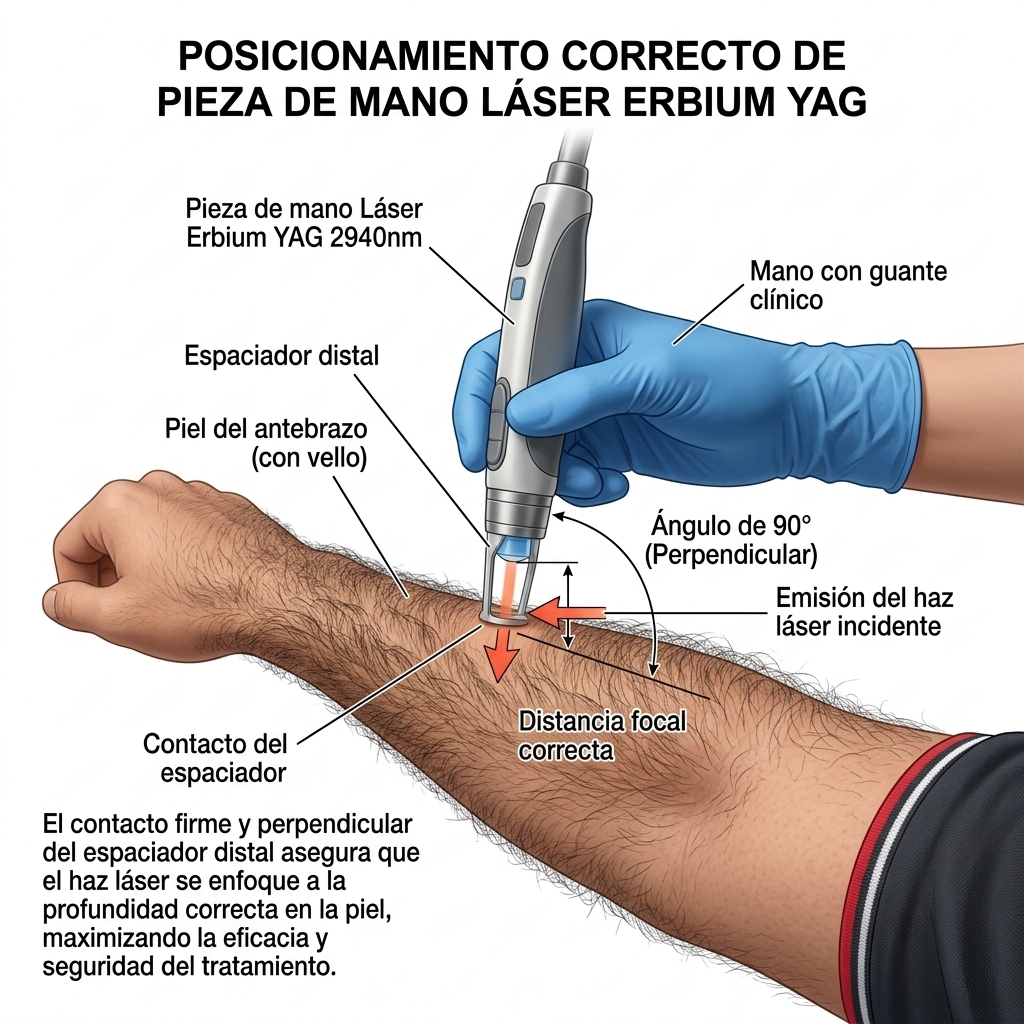

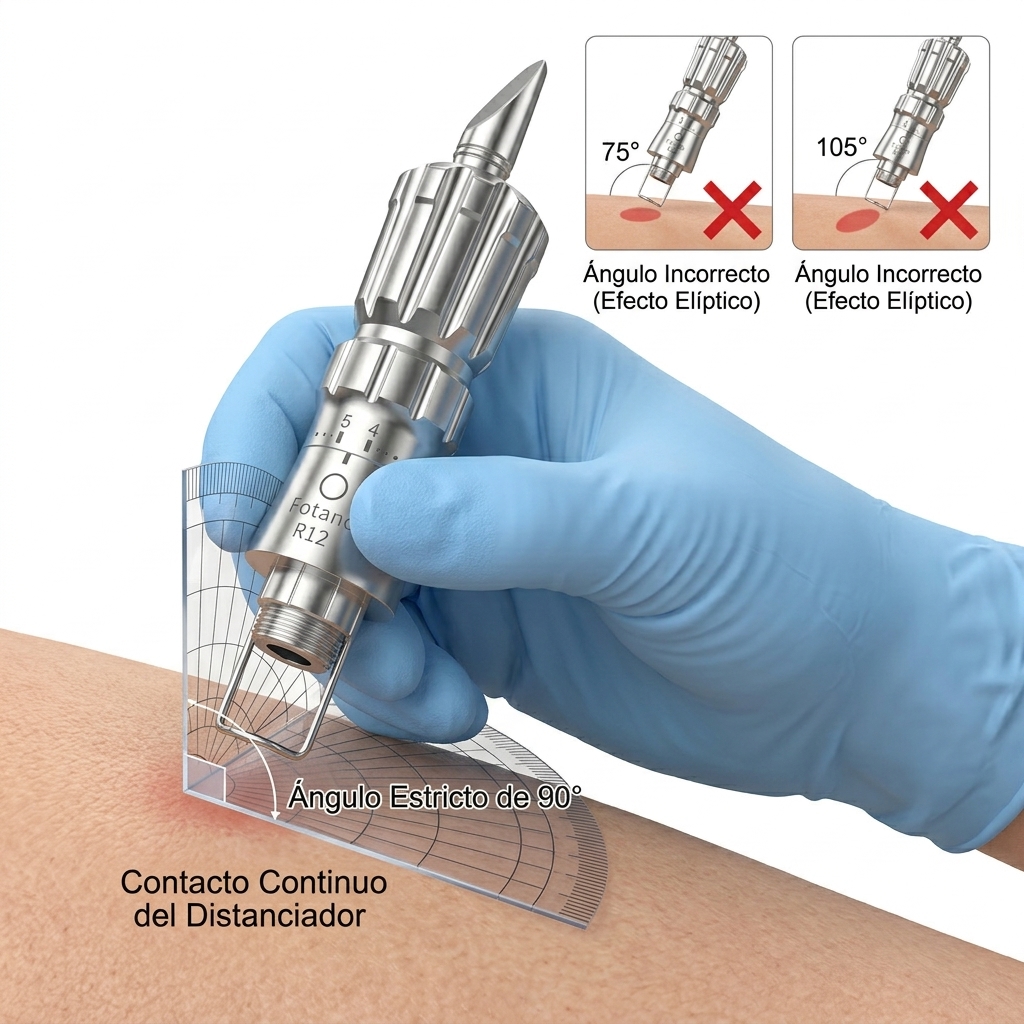

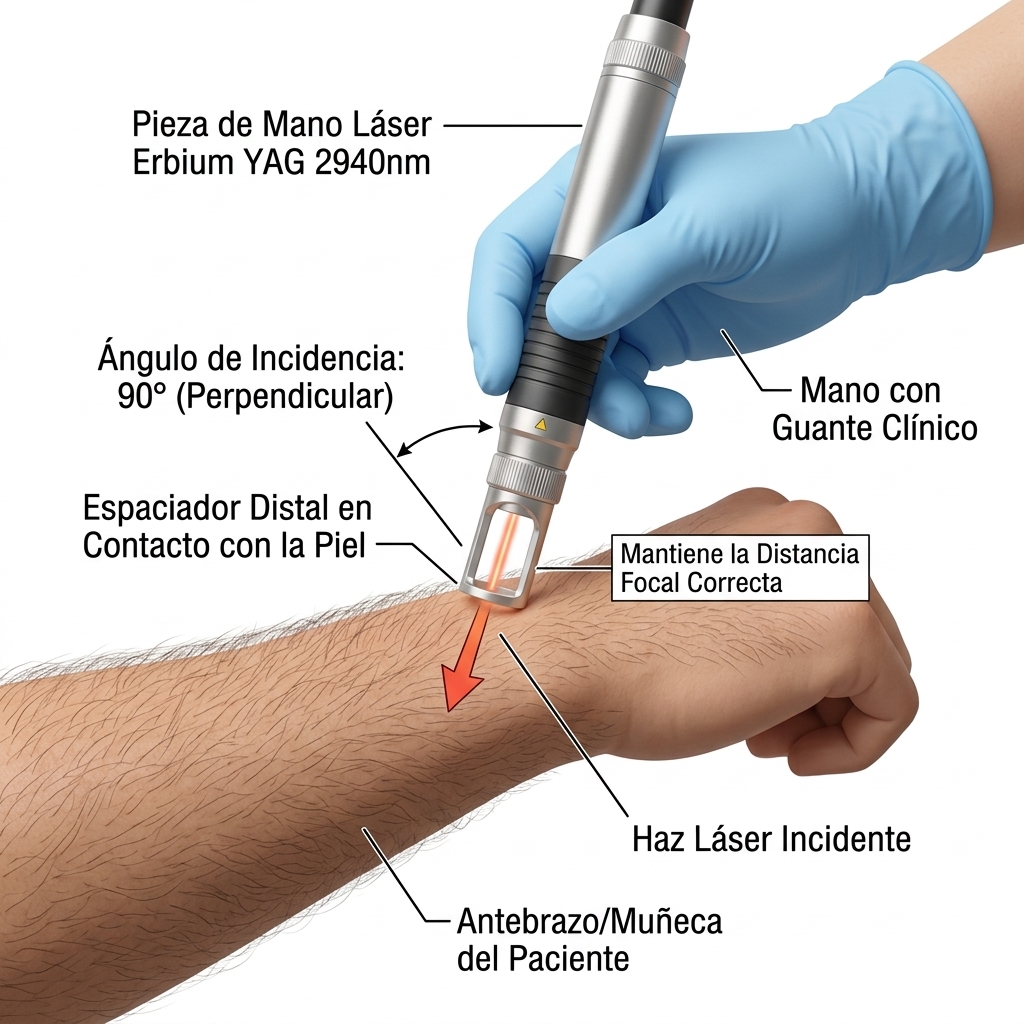

- El operador posicionará la pieza de mano en ángulo perpendicular (90°) respecto a la superficie cutánea, utilizando el espaciador metálico de contacto para asegurar el plano focal perfecto.

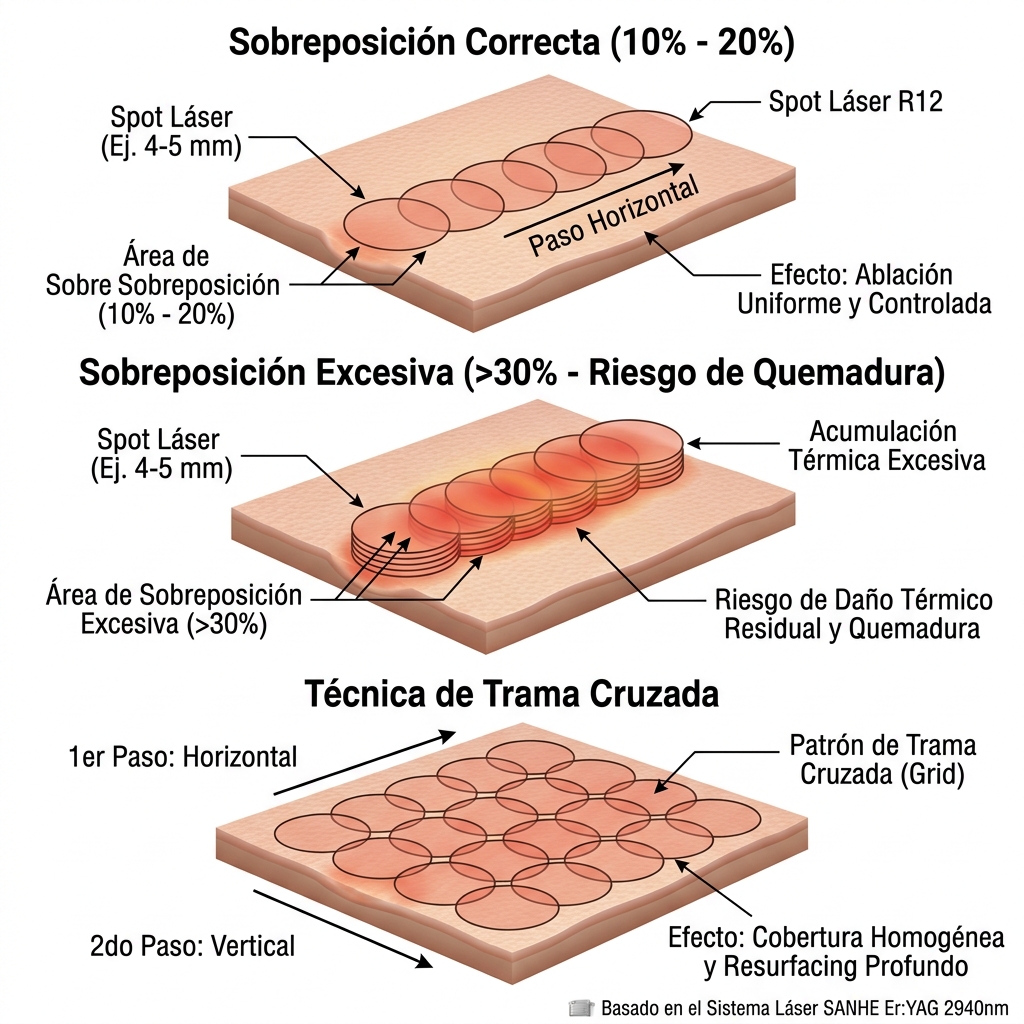

- Se ejecutará un pase continuo uniforme sin solapamiento excesivo (no mayor al 10%) sobre el área facial deseada (frente, mejillas, mentón).
- Endpoint Clínico Esperado: Aparecerá una escarcha blanquecina fina (frosting epidérmico superficial) generada por la desecación y micro-ablación del estrato córneo. No deberá observarse sangrado puntiforme ni eritema acentuado inmediato en esta modalidad.
-

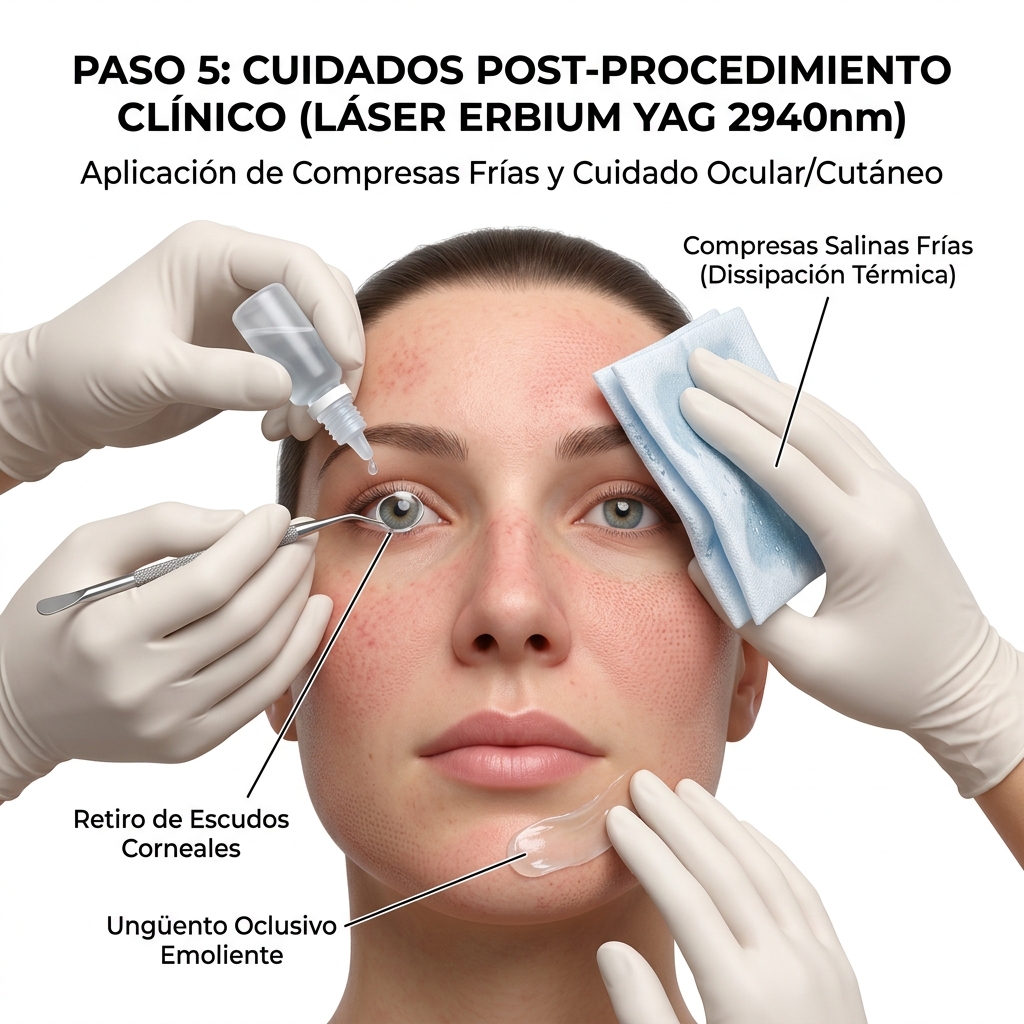

Alineación Post-Procedimiento:
FIGURA 2.6 #### Protocolo Clínico Secuencial de Aplicación del Cold Peeling
- Se aplicará inmediatamente un agente hidratante no oclusivo y emoliente de alta pureza junto con fotoprotección solar de amplio espectro (FPS 50+).
- El paciente reanudará sus actividades habituales de forma inmediata, presentando únicamente un leve descamado fino al cabo de 48 a 72 horas.
2.4. Fotobiología de la Ablación Tisular Especializada: Tejidos Blandos, Tejidos Duros y Mucosa Oral
La versatilidad de la longitud de onda de 2940 nm permite modular el efecto foto-biológico desde la ablación puramente fría hasta la vaporización con modulación térmica controlada, dependiendo de la densidad de energía, el ancho de pulso (100 µs a 1500 µs) y la tasa de repetición elegida.
100 µs 1500 µs
Ancho de Pulso
|---------------------------------------------------|
Ablación Pura "Fría" Coagulación Térmica
(Cold Peeling / Tejido Duro) (Tensado / Remodelación Mucosa)
TRD: 30 µm TRD: 50 µmAplicaciones en Tejido Cúneo Epidérmico y Dérmico
- Resurfacing Ablativo Fraccionado y Total: La remoción controlada de capas epidérmicas permite eliminar queratosis actínicas, léntigos solares, discromías superficiales y cicatrices atróficas de acné. Al ablacionar el tejido alterado en columnas microscópicas o capas completas, se induce una reepitelización rápida a partir de los queratinocitos viables conservados en los anexos cutáneos (folículos pilosos y glándulas sebáceas).
- Tratamiento de Arrugas Peribucales y Perioculares: La vaporización de los bordes de la arruga (efecto de lijado o efectos de borde) reduce el escalón topográfico de la línea de expresión, suavizando la micro-relieve cutáneo.
Aplicaciones Odontológicas: Tejidos Duros (Esmalte, Dentina, Hueso)
- Ablación Dental Aislada: La absorción por la pequeña fracción de agua presente en los micro-poros del esmalte (4% agua) y la dentina (10% a 20% agua) genera micro-explosiones que remueven el tejido cariado de forma selectiva, respetando la dentina sana subyacente que posee diferente grado de hidratación.
- Inexistencia de Daño Pulpar: Dado que el calor no se transmite por conducción térmica hacia la cámara pulpar cuando se utiliza la refrigeración combinada por aire/agua del equipo, se evita la necrosis pulpar o la pulpitis iatrogénica.
- Cirugía Ósea Periostiológica: En procedimientos de ostectomía y osteoplastia, la precisión de la ablación previene la osteonecrosis térmica, conservando el potencial osteogénico de los osteocitos contiguos a la línea de corte.
Aplicaciones en Mucosa Oral e Íntima (Tejidos Blandos)

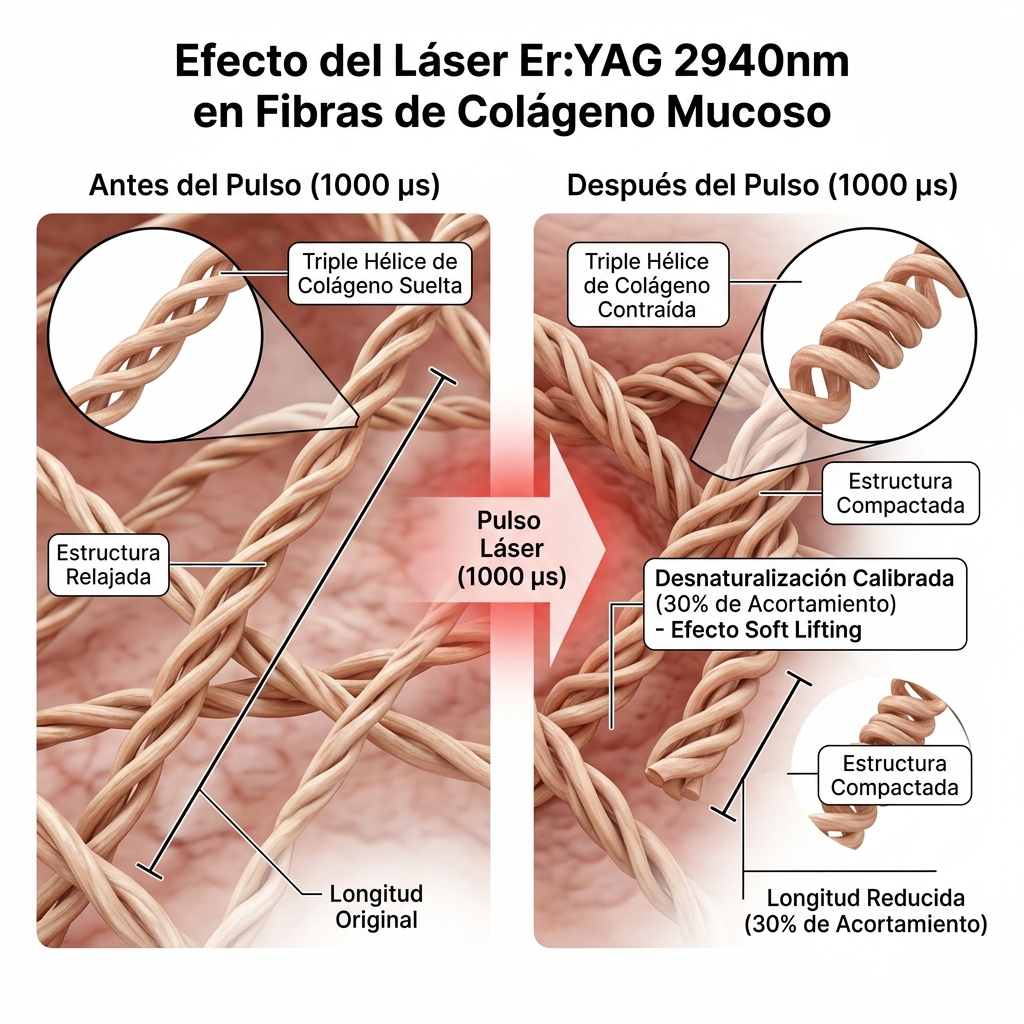

- Efecto de Tensado por Moco-Contracción Térmica (Soft Lifting): Al ajustar anchos de pulso más extendidos (800 µs a 1500 µs), la velocidad de entrega de la energía disminuye ligeramente. Parte de la energía es conducida térmicamente hacia la lámina propia rica en colágeno de la mucosa oral o vaginal.
- Denaturación Calibrada del Colágeno: La temperatura en el estroma mucoso alcanza entre 60 °C y 65 °C. A esta temperatura, los enlaces dobles de hidrógeno que estabilizan la triple hélice de la molécula de tropocolágeno se rompen, provocando el acortamiento inmediato de las fibras de colágeno en un 30% de su longitud longitudinal. Este fenómeno se traduce clínicamente en un tensado tisular inmediato (tightening) en velo del paladar (tratamiento de ronquido), paredes vaginales o mucosa labial peribucal.

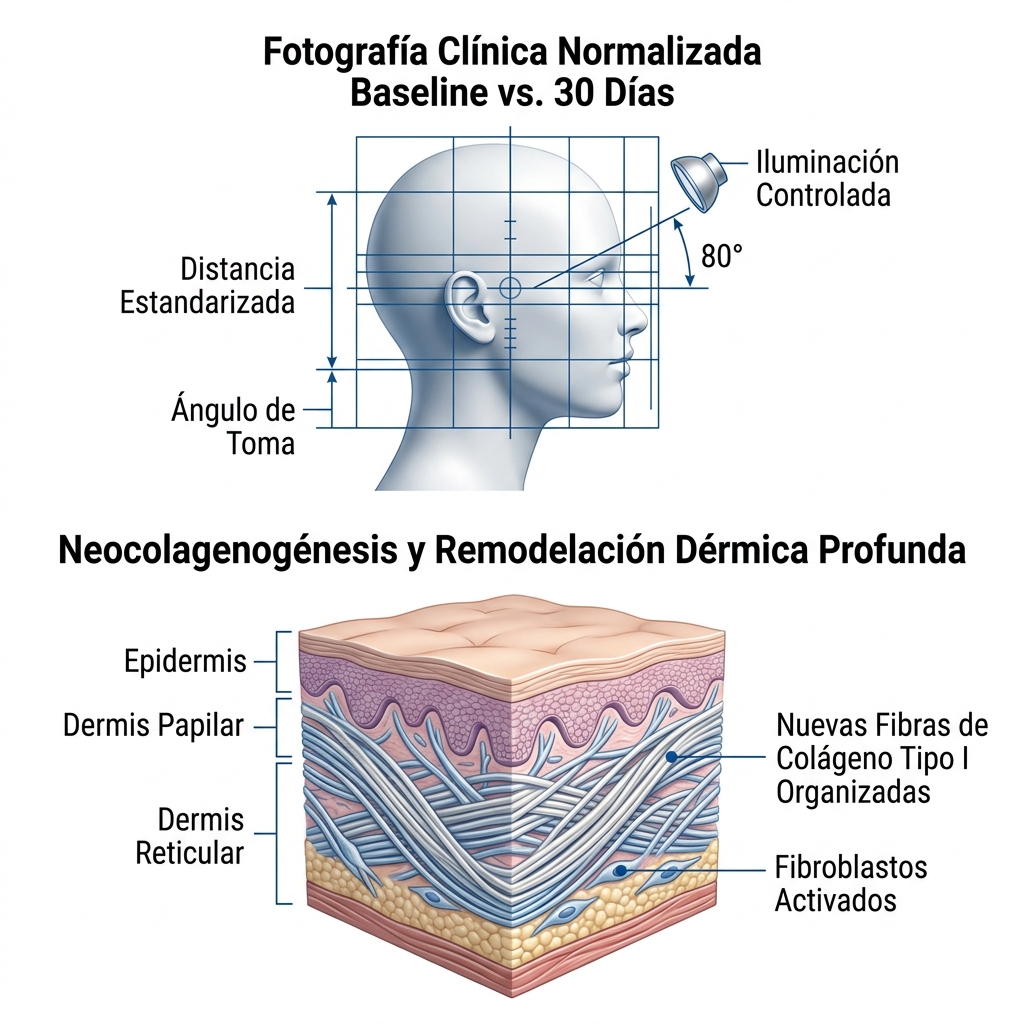

2.5. Cascada Biológica de Neocolagénesis, Elastogénesis y Remodelación Matricial
El estímulo ablativo y fototérmico guiado por el láser SANHE Er:YAG 2940nm desencadena una respuesta biológica riparativa altamente organizada en la dermis y el tejido conectivo, dividida en tres fases fisiológicas consecutivas.
Fase 1: Inflamatoria y Respuesta por Proteínas de Choque Térmico (0 a 48 Horas)
- Expresión de HSP (Heat Shock Proteins): El estrés térmico moderado en la zona de daño residual (30-50 µm) induce la sobreexpresión inmediata de las proteínas de choque térmico HSP 47 y HSP 70. La proteína HSP 47 actúa como una chaperona molecular específica fundamental para el correcto plegamiento y procesamiento intracelular de las cadenas de procolágeno en el retículo endoplásmico del fibroblasto.
- Liberación de Citoquinas y Factores de Crecimiento: La micro-ablación estimula la degranulación plaquetaria y la liberación de mediadores químicos, incluyendo el Factor de Crecimiento Transformante Beta 1 (TGF-β1), el Factor de Crecimiento Derivado de Plaquetas (PDGF) y el Factor de Crecimiento Fibroblástico (FGF).
- Reclutamiento Celular: Se produce una migración ordenada de neutrófilos y macrófagos hacia la zona tratada para fagocitar los detritos celulares microscópicos.
Fase 2: Proliferativa y Sintética (Día 3 a Semana 3)
- Activación Fibroblástica: Los fibroblastos residentes en la dermis adyacente no lesionada son atraídos por quimiotaxis hacia la zona de micro-ablación, transformándose en miofibroblastos con capacidad contráctil.
- Síntesis De Novo de Colágeno: Se inicia la síntesis acelerada de procolágeno Tipo III (colágeno reticular de reparación rápida) y glucosaminoglicanos (ácido hialurónico) en la matriz extracelular.
- Angiogénesis: Se restituye la red microvascular papilar mediante la formación de nuevas asas capilares, garantizando la nutrición y oxigenación celular.
Fase 3: Remodelación Matricial y Maduración (Semana 4 a Meses 3-6)
- Sustitución Isotípica de Colágeno: El colágeno Tipo III, de menor resistencia mecánica, es progresivamente degradado por la acción equilibrada de las Metaloproteinasas de Matriz (MMP-1, MMP-3) y reemplazado por Colágeno Tipo I, dispuesto en haces paralelos densos orientados a lo largo de las líneas de tensión de la piel.
- Elastogénesis: Se estimula la síntesis de nuevas fibras elásticas (elastina y fibrilina), devolviendo a la piel y a la mucosa su viscoelasticidad y firmeza biológica.
- Reestructuración Epidérmica: La barrera epidérmica se completa con una arquitectura celular ordenada, un estrato córneo homogéneo y una unión dermoepidérmica ondulada y fuerte con papilas dérmicas prominentes.
¿Desea que profundicemos en la interacción entre la modulación del ancho de pulso de 100 µs a 1500 µs y la respuesta diferencial de las citoquinas TGF-β1 para optimizar el protocolo en cicatrices atróficas complejas?
2.6. Pautas de Aplicación Clínica y Dosimetría según Dispositivo y Piezas de Mano
Para garantizar la reproducibilidad y seguridad de los tratamientos con el sistema SANHE Er:YAG 2940nm, el profesional médico deberá seguir estrictamente las pautas dosimétricas según la pieza de mano seleccionada y el objetivo clínico.
1. Pieza de Mano R11 (Tamaño de Spot: 2 - 3 mm)
- Indicación Principal: Lesiones epidérmicas focalizadas, verrugas, queratosis seborreicas, bordes profundos de cicatrices atróficas o de acné, y delimitación precisa de arrugas profundas.
- Modo de Operación: Pulsado localizado (disparo punto por punto).
- Energía de Pulso Recomendada: 500 mJ - 1500 mJ.
- Ancho de Pulso: 300 µs - 600 µs.
- Frecuencia: 1 Hz - 3 Hz.
- Maniobra Clínica: El operador colocará el espaciador focal sobre la lesión y emitirá disparos individuales hasta lograr la nivelación topográfica deseada o el cambio de coloración (frosting completo).
2. Pieza de Mano R12 (Tamaño de Spot: 4 - 5 mm)
- Indicación Principal: Resurfacing facial de profundidad media, tratamiento de rhytides moderadas en zona peribucal/periocular y alisado de cicatrices en áreas extensas.
- Modo de Operación: Escaneo dinámico con solapamiento controlado del 10%.
- Energía de Pulso Recomendada: 800 mJ - 2200 mJ.
- Ancho de Pulso: 400 µs - 800 µs.
- Frecuencia: 3 Hz - 6 Hz.
- Maniobra Clínica: Se realizarán pases cruzados (horizontal y vertical) manteniendo una velocidad constante de desplazamiento para asegurar una fluencia acumulada uniforme en el plano dérmico papilar.
3. Pieza de Mano R13 (Tamaño de Spot: 6 - 7 mm)
- Indicación Principal: Peeling en frío (Cold Peeling), tonificación epidérmica rápida, homogenización del tono cutáneo y rejuvenecimiento de escote o manos.
- Modo de Operación: Barrido rápido y continuo.
- Energía de Pulso Recomendada: 200 mJ - 800 mJ.
- Ancho de Pulso: 100 µs - 300 µs.
- Frecuencia: 5 Hz - 10 Hz.
- Maniobra Clínica: Se desplazará el cabezal velozmente sobre la piel limpia y seca. El amplio spot de 6-7 mm distribuye la densidad de energía de forma homogénea, acortando sustancialmente la duración total de la sesión clínica sin generar sobrecalentamiento.
4. Pieza de Mano Fraccionada (Opcional)
- Indicación Principal: Rejuvenecimiento de recuperación ultrarrápida (down-time mínimo), fototipos cutáneos altos (IV-VI) con riesgo de hiperpigmentación.
- Mecanismo: Generación de Micro-Zonas Térmicas y Ablativas (MTZs) rodeadas de tejido sano e intacto.
- Energía por Micro-Haz: 10 mJ - 50 mJ por punto.
- Frecuencia: 2 Hz - 5 Hz.
- Maniobra Clínica: Aplicación en sello o cuadrícula estricta sin superposición de estampados para permitir la migración celular desde las zonas no intervenidas en un plazo de 24 a 48 horas.
Aplicaciones Clínicas, Indicaciones Odontológicas y Selección de Pacientes
3. Aplicaciones Clínicas, Indicaciones Odontológicas y Selección de Pacientes
3.1. Fundamentos Físico-Tisulares de la Longitud de Onda 2940 nm en Tejidos Blandos y Duros
La radiación electromagnética emitida por el medio activo de Erbio:YAG (2940 nm) coincide exactamente con el pico más alto de absorción del agua líquida en el espectro infrarrojo, registrando un coeficiente de absorción aproximado de 12000 cm⁻¹. Esta afinidad cromatico-tisular es extraordinariamente superior a la del láser de dióxido de carbono (10600 nm), lo que transforma el mecanismo de interacción luz-tejido en un fenómeno predominantemente fotomecánico y fotoablativo puro. Al impactar el pulso láser sobre tejidos con alto contenido hídrico (mucosas, epidermis, dentina cavitada o tejido periodontal inflamado), el agua intracelular y extracelular absorbe instantáneamente la energía fotónica, alcanzando el punto de ebullición en microsegundos. Este sobrecalentamiento ultrarrápido genera microexplosiones volumétricas que proyectan y eyectan mecánicamente la matriz tisular en capas microscópicas, proceso denominado vaporización termomecánica.
La ventaja biológica crucial de esta longitud de onda radica en el confinamiento térmico. Como el tiempo de duración del pulso (100 a 1500 µs) es menor o comparable al tiempo de relajación térmica de la capa tisular absorbente, la energía se consume casi en su totalidad en el trabajo mecánico de la ablación. Esto limita la zona de daño térmico residual a una franja periférica extremadamente estrecha, entre 30 y 50 µm. En comparación con las zonas de necrosis coagulativa extendida de otros sistemas térmicos, la tecnología SANHE Er:YAG 2940nm preserva la viabilidad histológica del tejido adyacente, minimizando la liberación de mediadores inflamatorios proálgicos, reduciendo radicalmente el edema postoperatorio y acelerando la fase de reepitelización y remodelación estructural.
3.2. Indicaciones Operativas Odontológicas y Maxilofaciales
3.2.1. Preparación de Cavidades y Remoción de Caries sin Anestesia Tópica/Infiltrativa
Contexto Previo y Fundamento
El tejido dentinario cariado presenta un contenido hídrico significativamente mayor que el esmalte y la dentina sana adyacente. La longitud de onda de 2940 nm explota esta diferencia hidroestructural, logrando una ablación selectiva del tejido infectado y reblandecido con un impacto mínimo sobre el tejido sano subyacente. Asimismo, la ausencia de vibraciones mecánicas de baja frecuencia (propias de la turbina rotatoria tradicional) y la contención de la temperatura intrapulpar por debajo del umbral crítico de 5.5 °C eliminan la estimulación de los mecanorreceptores y nociceptores de las fibras A-delta y C de la pulpa dental, permitiendo prescindir de anestesia infiltrativa en la gran mayoría de las preparaciones cavitarias.
Maniobra Clínica
- El profesional deberá secar e inspeccionar la cavidad dentaria, posicionando la pieza de mano R11 (spot de 2 a 3 mm) a una distancia focal controlada mediante el espaciador mecánico integrado.
- Se procederá a activar la irrigación continua con spray de aire y agua esterilizada del equipo para mantener la hidratación de la interfase biológica y disipar de inmediato la energía residual.
- El clínico ejecutará barridos continuos no estáticos, desplazando el spot sobre el tejido cariado en impulsos ultracortos.
- ¿Se ha verificado la erradicación total de la dentina desmineralizada mediante el cambio de la firma acústica del disparo láser? El profesional confirmará que el sonido de ablación cambie de un chasquido sordo y blando a un chasquido agudo y seco, lo cual indica el contacto firme con dentina sana y mineralizada.
Justificación Fisiopatológica
El spray de agua absorbe el exceso de radiación térmica y forma un microaerosol fotomecánico que limpia la cavidad. La ausencia de barrido térmico profundo evita la hiperemia pulpar reactiva y la inflamación neurogénica.
Endpoint Clínico
Aparición de una cavidad con dentina dura, limpia, de textura microdura sin capa de barro dentinario (smear layer), con tubulos dentinarios abiertos e ideales para la adhesión micromecánica directa de resinas compuestas, sin signos de carbonización ni desnaturalización colágena.
[Evaluación Visual del Odontólogo]
├── Tono blando / opaco (Caries activa) ──> Emisión láser continua + Spray
└── Tono cristalino / duro (Dentina sana) ──> Detención de ablación / Cavidad limpia3.2.2. Cirugía Mucogingival: Gingivectomía, Frenectomía y Alargamiento Coronario
Contexto Previo y Fundamento
Las intervenciones quirúrgicas en la mucosa oral requieren precisión milimétrica para no comprometer el ancho biológico ni la inserción del ligamento periodontal. El haz del láser Er:YAG de 2940 nm vaporiza el epitelio y la lámina propia con una línea de corte nítida y estéril, generando una delgada película de coagulación colágena periférica de 30 a 50 µm que sella las terminaciones nerviosas y los microvasos capilares.
Maniobra Clínica
- Para procedimientos de gingivectomía o plastia gingival, el profesional deberá seleccionar la pieza de mano R11 (spot 2-3 mm) o R12 (spot 4-5 mm), ajustando la rosca de precisión según el nivel de resolución anatómica requerido.
- Se deberá posicionar la boquilla biselada a 90 grados o 45 grados respecto al plano gingival, delimitando la nueva línea del margen gingival.
- El operador aplicará disparos guiados en pulso corto con baja asistencia de spray hídrico para mantener el campo quirúrgico ópticamente visible.
- Para la frenectomía o ablación del frenillo labial/lingual, se procederá a mantener en tensión la brida mucosa mientras el láser secciona las fibras de tejido conectivo en sentido transversal hasta liberar completamente la tracción muscular.
Justificación Fisiopatológica
La ablación limpia vaporiza la matriz extracelular sin dejar un lecho lechoso o necrótico amplio. Al no existir trauma mecánico de tracción ni desgarro tisular (como el generado por bisturí frío o electrobisturí), se inhibe la respuesta hiperinflamatoria mediada por histamina y prostaglandinas.
Endpoint Clínico
Corte quirúrgico preciso, homogéneo y libre de sangrado profuso o exudado. Borde mucoso de aspecto rosado-carbonizado suave (mínimo halo de condensación), sin colgajos irregulares.
3.2.3. Endodoncia Avanzada: Desinfección de Conductos Radiculares
Contexto Previo y Fundamento
La compleja anatomía del sistema de conductos radiculares (isthmus, conductos laterales y túbulos dentinarios) limita la eficacia de la irrigación química convencional. La tecnología Er:YAG 2940 nm aplicada en endodoncia induce un fenómeno de agitación fotomecánica y fotosónica (activación fotodinámica/fototérmica de las soluciones irrigantes), donde la absorción rápida de la luz por la solución basada en agua genera microcavidades de vapor que colapsan implosivamente, desprendiendo el barro dentinario y erradicando biofilms resistentes como los de Enterococcus faecalis.
Maniobra Clínica
- El profesional deberá realizar la instrumentación y conformación biomecánica previa del conducto radicular.
- Se procederá a rellenar la cámara pulpar y el conducto con una solución irrigante de NaOCl (hipoclorito de sodio al 2.5% - 5.25%) o EDTA.
- El operador introducirá la punta o fibra del sistema de transmisión en la entrada del conducto o en el tercio coronario/medio, evitando el empaquetamiento apical.
- Se deberán emitir pulsos ultra-cortos de baja energía (20 a 50 mJ) y frecuencia moderada (10 Hz).
- ¿Se constata la generación de cavitación sónica y borboteo fluido continuo dentro del conducto durante la activación láser? El clínico deberá reponer la solución irrigante constantemente para evitar el secado del conducto.
Justificación Fisiopatológica
Las ondas de choque acústico-fluídicas fuerzan el ingreso del agente desinfectante en la red tubular dentinaria a profundidades superiores a las 300 µm, destruyendo la pared celular bacteriana por cizallamiento hidrocinético.
Endpoint Clínico
Conducto radicular desinfectado, túbulos dentinarios completamente permeables y libres de detritos biológicos, confirmados visualmente bajo magnificación antes de la obturación hermética.
3.2.4. Periodoncia y Periimplantitis: Desbridamiento Tisular y Descontaminación de Superficies de Titanio
Contexto Previo y Fundamento
La periimplantitis y la periodoncia avanzada involucran la proliferación de biofilm bacteriano patógeno y la presencia de cálculo calcificado subgingival adjunto a la superficie rugosa de las spirae de titanio del implante o la raíz dentaria. El haz de 2940 nm vaporiza selectivamente el cálculo y la matriz del biofilm por su contenido hídrico sin modificar la microtopografía del titanio ni aumentar la temperatura del cuerpo del implante por encima del umbral osteonecrótico (47 °C).
Maniobra Clínica
- El profesional deberá introducir la punta de la pieza de mano R11 en la bolsa periodontal o periimplantaria en un ángulo paralelo al eje longitudinal del implante o raíz.
- Se activará el equipo con alta irrigación hídrica combinada y pulsos de duración intermedia (300 a 500 µs).
- Se procederá a realizar un movimiento de escaneo vertical y horizontal alrededor de toda la circunferencia del implante o la bolsa, eliminando el tejido de granulación inflamatorio del lecho blando y los depósitos en la superficie metálica.
Justificación Fisiopatológica
La absorción hídrica desintegra la placa bacteriana y el cálculo microcristalino. La escasa absorción directa de la luz de 2940 nm por el titanio preserva la estructura de la superficie implanto-tisular, favoreciendo la posterior re-osteointegración.
Endpoint Clínico
Bolsa periodontal/periimplantaria completamente desbridada, lecho gingival sin tejido de granulación sangrante reactivo y rugosidades del implante limpias y de color metálico brillante original.

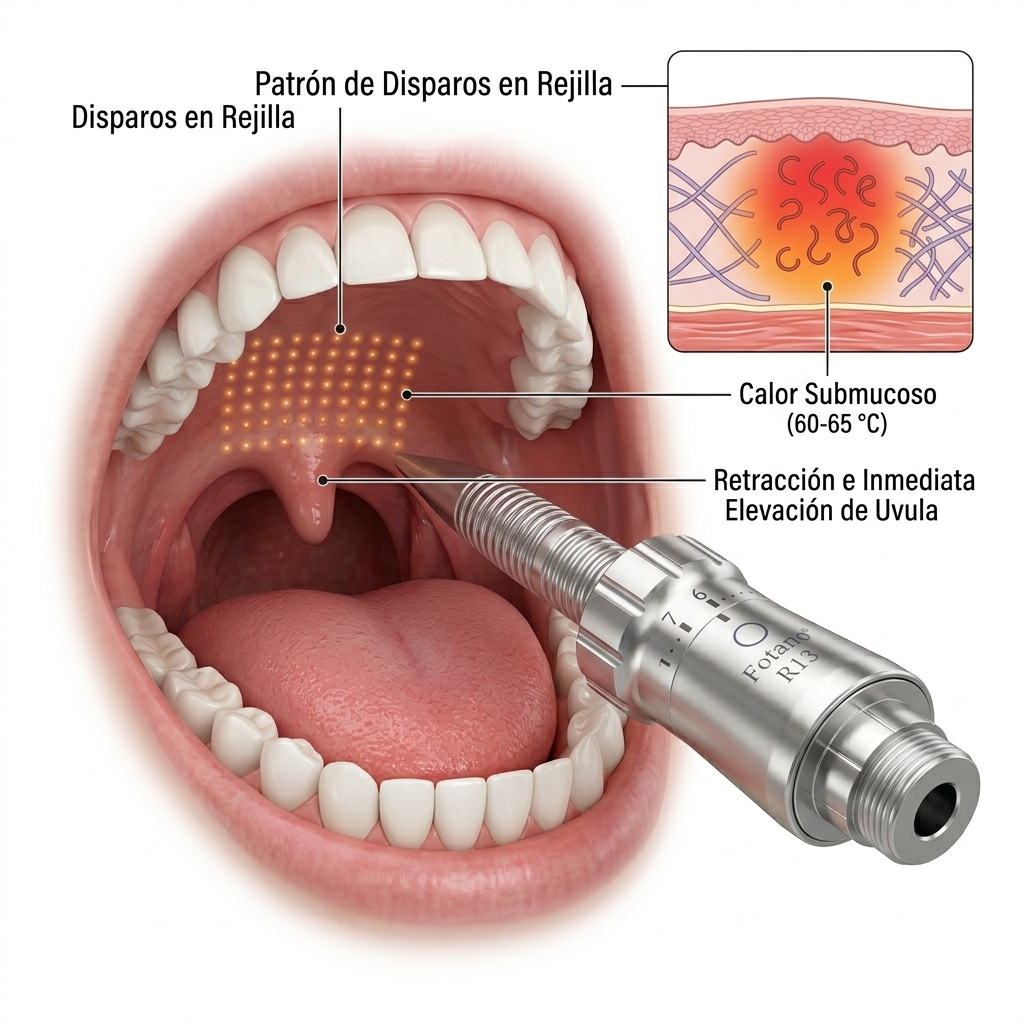

3.3. Terapia de Tensado de Paladar Blando para Ronquido (Snoring Therapy)
Contexto Previo y Fundamento
El ronquido crónico no obstructivo o la apnea obstructiva del sueño leve son producidos por la laxitud estructural de los tejidos blandos de la orofaringe, fundamentalmente el paladar blando, la úvula y los pilares palatoglosos. La interacción fotoradiativa del láser Er:YAG a 2940 nm mediante pulsos térmicos no ablativos (o de bajísima fluencia) deposita calor controlado en la submucosa, alcanzando temperaturas terapéuticas entre 60 °C y 65 °C. Este estrés térmico desencadena una contracción inmediata por desnaturalización de las cadenas triples de colágeno de tipo I y III, seguida por una respuesta de remodelación tisular duradera mediada por la estimulación de fibroblastos.
[Proceso Fisiológico de Tensado de Paladar Blando]
Depósito térmico submucoso (60 - 65 °C)
└──> Desnaturalización inicial de colágeno (Contracción inmediata)
└──> Cascada de señalización HSP-47 / TGF-beta
└──> Neocolagénesis y elastogénesis a 30-90 días (Sostén orofaringeo duradero)Maniobra Clínica
- Se posicionará al paciente en decúbito supino o fowler con apertura bucal amplia y retractores linguales si fuera necesario.
- El profesional acoplará la pieza de mano de campo amplio R13 (spot de 6 a 7 mm) o la boquilla especial intraoral.
- Se aplicará un patrón de disparos en rejilla comenzando en la base del paladar blando, avanzando hacia la úvula y extendiéndose lateralmente a las zonas amigdalinas.
- Se completarán de 3 a 5 pasadas no traslapadas por sesión, ajustando el modo en pulso largo (1000 a 1500 µs) para optimizar la difusión térmica profunda sin generar microablación ni ulceración epitelial mucosa.
- ¿El paciente manifiesta una sensación de calor difuso tolerable en la región posterior del paladar sin experimentar dolor punzante? El operador confirmará la tolerancia térmica para mantener los parámetros programados.
Justificación Fisiopatológica
El aumento de la densidad y la rigidez de la lámina propia Faríngea reduce la distensibilidad del paladar blando durante la fase inspiratoria del sueño. Al acortarse el velo del paladar, disminuye de manera sustancial la vibración de las vías aéreas superiores ante las turbulencias de flujo de aire.
Endpoint Clínico
Apareamiento térmico visual de la mucosa, con retracción macroscópica inmediata del borde libre del paladar blando y elevación del arco uvular. La mucosa mantendrá un aspecto rosado-eritematoso leve, totalmente íntegra y desprovista de desprendimiento o ablación superficial.
3.4. Aplicaciones Médico-Estéticas, Dermatológicas y de Rejuvenecimiento de Mucosa
3.4.1. Resurfacing Facial Completo y Fraccionado
Contexto Previo y Fundamento
El fotoenvejecimiento cutáneo se caracteriza por la acumulación de elastosis solar, queratosis superficiales, desorganización epidérmica y pérdida de la arquitectura del colágeno en la dermis papilar. El sistema SANHE Er:YAG de 2940 nm ofrece una versatilidad operativa dual: el modo Peeling en Frío (Cold Peeling) para la ablación epidérmica pura y microcontrolada sin propagación térmica, y el modo de Resurfacing Ablativo/Térmico Fraccionado para la remodelación profunda del tejido conjuntivo.
Maniobra Clínica
- Fase de Preparación: El profesional deberá realizar la asepsia rigurosa de la piel facial, asegurando la remoción total de cosméticos u aceites. Se colocará la protección ocular opaca obligatoria tanto al paciente como al personal de la sala.
- Peeling en Frío (Cold Peeling):
- Se seleccionará la pieza de mano R13 (spot 6-7 mm) o R12 (spot 4-5 mm).
- Se programarán anchos de pulso cortos (100 - 300 µs) y fluencias bajas a moderadas.
- Se ejecutará una pasada continua por la zona anatómica deseada (frente, mejillas, mentón), garantizando un solapamiento estricto del 10% al 15% entre disparos.
- Resurfacing Fraccionado / Remodelación Profunda:
- Se acoplará la pieza de mano fraccionada o se empleará la pieza de mano R12 con ajuste micrométrico.
- Se programará el pulso en rango medio/largo (600 - 1000 µs) para transferir una franja controlada de calor a la dermis superior.
- Se administrará el tratamiento mediante matrices de microcolumnas de ablación, separadas por islotes de tejido sano no tratado que actuarán como reservorio biológico para la rápida migración de queratinocitos.
Justificación Fisiopatológica
La ablación epidérmica remueve los queratinocitos con pigmentación anómala o atipias solares. El depósito térmico en la dermis papilar activa la proteína de choque térmico 47 (HSP 47), la cual desencadena la biosíntesis de nuevo colágeno tipo I y la degradación enzimática de la elastosis alterada.
Endpoint Clínico
- Para Peeling en Frío: Aparición de un aspecto de descamación blanca helada uniforme (frosting epidérmico superficial de tono blanco-tiza) inmediato al disparo, sin eritema vivo ni sangrado punteado.
- Para Resurfacing Fraccionado Profundo: Presencia de una trama regular de micropuntos de ablación rodeados por un halo de eritema reactivo uniforme, con un discreto rocío de exudado seroso (pinpoint bleeding muy fino en caso de alcanzar la papila dérmica).
[Resurfacing Epidérmico vs. Fraccionado Profundo]
- Cold Peeling ──> Pulso ultra-corto (100-300 µs) ──> Frosting blanco tiza (Sin sangrado)
- Fraccionado Profundo ──> Pulso largo (600-1000 µs) ──> Micro-columnas + Eritema reactivo3.4.2. Atenuación de Arrugas Peribucales (Código de Barras) y Cicatrices Atróficas/Post-Acné
Contexto Previo y Fundamento

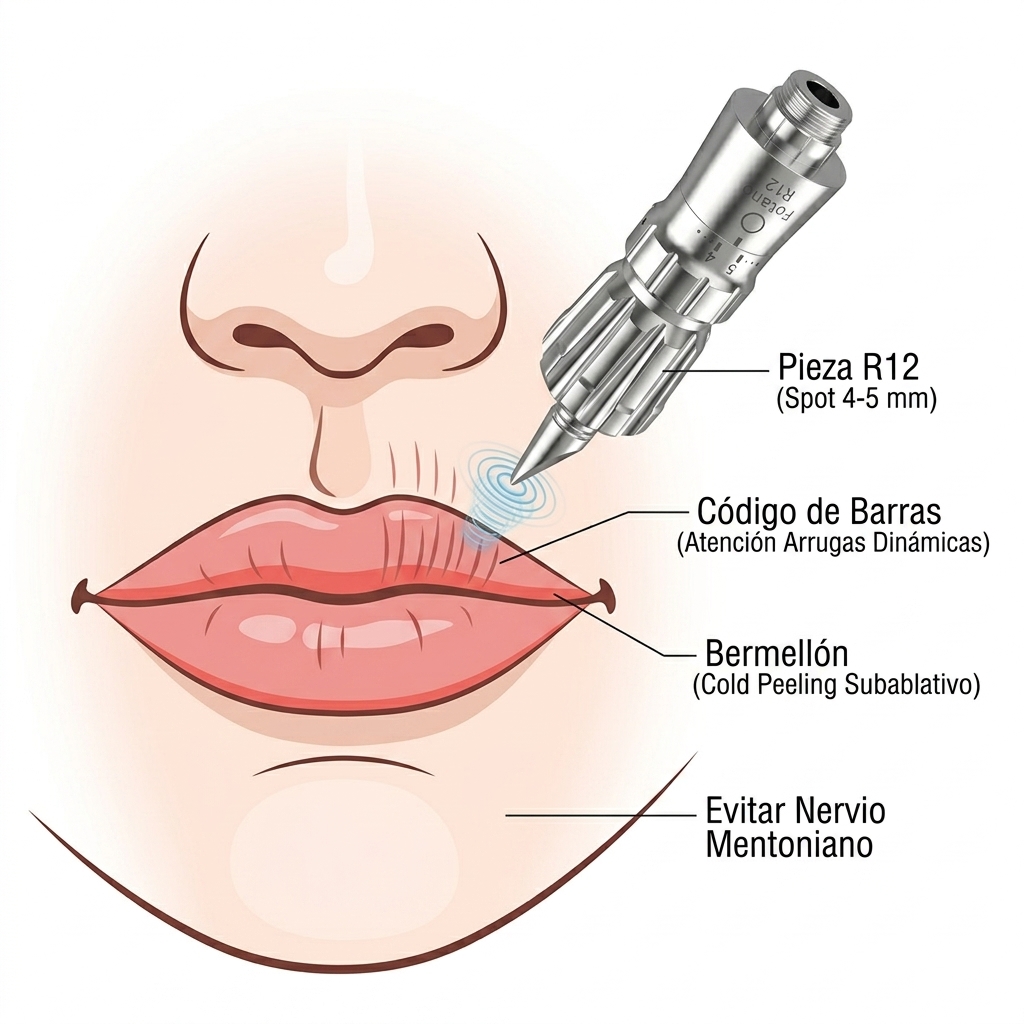

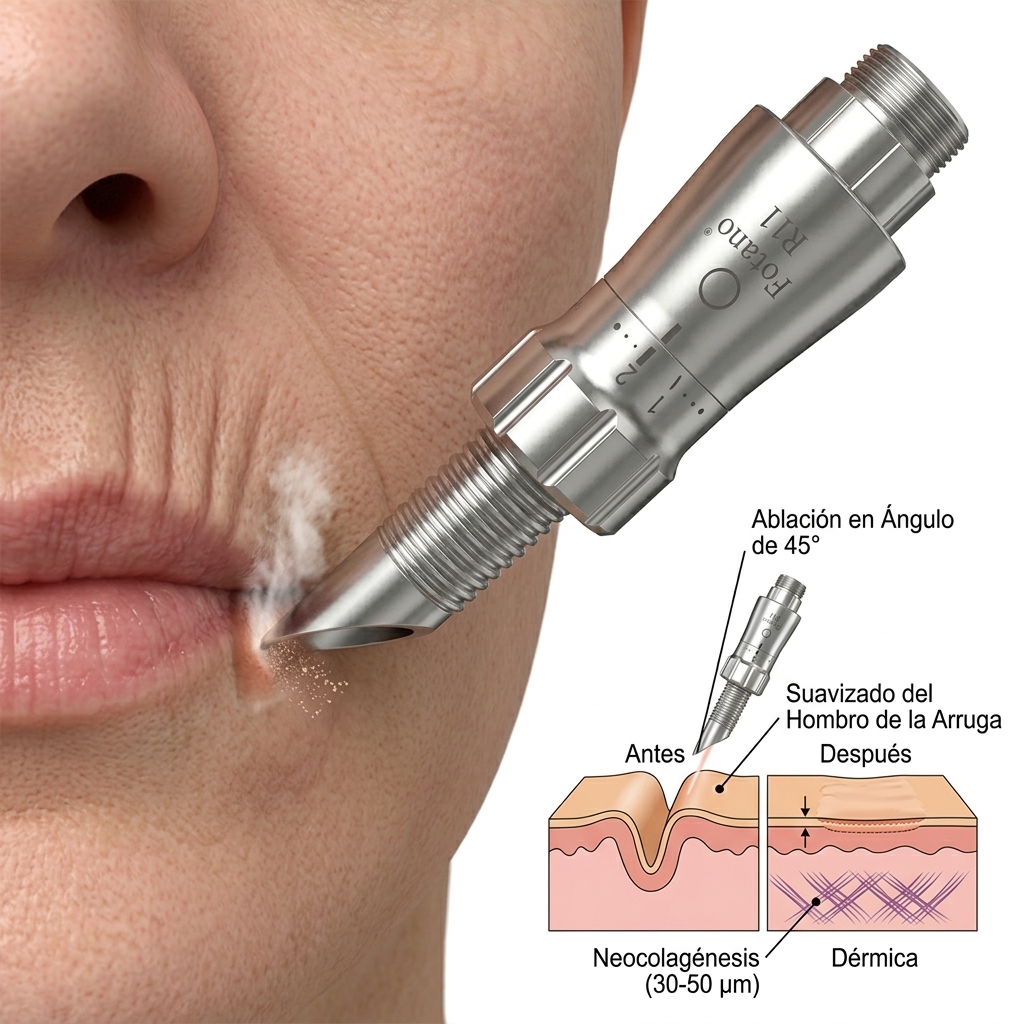

Las rhytides peribucales radiales y las cicatrices atróficas de acné representan discontinuidades anatómicas marcadas por bandas fibróticas submucosas o pérdida focal de matriz extracelular. La precisión micrométrica del láser Erbium YAG permite efectuar el alisado mecánico de los bordes de la cicatriz o del relieve de la arruga (suavizado del hombro del surco), igualando las cumbres topográficas con los valles de la piel.
Maniobra Clínica
- El profesional seleccionará la pieza de mano R11 (spot 2-3 mm) para enfocar la ablación en las crestas peribucales o los bordes sobreelevados de la cicatriz.
- Se delimitará el margen del hombro de la hendidura o cicatrización y se aplicarán disparos localizados en ángulo de 45° hasta atenuar el escalón anatómico.
- Posteriormente, se intercalará la pieza de mano R12 o R13 en modo fraccionado sobre toda la unidad estética peribucal o mejilla para homogeneizar la textura cutánea general.
Justificación Fisiopatológica
La ablación selectiva de los bordes rígidos disminuye la sombra refractiva de la arruga/cicatriz. La subsecuente cascada de neocolagénesis induce la elevación progresiva del lecho de la cicatriz desde la profundidad dérmica.
Endpoint Clínico
Desaparición visual del borde agudo de la cicatriz o del relieve del surco peribucal, observándose una transición topográfica suave, un eritema moderado transitorio y una leve retracción tisular inmediata.

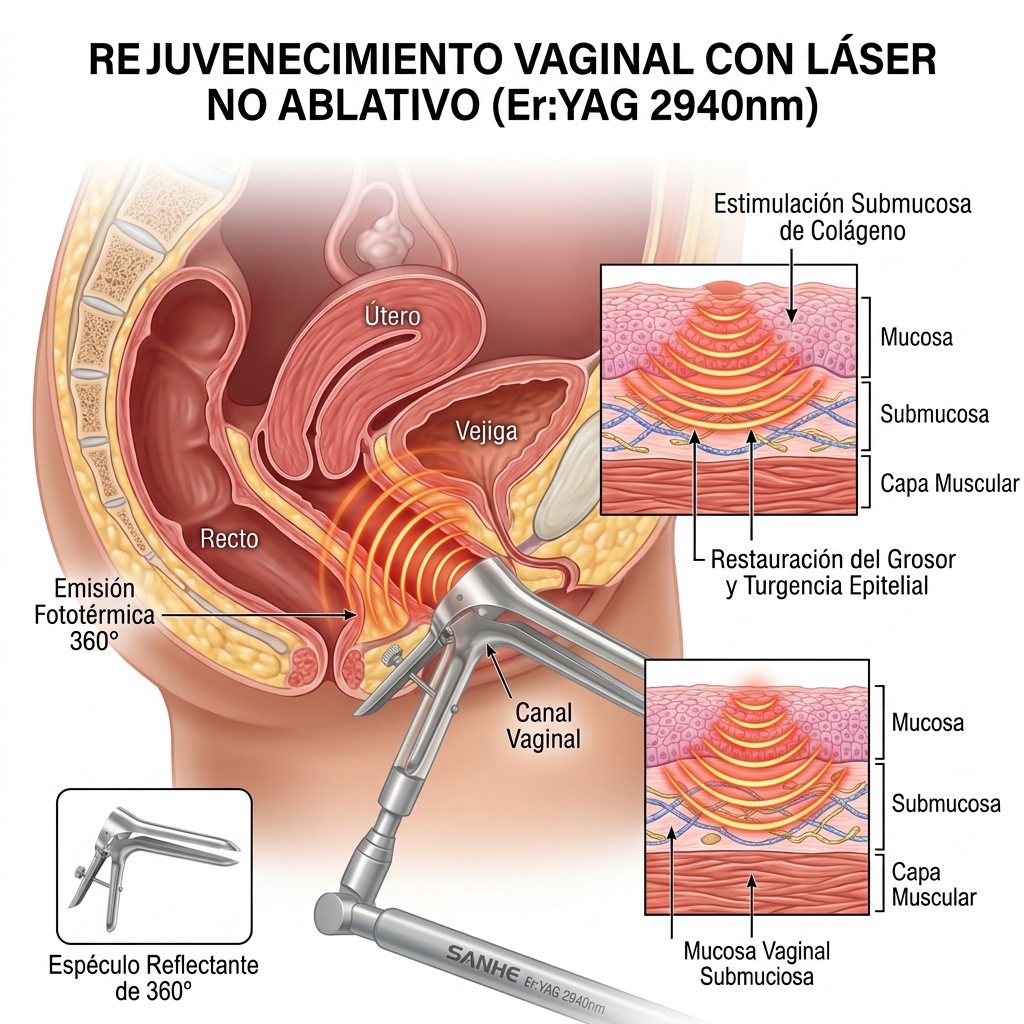

3.4.3. Rejuvenecimiento Íntimo y Terapia de Mucosa
Contexto Previo y Fundamento
El síndrome genitourinario de la menopausia, la atrofia vaginal y la laxitud vulvovaginal derivan de la disminución de estrógenos, lo que genera un adelgazamiento del epitelio mucoso y la pérdida de elasticidad de la lámina propia. La energía láser Er:YAG a 2940 nm estimula la vascularización, la síntesis de glucógeno por los queratinocitos mucosos y el aumento del grosor de la submucosa mediante hipertermia suave no ablativa.
Maniobra Clínica
- El profesional deberá higienizar y canalizar el canal vaginal mediante el especulo reflectante o transparente adaptado al sistema.
- Se colocará el adaptador intra-vaginal acoplado al brazo articulado de 7 articulaciones.
- Se administrarán disparos concéntricos de 360 grados retrayendo el cabezal 0.5 cm por cada rotación completa, cubriendo desde el fondo de saco posterior hasta el introito vaginal.
- Se configurará el equipo en modo térmico de pulso largo con baja fluencia para asegurar un depósito fototérmico sin desfacelación de la mucosa.
Justificación Fisiopatológica
El estímulo térmico submucoso reactiva la actividad sintética del fibroblasto, produciendo nuevas fibras elásticas y colágenas. La restauración del glucógeno celular recupera el pH fisiológico vaginal y la microbiota lactobacilar nativa.
Endpoint Clínico
Aumento inmediato de la turgencia del tejido mucoso sin signos de laceración, sangrado o ulceración. LIGERO eritema y leve incremento del trasudado mucoso fisiológico.

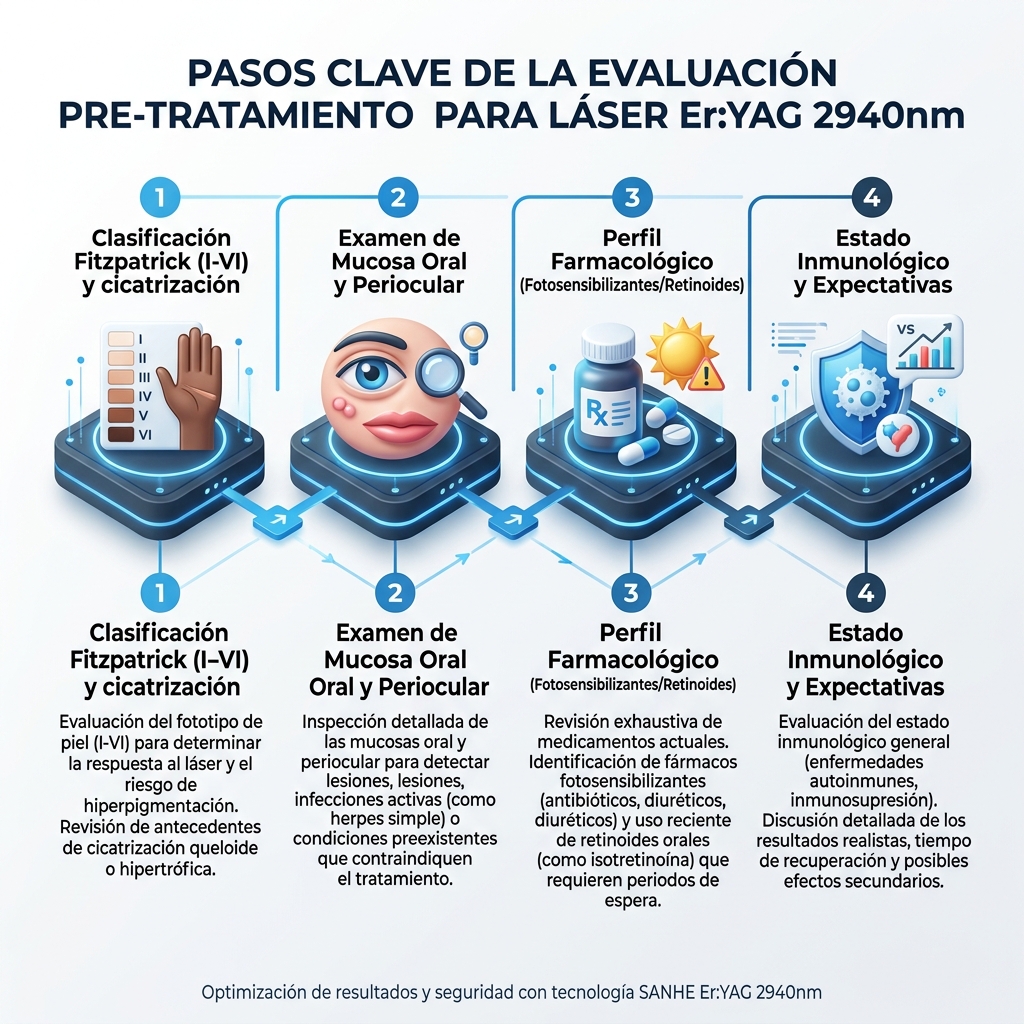

3.5. Criterios de Selección de Pacientes, Protocolos de Dosimetría y Estimación de Sesiones
Criterios de Selección y Clasificación Clínico-Anatómica
Criterios de Inclusión
- Pacientes con lesiones cariosas primitivas o secundarias, o con necesidad de intervención quirúrgica periodontal/endodóntica.
- Pacientes que presenten elastosis actínica, rhytides peribucales, cicatrices atróficas o pérdida de turgencia cutánea (Fototipos I a IV de Fitzpatrick).
- Pacientes diagnosticados con ronquido primario o apnea obstructiva leve con IMC menor a 30 kg/m² y modificación favorable de la vía aérea en la maniobra de Müller.
- Pacientes femeninas con atrofia vaginal sintomática o laxitud de mucosa.
Criterios de Exclusión Absoluta
- Infección activa bacteriana, vírica (Herpes Simplex activo no tratado) o micótica en la zona de intervención.
- Presencia de neoplasias malignas orales, cutáneas o ginecológicas o lesiones premalignas no diagnosticadas.
- Historial de cicatrización queloidea severa o trastornos severos de la coagulación.

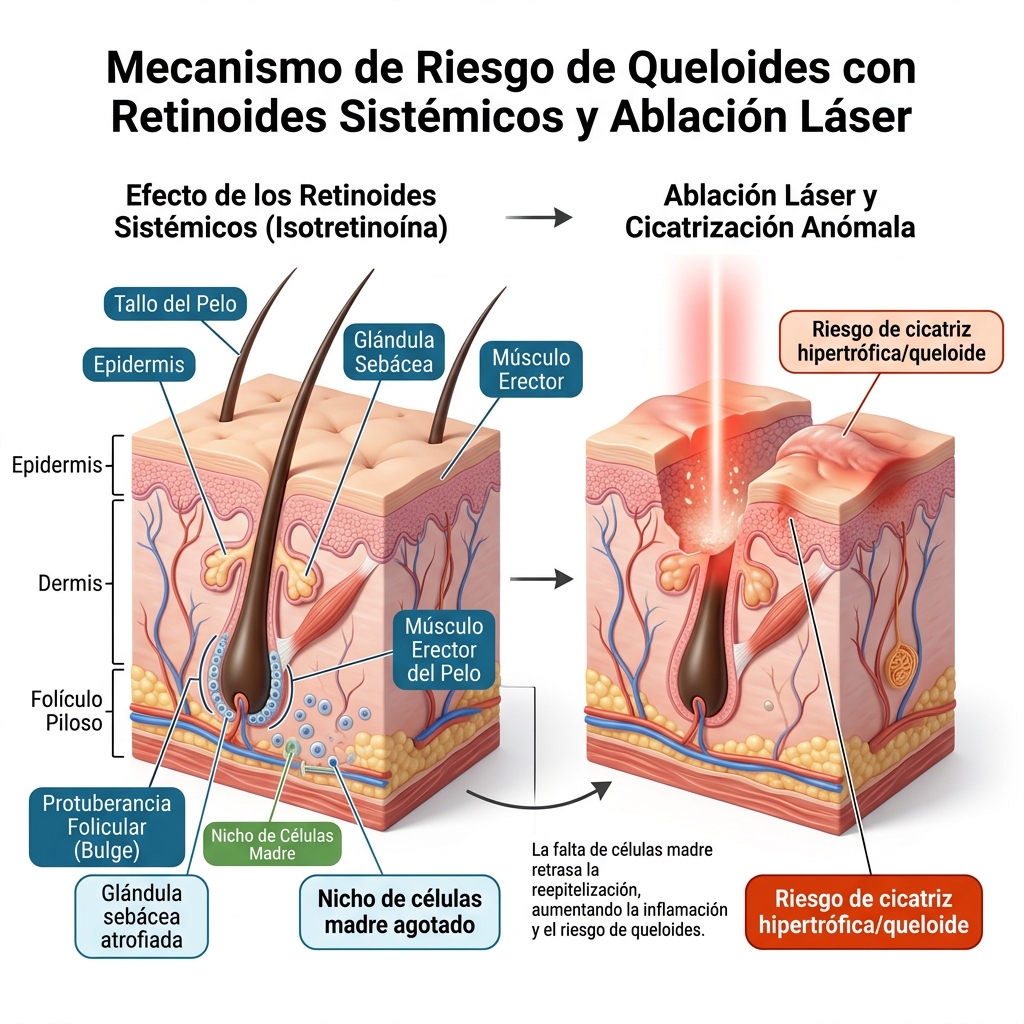

- Uso de isotretinoína oral en los últimos 6 meses.
- Embarazo o lactancia en curso.
Criterios de Exclusión Relativa / Precaución
- Pacientes con Fototipo V o VI de Fitzpatrick (requieren preparación previa con despigmentantes tópicos y parámetros de baja fluencia con pulsos ultracortos para prevenir la Hiperpigmentación Postinflamatoria - HPI).

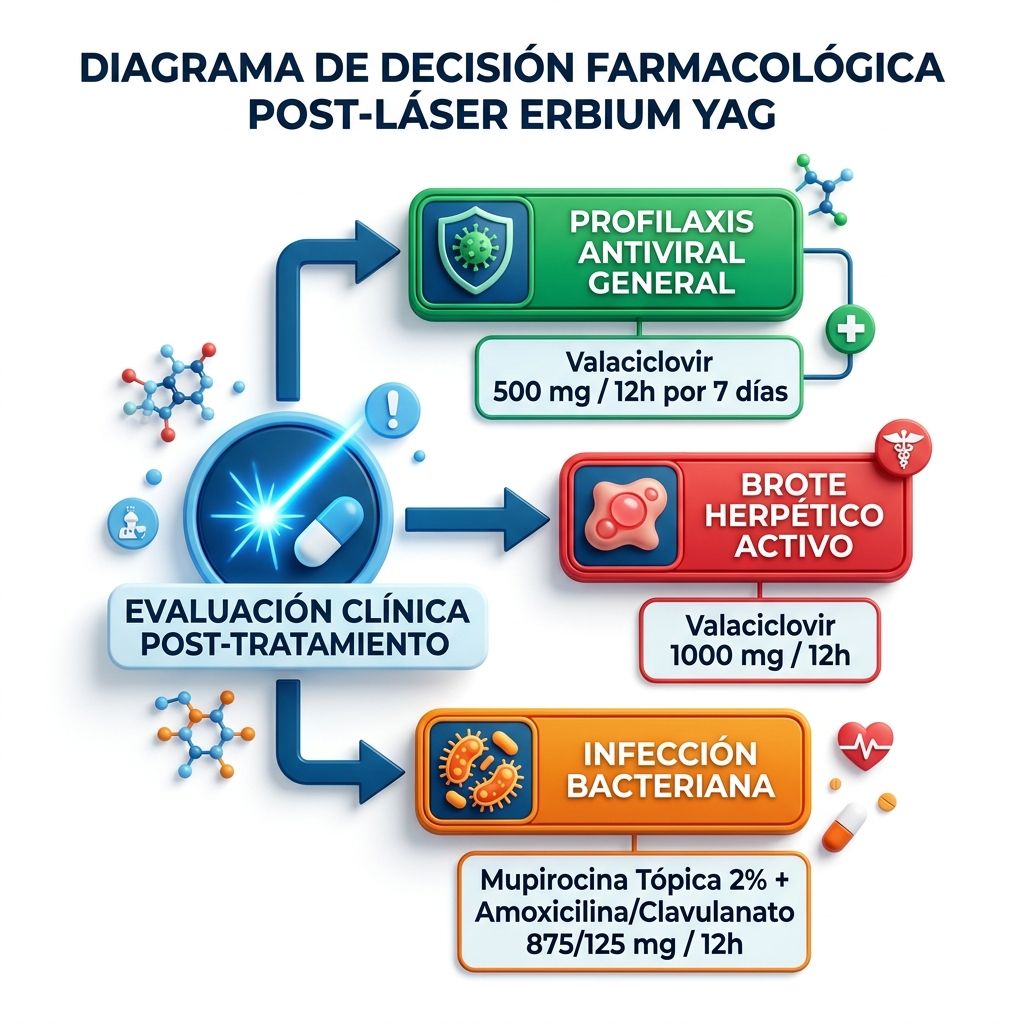

- Antecedentes de herpes labial recurrente (requiere profilaxis antivírica oral previa con Valaciclovir 500 mg cada 12 horas desde 48 horas antes del procedimiento).
[Algoritmo de Selección de Pacientes según Fototipo Fitzpatrick]
- Fototipos I - III ──> Apto para ablación superficial/profunda y modo térmico directo.
- Fototipo IV ────────> Profilaxis pre-láser + Fluencias moderadas + Pulso Fraccionado.
- Fototipos V - VI ───> Precaución / Despigmentantes previos ──> Pulsos ultra-cortos Cold Peeling.Guía de Dosimetría y Parámetros por Indicación Clínica
A continuación se establecen las combinaciones dosimétricas recomendadas para el equipo SANHE Er:YAG 2940nm. Los parámetros deberán ser ajustados con precisión en la interfaz táctil inteligente de 15.6 pulgadas antes de iniciar cualquier maniobra.
-
Preparación Cavitaria y Remoción de Caries
- Pieza de mano: R11 (Spot 2-3 mm).
- Energía de Pulso: 200 mJ - 600 mJ.
- Fluencia: 5 J/cm² - 15 J/cm².
- Ancho de Pulso: 100 µs - 300 µs (Pulso ultracorto).
- Frecuencia: 5 Hz - 10 Hz.
- Spray de Agua/Aire: Irrigación continua activa al 100%.
-
Cirugía Mucogingival (Gingivectomía / Frenectomía)
- Pieza de mano: R11 (Spot 2-3 mm) o R12 (Spot 4-5 mm).
- Energía de Pulso: 400 mJ - 1200 mJ.
- Fluencia: 8 J/cm² - 20 J/cm².
- Ancho de Pulso: 300 µs - 600 µs.
- Frecuencia: 3 Hz - 6 Hz.
- Spray de Agua/Aire: Irrigación hídrica baja (20% - 30%).
-
Endodoncia (Desinfección de Conductos Radiculares)
- Pieza de mano / Adaptador: Conector endodóntico especializado.
- Energía de Pulso: 20 mJ - 50 mJ.
- Fluencia: 1.5 J/cm² - 3 J/cm².
- Ancho de Pulso: 100 µs - 150 µs.
- Frecuencia: 10 Hz.
- Spray de Agua/Aire: Apagado (uso de solución irrigante intra-canal NaOCl/EDTA).
-
Periodoncia y Periimplantitis
- Pieza de mano: R11 (Spot 2-3 mm).
- Energía de Pulso: 100 mJ - 300 mJ.
- Fluencia: 3 J/cm² - 7 J/cm².
- Ancho de Pulso: 300 µs - 500 µs.
- Frecuencia: 8 Hz - 10 Hz.
- Spray de Agua/Aire: Irrigación continua activa al 80%.
-
Tensado de Paladar Blando (Snoring Therapy)
- Pieza de mano: R13 (Spot 6-7 mm).
- Energía de Pulso: 1500 mJ - 3000 mJ.
- Fluencia: 5 J/cm² - 10 J/cm² (En modo multipulso acumulativo no ablativo).
- Ancho de Pulso: 1000 µs - 1500 µs (Pulso térmico largo).
- Frecuencia: 1 Hz - 2 Hz.
- Spray de Agua/Aire: Desactivado.
-
Peeling en Frío Facial (Cold Peeling)
- Pieza de mano: R13 (Spot 6-7 mm).
- Energía de Pulso: 300 mJ - 800 mJ.
- Fluencia: 1 J/cm² - 3 J/cm².
- Ancho de Pulso: 100 µs - 200 µs.
- Frecuencia: 4 Hz - 8 Hz.
- Spray de Agua/Aire: Desactivado o Aire frío continuo únicamente.
-
Resurfacing Fraccionado / Código de Barras / Cicatrices
- Pieza de mano: Cabezal Fraccionado u R12 (Spot 4-5 mm).
- Energía de Pulso: 800 mJ - 2000 mJ.
- Fluencia: 10 J/cm² - 25 J/cm².
- Ancho de Pulso: 600 µs - 1000 µs.
- Frecuencia: 2 Hz - 4 Hz.
- Spray de Agua/Aire: Desactivado / Enfriamiento por aire externo continuo.
-
Rejuvenecimiento de Mucosa Íntima
- Pieza de mano: Adaptador Intravaginal concéntrico.
- Energía de Pulso: 1000 mJ - 2500 mJ.
- Fluencia: 3 J/cm² - 6 J/cm².
- Ancho de Pulso: 1000 µs - 1500 µs.
- Frecuencia: 1.5 Hz - 3 Hz.
- Spray de Agua/Aire: Desactivado.
Estimación de Sesiones y Intervalos de Tratamiento
-
Procedimientos Odontológicos Operativos (Caries, Gingivectomía, Frenectomía, Endodoncia):
- Número de sesiones: Generalmente 1 sola sesión de intervención directa por cavidad o por área quirúrgica.
- Seguimiento: Control de cicatrización mucosa o sellado cavitario a los 7 y 14 días.
-
Tratamiento del Ronquido (Snoring Therapy):
- Número de sesiones: Protocolo estándar de 3 a 4 sesiones.
- Intervalo entre sesiones: Espaciadas cada 15 a 21 días.
- Mantenimiento: 1 sesión de refuerzo anual según el grado de respuesta y laxitud tisular del paciente.
-
Rejuvenecimiento Cutáneo (Cold Peeling y Resurfacing Fraccionado):
- Cold Peeling (Superficial): 1 a 3 sesiones, separadas cada 30 días.
- Resurfacing Fraccionado Profundo / Cicatrices de Acné / Rhytides Peribucales: 2 a 4 sesiones.
- Intervalo entre sesiones: 45 a 60 días entre cada procedimiento para permitir la completa maduración del colágeno dérmico.
-
Terapia de Mucosa Íntima y Rejuvenecimiento Vaginal:
- Número de sesiones: 3 sesiones completas.
- Intervalo entre sesiones: Espaciadas cada 30 días.
- Mantenimiento: 1 sesión a los 12 meses de haber finalizado el protocolo inicial.
Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables
4. Cartografía Anatómica: Zonas Tratables y Zonas NO Tratables
4.1. Fundamentación Histofisiológica de la Interacción Fototérmica del Láser Er:YAG 2940nm en Tejidos Orales y Faciales
El sistema de láser Erbium YAG (Er:YAG) de 2940 nm opera en el pico más alto de absorción por el agua tisular en el espectro infrarrojo (coeficiente de absorción aproximado de 12,000 cm⁻¹). Esta característica física determina que la energía fotónica emitida por el equipo SANHE Er:YAG sea capturada instantáneamente por las moléculas de agua intracelular y extracelular presentes en las capas epidérmicas, dérmicas y mucosas. La rápida elevación de la temperatura local por encima del punto de ebullición del agua provoca un fenómeno microexplosivo denominado fotovaporización o ablación termomecánica.
A diferencia de otras longitudes de onda del infrarrojo medio y lejano, la energía del Er:YAG de 2940 nm confina el depósito térmico a un volumen sumamente reducido. El límite de daño térmico residual oscila de manera estricta entre 30 y 50 micrómetros (µm). Esta zona de coagulación ultrafina es suficiente para inducir la síntesis de proteínas de choque térmico (HSP-70) y desencadenar la cascada de remodelación del colágeno sin generar necrosis tisular profunda, minimizes los tiempos de reepitelización y previene la hiperpigmentación postinflamatoria (HPPI).
En el ámbito de las estructuras calcificadas de la cavidad oral (esmalte y dentina), la radiación de 2940 nm es absorbida no solo por el agua intersticial integrada en la matriz mineral, sino también por los grupos hidroxilo de la cristalita de hidroxiapatita. Cuando el haz de luz incide sobre el esmalte (4% de agua, 95% de mineral) o la dentina (10% de agua, 70% de mineral), la rápida vaporización del agua aprisionada en los microespacios cristalinos genera microexplosiones que desprenden fragmentos inorgánicos sin fundir la estructura adyacente. Sin embargo, la conducción de calor hacia la cámara pulpar representa un factor crítico que requiere una estricta monitorización dosimétrica para evitar la hiperemia o la necrosis pulpar irreversible.
En los tejidos blandos de la cara y la mucosa oral, la variabilidad en la hidratación, el grosor del epitelio y la vascularización imponen una delimitación anatómica precisa. La mucosa oral no queratinizada (como la mucosa yugal o el piso de boca) exhibe un contenido hídrico superior al de la epidermis facial ortoqueratinizada, lo que incrementa la tasa de ablación por pulso y exige una reducción proporcional en la fluencia administrada.
4.2. Delimitación Cartográfica Intraoral y Protocolos de Abordaje Específico
El mapeo de la cavidad oral exige categorizar las estructuras tisulares según su grado de queratinización, vascularización, proximidad a troncos nerviosos y tolerancia al impacto térmico.
Encía Adherida y Mucosa Yugal
- Características Histológicas: La encía adherida presenta un epitelio paraqueratinizado o queratinizado denso unido al periostio subyacente. La mucosa yugal está revestida por un epitelio plano estratificado no queratinizado, altamente vascularizado y con abundante contenido hídrico celular.
- Comportamiento Terapéutico: La encía adherida tolera fluencias medias para procedimientos de despigmentación melánica o gingivoplastia. La mucosa yugal responde con alta tasa de ablación y mínimo daño térmico residual, siendo ideal para el tensado tisular o el tratamiento de lesiones benignas.
- Precaución Clínica: En la mucosa yugal se debe mapear la desembocadura del conducto de Stenon (canal excretor de la glándula parótida), ubicado a la altura del segundo molar superior. Se mantendrá una distancia de seguridad mínima de 10 milímetros alrededor de la papila parotídea para evitar la estenosis cicatricial del conducto.
Paladar Blando y Paladar Duro
- Paladar Duro: Epitelio queratinizado directamente fijado al hueso palatino mediante un mucoperiostio denso. Es una zona de ablación segura para la remoción de queratosis o remodelación fibrosa. El operador deberá respetar el foramen palatino mayor y la fosa incisiva para evitar la coagulación indeseada de los vasos y nervios palatinos mayores y nasopalatinos.
- Paladar Blando: Estructura fibromuscular móvil no queratinizada. Constituye la zona blanco primaria para protocolos de tensado intraoral (tratamiento del ronquido y laxitud faríngea). El objetivo terapéutico en esta zona no es la ablación, sino la entrega de energía subablativa o de modo térmico no ablativo mediante la pieza de mano fraccionada o de gran tamaño de spot (R13, 6-7 mm), promoviendo la contracción de la red de colágeno en la aponeurosis palatina.
Frenillos Labiales y Linguales
- Indicación Terapéutica: Frenectomía o plastia de frenillo labial superior e inferior, y frenillo lingual (anquiloglosia).
- Técnica Fototérmica: Se emplearán las piezas de mano focales de menor tamaño de spot (R11, 2-3 mm) para lograr un corte ablativo limpio y fotocoagulación simultánea de los pequeños vasos capilares. La tensión mecánica sobre el frenillo mediante tracción manual suave durante el disparo optimiza la separación de las fibras colágenas.
Estructuras Dentarias (Esmalte, Dentina y Complejo Dentino-Pulpar)
- Mecanismo de Ablación Calcificada: La preparación de cavidades o el grabado con láser Er:YAG de 2940 nm aprovecha el pico de absorción en la hidroxiapatita y el agua estructural.
- Monitoreo Térmico Pulpar: La pulpa dental es extremadamente sensible a los incrementos térmicos. Un aumento de la temperatura intrapulpar superior a 5.5 °C puede desencadenar una pulpitis irreversible o necrosis avascular.
- Requisito Obligatorio de Enfriamiento: Todo procedimiento de ablación en esmalte o dentina debe ejecutarse bajo un spray continuo de agua/aire de grado médico a un flujo mínimo de 30-40 ml/min. La función del agua es doble: refrigerar el diente para mantener la temperatura pulpar dentro de rangos fisiológicos y renovar la capa hídrica superficial para mantener la eficiencia del microestallido termomecánico.
- Parámetros de Seguridad Dentaria: Se utilizarán anchos de pulso cortos (100 - 300 µs) para maximizar el efecto ablativo fotomecánico y minimizar la conducción térmica residual hacia la cámara pulpar.
¿El profesional médico en capacitación comprende la diferencia histofisiológica en la tasa de absorción entre la mucosa no queratinizada y la superficie dentaria antes de avanzar hacia la dosimetría facial?
4.3. Cartografía Facial y Cervical: Zonas Tratables y Parámetros Operativos
La cartografía anatómica facial requiere la división topográfica por unidades estéticas, ajustando la fluencia, el ancho de pulso y la solapación de disparos en función del grosor epidérmico y la densidad de anejos pilosebáceos responsables de la reepitelización.
[ ZONA PERIOCULAR ]
(Escudos corneales de acero)
|
[ ZONA MALAR / GENIANA ]
(Tejido grueso / Gran absorción)
|
[ ZONA PERIBUCAL ]
(Evitar nervio mentoniano)
|
[ ZONA CERVICAL ]
(Piel delgada / Fluencias bajas)Región Peribucal (Código de Barras, Bermellón y Comisuras)
- Anatomía: Piel delgada, alta densidad muscular (músculo orbicular de los labios) y presencia del bermellón con unión mucocutánea.
- Objetivo Terapéutico: Atenuación de arrugas peribucales dinámicas y estáticas (líneas de fumador) y rejuvenecimiento de la berma labial.
- Técnica: Se utilizará la pieza de mano R12 (4-5 mm) o la pieza fraccionada. En el bermellón, el contenido de agua es elevado; por lo tanto, se aplicarán modos subablativos o de "Peeling en Frío" (Cold Peeling) con fluencias bajas para evitar la erosión profunda y la formación de ampollas.

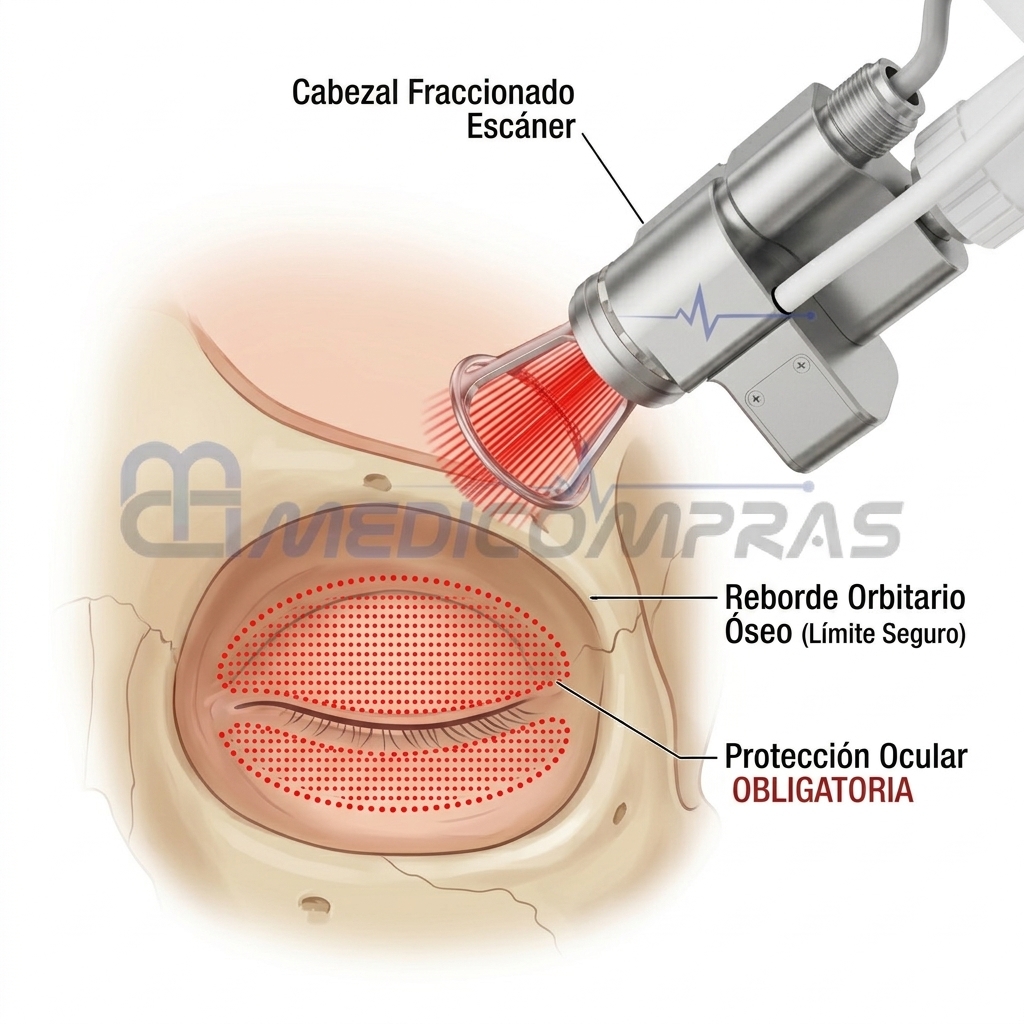

Región Periocular (Párpados y Zona Cantal Externa)
- Anatomía: La piel palpebral es la más delgada del cuerpo humano (aproximadamente 0.5 mm de grosor), desprovista de tejido celular subcutáneo denso y sustentada por el músculo orbicular del ojo y el tarso.
- Riesgo Estructural: La radiación láser no debe alcanzar la retina ni la córnea bajo ninguna circunstancia.
- Delimitación: La zona periocular extramembranosa (sobre el reborde orbitario óseo) puede tratarse con la pieza de mano R13 (6-7 mm) o la pieza fraccionada para tensado palpebral suave. El tratamiento dentro del reborde orbitario (párpado móvil) exige la colocación de protección intraocular especializada.
Región Malar, Geniana y Frente
- Anatomía: Dermis gruesa con abundante reserva de folículos pilosebáceos en la zona T y mejillas.
- Indicaciones: Resurfacing ablativo superficial, tratamiento de cicatrices atróficas de acné, queratosis seborreicas y poros dilatados.
- Técnica: Permite la aplicación de fluencias más elevadas y pases múltiples. La pieza de mano R12 (4-5 mm) es óptima para abordajes focalizados en cicatrices, mientras que la R13 (6-7 mm) o la fraccionada se emplearán para el rejuvenecimiento global del rostro.

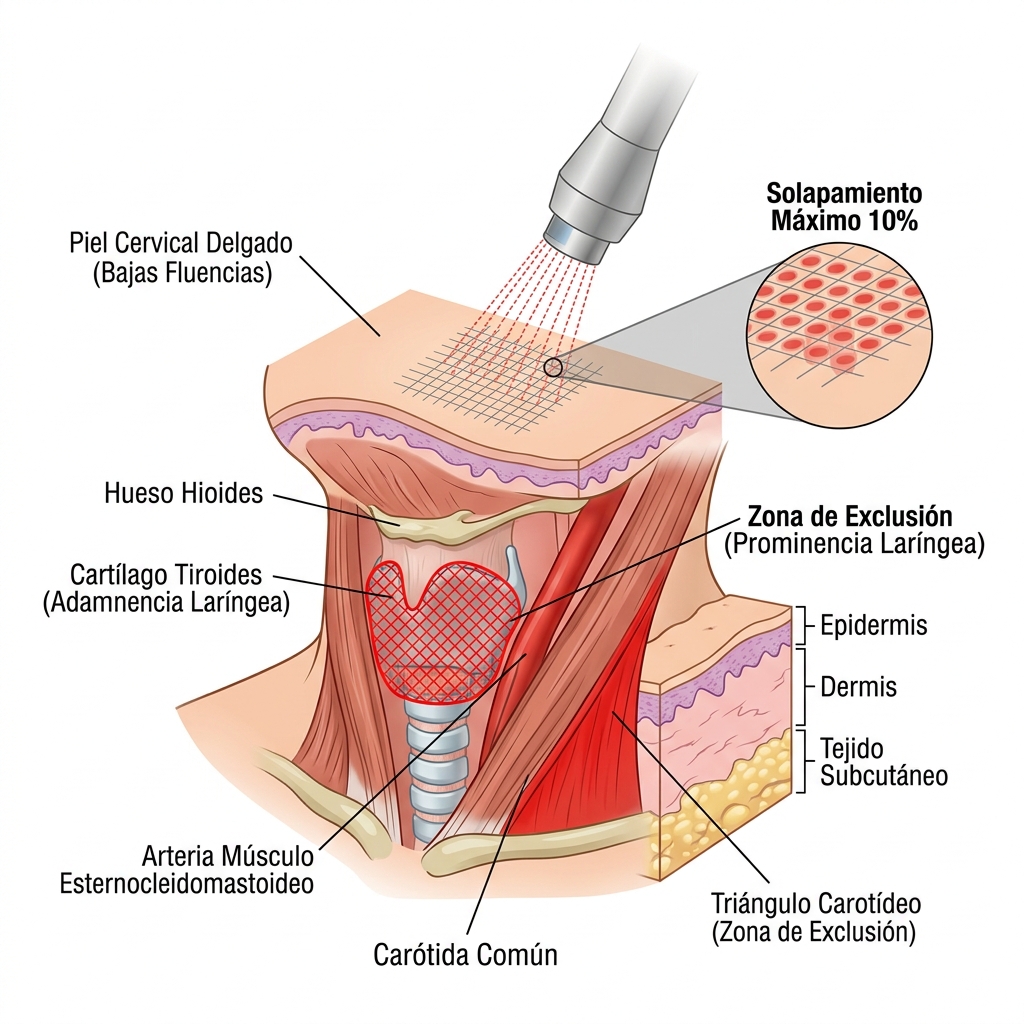

Región Cervical y Submentoniana
- Anatomía: Piel delgada, menor densidad de glándulas sebáceas en comparación con el rostro, lo que ralentiza el proceso de reepitelización. Proximidad a estructuras vasculares y cartilaginosas profundas.
- Protocolo de Aplicación: Se prohibirá el uso de modos ablativos profundos. El abordaje en el cuello se limitará a microablaciones muy superficiales o modos térmicos no ablativos fraccionados. La solapación de los disparos no superará el 10% para evitar la necrosis laminar de la epidermis cervical.
Parámetros Sugeridos por Zona Anatómica y Fototipo Cutáneo (Sistema SANHE Er:YAG 2940nm)
-
Zona Peribucal - Fototipos I a III:
- Pieza de mano: R12 (4-5 mm) o Fraccionada.
- Energía de Pulso: 400 - 800 mJ.
- Ancho de Pulso: 300 - 600 µs.
- Frecuencia: 2 - 4 Hz.
- Objetivo / Endpoint: Eritema rosa uniforme, atenuación inmediata de micro-relieve sin sangrado puntual.
-
Zona Peribucal - Fototipos IV a V:
- Pieza de mano: Fraccionada o R13 (6-7 mm).
- Energía de Pulso: 250 - 500 mJ.
- Ancho de Pulso: 800 - 1200 µs (pulso largo para reducir el estrés mecánico).
- Frecuencia: 2 Hz.
- Objetivo / Endpoint: Eritema leve, blanqueamiento superficial mínimo (frosting subablativo).
-
Zona Periocular Extra-orbitaria - Fototipos I a III:
- Pieza de mano: Fraccionada o R13 (6-7 mm).
- Energía de Pulso: 300 - 600 mJ.
- Ancho de Pulso: 500 - 1000 µs.
- Frecuencia: 2 Hz.
- Objetivo / Endpoint: Eritema macular tenue, contracción inmediata de la piel fina palpebral.
-
Zona Periocular Extra-orbitaria - Fototipos IV a V:
- Pieza de mano: Fraccionada.
- Energía de Pulso: 200 - 350 mJ.
- Ancho de Pulso: 1000 - 1500 µs.
- Frecuencia: 1 - 2 Hz.
- Objetivo / Endpoint: Eritema periférico discreto, sin edema inmediato significativo.
-
Mejillas y Frente - Resurfacing Superficial (Fototipos I a III):
- Pieza de mano: R13 (6-7 mm) o R12 (4-5 mm).
- Energía de Pulso: 800 - 1800 mJ.
- Ancho de Pulso: 300 - 800 µs.
- Frecuencia: 3 - 5 Hz.
- Objetivo / Endpoint: Frosting blanco tiza uniforme en la capa córnea con eritema subyacente.
-
Mejillas y Frente - Resurfacing Superficial (Fototipos IV a V):
- Pieza de mano: Fraccionada o R13 (6-7 mm).
- Energía de Pulso: 400 - 900 mJ.
- Ancho de Pulso: 800 - 1200 µs.
- Frecuencia: 2 - 3 Hz.
- Objetivo / Endpoint: Frosting punteado fino, sin compromiso de la dermis papilar profunda.
-
Región Cervical - Todos los Fototipos:
FIGURA 4.10 #### Parámetros Sugeridos por Zona Anatómica y Fototipo Cutáneo (Sistema SANHE Er:YAG 2940nm)
- Pieza de mano: Fraccionada o R13 (6-7 mm).
- Energía de Pulso: 200 - 500 mJ.
- Ancho de Pulso: 1000 - 1500 µs.
- Frecuencia: 2 Hz.
- Objetivo / Endpoint: Eritema rosáceo leve a moderado sin evidencia de frosting denso ni ablación visible continua.
4.4. Estructuras Críticas Anatómicas, Zonas de Exclusión Absoluta y Criterios de Seguridad Clave
Durante la operación del láser SANHE Er:YAG de 2940 nm, el profesional clínico deberá identificar y respetar de manera rigurosa los límites de seguridad anatómica para prevenir secuelas irreversibles.
[ ESTRUCTURAS CRÍTICAS Y SEGURIDAD ]
________________________|________________________
| | |
[ GLOBO OCULAR ] [ ZONA NERVIOSA ] [ GLÁNDULAS / CARTÍLAGO ]
- Requiere - Mentoniano e - Stenon y Wharton
Escudo Corneal Infraorbitario - Cartílago Tiroides
de Titanio - Prevenir - Evitar ablación
- Prohibido Parestesias transmural
Plástico TérmicasGlobo Ocular y Protección Corneal Intraocular
- Riesgo: La radiación láser de 2940 nm absorbida por el agua de la córnea y el humor acuoso puede causar opacificación corneal inmediata, queratitis ablativa, catarata iatrogénica o perforación ocular.
- Norma de Exclusión y Protección: Queda estrictamente prohibido emitir disparos dentro del reborde orbitario óseo utilizando únicamente gafas de protección ocular externas o parches adhesivos estándar.
- Protocolo de Protección Intraocular: Si el procedimiento abarca el párpado móvil o la zona intraorbitaria, el médico deberá colocar obligatoriamente escudos corneales intraoculares (tipo Cox u Ocular Instruments) fabricados exclusivamente en acero inoxidable o titanio de grado médico con pulido especular. Se prohíbe el uso de escudos plásticos, ya que pueden derretirse o perforarse ante el impacto directo del láser Er:YAG. Los escudos deben lubricarse con ungüento oftálmico estéril no inflamable antes de su inserción bajo anestesia tópica ocular.

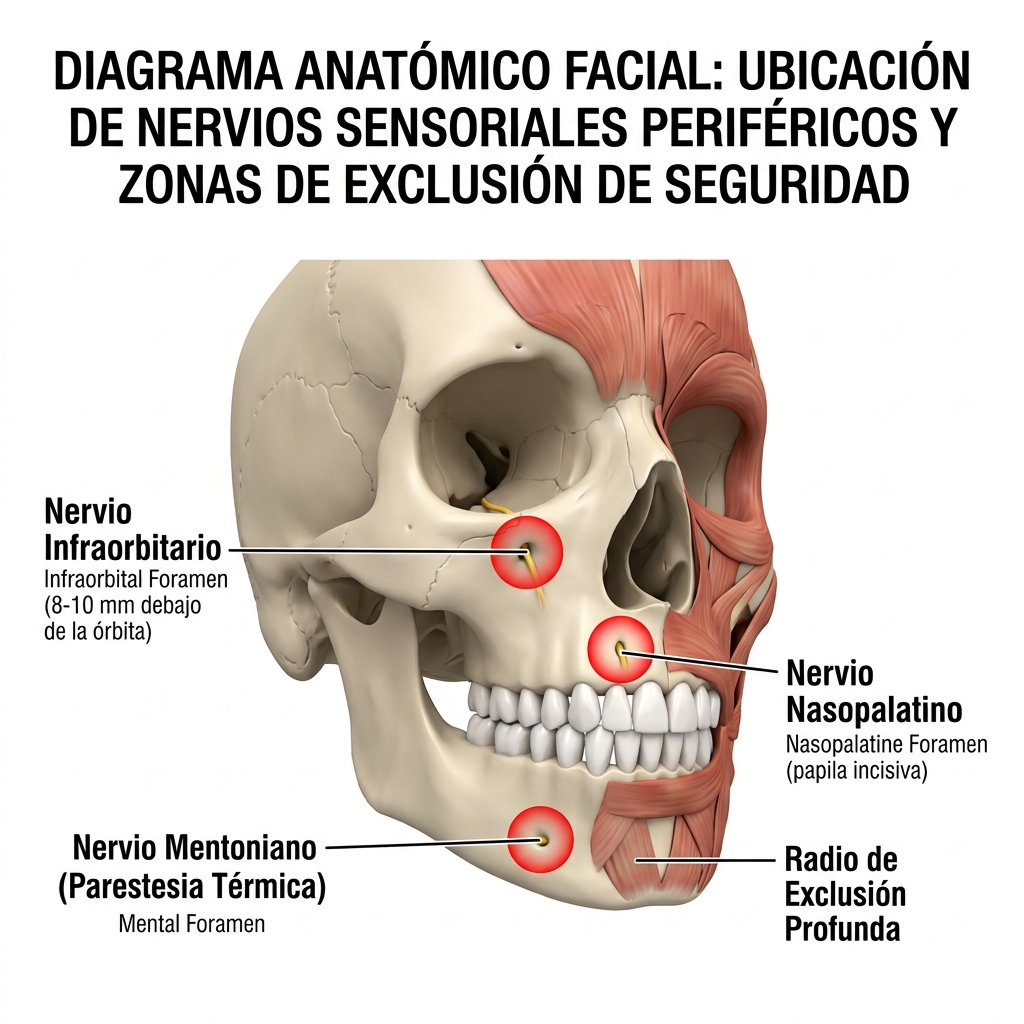

Trayectos Nerviosos Sensitivos Periféricos (Nervio Mentoniano, Nasopalatino e Infraorbitario)
- Nervio Mentoniano: Emerge por el foramen mentoniano a la altura de los ápices de los premolares inferiores. La ablación profunda o la acumulación térmica en esta zona puede inducir parestesia, disestesia o anestesia permanente del labio inferior y el mentón.
- Nervio Nasopalatino: Emerge por el agujero incisivo en la cara palatina de los incisivos centrales superiores. Se evitará la ablación directa con fluencias elevadas sobre la papila incisiva.
- Nervio Infraorbitario: Emerge por el foramen infraorbitario, aproximadamente a 8-10 mm por debajo del reborde infraorbitario.
- Conducta Preventiva: En las áreas de proyección de estos forámenes, el operador deberá limitar la profundidad de ablación manteniendo pasadas superficiales y utilizando anchos de pulso que eviten la conducción térmica hacia los planos periósticos.
Glándulas Salivales Mayores y Conductos Excretores
- Glándula Parótida y Conducto de Stenon: Como se estableció previamente, la papila del conducto de Stenon se sitúa en la mucosa yugal opuesta al segundo molar superior. La vaporización de este ostium genera fibrosis y oclusión ductal, desencadenando sialoadenitis obstructiva por retención salival.
- Glándula Sublingual y Conducto de Wharton: Ubicados en el piso de la boca, a ambos lados del frenillo lingual (carúnculas sublinguales). Esta zona constituye una región de exclusión absoluta para procedimientos ablativos libres, salvo intervenciones quirúrgicas especializadas con indicación específica.
Cartílago Tiroides y Estructuras del Triángulo Anterior del Cuello
- Riesgo: El cuello carece de un plano muscular grueso sobre la cara anterior de la laringe. El cartílago tiroides y la membrana tirohioidea se encuentran a pocos milímetros de la superficie cutánea.
- Criterio de Exclusión: Se prohíbe la aplicación de modos ablativos continuos sobre la prominencia laríngea (nuez de Adán). El calentamiento transmural o la ablación inadvertida en esta zona puede inducir condritis del cartílago tiroides o inflamación perilaringea. Asimismo, en el borde anterior del músculo esternocleidomastoideo, se debe evitar el depósito térmico excesivo para proteger el paquete vasculonervioso del cuello (arteria carótida común y vena yugular interna).
¿Desea el equipo médico revisar algún punto sobre la colocación de escudos corneales de titanio antes de pasar al protocolo paso a paso de marcaje cutáneo e intraoral?
4.5. Protocolo Paso a Paso para la Cartografía, Marcaje y Ejecución Clínica
El siguiente protocolo secuencial instructivo deberá ser ejecutado por el personal médico antes y durante la emisión de radiación con el sistema SANHE Er:YAG 2940nm.
Paso 1: Evaluación Anatomoclínica, Desinfección y Delimitación Dermatológica
- El profesional médico deberá inspeccionar la zona a tratar bajo iluminación quirúrgica adecuada, evaluando el fototipo de Fitzpatrick, el grosor epidérmico/mucoso y la presencia de lesiones sospechosas o nevus que deban ser excluidos.
- Se procederá a la asepsia rigurosa de la zona facial mediante solución antiséptica no inflamable de clorhexidina acuosa al 2% o yodopovidona. Queda estrictamente prohibido el uso de soluciones alcohólicas o antisépticos volátiles no evaporados completamente antes del disparo, debido al riesgo de ignición por el haz láser.
- Se delimitarán con un marcador dermatológico de grado médico estéril las siguientes líneas de demarcación:
- Línea de seguridad orbitaria: Trazada a 5 mm por fuera del reborde óseos orbitario superior, inferior y cantal (salvo que se utilicen escudos corneales intraoculares).
- Línea de proyección del foramen mentoniano: Marcando un radio de exclusión profunda de 8 mm alrededor del foramen.
- Zonas de paso sublingual e intraoral de los conductos de Stenon y Wharton: Mediante un mapeo topográfico con contraste visual intraoral.
Paso 2: Instalación de Elementos de Protección Estricta y Configuración de Seguridad
- El personal en quirófano/consultorio y el paciente deberán colocarse las gafas de protección óptica calibradas específicamente para la longitud de onda de 2940 nm (con una Densidad Óptica OD > 5+).
- En caso de requerir tratamiento en párpados móviles, el médico procederá a instilar una gota de anestésico oftálmico (tetracaína o proparacaína al 0.5%) en el saco conjuntival del paciente.

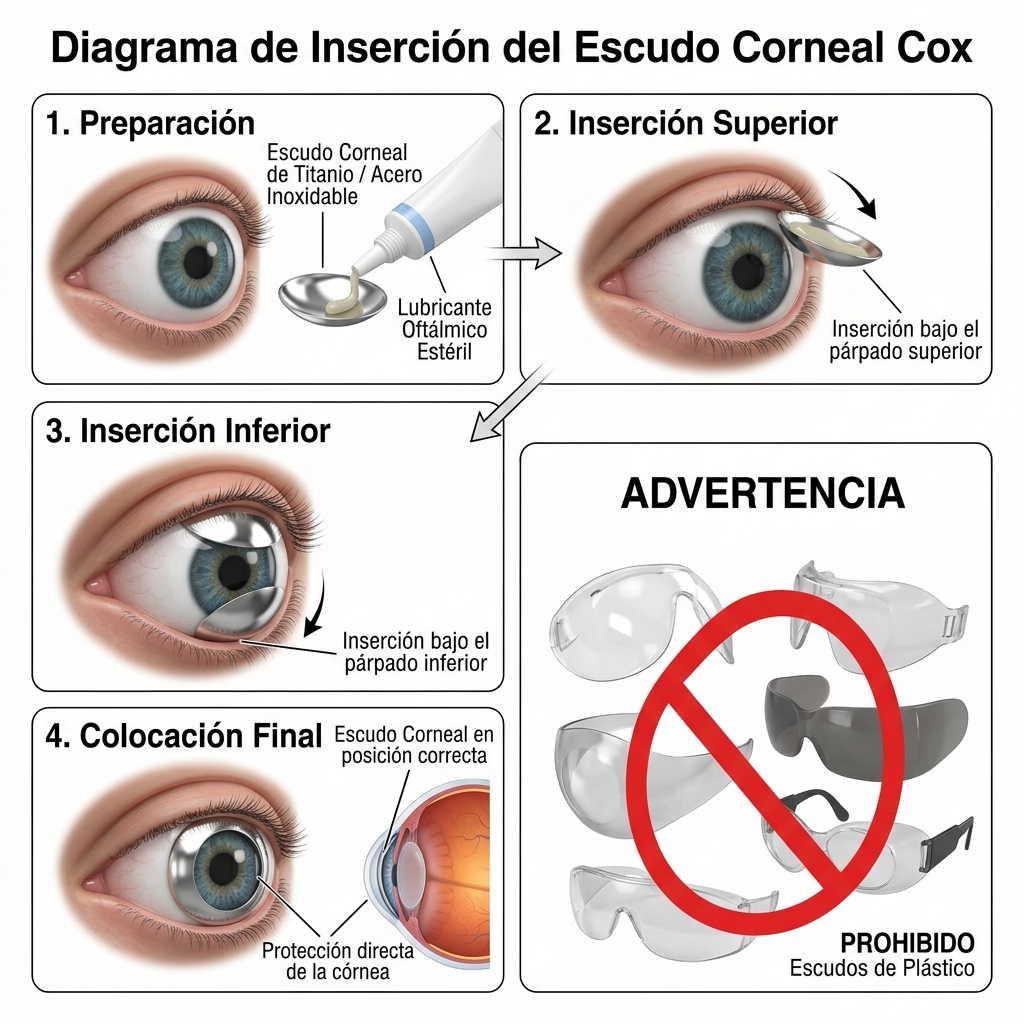

- Se colocará el escudo corneal intraocular de titanio o acero inoxidable sobre la superficie ocular utilizando ungüento oftálmico estéril como lubricante, verificando la cobertura completa de la córnea.
- Para tratamientos intraorales, se instalará un abrebocas plásticos no reflectante, un eyector de saliva de alta capacidad y un sistema de aspiración de pluma de humo con filtro ULPA/HEPA posicionado a no más de 2 cm del sitio de disparo para capturar el pluma ablativo y los bioaerosoles.
Paso 3: Verificación Técnica del Sistema y Prueba de Disparo (Test Patch)
- El operador encenderá la consola SANHE Er:YAG 2940nm activando el interruptor circular de encendido y verificará la respuesta del sistema en la pantalla táctil de 15.6 pulgadas.
- Se seleccionará la pieza de mano adecuada según el plano de trabajo: R11 (2-3 mm) para precisión focal/frenillos, R12 (4-5 mm) para zonas medianas/cicatrices, R13 (6-7 mm) para superficies amplias, o la pieza fraccionada para rejuvenecimiento subablativo.
- El operador fijará el espaciador mecánico o distanciador de contacto de alambre de acero inoxidable en el extremo de la pieza de mano para garantizar la distancia focal correcta durante todo el procedimiento.
- Se ejecutará una prueba de disparo (Test Patch) en una zona neutra y poco visible (como la zona preauricular o el ángulo mandibular):
- Maniobra: Emitir un pulso único ajustado a la menor fluencia calculada para el fototipo.
- Justificación Fisiopatológica: Evaluar la reactividad vascular, el grado de hidratación del tejido y la velocidad de aparición del frosting epidérmico o eritema.
- Checkpoint Clínico: Comprobar la ausencia de profundización excesiva, sangrado en sábana inesperado o vaporización epidérmica desproporcionada.
Paso 4: Ejecución Fototérmica Vectorizada con Monitoreo Dinámico
- El operador tomará la pieza de mano acoplada al brazo articulado de 7 articulaciones, manteniendo una posición estrictamente perpendicular (90°) respecto a la superficie del tejido objetivo para evitar la dispersión de energía o la pérdida de densidad de potencia por reflexión oblicua.
- Se iniciará el trazado por subunidades anatómicas completas (ej. región frontal, mejilla derecha, cuadrante labial), aplicando disparos continuos o adyacentes con una solapación (overlap) controlada que no superará el 10% al 15% en ablación directa, y del 0% en la región cervical.
- Durante el disparo en tejidos dentarios, se activará obligatoriamente la refrigeración hídrica continua para asegurar que el incremento térmico intrapulpar se mantenga por debajo del límite crítico de 5.5 °C.
- En piel facial, el operador monitorizará dinámicamente los Endpoints o Checkpoints visuales en cada pasada:
- Pasada 1 (Peeling superficial): Eritema rosado uniforme con frosting punteado o blanco tenue en la capa córnea.
- Pasada 2 (Remodelación dérmica superficial - opcional segun indicación): Frosting blanco denso continuo y aparición de eritema intenso sin punteado hemorrágico. Si aparece sangrado punteado (pinpoint bleeding), significa que se ha alcanzado la dermis papilar vascularizada; en este punto, se detendrá inmediatamente la ablación en dicha zona.
- Durante todo el procedimiento, el operador sostendrá un diálogo interactivo de verificación con el paciente (o monitorización de signos si está bajo sedación) para evaluar el nivel de disconfort térmico. Si el paciente refiere una sensación de calor punzante o dolor agudo focalizado, se pausará el disparo y se reevaluará la energía de pulso y la frecuencia de repetición.
Paso 5: Checkpoint Post-Tratamiento, Retiro de Protección y Cuidados Inmediatos
- Al finalizar la emisión de luz, el operador colocará el sistema en modo "Standby" a través de la pantalla táctil de 15.6 pulgadas.
- En procedimientos perioculares, se retirarán cuidadosamente los escudos corneales intraoculares utilizando la pinza o mango de extracción integrado, e instilará una gota de lágrima artificial estéril o colirio antiséptico en el ojo del paciente.
- Se procederá a la remoción del humo residual y detritos tisulares mediante la aplicación de compresas de gasa estéril embebidas en solución salina fría (0.9% de cloruro de sodio) sobre la piel tratada durante 5 a 10 minutos para disipar el calor latente residual de la zona de coagulación (30 - 50 µm).

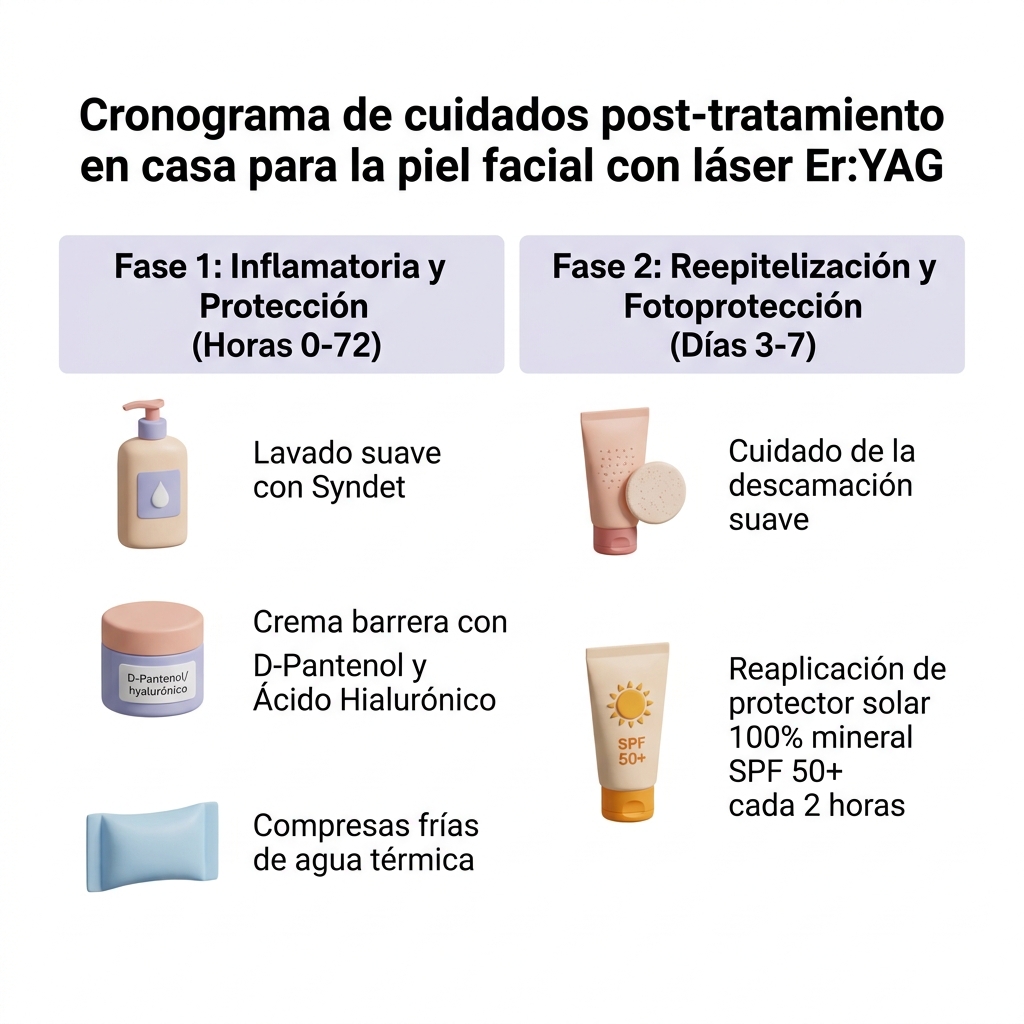

- Se aplicará una capa delgada de pomada o ungüento oclusivo emoliente no comedogénico (o formulación cicatrizante post-láser) para restaurar temporalmente la función barrera cutánea.
- El profesional médico verificará que no existan zonas de necrosis, ampollas no deseadas o blanqueamiento isquémico severo antes de dar por concluida la sesión clínica y firmar la hoja de registro dosimétrico del equipo SANHE Er:YAG 2940nm.
Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
5. Criterios de Seguridad: Contraindicaciones Absolutas, Relativas y Evaluación Pre-Tratamiento
Fundamentos Clínicos y Anamnesis Exhaustiva Pre-Tratamiento
Justificación Fisiopatológica de la Evaluación Previa
La emisión láser Er:YAG a una longitud de onda de 2940 nanómetros interactúa de manera selectiva con el agua intra y extracelular de la epidermis y la dermis papilar, alcanzando un coeficiente de absorción hídrica de aproximadamente 12000 cm⁻¹. Esta afinidad extrema permite una fotovaporización tisular rápida con un límite de daño térmico residual sumamente controlado de entre 30 y 50 micrómetros. No obstante, la microablación epidérmica y la inducción de una cascada inflamatoria controlada exigen que los mecanismos fisiológicos de reparación, reepitelización y respuesta inmune del paciente se encuentren completamente intactos. La evaluación pre-tratamiento representa el pilar diagnóstico fundamental para descartar alteraciones en la fase de cicatrización, prevenir complicaciones hiperpigmentarias o infecciosas y seleccionar adecuadamente los parámetros de energía (200 a 3000 mJ) y anchos de pulso (100 a 1500 µs) en la unidad SANHE Er:YAG 2940nm.
Protocolo de Anamnesis Sistémica y Odonto-Dermatológica
El profesional médico deberá ejecutar una anamnesis metódica y estructurada antes de someter a la piel o mucosa oral del paciente a la radiación por láser de erbio. Se deberá confeccionar una ficha clínica detallada que abarque la revisión exhaustiva de antecedentes dermatológicos, sistémicos, farmacológicos y estomatológicos.
- Historia Dermatológica y Fototipo Cutáneo: Se procederá a clasificar de forma precisa la piel del paciente según la escala de Fitzpatrick (Fototipos I al VI). Se investigarán antecedentes directos de cicatrización patológica, predisposición a la hiperpigmentación postinflamatoria, episodios recurrentes de dermatosis fotosensibles y tratamientos fotoestéticos previos realizados en la misma zona anatómica durante los últimos doce meses.
- Evaluación de la Cavidad Oral y Zona Periocular: En intervenciones que involucren rejuvenecimiento intravaginal, tensado peribucal, reducción del pliegue nasolabial o fototermófisis periocular, se deberá realizar un examen físico intrabucal y perioral. El especialista examinará las mucosas en busca de lesiones ulcerativas, leucoplasias, liquen plano oral o alteraciones estructurales de la encía y bordes bermellones.
- Perfil Farmacológico Activo: Se interrogará exhaustivamente al paciente sobre el consumo actual o reciente de medicamentos fotosensibilizantes, anticoagulantes, antiagregantes plaquetarios, inmunosupresores, corticoides sistémicos y retinoides orales o tópicos.
- Confirmación de Expectativas y Estado Inmune: El operador confirmará que el paciente no presente síndromes infecciosos febriles agudos ni estados de inmunodeficiencia no controlada que menoscaben la tasa de reparación epidérmica tras la emisión ablativa.
¿Ha confirmado el profesional médico, mediante la anamnesis directa, que el paciente no ha consumido fármacos fotosensibilizantes o retinoides orales durante el período previo estipulado por el protocolo de seguridad?
Criterios de Exclusión Categórica: Contraindicaciones Absolutas
Naturaleza Fisiopatológica de la Contraindicación Absoluta
Las contraindicaciones absolutas representan escenarios clínicos donde la aplicación de la radiación ablativa o subablativa del láser Er:YAG de 2940 nm conlleva un riesgo inaceptable de daño tisular permanente, diseminación patológica o alteración del desarrollo embrionario. Bajo ninguna circunstancia se emitirán disparos láser si el paciente presenta alguna de las siguientes condiciones.
+-------------------------------------------------------------------------------+
| EVALUACIÓN DE CONTRAINDICACIONES ABSOLUTAS |
+-------------------------------------------------------------------------------+
| 1. Gestación / Lactancia --------> [Riesgo Sistémico / Respuesta Hormonal] |
| 2. Neoplasias / Premalignas ------> [Riesgo de Estimulación Ablativa] |
| 3. Retinoides Sistémicos ---------> [Disfunción de Reepitelización / Queloc.] |
| 4. Infección HSV Activa ----------> [Diseminación Viral Cuadro Severo] |
+-------------------------------------------------------------------------------+Lista Descriptiva de Contraindicaciones Absolutas y su Mecanismo de Riesgo
- Gestación y Período de Lactancia Materna:
- Mecanismo de Riesgo: El estado gravitacional induce fluctuaciones hormonales drásticas que alteran la actividad melánica y la respuesta vascular, aumentando exponencialmente la probabilidad de melasma reactivo e hiperpigmentación severa. Asimismo, el estrés metabólico derivado de la cicatrización o el disconfort del procedimiento puede desencadenar respuestas adrenérgicas no deseadas en el binomio madre-hijo.
- Lesiones Malignas o Premalignas No Diagnosticas en Cavidad Oral o Piel:
- Mecanismo de Riesgo: La fotovaporización con la longitud de onda de 2940 nm destruye la arquitectura celular superficial, impidiendo el diagnóstico histopatológico posterior de lesiones dudosas (tales como carciomas basocelulares, espinocelulares, melanomas o queratosis actínicas displásicas). La ablación incompleta de un proceso neoplásico puede estimular la invasión microvascular o retrasar críticamente el tratamiento médico quirúrgico curativo.
- Uso Reciente o Activo de Retinoides Sistémicos (Isotretinoína Oral):
- Mecanismo de Riesgo: La isotretinoína atrofia las glándulas sebáceas y reduce drásticamente los nichos de células madre epiteliales ubicados en el cuello del folículo piloso. Dado que la reepitelización rápida tras la ablación con el láser Er:YAG depende de la migración de estas células desde los anejos cutáneos hacia la superficie, la falta de unidades pilosebáceas funcionales resulta en erosiones persistentes, retraso grave en la cicatrización y un alto riesgo de formación de cicatrices hipertróficas o queloides. El tratamiento no podrá ejecutarse hasta transcurridos un mínimo de 6 a 12 meses desde la interrupción definitiva de la isotretinoína.
- Infecciones Activas por Virus del Herpes Simple (HSV-1 / HSV-2) en la Zona de Disparo:
- Mecanismo de Riesgo: La aplicación de fototermófisis sobre un brote herpético activo genera una diseminación mecánica y fotogénica de partículas virales reactivas a lo largo de los microcanales de ablación epidérmica. Esto desencadena un cuadro de herpeticum Kaposi-like o una erupción herpética panfacial extendida con riesgo de cicatrización atrófica permanente y sobreinfección bacteriana secundaria.
Criterios de Precaución Adaptativa: Contraindicaciones Relativas y Acondicionamiento Previo
Evaluación de Riesgo Modificable
Las contraindicaciones relativas no prohíben de manera categórica el uso del equipo SANHE Er:YAG 2940nm, pero exigen una modificación estricta de la dosimetría, la implementación de terapias farmacológicas profilácticas o la postergación de la sesión hasta lograr la estabilización metabólica o cutánea del paciente.
Lista Descriptiva de Contraindicaciones Relativas y Protocolos de Manejo
- Tendencia Conocida a la Formación de Cicatrices Hipertróficas o Queloides:
- Análisis de Riesgo: La hiperreactividad fibroblástica frente a la lesión térmica puede derivar en un depósito desordenado de colágeno tipo III.
- Protocolo de Ajuste: Se evitarán los modos de ablación profunda con altas densidades de energía. Se seleccionará el modo de Peeling en Frío (Cold Peeling) o la pieza de mano fraccionada con spots de menor cobertura superficial, utilizando anchos de pulso ultracortos (100 a 300 µs) para limitar al mínimo la acumulación de calor residual.
- Diabetes Mellitus Descompensada o No Controlada:
- Análisis de Riesgo: La hiperglucemia crónica altera la función de los neutrófilos y macrófagos, reduce la neovascularización y promueve la glicación avanzada de proteínas, retrasando severamente la fase proliferativa de la cicatrización.
- Protocolo de Ajuste: El tratamiento solo se llevará a cabo tras la normalización de los niveles de hemoglobina glicosilada (HbA1c < 7%). Se prescribirá un esquema de seguimiento clínico estrecho y cobertura antiséptica tópica rigurosa post-procedimiento.
- Fototipos Cutáneos Altos (Fitzpatrick IV, V y VI) sin Pre-Acondicionamiento:
- Análisis de Riesgo: La alta concentración de eumelanina epidérmica aumenta la sensibilidad tisular ante la inflamación secundaria a la ablación, incrementando el riesgo de Hiperpigmentación Postinflamatoria (HPPI).
- Protocolo de Ajuste: Se exigirá una preparación pre-tratamiento obligatoria durante 3 a 4 semanas previas a la sesión. El paciente deberá aplicar agentes moduladores de la melanogénesis (como hidroquinona al 2-4%, ácido kójico, ácido azelaico o ácido retinóico tópico de baja potencia) acompañados de fotoprotección de amplio espectro (FPS 50+). Durante la sesión con el sistema SANHE, el operador utilizará la pieza de mano R13 (spot de 6-7 mm) con fluencias bajas y pasadas de fraccionamiento espaciadas.
* Fototipo IV - Fluencia: 3.0 a 4.5 J/cm² - Modo: Fraccionado / Peeling Frío - Ancho de Pulso: 100 a 300 µs - Preparación: Despigmentante 4 semanas previas.
* Fototipo V - Fluencia: 2.0 a 3.5 J/cm² - Modo: Fraccionado de Baja Densidad - Ancho de Pulso: 100 a 200 µs - Preparación: Despigmentante 6 semanas previas.- Antecedentes de Infección por HSV en la Zona a Tratar (Fase Latente):
- Análisis de Riesgo: El trauma térmico y la disrupción epidérmica provocados por el láser Er:YAG pueden reactivar el virus latente en los ganglios sensitivos del trigémino o sacros.
- Protocolo de Ajuste: Se administrará profilaxis antiviral sistémica obligatoria. El paciente iniciará la ingesta de Acyclovir (400 mg tres veces al día) o Valacyclovir (500 mg dos veces al día) desde 24 horas antes del procedimiento láser y mantendrá la pauta durante 5 a 7 días posteriores hasta la reepitelización completa.
¿Se ha verificado que los pacientes con fototipos IV o superiores hayan cumplido estrictamente la fase de preparación despigmentante pre-tratamiento antes de iniciar la emisión láser?
Protocolo Estricto de Bioseguridad Radiológica y Protección Láser (2940 nm)
Física Ocular y Peligro de la Longitud de Onda de 2940 nm
El láser Er:YAG pertenece a la clase 4 de sistemas láser según los estándares de seguridad biomédica. Debido a que la córnea humana está compuesta en un 75% a 80% por agua, absorbe casi la totalidad de la radiación no visible de 2940 nm que impacta sobre la superficie ocular. Un disparo accidental o una reflexión especular de este haz puede provocar queratitis por quemadura térmica, opacificación corneal irreversible y pérdida severa de la agudeza visual en una fracción de segundo. Por consiguiente, la protección ocular es un requisito absoluto e innegociable dentro de la sala de tratamiento.
Especificación de Protección Ocular y Gafas de Densidad Óptica (OD)
Todas las personas presentes en la sala de tratamiento durante la activación de la unidad SANHE Er:YAG (operador, asistente, observadores y paciente) deberán llevar puestas gafas de protección específicas cuya Densidad Óptica (OD) se ajuste rigurosamente a la longitud de onda de emisión.
+-------------------------------------------------------------------------------+
| PARÁMETROS DE PROTECCIÓN OCULAR LÁSER |
+-------------------------------------------------------------------------------+
| * Longitud de Onda Específica: 2940 nm |
| * Densidad Óptica Mínima Requerida: OD ≥ 5.0 |
| * Protección para el Operador y Asistente: Gafas Poliméricas/Cristal Certificado|
| * Protección para el Paciente: Protectores Oculares Metálicos Intraoculares / |
| Gafas Estancas Opacas Exteriores |
+-------------------------------------------------------------------------------+- Protección del Operador y Asistente: Se deberán emplear gafas estandarizadas con filtro de alta transparencia óptica pero con una atenuación nominal mínima de OD 5.0 o superior a 2940 nm. Estas gafas deben contar con protecciones laterales para prevenir el ingreso de reflexiones difusas procedentes de ángulos oblicuos.
- Protección del Paciente: Para tratamientos faciales extraoculares, se colocaran cazoletas opacas de silicona o metal perfectamente adaptadas a la órbita. En el caso de tratamientos en el reborde palpebral o la zona periocular muy cercana, el médico insertará protectores oculares intraoculares (conchas de protección de acero quirúrgico o titanio previa instilación de anestésico tópico ocular y lubricante oftálmico).
Gestión del Humo de Ablación y Bioseguridad Respiratoria
La fotovaporización de tejido biológico producida por el láser Er:YAG a 2940 nm genera una pluma de ablación (ablative plume) compuesta por vapor de agua, partículas celulares microscópicas, detritos de colágeno, bioaerosoles, gases orgánicos volatilizados y potencialmente elementos genéticos intactos (ADN/ARN de enterovirus, Papilomavirus Humano o HSV).
[Zona de Ablación Tisular]
│
▼ (Generación de Pluma de Humo / Detritos Biológicos)
[Cánula de Aspirador de Humo] (Posicionada a < 2 cm de la piel)
│
▼ (Filtración Ultrabaja Penetración)
[Filtro ULPA / HEPA] ──► [Filtro de Carbón Activado] ──► [Aire Purificado]Protocolo de Evacuación de Pluma de Humo
- Instalación Obligatoria del Aspirador de Humo: El profesional deberá conectar un sistema de evacuación de humo de grado médico equipado con triple filtración: pre-filtro de alta capacidad, filtro de aire de ultra baja penetración (ULPA, capaz de retener partículas de hasta 0.12 micrómetros con un 99.999% de eficiencia) y filtro de carbón activado para adsorción de compuestos orgánicos volátiles y olores.
- Posicionamiento de la Cánula: El asistente mantendrá la punta de la cánula de aspiración a una distancia inferior a 2 centímetros del punto focal de disparo de la pieza de mano (R11, R12, R13 o Fraccionada) durante toda la secuencia de ablación. Un distanciamiento superior a 5 cm reduce drásticamente la capacidad de captura de la pluma, exponiendo al personal a la inhalación de bioaerosoles nocivos.
- Equipamiento de Protección Respiratoria: Todo el personal presente en la sala deberá utilizar mascarillas de alta eficiencia de filtración biológica (norma N95, FFP2 o FFP3). Las mascarillas quirúrgicas convencionales resultan ineficaces para detener las partículas submicrónicas de la pluma de ablación.
Dispositivos y Protocolos de Emergencia en la Consola SANHE
El operador deberá verificar el correcto estado operativo de los componentes físicos de bioseguridad del equipo antes de iniciar la emisión láser.
- Botón de Parada de Emergencia (Mushroom Button): Ubicado en el panel frontal inferior a la pantalla. Ante cualquier anomalía técnica, desvío impredecible del haz, riesgo ígneo o evento adverso con el paciente, el operador presionará firmemente el botón rojo de seta para interrumpir de manera instantánea el suministro eléctrico de alta potencia a la cavidad láser de erbio.
- Pedal de Activación de Grado Médico: El disparo del láser estará interbloqueado por el pedal físico. La emisión solo se producirá si la interfaz del equipo se encuentra en modo Ready y el profesional mantiene una presión continua y voluntaria sobre el pedal. Si se retira el pie del pedal, la emisión cesará de inmediato.
- Brazo Articulado de 7 Articulaciones: El operador manipulará el brazo óptico asegurando que no existan tensiones mecánicas extremas ni bloqueos en las articulaciones para evitar desviaciones en la alineación interna de los espejos dicroicos, garantizando que el punto focal y la forma del spot proyectado coincidan exactamente con la indicación del haz guía rojo visible.
¿Ha comprobado el personal técnico que el aspirador de humo se encuentre posicionado a menos de dos centímetros del área de ablación y con su filtro ULPA plenamente operativo antes de dar inicio al disparo del láser?
Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso
6. Metodología de Aplicación, Dosimetría y Protocolos Paso a Paso
6.1 Fundamentación Biofísica de la Interacción Luz-Tejido a 2940 nm
El haz emitido por el láser de Erbium YAG (Er:YAG) opera a una longitud de onda de 2940 nanómetros, la cual coincide exactamente con el pico más alto de absorción de la molécula de agua en el espectro infrarrojo medio. El coeficiente de absorción hídrica a 2940 nm es aproximadamente diez veces superior al del láser de dióxido de carbono (CO2) a 10600 nm. Esta afinidad fotónica extrema genera una fototermólisis o fotovaporización de alta precisión: la energía entregada es absorbida instantáneamente por el agua intracelular y extracelular de la epidermis y dermis papilar, transformando el fluido intersticial en vapor a alta presión en un intervalo microsegundario.
Como consecuencia directa de este rápido calentamiento localizado, las membranas celulares sufren una lisis estructural expansiva y la capa tisular diana se ablaciona fotón por fotón. Debido a que casi la totalidad de la energía radiante se consume en la vaporización del agua tisular, el calor residual transferido hacia los tejidos adyacentes es extremadamente limitado. El sistema mantiene un límite estricto de daño térmico colateral de apenas 30 a 50 micrómetros. Esta propiedad física mitiga de forma radical el riesgo de hiperpigmentación postinflamatoria, minimiza la formación de eritema prolongado y acelera significativamente la reepitelización biológica en comparación con otras tecnologías fotosustractivas.
El comportamiento biológico del disparo láser variará según la modulación del ancho de pulso, la densidad de energía (fluencia) y el grado de acople hídrico:
- Pulsos Cortos (100 a 300 µs): Inducen una fotoablación pura o ablación en frío (Cold Ablation). La tasa de depósito de energía supera la velocidad de difusión térmica del tejido. Esto provoca la remoción mecánica del tejido con un mínimo de coagulación vascular y una zona de necrosis térmica adyacente casi imperceptible.
- Pulsos Largos (500 a 1500 µs): La entrega prolongada de fotones permite que una fracción del calor se propague por conducción térmica hacia la dermis reticular papilar y media. Esto genera un efecto de coagulación controlada, hemostasia capilar ligera y estimulación del choque térmico proteico (HSP-70), lo cual activa a los fibroblastos para la síntesis de neo-colágeno y remodelación de la matriz extracelular.
6.2 Selección y Caracterización Biomédica de las Piezas de Mano y Cabezales
El sistema SANHE Er:YAG de 2940 nm dispone de un conjunto de ópticas intercambiables que se acoplan al extremo distal del brazo articulado de transmisión de siete articulaciones. La elección de la pieza de mano dependerá del objetivo anatómico, la profundidad de penetración deseada y la extensión de la zona de tratamiento.
6.2.1 Pieza de Mano R11 (Tamaño de Spot: 2 a 3 mm)
- Morfología y Óptica: Presenta un canal óptico colimado de diámetro estrecho con lentes de cuarzo de alta pureza optimizadas para transmitir alta densidad de energía en áreas reducidas.
- Indicación Quirúrgica y Clínica: Diseñada para procedimientos de máxima precisión anatómica, ablación focalizada de lesiones epidérmicas benignas (queratosis seborreicas, xantelasmas, siringomas, verrugas vulgares), revisión de cicatrices profundas en picahielo (ice-pick) y acceso a cavidades o márgenes en mucosas orales y procedimientos odontológicos estromales.
- Mecanismo de Acción: Proporciona fluencias elevadas con energía moderada, garantizando un corte o vaporización puntiforme de bordes nítidos sin comprometer el tejido sano periférico.
6.2.2 Pieza de Mano R12 (Tamaño de Spot: 4 a 5 mm)
- Morfología y Óptica: Estructura cilíndrica de aleación metálica cromada de grado médico. Dispone de un cuerpo estriado para optimizar la sujeción ergonómica, un anillo selector giratorio marcado con los dígitos '4' y '5' para el ajuste de la focalización y una boquilla distal biselada de acero inoxidable que actúa como referencia fija de distancia focal.
- Indicación Quirúrgica y Clínica: Indicada para cirugía suave de mucosas (bermellón labial, hipertrofia gingival, fibromas orales), ablación de lesiones de superficie intermedia y procedimientos de rejuvenecimiento periocular o peribucal de densidad media.
- Mecanismo de Acción: Equilibra de forma óptima el área de cobertura por pulso con la profundidad de ablación, permitiendo un trabajo fluido en tejidos blandos y plastias mucosas con control directo de la coagulación.
6.2.3 Pieza de Mano R13 (Tamaño de Spot: 6 a 7 mm)
- Morfología y Óptica: Configurada con lentes divergentes calibradas para proyectar el spot de mayor diámetro disponible en el modo de colimación directa.
- Indicación Quirúrgica y Clínica: Diseñada para la ejecución de Cold Peeling (peeling epidérmico en frío) de rostro completo, cuello y escote, atenuación de hiperpigmentaciones superficiales y pulido epidérmico de grandes áreas corporales.
- Mecanismo de Acción: Distribuye la energía en un área de impacto extensa. Al mantener una fluencia moderada por centímetro cuadrado, permite descamar el estrato córneo y la capa granulosa mediante pases rápidos sin generar dolor considerable ni requerir anestesia infiltrativa o tópica prolongada.
6.2.4 Cabezal Escáner Fraccionado (Scan Head)
- Morfología y Óptica: Módulo cromado prismático de alta precisión con galvanómetros internos de alta velocidad y espejos micro-deflectores. Incluye un espaciador cónico de varillas metálicas de arquitectura abierta que garantiza la distancia focal exacta a la piel, un acople para la línea de aire de enfriamiento y una zona de emisión protegida por un anillo con acento anodizado.
- Indicación Quirúrgica y Clínica: Indicado para procedimientos de Resurfacing cutáneo ablativo fraccionado, tratamiento de arrugas y líneas de expresión profundas, fotorrejuvenecimiento global, atenuación de cicatrices atróficas de acné y estiramiento tisular no quirúrgico (Soft Lifting).
- Mecanismo de Acción: El sistema de escáner fracciona el haz primario de 2940 nm en una matriz dispersa de micro-haces paralelos. Cada disparo genera una Zona de Micro-Lesión Térmica y Ablativa (MTZ) penetrante, dejando puentes de tejido sano e intacto entre los micro-puntos. Esto estimula una rápida migración de queratinocitos desde los bordes sanos y reduce el tiempo de recuperación tisular a pocos días.
6.3 Guía de Dosimetría y Parámetros Clínicos según Indicación
El profesional médico deberá programar el equipo a través de la pantalla táctil de 15.6 pulgadas considerando el fototipo cutáneo del paciente (clasificación de Fitzpatrick I a VI), el grosor de la piel en la región anatómica tratada y la profundidad clínica diana.
6.3.1 Protocolo de Peeling en Frío (Cold Peeling) y Pulido Epidérmico Superficial
- Objetivo Clínico: Renovación del estrato córneo, eliminación de queratosis actinicas leves, homogenización de la textura y cierre de poros dilatados.
- Óptica Sugerida: Pieza de mano R13 (Spot 6-7 mm) o Cabezal Fraccionado (Scan Head).
- Energía de Pulso: 200 a 500 mJ.
- Ancho de Pulso: 100 a 300 µs (Pulso corto, ablación pura en frío).
- Frecuencia de Disparo: 5 a 10 Hz.
- Densidad de Cobertura (Modo Fraccionado): 10% a 15% por pase.
- Número de Pases Recomendados: 2 a 3 pases cruzados.
- Endpoint Clínico Esperado: Leve escarchado o blanqueamiento epidérmico homogéneo (frosting superficial) acompañado de un eritema rosado tenue. Sin presencia de punteado hemorrágico.
6.3.2 Protocolo de Resurfacing Fraccionado Medio a Profundo y Cicatrices de Acné
- Objetivo Clínico: Tratamiento de cicatrices atróficas (en furgón o boxcar, onduladas o rolling), fotoenvejecimiento severo y arrugas estáticas perioculares/peribucales.
- Óptica Sugerida: Cabezal Escáner Fraccionado (Scan Head).
- Energía de Pulso: 600 a 1500 mJ.
- Ancho de Pulso: 400 a 800 µs (Pulso intermedio para combinar ablación con estimulación térmica).
- Frecuencia de Disparo: 2 a 5 Hz.
- Densidad de Cobertura: 15% a 25% por pase.
- Número de Pases Recomendados: 2 pases (el primer pase en patrón horizontal y el segundo en patrón vertical o diagonal para evitar solapamientos excesivos).
- Endpoint Clínico Esperado: Eritema intenso con presencia de punteado petequial o micro-gotas hemorrágicas aisladas que confirman el alcance de la dermis papilar superior. Sensación de calor tisular profundo.
6.3.3 Protocolo de Ablación Quirúrgica Focalizada de Lesiones Benignas
- Objetivo Clínico: Resección o vaporización capa por capa de queratosis seborreicas, fibromas laxos, nevos epidérmicos o verrugas.
- Óptica Sugerida: Pieza de mano R11 (Spot 2-3 mm) o R12 (Spot 4-5 mm).
- Energía de Pulso: 1000 a 2500 mJ.
- Ancho de Pulso: 200 a 500 µs.
- Frecuencia de Disparo: 1 a 3 Hz (Disparo puntual controlado).
- Número de Pases / Impactos: Los necesarios hasta nivelar la lesión con el plano de la piel circundante.
- Endpoint Clínico Esperado: Desaparición completa de la estructura exofítica de la lesión y visualización de una base plana, limpia y de tono rosado o blanquecino sin sangrado activo significativo.
6.3.4 Protocolo de Cirugía de Mucosa Oral y Aplicación Odontológica/Gingival
- Objetivo Clínico: Gingivectomía, frenectomía, ablación de leucoplasias o remodelación del bermellón labial.
- Óptica Sugerida: Pieza de mano R11 (Spot 2-3 mm) para corte o R12 (Spot 4-5 mm) para modelado.
- Energía de Pulso: 800 a 2000 mJ.
- Ancho de Pulso: 500 a 1000 µs (Para asegurar hemostasia en mucosa vascularizada).
- Frecuencia de Disparo: 2 a 4 Hz.
- Acople Hídrico: Activación de spray de aire/agua constante para refrigeración tisular.
- Endpoint Clínico Esperado: Ablación limpia del tejido mucoso objetivo con bordes coagulados y ausencia de necrosis o carbonización de los márgenes.
6.4 Metodología de Aplicación Paso a Paso: Operatoria Clínica y Maniobras
El operador médico deberá ejecutar de forma rigurosa la siguiente secuencia clínica durante cada sesión de tratamiento.
Paso 1: Verificación de Seguridad y Acondicionamiento Quirúrgico
- Acción Operativa: El profesional verificará que la sala de tratamiento cuente con la señalización de advertencia para láser Clase IV. Se comprobará que tanto el paciente, el médico y el personal de asistencia tengan colocadas las gafas de protección específicas para láser Erbium YAG con Densidad Óptica (OD) superior a 5 en la longitud de onda de 2940 nm.
- Acondicionamiento del Paciente: Se retirará el maquillaje, cremas, aceites o antisépticos inflamables de la piel utilizando solución salina o limpiadores acuosos no alcohólicos. La piel deberá estar perfectamente seca antes de iniciar el procedimiento.
- Pregunta de Anclaje Pedagógico para Live AI: "¿Ha verificado que el paciente y todo el personal presente en la sala tengan puestas las gafas de protección con Densidad Óptica OD 5 o superior para 2940 nm antes de conmutar el equipo al modo Ready?"
Paso 2: Elección, Desinfección y Acople del Modulo Óptico
- Acción Operativa: En función de la indicación clínica, el médico seleccionará la pieza de mano (R11, R12, R13) o el Cabezal Escáner Fraccionado. Se procederá a enroscar firmemente el módulo seleccionado a la pieza de acople mecánico del brazo articulado de 7 articulaciones, asegurando el sellado óptico estanco.
- Verificación Mecánica: En las piezas de mano R11, R12 y R13, el profesional comprobará que la distancia de trabajo esté definida por la boquilla biselada o por el espaciador de alambre. En el Cabezal Fraccionado, se asegurará la alineación del cono espaciador metálico.
Paso 3: Configuración de Parámetros en Interfaz Táctil
- Acción Operativa: Se encenderá la pantalla táctil de 15.6 pulgadas. El médico seleccionará la función clínica en el menú principal e ingresará los valores de energía (mJ), ancho de pulso (µs) y frecuencia (Hz) determinados en la guía dosimétrica.
- Prueba de Disparo al Aire/Calibración: Con el equipo en modo Standby, se verificará la coherencia del haz guía rojo visible (láser diodo auxiliar) para asegurar la trayectoria del punto de impacto.
Paso 4: Maniobra de Posicionamiento y Vectorización del Disparo
- Acción Operativa: El profesional tomará la pieza de mano con agarre de lapicera (pen-grip), apoyando el espaciador de alambre o la boquilla sobre la superficie cutánea o mucosa. La dirección del haz debe mantenerse perpendicular a la superficie de la piel (ángulo estricto de 90°).
- Mantenimiento del Punto Focal: El espaciador físico garantiza que la cintura del haz focalice exactamente sobre la capa epidérmica. Mantener una inclinación incorrecta provocará una distorsión del tamaño del spot (efecto elíptico) y una caída en la densidad de energía programada.
- Pregunta de Anclaje Pedagógico para Live AI: "¿Se encuentra la pieza de mano posicionada a un ángulo perpendicular de noventa grados respecto a la piel, asegurando que el distanciador mantenga el contacto continuo sobre la superficie?"
Paso 5: Ejecución de Disparos e Impulso Controlado
- Técnica de Disparo Puntual (Piezas R11 y R12): El médico presionará el pedal de grado médico mientras guía la boquilla punto por punto sobre la lesión. En la ablación de lesiones prominentes, los disparos se aplicarán de la periferia al centro en capas sucesivas.
- Técnica de Barrido Fraccionado (Scan Head): Se activará la matriz de escaneo. El operador mantendrá inmóvil el cabezal mientras los galvanómetros proyectan la trama de micro-haces sobre la piel. Una vez completado el patrón de disparo, se levantará suavemente el cabezal para trasladarlo a la zona adyacente.
Paso 6: Evaluación del Endpoint y Ajuste sobre la Marcha
- Acción Operativa: Tras cada pase, se limpiará la superficie tratada con una gasa estéril humedecida en solución salina para remover los restos de tejido blanqueado y detritos celulares foto-ablacionados.
- Verificación de Respuesta: El médico inspeccionará la piel para identificar los signos clínicos de detención (blanqueamiento para peeling, micro-punteado petequial para rejuvenecimiento profundo o achatamiento anatómico para lesiones).
- Pregunta de Anclaje Pedagógico para Live AI: "¿Ha observado el endpoint clínico deseado en la zona, tal como el blanqueamiento epidérmico superficial o las micro-petequias dermis-papilares, antes de considerar un pase adicional?"
6.5 Manejo del Sistema de Refrigeración y Acople Hídrico/Neumático
El control térmico y la remoción de subproductos de ablación son factores críticos para mantener la precisión del procedimiento Er:YAG.
6.5.1 Acople Hídrico en Procedimientos de Mucosa y Odontología
En intervenciones sobre mucosas blandas o estructuras dentales dura/blanda, la interacción del láser Er:YAG a 2940 nm con un spray atomizado de aire/agua es imprescindible. El agua externa aplicada en forma de finas micro-gotas absorbe parte de la radiación inicial y crea una micro-explosión hidrodinámica que limpia los detritos, evita el sobrecalentamiento de los tejidos profundos y previene la desecación de la mucosa. El médico regulará la válvula de flujo para asegurar una niebla constante y fina directamente sobre la zona de impacto del haz.
6.5.2 Refrigeración Neumática y Evacuación de Pluma de Vaporización
Durante los tratamientos dermato-estéticos (Cold Peeling o Resurfacing), el acople con líneas de aire frío minimiza la molestia del paciente. El Cabezal Escáner Fraccionado dispone de una entrada lateral de aire que sopla aire limpio de forma continua sobre el campo operatorio. Esta corriente constante cumple dos funciones fundamentales:
- Enfría la capa córnea circundante por convección, reduciendo la percepción dolorosa.
- Desplaza la pluma de vaporización (el humo y la niebla de micro-partículas orgánicas generadas por la ablación) lejos del lente de focalización del cabezal.
El profesional deberá utilizar de manera obligatoria un evacuador de humo médico de alta eficiencia equipado con filtros HEPA y ULPA, posicionando la cánula de succión a una distancia no mayor a 2 o 3 centímetros del punto de ablación. Esto protegerá el sistema óptico de la pieza de mano contra la acumulación de residuos y preservará un aire limpio en la sala de operaciones.
6.6 Controles de Seguridad, Técnica de Sobreposición (Overlap) y Criterios de Detención
Para garantizar la homogeneidad en los resultados estéticos y prevenir complicaciones como cicatrices hipertróficas o cambios pigmentarios, el operador deberá seguir las siguientes pautas de control espacial y temporal:
[Muesca 1: Spot Inicial] ──> [Muesca 2: Sobreposición del 10% al 20%]
(Ablación Homogénea) (Evita áreas no tratadas o líneas de demarcación)6.6.1 Control de Sobreposición (Overlap)
- Porcentaje Seguro de Overlap: Durante los desplazamientos en modo puntual o al yuxtaponer los campos del escáner fraccionado, el solapamiento entre disparos adyacentes no deberá superar el 10% al 20%.
- Riesgo de Solapamiento Excesivo: Sobreponer más del 30% del área de impacto en un mismo pase puede acumular calor residual por encima del límite seguro (30-50 µs), convirtiendo un procedimiento ablativo superficial en una quemadura térmica profunda inapropiada.
- Patrón de Pasada Cruzada: Si se requiere mayor densidad de tratamiento, el médico no deberá realizar disparos repetidos sobre el mismo punto. Se deberá completar un pase en dirección horizontal sobre toda la zona anatómica y, posteriormente, ejecutar un segundo pase en dirección vertical (técnica en cuadrícula o trama cruzada).
6.6.2 Manejo del Distanciador Mecánico
- Contacto Ligero y Firme: El distanciador de alambre o la boquilla focal se apoyará sobre la piel sin ejercer presión excesiva. Presionar fuertemente la piel deformará el tejido subcutáneo, alterando la profundidad focal y la geometría del impacto.
- Verificación de Limpieza Térmica: Tras cada serie de 50 a 100 disparos, el profesional inspeccionará el espaciador de alambre y las lentes del cabezal. Si se detecta acumulación de detritos tisulares o carbonización superficial en el marco del distanciador, se pausará la emisión y se limpiará el componente con una gasa impregnada en alcohol isopropílico al 70%.
6.6.3 Criterios de Detención Inmediata
El procedimiento quirúrgico o estético deberá ser suspendido de inmediato si se observa alguno de los siguientes eventos clínicos:
- Sangrado Venoso o Arterial Continuo: Si la ablación sobrepasa la dermis papilar e ingresa a la dermis reticular media o profunda, se observará un sangrado rutilante que enmascarará el campo y absorberá la luz del láser innecesariamente.
- Aparición de Coloración Amarillenta o Grasa Subcutánea: Indica que se ha completado la remoción de la dermis y se ha alcanzado el tejido adiposo hipodérmico.
- Escarchado Denso y Grisáceo ("Grey Frosting"): Signo indeseado de desnaturalización proteica profunda por exceso de fluencia o solapamiento, que presagia un alto riesgo de necrosis epidérmica o cicatrización anómala.
- Respuesta Dolorosa Intensa e Inesperada del Paciente: En procedimientos no anestesiados (como el Cold Peeling), un incremento abrupto del dolor sugiere una acumulación térmica excesiva o un error en la configuración del ancho de pulso.
6.6.4 Atenciones Post-Procedimiento Inmediatas
Al finalizar el protocolo de disparos:
- Se aplicará inmediatamente sobre la zona tratada una compresa fría o hidrogel estéril para neutralizar la radiación calórica remanente.
- Se extenderá una capa fina de pomada epitelizante u oclusiva no comedogénica para restaurar la barrera cutánea.
- El profesional indicará al paciente el uso estricto de fotoprotección solar de amplio espectro (FPS 50+) y la evitación absoluta de la exposición solar directa durante al menos cuatro semanas post-tratamiento.
Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos
7. Reacciones Esperadas, Manejo de Complicaciones y Efectos Adversos
Fundamentación Histofisiológica de las Respuestas Tisulares Esperadas
El principio del tratamiento con el láser SANHE Erbium YAG de 2940 nm se basa en la fototermólisis selectiva de las moléculas de agua intra y extracelulares. Debido a que la absorción de la longitud de onda de 2940 nm por el agua alcanza su pico máximo absoluto (coeficiente de absorción aproximado de 12 000 cm⁻¹), la energía fotónica es convertida instantáneamente en energía térmica, provocando la ebullición explosiva del agua tisular y la consecuente microablación epidérmica. Este proceso limita el daño térmico residual a una estrecha franja adyacente de apenas 30 a 50 µm de grosor.
Esta característica biofísica condiciona un patrón de cicatrización acelerado y un perfil de seguridad superior en comparación con otras fuentes ablativas. Sin embargo, la alteración controlada del tejido desencadena una cascada inflamatoria fisiológica que el profesional médico deberá reconocer, diferenciar e interpretar correctamente durante las distintas fases de la recuperación.
Longitud de Onda (2940 nm) ──> Absorción Peak en Agua ──> Ablación Explosiva Ultrapunzante
│
Daño Térmico Residual
Limitado (30-50 µm)
│
┌────────────────────┴────────────────────┐
▼ ▼
[Respuestas Fisiológicas] [Complicaciones Iatrogénicas]
• Eritema transitorio • Daño térmico pulpar
• Edema leve/moderado • Ulceración mucosa focal
• Costra fina/Pseudomembrana • Hiperpigmentación (HPPI)
• Descamación controlada • Quemadura/Flictena epidérmicaManifestaciones Fisiológicas Esperadas en Superficie Cutánea
- Eritema Transitorio: Ocurre por una vasodilatación reactiva inmediata del plexo vascular dérmico superficial en respuesta a la liberación de mediadores inflamatorios como la histamina, bradicinina y prostaglandinas. El tono eritematoso fluctuará desde un rosa pálido en un Peeling en Frío (Cold Peeling) hasta un rojo brillante uniforme en ablaciones profundas, cediendo gradualmente entre las 24 horas y los 5 días posteriores a la intervención.
- Edema Inflamatorio Agudo: Es consecuencia del incremento en la permeabilidad vascular microcirculatoria. Aparece de forma acentuada en áreas de tejido laxo periocular y peribucal, alcanzando su acmé a las 24 horas y resolviéndose espontáneamente hacia las 48 a 72 horas mediante drenaje linfático.
- Sensación Térmica Localizada: Descrita por el paciente como un ardor leve o calor radiante residual. Es secundaria a la estimulación directa de los nociceptores e hiperalgesia térmica provocada por el incremento leve de la temperatura en la dermis papilar. Remite dentro de las primeras 2 a 6 horas posprocedimiento.
- Formación de Costra Fina y Descamación Furfurácea: Representa la deshidratación y desnaturalización controlada de los queratinocitos epidérmicos ablacionados. Este estrato necrótico actúa como un apósito biológico natural que protege la membrana basal subyacente. Se desprende espontáneamente mediante exfoliación atrófica entre los días 3 y 7 postratamiento.
Manifestaciones Fisiológicas Esperadas en Mucosa Oral e Intraoral
- Formación de Pseudomembrana de Fibrina: A diferencia del tejido cutáneo queratinizado, la mucosa oral no genera costra seca. La ablación tisular suave a nivel intraoral induce la formación de una capa continua de exudado fibrinoso blanquecino o grisáceo sobre la zona irradiada dentro de las 12 a 24 horas. Esta cubierta es un signo positivo de cicatrización por segunda intención y no debe ser removida mecánicamente.
- Edema Submucoso Ligero: La elevada hidratación de la lámina propia mucosa favorece una tumefacción leve y localizada que genera una sensación subjetiva de plenitud o pesadez en el labio o pared vaginal, resolviéndose entre las 24 y 48 horas sin comprometer la función orgánica.
Criterios de Dosimetría y Checkpoints de Endpoints Fisiológicos Normales
- Cold Peeling Cutáneo Superficial - Pieza R13 (Spot 6-7 mm) - Fluencia: 2 - 4 J/cm² - Ancho de Pulso: 100 - 300 µs: Eritema leve equivalente a un rubor rosa suave, sensación de calor moderado de 2 a 4 horas de duración, posterior microdescamación furfurácea invisible entre las 48 y 72 horas.
- Resurfacing Ablativo Epidérmico - Pieza R12 (Spot 4-5 mm) - Fluencia: 6 - 10 J/cm² - Ancho de Pulso: 300 - 600 µs: Eritema rojo brillante difuso, presencia de puntilleo hemorrágico microscópico pin-point por disrupción de las crestas papilares dérmicas, edema leve a moderado durante 24-48 horas, formación de costra fina parduzca con exfoliación espontánea completa entre los días 5 y 7.
- Remodelación de Mucosa Oral / Tensado Peribucal - Pieza R11 (Spot 2-3 mm) - Fluencia: 3 - 6 J/cm² - Ancho de Pulso: 500 - 1000 µs: Aparición de pseudomembrana blanquecina de fibrina a las 12-24 horas, edema submucoso transitorio de 24 a 48 horas, asintomático o con ligera molestia al contacto con alimentos condimentados o ácidos.
Diagnóstico Diferencial de Complicaciones Clínicas y Fenómenos Iatrogénicos
La desviación de los parámetros de seguridad, la mala selección de la pieza de mano, la superposición excesiva de disparos (thermal stacking) o el incumplimiento de los cuidados posoperatorios pueden derivar en complicaciones graves. El médico especialista deberá realizar un diagnóstico precoz basado en el análisis de los siguientes cuadros patológicos:
[EVALUACIÓN CLÍNICA DE COMPLICACIONES]
│
┌────────────────────────────────────┼────────────────────────────────────┐
▼ ▼ ▼
[DAÑO TÉRMICO PULPAR] [HIPERPIGMENTACIÓN (HPPI)] [INFECCIÓN SECUNDARIA]
• Dolor sordo/pulsátil • Máculas hipercrómicas • Vesículas agrupadas (Herpes)
• Incapacidad masticatoria • Fototipos III a VI • Costras melicéricas (Bacteria)
• Pérdida de vitalidad • Aparece a las 2-4 semanas • Exudado purulento / Fiebre1. Daño Térmico Pulpar por Sobrecalentamiento
- Mecanismo Fisiopatológico: Ocurre durante aplicaciones intraorales en el lecho peribucal o en la vertiente mucosa de los labios cuando la acumulación de energía térmica atraviesa la lámina propia mucosa y la cortical ósea o dentinaria, superando el umbral crítico de tolerancia de la pulpa dental (incremento de temperatura superior a 5.5 °C). Esto induce hiperemia vascular pulpar, hipertensión tisular intraconducto y necrosis avascular.
- Semiología y Cuadro Clínico: Dolor sordo, espontáneo y pulsátil en la pieza dentaria subyacente, exacerbado por estímulos térmicos (frío/calor) y por la percusión vertical. Evoluciona a una pulpitis irreversible o necrosis pulpar asintomática con cambio de coloración de la corona dentaria.
2. Ulceración Mucosa Focal y Denudación Tisular Profunda
- Mecanismo Fisiopatológico: Se produce al aplicar densidades de energía excesivas sobre la mucosa oral no queratinizada utilizando la pieza de mano R11 sin movimiento continuo, sobrepasando la capa basal e hiriendo masivamente la lámina propia.
- Semiología y Cuadro Clínico: Excavación tisular profunda con fondo amarillento o cráter sangrante, bordes eritematosos e indurados, acompañada de odinofagia o dolor agudo que impide la fonación y deglución normal.
3. Quemaduras Cutáneas de Segundo Grado y Flictenas
- Mecanismo Fisiopatológico: Resultado del aplatamiento térmico por disparo repetitivo (stacking) a frecuencias elevadas (superiores a 5 Hz) sobre la misma coordenada anatómica. Al no permitir el Tiempo de Relajación Térmica (TRT) del tejido, el daño térmico residual supera el límite fisiológico de 50 µm, extendiéndose hacia la dermis reticular media y profunda.
- Semiología y Cuadro Clínico: Formación de vesículas o flictenas con contenido seroso o hemático sobre un lecho de eritema violáceo intenso, acompañadas de dolor agudo persistente tipo quemadura.
4. Hiperpigmentación Posinflamatoria (HPPI)
- Mecanismo Fisiopatológico: Respuesta hiperreactiva de los melanocitos situados en la capa basal debido al estímulo de mediadores proinflamatorios (prostaglandina E2, leucotrienos, IL-1α). Se desencadena con mayor frecuencia en fototipos altos (Fitzpatrick III a VI) expuestos a la radiación ultravioleta posláser o somatizados por una inflamación prolongada.
- Semiología y Cuadro Clínico: Aparición de máculas de coloración café, parda o grisácea en la zona tratada, delimitando con precisión las huellas del disparo o la grilla fraccionada. Su inicio se manifiesta entre la segunda y cuarta semana posterior al procedimiento.
5. Infecciones Secundarias (Bacterianas, Virales y Fúngicas)
- Mecanismo Fisiopatológico: Disrupción de la barrera cutáneo-mucosa combinada con el choque térmico local, facilitando la reactivación latente del virus del Herpes Simple (HSV-1) o la colonización oportunista por Staphylococcus aureus, Streptococcus pyogenes o Candida albicans.
- Semiología y Cuadro Clínico:
- Infección Herpética: Brote eruptivo de microvesículas agrupadas en racimo sobre una base eritematosa, precedido por parestesias, prurito o ardor localizado en la zona peribucal.
- Infección Bacteriana: Aparición de pústulas, costras melicéricas adherentes, exudado purulento espeso, eritema en expansión con aumento de calor local y dolor acentuado.
- Candidiasis Mucosa: Placas blanquecinas cremosas en la mucosa oral o vaginal que se desprenden al raspado dejando una superficie eritematosa y sangrante.
Protocolos de Actuación Médica Inmediata, Manejo Farmacéutico y Cicatrización
La intervención precoz y sistematizada garantiza la reversión de las complicaciones y previene la formación de cicatrices tróficas o estéticas permanently perjudiciales.
[SISTEMA DE INTERVENCIÓN RÁPIDA]
│
┌─────────────────────────────┼─────────────────────────────┐
▼ ▼ ▼
[PROTOCOLO DENTAL/MUCOSO] [PROTOCOLO HPPI / CORTICOIDE] [PROTOCOLO INFECCIOSO]
• Apósito frío (4°C) • Corticoide tópico (fase I) • Valaciclovir / Aciclovir
• Pulsos discontinuos • Despigmentante triple • Mupirocina / Amoxicilina
• Evaluación de vitalidad • Ácido Tranexámico oral • Cuidado de barrera / ApósitoProtocolo 1: Manejo de Seguridad Intraoral y Prevención del Daño Térmico Pulpar
Contexto Clínico
Este protocolo se activará preventivamente durante el tratamiento de arrugas peribucales, surcos nasogenianos o tensado mucosa labial con el sistema SANHE Er:YAG 2940nm, o de manera reactiva ante la manifestación de molestia dentaria inmediata por parte del paciente.
Maniobra Clínica Paso a Paso
- Paso 1 (Aislamiento y Protección Térmica): El profesional colocará una gasa médica estéril humedecida en solución salina helada a 4 °C entre la vertiente mucosa del labio y la arcada dentaria antes de iniciar cada pasada del láser.
- Paso 2 (Modulación de Parámetros): En caso de molestia, el operador deberá reducir la frecuencia de disparo a un rango de 1 Hz a 2 Hz y alternar el patrón de aplicación para evitar la concentración focal de calor.
- Paso 3 (Interrupción de Emergencia): Si el paciente refiere sensación punzante en el diente, se suspenderá inmediatamente la emisión láser en la coordenada afectada y se procederá al enfriamiento pasivo por contacto con un rodillo frío o gasa helada durante 3 minutos continuos.
Justificación Fisiopatológica
El agua retenida en la gasa absorbente actúa como un sumidero térmico (heat sink), disipando la energía calórica conducida hacia la dentina y previniendo la elevación de la temperatura intrapulpar por encima del umbral vascular de 42 °C.
Checkpoint y Endpoint
- Punto de Control: Ausencia total de sensibilidad o dolor dentario a la percusión vertical tras la aplicación.
- Endpoint Esperado: Mucosa tratada con blanqueamiento fisiológico (frosting) superficial parejo, sin retracción gingival ni compromiso del ligamento periodontal.
Pregunta de Anclaje para Asistente Virtual Live AI: "Si el paciente manifiesta una sensación de pinchazo calórico profundo en la zona incisiva superior durante la ablación del surco nasogeniano, ¿cuál es la primera maniobra de protección térmica que debe ejecutarse inmediatamente?"
FIGURA 7.11 #### Protocolo 1: Manejo de Seguridad Intraoral y Prevención del Daño Térmico Pulpar
Protocolo 2: Abordaje Profiláctico y Terapéutico de la Hiperpigmentación Posinflamatoria (HPPI)
Contexto Clínico
Indicado obligatoriamente para pacientes con fototipos III a VI que vayan a someterse a tratamientos de resurfacing cutáneo ablativo o fraccionado, o que presenten un eritema persistente pasados los primeros 7 días postratamiento.
Maniobra Clínica y Esquema Farmacológico
- Fase Profiláctica Pre-Tratamiento (14 Días Antes):
- El profesional prescribirá la aplicación nocturna de una fórmula magistral despigmentante compuesta por:
- Hidroquinona al 2% - 4%
- Ácido Kójico al 2%
- Ácido Retinoico al 0.025%
- Hidrocortisona al 1% en crema base.
- El profesional prescribirá la aplicación nocturna de una fórmula magistral despigmentante compuesta por:
- Fase Post-Tratamiento Inmediata (Días 1 al 7):
- Se prohibirá la exposición solar directa.
- Se mandará la aplicación tópica de Fotoprotector Solar Mínimo SPF 50+ con filtro físico de Óxido de Zinc y Dióxido de Titanio cada 2 a 3 horas.
- Fase Interventiva de HPPI Declarada (Aparición de Mancha café):
- Administración Tópica: Prescribir Clobetasol propionato al 0.05% o Mometasona furoato al 0.1% aplicado únicamente sobre la mancha durante un máximo de 5 días para yugular la cascada inflamatoria.
- Administración Sistémica: Prescribir Ácido Tranexámico por vía oral a razón de 250 mg cada 12 horas durante 30 a 60 días, condicionado a la ausencia de contraindicaciones prodtrombóticas.
- Fase Despigmentante Secundario: Introducir la Triada Magistral de Kligman (Hidroquinona 4%, Tretinoína 0.05%, Fluocinolona acetónido 0.01%) en aplicaciones nocturnas alternas por 6 semanas.
Justificación Fisiopatológica
La inhibición previa de la enzima tirosinasa mediante la hidroquinona reduce el stock de melanina en los melanosomas. El ácido tranexámico actúa bloqueando la interacción entre los queratinocitos y melanocitos al inhibir el sistema activador del plasminógeno, frenando drásticamente la síntesis sintética de pigmento.
Checkpoint y Endpoint
- Punto de Control: Evaluación dermatoscópica a los 14 y 30 días para confirmar la ausencia de depósito de pigmento melánico en la dermis papilar.
- Endpoint Esperado: Aclaramiento homogéneo del tono cutáneo, equiparando la zona tratada con la piel adyacente no irradiada sin manchas residuales.
Pregunta de Anclaje para Asistente Virtual Live AI: "¿En qué fototipos según la escala de Fitzpatrick es obligatorio iniciar el protocolo de inhibición melánica 14 días antes del procedimiento con láser Er:YAG?"
FIGURA 7.12 #### Protocolo 2: Abordaje Profiláctico y Terapéutico de la Hiperpigmentación Posinflamatoria (HPPI)
Protocolo 3: Manejo de Quemaduras Cutáneas Espesor Parcial y Flictenas
Contexto Clínico
Tratamiento de urgencia ante la aparición accidencial de ampollas, descamación epidérmica completa no deseada o eritema violáceo con exudado derivado de un exceso de energía o superposición de disparos.
Maniobra Clínica y Farmacéutica
- Paso 1 (Descompresión Estéril):
- El profesional médico limpiará el área con solución de Clorhexidina acuosa al 0.05%.
- Con una aguja estéril de 27G, se procederá a realizar una punción en la base de la flictena para drenar el líquido seroso por aspiración o compresión suave. Bajo ninguna circunstancia se deberá retirar el techo de la ampolla.
- Paso 2 (Cura Húmeda y Cobertura Antiséptica):
- Se aplicará una capa de 2 mm de grosor de Sulfadiazina de Plata al 1% combinada con Nitrato de Cerio, o en su defecto, Gel de Acetato de Mafenida cada 12 horas.
- Cobertura mediante apósito no adherente de tul de grasas con parafina (Jelonet) y gasa estéril secundaria.
- Paso 3 (Aceleración de Cicatrización de Dermis Expositora):
- Una vez reabsorbido el techo epidérmico, el profesional indicará la aplicación de pomada de Factor de Crecimiento Epidérmico (EGF) o Centella Asiática al 1% asociada a Óxido de Zinc cada 8 horas hasta la reepitelización completa.
Justificación Fisiopatológica
Mantener la cubierta de la ampolla preserva un ambiente biológico estéril rico en factores de crecimiento endógenos que estimulan la migración de los queratinocitos desde los anexos cutáneos (folículos pilosos y glándulas sudoríparas), acelerando el cierre epitelial y reduciendo el riesgo de cicatriz hipertrófica.
Checkpoint y Endpoint
- Punto de Control: Revisión clínica a las 48 horas para descartar eritema marginal perilesional o signos de sobreinfección.
- Endpoint Esperado: Reepitelización epidérmica integral en un plazo de 7 a 10 días, sin deformidad del relieve cutáneo ni presencia de tejido de granulación exuberante.
Protocolo 4: Profilaxis y Abordaje Farmacéutico de Infecciones Secundarias
Contexto Clínico
Aplicable profilácticamente a todos los pacientes con antecedentes de infección recurrente por Herpes Virus que vayan a recibir tratamiento peribucal o ablativo completo, y reactivamente ante cualquier signo de infección sobreagregada.
Esquema Posológico Terapéutico
- Profilaxis Antiviral General (Inicio 24 horas antes del láser):
- Opción A (Valaciclovir): 500 mg por vía oral cada 12 horas durante 7 días continuos.
- Opción B (Aciclovir): 400 mg por vía oral cada 8 horas durante 7 días continuos.
- Tratamiento de Brote Herpético Activo Instalado:
- Escalada de dosis: Valaciclovir 1000 mg por vía oral cada 12 horas por 7 días.
- Adición de gel antivírico tópico: Aciclovir al 5% aplicado sobre la lesión cada 4 horas.
- Manejo de Infección Bacteriana Secundaria (Piodermitis / Impétigo):
- Tratamiento Tópico: Mupirocina en crema al 2% o Ácido Fusídico al 2% aplicado sobre las costras o pústulas 3 veces al día durante 7 a 10 días.
- Tratamiento Sistémico: Amoxicilina con Ácido Clavulánico 875/125 mg por vía oral cada 12 horas durante 7 a 10 días. En pacientes alérgicos a betalactámicos, prescribir Ciprofloxacino 500 mg cada 12 horas o Clindamicina 300 mg cada 8 horas por vía oral.
Justificación Fisiopatológica
La agresión térmica del láser induce una inmunosupresión local transitoria por depleción de las células de Langerhans epidérmicas. La inhibición de la ADN polimerasa viral por parte del valaciclovir frena la replicación lítica del virus, previniendo la diseminación de las lesiones vesiculares a la totalidad del lecho ablacionado.
Checkpoint y Endpoint
- Punto de Control: Evaluación a las 24 horas del inicio del antibiótico/antivírico para constatar la detención del avance de las lesiones.
- Endpoint Esperado: Desaparición de los exudados o vesículas, secado completo de pústulas y cicatrización epitelial sin muescas o cicatrices varioliformes residuales.
Guía Rápida de Resumen de Complicaciones y Acciones Médicas
+----------------------------------------------------------------------------------------------------+
| FACTOR / COMPLICACIÓN | SIGNO CLÍNICO CLAVE | MODO / ACCIÓN INMEDIATA |
+------------------------+------------------------------+---------------------------------------------+
| Daño Térmico Pulpar | Dolor dentario pulsátil | Enfriar lecho con gasa a 4°C, bajar a 1 Hz |
| Ulceración Mucosa | Fondo cráter amarillo/sangre | Suspender láser, gel sucrofato/ácido hialur.|
| Quemadura / Flictena | Ampolla serosa / dolor | Aspirar líquido, mantener techo, Sulfadiazina|
| Hiperpigmentación (HPPI)| Mácula café (semana 2-4) | Fotoprotección, Tranexámico oral, Clobetasol|
| Brote Herpético | Microvesículas en racimo | Valaciclovir 1000 mg / 12 h x 7 días |
| Infección Bacteriana | Costras melicéricas / pústula| Mupirocina 2% + Amoxicilina/Clavulánico |
+----------------------------------------------------------------------------------------------------+- Daño Térmico Pulpar: Dolor dentario pulsátil - Aplicar gasa a 4 °C en vestíbulo oral, disminuir la frecuencia a 1-2 Hz, alternar coordenadas de disparo.
- Ulceración Mucosa Focal: Denudación Tisular con fondo amarillo - Suspender ablación local, aplicar gel de Ácido Hialurónico al 0.2% y Sucralfato tópico oral cada 4 horas.
- Quemadura / Flictena Epidérmica: Ampollas serosas con eritema profundo - Aspirar líquido respetando la cubierta, aplicar Sulfadiazina de Plata al 1% y apósito de parafina.
- Hiperpigmentación Posinflamatoria (HPPI): Máculas hipercrómicas delimitadas - Corticoide tópico de alta potencia por 5 días, Ácido Tranexámico oral 250 mg cada 12 horas, fórmula despigmentante triple nocturna.
- Infección Herpética: Vesículas agrupadas y ardor local - Valaciclovir oral 1000 mg cada 12 horas por 7 días, Aciclovir tópico al 5%.
- Infección Bacteriana Secundaria: Costras melicéricas, exudado purulento - Mupirocina tópica al 2% cada 8 horas combinada con Amoxicilina/Ácido Clavulánico 875/125 mg oral cada 12 horas.
Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
8. Cuidados Post-Tratamiento, Fotoprotección y Seguimiento Clínico
8.1 Fundamentación Fisiopatológica de la Curación Tisular Post-Ablación con Er:YAG 2940 nm
El proceso de reparación tisular tras la irradiación con el láser de Erbio YAG (SANHE Er:YAG 2940 nm) presenta características biológicas únicas derivadas de la alta afinidad de la longitud de onda de 2940 nm por el agua intracelular y extracelular. A diferencia de otros sistemas fototérmicos, el coeficiente de absorción en agua del Er:YAG genera una vaporización instantánea del tejido blando con un margen de daño térmico residual microscópico extremadamente angosto, limitado a un rango de entre 30 y 50 µm. Esta zona de necrosis coagulativa mínima induce una respuesta inflamatoria altamente controlada que acelera las fases de reepitelización y remodelación dérmica o mucosa.
En el tejido cutáneo facial, la disrupción fototérmica de la epidermis desencadena una cascada de señalización celular mediada por citoquinas proinflamatorias y factores de crecimiento (TGF-beta, PDGF, EGF), estimulando la migración de queratinocitos desde los anexos cutáneos preservados (folículos pilosos y glándulas sudoríparas) e iniciándose la reepitelización completa dentro de las primeras 48 a 72 horas en tratamientos fraccionados o de Peeling en Frío (Cold Peeling). Durante esta fase inicial, la barrera epidérmica se encuentra comprometida, lo que incrementa la pérdida de agua transepidérmica (TEWL) y expone las capas papilares a patógenos ambientales y a la radiación electromagnética solar.
En la mucosa intraoral o vaginal, el comportamiento biológico difiere sustancialmente debido a la ausencia de capa córnea queratinizada, la alta vascularización del estroma submucoso y la tasa de recambio epitelial acelerada. El impacto del láser Er:YAG en la mucosa genera un efecto térmico subablativo que estimula la contracción de las fibras de colágeno existentes y activa los fibroblastos del corion sin generar costras necróticas secas. En su lugar, se forma una fina fibrina protectora exudativa que requiere un manejo antiséptico no irritante para evitar la colonización bacteriana oportunista mientras se completa la reepitelización sintética.
El control clínico riguroso del periodo post-procedimiento es el factor determinante para consolidar la síntesis de colágeno tipo I y III, prevenir la hiperpigmentación postinflamatoria (HPPI) en fototipos cutáneos altos y garantizar el éxito terapéutico en el rejuvenecimiento cutáneo e intraoral.
8.2 Protocolo Domiciliario de Post-Tratamiento para Intervenciones Cutáneas Faciales
El manejo domiciliario de la piel tratada con el láser SANHE Er:YAG 2940 nm se dividirá estrictamente en etapas evolutivas cronológicas. El profesional médico deberá instruir al paciente de forma verbal y por escrito sobre cada una de las maniobras de cuidado, enfatizando la adherencia absoluta al régimen farmacológico y cosmético prescripto.
Fases de Manejo Cutáneo Domiciliario
-
Fase Inflamatoria Aguda y Protección de Barrera (Horas 0 a 72):
- Higiene Cutánea: Se indicará el lavado de la zona tratada a partir de las 12 horas posteriores al procedimiento, empleando únicamente agua templada o solución salina estéril junto con un limpiador sintético sin jabón (syndet) de pH fisiológico (5.5), ultra suave y libre de fragancias. Se prohibirá rotundamente la fricción mecánica o el uso de esponjas, realizando el secado mediante toques ligeros con toallas de microfibra o gasas estériles.
- Reconstrucción Epidérmica: Se prescribirá la aplicación de fórmulas regeneradoras dermocosméticas que contengan activos cicatrizantes y restauradores de barrera como D-pantenol (5%), ácido hialurónico de bajo y alto peso molecular, madecasósido, asiaticósido, o complejos de cobre-zinc-manganeso. Dichas emulsiones o pomadas oclusivas ligeras deberán aplicarse en capa fina cada 4 a 6 horas sobre la superficie cutánea tratada para mantener un entorno de curación húmedo optimizado.
- Manejo del Eritema y Edema: Para mitigar la sensación de calor y la inflamación leve a moderada, se autorizará la colocación de compresas frías con gasas estériles embebidas en agua termal o solución fisiológica refrigerada durante 10 minutos, cada 3 horas. Se prohibirá la aplicación directa de hielo sobre la piel.
-
Fase de Reepitelización y Descamación Controlada (Días 3 a 7):
- Mantenimiento Cutanéo: Se continuará con la aplicación de la crema regeneradora epidérmica 3 veces al día. Si se presenta el proceso descamativo fisiológico (desprendimiento de microcostras o escamas epidérmicas delgadas), se prohibirá de manera explícita al paciente arrancar, rascar o traccionar dicho tejido, permitiendo su desprendimiento espontáneo durante la limpieza diaria para evitar la formación de cicatrices atróficas o dischromías.
- Fotoprotección Solar Estricta (Eje Fundamental): Se instaurará la aplicación obligatoria de un fotoprotector solar de muy amplio espectro con Factor de Protección Solar FPS 50+ (que otorgue protección certificada contra radiación UVA, UVB, Luz Visible de Alta Energía - HEV / Luz Azul e Infrarrojo - IR). El fotoprotector deberá ser preferentemente de formulación 100% mineral o física (basado en óxido de zinc y dióxido de titanio no nano) para minimizar el potencial de sensibilización por filtros químicos en la piel recién epitelizada. La reaplicación deberá realizarse estrictamente cada 2 horas durante las horas del día, independientemente del nivel de exposición directa o de la presencia de nubosidad.
-
¿Tiene el profesional alguna duda sobre la secuencia de aplicación de regeneradores epidérmicos y la selección de filtros solares minerales en esta primera fase de recuperación cutánea?
FIGURA 8.2 #### Fases de Manejo Cutáneo Domiciliario
Restricciones Absolutas y Contraindicaciones Post-Procedimiento Cutáneo
- Exposición Solar: Se prohibirá la exposición solar directa o intencionada (playa, montaña, solarium) durante un periodo mínimo de 30 días posteriores al tratamiento con el láser Er:YAG.
- Agentes Tópicos Irritantes: Se suspenderá totalmente el uso de retinoides tópicos (ácido retinoico, retinol, retinaldehído), hidroxiácidos (ácido glicólico, salicílico, láctico), ácido ascórbico (Vitamina C concentrada) y exfoliantes físicos o mecánicos durante al menos 14 a 21 días post-tratamiento, o hasta la completa normalización de la barrera cutánea.
- Estrés Térmico y Físico: Se prohibirá el uso de saunas, baños de vapor, piscinas cloradas, hidromasajes y la realización de ejercicio físico de alta intensidad que induzca sudoración profusa durante los primeros 7 a 10 días, debido al riesgo de vasodilatación rebrote, urticaria colinérgica y sobreinfección bacteriana.
- Uso de Maquillaje: Se diferirá el uso de cosméticos decorativos o maquillaje fluido hasta que la superficie epidérmica haya cerrado por completo, lo cual ocurre habitualmente a partir del día 3 al 5 post-tratamiento. Se recomendará el uso de maquillaje mineral no comedogénico a partir de dicho momento.
8.3 Protocolo Domiciliario de Post-Tratamiento para Intervenciones Intraorales y Mucosas
El ambiente de la cavidad oral presenta características microbiológicas e hidrodinámicas particulares. La preservación de la integridad del epitelio mucoso remodelado mediante el láser SANHE Er:YAG 2940 nm requiere un protocolo higiénico y dietético riguroso enfocado en prevenir la microfiltración bacteriana y los microtraumatismos mecánicos.
Esquema Terapéutico Intraoral
-
Antisepsia Oral Dirigida:
- Enjuagues Antisépticos Específicos: Se prescribirá el uso de colutorios de gluconato de clorhexidina al 0.12% o 0.20% estrictamente sin alcohol. El paciente deberá realizar buches suaves de 15 mililitros durante 60 segundos, dos a tres veces al día, comenzando 24 horas después de la sesión con láser y manteniéndolo durante un periodo de 7 a 10 días. Queda contraindicado el uso de enjuagues comerciales que contengan alcohol, mentol concentrado, peróxido de hidrógeno o agentes astringentes, por su capacidad de generar quemaduras químicas e inhibir la síntesis epitelial.
- Terapia Complementaria de Lavado: Se recomendarán buches de solución salina isotónica o solución bicarbonatada tibia (media cucharadita de bicarbonato de sodio en 250 ml de agua hervida) de 3 a 4 veces al día para mantener un pH oral neutro o ligeramente alcalino, neutralizando el entorno ácido propicio para infecciones micóticas (Candida albicans).
-
Adecuación Nutricional y Dieta Adaptada:
- Fase Dieta Blanda y Templada (Días 1 a 5): Se prescribirá un régimen dietético de consistencia blanda, suave o semisólida (sopas templadas, purés, yogur natural sin semillas, papillas, huevos revueltos, pescados desmenuzados). La temperatura de todos los alimentos e ingestas líquidas deberá ser exclusivamente templada o fría.
- Prohibición de Irritantes Alimentarios: Se eliminarán de forma absoluta de la dieta, durante un mínimo de 7 a 10 días, los siguientes grupos de alimentos:
- Alimentos calientes o hirviendo (riesgo de vasodilatación e inflamación de la mucosa frágil).
- Alimentos cítricos, ácidos (tomate, vinagre, piña, kiwi) o altamente salados (irritación química directa de las terminaciones nerviosas expuestas).
- Especias picantes, condimentos procesados o picantes (capsaicina).
- Alimentos de textura dura, crujiente o con bordes filosos (frutos secos, tostadas, galletas, chips, empanados), los cuales pueden generar laceración mecánica del tejido submucoso en proceso de reordenamiento de colágeno.
-
Modificación de Hábitos Conductuales:
FIGURA 8.4 #### Esquema Terapéutico Intraoral
- Abstención Total de Tabaco: Se prohibirá el consumo de cigarrillos, cigarrillos electrónicos (vapeadores) y puros durante un periodo no menor a 14 días post-procedimiento. La nicotina produce vasoconstricción periférica severa que compromete la microcirculación de la mucosa, disminuye la pO2 tisular y retrasa críticamente el proceso de curación, incrementando el riesgo de necrosis superficial o infección.
- Evitación de Presión Negativa e Hiperemia: Se indicará al paciente no utilizar pajitas/popotes para beber líquidos, no realizar movimientos de succión oral vigorosa ni escupir con fuerza durante las primeras 72 horas para prevenir el estiramiento traumático del tejido mucoso o el sangrado secundario.
- Restricción de Alcohol: Se suspenderá el consumo de bebidas alcohólicas de cualquier graduación durante 7 días post-tratamiento por su efecto deshidratante de las mucosas y su interacción con la medicación profiláctica prescripta.
8.4 Cronograma de Seguimiento Clínico Evolutivo y Protocolo de Evaluación
El control clínico protocolizado permite verificar la trayectoria de la respuesta inflamatoria, evaluar los marcadores de eficacia terapéutica, detectar precozmente cualquier efecto adverso o complicación y realizar los ajustes pertinentes en las conductas del paciente.
Control Evolutivo Presencial a los 7 Días (Punto de Control Inicial)
- Objetivo Evaluativo: Confirmar el cierre completo de la barrera epidérmica o epitelial mucosa y descartar complicaciones infecciosas o reactivaciones virales.
- Examen Clínico Dermatológico/Mucoso:
- El profesional deberá realizar la inspección visual meticulosa bajo luz clínica estandarizada.
- Evaluación del Eritema: Se registrará el grado de eritema residual. Se esperará un eritema leve rosa rosáceo uniforme en tratamientos cutáneos, indicativo de vascularización transitoria post-ablación. La presencia de eritema violáceo, localizado o asimétrico asociado a dolor pulsátil requerirá descarte de infección local.
- Revisión de Integritas: Se constatará la ausencia de solución de continuidad, vesículas, pústulas o erosiones. Se verificará la desquamación fisiológica completa.
- Evaluación Mucosa: En tratamientos intraorales, se constatará el aspecto rosado e hidratado del epitelio, verificando la reducción de la zona de fibrina y la ausencia de aftas o ulceraciones secundarias.
- Detección de Complicaciones Tempranas:
- Reactivación de Herpes Simple (HSV-1): En caso de observarse vesículas agrupadas sobre base eritematosa o lesiones erosivas dolorosas (especialmente en área peribucal), se iniciará inmediatamente terapia antiviral sistémica (Valaciclovir 500 mg a 1000 mg cada 12 horas por 5 a 7 días).
- Infección Bacteriana Secundaria: Si se detectan exudados amarillentos, costras melicéricas o aumento localized del dolor y calor, se prescribirá antibioterapia tópica o sistémica de amplio espectro (Amoxicilina/Ácido Clavulánico o Ciprofloxacino según cultivo).
- Eritema Prolongado: Si el eritema cutáneo muestra intensidad alta, se prescribirá un corticoide tópico de baja/media potencia (Hidrocortisona 1% o Desonida 0.05%) por un periodo corto de 3 a 5 días máximo para frenar la inflamación patológica.
Control Evolutivo Presencial a los 14 Días (Punto de Control Pigmentario y Tisular)
-
Objetivo Evaluativo: Evaluar la estabilidad del tono pigmentario, la restauración de la función barrera y la tolerancia tisular.
-
Examen Clínico:
- Evaluación de la Pigmentación (Detección de HPPI): Se examinará minuciosamente la piel en búsqueda de maculas hipercrómicas o hiperpigmentación postinflamatoria, común en fototipos III a V según Fitzpatrick si ha existido exposición solar o inflamación no controlada.
- Conducta ante HPPI: En caso de detectar hiperpigmentación incipiente, el profesional prescribirá la introducción progresiva de agentes despigmentantes o moduladores de la melanogénesis (ácido tranexámico tópico u oral, ácido azelaico al 10-15%, arbutina, o niacinamida). Se suspenderá el uso de hidroquinona en esta fase temprana para no irritar el tejido en reestructuración.
- Reintroducción de Cosmética Activa: Si la piel presenta homeostasis completa, ausencia de eritema e hipersensibilidad, se autorizará la reincorporación paulatina de la rutina cosmética habitual del paciente (retinoides a bajas concentraciones y alfa-hidroxiácidos), iniciando con aplicaciones en días alternos.
-
¿Desea la audiencia profundizar en la conducta médica específica ante una reactivación herpética o en los parámetros de dosificación del ácido tranexámico para el manejo de la HPPI en fototipos oscuros?
FIGURA 8.6 #### Control Evolutivo Presencial a los 14 Días (Punto de Control Pigmentario y Tisular)
Control Evolutivo Presencial a los 30 Días (Punto de Control de Resultados y Remodelación)
- Objetivo Evaluativo: Evaluar la respuesta clínica definitiva de la fase primaria de neocolagenogénesis, la textura cutánea/mucosa, la satisfacción del paciente y planificar el esquema de mantenimiento.
- Examen Clínico y Registro Fotográfico:
- Registro Fotográfico Normalizado: Se tomarán fotografías clínicas de alta resolución utilizando exactamente las mismas condiciones de iluminación, ángulo, distancia y parámetros de cámara empleadas en la evaluación pre-tratamiento baseline.
- Análisis de Parámetros:
- Textura y Relieve Cutáneo: Se evaluará la suavidad, la homogeneidad del tono, la atenuación de arrugas finas y la profundidad de cicatrices atróficas de acné tratadas previamente con las piezas de mano R11, R12, R13 o fraccionada del equipo SANHE Er:YAG.
- Tonicidad Mucosa/Intraoral: Se examinará la elasticidad y la firmeza del tejido laxo perioral o de la mucosa interna, comprobando la eficacia de la técnica Soft Lifting.
- Encuesta de Satisfacción y Medición de Confort: Se aplicará una escala analógica visual (EVA) para cuantificar la percepción del paciente respecto a los resultados visuales y la tolerancia general durante todo el proceso post-tratamiento.
8.5 Programación de Sesiones de Mantenimiento y Criterios de Dosimetría Acumulativa
La consecución de resultados clínicos óptimos y duraderos mediante la tecnología de láser Er:YAG de 2940 nm requiere un diseño de protocolo estructurado en forma de paquete o serie de sesiones, respetando estrictamente los ciclos biológicos de maduración del colágeno y de recambio epidérmico.
Intervalos Recomendados Entre Sesiones
-
Tratamientos Cutáneos Faciales (Resurfacing Fraccionado / Peeling en Frío / Cicatrices):
- Intervalo Mínimo: 4 a 6 semanas entre cada sesión clínica.
- Fundamento: Este lapso garantiza la completa resolución del proceso inflamatorio, la reconstitución del estrato córneo y la fase inicial de síntesis de procolágeno tipo I en la dermis papilar y reticular. La aplicación de energía ablativa a intervalos menores a 4 semanas incrementa sustancialmente el riesgo de acumulación de daño térmico, eritema persistente, atrofia epidérmica e hiperpigmentación postinflamatoria.
- Número de Sesiones Recomendadas: Protocolo estándar de 3 a 5 sesiones según la severidad del fotoenvejecimiento o de las cicatrices atróficas.
-
Tratamientos Intraorales y Mucosos (Soft Lifting / Tensado):
- Intervalo Mínimo: 3 a 4 semanas entre cada sesión clínica.
- Fundamento: Debido a la superior velocidad de cicatrización y al ritmo metabólico acelerado del epitelio mucoso, las sesiones pueden espaciarse en intervalos ligeramente más cortos sin comprometer la seguridad del tejido submucoso.
- Número de Sesiones Recomendadas: Protocolo de 2 a 4 sesiones continuas.
Reglas de Criterio Dosimétrico Acumulativo
El profesional médico deberá adaptar los parámetros del equipo SANHE Er:YAG 2940nm en las sesiones subsecuentes basándose en la respuesta biológica observada en los controles evolutivos:
- Pautas de Ajuste Dosimétrico para Sesiones Mantenimiento o Progresivas:
- Evaluación de Tolerancia Tisular Previa: Si en la sesión anterior el paciente presentó una reepitelización rápida (menor a 48 horas), ausencia de eritema prolongado y nula pigmentación reactiva, se podrá incrementar la densidad de energía (fluencia) en un rango prudente de 10% a 15% o reducir la distancia inter-spot en la entrega fraccionada.
- Ajuste de Ancho de Pulso: Para sesiones centradas en un mayor estímulo de colágeno profundo con bajo componente ablativo, se seleccionará un ancho de pulso más largo (rango de 600 a 1500 µs), maximizando la transferencia de calor térmico diferido al tejido sin aumentar la evaporación superficial.
- Ajuste para Peeling en Frío (Cold Peeling): Si el objetivo es el mantenimiento de la luminosidad y homogeneidad epidérmica, se utilizarán anchos de pulso ultracortos (100 a 300 µs) con fluencias bajas a moderadas (200 mJ a 800 mJ) utilizando las piezas de mano R12 (4-5 mm) o R13 (6-7 mm) para un tratamiento rápido, indoloro y sin requerimiento de anestesia.
Protocolo de Mantenimiento a Largo Plazo
- Mantenimiento Cutáneo: Finalizado el ciclo inicial de tratamiento (3 a 5 sesiones), se programará 1 sesión de refuerzo o mantenimiento cada 6 a 12 meses, combinada con una rutina rigurosa de fotoprotección diaria, antioxidantes tópicos y retinoides de mantenimiento nocturno.
- Mantenimiento Intraoral / Mucoso: Se indicará 1 sesión de refuerzo de tensado mucosa cada 8 a 12 meses para contrarrestar el proceso natural de atrofia fisiológica y degradación del colágeno asociado a la edad.
