Ultrasonido Focalizado de Alta Intensidad HIFU (HIFU 25D)
Modelo Oficial: OmegaUltra 360® • Categoría: Equipos de Ultrasonido Focalizado (HIFU)
Garantía Oficial
Certificación Médica
9 Módulos Redactados
Módulo 0
Portada e Índice
MANUAL CLíNICO Y PROTOCOLOS DE TRATAMIENTO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Sistema y Accesorios Incluidos
- Fundamentación Física, Biofísica Acústica y Sinergia Tecnológica Multidimensional
- Indicaciones Clínicas, Selección de Pacientes y Objetivos Terapéuticos por Transductor

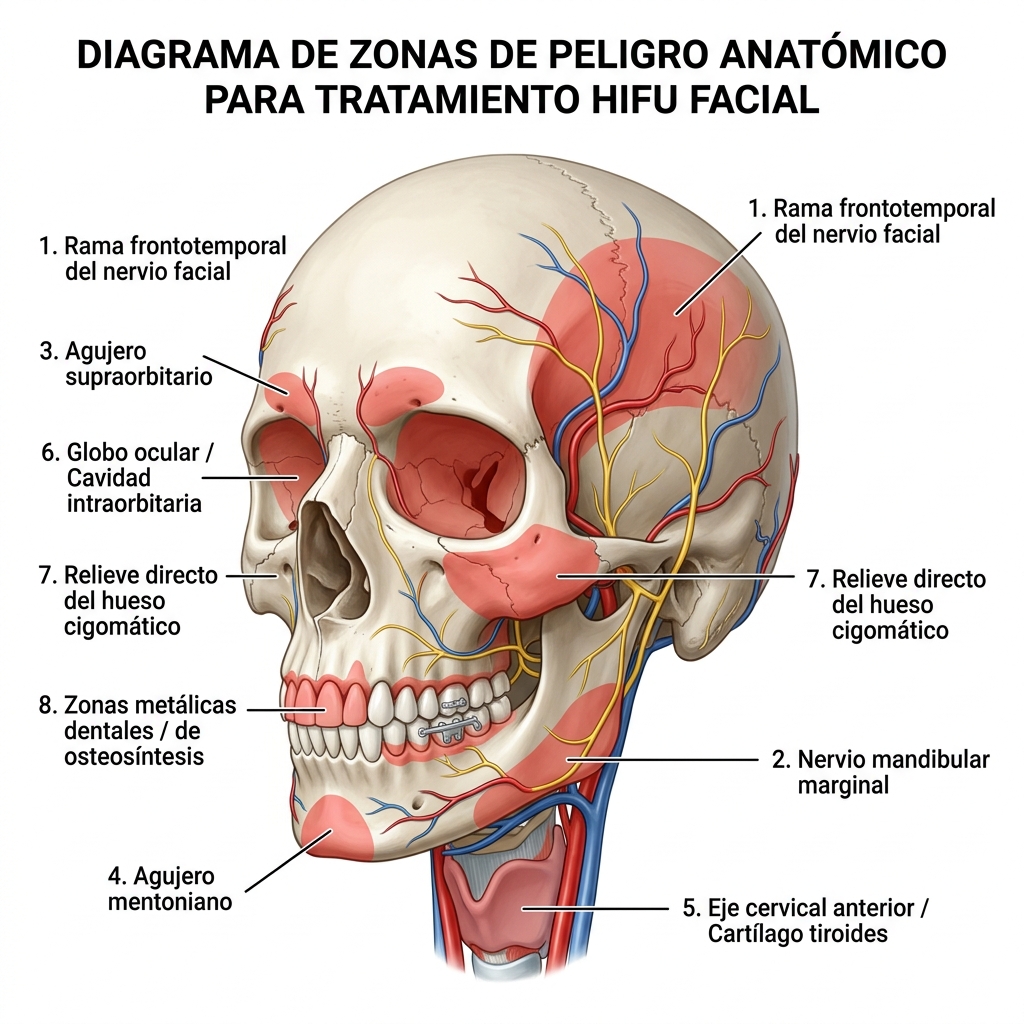

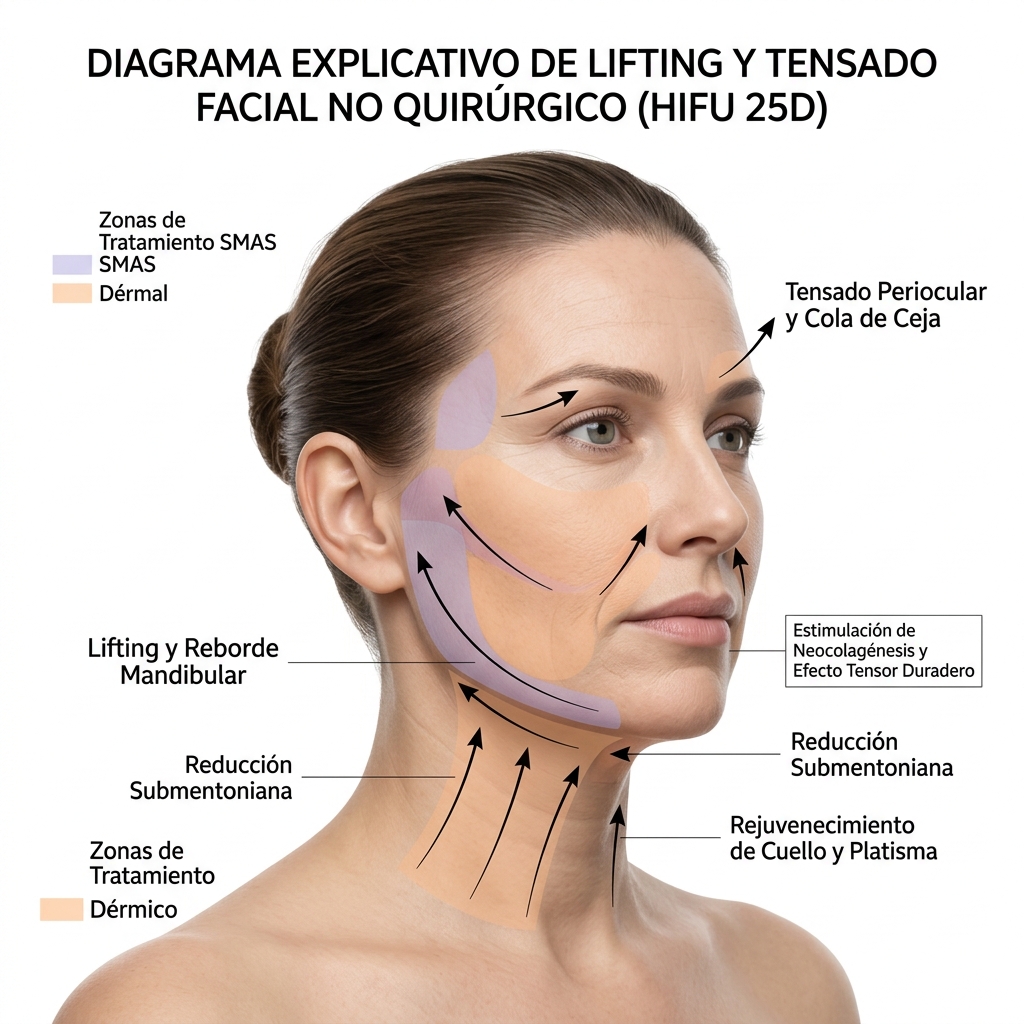

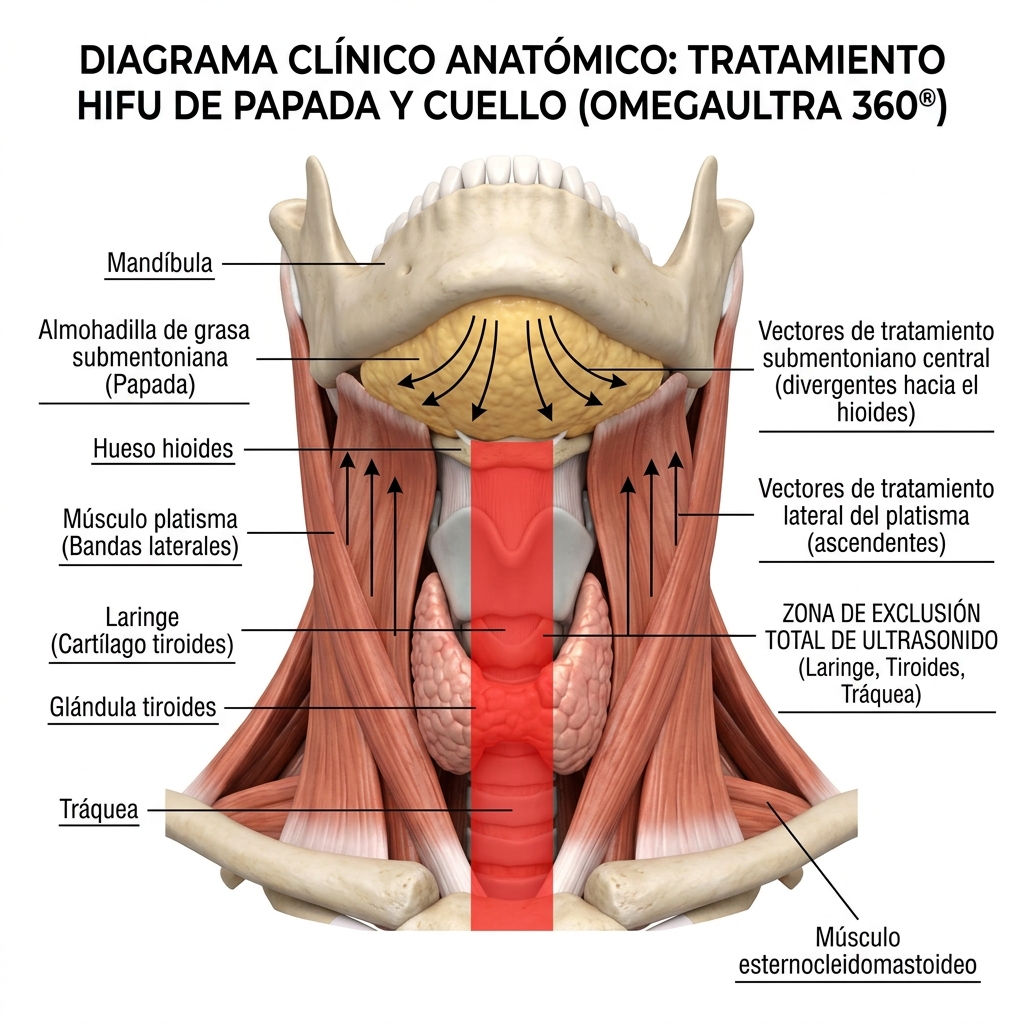

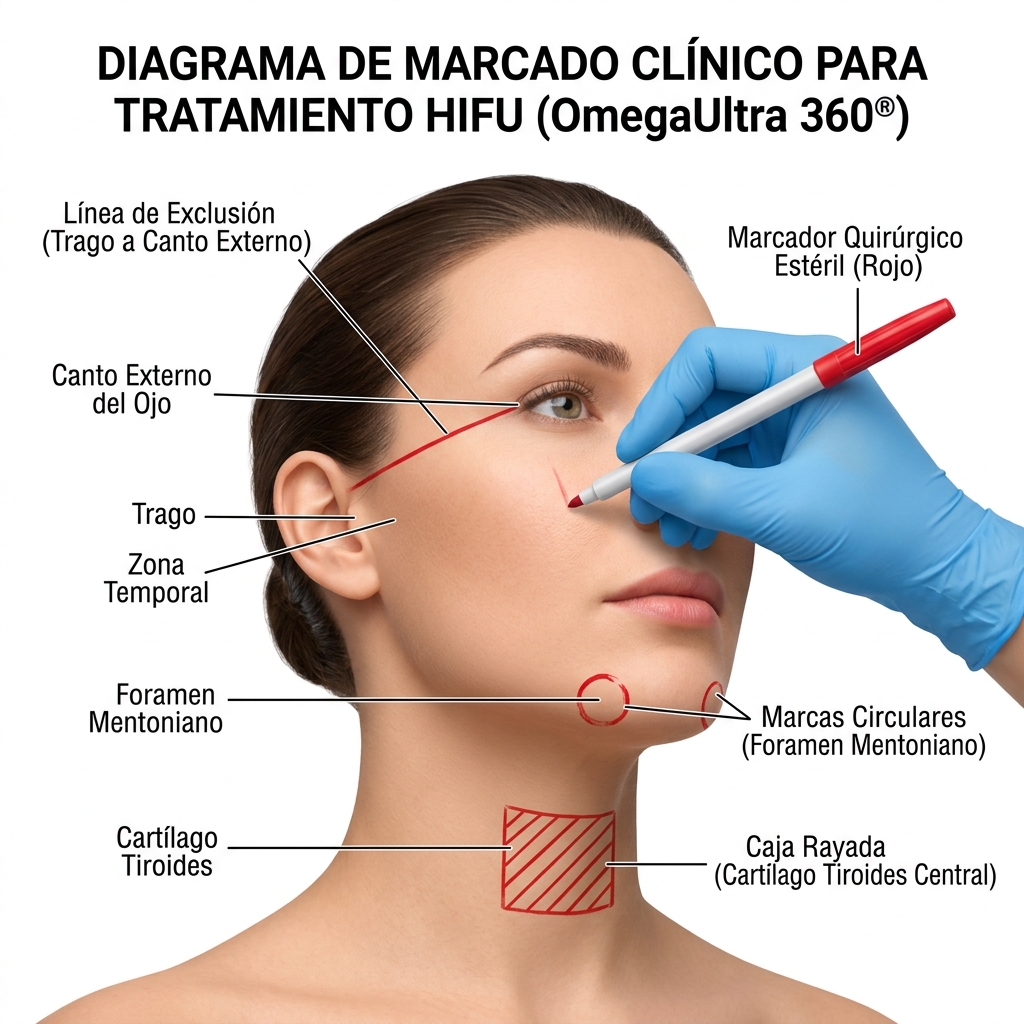

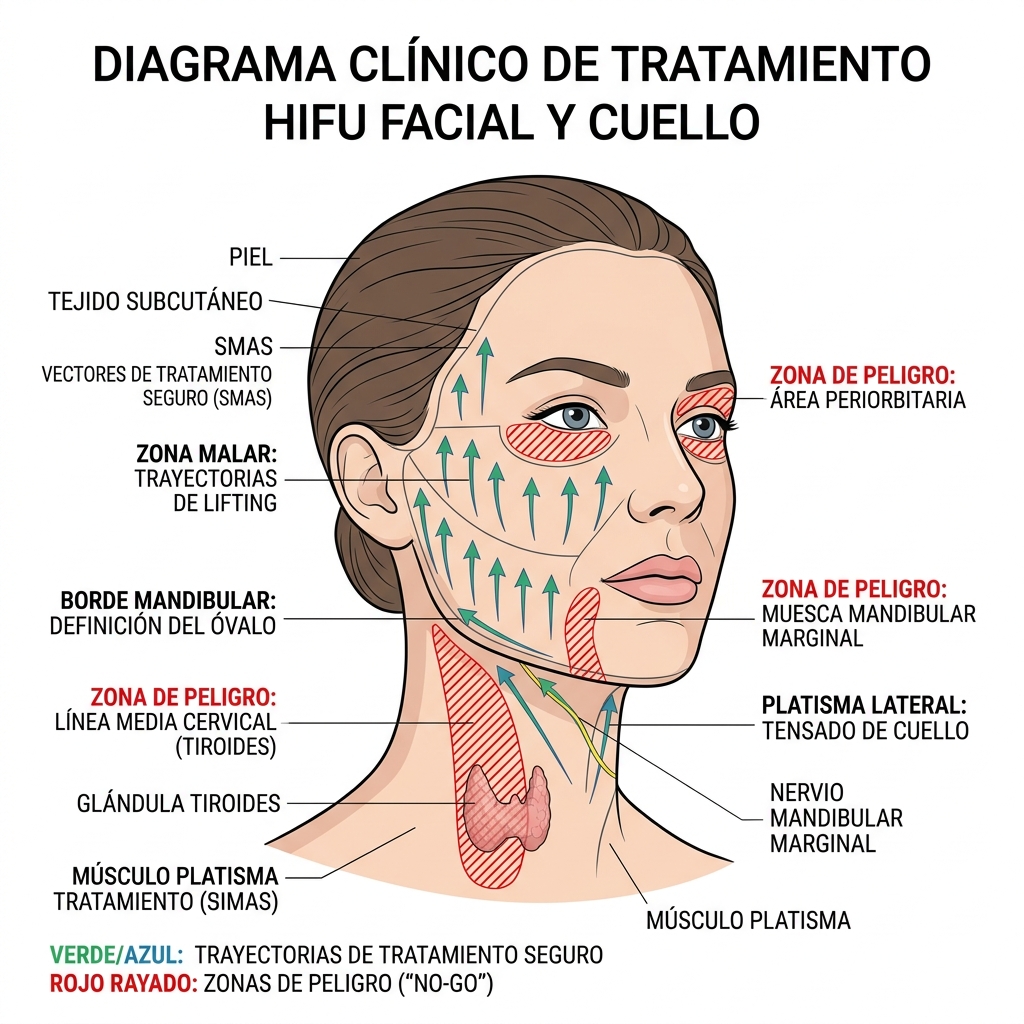

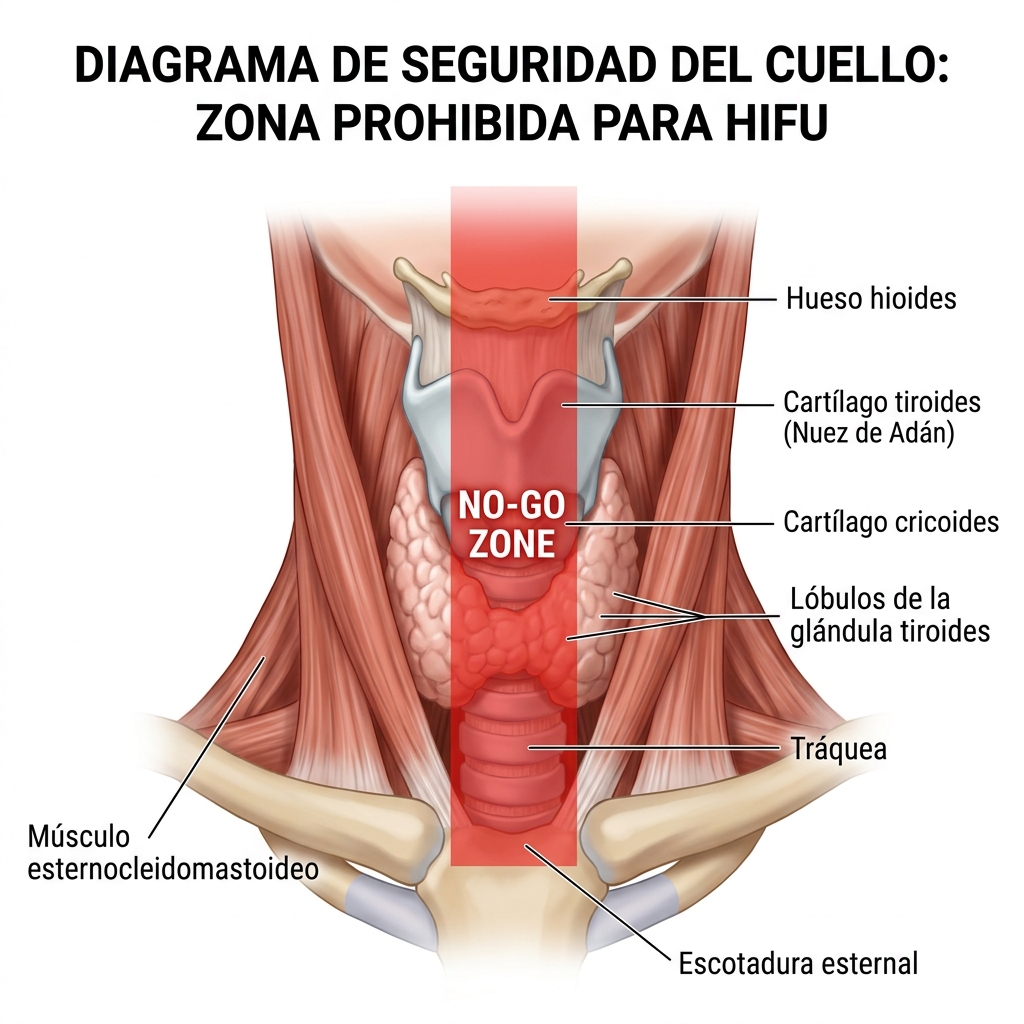

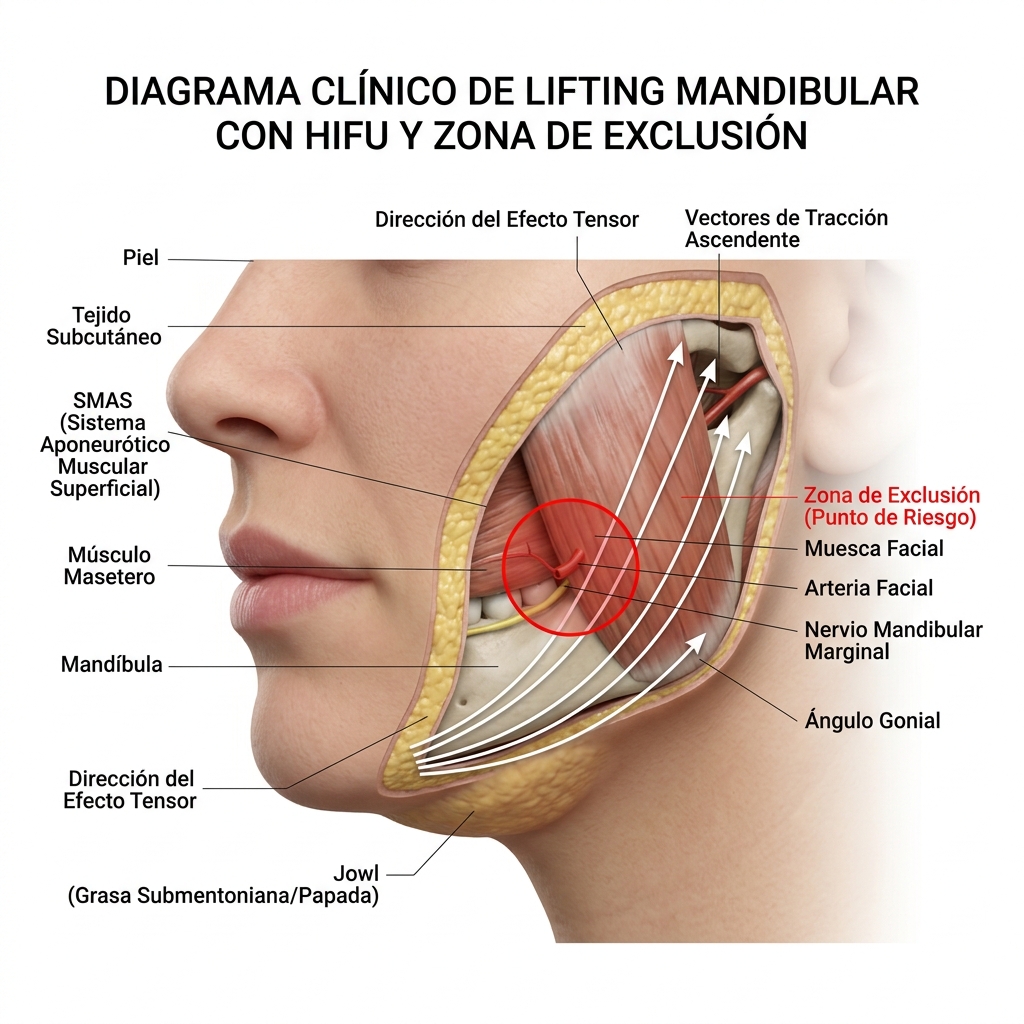

- Cartografía Anatómica Clínica: Zonas de Aplicación Segura vs. Zonas de Riesgo Prohibidas

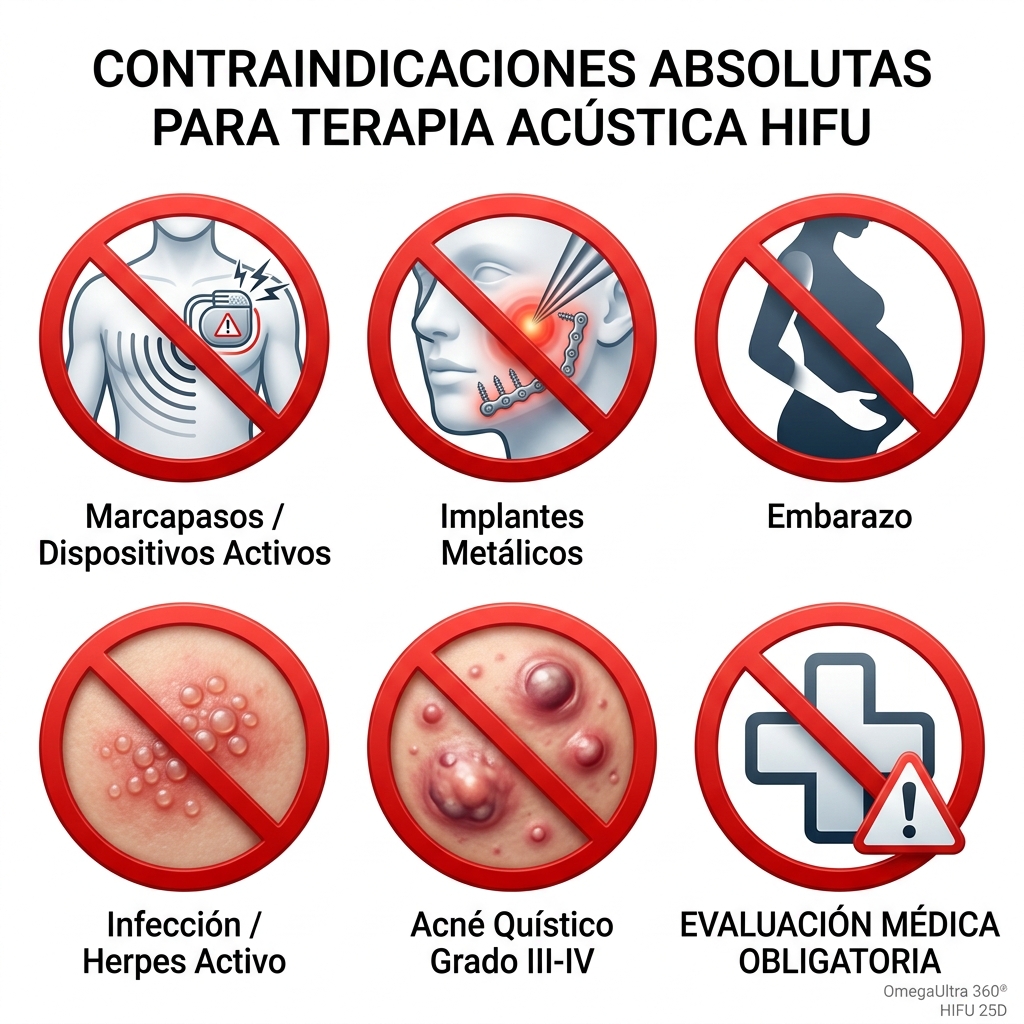

- Criterios de Seguridad Médica, Contraindicaciones y Evaluación Pre-Tratamiento

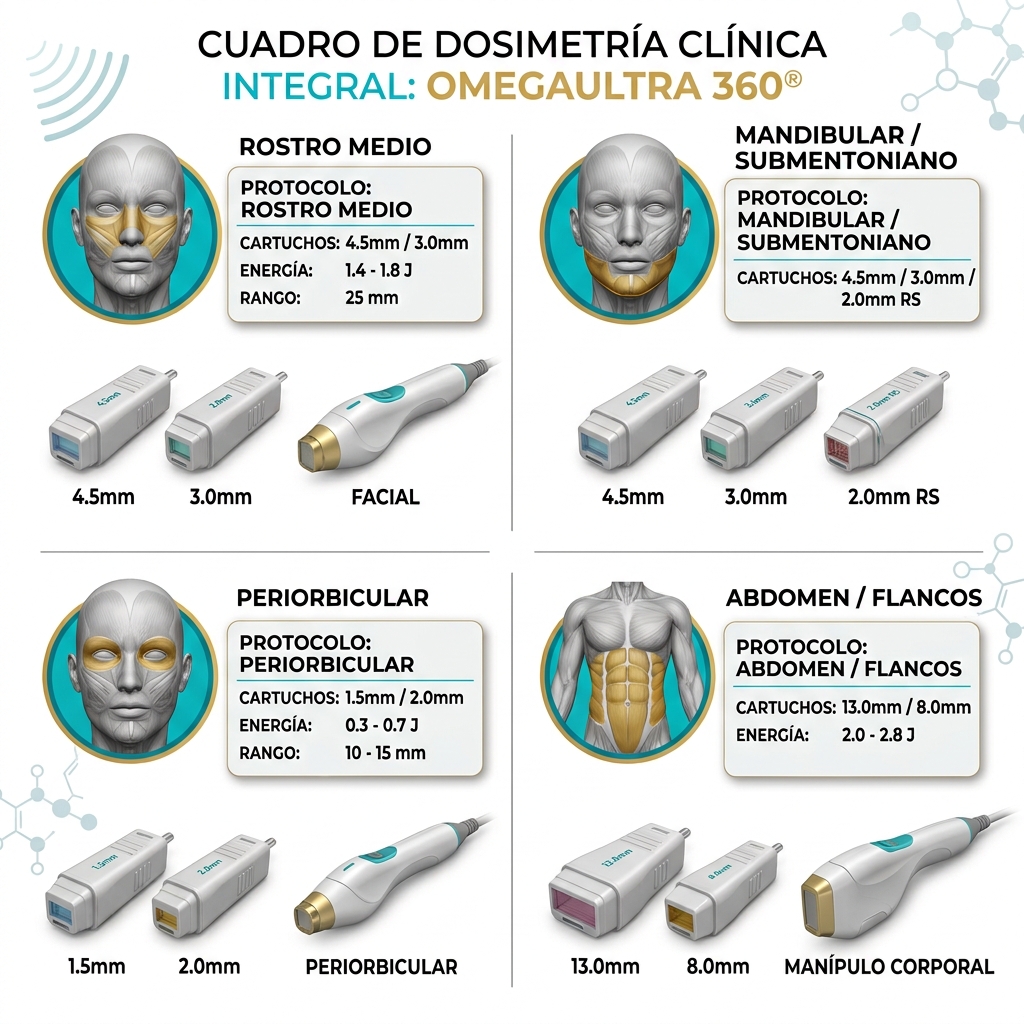

- Metodología de Aplicación, Dosimetría Paramétrica y Protocolos Clínicos Paso a Paso

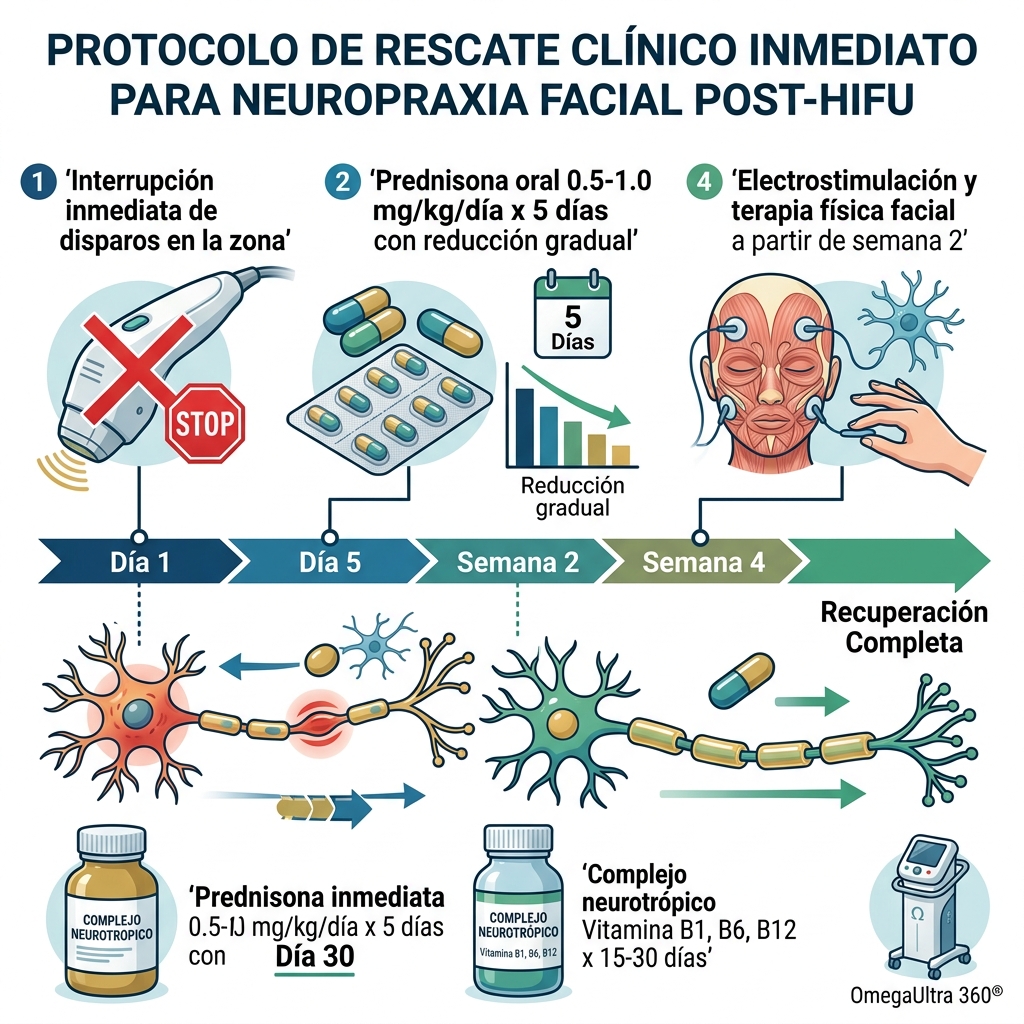

- Reacciones Esperadas, Manejo de Complicaciones y Protocolos de Respuesta Inmediata

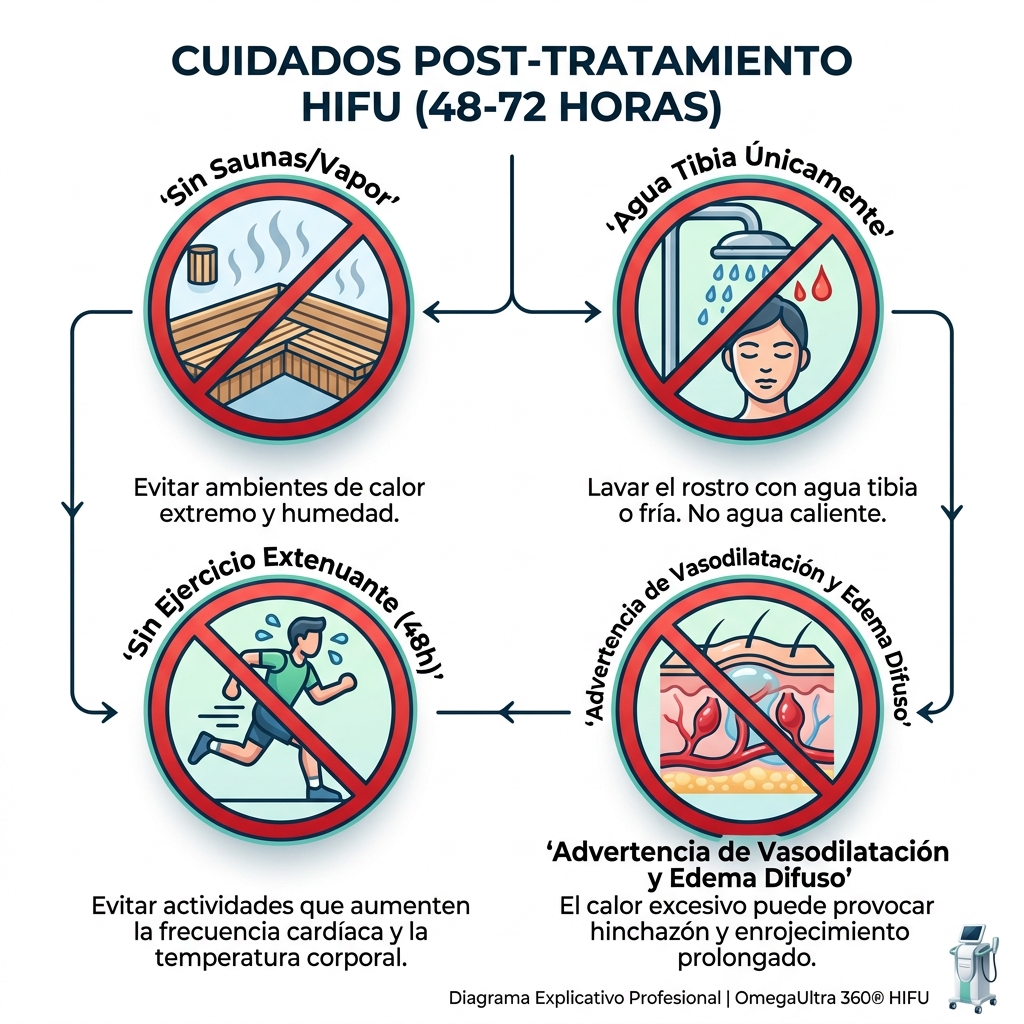

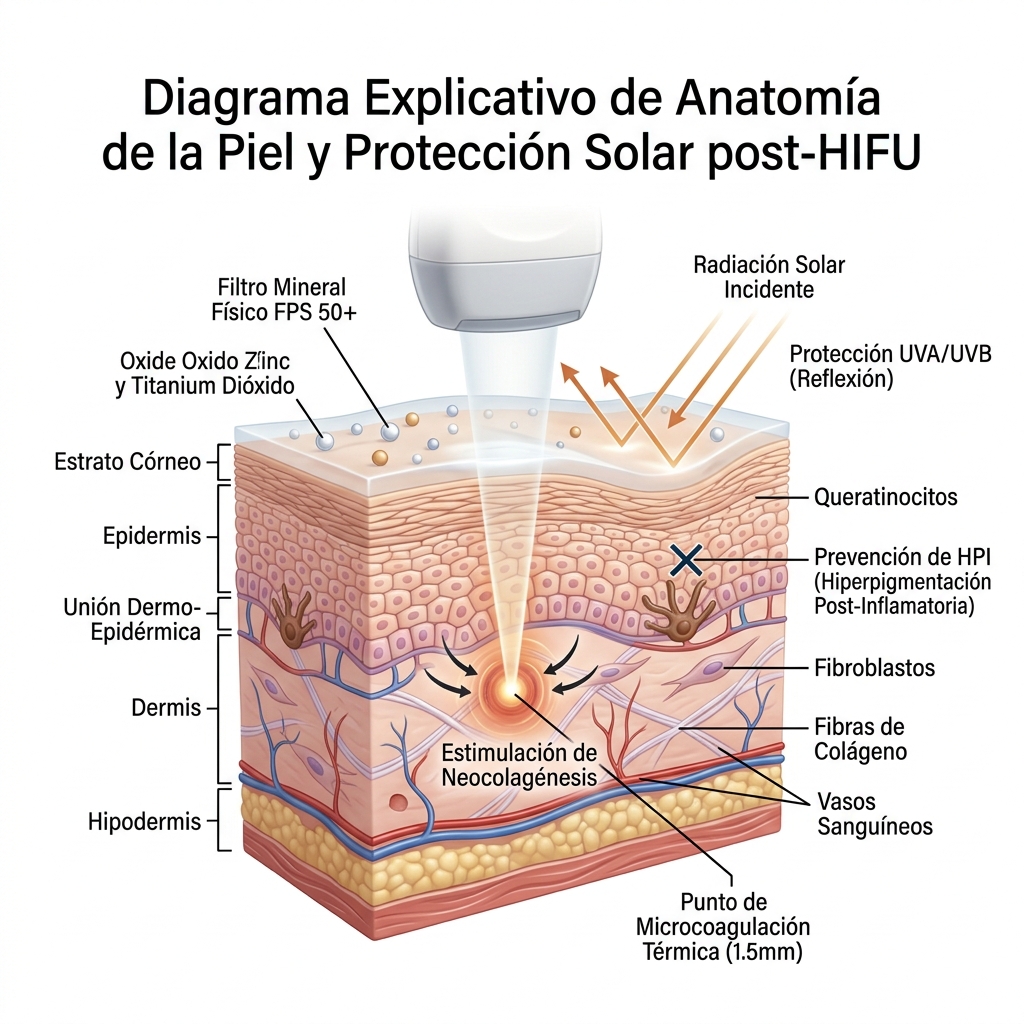

- Cuidados Post-Tratamiento, Régimen Domiciliario y Cronograma de Seguimiento Clínico
Módulo 1
Ficha Técnica Oficial, Especificaciones del Sistema y Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Sistema y Accesorios Incluidos
1.1 Introducción Técnica y Fundamentación Biofísica del Sistema OmegaUltra 360®
La plataforma médica OmegaUltra 360® (categoría tecnológica HIFU 25D) constituye un sistema electro-médico avanzado de emisión acústica micro y macrofocalizada de alta intensidad, diseñado para procedimientos no invasivos de tensado cutáneo, neocolagénesis profunda, anclaje tisular del sistema músculo-aponeurótico superficial (SMAS) y reducción volumétrica del tejido adiposo subcutáneo mediante termocoagulación controlada.
La interacción biofísica del sistema se fundamenta en la propagación de ondas sonoras de alta frecuencia que convergen de manera hiperconcentrada en dianas anatómicas predeterminadas, preservando indemnes las capas epidérmicas y dérmicas suprayacentes. En el punto de convergencia focal, la energía acústica genera una densificación molecular por fricción instantánea, elevando la temperatura local a un rango terapéutico preciso de aproximadamente 65°C. Esta magnitud térmica desencadena dos fases de respuesta biológica:
- Desnaturalización proteica y contracción inmediata de los enlaces triples helicoidales de colágeno, produciendo un efecto mecánico de anclaje y retensado visible a nivel del SMAS y la matriz dérmica profunda.
- Estimulación de la cascada inflamatoria controlada, lo que promueve la síntesis sostenida de nuevo colágeno (neocolagénesis tipo I y III) y elastina por parte de los fibroblastos durante los tres a seis meses posteriores al procedimiento.
A nivel corporal y en planos subcutáneos profundos, la emisión macrofocalizada de alta energía provoca la lisis térmica irreversible de los adipocitos mediante necrosis coagulativa selectiva, cuyos remanentes celulares y lípidos libres son metabolizados y depurados gradualmente a través de los sistemas vascular, linfático y macrofágico endógeno.

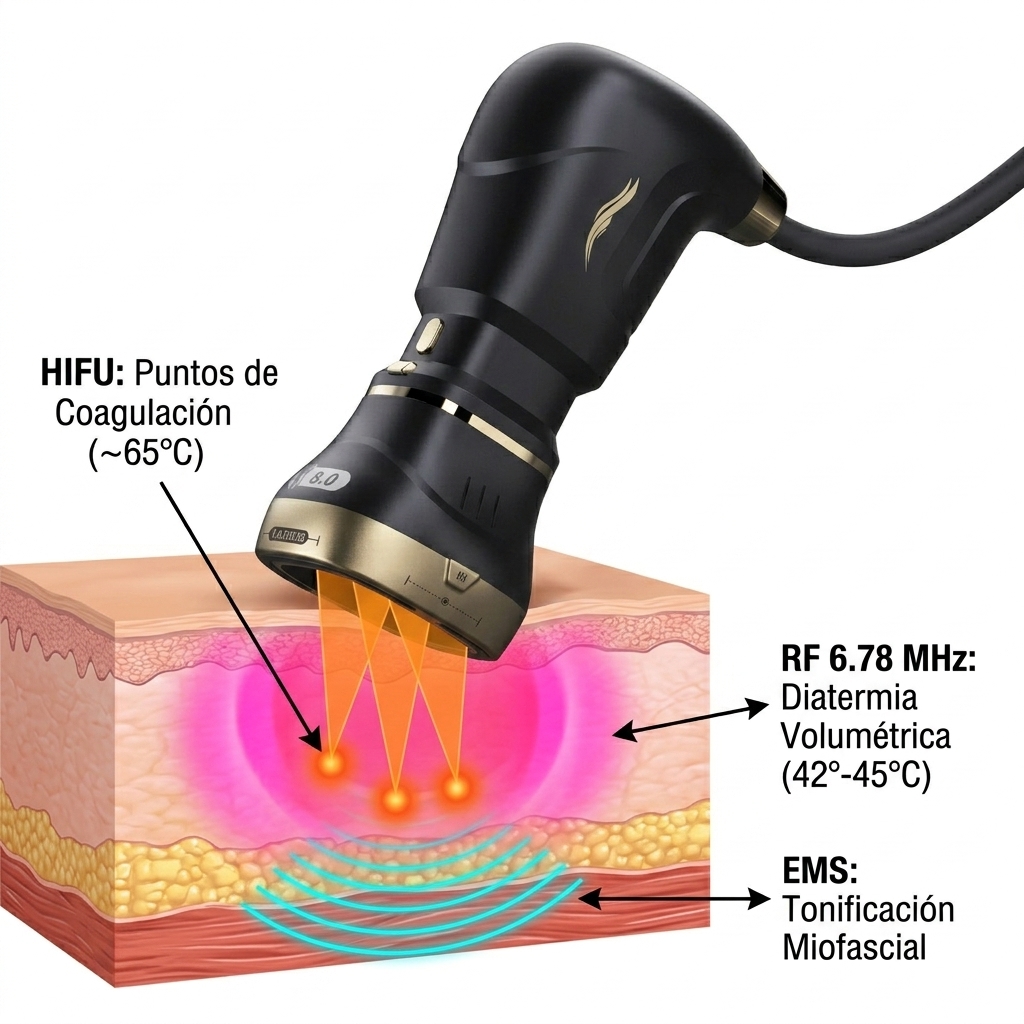

Complementariamente, el equipo integra de forma sinérgica la emisión de Radiofrecuencia (RF) focalizada a 6.78 MHz para la compactación uniforme de la matriz extracelular, junto con Microcorrientes de Estimulación Muscular Eléctrica (EMS) sincronizadas, destinadas al acondicionamiento tónico neuromuscular y la estimulación de la microcirculación superficial.
FIGURA 1.1
### 1.1 Introducción Técnica y Fundamentación Biofísica del Sistema OmegaUltra 360®

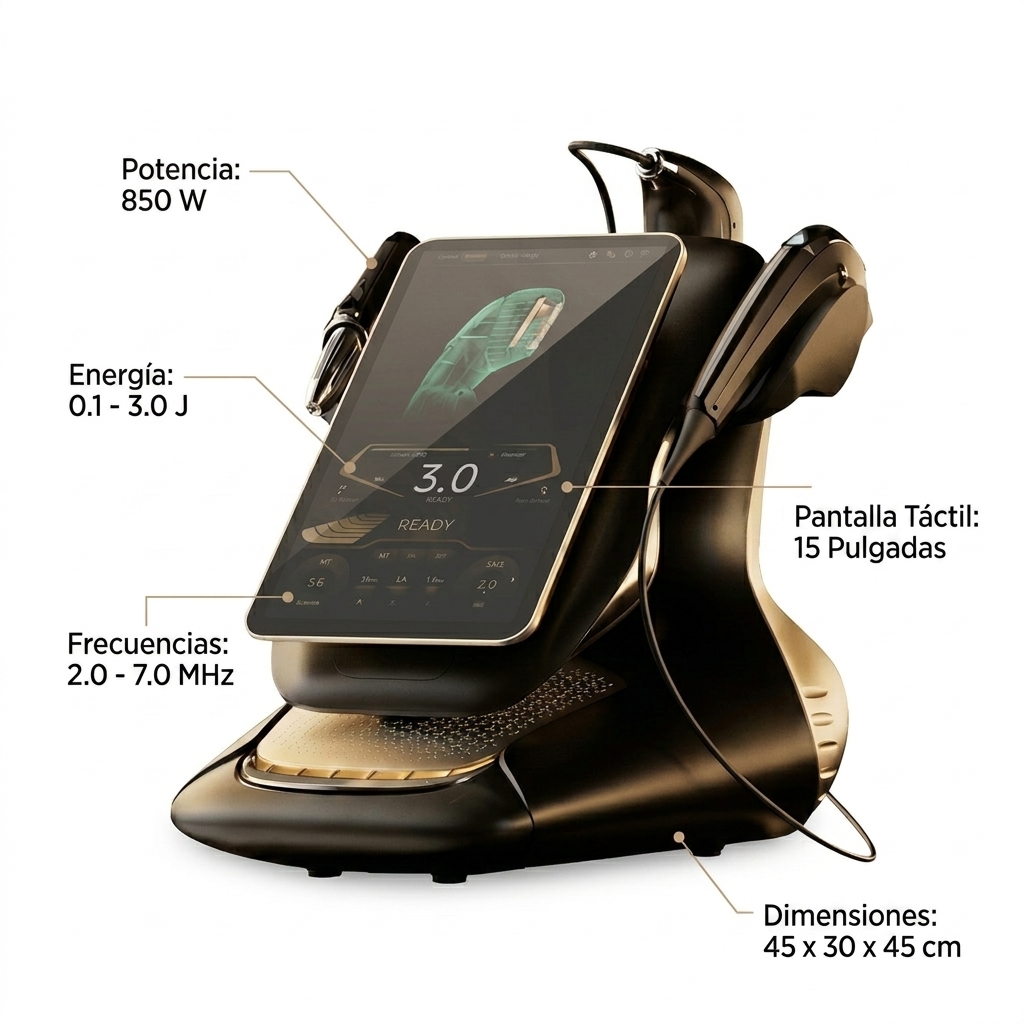

1.2 Especificaciones Técnicas Oficiales de la Plataforma
El operador clínico deberá verificar que las condiciones de instalación, alimentación y calibración cumplan estrictamente con las especificaciones electro-físicas de fábrica:
FIGURA 1.2
### 1.2 Especificaciones Técnicas Oficiales de la Plataforma
- Modelo comercial: OmegaUltra 360® (HIFU 25D).
- Identificador de producto (ID): d94c51ac-8ea9-45d0-ab55-e39e578aafe6.
- Potencia nominal del sistema: 850 W.
- Requerimientos de suministro eléctrico: 110 VAC a 60 Hz.
- Rango de dosimetría energética: 0.1 J a 3.0 J (ajustable en pasos de 0.1 J).
- Longitud del vector de disparo (Rango de línea): 5.0 mm a 25.0 mm (ajustable en pasos de 5.0 mm).
- Espaciado entre puntos de coagulación térmica: 1.0 mm a 2.0 mm (ajustable en pasos de 0.1 mm).
- Frecuencias de emisión acústica ultrasónica: 2.0 MHz, 4.0 MHz, 5.5 MHz y 7.0 MHz.
- Frecuencia del módulo de Radiofrecuencia (RF): 6.78 MHz.
- Modos tecnológicos acoplados: Estimulación Electromuscular (EMS) y Radiofrecuencia transcutánea integradas.
- Pantalla de control e interfaz: Panel capacitivo a color de 15 pulgadas con retroiluminación LED.
- Dimensiones físicas de la consola: 45 cm de altura por 30 cm de ancho por 45 cm de profundidad.
- Peso neto del equipo: 20 kg.

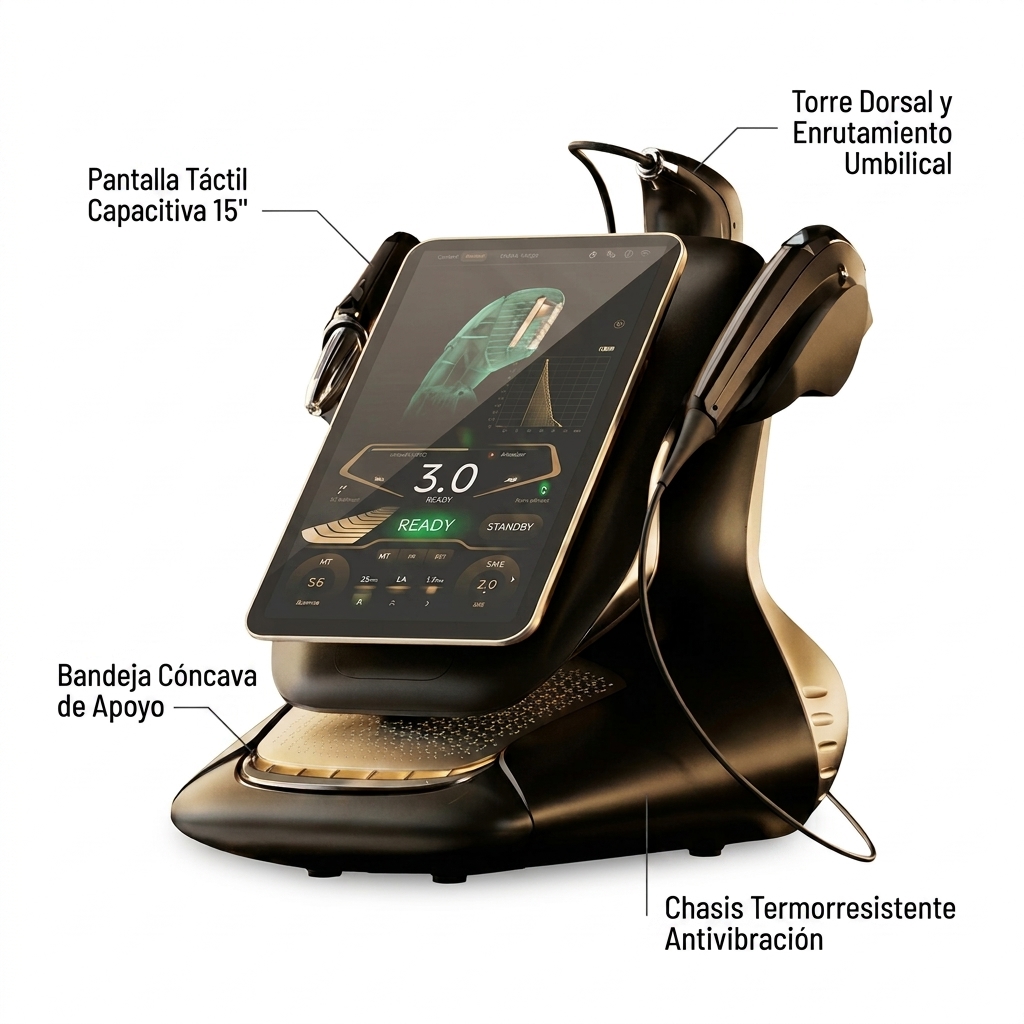

1.3 Arquitectura Morfológica de la Consola e Interfaz Operativa
La consola de la plataforma OmegaUltra 360® presenta una configuración de sobremesa (tabletop) optimizada ergonómicamente para entornos clínicos de alta exigencia:
FIGURA 1.3
### 1.3 Arquitectura Morfológica de la Consola e Interfaz Operativa
- Chasis y estabilidad: Estructura de centro de gravedad bajo fabricada en polímero técnico termorresistente de acabado negro mate y grafito satinado, complementada con molduras anodizadas en tono dorado champagne. La base incorpora topes de goma vulcanizada antideslizante para neutralizar vibraciones mecánicas y evitar desplazamientos involuntarios durante las maniobras clínicas.
- Bandeja de acoplamiento inferior: Repisa cóncava ubicada debajo de la pantalla, provista de una superficie de textura texturizada perforada para la colocación segura de instrumental de mano y elementos de apoyo estériles.
- Torre dorsal y enrutamiento: Columna posterior integrada que distribuye los receptáculos laterales y superiores para el anclaje seguro de los manípulos en periodos de reposo, organizando la salida de los cables umbilicales coaxiales blindados con manguitos reforzados de alivio de tensión mecánica.
- Interfaz táctil de 15 pulgadas: Pantalla con orientación angular ergonómica fija entre 60° y 70° respecto al plano horizontal. Su software visualiza en tiempo real:
- El vector anatómico de propagación del transductor.
- Profundidad focal activa en valor milimétrico destacado (ej. 3.0 mm).
- Estado de operación del generador acústico (READY / STANDBY).
- Modo de emisión (MT, SME), longitud focal de barrido (hasta 25 mm), densidad de líneas (LA), frecuencia de disparo acústico y energía seleccionada en Julios.
- Controles táctiles incrementales y decrementales directos sin intermediación de interruptores mecánicos en el frontal.
1.4 Inventario Exhaustivo de Piezas de Mano (Manípulos)
El sistema integra cuatro piezas de mano multifuncionales diseñadas para cubrir la totalidad de abordajes faciales, perioculares, corporales y de contorno submentoniano:

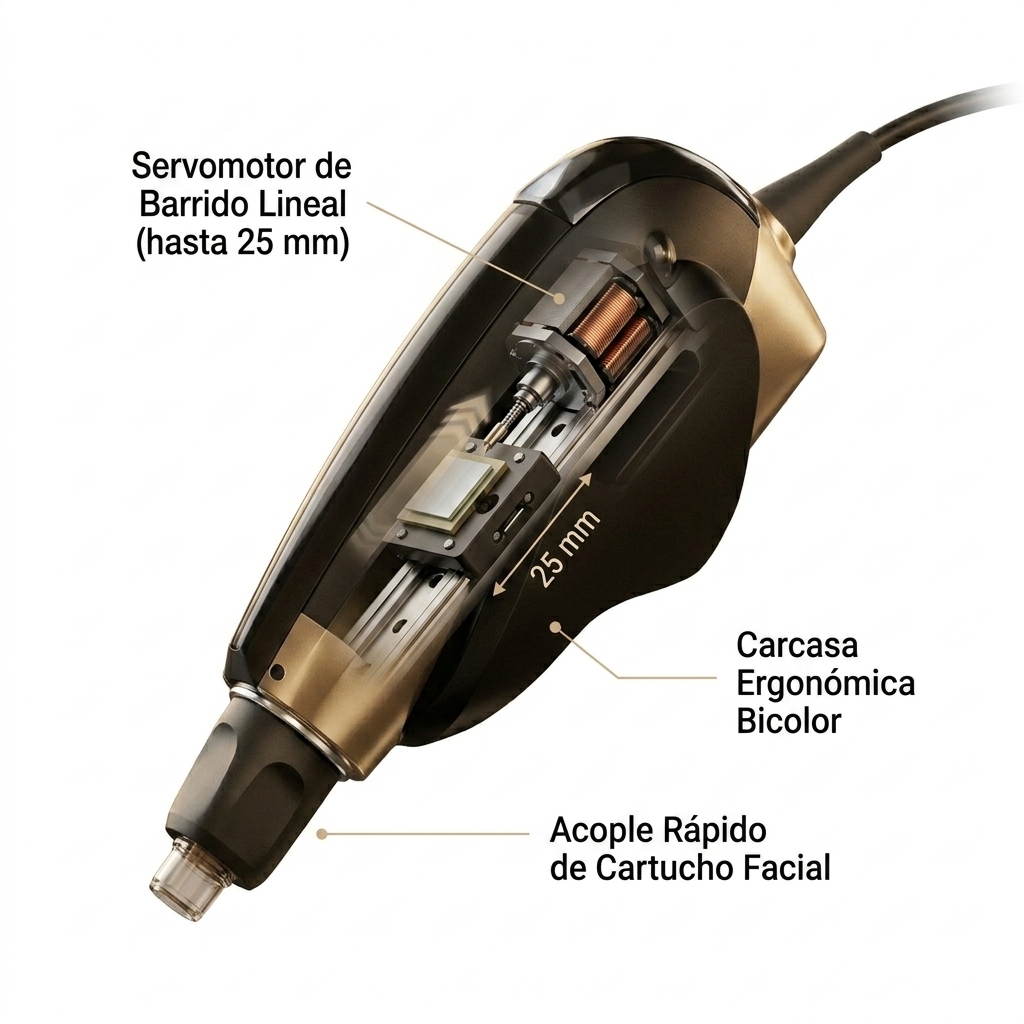

Manípulo 1: Manípulo Facial Multilínea
FIGURA 1.4
#### Manípulo 1: Manípulo Facial Multilínea
- Arquitectura física: Pieza de mano de sección ancha con carcasas de agarre ergonómico bicolores (negro mate y dorado) y salida de cable coaxial lateral blindado.
- Mecanismo funcional: Integra un servomotor electromecánico de barrido lineal continuo que desplaza el cristal piezoeléctrico en el eje horizontal, depositando secuencias regulares de puntos ablativos a lo largo de líneas de hasta 25 mm.
- Dotación: Provisto para la conexión modular de cuatro (4) cartuchos faciales de acople rápido.

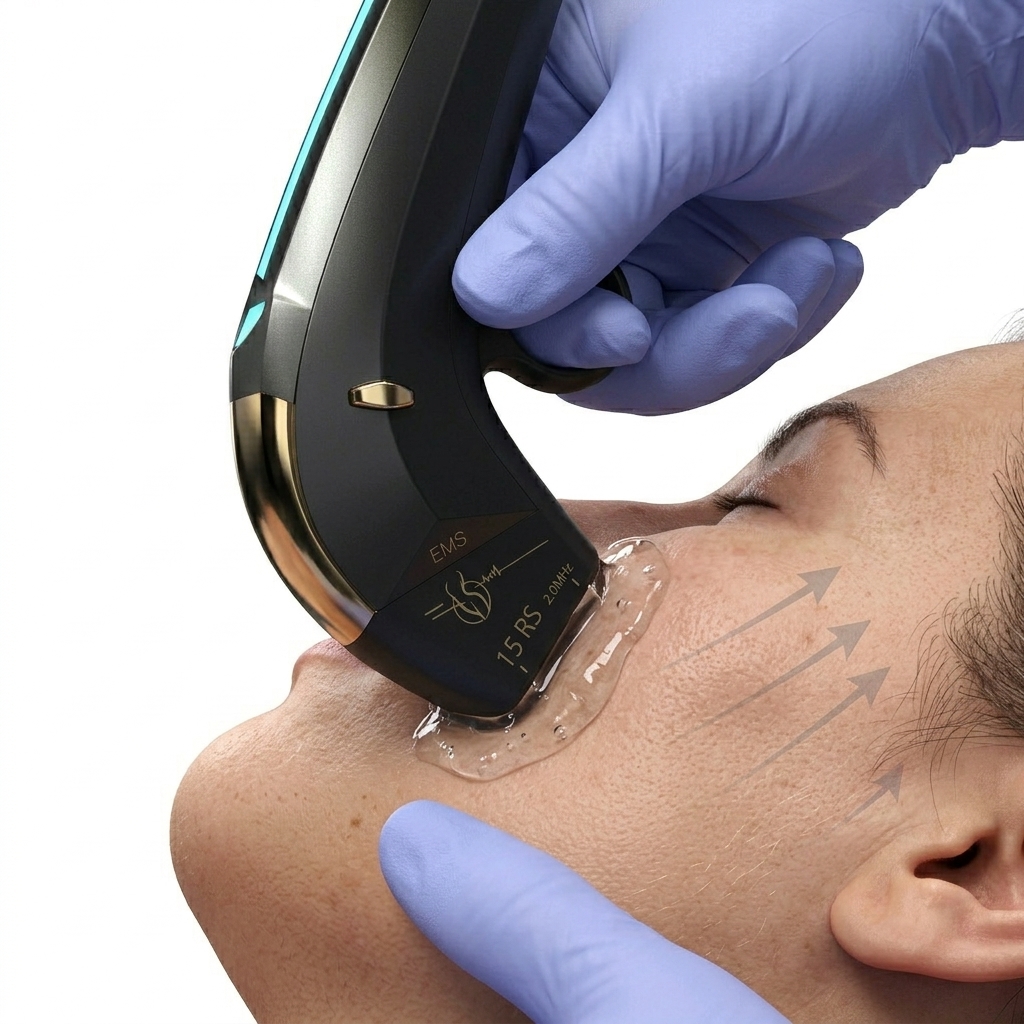

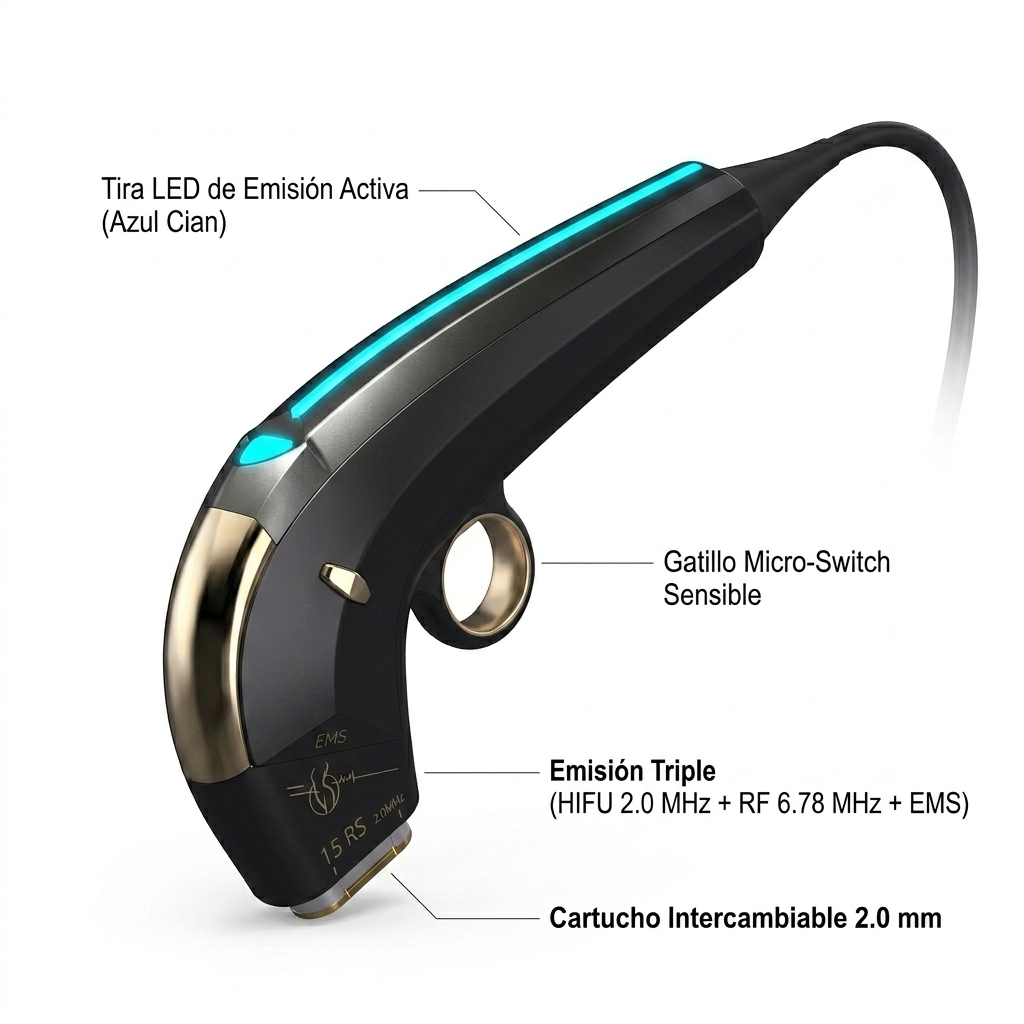

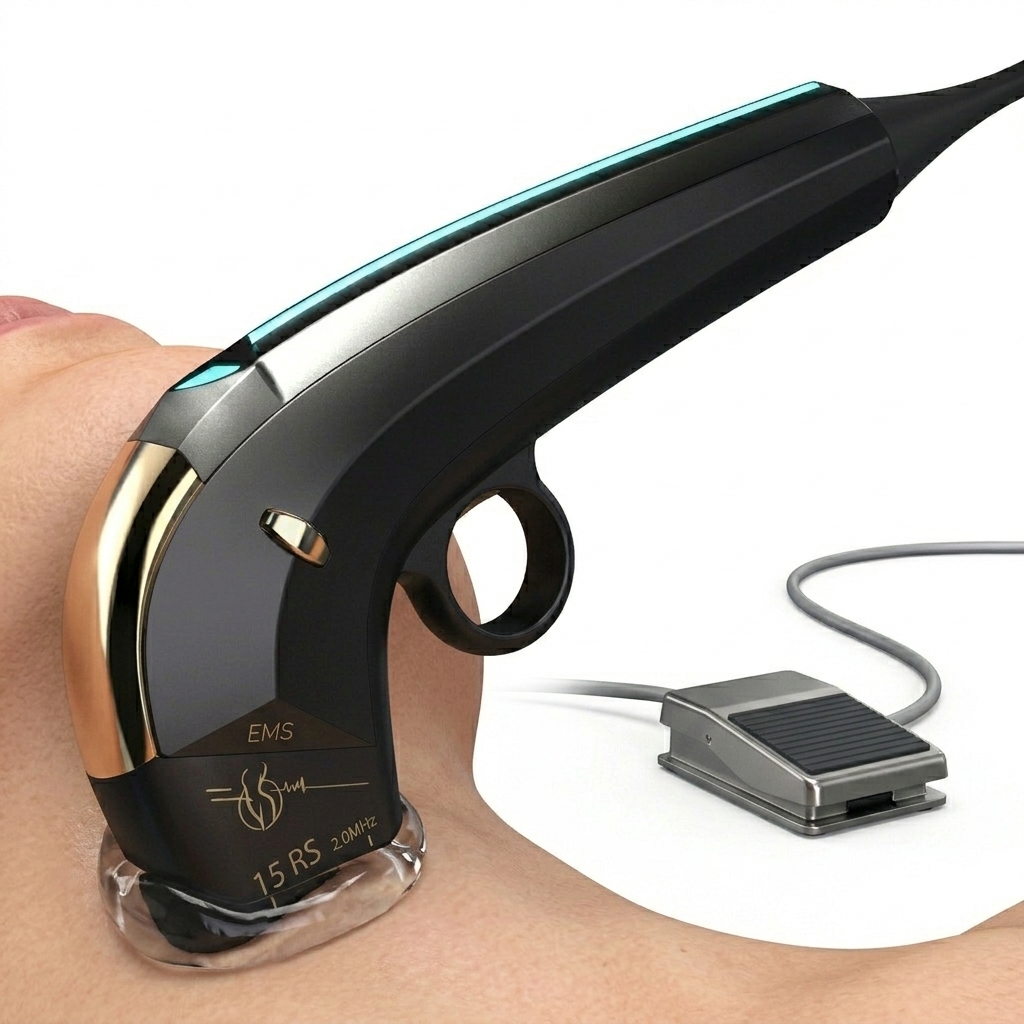

Manípulo 2: Manípulo 15 RS Multi-Dim Handle
FIGURA 1.5
#### Manípulo 2: Manípulo 15 RS Multi-Dim Handle
- Arquitectura física: Diseño ergonómico tipo pistola en acabado negro carbón con anillo frontal de guiado de dedo gatillo, biseles dorados e indicador lumínico superior de tira LED color azul cian/turquesa que señala el estado de emisión activa.
- Mecanismo funcional: Motor multidimensional que gestiona el desplazamiento de la energía en coordenadas bidimensionales (ejes X e Y), entregando de manera sincronizada HIFU a 2.0 MHz, Radiofrecuencia de 6.78 MHz y microcorrientes EMS.
- Accionamiento: Activación mediante micro-switch gatillo de alta sensibilidad táctil.

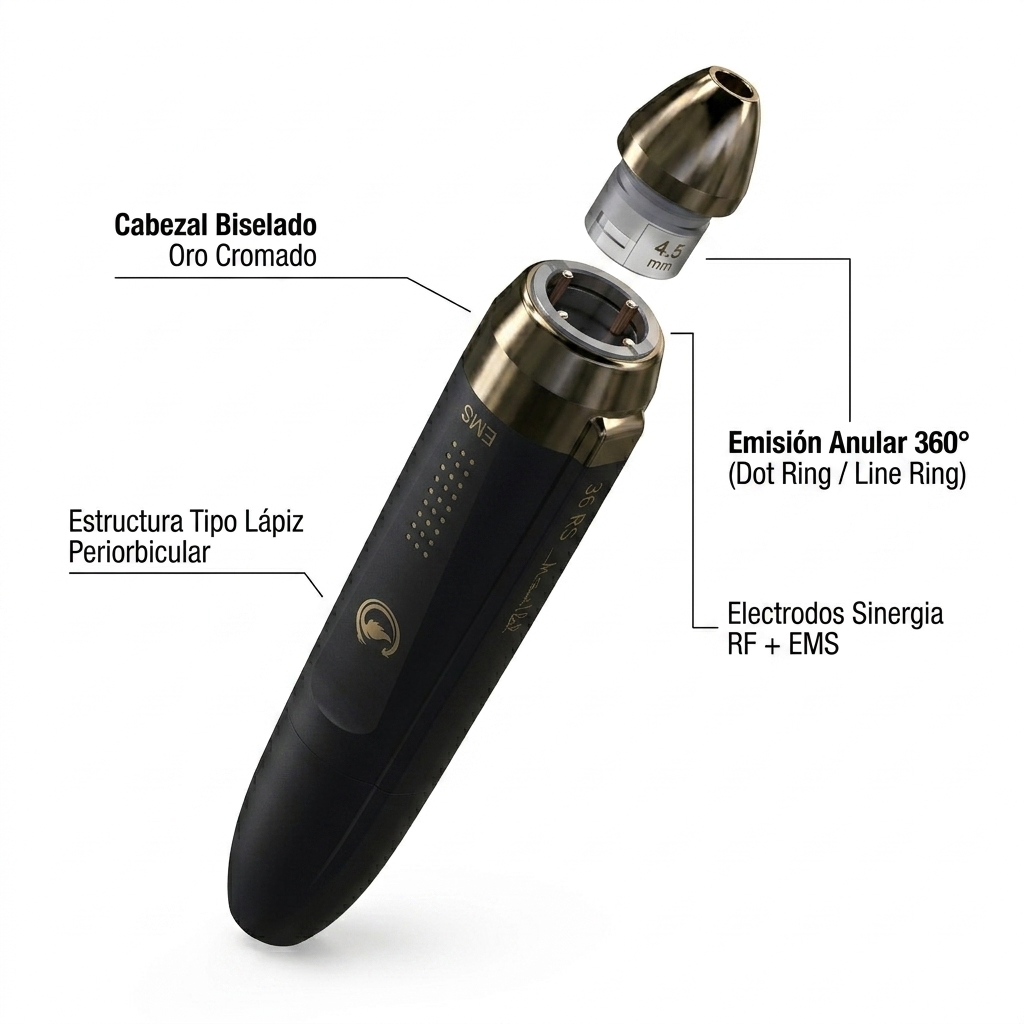

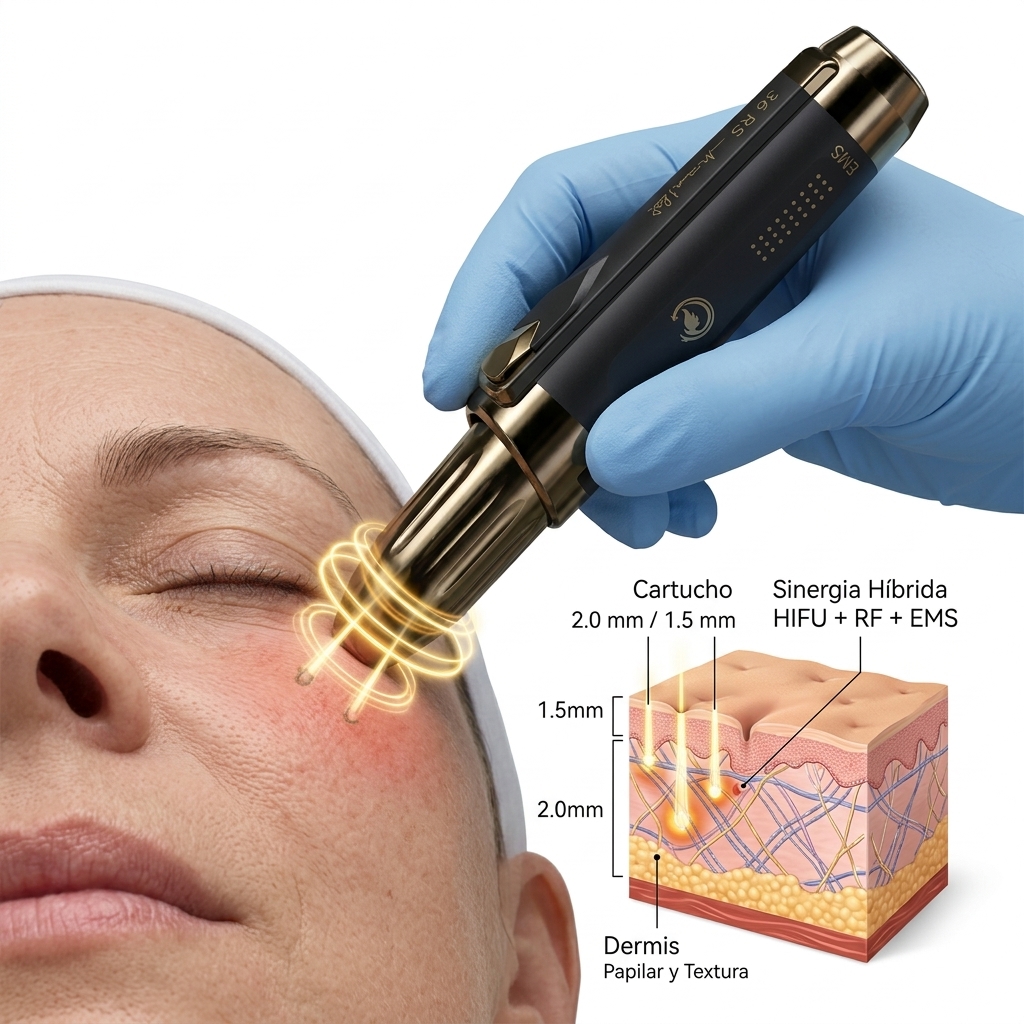

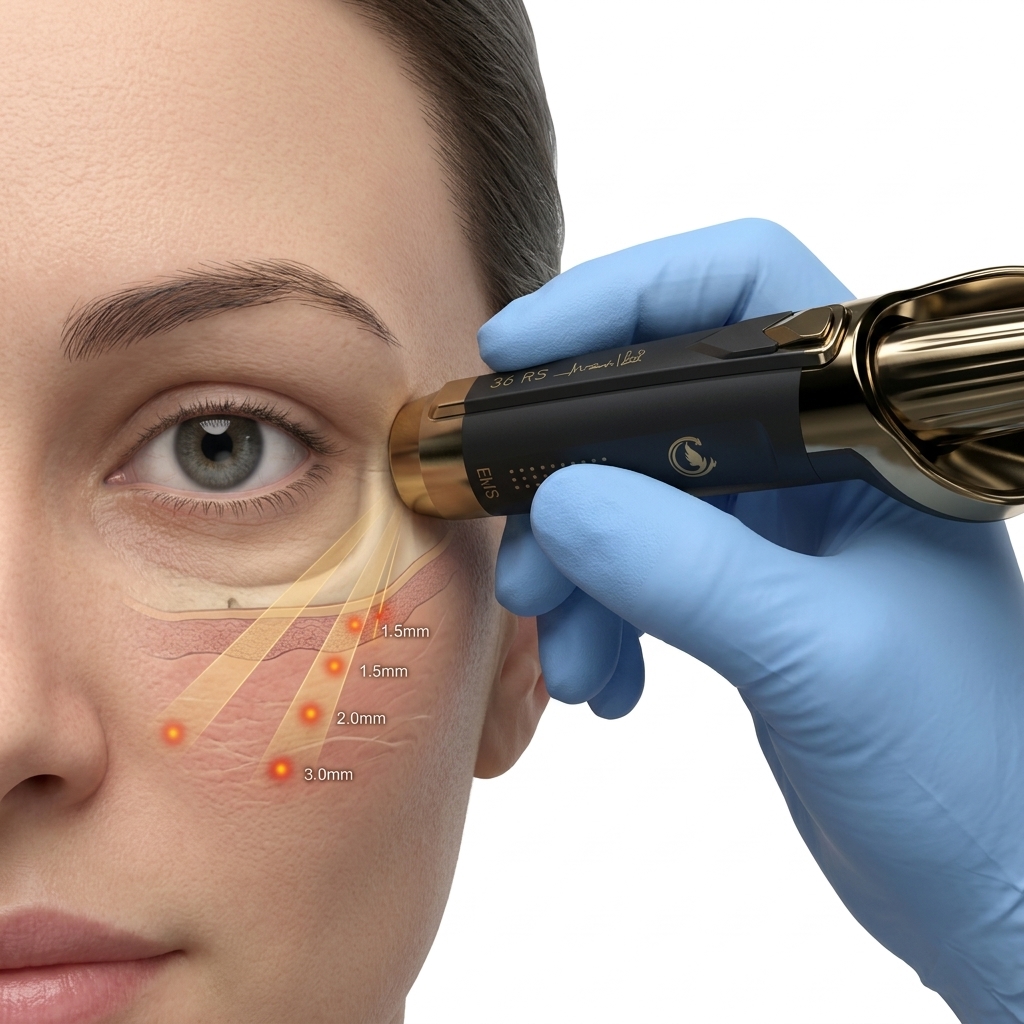

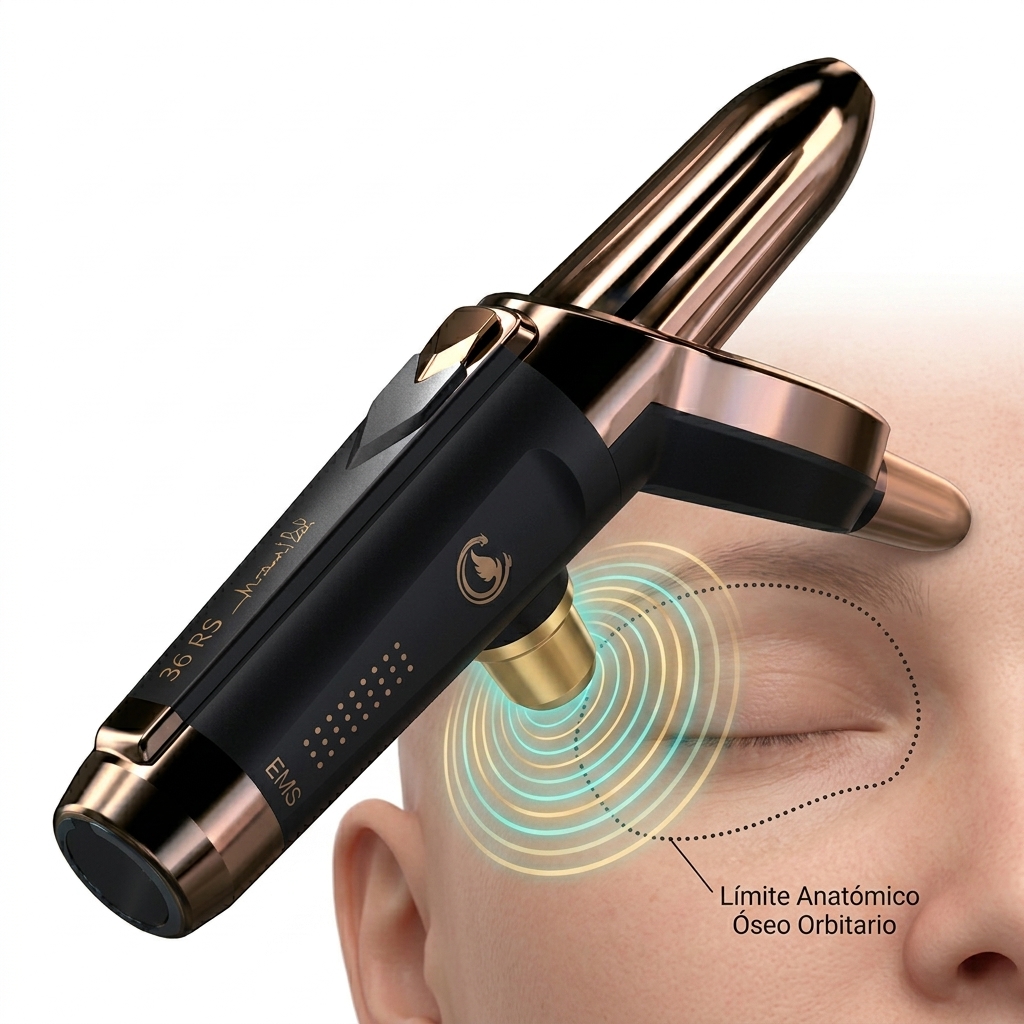

Manípulo 3: Manípulo Periorbicular de Precisión (36 RS Multi-Dim HIFU + RF + EMS)
FIGURA 1.6
#### Manípulo 3: Manípulo Periorbicular de Precisión (36 RS Multi-Dim HIFU + RF + EMS)
- Arquitectura física: Estructura estilizada tipo lápiz de alta maniobrabilidad con cuerpo cilíndrico en negro mate, microperforaciones laterales para sujeción antideslizante y cabezal superior biselado en cromo dorado reflectante.
- Mecanismo funcional: Diseñado específicamente para regiones de difícil acceso periorbital, peribucal y arrugas finas. Ejecuta una entrega de energía anular de 360° en modos Dot Ring y Line Ring, combinando simultáneamente el transductor ultrasónico con electrodos dérmicos de RF (6.78 MHz) y microcorriente EMS.
- Rendimiento: Soporte de hasta 10,000 disparos por módulo intercambiable.

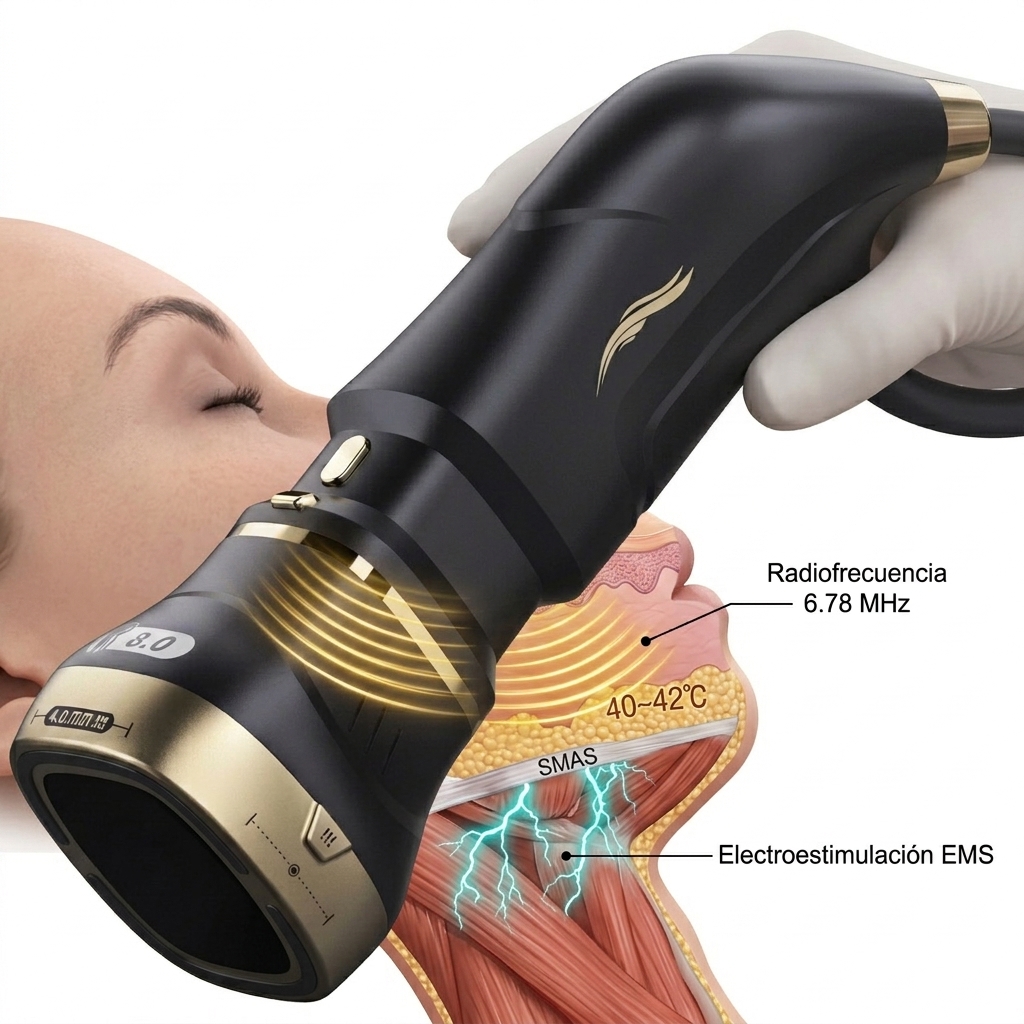

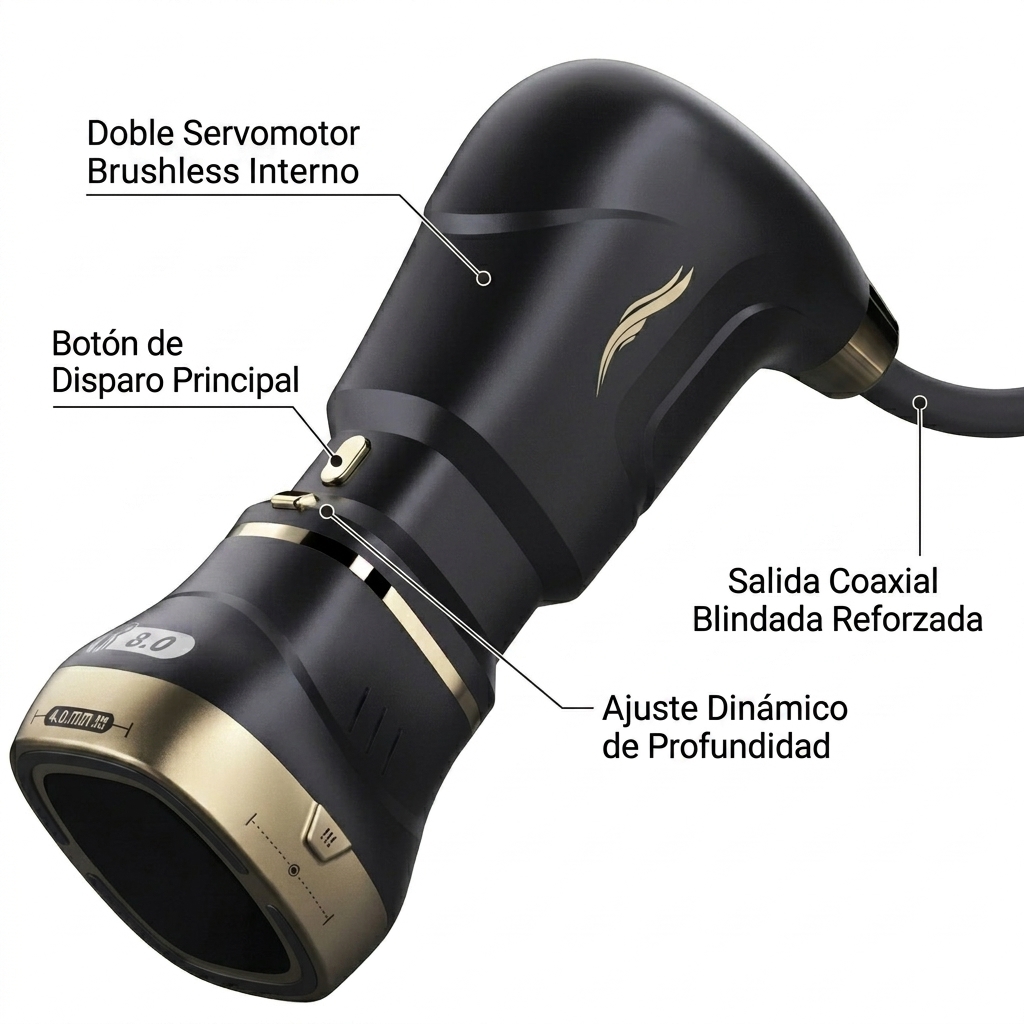

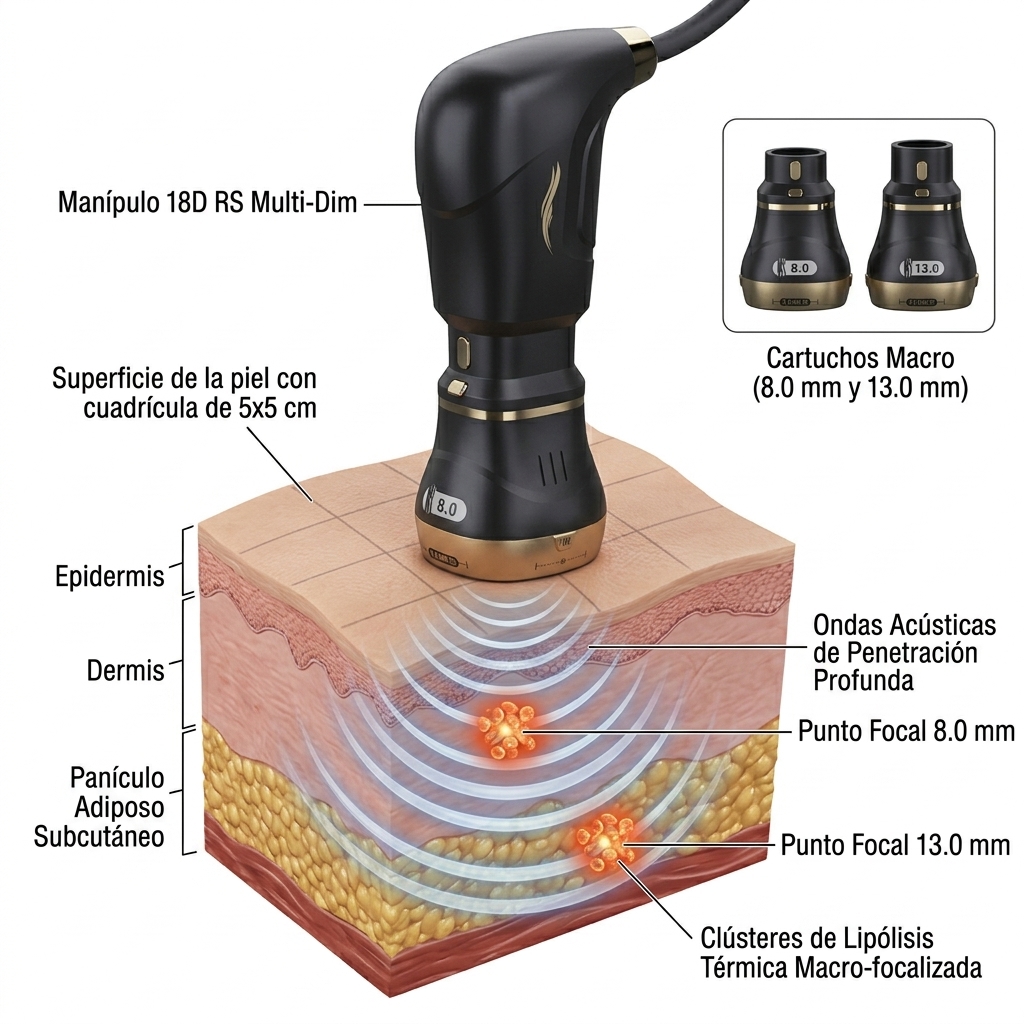

Manípulo 4: Manípulo Corporal / 18D RS Multi-Dim Handle
FIGURA 1.7
#### Manípulo 4: Manípulo Corporal / 18D RS Multi-Dim Handle
- Arquitectura física: Cuerpo volumétrico reforzado en polímero técnico negro con anillos metálicos dorados, serigrafía técnica lateral con isotipo alado, botón principal de pulso y selector secundario de parámetros en la empuñadura.
- Mecanismo funcional: Equipado con un sistema de doble motorización sin escobillas (high-speed brushless motors) para barridos de alta densidad, permitiendo el desacople atérmico en planos profundos para lipólisis y tensado simultáneo en sinergia con RF continua.
- Dotación: Compatible con cartuchos macrofocales corporales de gran penetración tisular.
1.5 Desglose de Profundidades Focales y Cartuchos Intercambiables
El profesional médico deberá seleccionar el cartucho específico basándose en el espesor ecográfico o clínico del tejido diana y la profundidad anatómica correspondiente:

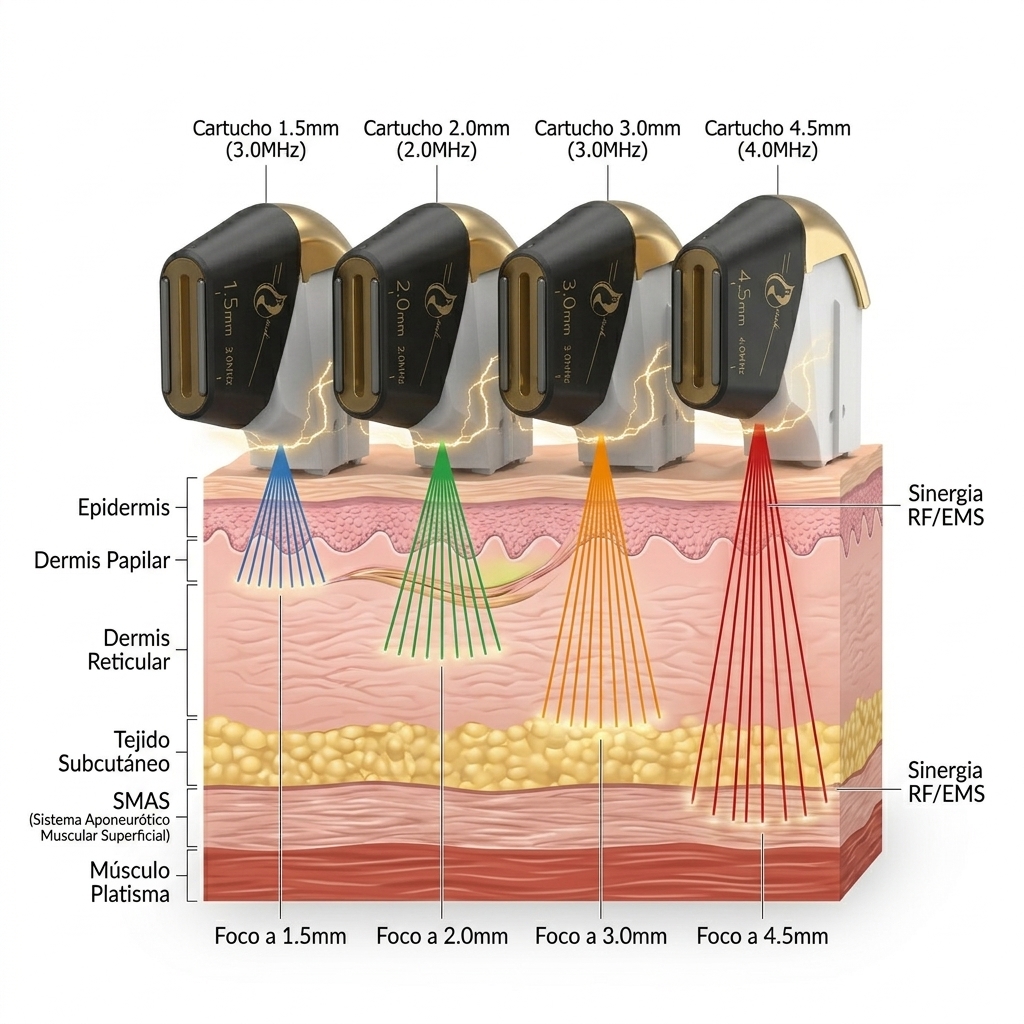

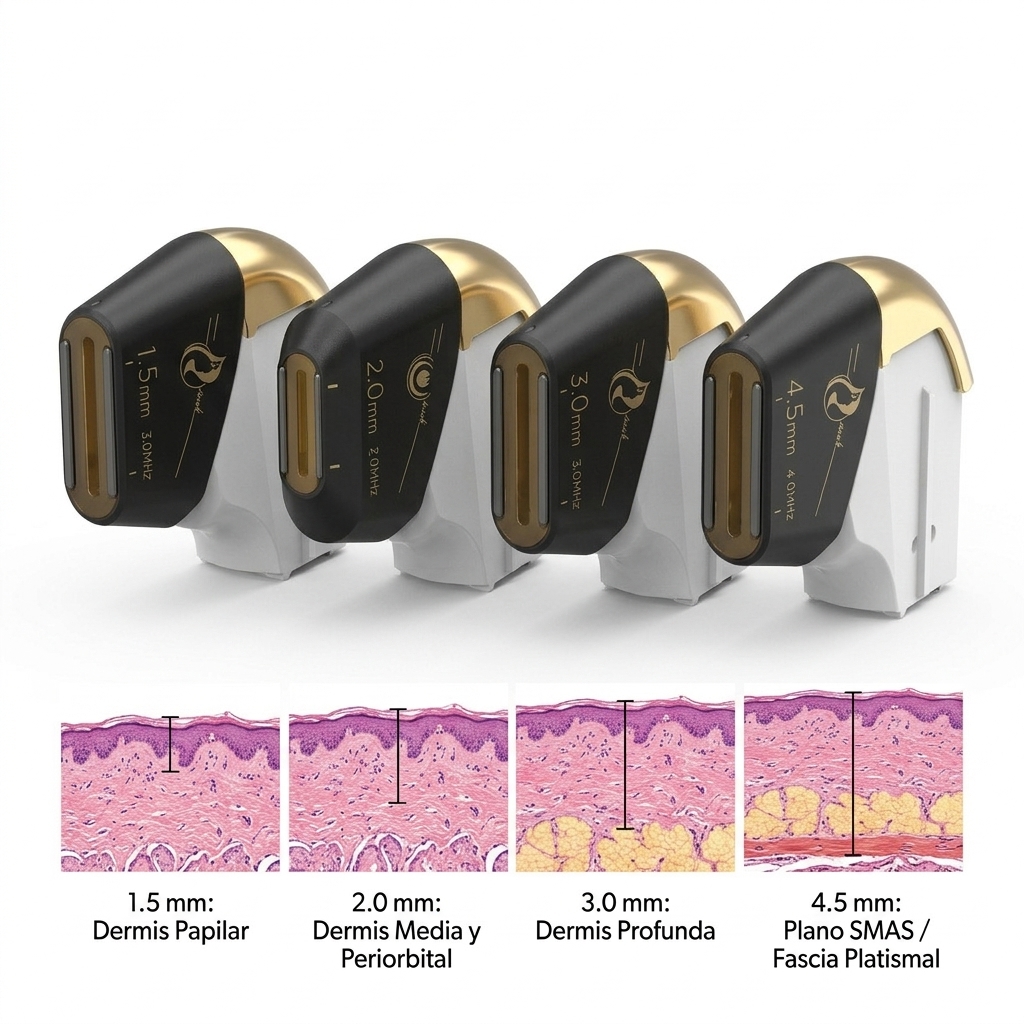

Cartuchos Faciales Microfocalizados y Multimodales (1.5 mm, 2.0 mm, 3.0 mm y 4.5 mm)
FIGURA 1.8
#### Cartuchos Faciales Microfocalizados y Multimodales (1.5 mm, 2.0 mm, 3.0 mm y 4.5 mm)
- Cartucho de 1.5 mm (Frecuencia: 5.5 MHz a 7.0 MHz):
- Profundidad anatómica: Dermis papilar y reticular superficial.
- Objetivo clínico: Corrección de ritidosis fina, poros dilatados, remodelación de colágeno superficial y homogeneización de la textura epidérmica.
- Cartucho de 2.0 mm (Frecuencia: 2.0 MHz a 5.5 MHz):
- Profundidad anatómica: Dermis media y transición perifascicular en áreas delgadas.
- Objetivo clínico: Tratamiento de líneas periorbiculares (patas de gallo), arrugas perioculares, surcos frontales y contorno labial sin inducir sobrecalentamiento perióstico.
- Cartucho de 3.0 mm (Frecuencia: 5.5 MHz):
- Profundidad anatómica: Dermis profunda y tejido conectivo fibroseptal.
- Objetivo clínico: Restructuración de la matriz dérmica profunda, aumento de la densidad cutánea y compactación de la flacidez dérmica moderada en mejillas, cuello y escote.
- Cartucho de 4.5 mm (Frecuencia: 4.0 MHz):
- Profundidad anatómica: Sistema Músculo-Aponeurótico Superficial (SMAS) y fascia platismal.
- Objetivo clínico: Anclaje térmico estructural, inducción del vector de vectorización y lifting no quirúrgico del tercio inferior del rostro y región cervical.

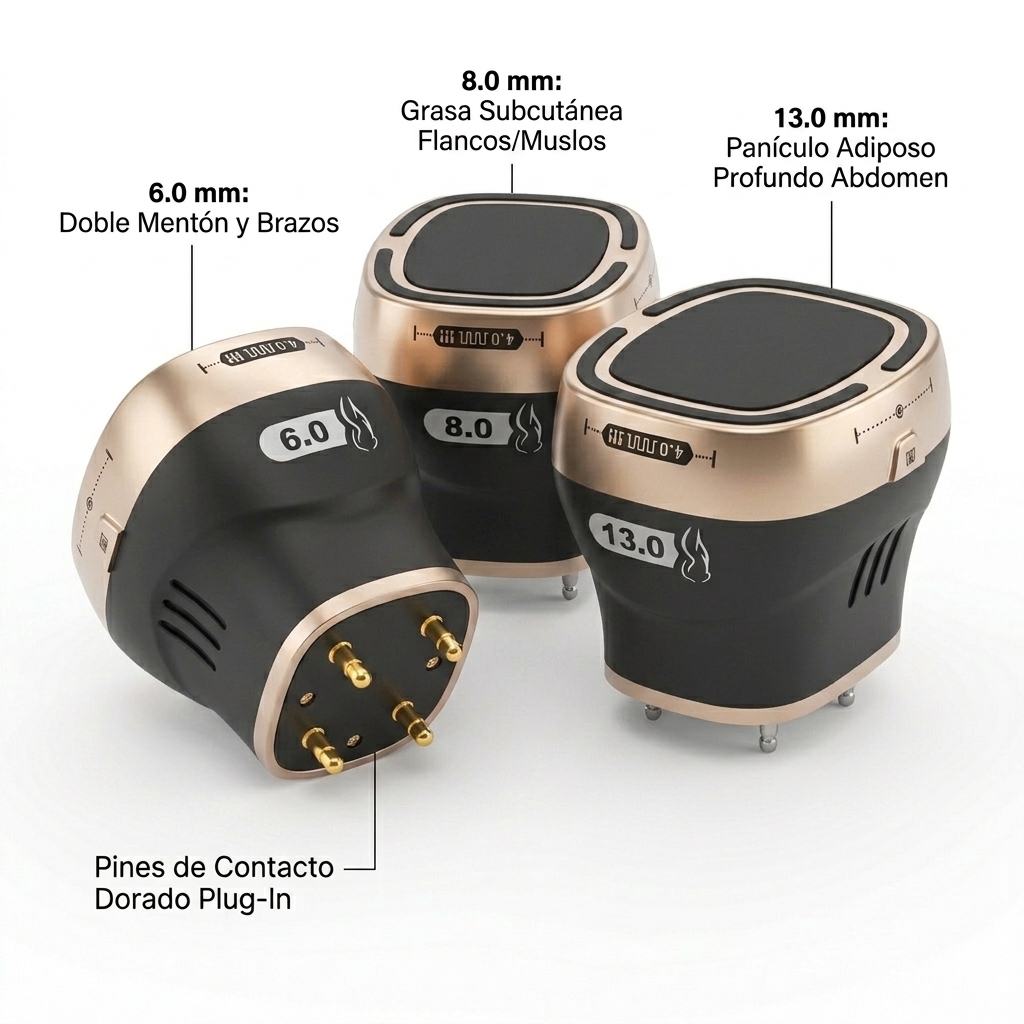

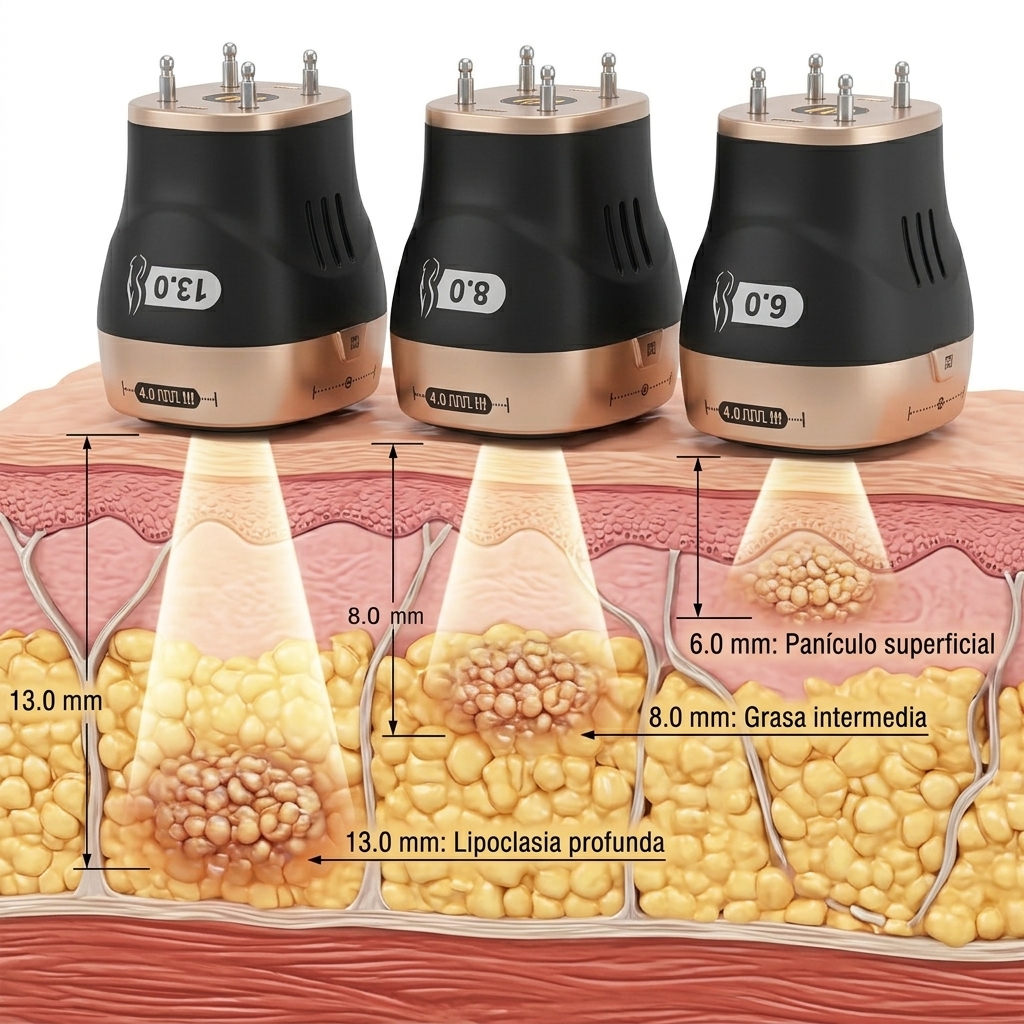

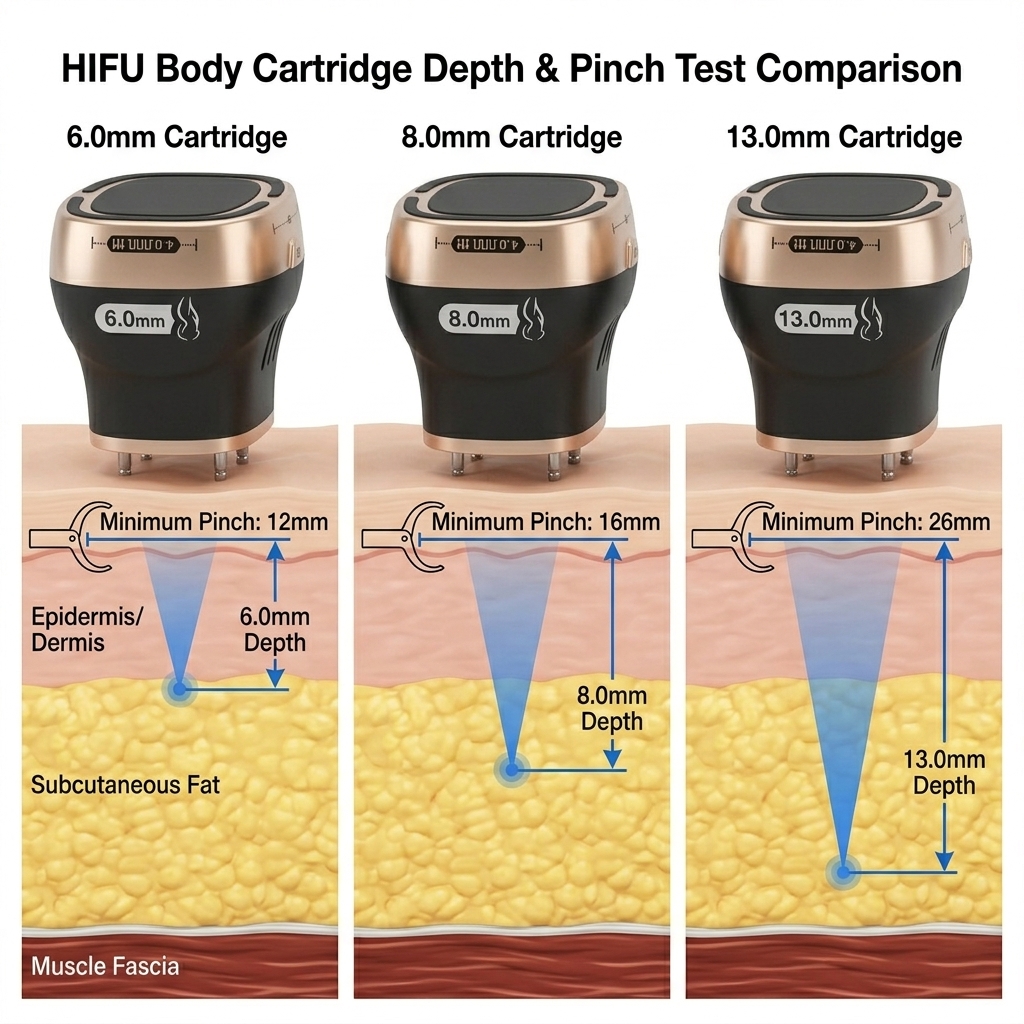

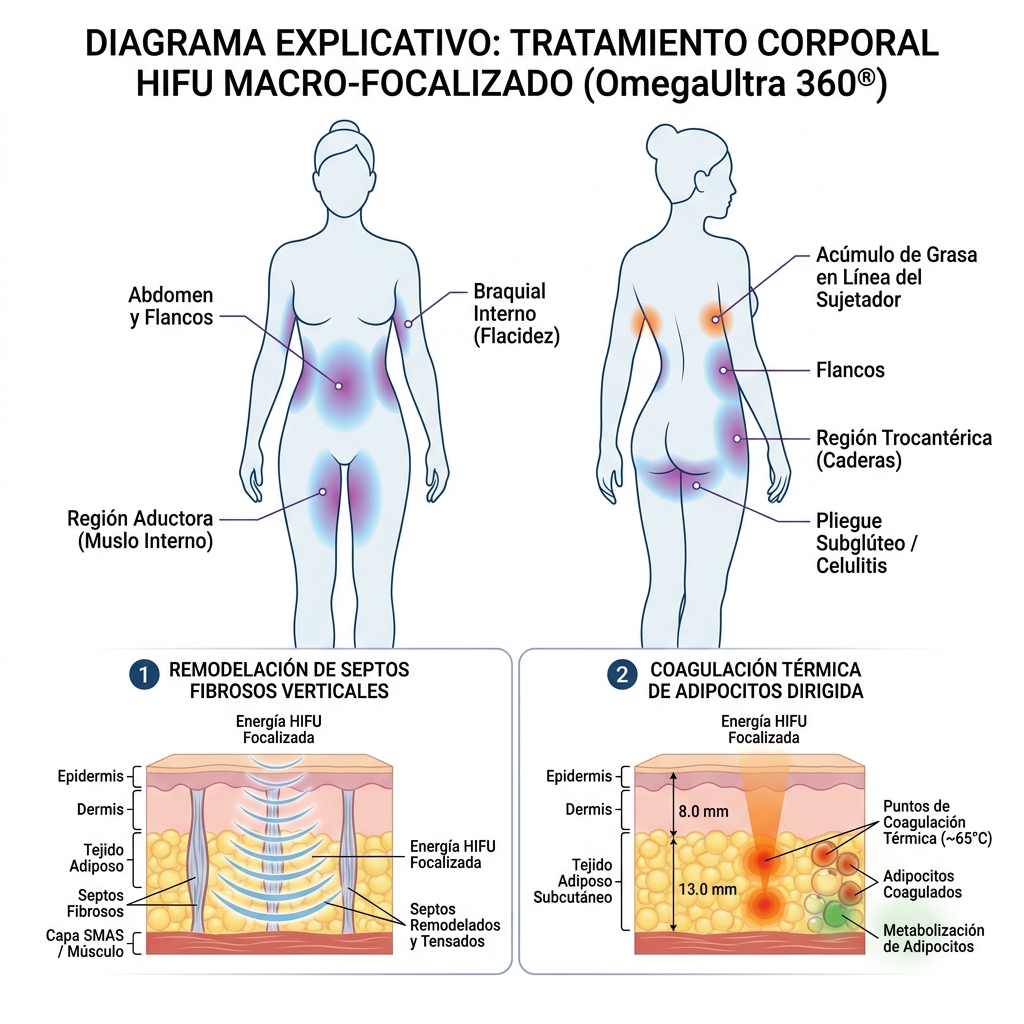

Cartuchos Corporales Macrofocalizados (6.0 mm, 8.0 mm y 13.0 mm)
FIGURA 1.9
#### Cartuchos Corporales Macrofocalizados (6.0 mm, 8.0 mm y 13.0 mm)
- Cartucho de 6.0 mm (Frecuencia: 4.0 MHz):
- Profundidad anatómica: Panículo adiposo submentoniano y grasa superficial en extremidades.
- Objetivo clínico: Reducción de la adiposidad localizada del doble mentón (papada) y tensado de la cara interna de brazos.

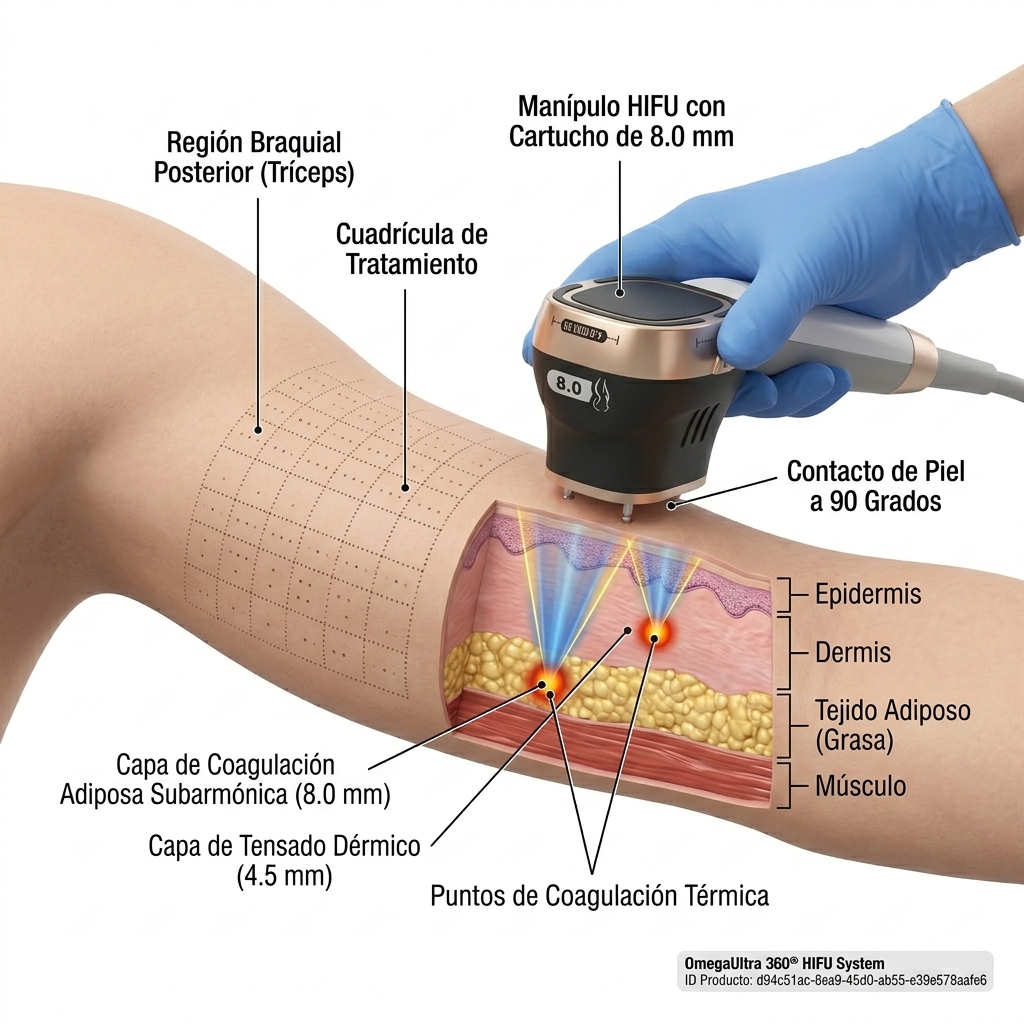

- Cartucho de 8.0 mm (Frecuencia: 4.0 MHz):
- Profundidad anatómica: Tejido adiposo subcutáneo de espesor moderado.
- Objetivo clínico: Compactación y reducción volumétrica en flancos, espalda, cara interna de muslos (aductores) y región periumbilical.
- Cartucho de 13.0 mm (Frecuencia: 4.0 MHz):
- Profundidad anatómica: Panículo adiposo profundo de gran volumen.
- Objetivo clínico: Lipocavitación térmica macrofocalizada en abdomen prominente, caderas y depósitos grasos densos con espesor subcutáneo superior a 2.0 cm.

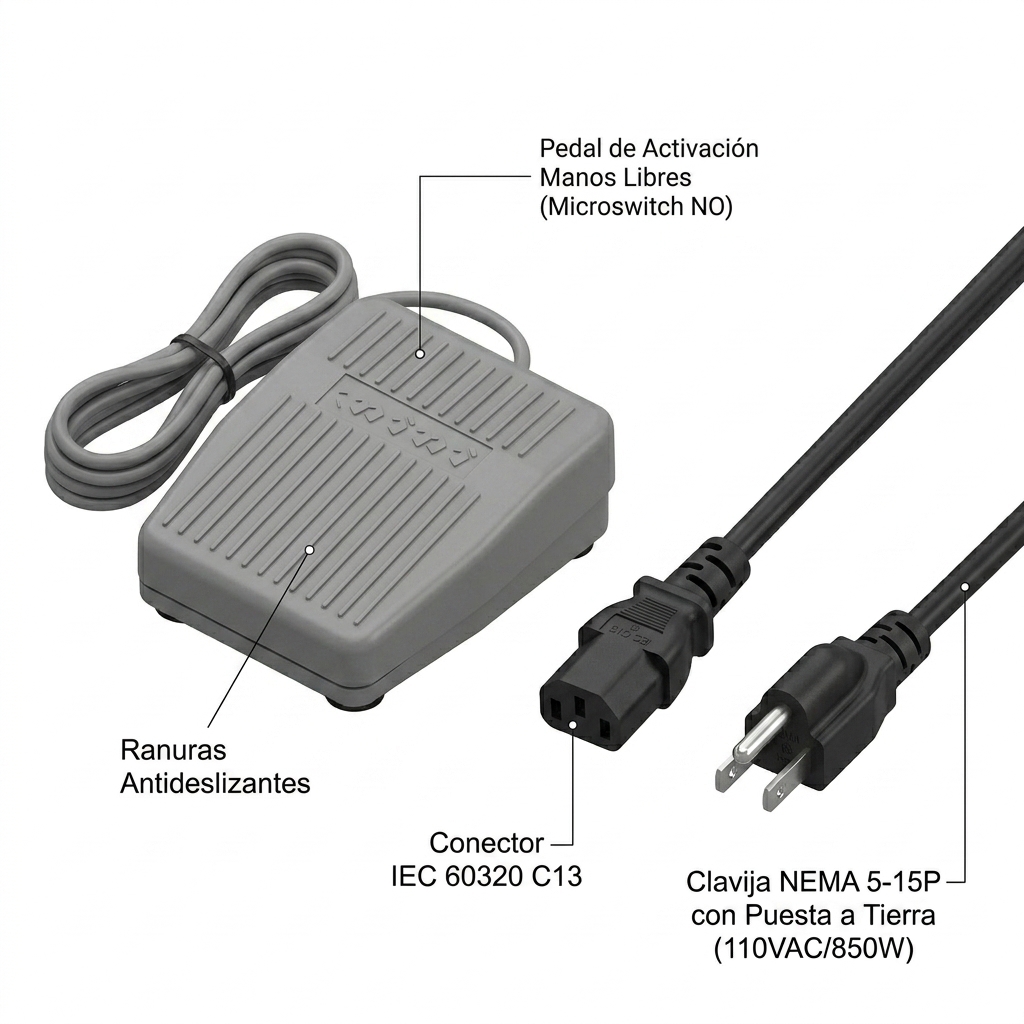

1.6 Accesorios Periféricos y Componentes del Sistema
La operación segura del sistema requiere el uso exclusivo de los periféricos originales suministrados por el fabricante:
FIGURA 1.10
### 1.6 Accesorios Periféricos y Componentes del Sistema

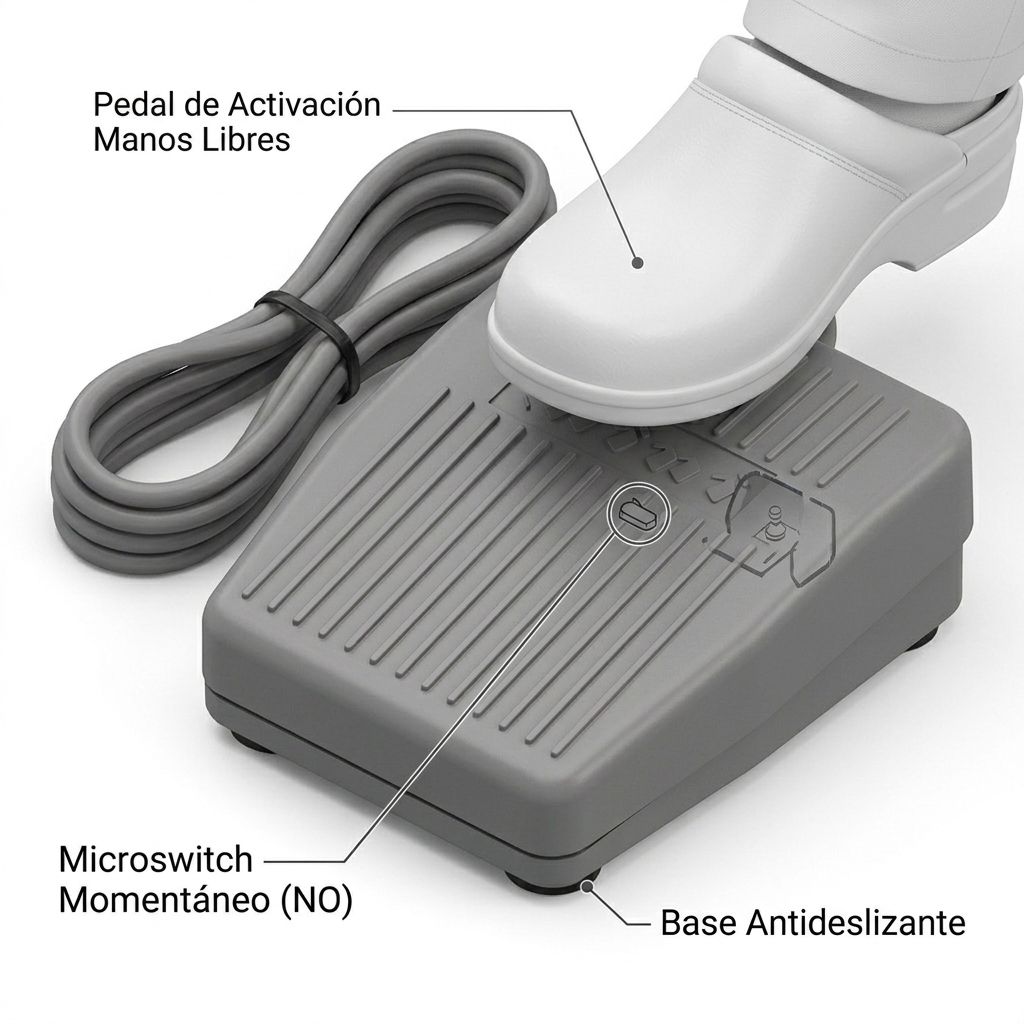

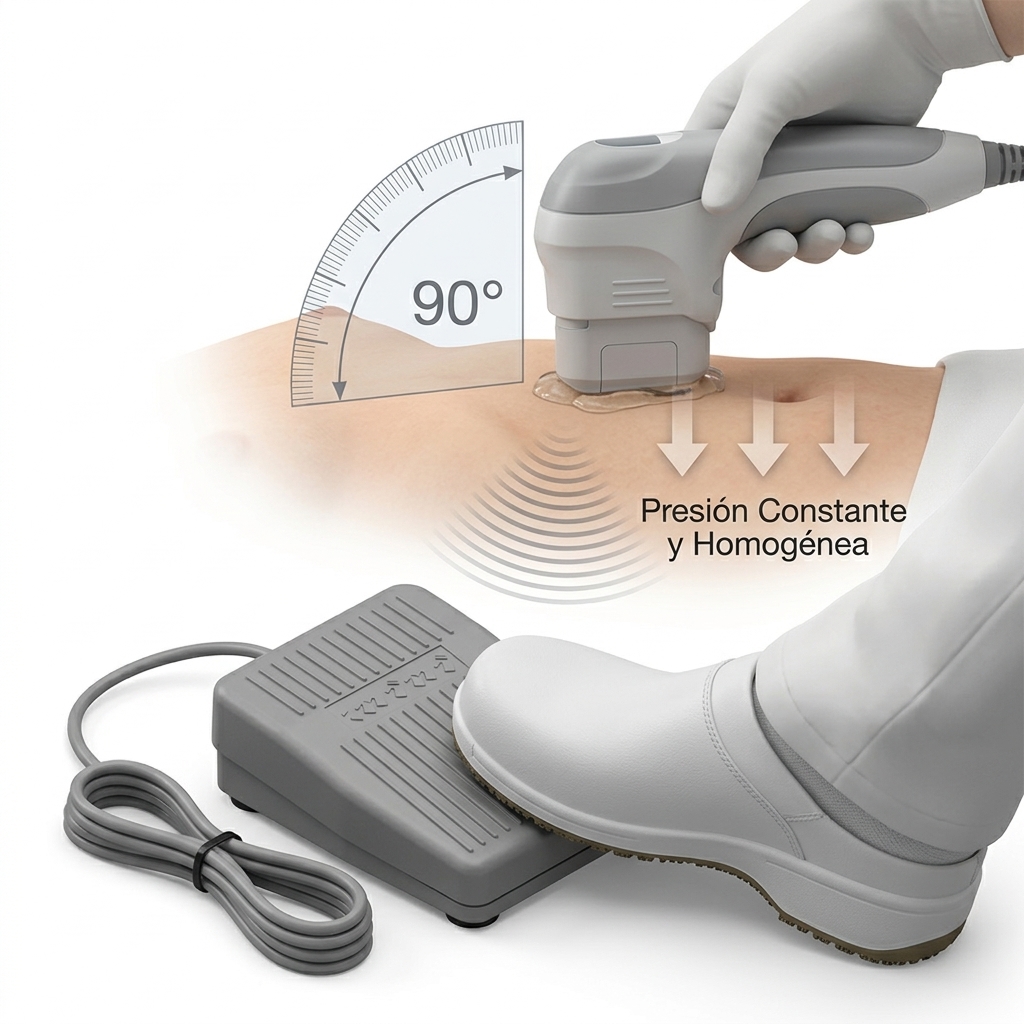

- Pedal de activación electromecánico (Interruptor de pie):
- Estructura: Bloque rectangular de perfil bajo fabricado en termoplástico industrial gris mate, con nervaduras y ranuras antideslizantes superiores y base con cuatro apoyos elastoméricos.
- Mecanismo: Microswitch interno de contacto momentáneo normalmente abierto (NO) con retorno elástico por resorte de alta tensión.
- Función: Permite al especialista accionar la emisión de disparos manos libres de forma continua o fraccionada sin desestabilizar la presión de la pieza de mano sobre el paciente.
- Cable de alimentación principal AC:
- Configuración: Cable tripolar flexible apantallado en polímero termorresistente de color negro, calibre adecuado para soportar cargas continuas de 850 W.
- Conectividad: Clavija de conexión estándar NEMA 5-15P con toma a tierra en un extremo y conector hembra IEC 60320 C13 de tres cavidades en el extremo de acople a la fuente del chasis.

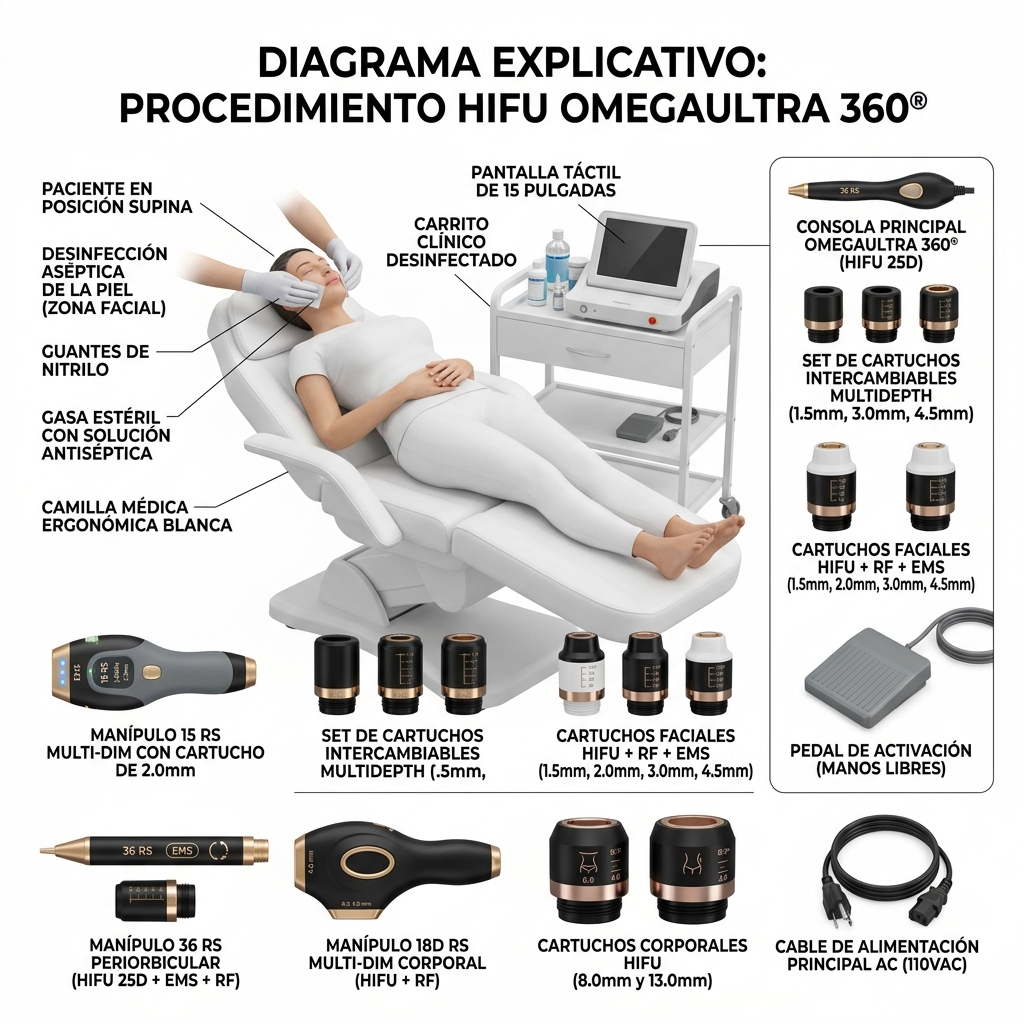

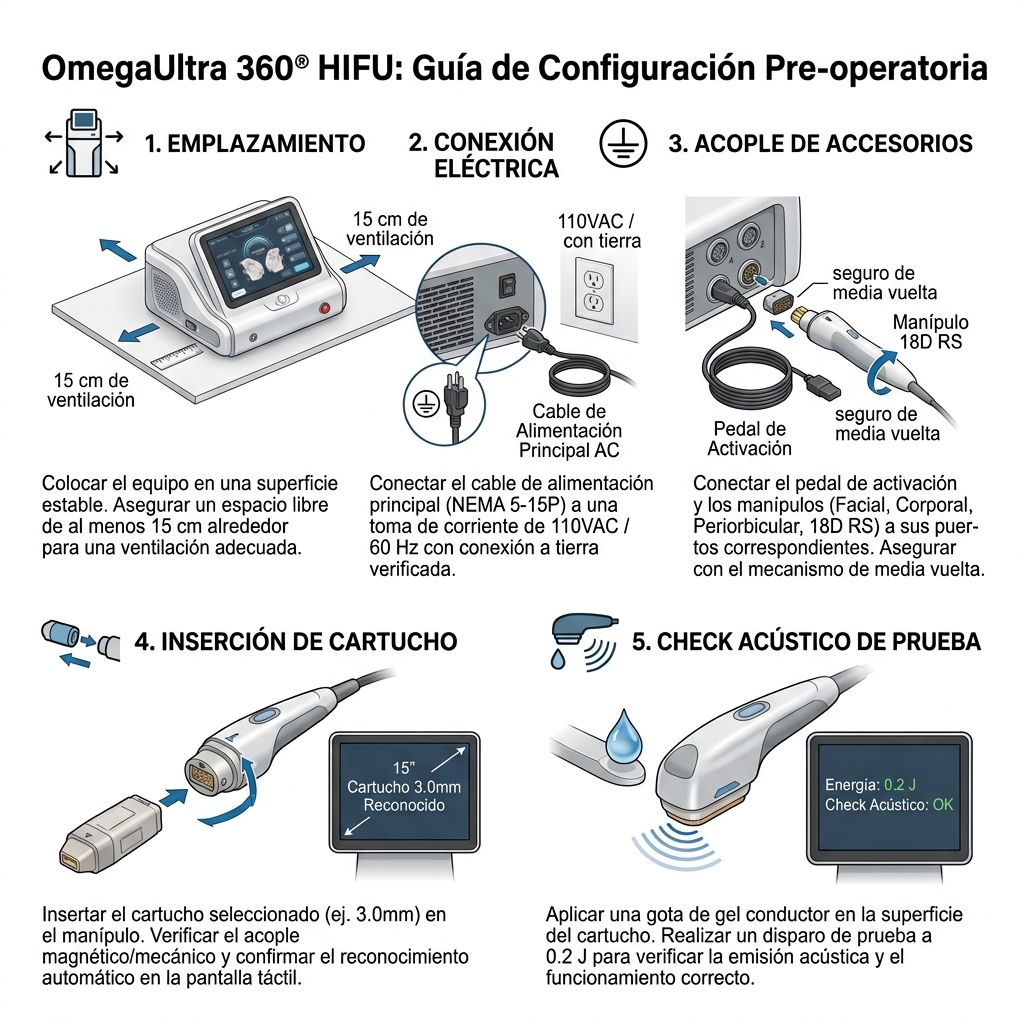

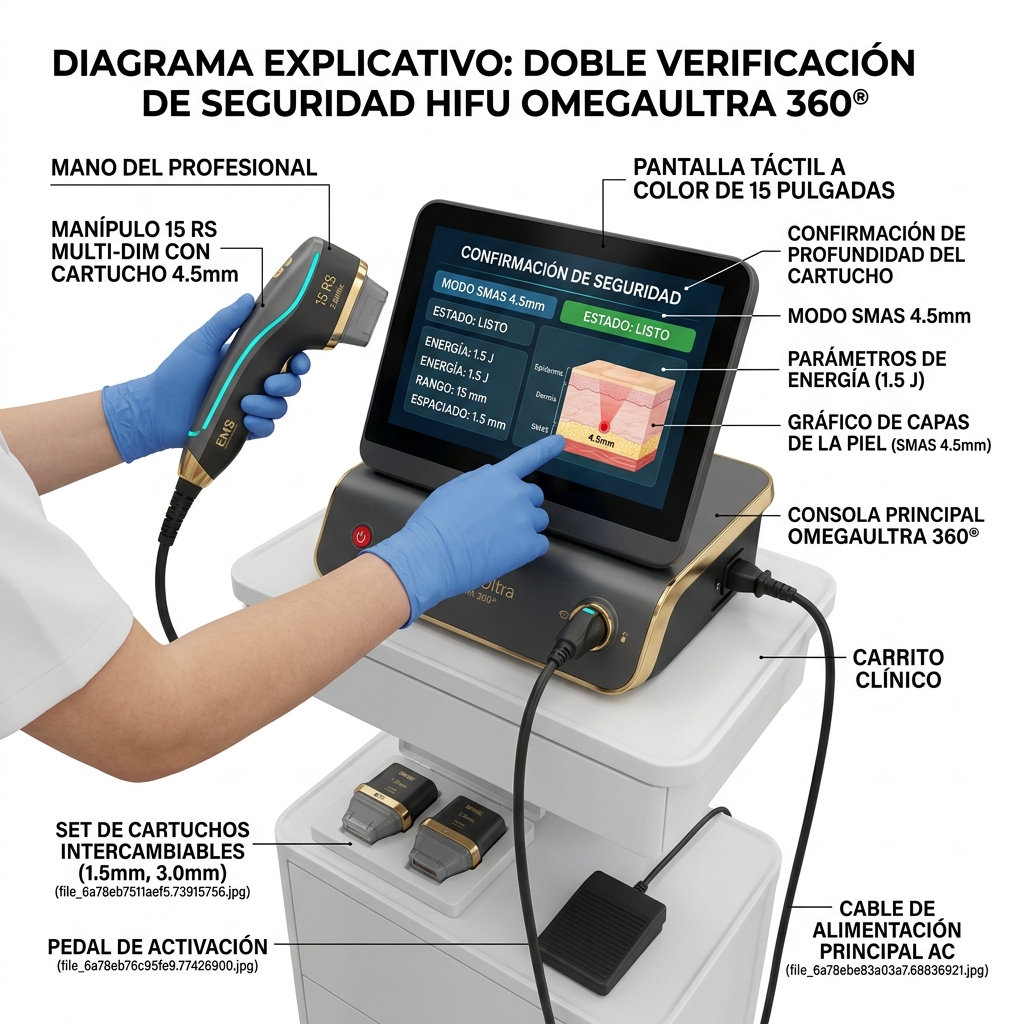

1.7 Protocolo de Verificación Preoperatoria y Montaje del Equipo
El operador clínico deberá llevar a cabo la siguiente secuencia técnica de verificación antes de iniciar la jornada de tratamiento:
-
Emplazamiento y estabilidad física:
- El profesional deberá posicionar la unidad principal sobre una superficie médica nivelada, rígida y seca, manteniendo un espacio libre de al menos 15 cm alrededor de las rejillas de ventilación dorsales para garantizar la disipación térmica.
-
Conexión eléctrica y puesta a tierra:
- Se deberá conectar el cable de alimentación principal al receptáculo IEC C13 posterior del chasis y vincular la clavija NEMA 5-15P directamente a un tomacorriente hospitalario con conexión a tierra efectiva de 110 VAC a 60 Hz, evitando el uso de extensiones o adaptadores múltiples.
-
Acople del pedal y piezas de mano:
- El usuario conectará el terminal del pedal de activación en el puerto posterior rotulado.
- A continuación, se acoplarán los conectores multipin de las piezas de mano correspondientes (Facial, 15 RS, 36 RS o Corporal) en sus respectivas interfaces, asegurando el bloqueo de seguridad mecánico de media vuelta.
-
Instalación de cartuchos y reconocimiento óptico/digital:
- El operador seleccionará el cartucho adecuado según la profundidad requerida, verificando que los pines de contacto dorado no presenten residuos de gel o humedad.
- Se deberá insertar el módulo en el cabezal del manípulo hasta percibir el encastre magnético-mecánico (click).
- La interfaz de la pantalla deberá reconocer automáticamente la profundidad y frecuencia instalada.
-

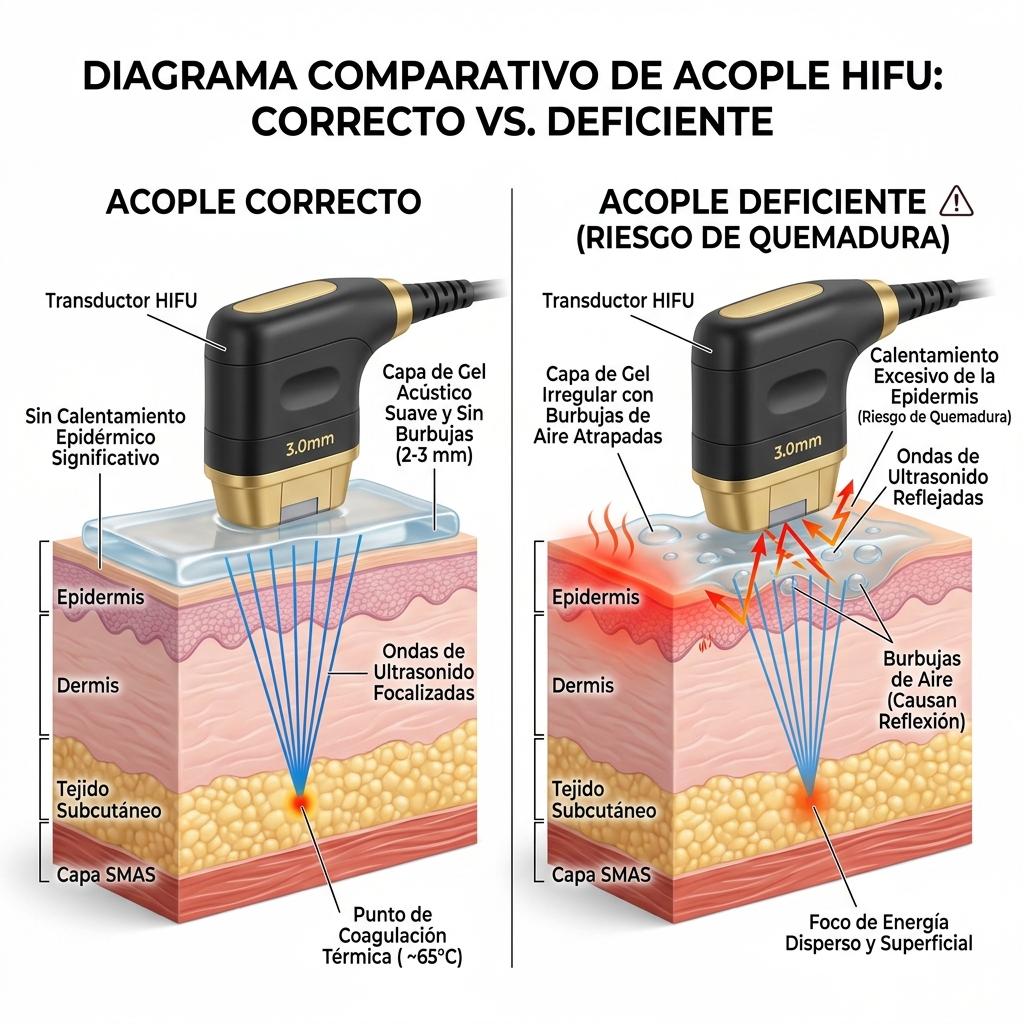

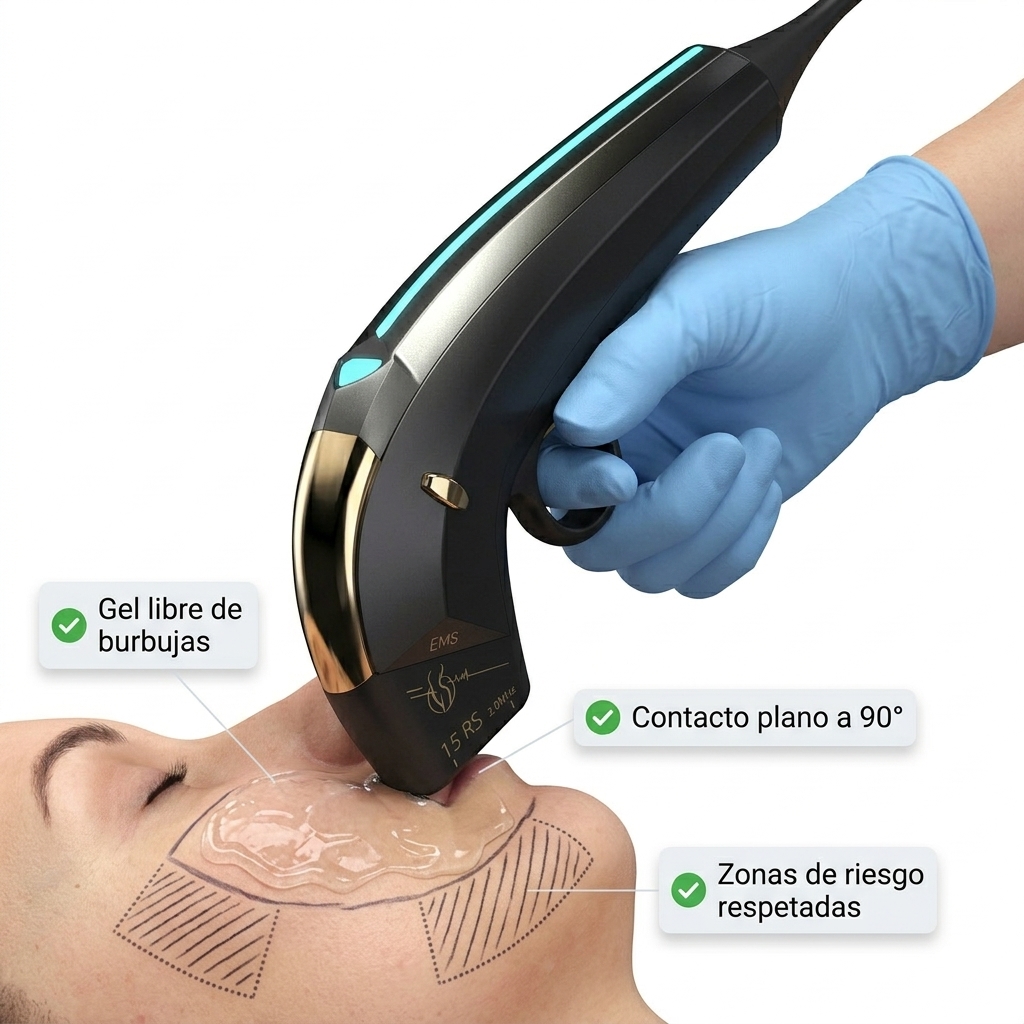

Prueba de disparo en medio de acoplamiento (Check acústico):
- Antes de contactar la piel del paciente, el operador colocará una gota de gel conductor en la membrana del cartucho y ejecutará un pulso de prueba a 0.2 J para verificar la respuesta mecánica de los motores internos y la generación homogénea de la línea de cavitación.
Pregunta de anclaje pedagógico para el asistente de capacitación:
¿Se ha comprobado que el cartucho seleccionado corresponda con el espesor del tejido diana evaluado y que los electrodos de contacto no presenten suciedad antes de aplicar el gel conductor sobre el paciente?
FIGURA 1.11
### 1.7 Protocolo de Verificación Preoperatoria y Montaje del Equipo
Módulo 2
Fundamentación Física, Biofísica Acústica y Sinergia Tecnológica Multidimensional
2. Fundamentación Física, Biofísica Acústica y Sinergia Tecnológica Multidimensional

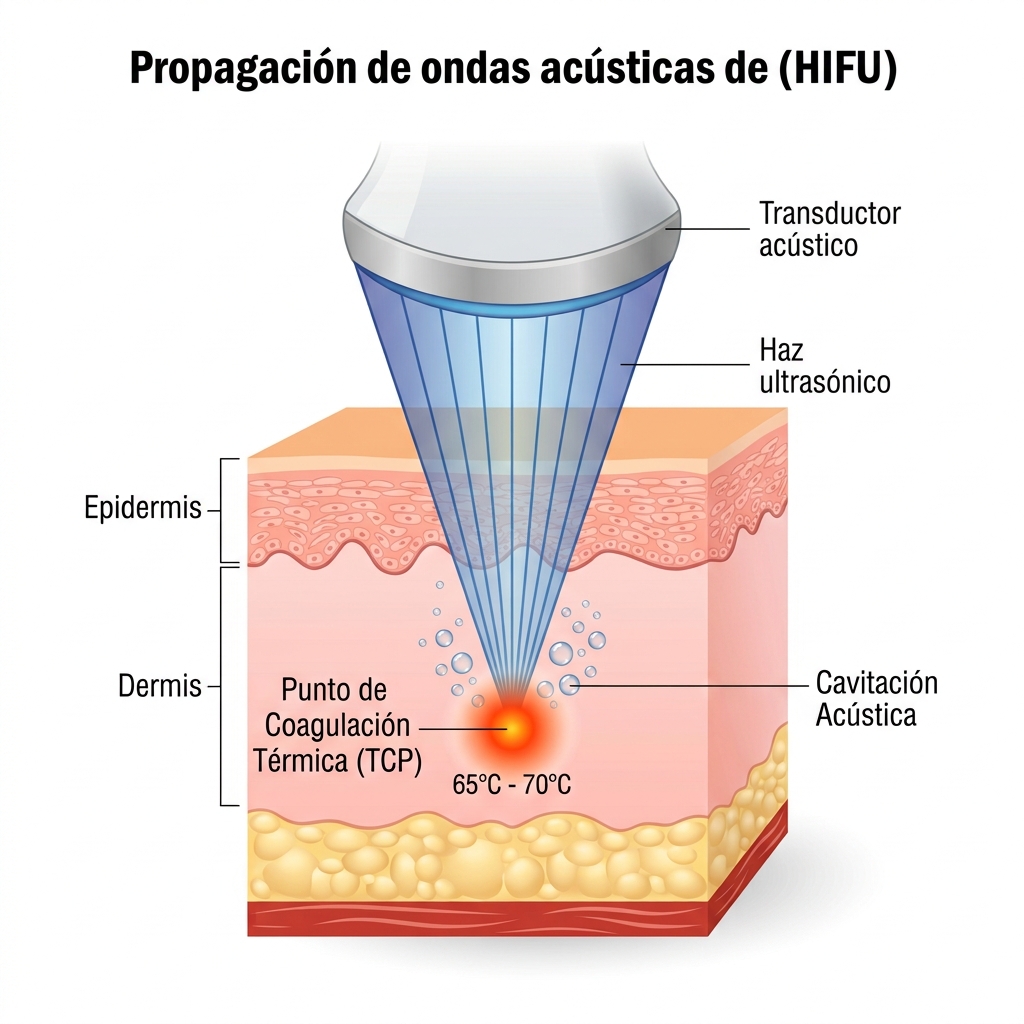

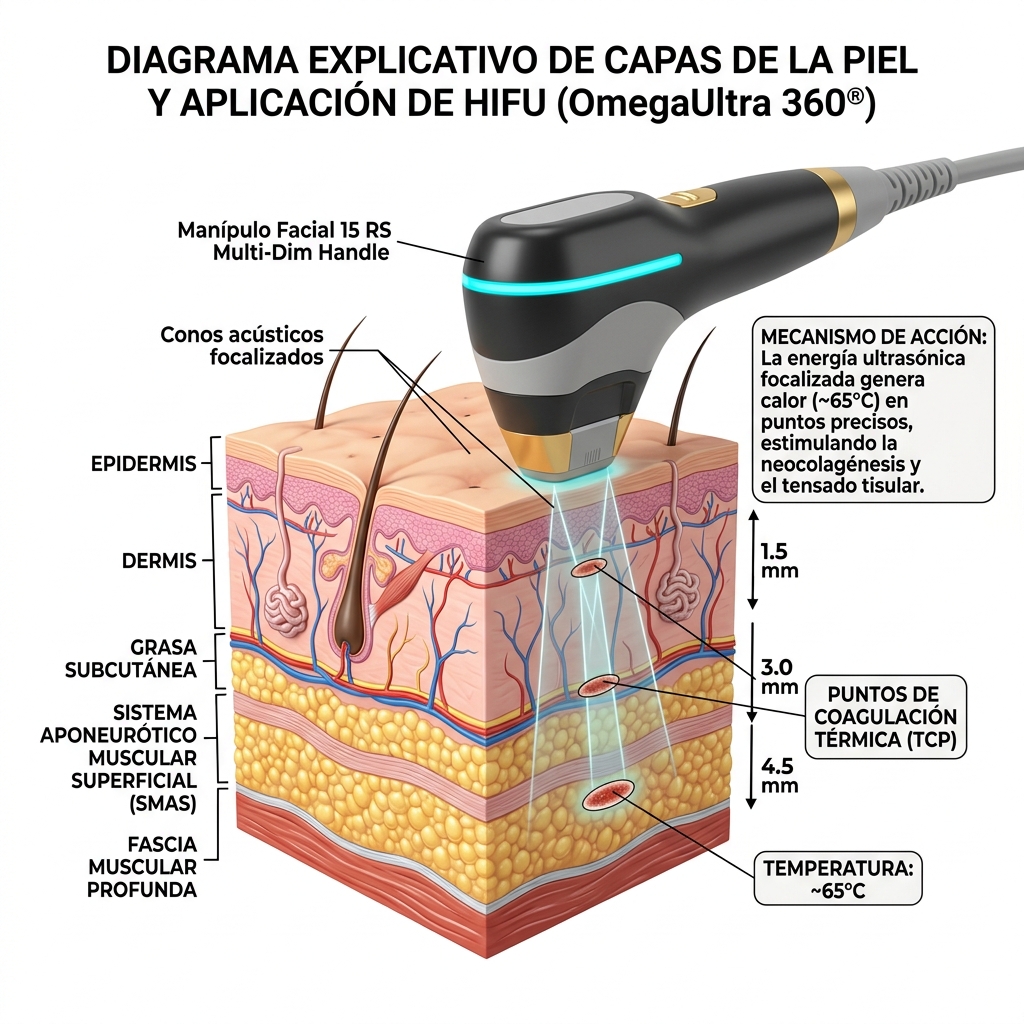

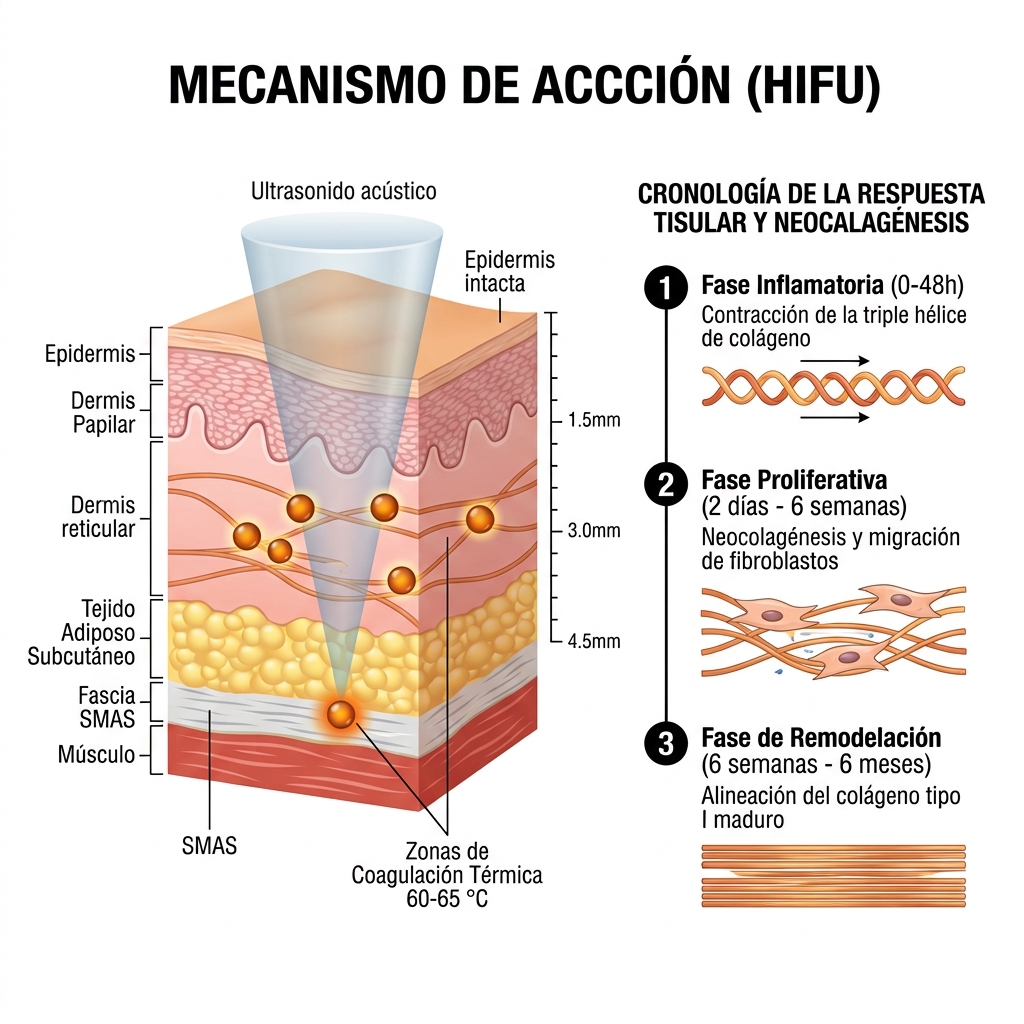

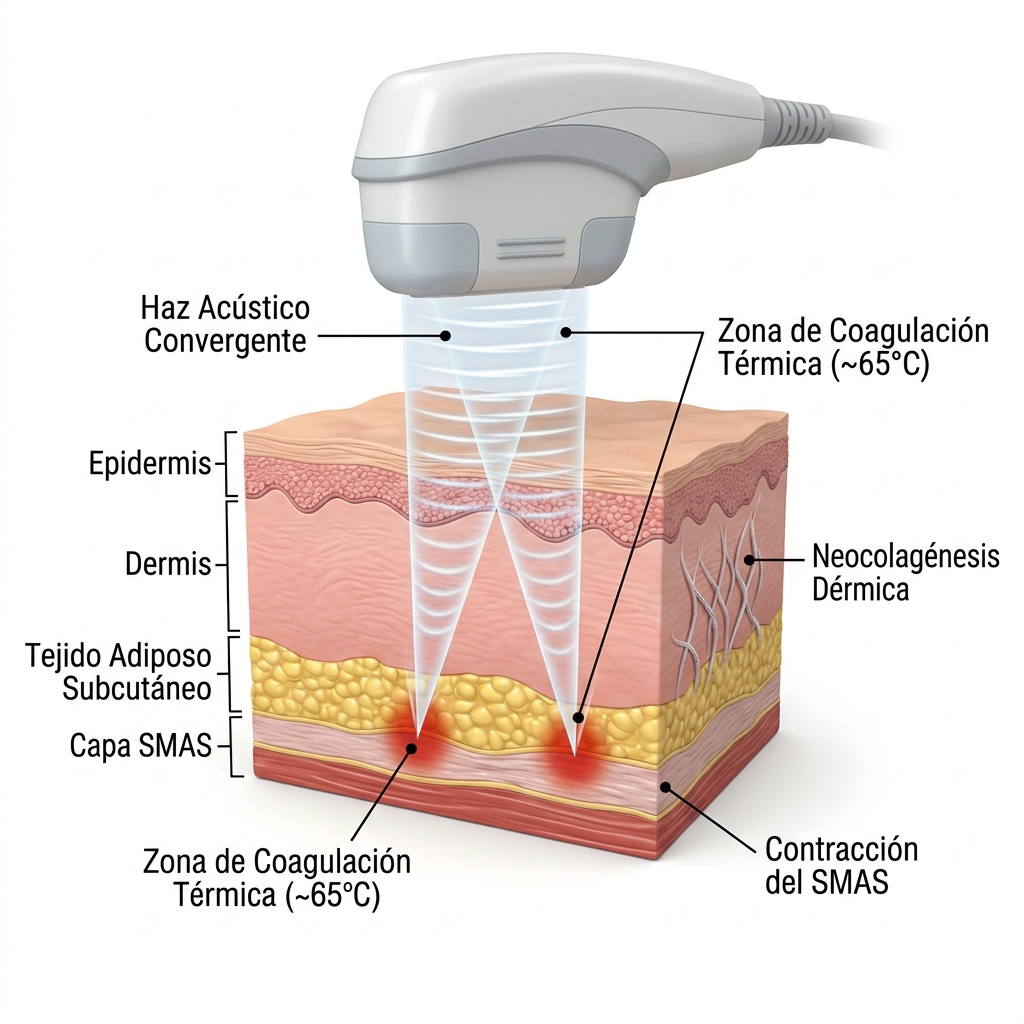

Biofísica del Ultrasonido Focalizado de Alta Intensidad (HIFU y HIFU 25D)
El Ultrasonido Focalizado de Alta Intensidad (HIFU) se fundamenta en la propagación de ondas mecánicas acústicas longitudinales a través de medios biológicos. Dichas ondas oscilan a frecuencias comprendidas entre 2 MHz y 7 MHz en la plataforma OmegaUltra 360®. A diferencia de las emisiones de ultrasonido diagnóstico no focalizado o de baja intensidad, la arquitectura de los transductores piezoeléctricos cerámicos cóncavos permite converger la energía acústica en un volumen geométricamente delimitado denominado punto focal.
Durante el trayecto de propagación transdérmico, la atenuación de la onda se rige por coeficientes de absorción y dispersión propios de cada estrato histológico. Al atravesar la epidermis y la dermis papilar, la baja densidad de potencia del haz desenfocado evita la transferencia calórica lesiva. Sin embargo, al alcanzar el punto de máxima convergencia espacial, la densidad de flujo energético se incrementa exponencialmente, generando una absorción acústica selectiva que transforma la energía cinética vibracional en energía térmica molecular.
Este proceso da lugar a la formación de Puntos de Coagulación Térmica (denominados técnicamente TCP, por sus siglas en inglés Thermal Coagulation Points). Cada TCP constituye una microlesión térmicamente inducida con dimensiones micrométricas que oscilan entre 0.5 mm³ y 1.5 mm³, alcanzando de manera cuasi-instantánea un rango de temperatura controlada de 65°C a 70°C en una fracción temporal inferior a un segundo.
Paralelamente al fenómeno térmico, la biofísica acústica involucra mecanismos no térmicos dominados por la cavitación acústica. Las fluctuaciones cíclicas de alta y baja presión inducen la formación, oscilación y eventual colapso de microburbujas gaseosas en los fluidos intersticiales y citoplasmáticos. Este colapso genera microcorrientes acústicas (acoustic streaming) y fuerzas de cizallamiento biomecánico que alteran transitoriamente la permeabilidad de las membranas celulares diana, potenciando la respuesta biológica sin comprometer la continuidad epidérmica.
FIGURA 2.1
### Biofísica del Ultrasonido Focalizado de Alta Intensidad (HIFU y HIFU 25D)
Propagación Transdérmica Superficial (Baja Densidad de Potencia)
│
▼
Convergencia en Transductor Cóncavo / Lente Acústica
│
▼
Punto Focal Específico (Alta Densidad Energética)
│
┌───────┴───────┐
▼ ▼
Efecto Térmico Cavitación Acústica
(65°C a 70°C) (Microcorrientes y Cizallamiento)
│ │
└───────┬───────┘
▼
Punto de Coagulación Térmica (TCP) DelimitadoMecanismos Celulares de Desnaturalización, Contracción de Colágeno y Cascada de Remodelación
La inducción de un gradiente térmico de 65°C a 70°C dentro del TCP supera el umbral crítico de termoestabilidad de las macromoléculas estructurales dérmicas y fasciales. A nivel subcelular, se desencadena una secuencia cronobiológica estructurada en tres fases fundamentales:

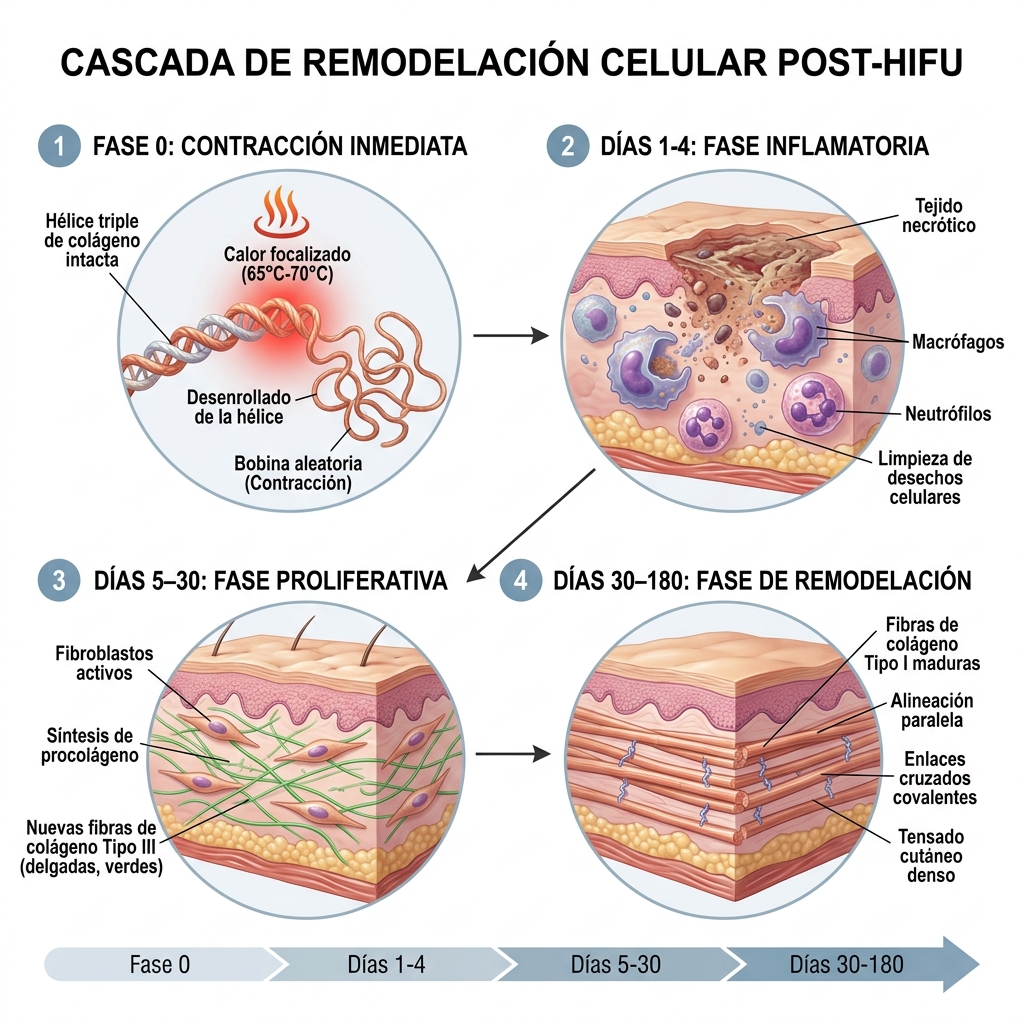

FIGURA 2.2
### Mecanismos Celulares de Desnaturalización, Contracción de Colágeno y Cascada de Remodelación
[TCP: 65°C - 70°C] ──> Desnaturalización de Puentes de Hidrógeno
│
▼
Contracción Inmediata
(Triple Hélice a Ovillo Aleatorio)
│
▼
Cascada Inflamatoria
(Fase 1: Neutrófilos y Macrófagos)
│
▼
Fase Proliferativa / Fibroblástica
(Fase 2: Síntesis de Procolágeno Tipo III)
│
▼
Fase de Remodelación Tisular

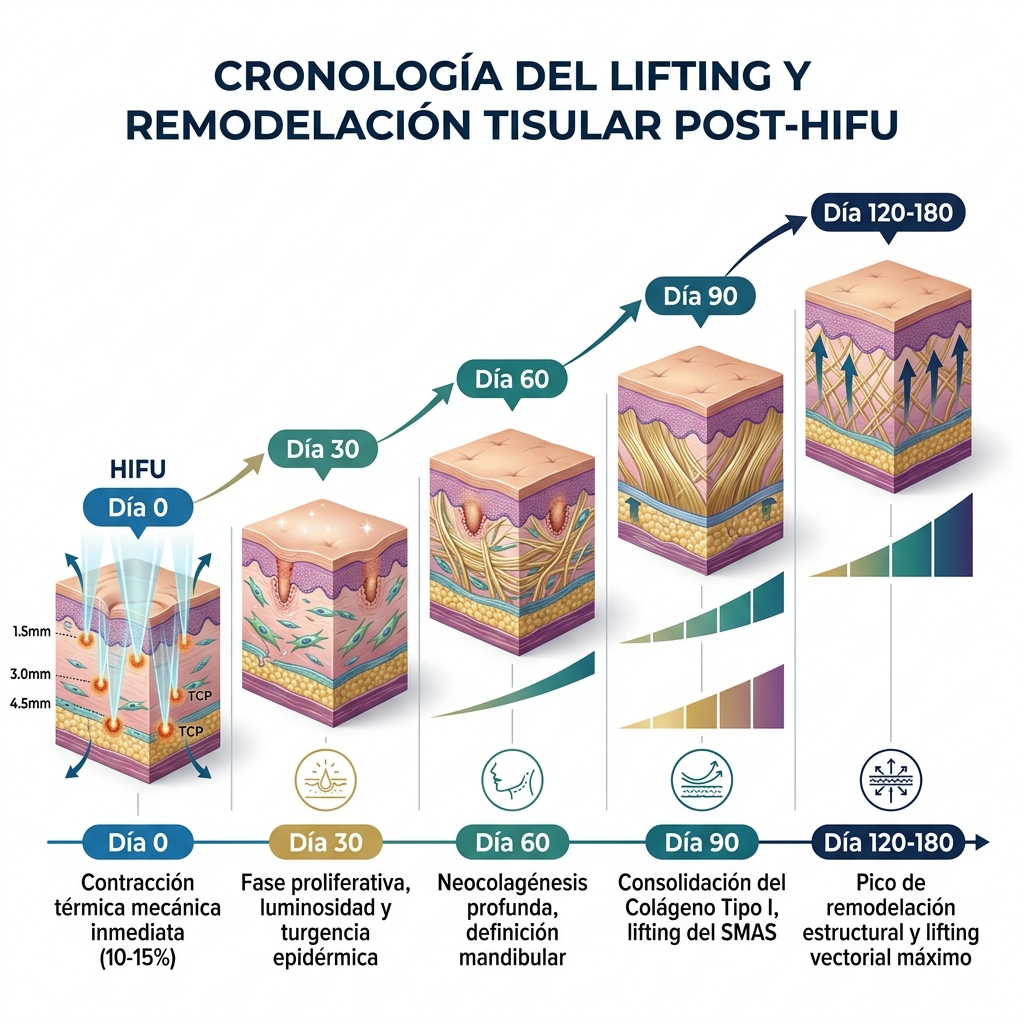

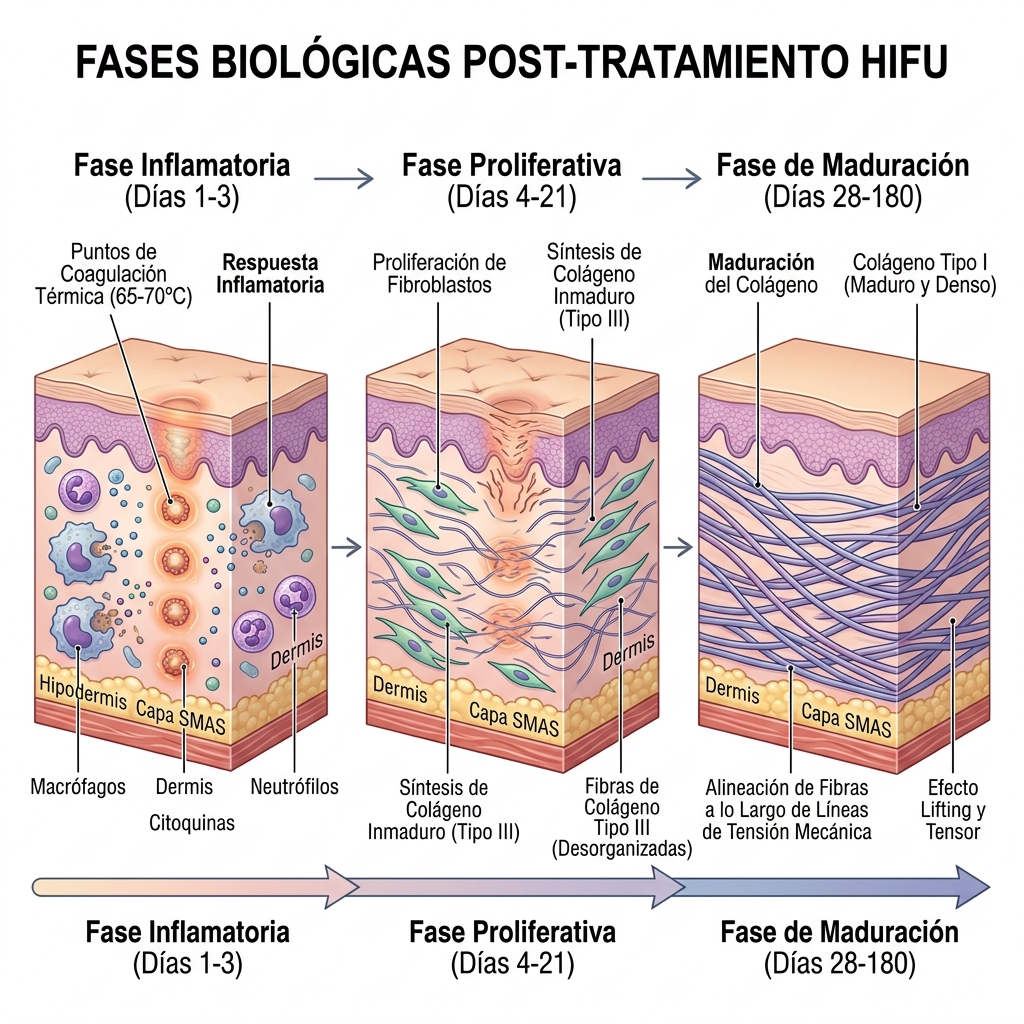

(Fase 3: Transición a Colágeno Tipo I)1. Fase de Desnaturalización y Contracción Mecánica Inmediata (Fase 0 - Intraprocedimiento)
La energía térmica absorbida rompe los enlaces intramoleculares e intermoleculares de hidrógeno que estabilizan la conformación en triple hélice de las moléculas de tropocolágeno. Al desestabilizarse dicha arquitectura, las cadenas polipeptídicas se pliegan sobre sí mismas en una configuración de ovillo aleatorio (random coil). Esta transición conformacional provoca un acortamiento longitudinal inmediato de las fibras colágenas de hasta un tercio de su longitud original, manifestándose clínicamente como un tensado o lifting mecánico perceptible inmediatamente tras la sesión.
2. Fase Inflamatoria Aguda y Quimiotaxis (Días 1 a 4)
La necrosis coagulativa focalizada preserva el tejido circundante intacto, el cual actúa como reservorio celular y vascular. Se liberan mediadores proinflamatorios, citoquinas (interleucina 1-alfa, factor de necrosis tumoral alfa) y factores de crecimiento (TGF-beta 1, PDGF). Los neutrófilos y macrófagos fagocitan los restos celulares y la matriz de colágeno desnaturalizada dentro del micro-núcleo coagulado mediante la activación de metaloproteinases de matriz controladas.
3. Fase Proliferativa y Fibrogénesis Activa (Días 5 a 30)
Bajo el estímulo sostenido del factor de crecimiento transformante beta (TGF-beta), los fibroblastos perilesionales y las células madre mesenquimales adyacentes migran hacia la zona de microcoagulación. Estos fibroblastos activados incrementan la transcripción genética y síntesis de cadenas de procolágeno, depositando inicialmente colágeno inmaduro tipo III y cadenas de tropoelastina amorfa, reestructurando el andamiaje del estroma extracelular.
4. Fase de Maduración y Remodelación Tisular a Largo Plazo (Días 30 a 180)
Se produce la sustitución progresiva del colágeno tipo III por fibras de colágeno maduro tipo I, organizadas en haces paralelos con altos niveles de entrecruzamiento covalente (cross-linking mediado por lisil-oxidasa). Este proceso de neocolagénesis y elastogénesis tardía incrementa la resistencia a la tracción, la viscoelasticidad y la densidad dérmica, consolidando el resultado tensor definitivo entre el tercer y sexto mes posterior al tratamiento.

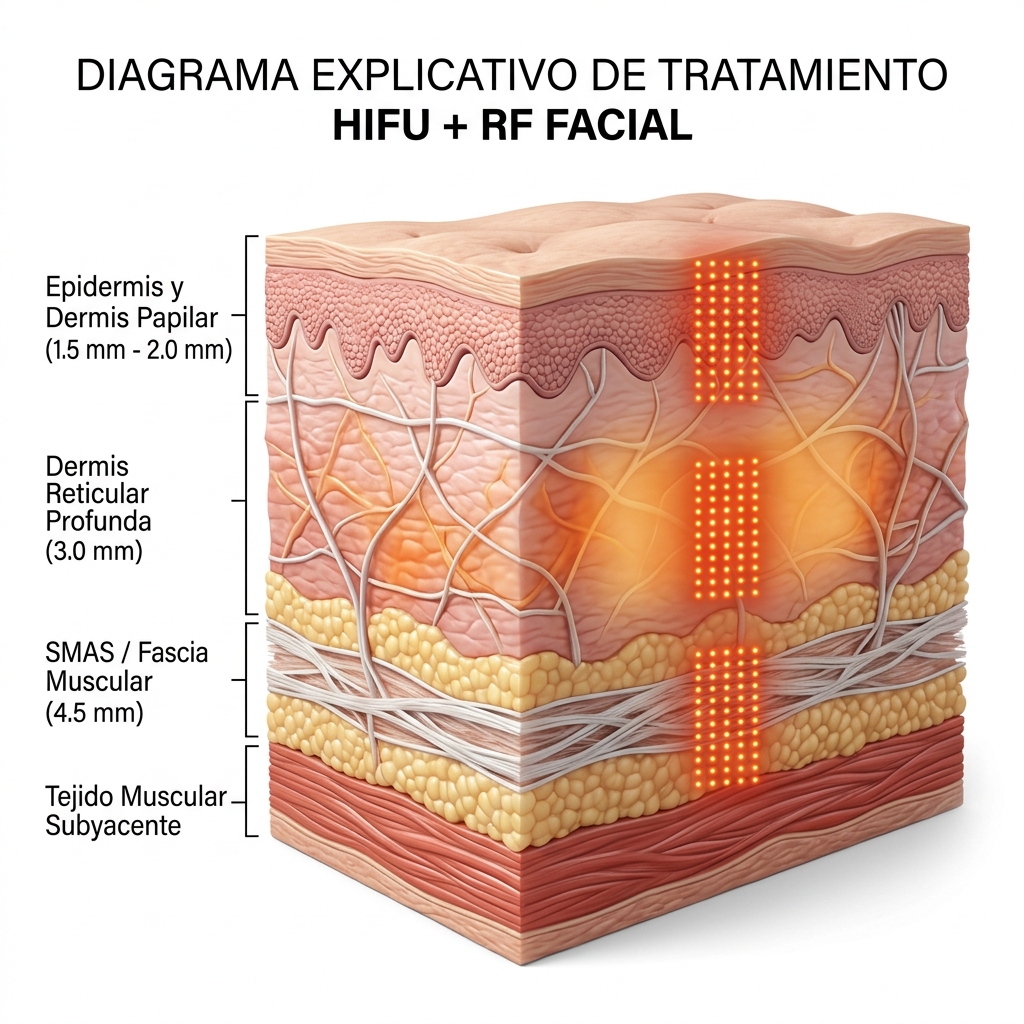

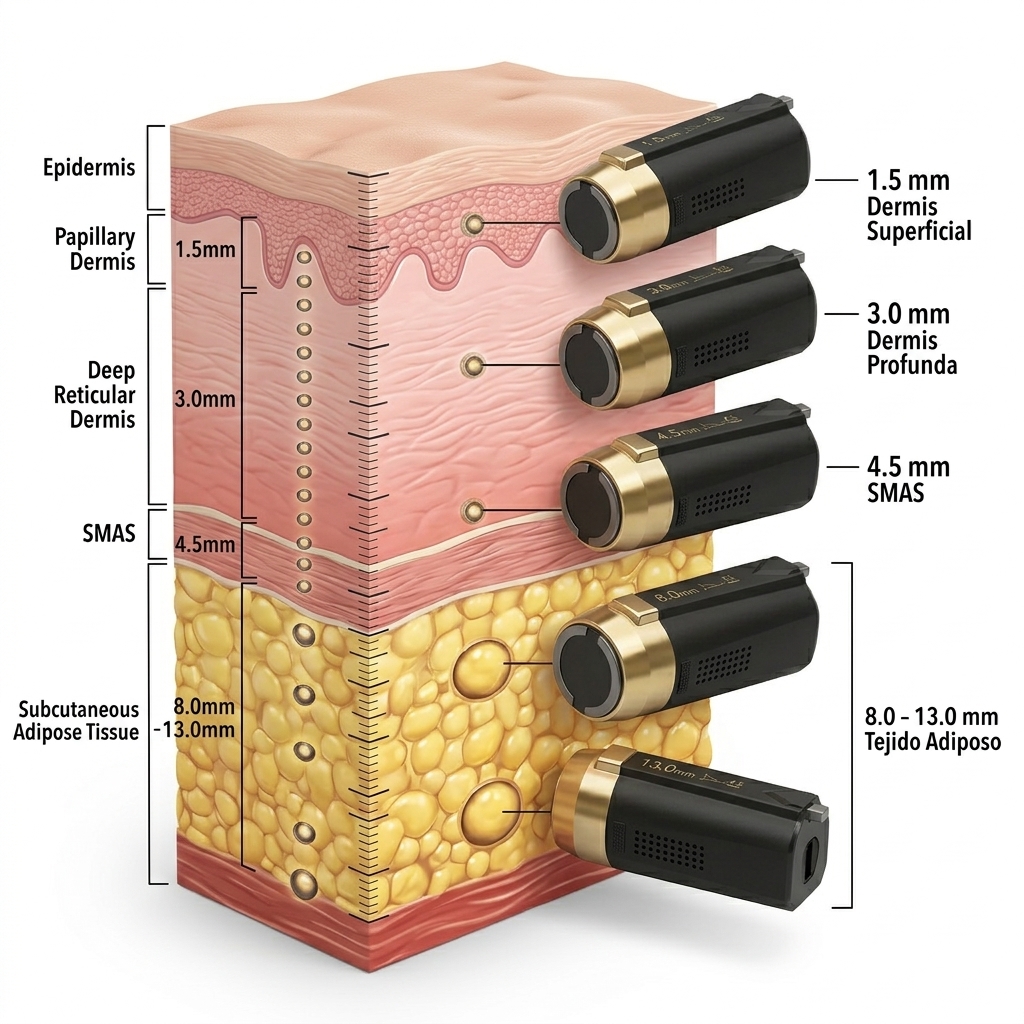

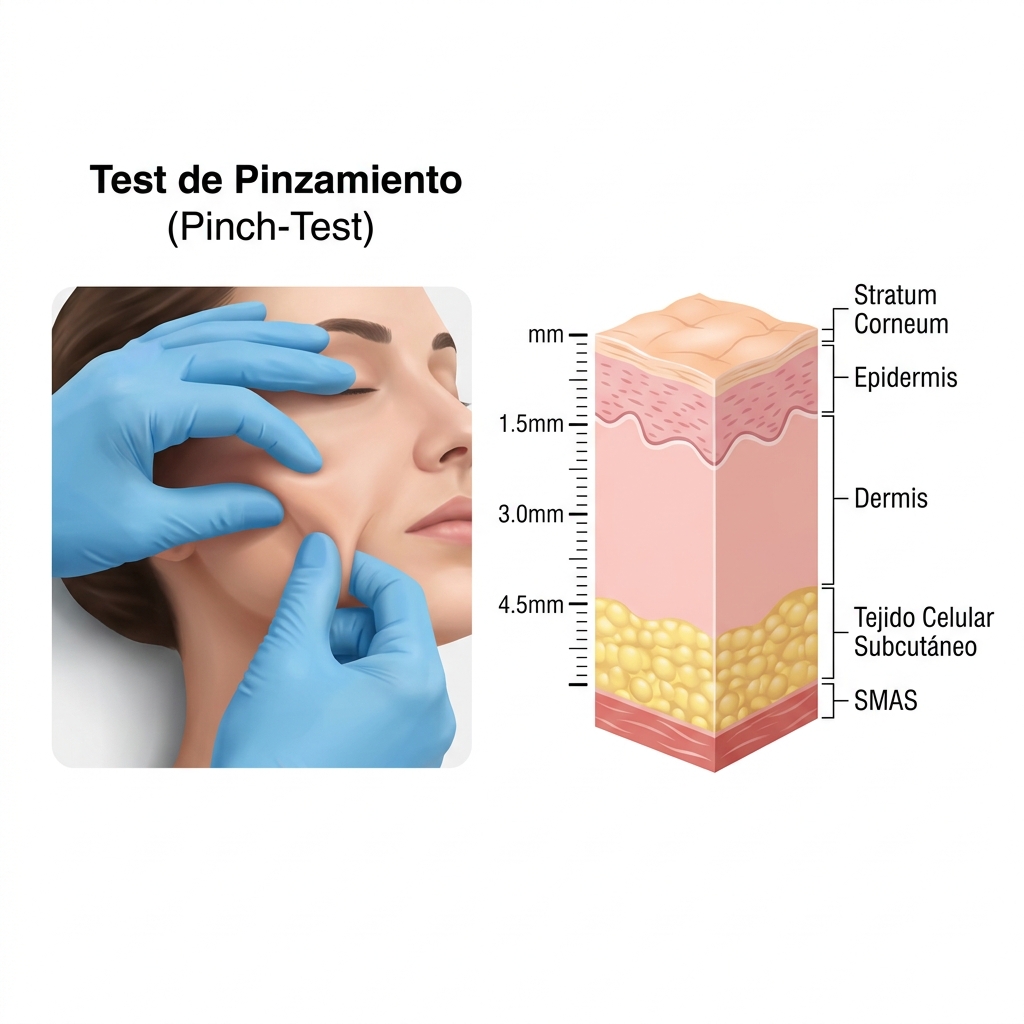

Acción Biomecánica por Profundidad Histológica
El sistema OmegaUltra 360® permite seleccionar transductores calibrados para focalizar la energía en niveles de profundidad tisular anatómica específicos, ajustando la frecuencia ultrasónica y la geometría del cristal piezoeléctrico para optimizar la interacción histológica en cada plano:
Profundidad (mm) Estrato Histológico Mecanismo Primario
─────────────────────────────────────────────────────────────────────────────
1.5 mm ─────────> Dermis Papilar / Reticular Neocolagénesis superficial,
Superior reducción de rítides finas
3.0 mm ─────────> Dermis Reticular Profunda Densificación de matriz
extracelular y compactación
4.5 mm ─────────> Sistema Musculoaponeurótico Contracción tensora fascial,
Superficial (SMAS) anclaje estructural profundo
8.0 - 13.0 mm ──> Tejido Celular Subcutáneo Lisis adipocítica por choque
térmico y apoptosis focal-
Profundidad de 1.5 mm (Frecuencia de 7 MHz):
- Diana Tisular: Dermis papilar y reticular superior.
- Mecanismo Biofísico: La longitud de onda corta concentra los micro-TCP en la transición dermoepidérmica. Provoca el tensado de las redes capilares y estimula la síntesis de colágeno tipo VII y IV en la membrana basal.
- Objetivo Clínico: Atenuación de rítides finas, homogeneización de la textura cutánea, contracción del poro y tratamiento de regiones con dermis adelgazada (frente, párpado inferior y cuello).
-

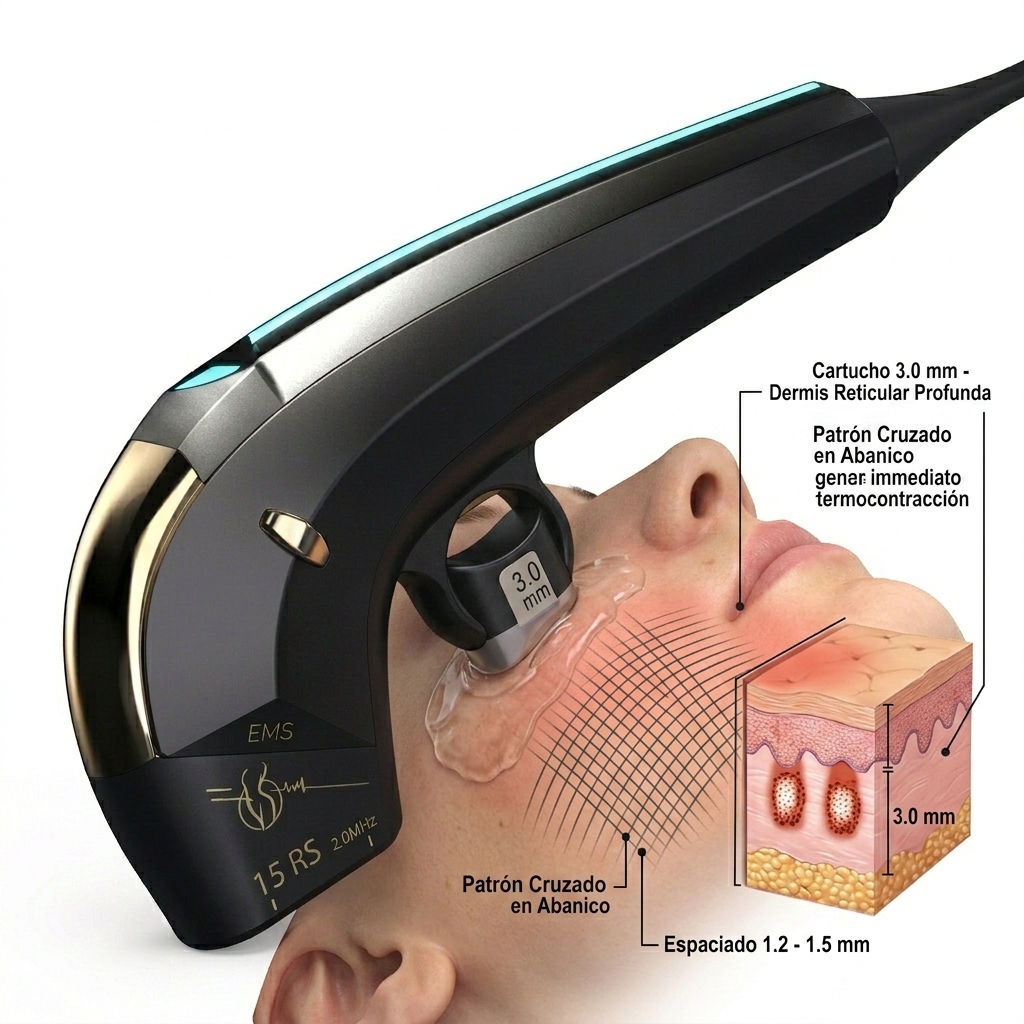

Profundidad de 3.0 mm (Frecuencia de 5.5 MHz a 7 MHz):
- Diana Tisular: Dermis reticular profunda y unión dermo-hipodérmica.
- Mecanismo Biofísico: Genera coagulación térmica en los septos fibrosos interlobulillares y las densas redes de colágeno reticular.
- Objetivo Clínico: Redensificación volumétrica de la piel, restauración de la matriz elástica dérmica y corrección de la flacidez moderada en tercio medio e inferior facial.
-
Profundidad de 4.5 mm (Frecuencia de 4 MHz):
- Diana Tisular: Sistema Musculoaponeurótico Superficial (SMAS) y platisma.
- Mecanismo Biofísico: El SMAS es una red fibroaponeurótica continua rica en colágeno que conecta los músculos de la mímica con la dermis. La coagulación térmica selectiva a 4.5 mm induce una contracción directa de esta fascia, replicando biomecánicamente la tracción vectorial obtenida en la ritidectomía quirúrgica.
- Objetivo Clínico: Reposicionamiento de los compartimentos grasos descendidos, redefinición del reborde mandibular, reducción del vector del surco nasogeniano y elevación del tercio medio facial.
-
Profundidades de 8.0 mm y 13.0 mm (Frecuencia de 2 MHz - Ultrasonido Macrofocalizado Corporal):
FIGURA 2.3 ### Acción Biomecánica por Profundidad Histológica
- Diana Tisular: Tejido Celular Subcutáneo (panículo adiposo hipodérmico profundo).
- Mecanismo Biofísico: El transductor macrofocalizado entrega una densidad volumétrica de energía que eleva la temperatura intra-adipocitaria por encima de los 65°C. Esto desencadena la necrosis coagulativa inmediata de la membrana del adipocito y activa vías de apoptosis celular programada. Los lípidos intracelulares (triglicéridos) liberados son captados por el sistema de macrófagos y transportados a través de las vías linfáticas y vasculares hacia el hígado para su metabolización fisiológica regular, sin generar hiperlipidemia sistémica.
- Objetivo Clínico: Reducción volumétrica de adiposidades localizadas en abdomen, flancos, trocánteres, brazos y zona submentoniana.
Sinergia Tecnológica Multidimensional: HIFU, Radiofrecuencia (RF) y Estimulación Electromuscular (EMS)
La plataforma OmegaUltra 360® integra a través de sus manípulos especializados (tales como el 18D RS y el 36 RS) una arquitectura multimodal que combina el ultrasonido micro/macro focalizado con Radiofrecuencia de 6.78 MHz y Electroestimulación Muscular (EMS). Esta convergencia produce una sinergia termodinámica y biomecánica en los diferentes estratos tisulares:
FIGURA 2.4
### Sinergia Tecnológica Multidimensional: HIFU, Radiofrecuencia (RF) y Estimulación Electromuscular (EMS)
┌────────────────────────────────────────────────────────────────────────┐
│ TERAPIA MULTIDIMENSIONAL INTEGRADA │
├───────────────────┬─────────────────────────────┬──────────────────────┤
│ TECNOLOGÍA │ PROFUNDIDAD DIANA │ EFECTO PRIMARIO │
├───────────────────┼─────────────────────────────┼──────────────────────┤
│ 1. HIFU │ Puntos focales específicos │ Microcoagulación │
│ (2 a 7 MHz) │ (1.5, 3.0, 4.5, 8.0, 13 mm) │ térmica (65°C-70°C) │
├───────────────────┼─────────────────────────────┼──────────────────────┤
│ 2. RF │ Dermis y tejido subdérmico │ Diatermia volumétrica│
│ (6.78 MHz) │ continuo (0.5 a 4.0 mm) │ difusa (42°C-45°C) │
├───────────────────┼─────────────────────────────┼──────────────────────┤
│ 3. EMS │ Vientres musculares faciales│ Despolarización y │
│ (Microcorriente│ y corporales profundos │ tonificación miofascal│
└───────────────────┴─────────────────────────────┴──────────────────────┘Sinergia Térmica: HIFU + Radiofrecuencia (6.78 MHz)
Mientras que el HIFU entrega pulsos discontinuos de calor ablativo focalizado (TCP puntuales a ~65°C), la corriente de Radiofrecuencia de grado médico a 6.78 MHz actúa por oscilación resistiva molecular de alta frecuencia (efecto Joule). La RF eleva la temperatura de todo el volumen dérmico y conectivo circundante a un rango terapéutico continuo de 42°C a 45°C.
Esta diatermia volumétrica reduce la impedancia acústica del tejido diana y homogeneiza el gradiente térmico intersticial. Como resultado, la energía del ultrasonido focalizado penetra con mayor coherencia de fase, disminuyendo la dispersión periférica, reduciendo el disconfort del paciente y optimizando el acortamiento de los septos fibrosos en un área de superficie más amplia.
Sinergia Miofascial: HIFU SMAS + Electroestimulación Muscular (EMS)
La integración de microcorrientes bioeléctricas EMS genera una despolarización controlada de las placas motoras de los grupos musculares subyacentes. Este estímulo induce contracciones tetánicas isotónicas e isométricas repetitivas que restauran el tono basal, incrementan la síntesis de trifosfato de adenosina (ATP) celular y mejoran la microcirculación de retorno.
Al acoplar la contracción del SMAS inducida por el transductor de 4.5 mm con la tonificación activa de las fibras musculares mediante EMS, se restablece el soporte biomecánico estructural en dos capas interdependientes: el andamiaje aponeurótico superficial y la masa muscular profunda.
Verificación Didáctica y Anclaje Conceptual
Durante el desarrollo de la capacitación interactiva o la monitorización del sistema por la Live AI, se deberán plantear las siguientes pausas de validación clínica:
-
¿Por qué la emisión de HIFU a 4.5 mm genera un tensado estructural sin producir quemaduras en la epidermis?
- Respuesta esperada de confirmación: Debido a la naturaleza geométrica convergente del transductor piezoeléctrico, que mantiene una baja densidad de energía en los estratos superficiales y concentra la densidad de flujo térmico únicamente en el punto focal seleccionado (SMAS).
-
¿Cuál es la justificación fisiológica para combinar Radiofrecuencia a 6.78 MHz durante la entrega del ultrasonido focalizado?
- Respuesta esperada de confirmación: La RF induce una diatermia volumétrica continua de 42°C a 45°C en la dermis que reduce la impedancia del tejido, facilitando la propagación acústica y complementando los micro-puntos ablativos puntuales del HIFU con un tensado difuso de toda la matriz extracelular.
Módulo 3
Indicaciones Clínicas, Selección de Pacientes y Objetivos Terapéuticos por Transductor
3. Indicaciones Clínicas, Selección de Pacientes y Objetivos Terapéuticos por Transductor
Fundamentación Anatomo-Clínica del Ultrasonido Focalizado y Criterios Diagnósticos
El sistema OmegaUltra 360® fundamenta su eficacia terapéutica en la focalización de ondas acústicas de alta intensidad (HIFU) que convergen en volúmenes tisulares microscópicos específicos. Esta convergencia genera una elevación térmica instantánea en el punto focal (entre 60 °C y 65 °C), superando el umbral de desnaturalización proteica sin afectar la epidermis ni las estructuras adyacentes fuera del foco acústico.

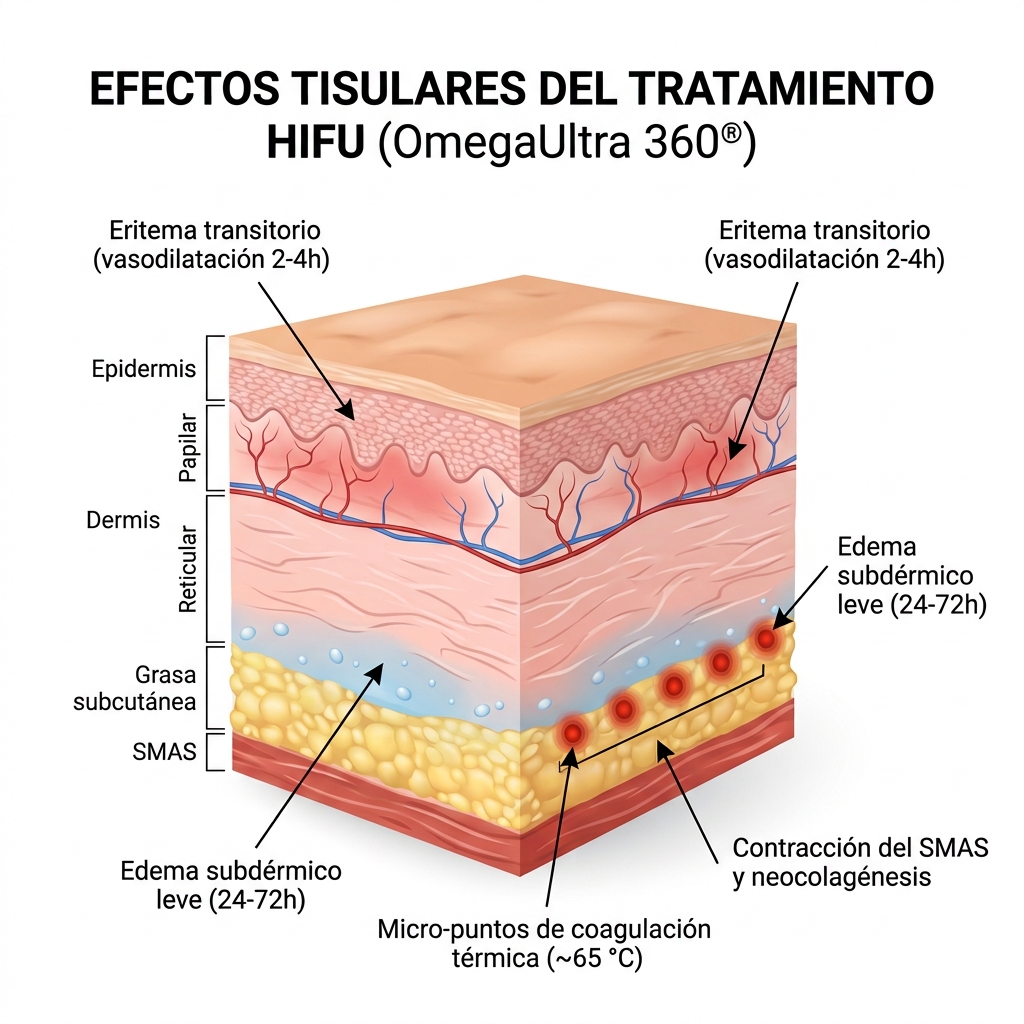

El mecanismo de acción biológico se divide en tres fases secuenciales:
- Fase Inflamatoria Temprana (0 a 48 horas): La formación de Micro Zonas de Coagulación Térmica (TCP) desencadena la liberación de mediadores inflamatorios, citoquinas y factores de crecimiento derivados de plaquetas (PDGF), provocando una contracción inmediata de las triples hélices de colágeno existente por rotura de puentes de hidrógeno.
- Fase Proliferativa (2 días a 6 semanas): Activación y migración de fibroblastos hacia las zonas de microcoagulación, iniciando la síntesis de novo de procolágeno tipo III, ácido hialurónico y proteoglicanos.
- Fase de Remodelación y Maduración (6 semanas a 6 meses): Sustitución progresiva del colágeno tipo III por fibras maduras de colágeno tipo I organizadas paralelamente a las líneas de tensión mecánica, restaurando la elasticidad cutánea, la densidad dérmica y el anclaje biomecánico del Sistema Músculo-Aponeurótico Superficial (SMAS).
[Transmisor HIFU] ---> Emisión Acústica Convergente
│
▼
[Zona Epidérmica Intacta (Atérmica)]
│
▼
[Foco Focalizado: 60 °C - 65 °C (TCP)] ---> Desnaturalización
│
▼
[Neocolagénesis y Remodelación SMAS/Dermis]La interacción del ultrasonido microfocalizado en el tejido facial se complementa, en los cartuchos faciales especializados, con la integración híbrida de Radiofrecuencia (RF a 6.78 MHz) y Electroestimulación Muscular (EMS). Mientras que el haz ultrasónico genera puntos de anclaje profundo, la radiofrecuencia calienta volumétricamente la dermis papilar y reticular superficial, y la corriente EMS promueve la tonificación muscular y el drenaje linfático intersticial. En el tejido corporal, el ultrasonido macrofocalizado induce la lipólisis coagulativa directa del adipocito con posterior fagocitosis macrofágica de los lípidos libres.
FIGURA 3.1
### Fundamentación Anatomo-Clínica del Ultrasonido Focalizado y Criterios Diagnósticos
Indicaciones Clínicas Aprobadas en Región Facial y Cervical
El profesional médico deberá evaluar y delimitar las zonas de tratamiento facial considerando los siguientes vectores de tracción y objetivos tisulares:
FIGURA 3.2
### Indicaciones Clínicas Aprobadas en Región Facial y Cervical
- Lifting No Invasivo y Tensado Cutáneo Global: Reestructuración de la arquitectura conectiva del tercio medio e inferior del rostro mediante anclaje en el SMAS y redensificación de la dermis profunda.
- Definición del Reborde Mandibular y Óvalo Facial: Corrección del descolgamiento en el área de la línea mandibular (jowls) mediante retracción del platisma superior y compactación del tejido conectivo subcutáneo.
- Reducción de Adiposidad Submentoniana (Doble Mentón / Papada): Destrucción térmica del panículo adiposo submentoniano redundante asociada a la retracción de la fascia superficial del cuello.
- Atenuación de Arrugas Periorbiculares y Elevación de la Cola de la Ceja: Redensificación de la dermis periocular delgada, reducción de las líneas perioculares dinámicas y tensado del músculo orbicular superior para apertura de la mirada.
- Atenuación del Código de Barras Peribucal y Surcos Nasogenianos: Estimulación dérmica en plano subepidérmico y reticular para suavizar rítides verticales periorales y elevar el cojinete graso malar descendido.
- Tratamiento de Líneas Frontales: Compactación dérmica frontal respetando los márgenes de seguridad nerviosa supraciliar.
- Rejuvenecimiento de Cuello y Escote: Tensado del platisma cervical para revertir las bandas horizontales de colapso cutáneo y redensificación de la dermis del escote con fotodaño actínico.
- Tensado Cutáneo en Dorso de Manos: Estimulación de colágeno dérmico para reducir la atrofia cutánea y la visibilidad de estructuras vasculares subyacentes.
Indicaciones Clínicas Aprobadas en Región Corporal
El abordaje corporal con ultrasonido macrofocalizado está orientado a la reducción panicular localizada y el tensado de grandes extensiones cutáneas:
FIGURA 3.3
### Indicaciones Clínicas Aprobadas en Región Corporal

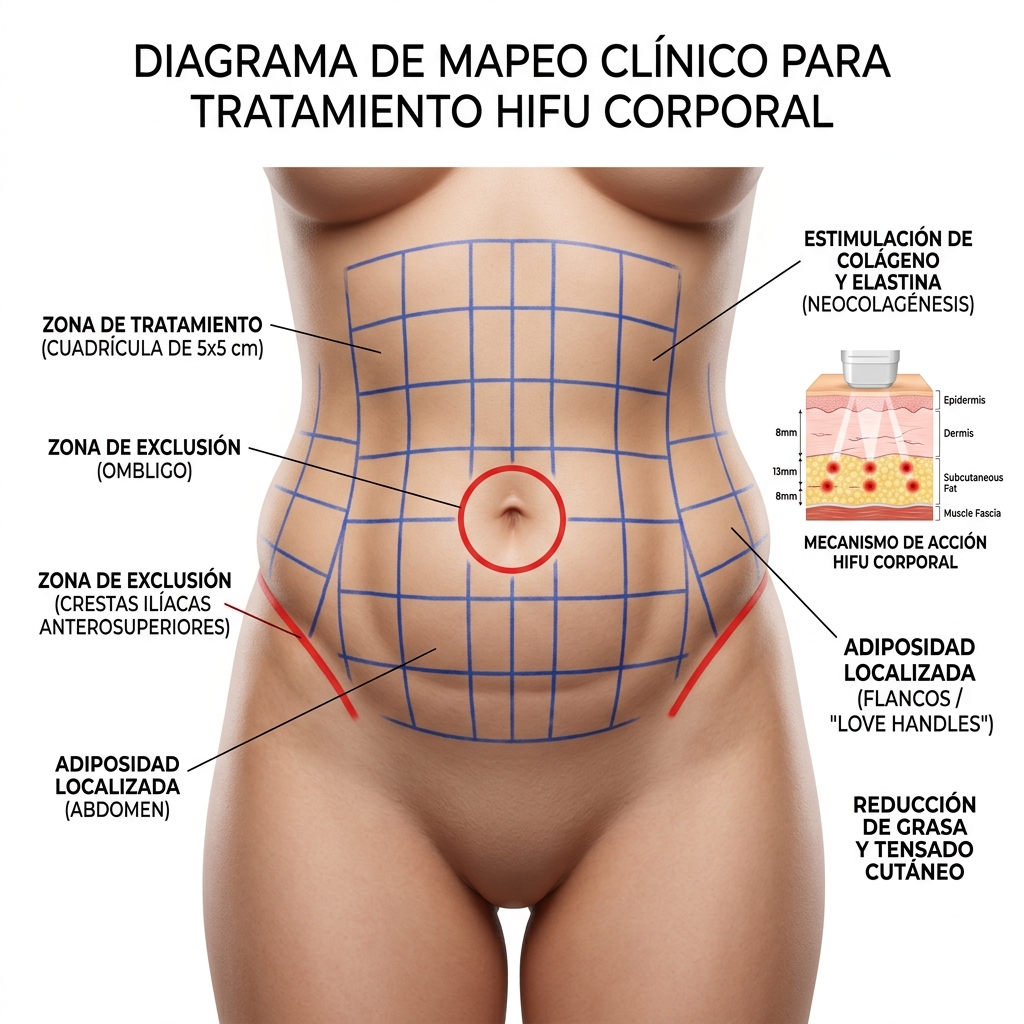

- Abdomen y Flancos: Reducción del grosor graso subcutáneo y retensado de la fascia superficial abdominal postparto o tras pérdidas ponderales.
- Región Braquial (Alas de Murciélago): Compactación dérmica y del tabique fibroso en la cara interna del brazo para corregir la ptosis tisular.
- Región Aductora y Trocantérica: Tratamiento de la flacidez y cúmulos adiposos en la cara interna del muslo y cartucheras.
- Grasa Subglútea y Pliegue del Sujetador: Remodelación del contorno subescapular y delimitación del surco infraglúteo.
- Paniculopatía Edemato-Fibroesclerótica (Celulitis): Reorganización de los septos fibrosos verticales y compactación del tejido celular subcutáneo en grados I, II y III.
Criterios de Selección, Diagnóstico y Fototipos

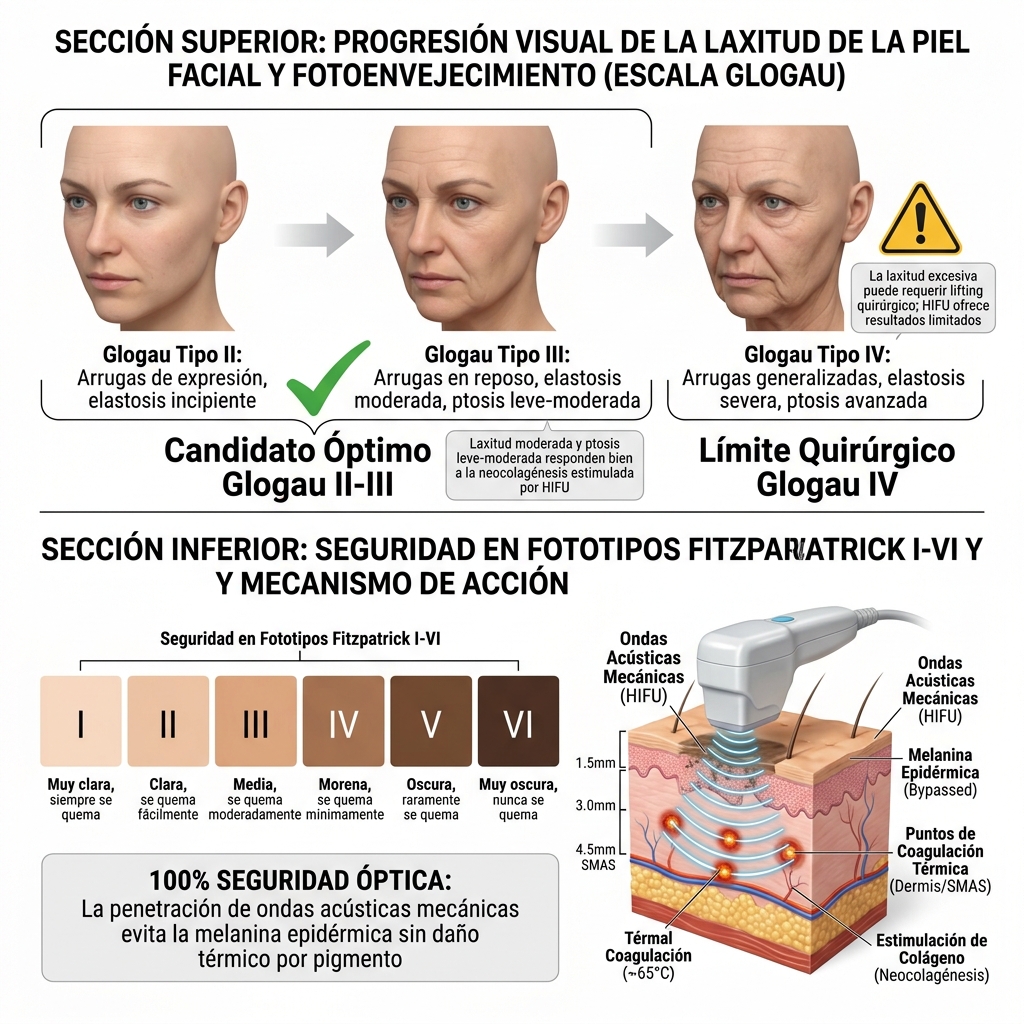

1. Evaluación del Grado de Ptosis Cutánea y Fotoenvejecimiento (Escalas de Glogau y Fitzpatrick)
FIGURA 3.4
#### 1. Evaluación del Grado de Ptosis Cutánea y Fotoenvejecimiento (Escalas de Glogau y Fitzpatrick)
- Candidato Óptimo (Glogau Tipo II y III):
- Pacientes con fotoenvejecimiento moderado a avanzado, arrugas visibles en movimiento y reposo inicial, laxitud cutánea leve a moderada en tercio inferior y reborde mandibular, y ptosis incipiente del tejido malar.
- Respuesta clínica excelente: Gran capacidad de regeneración fibroblástica y anclaje tisular no quirúrgico.
- Límite Terapéutico y Caso Quirúrgico (Glogau Tipo IV):
- Pacientes con laxitud tisular severa, ptosis marcada del SMAS con caída estructural masiva de cojinetes grasos, redundancia cutánea extrema y elastosis solar profunda.
- Criterio clínico: El profesional deberá informar que el HIFU no sustituye a la ritidectomía quirúrgica (facelift) en estos casos, aunque puede emplearse como coadyuvante preoperatorio o en pacientes con contraindicación quirúrgica formal.
- Aptitud por Fototipo Cutáneo (Fitzpatrick I al VI):
- La energía ultrasónica no interactúa con la melanina epidérmica al ser una onda mecánica y no lumínica. La focalización subdérmica preserva intacta la capa basal pigmentaria, permitiendo tratar con absoluta seguridad fototipos altos (Fitzpatrick IV, V y VI) sin riesgo de quemadura superficial o hiperpigmentación postinflamatoria (HPI).

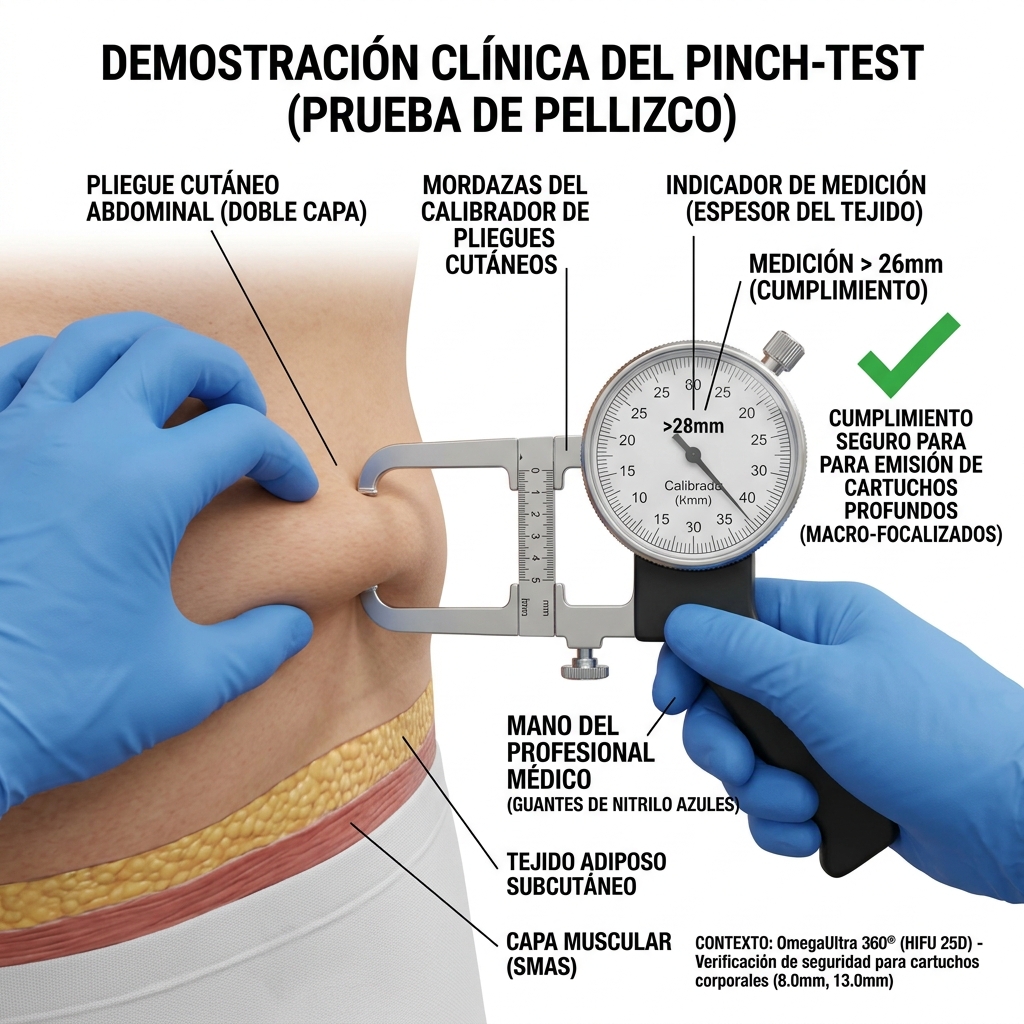

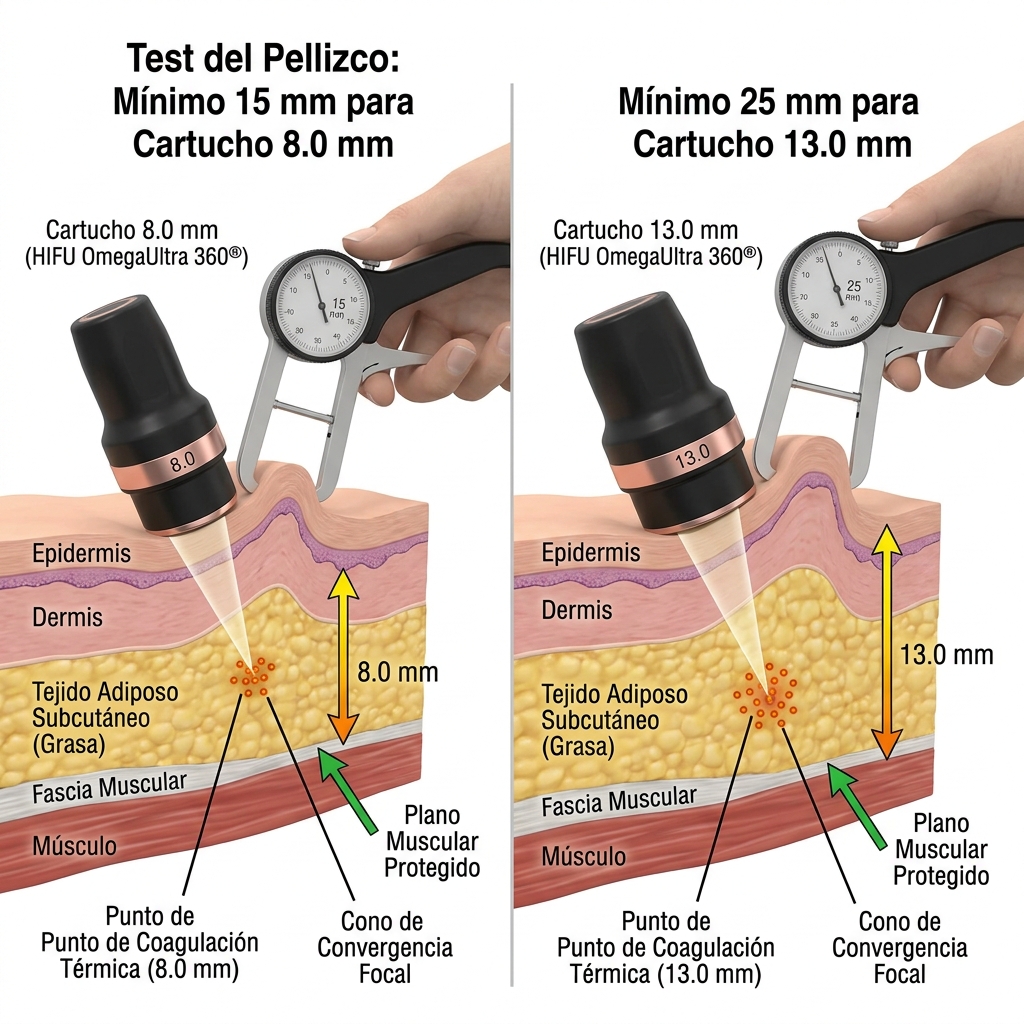

2. Criterios de Grosor del Panículo Adiposo Corporal (Test del Pellizco)
El uso de los transductores corporales profundos exige una verificación milimétrica del grosor graso:
FIGURA 3.5
#### 2. Criterios de Grosor del Panículo Adiposo Corporal (Test del Pellizco)
- Evaluación para Transductor de 8.0 mm: Se deberá verificar un pellizco cutáneo (pinch test) mínimo de 15 mm en la zona diana para garantizar que el foco ultrasónico converja estrictamente en el tejido adiposo subcutáneo y no lesione fascias musculares profundas.
- Evaluación para Transductor de 13.0 mm: Se deberá constatar un pellizco cutáneo mínimo de 25 mm de espesor graso libre de masa muscular subyacente.
Mapeo de Objetivos Terapéuticos por Cartucho y Profundidad
Transductores Faciales Microfocalizados Híbridos (HIFU + RF / EMS)
(Referencia Visual: file_6a78eb75d24833.16969770.jpg)
FIGURA 3.6
#### Transductores Faciales Microfocalizados Híbridos (HIFU + RF / EMS)
- Cartucho 1.5 mm (5.5 MHz):
- Capa Diana: Dermis papilar y reticular superficial.
- Objetivo Terapéutico: Neocolagénesis superficial, cierre de poros dilatados, atenuación de líneas finas peribucales, frontales y optimización de la textura cutánea global.
- Cartucho 2.0 mm (5.5 MHz / Diseño de Precisión):
- Capa Diana: Dermis reticular media y lecho conectivo periorbitario.
- Objetivo Terapéutico: Atenuación de arrugas perioculares ("patas de gallo"), elevación palpebral no quirúrgica y tratamiento de zonas anatómicas con escaso espesor dérmico.
- Cartucho 3.0 mm (5.5 MHz):
- Capa Diana: Dermis reticular profunda y tejido celular subcutáneo superior.
- Objetivo Terapéutico: Compactación del tejido conectivo, remodelación de colágeno profundo, soporte estructural del tercio medio y tratamiento de la dermis en cuello y escote.
- Cartucho 4.5 mm (4.0 MHz):
- Capa Diana: Sistema Músculo-Aponeurótico Superficial (SMAS) y platisma cervical.
- Objetivo Terapéutico: Anclaje mecánico fascial, tracción de vectores antigravitatorios, redefinición del ángulo cervicomandibular y lifting estructural.
Transductores Corporales Macrofocalizados
(Referencia Visual: file_6a78eb7988f2a4.56864699.jpg)
FIGURA 3.7
#### Transductores Corporales Macrofocalizados
- Cartucho 6.0 mm (4.0 MHz / Perfil Intermedio):
- Capa Diana: Panículo adiposo superficial y dermis reticular profunda corporal.
- Objetivo Terapéutico: Submentón voluminoso, grasa preaxilar y tensado en cara interna de brazos con panículo reducido.
- Cartucho 8.0 mm (4.0 MHz):
- Capa Diana: Tejido adiposo subcutáneo intermedio.
- Objetivo Terapéutico: Reducción de grasa localizada en flancos, brazos, cara interna de muslos y remodelación de celulitis fibrótica.
- Cartucho 13.0 mm (4.0 MHz):
- Capa Diana: Tejido celular subcutáneo profundo.
- Objetivo Terapéutico: Lipoclasia térmica masiva en abdomen, cartucheras y zona glútea, logrando reducción volumétrica en depósitos adiposos compactos.

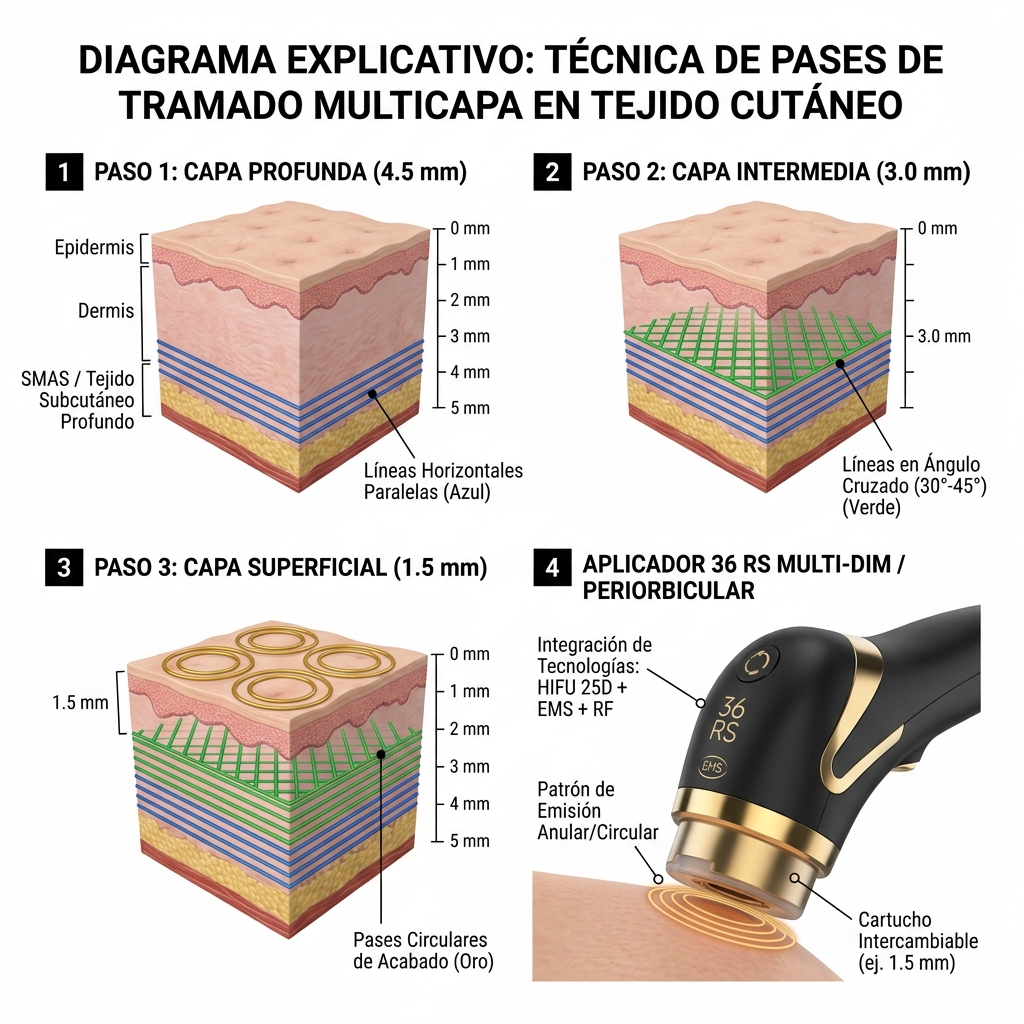

Protocolo de Planificación Secuencial Multicapa Facial
El abordaje facial sistemático con OmegaUltra 360® se deberá ejecutar bajo una estrategia multicapa descendente en profundidad focal (de profundo a superficial), asegurando primero el anclaje estructural para luego compactar las capas dérmicas:
[Nivel 1: SMAS / Platisma] ---> Cartucho 4.5 mm (Anclaje Biomecánico)
│
▼
[Nivel 2: Dermis Profunda] ---> Cartucho 3.0 mm (Soporte y Tracción)
│
▼
[Nivel 3: Dermis Superficial] ---> Cartuchos 2.0 mm / 1.5 mm (Tensado y Textura)Paso 1: Anclaje del Plano SMAS (Cartucho 4.5 mm)
- Contexto Previo: Piel desinfectada, marcada mediante cuadrículas vectoriales respetando las zonas de exclusión nerviosa (trayecto del nervio marginal de la mandíbula y nervio facial temporal), con gel de acoplamiento ecográfico transparente aplicado uniformemente.

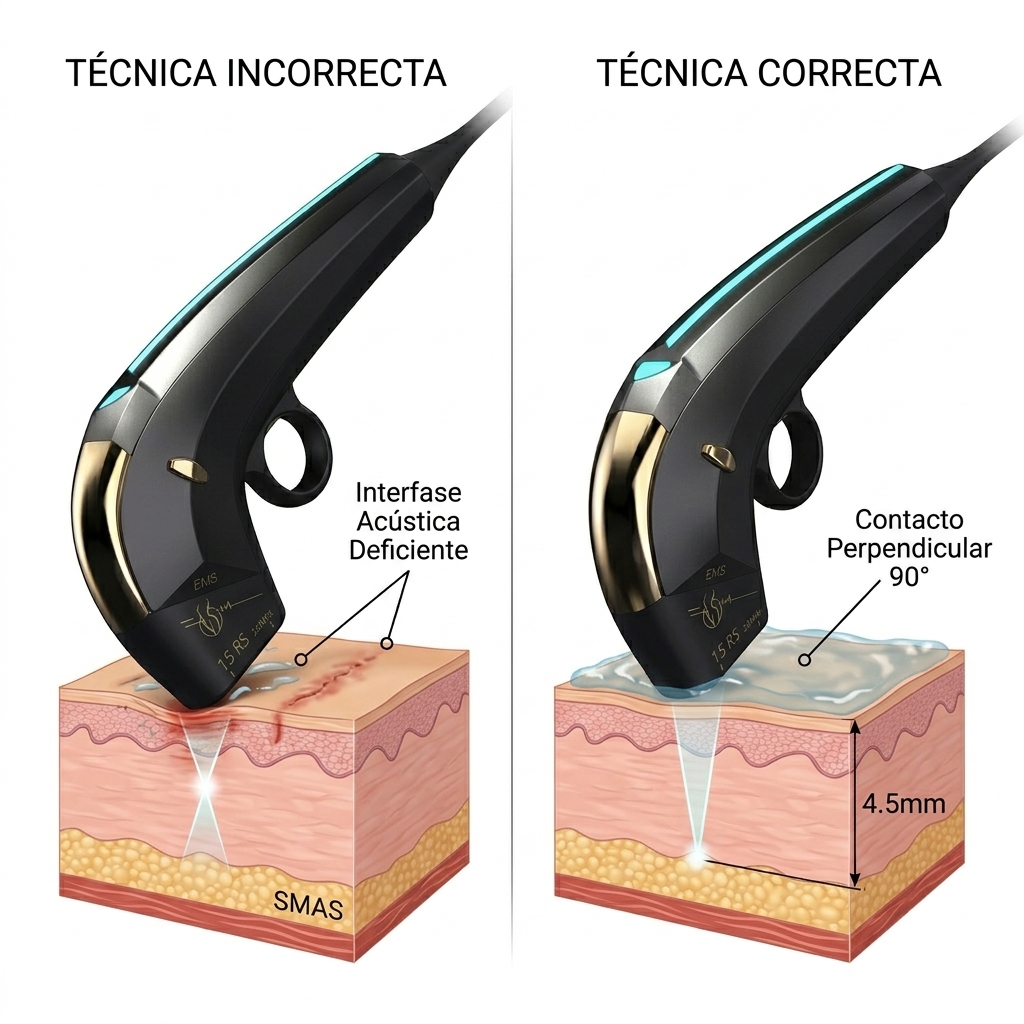

- Maniobra Clínica: El operador colocará el transductor perpendicular a la superficie cutánea en ángulo de 90°, ejerciendo una presión de contacto media-firme constante. Se dispararán líneas paralelas ascendentes a lo largo de las ramas mandibulares, el músculo masetero y los vectores cigomáticos hacia el trago auricular.
- Justificación Fisiopatológica: El haz ultrasónico a 4.5 mm alcanza la aponeurosis del SMAS, provocando una contracción térmica inmediata de la fascia que tracciona los cojinetes grasos y la musculatura facial hacia el punto de anclaje anatómico.
- Checkpoint Clínico: El paciente experimentará una sensación de calor profundo y vibración mecánica transitoria sobre el periostio. No deberá observarse eritema severo inmediato en la epidermis superficial.
Pregunta de anclaje para el asistente virtual: ¿Ha confirmado el operador la ausencia de disparos sobre el reborde óseo mandibular directo para proteger la rama marginal del nervio facial antes de continuar con el cartucho dérmico?

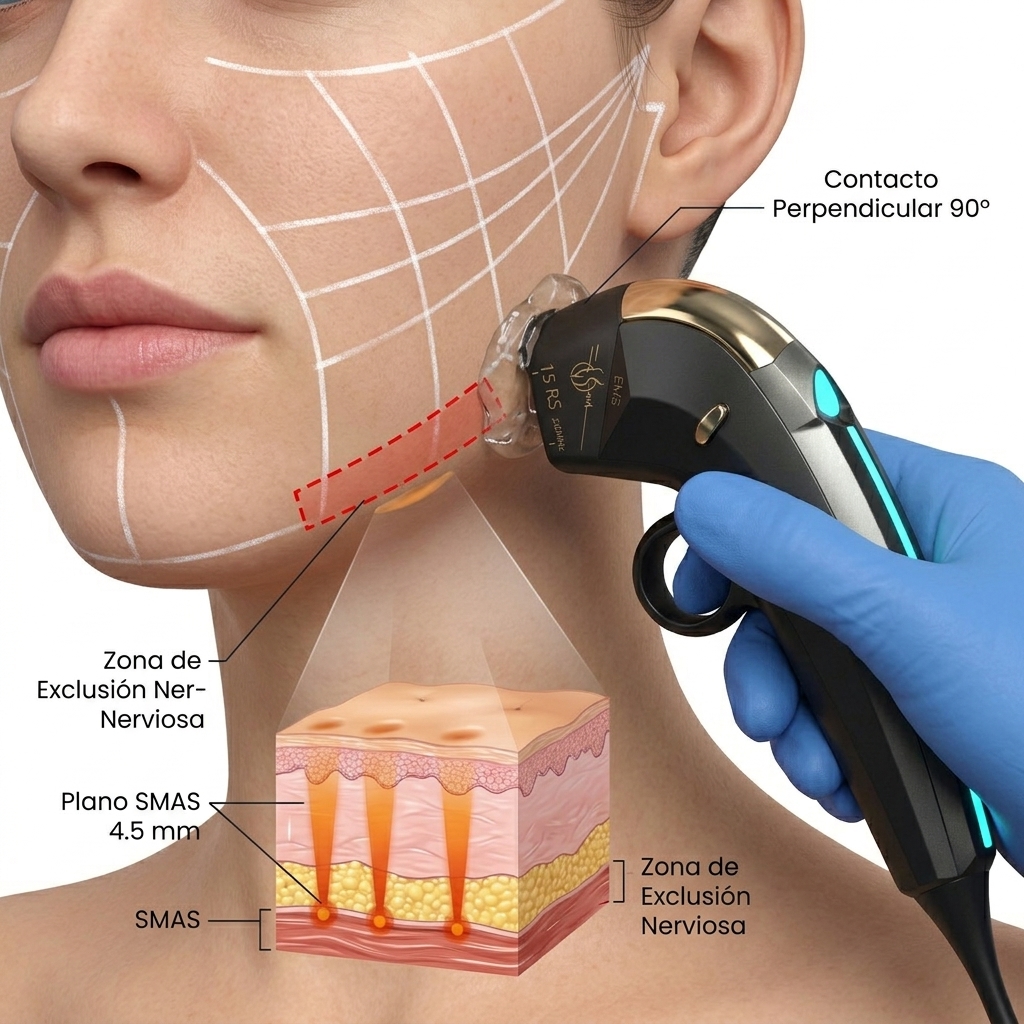

FIGURA 3.8 #### Paso 1: Anclaje del Plano SMAS (Cartucho 4.5 mm)
Paso 2: Compactación y Soporte Dérmico Profundo (Cartucho 3.0 mm)
FIGURA 3.9
#### Paso 2: Compactación y Soporte Dérmico Profundo (Cartucho 3.0 mm)
- Contexto Previo: Culminación del plano 4.5 mm; se repondrá gel conductor en el tercio medio, mejillas y región submentoniana.
- Maniobra Clínica: Se realizarán pases cruzados en abanico oblicuo sobre las mejillas, ángulo nasolabial y cuello, manteniendo un espaciado entre disparos de 1.2 a 1.5 mm.
- Justificación Fisiopatológica: El calor focalizado a 3.0 mm coagula el colágeno de la dermis reticular profunda, generando una red fibrótica de soporte que consolida la retracción obtenida en el SMAS y estimula la fase de proliferación celular.
- Checkpoint Clínico: Aparición de un eritema leve uniforme y un tensado visible inicial por termocontracción de fibras dérmicas.
Paso 3: Rejuvenecimiento Dérmico Superficial y Textura (Cartuchos 2.0 mm y 1.5 mm)
FIGURA 3.10
#### Paso 3: Rejuvenecimiento Dérmico Superficial y Textura (Cartuchos 2.0 mm y 1.5 mm)
- Contexto Previo: Limpieza y recolocación de capa fina de gel conductor en zona frontal, región periorbitaria y peribucal.
- Maniobra Clínica: Con el transductor de 2.0 mm o 1.5 mm (activando la sinergia RF/EMS en el menú de la pantalla de 15 pulgadas), se efectuarán pases continuos de barrido superficial en el contorno orbitario lateral, frente y líneas de marioneta con presión ligera a moderada.
- Justificación Fisiopatológica: Se produce un reacondicionamiento dérmico de la microarquitectura papilar, induciendo neovascularización y redistribución de la matriz extracelular para atenuar rítides finas superficiales.

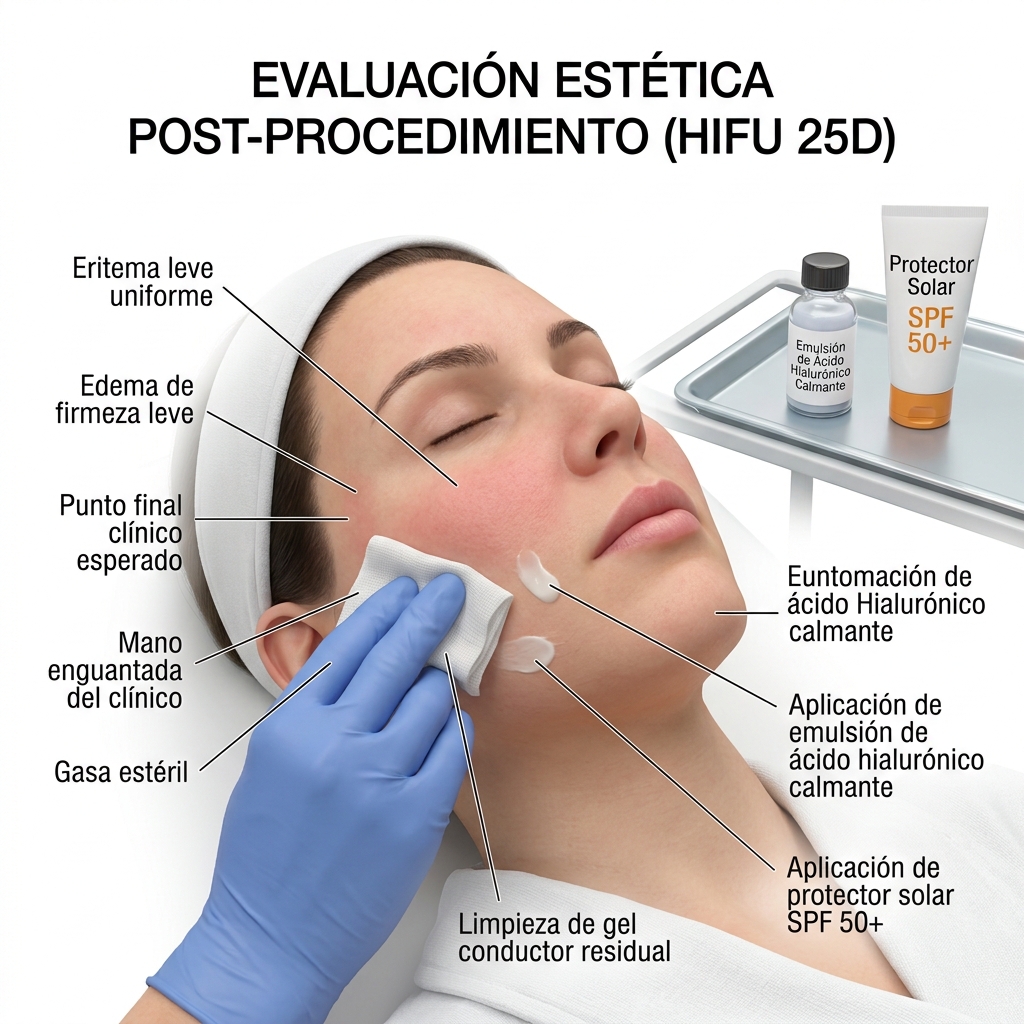

- Checkpoint Clínico: Leve hiperemia reactiva, turgencia cutánea inmediata y suavizado visual del relieve epidérmico. El paciente podrá reincorporarse de inmediato a su rutina diaria sin incapacidad.
Módulo 4
Cartografía Anatómica Clínica: Zonas de Aplicación Segura vs. Zonas de Riesgo Prohibidas
4. Cartografía Anatómica Clínica: Zonas de Aplicación Segura vs. Zonas de Riesgo Prohibidas
Fundamentación Anatómica y Planificación Topográfica Facial y Corporal
El éxito terapéutico y la seguridad biológica en la aplicación del ultrasonido focalizado de alta intensidad mediante la plataforma OmegaUltra 360® exigen un dominio exhaustivo de la anatomía regional por planos. La emisión ultrasónica micro y macrofocalizada induce la formación de zonas de coagulación térmica (TCP, por sus siglas en inglés) a temperaturas citotóxicas controladas de aproximadamente 65°C. Estas microlesiones térmicas desnaturalizan el colágeno nativo e inducen una cascada inflamatoria controlada orientada a la neocolagénesis y elastogénesis, o a la lisis adipocitaria coagulativa en planos profundos.
La energía acústica converge en un volumen focal elíptico micrométrico sin afectación de las capas suprayacentes, siempre que exista una correcta interfase acuosa y un acoplamiento perpendicular constante. No obstante, si el punto focal intercepta estructuras de alta vulnerabilidad biológica (tales como troncos nerviosos periféricos mielinizados, cartílagos avasculares, parénquima glandular tiroideo o estructuras oculares), el daño térmico puede desencadenar neuroapraxia, axonotmesis, necrosis tisular focal o parálisis funcional irreversible. Por consiguiente, el operador médico deberá estructurar la sesión clínica sobre una cartografía dérmica precisa, distinguiendo taxativamente las zonas de vectorización segura de aquellas de exclusión anatómica absoluta (zonas No-Go).
FIGURA 4.1
### Fundamentación Anatómica y Planificación Topográfica Facial y Corporal

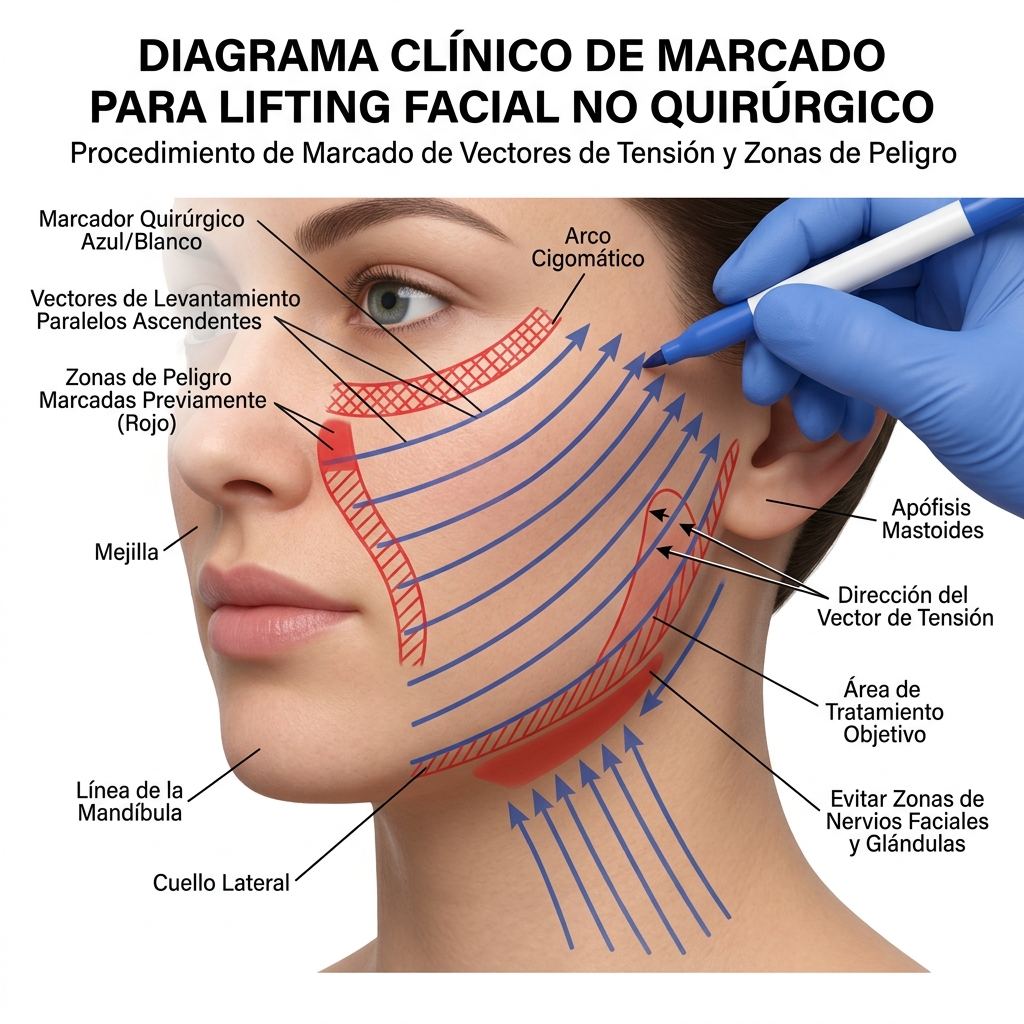

Mapeo Facial Clínico y Líneas de Vectorización Ascendente
La arquitectura del rejuvenecimiento no quirúrgico con OmegaUltra 360® se fundamenta en la tracción biomecánica y el anclaje del Sistema Músculo Aponeurótico Superficial (SMAS) y los retináculos cutáneos (retinacula cutis). Para contrarrestar los efectos del descenso gravitacional y la laxitud de los compartimentos grasos superficiales, el facultativo deberá diseñar líneas de disparo orientadas estrictamente a lo largo de vectores tensores anti-gravitacionales.
FIGURA 4.2
### Mapeo Facial Clínico y Líneas de Vectorización Ascendente
[ CARTOGRAFÍA FACIAL Y CERVICAL ]
(Zona Temporal) (Frente Central)
/ / / / / | | | | |
(Vectores Ascendentes) [Precaución: N. Supraorbitario]
\ /
+------------------------+
| ZONA OCULAR: NO-GO | <-- Globo Ocular / Reborde
+------------------------+
/ \
(Tercio Medio / SMAS) (Surco Nasogeniano)
/ / / / / / / / | | | |
(Hacia Trago y Cigomático) [Vector Ascendente]
/ \
(Borde Mandibular) (Zona Peribucal)
/ / / / / / / / [NO-GO: N. Mentoniano]
[NO-GO: N. Marginal] |
\ /
+----------------------------+
| ZONA NO-GO CERVICAL | <-- Tráquea, Glándula
| (Cartílago Tiroides / Eje) | Tiroides y Paquete V-N
+----------------------------+
| Platismo Lateral Seguro | <-- Vectores Ascendentes
| / / / / / / / / | Laterales1. Delimitación y Abordaje del Tercio Medio (Zona Malar, Cigomática y Submalar)
FIGURA 4.3

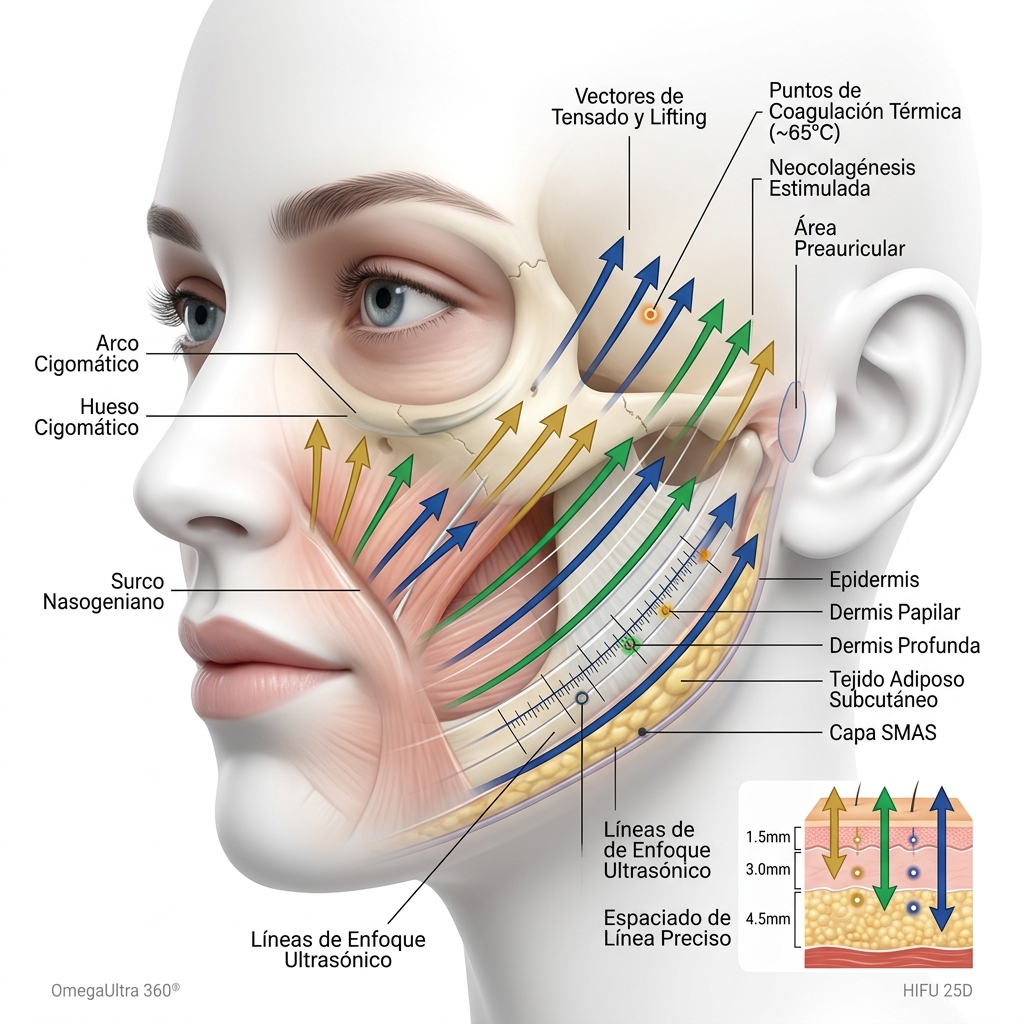

#### 1. Delimitación y Abordaje del Tercio Medio (Zona Malar, Cigomática y Submalar)
- Fundamento Histológico: En esta región, el SMAS se encuentra en íntima continuidad con la fascia parotídea y los ligamentos suspensores cigomáticos y masetéricos. La retracción térmica de este plano genera el soporte mecánico principal para la reposición del tercio medio facial.
- Maniobra y Vectorización: El profesional deberá trazar líneas paralelas con inclinación oblicua ascendente, dirigidas desde el surco nasogeniano y comisura oral hacia el arco cigomático, la eminencia malar y el trago auricular.
- Estratificación de Profundidad: Se deberá iniciar el pase profundo con cartucho de 4.5 mm para compactación del SMAS y tejido conectivo profundo (1.5 J a 2.0 J, longitud de línea 25 mm, espaciado 1.5 mm), seguido por una pasada de consolidación dérmica profunda con cartucho de 3.0 mm (1.0 J a 1.4 J), finalizando a nivel dérmico superficial con cartucho de 1.5 mm o el manípulo 15 RS / 18D a 2.0 mm con radiofrecuencia acoplada de 6.78 MHz para refinamiento epidérmico.
2. Delimitación y Abordaje del Tercio Inferior y Reborde Mandibular
FIGURA 4.4
#### 2. Delimitación y Abordaje del Tercio Inferior y Reborde Mandibular
- Fundamento Histológico: El descolgamiento del compartimento graso del jowl sobrepasa el margen óseo de la mandíbula debido a la laxitud del ligamento mandibular y la ptosis del platisma.
- Maniobra y Vectorización: Se deberán trazar vectores diagonales y verticales que asciendan desde el borde inferior de la mandíbula hacia la región preauricular y el ángulo gonial. El transductor deberá posicionarse ejerciendo una ligera tracción mecánica cefálica previa a la activación del disparo.

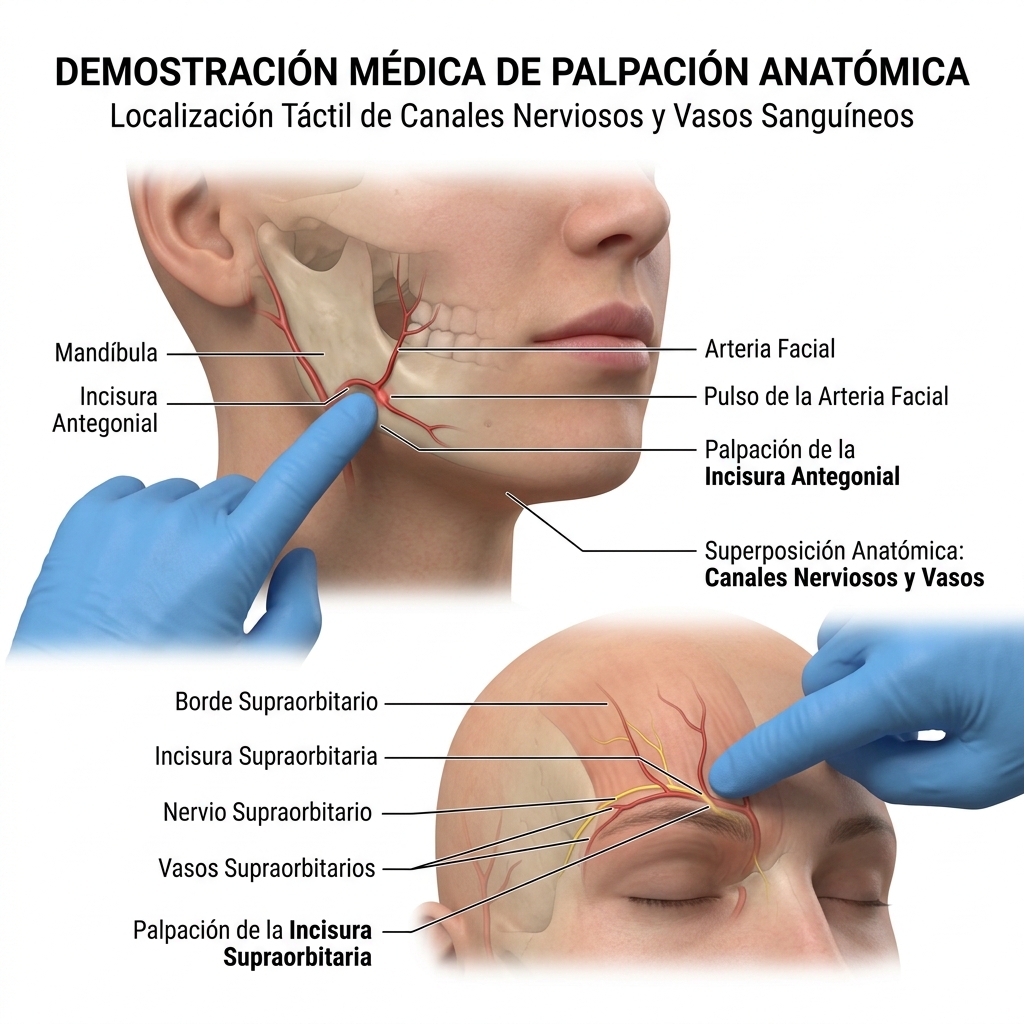

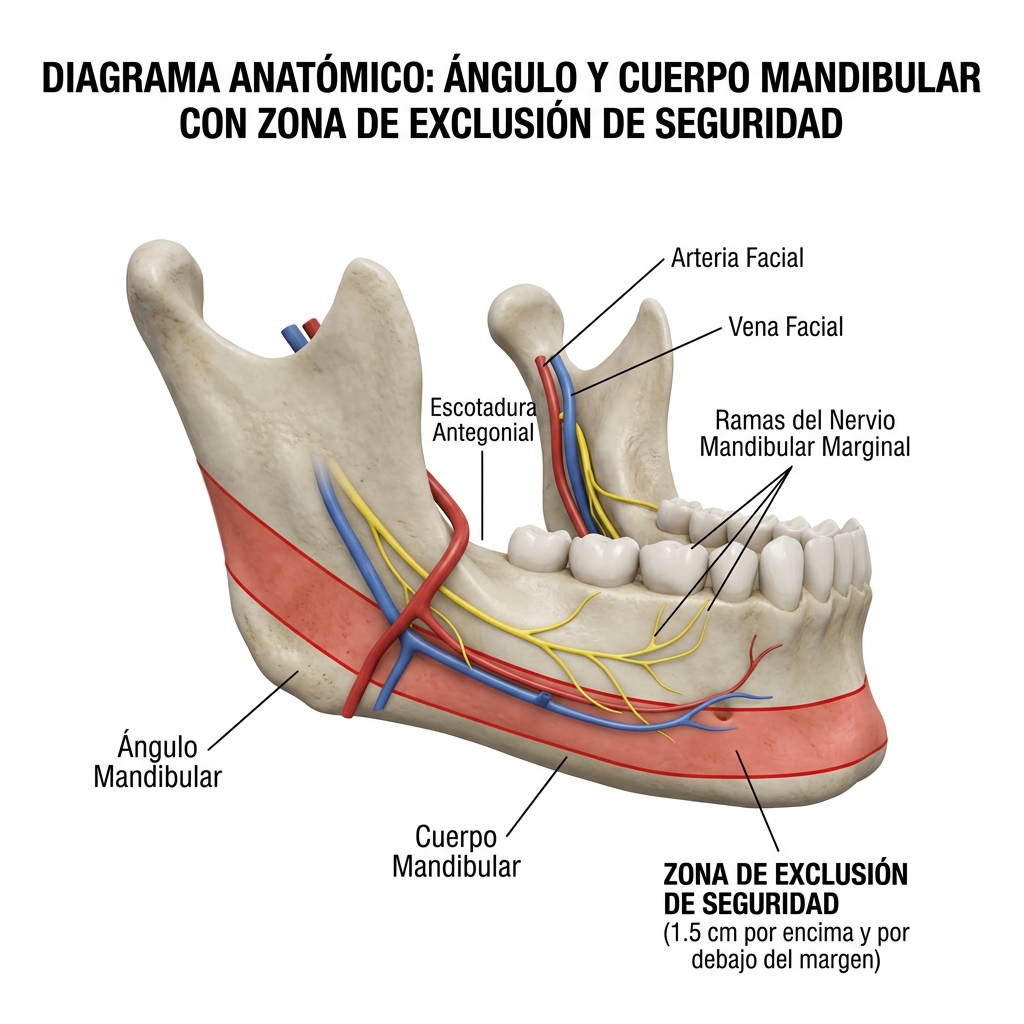

- Criterio de Exclusión Local: El operador deberá palpar la escotadura facial anterior al músculo masetero para identificar el pulso de la arteria facial y el cruce superficial de la rama marginal mandibular, evitando la aplicación perpendicular estática en este punto focal.

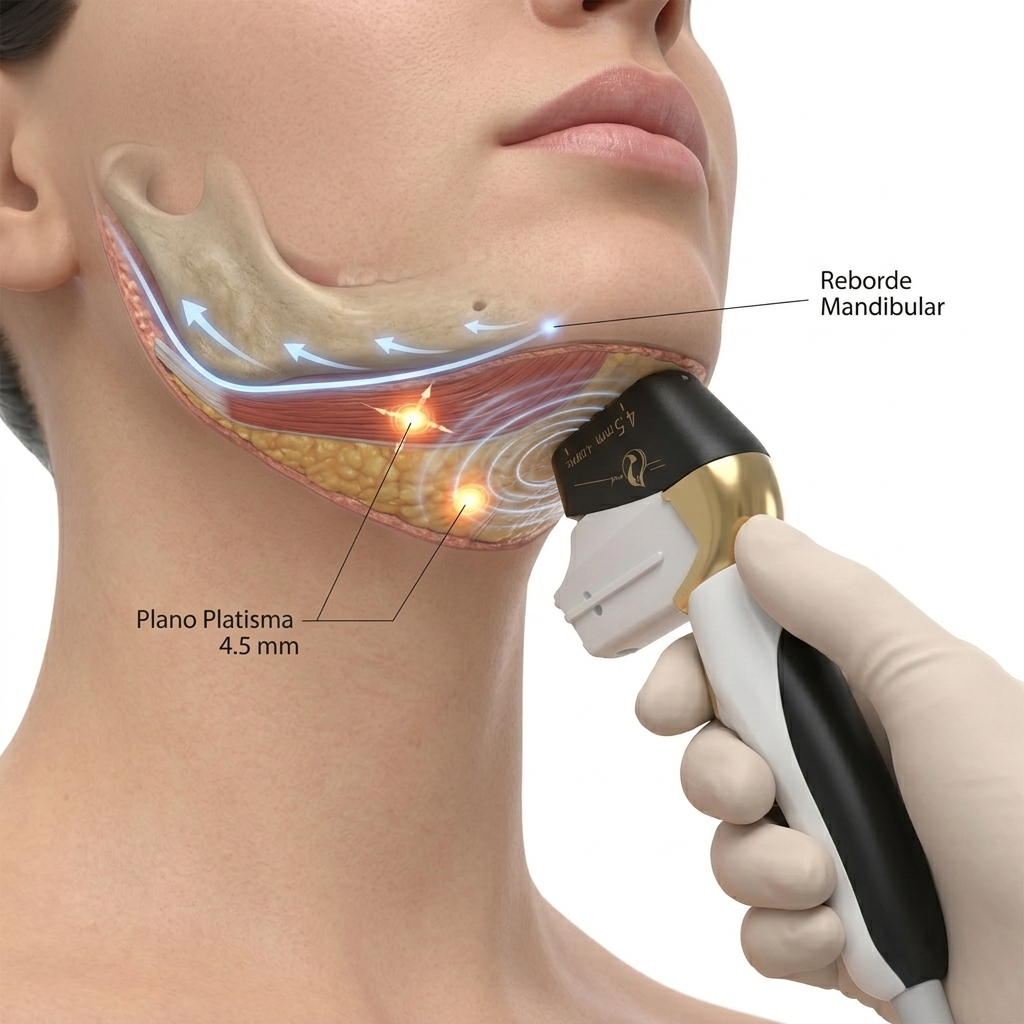

3. Delimitación y Abordaje del Cuello Lateral y Zona Submentoniana
FIGURA 4.5

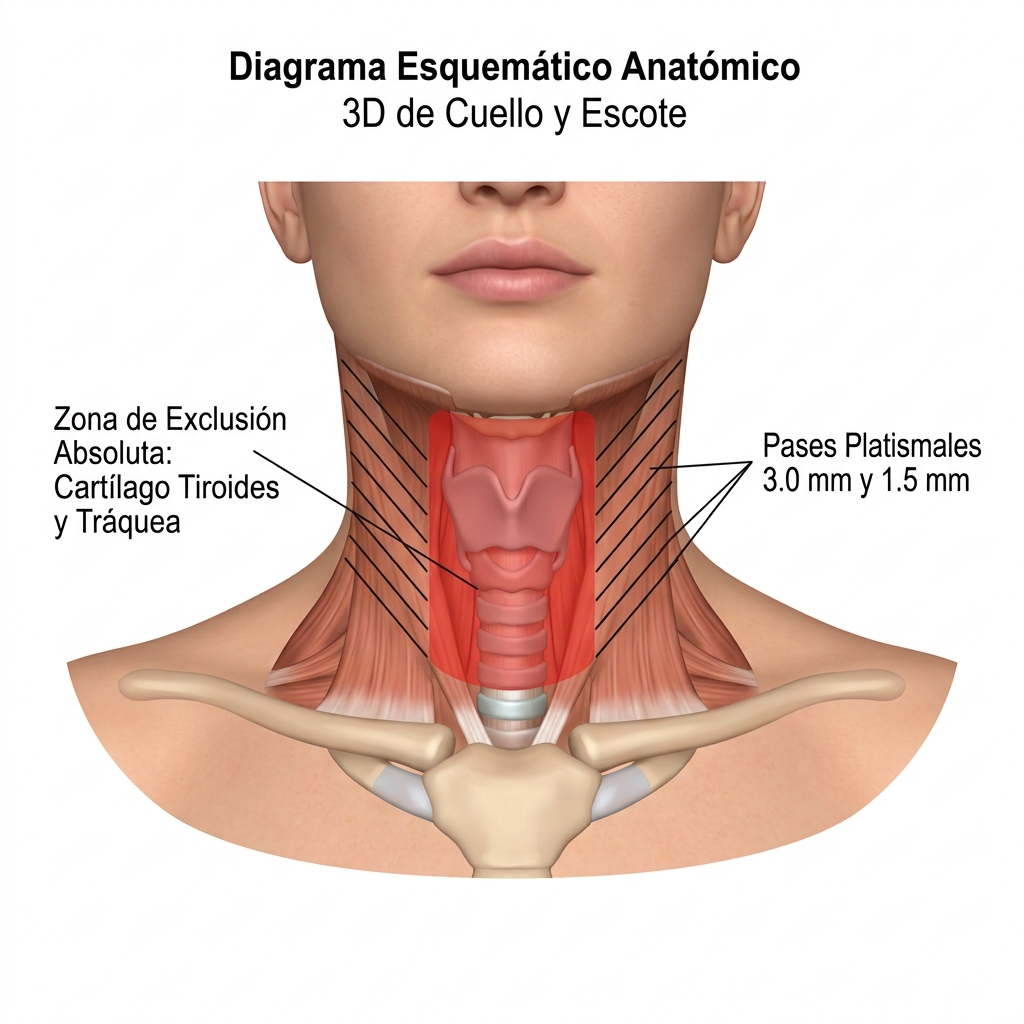

#### 3. Delimitación y Abordaje del Cuello Lateral y Zona Submentoniana
- Fundamento Histológico: La laxitud del músculo platisma y la acumulación de grasa submentoniana preplatismal desdibujan el ángulo cérvico-mandibular.
- Maniobra y Vectorización: En el área submentoniana medial (papada), los disparos deberán ejecutarse en sentido anteroposterior y ligeramente divergente hacia el hioides, utilizando cartuchos de 4.5 mm, 3.0 mm y 2.0 mm. En las bandas laterales del cuello, la vectorización deberá ser estrictamente ascendente, dirigiéndose verticalmente desde la base cervical hacia el reborde mandibular y el proceso mastoideo, tratando exclusivamente la masa del platisma lateral.

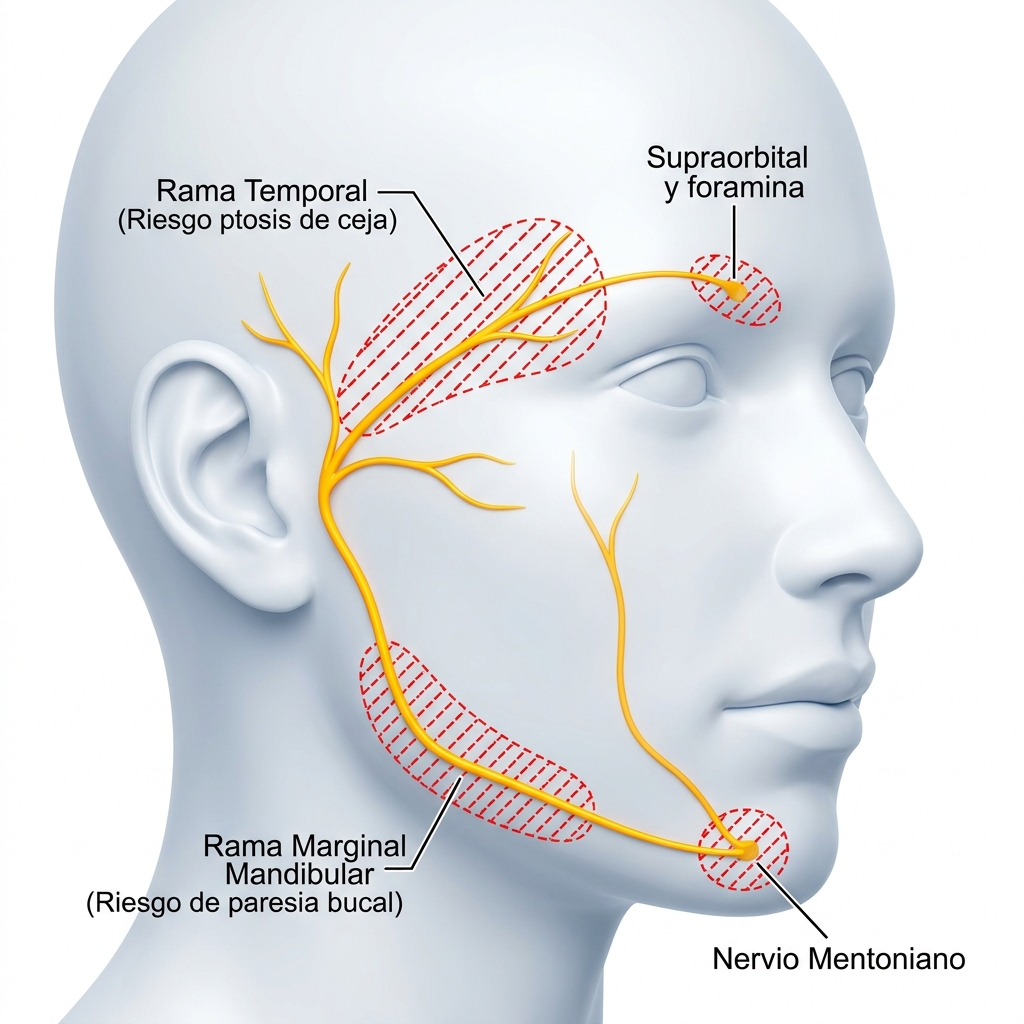

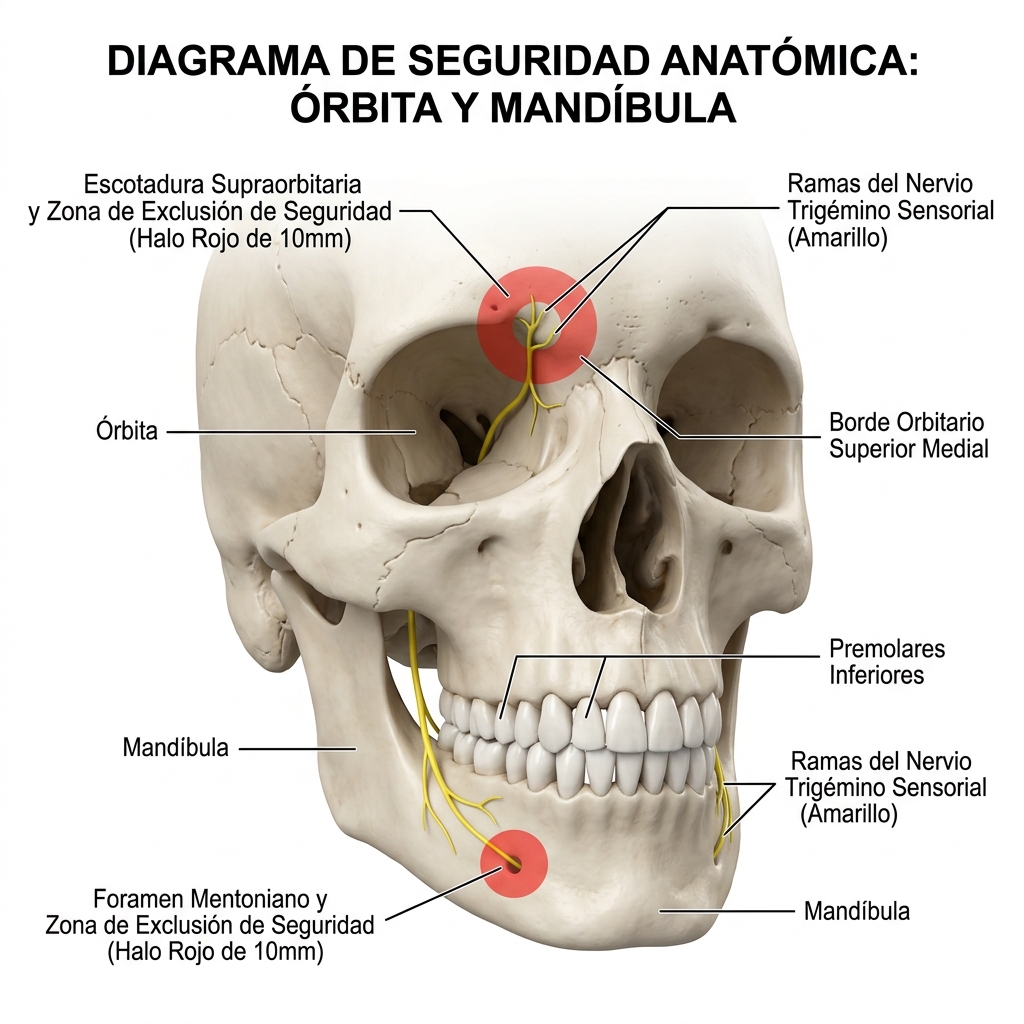

Delimitación Estricta de Zonas Prohibidas y Estructuras Anatómicas Críticas (Zonas No-Go)
Queda estrictamente prohibida la emisión de disparos con cualquier cartucho o manípulo del sistema OmegaUltra 360® sobre las siguientes referencias anatómicas de exclusión absoluta:
FIGURA 4.6
### Delimitación Estricta de Zonas Prohibidas y Estructuras Anatómicas Críticas (Zonas No-Go)
================================================================================
ZONAS DE EXCLUSIÓN ABSOLUTA (NO-GO)
================================================================================

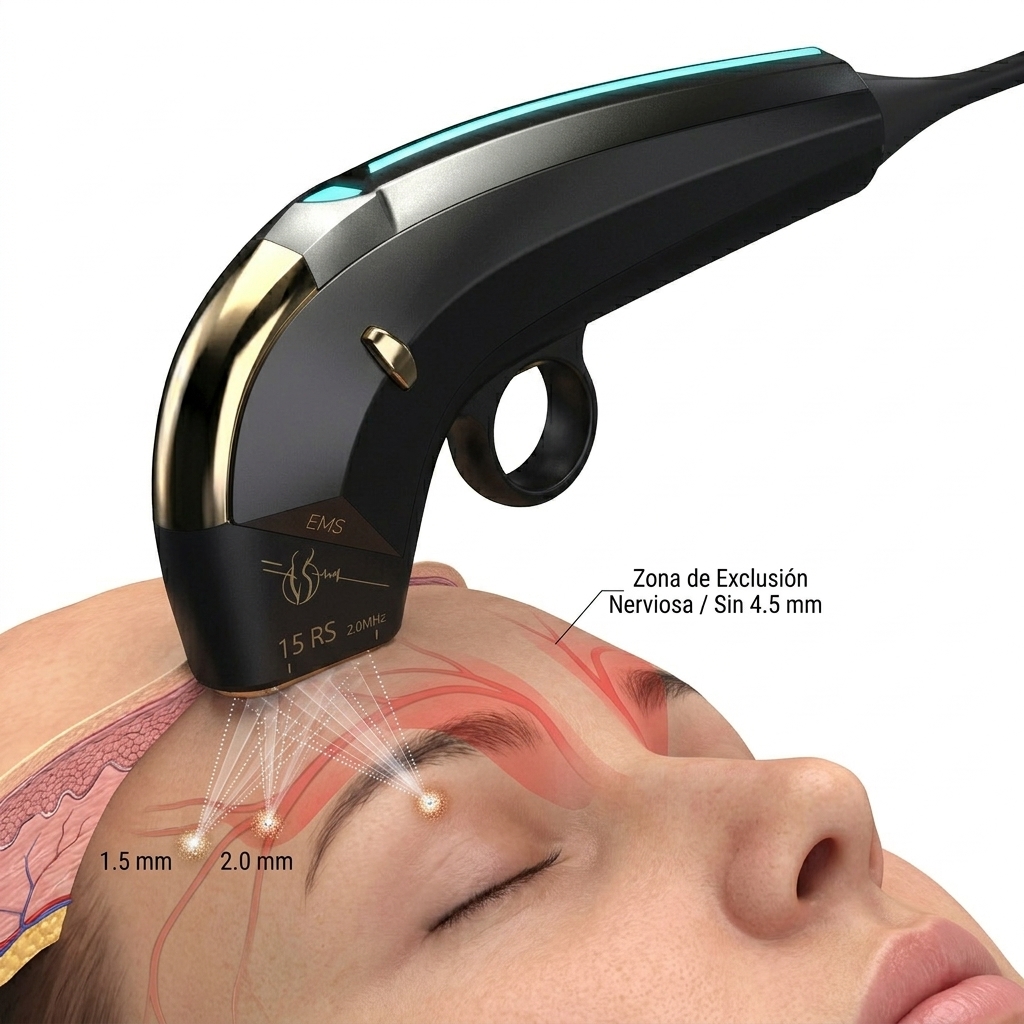

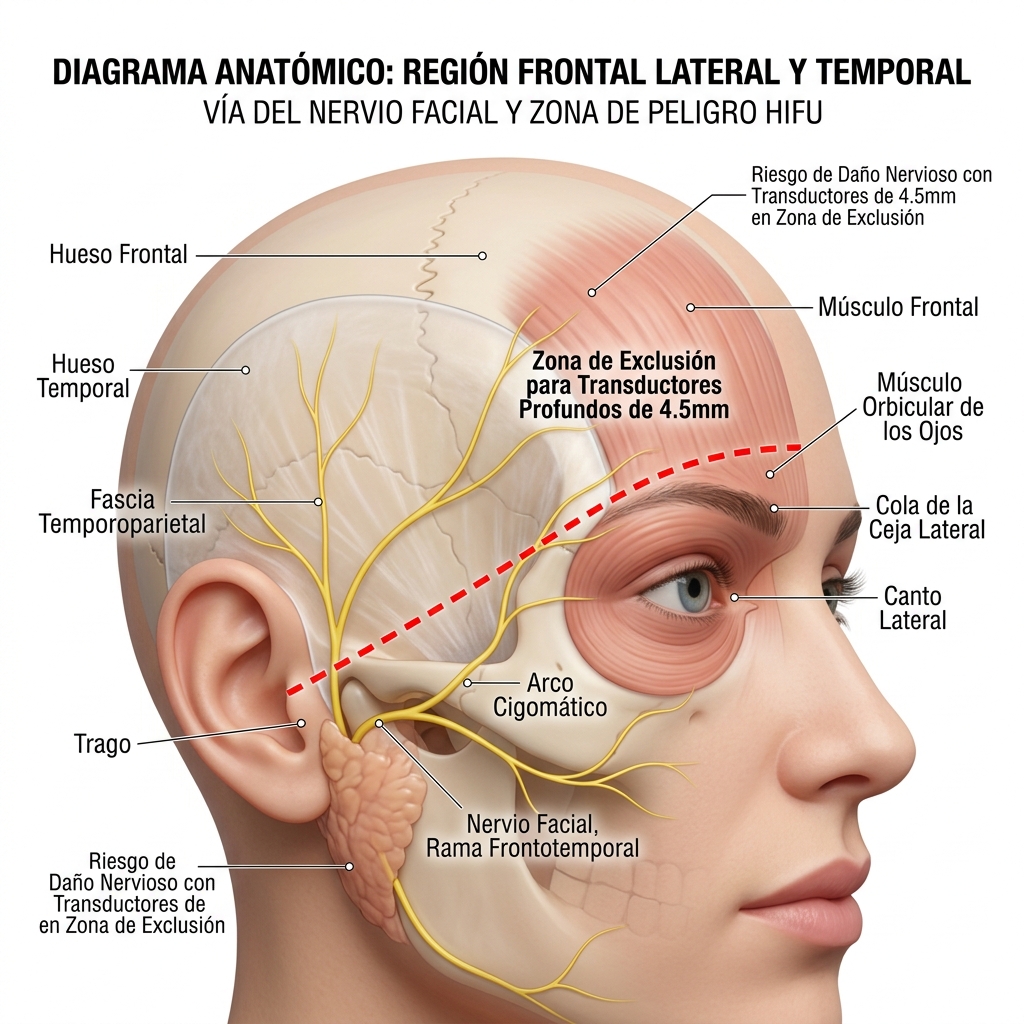

1. Rama Frontal del N. Facial | Fosa temporal superficial (Línea Trago-Canto)
2. Rama Marginal Mandibular | Cruce sobre el reborde óseo anterior a masetero
3. Foramen Supraorbitario | Muesca ósea en tercio medial superior de órbita
4. Foramen Mentoniano | Raíces de premolares inferiores (ápice alveolar)
5. Eje Central Cervical Anterior | Cartílago tiroides, cricoides y glándula tiroides
6. Globo Ocular y Tarso | Estructura intraorbitaria y reborde óseo directo
7. Relieves Óseos Prominentes | Arco cigomático directo, borde orbitario superior
8. Material Aloplástico Metálico | Osteosíntesis e implantes dentales masivos
================================================================================1. Trayecto de la Rama Frontotemporal del Nervio Facial
FIGURA 4.7
#### 1. Trayecto de la Rama Frontotemporal del Nervio Facial
- Ubicación Topográfica: Emerge por debajo de la glándula parótida, cruza el arco cigomático aproximadamente a 1.5 cm - 2.0 cm por delante del trago y asciende a través de la fascia temporoparietal (músculo auricular anterior y galea) hacia el músculo frontal dentro del tejido celular subcutáneo superficial.
- Riesgo Clínico: La necrosis coagulativa o lesión térmica sobre este tronco nervioso motor produce paresia o parálisis del vientre frontal del músculo occipitofrontal, con incapacidad permanente o transitoria para elevar la ceja y asimetría facial severa.
- Conducta Preventiva: El facultativo deberá marcar una zona de exclusión trazando una línea desde el lóbulo de la oreja hasta el canto lateral del ojo, y otra desde el trago hasta la cola de la ceja. Se prohíbe el uso de profundidades focales de 4.5 mm en la fosa temporal anterior. En esta zona solo se permitirá el uso superficial (1.5 mm o 2.0 mm a bajas energías) previa verificación del grosor cutáneo.
2. Trayecto de la Rama Marginal del Nervio Mandibular
FIGURA 4.8
#### 2. Trayecto de la Rama Marginal del Nervio Mandibular
- Ubicación Topográfica: Cruza sobre la superficie de la mandíbula y los vasos faciales (arteria y vena facial) en la escotadura mandibular, discurriendo inmediatamente profunda al platisma y al SMAS pero superficial al periostio, en un plano altamente vulnerable de menos de 3.0 mm a 4.0 mm de profundidad.
- Riesgo Clínico: La denervación térmica del músculo depresor del labio inferior y del ángulo de la boca resulta en una asimetría dinámica peribucal evidente al sonreír, con ptosis del labio ipsilateral y disfunción masticatoria y del habla.
- Conducta Preventiva: El operador deberá realizar un marcaje dermográfico de seguridad 1.0 cm a 1.5 cm por encima y por debajo del reborde mandibular a nivel del tercio medio (anterior al masetero), evitando la aplicación de cartuchos macro/microfocalizados de 4.5 mm directamente sobre el borde óseo sin pellizcamiento tisular o aislamiento de la estructura nerviosa.
3. Puntos de Emergencia Trigeminal: Forámenes Supraorbitario y Mentoniano
FIGURA 4.9
#### 3. Puntos de Emergencia Trigeminal: Forámenes Supraorbitario y Mentoniano
- Emergencia Supraorbitaria: Localizada en la unión del tercio interno con los dos tercios externos del reborde orbitario superior. La entrega de energía a este nivel lesiona la rama sensitiva del nervio oftálmico (V1), originando disestesia, parestesia persistente y dolor neuropático refractario en la bóveda craneal anterior.
- Foramen Mentoniano: Situado en la mandíbula, a la altura de los ápices de los premolares inferiores. La emisión de calor focalizado sobre este foramen coagula el nervio mentoniano (rama sensitiva de V3), provocando hipoestesia completa del labio inferior y el mentón.
- Conducta Preventiva: El profesional deberá palpar y señalar ambos forámenes con lápiz dermográfico quirúrgico, manteniendo un radio de seguridad mínimo de 10 mm libre de disparos ultrasónicos directos.
4. Cartílago Tiroides, Tráquea y Glándula Tiroidea (Línea Media Cervical)
FIGURA 4.10
#### 4. Cartílago Tiroides, Tráquea y Glándula Tiroidea (Línea Media Cervical)
- Fundamento Clínico: La cara anterior del cuello alberga la laringe, el cartílago tiroides, el cartílago cricoides y los lóbulos de la glándula tiroides, así como el paquete vasculonervioso del cuello medialmente delimitado por el músculo esternocleidomastoideo.
- Riesgo Clínico: El impacto del haz ultrasónico en el parénquima tiroideo puede desencadenar tiroiditis inflamatoria aguda, liberación sistémica hormonal descontrolada, necrosis tisular focal o daño pericondral irreversible con laringoespasmo reflejo.
- Conducta Preventiva: Se deberá demarcar una banda de exclusión vertical estricta de 3.0 cm a 4.0 cm de ancho (centrada en la escotadura tiroidea / "manzana de Adán") que se extienda desde el borde inferior del hioides hasta el manubrio esternal. En esta franja central queda terminantemente prohibida cualquier emisión acústica.
5. Globo Ocular y Reborde Orbitario Directo
FIGURA 4.11
#### 5. Globo Ocular y Reborde Orbitario Directo
- Fundamento Clínico: La córnea, el cristalino, el cuerpo vítreo y la retina carecen de tolerancia térmica ante ondas de alta intensidad.
- Riesgo Clínico: La emisión accidental dentro del reborde óseo ocular causa catarata iatrogénica por desnaturalización de las cristalinas, quemadura retiniana y pérdida visual irreversible.
- Conducta Preventiva: El tratamiento periorbitario con el manípulo microfocalizado o el manípulo de precisión tipo lápiz deberá circunscribirse de forma estricta sobre el reborde óseo periocular externo y región cantal lateral, orientando la emisión siempre en dirección tangencial o divergente al globo ocular, jamás orientando el haz ultrasónico hacia el interior de la fosa orbitaria.
6. Áreas con Material de Osteosíntesis e Implantes Metálicos Masivos
FIGURA 4.12

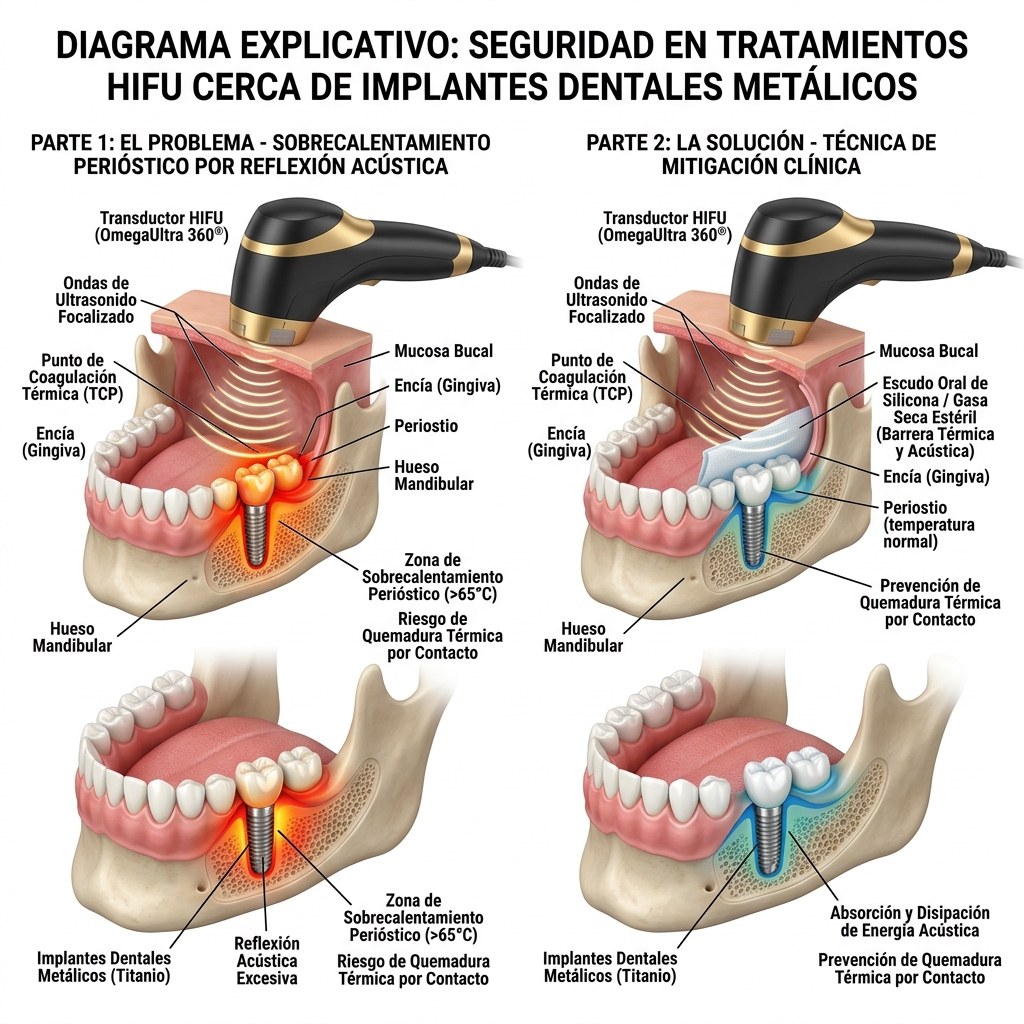

#### 6. Áreas con Material de Osteosíntesis e Implantes Metálicos Masivos
- Fundamento Físico: El metal presenta una impedancia acústica extremadamente alta en comparación con el tejido biológico ($Z \approx 30 \times 10^6 \text{ Rayls}$ frente a $1.5 \times 10^6 \text{ Rayls}$). Esto provoca la reflexión casi total de la onda incidente, incrementando exponencialmente la temperatura en la interfase metal-tejido por calentamiento de contacto perióstico.
- Riesgo Clínico: Quemaduras térmicas profundas periósticas, dolor agudo intolerable y necrosis ósea circundante.
- Conducta Preventiva: En pacientes con prótesis dentales extensas o implantes metálicos maxilofaciales, el facultativo deberá interponer gasas hidrofílicas secas o protectores intraorales de silicón médico entre la encía y la mucosa yugal para absorber la vibración y dispersar el calor, o excluir la zona de proyección directa del implante.
Cartografía Corporal y Requisitos del Panículo Adiposo
La reducción volumétrica y el tensado corporal con OmegaUltra 360® emplean cartuchos de gran profundidad focal: 6.0 mm, 8.0 mm y 13.0 mm. Estos transductores macrofocalizados concentran alta densidad de energía acústica para inducir la apoptosis y necrosis por coagulación térmica del tejido adiposo del subcutáneo profundo.
FIGURA 4.13
### Cartografía Corporal y Requisitos del Panículo Adiposo
================================================================================
CRITERIOS BIOMÉTRICOS PARA CARTUCHOS CORPORALES
================================================================================
* Cartucho 6.0 mm (Subcutáneo Medio):
- Espesor mínimo del pliegue cutáneo (Pinch-Test): 12.0 mm
- Espesor ecográfico mínimo de grasa subcutánea: 8.0 mm
- Zonas electivas: Submentón prominente, brazos (cara interna), axila anterior.
* Cartucho 8.0 mm (Subcutáneo Profundo):
- Espesor mínimo del pliegue cutáneo (Pinch-Test): 16.0 mm
- Espesor ecográfico mínimo de grasa subcutánea: 11.0 mm
- Zonas electivas: Flancos, cara interna de muslos, pliegue subglúteo, dorso.
* Cartucho 13.0 mm (Panículo Adiposo Masivo):
- Espesor mínimo del pliegue cutáneo (Pinch-Test): 26.0 mm
- Espesor ecográfico mínimo de grasa subcutánea: 18.0 mm
- Zonas electivas: Abdomen periumbilical, flancos lumbares, trocánteres.
================================================================================1. Maniobra Semiométrica Obligatoria: Prueba de Pellizco (Pinch-Test)
Antes de acoplar un transductor corporal, el médico deberá pinzar bidigitalmente el tejido diana con un plicómetro clínico calibrado o medición manual estandarizada. La regla biológica de seguridad establece que el espesor del pliegue duplicado (doble capa tisular) debe medir como mínimo el doble de la profundidad focal del transductor seleccionado. De lo contrario, el punto focal incidirá directamente sobre la fascia muscular profunda, el periostio o vísceras subyacentes, generando desgarro aponeurótico, dolor perióstico agudo o hematomas profundos.
FIGURA 4.14
#### 1. Maniobra Semiométrica Obligatoria: Prueba de Pellizco (Pinch-Test)
2. Mapeo Cuadriculado Corporal y Distribución de Disparos
FIGURA 4.15
#### 2. Mapeo Cuadriculado Corporal y Distribución de Disparos
- Abdomen y Flancos: Se deberá trazar una cuadrícula en bloques rectangulares de 5 cm × 5 cm o 10 cm × 5 cm, excluyendo estrictamente la cicatriz umbilical (anillo herniario potencial) y las crestas ilíacas anterosuperiores.
- Brazos (Región Braquial Interna): El mapeo deberá respetar un margen de 2 cm posterior al surco bicipital medial para proteger el nervio cubital y los vasos braquiales.
- Muslos y Región Trocantérica: Se delimitará el área de adiposidad localizada evitando la entrega de disparos macrofocalizados sobre el cóndilo femoral o la meseta tibial interna.
Protocolo Paso a Paso: Marcación Dermográfica Pre-Tratamiento y Verificación de Seguridad
FIGURA 4.16
### Protocolo Paso a Paso: Marcación Dermográfica Pre-Tratamiento y Verificación de Seguridad
[PASO 1] [PASO 2] [PASO 3]
Inspección Estática Palpación Ósea y Trazado de Zonas
y Dinámica Basal ---> Puntos Motores ---> Rojas (NO-GO)
|
v
[PASO 6] [PASO 5] [PASO 4]
Acoplamiento Acústico Alineación de Vectores Trazado de Cuadrícula
e Inicio de Disparo <--- Tensores Ascendentes <--- y Bloques SegurosPaso 1: Inspección Estática y Dinámica Basal
FIGURA 4.17

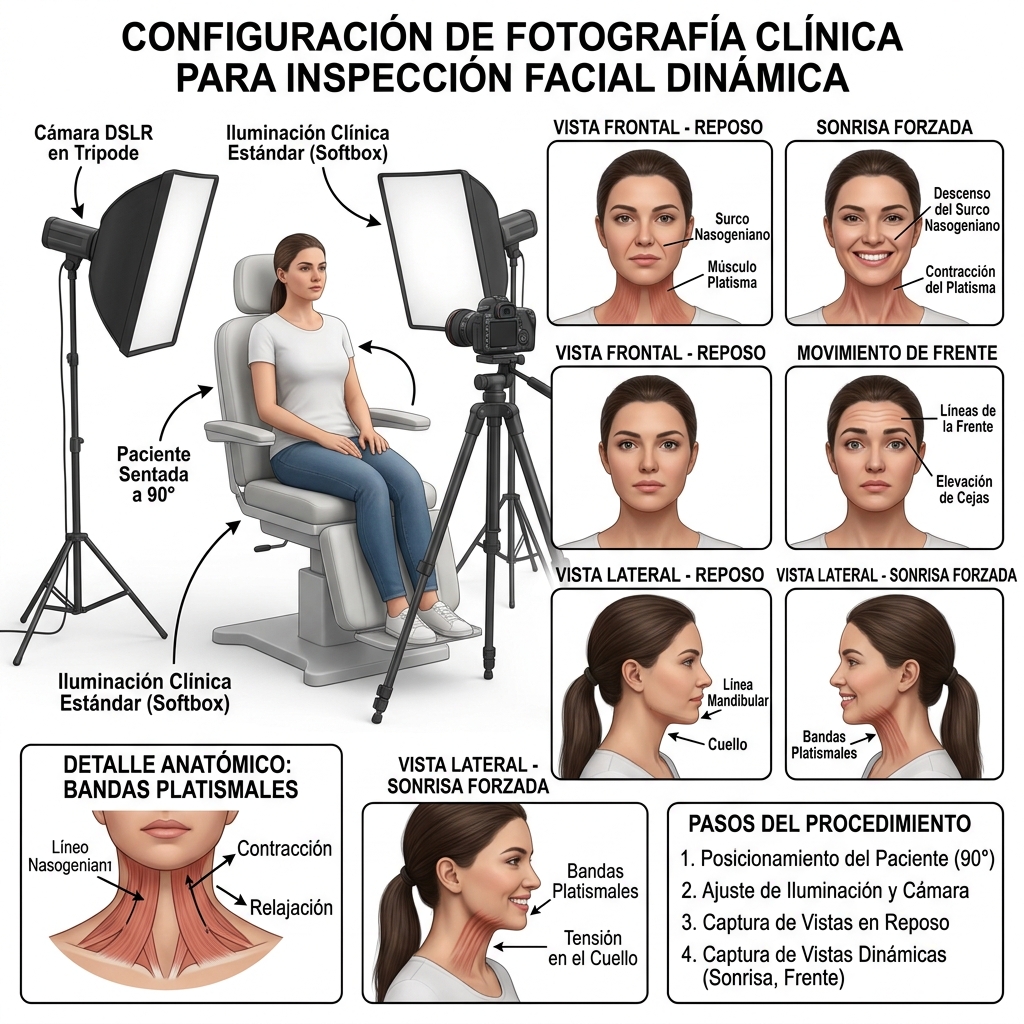

#### Paso 1: Inspección Estática y Dinámica Basal
- Contexto Previo: El paciente deberá encontrarse en bipedestación o sedestación erguida a 90° con la piel completamente desengrasada y libre de cosméticos.
- Maniobra Clínica: El profesional solicitará al paciente realizar gesticulaciones de máxima contracción: fruncir el ceño, elevar las cejas, sonreír forzadamente y tensar el platisma (cuello de esfuerzo).
- Justificación Fisiopatológica: Permite individualizar el trayecto dinámico de las bandas platismales, la excursión de los paquetes grasos descendidos y la asimetría funcional de base.
- Endpoint Clínico: Mapeo mental del soporte ligamentoso y registro fotográfico médico multidireccional estandarizado.
Paso 2: Palpación Ósea, Vascular y Emergencias Nerviosas
FIGURA 4.18
#### Paso 2: Palpación Ósea, Vascular y Emergencias Nerviosas
- Contexto Previo: Identificación manual de los relieves anatómicos de riesgo.
- Maniobra Clínica: Se deberá palpar con el pulpejo del dedo índice la muesca supraorbitaria en el reborde frontal, la escotadura mandibular anterior al masetero identificando el pulso arterial facial, y el relieve óseo del agujero mentoniano.
- Justificación Fisiopatológica: Localiza la variabilidad interindividual de la salida de los troncos nerviosos para evitar su daño mecánico-térmico.
- Endpoint Clínico: Confirmación táctil de las estructuras óseas y vasculares clave del paciente.
Paso 3: Marcación Dermográfica de Exclusión Absoluta (Zonas Rojas / No-Go)
FIGURA 4.19
#### Paso 3: Marcación Dermográfica de Exclusión Absoluta (Zonas Rojas / No-Go)
- Contexto Previo: Uso de marcador dermográfico quirúrgico indeleble de color rojo o magenta.
- Maniobra Clínica: El facultativo trazará una línea que conecte el trago con el canto externo y la cola de la ceja (fosa temporal de riesgo), sombreará una zona de 1.5 cm sobre la escotadura mandibular, rodeará con un círculo de 10 mm el foramen mentoniano y supraorbitario, y delimitará la banda central de 4 cm en cuello anterior cubriendo la laringe y la glándula tiroides.
- Justificación Fisiopatológica: Barrera visual ineludible que impide la descarga accidental durante la concentración del operador en la pantalla táctil o el manípulo.
- Endpoint Clínico: Visualización nítida y continua de las áreas anatómicas prohibidas en el rostro o cuello del paciente.
Paso 4: Trazado de Cuadrículas y Vectores Ascendentes de Seguridad (Zonas Verdes)
FIGURA 4.20
#### Paso 4: Trazado de Cuadrículas y Vectores Ascendentes de Seguridad (Zonas Verdes)
- Contexto Previo: Uso de marcador dermográfico quirúrgico de color azul o blanco.
- Maniobra Clínica: Se diseñarán líneas paralelas vectorizadas orientadas hacia los puntos de anclaje (arco cigomático, fascia temporal profunda, ángulo gonial y proceso mastoideo). En zonas corporales, se estructurará la cuadrícula geométrica en bloques tras la confirmación del Pinch-Test.
- Justificación Fisiopatológica: Garantiza una densidad homogénea de líneas ultrasónicas sin superposiciones excesivas que puedan inducir quemaduras o "islas" dérmicas desatendidas.
- Endpoint Clínico: Esquema reticular completo y ordenado sobre la superficie a tratar.
Paso 5: Pausa de Seguridad y Verificación de Doble Factor (Live AI Checkpoint)
FIGURA 4.21
#### Paso 5: Pausa de Seguridad y Verificación de Doble Factor (Live AI Checkpoint)
- Contexto Previo: El profesional sostiene el manípulo activo en reposo con el cartucho verificado en pantalla.
- Maniobra Clínica: Se realizará una pausa obligatoria de confirmación paramétrica y espacial antes de la aplicación del gel.
- Pregunta de Anclaje Pedagógico: "¿Ha verificado que el grosor del panículo adiposo en el área marcada supera el doble de la profundidad focal del cartucho seleccionado y que todas las zonas de emergencia nerviosa están estrictamente excluidas del mapa de disparo?"
- Justificación Fisiopatológica: Previene el error humano en el cambio de cartuchos (ej. disparar accidentalmente a 4.5 mm en fosa temporal o a 13.0 mm sobre un plano fascial delgado).
- Endpoint Clínico: Confirmación afirmativa del facultativo y validación de parámetros en la pantalla de 15 pulgadas del OmegaUltra 360® (Modo Ready).
Paso 6: Aplicación del Medio de Acoplamiento e Inicio de la Secuencia Terapéutica
FIGURA 4.22
#### Paso 6: Aplicación del Medio de Acoplamiento e Inicio de la Secuencia Terapéutica
- Contexto Previo: Marcación intacta y parámetros fijados (Frecuencia, Energía en Joules, Espaciado en mm y Longitud de Línea).
- Maniobra Clínica: Se deberá distribuir una capa homogénea de 2 mm a 3 mm de gel conductor neutro hidrosoluble desgasificado (libre de burbujas de aire). Se colocará el manípulo manteniendo un contacto planar del 100%, verificando la perpendicularidad absoluta antes de presionar el gatillo de disparo o el pedal de activación.
- Justificación Fisiopatológica: El aire intermedio refleja el 99.9% del haz ultrasónico, destruyendo la membrana del cartucho y provocando quemaduras epidérmicas por arco térmico superficial.
- Endpoint Clínico: Emisión uniforme del tren de pulsos con tolerancia álgica controlada y visualización de un eritema reactivo transitorio leve sin edema focal perióstico.
Criterios de Dosimetría Segura Según Región Anatómica en OmegaUltra 360®
-
Región Malar y Cigomática (Tercio Medio):
- Cartucho: 4.5 mm (Plano SMAS)
- Energía: 1.4 J a 1.8 J
- Longitud de línea: 25 mm
- Espaciado: 1.2 mm a 1.5 mm
- Pase secundario: Cartucho 3.0 mm a 1.0 J - 1.3 J (Dermis reticular profunda)
-
Región Mandibular y Submentoniana:
- Cartucho: 4.5 mm / 3.0 mm (Tracción del platisma y grasa submentoniana)
- Energía: 1.2 J a 1.6 J
- Longitud de línea: 20 mm a 25 mm
- Espaciado: 1.4 mm a 1.6 mm
- Refuerzo superficial: Manípulo 15 RS / 18D a 2.0 mm (RF 6.78 MHz integrada a nivel dérmico)
-
Región Periorbital Lateral (Patas de Gallo) y Peribucal Segura:
- Cartucho: 1.5 mm o Manípulo de Precisión Tipo Lápiz (2.0 mm)
- Energía: 0.3 J a 0.7 J
- Longitud de línea / patrón: 10 mm a 15 mm (o barrido circular continuo de baja energía)
- Espaciado: 1.0 mm a 1.2 mm
-
Región Abdominal y Flancos (Grasa Subcutánea Masiva):
- Cartucho: 13.0 mm (Lisis adipocitaria profunda)
- Energía: 2.0 J a 2.8 J
- Longitud de línea: 25 mm
- Espaciado: 1.5 mm a 1.8 mm
- Cartucho de compactación: 8.0 mm a 1.8 J - 2.4 J (Subcutáneo medio)
El cumplimiento riguroso de esta cartografía anatómica y sus zonas de exclusión asegura el máximo rendimiento del sistema OmegaUltra 360®, garantizando un procedimiento clínico seguro, predecible y libre de secuelas neurovasculares.
FIGURA 4.23
### Criterios de Dosimetría Segura Según Región Anatómica en OmegaUltra 360®
Módulo 5
Criterios de Seguridad Médica, Contraindicaciones y Evaluación Pre-Tratamiento
5. Criterios de Seguridad Médica, Contraindicaciones y Evaluación Pre-Tratamiento
5.1 Protocolo de Historia Clínica, Anamnesis y Exploración Física Dermatológica
La aplicación segura de la tecnología de Ultrasonido Focalizado de Alta Intensidad (HIFU) mediante el sistema OmegaUltra 360® exige una evaluación médica integral pre-procedimiento. Dado que la emisión acústica focalizada genera zonas de coagulación térmica fraccionada con temperaturas de aproximadamente 65 °C en planos profundos (dermis reticular, tejido celular subcutáneo y sistema músculo aponeurótico superficial o SMAS), el tejido diana debe presentar una fisiología celular y una capacidad de cicatrización indemnes.
El profesional médico deberá estructurar la historia clínica cumpliendo rigurosamente las siguientes fases diagnósticas:
FIGURA 5.1
### 5.1 Protocolo de Historia Clínica, Anamnesis y Exploración Física Dermatológica
- Anamnesis dirigida: Se indagará de forma exhaustiva sobre antecedentes patológicos sistémicos, alergias a anestésicos tópicos o geles conductores, episodios previos de alteraciones en la cicatrización (como formación de queloides o cicatrices hipertróficas), enfermedades autoinmunes del colágeno (lupus eritematoso sistémico, esclerodermia, dermatomiositis) y el uso concomitante de fármacos antiinflamatorios no esteroideos, anticoagulantes o retinoides orales.
- Exploración física cutánea y palpación dinámica: Se evaluará el espesor dérmico y el panículo adiposo mediante la maniobra de pinzamiento (pinch-test). Esta valoración permitirá corroborar que la profundidad focal seleccionada (ej. transductores de 1.5 mm, 3.0 mm, 4.5 mm o superiores) corresponda con exactitud al estrato anatómico a tratar, previniendo el impacto perióstico o la absorción inadvertida en estructuras vasculonerviosas superficiales.
- Diagnóstico del fototipo cutáneo y grado de elastosis: Aunque el ultrasonido focalizado no depende de la absorción de cromóforos ópticos (como la melanina), permitiendo el tratamiento seguro de fototipos I a VI según la escala de Fitzpatrick, se deberá inspeccionar la superficie epidérmica para descartar la presencia de lesiones preneoplásicas, queratosis actínicas o soluciones de continuidad.

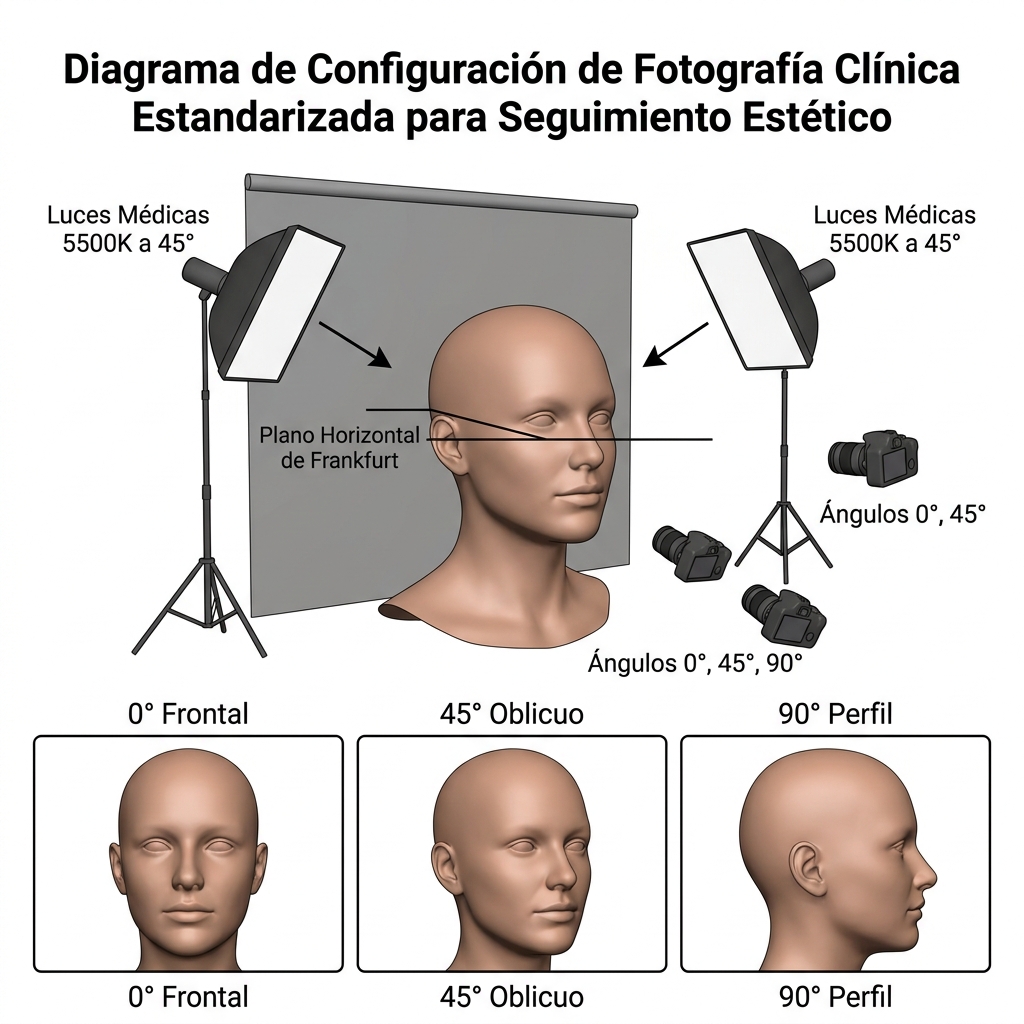

- Registro fotográfico estandarizado y consentimiento informado: Se capturarán tomas fotográficas en planos frontal, oblicuos a 45° y perfiles estrictos a 90°, bajo iluminación uniforme. El paciente deberá firmar el consentimiento informado específico para ultrasonido macro y micro focalizado, donde se detallen las sensaciones térmicas esperadas, el eritema transitorio, la respuesta inflamatoria inicial y los tiempos de latencia biológica de la neocolagénesis (30 a 90 días).
5.2 Clasificación de Contraindicaciones Médicas
Para garantizar la integridad tisular y la bioseguridad del paciente, el operador deberá contrastar la condición clínica contra el siguiente esquema de contraindicaciones estrictas:
Contraindicaciones Absolutas
Bajo ninguna circunstancia se aplicará energía acústica focalizada en pacientes que presenten las siguientes condiciones:
FIGURA 5.2
#### Contraindicaciones Absolutas
- Dispositivos electrónicos implantados activos: Marcapasos cardíacos, desfibriladores automáticos implantables (DAI), neuroestimuladores o bombas de infusión continuas. Los campos acústicos y electromagnéticos pueden interferir con el funcionamiento de dichos equipos.
- Implantes metálicos en la zona de tratamiento: Placas de osteosíntesis craneofaciales, mallas metálicas, tornillos o alambres quirúrgicos en el trayecto directo del haz ultrasónico. El metal absorbe y refleja la energía mecánica provocando sobrecalentamiento focal y necrosis térmica del periostio o tejidos blandos adyacentes. Nota: Las amalgamas dentales no constituyen contraindicación absoluta, pero se requerirá interponer una gasa seca o separador de algodón intraoral entre la mucosa yugal y las piezas dentarias para atenuar la conducción acústica.
- Embarazo y lactancia activa: Falta de estudios clínicos que demuestren inocuidad en el eje materno-fetal y alteraciones en la respuesta inmuno-inflamatoria tisular mediadas por variaciones hormonales.
- Patologías oncológicas activas: Neoplasias malignas cutáneas o sistémicas, antecedentes directos de melanoma o lesiones pigmentadas sospechosas en la zona anatómica a tratar.
- Infecciones cutáneas activas de origen bacteriano, fúngico o viral: Presencia activa de herpes simple (tipo I o II), impétigo, foliculitis o celulitis en el área de emisión. El estímulo térmico e inflamatorio desencadenaría la diseminación regional del patógeno.
- Soluciones de continuidad y heridas abiertas: Piel no íntegra, erosiones, quemaduras térmicas o solares agudas y úlceras en el área de acople.
- Acné inflamatorio severo o quístico (Grados III y IV): La cavitación ultrasónica en comedones purulentos y nódulos quísticos puede provocar rotura capsular interna, necrosis dérmica y exacerbación del cuadro inflamatorio.
- Trastornos graves de la hemostasia y coagulación: Coagulopatías congénitas o adquiridas, trombocitopenia severa o tratamiento activo con anticoagulantes orales (antagonistas de la vitamina K o anticoagulantes directos) debido al riesgo elevado de hematomas profundos por microcoagulación vascular.

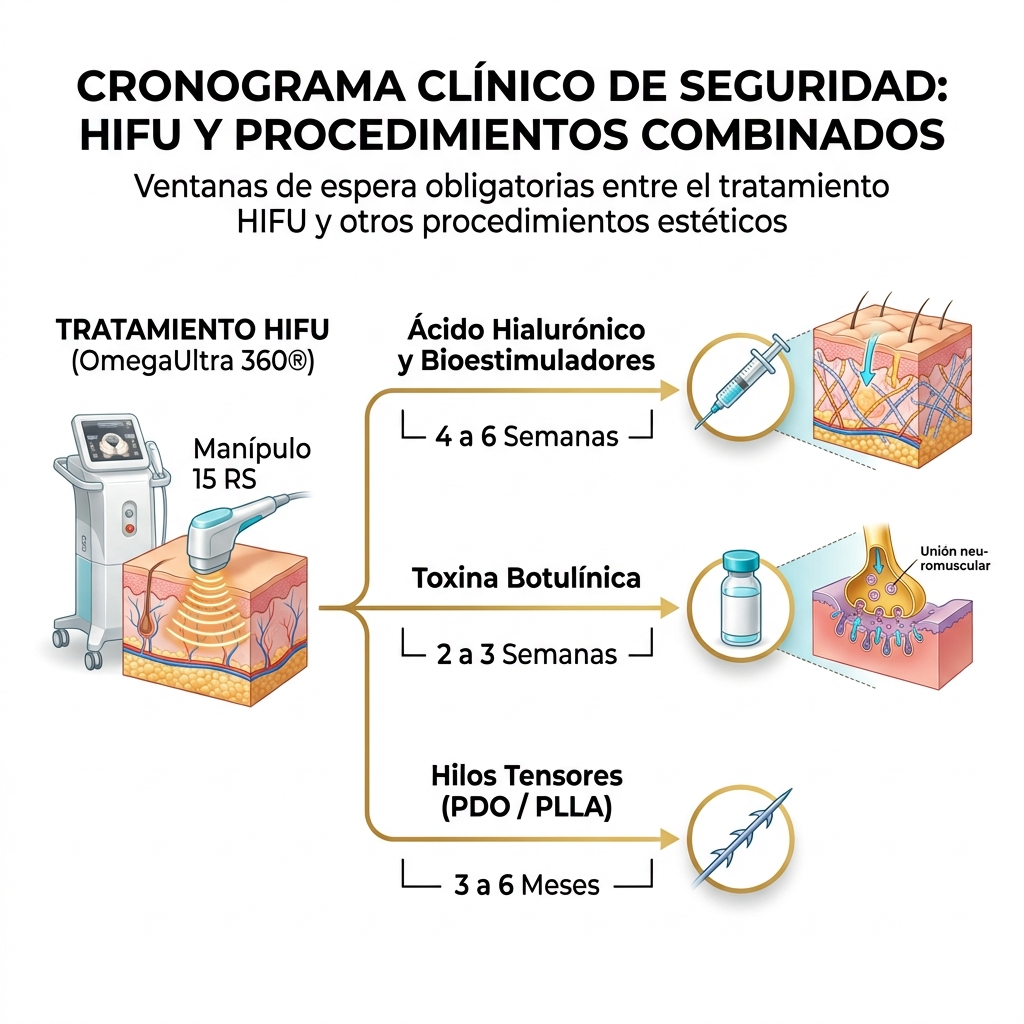

5.3 Contraindicaciones Relativas y Ventanas de Seguridad en Tratamientos Combinados
El abordaje integral del rejuvenecimiento facial requiere coordinar cronológicamente el HIFU con otras modalidades dermoestéticas. El calor generado (~65 °C) puede degradar cadenas poliméricas o acelerar la metabolización de agentes inyectables si no se respetan las siguientes ventanas de seguridad:
-
Implantes dérmicos de Ácido Hialurónico y Bioestimuladores de Colágeno (Hidroxiapatita de Calcio, Ácido Poli-L-Láctico, Policaprolactona):
- Ventana de seguridad obligatoria: Esperar un período mínimo de 4 a 6 semanas tras la infiltración de los materiales de relleno antes de realizar un procedimiento con HIFU en el mismo plano anatómico.
- Justificación fisiopatológica: El impacto térmico focalizado sobre un depósito de gel de ácido hialurónico induce la hidrólisis acelerada del polímero y altera su viscoelasticidad. En el caso de bioestimuladores, la energía acústica desorganiza la matriz de microesferas antes de que se complete la fibroplasia inducida.
- Protocolo alternativo: Si se planifica una sesión combinada en el mismo día, el profesional médico deberá ejecutar primero la sesión completa de HIFU (OmegaUltra 360®) y posteriormente, en un segundo tiempo clínico estéril, proceder con la infiltración del relleno o bioestimulador.
-
Toxina Botulínica (OnabotulinumtoxinA, AbobotulinumtoxinA, IncobotulinumtoxinA):
- Ventana de seguridad obligatoria: Esperar un intervalo de 2 a 3 semanas post-aplicación de neurotoxina antes de aplicar HIFU en los grupos musculares involucrados.
- Justificación fisiopatológica: Durante las primeras 2 semanas, el complejo de la neurotoxina se encuentra internalizándose en la terminación nerviosa presináptica para escindir la proteína SNAP-25. La hipertermia local transitoria y el eritema mecánico podrían inducir una redistribución no deseada del fármaco por aumento de la perfusión vascular o su desnaturalización proteica, disminuyendo la eficacia del bloqueo neuromuscular.
- Protocolo alternativo: Al igual que con los rellenos, si se proyecta el tratamiento en la misma fecha, se realizará prioritariamente el protocolo de HIFU en los vectores faciales y, al culminar, se inyectará la toxina botulínica.
-
Hilos Tensores y de Sustentación (Polidioxanona - PDO, Ácido Poliláctico - PLLA, Policaprolactona - PCL):
FIGURA 5.3 ### 5.3 Contraindicaciones Relativas y Ventanas de Seguridad en Tratamientos Combinados
- Ventana de seguridad obligatoria: Suspender el uso de cartuchos que impacten en el plano de inserción de los hilos (típicamente 3.0 mm y 4.5 mm) durante un período no menor a 3 a 6 meses posteriores a la colocación de las suturas de tracción.
- Justificación fisiopatológica: La exposición directa a 65 °C debilita la estructura traccional de los conos o espículas de los hilos reabsorbibles, provocando el colapso inmediato de la fijación mecánica y la pérdida del soporte vectorial en el SMAS o tejido subcutáneo.
5.4 Protocolo de Verificación Operativa y Control de Disparo
Durante la ejecución del procedimiento con la plataforma OmegaUltra 360®, el profesional deberá asegurar el control continuo de la entrega energética mediante el empleo del accesorio de disparo manos libres:
FIGURA 5.4
### 5.4 Protocolo de Verificación Operativa y Control de Disparo
[MÓDULO DE ACTIVACIÓN CLÍNICA: PEDAL DE PIE (INTERRUPTOR MOMENTÁNEO)]- Inspección del mecanismo de activación: El profesional médico verificará que el pedal de activación (interruptor de pie con microswitch interno normalmente abierto y base con tacos de goma antideslizantes) se encuentre posicionado de forma estable y accesible en el suelo del consultorio.
- Acople biomecánico: El operador mantendrá ambas manos ocupadas en la sujeción firme del transductor y en la tracción de los tejidos cutáneos, delegando el inicio y la interrupción de la emisión acústica al contacto podal controlado.
- Pregunta de anclaje contextual para el sistema de soporte clínico: ¿El paciente refiere una sensación térmica focalizada profunda tolerable, sin presencia de dolor punzante perióstico que amerite un reajuste de la densidad de energía en Joules o un cambio en la profundidad del transductor?
- Checkpoint de seguridad dérmica: Al completar una línea de disparos térmicos mediante el interruptor de pie, se comprobará la presencia de un eritema leve homogéneo o edema transitorio sin signos de palidez isquémica, ampollamiento ni quemadura superficial, confirmando un acople acústico adecuado con el gel conductor de grado médico.
Módulo 6
Metodología de Aplicación, Dosimetría Paramétrica y Protocolos Clínicos Paso a Paso
6. Metodología de Aplicación, Dosimetría Paramétrica y Protocolos Clínicos Paso a Paso
Fundamentación Biofísica y Arquitectura de Entrega Tisular
El tratamiento mediante la plataforma OmegaUltra 360® exige una comprensión rigurosa de la interacción electroacústica en las distintas capas anatómicas. El principio de focalización del ultrasonido de alta intensidad (HIFU) radica en la convergencia de ondas acústicas en una zona focal milimétrica, donde la densidad de potencia acústica se transforma en energía térmica instantánea, alcanzando temperaturas terapéuticas de 65 °C a 70 °C. Este incremento térmico induce una zona de coagulación térmica fraccional (TCP), provocando la desnaturalización inmediata de las hélices de colágeno y desencadenando una cascada biológica de neocolagénesis y elastogénesis a mediano y largo plazo.
La entrega de energía debe ejecutarse de forma estrictamente estratificada, abordando el tejido desde los planos más profundos hacia las estructuras dérmicas superficiales. La intervención sobre el sistema músculo-aponeurótico superficial (SMAS) a 4.5 mm genera un anclaje mecánico y un efecto de contracción fascial. Posteriormente, la focalización en la dermis profunda y el tejido subcutáneo a 3.0 mm estimula la matriz extracelular densa. Finalmente, la acción sobre la dermis media y papilar (1.5 mm y 2.0 mm) induce el retensado superficial y la atenuación del microrrelieve cutáneo. La adición de tecnologías complementarias en los manípulos multimodales, como la radiofrecuencia a 6.78 MHz y la estimulación muscular eléctrica (EMS), optimiza la reorganización tisular mediante un calentamiento volumétrico difuso y un incremento del tono en las fibras musculares subyacentes.
FIGURA 6.1
### Fundamentación Biofísica y Arquitectura de Entrega Tisular
Dosimetría Paramétrica Facial y Corporal por Región Anatómica
Los siguientes parámetros operativos representan los rangos de dosimetría estandarizados para cada área anatómica. El operador clínico deberá configurar la energía en Joules (J), la longitud del disparo (longitud de línea de escaneo), el espaciado entre puntos focales acústicos, la frecuencia acústica del transductor y el volumen total de líneas/disparos recomendados.
+========================================================================================================================+
| GUÍA DOSIMÉTRICA INTEGRAL POR CAPAS: OMEGAULTRA 360® |
+========================================================================================================================+
| ESTRUCTURA DE APLICACIÓN: |
| [Profundo / SMAS: 4.5 mm] ---> [Dermis Profunda: 3.0 mm] ---> [Dermis Superficial / Periocular: 1.5 mm / 2.0 mm] |
+========================================================================================================================+1. Región Frontal y Temporal
FIGURA 6.2
#### 1. Región Frontal y Temporal
- Profundidad 1 (Dermis Reticular Media): Cartucho 2.0 mm (Manípulo 15 RS / Facial) - Frecuencia: 7.0 MHz - Energía: 0.3 J a 0.5 J - Longitud de disparo: 15 mm a 20 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 60 a 80 líneas por sesión.
- Profundidad 2 (Dermis Papilar / Tensado Superficial): Cartucho 1.5 mm (Manípulo Facial / 36 RS) - Frecuencia: 7.0 MHz - Energía: 0.2 J a 0.4 J - Longitud de disparo: 15 mm a 20 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 60 a 80 líneas por sesión.
- Nota anatómica de seguridad: Queda contraindicado el uso de cartuchos de 4.5 mm en la frente para evitar el impacto térmico directo sobre el periostio y los ramos nerviosos supraorbitarios y supratrocleares.
2. Región Periocular y Párpados
FIGURA 6.3
#### 2. Región Periocular y Párpados
- Fase Única (Dermis Fina Periorbital y Patas de Gallo): Manípulo 36 RS Periorbicular (Cartucho 1.5 mm o 2.0 mm) - Frecuencia: 7.0 MHz - Modalidad combinada: HIFU 25D + RF 6.78 MHz + EMS - Energía HIFU: 0.15 J a 0.35 J - Nivel de RF: Bajo a Medio - Espaciado: 1.0 mm a 1.2 mm - Densidad recomendada: 120 a 180 disparos circulares por lado.
- Nota anatómica de seguridad: Se deberá respetar estrictamente el reborde orbitario óseo, prohibiéndose la emisión directa dentro de la cavidad ocular o sobre el globo ocular.
3. Tercio Medio Facial (Mejillas, Zona Cigomática y Surcos Nasogenianos)
FIGURA 6.4
#### 3. Tercio Medio Facial (Mejillas, Zona Cigomática y Surcos Nasogenianos)
- Profundidad 1 (Plano SMAS): Cartucho 4.5 mm (Manípulo Facial / 36 RS) - Frecuencia: 4.0 MHz - Energía: 0.8 J a 1.4 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 100 a 150 líneas por hemicara.
- Profundidad 2 (Dermis Profunda / Grasa Malar): Cartucho 3.0 mm (Manípulo Facial / 36 RS) - Frecuencia: 5.5 MHz a 7.0 MHz - Energía: 0.6 J a 1.1 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 100 a 150 líneas por hemicara.
- Profundidad 3 (Dermis Superficial): Cartucho 1.5 mm o 2.0 mm (Manípulo 15 RS) - Frecuencia: 7.0 MHz - Energía: 0.3 J a 0.6 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.2 mm a 1.5 mm - Densidad recomendada: 80 a 100 líneas por hemicara.
4. Submentón y Reborde Mandibular
FIGURA 6.5
#### 4. Submentón y Reborde Mandibular
- Profundidad 1 (Platysma / Grasa Submentoniana): Cartucho 4.5 mm (Manípulo Facial / 18D RS) - Frecuencia: 4.0 MHz - Energía: 0.9 J a 1.5 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.2 mm a 1.5 mm - Densidad recomendada: 80 a 120 líneas.
- Profundidad 2 (Dermis Profunda Submentoniana): Cartucho 3.0 mm (Manípulo Facial / 15 RS) - Frecuencia: 5.5 MHz - Energía: 0.6 J a 1.0 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.2 mm a 1.5 mm - Densidad recomendada: 80 a 100 líneas.
- Profundidad 3 (Reborde Cutáneo Mandibular): Cartucho 2.0 mm (Manípulo 15 RS) - Frecuencia: 7.0 MHz - Energía: 0.4 J a 0.7 J - Longitud de disparo: 20 mm - Espaciado de puntos: 1.2 mm - Densidad recomendada: 60 a 80 líneas por lateral.
5. Región Cervical (Cuello y Escote)
FIGURA 6.6
#### 5. Región Cervical (Cuello y Escote)
- Profundidad 1 (Platisma / Dermis Profunda): Cartucho 3.0 mm (Manípulo Facial) - Frecuencia: 5.5 MHz - Energía: 0.5 J a 0.9 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.5 mm a 2.0 mm - Densidad recomendada: 100 a 140 líneas.
- Profundidad 2 (Dermis Media y Superficial): Cartucho 1.5 mm o 2.0 mm (Manípulo 15 RS) - Frecuencia: 7.0 MHz - Energía: 0.3 J a 0.6 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 100 a 120 líneas.
- Nota anatómica de seguridad: Se prohíbe emitir disparos sobre la línea media traqueal, el cartílago tiroides y el área tiroidea vascular profunda.
6. Región Abdominal y Flancos
FIGURA 6.7
#### 6. Región Abdominal y Flancos
- Profundidad 1 (Panículo Adiposo Profundo): Cartucho Macrofocalizado 13.0 mm (Manípulo Corporal) - Frecuencia: 4.0 MHz - Energía: 1.8 J a 2.8 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.2 mm a 1.5 mm - Densidad recomendada: 300 a 500 líneas por cuadrante.
- Profundidad 2 (Adiposidad Media Subcutánea): Cartucho Macrofocalizado 8.0 mm (Manípulo Corporal / 18D RS) - Frecuencia: 4.0 MHz - Energía: 1.4 J a 2.2 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.2 mm a 1.5 mm - Densidad recomendada: 250 a 400 líneas por cuadrante.
- Profundidad 3 (Tensado Dérmico Corporal): Cartucho 4.5 mm o 6.0 mm (Manípulo Corporal / 18D RS) - Frecuencia: 4.0 MHz a 5.5 MHz - Energía: 1.0 J a 1.6 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 200 a 300 líneas por cuadrante.
7. Extremidades Superiores (Braquial / Brazos)
FIGURA 6.8
#### 7. Extremidades Superiores (Braquial / Brazos)
- Profundidad 1 (Panículo Adiposo Subdérmico): Cartucho Macrofocalizado 8.0 mm (Manípulo Corporal / 18D RS) - Frecuencia: 4.0 MHz - Energía: 1.2 J a 1.8 J - Longitud de disparo: 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 150 a 250 líneas por brazo.
- Profundidad 2 (Dermis Profunda y SMAS Corporal): Cartucho 4.5 mm o 3.0 mm (Manípulo 18D RS / Facial) - Frecuencia: 4.0 MHz a 5.5 MHz - Energía: 0.7 J a 1.2 J - Longitud de disparo: 20 mm a 25 mm - Espaciado de puntos: 1.5 mm - Densidad recomendada: 150 a 200 líneas por brazo.
Protocolo Clínico Paso a Paso: Técnica Operativa y Ejecución Segura
Paso 1: Preparación del Paciente y Desinfección Tisular
FIGURA 6.9
#### Paso 1: Preparación del Paciente y Desinfección Tisular
- El profesional médico deberá recostar al paciente en posición de decúbito supino en una camilla clínica ergonómica con cabecero regulable.
- Se procederá a retirar todo resto de maquillaje, lípidos cutáneos y agentes contaminantes mediante una solución micelar suave, seguida de una antisepsia con clorhexidina alcohólica al 0.5% o solución de cloruro de benzalconio.
- Se constatará la ausencia de implantes metálicos activos, marcapasos o hilos tensores permanentes en el área objetivo.
- Pausa de confirmación clínica: ¿Se ha verificado la indemnidad cutánea y la total desinfección del área sin dejar residuos que alteren la interfase acústica?
Paso 2: Marcado Anatómico y Vectorización Dérmica
FIGURA 6.10
#### Paso 2: Marcado Anatómico y Vectorización Dérmica
- Con la ayuda de una regla quirúrgica flexible y un lápiz dermográfico blanco o quirúrgico estéril, el operador delineará las cuadrículas de tratamiento y los vectores de tracción anti-gravitatoria.
- En la zona facial, se trazarán líneas guía ascendentes desde el surco nasogeniano hacia la región preauricular y desde la comisura labial hacia el trago.
- Se marcarán con precisión las zonas de exclusión anatómica absoluta: el foramen supraorbitario, el nervio marginal mandibular (siguiendo el trayecto sobre la mandíbula hacia la comisura), la trayectoria del nervio facial temporal y la zona tiroidea/traqueal anterior en el cuello.
- En aplicaciones corporales, se dividirá el área adiposa en cuadrículas estandarizadas de 5 cm × 5 cm o 10 cm × 10 cm, delimitando el espesor de pliegue cutáneo que debe superar los 20 mm de pellizco para cartuchos de 13.0 mm.
Paso 3: Aplicación del Medio de Acople Ultrasónico
FIGURA 6.11
#### Paso 3: Aplicación del Medio de Acople Ultrasónico
- El operador deberá depositar una capa homogénea y abundante de gel conductor neutro hidrosoluble de alta viscosidad (grado médico, desgasificado).
- Se extenderá el gel con espátula estéril garantizando un espesor uniforme de entre 2 y 3 milímetros sobre la superficie cutánea.
- Se inspeccionará minuciosamente la interfase para corroborar la ausencia total de microburbujas de aire atrapadas. La presencia de gas intermedio provocaría la dispersión y refracción del haz ultrasónico, reduciendo drásticamente la energía transmitida y generando sobrecalentamiento epidérmico superficial con riesgo de quemadura por rebote.
ACOPLE CORRECTO ACOPLE DEFICIENTE (RIESGO DE QUEMADURA)
[ Transductor HIFU ] [ Transductor HIFU ]
====================== ======================
| Gel Neutro Denso | | Gel con Burbujas o | <- Reflexión Acústica
====================== | Capa Desigual | y Calor Epidérmico
[ Superficie Cutánea ] ======================
[ Puntos Coagulación ] [ Superficie Cutánea ]Paso 4: Posicionamiento, Perpendicularidad y Presión de Contacto
FIGURA 6.12
#### Paso 4: Posicionamiento, Perpendicularidad y Presión de Contacto
- El clínico tomará el manípulo seleccionado (Facial, Corporal, 15 RS, 36 RS o 18D RS) colocándolo en estricta perpendicularidad (90 grados sexagesimales) respecto a la superficie de la piel.
- Se ejercerá una presión firme, constante y moderada contra el estrato córneo. No se permitirá la inclinación lateral ni la pérdida de contacto de los bordes del cartucho durante el ciclo de disparo.
- Se activará el disparo mediante el gatillo digital o pedal según la configuración del módulo. Durante la emisión acústica multilínea o de barrido motorizado, el transductor permanecerá totalmente inmóvil hasta la conclusión audible de la secuencia de disparos térmicos.
- Pausa de control operativo: ¿Se mantiene una presión constante sin comprimir el tejido óseo subyacente y asegurando que la ventana acústica del cartucho esté en 100% de contacto con el gel?
Paso 5: Progresión Estratificada en Capas y Vectores
FIGURA 6.13
#### Paso 5: Progresión Estratificada en Capas y Vectores
- Se iniciará el protocolo aplicando la pasada profunda con el cartucho de mayor longitud focal (4.5 mm en rostro, 13.0 mm/8.0 mm en cuerpo). Las líneas se distribuirán paralelas y yuxtapuestas dentro de cada cuadrante, respetando un espaciado entre líneas de 2 a 3 mm.
- Concluido el plano profundo, se sustituirá el cartucho en el manípulo o se seleccionará el siguiente manípulo programado (3.0 mm o 2.0 mm según corresponda).
- Se aplicará la segunda capa de líneas con una ligera variación angular respecto a la primera pasada (patrón en trama cruzada de 30° a 45° o siguiendo los vectores ascendentes de tensado fascial).
- Para el sellado superficial dérmico y tratamiento de arrugas perioculares/peribucales, se empleará el manípulo 36 RS o 15 RS con cartucho de 1.5 mm/2.0 mm, aplicando pases continuos y uniformes con microcorriente EMS y RF integrada para maximizar el alisado y drenaje tisular.
Paso 6: Evaluación del Endpoint Clínico y Cuidados Post-Procedimiento
FIGURA 6.14
#### Paso 6: Evaluación del Endpoint Clínico y Cuidados Post-Procedimiento
- El operador monitoreará de manera continua la respuesta del tejido. El criterio de finalización (clinical endpoint) consiste en la aparición de un eritema leve a moderado y un edema transitorio homogéneo en la zona tratada, acompañado por una sensación de tensión profunda y calor interno descrita por el paciente.
- Se retirará la totalidad del gel de acople ultrasónico mediante gasas húmedas con solución salina estéril.
- Se aplicará una emulsión tópica regeneradora no oclusiva con base en ácido hialurónico y pantenol, finalizando con un protector solar físico de amplio espectro (FPS 50+ con protección UVA/UVB).
- El paciente deberá recibir la instrucción de evitar la exposición solar directa, saunas, baños calientes y actividad física intensa durante las 48 horas posteriores a la sesión. Se restringirá el uso de antiinflamatorios no esteroideos (AINEs) durante al menos una semana post-tratamiento, a fin de no suprimir la respuesta inflamatoria aséptica controlada que da origen a la síntesis de nuevo colágeno.
Módulo 7
Reacciones Esperadas, Manejo de Complicaciones y Protocolos de Respuesta Inmediata
7. Reacciones Esperadas, Manejo de Complicaciones y Protocolos de Respuesta Inmediata
Fundamentación Tisular y Respuestas Fisiológicas Estándar
La aplicación de Ultrasonido Macro y Micro Focalizado de Alta Intensidad mediante la plataforma OmegaUltra 360® genera zonas de coagulación térmica microfocalizadas a temperaturas precisas de aproximadamente 65 °C en planos tisulares específicos (1.5 mm, 2.0 mm, 3.0 mm y 4.5 mm a nivel facial). Esta agresión térmica controlada induce una cascada inflamatoria estéril y predecible, indispensable para la retracción del sistema músculo aponeurótico superficial (SMAS) y la posterior estimulación fibroblástica que conduce a la neocolagénesis y elastogénesis.
El operador clínico deberá distinguir con precisión absoluta entre las manifestaciones biológicas esperadas postratamiento y aquellos signos patológicos que evidencian una complicación iatrogénica por error técnico o selección incorrecta de parámetros.
+-------------------------------------------------------------------------------+
| RESPUESTAS FISIOLÓGICAS ESTÁNDAR (POST-HIFU OMEGAULTRA 360®) |
+-------------------------------------------------------------------------------+
| • Eritema transitorio: Vasodilatación reactiva en dermis papilar (2-4 horas) |
| • Edema subdérmico leve: Incremento de permeabilidad vascular (24-72 horas) |
| • Hipersensibilidad muscular: Mialgia leve por retracción SMAS (1-2 semanas) |
+-------------------------------------------------------------------------------+Respuestas Fisiológicas Esperadas
FIGURA 7.1
#### Respuestas Fisiológicas Esperadas
- Eritema transitorio: Reacción vasomotora reactiva superficial inducida por la conducción térmica hacia los plexos capilares dérmicos. Presenta un patrón difuso y homogéneo que no sobrepasa el área tratada, resolviendo espontáneamente en un periodo de 2 a 4 horas posteriores a la sesión sin dejar discromías residuales.
- Edema tisular discreto: Aumento de la permeabilidad vascular localizado en el tejido celular subcutáneo y dermis reticular debido a la liberación de mediadores inflamatorios (histamina, bradicinina). Se manifiesta como un turgor aumentado o leve borramiento de relieves óseos que cede entre las 24 y 72 horas.
- Sensibilidad y mialgia por retracción: Sensación de agujeta muscular o hipersensibilidad focal al tacto profundo, originada por la contracción térmica y desnaturalización de fibras colágenas en la fascia del SMAS y periostio subyacente. Esta respuesta es autolimitada y persiste habitualmente entre 7 y 14 días.
Diagnóstico Diferencial de Eventos Adversos y Complicaciones por Mala Técnica
Las complicaciones clínicas durante el uso del sistema OmegaUltra 360® son atribuibles a fallas en el acoplamiento acústico, movimiento del transductor durante la descarga, sobredosis de energía (J) o desconocimiento de la anatomía vascular y neurológica facial de riesgo.
[ DIAGNÓSTICO DIFERENCIAL CLÍNICO ]
|
+-----------------------+-----------------------+
| |
[ LESIÓN SUPERFICIAL ] [ LESIÓN PROFUNDA ]
| |
• Quemaduras lineales / "Trepado de vía" • Atrofia grasa indeseada (volumen)
(Falta de gel / Pérdida de contacto) (Cartucho 4.5 mm en mejillas delgadas)
• Hematomas y equimosis subcutáneas • Neuropraxia / Paresia transitoria
(Ruptura de vasos dérmicos/SMAS) (Impacto en nervio facial / mentoniano)1. Quemaduras Epidérmicas Lineales o Estriadas (Efecto en "Vía de Tren")
FIGURA 7.2
#### 1. Quemaduras Epidérmicas Lineales o Estriadas (Efecto en "Vía de Tren")
- Etiopatogenia: Se producen cuando la energía ultrasónica converge indebidamente en la interfase dermoepidérmica en lugar de converger a la profundidad focal programada (1.5 mm, 2.0 mm, 3.0 mm o 4.5 mm). Esto ocurre por falta de paralelismo entre la ventana de emisión del cartucho y la piel, presencia de burbujas de aire en el gel de acoplamiento, cantidad insuficiente de gel conductor o por desplazar la pieza de mano antes de que finalice la secuencia de disparos.
- Manifestación clínica: Pápulas eritematosas lineales, vesículas o flictenas milimétricas alineadas en cordón continuo sobre la superficie cutánea, acompañadas de dolor urente inmediato.
- Evolución sin manejo: Riesgo elevado de costras hemáticas, necrosis epidérmica superficial y consecuente hiperpigmentación postinflamatoria (HPI) o cicatriz atrófica lineal.

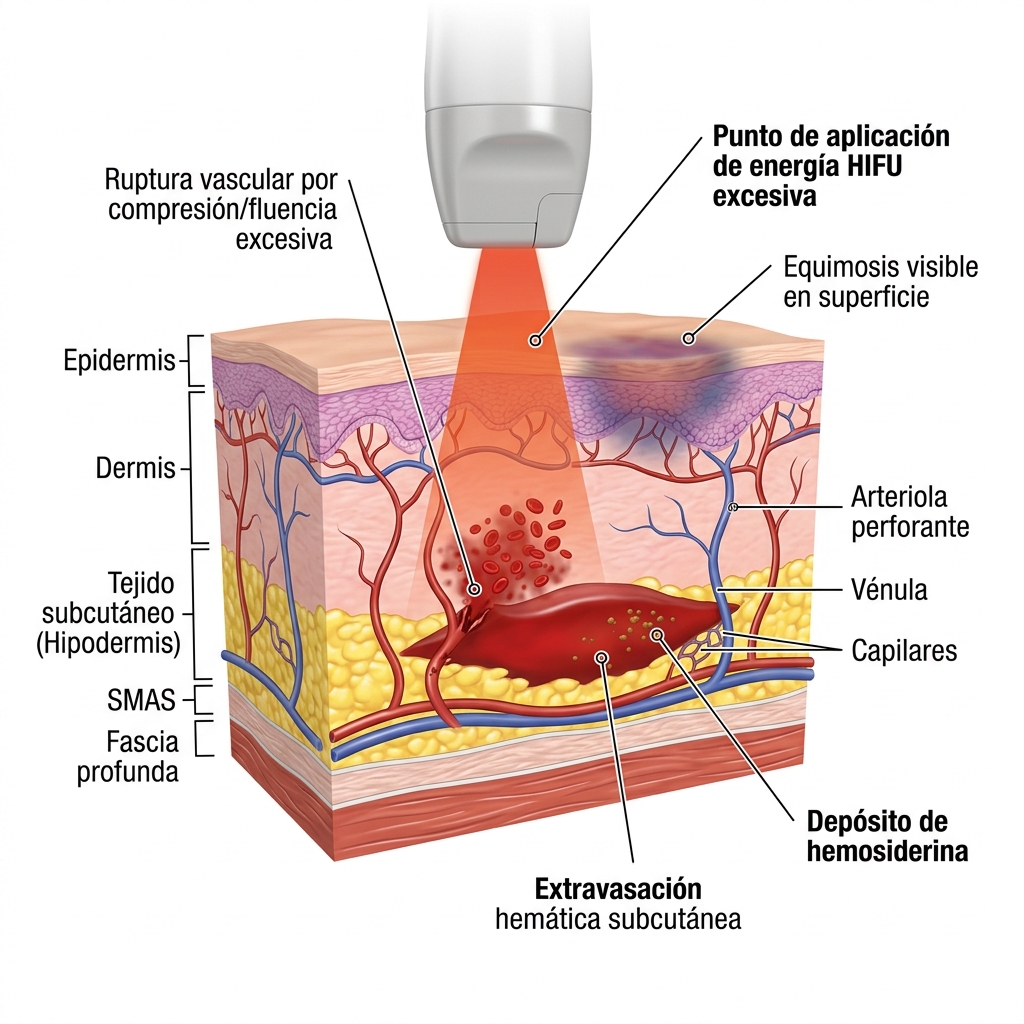

2. Hematomas y Equimosis Subcutáneas
FIGURA 7.3
#### 2. Hematomas y Equimosis Subcutáneas
- Etiopatogenia: Ruptura mecánica o térmica de vasos sanguíneos de mediano calibre (arteriolas o vénulas perforantes dérmicas y de la fascia muscular) ocasionada por una sobredosis de fluencia o presión excesiva con el transductor sobre trayectos vasculares como la arteria facial o la vena angular.
- Manifestación clínica: Colección hemática circunscrita o manchas equimóticas violáceas visibles inmediatamente o durante las 24 horas posteriores al procedimiento.
- Evolución: Reabsorción habitual en 7 a 14 días mediante degradación de hemoglobina, con riesgo de depósito de hemosiderina e hiperpigmentación secundaria si existe fotoexposición.
3. Dolor Neurálgico Intenso y Neuropraxia Transitoria
FIGURA 7.4
#### 3. Dolor Neurálgico Intenso y Neuropraxia Transitoria
- Etiopatogenia: Entrega de calor focalizado directo (~65 °C) sobre troncos o ramas nerviosas superficiales motoras o sensitivas. Los puntos críticos de lesión corresponden a la rama marginal mandibular (sobre el borde inferior mandibular), la rama temporal del nervio facial (a nivel de la cola de la ceja y región temporal anterior) y los nervios supratroclear, supraorbitario y mentoniano en sus respectivos forámenes de emergencia.
- Manifestación clínica sensitiva: Dolor lancinante agudo tipo descarga eléctrica ("shock eléctrico") durante el disparo, seguido de hiperalgesia, alodinia, parestesias o adormecimiento persistente en el dermatoma correspondiente.
- Manifestación clínica motora (Paresia): Pérdida transitoria de la función motora muscular. En la rama marginal se manifiesta como asimetría al sonreír con caída de la comisura bucal ipsilateral; en la rama temporal se presenta como incapacidad o paresia en la elevación de la ceja y cierre del párpado superior.
- Evolución: La neuropraxia responde al edema perineural e interrupción de la conducción axonal sin sección anatómica, con una recuperación funcional completa que suele tomar de 2 a 12 semanas.

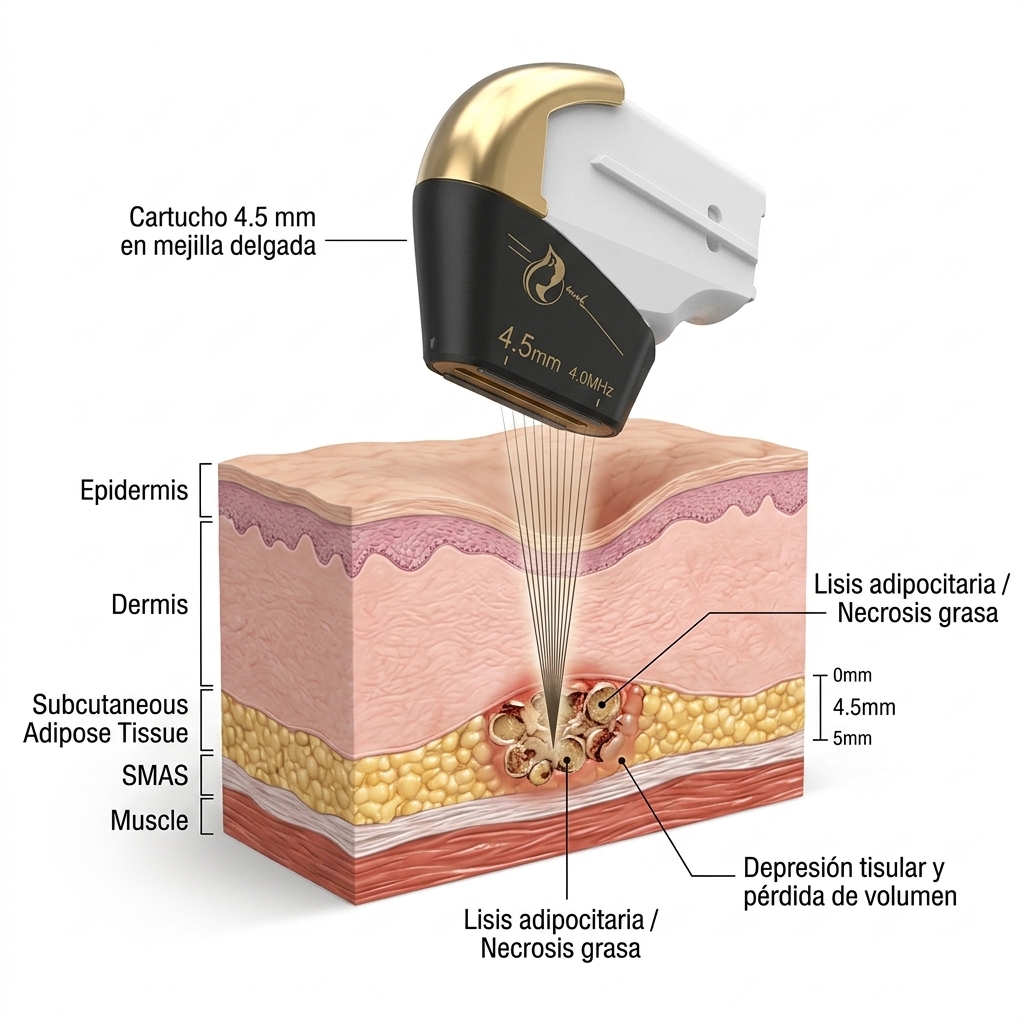

4. Atrofia Grasa Indeseada en Áreas Faciales No Indicadas
FIGURA 7.5
#### 4. Atrofia Grasa Indeseada en Áreas Faciales No Indicadas
- Etiopatogenia: Selección errónea de transductores de plano profundo (4.5 mm) con altas densidades de energía sobre áreas con panículo adiposo escaso o en biotipos faciales delgados/leptosómicos (fosa temporal, ángulo malar, surco preauricular o región bucal media/mejillas deprimidas). La energía focalizada induce necrosis coagulativa del adipocito y lisis lipídica estructural.
- Manifestación clínica: Depresión dérmica, esqueletización prematura del rostro, acentuación de hendiduras malares y pérdida involuntaria de volumen facial estético visible a partir del segundo o tercer mes postratamiento.
- Evolución: Defecto anatómico no reversible de manera espontánea que requerirá corrección secundaria con inductores de colágeno o ácido hialurónico reticulado.
Protocolos Clínicos de Respuesta y Manejo Médico Inmediato
Ante la sospecha o confirmación de cualquier evento adverso en cabina o durante el seguimiento postratamiento, el profesional de la salud deberá proceder según el siguiente algoritmo clínico estandarizado:
[ IDENTIFICACIÓN DEL EVENTO CLÍNICO EN CABINA / POST-TRATAMIENTO ]
|
+---------------------------+---------------------------+
| |
[ QUEMADURA / ERITEMA AGUDO ] [ NEUROPRAXIA / PARESIA ]
| |
1. Interrumpir emisión 1. Detener tratamiento en la zona
2. Crioterapia no presurizada 2. Evitar disparos adyacentes
3. Corticoide tópico (Fase aguda) 3. Corticoterapia oral:
4. Cicatrizantes epidérmicos / FPS Prednisona 0.5-1 mg/kg/día
4. Complejo vitamínico B (B1, B6, B12)
5. Monitoreo clínico semanalProtocolo A: Manejo de Quemaduras Epidérmicas y Lesiones Lineales
FIGURA 7.6

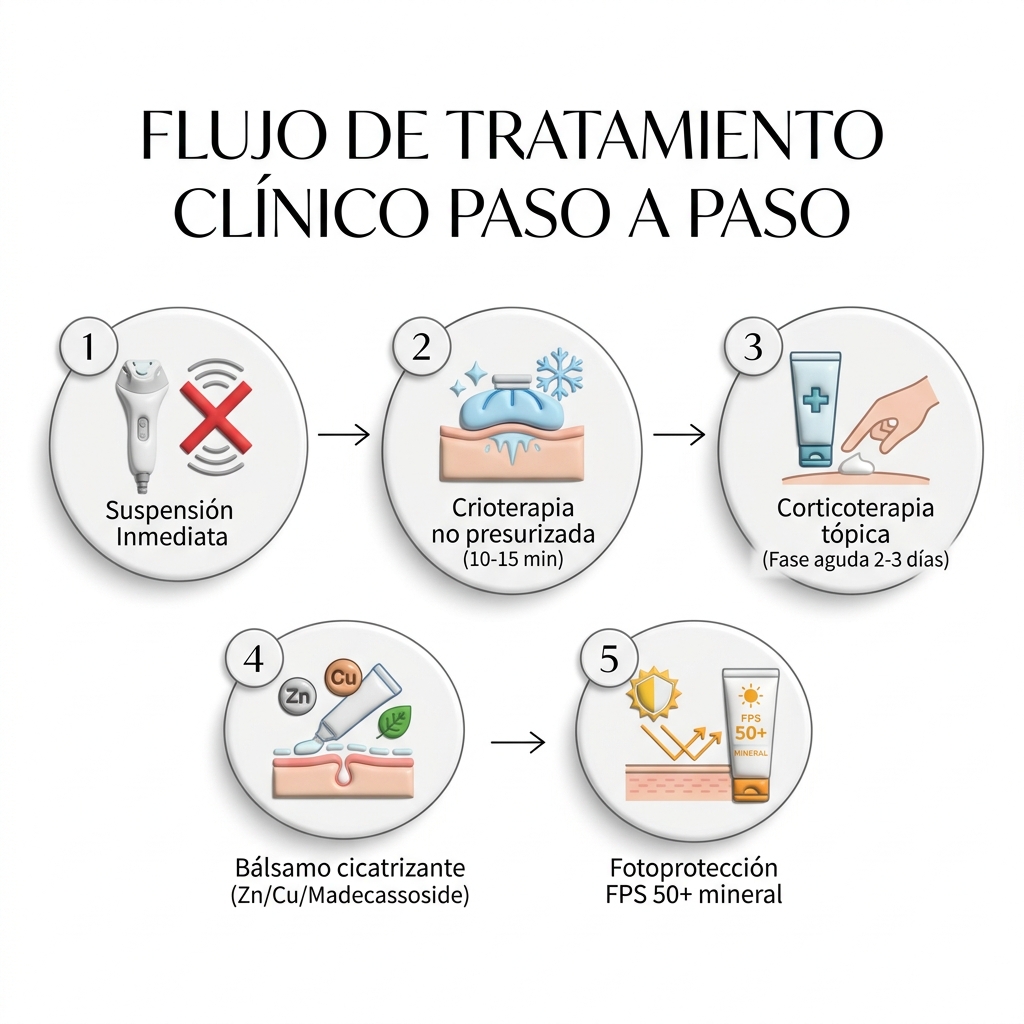

#### Protocolo A: Manejo de Quemaduras Epidérmicas y Lesiones Lineales
- Suspensión inmediata: El profesional deberá detener de inmediato la emisión ultrasónica en la zona afectada.
- Crioterapia no presurizada: Se deberá aplicar de forma instantánea una compresa fría estéril o apósitos de hidrogel refrigerados sobre la piel durante 10 a 15 minutos continuos. Queda estrictamente contraindicada la aplicación de hielo directo o la presión mecánica intensa sobre la dermis comprometida para evitar un desprendimiento epidérmico por cizallamiento.
- Corticoterapia tópica de choque: En presencia de eritema severo, flictenas o vesículas, se deberá prescribir una capa delgada de emulsión de hidrocortisona al 1% o propionato de clobetasol al 0.05% cada 12 horas, restringido estrictamente a los primeros 2 a 3 días para abortar la respuesta inflamatoria local sin inducir atrofia cutánea.
- Barrera regeneradora y epitelizante: Tras la fase inflamatoria aguda, el paciente deberá aplicar bálsamos reparadores a base de sulfato de zinc, sulfato de cobre, madecassoside o ácido hialurónico de bajo peso molecular tres veces al día hasta la resolución total de la reepitelización.
- Fotoprotección estricta y prevención de HPI: Se deberá instruir el uso ininterrumpido de protector solar con factor de protección solar mineral (óxido de zinc / dióxido de titanio) FPS 50+ cada 3 horas para neutralizar el riesgo de hiperpigmentación postinflamatoria reactiva.
Protocolo B: Manejo de Equimosis y Ruptura Vascular
- Crioterapia localizada: Aplicación inmediata de compresas frías sobre el área extravasada durante periodos de 10 minutos para inducir vasoconstricción local.
- Terapia tópica quelante y descongestiva: Se indicará la aplicación de geles tópicos con árnica montana, extracto de manzanilla o formulaciones con vitamina K óxido al 1% cada 12 horas para acelerar el aclaramiento de los depósitos hemáticos intersticiales.
- Evitar calor y AINEs: Se prohibirá estrictamente la exposición a fuentes de calor directo (saunas, baños termales, ejercicio físico extenuante) y el consumo de anticoagulantes o antiinflamatorios no esteroideos durante las primeras 48 horas postevento.
Protocolo C: Protocolo Médico ante Neuropraxia y Lesión Nerviosa
FIGURA 7.7
#### Protocolo C: Protocolo Médico ante Neuropraxia y Lesión Nerviosa
- Suspensión de tratamiento focal: Ante la presencia de parestesia intensa, asimetría motora inmediata o dolor neural refractario, el profesional deberá abstenerse de emitir más disparos sobre toda el área anatómica comprometida.
- Corticoterapia oral sistémica: Si se identifica una paresia motora evidente (por ejemplo, caída de comisura labial o debilidad del músculo orbicular de los ojos), se deberá instaurar una pauta antiinflamatoria sistémica de rescate:
- Prednisona oral a dosis de 0.5 a 1.0 mg/kg de peso al día durante 5 días continuos, seguida de una pauta de reducción progresiva decreciente a lo largo de los 7 días posteriores para desinflamar el tronco nervioso y resolver el edema perineural compresivo.
- Neurotropo coadyuvante: Se prescribirá un complejo vitamínico neurotrópico que combine Tiamina (Vitamina B1: 100 mg), Piridoxina (Vitamina B6: 100 mg) y Cianocobalamina (Vitamina B12: 1 mg) administrado por vía oral o intramuscular diaria durante 15 a 30 días continuos para favorecer la regeneración de la vaina mielínica y la velocidad de conducción axonal.
- Fisioterapia y electroestimulación neuromuscular pasiva: En casos de debilidad persistente tras la segunda semana, se valorará la derivación a terapia física facial orientada a mantener el tono muscular mientras concluye el periodo de reinervación biológica funcional.
Criterios Clínicos de Prevención y Seguridad Operativa
- Verificación continua de la interfase acústica: El operador deberá mantener una película densa, homogénea y libre de burbujas de gel conductor ecográfico sobre toda la superficie cutánea antes de liberar cada disparo.
- Control de verticalidad y aposición: Se mantendrá un ángulo estricto de 90° entre la cara del transductor y el relieve óseo subyacente, ejerciendo una presión moderada y uniforme, suficiente para garantizar contacto pero sin colapsar el plano vascular ni aproximar el foco térmico al periostio.
- Zonas anatómicas de bloqueo estricto: El profesional delimitará con lápiz demográfico las áreas de exclusión: trayecto de la arteria facial sobre el borde mandibular, foramen mentoniano, área temporal anterior suprayacente a la rama temporal del VII par craneal, tiroides y región pretraqueal media.
Pautas de Confirmación y Control Operativo
FIGURA 7.8
#### Pautas de Confirmación y Control Operativo
- ¿Se ha confirmado la estabilidad del transductor y el acoplamiento acústico sin burbujas antes de pulsar el disparador en la pantalla táctil de 15 pulgadas del equipo OmegaUltra 360®?
- ¿Se ha verificado que la piel del paciente se mantenga libre de lesiones lineales y que el eritema observado sea únicamente difuso y congruente con una vasodilatación estándar?
Módulo 8
Cuidados Post-Tratamiento, Régimen Domiciliario y Cronograma de Seguimiento Clínico
8. Cuidados Post-Tratamiento, Régimen Domiciliario y Cronograma de Seguimiento Clínico
Fundamentación Biológica del Período Post-HIFU y Manejo de la Cascada Térmica
La interacción del ultrasonido micro y macro focalizado emitido por el sistema OmegaUltra 360® genera puntos de coagulación térmica precisos a profundidades de 1.5 mm, 3.0 mm y 4.5 mm en el estrato cutáneo facial y el Sistema Músculo-Aponeurótico Superficial (SMAS), así como a 6.0 mm, 8.0 mm y 13 mm en panículo adiposo corporal. En estos microfocos, la temperatura tisular alcanza de 65 °C a 70 °C, induciendo una desnaturalización controlada del colágeno preexistente mediante la ruptura de sus puentes de hidrógeno intermoleculares.
Este estrés térmico desencadena una respuesta biológica dividida en tres fases consecutivas:
- Fase Inflamatoria (Días 1 a 3): Se caracteriza por la liberación de mediadores proinflamatorios, citoquinas y factores de crecimiento derivados de plaquetas (PDGF, TGF-beta y FGF). Ocurre una quimiotaxis activa de macrófagos y neutrófilos hacia las microlesiones para desbridar el colágeno desnaturalizado y preparar la matriz extracelular.
- Fase Proliferativa (Días 4 a 21): Los fibroblastos activados migran hacia la zona coagulada y comienzan la síntesis activa de procolágeno, proteoglicanos y elastina, sustituyendo el tejido con colágeno inmaduro tipo III.
- Fase de Maduración y Remodelación (Día 28 a 180): Ocurre la transición del colágeno tipo III a colágeno tipo I, con un alineamiento transversal y reticulación funcional de las fibras a lo largo de las líneas de tensión mecánica cutánea, consolidando el efecto de tracción y anclaje tisular.
Para garantizar la correcta culminación de estas fases biológicas, el profesional deberá instruir al paciente de forma clara y rigurosa sobre los cuidados post-tratamiento, el régimen cosmecéutico domiciliario y los tiempos biológicos de remodelación.
FIGURA 8.1
### Fundamentación Biológica del Período Post-HIFU y Manejo de la Cascada Térmica
Protocolo de Cuidados Inmediatos y Restricciones Clínicas (Primeras 48 a 72 Horas)
El éxito biológico de la sesión con OmegaUltra 360® depende de preservar la inflamación fisiológica controlada. El profesional médico deberá enfatizar las siguientes prohibiciones e indicaciones:
1. Prohibición Estricta de Frío Local Excesivo o Crioterapia
FIGURA 8.2
#### 1. Prohibición Estricta de Frío Local Excesivo o Crioterapia
- Fundamento Fisiológico: La aplicación de hielo directo, compresas heladas o geles refrigerados induce una vasoconstricción local inmediata que reduce la perfusión tisular, interrumpe el reclutamiento de macrófagos y atenúa la respuesta de las proteínas de choque térmico (HSP-47 y HSP-70). Esto disminuye la magnitud de la neocolagénesis inducida.
- Conducta Clínica: En presencia de eritema leve o sensación de calor residual, el profesional indicará únicamente la aplicación de compresas a temperatura ambiente o brumas descongestivas no térmicas a base de aguas termales neutras. Queda desaconsejado el uso de antiinflamatorios no esteroideos (AINEs) durante las primeras 48 horas post-procedimiento, priorizando analgésicos centrales puros (como paracetamol) si existiera molestia a la palpación del reborde mandibular o la región malar.
2. Restricción de Fuentes de Calor Extremo y Vasodilatación
FIGURA 8.3
#### 2. Restricción de Fuentes de Calor Extremo y Vasodilatación
- Fundamento Fisiológico: La exposición a fuentes de calor exógeno induce una vasodilatación excesiva que puede transformar un edema subclínico terapéutico en un edema difuso persistente o provocar hiperemia reactiva no deseada en el tejido recién coagulado.
- Conducta Clínica: El paciente deberá abstenerse totalmente de:
- Ingresar a saunas húmedos o secos, baños de vapor y jacuzzis durante un mínimo de 48 a 72 horas.
- Tomar duchas con agua a temperaturas elevadas que incidan directamente sobre la zona tratada (se aconseja agua tibia a templada).
- Realizar actividad física extenuante o entrenamientos de alta intensidad cardiovascular durante 48 horas para prevenir la sudoración profusa y el aumento excesivo de la presión venosa central.
3. Fotoprotección Mandatoria y Prevención de Hiperpigmentación Post-Inflamatoria (HPI)
FIGURA 8.4
#### 3. Fotoprotección Mandatoria y Prevención de Hiperpigmentación Post-Inflamatoria (HPI)
- Fundamento Fisiológico: La microcoagulación dérmica superficial (1.5 mm y 2.0 mm) sensibiliza transitoriamente la interfase dermoepidérmica. La radiación ultravioleta A y B desencadena una estimulación reactiva de los melanocitos en fototipos de Fitzpatrick III a VI expuestos a un lecho inflamatorio.
- Conducta Clínica:
- Se deberá prescribir un fotoprotector solar de amplio espectro con FPS 50+ y protección UVA alta (PA++++ / PPD > 16), preferentemente formulado con filtros físicos/minerales (óxido de zinc y dióxido de titanio microionizados) para evitar la irritación por filtros químicos.
- El paciente deberá aplicar el fotoprotector 20 minutos antes de cualquier exposición a la luz solar y reaplicarlo estrictamente cada 2 a 3 horas durante el día, manteniendo esta pauta como hábito dermatológico permanente.
Régimen Terapéutico Domiciliario y Soporte Nutricional Tisular
La capacidad de los fibroblastos para sintetizar triple hélice de colágeno estable requiere una adecuada hidratación de la matriz fundamental y el aporte de sustratos biomoleculares específicos. El profesional estructurará una rutina de cuidado cutáneo post-HIFU basada en los siguientes componentes:
FIGURA 8.5
### Régimen Terapéutico Domiciliario y Soporte Nutricional Tisular
- Paso 1 - Limpieza Suave (Mañana y Noche):
- El paciente deberá emplear limpiadores sindet (sin detergentes agresivos), con pH fisiológico entre 5.0 y 5.5, libres de sulfatos, fragancias artificiales o gránulos exfoliantes mecánicos.
- Paso 2 - Hidratación Profunda y Reparación de Barrera:
- Aplicación tópica de sérums formulados con Ácido Hialurónico Multimolecular (alto peso molecular para restaurar el film hidrolipídico superficial y bajo peso molecular para penetrar la epidermis e inducir señalización hidrostática).
- Incorporación de formulaciones ricas en Péptidos Biomiméticos (ej. palmitoil tripéptido-1, palmitoil tetrapéptido-7 y péptidos de cobre), los cuales actúan como ligandos celulares estimuladores de la producción de tropocolágeno y fibronectina.
- Cremas barrera con Ceramidas puras (I, III, VI-II), Colesterol y Ácidos Grasos Esenciales, restableciendo la función de barrera epidérmica y minimizando la pérdida transepidérmica de agua (TEWL).
- Paso 3 - Suspensión Temporal de Activos Irritantes:
- Se suspenderá el uso de retinoides tópicos (ácido retinoico, retinaldehído, retinol), alfa-hidroxiácidos (ácido glicólico, láctico), beta-hidroxiácidos (ácido salicílico) y formulaciones de vitamina C pura no tamponada en altas concentraciones durante 5 a 7 días posteriores a la sesión. Se reintroducirán de forma gradual una vez comprobada la ausencia total de eritema o hipersensibilidad al tacto.
Cronograma de Evaluación, Registro Fotográfico y Evolución Clínica
La respuesta biológica al tratamiento con el equipo OmegaUltra 360® sigue una cronología definida que el profesional deberá documentar y monitorear para evaluar la eficacia y gestionar las expectativas del paciente.
Sesión HIFU Día 0
│
├─ Inmediato (Día 0): 10-15% tensado mecánico agudo (contracción térmica).
│
├─ Día 30: Fase proliferativa activa; inicio de firmeza y luminosidad epidérmica.
│
├─ Día 60: Progresión de neocolagénesis profunda; definición mandibular y malar.
│
├─ Día 90: Maduración de colágeno Tipo I; reposicionamiento del SMAS evidente.
│
└─ Días 120-180: Pico máximo de remodelación; vectorización óptima del tejido.Protocolo Estandarizado de Registro Fotográfico
Para garantizar la comparabilidad diagnóstica y documental en cada hito temporal, el profesional deberá implementar las siguientes condiciones técnicas:
FIGURA 8.6
#### Protocolo Estandarizado de Registro Fotográfico
- Iluminación: Luz médica calibrada de 5500 K (luz día neutral) con dos paneles de difusión laterales a 45° para evitar sombras parásitas en surcos y relieves.
- Posición del Paciente: Plano anatómico Frankfurt horizontal estricto (línea imaginaria desde el margen infraorbitario superior hasta el conducto auditivo externo paralela al piso).
- Ángulos de Captura: Tomas a 0° (frontal anterior), 45° (oblicuas derecha e izquierda) y 90° (perfiles puros derecho e izquierdo). En tratamientos submentonianos y cervicales, se incluirá una toma dinámica a 45° con hiperextensión cervical.
- Fondo y Parámetros: Fondo azul mate o gris neutro antireflectante; cámara configurada con distancia focal fija de 50 mm u 85 mm, idéntica apertura, velocidad de obturación e ISO en cada control.
Hitos de Seguimiento Clínico y Checkpoints de Evaluación
FIGURA 8.7
#### Hitos de Seguimiento Clínico y Checkpoints de Evaluación
- Control Post-Tratamiento Inmediato (Día 0):
- Hallazgos: Contracción inmediata del 10% al 15% del tejido por acortamiento de las fibras colágenas existentes tras superar los 65 °C. Eritema transitorio y edema leve en la zona tratada.
- Checkpoint Médico: El profesional confirmará la integridad de la epidermis, descartando la presencia de estrías edematosas lineales o pápulas (indicativas de mal acople del transductor) y evaluará la movilidad neuromuscular facial.
- Control a los 30 Días (Mes 1):
- Hallazgos: Disipación completa del edema profundo. La piel exhibe mayor luminosidad y turgencia debido al recambio de la matriz extracelular en dermis papilar y reticular superior (acción de los cartuchos de 1.5 mm y 2.0 mm).
- Control a los 60 Días (Mes 2):
- Hallazgos: Consolidación de la síntesis de colágeno nuevo en dermis profunda y SMAS (cartuchos de 3.0 mm y 4.5 mm). Se evidencia inicio de reducción del pliegue nasolabial y compactación del tejido graso subcutáneo tratado.
- Control a los 90 Días (Mes 3):
- Hallazgos: Reticulación y compactación estructural de fibras de colágeno maduro tipo I. Levantamiento de la cola de la ceja, definición marcada del reborde mandibular y reducción cuantitativa del grosor de la papada.
- Evaluación Final y Pico de Remodelación (Días 120 a 180 / Meses 4 a 6):
- Hallazgos: Se alcanza el efecto biomecánico cumbre del tratamiento. Máxima firmeza dérmica, tracción vertical de los cojinetes grasos descendidos y reposicionamiento tisular estable.
Pautas para Mantenimiento Anual y Protocolos de Sinergia Complementaria (RF / EMS)
La durabilidad del resultado alcanzado con OmegaUltra 360® oscila generalmente entre 12 y 18 meses, condicionada por la edad del paciente, la velocidad intrínseca de envejecimiento, el tabaquismo, la exposición solar y el estado metabólico.
Línea de Tiempo Terapéutica Anual:
┌───────────────────────────────┬───────────────────────────────┐
│ Mes 0 (HIFU Primario) │ Meses 2 a 4 (Sinergia) │ Mes 12 (Mantenimiento) │
├───────────────────────────────┼───────────────────────────────┼───────────────────────────────┤
│ • Sesión Completa Multi- │ • Radiofrecuencia (6.78 MHz) │ • Evaluación clínica general │
│ profundidad (1.5, 3.0, 4.5) │ • EMS para tono muscular │ • Refuerzo sectorizado HIFU │
│ • Impacto en SMAS y Dermis │ • Densificación superficial │ • Sesión completa si amerita │
└───────────────────────────────┴───────────────────────────────┴───────────────────────────────┘1. Frecuencia de Retratamiento con HIFU
- Para pacientes con flacidez moderada a severa (Glogau III-IV): Se podrá realizar una sesión de refuerzo sectorizada (por ejemplo, en tercio inferior y cuello con cartuchos de 3.0 mm y 4.5 mm) a los 6 meses de la sesión inicial.
- Para mantenimiento estándar y prevención del cronoenvejecimiento: Se pautará una sesión global cada 12 a 18 meses, evaluando el grado de laxitud cutánea residual mediante el test de pinzamiento (snap test).
2. Sinergia Tecnológica con Manípulo 18D RS (Radiofrecuencia 6.78 MHz + Electroestimulación Muscular EMS)
La plataforma OmegaUltra 360® integra el sistema multi-dimensional 18D RS, permitiendo implementar protocolos secuenciales avanzados para potenciar los resultados:
FIGURA 8.8
#### 2. Sinergia Tecnológica con Manípulo 18D RS (Radiofrecuencia 6.78 MHz + Electroestimulación Muscular EMS)
- Radiofrecuencia Capacitiva/Resistiva (6.78 MHz):
- Puede programarse a partir de la 6ª a 8ª semana post-HIFU en sesiones mensuales breves (2 a 3 sesiones).
- Actúa a nivel de la dermis media y papilar calentando de 40 °C a 42 °C de forma uniforme, complementando los microfocos ablativos puntuales del HIFU y estimulando la angiogénesis y la síntesis de glucosaminoglucanos.
- Electroestimulación Muscular Focalizada (EMS):
- Diseñada para tonificar el sistema muscular subyacente (músculo platisma, cigomáticos mayor y menor, y maseteros).
- Proporciona un soporte dinámico al lecho aponeurótico retráctil que fue anclado térmicamente mediante el cartucho de 4.5 mm del HIFU, mejorando el contorno facial global.
Preguntas de Anclaje Pedagógico para Validación en Plataforma Live AI
Durante la formación médica interactiva, el sistema Live AI deberá intercalar pausas evaluativas estructuradas para validar la comprensión clínica del operador antes de autorizar el alta técnica:
- Pregunta de Anclaje 1: «¿Por qué razón fisiopatológica se prohíbe taxativamente la colocación de compresas frías o hielo en las zonas tratadas durante las primeras 48 horas posteriores a una sesión con OmegaUltra 360®?»
- Criterio de Validación: El profesional deberá responder que el frío induce vasoconstricción y detiene la cascada inflamatoria térmica fisiológica, inhibiendo la liberación de citoquinas y el reclutamiento fibroblástico necesarios para la neocolagénesis.
- Pregunta de Anclaje 2: «¿En qué ventana temporal post-tratamiento se registra biológicamente el pico máximo de síntesis, maduración y alineación del colágeno tipo I inducido por HIFU?»
- Criterio de Validación: El profesional deberá especificar que el pico máximo se consolida entre los 3 y 6 meses (90 a 180 días) posteriores a la aplicación.
- Pregunta de Anclaje 3: «¿Cuál es el propósito clínico de integrar sesiones de mantenimiento con Radiofrecuencia de 6.78 MHz y EMS a partir del segundo mes post-HIFU?»
- Criterio de Validación: El profesional deberá fundamentar que la RF redensifica la dermis papilar/media de forma homogénea mientras que la EMS mejora el tono del soporte muscular subyacente al SMAS, optimizando el vector de sustentación.
