Ultrasonido Focalizado de Alta Intensidad HIFU (HIFU 25D)
Modelo Oficial: OmegaUltra 360® • Categoría: Equipos de Ultrasonido Focalizado (HIFU)
Portada e Índice
MANUAL DE INSTALACION, MANTENIMIENTO Y USO
ÍNDICE DE CONTENIDOS
- Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
- Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
- Instrucciones de Instalación Física y Ensamblaje Secuencial Paso a Paso
- Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
- Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
- Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
- Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
1. Ficha Técnica Oficial, Especificaciones del Equipo y Lista de Accesorios Incluidos
1.1 Introducción Técnica y Fundamentación Biofísica del Sistema
El sistema OmegaUltra 360® (clasificación tecnológica HIFU 25D) es una plataforma electro-médica avanzada de sobremesa diseñada para procedimientos no invasivos de remodelación tisular, tensado cutáneo, estimulación de la neocolagénesis y reducción de adiposidades localizadas a nivel facial y corporal.

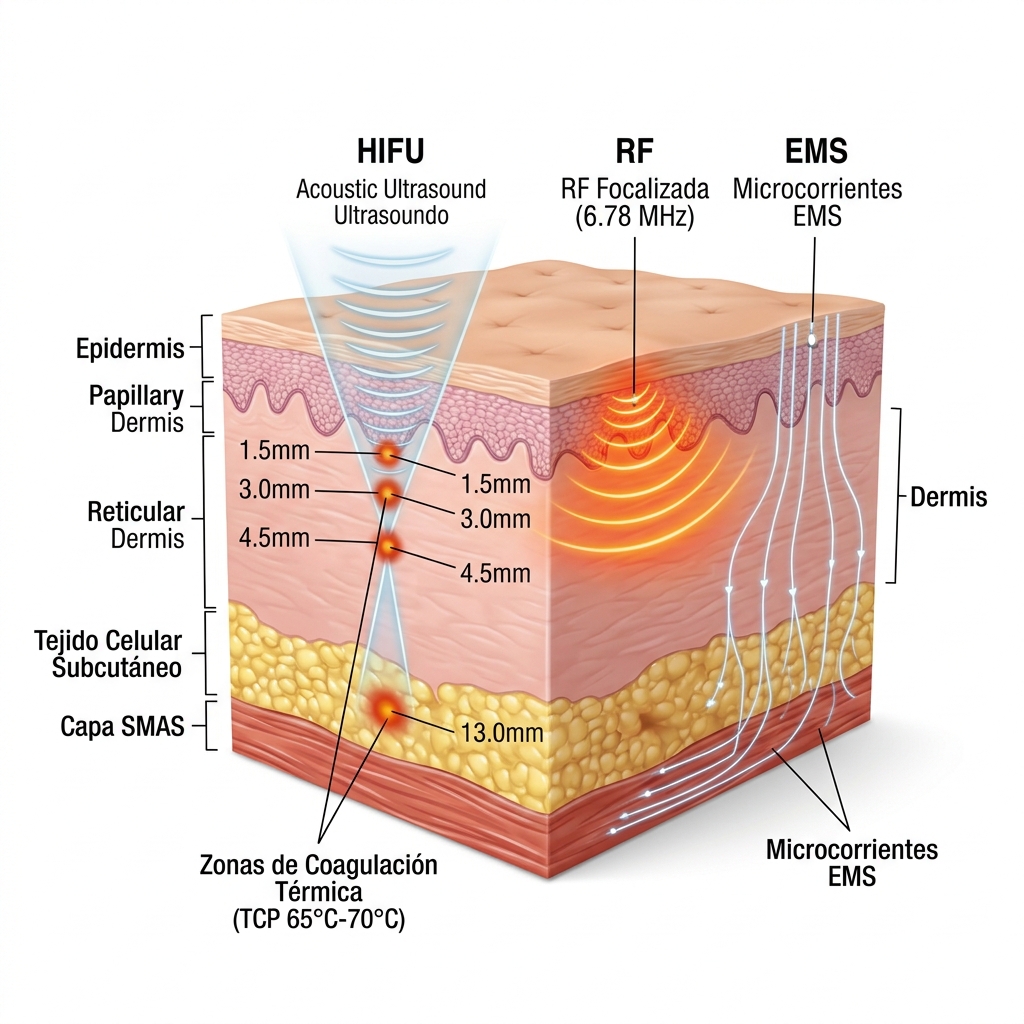

El fundamento funcional del equipo radica en la convergencia sinérgica de tres modalidades biofísicas de entrega energética:
- Ultrasonido Focalizado de Alta Intensidad (HIFU Micro y Macro Focalizado): Los transductores piezoeléctricos cerámicos de alta precisión convierten pulsos eléctricos de radiofrecuencia en ondas mecánicas de ultrasonido acústico. Estas ondas atraviesan los estratos dérmicos sin disipar energía lesiva en la superficie epidérmica, convergiendo con precisión geométrica en puntos focales específicos. En la zona de convergencia se generan Zonas de Coagulación Térmica (TCP, por sus siglas en inglés) que alcanzan temperaturas terapéuticas de aproximadamente 65°C a 70°C. Este choque térmico controlado produce una desnaturalización instantánea de las fibras de colágeno existentes e inicia una cascada biológica de cicatrización con retracción tisular inmediata y síntesis progresiva de nuevo colágeno y elastina (neocolagénesis y elastogénesis) a nivel de la dermis profunda y del Sistema Músculo Aponeurótico Superficial (capa SMAS). En su modalidad macrofocalizada, la densidad de energía destruye selectivamente las membranas de los adipocitos en el tejido celular subcutáneo mediante cavitación y necrosis coagulativa.
- Radiofrecuencia Focalizada (RF a 6.78 MHz): Modalidad electromagnética que induce oscilaciones moleculares rápidas dentro del medio biológico, generando calentamiento volumétrico resistivo en las capas dérmicas medias y superficiales para compactar la matriz extracelular y mejorar la vasodilatación y el trofismo cutáneo.
- Estimulación Electromuscular (EMS): Corrientes eléctricas de baja y media frecuencia moduladas que despolarizan las membranas de las motoneuronas, provocando contracciones musculares controladas para restaurar el tono muscular basal y favorecer el anclaje biomecánico de los tejidos subyacentes.
1.2 Especificaciones Técnicas y Parámetros Operativos
El operador técnico y el personal biomédico deberán constatar que las especificaciones operacionales de la consola central coincidan rigurosamente con los siguientes valores nominales de fábrica:
- Denominación comercial: OmegaUltra 360® (HIFU multimodal 25D).
- Potencia eléctrica nominal: 850 W.
- Alimentación eléctrica de entrada: 110 VAC a 60 Hz.
- Tipo de emisión biofísica: Ultrasonido Micro y Macro Focalizado de Alta Intensidad, Radiofrecuencia acoplada y Estimulación Electromuscular (EMS).
- Frecuencia nominal de Radiofrecuencia: 6.78 MHz.
- Frecuencias de emisión acústica: 2.0 MHz, 4.0 MHz, 5.5 MHz y 7.0 MHz (distribuidas según el transductor y manípulo seleccionado).
- Rango de dosificación energética HIFU: 0.1 Joules a 3.0 Joules, ajustable en incrementos de 0.1 Joules por paso.
- Longitud lineal de escaneo (Longitud de disparo): 5.0 mm a 25.0 mm, configurable en pasos incrementales de 5.0 mm.
- Espaciado interdotal (Pitch / Separación entre puntos de coagulación): 1.0 mm a 2.0 mm, programable en pasos finos de 0.1 mm.
- Rango de profundidades focales disponibles: 1.5 mm, 2.0 mm, 3.0 mm, 4.5 mm, 6.0 mm, 8.0 mm y 13.0 mm.
- Interfaz Humano-Máquina (HMI): Pantalla táctil a color capacitiva de alta resolución de 15 pulgadas con interfaz gráfica en orientación vertical.
- Dimensiones físicas del chasis: 45 cm (longitud) × 30 cm (ancho) × 45 cm (altura).
- Peso neto del equipo: 20 kg.

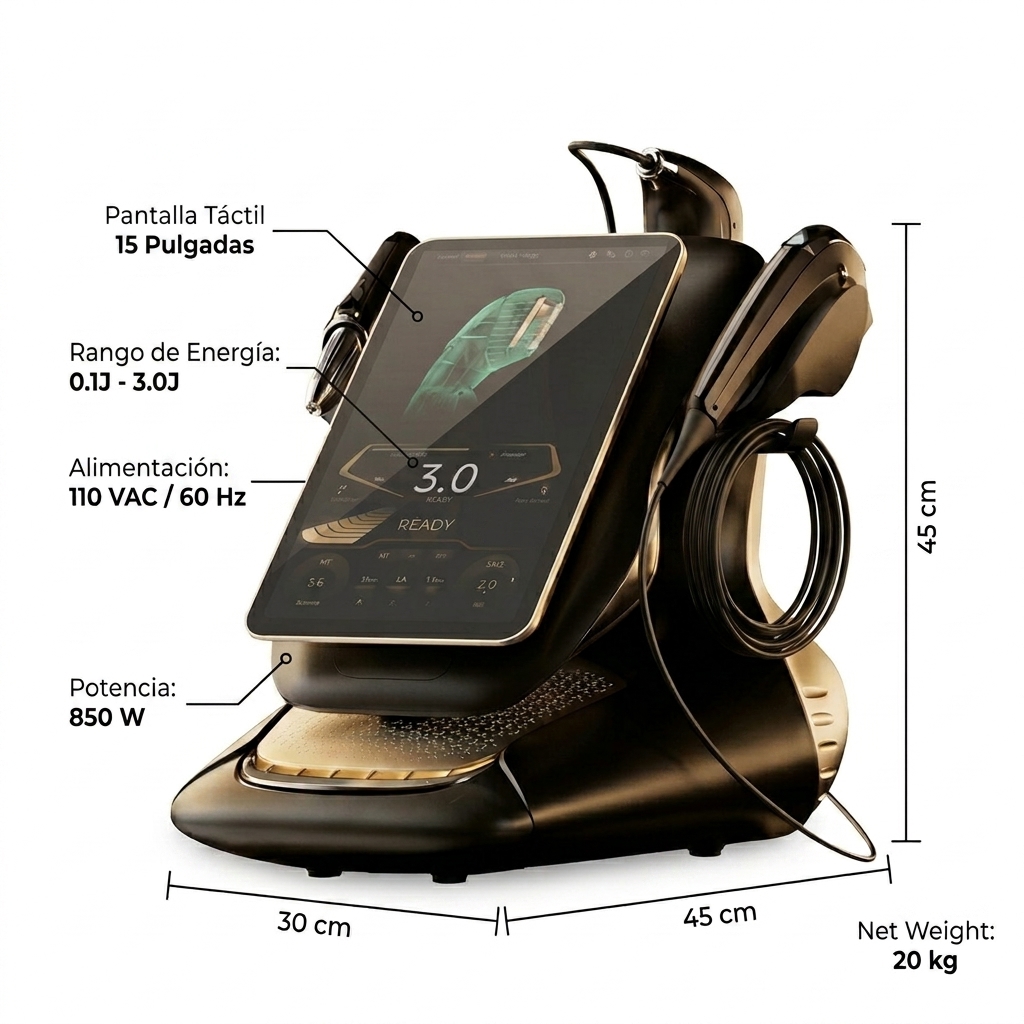

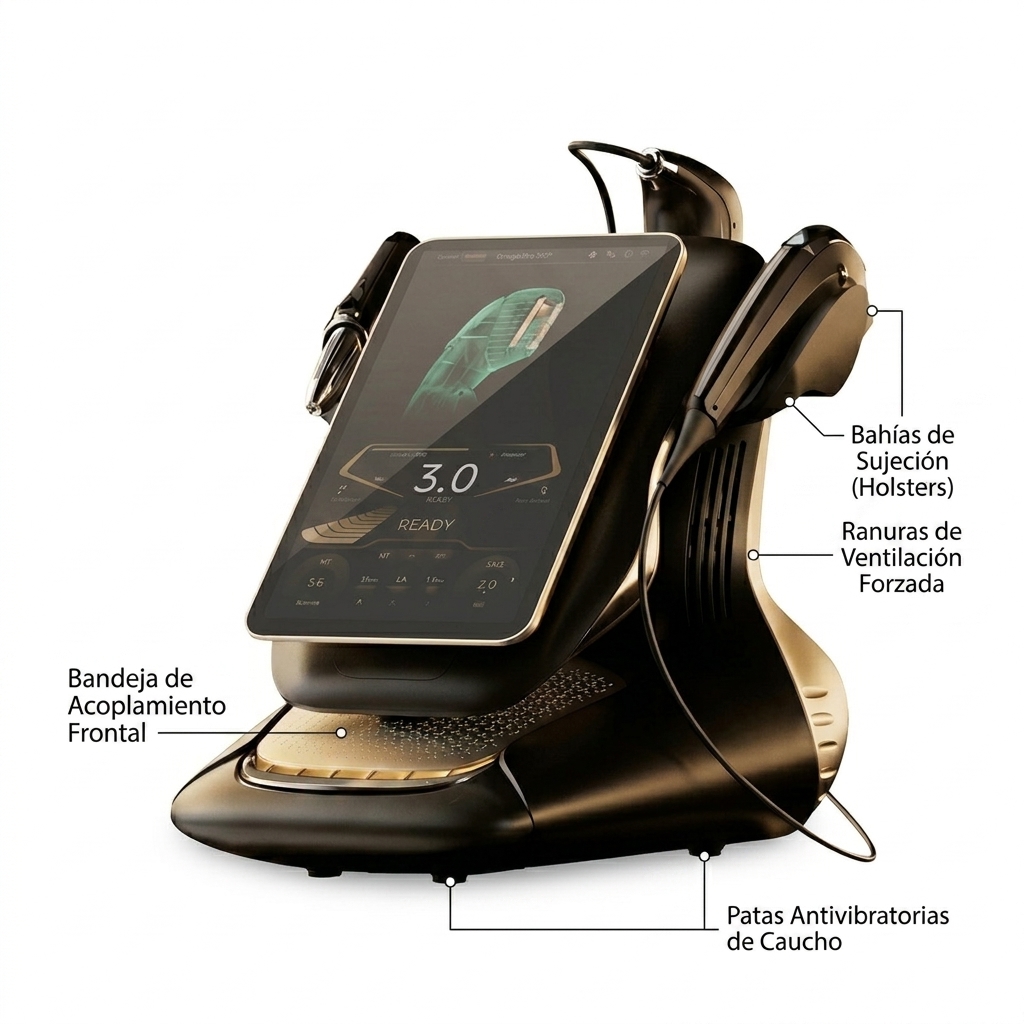

1.3 Arquitectura Física del Chasis e Interfaz de Control (GUI)
La consola del sistema OmegaUltra 360® presenta una estructura unibody compacta fabricada en polímero termoplástico termorresistente de grado médico (aleación ABS-Policarbonato) con acabado exterior negro mate antirreflejante y molduras perimetrales en tonalidad bronce metalizado.
Morfología y Elementos de Soporte Mecánico
- Centro de gravedad bajo y base ensanchada: La base del chasis incorpora cuatro patas elásticas de caucho de alta densidad para mitigar vibraciones acústicas y evitar deslizamientos mecánicos en las mesas auxiliares de grado clínico.
- Bandeja de acoplamiento frontal: Ubicada inmediatamente debajo de la consola táctil, presenta una placa metálica perforada mediante micropatrones de corte láser para favorecer la disipación térmica pasiva y servir como zona de descanso temporal de transductores durante el protocolo.
- Aletas laterales de ventilación forzada: La carcasa posterior integra ranuras longitudinales perfiladas que canalizan el flujo de aire generado por los ventiladores internos de extracción, previniendo la acumulación de calor en la fuente de poder de 850 W y en las tarjetas controladoras de radiofrecuencia.
- Bahías de sujeción (Holsters): El chasis cuenta con tres bahías de alojamiento modeladas de forma ergonómica para asegurar mecánicamente el manípulo lineal, el manípulo tipo pluma periorbicular y el aplicador corporal cuando no se encuentren en uso.

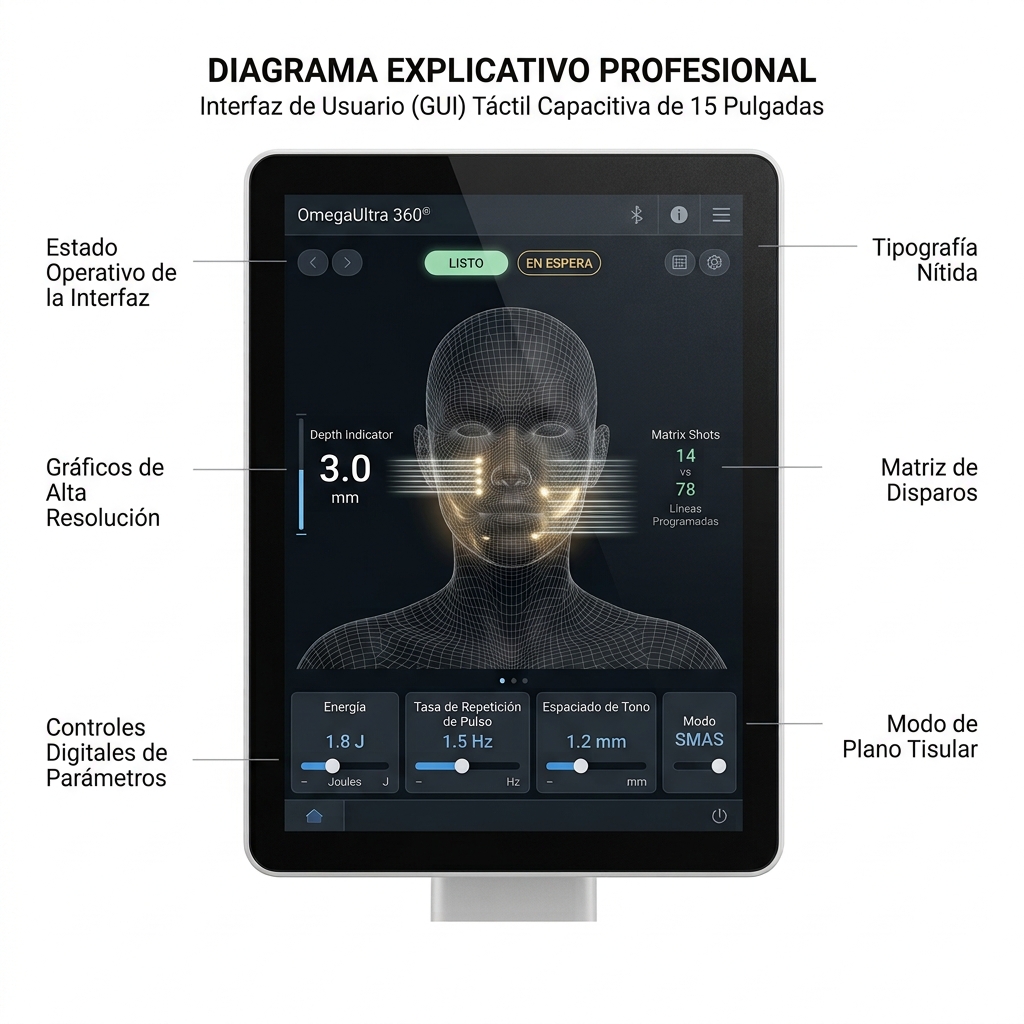

Interfaz Gráfica de Usuario (GUI) y Telemetría en Pantalla
El panel frontal de 15 pulgadas opera a un ángulo de inclinación fijo de aproximadamente 45° a 50° con respecto a la horizontal, reduciendo destellos ópticos procedentes de la iluminación cenital del consultorio. La telemetría en tiempo real proyectada en la pantalla incluye:
- Representación anatómica volumétrica tridimensional con vectores que indican las líneas y trayectorias del escaneo ultrasónico facial o corporal.
- Indicador digital centralizado de profundidad activa del cartucho acoplado (por ejemplo, valor nominal "3.0 mm") acompañado del estado operativo del sistema ("READY" / "STANDBY").
- Contador matricial de líneas emitidas y líneas programadas por ciclo de trabajo.
- Controles táctiles inferiores de densidad energética (parámetro de Joules), tasa de repetición o frecuencia de pulso en Hertz (por ejemplo, 1.5 Hz), espaciado de paso interdotal y selector específico para focalización en planos tisulares (modo SMAS).
1.4 Inventario Exhaustivo de Accesorios, Manípulos y Cartuchos

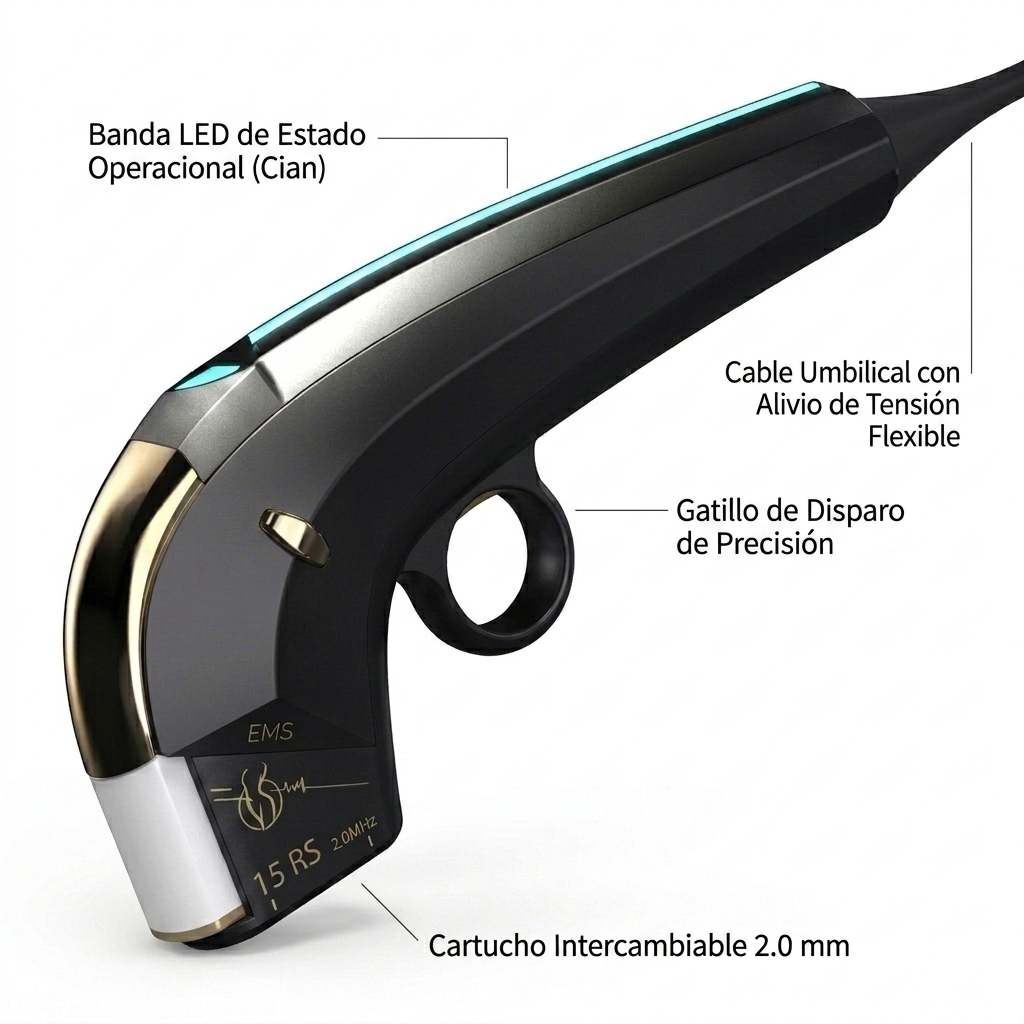

1. Manípulo 15 RS Multi-Dim Handle
- Naturaleza técnica: Aplicador ergonómico multifuncional con arquitectura en ángulo de empuñadura tipo pistola y anillo inferior para el apoyo del dedo índice.
- Tecnologías integradas: Combina emisión de ultrasonido focalizado a 2.0 MHz, microcorrientes de estimulación electromuscular (EMS) y radiofrecuencia focalizada de 6.78 MHz.
- Mecanismo cinemático: Incorpora un servomotor interno de alta precisión para el desplazamiento multidimensional de las líneas de disparo en ejes X e Y, comandado por un micro-switch tipo gatillo.
- Señalización visual: Banda de iluminación LED integrada en la cresta superior del cuerpo del manípulo que exhibe color cian continuo durante la energización y la emisión de energía.
- Conectividad: Cable umbilical blindado de grado médico con capuchón cónico flexible de alivio de tensión en la base de la empuñadura.

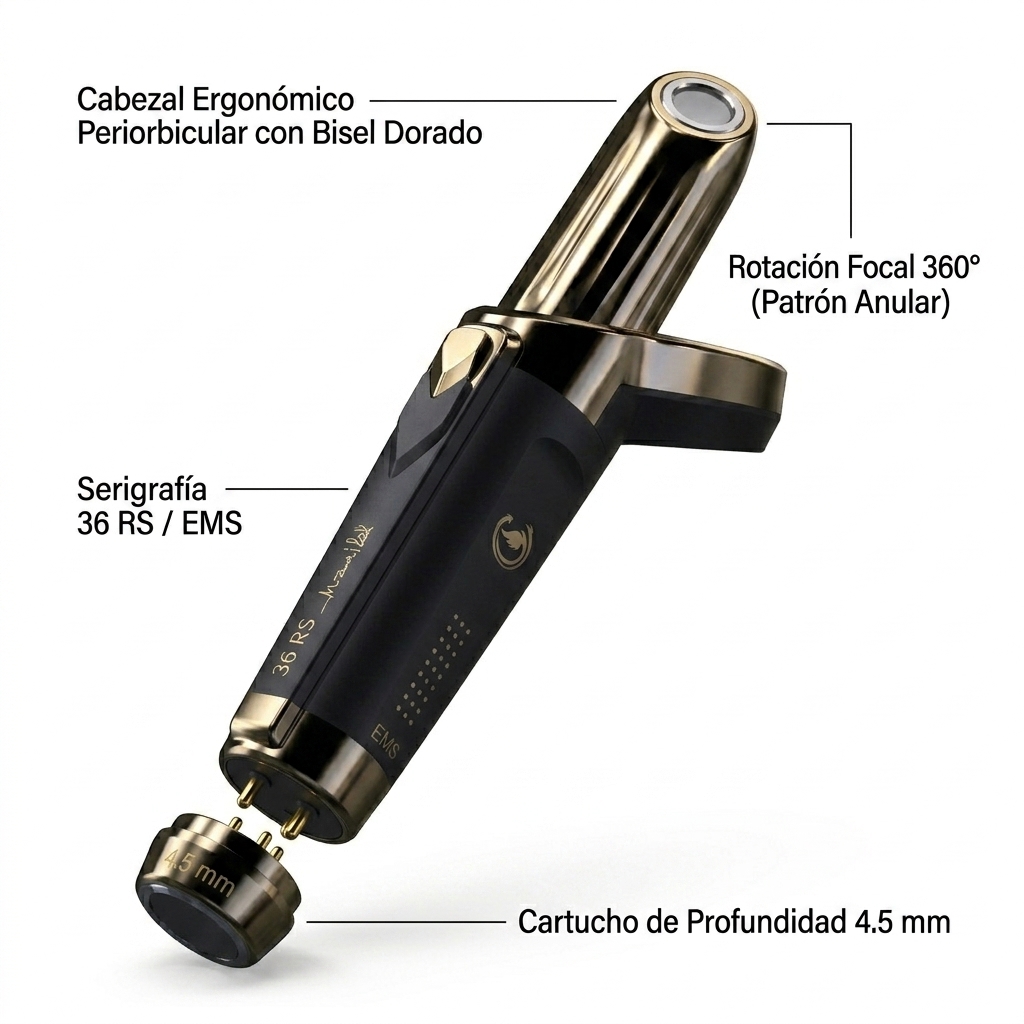

2. Manípulo 36 RS Multi-Dim / Periorbicular
- Naturaleza técnica: Aplicador estilizado de alta precisión con perfil cilíndrico tipo pluma (Pen Type), terminado en esmalte negro mate con biseles en cromo dorado espejado y soporte de agarre superior para el dedo pulgar.
- Tecnologías integradas: Ultrasonido focalizado multimodal 25D, RF de 6.78 MHz y microcorrientes EMS.
- Geometría de emisión: Diseñado para la fijación de cartuchos anulares de escaneo circular continuo (Dot Ring y Line Ring), permitiendo una rotación focal de 360° en áreas complejas de radio anatómico reducido (zona periocular, arrugas peribucales y patas de gallo).
- Rendimiento operativo: Capacidad volumétrica estimada de hasta 10,000 disparos por transductor anular intercambiable.

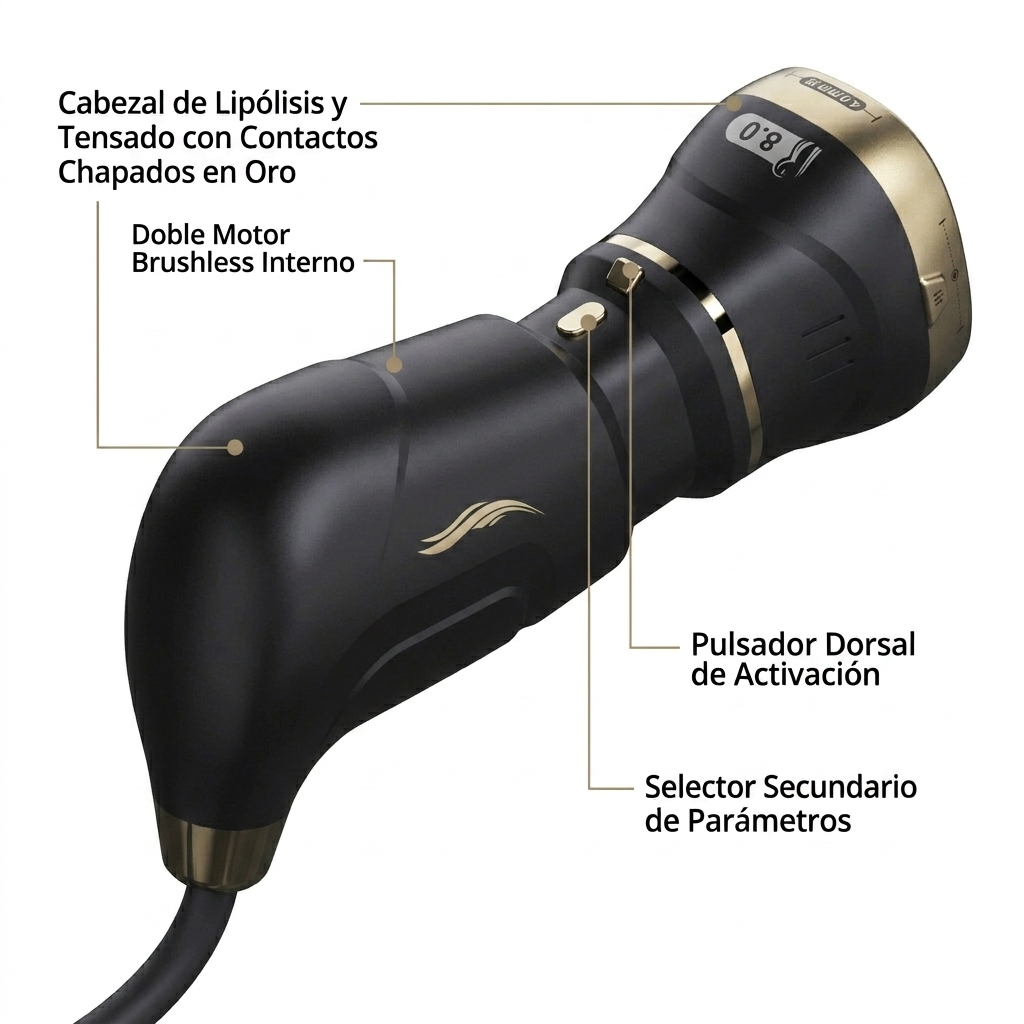

3. Manípulo 18D RS Multi-Dim Handle
- Naturaleza técnica: Aplicador anatómico de alta potencia para remodelación corporal profunda y tensado térmico simultáneo.
- Motorización: Dotado de doble servomotor sin escobillas (Brushless) de alta velocidad que controla el desplazamiento volumétrico del haz ultrasónico sin saltos mecánicos ni retrasos en la entrega térmica.
- Electrónica de acoplamiento: Anillos de contacto y terminales bañados en oro para garantizar una impedancia mínima durante la transferencia de la señal de RF de 6.78 MHz y los pulsos ultrasónicos generados por la fuente de 850 W.
- Controles físicos: Botón metálico de disparo principal ubicado en la cara dorsal del cuerpo y pulsador selector de parámetros secundarios en el sector inferior.

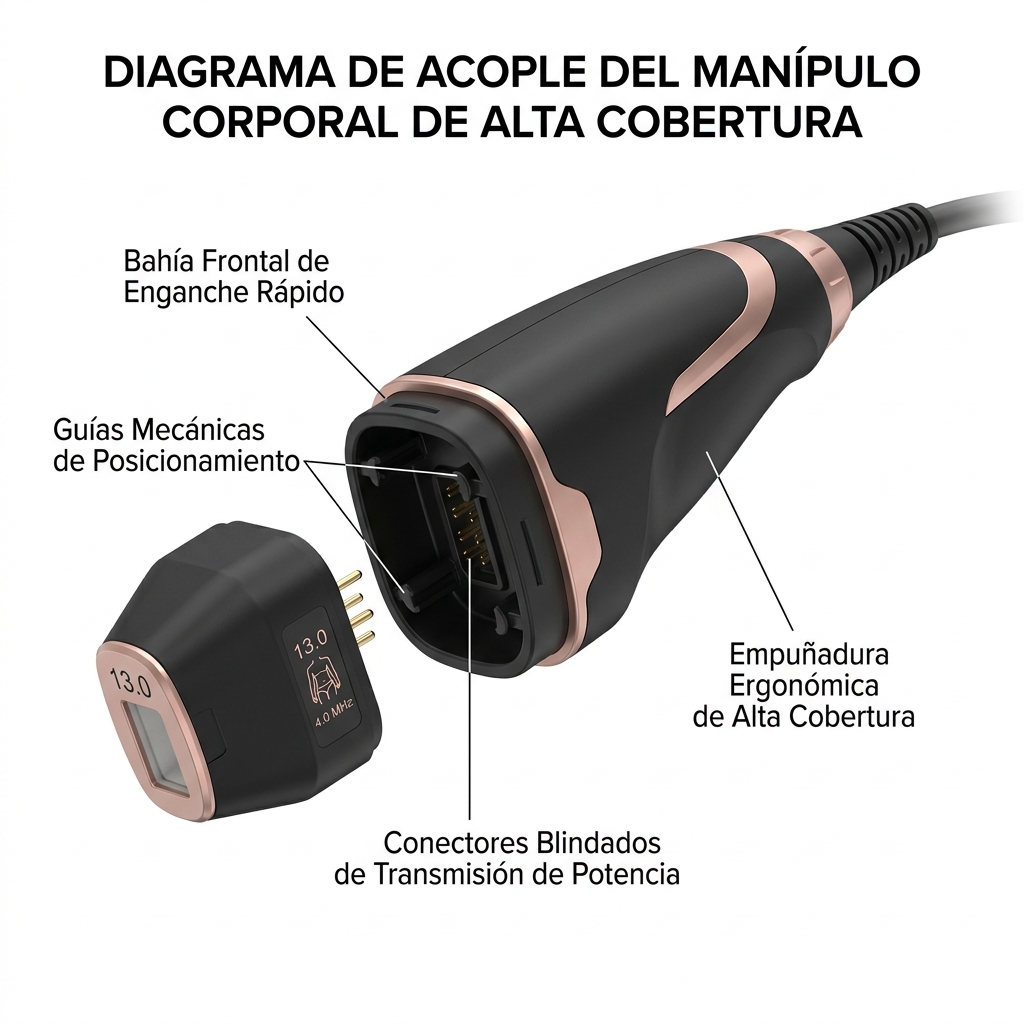

4. Manípulo Corporal de Alta Cobertura
- Naturaleza técnica: Cabezal de choque volumétrico diseñado para alojar los cartuchos macrofocalizados de lipólisis térmica en áreas extensas (abdomen, flancos, trocánteres y glúteos).
- Sistema de interfaz: Bahía frontal de enganche rápido con cuatro guías mecánicas de posicionamiento y conectores blindados para sincronizar el fluido acústico interno del transductor con la electrónica del equipo.

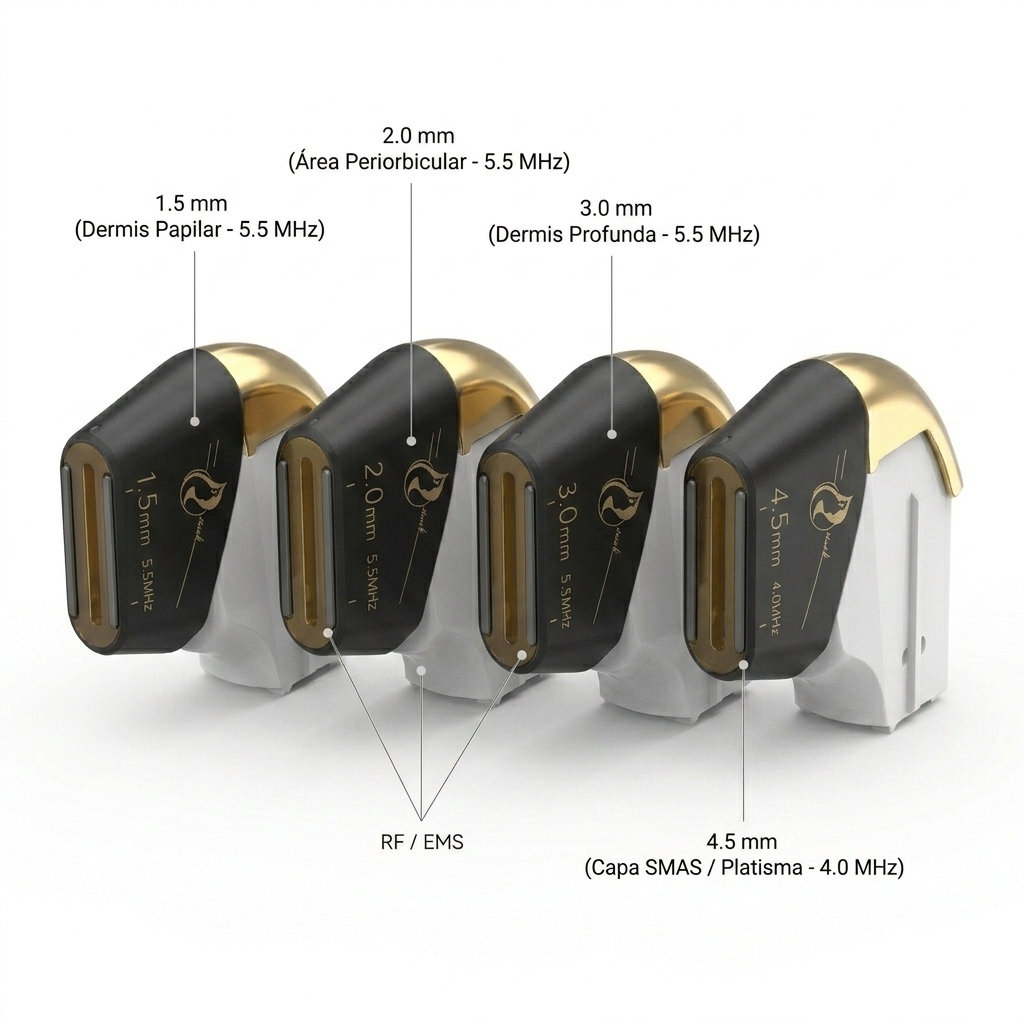

5. Set de Cartuchos Intercambiables Faciales Multidepth (1.5 mm, 2.0 mm, 3.0 mm y 4.5 mm)
- Cartucho de 1.5 mm (Frecuencia: 5.5 MHz): Indicado para dermis papilar y reticular superficial, atenuación de arrugas finas y homogeneización de la textura epidérmica. Integra electrodos de contacto perimetral para RF y EMS.
- Cartucho de 2.0 mm (Frecuencia: 5.5 MHz): Diseñado con ventana estrecha para zonas perioculares, borde orbitario inferior y líneas dinámicas frontales.
- Cartucho de 3.0 mm (Frecuencia: 5.5 MHz): Focalizado en la dermis profunda y el tejido conectivo interlobulillar para la inducción masiva de neocolagénesis y elastogénesis.
- Cartucho de 4.5 mm (Frecuencia: 4.0 MHz): Dirigido a la capa aponeurótica muscular facial (SMAS) y al platisma cervical, ejecutando el tensado estructural y el anclaje tisular no quirúrgico.
- Morfología constructiva: Estructuras modulares compactas construidas en polímero técnico negro mate con base de anclaje blanca y grabados serigrafiados dorados que especifican la profundidad y frecuencia.

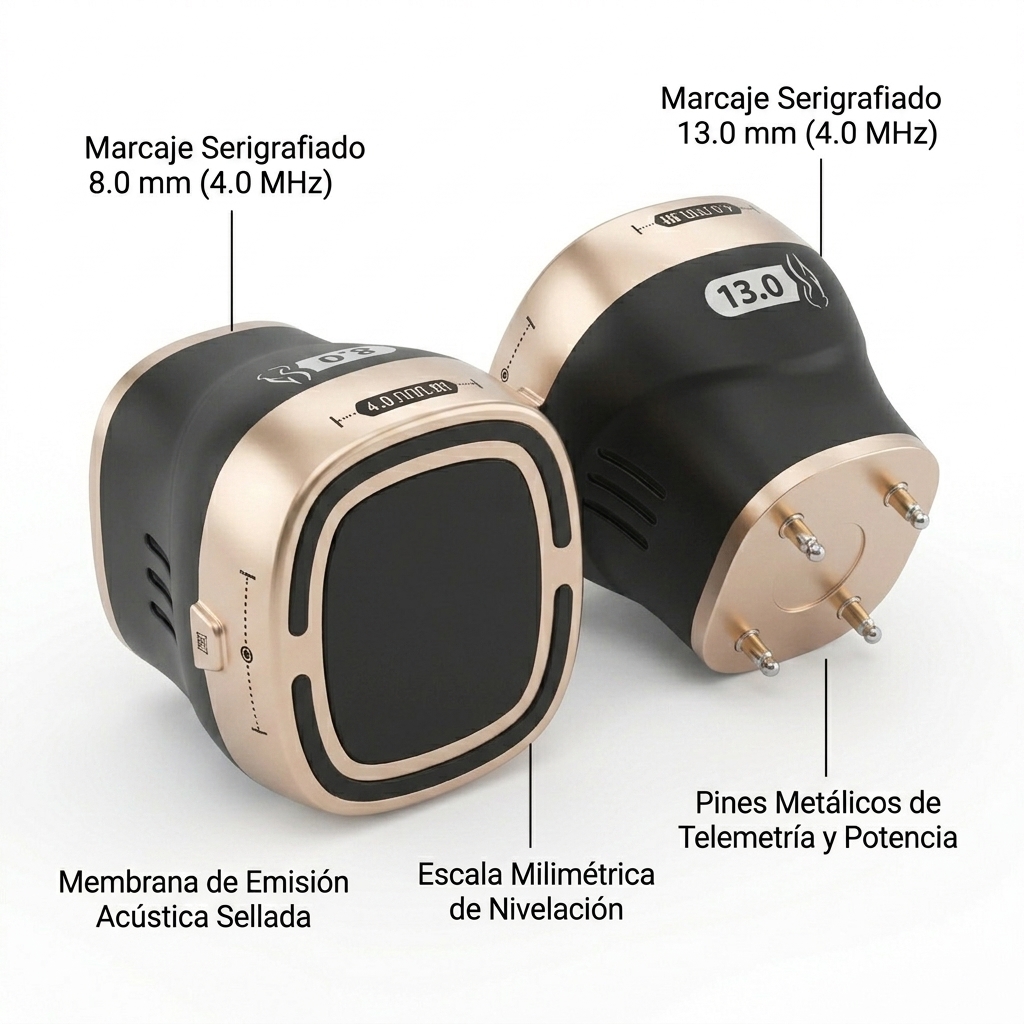

6. Set de Cartuchos Corporales Macrofocalizados (6.0 mm, 8.0 mm y 13.0 mm)
- Cartucho de 6.0 mm (Frecuencia: 4.0 MHz): Aplicado en zonas de transición dérmico-adiposa como papada voluminosa, zona preaxilar y brazos.
- Cartucho de 8.0 mm (Frecuencia: 4.0 MHz): Focalizado en el tejido graso subcutáneo intermedio para reducción de panículo adiposo en flancos, espalda y muslos.
- Cartucho de 13.0 mm (Frecuencia: 4.0 MHz): Diseñado para la ablación térmica masiva de grasa localizada profunda en abdomen y caderas.
- Morfología constructiva: Carcasas cilíndricas robustas con marcas serigrafiadas de profundidad ('8.0' y '13.0'), escala milimétrica grabada y base de cuatro pines metálicos de alta conductividad para comunicación bidireccional de telemetría y disparos con la consola principal.

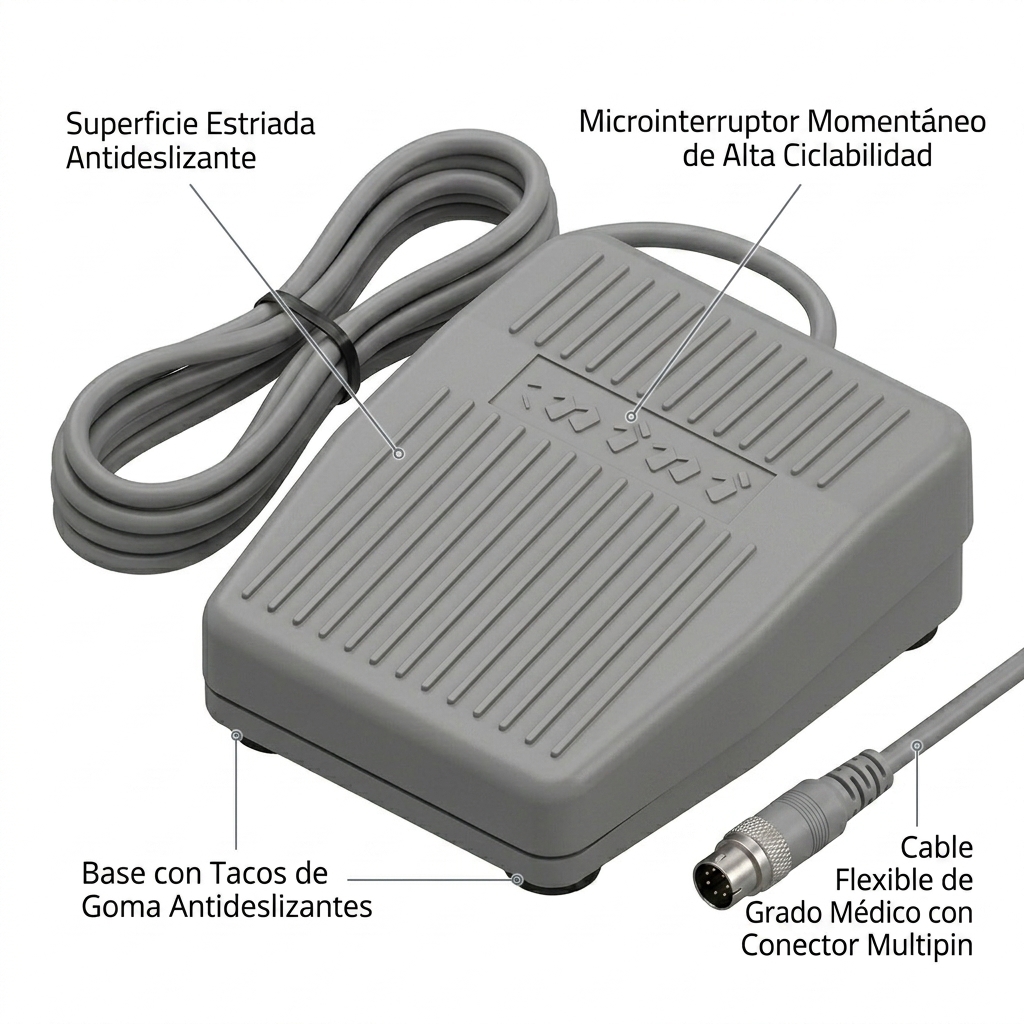

7. Pedal de Disparo e Interrupción de Pie
- Construcción mecánica: Chasis termoplástico de alta densidad en acabado gris mate, dotado de base antideslizante con tacos de goma y superficie texturizada con estrías de tracción mecánica.
- Componente eléctrico: Microinterruptor interno momentáneo normalmente abierto (NO) de alta ciclabilidad con resorte de retorno reforzado.
- Conectividad: Cable flexible de grado médico aislado en policloruro de vinilo (PVC) con conector multipin para inserción directa en el panel posterior de la unidad central.
8. Cable de Alimentación Eléctrica AC Principal
- Configuración de bornes: Clavija macho de tres polos con espiga de conexión a tierra física tipo NEMA 5-15P en un extremo y conector hembra rectangular IEC 60320 C13 de tres cavidades en el extremo terminal.
- Capacidad de conducción: Calibre tripolar de cobre puro aislado para 110 VAC a 60 Hz, certificado para tolerar sin calentamiento la demanda de consumo continuo de la fuente interna de 850 W.
1.5 Protocolo de Recepción, Desembalaje e Inspección Inicial
El personal de ingeniería biomédica o el operador clínico responsable deberá ejecutar de manera estricta la siguiente secuencia metódica antes de conectar y energizar el equipo por primera vez:
[Área de Desembalaje Limpia y Estable]
│
▼
[1. Inspección Externa de Empaque (Caja de transporte y sellos)]
│
▼
[2. Extracción Vertical del Chasis Principal (20 kg)]
│
▼
[3. Verificación de Integridad Estructural y Pantalla Táctil de 15"]
│
▼
[4. Cotejo del Inventario Completo de Manípulos y Cartuchos]
│
▼
[5. Comprobación del Suministro Eléctrico (Línea de 110 VAC con Tierra Física)]
│
▼
[6. Acreditación Final de Recepción Técnica]- Acondicionamiento del área y verificación de embalaje: Se deberá disponer de una mesa de trabajo sólida, plana y despejada, capaz de soportar holgadamente un peso superior a los 25 kg. Se inspeccionará minuciosamente la caja exterior de transporte para descartar impactos, perforaciones o exposición a humedad durante el traslado logístico.
- Desembalaje mecánico de la consola: Se retirarán las cantoneras de espuma de polietileno de alta densidad (EPE) y se extraerá la consola central de 20 kg sujetándola firmemente por su base inferior ensanchada. Queda estrictamente prohibido tirar del marco de la pantalla táctil de 15 pulgadas o de las torretas de los manípulos para levantar la máquina.
- Inspección ocular de la consola: Se verificará que el chasis no exhiba fisuras, que la pantalla táctil se encuentre firmemente acoplada a su pedestal sin holguras mecánicas y que las bahías de soporte lateral y superior estén perfectamente alineadas.
- Punto de control técnico (Live AI): ¿Se observa la integridad física del panel táctil y la ausencia de rayaduras u holguras en la moldura perimetral dorada?
- Inspección de manípulos y cableados umbilicales: Se revisará la integridad del Manípulo 15 RS, del Manípulo 36 RS, del Manípulo 18D RS y del Manípulo Corporal. El operador deberá verificar que los cables flexibles no presenten estrangulamientos, cortes en el aislamiento ni deformaciones en las botas cónicas de alivio de tensión.
- Comprobación de pines y membranas de cartuchos: Se examinará individualmente cada uno de los cartuchos transductores (1.5 mm, 2.0 mm, 3.0 mm, 4.5 mm, 6.0 mm, 8.0 mm y 13.0 mm), confirmando que las membranas frontales de emisión se encuentren selladas, sin burbujas de aire visibles en el fluido acústico interno, y que los pines dorados de contacto eléctrico de la base no muestren signos de oxidación o doblamiento.
- Verificación de la línea eléctrica: Antes de insertar el conector IEC C13 en la entrada posterior del equipo, el personal deberá medir con un multímetro calibrado la tensión de la toma de corriente mural, constatando una línea estable de 110 VAC a 60 Hz con una impedancia de puesta a tierra física inferior a 5 Ohmios. Se conectará el pedal de activación en su respectivo puerto multipin posterior, dejándolo asegurado mecánicamente para el inicio del ciclo operacional.
Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
2. Desembalaje, Inspección Inicial y Reconocimiento Físico de Componentes
Protocolo de Recepción, Desembalaje y Manejo Seguro del Chasis
El desembalaje de la consola de sobremesa del sistema de Ultrasonido Focalizado de Alta Intensidad (HIFU multimodal / 25D) OmegaUltra 360® requiere un procedimiento estandarizado para proteger los componentes optomecánicos y electrónicos internos. El equipo presenta un peso neto de 20 kg y dimensiones de 45 cm de longitud por 30 cm de ancho y 45 cm de altura, por lo que su manipulación debe realizarse respetando las directrices de ergonomía física y seguridad biomédica.
+-------------------------------------------------------------------------+
| SECUENCIA METODOLÓGICA DE DESEMBALAJE |
| |
| [1. Verificación Externa] --> Inspección de caja, precintos y sellos |
| | |
| v |
| [2. Apertura e Inventario] --> Retiro de insertos y accesorios |
| | |
| v |
| [3. Elevación Mecánica] --> Sujeción de base unibody (2 operadores) |
| | |
| v |
| [4. Posicionamiento] --> Asentamiento en superficie estática |
+-------------------------------------------------------------------------+-
Inspección preliminar del embalaje exterior:
El operador deberá examinar la caja de transporte exterior antes de proceder con su apertura, verificando que no existan perforaciones, abolladuras estructurales, humedad visible ni roturas en los precintos o sellos de seguridad originales de fábrica. La presencia de sellos violados o impactos severos en el contenedor exterior deberá ser documentada fotográficamente de inmediato para los registros de garantía técnica. -
Apertura de la unidad y retiro de protecciones:
Se deberá cortar la cinta de sellado utilizando una herramienta de corte no invasiva, evitando profundizar la hoja hacia el interior para no dañar los insertos de polietileno expandido de alta densidad (EPE) ni el acabado superficial del equipo. Se retirará la capa superior de espuma técnica, dejando al descubierto la bandeja de accesorios, el cable de alimentación principal AC y el pedal de activación electromecánico. -
Extracción y maniobra de carga del chasis de 20 kg:
Debido a la masa del equipo de 20 kg y la distribución de su centro de gravedad bajo, la elevación se ejecutará de forma coordinada. Dos operadores deberán colocarse en los laterales de la caja, introduciendo ambas manos por debajo de la base inferior del chasis unibody. Queda estrictamente prohibido elevar la consola sujetándola desde el panel frontal de la pantalla táctil, desde el soporte de la pantalla o desde los manípulos acoplados en sus bahías, ya que estas estructuras no están diseñadas para soportar cargas de tracción mecánica. -
Posicionamiento en la estación de trabajo:
El personal técnico situará la unidad sobre una mesa clínica estable, plana, nivelada y libre de vibraciones mecánicas. La superficie de apoyo deberá soportar holgadamente el peso del sistema y garantizar un coeficiente de fricción adecuado para el asentamiento de las cuatro patas de elastómero antideslizante situadas en la parte inferior del chasis.
Inspección Visual, Estructural y Verificación de Acabados
Una vez situada la consola en el área de trabajo, se deberá realizar una evaluación física exhaustiva de la envolvente externa del OmegaUltra 360®. La arquitectura del chasis presenta una morfología unibody aerodinámica con líneas fluidas y base extendida, construida en polímero termoplástico de ingeniería de grado médico (aleación ABS/Policarbonato) con acabado negro mate antirreflejante y molduras estructurales en tono bronce/dorado champagne metalizado.
- Integridad del polímero termoplástico:
El operador deberá inspeccionar minuciosamente toda la superficie del chasis unibody para descartar microfisuras, astillamientos, deformaciones por compresión térmica o irregularidades en el recubrimiento negro mate. - Acentos perimetrales y molduras metálicas:
Se verificará que las molduras perimetrales de color bronce/dorado metalizado que enmarcan la pantalla táctil, las aletas laterales y la base no presenten holguras mecánicas, rebabas cortantes ni desprendimientos respecto al cuerpo central de policarbonato. - Sellado y ensamblaje de juntas:
Se comprobará que todas las líneas de unión entre las carcasas presenten un ajuste micrométrico uniforme sin separaciones anómalas que comprometan el nivel de protección interna contra el ingreso de polvo o aerosoles clínicos.
Reconocimiento de Bahías y Holsters Integrados en el Chasis
La carcasa unibody incorpora alojamientos dedicados (holsters) diseñados geométricamente para garantizar la retención pasiva y segura de los distintos aplicadores ultrasónicos y de radiofrecuencia durante los periodos de reposo operativo:
[ Torreta Superior Posterior ]
(Manípulo 18D RS Multi-Dim)
|
+-------------------------+-------------------------+
| |
v v
[ Bahía Lateral Izquierda ] [ Bahía Lateral Derecha ]
(Manípulo Periorbicular / (Manípulo Facial/Corporal
Tipo Pluma) Lineal Matricial)- Bahía lateral derecha:
Consiste en una cuna vertical ergonómica contorneada en el lateral del chasis, diseñada específicamente para sostener el manípulo principal HIFU lineal/matricial (aplicadores facial y corporal). Esta bahía provee un ajuste de precisión que impide el basculamiento lateral del aplicador y protege la ventana acústica del cartucho instalado. - Bahía lateral izquierda:
Estructura de sujeción estilizada orientada en ángulo ascendente, dimensionada para alojar el manípulo de precisión tipo pluma (aplicador periorbicular / micro-focalizado circular). Su morfología cónica asegura el cuerpo estriado del transductor evitando el contacto directo del extremo cromado con superficies duras. - Torreta superior posterior:
Alojamiento mecánico moldeado en la cresta vertical trasera de la consola unibody, destinado a albergar el manípulo multipolar 18D RS Multi-Dim Handle. Esta torreta eleva la salida del cableado umbilical, impidiendo dobleces agudos en la raíz de acople del conductor.
Interfaz Humano-Máquina (HMI) y Bandeja de Descanso Microperforada
El sistema incorpora un panel de visualización y control integrado directamente en la sección frontal del chasis unibody:
+-------------------------------------------------------------+
| CONSOLA FRONTAL OMEGAULTRA 360® |
| |
| +-----------------------------------------------------+ |
| | PANTALLA TÁCTIL CAPACITIVA DE 15 PULGADAS (45°-50°)| |
| | - Marco ultrafino con bisel dorado perimetral | |
| | - Representación anatómica 3D y telemetría GUI | |
| +-----------------------------------------------------+ |
| | |
| v |
| +-----------------------------------------------------+ |
| | BANDEJA DE DESCANSO MICROPERFORADA LÁSER | |
| | - Placa metálica acabado bronce champagne | |
| | - Rejilla micropatrón para descanso / disipación | |
| +-----------------------------------------------------+ |
+-------------------------------------------------------------+- Pantalla táctil capacitiva de 15 pulgadas:
El panel HMI se encuentra fijado en una orientación vertical (modo retrato) con un ángulo de inclinación ergonómica constante de 45° a 50° respecto al plano horizontal. Esta disposición anula los reflejos ocasionados por la iluminación cenital en quirófanos o cabinas clínicas y permite una visualización directa tanto si el profesional opera de pie como sentado. El operador inspeccionará la superficie de cristal templado en busca de rayaduras, comprobando la integridad del marco biselado ultrafino recubierto por el perfil dorado perimetral. - Telemetría visual de la interfaz gráfica:
La pantalla proyecta lecturas digitales de profundidad focal (ejemplo: 3.0 mm), estado de emisión (READY), parámetros de energía en Joules (0.1 J a 3.0 J), longitud de línea (5.0 mm a 25 mm), espaciado (1.0 mm a 2.0 mm), frecuencia de pulso (1.5 Hz), selección de modos SMAS y la reconstrucción anatómica 3D del vector mandibular. - Bandeja de descanso microperforada:
Ubicada directamente en la base horizontal inferior bajo el panel táctil, se encuentra una placa metálica en acabado bronce/dorado champagne maquinada mediante corte láser con un micropatrón geométrico continuo. Esta superficie cumple una doble función técnica: provee un área de soporte temporal higiénica para el intercambio de cartuchos de transducción y actúa como difusor pasivo de intercambio térmico superficial. El usuario deberá verificar que la rejilla microperforada se encuentre limpia, libre de residuos de gel conductor y perfectamente alineada con la base de polímero.
¿Se observa que el cristal de la pantalla táctil de 15 pulgadas y la placa microperforada inferior se encuentran libres de impactos, fisuras o desalineaciones estructurales?
Sistema de Ventilación, Puertos Umbilicales y Conectores de Pines
El sistema de potencia interna de 850 W del OmegaUltra 360® genera calor durante la excitación de los transductores piezoeléctricos cerámicos y la emisión de RF a 6.78 MHz, demandando una inspección rigurosa de los sistemas de disipación y conexión eléctrica:
- Branquias y ranuras de ventilación posteriores/laterales:
En las aletas posteriores convexas con acabado bronce metalizado se ubican tres ranuras longitudinales (branquias) a cada lado, complementadas por las rejillas de extracción de aire en el panel posterior. El técnico deberá revisar que ninguna de estas rejillas presente obstrucciones por material de embalaje o suciedad, manteniendo una distancia mínima de despeje de 15 cm respecto a cualquier pared o obstáculo para permitir la circulación continua del flujo convectivo forzado. - Puertos de acople umbilical para manípulos:
Los conectores multipin hembra situados en el chasis para la interconexión de los manípulos facial, corporal, periorbicular y 18D RS disponen de pines de señal y potencia chapados en oro electrolítico de alta pureza. Este recubrimiento galvánico reduce la resistencia de contacto óhmico, evita la oxidación galvánica y garantiza la pureza de la señal de radiofrecuencia (2 MHz a 7 MHz / 6.78 MHz). - Inspección de conectores y alivios de tensión:
El operador deberá inspeccionar visualmente el interior de cada conector umbilical, verificando que los pines chapados en oro se encuentren perfectamente rectos, sin sulfatación, hundimiento ni deformación en sus guías mecánicas de inserción polarizada. Asimismo, comprobará que los manguitos cónicos de alivio de tensión (strain relief) de silicona flexible en los extremos de los cables no presenten estrías o rasgaduras mecánicas.
Inventario Técnico y Verificación de Accesorios de Entrada Eléctrica y Control
+-------------------------------------------------------------------------+
| VERIFICACIÓN DE ACCESORIOS ELÉCTRICOS |
| |
| [CABLE DE ALIMENTACIÓN AC] |
| - Clavija macho NEMA 5-15P (3 pines con polo a tierra cilíndrico) |
| - Acoplador hembra IEC 60320 C13 (3 cavidades biseladas) |
| - Conductor tripolar de cobre aislado con cubierta exterior de PVC |
| |
| [PEDAL DE ACTIVACIÓN MANOS LIBRES] |
| - Carcasa de polímero gris de perfil bajo con superficie acanalada |
| - Microinterruptor electromecánico (Microswitch NO) con resorte |
| - Base con tacos de goma antideslizantes y cable de conexión flexible |
+-------------------------------------------------------------------------+- Cable de alimentación principal AC:
Se verificará la presencia y estado físico del conductor tripolar de grado clínico. En un extremo incorpora una clavija macho estándar americana NEMA 5-15P de tres pines (fase, neutro y toma a tierra cilíndrica), y en el extremo opuesto un acoplador hembra rectangular IEC 60320 C13 con tres terminales hembra biselados. El recubrimiento flexible de PVC no deberá mostrar aplastamientos ni discontinuidades de aislamiento. Este cable suministra la energía necesaria para la operación a 110 VAC / 60 Hz soportando el régimen de 850 W. - Pedal de activación / Interruptor de pie:
Se inspeccionará el interruptor de pie construido en polímero rígido gris mate de perfil bajo. La superficie de accionamiento presenta ranuras longitudinales en relieve y un diseño antideslizante para la suela del calzado. En la base inferior se comprobará la presencia de sus tacos de goma vulcanizada. El operador presionará mecánicamente el pedal para verificar el recorrido suave del microswitch interno de contacto momentáneo (normalmente abierto - NO) y el retorno elástico instantáneo accionado por su resorte interno de alta durabilidad.
¿Se ha corroborado que los pines del conector IEC C13 del cable de alimentación y el recorrido electromecánico del pedal de disparo operan sin atascos ni holguras visibles? Con estas verificaciones físicas concluidas, el equipo queda listo para la secuencia de interconexión y puesta en marcha.
Instrucciones de Instalación Física y Ensamblaje Secuencial Paso a Paso
3. Instrucciones de Instalación Física y Ensamblaje Secuencial Paso a Paso
3.1. Requisitos Ambientales y Posicionamiento de la Unidad Central
El correcto emplazamiento de la consola principal del sistema de Ultrasonido Focalizado de Alta Intensidad (HIFU) OmegaUltra 360® resulta determinante para garantizar la disipación térmica adecuada de sus módulos de potencia de 850 W y preservar la integridad mecánica de su arquitectura unibody de 20 kg.
+-------------------------------------------------------------------------+
| ESPACIO LIBRE MÍNIMO REQUERIDO: >= 15 cm respectivo a muros posteriores |
| VENTILACIÓN: Rejillas y branquias de convección libres de obstrucciones |
| BASE DE SOPORTE: Superficie clínica rígida, nivelada y sin vibraciones |
+-------------------------------------------------------------------------+El personal técnico u operador responsable del desembalaje e instalación deberá proceder conforme a la siguiente secuencia metodológica:
-
Acondicionamiento de la superficie clínica de soporte:
- Se deberá seleccionar una mesa de trabajo rodable o superficie clínica fija que posea una capacidad de carga estática certificada superior a 40 kg, con el fin de soportar holgadamente el peso de la consola principal (20 kg), los manípulos acoplados, los cartuchos transductores y la tensión mecánica ejercida durante la manipulación operativa.
- La superficie de apoyo deberá ser estrictamente horizontal, nivelada y hallarse libre de humedad, aceites o agentes químicos resbaladizos.
- Se deberá comprobar que la base inferior elíptica del equipo asiente sus cuatro patas de goma antideslizantes de manera uniforme sobre el plano de trabajo, verificando la ausencia total de balanceo o juego mecánico.
-
Gestión del flujo de aire y distancias de seguridad perimetral:
- El operador deberá posicionar la unidad central garantizando una distancia libre de obstáculos de al menos 15 cm entre la sección posterior/lateral del equipo (donde se ubican las aletas convexas en acabado bronce con ranuras de ventilación tipo branquia) y cualquier pared, tabique o estructura adyacente.
- Fundamentación biomédica: El sistema incorpora en su interior fuentes conmutadas, generadores de radiofrecuencia (RF) de 6.78 MHz y circuitos de excitación ultrasónica que liberan calor continuo durante las secuencias de disparo ablativo (~65°C tisular); una restricción en la recirculación de aire forzado provocará la activación de los protectores térmicos internos y el bloqueo de la pantalla táctil por sobrecalentamiento.
- Se deberá corroborar visualmente que la placa metálica perforada con micropatrón de corte láser ubicada en la bandeja frontal bajo la pantalla de 15 pulgadas permanezca despejada para favorecer la convección pasiva.
Checkpoint de confirmación de estabilidad: ¿El equipo se encuentra completamente firme sobre sus cuatro apoyos de goma y existe una separación comprobada de 15 cm respecto a cualquier muro posterior antes de conectar líneas de señal o tensión?
3.2. Interconexión Electromecánica de Manípulos y Alivio de Tensión
El sistema OmegaUltra 360® gestiona múltiples tecnologías de emisión (HIFU multimodal 25D, RF focalizada de 6.78 MHz y Estimulación Electromuscular EMS), las cuales demandan una interconexión coaxial y multipin de alta conductividad con contactos blindados y aislados frente a ruido electromagnético.
CONEXIÓN UMBILICAL BLINDADA (Manípulos -> Consola)
[Puerto Posterior/Lateral] <--- Inserción Rectilínea Guiada
|
Alineación de muesca chaveta (Keyway)
|
Aseguramiento de rosca / bayoneta 1/4 giro
|
Verificación de bota cónica de alivio de tensiónPara interconectar los manípulos (15 RS, 36 RS, 18D RS Multi-Dim y el módulo Corporal), el operador deberá llevar a cabo los siguientes pasos:
-
Inspección de terminales de pines:
- Antes de proceder a la inserción, el operador deberá examinar visualmente el conector macho del cable umbilical de cada manípulo, verificando que las clavijas doradas no presenten deformaciones, suciedad o humedad.
- De igual forma, se inspeccionará la rosca externa y el muelle de alivio de tensión cónico (strain relief boot) presente en la base de unión del cable.
-
Alineación e inserción sin torsión mecánica:
- Se deberá alinear la guía física o chaveta de orientación (keyway) del conector del cable umbilical con la ranura correspondiente en el puerto del chasis del equipo.
- El técnico empujará el conector de forma estrictamente rectilínea hacia el interior del receptáculo hembra, aplicando una presión suave pero firme hasta lograr el tope axial. Queda prohibido girar el cuerpo principal del cable para evitar el cizallamiento de los pines internos de señal y RF.
-
Fijación del anillo de retención:
- Una vez alcanzado el tope, se enroscará el collarín metálico de bloqueo en sentido horario (o se ajustará el mecanismo de bayoneta de un cuarto de vuelta, según el conector) hasta sentir el bloqueo mecánico definitivo.
- Se deberá comprobar que el manguito de goma de alivio de tensión quede en posición neutra, sin estrangulamientos ni radios de curvatura inferiores a 5 cm.
Checkpoint de interconexión: ¿Se ha comprobado que cada collarín de fijación ha cerrado sin forzar la rosca y que el cable cuelga de forma fluida sin dobleces pronunciados?
3.3. Montaje Ergonómico de los Manípulos en sus Bahías de Descanso (Holsters)
La unidad OmegaUltra 360® cuenta con torretas y alojamientos específicos moldeados dentro de su estructura de polímero de grado médico para proteger los transductores y prevenir caídas accidentales de los aplicadores.
DISTRIBUCIÓN DE BAHÍAS DE ALOJAMIENTO
[Torreta Superior Posterior]
-> Manípulo Multi-Dim / 18D RS
/ \
/ \
[Bahía Lateral Izquierda] [Bahía Lateral Derecha]
-> Manípulo Lápiz 36 RS -> Manípulo Matricial 15 RSEl proceso de colocación de los aplicadores se ejecutará de la siguiente manera:
-
Ubicación del Manípulo 15 RS (Lateral Derecho):
- El operador tomará el manípulo ergonómico tipo pistola por su empuñadura e introducirá el cuerpo emisor en la bahía de retención lateral derecha.
- Se deberá verificar que el cartucho intercambiable montado (ej. 2.0 mm / 3.0 mm) asiente sin rozar los bordes duros de la cuna y que el anillo de soporte para el dedo gatillo quede libre de interferencias.
-
Ubicación del Manípulo de Precisión 36 RS (Lateral Izquierdo):
- Se deberá deslizar el aplicador tipo lápiz/pen en la bahía lateral izquierda orientándolo en la posición diagonal ascendente prevista por el diseño del chasis.
- El cabezal cromado reflectante y el módulo circular de cartucho (Dot Ring / Line Ring de 1.5 mm, 3.0 mm o 4.5 mm) deberán quedar suspendidos sin contacto que comprometa los electrodos de EMS y RF.
-
Ubicación del Manípulo 18D RS / Corporal (Torreta Superior Posterior):
- El operador colocará el cabezal del manípulo 18D RS en la cuna superior trasera de la consola, guiando la salida angular de su cable umbilical hacia la parte posterior del equipo para no interferir con la visibilidad ni el rango de operación de la pantalla táctil de 15 pulgadas.
3.4. Conexión del Pedal de Activación Manos Libres
El interruptor de pie suministrado cumple la función de comando de disparo auxiliar para la entrega controlada de energía acústica y electromagnética, asegurando que el especialista mantenga ambas manos en la estabilización del transductor y el tensado tisular del paciente.
CONEXIÓN DEL PEDAL DE CONTROL
[Interruptor de Pie] ---> Cable Multifilar Flexible Gris
|
Puerto Trasero Dedicado ("FOOT SWITCH" / "PEDAL")
|
Bloqueo de seguridad / Acople mecánico asegurado
|
Posicionamiento en piso libre de tránsito cruzadoLa secuencia de instalación del pedal es la siguiente:
-
Tendido físico del cable:
- El operador desenrollará el cable gris de grado médico retirando los amarres de fábrica, evitando cualquier tipo de lazo o nudo en su trayectoria.
- Se ubicará el pedal sobre el suelo, en el área de trabajo del operador, confirmando que las almohadillas de goma antideslizantes de su base queden en contacto pleno con el pavimento.
-
Acople al panel de conexiones:
- Se insertará el conector terminal del cable del pedal en el puerto específico rotulado en la zona posterior del chasis (marcado comúnmente como "FOOT SWITCH" o el pictograma de pedal).
- Se asegurará el acoplamiento mediante el sistema de traba a presión o roscado propio del conector para impedir desconexiones imprevistas por tracción accidental durante el procedimiento clínico.
-
Comprobación mecánica del interruptor:
- Se presionará la plataforma basculante con el pie para verificar el recorrido suave del microswitch interno (NO - normalmente abierto) y la acción inmediata de recuperación del resorte interno de retorno.
3.5. Conexión a la Red Eléctrica AC y Puesta a Tierra de Protección
Para suministrar los 850 W de potencia nominal a 110 VAC / 60 Hz sin riesgo de fluctuaciones que descalibren los generadores de RF o los motores paso a paso de los manípulos, se debe realizar un enlace eléctrico estandarizado y seguro.
RED ELÉCTRICA (110 VAC / 60 Hz)
|
[Regulador de Voltaje / UPS Grado Médico >= 1200 VA]
|
Cable AC Grado Hospitalario (NEMA 5-15P con Tierra Física)
|
Conector Hembra IEC 60320 C13 (Panel Trasero OmegaUltra 360®)El procedimiento de energización primaria se llevará a cabo bajo los siguientes pasos obligatorios:
-
Inspección del cable de alimentación AC:
- Se deberá comprobar que el cable suministrado cuente con su clavija NEMA 5-15P de tres pines (fase, neutro y pin cilíndrico de puesta a tierra) en óptimas condiciones, y con el acoplador hembra IEC 60320 C13 en el extremo opuesto sin fisuras en su recubrimiento de PVC.
-
Inserción en el conector de chasis (IEC C14 Inlet):
- El operador conectará firmemente el acoplador IEC C13 en la entrada macho del panel posterior de la consola, empujando hasta que quede completamente encajado y al ras del portafusibles principal.
-
Enlace a línea estabilizada con polo a tierra:
- Se conectará la clavija NEMA 5-15P directamente a un tomacorriente hospitalario/comercial polarizado de 110 VAC / 60 Hz debidamente conectado a tierra física.
- Recomendación técnica biomédica: Se prescribe de forma mandatoria la interposición de un Regulador de Voltaje de Grado Médico o un Sistema de Alimentación Ininterrumpida (UPS) de topología Online de onda senoidal pura con capacidad mínima de 1200 VA a 1500 VA, con el propósito de neutralizar transitorios de red, picos de voltaje y caídas de tensión que puedan comprometer la placa lógica y la pantalla capacitiva.
Checkpoint final de instalación: ¿Se encuentran todos los manípulos en sus bahías, el pedal conectado firmemente y el cable de potencia energizado a través de una línea de 110 VAC estabilizada con tierra física verificada antes de activar el interruptor general?
Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4. Guía de Encendido, Autodiagnóstico, Configuración del Sistema y Pruebas Operativas
4.1. Secuencia de Encendido e Inicialización Eléctrica
El encendido de la consola OmegaUltra 360® requiere un protocolo estructurado que asegure la estabilidad en el suministro eléctrico de 110VAC a 60 Hz y proteja la electrónica interna de control de potencia de 850 W. Antes de activar el interruptor maestro, el operador deberá constatar la correcta fijación del cable de alimentación de grado médico al receptáculo posterior con toma de tierra activa.
[Red Eléctrica 110VAC] ---> [Switch I/O Trasero] ---> [Fuente Conmutada 850W] ---> [Autodiagnóstico POST]Procedimiento de Arranque Paso a Paso
-
Inspección Física y Posicionamiento Inicial:
- Contexto previo: La consola debe estar ubicada sobre una superficie firme y nivelada, apoyada plenamente sobre sus patas de goma antideslizantes, manteniendo libres las tres ranuras longitudinales de ventilación ubicadas en las aletas laterales de tono bronce champagne.
- Acción física: El operador deberá conectar el cable de alimentación al tomacorriente de pared y verificar que los tres manípulos estén firmemente asentados en sus respectivas cunas de alojamiento (manípulo multilínea en el lateral derecho, aplicador de pluma periorbicular en el lateral izquierdo y manípulo multidimensional superior en la torreta vertical).
- Fundamento técnico: La ausencia de cargas parásitas o transductores suspendidos previene caídas accidentales y fallos de balance al momento de energizar los circuitos de radiofrecuencia (6.78 MHz) y generadores ultrasónicos.
- Checkpoint de confirmación: Asentamiento mecánico seguro y libre flujo de aire perimetral comprobado visualmente.
-
Activación del Interruptor Principal:
- Contexto previo: El sistema se encuentra en reposo total con suministro eléctrico conectado.
- Acción física: El operador deberá bascular el interruptor general I/O ubicado en el panel posterior hacia la posición de encendido ("I").
- Fundamento técnico: La activación cierra el circuito primario de la fuente conmutada de 850 W, canalizando el bus de corriente continua hacia la placa madre, el inversor de la pantalla táctil de 15 pulgadas y las etapas de potencia piezoeléctrica.
- Checkpoint de confirmación: Iluminación de la pantalla de 15 pulgadas y emisión de un pitido breve de confirmación de arranque del BIOS industrial.
4.2. Proceso de Autodiagnóstico Interno (Power-On Self-Test - POST)
Al energizarse, el sistema ejecuta de forma automática una rutina profunda de autodiagnóstico (POST) diseñada para garantizar la integridad biomédica de todos los componentes electroacústicos, servomecánicos y módulos electrodinámicos antes de permitir el acceso a los controles operativos.
+-------------------------------------------------------------------------+
| RUTINA DE AUTODIAGNÓSTICO INTERNO (POST) |
| |
| [Comprobación ROM/RAM] ---> [Test de Bus I2C/SPI en Manípulos] |
| | |
| v |
| [Calibración Cero Motor Paso a Paso] <-+-> [Barrido de Impedancia RF] |
| | |
| v |
| [Reconocimiento de EEPROM Cartucho] ---> [Acceso a Pantalla de GUI] |
+-------------------------------------------------------------------------+- Test de Comunicación Digital de Transductores: La placa base interroga los buses de datos de cada aplicador acoplado mediante protocolos serie (I2C/SPI), leyendo los chips de memoria EEPROM de los cartuchos insertados (como los módulos faciales de 1.5 mm, 2.0 mm, 3.0 mm o 4.5 mm, y corporales de 8.0 mm o 13.0 mm) para verificar la autenticidad, la vida útil remanente y la curva de calibración de fábrica.
- Calibración de Servomotores Brushless Paso a Paso: El sistema envía pulsos de sincronización a los micromotores internos del manípulo HIFU matricial lineal. El motor desplaza el soporte del cristal piezoeléctrico cerámico hacia su sensor de fin de carrera (posición cero óptico-mecánica) y regresa al punto de inicio, garantizando un desplazamiento milimétrico exacto y sin fricción a lo largo de toda la ventana acústica.
- Diagnóstico de Módulos RF (Radiofrecuencia) y EMS (Electroestimulación Muscular): Se realiza una medición de impedancia en circuito abierto a través de los electrodos integrados en la ventana frontal de los cartuchos híbridos, evaluando que la etapa generadora de 6.78 MHz y los pulsos de estimulación muscular no presenten derivaciones a masa ni cortocircuitos.
¿Ha finalizado el barrido mecánico del manípulo sin alarmas audibles o bloqueos en la interfaz? Esta comprobación asegura que el sistema se encuentra en condiciones óptimas para ingresar al entorno operativo.
4.3. Navegación por la Interfaz Gráfica de Usuario (GUI)
La interfaz gráfica del OmegaUltra 360®, visualizada en la pantalla táctil de 15 pulgadas con orientación vertical e inclinación de 45° a 50°, organiza la información clínica mediante un diseño intuitivo de alto contraste.
+------------------------------------------------------+
| [ Modelo Anatómico 3D - Vector Mandibular Verde ] |
| |
| [ 3.0 mm ] |
| < READY > |
| |
| [ 21 lines ] Modo: [ SMAS ] |
| Energía: [ S6 / 2.0 J ] Espaciado: [ LA ] |
| Frecuencia: [ 1.5 Hz ] Longitud: [ 25 mm ] |
+------------------------------------------------------+Estructura y Parámetros en Pantalla
- Modelo Anatómico Tridimensional: Representación gráfica volumétrica en tono verde cian de la región anatómica seleccionada (por ejemplo, contorno facial, vector mandibular o zona corporal), que muestra interactivamente la trayectoria y orientación recomendada de los vectores de escaneo ultrasónico.
- Identificación del Aplicador y Profundidad Focal: Lectura digital de gran formato ubicada en la zona media-superior que reporta de manera automática el cartucho montado (por ejemplo, "3.0" mm). El sistema actualiza este valor en tiempo real al desacoplar o insertar cartuchos de 1.5 mm, 2.0 mm, 4.5 mm, 8.0 mm o 13.0 mm.
- Indicador de Estado Operativo (STANDBY / READY):
- STANDBY: Estado de seguridad por defecto donde los gatillos de disparo están deshabilitados.
- READY: Indicador central activo en pantalla que confirma que la etapa de potencia está armada y lista para disparar pulsos ultrasónicos y de RF/EMS tras accionar el pedal o el pulsador del manípulo.
- Ajuste de Energía (Joules): Control táctil incremental que modula la potencia de salida desde 0.1 J hasta 3.0 J (en pasos de 0.1 J) para adaptar la densidad térmica de coagulación (aproximadamente 65°C) a la tolerancia del paciente y la zona de tratamiento.
- Espaciado Inter-Punto (Pitch / LA): Ajuste de la distancia longitudinal entre cada microzona de daño térmico dentro de una misma línea de disparo, configurable entre 1.0 mm y 2.0 mm con incrementos de 0.1 mm.
- Frecuencia de Repetición y Longitud de Barrido: Selector de cadencia de pulso expresado en Hertz (ejemplo: 1.0 Hz, 1.2 Hz, 1.5 Hz) y selector de extensión lineal del disparo ajustable desde 5.0 mm hasta 25.0 mm (en pasos de 5 mm).
- Contador y Matriz de Líneas de Barrido: Monitoreo en tiempo real de la cantidad de líneas ejecutadas en la sesión (ejemplo: visualización "21 lines" e icono de barrido matricial), junto a selectores rápidos de capas diana como el modo "SMAS".
4.4. Protocolo de Prueba Técnica y Verificación de Disparo Seguro
Antes de aplicar cualquier tratamiento en pacientes, el operador deberá realizar de forma obligatoria una prueba de verificación acústica y conformación focal sobre un bloque de prueba de acrílico transparente o fantoma hidrofílico estandarizado.
[Cartucho HIFU] ---> [Capa Gel Conductor] ---> [Bloque Acrílico / Fantoma] ---> [Inspección Visual Puntos Térmicos]Procedimiento de Verificación Técnica
-
Preparación del Acoplador Óptico-Acústico:
- Contexto previo: El equipo debe encontrarse encendido, con el cartucho facial de 3.0 mm o 4.5 mm montado en el manípulo principal.
- Acción física: El operador deberá aplicar una capa uniforme de 2 milímetros de gel conductor neutro desgasificado sobre la ventana emisora negra del cartucho y sobre la cara superior del bloque de prueba de acrílico.
- Fundamento técnico: El ultrasonido de alta frecuencia no se transmite a través del aire. La eliminación de microburbujas en la interfaz garantiza la impedancia acústica adecuada y previene el sobrecalentamiento de la lente del transductor.
- Checkpoint de confirmación: Película de gel continua sin burbujas de aire visibles entre ambas superficies.
-
Configuración de Parámetros de Prueba en la GUI:
- Contexto previo: La pantalla táctil muestra los valores por defecto en modo STANDBY.
- Acción física: El operador deberá fijar la energía en un nivel medio de prueba (por ejemplo, 1.2 Joules), el espaciado en 1.5 mm, la longitud de línea en 25 mm y presionar el botón de pantalla para cambiar el estado a "READY".
- Fundamento técnico: Permite evaluar la geometría de disparo y el desplazamiento del micromotor en una escala estándar sin sobrecargar el material de prueba.
- Checkpoint de confirmación: Indicador "READY" iluminado en la pantalla de 15 pulgadas y sistema sin alertas de falla de acoplamiento.
-
Ejecución del Disparo y Evaluación de Microlesiones:
- Contexto previo: El transductor está firmemente adosado a 90 grados sobre el bloque de acrílico.
- Acción física: El operador deberá presionar el gatillo de disparo del manípulo y mantenerlo inmóvil hasta que el motor interno complete el recorrido completo de 25 mm y emita el tono acústico final.
- Fundamento técnico: La energía ultrasónica convergente genera microcavitación térmica visible dentro del acrílico en el plano focal exacto calibrado (a 3.0 mm o 4.5 mm de profundidad).
- Checkpoint de confirmación: Presencia de una línea recta de microburbujas blancas uniformes, equidistantes, sin desviaciones angulares y a la profundidad focal correspondiente serigrafiada en el cartucho.
-
Retorno a Modo Seguro y Limpieza:
- Contexto previo: Finalización de la descarga de verificación técnica.
- Acción física: El operador deberá tocar el botón de pantalla para regresar al estado "STANDBY", retirar el manípulo del bloque de prueba y limpiar cuidadosamente el gel residual del cabezal utilizando una toalla de celulosa suave humedecida con alcohol isopropílico al 70%.
- Fundamento técnico: El aislamiento inmediato de la potencia previene descargas accidentales en el aire y la limpieza química evita la degradación del polímero de sellado de los electrodos de RF/EMS.
- Checkpoint de confirmación: Superficie del transductor totalmente limpia, seca y asegurada dentro de su bahía de descanso lateral.
Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
5. Guía de Manejo, Operación Diaria y Mejores Prácticas de Uso
Protocolo Operativo Estándar para el Acoplamiento y Desacoplamiento de Cartuchos Transductores
El transductor piezoeléctrico de ultrasonido focalizado de alta intensidad (HIFU) constituye el núcleo electroacústico del sistema OmegaUltra 360®. La correcta manipulación mecánica de los módulos intercambiables faciales (1.5 mm, 2.0 mm, 3.0 mm y 4.5 mm) y corporales (8.0 mm y 13.0 mm) garantizará la continuidad en la transferencia de potencia de 850 W, la integridad de los trenes de pulso de microcorrientes de radiofrecuencia (RF) a 6.78 MHz y las señales de estimulación electromuscular (EMS).
Inspección Preliminar y Manejo de Pines de Conexión Dorados
Antes de iniciar cualquier acoplamiento, el operador deberá realizar una inspección visual de los módulos. La interfaz de acople inferior cuenta con pines terminales chapados en oro diseñados para asegurar una impedancia de contacto casi nula y evitar caídas de tensión en las líneas de emisión piezoeléctrica y sensado digital.
- Se deberá verificar que los pines dorados de la base del cartucho y las bahías receptoras de los manípulos se encuentren completamente secos, alineados y libres de residuos de gel conductor, polvo o grasa dérmica.
- Queda estrictamente prohibido tocar directamente con los dedos o guantes contaminados los pines dorados de contacto. La transferencia de secreciones lipídicas o restos salinos genera micro-arcos voltaicos, sulfatación prematura y falsos contactos que derivan en errores de reconocimiento del cartucho en la interfaz gráfica de usuario (GUI).
- En caso de observar restos de humedad o partículas en la zona de pines, el operador deberá limpiar la superficie con un hisopo de grado óptico humedecido en alcohol isopropílico al 99.8% y aguardar su evaporación total antes de proceder con el montaje.
+-------------------------------------------------------------------------+
| MANIPULACIÓN CORRECTA DEL CARTUCHO |
| |
| [ Cabezal de Contacto ] <-- Sujetar por laterales plásticos |
| [ Cuerpo Bicolor ] |
| [=====================] |
| [ Pines Dorados ] <-- ¡PROHIBIDO TOCAR CON LOS DEDOS! |
| | | | | Riesgo de sulfatación y arco |
+-------------------------------------------------------------------------+Secuencia de Inserción Mecánica con Sistema "Click-In"
Para instalar un cartucho transductor en el manípulo correspondiente, se deberá seguir estrictamente el siguiente procedimiento secuencial:
- Selección y orientación del módulo: El operador deberá tomar el cartucho transductor tomándolo exclusivamente por las paredes laterales de su carcasa plástica de polímero térmico. Se orientará la ventana acústica frontal hacia la dirección de disparo del manípulo, alineando las guías mecánicas longitudinales del cartucho con las ranuras de inserción de la cavidad receptora del aplicador.
- Alineación axial: Se presentará el cartucho perpendicularmente a la boca receptora del manípulo sin forzar ángulos oblicuos que puedan doblar los pines de señal.
- Inserción y enclavamiento: El operador empujará suavemente el cartucho hacia el interior del receptáculo aplicando una presión axial firme y uniforme a lo largo del eje central hasta percibir el sonido mecánico táctil de confirmación ("click"). Este sonido valida que las uñas de retención mecánica han bloqueado el módulo y que los pines dorados han alcanzado la profundidad de asiento correcta.
- Verificación en el sistema: El operador observará la pantalla táctil de 15 pulgadas. La interfaz actualizará automáticamente la telemetría, desplegando el valor de profundidad correspondiente (por ejemplo, "3.0" en posición central) y la frecuencia operativa asociada (4.0 MHz o 5.5 MHz).
¿Ha confirmado la interfaz gráfica la lectura correcta de la profundidad del cartucho insertado mostrando el estado "READY"? Si la pantalla indica ausencia de cartucho o error de comunicación, el operador deberá extraer el módulo e inspeccionar la alineación antes de un nuevo intento.
Secuencia de Extracción Segura
- Puesta en modo Standby: El operador deberá pulsar el botón táctil de la pantalla para desactivar el estado "READY" y pasar el equipo a modo de reposo ("STANDBY"), impidiendo disparos accidentales durante la maniobra.
- Liberación del enclavamiento: Se presionarán de forma simultánea los botones o pestañas laterales de liberación mecánica situados en el cabezal del manípulo.
- Retirada axial: Manteniendo presionada la liberación, se tirará del cartucho de manera rectilínea hacia el exterior, evitando movimientos de torsión lateral.
- Almacenamiento: El módulo extraído deberá depositarse inmediatamente en su bandeja protectora original o en la cuna frontal con micropatrón de corte láser del chasis, orientando los pines dorados hacia una superficie limpia y seca.
Selección y Criterios de Aplicación de Manípulos y Cartuchos
El sistema OmegaUltra 360® cuenta con una dotación multiaxial de manípulos y profundidades de penetración que permiten abordar la totalidad de los estratos tisulares, desde la epidermis hasta el tejido adiposo profundo y el sistema músculo-aponeurótico superficial (SMAS).
ESTRATO ANATÓMICO PROFUNDIDAD MANÍPULO / CARTUCHO SUGERIDO
----------------------------------------------------------------------------------
Epidermis / Dermis Papilar 1.5 mm ------------> Manípulo 36 RS / Cartucho 1.5mm
Dermis Reticular 2.0 mm - 3.0 mm ----> Manípulo 15 RS / Cartuchos 2.0-3.0mm
SMAS / Fascia Muscular 4.5 mm ------------> Manípulo Facial / Cartucho 4.5mm
Grasa Subcutánea / Celulitis 8.0 mm - 13.0 mm ---> Manípulo Corporal / Cartuchos 8-13mmManípulo 15 RS / 18D RS Multi-Dim: Lifting Facial y Remodelación Corporal
Este aplicador de arquitectura tipo pistola ergonómica integra tecnología híbrida de emisión combinada: ultrasonido focalizado (HIFU), radiofrecuencia resistiva a 6.78 MHz y microcorrientes EMS.
- Cartucho 1.5 mm (5.5 MHz): Indicado para el tratamiento de la dermis superficial, atenuación de líneas finas en frente, surcos perioculares y estimulación de la síntesis de colágeno en áreas de piel delgada.
- Cartucho 2.0 mm (5.5 MHz): Diseñado con un cabezal de perfil estrecho para regiones de transición anatómica compleja, como el reborde mandibular, zona peribucal y arrugas del cuello.
- Cartucho 3.0 mm (5.5 MHz): Focalizado en la dermis profunda y el tejido conectivo subdérmico; genera puntos de coagulación térmica (~65°C) que desencadenan la contracción de fibras elásticas y la neocolagénesis a largo plazo.
- Cartucho 4.5 mm (4.0 MHz): Actúa directamente a nivel de la capa SMAS (Sistema Musculoaponeurótico Superficial) y platisma, induciendo el anclaje muscular no quirúrgico y el tensado vertical del tercio medio e inferior del rostro.
- Cartucho 8.0 mm y 13.0 mm (Corporales a 4.0 MHz): Incorporados en el Manípulo Corporal / 18D RS para lipólisis térmica y reducción de panículo adiposo en abdomen, flancos, brazos, aductores y cartucheras, combinando la onda de choque térmica ultrasónica macrofocalizada con radiofrecuencia a 6.78 MHz para evitar la flacidez post-reducción.
Manípulo 36 RS Tipo Pluma: Aplicación Periorbitaria y Zonas de Alta Precisión
El manípulo 36 RS presenta una arquitectura cilíndrica ultracompacta tipo lápiz con cabezal cónico cromado. Su motorización interna ejecuta un barrido multidimensional con cartuchos de emisión anular (Dot Ring y Line Ring), diseñados para administrar dosis energéticas milimétricas en áreas anatómicas de radio reducido donde un cabezal lineal plano perdería aposición tisular.
- Zona periorbitaria y periocular: Indicado para el tensado del párpado inferior y "patas de gallo" mediante cartuchos de 1.5 mm y 2.0 mm, manteniendo una distancia de seguridad mínima de 5 mm respecto al borde libre orbitario.
- Zona peribucal y código de barras: Tratamiento de arrugas periorales y comisuras labiales con entrega simultánea de calor focal y microcorriente EMS para tonificar el músculo orbicular de los labios.
- Surco nasogeniano profundo: Redensificación dérmica precisa con cartucho de 3.0 mm siguiendo vectores oblicuos ascendentes.
Control de Emisión: Gatillo Manual versus Pedal de Disparo
El OmegaUltra 360® ofrece dos modos de activación del tren de pulsos acústicos, los cuales deberán seleccionarse según la zona tratada y la estabilidad postural requerida por el operador:
- Activación por Gatillo Manual en Empuñadura:
- Se utilizará principalmente durante la operación de los manípulos 15 RS y 18D RS en planos faciales y corporales amplios.
- Permite una maniobrabilidad ágil cuando el operador se desplaza alrededor de la camilla clínica, manteniendo el control del disparo directamente en el dedo índice mediante el micro-switch táctil de alta precisión.
- La tira LED cian/turquesa del manípulo cambiará su patrón lumínico durante la activación, indicando la emisión de los paquetes de energía ultrasónica y electromuscular.
- Activación por Pedal de Disparo:
- Se utilizará obligatoriamente durante procedimientos de ultra-alta precisión con el manípulo 36 RS tipo pluma en áreas perioculares y peribucales.
- Al descargar la acción del disparo en el pie del operador, se elimina por completo el micro-temblor o desplazamiento involuntario de la mano que produce la fuerza de presión de un gatillo manual. Esto garantiza que la ventana acústica permanezca estrictamente inmóvil sobre el punto anatómico seleccionado.
- El pedal deberá situarse en una posición cómoda para el pie dominante del operador, manteniendo el talón apoyado en el suelo para evitar fatiga durante sesiones prolongadas.
Principios de Aposición Tisular, Ergonomía y Acoplamiento Acústico
La física del ultrasonido médico exige un medio de propagación continuo libre de aire entre la membrana de mylar/cerámica del transductor y el estrato córneo del paciente. Cualquier interfase gaseosa microscópica provoca una reflexión total del haz ultrasónico, impidiendo la penetración tisular y causando sobrecalentamiento superficial en la ventana del cartucho.
[ MANÍPULO ]
||
[====== CARTUCHO ======]
------------------------ <-- Superficie activa
~~~~~~~~~~~~~~~~~~~~~~~~ <-- CAPA DE GEL CONTINUA (2-3 mm, sin burbujas)
======================== <-- Estrato córneo / Epidermis
CORRECTO: Ángulo a 90° INCORRECTO: Inclinación angular
| | \ /
v v \ / <-- Reflejo de energía /
[ TEJIDO DIANA ] \/ Quemadura superficialAplicación de Gel Conductor Ultrasónico de Alta Densidad
- El operador deberá aplicar una capa uniforme de gel conductor ultrasónico de alta densidad de grado médico de 2.0 a 3.0 milímetros de espesor sobre la zona delimitada para el tratamiento.
- El gel deberá ser depositado evitando la formación de burbujas de aire internas. Queda estrictamente prohibido utilizar geles cosméticos de baja viscosidad, lociones hidroalcohólicas o aceites vegetales, ya que alteran la velocidad de propagación acústica (1540 m/s nominal) y pueden degradar las membranas de sellado del transductor.
- Durante la sesión, se deberá reponer gel inmediatamente si se detecta desecación por evaporación térmica generada por la radiofrecuencia integrada a 6.78 MHz.
Regla de Oro de Perpendicularidad a 90 Grados
- El operador deberá posicionar la ventana de emisión del cartucho formando un ángulo estrictamente perpendicular de 90° respecto a la superficie cutánea.
- La fuerza de aposición deberá ser media y constante: una presión excesiva aplana los planos tisulares y reduce la profundidad focal real con riesgo de impactar periostio óseo; una presión deficiente genera pérdida de contacto, dispersión del haz y riesgo de quemadura epidérmica por arco térmico superficial.
- Se deberá mantener contacto pleno en toda la longitud de la ventana emisora. Si el cabezal entra en contacto parcial (por ejemplo, sobre rebordes óseos pronunciados como el arco cigomático o el hueso frontal), el disparo no deberá ejecutarse hasta reposicionar el manípulo o cambiar a un cartucho de menor tamaño (como el manípulo 36 RS).
Ergonomía y Postura Operativa del Especialista
- Para operar el manípulo 15 RS / 18D RS, el operador sujetará la empuñadura anatómica con los dedos medio, anular y meñique, introduciendo el índice en el anillo frontal de apoyo para guiar el movimiento vectorial sin tensar la muñeca.
- El brazo del operador deberá mantenerse con el codo flexionado en un ángulo próximo a 90°, apoyando el antebrazo o descargando el peso en hombros relajados para evitar la dorsalgia mecánica.
- Para el manípulo 36 RS, se adoptará un agarre en pinza trípode (similar al empuñe de un instrumento de escritura de precisión), apoyando el pulgar en el soporte cóncavo superior del aplicador y usando el dedo meñique como punto de anclaje pivotante sobre el rostro del paciente.
Monitoreo Continuo de la Entrega Energética y Microcorrientes
La integración sinérgica de calor focal ultrasónico (~65°C), radiofrecuencia a 6.78 MHz y microcorrientes EMS demanda un monitoreo activo por parte del operador a través de la interfaz de usuario y la respuesta biológica del tejido.
+-------------------------------------------------------------------------+
| PARÁMETROS DE EMISIÓN EN TIEMPO REAL |
| |
| * LECTURA DE PROFUNDIDAD: [ 3.0 mm ] |
| * NIVEL DE ENERGÍA HIFU: [ 0.1 J a 3.0 J ] (Paso: 0.1 J) |
| * FRECUENCIA DE EMISIÓN: [ 2.0 / 4.0 / 5.5 / 7.0 MHz ] |
| * MATRIZ DE COAGULACIÓN: [ 5.0 mm a 25 mm ] (Largo de línea) |
| * SEPARACIÓN ENTRE PUNTOS: [ 1.0 mm a 2.0 mm ] (Paso: 0.1 mm) |
| * ENERGÍA RF INTEGRADA: [ 6.78 MHz ] |
| * ACCIÓN TISULAR: [ Coagulación térmica selectiva ~65°C ] |
+-------------------------------------------------------------------------+Parámetros Críticos y Monitoreo de Interfaz
Durante toda la secuencia de disparos, el operador deberá supervisar visualmente los siguientes indicadores en la pantalla:
- Nivel de Energía HIFU (Joules): Ajustable en pasos de 0.1 J dentro del rango de 0.1 J a 3.0 J. La energía deberá calibrarse gradualmente según la tolerancia individual del paciente y la densidad cutánea de la región.
- Espaciado y Longitud de Línea: Verificación del espaciado de puntos de coagulación térmica (1.0 mm a 2.0 mm) y la longitud total del escaneo (5.0 mm a 25 mm). No se deberán superponer líneas de disparo en la misma pasada sobre las mismas coordenadas anatómicas para prevenir necrosis térmica por acumulación energética.
- Indicador de Emisión Térmica: La entrega de pulsos a ~65°C produce microlesiones ablativas subdérmicas controladas. El operador deberá observar en tiempo real la ausencia de eritema intenso localizado o edema macular inmediato desproporcionado en la superficie de la piel.
- Sensación de Microcorrientes RF/EMS: El paciente deberá percibir una contracción muscular rítmica tolerable y una sensación de calor profundo uniforme. La presencia de dolor punzante agudo superficial es indicativo inmediato de falta de gel de acoplamiento o de un contacto angular incorrecto del cabezal, obligando al operador a detener la emisión de forma instantánea.
Buenas Prácticas Higiénicas, Desinfección y Conservación Diaria
Al término de cada jornada de trabajo o entre pacientes consecutivos, se deberá ejecutar la siguiente rutina obligatoria de mantenimiento preventivo:
- Retirada de Gel Residual: El operador limpiará el exceso de gel conductor de la ventana de emisión del cartucho y del cuerpo del manípulo utilizando una toalla de microfibra suave que no desprenda pelusa.
- Desinfección de Grado Médico: Se aplicará una solución desinfectante libre de alcohol o toallitas con sales de amonio cuaternario sobre la ventana acústica y la carcasa externa. Queda prohibido el uso de acetona, éter o soluciones abrasivas que degraden los sellos poliméricos o desprendan la serigrafía dorada de las piezas.
- Prohibición de Inmersión: Ningún cartucho ni manípulo deberá ser sumergido en líquidos desinfectantes bajo ninguna circunstancia. Los módulos no son estancos frente a inmersión y la entrada de fluidos a la cámara de pines destruirá la electrónica interna.
- Inspección de Cableados Umbilicales: El operador examinará la longitud del cable flexible y el cono de alivio de tensión (strain relief boot), verificando que no existan dobleces forzados, estrangulamientos mecánicos ni cortes en el aislamiento de silicona.
- Alojamiento en Consola: Todos los manípulos deberán descansar limpios y secos en sus respectivas bahías laterales y posteriores de la consola OmegaUltra 360®, garantizando su protección frente a caídas accidentales e impactos mecánicos.
Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
6. Mantenimiento Preventivo, Limpieza y Cuidado de Accesorios y Equipo
Fundamentos de Preservación Biomédica y Dinámica Operativa
El sistema de Ultrasonido Focalizado de Alta Intensidad (HIFU multimodal / 25D) OmegaUltra 360® representa una plataforma electroacústica de alta precisión clínica. En su interior convergen generadores de radiofrecuencia (RF a 6.78 MHz), circuitos de electroestimulación muscular (EMS), etapas de potencia piezoeléctrica ultrasónica de 850 W y servomecanismos electromecánicos de barrido micro y macrofocalizado.
La vida útil de los transductores, la fidelidad en la entrega de dosis térmicas de aproximadamente 65°C y la integridad estructural de la interfaz de usuario dependen de la ejecución metódica de protocolos preventivos. La degradación acústica por contaminación de membranas, la corrosión galvánica de terminales de contacto y el estrés térmico derivado de la obstrucción del flujo de aire constituyen las principales causas de descalibración prematura si no se siguen los estándares descritos a continuación.
Protocolo de Desinfección y Cuidado de Membranas Transductoras
Las superficies de emisión de los cartuchos intercambiables (tanto en profundidades faciales de 1.5 mm, 3.0 mm, 4.5 mm, perioculares de 2.0 mm, como en los módulos corporales de 8.0 mm y 13.0 mm) incorporan membranas de acoplamiento acústico poliméricas de alta sensibilidad. La retención de gel electroconductor neutro deshidrata y cristaliza estos componentes, generando microfisuras, atenuación acústica severa y cavitación parasitaria no deseada.
Procedimiento de Limpieza Post-Tratamiento:
- Retiro Mecánico Inicial del Medio de Contacto: Inmediatamente después de finalizar la sesión y antes de desacoplar el cartucho del manípulo, el operador deberá retirar el excedente de gel de la superficie del transductor utilizando un paño de microfibra de grado óptico, seco y libre de pelusa. El movimiento deberá ejecutarse en un único sentido longitudinal continuo, sin ejercer presión perpendicular excesiva sobre la ventana de emisión.
- Descontaminación con Solución Neutra: Se deberá humedecer ligeramente un paño suave limpio en una solución desinfectante de base acuosa y pH neutro (solución de amonio cuaternario de quinta generación o detergente enzimático neutro diluido según indicación del fabricante). Queda estrictamente prohibida la aplicación de alcohol isopropílico, etanol, acetona, soluciones cloradas o solventes aromáticos, ya que provocan la rigidización, opacamiento y desprendimiento inmediato de la membrana acústica.
- Secado y Verificación Óptica: El operador secará la ventana acústica con un paño seco. Se procederá a inspeccionar a contraluz la superficie para verificar la ausencia de burbujas internas anormales en el fluido de acoplamiento acústico, grietas periféricas o residuos secos adheridos.
Checkpoint de control didáctico para Live AI: ¿Se ha verificado visualmente que la membrana del cartucho esté completamente transparente, seca y libre de residuos cristalizados antes de proceder a su almacenamiento o intercambio?
Inspección y Mantenimiento de Contactos Electromecánicos
La base de los cartuchos de ultrasonido macro y microfocalizado y los manípulos multitecnológicos (como el manípulo 15 RS Multi-Dim y el manípulo lineal) integran arreglos de pines y terminales de contacto con recubrimiento galvánico dorado. Estos pines transmiten señales de alta frecuencia, alimentación de micro-motores paso a paso y telemetría de identificación del transductor mediante protocolos digitales.
Directrices de Mantenimiento de Pines y Bahías de Acople:
- Frecuencia de Inspección: La inspección deberá realizarse de forma semanal en todos los cartuchos en rotación activa o de manera inmediata si la interfaz gráfica de 15 pulgadas presenta errores de reconocimiento del cartucho o lecturas intermitentes de profundidad ("3.0", "READY").
- Limpieza de Pines Dorados: El operador utilizará un hisopo de poliéster de grado electrónico ligeramente humedecido con limpiador de contactos dieléctrico de evaporación rápida (residuo cero). Se deberán frotar suavemente las puntas retráctiles y los muelles de contacto para remover partículas de polvo, sales del gel o películas de óxido superficial.
- Prohibición de Elementos Abrasivos: Queda terminantemente prohibido el uso de limas, lijas metálicas, agujas o cualquier herramienta punzocortante para raspar los contactos. La eliminación de la microcapa de oro expone el material base a la oxidación atmosférica acelerada y crea fluctuaciones de impedancia eléctrica.
- Inspección de Muelles de Retorno: Se deberá comprobar que cada pin retráctil mantenga su carrera elástica completa al ser presionado suavemente, garantizando que retornen sin atascos mecánicos.
Mantenimiento de la Pantalla Táctil HMI y Chasis del Equipo
La consola central del OmegaUltra 360® presenta una arquitectura unibody con acabado negro mate y molduras perimetrales en tono bronce/dorado champagne, complementada con un panel táctil capacitivo de 15 pulgadas con inclinación ergonómica fija entre 45° y 50°.
Limpieza de la Pantalla Táctil:
- Se deberá apagar el equipo desde el interruptor magnetotérmico posterior y desconectar la clavija de alimentación del tomacorriente de 110 VAC / 60 Hz para desenergizar los sensores capacitivos.
- El personal técnico o clínico aplicará una solución especializada en pantallas LCD/capacitivas (libre de alcohol y amoníaco) rociada previamente sobre un paño de microfibra. Nunca se deberá pulverizar líquido directamente sobre el cristal de la pantalla para evitar que escurra hacia el bisel dorado y penetre en los circuitos internos.
- Se limpiará el panel mediante movimientos circulares concéntricos desde el centro hacia los bordes, retirando marcas dactilares y grasa cutánea.
Conservación del Chasis y Bandeja Frontal:
- Las superficies poliméricas (ABS/Policarbonato) del chasis y la bandeja de apoyo frontal con placa metálica microperforada se limpiarán utilizando paños suaves humedecidos en agua destilada con una concentración mínima de detergente no iónico.
- Se deberá prestar especial atención a la ranura de descanso bajo la pantalla para evitar la acumulación de geles o polvo ambiental.
- No se deberán aplicar ceras, abrillantadores con siliconas ni desinfectantes en aerosol que puedan filtrarse por las juntas del ensamblaje.
Sistema de Ventilación y Gestión Térmica
El funcionamiento continuo de la etapa de potencia de 850 W genera gradientes térmicos en las fuentes conmutadas y placas amplificadoras de RF que requieren un flujo de aire laminar constante. El calor es evacuado mediante el sistema de disipación interna asistido por las rejillas y ranuras longitudinales ubicadas en las aletas posteriores del chasis.
Protocolo de Despeje y Limpieza de Rejillas:
- Rutina Mensual de Aspiración: El operador o personal de mantenimiento biomédico deberá aspirar las tres ranuras longitudinales de ventilación laterales y las tomas de aire inferiores empleando una boquilla de cerdas suaves acoplada a una aspiradora electrostáticamente segura (ESD).
- Prohibición de Aire Comprimido Directo de Alta Presión: Se prohíbe el uso de pistolas de aire comprimido industrial sin control de humedad hacia el interior directo de las rejillas, ya que esto introduce polvo a los ventiladores axiales, acelera el desgaste de los rodamientos y condensa humedad sobre las placas de control.
- Separación de Instalación: El chasis del equipo deberá situarse en todo momento a una distancia mínima de 15 a 20 centímetros respecto a paredes o divisiones de la cabina de tratamiento para evitar la recirculación de aire caliente.
Manejo de Cableados Umbilicales y Almacenamiento
Los manípulos del sistema (Manípulo Lineal Facial, Manípulo Corporal, Manípulo Periorbicular y Manípulo 18D/15 RS Multi-Dim) están unidos a la consola a través de cordones umbilicales blindados de silicona que alojan microcoaxiales de señal, líneas de potencia y buses de datos del micro-switch del gatillo.
Cuidados Críticos de Ruteo y Radio de Curvatura:
- Preservación del Radio de Curvatura: El cable umbilical no deberá someterse a dobleces con un radio de curvatura menor a 80 mm. Doblar el cable en ángulos agudos (90° o menores) fractura la malla de apantallamiento electromagnético e induce microcortes en los conductores internos.
- Descarga de Tensión Mecánica: Se deberá vigilar el estado del buje cónico de alivio de tensión (strain relief boot) en la base de la empuñadura de cada aplicador. El operador evitará jalar, suspender o trasladar el equipo o los manípulos tirando de los cables.
- Alojamiento en Bahías: Al finalizar cada procedimiento, los aplicadores se colocarán verticalmente en sus respectivas bahías y torretas de retención integradas en la carcasa, asegurando que los cables desciendan de forma holgada sin estrangulamientos ni torsiones espirales.
- Almacenamiento de Cartuchos: Los cartuchos que no se encuentren acoplados en los manípulos deberán permanecer dentro de sus estuches protectores acolchados termoformados, con sus cubiertas protectoras frontales colocadas, en un ambiente seco con una temperatura controlada entre 15°C y 28°C y humedad relativa no condensable inferior al 60%.
Cronograma Integral de Mantenimiento Preventivo
Rutina Diaria (Al inicio y cierre de jornada):
- Inspección visual del chasis, pantalla, soportes y cables umbilicales para descartar fisuras o daños mecánicos.
- Limpieza y desinfección de todos los cartuchos utilizados y de los cuerpos de los manípulos al concluir cada paciente.
- Verificación de la bandeja frontal microperforada asegurando que no contenga derrames de gel conductor.
- Comprobación del encendido correcto de la tira LED indicadora en la cresta superior del manípulo 15 RS.
Rutina Semanal:
- Desacople completo de todos los cartuchos e inspección minuciosa de los pines de contacto dorados con lupa o iluminación focalizada.
- Limpieza profunda de los terminales de contacto mediante hisopo de poliéster y dieléctrico de residuo cero.
- Desinfección integral del cableado umbilical de silicona retirando residuos acumulados de gel seco.
- Verificación de la sensibilidad del panel táctil en todos los cuadrantes de selección de parámetros ("SMAS", "READY", "LA").
Rutina Mensual:
- Aspiración técnica de las rejillas y ranuras de ventilación posteriores y base del chasis para eliminar pelusa y polvo atmosférico.
- Comprobación física de las patas de goma antideslizantes de la base para garantizar la estabilidad estática del chasis de 20 kg.
- Inspección minuciosa de los bujes de alivio de tensión para descartar holguras o fisuras por fatiga de material.
- Registro formal de disparos acumulados por cartucho en la bitácora técnica de la clínica.
Checkpoint de control didáctico para Live AI: ¿Se han completado y registrado satisfactoriamente todas las tareas del cronograma diario y semanal antes de proceder al bloqueo y apagado del sistema?
Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
7. Solución y Detección de Fallas Comunes (Troubleshooting Nivel Cliente / Capa 8)
El protocolo de resolución de problemas a nivel de usuario y mantenimiento primario establece los procedimientos metodológicos para identificar, diagnosticar y corregir anomalías operativas en la consola OmegaUltra 360® (HIFU 25D). Este protocolo previene interrupciones en la práctica clínica y evita derivaciones innecesarias a soporte técnico de segundo nivel cuando la causa raíz se localiza en factores de uso, ensamblaje o suministro eléctrico periférico.
7.1. Falla de Encendido General de la Consola
La ausencia total de respuesta eléctrica al accionar el interruptor de encendido principal impide la inicialización de la fuente conmutada de 850 W y del sistema de control embebido.
Fundamentación Técnica
El sistema requiere una línea de alimentación estable de 110 VAC a 60 Hz suministrada a través de un cable tripolar con conector hembra IEC 60320 C13 y enchufe NEMA 5-15P con toma a tierra física. Una interrupción en la continuidad eléctrica externa, un falso contacto mecánico o la apertura de los fusibles de protección de entrada del chasis deshabilitan el encendido del equipo.
Secuencia de Diagnóstico y Restablecimiento
- Inspección física del cableado de entrada:
- El operador deberá apagar el interruptor basculante posterior y desconectar el cable de alimentación principal AC de la toma de corriente mural.
- Se deberá examinar visual y mecánicamente toda la longitud del cable negro en busca de pinzamientos, cortes en el recubrimiento de PVC o pines doblados en la clavija macho NEMA 5-15P.
- Verificación del receptáculo IEC C13:
- Se deberá reinsertar el conector IEC C13 firmemente en la toma de entrada del chasis posterior del equipo, aplicando presión axial directa para garantizar que los tres terminales queden totalmente embutidos sin holguras.
- Comprobación de la fuente de suministro eléctrico:
- Se deberá verificar que el tomacorriente mural proporcione efectivamente 110 VAC utilizando un multímetro o conectando un dispositivo testigo funcional. En caso de utilizar reguladores de voltaje o sistemas ininterrumpidos de potencia (UPS), se deberá descartar que estos se encuentren en modo de sobrecarga o corte.
- Revisión del compartimento portafusibles:
- Con el cable desconectado, el operador deberá extraer el módulo portafusibles ubicado junto a la toma IEC posterior mediante un destornillador plano pequeño y verificar la continuidad del filamento interno de los fusibles de protección de acción rápida.
- Reintento de encendido:
- Se deberá reconectar el sistema a la red, accionar el interruptor basculante a la posición de encendido ("I") y observar la respuesta del panel.
- Pausa de confirmación: ¿La pantalla táctil de 15 pulgadas y las luces testigo del chasis se iluminan e inician la secuencia de arranque del software? Si el sistema permanece inerte tras estas comprobaciones, se deberá reportar al departamento de bioingeniería.
7.2. Cartucho no Reconocido o Error de Comunicación Electrónica
Esta condición se manifiesta cuando la interfaz gráfica de usuario (GUI) muestra un mensaje de advertencia de cartucho ausente, lecturas numéricas parpadeantes o bloquea la selección de profundidad focal.
[CONECTOR DEL MANÍPULO] ◄--- (Falso contacto / Suciedad) ---► [PINES DORADOS DEL CARTUCHO]Fundamentación Técnica
Los cartuchos intercambiables de ultrasonido macro/micro focalizado (1.5 mm, 2.0 mm, 3.0 mm, 4.5 mm, 6.0 mm, 8.0 mm y 13 mm) integran una placa de circuito impreso interna (PCB) y transductores piezoeléctricos que se comunican con la placa base mediante pines de contacto bañados en oro. La presencia de restos de gel conductor desecado, polvo, humedad o desalineación mecánica genera caídas de tensión o ruido digital en el bus de datos, impidiendo la lectura del chip de autenticación y conteo.
Secuencia de Diagnóstico y Limpieza
- Desacople seguro del cartucho:
- El operador deberá situar el equipo en modo "STANDBY" desde la pantalla táctil antes de manipular los accesorios.
- Se deberá presionar los seguros laterales o tirar suavemente del cartucho en línea recta sobre el eje longitudinal del manípulo hasta liberarlo de su alojamiento.
- Inspección de la matriz de pines dorados:
- Se deberá inspeccionar con luz focalizada la zona de contacto del cartucho y el zócalo interno del manípulo.
- Se comprobará que los pines elásticos retornen correctamente a su posición extendida y no presenten deformaciones mecánicas.
- Procedimiento de desoxidación y limpieza superficial:
- El operador deberá humedecer ligeramente un hisopo de grado médico con alcohol isopropílico al 99% (evitando el uso de alcohol etílico comercial o exceso de líquido).
- Se frotarán suavemente las superficies doradas de contacto para remover depósitos de gel polimérico o partículas aislantes.
- Se esperará un lapso de 60 segundos para la evaporación total del solvente dieléctrico.
- Reacople y verificación de calce mecánico:
- Se insertará el cartucho alineando sus guías plásticas con la bahía del manípulo hasta percibir el encaje mecánico firme y uniforme.
- Pausa de confirmación: ¿La pantalla táctil actualiza de inmediato la telemetría reflejando la profundidad correspondiente (por ejemplo, "3.0" mm y "5.5 MHz") sin generar alertas de desconexión?
7.3. Ausencia de Disparo al Accionar el Gatillo o Pedal de Activación
El sistema no genera la secuencia de coagulación térmica ultrasónica a pesar de que el operador presiona el interruptor manual del manípulo o el pedal de activación.
Fundamentación Técnica
El circuito de emisión de alta potencia requiere el cumplimiento estricto del bucle de seguridad lógico del firmware. Si el sistema permanece en estado de reposo, si el contador del cartucho ha alcanzado el límite de pulsos programados, o si el microswitch del pedal presenta un circuito abierto, la unidad central de procesamiento inhibe el envío de pulsos de radiofrecuencia hacia los cristales piezoeléctricos.
Parámetros de Control Operativo
- Estado de la GUI: Se debe verificar el botón de conmutación de estado en pantalla. El sistema no emitirá si el indicador visual se encuentra en color amarillo/gris en modo "STANDBY". El operador deberá pulsar el botón en pantalla para transicionar al estado "READY" (color verde/activo).
- Vida útil del cartucho: Se debe revisar el contador digital de líneas en la interfaz. Si la lectura indica el agotamiento total de la dotación de disparos del transductor montado, el sistema bloqueará la activación hasta que sea reemplazado por un consumible nuevo.
- Integridad del pedal de control:
- Se verificará la conexión del cable multifilar gris del pedal en el conector circular dedicado del chasis posterior, asegurando que la tuerca de bloqueo o muesca de guía esté insertada a fondo.
- Se comprobará que el mecanismo interno de retorno por resorte del pedal bascule libremente y emita el chasquido electromecánico audible (click) del microinterruptor al ser presionado con el pie.
- Conmutación de control: El operador deberá intentar la activación mediante el pulsador manual integrado en el manípulo activo; si el manípulo dispara correctamente pero el pedal no, la falla se localiza exclusivamente en el ensamble del pedal o su conector.
7.4. Error de Motor Interno o Atasco en el Barrido Multilínea
Esta falla se manifiesta mediante un ruido mecánico forzado en el interior del manípulo, irregularidad en la traslación del transductor o una alarma en pantalla con el código de bloqueo de motor (Step Motor Fault).
Fundamentación Técnica
El transductor dentro del cartucho HIFU se desplaza longitudinalmente a lo largo de un husillo micrométrico accionado por un motor de pasos interno de alta precisión para trazar líneas de 5.0 mm a 25 mm con espaciados de 1.0 mm a 2.0 mm. La fricción excesiva por burbujas internas en el medio de acople líquido del cartucho, la descalibración del sensor de posición cero (óptico o magnético) o microimpactos mecánicos pueden frenar el carro del transductor.
Criterios de Descarte y Corrección
- Inspección del medio acústico interno:
- El operador deberá sostener el cartucho desacoplado a contraluz e inspeccionar la ventana frontal de polímero térmico.
- Se verificará que no existan burbujas de aire de tamaño macroscópico que interfieran con el desplazamiento o causen cavitación interna. Si la membrana presenta fugas de líquido o deformación, el cartucho deberá ser descartado de inmediato.
- Reinicio de la posición cero (Homing Sequence):
- Se apagará la consola desde el interruptor principal durante 10 segundos para descargar la memoria volátil del controlador de movimiento.
- Se encenderá nuevamente el equipo permitiendo que el sistema ejecute la rutina de auto-calibración mecánica en la que el transductor viaja al tope inicial.
- Prueba de ciclo en vacío:
- Sin aplicar sobre paciente y utilizando gel de acoplamiento en un bloque de prueba o acrílico, se configurará la distancia mínima de barrido (5.0 mm) en baja energía (0.1 J) y se ejecutará un disparo de prueba para confirmar si el motor realiza la traslación continua y fluida de retorno.
7.5. Sobrecalentamiento o Advertencia Térmica del Sistema
Aparición en la pantalla táctil de un icono de advertencia térmica (temperatura elevada) acompañado de la limitación temporal de la potencia de salida o el apagado preventivo del módulo generador de ultrasonido.
Fundamentación Técnica
La electrónica de potencia que alimenta los transductores y la etapa de radiofrecuencia (6.78 MHz) genera disipación de calor resistivo. El chasis del OmegaUltra 360® incorpora branquias laterales de ventilación con aletas convexas y una bandeja de disipación inferior perforada con micropatrón láser para forzar el flujo de aire convectivo mediante turbinas internas. La recirculación de aire caliente o la obstrucción del flujo eleva la temperatura interna por encima del umbral seguro (superior a 45°C en placa base o transductores).
Protocolo de Despeje y Ventilación
- Comprobación de distancias perimetrales:
- El chasis deberá ubicarse manteniendo un espacio libre mínimo de 15 a 20 centímetros entre las ranuras de ventilación laterales/posteriores y cualquier pared, mueble o cortina clínica.
- Limpieza de ductos de ventilación:
- Se deberán revisar las tres ranuras longitudinales de ventilación ubicadas en las aletas laterales doradas y la rejilla inferior, retirando acumulaciones de pelusa, polvo ambiental o fundas plásticas protectoras que se hayan dejado colocadas por error.
- Control de la temperatura ambiental:
- La cabina de tratamiento debe operar dentro de un rango térmico de 20°C a 24°C. No se debe ubicar el equipo bajo incidencia solar directa ni cerca de fuentes de calor radiante.
- Ciclo de enfriamiento pasivo:
- En caso de dispararse la alarma térmica, el operador deberá mantener la máquina encendida en modo "STANDBY" durante un periodo de 5 a 10 minutos para que los ventiladores internos continúen operando a velocidad nominal hasta disipar el exceso térmico.
7.6. Matriz de Alarmas Rápidas y Criterios de Derivación a Soporte Especializado
La siguiente lista descriptiva de clave-valor consolida el comportamiento esperado frente a incidentes operativos y fija el umbral entre la intervención del usuario y el servicio de ingeniería biomédica:
- Alarma 'No Cartridge / Insert Transducer': Indica cartucho ausente, mal insertado o terminales sucios. El operador deberá limpiar los pines dorados y reasentar el módulo firmemente. Si el problema persiste con múltiples cartuchos, se deriva a soporte por posible daño en el conector interno del manípulo.
- Alarma 'Cartridge Expired / 0 Shots Remaining': Indica fin de vida útil del cartucho. No constituye una falla de hardware. Requiere sustitución por un nuevo transductor original homologado.
- Alarma 'Motor Stalled / Scan Error': Indica bloqueo en el eje de traslación del manípulo. Requiere reinicio del equipo y prueba con otro cartucho para aislar si el atasco es del cartucho o del motor del manípulo.
- Alarma 'Overheat / System Cooling': Indica sobretemperatura en etapas de potencia. Requiere verificar la ventilación ambiental y despejar las tomas de aire. Se debe derivar a soporte si la alarma salta inmediatamente al encender el equipo en frío (falla de sensor NTC).
- Alarma 'Footswitch Disconnected': Indica pedal desenchufado o cable trunco. Requiere verificar el enchufe posterior y el estado del cable gris.
- Alarma 'Communication Lost / UI Error': Indica fallo de sincronización entre el panel táctil de 15 pulgadas y la placa de control. Requiere apagado total durante 30 segundos. Si no restablece, requiere apertura y diagnóstico por personal técnico calificado.
┌─────────────────────────────────┐
│ Falla detectada en equipo │
└────────────────┬────────────────┘
│
¿Es atribuible a cable, pines sucios,
modo STANDBY o cartucho agotado?
│
┌──────────────┴──────────────┐
SÍ NO
│ │
┌──────────────────────────────┐ ┌──────────────────────────────┐
│ Aplicar protocolos 7.1 a 7.5 │ │ Solicitar orden de servicio a│
│ a nivel de operador │ │ Ingeniería Biomédica │
└──────────────────────────────┘ └──────────────────────────────┘El operador bajo ninguna circunstancia deberá desensamblar las carcasas plásticas del chasis unibody, intervenir el cableado interno de alta frecuencia ni alterar los sellos de garantía del equipo. Toda intervención física interna debe ser ejecutada de manera exclusiva por personal de soporte técnico certificado.
